Allgemeiner Teil / General Section CUC 1806 / 1828 / 1830

Es gelten die Vorschriften und Sicherheitshin­weise gemäß dem Service Manual "Sicherheit",
Sach-Nummer 72010-800.00, sowie zusätzlich
die eventuell abweichenden, landesspezifischen
Vorschriften!

D

Für diese Geräte gilt das Service Manual CUC 1828.
Diese Ergänzung dokumentiert die Unterschiede bzw. zusätzlichen
Bestückungen der Geräte.
Die Modulübersicht und die Sachnummern der einzelnen Bausteine
entnehmen Sie bitte der Tabelle auf Seiten 4.
Grundlage für den Service sind:
– Sicherheitsvorschriften (Sach-Nr. 72010-800.00)
– Service Manual CUC 1828 (Sach-Nr. 72010-021.10)
– 2. Ergänzung CUC 1806 / CUC 1829 / CUC 1830 /
CUC 1929 (Sach-Nr. 72010-021.12)
– 4. Ergänzung CUC 1836 (Sach-Nr. 72010 021 1400)

Durch die EDV-Umstellung wurden die bisherigen 10-stelligen
Sachnummern auf 12-stellige geändert.
Beispiel: bisher: 29504-111.22

neu: 29504 111 2200

Während der Umstellphase können im Service Manual beide

Schreibweisen vorkommen.

The regulations and safety instructions shall be
valid as provided by the "Safety" Service Manual,
part number 72010-800.00, as well as the
respective national deviations.

GB

For these TV sets the Service Manual CUC 1828 is applicable.
This Manual describes the differences and the additionally fitted
modules of the TV receivers.
The Module List and the relevant part numbers are listed in the table
on page 4.
Basic instructions for servicing are given in the:
– Safety Instructions (Part No. 72010-800.00)
– Service Manual CUC 1828 (Part No. 72010-021.10)
– 2nd Supplement CUC 1806 / CUC 1829 / CUC 1830 /
CUC 1929 (Part No. 72010-021.12)
– 4th Supplement CUC 1836 (Part No. 72010 021 1400)

Due to the conversion of the EDP system, the previous 10-digit part
numbers were change to 12-digit numbers.
Example: previous: 29504-111.22

new: 29504 111 2200

During the conversion of the system, either form may be found in
the Service Manual.

Inhaltsverzeichnis

Seite

Technische Daten ........................................................................... 3

Modulübersicht................................................................................ 4

Servicehinweis ................................................................................ 4

Modulauflistung - Service Manual mit Ergänzungen....................... 5

Bedieneinheit 29501-082.79 ........................................................... 6

Ersatzteillisten ................................................................................. 8

Allgemeiner Teil

Meßgeräte

Regeltrenntrafo Meß-/Wobbelsender
Farbgenerator Oszilloskop
DC-Voltmeter NF-Voltmeter
NF-Generator Frequenzzähler

Table of Contents

Page

Technical Data ................................................................................ 3

Module List...................................................................................... 4

Service Note ................................................................................... 4

List of Modules - Service Manual with Supplements ...................... 5

Control Unit 29501-082.79.............................................................. 6

Spare Parts Lists............................................................................. 8

General Section

Test Equipment

Variable isolating transformer Test/Sweep Generator
Colour Generator Oscilloscope
DC Voltmeter AF Voltmeter
AF Generator Frequency counter

Beachten Sie bitte das Grundig Meßtechnik-Programm, das Sie unter
folgender Adresse erhalten:

Grundig Instruments

Test- und Meßsysteme GmbH

Würzburger Str. 150, D-90766 Fürth/Bay.

Tel. [phone], Telefax 0911/703-4130

eMail: [e-mail]

Internet: http://www.grundig-instruments.de

2 GRUNDIG Service

Please note the Grundig Catalog "Test and Measuring Equipment"
obtainable from:

Grundig Instruments

Test- und Meßsysteme GmbH

Würzburger Str. 150, D-90766 Fürth/Bay.

Tel. [phone], Telefax 0911/703-4130

eMail: [e-mail]

Internet: http://www.grundig-instruments.de

CUC 1806 / 1828 / 1830 Allgemeiner Teil / General Section

Technische Daten / Technical Data

Bildröhre / Picture Tube

Sichtbares Bild
Visible picture

Bildschirmdiagonale
Screen diagonale

Ablenkwinkel
Deflection angle

Zeilenfrequenz
Line frequency

Bildwechselfrequenz
Vertical frequency

Features

Programmspeicherplätze
Programme positions

Perfect clear, Blue stretch,
Gamma adjustment

AV-Auswertung
AV evaluation

Tuner

TV-Normen
TV-Standards

Stereo Systeme
Stereo systems

M 55-290/8 IDTV

(CUC 1806)

51cm 66cm 68cm

55cm (21"), FTS,

Black Line D, Philips

90° 106° 110°

32kHz 32kHz 32kHz

100Hz 100Hz 100Hz

99 TV + 3 AV 99 TV + 3 AV 99 TV + 3 AV

ja/yes ja/yes ja/yes

auf jeden Programmplatz programmierbar / programmable for every programme position

Kabeltuner-Raster 8MHz für Hyperband / cable tuner - 8MHz spacing for hyperband

PAL/SECAM/

NTSC 4,43MHz+3,58MHz

B/G, I, D/K/K'/D, L/L'

Deutsch A2/ German A2

NICAM 5,85+6,52

BERLIN SE 7027/8 PIP

(CUC 1828)

70cm (28"), MEGATRON,

Super Flat, Black Matrix, CCS,

Invar, Philips

PAL/SECAM/

NTSC 4,43MHz+3,58MHz

B/G, I, D/K/K'/D, L/L'

Deutsch A2/ German A2

NICAM 5,85+6,52

ATLANTA

SE 7220 IDTV/PIP

(CUC 1830)

72cm (29"), MEGATRON,

Super Flat, Black Line S,

CCS, Invar, Philips

PAL/SECAM/

NTSC 4,43MHz, B/G

Deutsch A2/ German A2

Videotext
Teletext

SAT-Baustein nachrüstbar
SAT Module retrofitable

Musikleistung
Music power

Anschlüsse Front / Connections Front

Kopfhörer
Headphones

Video IN 1 x Cinch in AV 3-Position 1 x Cinch in AV 3-Position 1 x Cinch in AV 3-Position
Audio IN 2 x Cinch 2 x Cinch 2 x Cinch

Anschlüsse Rückwand / Connections Rear Panel

Euro AV 1(schwarz/black)

Euro AV 2 (orange)

Standard VGA
2 x Cinch NF/out

Netzteil / Mains Stage

Netzspannung (Regelber.)
Mains voltage (variable)

Netzfrequenz
Mains frequency

Öko-Schalter
Eco switch

Leistungsaufnahme
Power consumption

Standby ca. 7W ca. 7W ca. 7W

TOP/FLOF-text mit VPS,

TOP/FLOF-text with VPS,

ja/yes ja/yes ja/yes

2x20W 2x20W 2x25W

Stereo 3,5mm Klinkenbuchse,
Lautstärke einstellbar / Stereo

3.5mm jack, volume
controllable

FBAS in-/output, RGB input,

SBAS input, Megalogic

FBAS in-/output, RGB input,

SBAS input

ja/yes

165…265V 165…265V 165…265V

50 / 60Hz 50 / 60Hz 50 / 60Hz

ja / yes ja / yes ja / yes

ca. 95W ca. 130W ca. 140W

TOP/FLOF-text mit VPS,

TOP/FLOF-text with VPS,

Stereo 3,5mm Klinkenbuchse,
Lautstärke einstellbar / Stereo

3.5mm jack, volume
controllable

FBAS in-/output, RGB input,

SBAS input, Megalogic

FBAS in-/output, RGB input,

SBAS input

nachrüstbar Modul VGA 2
retrofitting possible module

VGA 2

TOP/FLOF-text mit VPS,

TOP/FLOF-text with VPS,

Stereo 3,5mm Klinkenbuchse,
Lautstärke einstellbar / Stereo

3.5mm jack, volume
controllable

FBAS in-/output, RGB input,

SBAS input, Megalogic

FBAS in-/output, RGB input,

SBAS input

nachrüstbar Modul VGA 2
retrofitting possible module

VGA 2

GRUNDIG Service 3

Allgemeiner Teil / General Section CUC 1806 / 1828 / 1830

y

Modulübersicht / Module List

Sachnummer
Part Number

Bestell-Nr.
Order No.

Chassis-Nr.
Chassis No.

Tuner (für/for 29504-102.34/-162.34) 29504-201.21

Tuner (für/for 29504-102.36/-162.36) 29504-301.01

Signal Baustein
Signal Module

Feature Box

Keyboard 29501-083.02

Bedieneinheit
Control Unit

Buchsenplatte
Socket Board

Bildrohrplatte
CRT Panel

Netzteil Standby
Mains Chassis Standby

Netzschalterplatte
Main Switch Panel

29504-102.34*
29504-102.36*

29504-162.34*
29504-162.36*

29504-103.42

29501-083.24

29501-082.79

29305-008.40

29305-008.41

29305-122.17

29304-050.29

29305-165.75

M 55-290/8 IDTV

G.CH 4752
G.CH 4772

29701-096.56 29701-096.66

BERLIN

SE 7027/8 PIP

G.CH 5175

ATLANTA

SE 7220 IDTV/PIP

G.CG 5224/5252/5275

29701-096.60
29701-096.72

•••

•••

––

••

•

–

•••

––
–

•

–
––

•

––

•

•

–

–

•

•••

•••

––

•

TP 800 29642-061.01

TP 900 29642-061.11

VGA2-Baustein
VGA2 Module

PIP-Baustein
PIP Module

VGA2-Baustein nachrüstbar
VGA2 Module retrofitable

Modul PIP 3 nachrüstbar
Module PIP 3 retrofitable

SAT-Baustein nachrüstbar
SAT Module retrofitable

29305-160.36

29504-106.54

29305-160.36

29504-106.53

29504-106.24

* Servicehinweis zu den Signalbausteinen:

Bei Geräten mit CUC 1806 / 1828 / 1830 können je nach Softwarestand
zwei verschiedene Signalbausteine eingebaut sein (siehe Tabelle
unten).
Softwarestandabfrage: Mit Taste "6" das Menü "DIALOG CENTER"
–> OK aufrufen; Taste "AUX" ; Softwarestand erscheint.
Bei Geräten mit neuem Softwarestand muß im Servicemenü "Für den
Fachhandel" im Menüpunkt "IF/ZF 29504- xxx.xx" mit den Tasten 4 3
der eingebaute Signalbaustein angewählt werden. Bei älterem Soft­warestand ist nur der Einbau der Bausteine mit Endnummer .34
möglich.

Standardgeräte

standard television receivers

< 19798-323.01

Softwarestand / Softwareversion

≥ 19798-323.01

••

–

––

–––

Signal Baustein 29504-102.34
Signal Module 29504-102.34

Signal Baustein 29504-102.36
Signal Module 29504-102.36

Signal Baustein 29504-162.34
Signal Module 29504-162.34

Signal Baustein 29504-162.36
Signal Module 29504-162.36

Softwarestand / Softwareversion

•

–

•

–

––

••

––

••

•••

•••

•••

* Service Note to the Signal Modules:

Television receivers with CUC 1806 / 1828 / 1830 can be fitted with two
different Signal Modules dependent on the software version (see table
below).
Calling up the softwareversion: Press button "6" to call up the "DIALOG
CENTER" menu –> OK; press button "AUX" ; the software version will
be indicated. For models with new software status, the built in Signal
Module must be selected in the Service Menu "for authorised dealer",
menu item "IF/ZF 29504- xxx.xx" using the buttons 4 3. Models with
an earlier software version can be fitted only with a Signal Module with
number .34 at the end.

Multinormgerätete

stem television receivers

Softwarestand / Softwareversion

•

multi s

< 19798-318.10

––

––

Softwarestand / Softwareversion

≥ 19798-318.10

••

•

4 GRUNDIG Service

CUC 1806 / 1828 / 1830 Allgemeiner Teil / General Section

Modulauflistung – Service Manual mit Ergänzungen

List of Modules – Service Manual with Supplements

Modul

Module

Feature Box 29504-103.42 Seite / Page 3-23
Signal-Baustein

Signal Module

Bedieneinheit
Control Unit

Keyboard 29501-083.24 Seite / Page 3-36

Standby Netzteil
Standby Power Supply

Netzschalterplatte
Mains Switch Board

Bildrohrplatte
CRT Panel

SAT-Baustein
SAT Module

PIP-Baustein
PIP Module

VGA-Baustein
VGA Module

Buchsenplatte
Socket Board

Aktive Antennenweiche
Active Aerial Crossover Network

NF-Invertierplatte Woofer
Woofer AF inverting Board

LS-Weichenplatte
LS Crossover Network

Fokussierungsplatte
Focusing Board

Geschw. Modulator-Platte
Velocity Modulation Board

Modul-Sachnummer

Module Part Number

29504-102.34 Seite / Page 23
29504-162.34 Seite / Page 3-31

29504-102.36
29504-162.36

29501-082.13 Seite / Page 35

29501-082.60/.64 Seite / Page 3-35

29501-082.68 Seite / Page 5
29501-082.67 Seite / Page 7
29501-082.75 Seite / Page 31
29501-082.76 Seite / Page 33
29501-082.77 Seite / Page 33
29501-082.79 Seite / Page 6

29501-083.02 Seite / Page 7
29304-050.29 Seite / Page 3-37

29305-165.68/.70 Seite / Page 3-38

29305-165.75 Seite / Page 4
29305-165.77 Seite / Page 24

29305-164.64/.69 Seite / Page 9

29305-122.04/.10
29305-122.12/.17

29305-122.20 Seite / Page 27
29504-106.24 Seite / Page 3-39

29504-106.53/.54 Seite / Page 17

29305-160.36 Seite / Page 3-49

29305-008.35/.40 Seite / Page 3-51

29305-008.41 Seite / Page 8

29620-013.01/.02/.03 Seite / Page 21

29305-119.78 Seite / Page 23

29304-018.07 Seite / Page 23

29305-025.26/.36 Seite / Page 25

29305-108.07 Seite / Page 26

Service Manual

CUC 1828

72010-021.10 72010-021.12 72010 021 1300 72010 021 1400 72010 021 1600

Seite / Page 3-13

2. Ergänzung

2. Supplement

CUC 1806

CUC 1829 / 1830

CUC 1929

3. Ergänzung

3. Supplement

CUC 1929

4. Ergänzung

4. Supplement

CUC 1836

Seite / Page 37

6. Ergänzung

6. Supplement

CUC 1806

CUC 1828

CUC 1830

GRUNDIG Service 5

Platinenabbildungen und Schaltpläne / Layout of the PCBs and Circuit Diagrams CUC 1806 / 1828 / 1830

Bedieneinheit / Control Unit 29501-082.79

BEDIENEINHEIT 29501-082.52

CONTROL UNIT
UNITE DE COMANDE
UNITA DI COMANDO
UNIDAD DE MANDO

IC84001

T81501

BC875

R81500

TFMS5300

R81501

10k

10k

T81502
BC548B

1

IR

BU10

C84002

K

0,1u

NUR BEI -082.52
ONLY WITH
SEUL.POUR
SOLO CON
SOLO CON

IR IR

R

L

ENTFAELLT BEI .68/.75
DELETED WITH
N’EXISTE PAS
MANCA NELLA VERS.
NO EXISTE EN

BU11

FBAS

-082.59

-082.63

-082.68

-082.75

-082.79

IR

3

+5V

2

1

IR IR

11

10

A

A

V

R81503

R

L

IR

22k

3

2

+

C84001

R81504

10k

R44509

47u/10V

IR

R44501

470

R44503

470

75

R81502

R81505

C41502

22k

10k

**

K

+M

8,2n

K

C44501

K

C44503

+H

C44502

2,2u/100V

470p

C44504

2,2u/100V

470p

CC44508

0,22u

R84002

100

R84001

270

R83004

8,2k

R83003

4,7k

R83002

2,2k

R83001

1,2k

+

+

T44505
BC548B

F

K

C41501

5,6n

R44508

VV

-L

+L

-P

+P

n.V.

R44511

47k

+H

82k

+H

+H

K

5,6n

C41503

V

R44506

3,3k

K

8,2n

C44506

R44507

VV

*

D85001

1,8k

BC558C
T44510

TLHR4601

R41501

*

33

**100

R41503

33

*

**100

ST-KB\IR1

+M

V

+H

IR

+M

+H

6
5

KB

4

U

LED

3

POWER

2

OFF

U

+OEKO

1

IR

7

ST-KB\IR

IR

9

+H

8

IR

7

KB

6

U

***

LED

5

POWER

4

OFF

U

+M

3

WISCH

U

2

IDEN1

U

1

ST-H

KH

1

AUDIO-R

2

KH

3

AUDIO-L

CINCH

5

AUDIO-R

CINCH

4

A

V

AUDIO-L

3

FBAS

2

CINCH

1

ST-CI1

ZUM CHASSIS (SIEHE SEITE 5)
TO CHASSIS (SEE PAGE 5)
VERS CHASSIS
AL TELAIO
AL CHASIS

ST-E

DEMAGNETISACION

SMAGNETIZZAZIONE

DEMAGNETISATION

DEGAUSSING

ENTMAGNETISIERUNG

+M (CUC 2000)
+OEKO (DIGI BASIC)

1

F

2

C62505

1N4148

D81501

R62505

8311-200-010

3

0,1u/MKS4-R/250V~

1

S60000

28500-708.97

2

+H

F

C62502

NUR BEI -082.59

*

ONLY WITHONLY WITH
SEUL. POURSEUL. POUR

**

R62501

NTC4,7

XX

n.V.

ST-NETZ2

1
2

4

ZUM CHASSIS (SIEHE SEITE 5)
TO CHASSIS (SEE PAGE 5)

3

VERS CHASSIS
AL TELAIO

2

**

ST-NETZ1

2
1

090798

AL CHASIS

1

NUR BEI -082.52/.63/

**

SOLO CON SOLO CON
SOLO CON SOLO CON

*

.68/.75/.79

NICHT NETZGETRENNTES SCHALTUNGSTEIL
CIRCUIT NOT MAINS ISOLATED
CIRCUIT NON ISOLE DU SECTEUR
CIRCUITO NON SEPAR., DALA RETE
SECTOUR DE COM. NO SEP. DE LA RED

!

SI62501

T3,15A H

F

29500-812.97

C62501

0,22u/MP3/250V~

L62501

*

6 GRUNDIG Service

CUC 1806 / 1828 / 1830 Platinenabbildungen und Schaltpläne / Layout of the PCBs and Circuit Diagrams

6.

29306-202.12/2L(04)

+P

-L

-P

+L

D81503

S60000

17

ST-KB\IR

SI62501

C62502

C62501

C62505

C41503

C41501

C41502

C44501

C84002

C44503

BU

C44502

C44504

C84001

ST-CI1

R62505

13

IC84002

D81501

R41501

R81503

R44504

R81511

R81513

R81514

R84001

R44501

R44503

R41503

R81501

R81504

R81500

R81505

R81512

12

34

CE

T81502

1

NETZ2_2

1

NETZ1.2

1

NETZ2_1

1

NETZ1.1

ST_E

R62501

KH

EB

T81501

ST-H

BR003

BR004

R84003

ST_E1

R81502

R84002

34

5

12

29306-202.12/4B(04)

31

T3,15A H

D81502

IC84001

6.

29306-202.12/2L(04)

+P

-L

-P

+L

D81503

S60000

17

ST-KB\IR

SI62501

C62502

C62501

C62505

C41503

C41501

C41502

C44501

C84002

C44503

BU

C44502

C44504

C84001

ST-CI1

R62505

13

IC84002

D81501

R41501

R81503

R44504

R81511

R81513

R81514

R84001

R44501

R44503

R41503

R81501

R81504

R81500

R81505

R81512

12

34

CE

T81502

1

NETZ2_2

1

NETZ1.2

1

NETZ2_1

1

NETZ1.1

ST_E

R62501

KH

EB

T81501

ST-H

BR003

BR004

R84003

ST_E1

R81502

R84002

34

5

12

29306-202.12/4B(04)

31

T3,15A H

D81502

IC84001

Bestückungsseite, Ansicht von oben /

Component Side, Top View

Lötseite, Ansicht von unten /

Solder Side, Bottom View

GRUNDIG Service 7

8 GRUNDIG Service

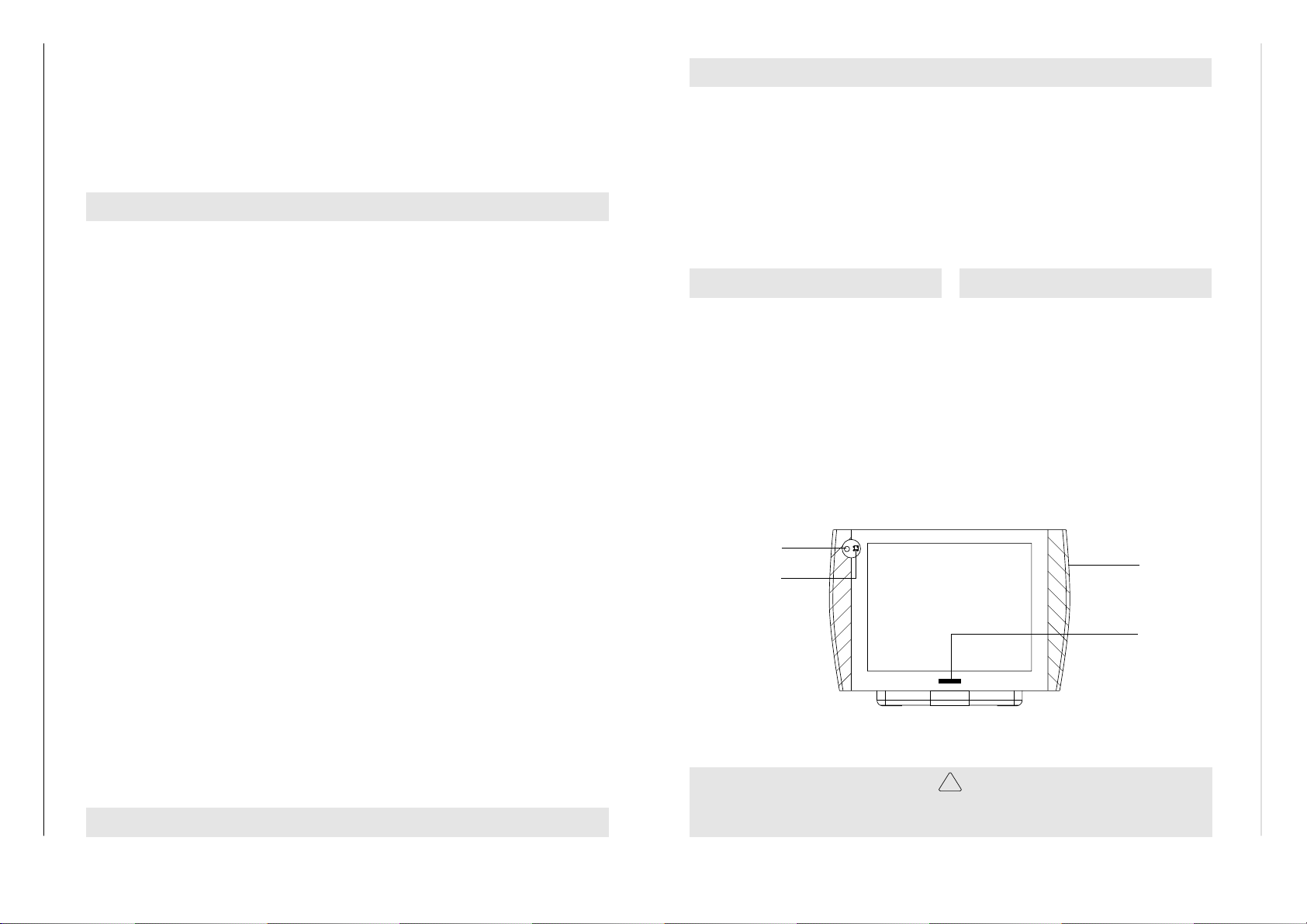

Ersatzteilliste
Spare Parts List

7 / 98

POS. NR. ABB. SACHNUMMER ANZ. BEZEICHNUNG DESCRIPTION
POS. NO. FIG. PART NUMBER QTY.

0200.000 29635 258 0200 GEH-VORDERTEIL DRUCK KPL. G.CH 4752 CABINET FRONT PART PRINT G.CH 4752

0200.000 29635 258 0100 GEH-VORDERTEIL DRUCK KPL. G.CH 4772 CABINET FRONT PART PRINT G.CH 4772

0249.000 29636 298 0100 ABDECKUNG DRUCK KPL COVER CPL

0250.000 29501 688 0200 TASTE NETZ KEY POWER

0251.000 29628 417 0100 DRUCKFEDER PRESS SPRING

0252.000 29303 390 4200 KOPFHOERERBUCHSE 3,5 O.SCHALTER HEADPHONE SOCKET 3,5 W/O SWITCH

0253.000 29303 168 7100 CINCH-BUCHSE 2-FACH RT-WS CINCH SOCKET 2 FOLD RD/WH

0256.000 29636 289 0100 ABDECKUNG BUCHSEN COVER SOCKET

0300.000 29636 262 0200 GEH-RUECKTEIL OFB G.CH 4752 REAR PANEL G.CH 4752

0300.000 29636 262 0100 GEH-RUECKTEIL OFB G.CH 4772 REAR PANEL G.CH 4772

0320.000 29618 732 6200 TYPENAUFKLEBER TYPE LABEL SELF-ADHESIVE

0360.000 29638 104 0100 LS-BOX LINKS KPL LS-BOX LEFT CPL

0370.000 29638 105 0100 LS-BOX RECHTS KPL LS-BOX RIGHT CPL

0700.000

1010.000 29305 160 3600 VGA-BUCHSENPLATTE DIGI BASIC VGA-BUCHSENPLATTE DIGI BASIC

1040.000 29700 632 0100 HALTER BAUSTEIN HOLDER MODULE

1100.000 83000 203 6000 BILDR.A 51 EHE 175X50 PHI PICT.TUBE A 51 EHE 175X50

1200.000

1300.000 29501 082 7900 BEDIENEINHEIT DIGI BASIC CONTROL UNIT DIGI BASIC

1310.000 29703 357 1100 TASTSCHALTER PROGRAMM + KEY SWITCH PROGRAMME +

1320.000 29703 357 1100 TASTSCHALTER PROGRAMM - KEY SWITCH PROGRAMME -

1330.000 29703 357 1100 TASTSCHALTER LAUTSTAERKE + KEY SWITCH VOLUME +

1340.000 29703 357 1100 TASTSCHALTER LAUTSTAERKE - KEY SWITCH VOLUME -

1350.000 29501 716 0100 TASTEN-SATZ KEY SET

1360.000

2100.000

2400.000 29642 061 0100 TP 800 TELEPILOT TP 800 TELEPILOT

2700.000

1

TV

M 55-290/8 IDTV

SACH-NR. / PART NO.: 92177 802 5200 BESTELL-NR. / ORDER NO.: G.CH 47-52 POLAR
SACH-NR. / PART NO.: 92177 802 7200 BESTELL-NR. / ORDER NO.: G.CH 47-72 AGANA-GRAU/AGANA-GREY

d©

S 09246 128 7500 SPULE ENTMAGNETISIERUNG COIL DEGAUSSING

S 29201 360 0100 ANODENKAPPE M.HOCHSPANNUNGSKABEL ANODE CAP W.HIGH VOLTAGE CABLE

S 29703 291 7100 NETZSCHALTER ECO O.WISCHER POWER SWITCH ECO W/O WIPER
S 82909 913 1600 NETZKABEL KPL MIT ENTSTOERDROSSEL POWER CABLE W. INTERFERENCE CHOKE

S 29305 122 1700 X BILDROHRPLATTE 70CM PICTURE TUBE BOARD 70CM

S 09621 113 0200 2 SICHERUNGSHALTER FUSE HOLDER

21778 941 0100 BEDIENUNGSANLEITUNG D/GB OPERATING INSTRUCTIONS D/GB
72010 021 1000 SERVICE MANUAL D/GB SERVICE MANUAL D/GB
72010 021 1200 SERVICE MANUAL D/GB 2. ERGAENZUNG SERVICE MANUAL D/GB 2ND SUPPLEMENT
72010 021 1400 SERVICE MANUAL D/GB 4. ERGAENZUNG SERVICE MANUAL D/GB 4TH SUPPLEMENT
72010 021 1600 SERVICE MANUAL D/GB 6. ERGAENZUNG SERVICE MANUAL D/GB 6TH SUPPLEMENT

POS. NR. SACHNUMMER BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION

29501 082 7900 BEDIENEINHEIT DIGI BASIC

D 45604 83092 150 4500 DIODE 1N4148 AV619 -GA
D 45605 83092 150 4500 DIODE 1N4148 AV619 -GA
D 45606 83092 150 4500 DIODE 1N4148 AV619 -GA
D 45607 83092 150 4500 DIODE 1N4148 AV619 -GA
D 45612 83092 150 4500 DIODE 1N4148 AV619 -GA
D 45641 83097 200 3800 Z DIODE 3,9 B 0,5W
D 81501 83092 150 4500 DIODE 1N4148 AV619 -GA

IC 45600 83051 810 5300 IC 74HC4053N TID/PHI/MOT/
IC 45610 83051 820 8600 IC 74HCT86N PHI
IC 45620 83051 801 2500 IC 74HC125
IC 45630 83051 810 5300 IC 74HC4053N TID/PHI/MOT/
IC 84001 83053 675 3000 IC TFMS5300 STEHEND/ TSOP

L 45613 81049 820 0300 FERRITPERLE BL02RN2-R62 A
L 62501

S 29500 812 9700 FUNKENTSTOERDROSSEL

R 62501 83110 050 1700 NTC 4,7 OHM 30% S237/S234
R 62505

S 83112 000 1000 PTC #1 DUO

SI 62501

S 83156 225 0300 SI 5X20 T3,15A H 250V

T 45613 83038 123 6900 TRANS PH2369 PHI >>> AV33
T 81501 83032 958 7500 TRANS.BC 875/877/879 SIE
T 81502 83032 055 4800 TRANS BC548B AV330 -AMMO

CONTROL UNIT DIGI BASIC

POS. NR. SACHNUMMER BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION

0200

29635 258 0200 (G.CH 4772)
29635 258 0100 (G.CH 4752)

0250

29501 688 0200

Ersatzteillisten / Spare Parts Lists CUC 1806 / 1828 / 1830

Btx *32700#

29656 004 0600 MONTAGEZUBEHOER F.BILDROHR MOUNTING ACCESSORIES F.CRT

29701 096 5600 X CHASSIS-FS-STEREO DIGI BASIC CHASSIS TV STEREO DIGI BASIC

KEIN E-TEIL NO SPARE PART

CUC 1806 CUC 1806
KEIN E-TEIL NO SPARE PART

X = SIEHE GESONDERTE E-LISTE X = SEE SEPARATE PARTS LIST

ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION

Es gelten die Vorschriften und Sicherheitshinweise
gemäß dem Service Manual "Sicherheit", Sach-Num­mer 72010 800 0000, sowie zusätzlich die eventuell
abweichenden, landesspezifischen Vorschriften!

Btx *32700#

The regulations and safety instructions shall be valid

!

as provided by the "Safety" Service Manual, part
number 72010 800 0000, as well as the respective

( ! )

national deviations.

ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION

GRUNDIG Service 9

1

Ersatzteilliste
Spare Parts List

6 / 98

POS. NR. ABB. SACHNUMMER ANZ. BEZEICHNUNG DESCRIPTION
POS. NO. FIG. PART NUMBER QTY.

0200.000 29635 262 0100 VORDERTEIL DRUCK KPL CABINET FRONT PRINT CPL

0260.000 29700 628 0300 ABDECKUNG COVER

0261.000 29636 310 0100 KLAPPE DRUCK KPL FLAP PRINT CPL

0266.000 19126 024 9700 2 LAUTSPRECHER LOUDSPEAKER

0273.000 29602 603 5100 EMBLEM GRUNDIG EMBLEM GRUNDIG

0300.000 29636 172 0100 GEH-RUECKTEIL REAR PART

0320.000 29618 724 0400 TYPENAUFKLEBER TYPE LABEL

0350.000 29305 008 4000 BUCHSENPLATTE DIGI BASIC ++ SOCKET BOARD DIGI BASIC ++

0700.000

0710.000

1100.000

1200.000

1310.000 29703 357 0100 TASTSCHALTER PROGRAMM + KEY SWITCH PROGRAMME +

1320.000 29703 357 1100 TASTSCHALTER PROGRAMM - KEY SWITCH PROGRAMME -

1330.000 29703 357 1100 TASTSCHALTER LAUTSAERKE + KEY SWITCH VOLUME +

1340.000 29703 357 1100 TASTSCHALTER LAUTSAERKE - KEY SWITCH VOLUME -

1350.000 29501 698 0100 TASTEN-SATZ KEY SET

1360.000

1370.000 29501 696 0100 TASTE M.LICHTLEITER KPL KEY LIGHT GUIDE CPL

1380.000 29303 168 0500 CINCH-BUCHSE 3-FACH FBAS/NF L,R CINCH SOCKET 3 FOLD FBAS/AF L,R

1390.000 29303 390 4200 KOPFHOERERBUCHSE 3,5 O.SCHALTER HEADPHONE SOCKET 3,5 W/O SWITCH

2100.000

2300.000

2400.000 29642 061 1100 TELEPILOT TP 900 REMOTE CONTROL TP 900

2700.000

92178 102 7500 SE 7027/8 PIP BERLIN SCHWARZ SE 7027/8 PIP BERLIN BLACK

S 09246 151 7500 ENTMAGNETISIERUNGSSPULE KPL DEGAUSSING COIL CPL
S 29607 307 0100 2 SCHLAUFE LOOP
S 83000 662 0300 BILDR.W66ESF202X44 PHI PICT.TUBE W66ESF202X44 PHI
S 29201 360 1100

S 29703 291 7100 NETZSCHALTER ECO O.WISCHER KONTAKT POWER SWITCH ECO W/O WIPER CONTACT

S 82909 913 1600 NETZKABEL KPL POWER CABLE CPL

S 29305 122 1700 X BILDROHRPLATTE 70CM (16:9) PICTURE TUBE BOARD 70CM (16:9)

S 09621 113 0200 2 SICHERUNGSHALTER FUSE HOLDER

29656 004 1100 MONTAGEZUBEHOER F.BILDROHR

21781 941 0100 BEDIENUNGSANLEITUNG D/GB OPERATING INSTRUCTIONS D/GB
72010 021 1000 SERVICE MANUAL D/GB SERVICE MANUAL D/GB
72010 021 1200 SERVICE MANUAL D/GB 2. ERGAENZUNG SERVICE MANUAL D/GB 2ND SUPPLEMENT
72010 021 1400 SERVICE MANUAL D/GB 4. ERGAENZUNG SERVICE MANUAL D/GB 4TH SUPPLEMENT
72010 021 1600 SERVICE MANUAL D/GB 6. ERGAENZUNG SERVICE MANUAL D/GB 6TH SUPPLEMENT

29701 096 6600 X CHASSIS-FS-STEREO CHASSIS TV STEREO

d©

ANODENKAPPE M.HOCHSPANNUNGSKABEL

MIT ENTSTOERDROSSEL WITH INTERFERENCE CHOKE COIL

KEIN E-TEIL NO SPARE PART

CUC 1828 DIGI BASIC++ CUC 1828 DIGI BASIC++
KEIN E-TEIL NO SPARE PART

BERLIN SE 7027/8 PIP

SACH-NR. / PART NO.: 92178 102 7500
BESTELL-NR. / ORDER NO.: G.CH 5175 SCHWARZ/BLACK

ANODE CAP W.HIGH VOLTAGE CABLE CPL

MOUNTING ACCESSORIES F.PICTURE TUBE

TV

POS. NR. SACHNUMMER BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION

29305 008 4000 BUCHSENPLATTE DIGI BASIC ++

D 81501 83092 150 4500 DIODE 1N4148 AV619 ­IC 84001 83053 675 3000 IC TFMS5300 STEHEND/
L 62501

S 29500 834 9700 FUNKENTSTOERDROSSEL/

R 62501 83110 050 1700 NTC 4,7 OHM 30% S237
R 62505

S 83112 000 1200 PTC #3 DUO

SI 62501

S 83156 225 0300 SI 5X20 T3,15A H 250

T 81501 83032 958 7500 TRANS.BC 875/877/879
T 81502 83032 055 4800 TRANS BC548B AV330 -

29501 696 0100

1370

SOCKET BOARD DIGI BASIC ++

INTERFERENCE SUPPR. COIL

POS. NR. SACHNUMMER BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION

200

273

1310

29635 262 0100

29602 603 5100

29703 357 0100

CUC 1806 / 1828 / 1830 Ersatzteillisten / Spare Parts Lists

Btx *32700#

X = SIEHE GESONDERTE E-LISTE X = SEE SEPARATE PARTS LIST

ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION

Es gelten die Vorschriften und Sicherheitshinweise
gemäß dem Service Manual "Sicherheit", Sach-Num­mer 72010 800 0000, sowie zusätzlich die eventuell
abweichenden, landesspezifischen Vorschriften!

Btx *32700#

The regulations and safety instructions shall be valid

!

as provided by the "Safety" Service Manual, part
number 72010 800 0000, as well as the respective

( ! )

national deviations.

ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION

10 GRUNDIG Service

Ersatzteilliste
Spare Parts List

ERSETZT AUSGABE 10/97
SUBSTITUTE EDITION 10/97

7 / 98

POS. NR. ABB. SACHNUMMER ANZ. BEZEICHNUNG DESCRIPTION
POS. NO. FIG. PART NUMBER QTY.

0200.000 29625 764 0100 GEH-VORDERTEIL OFB G.CG 5275 CABINET FRONT SURF. TREAT G.CG 5275

0200.000 29625 764 0200 GEH-VORDERTEIL OFB G.CG 5224 CABINET FRONT SURF. TREAT G.CG 5224

0200.000 29625 764 0400 GEH-VORDERTEIL OFB G.CG 5252 CABINET FRONT SURF. TREAT G.CG 5252

0250.000 29501 686 0100 TASTENKNOPF M.LICHTLEITER KEY HEAD W.LIGHT GUIDE

0252.000 29303 390 4200 KOPFHOERERBUCHSE 3,5 O.SCHALTER HEADPHONE SOCKET 3,5 W/O SWITCH

0253.000 29303 168 5700 CINCH-BUCHSE 3-FACH FBAS/NF L,R CINCH SOCKET 3 FOLD FBAS/AF L,R

0255.000 29501 685 0100 TASTENSATZ PROGRAMM/LAUTSTAERKE KEY SET PROGRAMME/VOLUME

0256.000 29700 628 0300 ABDECKUNG EURO-AV COVER EURO-AV

0260.000 29501 599 0100 ABDECKUNG S-BUCHSEN COVER S-SOCKET

0262.000 27041 217 0100 DRUCKSCHNAEPPERV BEDIENTEIL PRESSURE SNAPPER CONTROL UNIT

0266.000 19126 034 9700 2 LAUTSPRECHER LOUDSPEAKER

0267.000 19115 002 9700 2 LAUTSPRECHER HOCHTON TWEETER

0270.000 29608 864 0100 4 SOCKELEINLAGE BASE INSERT

0272.000 29636 125 0100 FENSTER DRUCK KPL WINDOW PRINT CPL

0273.000 29602 603 5100 EMBLEM GRUNDIG EMBLEM GRUNDIG

0276.000 29636 124 0200 AUFNAHME KPL. BUCHSENPLATTE HOLDER CPL SOCKET BOARD

0276.000 29636 124 1400 AUFNAHME KPL. BUCHSENPLATTE G.CG5252 HOLDER CPL SOCKET BOARD G.CG5252

0300.000 29636 036 0200 GEH-RUECKTEIL OFB REAR PART SURF. TREAT.

0300.000 29636 036 0400 GEH-RUECKTEIL OFB G.CG5252 REAR PART SURF. TREAT. G.CG5252

0320.000 29618 542 6200 TYPENAUFKLEBER TYPE LABEL SELF-ADHESIVE
WW. 29618 554 0400 TYPENAUFKLEBER TYPE LABEL SELF-ADHESIVE

0700.000

1100.000

1110.000

1200.000

1400.000 29703 357 0100 TASTSCHALTER PROGRAMM + KEY SWITCH PROGRAMME +

1500.000 29703 357 0100 TASTSCHALTER PROGRAMM - KEY SWITCH PROGRAMME -

1600.000 29703 357 0100 TASTSCHALTER LAUTSTAERKE + KEY SWITCH VOLUME +

1700.000 29703 357 0100 TASTSCHALTER LAUTSTAERKE - KEY SWITCH VOLUME -

2000.000

2100.000

2400.000 29642 061 1100 TELEPILOT TP 900 REMOTE CONTROL TP 900

2450.000

1

TV

SACH-NR. / PART NO.: 92172 301 7500 BESTELL-NR. / ORDER NO.: G.CG 5275 NACHT-SCHWARZ/MIDNIGHT-BLACK
SACH-NR. / PART NO.: 92172 301 2400 BESTELL-NR. / ORDER NO.: G.CG 5224 NUSSBAUM/WALNUT
SACH-NR. / PART NO.: 92172 301 5200 BESTELL-NR. / ORDER NO.: G.CG 5252 POLAR

d©

G.CG 5224/G.CG 5275 G.CG 5224/G.CG 5275

G.CG 5224/G.CG 5275 G.CG 5224/G.CG 5275

S 09246 134 7700 SPULE ENTMAGNETISIERUNG COIL DEGAUSSING
S 83000 682 0300 BILDR.A68ESF202X43 PHI PICT.TUBE A68ESF202X43 PHI
S 83000 682 0400 BILDR.A68ESF202X143 PHI PICT.TUBE A68ESF202X143
S 29201 360 1100 ANODENKAPPE M.HOCHSPANNUNGSKABEL ANODE CAP W.HIGH VOLTAGE CABLE

S 29703 291 7100 NETZSCHALTER ECO O.WISCHER KONTAKT POWER SWITCH ECO W/O WIPER CONTACT
S 82909 913 1600 NETZKABEL KPL MIT ENTSTOERDROSSEL POWER CABLE WITH INTERFERENCE COIL
S 29305 122 1700 X BILDROHRPLATTE 70CM PICTURE TUBE BOARD

S 09621 113 0200 2 SICHERUNGSHALTER SI62501 FUSE HOLDER SI62501

21723 941 0100 BEDIENUNGSANLEITUNG OPERATING INSTRUCTIONS
72010 021 1000 SERVICE MANUAL D/GB SERVICE MANUAL D/GB
72010 021 1200 SERVICE MANUAL D/GB 2. ERGAENZUNG SERVICE MANUAL D/GB 2ND SUPPLEMENT
72010 021 1400 SERVICE MANUAL D/GB 4. ERGAENZUNG SERVICE MANUAL D/GB 4TH SUPPLEMENT
72010 021 1600 SERVICE MANUAL D/GB 6. ERGAENZUNG SERVICE MANUAL D/GB 6TH SUPPLEMENT

29305 008 4100 BUCHSENPLATTE SOCKET BOARD
29501 083 0200 KEYBOARD KEYBOARD
29305 165 7500 NETZSCHALTERPLATTE POWER SWITCH BOARD

29656 004 2300 MONTAGEZUBEHOER F.BILDROHR MOUNTING ACCESSORIES F.CRT

KEIN E-TEIL NO SPARE PART
KEIN E-TEIL NO SPARE PART
KEIN E-TEIL NO SPARE PART

KEIN E-TEIL NO SPARE PART

SE 7220 IDTV/PIP ATLANTA

POS. NR. ABB. SACHNUMMER ANZ. BEZEICHNUNG DESCRIPTION
POS. NO. FIG. PART NUMBER QTY.

29701 096 6000 X CHASSIS-FS-STEREO DIGI-BASIC CHASSIS TV STEREO DIGI-BASIC

29701 096 7200 X CHASSIS-FS-STEREO DIGI-BASIC CHASSIS TV STEREO DIGI-BASIC

POS. NR. SACHNUMMER BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION

29305 165 7500 NETZSCHALTERPLATTE

C 41504 86682 030 2300 ABBLOCK-C 0,1 UF -GR 25V
C 62501

S 85117 930 4700 FOKO MP3 0,47UF20%250VW

C 62502

S 85117 930 4500 FOKO MP3 0,33UF 20% 250VW

D 81501 83092 150 4500 DIODE 1N4148
D 85001 83099 661 0000 LE-DIODE TLDR4100

IC 84001 83053 675 3000 IC TFMS5300 STEHEND/ TSOP

29501 686 0100

29501 685 0100

POWER SWITCH BOARD

BLOCKING CAPACITOR

250

255

d©

CUC 1830 BILDR.A68ESF202X43 PHI CUC 1830 BILDR.A68ESF202X43 PHI
KEIN E-TEIL NO SPARE PART

CUC 1830 BILDR.A68ESF202X143 PHI CUC 1830 BILDR.A68ESF202X143 PHI
KEIN E-TEIL NO SPARE PART

X = SIEHE GESONDERTE E-LISTE X = SEE SEPARATE PARTS LIST
WW. = WAHLWEISE WW. = OPTIONAL

POS. NR. SACHNUMMER BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION

L 62501

S 29500 834 9700 FUNKENTSTOERDROSSEL/

R 62501 83110 050 1700 NTC 4,7 OHM 30% S237/S234
R 62505

S 83112 000 1200 PTC #3 DUO

SI 62501

S 83156 225 0300 SI 5X20 T3,15A H 250V

T 81501 83032 958 7500 TRANS.BC 875/877/879 SIE
T 81502 83032 055 4800 TRANS BC548B AV330 -AMMO

INTERFERENCE SUPP. COIL

200

29625 764 0100
29625 764 0200
29625 764 0400

273

29602 603 5100

Ersatzteillisten / Spare Parts Lists CUC 1806 / 1828 / 1830

Btx *32700#

ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION

Es gelten die Vorschriften und Sicherheitshinweise
gemäß dem Service Manual "Sicherheit", Sach-Num­mer 72010 800 0000, sowie zusätzlich die eventuell
abweichenden, landesspezifischen Vorschriften!

Btx *32700#

The regulations and safety instructions shall be valid

!

as provided by the "Safety" Service Manual, part
number 72010 800 0000, as well as the respective

( ! )

national deviations.

ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION

GRUNDIG Service 11

1

Ersatzteilliste
Spare Parts List

7 / 98

ERSETZT AUSGABE 10/97
SUBSTITUTE EDITION 10/97

POS. NR. ABB. SACHNUMMER ANZ. BEZEICHNUNG DESCRIPTION
POS. NO. FIG. PART NUMBER QTY.

0100.000 29504 162 3400 X BAUSTEIN SIGNAL / ZF+TUNER MODULE SIGNAL / ZF+TUNER

0300.000 29504 103 4200 X FEATURE-BOX DIGI BASIC ++ FEATURE-BOX DIGI BASIC ++

0400.000

0450.000 29700 613 1100 NETZTEILAUFNAHME HOLDER POWER SUPPLY

1080.000 29303 119 6600 EURO-AV BUCHSENLEISTE 21-P SCHWARZ EURO-AV SOCKET STRIP 21 P BLACK

1082.000 29303 119 6800 EURO-AV BUCHSENLEISTE 21-P ORANGE EURO-AV SOCKET STRIP 21 P ORANGE

2300.000

2410.000 29303 153 0100 MONTAGECLIP T60001/53001 MOUNTING CLIP T60001/53001

2420.000 29303 153 0200 MONTAGECLIP IC40020 MOUNTING CLIP IC40020

2430.000 29303 153 1200 MONTAGECLIP D60006/IC61030/61040/ MOUNTING CLIP D60006/IC61030/61040/

2440.000 29303 153 1600 MONTAGECLIP T50029 MOUNTING CLIP T50029

2450.000 29303 156 2300 FOLIE WAERMELEITEND T53001 FOIL HEAT CONDUCTING T53001

2460.000 29303 156 1800 FOLIE WAERMELEITEND T60006/D60006 FOIL HEAT CONDUCTING T60006/D60006

2470.000 29303 156 2000 FOLIE WAERMELEITEND IC61030/61040/ FOIL HEAT CONDUCTING IC61030/61040/

2480.000 29303 156 2100 FOLIE WAERMELEITEND D53072/53071/ FOIL HEAT CONDUCTING D53072/53071/

POS. NR. SACHNUMMER BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION

C 40013 84529 961 9000 ELKO 2200UF 20% 35V
C 40031 84529 961 4700 ELKO 1000UF 20% 25V
C 40032 84529 961 4700 ELKO 1000UF 20% 25V
C 40033 84529 961 4700 ELKO 1000UF 20% 25V
C 50012 84529 961 4700 ELKO 1000UF 20% 25V
C 50026 84529 961 4700 ELKO 1000UF 20% 25V
C 53012 85159 116 0200 FKP1 142PF 2,5% 2000V
C 53071 85159 116 5800 FKP 1 6800PF 3,5% 2000V
C 60001 86500 811 2500 HV-KERKO 1000PF 20% 1KV
C 60006 86500 670 4600 HV-KERKO 100PF 20% 1KV
C 60009 85159 110 4000 FKP1 220PF 10% 1600V
C 60012 86500 811 1100 HV-KERKO 270PF 20% 2KV
C 60023 86500 811 2500 HV-KERKO 1000PF 20% 1KV
C 60024 86500 811 2500 HV-KERKO 1000PF 20% 1KV
C 60026 86500 811 2500 HV-KERKO 1000PF 20% 1KV
C 60027 86500 811 2500 HV-KERKO 1000PF 20% 1KV
C 60224 85159 110 3800 FKP1 100PF 10% 1600V
C 61004 84529 961 4700 ELKO 1000UF 20% 25V
C 61016 85159 110 3800 FKP1 100PF 10% 1600V
C 61021 86500 670 4600 HV-KERKO 100PF 20% 1KV
C 61026 86500 670 4600 HV-KERKO 100PF 20% 1KV
C 61032 84529 961 4700 ELKO 1000UF 20% 25V
C 61036 86500 670 4600 HV-KERKO 100PF 20% 1KV
C 61037 84520 970 5700 ELKO 28 1000UF 63V
C 61042 84529 961 0700 ELKO 2200UF 20% 16V

29701 096 5600 CHASSIS-FS-STEREO DIGI BASIC CHASSIS TV STEREO DIGI BASIC

29504 162 3600 X BAUSTEIN SIGNAL / ZF+TUNER MODULE SIGNAL / IF+TUNER

S 29304 050 2900 NETZTEIL STAND BY POWER SUPPLY STAND BY

S 29303 399 5100 NETZ EINBAUGERAETESTECKER APPLIANCE COUPLER W.CABLE

CHASSIS-TV-STEREO CUC 1806 DIGI BASIC

SACH-NR. / PART NO.: 29701 096 5600

d©

SOFTWARESTAND < 19798-318.10 SOFTWAREVERSION < 19798-318.10
SOFTWARESTAND ≥ 19798-318.10 SOFTWAREVERSION ≥ 19798-318.10

D61036/61026/61056/61016/IC61001/61006/ D61036/61026/61056/61016/IC61001/61006/
61050/T50028/IC50010/T52003/53001 61050/T50028/IC50010/T52003/53001

D61036/61026/61056/61016/IC61001/61006/ D61036/61026/61056/61016/IC61001/61006/
61050/T50028/IC50010/T52003 61050/T50028/IC50010/T52003

T53001 T53001

X = SIEHE GESONDERTE E-LISTE X = SEE SEPARATE PARTS LIST
WW. = WAHLWEISE WW. = OPTIONAL

POS. NR. SACHNUMMER BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION

C 61061 86500 670 4600 HV-KERKO 100PF 20% 1KV
C 61064 84529 961 5000 ELKO 2200UF 20% 25V
C 61066 86500 670 4600 HV-KERKO 100PF 20% 1KV
C 62021

S 86600 982 3800 SI-KERKO B-SS 2200PF 20% 400V

C 62022

S 86600 982 3800 SI-KERKO B-SS 2200PF 20% 400V

C 62048

S 86600 982 3400 SI-KERKO B-SS 1000PF 20% 400V

C 70509 84529 961 4700 ELKO 1000UF 20% 25V CB
CD 21201 83250 041 4800 SMD DIODE LS 4148

CD 21202 83250 041 4800 SMD DIODE LS 4148
CD 21203 83250 041 4800 SMD DIODE LS 4148
CD 21206 83253 131 0300 MELF DIODE BAV103 AV215
CD 32315 83094 553 3100 MELF Z-DIODE 33B 0,5W
CD 34513 83250 041 4800 SMD DIODE LS 4148
CD 34517 83250 041 4800 SMD DIODE LS 4148
CD 40008 83094 551 0100 MELF-Z DIODE 10 B 0,5W
CD 40015 83250 041 4800 SMD DIODE LS 4148
CD 41011 83250 041 4800 SMD DIODE LS 4148
CD 43025 83250 041 4800 SMD DIODE LS 4148
CD 52003 83250 041 4800 SMD DIODE LS 4148
CD 53019 83250 041 4800 SMD DIODE LS 4148
CD 55003 83094 550 4400 MELF Z-DIODE 4,3 B 0,5W
CD 55004 83250 041 4800 SMD DIODE LS 4148
CD 58001 83250 041 4800 SMD DIODE LS 4148
CD 58004 83250 041 4800 SMD DIODE LS 4148

TV

POS. NR. SACHNUMMER BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION

CD 58007 83094 550 2800 MELF Z-DIODE 2,7 B 0,5W
CD 58011 83250 041 4800 SMD DIODE LS 4148
CD 58012 83250 041 4800 SMD DIODE LS 4148
CD 58021 83250 041 4800 SMD DIODE LS 4148
CD 58022 83250 041 4800 SMD DIODE LS 4148
CD 60201 83250 041 4800 SMD DIODE LS 4148
CD 60202 83250 041 4800 SMD DIODE LS 4148
CD 60223 83250 041 4800 SMD DIODE LS 4148
CD 70501 83094 550 5200 MELF-Z DIODE 5,1 B 0,5W
CD 70506 83250 041 4800 SMD DIODE LS 4148
CD 70507 83250 041 4800 SMD DIODE LS 4148
CD 70517 83250 041 4800 SMD DIODE LS 4148
CD 70553 83250 041 4800 SMD DIODE LS 4148
CD 80060 83250 041 4800 SMD DIODE LS 4148
CD 80081 83250 041 4800 SMD DIODE LS 4148
CD 80085 83250 041 4800 SMD DIODE LS 4148
CD 80091 83094 550 3400 MELF Z-DIODE 3,3 B 0,5W
CD 81004 83250 041 4800 SMD DIODE LS 4148

CIC 43010 83058 145 5100 SMD IC MC14551BD/R2 MOT A
CT 32308 83010 038 5800 SMD-TRANS.BC 858 B

CT 32310 83010 038 5800 SMD-TRANS.BC 858 B
CT 32312 83010 038 5800 SMD-TRANS.BC 858 B
CT 32315 83010 038 5800 SMD-TRANS.BC 858 B
CT 40010 83010 048 4800 SMD-TRANS.BC 848 B
CT 43060 83010 048 4800 SMD-TRANS.BC 848 B
CT 43088 83010 048 4800 SMD-TRANS.BC 848 B
CT 43089 83010 038 5800 SMD-TRANS.BC 858 B
CT 43091 83010 038 5800 SMD-TRANS.BC 858 B
CT 43092 83010 048 4800 SMD-TRANS.BC 848 B
CT 43093 83010 048 4800 SMD-TRANS.BC 848 B
CT 43094 83010 048 4800 SMD-TRANS.BC 848 B
CT 43095 83010 048 4800 SMD-TRANS.BC 848 B
CT 46005 83010 048 4800 SMD-TRANS.BC 848 B
CT 58012 83010 048 4800 SMD-TRANS.BC 848 B
CT 60203 83010 048 4800 SMD-TRANS.BC 848 B
CT 60206 83010 068 5800 SMD-TRANS.BC 858 C
CT 60213 83010 038 5800 SMD-TRANS.BC 858 B
CT 61301 83010 048 4800 SMD-TRANS.BC 848 B
CT 61316 83010 048 4800 SMD-TRANS.BC 848 B
CT 70505 83010 048 4800 SMD-TRANS.BC 848 B
CT 80002 83010 068 5800 SMD-TRANS.BC 858 C
CT 80085 83010 038 5800 SMD-TRANS.BC 858 B
CT 81001 83010 048 4800 SMD-TRANS.BC 848 B
CT 81004 83010 048 4800 SMD-TRANS.BC 848 B

D 21212 83092 150 2000 DIODE 1 N 4004
D 32356 83092 150 2000 DIODE 1 N 4004
D 32357 83092 150 2000 DIODE 1 N 4004
D 40006

S 83092 150 2000 DIODE 1 N 4004

D 50013 83095 162 8300 DIODE BYV 28-200 RA 12,5/
D 52006 83092 150 2000 DIODE 1 N 4004
D 53008 83092 010 0500 DIODE BA157
D 53019 83097 090 0300 Z DIODE ZY 51 ITT
D 53071 83092 043 5900 DIODE BY359 1500 PHI/
D 53072 83092 042 3000 DIODE BY 229-600
D 54001 83092 010 0500 DIODE BA157
D 55012 83097 203 3300 Z DIODE 33 C 0,5W
D 60006 83098 208 8000 DIODE MUR 880
D 60012 83095 167 5400 DIODE BYT53B TFK/ EGP10B
D 60014 83092 000 2100 DIODE BAV21 ITT/ TFK
D 60023 83085 605 2000 GLR.B 380 C 3700/2200
D 60202 83097 201 3100 Z DIODE 13 B 0,5W
D 60203 83097 200 8300 Z DIODE 8,2 B 0,5W
D 60207 83092 150 2000 DIODE 1 N 4004
D 60208 83092 150 2000 DIODE 1 N 4004
D 60221 83092 011 5900 DIODE BA159
D 60222

S 83096 631 8000 Z-DIODE BZT03D180

D 60223

S 83096 631 8000 Z-DIODE BZT03D180

POS. NR. SACHNUMMER BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION

D 61001 83095 167 5400 DIODE BYT53B TFK/ EGP10B
D 61011 83095 160 3800 DIODE BYV38 TFK
D 61012 83095 160 3800 DIODE BYV38 TFK
D 61016 83098 208 8000 DIODE MUR 880

S 83095 171 7200 DIODE BYW172D TEMIC/

D 61021
D 61026 83098 208 4000 DIODE MUR 840/BYV 29-400/
D 61033 83092 150 2000 DIODE 1 N 4004
D 61036 83098 208 4000 DIODE MUR 840/BYV 29-400/
D 61061

S 83095 171 7200 DIODE BYW172D TEMIC/

D 61062 83092 150 2000 DIODE 1 N 4004
D 61066

S 83095 171 7200 DIODE BYW172D TEMIC/

D 61067 83092 150 2000 DIODE 1 N 4004
D 70508 83097 201 1600 Z-DIODE 15 C 0,5W

IC 32300 83057 954 1000 IC MSP3410B-PS PLCC
IC 32310 83052 057 0000 IC 78M05 2%
IC 34510 83053 347 8000 IC TDA4780V3
IC 40020 83053 372 6100 IC TDA7262 SGS
IC 40020 83053 372 6100 IC TDA7262 SGS
IC 41010 83053 330 0600 IC TDA3006 SMI
IC 43080 83053 664 2500 IC TEA6425 SGS
IC 55010 83053 381 4500 IC TDA8145
IC 58010 83052 043 9300 IC LM393P TID/ 393N RAY/M
IC 60010 83053 546 0500 IC TDA4605/3
IC 61030 83052 043 1700 IC LM317T NSC/MOT/SGS
IC 61040 83052 043 5000 IC LM350T
IC 61310 83052 043 5700 IC LM358N NSC/TID/MOT/RAY
IC 80040 83052 100 6500 IC MC33164P-5RP AV330 ER­IC 80050 83051 585 5000 SMD IC SDA5250D12
IC 80060 19798 318 1500 IC 27C040-150NS PROG.KPL
IC 80065 83051 240 0800 IC ST24C08 SGS
IC 80070 83056 024 1000 IC X24C02P XICOR/ ST24W02
IC 80090 83052 043 9300 IC LM393P TID/ 393N RAY/M

L 32342 81405 232 4900 DR ST 0411-GRP 10UH 10%
L 34517 81405 263 6100 DR 0411 10UH 5% AV619 -AM
L 46021 81405 229 0300 DR ST 0411 1,5UH 2% SIE A
L 53001 81049 820 5600 FERRITPERLE HF70 BTL 3,5X/

L 53002 81049 820 5600 FERRITPERLE HF70 BTL 3,5X/
L 53003 81049 820 5600 FERRITPERLE HF70 BTL 3,5X/
L 53011 81405 052 4900 DR A AX-GA 10UH 10%

L 53012 09240 114 0400 DROSSEL 1,5 MH/CHOKE COIL
L 53021 29203 119 9700 LINEARITAETSREGLER/

L 53074 09246 859 6500 BRUECKENSPULE M.KERN/
L 55014 09245 816 0100 O/W AUSKOPPELSPULE/
L 60006 29701 739 0800 DAEMPFUNGSPERLE UV 930 30/
L 61011 81049 820 1400 DAEMPF-PERLE 433003038102

L 61016 81049 820 1400 DAEMPF-PERLE 433003038102
L 61021 81049 820 1400 DAEMPF-PERLE 433003038102
L 61026 81049 820 1400 DAEMPF-PERLE 433003038102
L 61036 81049 820 1400 DAEMPF-PERLE 433003038102
L 61061 81049 820 1400 DAEMPF-PERLE 433003038102
L 61066 81049 820 1400 DAEMPF-PERLE 433003038102/

L 70508 09241 035 9700 STABKERNDROSSEL/
L 70555 81405 263 6100 DR 0411 10UH 5% AV619 -AM
OK 60031

S83060 000 1200 OPTOKOPPLER CNY17F1/ CNY1

OK 60046

S83060 000 1200 OPTOKOPPLER CNY17F1/ CNY1

Q 32305 83824 391 8500 QUARZ 18,432 MHZ Q 439-8/
Q 80055 86023 311 5500 KERRES #155 18MHZ RAD

FERRITE BEAD
FERRITE BEAD
FERRITE BEAD

LINEARITY CONTROL
BRIDGE COIL WITH CARE
E/W DECOUPLING COIL
DAMPING BEAD

DAMPING BEAD
BAR CORE CHOKE COIL

CUC 1806 / 1828 / 1830 Ersatzteillisten / Spare Parts Lists

Btx *32700#

ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION

Btx *32700#

ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION

12 GRUNDIG Service

POS. NR. SACHNUMMER BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION

R 21101
R 21212 87000 057 6100 KSW 0207 4,7 MOHM 5%
R 32315
R 32357
R 32359
R 40013
R 40017
R 40027
R 40031
R 41016
R 43004
R 43098
R 50007
R 50008
R 50027
R 50029
R 52001
R 52003
R 52006
R 53002
R 53003
R 53008
R 53011 87052 270 2100 MOW 0411 6,8 OHM 5%
R 53016
R 53021
R 54001
R 55012
R 55014
R 58002 87650 982 8400 MSW 0207 3 KOHM 2% TK100
R 60016
R 60029
R 60207
R 60211
R 60212
R 61001 87900 500 1700 ESTR.SK10-A 220 OHM LIN
R 61022
R 61031 87900 500 2500 ESTR.SK10-A 470 OHM LIN
R 61033
R 61041 87900 500 1700 ESTR.SK10-A 220 OHM LIN
R 61313 87900 500 5400 ESTR.SK10-A 22 KOHM LIN
R 62049

SI 60001
SI 60201
SI 61022
SI 61026
SI 61036
SI 61061
SI 61066

T 21211 83034 012 9900 TRANS.BF299 G ITT/PBF259
T 40010 83032 873 6800 TRANS.BC 368 GEG.AMMO-PAC
T 53001 83026 253 3100 TRANS 2SC5331
T 60006 83028 050 5000 TRANS IRF PC50 IRF/ 2SK2
T 60223 83022 690 9100 TRANS.BUZ 90 A TYP 2/3 TY

TR 52001 09245 812 3100 TREIBER-UEBERTRAGER/
TR 53010
TR 60001
TR 60220

Es gelten die Vorschriften und Sicherheitshinweise
gemäß dem Service Manual "Sicherheit", Sach-Num­mer 72010 800 0000, sowie zusätzlich die eventuell
abweichenden, landesspezifischen Vorschriften!

Btx *32700#

S 87053 210 2000 MOW 0411 6,2 OHM 5% SXS D
S 87053 700 9900 MOW 0922 12 KOHM 5%

S 87011 210 2700 KSW SI B 12 OHM 5%
S 87003 290 4700 KSW NB 0207 82 OHM 5%
S 87053 290 7300 MOW 0411 1 KOHM 5%
S 87003 290 0700 KSW NB 0207 1,8 OHM 5%
S 87003 290 0700 KSW NB 0207 1,8 OHM 5%
S 87003 290 3100 KSW NB 0207 18 OHM 5%
S 87003 290 2700 KSW NB 0207 12 OHM 5%
S 87011 210 1300 KSW SI B 3,3 OHM 5%
S 87011 210 1300 KSW SI B 3,3 OHM 5%
S 87663 274 1100 MSW 0207 2,7 OHM 1%
S 87663 272 1200 MSW 0207 3 OHM 2%
S 87001 212 0500 KSW 0207 1,5 OHM 5%
S 87663 570 5900 MSW 0414 270 OHM 5%
S 87053 612 3700 MOW 0617 33 OHM 10%
S 87350 640 3900 DRW 4 39 OHM 5% STANDB.18
S 87053 690 1300 MOW 0617 3,3 OHM 5%
S 87001 212 0500 KSW 0207 1,5 OHM 5%
S 87001 212 0500 KSW 0207 1,5 OHM 5%
S 87003 290 9700 KSW NB 0207 10 KOHM 5%

S 87302 800 2100 DRW SI S11 7W 6,8 OHM 5%
S 87053 690 6300 MOW 0617 390 OHM 5%
S 87350 030 3300 DRW 0,75W 0,33 OHM 10%
S 87053 690 6500 MOW 0617 470 OHM 5%
S 87012 308 1700 NKS 3 4,7 OHM 5%

S 87053 700 4300 MOW 0922 56 OHM 5%
S 87053 691 1300 MOW 0617 47 KOHM 5%
S 87003 290 1700 KSW NB 0207 4,7 OHM 5%
S 87650 491 5500 MSW 0414 2,7 MOHM
S 87650 491 5500 MSW 0414 2,7 MOHM

S 87322 960 1100 DRW 6,5 2,7 OHM 10%
S 87053 700 5800 MOW 0922 100 OHM 10%

S 87663 491 5500 MSW SI 0414 2,7 MOHM 5%

S 83156 202 2500 SI LOET T2A 250V
S 83156 070 2600 SI LOET T100MA 250V
S 83156 190 2800 SI LOET T1,6A 250V
S 83156 210 2700 SI LOET T2,5A 250V AV330
S 83156 210 2700 SI LOET T2,5A 250V AV330
S 83156 202 2500 SI LOET T2A 250V
S 83156 202 2500 SI LOET T2A 250V

S 29201 680 0200 TRAFO DIODEN-SPLIT/
S 29201 569 9700 TRAFO SPERRWANDLER/
S 29201 701 9700 TRAFO STAND-BY

DRIVER TRANSFORMER
DIODE SPLIT TRANSFORMER
B.O.-TYPE CONVERTER TRAFO
TRANSFORMER STAND-BY

POS. NR. SACHNUMMER BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION

The regulations and safety instructions shall be valid

!

as provided by the "Safety" Service Manual, part
number 72010 800 0000, as well as the respective

( ! )

national deviations.

ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION

1

Ersatzteilliste
Spare Parts List

7 / 98

CHASSIS-TV-STEREO CUC 1828 DIGI BASIC

POS. NR. ABB. SACHNUMMER ANZ. BEZEICHNUNG DESCRIPTION
POS. NO. FIG. PART NUMBER QTY.

0100.000 29504 162 3400 X BAUSTEIN SIGNAL / ZF+TUNER MODULE SIGNAL / ZF+TUNER
. 29504 162 3600 X BAUSTEIN SIGNAL / ZF+TUNER MODULE SIGNAL / IF+TUNER

0300.000 29504 103 4200 X FEATURE-BOX DIGI BASIC ++ FEATURE-BOX DIGI BASIC ++

0400.000

0900.000 29504 106 5400 X BAUSTEIN PIP O.TUNER DIGI MODULE PIP W/O TUNER DIGI

1040.000 29700 632 0100 HALTER BAUSTEIN HOLDER MODULE

1080.000 29303 119 6600 EURO-AV BUCHSENLEISTE 21-P.SCHWARZ EURO-AV SOCKET STRIP 21 P BLACK

1082.000 29303 119 6800 EURO-AV BUCHSENLEISTE 21-P.ORANGE EURO-AV SOCKET STRIP 21 P ORANGE

2300.000

2410.000 29303 153 0100 MONTAGECLIP D60006 MOUNTING CLIP D60006

2420.000 29303 153 0200 MONTAGECLIP IC40020 MOUNTING CLIP IC40020

2430.000 29303 153 1200 MONTAGECLIP T60006/50028/IC61001/ MOUNTING CLIP T60006/50028/IC61001/

2440.000 29303 153 1600 MONTAGECLIP T52003 MOUNTING CLIP T52003

2450.000 29303 156 2300 FOLIE WAERMELEITEND T53001 FOIL HEAT CONDUCTING T53001

2460.000 29303 156 1800 FOLIE WAERMELEITEND T60006/D60006 FOIL HEAT CONDUCTING T60006/D60006

2470.000 29303 156 2000 FOLIE WAERMELEITEND FOIL HEAT CONDUCTING

2480.000 29303 156 2100 FOLIE WAERMELEITEND D53071 FOIL HEAT CONDUCTING D53071

POS. NR. SACHNUMMER BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION

C 40013 84529 961 9000 ELKO 2200UF 20% 35V
C 40031 84529 961 4700 ELKO 1000UF 20% 25V
C 40032 84529 961 4700 ELKO 1000UF 20% 25V
C 40033 84529 961 4700 ELKO 1000UF 20% 25V
C 50012 84529 961 4700 ELKO 1000UF 20% 25V
C 50026 84529 961 4700 ELKO 1000UF 20% 25V
C 53012 85159 116 0200 FKP1 142PF 2,5% 2000V
C 53071 85159 117 0400 FOKO FKP1 0,0135UF 3,5%2000V
C 60001 86500 811 2500 HV-KERKO 1000PF 20% 1KV
C 60006 86500 670 4600 HV-KERKO 100PF 20% 1KV
C 60009 85159 110 4000 FKP1 220PF 10% 1600V
C 60012 86500 811 1100 HV-KERKO 270PF 20% 2KV
C 60023 86500 811 2500 HV-KERKO 1000PF 20% 1KV
C 60024 86500 811 2500 HV-KERKO 1000PF 20% 1KV
C 60026 86500 811 2500 HV-KERKO 1000PF 20% 1KV
C 60027 86500 811 2500 HV-KERKO 1000PF 20% 1KV
C 60224 85159 110 3800 FKP1 100PF 10% 1600V
C 61004 84529 961 4700 ELKO 1000UF 20% 25V
C 61016 85159 110 3800 FKP1 100PF 10% 1600V
C 61021 86500 670 4600 HV-KERKO 100PF 20% 1KV
C 61026 86500 670 4600 HV-KERKO 100PF 20% 1KV
C 61032 84529 961 4700 ELKO 1000UF 20% 25V
C 61036 86500 670 4600 HV-KERKO 100PF 20% 1KV
C 61037 84520 970 5700 ELKO 28 1000UF 63V
C 61042 84529 961 0700 ELKO 2200UF 20% 16V
C 61061 86500 670 4600 HV-KERKO 100PF 20% 1KV
C 61064 84529 961 5000 ELKO 2200UF 20% 25V

Btx *32700#

29701 096 6600 CHASSIS-FS-STEREO DIGI BASIC CHASSIS TV STEREO DIGI BASIC

S 29304 050 2900 NETZTEIL STAND BY POWER SUPPLY STAND BY

S 29303 399 5100 NETZ EINBAUGERAETESTECKER APPLIANCE COUPLER W.CABLE

d©

SOFTWARESTAND < 19798-318.10 SOFTWAREVERSION < 19798-318.10
SOFTWARESTAND ≥ 19798-318.10 SOFTWAREVERSION ≥ 19798-318.10

61006/61050/50010 61006/61050/50010

X = SIEHE GESONDERTE E-LISTE X = SEE SEPARATE PARTS LIST
WW. = WAHLWEISE WW. = OPTIONAL

POS. NR. SACHNUMMER BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION

C 61066 86500 670 4600 HV-KERKO 100PF 20% 1KV
C 62021

S 86600 982 3800 SI-KERKO B-SS 2200PF 20% 400V

C 62022

S 86600 982 3800 SI-KERKO B-SS 2200PF 20% 400V

C 62048

S 86600 982 3400 SI-KERKO B-SS 1000PF 20% 400V

C 70509 84529 961 4700 ELKO 1000UF 20% 25V
CD 21221 83250 041 4800 SMD DIODE LS 4148

CD 21222 83250 041 4800 SMD DIODE LS 4148
CD 21231 83250 041 4800 SMD DIODE LS 4148
CD 21232 83250 041 4800 SMD DIODE LS 4148
CD 32315 83094 553 3100 MELF Z-DIODE 33B 0,5W
CD 34513 83250 041 4800 SMD DIODE LS 4148
CD 34517 83250 041 4800 SMD DIODE LS 4148
CD 40008 83094 551 0100 MELF-Z DIODE 10 B 0,5W
CD 40015 83250 041 4800 SMD DIODE LS 4148
CD 41011 83250 041 4800 SMD DIODE LS 4148
CD 43025 83250 041 4800 SMD DIODE LS 4148
CD 52003 83250 041 4800 SMD DIODE LS 4148
CD 53019 83250 041 4800 SMD DIODE LS 4148
CD 55003 83094 550 4400 MELF Z-DIODE 4,3 B 0,5W
CD 55004 83250 041 4800 SMD DIODE LS 4148
CD 58001 83250 041 4800 SMD DIODE LS 4148
CD 58004 83250 041 4800 SMD DIODE LS 4148
CD 58007 83094 550 2800 MELF Z-DIODE 2,7 B 0,5W
CD 58011 83250 041 4800 SMD DIODE LS 4148
CD 58012 83250 041 4800 SMD DIODE LS 4148
CD 58021 83250 041 4800 SMD DIODE LS 4148

ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION

SACH-NR. / PART NO.: 29701 096 6600

TV

Ersatzteillisten / Spare Parts Lists CUC 1806 / 1828 / 1830

GRUNDIG Service 13

POS. NR. SACHNUMMER BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION

POS. NR. SACHNUMMER BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION

POS. NR. SACHNUMMER BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION

POS. NR. SACHNUMMER BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION

CUC 1806 / 1828 / 1830 Ersatzteillisten / Spare Parts Lists

CD 58022 83250 041 4800 SMD DIODE LS 4148
CD 70501 83094 550 5200 MELF-Z DIODE 5,1 B 0,5W
CD 70506 83250 041 4800 SMD DIODE LS 4148
CD 70507 83250 041 4800 SMD DIODE LS 4148
CD 70517 83250 041 4800 SMD DIODE LS 4148
CD 70521 83094 550 5200 MELF-Z DIODE 5,1 B 0,5W
CD 70522 83094 550 3300 MELF-Z DIODE 3,3 C 0,5W
CD 70523 83250 041 4800 SMD DIODE LS 4148
CD 70553 83250 041 4800 SMD DIODE LS 4148
CD 80060 83250 041 4800 SMD DIODE LS 4148
CD 80081 83250 041 4800 SMD DIODE LS 4148
CD 80085 83250 041 4800 SMD DIODE LS 4148
CD 80091 83094 550 3400 MELF Z-DIODE 3,3 B 0,5W
CD 81004 83250 041 4800 SMD DIODE LS 4148

CIC43010 83058 145 5100 SMD IC MC14551BD/R2 MOT A
CT 21221 83010 068 4800 SMD-TRANS.BC 848 C

CT 21233 83010 068 4800 SMD-TRANS.BC 848 C
CT 32308 83010 038 5800 SMD-TRANS.BC 858 B
CT 32310 83010 038 5800 SMD-TRANS.BC 858 B
CT 32312 83010 038 5800 SMD-TRANS.BC 858 B
CT 32315 83010 038 5800 SMD-TRANS.BC 858 B
CT 40010 83010 048 4800 SMD-TRANS.BC 848 B
CT 43060 83010 048 4800 SMD-TRANS.BC 848 B
CT 43088 83010 048 4800 SMD-TRANS.BC 848 B
CT 43089 83010 038 5800 SMD-TRANS.BC 858 B
CT 43091 83010 038 5800 SMD-TRANS.BC 858 B
CT 43092 83010 048 4800 SMD-TRANS.BC 848 B
CT 43093 83010 048 4800 SMD-TRANS.BC 848 B
CT 43094 83010 048 4800 SMD-TRANS.BC 848 B
CT 43095 83010 048 4800 SMD-TRANS.BC 848 B
CT 46005 83010 048 4800 SMD-TRANS.BC 848 B
CT 58012 83010 048 4800 SMD-TRANS.BC 848 B
CT 61301 83010 048 4800 SMD-TRANS.BC 848 B
CT 61316 83010 048 4800 SMD-TRANS.BC 848 B
CT 70505 83010 048 4800 SMD-TRANS.BC 848 B
CT 70520 83010 068 4800 SMD-TRANS.BC 848 C
CT 70525 83010 068 5800 SMD-TRANS.BC 858 C
CT 80002 83010 068 5800 SMD-TRANS.BC 858 C
CT 80085 83010 038 5800 SMD-TRANS.BC 858 B
CT 81001 83010 048 4800 SMD-TRANS.BC 848 B
CT 81004 83010 048 4800 SMD-TRANS.BC 848 B

D 21212 83092 150 2000 DIODE 1 N 4004 -GA
D 32356 83092 150 2000 DIODE 1 N 4004 -GA
D 32357 83092 150 2000 DIODE 1 N 4004 -GA
D 40006

S 83092 150 2000 DIODE 1 N 4004 -GA

D 50013 83095 162 8300 DIODE BYV 28-200 RA 12,5/
D 52006 83092 150 2000 DIODE 1 N 4004 -GA
D 53008 83092 010 0500 DIODE BA157 AV619
D 53019 83097 090 0300 Z DIODE ZY 51 ITT
D 53071 83092 043 5900 DIODE BY359 1500 PHI/ 5TU
D 53072 83092 042 3000 DIODE BY 229-600
D 54001 83092 010 0500 DIODE BA157 AV619
D 55012 83097 203 3300 Z DIODE 33 C 0,5W
D 60006 83098 208 8000 DIODE MUR 880 WW.BYT 08 P
D 60012 83095 167 5400 DIODE BYT53B TFK/ EGP10B
D 60014 83092 000 2100 DIODE BAV21 ITT/ TFK AV61
D 60023 83085 605 2000 GLR.B 380 C 3700/2200
D 60222

S 83096 631 8000 Z-DIODE BZT03D180 AV

D 60223

S 83096 631 8000 Z-DIODE BZT03D180 AV

D 61011 83095 160 3800 DIODE BYV38 TFK AV619
D 61012 83095 160 3800 DIODE BYV38 TFK AV619
D 61016 83098 208 8000 DIODE MUR 880 WW.BYT 08 P
D 61021

S 83095 171 7200 DIODE BYW172D TEMIC/ FUF5

D 61026 83098 208 4000 DIODE MUR 840/BYV 29-400/
D 61033 83092 150 2000 DIODE 1 N 4004 -GA
D 61036 83098 208 4000 DIODE MUR 840/BYV 29-400/
D 61061

S 83095 171 7200 DIODE BYW172D TEMIC/ FUF5

Btx *32700#

S 83095 171 7200 DIODE BYW172D TEMIC/ FUF5

D 61066
D 70508 83097 201 1600 Z-DIODE 15 C 0,5W AV619

IC 32300 83057 954 1000 IC MSP3410B-PS PLCC
IC 32310 83052 057 0000 IC 78M05 2%
IC 34510 83053 347 8000 IC TDA4780V3
IC 40020 83053 372 6100 IC TDA7262 SGS
IC 40020 83053 372 6100 IC TDA7262 SGS
IC 41010 83053 330 0600 IC TDA3006 SMI
IC 43080 83053 664 2500 IC TEA6425 SGS
IC 50010 83053 441 7300 IC TDA4173AF
IC 55010 83053 381 4500 IC TDA8145
IC 58010 83052 043 9300 IC LM393P TID/ 393N RAY/M
IC 60010 83053 546 0500 IC TDA4605/3
IC 61001 83052 043 1700 IC LM317T NSC/MOT/SGS
IC 61006 83052 043 1700 IC LM317T NSC/MOT/SGS
IC 61030 83052 043 1700 IC LM317T NSC/MOT/SGS
IC 61040 83052 043 5000 IC LM350T
IC 61310 83052 043 5700 IC LM358N NSC/TID/MOT/RAY
IC 80040 83052 100 6500 IC MC33164P-5RP AV330 ER­IC 80050 83051 585 5000 IC SDA5250D12
IC 80060 19798 318 1500 IC 27C040-150NS PROG.KPL
IC 80065 83051 240 0800 IC ST24C08 SGS
IC 80070 83056 024 1000 IC X24C02P XICOR/ ST24W02
IC 80090 83052 043 9300 IC LM393P TID/ 393N RAY/M

L 32342 81405 232 4900 DR ST 0411-GRP 10UH 10%
L 34517 81405 263 6100 DR 0411 10UH 5% AV619 -AM
L 46021 81405 229 0300 DR ST 0411 1,5UH 2% SIE A
L 53001 81049 820 5600 FERRITPERLE HF70 BTL 3,5X
L 53002 81049 820 5600 FERRITPERLE HF70 BTL 3,5X
L 53003 81049 820 5600 FERRITPERLE HF70 BTL 3,5X

L 53011 81405 052 4900 DR A AX-GA 10UH 10%
L 53012 09240 114 0400 DROSSEL 1,5 MH/CHOKE COIL
L 53021 29203 122 9700 LINEARITAETSREGLER (70CM)

L 53074 09246 859 6300 SPULE BRUECKE M.KERN/
L 55014 09245 816 0100 O/W AUSKOPPELSPULE
L 60006 29701 739 0800 DAEMPFUNGSPERLE UV 930 30

L 61011 81049 820 1400 DAEMPF-PERLE 433003038102
L 61016 81049 820 1400 DAEMPF-PERLE 433003038102
L 61021 81049 820 1400 DAEMPF-PERLE 433003038102
L 61026 81049 820 1400 DAEMPF-PERLE 433003038102
L 61036 81049 820 1400 DAEMPF-PERLE 433003038102
L 61061 81049 820 1400 DAEMPF-PERLE 433003038102

L 61062 81405 050 6500 DR A AX-GA 47UH 5%
L 61066 81049 820 1400 DAEMPF-PERLE 433003038102

L 61067 81405 050 6500 DR A AX-GA 47UH 5%
L 70508 09241 035 9700 STABKERNDROSSEL

L 70555 81405 263 6100 DR 0411 10UH 5% AV619 -AM
OK 60031

S 83060 000 1200 OPTOKOPPLER CNY17F1/ CNY1

OK 60046

S 83060 000 1200 OPTOKOPPLER CNY17F1/ CNY1

Q 32305 83824 391 8500 QUARZ 18,432 MHZ Q 439-8/
Q 80055 86023 311 5500 KERRES #155 18MHZ RAD

R 21101

S 87053 210 2000 MOW 0411 6,2 OHM 5% SXS D

R 32315

S 87053 700 9900 MOW 0922 12 KOHM 5%

R 32357

S 87011 210 2700 KSW SI B 12 OHM 5%

R 32359

S 87003 290 4700 KSW NB 0207 82 OHM 5%

R 40013

S 87053 290 7300 MOW 0411 1 KOHM 5%

R 40017

S 87003 290 0700 KSW NB 0207 1,8 OHM 5%

R 40027

S 87003 290 0700 KSW NB 0207 1,8 OHM 5%

ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION

FERRITE BEAD

LINEARITY CONTROL
BRIDGE COIL
E/W DECOUPLING COIL

DAMPING BEAD

DAMPING BEAD

BAR CORE CHOKE COIL

R 40031

S 87003 290 3100 KSW NB 0207 18 OHM 5%

R 41016

S 87003 290 2700 KSW NB 0207 12 OHM 5%

R 43004

S 87011 210 1300 KSW SI B 3,3 OHM 5%
S 87011 210 1300 KSW SI B 3,3 OHM 5%

R 43098
R 52001

S 87053 290 1700 MOW 0411 4,7 OHM 5% DRA L

R 52003

S 87350 640 3900 DRW 4 39 OHM 5% STANDB.18

R 52006

S 87053 690 0300 MOW 0617 1,2 OHM 5%
S 87003 290 9700 KSW NB 0207 10 KOHM 5%

R 53008
R 53011 87052 270 2100 MOW 0411 6,8 OHM 5% DRA A
R 53016

S 87302 800 2100 DRW SI S11 7W 6,8 OHM 5%

R 53021

S 87053 690 6300 MOW 0617 390 OHM 5%

R 54001

S 87350 030 3300 DRW 0,75W 0,33 OHM 10% BW
S 87053 690 6500 MOW 0617 470 OHM 5%

R 55012
R 55014

S 87012 308 1700 NKS 3 4,7 OHM 5% ROE

R 60016

S 87053 700 4300 MOW 0922 56 OHM 5%

R 60029

S 87053 691 1300 MOW 0617 47 KOHM 5%
S 87003 290 1700 KSW NB 0207 4,7 OHM 5%

R 60207
R 61001 87900 500 1700 ESTR.SK10-A 220 OHM LIN
R 61022

S 87322 960 1100 DRW 6,5 2,7 OHM 10% KP296

R 61031 87900 500 2500 ESTR.SK10-A 470 OHM LIN
R 61033

S 87053 700 5800 MOW 0922 100 OHM 10%

R 61041 87900 500 1700 ESTR.SK10-A 220 OHM LIN
R 61313 87900 500 5400 ESTR.SK10-A 22 KOHM LIN
R 62049

S 87663 491 5500 MSW SI 0414 2,7 MOHM 5%
S 83156 202 2500 SI LOET T2A 250V

SI 60001
SI 60201

S 83156 070 2600 SI LOET T100MA 250V
S 83156 190 2800 SI LOET T1,6A 250V

SI 61022
SI 61026

S 83156 210 2700 SI LOET T2,5A 250V AV330
S 83156 210 2700 SI LOET T2,5A 250V AV330

SI 61036
SI 61061

S 83156 202 2500 SI LOET T2A 250V

SI 61066

S 83156 202 2500 SI LOET T2A 250V

T 40010 83032 873 6800 TRANS.BC 368 GEG.AMMO-PAC
T 50028 83022 105 4400 TRANS.BD 538 WW. BD 544 B
T 50029 83022 105 4300 TRANS.BD 537 SGS WW. BD 5
T 52003 83022 180 4300 TRANS.BDX 43
T 53001 83026 253 3100 TRANS 2SC5331
T 60006 83028 050 5000 TRANS IRF PC50 IRF/ 2SK2

TR 52001 09246 867 9700 UEBERTRAGER VOGT
TR 53010

S 29201 680 0100 TRAFO DIODEN-SPLIT DIGI

TR 60001

S 29201 573 9700 TRAFO SPERRWANDLER

TR 60220

S 29201 701 9700 TRAFO STAND-BY

Es gelten die Vorschriften und Sicherheitshinweise
gemäß dem Service Manual "Sicherheit", Sach-Num­mer 72010 800 0000, sowie zusätzlich die eventuell
abweichenden, landesspezifischen Vorschriften!

Btx *32700#

TRANSFORMER
DIODE SPLIT TRANSFORMER
B.O.-TYPE CONVERTER

TRANSFORMER
TRANSFORMER STAND-BY

The regulations and safety instructions shall be valid

!

as provided by the "Safety" Service Manual, part
number 72010 800 0000, as well as the respective

( ! )

national deviations.

ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION

14 GRUNDIG Service

Ersatzteilliste
Spare Parts List

8 / 98

ERSETZT AUSGABE 12/97
SUBSTITUTE EDITION 12/97

POS. NR. ABB. SACHNUMMER ANZ. BEZEICHNUNG DESCRIPTION
POS. NO. FIG. PART NUMBER QTY.

0100.000 29504 102 3400 X BAUSTEIN SIGNAL ZF+TUNER MODULE SIGNAL IF+TUNER

0101.000 29504 102 3600 X BAUSTEIN SIGNAL / ZF+TUNER MODULE SIGNAL / IF+TUNER

0300.000 29504 103 4200 X FEATURE-BOX DIGI BASIC ++ FEATURE-BOX DIGI BASIC ++

0400.000

0450.000 29700 613 1100 NETZTEILAUFNAHME HOLDER POWER SUPPLY

0900.000 29504 106 5400 X BAUSTEIN PIP O.TUNER MODULE PIP W/O TUNER

1040.000 29700 632 0100 HALTER BAUSTEIN HOLDER MODULE

1080.000 29303 119 6600 EURO-AV BUCHSENLEISTE 21-P.SCHWARZ EURO-AV SOCKET STRIP 21 P BLACK

1082.000 29303 119 6800 EURO-AV BUCHSENLEISTE 21-P.ORANGE EURO-AV SOCKET STRIP 21 P ORANGE

2300.000

2410.000 29303 153 0100 2 MONTAGECLIP T53001/60006 MOUNTING CLIP T53001/60006

2420.000 29303 153 0200 MONTAGECLIP IC40020 MOUNTING CLIP IC40020

2430.000 29303 153 1300 13 MONTAGECLIP T50028/50029/D53071/ MOUNTING CLIP T50028/50029/D53071/

2440.000 29303 153 1600 MONTAGECLIP T52003 MOUNTING CLIP T52003

2450.000 29303 156 0300 GLIMMERSCHEIBE T53001 MICA WASHER T53001

2460.000 29303 156 1800 2 FOLIE WAERMELEITEND D60006/T60006 FOIL HEAT CONDUCTING D60006/T60006

2470.000 29303 156 2000 14 FOLIE WAERMELEITEND T50028/50029/ FOIL HEAT CONDUCTING T50028/50029/

2480.000 29303 156 2100 2 FOLIE WAERMELEITEND D53071/53072 FOIL HEAT CONDUCTING D53071/53072

POS. NR. SACHNUMMER BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION

C 40013 84529 961 9000 ELKO 2200UF 20% 35V
C 40031 84529 961 4700 ELKO 1000UF 20% 25V
C 40032 84529 961 4700 ELKO 1000UF 20% 25V
C 40033 84529 961 4700 ELKO 1000UF 20% 25V
C 50012 84529 961 4700 ELKO 1000UF 20% 25V
C 50026 84529 961 4700 ELKO 1000UF 20% 25V
C 53012 85159 116 0200 FKP1 142PF 2,5% 2000V
C 53071 85159 117 0300 FOKO FKP1 0,013UF 3,5% 2000V

C 60001 86500 811 2500 HV-KERKO 1000PF 20% 1KV
C 60006 86500 670 4600 HV-KERKO 100PF 20% 1KV
C 60009 85159 110 4000 FKP1 220PF 10% 1600V
C 60012 86500 811 1100 HV-KERKO 270PF 20% 2KV
C 60023 86500 811 2500 HV-KERKO 1000PF 20% 1KV
C 60024 86500 811 2500 HV-KERKO 1000PF 20% 1KV
C 60026 86500 811 2500 HV-KERKO 1000PF 20% 1KV
C 60027 86500 811 2500 HV-KERKO 1000PF 20% 1KV
C 60224 85159 110 3800 FKP1 100PF 10% 1600V
C 61004 84529 961 4700 ELKO 1000UF 20% 25V
C 61016 85159 110 3800 FKP1 100PF 10% 1600V
C 61021 86500 670 4600 HV-KERKO 100PF 20% 1KV
C 61026 86500 670 4600 HV-KERKO 100PF 20% 1KV
C 61032 84529 961 4700 ELKO 1000UF 20% 25V
C 61036 86500 670 4600 HV-KERKO 100PF 20% 1KV
C 61037 84520 970 5700 ELKO 28 1000UF 63V
C 61042 84529 961 0700 ELKO 2200UF 20% 16V
C 61061 86500 670 4600 HV-KERKO 100PF 20% 1KV

1

CHASSIS-FS-STEREO CUC 1830 DIGI BASIC

CHASSIS-TV-STEREO CUC 1830 DIGI BASIC

d©

SOFTWARESTAND < 19798-323.01 SOFTWAREVERSION < 19798-323.01
SOFTWARESTAND ≥ 19798-323.01 SOFTWAREVERSION ≥ 19798-323.01

S 29304 050 2900 NETZTEIL STAND BY POWER SUPPLY STAND BY

S 29303 399 5100 NETZ EINBAUGERAETESTECKER APPLIANCE COUPLER W.CABLE

53072/60006/61016/61026/6136/IC50020/ 53072/60006/61016/61026/6136/IC50020/
61001/61006/61030/61040 61001/61006/61030/61040

52003/D53071/53072/60006/61016/61026/ 52003/D53071/53072/60006/61016/61026/
61036/IC50010/61001/61006/61030/61040 61036/IC50010/61001/61006/61030/61040

X = SIEHE GESONDERTE E-LISTE X = SEE SEPARATE PARTS LIST

POS. NR. SACHNUMMER BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION

C 61064 84529 961 5000 ELKO 2200UF 20% 25V
C 61066 86500 670 4600 HV-KERKO 100PF 20% 1KV
C 62021
C 62022
C 62048
C 70509 84529 961 4700 ELKO 1000UF 20% 25V

6000

CD 21221 83250 041 4800 SMD DIODE LS 4148
CD 21222 83250 041 4800 SMD DIODE LS 4148
CD 21231 83250 041 4800 SMD DIODE LS 4148
CD 21232 83250 041 4800 SMD DIODE LS 4148
CD 32315 83094 553 3100 MELF Z-DIODE 33B 0,5W
CD 34513 83250 041 4800 SMD DIODE LS 4148
CD 34517 83250 041 4800 SMD DIODE LS 4148
CD 40008 83094 551 0100 MELF-Z DIODE 10 B 0,5W
CD 40015 83250 041 4800 SMD DIODE LS 4148
CD 41011 83250 041 4800 SMD DIODE LS 4148
CD 43025 83250 041 4800 SMD DIODE LS 4148
CD 52003 83250 041 4800 SMD DIODE LS 4148
CD 53019 83250 041 4800 SMD DIODE LS 4148
CD 55003 83094 550 4000 MELF-Z DIODE 3,9 B 0,5W
CD 55004 83250 041 4800 SMD DIODE LS 4148
CD 58001 83250 041 4800 SMD DIODE LS 4148
CD 58004 83250 041 4800 SMD DIODE LS 4148
CD 58007 83094 550 2800 MELF Z-DIODE 2,7 B 0,5W
CD 58011 83250 041 4800 SMD DIODE LS 4148
CD 58012 83250 041 4800 SMD DIODE LS 4148

SACH-NR. / PART NO.: 29701 096 6000/7200

S 86600 982 3800 SI-KERKO B-SS 2200PF 20% 400V
S 86600 982 3800 SI-KERKO B-SS 2200PF 20% 400V
S 86600 982 3400 SI-KERKO B-SS 1000PF 20% 400V

TV

POS. NR. SACHNUMMER BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION

CD 58021 83250 041 4800 SMD DIODE LS 4148
CD 58022 83250 041 4800 SMD DIODE LS 4148
CD 60201 83250 041 4800 SMD DIODE LS 4148
CD 60202 83250 041 4800 SMD DIODE LS 4148
CD 60223 83250 041 4800 SMD DIODE LS 4148
CD 70501 83094 550 5200 MELF-Z DIODE 5,1 B 0,5W
CD 70506 83250 041 4800 SMD DIODE LS 4148
CD 70507 83250 041 4800 SMD DIODE LS 4148
CD 70517 83250 041 4800 SMD DIODE LS 4148
CD 70521 83094 550 5200 MELF-Z DIODE 5,1 B 0,5W
CD 70522 83094 550 3300 MELF-Z DIODE 3,3 C 0,5W
CD 70523 83250 041 4800 SMD DIODE LS 4148
CD 70553 83250 041 4800 SMD DIODE LS 4148
CD 80060 83250 041 4800 SMD DIODE LS 4148
CD 80081 83250 041 4800 SMD DIODE LS 4148
CD 80085 83250 041 4800 SMD DIODE LS 4148
CD 80091 83094 550 3400 MELF Z-DIODE 3,3 B 0,5W
CD 81004 83250 041 4800 SMD DIODE LS 4148

CIC43010 83058 145 5100 SMD IC MC14551BD/R2 MOT
CT 21221 83010 068 4800 SMD-TRANS.BC 848 C

CT 21233 83010 068 4800 SMD-TRANS.BC 848 C
CT 32308 83010 038 5800 SMD-TRANS.BC 858 B
CT 32310 83010 038 5800 SMD-TRANS.BC 858 B
CT 32312 83010 038 5800 SMD-TRANS.BC 858 B
CT 32315 83010 038 5800 SMD-TRANS.BC 858 B
CT 40010 83010 048 4800 SMD-TRANS.BC 848 B
CT 43060 83010 048 4800 SMD-TRANS.BC 848 B
CT 43088 83010 048 4800 SMD-TRANS.BC 848 B
CT 43089 83010 038 5800 SMD-TRANS.BC 858 B
CT 43091 83010 038 5800 SMD-TRANS.BC 858 B
CT 43092 83010 048 4800 SMD-TRANS.BC 848 B
CT 43093 83010 048 4800 SMD-TRANS.BC 848 B
CT 43094 83010 048 4800 SMD-TRANS.BC 848 B
CT 43095 83010 048 4800 SMD-TRANS.BC 848 B
CT 46005 83010 048 4800 SMD-TRANS.BC 848 B
CT 58012 83010 048 4800 SMD-TRANS.BC 848 B
CT 60203 83010 048 4800 SMD-TRANS.BC 848 B
CT 60206 83010 068 5800 SMD-TRANS.BC 858 C
CT 60213 83010 038 5800 SMD-TRANS.BC 858 B
CT 61301 83010 048 4800 SMD-TRANS.BC 848 B
CT 61316 83010 048 4800 SMD-TRANS.BC 848 B
CT 70505 83010 048 4800 SMD-TRANS.BC 848 B
CT 70520 83010 068 4800 SMD-TRANS.BC 848 C
CT 70525 83010 068 5800 SMD-TRANS.BC 858 C
CT 80002 83010 068 5800 SMD-TRANS.BC 858 C
CT 80085 83010 038 5800 SMD-TRANS.BC 858 B
CT 81001 83010 048 4800 SMD-TRANS.BC 848 B
CT 81004 83010 048 4800 SMD-TRANS.BC 848 B

D 21212 83092 150 2000 DIODE 1 N 4004
D 32356 83092 150 2000 DIODE 1 N 4004
D 32357 83092 150 2000 DIODE 1 N 4004
D 40006

S 83092 150 2000 DIODE 1 N 4004

D 50013 83095 162 8300 DIODE BYV 28-200
D 52006 83092 150 2000 DIODE 1 N 4004
D 53008 83092 010 0500 DIODE BA157 AV619
D 53019 83097 090 0300 Z DIODE ZY 51 ITT
D 53071 83092 043 5900 DIODE BY359 1500 PHI/ 5TU

D 53072 83092 042 3000 DIODE BY 229-600
D 54001 83092 010 0500 DIODE BA157
D 55012 83097 203 3300 Z DIODE 33 C 0,5W
D 60006 83098 208 8000 DIODE MUR 880
D 60012 83095 167 5400 DIODE BYT53B TFK/
D 60014 83092 000 2100 DIODE BAV21 ITT/
D 60023 83085 605 2000 GLR.B 380 C 3700/2200
D 60202 83097 201 3100 Z DIODE 13 B 0,5W
D 60203 83097 200 8300 Z DIODE 8,2 B 0,5W

POS. NR. SACHNUMMER BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION

D 60207 83092 150 2000 DIODE 1 N 4004
D 60208 83092 150 2000 DIODE 1 N 4004
D 60221 83092 011 5900 DIODE BA159 AV619
D 60222

S 83096 631 8000 Z-DIODE BZT03D180

D 60223

S 83096 631 8000 Z-DIODE BZT03D180

D 61001 83095 167 5400 DIODE BYT53B TFK/
D 61011 83095 160 3800 DIODE BYV38 TFK
D 61012 83095 160 3800 DIODE BYV38 TFK
D 61016 83098 208 8000 DIODE MUR 880
D 61021

S 83095 171 7200 DIODE BYW172D TEMIC/

D 61026 83098 208 4000 DIODE MUR 840
D 61033 83092 150 2000 DIODE 1 N 4004
D 61036 83098 208 4000 DIODE MUR 840/
D 61061

S 83095 171 7200 DIODE BYW172D TEMIC/

D 61066

S 83095 171 7200 DIODE BYW172D TEMIC/

D 70508 83097 201 1600 Z-DIODE 15 C 0,5W
IC 32300 83057 954 0000 IC MSP3400C-PS PLCC

IC 32310 83052 057 0000 IC 78M05 2%
IC 34510 83053 347 8000 IC TDA4780V3
IC 40020 83053 372 6100 IC TDA7262 SGS
IC 41010 83053 330 0600 IC TDA3006 SMI
IC 43080 83053 664 2500 IC TEA6425 SGS
IC 50010 83053 441 7300 IC TDA4173AF
IC 55010 83053 381 4500 IC TDA8145
IC 58010 83052 043 9300 IC LM393P TID/
IC 60010 83053 546 0500 IC TDA4605/3
IC 61001 83052 043 1700 IC LM317T NSC/MOT/SGS
IC 61006 83052 043 1700 IC LM317T NSC/MOT/SGS
IC 61030 83052 043 1700 IC LM317T NSC/MOT/SGS
IC 61040 83052 043 5000 IC LM350T
IC 61310 83052 043 5700 IC LM358N NSC/TID/MOT/
IC 80040 83052 100 6500 IC MC33164P-5RP
IC 80050 83059 452 5100 IC SDA5250D49
IC 80060 19798 323 0400 IC 27C040-150NS PROG.KPL
IC 80065 83051 240 0800 IC ST24C08 SGS
IC 80070 83056 024 1000 IC X24C02P XICOR/
IC 80090 83052 043 9300 IC LM393P TID/

L 32342 81405 232 4900 DR ST 0411-GRP 10UH 10%
L 34517 81405 263 6100 DR 0411 10UH 5%
L 46021 81405 229 0300 DR ST 0411 1,5UH 2% SIE
L 53001 81049 820 5600 FERRITPERLE HF70 BTL 3,5X
L 53002 81049 820 5600 FERRITPERLE HF70 BTL 3,5X
L 53003 81049 820 5600 FERRITPERLE HF70 BTL 3,5X

L 53011 81405 052 4900 DR A AX-GA 10UH 10%
L 53012 09240 114 0400 DROSSEL 1,5 MH/CHOKE COIL
L 53021 29203 122 9700 LINEARITAETSREGLER (70CM)

L 53074 09246 859 5500 BRUECKENSPULE M.KERN
L 55014 09245 816 0100 O/W AUSKOPPELSPULE
L 60006 29701 739 0800 DAEMPFUNGSPERLE UV 930 30

L 61011 81049 820 1400 DAEMPF-PERLE 433003038102
L 61016 81049 820 1400 DAEMPF-PERLE 433003038102
L 61021 81049 820 1400 DAEMPF-PERLE 433003038102
L 61026 81049 820 1400 DAEMPF-PERLE 433003038102
L 61036 81049 820 1400 DAEMPF-PERLE 433003038102
L 61061 81049 820 1400 DAEMPF-PERLE 433003038102

L 61062 81405 050 6500 DR A AX-GA 47UH 5%
L 61066 81049 820 1400 DAEMPF-PERLE 433003038102

L 61067 81405 050 6500 DR A AX-GA 47UH 5%
L 70508 09241 035 9700 STABKERNDROSSEL

L 70555 81405 263 6100 DR 0411 10UH 5%
OK 60031

S 83060 000 1200 OPTOKOPPLER CNY17F1/

FERRITE BEAD

LINEARITY CONTROL
BRIDGE COIL
E/W DECOUPLING COIL

DAMPING BEAD

DAMPING BEAD

BAR CORE CHOKE COIL

Ersatzteillisten / Spare Parts Lists CUC 1806 / 1828 / 1830

Btx *32700#

ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION

Btx *32700#

ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION

GRUNDIG Service 15

CUC 1806 / 1828 / 1830 Ersatzteillisten / Spare Parts Lists

POS. NR. SACHNUMMER BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION

OK 60046

S 83060 000 1200 OPTOKOPPLER CNY17F1/

Q 32305 83824 391 8600 QUARZ #439-9 18,432MHZ 12PF
Q 80055 86023 311 5500 KERRES #155 18MHZ

R 21101

S 87053 210 2000 MOW 0411 6,2 OHM 5%

R 21212 87000 075 4900 KSW 0207 1,5 MOHM 5%
R 32315

S 87053 700 9900 MOW 0922 12 KOHM 5%

R 32357

S 87011 210 2700 KSW SI B 12 OHM 5%

R 32359

S 87003 290 4700 KSW NB 0207 82 OHM 5%

R 40013

S 87053 290 7300 MOW 0411 1 KOHM 5%

R 40017

S 87003 290 0700 KSW NB 0207 1,8 OHM 5%
S 87003 290 0700 KSW NB 0207 1,8 OHM 5%

R 40027
R 40031

S 87003 290 3100 KSW NB 0207 18 OHM 5%

R 41016

S 87003 290 2700 KSW NB 0207 12 OHM 5%

R 43004

S 87011 210 1300 KSW SI B 3,3 OHM 5%
S 87011 210 1300 KSW SI B 3,3 OHM 5%

R 43098
R 50007

S 87663 272 0600 MSW 0207 1,6 OHM 2% 6000
S 87663 274 0500 MSW 0207 1,5 OHM 1% 7200

R 50007
R 50008

S 87663 272 0600 MSW 0207 1,6 OHM 2% 6000
S 87663 274 0500 MSW 0207 1,5 OHM 1% 7200

R 50008
R 50027

S 87001 212 0500 KSW 0207 1,5 OHM 5%

R 50029

S 87663 570 5900 MSW 0414 270 OHM 5%

R 52001

S 87053 290 1700 MOW 0411 4,7 OHM 5%

R 52003

S 87350 640 3900 DRW 4 39 OHM 5%
S 87053 690 0300 MOW 0617 1,2 OHM 5%

R 52006
R 53002

S 87001 212 0500 KSW 0207 1,5 OHM 5%
S 87001 212 0500 KSW 0207 1,5 OHM 5%

R 53003
R 53008

S 87003 290 9700 KSW NB 0207 10 KOHM 5%
S 87302 800 2100 DRW SI S11 7W 6,8 OHM 5%

R 53016
R 53021

S 87053 690 6300 MOW 0617 390 OHM 5%

R 54001

S 87350 030 3300 DRW 0,75W 0,33 OHM 10%

R 55012

S 87053 690 6500 MOW 0617 470 OHM 5%

R 55014

S 87012 308 1700 NKS 3 4,7 OHM 5%

R 58001 87650 983 0400 MSW 0207 20 KOHM 2%
R 60008 87301 793 0100 DRW 7 15 KOHM 10%
R 60016

S 87053 700 4300 MOW 0922 56 OHM 5%

R 60029

S 87053 691 1300 MOW 0617 47 KOHM 5%

R 60207

S 87003 290 1700 KSW NB 0207 4,7 OHM 5%

R 60211

S 87650 491 5500 MSW 0414 2,7 MOHM VDE

R 60212

S 87650 491 5500 MSW 0414 2,7 MOHM VDE

R 61001 87900 500 1700 ESTR.SK10-A 220 OHM LIN
R 61022

S 87322 960 1100 DRW 6,5 2,7 OHM 10%

R 61031 87900 500 2500 ESTR.SK10-A 470 OHM LIN
R 61033

S 87053 700 5800 MOW 0922 100 OHM 10%

R 61041 87900 500 1700 ESTR.SK10-A 220 OHM LIN
R 61313 87900 500 5400 ESTR.SK10-A 22 KOHM LIN
R 62049

S 87663 491 5500 MSW SI 0414 2,7 MOHM 5%

SI 60001

S 83156 202 2500 SI LOET T2A 250V

SI 60201

S 83156 070 2600 SI LOET T100MA 250V

SI 61022

S 83156 190 2800 SI LOET T1,6A 250V

SI 61026

S 83156 210 2700 SI LOET T2,5A 250V AV330

SI 61036

S 83156 210 2700 SI LOET T2,5A 250V AV330

SI 61061

S 83156 202 2500 SI LOET T2A 250V

SI 61066

S 83156 202 2500 SI LOET T2A 250V

T 40010 83032 873 6800 TRANS.BC 368
T 50028 83022 105 4400 TRANS.BD 538
T 50029 83022 105 4300 TRANS.BD 537 SGS
T 52003 83022 180 4300 TRANS.BDX 43
T 53001 83026 253 3100 TRANS 2SC5331
T 60006 83028 050 5000 TRANS IRF PC50
T 60223 83022 690 9100 TRANS.BUZ 90 A TYP 2/3

POS. NR. SACHNUMMER BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION

TR 52001 09246 867 9700 UEBERTRAGER VOGT
TR 53010

S 29201 680 0100 TRAFO DIODEN-SPLIT

TR 60001

S 29201 568 9700 TRAFO SPERRWANDLER

TR 60220

S 29201 701 9700 TRAFO STAND-BY

TRANSFORMER
DIODE SPLIT TRANSFORMER
B.O.-TYPE CONVERTER

TRANSFORMER
TRANSFORMER STAND-BY

Es gelten die Vorschriften und Sicherheitshinweise
gemäß dem Service Manual "Sicherheit", Sach-Num­mer 72010 800 0000, sowie zusätzlich die eventuell
abweichenden, landesspezifischen Vorschriften!

Btx *32700#

The regulations and safety instructions shall be valid

!

as provided by the "Safety" Service Manual, part
number 72010 800 0000, as well as the respective

( ! )

national deviations.

ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION

GRUNDIG Service

Kundendienst Europa

GRUNDIG
Kundendienst West
Horbeller Str. 19

50858 Köln

0 22 34/95 81-251

GRUNDIG
Kundendienst Mitte
Dudenstr. 45-53

68167 Mannheim

06 21/33 76-70

Kundendienst Deutschland

GRUNDIG ESPAÑA S.A.
Solsonés, 2 planta baja B3
Edificio Muntadas (Mas Blau)

E-08820 El Prat De Llobregat (Barcelona)

00 34-93-4 79 92 00

GRUNDIG BELUX N.V.
Deltapark, Weihoek 3, Unit 3G

B-1930 Zaventem

00 32-2-7 16 04 00

GRUNDIG UK LTD.
Elstree Way, Borehamwood, Herts, WD6 1RX

GB Großbritannien/Great Britain

00 44-1 81-3 24 94 00

GRUNDIG IRELAND LTD.
2 Waverley Office Park, Old Naas Road

EIR Dublin 12

0 03 53-1-4 50 97 17

GRUNDIG FRANCE S.A.
5 Boulevard Marcel Pourtout

F-92563 Rueil Malmaison Cedex

00 33-1-41 39 26 26

GRUNDIG SCHWEIZ AG
Steinacker Str. 28

CH-8302 Kloten

00 41-1-8 15 81 11

GRUNDIG PORTUGUESA
Comércio de Artigos Electrónicos, Lda.
Rua Bento de Jesus Caraça 17

P-1495 1495 Cruz Quebrada, Lisboa

0 03 51-1-4 19 75 70

GRUNDIG
Kundendienst Nord
Kolumbusstr. 14

22113 Hamburg

0 40/7 33 31-0

GRUNDIG
Kundendienst Ost
Wittestr. 30e

13509 Berlin

0 30/4 38 03-21

GRUNDIG
Kundendienst Süd
Beuthener Str. 65

90471 Nürnberg

09 11/7 03-0

GRUNDIG NEDERLAND B. V.
Gebouw Amstelveste
Joan Muyskenweg 22

NL-1096 CJ Amsterdam

00 31-20-5 68 15 68

GRUNDIG ITALIANA S.P.A.
Via G.B. Trener, 8

I-38100 Trento

00 39-461 89 31 11

GRUNDIG OY
Luoteisrinne 5

SF-02271 Espoo

0 03 58-9-8 04 39 00

GRUNDIG AUSTRIA Ges.m.b.H.
Breitenfurter Straße 43-45

A-1120 Wien

00 43-1-8 11 17 0

GRUNDIG POLSKA SP.Z.O.O.
Ul. Czéstochowska 140

PL-62800 Kalisz

00 48-62-7 66 77 70

GRUNDIG NORGE A. S.
Glynitveien 25, Postboks 234

N-1401 Ski

00 47-64 87 82 00

GRUNDIG DANMARK A/S
Lejrvej 19

DK-3500 Værløse

00 45-44 48 68 22

GRUNDIG SVENSKA AB
Albygatan 109 d, Box 4050

S-17104 Solna

00 46-8-6 29 85 30

Technical Service
Unit 35. Woodside Park, Wood Street
Rugby, Warwickshire, CV21 2NP
Großbritannien/Great Britain
00 44-1 78-8 57 00 88

Änderungen vorbehalten Printed in Germany Service Manual Sach-Nr. / Part No. 72010 021 1600
Subject to alteration VK 22 0898 8002/8012, 8003/8013, 8005/8015
