Grundig 17 LW 45-7510 TOP, 15 LCD 38-7510 TOP, 20 LCD 51-7510 TOP User Manual
ǵ
COLOR
TELEVISION
AMIRA 15
LCD 38-7510 TOP
AMIRA 17
LW 45-7510 TOP
AMIRA 20
LCD 51-7510 TOP
DEUTSCH
ENGLISH
FRANÇAIS
ITALIANO
NEDERLANDS
TÜRKÇE
POLSKI
2
INHALT
__________________________________________________
3 Aufstellen und Sicherheit
4-5 Anschließen/Vorbereiten
4-5 Antenne und Netzkabel anschließen
5 Batterien in die Fernbedienung einlegen
5 Neigungswinkel des Bildschirmes anpassen
6-8 Auf einen Blick
6 Die Bedienelemente des Fernsehgerätes
6 Die Anschlüsse des Fernsehgerätes
7-8 Die Fernbedienung
9-12 Einstellungen
9 Fernseh-Programme einstellen – automatisch
9-10 Programmbelegung ändern
11 Bild-Einstellungen
11-12 Ton-Einstellungen
13-14 Fernseh-Betrieb
13 Grundfunktionen

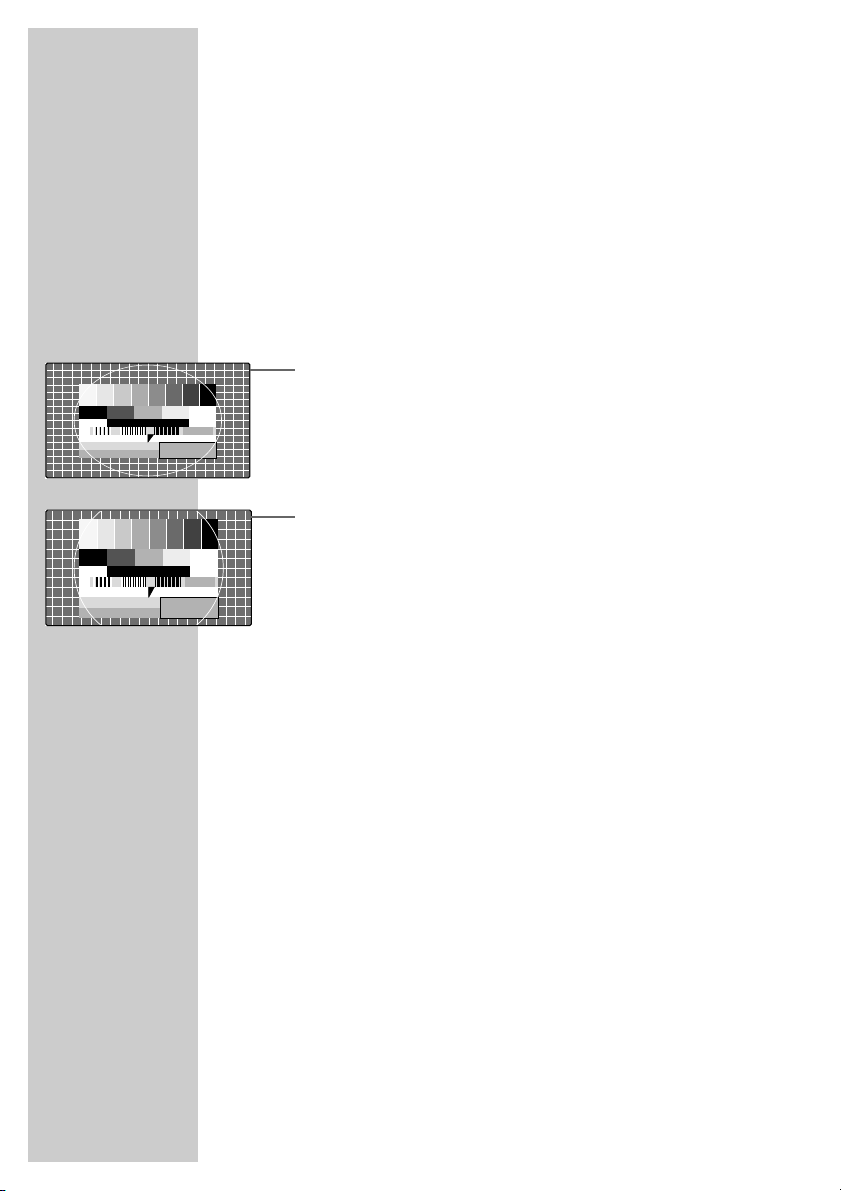

14 Bildformat-Umschaltung
14 Zapp-Funktion
15-16 Videotext-Betrieb
15 TOP-text- oder FLOF-text-Betrieb
15 Normaltext-Betrieb
15-16 Weitere Funktionen
17 Komfort-Funktionen
17 Komfortfunktionen mit dem Menü »SONDERFUNKTIONEN«
18-20 Betrieb mit externen Geräten

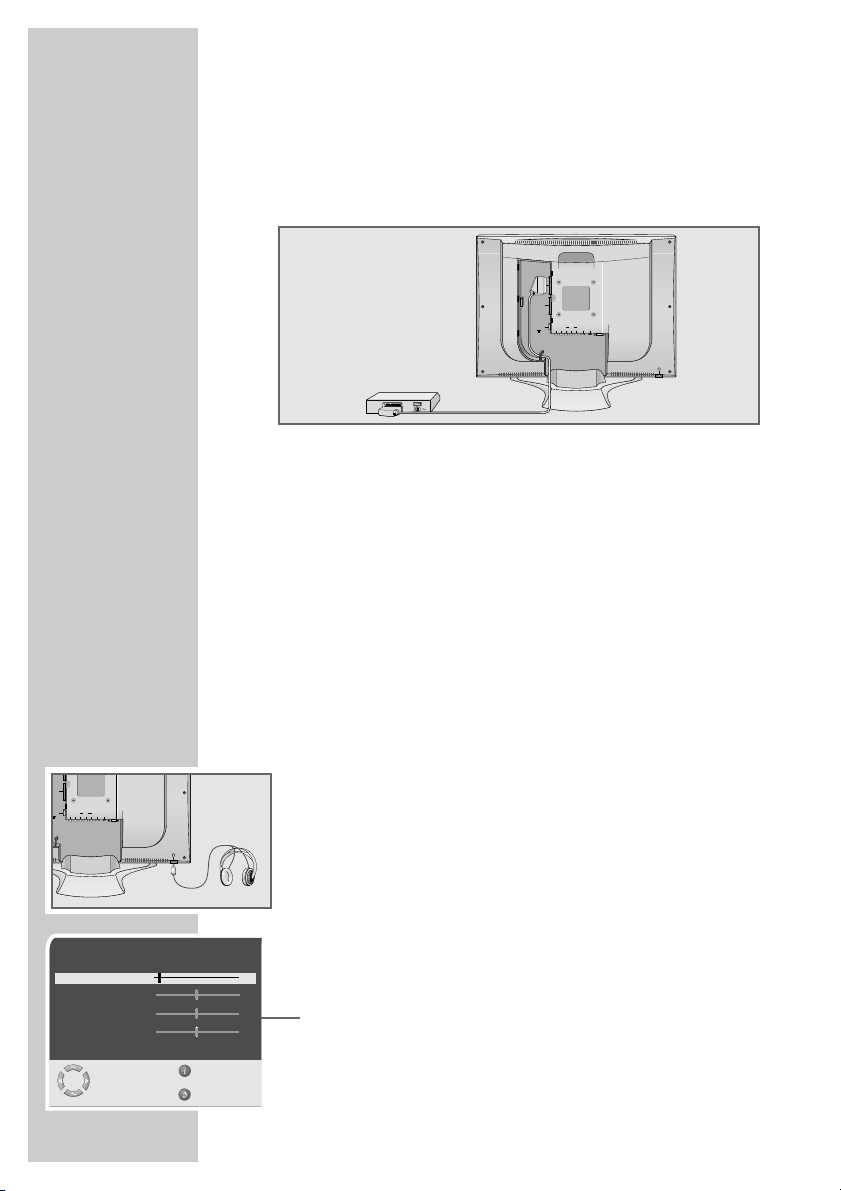

18 Decoder oder Satellitenreceiver
18 Kopfhörer
19 Videorecorder, DVD-Player oder Set Top-Box

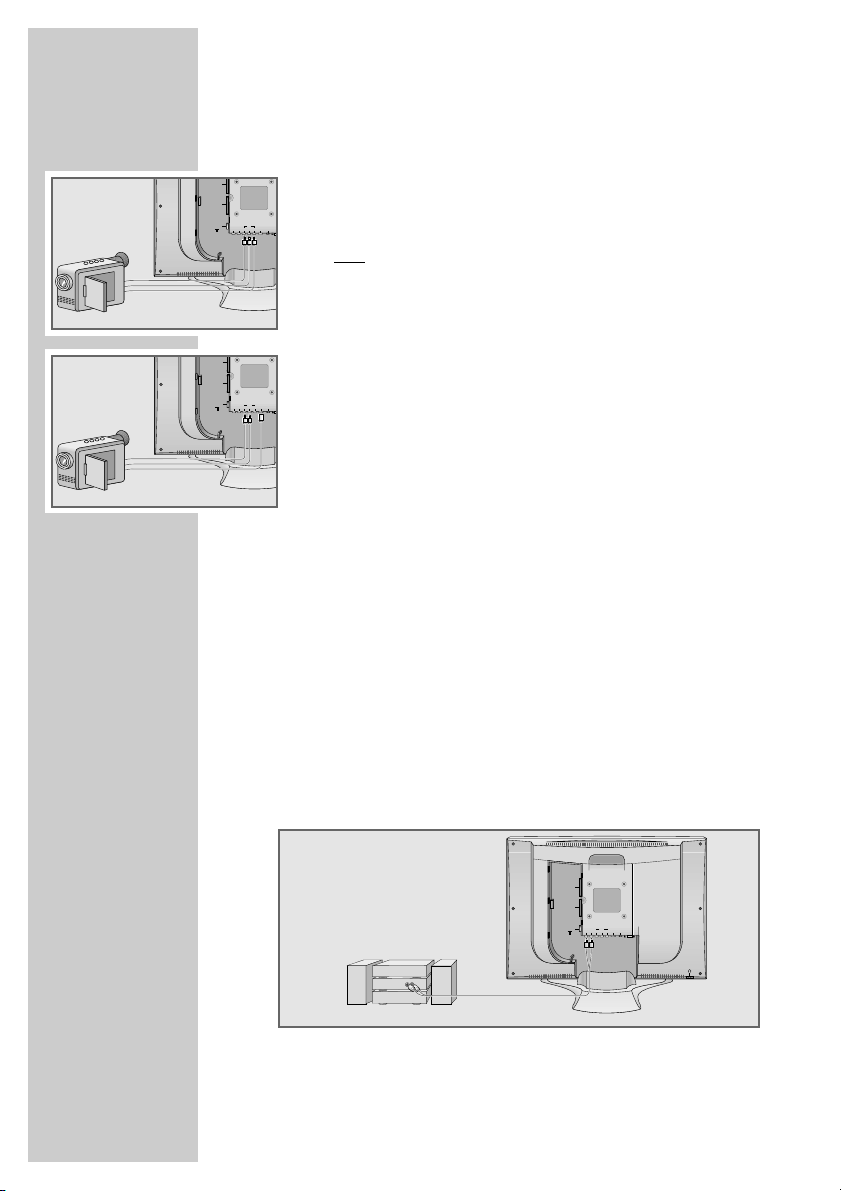

20 Camera-Recorder
20 HiFi-Anlage
21 Betrieb als PC-Monitor
21 PC anschließen
21 Programmplatz für den PC anwählen
21 Einstellungen für den PC
22-24 Sondereinstellungen
22-24 Fernseh-Programme einstellen
25-26 Informationen
25 Technische Daten
25 Service Hinweise für den Fachhandel
25 GRUNDIG Service
26 Störungen selbst beheben
DEUTSCH
3
AUFSTELLEN UND SICHERHEIT
_________
Beachten Sie beim Aufstellen des Fernsehgerätes bitte die folgenden
Hinweise:
Dieses Fernsehgerät ist für den Empfang und die Wiedergabe von Bildund Tonsignalen bestimmt.
Jede andere Verwendung ist ausdrücklich ausgeschlossen.
Der ideale Betrachtungsabstand beträgt 5 mal die Bildschirmdiagonale.
Fremdlicht auf dem Bildschirm beeinträchtigt die Bildqualität.
Achten Sie auf genügend große Abstände in der Schrankwand.
Das Fernsehgerät ist für den Betrieb in trockenen Räumen bestimmt.
Sollten Sie es dennoch im Freien betreiben, sorgen Sie unbedingt dafür,
dass es vor Feuchtigkeit (Regen, Wasserspritzer) geschützt ist. Setzen
Sie das Fernsehgerät keinerlei Feuchtigkeit aus.
Stellen Sie keine mit Flüssigkeiten gefüllten Gefäße (Vasen oder Ähnliches) auf das Fernsehgerät. Das Gefäß kann umkippen und die Flüssigkeit kann die elektrische Sicherheit beeinträchtigen.
Stellen Sie das Fernsehgerät auf eine ebene und harte Unterlage. Legen
Sie keine Gegenstände (zum Beispiel Zeitungen) auf das Fernsehgerät
und keine Deckchen oder Ähnliches unter das Fernsehgerät.
Stellen Sie das Fernsehgerät nicht in unmittelbare Nähe der Heizung
oder in die pralle Sonne, dadurch wird die Kühlung beeinträchtigt.
Wärmestaus sind Gefahrenquellen und beeinträchtigen die Lebensdauer des Fernsehgerätes. Lassen Sie sicherheitshalber von Zeit zu Zeit die
Ablagerungen im Fernsehgerät vom Fachmann entfernen.
Sie dürfen das Fernsehgerät auf keinen Fall öffnen. Für Schäden, die
durch unsachgemäße Eingriffe entstehen, geht der Anspruch auf
Gewährleistung verloren.
Achten Sie darauf, dass das Netzkabel und der Netzadapter nicht
beschädigt wird.
Das Fernsehgerät darf nur mit dem beiliegenden Netzkabel/Netzadapter betrieben werden.
Gewitter stellen eine Gefahr für jedes elektrische Gerät dar. Auch wenn
das Fernsehgerät ausgeschaltet ist, kann es durch einen Blitzschlag in
das Stromnetz und/oder die Antennenleitung beschädigt werden. Bei
einem Gewitter müssen Sie immer den Netz- und den Antennenstecker
ziehen.
Reinigen Sie den Bildschirm nur mit einem feuchten, weichen Tuch. Verwenden Sie nur klares Wasser.
! SERVICE !! SERVICE !
10
cm
20
cm
! SERVICE !
TV R
20 cm
AV 1
AV 2
AUDIO OUT
AV 3
ANT IN
L VideoR
S-VHSDC 15V
R
L
PC INPUT
AV 1
AV 2
AUDIO OUT
AV 3
ANT IN
L VideoR
S-VHSDC 15V
R
L
mira
A
mira
A
mira
A
PC INPUT
olf
G
Krieg am
10
cm
4
Antenne und Netzkabel anschließen
1 Die Abdeckung (A) abnehmen.
2 Antennenkabel der Hausantenne in die Antennenbuchse »ANT IN
Ä«
des Fernsehgerätes stecken.
3 Beigepacktes Netzkabel in die Netzbuchse des Netzgerätes stecken.
4 Stromkabel des Netzteiles in die Buchse »DC 12V« (Amira 15 und
Amira 17) oder in die Buchse »DC 15V« (Amira 20) des Fernsehgerätes
stecken.
5 Stecker des Netzkabels in eine Schutzkontaktsteckdose mit Erdung
stecken.
Hinweis:
Schließen Sie das Fernsehgerät nur mit dem mitgelieferten Netzkabel an
eine geeignete Schutzkontaktsteckdose mit Erdung an.
Verwenden Sie keine Adapterstecker oder Verlängerungskabel, die
nicht den geltenden Sicherheitsnormen entsprechen und nehmen Sie
auch keinen Eingriff an dem Netzkabel vor.
6 Die Abdeckung (A) anbringen.
ANSCHLIESSEN/VORBEREITEN
_________
A
2
3
4
5
AV 1
AV 2
AUDIO OUT
AV 3
ANT IN
L VideoR
S-VHS DC 15V
R
L
PC INPUT
TV R
AV 1
AV 2
ANT IN
AUDIO OUT
AV 3
L VideoR
S-VHS DC 15V
R
L
PC INPUT
DEUTSCH
5
Batterien in die Fernbedienung einlegen
1 Batteriefach öffnen, dazu Deckel abnehmen.
2 Batterien einlegen (Typ Mignon, z.B. UM-3 oder AA,
2x1,5V).
Dabei Polung beachten (im Batteriefachboden markiert).
3 Batteriefach schließen.
Hinweis:
Wenn das Fernsehgerät auf die Fernbedienbefehle nicht
mehr richtig reagiert, können die Batterien verbraucht
sein. Verbrauchte Batterien unbedingt entfernen.
Für Schäden, die durch ausgelaufene Batterien entstehen, kann nicht gehaftet werden.
Umwelthinweis
Die Batterien – auch schwermetallfreie – dürfen nicht im
Hausmüll entsorgt werden. Verbrauchte Batterien müssen
in die Altbatteriesammelgefäße bei Handel und öffentlich-rechtlichen Entsorgungsträgern gegeben werden.
Neigungswinkel des Bildschirmes anpassen
1 Standfuß des Fernsehgerätes festhalten.
2 Bildschirm vorsichtig nach vorne oder hinten schwenken.
ANSCHLIESSEN/VORBEREITEN
_________
mira
A
6
Die Bedienelemente des Fernsehgerätes
•
Betriebsanzeige.
+P – Schalten das Fernsehgerät aus
Stand-by ein;
schrittweise Programmwahl.
TV/AV Wählt AV-Programmplätze und
das zuletzt gesehene FernsehProgramm.
MENU Ruft das Menü »INFO« auf.
+
z – Verändern die Lautstärke.
IO Schaltet das Fernsehgerät in
Stand-by und wieder aus.
Die Anschlüsse des Fernsehgerätes
AV 1 Euro/AV-Buchse (FBAS, RGB, S-Video).
AV 2 Euro/AV-Buchse (FBAS) – nur Amira 17/20.
ANT IN
Ä Antennenbuchse.
AUDIO OUT L R Tonsignal-Ausgang.
AV 3 L R VIDEO Ton-/Bildsignal-Eingang.
S-VHS Bildsignal-Eingang S-VHS.
y Kopfhöreranschluss (3,5 mm ø Klinke).
PC INPUT VGA Anschluss für PC.
DC 12V Anschlussbuchse für Netzteil (Amira 15/17).
DC 15V Anschlussbuchse für Netzteil (Amira 20).
AUF EINEN BLICK
________________________________
AV 1
AV 2
ANT IN Ä
PC INPUT
y
AUDIO OUT L R
DC 12 V Amira 15/17
DC 15 V Amira 20
AV 3 L R VIDEO S-VHS
+
P
–
TV/AV
MENU
+
z
–
IO
mira
A
ANT IN
AV 1
AV 2
AUDIO OUT
AV 3
R
L VideoR
S-VHS DC 15V
L
PC INPUT
DEUTSCH
7
AUF EINEN BLICK
________________________________

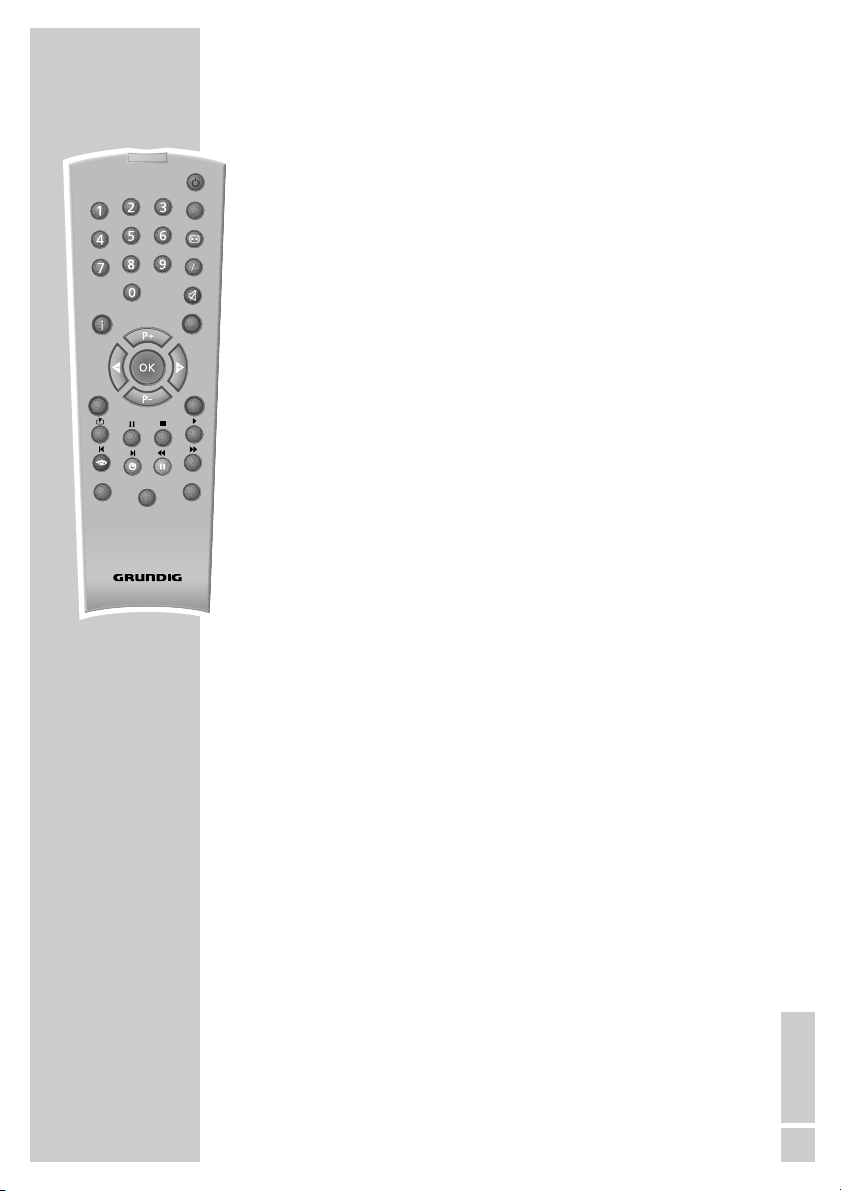

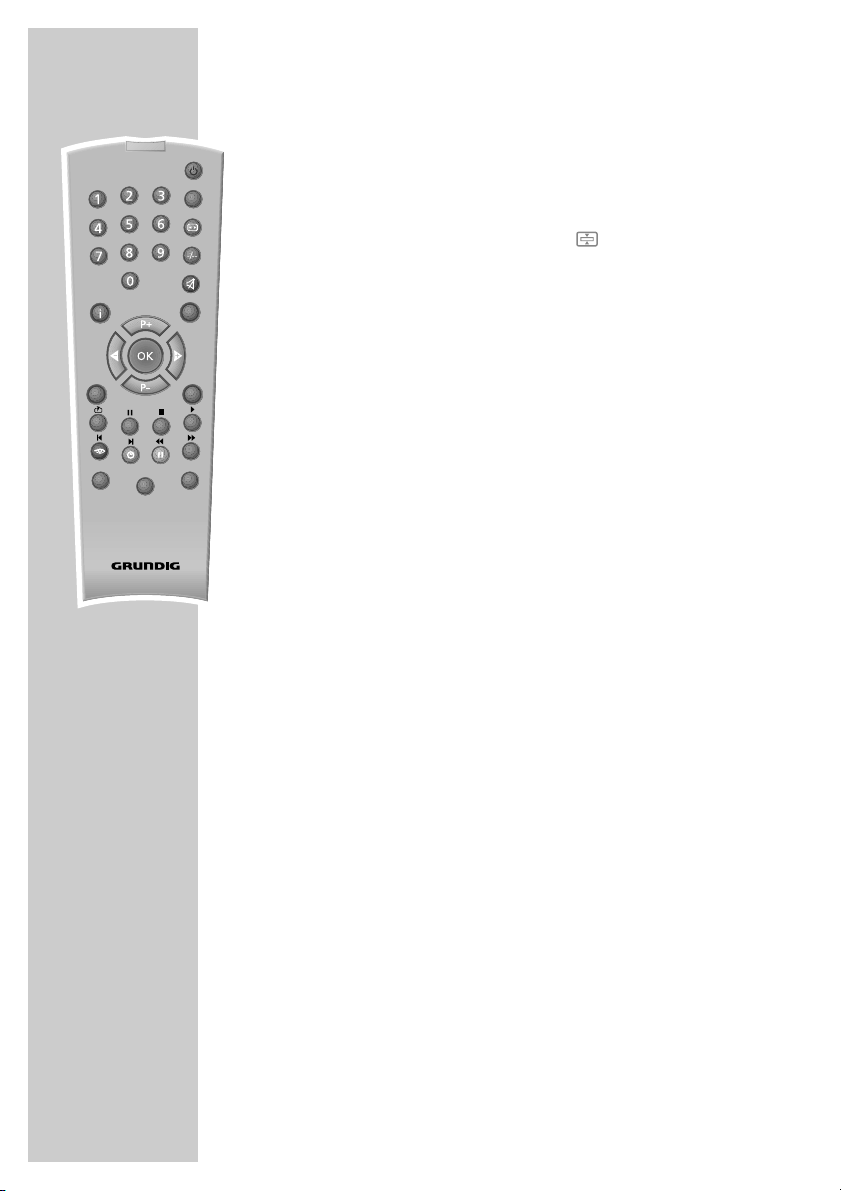

Die Fernbedienung
Ǽ Schaltet das Fernsehgerät ab (Stand-by).
PIP Taste ohne Funktion.
E
Schaltet das Bildformat um.
-/-- Schaltet auf den Programmplatz PC;
schaltet auf doppelte Zeichengröße im VideotextBetrieb.
1…0 Schalten das Fernsehgerät aus Stand-by ein;
wählen Programme direkt.
d Ton ein/aus (stummschalten).
i Ruft das Menü »INFO« auf und schaltet es wieder ab;
schaltet alle Menüs ab.
Z Zapp-Funktion.
P+, P- Schalten das Fernsehgerät aus Stand-by ein;
wählen Programme schrittweise;
bewegen Cursor nach oben/unten.
ǸǷ Ändern die Lautstärke;
bewegen Cursor nach links/rechts.
OK Ruft die Programmbelegung auf;
aktiviert verschiedene Funktionen.
TXT Schaltet um zwischen Videotext-Betrieb und TV-
Betrieb.
AV Wählt AV-Programmplätze und das zuletzt gesehene
Fernseh-Programm.
SCAN Antwortfreigabe im Videotext-Betrieb.
PAP Seitenstop im Videotext-Betrieb.
SIZE Wählt Unterseiten im Videotext-Betrieb.
POS Aktualisiert eine Seite im Videotext-Betrieb.
TXT
SCAN
VCR
SIZEPAP
SAT
Tele Pilot 160 C
PIP
z
AV
POS
d
DVD
8
AUF EINEN BLICK
________________________________
z
Wählt verschiedenen Bildeinstellungen an;
blättert im Videotext-Betrieb eine Seite zurück.
Ȅ Uhrzeit ein;
blättert im Videotext-Betrieb zur nächsten Seite.
ǷǷ
Wählt gewünschtes Kapitel im Videotext-Betrieb.
F
Wählt verschiedenen Toneinstellungen an;
wählt gewünschtes Thema im Videotext-Betrieb.
VCR, SAT Schaltet auf die Bedienung eines GRUNDIG Video-
DVD recorders, GRUNDIG Satelliten-Receivers oder
GRUNDIG DVD-Players.
Entsprechende Taste (»VCR«, »SAT«, »DVD«) ge-
drückt halten. Anschließend gewünschte Taste drücken.
Hinweis:
Welche Funktionen Sie ausführen können, hängt von
der Ausstattung des Gerätes ab.
Probieren Sie es einfach aus.
TXT
SCAN
VCR
SIZEPAP
SAT
Tele Pilot 160 C
PIP
z
AV
POS
d
DVD
