URANIUM SERIE
SQ Mittelton-/Breitband-Lautsprecher
GZUF 60SQ-A
#
(AWV2.1)
Bedienungsanleitung
Deutsche Version
1
Page 2
GROUND ZERO GZUF 60SQ-A
URANIUM SERIES
Einleitung
Vielen Dank, dass Sie sich für ein GROUND ZERO Produkt entschieden haben! Wir wünschen Ihnen
viel Freude mit ihren neuen Mittelton-/Breitband-Lautsprechern aus der URANIUM Serie.
Die Bedienungsanleitung beinhaltet alle notwendigen Informationen zum Anschluss dieser
klangstarken Lautsprecher für Ihr Fahrzeug. Bitte lesen sie diese sorgfältig durch. Sollten Sie weitere
Fragen zum Produkt haben, wenden Sie sich bitte an den Fachhandel oder an unseren Customer
Support. Lautsprecher sind ein wichtiger Bestandteil Ihres Car-Audio-Systems. Bitte bedenken Sie
jedoch, dass diese ihre volle Leistungsfähigkeit nur erreichen können, wenn alle weiteren
Komponenten des gesamten Systems sorgfältig aufeinander abgestimmt sind. Daher wird
empfohlen, für die Zusammenstellung der Anlage sowie deren Einbau und Abstimmung den
Fachhandel oder eine spezialisierte Fachwerkstatt zu konsultieren. Wir wünschen Ihnen viel Freude
mit der herausragenden Klangqualität dieses, von begeisterten Entwicklern erschaffenen Produktes.
URANIUM Serie – Erstaunliche Klangqualität
Produkte, welche zur URANIUM Serie von GROUND ZERO zählen, beeindrucken durch ihre
besonders hohe Klangqualität und sehr gute Verarbeitung.
Jedes Produkt der URANIUM-Reihe wurde sorgfältig entwickelt, um den Anforderungen
Musikbegeisterter mit hohen audiophilen Erwartungen gerecht zu werden und bietet dabei ein sehr
gutes Preis-Leistungsverhältnis. Die Anwendung aller im SQ-Wettbewerb über die vergangenen Jahre
gesammelter Erfahrungen fließen bei der Entwicklung jedes Produktes ein. Eine sorgfältige
Abstimmung des Klanges und der Produktdetails führen letztlich zu beeindruckenden Ergebnissen
und einer erstaunlichen Audiowiedergabe. Die ausgezeichneten Verstärker weisen bereits durch ihre
Bezeichnung auf den Hauptzweck hin: SQ, also Klangqualität weit über dem Durchschnitt!
Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Bearbeitung kann nur nach vorheriger
Absprache und Übergabe in der Originalverpackung sowie mit einer Kopie des originalen Kaufbeleges und
einer genauen Fehlerbeschreibung erfolgen. Von der Gewährleistung ausgeschlossen sind jedoch Defekte, die
nachweislich durch Überlastung, unsachgemäßen Betrieb oder Installation oder durch die Teilnahme an
Wettbewerben entstanden sind. GROUND ZERO behält sich das Recht vor, Änderungen oder Verbesserungen
an dem Produkt vorzunehmen ohne Kunden darüber zu informieren.
Allgemeine Einbauhinweise
• Niemals Löcher in den Tank, die Bremsleitung, Kabel oder andere wichtige Fahrzeugteile bohren!
• Kabel niemals über scharfe Kanten führen, die zu Beschädigungen führen könnten
• Signal- und Lautsprecherkabel nicht in der Nähe von Antennen-Elektronik oder Antennenkabel
verlegen, die für den Radioempfang wichtig sind
• Signal- und Lautsprecherkabel weitestgehend getrennt von stromführenden Kabeln verlegen
Gewährleistung
Page 3
GROUND ZERO GZUF 60SQ-A
URANIUM SERIES
URANIUM SERIE
SQ Mittelton-/Breitband-Lautsprecher
GZUF 60SQ-A
Hauptmerkmale
• Mittelton-/Breitbandlautsprecher mit hoher Klangqualität
®
• Klippel
optimiert
• Schwarz-eloxierte Aluminium-Membran
• GZ-Design Kunststoff-Korb
• Hocheffizienter, linearisierter Neodym-Antrieb
• Langlebige Gummisicke
• GZ-Design Hexagon-Schutzgitter
(zwei mögliche Montagevarianten)
Page 4
GROUND ZERO GZUF 60SQ-A
URANIUM SERIES

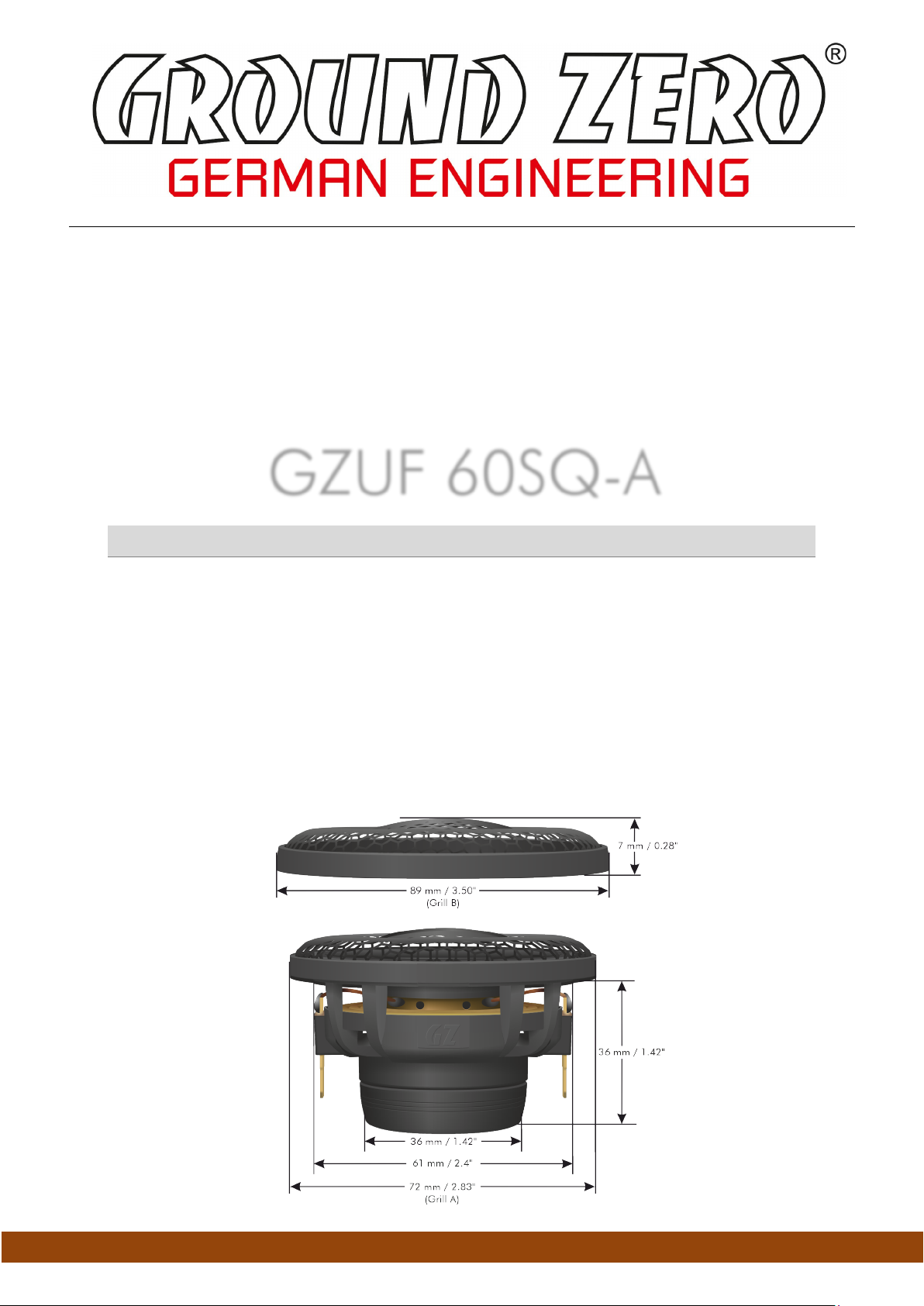

Abmessungen
Modell
GZUF 60SQ-A
Kategorie
Impedanz (nominal)
Frequenzgang
Korbmaterial
Membran
Antrieb
Schwingspule
Belastbarkeit (RMS)
Belastbarkeit (max.)
Resonanzfrequenz
Wirkungsgrad (SPL)
Re
Q
ms
Q
es
Q
ts
V
as
M
ms
B
L
R
ms
C
ms
L
E
Xmax (Auslenkung)
Technische Daten
60 mm SQ Mittelton-/Breitbandlautsprecher
4 Ohm
300 Hz – 20 kHz
Faserverstärkter Kunststoff
Schwarz eloxiertes Aluminium
Neodym-Magnet
25 mm Kupfer
50 Watt (300 Hz HPF @ 12dB/Okt.)
80 Watt (300 Hz HPF @ 12dB/Okt.)
Technische Parameter (TSP)
150 Hz
84 dB
3.9 Ohm
5.12
0.74
0.64
0.5 Liter
1.9 g
3.0 Tm
0.3 kg/s
0.68 mm/N
0.12 mH
4 mm gesamt
Außendurchmesser (A)
Einbaudurchmesser (B)
Einbautiefe (C)
Abmessungen
89 mm / 72 mm (mit/ohne Montagering)
61 mm
36 mm
Verified with KLIPPEL®
GROUND ZERO is using the worldwide accepted KLIPPEL® R&D Analyzer KA3 measurement system for speaker
development during the German in-house development as well as for QC reporting for most production lines at the
factory. The results of LPM and LSI measurements are the basis for evaluating and verifying further development
enabling to offer perfectly working products in any practical application. Continuous and advanced trainings for
development employees ensure the highest possible qualification.
KLIPPEL® is a registered trademark of KLIPPEL GmbH
Page 5
GROUND ZERO GZUF 60SQ-A
URANIUM SERIES

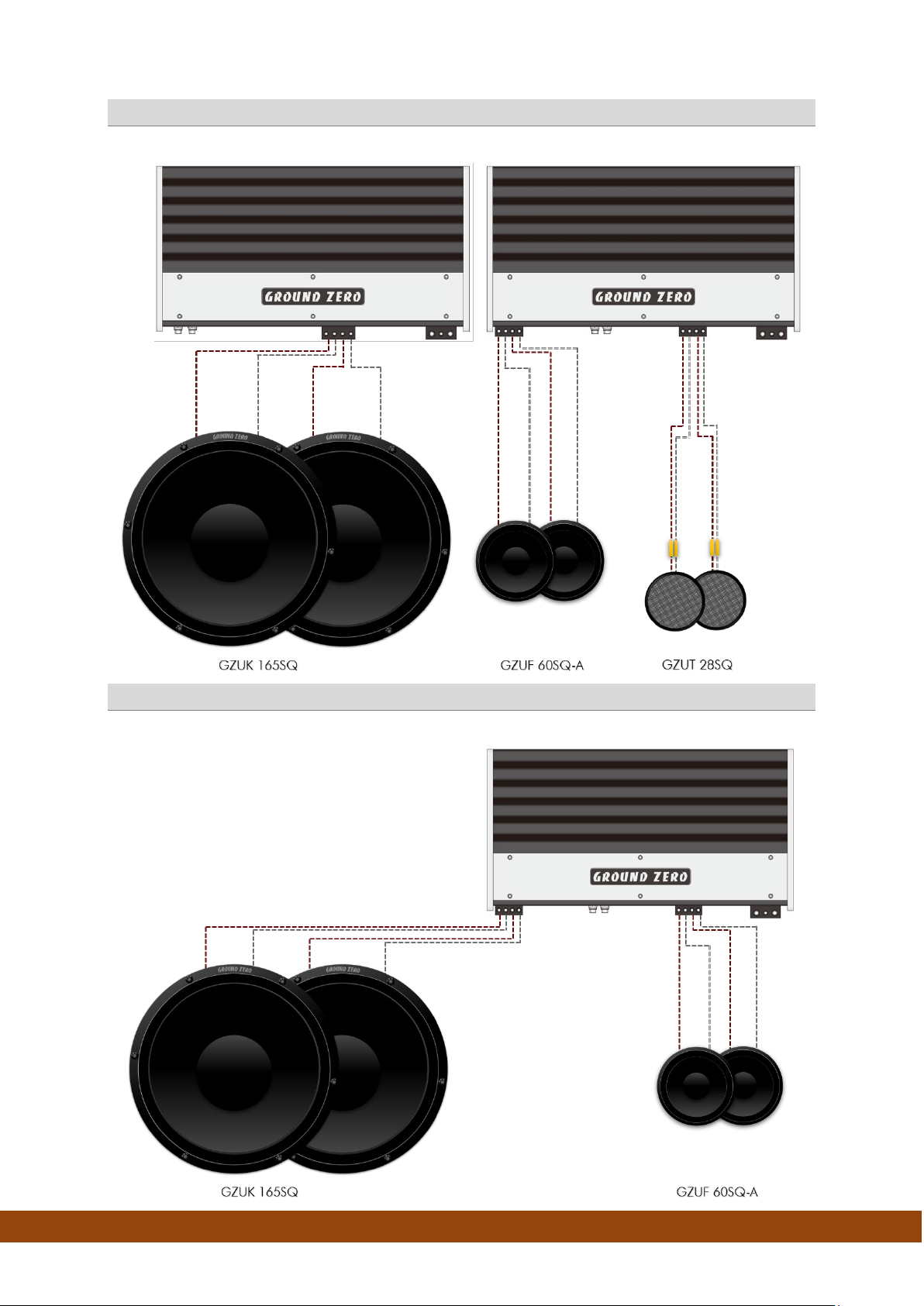

Verkabelung 3-Wege Setup
Verstärker mit integrierten Aktivweichen oder mit DSP
Verkabelung 2-Wege Setup
Verstärker mit integrierten Aktivweichen oder mit DSP
Page 6
GROUND ZERO GZUF 60SQ-A
URANIUM SERIES
Respect the Music
Musik hören kann unter anderem emotional, beeindruckend, entspannend oder unterhaltsam sein.
Dabei spielt es kaum eine Rolle, welche Art von Musik der jeweils persönliche Favorit ist, also ob es
sich um instrumentale Musik, Jazz, Electro, Latin, Klassik, Rock oder eine andere Musikrichtung
handelt. Die Wiedergabequalität bei dem jeweils gewünschten Pegel spielt dabei hingegen eine
wichtige Rolle. Manche Musik verlangt nach gehobenen Pegeln, während andere eher leisere Töne
bevorzugt. GROUND ZERO berücksichtigt all die unterschiedlichen Wünsche der Kunden bei der
Entwicklung neuer Produkte. Hierbei gilt stets die Zielsetzung, einen möglichst realistischen Sound zu
erzeugen und damit die Seele der Musik und die Intention des Künstlers zu vermitteln. Zu einem
einzigen Satz zusammengefasst: RESPECT THE MUSIC!
Sicherheitshinweise: Halten Sie alle Teile des Lieferumfanges sowie die Verpackung von Kindern und
Haustieren fern, um Unfälle und Erstickungsgefahr zu vermeiden. Dauerhaft hohe Lautstärkepegel von über
85 dB können zu irreparablen Schäden des Gehörs führen. Musikanlagen mit hoher Verstärkerleitung können
Pegel von 130 dB oder mehr erreichen. Hohe Lautstärkepegel können außerdem die Wahrnehmung von
wichtigen Verkehrsgeräuschen behindern und vom Verkehrsgeschehen ablenken. Die Ground Zero GmbH
sowie deren Vertriebspartner übernehmen ausdrücklich keine Verantwortung für Gehörschäden, körperliche
Schäden oder jegliche Sach- und Folgeschäden, die aus dem unsachgemäßen oder unbedachten Gebrauch
oder durch eine nicht fachgerechte Art und Weise der Installation seiner Produkte entstehen. Insbesondere
verfallen jegliche Ansprüche durch die Verwendung unter Wettbewerbsbedingungen.
Herstellererklärung: Hiermit erklärt die Ground Zero GmbH, dass dieses Produkt mit den Regeln folgender
EU-Direktiven (einschließlich aller anwendbaren Änderungen) konform ist: 2011/65/EU RoHS2 und
2001/95/EC Richtlinie über die allgemeine Produktsicherheit.
Der vollständige Text der EU-Konformitätserklärung ist auf www.ground-zero-audio.com verfügbar.
Lautsprecher enthalten magnetisierte Metalle sowie teils wertvolle Rohstoffe und dürfen daher nicht über den
normalen Hausmüll entsorgt werden. Defekte oder nicht weiter benötigte Komponenten sollten nach Ende der
Lebensdauer zu einer lokalen Recyclingeinrichtung gebracht werden.
Sicherheitshinweise / Safety instructions
GROUND ZERO Produkte werden in Deutschland entwickelt
GROUND ZERO products are engineered in Germany
GROUND ZERO - international sponsor of
Ground Zero GmbH
Erlenweg 25, 85658 Egmating, Germany
Tel. +49 (0)8095/873 830 Fax -8310
www.ground-zero-audio.com
Page 7
URANIUM SERIES
SQ Midrange / Full Range Loudspeaker
GZUF 60SQ-A
(AWV2.1)
#
Owner´s Manual
1
English Version
Page 8
GROUND ZERO GZUF 60SQ-A
URANIUM SERIES
English
Introduction
Thank you for choosing a GROUND ZERO product and welcome to your new URANIUM series
loudspeaker! This is the owner´s manual providing instructions on the operation and installation of
this SQ loudspeaker. Please, read it carefully. If you have any further questions, please contact your
local GROUND ZERO dealer or our regional distribution partner. The midrange loudspeaker is one
of the most important parts of your car audio system. However, it will only be able to deliver its full
performance when each part of the whole system is tuned carefully matching each other. Therefore,
we recommend consulting a car audio specialist to compile the desired sound system,
as well as for installation and tuning. We hope you will enjoy the sound quality of an enthusiastic
development by the GROUND ZERO engineering team!
URANIUM Series – Amazing Sound Quality
Products belonging to the GROUND ZERO URANIUM series stand for high-end sound quality
or extreme power handling capability.
Each product of the URANIUM line-up has been developed carefully to fulfill the demands of music enthusiasts
with high audiophile expectations at a reasonable price level. Applying all of Ground Zero´s sound quality
competition experience while tuning the product details carefully, results in emotional and amazing audio
reproduction. The distinguished amplifiers point out the main purpose by their designation: SQ beyond the
average!
Terms of Warranty
The limited warranty for this product is covered by GROUND ZERO´s regional distribution partners and their
terms and conditions. For further information contact your local retailer or regional distributor.
General installation note
• Never drill a hole to the vehicle´s gas tank or brake lines, to wirings or any other important vehicle parts!
• Never pass wires over sharp edges or vehicle parts due avoid any kind of damage
• Keep the wiring away from the antenna and electronic devices contributing to radio reception
• Lay the power supply wiring always separated from speaker wiring to avoid disturbance
Page 9
GROUND ZERO GZUF 60SQ-A
URANIUM SERIES
URANIUM SERIES
SQ Midrange / Full Range Loudspeaker
GZUF 60SQ-A
Features
• SQ midrange / full range loudspeaker
®
• Klippel
optimized
• Black anodized aluminum cone
• GZ-design fiber reinforced basket
• High-efficient, linearized neodymium motor
• Durable rubber surround
• GZ-design hexagon protection grill
(two installation versions)
Page 10
GROUND ZERO GZUF 60SQ-A
URANIUM SERIES
Model
GZUF 60SQ-A
Speaker type
Impedance (nominal)
Frequency response
Basket
Cone
Motor
Voice coil
Power handling (RMS)
Power handling (max.)
Resonance frequency
Efficiency (SPL)
Re
Q
ms
Q
es
Q
ts
V
as
M
ms
B
L
R
ms
C
ms
L
E
Xmax (excursion)

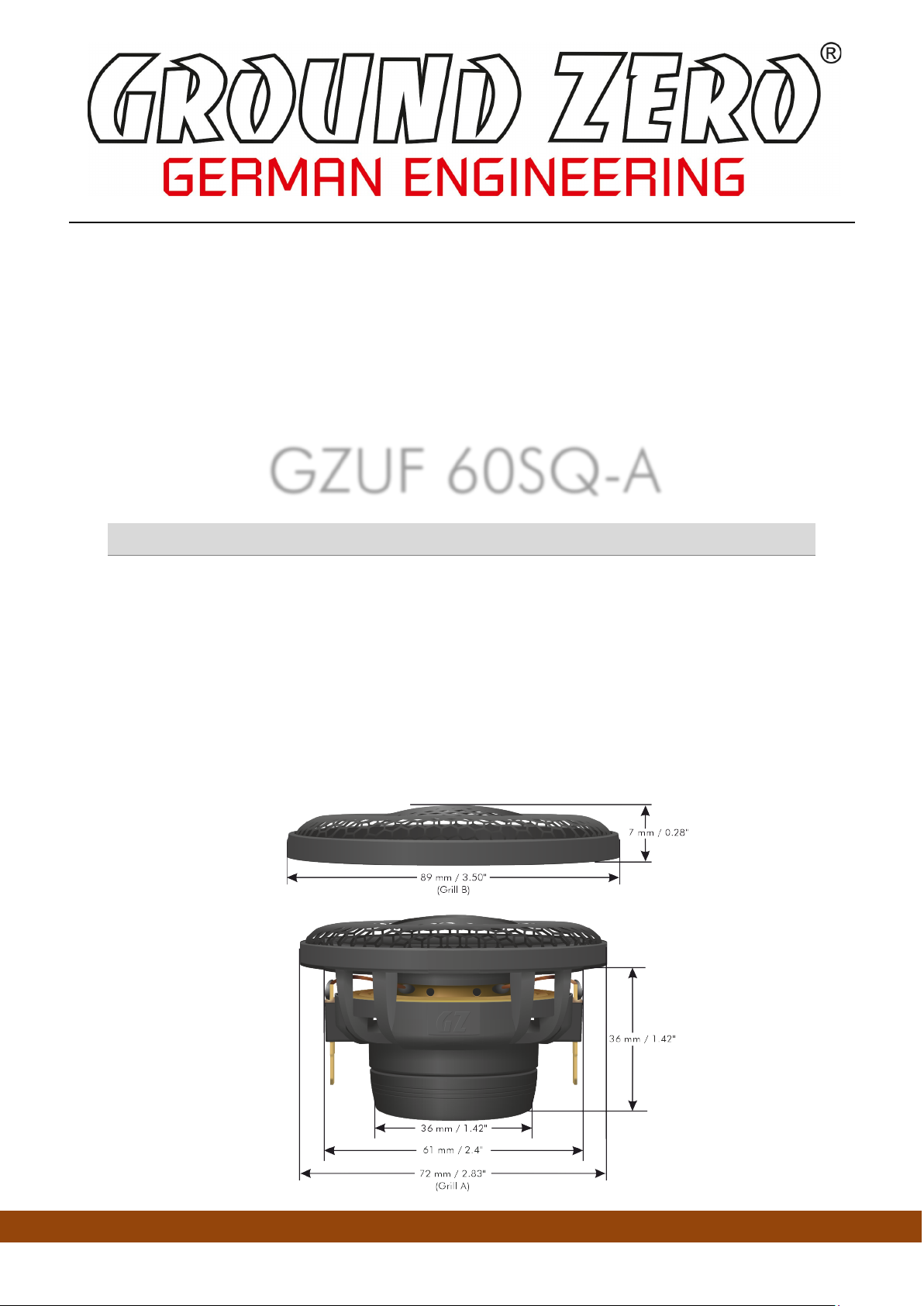

Dimensions
Outer diameter (A)
Mounting depth (C)
89 mm / 3.5“ (with mounting ring)
36 mm / 1.42“
Specifications
60 mm / 2.36” SQ midrange speaker
4 ohms
300 Hz – 20 kHz
Fiber reinforced plastic
Black anodized aluminum
Neodymium magnet
25 mm / 1“ copper
50 Watts (300 Hz HPF @ 12dB/oct.)
80 Watts (300 Hz HPF @ 12dB/oct.)
Technical Parameters (TSP)
150 Hz
84 dB
3.9 ohms
5.12
0.74
0.64
0.5 L / 0.018 cu ft
1.9 g
3.0 Tm
0.3 kg/s
0.68 mm/N
0.12 mH
4 mm / 0.16“ (p2p)
Dimensions
Mounting diameter (B)
72 mm / 2.83 (w/o mounting ring)
61 mm / 2.4“
Verified with KLIPPEL®
GROUND ZERO is using the worldwide accepted KLIPPEL® R&D Analyzer KA3 measurement system for speaker
development during the German in-house development as well as for QC reporting for most production lines at the
factory. The results of LPM and LSI measurements are the basis for evaluating and verifying further development
enabling to offer perfectly working products in any practical application. Continuous and advanced trainings for
development employees ensure the highest possible qualification.
KLIPPEL® is a registered trademark of KLIPPEL GmbH
Page 11
GROUND ZERO GZUF 60SQ-A
URANIUM SERIES
3-way setup wiring
Amplifiers with integrated active crossover or with DSP
2-way setup wiring
Amplifiers with integrated active crossover or with DSP
Page 12
GROUND ZERO GZUF 60SQ-A
URANIUM SERIES
Respect the Music
Listening to music can be emotional, impressive, relaxing or enjoyable. At that, it doesn´t really
matter what kind of music is the personal favorite, whether it´s Instrumental, Jazz, Electro, Latin,
Classic, Rock or any other music direction. However, audio reproduction quality at each desired
volume is elementary. Some music styles require higher levels while others prefer the soft tones.
GROUND ZERO considers all the different wishes of customers during the development of new
products. Along with this, the target is to create the most realistic sound, to transfer the soul of the
music and the intention of the performer. Summarized to one phrase: RESPECT THE MUSIC!
Sicherheitshinweise / Safety instructions
Safety instructions: Keep all parts of the content and the packaging away from children and pets to avoid
accidents and the risk of suffocation. Permanently extreme levels of over 85 dB can lead to irreparable damage
to the hearing. Music systems with high amplifier output power can reach levels of 130 dB or more. Extreme
levels can also hinder the perception of important traffic noises and distract from what is happening on the
road. Ground Zero GmbH and its sales partners expressly assume no responsibility for hearing damage,
physical damage or any damage to property or consequential damage resulting from improper or careless use
or improper installation of its products. In particular, any claims are forfeited through the use under competitive
conditions.
Manufacturer's declaration: Hereby, Ground Zero GmbH declares that this product conforms to the rules of
the following EU directives (including all applicable changes): 2011/65 / EU RoHS2 and 2001/95 / EC
directive on general product safety.
The full text of the EU declaration of conformity is available at www.ground-zero-audio.com. Loudspeakers
contain magnetized metals and some valuable raw materials and must not be disposed of with normal
household waste. Please leave defective or no longer required components to a local recycling facility at the
end of their practical use.
GROUND ZERO Produkte werden in Deutschland entwickelt
GROUND ZERO products are engineered in Germany
GROUND ZERO - international sponsor of
Ground Zero GmbH
Erlenweg 25, 85658 Egmating, Germany
Tel. +49 (0)8095/873 830 Fax -8310
www.ground-zero-audio.com
Loading...
