Ground Zero GZCS 4.60ISO Owner's Manual

Verstärker

Bedienungsanleitung

CAR SPECIFIC

GZCS 4.60ISO

2

Bitte sorgfältig lesen

Vielen Dank, dass Sie sich für eine Endstufe der Marke Ground Zero entschieden

haben. Unsere Kunden sind es gewöhnt, von Ground Zero die beste und modernste

Technologie zu erhalten. Viel Spaß mit diesem Produkt.

Ausstattungsmerkmale

 Hocheffizienter Plug´n´play Analog-Verstärker
 Für alle Fahrzeuge mit nicht aktiven Soundsystemen und Iso-Adaptierung
 Viele weitere fahrzeugspezifische Adapter optional erhältlich
 2 Ohm stabil Stereo
 Einschalt- und Schutzanzeige
 Hochpass regelbar (Bei 4Ch + Sub Betrieb)
 Tiefpass regelbar (Bei Front + Sub Betrieb)
 Regelbare Eingangsempfindlichkeit
 Einschaltverzögerung
 Temperatur / Kurzschluss / Überlast-Schutz
 Inklusive 2m Kabelbaum mit Iso-Adaptierung

Benötigte Materialien und Werkzeuge zur Installation

 Kreuzschlitz Schraubendreher
 Bohrmaschine, 3 mm Metallbohrer
 Befestigungsschrauben

3

Bitte unbedingt beachten !

- Fahrzeugbatterie vor der Installation abklemmen!

(Hinweise in der Betriebsanleitung des KFZ beachten!)

- Keine Löcher in den Tank, die Bremsleitung, Kabel oder andere wichtige

Fahrzeugteile bohren!

- Kabel niemals über scharfe Kanten führen.

WARNUNG !

Hochleistungsaudiosysteme in Fahrzeugen können den Schallpegel eines „Live“ Konzertes

erzeugen. Dauerhaft extrem lauter Musik ausgesetzt zu sein, kann den Verlust des Hörvermögens

oder Hörschäden zur Folge haben. Das Hören von lauter Musik beim Autofahren kann auch die

Wahrnehmung (Warnsignale) beeinträchtigen. Im Interesse der allgemeinen Sicherheit

empfehlen wir, beim Autofahren die Musik auf geringer Lautstärke zu hören.

Einbau des Verstärkers

- Den passenden Einbauplatz auswählen, zu dem die Leitungen leicht verlegt werden

können und an dem es genügend Platz für die Luftzirkulation und Kühlung gibt.

- Das Gerät darf nicht abgedeckt, oder in der Nähe anderer Wärme abstrahlender Geräte

montiert werden.

- Da das Gerät bis zu 80°C Betriebstemperatur erreichen kann, sollte ausreichend Abstand

von wärmeempfindlichen Fahrzeugteilen eingehalten werden. Insbesondere bei
Kunststoffteilen und elektronischen Bauteile sollte der Mindestabstand 3 cm betragen.

- Den Verstärker als Schablone benutzen, um die Einbaustellen zu markieren. Den

Verstärker entfernen und 4 Löcher bohren. Den Verstärker mit den vorgesehenen
Schrauben befestigen.

Warnung

Bitte dieses Gerät so einbauen, dass Elektroanbindungen vor Beschädigungen geschützt sind.
+12 Volt DC Elektrokabel müssen auf der Batterieseite abgesichert sein. Bitte sicherstellen, dass
das Radio und andere Geräte ausgeschaltet sind, wenn Sie die Geräte anschließen. Wenn es
notwendig ist, eine Gerätesicherung zu erneuern, verwenden Sie nur eine gleichwertige
Sicherung. Wenn eine falsche Sicherung benutzt wird, kann sie Schaden an dem ganzen System
verursachen. Dieser ist von der Garantie ausgeschlossen.

4

Anschluss

- Der GZCS 4.60ISO wird mittels des mitgelieferten Iso-Adapters direkt zwischen Original Radio
und dem Fahrzeug-Kabelbaum angeschlossen. Bei Fahrzeugtypen ohne Iso-Anschluss wird ein
optional erhältlicher Adapter benötigt.

Strombedarf

Der GZCS 4.60ISO ist so ausgelegt, dass er problemlos am Original Fahrzeug-Kabelbaum
betrieben werden kann. Bei einigen Fahrzeugen kann es jedoch notwendig sein, dass die
Stromversorgung des GZCS 4.60ISO direkt von der Batterie erfolgen sollte.

Bitte beachten Sie:

- Die fahrzeugseitige Absicherung der Radio-Stromversorgung sollte mindestens 15Ampere

betragen, ansonsten ist eine ausreichende Stromversorgung nicht gewährleistet.

- Falls weitere Nachrüst-Geräte, wie Freisprecheinrichtung, GPS Geräte, etc. mit an den

Original Fahrzeug-Kabelbaum adaptiert wurden, ist eine ausreichende Stromversorgung
nicht gewährleistet.

- Sie können maximal einen GZCS 4.60ISO an dem Original Fahrzeug-Kabelbaum

betreiben. Falls Sie einen weiteren Verstärker anschließen möchten, muss die
Stromversorgung direkt von der Batterie erfolgen.

- Ein optimales Ergebnis erreichen Sie mit einer stabilen Stromversorgung direkt

von der Batterie.

Isostecker Belegung

Bitte beachten Sie, dass die Belegung der fahrzeugspezifischen Iso Anschlüsse je nach Fahrzeug
und Hersteller variieren. So sind unter anderem bei vielen Fahrzeugen der VAG Gruppe (VW,
Audi, Seat, Skoda,…) meist Dauer + und Zündplus vertauscht. Dies muss beim Anschluss des
GZCS 4.60ISO unbedingt beachtet werden. Ein Falschanschluss des GZCS 4.60ISO kann Defekte
sowohl am Gerät, als auch an der Fahrzeugelektronik hervorrufen. Bitte wenden Sie sich an eine
Fachwerkstatt, um eine einwandfreie Installation des GZCS 4.60ISO zu gewährleisten.

Bitte beachten Sie unbedingt, dass der GZCS 4.60ISO nicht in
Fahrzeugen mit Aktivsystem verwendet werden darf. Der Anschluss des
GZCS 4.60ISO an ein fahrzeugspezifisches Aktivsystem kann Defekte

sowohl am Verstärker, als auch an der Fahrzeugelektronik hervorrufen.
Bei Unsicherheit, gibt Ihnen der Fahrzeughersteller sicher Auskunft über
die exakte Ausstattungsvariante Ihres Fahrzeuges.

!

!

5

Einschalten des Verstärkers

Der Verstärker schaltet sich automatisch einige Sekunden nach dem Einschalten des Radios ein. Achtung: Ihr
Verstärker schaltet sich zeitweise aus, wenn er überhitzt ist, schaltet sich jedoch nach der Abkühlung automatisch
wieder ein (ca. 80° C).

Einstellung des Audiopegels

1. LEVEL (MIN/MAX): mit Linksdrehung ganz auf MIN drehen

2. Drehen Sie die Lautstärke am Radio auf ungefähr 1/3 der Höchstlautstärke

3. Stellen Sie am LEVEL- Regler eine angenehme Lautstärke ein

Einstellungen und Funktionen

1

High Pass Regler Front

Aktiviert bei 3 Kanal Betrieb mit Subwoofer [Modeschalter auf Front+Sub (intern)]
und bei Nutzung eines externen Subwoofers [Modeschalter auf 4CH + Sub
(extern)] . Justieren Sie die variable HPF Übergangsfrequenz mit dem Regler auf
die gewünschte untere Trenn-Frequenz der Frontlautsprecher. Es werden alle
Frequenzen unterhalb 50 – 250 Hz gefiltert.

2

High Pass Regler Rear

Aktiviert bei Nutzung eines externen Subwoofers [Modeschalter auf 4CH + Sub
(extern)] . Justieren Sie die variable HPF Übergangsfrequenz mit dem Regler auf
die gewünschte untere Trenn-Frequenz der Hecklautsprecher. Es werden alle
Frequenzen unterhalb 50 – 250 Hz gefiltert.

3

Low Pass regler Rear

Aktiviert bei 3 Kanal Betrieb mit Subwoofer [Modeschalter auf Front+Sub
(intern)].Justieren Sie die variable LPF Übergangsfrequenz mit dem Regler auf die
gewünschte obere Trenn-Frequenz des Subwoofers. Es werden alle Frequenzen
oberhalb 50 – 250 Hz gefiltert.

4

Mode Schalter

Stellen Sie die Weiche für die ausgewählte Anwendung ein.
FRONT+SUB – 3 Kanal Betrieb. An den Frontkanälen werden die
Frontlautsprecher betrieben. Der High Pass Filter ist aktiviert. An den Rearkanälen
wird ein Subwoofer mit min 4 Ohm gebrückt betrieben. Der Low Pass Filter ist
aktiviert.
NORMAL – An den Front- und Rear-Kanälen werden Front- und Hecklautsprecher
betrieben. Die Filter sind deaktiviert.
4CH + SUB – 4 Kanal Betrieb mit externem Subwoofer. An den Front- und Rear-
Kanälen werden Front- und Hecklautsprecher betrieben. Die Hoch Pass Filter aller
4 Kanäle sind aktiviert. Der Low Pass Filter ist deaktiviert.

5

Level Regler

Mit diesem Regler regulieren Sie die Eingangsempfindlichkeit.

6

Zustandsanzeige
Low Batt

Das Gerät besitzt eine Schutzschaltung, welche das Gerät bei Niederspannung
ausschaltet und somit Gerät und Batterie schützt. Die Status LED leuchtet Gelb bei
aktiver Niederspannungs-Schutzschaltung.

7

Zustandsanzeige
Temp

Das Gerät schaltet sich bei Überhitzung aus, schaltet sich jedoch nach der
Abkühlung automatisch wieder ein (ca. 80° C). Die Status LED leuchtet Rot bei
aktiver Überhitzungs-Schutzschaltung.

8

Zustandsanzeige
Radio On

Der Verstärker schaltet sich automatisch einige Sekunden nach dem Einschalten
des Radios ein. Die LED leuchtet zur Bestätigung dauerhaft Grün.

9

Anschluss Buchse

An diese Buchse schließen Sie den mitgelieferten Kabelbaum an.

Bitte beachten, dass ausschließlich der für dieses Gerät bestimmte,
spezifische Kabelbaum genutzt werden darf. Ein Anschluss eines falsch
belegten Kabels führt zur Beschädigung des Gerätes und der
Fahrzeugelektronik.

6

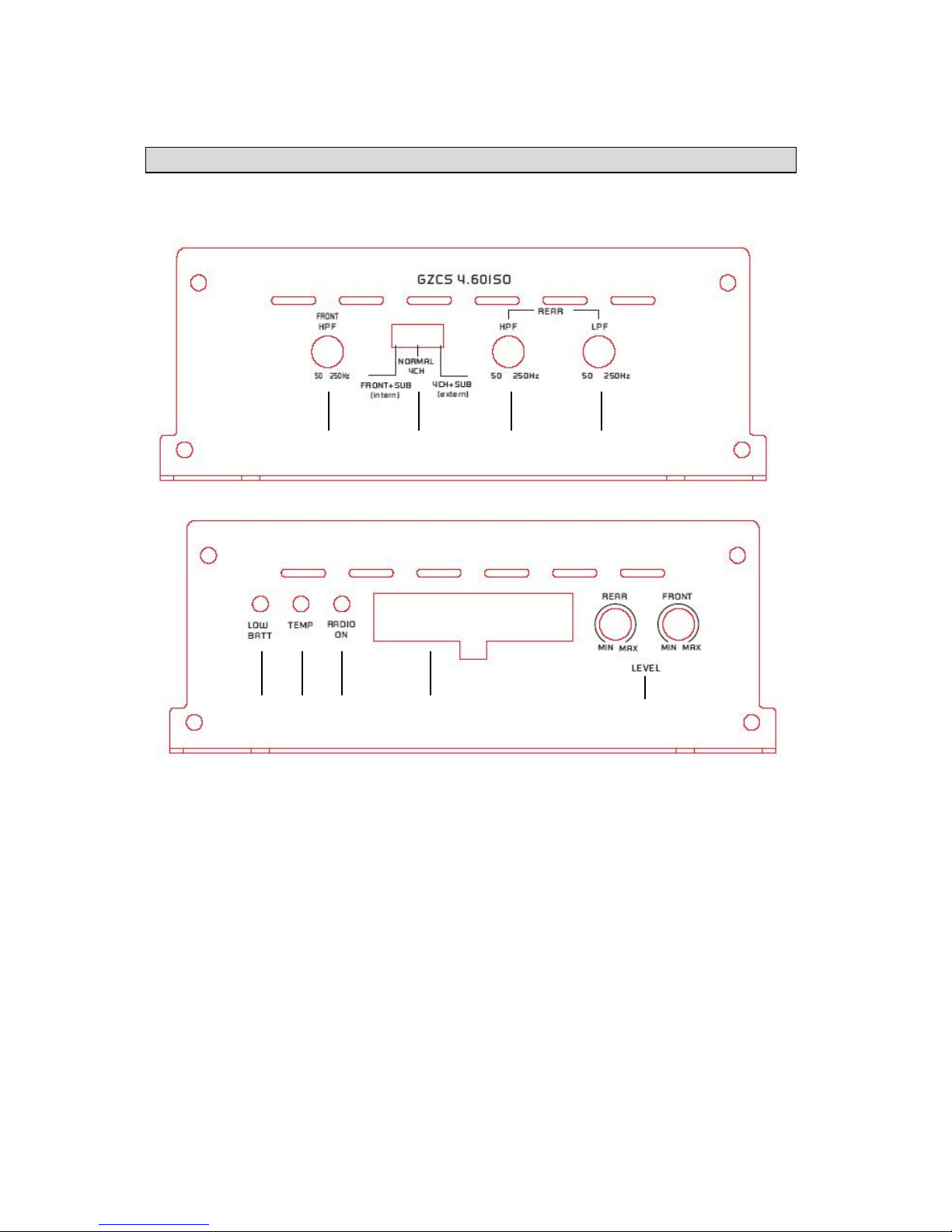

Einstellungen und Funktionen

1 4 2 3

6 7 8 9 5

7

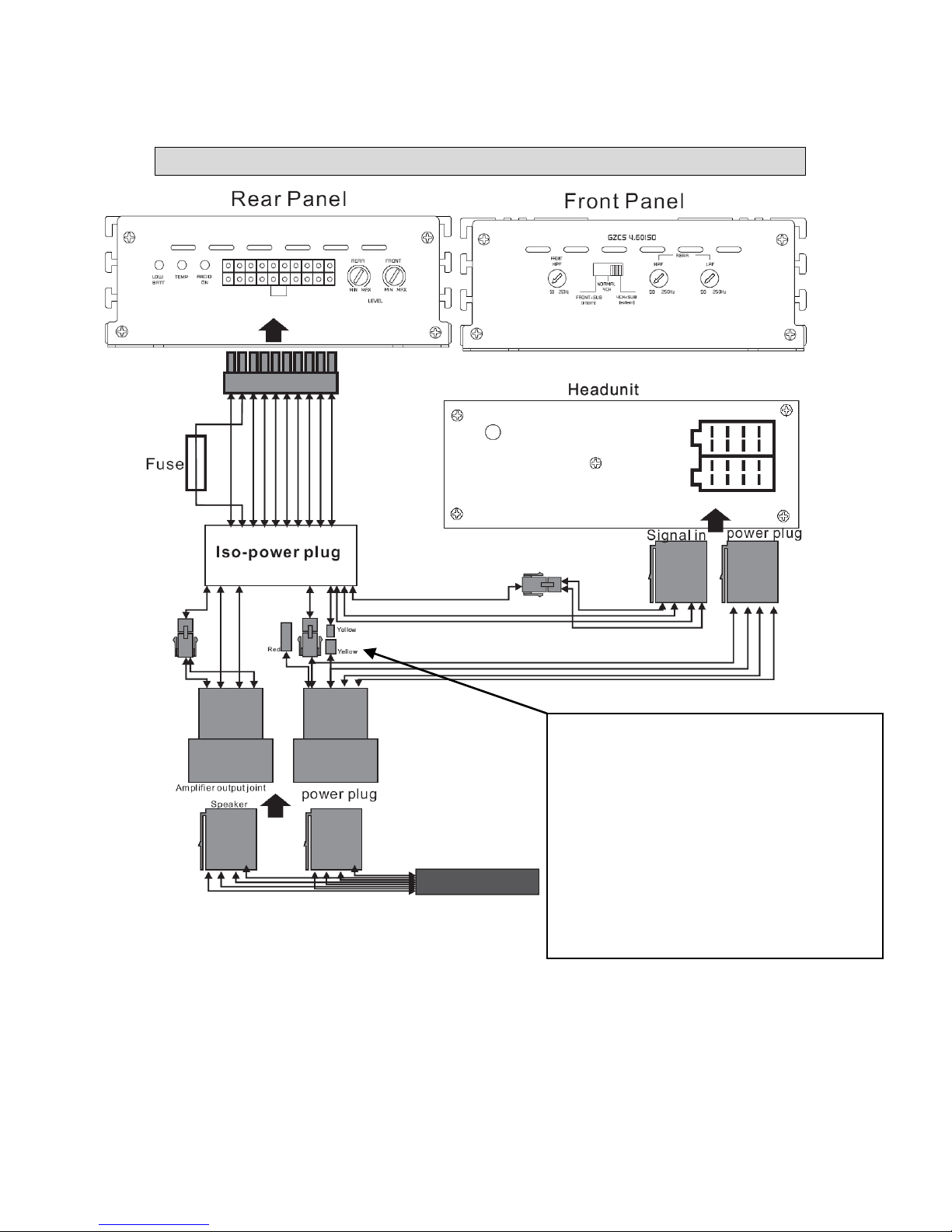

4 Kanal Betrieb

Fahrzeugseitiger Anschluss

Bitte beachten Sie, dass die Belegung der
fahrzeugspezifischen Iso Anschlüsse je nach Fahrzeug
und Hersteller variieren. So sind unter anderem bei
vielen Fahrzeugen der VAG Gruppe (VW, Audi, Seat,

Skoda,…) meist Dauer + und Zündplus vertauscht.

Dies muss beim Anschluss des GZCS 4.60ISO
unbedingt beachtet werden. Ein Falschanschluss des
GZCS 4.60ISO kann Defekte sowohl am Gerät, als auch
an der Fahrzeugelektronik hervorrufen. Bitte wenden
Sie sich an eine Fachwerkstatt, um eine einwandfreie

Installation desGZCS 4.60ISO zu gewährleisten.

8

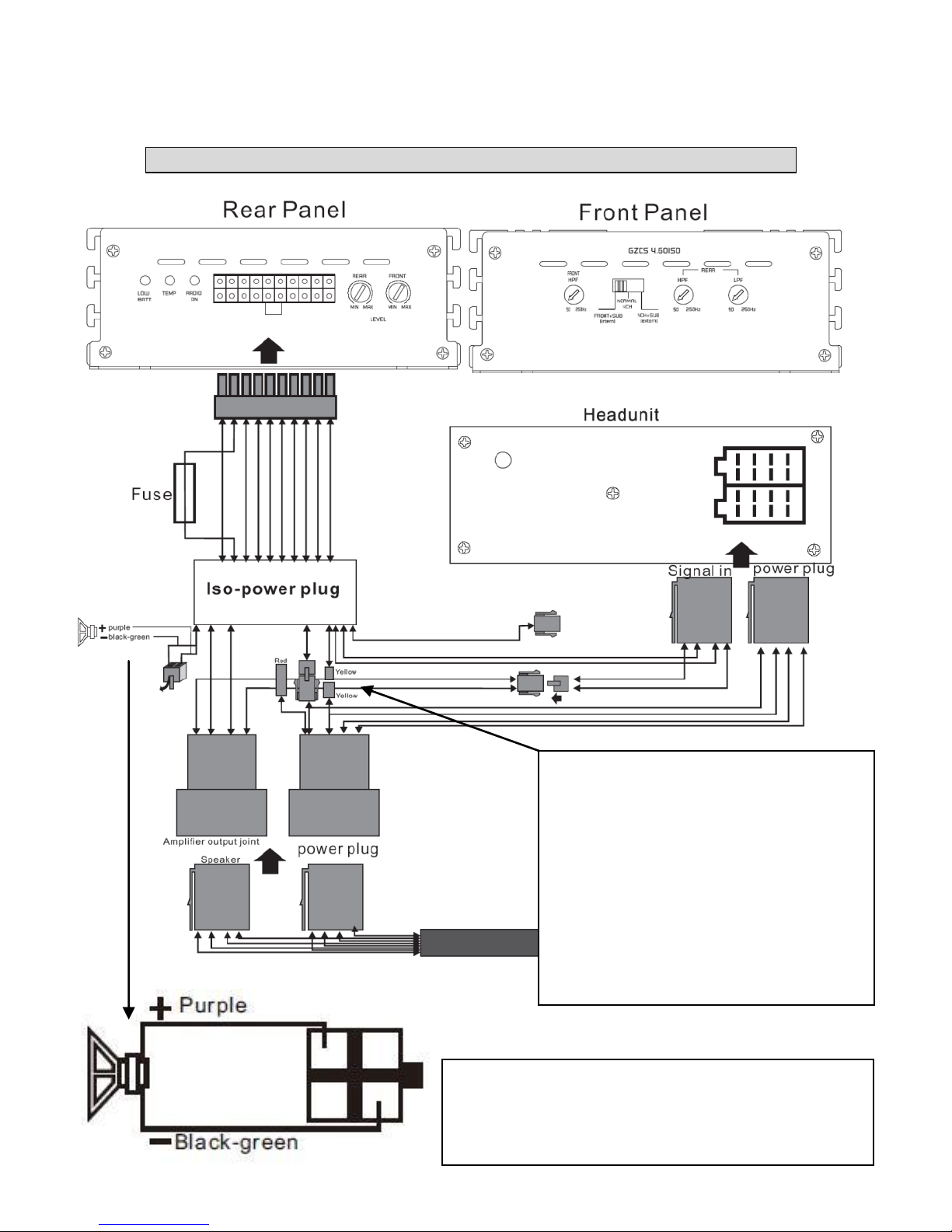

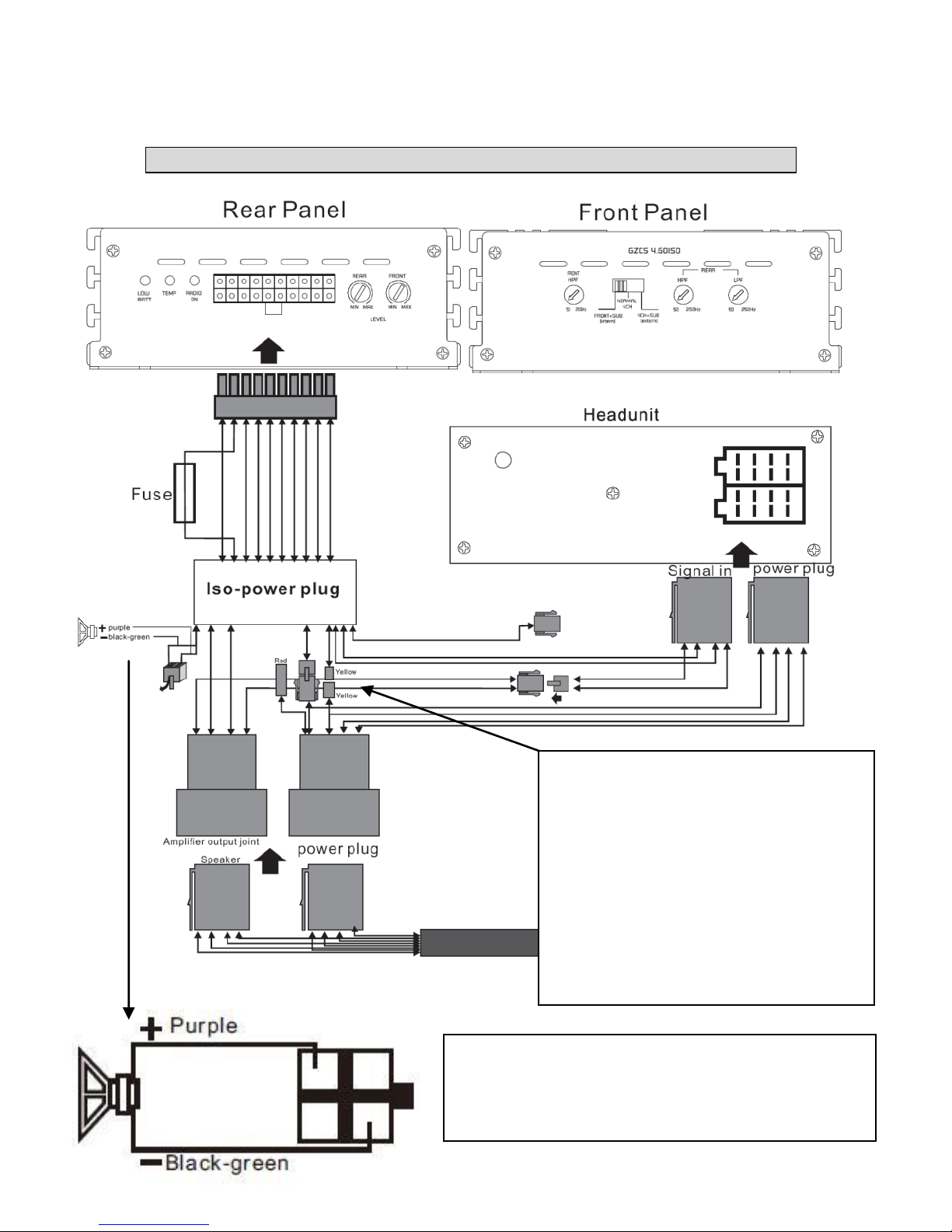

3 Kanal Betrieb

Bitte beachten Sie, dass die Belegung der
fahrzeugspezifischen Iso Anschlüsse je nach Fahrzeug
und Hersteller variieren. So sind unter anderem bei
vielen Fahrzeugen der VAG Gruppe (VW, Audi, Seat,
Skoda,…) meist Dauer + und Zündplus vertauscht.
Dies muss beim Anschluss des GZCS 4.60ISO
unbedingt beachtet werden. Ein Falschanschluss des
GZCS 4.60ISO kann Defekte sowohl am Gerät, als auch
an der Fahrzeugelektronik hervorrufen. Bitte wenden
Sie sich an eine Fachwerkstatt, um eine einwandfreie

Installation desGZCS 4.60ISO zu gewährleisten.

Bitte nutzen Sie ausschließlich den mitgelieferten Adapter für den
Anschluß eines Subwoofer an die GZCS 4.60ISO.

Bitte beachten Sie, dass die Impedanz des angeschlossenen
Subwoofers mindestens 4 Ohm betragen muss.

Fahrzeugseitiger Anschluss

9

Technische Daten

Wenn irgendetwas nicht funktioniert

Problem

Kontrolle

Hilfe

Kein Ton

Leuchtet die Radio ON LED nicht?

Steckverbindungen prüfen
Sicherung prüfen
+12 Volt prüfen
Masse prüfen
Kurzschluss am Lautsprecher
Gerät defekt

Leuchtet die Temp LED Rot?

Gerät überhitzt

Leuchtet die Low Batt LED Gelb?

Steckverbindungen prüfen?
Ladezustand der Batterie prüfen

Verstärker
schaltet bei
Lautstärke ab

Lautsprecherimpedanz prüfen

Prüfen Sie, ob der Widerstand am LS
Terminal von 2 Ohm nicht unterschritten
wird.

Ton fehlt an
einem Kanal

Lautsprecherkabel prüfen

Steckverbindungen prüfen Kabel/Stecker
beschädigt

Model

GZCS 4.60ISO

Typ

4 Kanal ISO Verstärker

Output Power @ 4 Ω

4 x 70 W

RMS Power @ 4 Ω

CEA Standard CEA-2006-A

4 x 30 W (1% THD+N)

4 x 60 W (10% THD+N)

Output Power @ 2 Ω

4 x 90 W

RMS Power @ 2 Ω

CEA Standard CEA-2006-A

4 x 45 W (1% THD+N)

4 x 80 W (10% THD+N)

Output Power @ 4 Ω (3 Kanal Betrieb)

2 x 70 W & 1 x 180 W

RMS Power @ 4 Ω (3 Kanal Betrieb)

CEA Standard CEA-2006-A

2 x 30 W & 1 x 90 W (1% THD+N)

2 x 60 W & 1 x 160 W (10% THD+N)

Tiefpass Weiche (Rear)

50 Hz – 250 Hz

Hochpass Weiche

50 Hz – 250 Hz

Frequenzgang

5 Hz – 30000 Hz

(± 1 dB)

Sicherung

20A

Abmessungen
B x H x L mm

165 x 52 x 135

Abmessungen
B x H x L inch

6.5“ x 2.05“ x 5.31“

10

Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Rücksendung kann nur nach

vorheriger Absprache und in der Originalverpackung erfolgen. Bitte unbedingt einen maschinell

erstellten Kaufbeleg und eine Fehlerbeschreibung beilegen. Von der Gewährleistung

ausgeschlossen sind Defekte, die durch Überlastung, unsachgemäße Behandlung oder bei

Teilnahme an Wettbewerben entstanden sind.

Limited warranty - defective products must be returned in original packaging - please add a copy

of the original purchasing invoice showing the purchasing date and a detailed description of the
failure. Failure caused by overload, misuse or by using the product for competition purpose are

not covered by the warranty.

De Garantie bepalingen van alle door ground zero geleverde producten is volgens wettelijke

bepalingen geregeld, Een retourzending kan alleen na duidelijke afspraak en in de originele

verpakking plaatsvinden.SVP een aankoopbon en een duidelijke storingsomschrijving

bijvoegen.Van garantie uitgesloten zijn defecten door overbelasting, onkundig gebruik, of door

deelname aan wedstrijden (SPL) ontstaan zijn.

La garantie est conforme aux droits légaux. Un retour du produit défectueux doit être dans son

emballage d'origine sur présentation du reçu ou de la facture indiquant la description du

defaut.La présente Garantie n'est pas applicable lorsque le produit a été endommagé en raison:

Mauvaise alimentation, Trop de puissance (HP,Subwoofer) Accident, Installation ou Utilisation non

conforme aux normes Technique (Concours SPL etc).

GROUND ZERO GmbH

Erlenweg 25; D - 85658 Egmating, Germany

Tel. [phone] Fax -8310

www.ground-zero-audio.com

Wir behalten uns das Recht vor, zukünftig nötige Änderungen oder Verbesserungen an dem

Produkt vorzunehmen ohne den Kunden darüber zu informieren.

We reserve the right to make needed change or improvement to the product without informing

customer about this in advance.

Wij behouden ons het recht om de nodige veranderingen of verbeteringen aan het product door

te voeren zonder de klant hierover te informeren.

Nous nous réservons le droit d'entreprendre à l'avenir nécessairement des modifications ou des

améliorations au produit sans informer le client.

Amplifier

Owner´s manual

CAR SPECIFIC

GZCS 4.60ISO

2

PLEASE READ BEFORE INSTALLATION

Thank you for selecting a Ground Zero amplifier.

We are providing a helpful hints list which should keep you from experiencing

unnecessary shut down. Have fun with this high quality product.

Features

 High efficient plug´n´play analog amplifier
 For any vehicle with passive sound system and iso-connection
 Many different car specific adapters available (optional)
 2 Ohm stable Stereo

 Power & Protection indicator

 Variable highpass (@ 4Ch + Sub mode)
 Variable lowpass (@ Front + Sub mode)

 Adjustable input sensitivity

 Soft delayed turn- on

 Thermal / Short / Overload protection

 Including 2 m (6.56 ft) cable harness with ISO adaption

Tools and materials you need

 Screwdriver
 Electric drill, 3 mm / 0.12” carbide drill bit
 Mounting screws

3

Please note!

- As a precaution it is advisable to disconnect the vehicle’s battery before making

connection to the +12 Volts supply wiring (see owner’s manual of your car for further
information).

- Please use great caution drilling your trunk. Your gas tank and brake lines can be

damaged by puncturing with your drill bit – this could cause damage or failure of your
cars operating systems.

- Never pass wires over sharp angles.

WARNING !

High powered audio systems in a vehicle are capable of generating "Live Concert" levels of sound pressure.

Continued exposure to excessively high volume sound levels may cause hearing loss or damage. Also, operation

of a motor vehicle while listening to audio equipment at high volume levels may impair your ability to hear

external sounds such as; horns, warning signals, or emergency vehicles, thus constituting to a potential traffic

hazard. In the interest of safety, Consumer Electronics recommends listening at lower volume levels while driving.

Mounting your amplifier

- Select a suitable location that is convenient for mounting, is accessible for wiring and

has ample room for air circulation and cooling.

- The unit should be not covered or mounted near to heat emitting objects.

- Because of the high operation temperature (max. 80°C), it is important to ensure

sufficient distance to any heat-sensitive objects.
Especially the distance between GZCS 6.40ISO and any plastic parts and electronic
components should be min. 3 cm (1.18”).

- Use the amplifier as a template to mark the mounting holes, remove the amplifier.

Warning

Choose a mounting position where all electric wires are protected from being damaged by sharp
edges, heat or other conditions. +12Volt DC electrical connections must be fused on the battery
side. Make sure your radio and all other devices will be turned off while connection your system.

If you need to replace the power fuse, replace it only with a fuse identical to that supplied with
the system. Using a wrong fuse may result in damage to this system which isn’t covered by the
warranty.

4

Connection

- The GZCS 4.60ISO will be connected directly between radio and the original cable

harness of your car.

For vehicles without iso-connection, you´ll need an optional adapter.

Please note that the GZCS 4.60ISO can´t be used in cars with original

active soundsystem.
The connection of the GZCS 4.60ISO to an active sound system can cause

a defective amplifier or destroy the vehicle´s electronics.
If you do not know the exact car audio configuration of your vehicle,
please contact your dealer or car manufacturer.

Current demand

The GZCS 4.60ISO is designed for easy-fit connection to the original cable harness.
On a few car models it might be necessary to connect the GZCS 4.60ISO directly to the battery.

Please note:

- An adequate power supply can not be guaranteed, if the car specific fuse of the radio-

connector has less than 15Ampere.

- An adequate power supply can not be guaranteed, if additionally units, such as

handsfree kits, GPS,… are connected to the original cable harness.

- Max. one GZCS 4.60ISO can be used on the original cable harness. If you want to use

additionally amplifiers, you must connect them directly to the battery.

- The best performance can only be reached by using a direct battery

connection for the power.

Iso connection

Please note the different variants of iso connector pin assignments in each car model and brand.
For example, many vehicles of VAG group (VW, Audi, Seat, Skoda,…) have inverted +12V and
ACC in the iso connector.
That must be noted carefully if you install the GZCS 4.60ISO. A wrong connection can cause a
defective amplifier and destroy the vehicle´s electronics.
Please contact a professional installer to guarantee an adequate installation of the GZCS 4.60ISO.

!

!

5

Turning on the amplifier

The amplifier automatically turns on a few seconds after you turn on your radio.
Note: Your amplifier temporarily shuts down if it gets too hot, then restarts automatically once it cools down.
(At about 80° / 176° F).

Adjusting the audio level

1. LEVEL (Min/Max): Turn fully counter- clockwise to MIN position

2. Turn the auto sound system's volume control to about two-third of its full range.

3. Adjust LEVEL to a comfortable listening level.

Controls and functions

1

High pass controller

Front

Activated at 3 channel mode with subwoofer [Modeswitch to Front+Sub (intern)]
and for external subwoofer use [Modeswitch to 4CH + Sub (extern)] .
Adjust the variable HPF crossover frequency to the desired frequency using the
controller. All frequency below 50 and 250Hz will be filtered.

2

High pass controller
Rear

Activated at external subwoofer mode [Modeschalter auf 4CH + Sub (extern)]
Adjust the variable HPF crossover frequency to the desired frequency using the
controller. All frequency below 50 and 250Hz will be filtered.

3

Low pass controller
Rear

Activated at 3 channel mode with subwoofer [Modeswitch to Front+Sub (intern)]
Adjust the variable LPF crossover frequency to the desired frequency using the
controller. All frequency above 50 and 250Hz will be filtered.

4

Mode switch

Choose the correct mode for your application.
FRONT+SUB – 3 channel mode. The front speakers are powered by the FRONT
channels. The high pass filter is activated.
The REAR channels are powering a subwoofer in bridgemode with min. 4 Ohm
impedance. The low pass filter is activated.
NORMAL – FRONT and REAR channels are powering the front and rear speakers.
The filters are NOT activated.
4CH + SUB – 4 channel mode with external subwoofer. FRONT and REAR
channels are powering the front and rear speakers. The high pass filter of FRONT
and REAR are activated. Low pass is NOT activated.

5

Level controller

With this controller you can adjust the input sensitivity.

6

LED
Low Batt

Protection circuit that protects the unit and battery from low voltage. LED is
illuminated yellow during low batt protection.

7

LED
Temp

Protection circuit that protects the unit from overheating. (max 80°). LED is
illuminated red during overheat protection.

8

LED
Radio On

The amplifier automatically turns on a few seconds after you turn on your radio.

The LED is illuminated green when amplifier is switched on.

9

Power and signal
connector

Connector for the provided cable harness.

Please attent to use SOLELY the original, specific GZCS 4.60ISO cable
harness. Using a wrong cable harness can destroy the amplifier and car
electronics.

6

Controls and functions

1 4 2 3

6 7 8 9 5

7

4 Channel Mode

Connector on vehicle´s side

Please note the different variants of iso connector pin
assignments in each car model and brand.
For example, many vehicles of VAG group (VW, Audi,
Seat, Skoda,…) have inverted +12V and ACC in the iso
connector.
That must be noted carefully if you install the GZCS

4.60ISO. A wrong connection can cause a defective
amplifier and destroy the vehicle´s electronics.
Please contact a professional installer to guarantee an
adequate installation of the GZCS 4.60ISO.

8

3 Channel Mode

Please note the different variants of iso connector pin
assignments in each car model and brand.
For example, many vehicles of VAG group (VW, Audi,
Seat, Skoda,…) have inverted +12V and ACC in the iso
connector.
That must be noted carefully if you install the GZCS

4.60ISO. A wrong connection can cause a defective
amplifier and destroy the vehicle´s electronics.
Please contact a professional installer to guarantee an
adequate installation of the GZCS 4.60ISO.

Please solely use the delivered adapter to connect a subwoofer to the
GZCS 4.60ISO.

Please take care that the subwoofer impedance
must be min. 4 Ohm.

Connector on vehicle´s side

9

Technical specifications

Troubleshooting

Symptoms

Check points

Cure

No sound

Is the POWER LED NOT illuminated?

Check fuses in cable harness.
Check signal leads.
Check again control.
Check tuner/deck volume level.
Check power wire or connections

Is the Temp LED illuminated red?

Unit overheated

Leuchtet die Low Batt LED?

Check all the connections detailed
Battery fully charged?

Amp turning off at
medium / high
volume

Check speaker load impedance

Be sure that the speaker load impedance
of all channels is min. 2 Ohm.

No sound in one
channel

Check speaker leads

Inspect for short circuit or an open
connection

Model

GZCS 4.60ISO

Type

4 Channel ISO amplifier

Output Power @ 4 Ω

4 x 70 W

RMS Power @ 4 Ω

CEA Standard CEA-2006-A

4 x 30 W (1% THD+N)

4 x 60 W (10% THD+N)

Output Power @ 2 Ω

4 x 90 W

RMS Power @ 2 Ω

CEA Standard CEA-2006-A

4 x 45 W (1% THD+N)

4 x 80 W (10% THD+N)

Output Power @ 4 Ω (3 Channel mode)

2 x 70 W & 1 x 180 W

RMS Power @ 4 Ω (3 Channel mode)

CEA Standard CEA-2006-A

2 x 30 W & 1 x 90 W (1% THD+N)

2 x 60 W & 1 x 160 W (10% THD+N)

Lowpass filter (Rear)

50 Hz – 250 Hz

Highpass filter

50 Hz – 250 Hz

Frequency response

5 Hz – 30000 Hz

(± 1 dB)

Fuse

20A

Dimensions
B x H x L mm

165 x 52 x 135

Dimensions
B x H x L inch

6.5“ x 2.05“ x 5.31“

10

Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Rücksendung kann nur nach

vorheriger Absprache und in der Originalverpackung erfolgen. Bitte unbedingt einen maschinell

erstellten Kaufbeleg und eine Fehlerbeschreibung beilegen. Von der Gewährleistung

ausgeschlossen sind Defekte, die durch Überlastung, unsachgemäße Behandlung oder bei

Teilnahme an Wettbewerben entstanden sind.

Limited warranty - defective products must be returned in original packaging - please add a copy

of the original purchasing invoice showing the purchasing date and a detailed description of the

failure. Failure caused by overload, misuse or by using the product for competition purpose are

not covered by the warranty.

De Garantie bepalingen van alle door ground zero geleverde producten is volgens wettelijke

bepalingen geregeld, Een retourzending kan alleen na duidelijke afspraak en in de originele

verpakking plaatsvinden.SVP een aankoopbon en een duidelijke storingsomschrijving

bijvoegen.Van garantie uitgesloten zijn defecten door overbelasting, onkundig gebruik, of door

deelname aan wedstrijden (SPL) ontstaan zijn.

La garantie est conforme aux droits légaux. Un retour du produit défectueux doit être dans son

emballage d'origine sur présentation du reçu ou de la facture indiquant la description du

defaut.La présente Garantie n'est pas applicable lorsque le produit a été endommagé en raison:

Mauvaise alimentation, Trop de puissance (HP,Subwoofer) Accident, Installation ou Utilisation non

conforme aux normes Technique (Concours SPL etc).

GROUND ZERO GmbH

Erlenweg 25; D - 85658 Egmating, Germany

Tel. [phone] Fax -8310

www.ground-zero-audio.com

Wir behalten uns das Recht vor, zukünftig nötige Änderungen oder Verbesserungen an dem

Produkt vorzunehmen ohne den Kunden darüber zu informieren.

We reserve the right to make needed change or improvement to the product without informing

customer about this in advance.

Wij behouden ons het recht om de nodige veranderingen of verbeteringen aan het product door

te voeren zonder de klant hierover te informeren.

Nous nous réservons le droit d'entreprendre à l'avenir nécessairement des modifications ou des

améliorations au produit sans informer le client.
