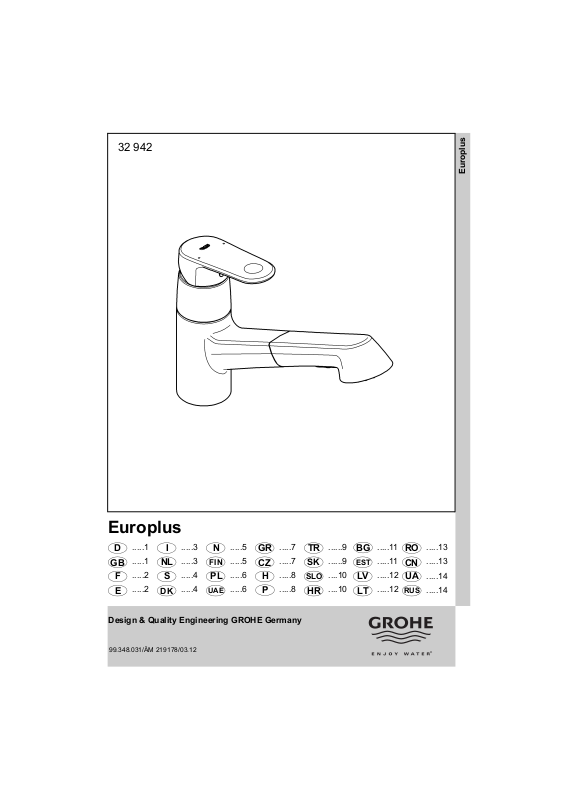

Grohe 32942002 User guide

32 942

Europlus

Europlus

.....1

.....1

D

D

.....1

.....1

GB

GB

.....1

.....2

F

F

.....2

.....2

E

E

Design & Quality Engineering GROHE Germany

99.348.031/ÄM 219178/03.12

I

I

NL

NL

S

S

DK

DK

.....2

.....3

.....2

.....3

.....3

.....4

.....3

.....4

N

N

FIN

FIN

PL

PL

UAE

UAE

.....3

.....5

.....4

.....5

.....4

.....6

.....4

.....6

GR

GR
CZ

CZ

H

H
P

P

.....5

.....7

.....5

.....7

.....5

.....8

.....6

.....8

TR

TR

SK

SK

SLO

SLO

HR

HR

.....6

......9

.....6

......9

.....7

....10

.....7

....10

BG

BG

EST

EST

LV

LV
LT

LT

.....7

.....11

.....8

.....11

.....8

.....12

.....8

.....12

.....9

.....13

RO

RO

.....9

.....13

CN

CN

RUS

.....9

.....14

UA

RUS .....14

max.

45mm

17mm

max.

60mm

3m

m

1

9

m

m

m

m

0

3

2

,

5

m

m

3

m

m

*19 377

2.

3.

1.

Diese Technische Produktinformation ist
ausschließlich für den Installateur oder

D

eingewiesene Fachkräfte!

Bitte an den Benutzer weitergeben!

Anwendungsbereich:

Der Betrieb mit drucklosen Speichern (offenen
Warmwasserbereitern) ist nicht möglich.

Technische Daten

Fließdruck: min. 0,5 bar – empfohlen 1 – 5 bar
Betriebsdruck: max. 10 bar
Prüfdruck: 16 bar
Durchfluss bei 3 bar Fließdruck
bei Brause: ca. 11,5 l/min
bei Mousseur: ca. 13 l/min
Temperatur Warmwassereingang max. 80 °C
Empfohlen (Energieeinsparung): 60 °C
Klemmlänge: max. 60mm

Zur Einhaltung der Geräuschwerte nach DIN 4109 ist bei
Ruhedrücken über 5 bar ein Druckminderer einzubauen.

Höhere Druckdifferenzen zwischen Kalt- und
Warmwasseranschluss sind zu vermeiden!

GROHE Armaturen mit Brausen oder mit herausziehbaren
Ausläufen/Brausen sind mit DIN-DVGW bauartgeprüften
Rückflussverhinderern ausgerüstet.

Installation:

Rohrleitungssystem vor und nach der Installation
gründlich spülen (DIN 1988/DIN EN 806 beachten)!

Funktion:

Anschlüsse auf Dichtheit und Armatur auf Funktion
prüfen.
Schließen der Armatur bewirkt automatisches
Umschalten von Brause- auf Mousseurstrahl.

Mengenbegrenzung:

In Verbindung mit hydraulischen Durchlauferhitzern
ist eine Durchflussmengenbegrenzung nicht zu
empfehlen.

Wartung:

Alle Teile prüfen, reinigen, evtl. austauschen.

Bei Wartungsarbeiten Wasserzufuhr absperren!

Beim Einbau der Kartusche auf richtigen Sitz der
Dichtungen achten.

Verschraubung bis zum Durchdrehen festziehen.

Kalkablagerungen an den SpeedClean-Düsen
werden durch einfaches Drüberstreichen entfernt.
5 Jahre Garantie auf die gleichbleibende Funktion der
SpeedClean-Düsen.

Ersatzteile: siehe Explosionsdarstellung
(* = Sonderzubehör)

Pflege: siehe Pflegeanleitung

This technical product information is exclusively
for the installer or trained specialists.

GB

Please pass these instructions on to the user.

Application:
Operation with unpressurised storage heaters is not possible.

Specifications

Flow pressure: min. 0.5 bar - recommended 1 – 5 bar
Operating pressure: max. 10 bar
Test pressure: 16 bar
Flow rate at 3 bar flow pressure
for shower: approx. 11.5 l/min
for mousseur: approx. 13 l/min
Hot water inlet temperature max. 80 °C
Recommended (energy saving): 60 °C
Clamping length: max. 60mm

If static pressure exceeds 5 bar, a pressure-reducing valve
must be fitted.

Avoid major pressure differences between hot and cold water
supply.

GROHE fittings with showers or with pull-out bath spouts/
showers are equipped with non-return valves.

1

Installation:

Flush piping system prior and after installation of
fitting thoroughly (Consider EN 806)!

Function:

Check connections for leaks and check function of
fitting.
Turning off the mixer automatically diverts the water
flow from shower to mousseur.

Flow rate limitation:

The use of flow rate limiters in combination with
hydraulic instantaneous heaters is not recommended.

Maintenance:

Inspect and clean all components and replace if
necessary.

Shut off water supply for maintenance work.

When installing the cartridge, ensure that the
seals are correctly seated.

Tighten screw coupling until it turns freely.

Limescale can easily be removed from SpeedClean
nozzles by simply rubbing with the fingers.
The function of the SpeedClean nozzles is
guaranteed for a period of five years.

Replacement parts: see exploded drawing
(* = special accessories)

Care: see Care Instructions

La documentation technique/produit est
exclusivement destinée aux plombiers et aux

F

personnels qualifiés.

Penser à la remettre à l’utilisateur.

Domaine d'application:

Un fonctionnement avec des accumulateurs sans pression
(chauffe-eau à écoulement libre) n'est pas possible!

Caractéristiques techniques

Pression dynamique: minimale 0,5 bar –

Pression de service: 10 bars maxi.
Pression d'épreuve: 16 bars
Débit à une pression dynamique de 3 bars
de la douche: env. 11,5 l/min
du mousseur: env. 13 l/min
Température de l’eau chaude 80 °C maxi.
Recommandée (économie d'énergie): 60 °C
Longueur de serrage : 60mm maxi.

Installer un réducteur de pression en cas de pressions
statiques supérieures à 5 bars.

Eviter les différences importantes de pression entre les
raccordements d'eau chaude et d'eau froide!

Les robinetteries GROHE avec douche ou douchette
extractible sont équipées de clapets anti-retour éprouvés.

recommandée 1 à 5 bars

Installation

Bien rincer les canalisations avant et après
l’installation (respecter la norme EN 806)!

Fonctionnement

Contrôler l’étanchéité des raccordements et contrôler
le fonctionnement de la robinetterie.
La fermeture de la robinetterie entraîne le passage
automatique du jet de douche au jet de mousseur.

Limiteur de débit

La limitation du débit est déconseillée avec des
chauffe-eau instantanés à commande hydraulique.

Maintenance

Contrôler et nettoyer toutes les pièces, les
remplacer le cas échéant.

Fermer les arrivées d’eau en cas de maintenance.

Contrôler le siège des joints lors du montage de la
cartouche.

Visser jusqu’à ce que la pièce tourne dans le vide.

Les dépôts calcaires peuvent être éliminés au niveau
des buses SpeedClean.
Les buses SpeedClean sont garanties 5 ans.

Pièces de rechange voir vue explosée
(* = accessoires spéciaux).

Entretien: voir les instructions d’entretien

¡Esta información técnica de productos está
destinada exclusivamente para el instalador o

E

profesionales del sector!

¡Por favor, entréguesela al usuario!

Campo de aplicación
No es posible el funcionamiento con acumuladores sin

presión (calentadores de agua sin presión).

Datos técnicos

Presión de trabajo:mín. 0,5 bares - recomendada 1 – 5 bares
Presión de utilización: máx. 10 bares
Presión de verificación: 16 bares
Caudal para una presión de trabajo de 3 bares
ducha: aprox. 11,5 l/min
mousseur: aprox. 13 l/min
Temperatura de la entrada del agua caliente: máx. 80 °C
Recomendada (ahorro de energía): 60 °C
Longitud de apriete máx. 60mm

Si la presión en reposo es superior a 5 bares, hay que instalar
un reductor de presión.

¡Deberán evitarse diferencias de presión importantes entre
las acometidas del agua fría y del agua caliente!

Las griferías GROHE con ducha o con caño/ducha extraíble
están equipadas con válvulas antirretorno.

Instalación:

¡Purgar a fondo el sistema de tuberías antes y
después de la instalación (tener en cuenta EN 806)!

Funcionamiento:

Comprobar la estanqueidad de las conexiones y el
funcionamiento de la grifería.
Al cerrar el monomando se pasa automáticamente de
chorro de ducha a chorro de mousseur.

Limitación del caudal:

Se recomienda no utilizar el limitador de caudal en
combinación con calentadores instantáneos con
control hidráulico.

Mantenimiento:

Verificar todas las piezas, limpiarlas y cambiarlas
en caso de necesidad.

¡Cerrar la alimentación de agua al realizar trabajos de
mantenimiento!

Al montar el cartucho tener en cuenta el correcto
asiento de las juntas.

Apretar la rosca hasta que gire.
Los depósitos calcáreos que pudieran formarse en
los conos SpeedClean se eliminan con un simple
frotado.
Los conos SpeedClean tienen 5 años de garantía de
funcionamiento.

Recambios: véase la vista de despiece
(* = Accesorio especial)
Cuidados: véanse las instrucciones de conservación

2

Queste informazioni tecniche sul prodotto sono
ad uso esclusivo dell’installatore e del personale

I

qualificato!

Si prega di consegnarle all’utente!

Gamma di applicazioni:
Non è possibile il funzionamento con accumulatori di acqua

calda a bassa pressione (accumulatori di acqua calda a
circuito aperto).

Dati tecnici

Pressione idraulica: min. 0,5 bar - consigliata 1 – 5 bar
Pressione di esercizio: max. 10 bar
Pressione di prova: 16 bar
Portata a 3 bar di pressione idraulica
con doccia: circa 11,5 l/min
con mousseur: circa 13 l/min
Temperatura ingresso acqua calda: max. 80 °C
Consigliata (risparmio energetico): 60 °C
Lunghezza di fissaggio: max. 60mm

Per pressioni statiche superiori a 5 bar si raccomanda
l’installazione di un riduttore di pressione.

Evitare grandi differenze di pressione fra i raccordi d'acqua
fredda e d'acqua calda!

Tutti i rubinetti GROHE con doccia o bocca estraibili sono
dotati di valvola di non ritorno.

Installazione:

Prima e dopo l’installazione pulire a fondo il sistema
di tubazioni (osservare la norma EN 806)!

Funzionamento:

Controllare la tenuta dei raccordi e il funzionamento
del rubinetto.
Chiudendo il rubinetto si verifica la deviazione
automatica dal getto doccia al mousseur.

Limitatore di portata:

L'uso di un limitatore di portata non è consigliabile con
scaldabagni istantanei idraulici.

Manutenzione:

Controllare, pulire ed eventualmente sostituire
tutti i pezzi.

Chiudere l’entrata dell’acqua durante i lavori di
manutenzione!

Durante il montaggio della cartuccia controllare
che le guarnizioni siano perfettamente in sede.

Stringere il raccordo a vite finché non gira a vuoto.
Grazie agli ugelli SpeedClean i residui calcarei
possono essere rimossi semplicemente passandovi
sopra un dito.
Garanzia di 5 anni sul funzionamento costante degli
ugelli SpeedClean.

Pezzi di ricambio: vedi immagini esplose
(* = accessori speciali).
Manutenzione ordinaria: vedi istruzioni per
manutenzione ordinaria

Deze technische productgegevens zijn uitsluitend
bedoeld voor de installateur of gekwalificeerde

NL

monteurs!

Overhandig deze aan de gebruiker!

Toepassingsgebied:

Het werken met lagedrukboilers (open warmwatertoestellen)
is niet mogelijk!

Technische gegevens

Stromingsdruk: min. 0,5 bar - aanbevolen 1 – 5 bar
Werkdruk: max. 10 bar
Testdruk: 16 bar
Opbrengst bij 3 bar dynamische druk
bij douche: ca. 11,5 l/min
bij mousseur: ca. 13 l/min
Temperatuur warmwateringang max. 80 °C
Aanbevolen (energiebesparing): 60 °C
Klemlengte: max. 60mm

Bij statische drukken boven 5 bar dient een
drukreduceerventiel te worden ingebouwd.

Voorkom hoge drukverschillen tussen de koud- en
warmwateraansluiting!

GROHE kranen met douches of met uittrekbare uitlopen/
douches zijn uitgerust met gekeurde terugslagkleppen.

3

Installeren:

Leidingen vóór en na het installeren grondig spoelen
(EN 806 in acht nemen)!

Werking:

Controleer of de aansluitingen niet lekken en of de
kraan werkt.
Bij het dichtdraaien van de kraan wordt automatisch
van douche- op mousseurstraal omgeschakeld.

Volumebegrenzer:

In combinatie met c.v.-ketels met warmwatervoorziening
en geisers is een doorstroombeperking aan de
warmwaterkant niet aan te raden, i.v.m. de tapdrempel
van de geiser/combiketel.

Onderhoud:

Controleer alle onderdelen, reinig en vervang
deze indien nodig.

Sluit bij onderhoudswerkzaamheden de watertoevoer
af!

Controleer bij het inbouwen van de kardoes of de
afdichtingen goed zitten.

Schroef de schroefverbinding vast totdat deze
doordraait.
Kalkafzettingen op de SpeedClean-sproeiers worden
verwijderd door deze simpelweg af te vegen.
Wij verlenen 5 jaar garantie op het constant
functioneren van de SpeedClean-sproeiers.

Reserveonderdelen: zie stuklijst
(* = speciaal toebehoren)

Reiniging: zie reinigingsaanwijzing
