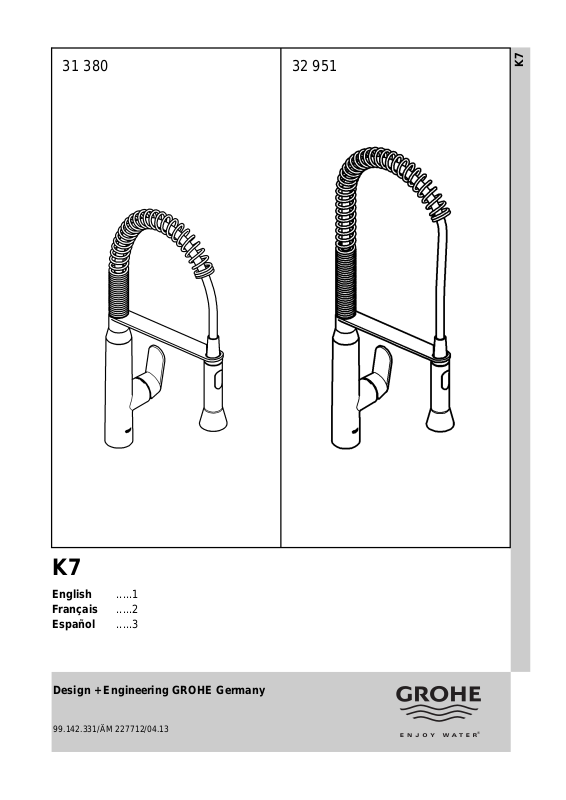

GROHE 32951DC0 Technical Sheet [en, fr, es]

Download

Page 1

31 380 32 951

English .....1

Français .....2

Español .....3

Design + Engineering GROHE Germany

99.142.331/ÄM 227712/04.13

Page 2

32 951

(31 380)

Please pass these instructions on to the end user of the fitting! S.v.p remettre cette instruction à l'utilisateur de la robinetterie!

Entregue estas instrucciones al usario final de la grifería!

Page 3

Page 4

English

Application

Operation is possible in conjunction with:

• Pressurized storage heaters Operation is not possible with:

• Low-pressure storage heaters (displacement water heaters)

Specifications

• Max. flow: 6.6 L/min or 1.75 gpm/60 psi

• Flow pressure

- min. 7.25 psi

- recommended 14.5 - 72.5 psi

- greater than 72.5 psi, fit pressure reducing valve

• Max. operating pressure 145 psi

• Test pressure 232 psi

• Temperature

- max. (hot water inlet) 176 °F

• Water connection: cold - RH hot - LH

• Deck thickness max. 2 3/8"

• Non reversible cartridge

Notes:

- Major pressure differences between cold and hot water supply should be avoided.

- To be installed according to local codes and regulations.

- This faucet is not intended for the use with portable appliances.

Installation

Flush piping system prior and after installation of faucet thoroughly!

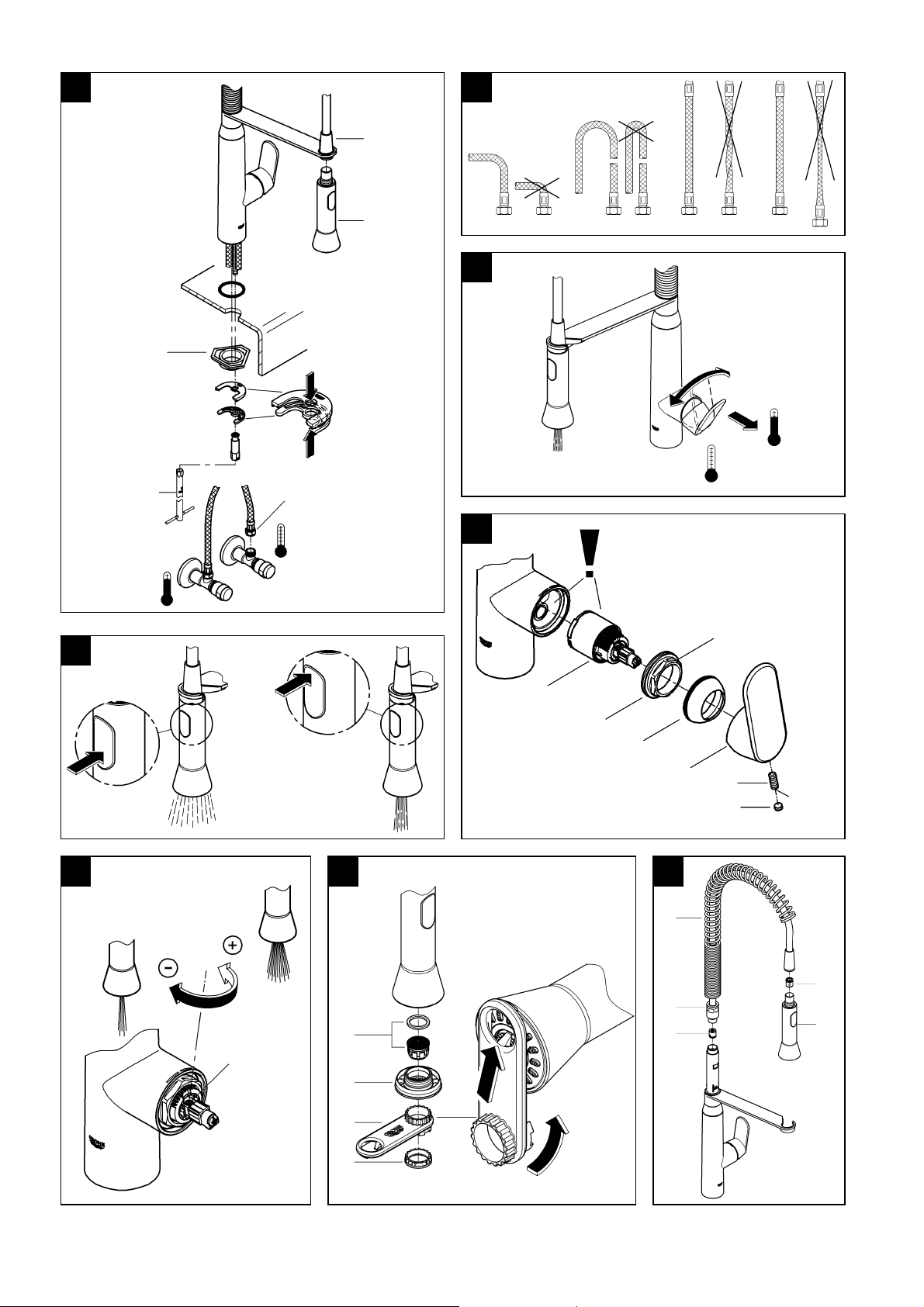

Mount sink faucet, see fold-out page III, Fig. [1].

Refer to the dimensional drawing on fold-out page I.

Note:

If brace (A) is omitted, deck thickness can be increase d by 1 3/4" to a total of 2 3/8".

Connect sink faucet, see Figs. [1] and [2].

- Cold water connection (marked blue) = right

- Hot water connection (marked red) = left

Avoid cross connection. The cartridge is not reversible. Connect the spray hose (B), see Fig. [1].

- Connect the handspray (C) without usin g any additional seals.

2. Handspray, see Fig. [4]. Slide lever to right (faucet open). The water will always emerge first from the aerator.

Diverter button:

Press

Turning off the faucet automatically diverts the water flow from handspray to aerator.

= switches from spray to aerator flow = switches to spray flow

Flow rate limiter

This faucet is fitted out with a flow rate limiter, permitting an infinitely individual variable reduction of the flow rate. The highest possible flow rate is set by the plant before despatch.

The use of flow rate limiters in combination with hydraulic instantaneous water heaters is not recommended.

To activate see “Replacing the cartridge” poi nt 1 to 4, Figs. [5] and [6].

Maintenance

Inspect and clean all parts, replace as necessary and grease with special grease.

Shut off cold and hot water supply! I. Replacing the cartridge, see fold-out page III, Fig. [5].

1.Lever out plug (D).

2.Loosen set screw (E).

3.Pull off lever (F).

4.Unscrew cap (G).

5.Turn out screwing (H).

6.Change the complete cartridge (J). Assemble in reverse order.

Observe the correct installation position!

Make sure that the cartridge seals engage in the grooves and the locating pins at the base of the cartridge slot into the apertures on the housing. Screw in and tighten screwing (H).

II. Strainer and rose, see fold-out page III, Fig. [7].

1.Pull out ring (K) and unscrew rose (L) by using wrench (M).

2.Clean strainer (N) and rose (L).

3.With SpeedClean nozzles simply rub fingers over rose to remove limescale.

We guarantee that the SpeedClean nozzles will function unchanged for a period of five years.

Assemble in reverse order.

Open cold and hot-water supply and check connections for leakage!

Operation

1. Lever, see Fig. [3].

Slide lever to right = open (water flow) Slide lever to left = closed Slide lever towards front = cold water Slide lever towards back = hot water

III. Check valve, see fold-out page III, Fig. [8].

1.Unscrew rinse spray (O) and remove check valve (P).

2.Pull off spring (R).

3.Unscrew shower hose (S) and remove check valve (T).

Assemble in reverse order. Replacement parts, see fold-out page II ( * = special

accessories).

Care

Instructions for care of this faucet will be found in the Limited Warranty supplement.
