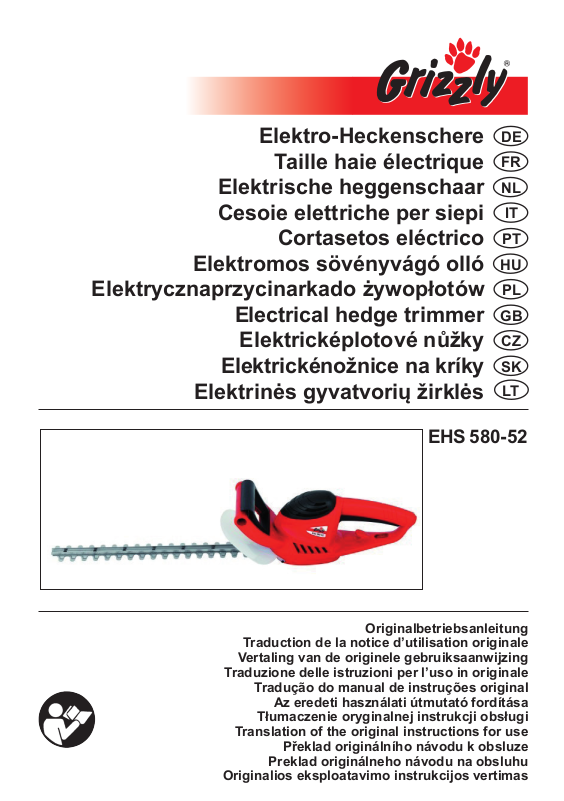

Grizzly EHS 580 52 Service Manual

Download

Elektro-Heckenschere

Taille haie électrique Elektrische heggenschaar Cesoie elettriche per siepi

Cortasetos eléctrico

Elektromos sövényvágó olló

Elektrycznaprzycinarkado żywopłotów

Electrical hedge trimmer

Elektricképlotové nůžky

Elektrickénožnice na kríky

Elektrinės gyvatvorių žirklės

EHS 580-52

FR NL

CZ SK

Originalbetriebsanleitung

Traduction de la notice d’utilisation originale

Vertaling van de originele gebruiksaanwijzing

Traduzione delle istruzioni per l’uso in originale

Tradução do manual de instruções original

Az eredeti használati útmutató fordítása

Tłumaczenie oryginalnej instrukcji obsługi

Translation of the original instructions for use

Překlad originálního návodu k obsluze

Preklad originálneho návodu na obsluhu

Originalios eksploatavimo instrukcijos vertimas

4 5

3 42

Originalbetriebsanleitung ................................................................................ 5

Bitte lesen Sie vor der ersten Inbetriebnahme zu Ihrer Sicherheit und für die Sicherheit anderer diese Bedienungsanleitung aufmerksam durch, bevor Sie die Maschine benutzen. Bewahren Sie die Anleitung gut auf und geben Sie sie an jeden nachfolgenden Benutzer weiter, damit die Informationen jederzeit zur Verfügung stehen.

Traduction de la notice d’utilisation originale .............................................16

Avant la première mise en service, veuillez lire attentivement ces instructions d’utilisation. Conservez soigneusement ces instructions et transmettez-les à tous les

utilisateurs suivants an que les informations se trouvent constamment à disposition.

Vertaling van de originele gebruiksaanwijzing ............................................ 27

Lees voor de inbedrijfstelling deze bedieningshandleiding aandachtig door. Bewaar de handleiding goed en geef deze door aan de volgende gebruiker van deze soldeerbout, zodat iedere gebruiker te allen tijde kan beschikken over de informatie.

Traduzione delle istruzioni per l’uso in originale ........................................38

Si prega di leggere con attenzione le presenti istruzioni per l’uso la prima volta che si usa l’apparecchio. Conservare con cura il presente manuale d’uso e consegnarlo al successivo utilizzatore prestando attenzione che sia sempre a disposizione di chi usa l’apparecchio.

Tradução do manual de instruções original ................................................49

Leia, por favor, para a sua segurança e para a segurança dos outros, atentamente o

manual de instruções antes de começar a trabalhar com esta máquina. Guarde o manual em lugar bem seguro para que possa ter acesso, a qualquer momento, a todas

as informações necessárias.

Az eredeti használati útmutató fordítása ...................................................... 60

Przed pierwszym uruchomieniem urządzenia uważnie przeczytaj tę instrukcję obsługi. Przechowuj tę instrukcję w dobrze zabezpieczonym miejscu i przekazuj ją każdemu kolejnemu właścicielowi urządzenia, aby zawarte w niej informacje były zawsze dostępne dla osób używających urządzenia.

Az eredeti használati útmutató fordítása ...................................................... 71

Kérjük, olvassa el az első üzembe helyezés előtt gyelmesen a használati utasítást. Őrizze meg jól az utasítást, és adja tovább minden következő felhasználónak, hogy az információk mindenkor kéznél legyenek.

Translation of the original instructions for use ...........................................82

Before initial start-up, please read through these operating instructions carefully prior

to using the machine. Keep the instructions safe and pass them on to any subsequent

user so that the information is always available.

Překlad originálního návodu k obsluze ........................................................ 93

Před prvním uvedením do provozu si prosím pozorně přečtěte tento návod k obsluze. Tento návod dobře uschovejte a předejte jej každému dalšími uživateli, aby byly tyto

informace kdykoliv k dispozici.

Preklad originálneho návodu na obsluhu .................................................. 103

Pre Vašu bezpečnosť ako i pre bezpečnosť iných osôb si pred prvým uvedením do prevádzky, skôr než prístroj použijete, pozorne prečítajte tento návod na obsluhu. Dobre uložte tento návod a odovzdajte ho každému nasledujúcemu používateľovi, aby tieto informáce boli kedykoľvek k dispozícii.

Originalios eksploatavimo instrukcijos vertimas ...................................... 114

Prieš pradėdami eksploatuoti pirmą kartą atidžiai perskaitykite šią eksploatavimo instrukciją. Saugokite šią instrukciją ir prireikus perduokite kitam naudotojui, kad būtų galima bet kada pasinaudoti instrukcijoje esančia informacija.

Inhalt

Sicherheitshinweise ............................. 5

Symbole in der Anleitung ................... 5

Bildzeichen auf dem Gerät ................. 5

Allgemeine Sicherheitshinweise für

Elektrowerkzeuge .............................. 6

Spezielle Sicherheitshinweise ........... 8

Verwendungszweck............................ 10

Funktionsbeschreibung ..................... 10

Übersicht ............................................. 10

Montageanleitung ............................... 10

Lieferumfang .................................... 10

Handschutz montieren ......................11

Bedienung ............................................11

Ein- und Ausschalten ........................11

Arbeiten mit dem Gerät .................... 12

Schnitttechniken ............................... 12

Schnittzeiten .................................... 13

Wartung und Reinigung ..................... 13

Entsorgung/Umweltschutz ................ 13

Ersatzteile............................................ 13

Garantie ............................................... 14

Reparatur-Service............................... 14

Technische Daten ............................... 14

Fehlersuche ........................................ 15

EG-Konformitätserklärung ................. 124

Explosionszeichnung ....................... 130

Grizzly Service-Center ..................... 131

Sicherheitshinweise

Dieser Abschnitt behandelt die grundlegenden Sicherheitsvorschriften bei der Arbeit mit der Elektro-Heckenschere.

Symbole in der Anleitung

Gefahrenzeichen mit Angaben

zur Verhütung von Personenoder Sachschäden.

Gebotszeichen (anstelle des Aus-

rufungszeichens ist das Gebot er-

läutert) mit Angaben zur Verhütung von Schäden.

Hinweiszeichen mit Informationen

zum besseren Umgang mit dem

Gerät.

Bildzeichen auf dem Gerät

Achtung!

Lesen Sie vor Benutzung des

Gerätes die Bedienungsanleitung

aufmerksam durch.

Tragen Sie Augenschutz

Tragen Sie Gehörschutz

Tragen Sie schnittsichere Hand-

schuhe

Achtung! Verletzungsgefahr durch

laufende Messer

Benutzen Sie die Heckenschere

nicht bei Regen oder an nassen Hecken.

Trennen Sie sofort den Netzstecker

vom Netz, wenn die Leitung beschädigt oder durchtrennt wurde.

Angabe des Schallleistungspegels

in dB.

Elektrogeräte gehören nicht in den

Hausmüll.

Zahnabstand

Schnittlänge

Schutzklasse II

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

Warnung! Lesen Sie alle Si-

cherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshin-

weise und Anweisungen können

elektrischen Schlag, Brand und/ oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwen-

dete Begri ,,Elektrowerkzeug” bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

1) ARBEITSPLATZSICHERHEIT

a) Halten Sie Ihren Arbeitsbereich sau-

ber und gut beleuchtet.

Unordnung oder unbeleuchtete Arbeitsbereiche können zu UnfälIen führen.

b) Arbeiten Sie mit dem Elektrowerk-

zeug nicht in expIosionsgefährdeter

Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube benden.

Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

c) Halten Sie Kinder und andere Per-

sonen während der Benutzung des EIektrowerkzeugs fern.

Bei Ablenkung können Sie die Kontrolle

über das Gerät verlieren.

2) ELEKTRISCHE SICHERHEIT

a) Der Anschlussstecker des Elektro-

werkzeuges muss in die Steckdose

passen. Der Stecker darf in keiner

Weise verändert werden. Verwenden

Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen.

Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.

b) Vermeiden Sie Körperkontakt mit

geerdeten OberfIächen, wie von

Rohren, Heizungen, Herden und Kühlschränken.

Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

c) Halten Sie Elektrowerkzeuge von Re-

gen oder Nässe fern.

Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.

d) Zweckentfremden Sie das Kabel

nicht, um das Elektrowerkzeug zu

tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen.

Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.

e) Wenn Sie mit einem Elektrowerkzeug

im Freien arbeiten, verwenden Sie

nur Verlängerungskabel, die auch für den Außenbereich geeignet sind.

Die Anwendung eines für den Auβenbereich geeigneten Verlängerungskabels verringert das Risiko eines elekrischen Schlages,

f) Wenn der Betrieb des Elektrowerk-

zeuges in feuchter Umgebung nicht

vermeidbar ist, verwenden Sie einen

Fehlerstromschutzschalter. Benut- zen Sie einen Fehlerstromschutzschalter mit einem Auslösestrom von 30 mA oder weniger.

Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3) SICHERHEIT VON PERSONEN

a) Seien Sie aufmerksam, achten Sie

darauf, was Sie tun, und gehen Sie

mit Vernunft an die Arbeit mit einem

Elektrowerkzeug. Benutzen Sie kein Elektrowerzeug, wenn Sie müde sind oder unter dem Einuss von

Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsam-

keit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.

b) Tragen Sie persönliche Schutzaus-

rüstung und immer eine Schutzbrille.

Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen.

c) Vermeiden Sie eine unbeabsichtigte

lnbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug

ausgeschaltet ist, bevor Sie es an

die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen.

Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschlieβen, kann dies zu Unfällen führen.

d) Entfernen Sie Einstellwerkzeuge

oder Schraubenschlüssel, bevor Sie

das Elektrowerkzeug einschalten.

Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil bendet, kann zu Verletzungen führen.

e) Vermeiden Sie eine abnormale Kör-

perhaltung. Sorgen Sie für einen

sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch

können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.

f) Tragen Sie geeignete Kleidung. Tra-

gen Sie keine weite Kleidung oder

Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen.

Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.

g) Wenn Staubabsaug- und -au󰀨ang-

einrichtungen montiert werden können, vergewissern Sie sich, dass

diese angeschlossen sind und richtig verwendet werden.

Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.

4) SORGFÄLTIGER UMGANG MIT UND GEBRAUCH VON ELEKTROWERKZEUGEN

a) Überlasten Sie das Gerät nicht. Ver-

wenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug.

Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.

b) Benutzen Sie kein Elektrowerkzeug,

dessen Schalter defekt ist.

Ein Elektrowerkzeug, das sich nicht mehr ein- odor ausschalten Iässt, ist gefährlich und muss repariert werden.

c) Ziehen Sie den Stecker aus der

Steckdose und/oder entfernen Sie den Akku, bevor Sie GeräteeinsteIlungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen.

Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.

d) Bewahren Sie unbenutzte Elektro-

werkzeuge außerhalb der Reichwei-

te von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder

diese Anweisungen nicht gelesen

haben.

Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden.

e) Pegen Sie Elektrowerkzeuge mit

Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren.

Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

f) Halten Sie Schneidwerkzeuge

scharf und sauber.

SorgfäItig gepegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind Ieichter zu führen.

g) Verwenden Sie Elektrowerkzeug,

Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anwei-

sungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Ge-

brauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

5) SERVICE

a) Lassen Sie lhr Elektrowerkzeug

nur von qualiziertem Fachperso-

nal und nur mit Original-Ersatzteilen reparieren.

Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.

b) Wenn die Anschlussleitung des

Elektrowerkzeuges beschädigt ist,

muss sie durch eine speziell vorgerichtete Anschlussleitung ersetzt werden, die über die Kundendienstorganisation erhältlich ist.

Spezielle Sicherheitshinweise

1) SPEZIELLE SICHERHEITSHIN-

WEISE FÜR HECKENSCHEREN

a) Halten Sie alle Körperteile vom

Schneidmesser fern. Versuchen Sie nicht, bei laufendem Messer Schnittgut zu entfernen oder zu schneidendes Material festzuhalten. Entfernen Sie eingeklemmtes Schnittgut nur bei ausgeschaltetem Gerät.

Ein Moment der Unachtsamkeit bei Benutzung der Heckenschere kann zu schweren Verletzungen führen.

b) Tragen Sie die Heckenschere am

Gri󰀨 bei stillstehendem Messer. Bei Transport oder Aufbewah-

rung der Heckenschere stets die Schutzabdeckung aufziehen.

Sorgfältiger Umgang mit dem Gerät verringert die Verletzungsgefahr durch das Messer.

c) Halten Sie das Kabel vom Schneid-

bereich fern.

Während des Arbeitsvorgangs kann das Kabel im Gebüsch verdeckt sein und versehentlich durchtrennt werden.

d) Halten Sie das Elektrowerkzeug

nur an den isolierten Gri󰀨ächen,

da das Schneidmesser in Berührung mit verborgenen Stromleitungen oder dem eigenen Netzkabel kommen kann.

Der Kontakt des Schneidmessers mit einer spannungsführenden Leitung kann metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.

e) Tragen Sie beim Arbeiten mit dem

Gerät geeignete Kleidung und Arbeitshandschuhe. Fassen Sie das Gerät nie am Schneidmesser an oder heben es am Schneidmesser auf. Der Kontakt mit dem Schneid-

messer kann zu Verletzungen führen.

2) WEITERFÜHRENDE SICHERHEITSHINWEISE

a) Dieses Gerät ist nicht dafür bestimmt,

durch Personen (einschließlich Kin-

der) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/ oder mangels Wissen benutzt zu werden; es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhalten

von ihr Anweisungen, wie das Gerät

zu benutzen ist.

b) Kinder sollten beaufsichtigt werden,

um sicherzustellen, dass sie nicht mit

dem Gerät spielen.

c) Während des Gebrauchs der Hecken-

schere tragen Sie bitte Arbeitshandschuhe, Schutzbrille, feste Schuhe und lange Hosen.

d) Überprüfen Sie vor jeder Benutzung

die Netzanschlussleitung und das Verlängerungskabel auf Schäden und

Alterung. Benutzen Sie das Gerät

nicht, wenn das Kabel beschädigt oder abgenutzt ist.

e) Vor der Arbeit durchsuchen Sie die

Hecke nach verborgenen Objekten, z.B. Draht etc.

f) Arbeiten Sie nur bei Tageslicht oder

guter künstlicher Beleuchtung.

g) Halten Sie beim Arbeiten das Gerät

immer mit beiden Händen und mit Ab-

stand vom eigenen Körper gut fest.

h) Legen Sie die Anschlussleitung so,

dass sie während des Arbeitens nicht

von Zweigen oder Ähnlichem erfasst

wird.

i) Wird die Leitung während des Ge-

brauchs beschädigt, trennen Sie diese sofort vom Netz. Die Leitung nicht berühren, bevor sie vom Netz getrennt ist.

j) Das Gerät ist für das Schneiden von

Hecken vorgesehen. Mit dem Gerät

keine Zweige, hartes Holz oder anderes schneiden.

k) Versuchen Sie nicht, ein blockiertes/

verklemmtes Blatt zu lösen, bevor Sie das Gerät ausgeschaltet haben.

l) Die Messer sind regelmäßig auf

Abnutzung zu kontrollieren und nachschleifen zu lassen. Stumpfe Messer überlasten die Maschine. Daraus resultierende Schäden unterliegen nicht

der Garantie.

m) Immer erst das Gerät ausschalten

und den Netzstecker ziehen

- wenn Sie das Gerät unbeaufsichtigt

lassen

- bevor Sie Blockierungen entfernen

- vor Kontroll-, Wartungs- oder Reinigungsarbeiten

- wenn Sie einen Fremdkörper berührt

haben

- wann immer die Maschine beginnt

ungewöhnlich zu vibrieren

n) Stellen Sie immer sicher, dass die

Lüftungsö󰀨nungen frei von Verschmutzungen sind.

Verwendungszweck

Das Gerät ist nur für das Schneiden

und Trimmen von Hecken, Büschen und Ziersträuchern im häuslichen Bereich bestimmt. Jede andere Verwendung, die in dieser Anleitung nicht ausdrücklich zuge-

lassen wird, kann zu Schäden am Gerät führen und eine ernsthafte Gefahr für den

Benutzer darstellen. Das Gerät ist für den Einsatz im Heimwerkerbereich bestimmt. Es wurde nicht für den gewerblichen Dauereinsatz konzipiert. Das Gerät ist zum Gebrauch durch Erwachsene bestimmt. Jugendliche über 16

Jahre dürfen das Gerät nur unter Aufsicht benutzen. Die Benutzung des Gerätes bei

Regen oder feuchter Umgebung ist verboten.Der Bediener oder Nutzer ist für Unfälle oder Schäden an anderen Menschen oder deren Eigentum verantwortlich. Der Hersteller haftet nicht für Schäden, die durch

bestimmungswidrigen Gebrauch oder

falsche Bedienung verursacht wurden.

Die Messer sind regelmäßig auf

Abnutzung zu kontrollieren und nachschleifen zu lassen. Stumpfe Messer überlasten die Maschine. Daraus resultierende Schäden un-

terliegen nicht der Garantie.

Funktionsbeschreibung

Die Elektro-Heckenschere besitzt als

Antrieb einen Elektromotor. Das Gerät ist zur Sicherheit schutzisoliert und benötigt

keine Erdung. Als Schneideinrichtung besitzt die Heckenschere einen doppelseitigen Sicherheitsmesserbalken. Beim Schneidvorgang bewegen sich die Schneidwerkzeuge linear hin und her. Zum Schutz vor unbeab-

sichtigtem Anlauf kann das Gerät nur mit

gedrücktem Sicherheitshebel betätigt werden. Zusätzlich schützt der Handschutz

vor Ästen und Zweigen. Die Funktion

der Bedienteile entnehmen Sie bitte den nachfolgenden Beschreibungen.

Die Abbildungen für die Bedienung

des Gerätes nden Sie auf der

Seite 2.

Übersicht

1 Netzkabel

2 Handgri󰀨

3 Ein-/Ausschalter 4 Zugentlastung 5 Lüftungsschlitze

6 Bügelgri󰀨 mit Sicherheitsschalter

7 Handschutz 8 Sicherheitsmesserbalken 9 Messerschutz

Montageanleitung

Ziehen Sie vor allen Arbeiten an

dem Gerät den Netzstecker. Ver-

wenden Sie nur Originalteile.

Lieferumfang

Packen Sie das Gerät aus und kontrollieren Sie, ob es vollständig ist:

- Heckenschere mit montierter Schneideinrichtung

- Handschutz +

2 Kreuzschlitzschrauben

- Messerschutz

- Betriebsanleitung

Handschutz montieren

Schieben Sie den Handschutz (7) auf

das Gerät und schrauben Sie ihn mit

den beiden mitgelieferten Schrauben

seitlich am Gehäuse fest.

Bedienung

Verwenden Sie das Gerät nicht

ohne Handschutz. Tragen Sie beim Arbeiten mit dem Gerät geeignete Kleidung und Arbeitshandschuhe.

Vergewissern Sie sich vor jeder Benutzung, dass das Gerät funktionstüchtig ist. Der Ein-/Ausschalter und der Sicherheitsschalter dürfen nicht arretiert

werden. Sie müssen nach Loslassen

des Schalters den Motor ausschalten. Sollte ein Schalter beschädigt sein, darf mit dem Gerät nicht mehr gearbei-

tet werden. Achten Sie darauf, dass die

Netzspannung mit dem Typenschild am Gerät übereinstimmt.

Beachten Sie den Lärmschutz und

örtliche Vorschriften. Die Benutzung des Gerätes kann an bestimmten Tagen (z.B. Sonn- und Feiertagen),

während bestimmter Tageszeiten

(Mittagszeiten, Nachtruhe) oder in besonderen Gebieten (z.B. Kur-

orten, Kliniken etc.) eingeschränkt oder verboten sein.

Nach dem Ausschalten des Ge-

rätes bewegen sich die Messer noch einige Zeit weiter. Lassen

Sie die Messer vollständig zur Ruhe kommen. Berühren Sie

die sich bewegenden Messer

nicht und bremsen Sie diese nicht ab. Verletzungsgefahr!

Ein- und Ausschalten

1. Zur Zugentlastung formen Sie aus dem Ende des Verlängerungskabels eine Schlaufe,

führen diese durch die Ö󰀨nung am Handgri󰀨 (2) und hängen sie in die Zugentlastung (4) am Gri󰀨

ein.

2. Schließen Sie das Gerät an die

Netzspannung an.

Achten Sie auf einen sicheren

Stand und halten Sie das Gerät

mit beiden Händen und mit Ab-

stand vom eigenen Körper gut fest.

Achten Sie vor dem Einschalten darauf, dass das Gerät keine Gegenstände berührt.

3. Zum Einschalten drücken Sie

den Ein-/Ausschalter (3) am Handgri󰀨 und halten gleich-

zeitig den Sicherheitsschalter

am Bügelgri󰀨 (6) gedrückt, die Heckenschere läuft mit höchster Geschwindigkeit.

4. Zum Ausschalten lassen Sie den Ein-/Ausschalter los.

Durch die Bremswirkung kann es

zu Funkenbildung im Bereich der

oberen Lüftungsschlitze kommen,

dies ist normal und für das Gerät

unschädlich.

Arbeiten mit dem Gerät

- Achten Sie beim Schneiden

darauf, keine Gegenstände wie z.B. Drahtzäune oder Panzen-

stützen zu berühren. Dies kann zu Schäden am Messerbalken führen.

- Schalten Sie bei Blockierung

der Messer durch feste Gegenstände das Gerät sofort aus,

ziehen Sie den Netzstecker und entfernen dann den Gegenstand.

- Arbeiten Sie stets von der Steckdose weggehend. Legen Sie deshalb vor Arbeitsbeginn die Schneidrichtung fest.

- Achten Sie darauf, dass das Kabel vom Arbeitsbereich fern bleibt. Legen Sie das Kabel nie über die Hecke, wo es leicht von den Messern erfasst werden kann.

- Vermeiden Sie die Überbeanspruchung des Gerätes während

der Arbeit.

Ziehen Sie sofort den Netzste-

cker, wenn das Kabel beschädigt, verwickelt oder durchtrennt wurde. Es besteht Verletzungs-

gefahr durch elektrischen Schlag.

Schnitttechniken

• Schneiden Sie dicke Äste zuvor mit

einer Astschere heraus.

• Der doppelseitige Messerbalken

ermöglicht den Schnitt in beiden

Richtungen oder durch Pendelbewegungen von einer Seite zur anderen.

• Bewegen Sie beim senkrechten

Schnitt die Heckenschere gleichmäßig vorwärts oder bogenförmig auf und ab.

• Bewegen Sie beim waagrechten

Schnitt die Heckenschere sichelförmig

zum Rand der Hecke, damit abgeschnittene Zweige zu Boden fallen.

• Um lange gerade Linien zu erhalten,

empehlt es sich Schnüre zu spannen.

Schnitthecken schneiden:

Es empehlt sich Hecken in trape-

zähnlicher Form zu schneiden, um ein Verkahlen der unteren Äste zu

verhindern. Dies entspricht dem

natürlichen Panzenwachstum und

lässt Hecken optimal gedeihen. Beim Schnitt werden nur die neuen Jahrestriebe reduziert, so bildet sich eine dichte Verzweigung und ein guter Sichtschutz aus.

1. Schneiden Sie zuerst die Seiten einer Hecke. Bewegen Sie dazu die Heckenschere mit der Wachstumsrichtung von unten nach oben. Wenn Sie von oben nach unten schneiden, bewegen sich

dünnere Äste nach außen, wodurch dünne Stellen oder Löcher entstehen können.

2. Schneiden Sie dann die Oberkante je

nach Geschmack gerade, dachförmig

oder rund.

3. Trimmen Sie schon junge Panzen auf die gewünschte Form hin. Der Haupt-

trieb sollte unbeschädigt bleiben, bis

die Hecke die geplante Höhe erreicht

hat. Alle anderen Triebe werden auf die Hälfte gekappt.

Frei wachsende Hecken pegen:

Frei wachsende Hecken bekommen zwar keinen Formschnitt, müssen aber regelmäßig gepegt werden, damit die Hecke nicht

zu hoch wird.

Schnittzeiten

Laubhecken ...............im Juni und Oktober

Hecken aus Nadelgehölzen . April und August

Immergrüne Koniferenhecken ........ ab Mai

Wartung und Reinigung

Ziehen Sie vor allen Arbeiten an

dem Gerät den Netzstecker.

Lassen Sie Arbeiten, die nicht

in dieser Anleitung beschrieben sind, von einer von uns ermächtigten Kundendienststelle

durchführen. Verwenden Sie nur

Originalteile.

Tragen Sie beim Hantieren mit der

Schneideinrichtung Handschuhe.

Führen Sie folgende Wartungs- und Reinigungsarbeiten regelmäßig durch.

Dadurch ist eine lange und zuverlässige Nutzung gewährleistet.

Das Gerät darf weder mit Wasser

abgespritzt werden, noch in Wasser gelegt werden. Verwenden

Sie keine Reinigungs- bzw. Lösungsmittel. Sie könnten das Gerät

damit irreparabel beschädigen.

Chemische Substanzen können die Kunststo󰀨teile des Gerätes an-

greifen.

• Kontrollieren Sie die Heckenschere vor

jedem Gebrauch auf o󰀨ensichtliche

Mängel wie lose, abgenutzte oder beschädigte Teile. Prüfen Sie den festen Sitz der Schrauben im Messerbalken.

• Überprüfen Sie Abdeckungen und

Schutzeinrichtungen auf Beschädigungen und korrekten Sitz. Tauschen Sie diese gegebenenfalls aus.

• Halten sie Lüftungsschlitze und Motorgehäuse des Gerätes sauber. Verwenden Sie dazu ein feuchtes Tuch oder eine Bürste.

• Reinigen Sie nach jeder Benutzung den Messerbalken sorgfältig. Reiben

Sie ihn mit einem öligen Lappen ab

oder sprühen ihn mit einem Metall-

Pegespray ein.

• Bewahren Sie die Heckenschere im mitgelieferten Messerschutz trocken und außerhalb der Reichweite von Kindern auf.

Entsorgung/Umweltschutz

Führen Sie Gerät, Zubehör und Verpackung

einer umweltgerechten Wiederverwertung zu.

Elektrogeräte gehören nicht in den

Hausmüll.

Geben Sie das Gerät an einer Verwertungsstelle ab. Die verwendeten Kunststo󰀨- und Metallteile können sortenrein getrennt

werden und so einer Wiederverwertung

zugeführt werden. Fragen Sie hierzu Ihr Grizzly-Service-Center.

Die Entsorgung Ihrer defekten eingesen-

deten Geräte führen wir kostenlos durch.

Ersatzteile

Ersatzteile und Zubehör erhalten Sie

unter

www.grizzly-service.eu

Sollten Sie kein Internet haben, so wenden Sie sich bitte telefonisch an das

Service-Center (siehe „Grizzly Service-

Center“). Halten Sie die unten genannten

Bestellnummern bereit.. Geben Sie bei

der Bestellung den Maschinentyp und die

Positionsnummer in der Explosionszeichnung an.

Garantie

Für dieses Gerät leisten wir 24 Monate Garantie. Dieses Gerät ist nicht zur gewerblichen

Nutzung geeignet. Bei gewerblichem Ein-

satz erlischt die Garantie.

Schäden, die auf natürliche Abnützung, Überlastung oder unsachgemäße Bedienung zurückzuführen sind, bleiben von

der Garantie ausgeschlossen. Bestimmte

Bauteile unterliegen einem normalen Verschleiß und sind von der Garantie ausgeschlossen. Insbesondere zählen hierzu Messerbalken, Exzenter und Kohlebürsten, sofern die Beanstandungen nicht auf Materialfehler zurückzuführen sind.

Voraussetzung für Garantieleistungen

sind zudem, dass die in der Betriebsanleitung angegebenen Hinweise zur Reinigung und Wartung eingehalten wurden. Schäden, die durch Material- oder Herstellerfehler entstanden sind, werden unentgeltlich durch Ersatzlieferung oder Reparatur beseitigt. Voraussetzung ist,

dass das Gerät unzerlegt und mit Kaufund Garantienachweis an den Händler

zurückgegeben wird.

Achtung: Bitte liefern Sie Ihr Gerät im Re- klamations- oder Servicefall gereinigt und mit einem Hinweis auf den Defekt an unsere Service-Adresse.

Unfrei - per Sperrgut, Express oder mit sonstiger Sonderfracht - eingeschickte

Geräte werden nicht angenommen. Die Entsorgung Ihrer defekten eingesen-

deten Geräte führen wir kostenlos durch.

Technische Daten

Elektro-Heckenschere ........ EHS 580-52

Nenneingangsspannung 230-240 V~, 50 Hz

Leistungsaufnahme ........................ 580 W

Schutzklasse ......................................

Schutzart .......................................... IP 20

Leerlaufhubzahl ........................ 1600 min

Gewicht............................................3,1 kg

Messerlänge .................................525 mm

Schnittlänge ..................................447 mm

Zahnabstand ..................................16 mm

Schallleistungspegel (L

)

garantiert .....................................98 dB(A)

gemessen .......... 96,6 dB(A); K

Schalldruckpegel

) .......................86,1 dB(A) KpA= 3,0 dB

Vibration (a

)

vorderer Handgri󰀨 ........................ 2,651 m/s

hinterer Handgri󰀨 ......................... 2,039 m/s

............................................... K = 1,5 m/s2

-1

= 1,3 dB

Reparatur-Service

Sie können Reparaturen, die nicht der Garantie unterliegen, gegen Berechnung

von unserem Service-Center durchführen lassen. Unser Service-Center erstellt Ihnen gerne einen Kostenvoranschlag.

Wir können Geräte nur bearbeiten, die

ausreichend verpackt und frankiert eingesandt wurden.

Der angegebene Schwingungsemissionswert ist nach einem genormten Prüfverfahren gemessen worden und kann zum Vergleich eines Elektrowerkzeugs mit einem anderen verwendet werden. Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschätzung der Aussetzung verwendet werden.

Warnung:

Der Schwingungsemissionswert

kann sich während der tatsächlichen Benutzung des Elektrowerkzeugs von dem Angabewert unterscheiden, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird.

Es besteht die Notwendigkeit, Si-

cherheitsmaßnahmen zum Schutz

des Bedieners festzulegen, die auf einer Abschätzung der Aussetzung während der tatsächlichen Benutzungsbedingungen beruhen (hierbei sind alle Anteile des Betriebszyklus zu berücksichtigen, beispielsweise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belastung läuft).

Lärm- und Vibrationswerte wurden entsprechend den in der Konformitätserklärung genannten Normen und Bestimmungen ermittelt. Technische und optische Veränderungen

können im Zuge der Weiterentwicklung

ohne Ankündigung vorgenommen wer-

den. Alle Maße, Hinweise und Angaben

dieser Bedienungsanleitung sind deshalb ohne Gewähr. Rechtsansprüche, die aufgrund der Bedienungsanleitung gestellt

werden, können daher nicht geltend gemacht

werden.

Fehlersuche

Problem Mögliche Ursache Fehlerbehebung

Steckdose, Kabel, Leitung,

Gerät startet nicht

Netzspannung fehlt

Ein-/Ausschalter (

Kohlebürsten abgenutzt

3)defekt

Stecker und Sicherung prüfen, ggf. Reparatur durch Elektrofachmann

Reparatur durch Kundendienst

Gerät arbeitet mit

Unterbrechungen

Messer (

heiß

8)werden

Motor defekt Stromkabel beschädigt Kabel überprüfen, ggf. wechseln Interner Wackelkontakt

Ein-/Ausschalter ( defekt

Messer (

Zu viel Reibung wegen fehlender Schmierung

8) stumpf

8) hat Scharten Messerbalken ( 8) überprüfen

Reparatur durch Kundendienst

Messerbalken ( lassen

lassen Messerbalken (

8) schleifen

8) ölen

Table des matières

Instructions de sécurité ..................... 16

Symboles utilisés

dans le mode d’emploi ..................... 16

Symboles apposés sur l’appareil ..... 16

Avertissements

de sécurité généraux pour l‘outil ...... 17

Consignes de sécurité spéciales ..... 19

Domaine d’utilisation ......................... 20

Description du fonctionnement ........ 21

Vue synoptique ................................... 21

Directive de montage ......................... 21

Volume de la livraison ...................... 21

Monter le garde-main ....................... 21

Manipulation du taille haie ................... 22

Mise en marche

et arrêt de l’appareil ......................... 22

Travailler avec l’appareil .................. 22

Techniques de taille ......................... 23

Périodes de coupe ........................... 23

Entretien et nettoyage ........................ 24

Elimination de l’appareil

et protection de l’environnement ...... 24

Pièces de rechange ............................ 24

Garantie ............................................... 25

Service de réparation ......................... 25

Caractéristiques techniques ............. 25

Dépannage .......................................... 26

Traduction de la déclaration

de conformité CE originale .............. 125

Vue éclatée ........................................ 130

Grizzly Service-Center ..................... 131

Instructions de sécurité

Ce chapitre traite des règles de base concernant la sécurité pour travailler avec

le taille haie électrique.

Symboles utilisés dans le mode d’emploi

Symbole de danger et indications

relatives à la prévention de dommages corporels ou matériels.

Symbole d’interdiction (l’interdic-

tion est précisée à la place des guillemets) et indications relatives à la prévention de dommages.

Symboles de remarque et infor-

mations permettant une meilleure utilisation de l‘appareil.

Symboles apposés sur l’appareil

Attention!

Avant d‘utiliser l‘appareil, lisez

attentivement le mode d‘emploi.

Portez une protection pour les

yeux.

Portez une protection pour les

oreilles.

Portez des gants de protection

contre les coupures

Attention ! Risque de blessure par

lames en mouvement

N’utilisez pas le taille haie par

temps de pluie ou sur des haies mouillées.

Si la ligne est endommagée ou

coupée, déconnectez immédiate-

ment la che de secteur du réseau.

Angabe des Schallleistungspegels

in dB.

Indication du niveau garanti de

puissance sonore maximale L

dB.

Distance entre les dents

Longueur de coupe

Classe de protection II

Avertissements de sécurité généraux pour l‘outil

AVERTISSEMENT Lisez toutes

les consignes de sécurité et les instructions. Des omissions lors

de l‘observation des consignes de sécurité et des instructions peuvent causer une décharge électrique, un incendie et / ou de graves blessures.

Conserver tous les avertissements et toutes les instructions pour pouvoir s‘y reporter ultérieurement.

Le terme «outil» dans les avertissements

fait référence à votre outil électrique alimenté par le secteur (avec cordon d‘ali-

mentation) ou votre outil fonctionnant sur

batterie (sans cordon d‘alimentation).

1) SÉCURITÉ DE LA ZONE DE TRAVAIL

a) Conserver la zone de travail propre

et bien éclairée. Les zones en dé-

sordre ou sombres sont propices aux accidents.

b) Ne pas faire fonctionner les outils

électriques en atmosphère explosive, par exemple en présence de

liquides inammables, de gaz ou

de poussières. Les outils électriques produisent des étincelles qui peuvent enammer les poussières ou les fumées.

c) Maintenir les enfants et les per-

sonnes présentes à l‘écart pendant l‘utilisation de l‘outil. Les distrac-

tions peuvent vous faire perdre le contrôle de l‘outil.

2) SÉCURITÉ ÉLECTRIQUE

a) Il faut que les ches de l‘outil élec-

trique soient adaptées au socle. Ne

jamais modier la che de quelque

façon que ce soit. Ne pas utiliser d‘adaptateurs avec des outils à branchement de terre. Des ches non

modiées et des socles adaptés réduiront le risque de choc électrique.

b) Eviter tout contact du corps avec

des surfaces reliées à la terre telles que les tuyaux, les radiateurs, les cuisinières et les réfrigérateurs. Il

existe un risque accru de choc électrique si votre corps est relié à la terre.

c) Ne pas exposer les outils à la pluie

ou à des conditions humides. La

pénétration d‘eau à l‘intérieur d‘un outil augmentera le risque de choc électrique.

d) Ne pas maltraiter le cordon. Ne

jamais utiliser le cordon pour porter,

tirer ou débrancher l‘outil. Maintenir le cordon à l‘écart de la chaleur, du

lubriant, des arêtes ou des parties

en mouvement. Des cordons endommagés ou emmêlés augmentent le risque de choc électrique.

e) Lorsqu‘on utilise un outil à l‘exté-

rieur, utiliser un prolongateur adapté

à l‘utilisation extérieure. L‘utilisation d‘un cordon adapté à l‘utilisation extérieure réduit le risque de choc électrique.

f) Si l‘usage d‘un outil dans un empla-

cement humide est inévitable, utiliser une alimentation protégée par

un dispositif à courant di󰀨érentiel

résiduel (RCD) avec une intensité assignée qui ne dépasse pas 30 mA.

L‘usage d‘un RCD réduit le risque de choc électrique.

3) SÉCURITÉ DES PERSONNES

a) Rester vigilant, regarder ce que

vous êtes en train de faire et faire

preuve de bon sens dans votre utilisation de l‘outil. Ne pas utiliser un

outil lorsque vous êtes fatigué ou

sous l‘emprise de drogues, d‘alcool ou de médicaments. Un moment

d‘inattention en cours d‘utilisation d‘un outil peut entraÎner des blessures graves des personnes.

b) Utiliser un équipement de sécurité.

Toujours porter une protection

pour les yeux. Les équipements de sécurité tels que les masques contre les poussières, les chaussures de sécurité antidérapantes, les casques ou les protections acoustiques utilisés pour les conditions appropriées réduiront les blessures de personnes.

c) Eviter tout démarrage intempestif.

S‘assurer que l‘interrupteur est en

position arrêt avant de brancher

l‘outil au secteur et/ou au bloc de batteries, de le ramasser ou de le porter.

Porter les outils en ayant le doigt sur l‘interrupteur ou brancher des outils dont l‘interrupteur est en position marche est source d‘accidents.

d) Retirer toute clé de réglage avant

de mettre l‘outil en marche. Une clé

laissée xée sur une partie tournante de l‘outil peut donner lieu à des blessures de personnes.

e) Ne pas se précipiter. Garder une

position et un équilibre adaptés à tout moment. Cela permet un meil-

leur contrôle de l‘outil dans des situations inattendues.

f) S‘habiller de manière adaptée. Ne

pas porter de vêtements amples ou de bijoux. Garder les cheveux, les vêtements et les gants à distance

des parties en mouvement. Des

vêtements amples, des bijoux ou les cheveux longs peuvent être pris dans des parties en mouvement.

g) Si des dispositifs sont fournis pour

le raccordement d‘équipements pour l‘extraction et la récupération des poussières, s‘assurer qu‘ils sont connectés et correctement utilisés. Utiliser des collecteurs de

poussière peut réduire les risques dus aux poussières.

4) UTILISATION ET ENTRETIEN DE L‘OUTIL

a) Ne pas forcer l‘outil. Utiliser l‘outil

adapté à votre application. L‘outil

adapté réalisera mieux le travail et de manière plus sûre au régime pour lequel il a été construit.

b) Ne pas utiliser l‘outil si l‘interrup-

teur ne permet pas de passer de

l‘état de marche à arrêt et vice

versa. Tout outil qui ne peut pas être commandé par l‘interrupteur est dangereux et il faut le réparer.

c) Débrancher la che de la source

d‘alimentation en courant et/ou le bloc de batteries de l‘outil avant tout réglage, changement d‘accessoires ou avant de ranger l‘outil. De

telles mesures de sécurité préventives

réduisent le risque de démarrage accidentel de l‘outil.

d) Conserver les outils à l‘arrêt hors

de la portée des enfants et ne pas permettre à des personnes ne connaissant pas l‘outil ou les présentes instructions de le faire fonctionner. Les outils sont dangereux

entre les mains d‘utilisateurs novices.

e) Observer la maintenance de l‘outil.

Vérier qu‘il n‘y a pas de mauvais

alignement ou de blocage des parties mobiles, des pièces cassées ou toute autre condition pouvant

a󰀨ecter le fonctionnement de

l‘outil. En cas de dommages, faire réparer l‘outil avant de l‘utiliser. De

nombreux accidents sont dus à des outils mal entretenus.

f) Garder a󰀨ûtés et propres les outils

permettant de couper. Des outils destinés à couper correctement entretenus avec des pièces coupantes tranchantes sont moins susceptibles de bloquer et sont plus faciles à contrôler.

g) Utiliser l‘outil, les accessoires et

les lames etc., conformément à ces instructions, en tenant compte des conditions de travail et du travail à réaliser. L‘utilisation de l‘outil pour

des opérations diérentes de celles prévues pourrait donner lieu à des situations dangereuses.

5) MAINTENANCE ET ENTRETIEN

a) Faire entretenir l‘outil par un répa-

rateur qualié utilisant uniquement

des pièces de rechange identiques.

Cela assurera que la sécurité de l‘outil est maintenue.

b) Si le câble d’ alimentation est

endommagé, il doit être remplacé

par un câble spécialement préparé disponible auprès du service après vente.

Consignes de sécurité spéciales

1) CONSIGNES DE SECURITE SPECIALES POUR TAILLE-HAIES

a) Maintenez toutes les parties du

corps à distance de la lame de coupe. N‘essayez pas de retirer des déchets de coupe lorsque la lame fonctionne ou de tenir à la main du matériel à couper. Retirez les déchets de coupe coincés dans la lame seulement lorsque l‘appareil est éteint.

Un moment d‘inattention durant l‘utili-

sation du taille-haie peut entraîner de graves blessures.

b) Quand la lame est à l‘arrêt, portez

le taille-haie par la poignée. En cas de transport ou si vous stockez le

taille-haie, ouvrez toujours le carter

de protection. Une manipulation prudente de l‘appareil réduit les risques de blessures dues à la lame.

c) Maintenez le câble à distance de la

zone de coupe.

Pendant les phases de travail, le

câble peut être caché dans les broussailles et être coupé par inadvertance.

d) Tenez l‘outil électrique unique-

ment par les surfaces de poignées isolées, puisque la lame de coupe peut venir en contact avec des lignes électriques non visibles. Le

contact de la lame de coupe avec une ligne sous tension peut mettre les parties d‘appareil métalliques également sous tension et conduire à un choc électrique.

e) Lorsque vous utilisez l’appareil,

portez des vêtements appropriés

et des gants de travail. Ne saisis-

sez jamais l’appareil par la lame de coupe ; de même ne le soulevez

pas en tenant la lame de coupe. Le

contact avec la lame de coupe peut entraîner de graves blessures.

2) CONSIGNES DE SECURITE SUPPLEMENTAIRES

a) Cet appareil n‘est pas conçu pour être

utilisé par des personnes (y compris

des enfants) ayant des capacités phy-

siques, sensorielles ou intellectuelles limitées ou manquant d‘expérience

et / ou de connaissances ; à moins qu‘ils ne soient surveillés par une personne compétente dans le domaine

de la sécurité ou qu‘ils reçoivent des

instructions sur la manière d‘utiliser l‘appareil.

b) Tenez l‘appareil hors de portée des

enfants et des animaux domestiques.

Prenez toute mesure pour être sûr

qu‘ils ne jouent pas avec l‘appareil.

c) Lorsque vous utilisez le taille-haie,

veuillez porter des gants de travail, des lunettes protectrices, de solides chaussures et des pantalons longs.

d) Avant chaque utilisation, contrôlez la

ligne d‘alimentation et le câble de pro-

longation an de détecter dommage et

vieillissement. N‘utilisez pas l‘appareil, si le câble est endommagé ou est usé.

e) Avant de débuter le travail, fouillez la

haie à la recherche d‘objets cachés,

par exemple, du l de fer, etc.

f) Travaillez seulement à la lumière du

jour ou avec un bon système d‘éclai-

rage articiel.

g) Pendant le travail, maintenez toujours

fermement l‘appareil avec les deux mains et à distance de votre corps.

h) Positionnez le câble de raccordement

de telle sorte que durant le travail il ne

soit pas retenu par des branches ou similaires.

i) Si le câble est endommagé pendant

le travail, déconnectez celui-ci immédiatement du réseau. Ne touchez pas

au câble avant qu‘il ne soit séparé du

réseau.

j) L‘appareil a été conçu pour couper

des haies. Avec cet appareil, ne coupez aucune branche ou bois dur ou autre objet.

k) N‘essayez pas de débloquer un élé-

ment de la lame coincé avant d‘avoir mis l‘appareil hors tension.

l) Les lames doivent être régulièrement

contrôlées et en cas d‘usure doivent

être aiguisées. Une lame usée sur-

charge la machine. Les dégâts qui

pourraient en résulter ne sont pas pris en compte par la garantie.

m) Mettez toujours d‘abord l‘appareil hors

tension et retirez la che de secteur :

- Si vous laissez l‘appareil sans surveillance

- Avant que vous n‘éliminiez la cause

de blocages

- Avant d‘e󰀨ectuer des travaux de contrôle, de maintenance ou de net-

toyage

- Si vous avez touché un corps hétérogène

- Toujours lorsque la machine commence

à vibrer d‘une manière inhabituelle

n) Vériez toujours que les buses d‘aéra-

tion ne soient pas bouchées par des pollutions.

Domaine d’utilisation

L’appareil est uniquement destiné à la coupe

et au débroussaillage des haies, buissons

et arbustes dans le domaine domestique. Toute autre utilisation qui n’est pas autori-

sée expressément dans ce mode d’emploi peut conduire à un endommagement de l’appareil et présenter un réel danger pour l’utilisateur.

L’appareil est conçu pour une utilisation domestique. Il n’est pas destiné à une utilisation industrielle continue. L’appareil est destiné à une utilisation par des adultes. Les jeunes gens âgés de plus de 16 ans sont autorisés à utiliser l’appareil sous surveillance d’un adulte. N’utilisez pas le taille haie par temps de pluie ou sur des haies mouillées. L’opérateur ou l’utilisateur est responsable des accidents ou dommages survenant à d’autres personnes ou à leurs biens. Le constructeur décline toute responsabilité en cas de dommages qui seraient occasionnés par une utilisation non conforme ou une manipulation inappropriée de l’appareil.

N’utilisez jamais l’appareil avec

des lames épointées. Faites réaffûter les lames régulièrement pour ne pas perdre le droit à la garantie.

Description du fonctionnement

L‘entraînement du taille-haie électrique est

assuré par un électromoteur. Comme sécurité, l‘appareil dispose d‘un isolement de protection et il n‘a besoin d‘aucune mise à la terre. Comme barre de coupe, le taille-haie est

équipé d‘un bloc de lame de sécurité à

double face. Lors de la coupe, les outils tranchants se

déplacent en e󰀨ectuant des mouvements

linéaires. Pour éviter toute manœuvre involontaire,

l‘appareil ne peut être actionné qu‘avec

le levier de sécurité pressé. De plus, le garde-main protège des branches et des branchages. Pour connaître le fonctionnement des dispositifs de commande, veuillez consulter les descriptions suivantes.

Vous trouverez les illustrations

pour l’utilisation de cet appareil sur les pages 2.

Vue synoptique

1 Câble d‘alimentation secteur 2 Poignée 3 Interrupteur Marche / arrêt 4 Délestage de traction

5 Fentes de ventilation

6 Poignée en arceau avec com-

mutateur de sécurité

7 Garde-main

8 Bloc de lame de sécurité 9 Protection de lame

Directive de montage

Avant de travailler sur l‘appareil,

retirez la che de secteur. N’utilisez

qu’exclusivement des pièces d’origine.

Volume de la livraison

Dépaquetez l‘appareil et contrôlez, si

celui-ci est complet :

- Taille-haie avec la barre de coupe

montée

- Garde-main + 2 vis à tête cruciforme

- Protection de lame

- Notice d’utilisation

Monter le garde-main

Faites glisser le garde-main (7) sur

l‘appareil et vissez-le, latéralement au boîtier, avec les deux vis fournies à la livraison.

Manipulation du taille haie

N’utilisez jamais l’appareil sans

protection pour les mains. Pour travailler avec l’appareil, portez

des vêtements adaptés et des

gants de travail. Assurez-vous avant chaque utilisation que l’appareil est en état de marche. Il ne faut pas que

l’interrupteur de marche/arrêt et

l’interrupteur de sécurité soient

bloqués. Ils doivent arrêter le

moteur dès qu’ils ont été lâchés. Si un interrupteur est endommagé, il ne faut plus travailler avec l’appareil. Veillez à ce que la tension du réseau soit conforme à celle indiquée sur la plaque signalétique de l’appareil.

Veuillez observer les normes de

protection contre les nuisances acoustiques ainsi que les prescriptions et directives locales en vigueur. Il se peut que les administrations interdisent ou limitent l’utilisation de l’appareil certains jours

(par exemple le dimanche et les

jours fériés), au cours de certaines

heures de la journée (le midi, le

soir, la nuit), ou dans certaines

zones urbaines (stations thermales, cliniques, hospices, etc.).

Après avoir arrêté l’appareil, la

lame continue encore à fonctionner quelques instants. Laissez la lame s’arrêter complètement. Ne touchez pas à la lame encore en mouvement et ne la freinez pas. Danger d’accident!

Mise en marche et arrêt de l’appareil

1. Pour le délestage de traction, formez une boucle à l‘extrémité du câble de prolongation puis passez celle-ci à travers l‘ouver-

ture jusqu‘à la poignée (2) et

accrochez-la au délestage de

traction (4).

2. Connectez l‘appareil à la tension de réseau.

Assurez-vous d‘être sur un empla-

cement sûr et maintenez l‘appareil avec les deux mains à bonne distance de votre propre corps. Avant la mise sous courant, faites atten-

tion à ce que l‘appareil ne touche

aucun objet.

3. Pour la mise sous courant, appuyez simultanément sur l‘inter-

rupteur (3) situé sur la poignée et

sur le commutateur de sécurité,

situé sur la poignée en arceau (6).

Le taille-haie se met en marche à la plus haute vitesse.

4. Pour arrêter le taille-haie, relâchez la pression sur l‘interrupteur.

Par l‘e󰀨et de freinage, il peut y

avoir une formation d‘étincelles dans la zone des fentes supérieures de ventilation. Ce phénomène est normal et ne présente

aucun risque pour l‘appareil

Travailler avec l’appareil

- Lors des travaux de coupe, faites attention à ne toucher aucun objet comme par exemple, des

clôtures métalliques ou des

supports de plantes. Cela peut endommager la barre porte-lame.

- En cas de blocage des lames par des objets solides, arrêtez immédiatement l‘appareil, retirez la che de secteur et éloignez alors l‘objet.

- Travaillez toujours en vous éloignant de la prise de courant. Vous devez pour cela, avant le début du travail, déterminer la direction de travail.

- Faites attention à ce que le

câble reste à bonne distance de la zone de travail. Ne placez jamais le câble sur la haie où il pourrait facilement se trouver au contact des lames.

- Evitez toute surcharge de l‘appareil pendant le travail.

Retirez immédiatement la che de

secteur, si le câble est endommagé, s‘enroule ou est coupé. Il existe un risque de blessure par décharge électrique.

Techniques de taille

• Coupez les grosses branches aupara-

vant avec des cisailles à élaguer.

• Le bloc de lames à double tranchant

permet de couper dans les deux sens

ou d’un côté à l’autre grâce à des

mouvements de balancement.

• Pour la coupe verticale, déplacez le

taille haie régulièrement vers l’avant ou bien en forme d’arc vers le haut et vers le bas.

• Pour la coupe horizontale, déplacez le

taille haie en forme de faucille vers le

bord de la haie pour que les branches

coupées tombent au sol.

• Pour obtenir de longues lignes

droites, il est recommandé de tendre

des ls.

Coupe des haies:

Il est recommandé de tailler les haies

en forme de trapèze an d’éviter le

dénudement des basses branches. Ceci correspond à la croissance naturelle des plantes et permet de faire pousser les haies de façon optimale. Lors de la coupe, seules les nouvelles pousses de l’année sont réduites et ainsi, il se forme un entrelacement dense de branches et une bonne protection.

1. Coupez tout d’abord les côtés d’une

haie. Déplacez le taille haie dans le sens de la croissance du bas vers le haut. Si vous taillez du haut vers le

bas, les branches nes se déplacent

vers l’extérieur et il peut se former des endroits peu fournis ou des trous.

2. Taillez ensuite le bord supérieur comme vous le désirez: droit, en forme de toit ou en arrondi.

3. Taillez déjà les jeunes plantes à la

forme que vous désirez. Il est préférable que la pousse principale ne soit pas endommagée jusqu’à ce que la haie ait atteint la hauteur pré-

vue. Toutes les autres pousses sont réduites de moitié.

Soin des haies poussant librement:

Les haies qui poussent librement ne sont

pas taillées selon une forme spéciale, toutefois il faut les entretenir régulièrement

an que la haie ne pousse pas trop haut.

Périodes de coupe

Haies à feuilles caduques.. juin et octobre

Haies de résineux .................. avril et août

Haies de conifères

persistants .................. dès le mois de mai

Entretien et nettoyage

Avant tout travail sur l’appareil, il

est indispensable de débrancher la

prise de courant (mise hors circuit).

Faites exécuter les travaux

d’entretien et de réparation qui ne sont pas mentionnés dans cette notice par notre Centre de services. Utilisez exclusivement des pièces d’origine!

Portez des gants lorsque vous ma-

nipulez la barre de coupe.

Exécutez régulièrement les travaux d’entretien et de nettoyage suivants. Ceci est

une garantie d’utilisation longue et able.

L‘appareil ne doit pas être aspergé

avec de l‘eau, il ne doit pas être mis dans l‘eau. N‘utilisez aucun produit de nettoyage et / ou solvant. Ceux-ci pourraient alors endommager irréparablement l‘ap-

pareil. Les substances chimiques peuvent attaquer les parties synthétiques de l‘appareil.

• Avant chaque utilisation, contrôlez le

taille-haie pour détecter les défauts évidents, tels que des pièces desserrées, usées ou endommagées. Véri-

ez que les vis de la barre porte-lame sont solidement xées.

• Contrôlez les couvercles et les appareillages de protection an de voir si

ceux-ci ne sont pas endommagés et s’ils sont correctement xés. Echangez ceux-ci s‘il y a lieu.

• Conservez propres les fentes de ventilation et le boîtier du moteur de l‘appareil. Pour ce faire, utilisez un

chi󰀨on humide ou une brosse.

• Après chaque utilisation, nettoyez

soigneusement la barre porte-lame.

Frottez-la avec un chi󰀨on huilé ou à

l‘aide d’un aérosol contenant un produit d‘entretien pour métal.

• Conservez le taille-haie avec sa protection de lame fournie à la livraison, dans un local à l‘abri de l‘humidité et hors de la portée des enfants.

Elimination de l’appareil et protection de l’environnement

Respectez la réglementation relative à la

protection de l’environnement (recyclage)

pour l’élimination de l’appareil, des accessoires et de l’emballage.

Les machines n’ont pas leur place

dans les ordures ménagères.

Remettez l’appareil à un service de recyclage.

Les pièces en plastique et en métal utilisées peuvent être triées an d’assurer leur

recyclage respectant l’environnement. N’hésitez pas à demander conseil sur ce point à notre Centre de services. Nous exécutons gratuitement l’élimination des déchets de vos appareils renvoyés défectueux.

Pièces de rechange

Vous obtiendrez des pièces de re-

change et des accessoires à l’adresse

www.grizzly-service.eu

Si vous ne disposez d’aucun accès Internet, veuillez téléphoner au centre de SAV

(voir «Grizzly Service-Center» ). Veuillez

tenir prêts les numéros de commande

indiqués ci-dessous.

En cas de commande, indiquez impérativement le type de machine et le numéro des pièces de la vue éclatée.

Garantie

Nous octroyons une garantie de 24 mois pour cet appareil. Cet appareil n’est pas adapté à une utilisation industrielle. Toute

utilisation industrielle met n à la garantie.

Tout dommage résultant d’une usure, d’une sollicitation naturelle ou d’une utilisation non conforme est exclu du droit de garantie. Certaines pièces sont soumises à une

usure normale et sont, par conséquent,

exclues de la garantie. Ceci concerne parti-

culièrement le bloc de lames, l’excentrique

et les balais de charbon dans la mesure où les réclamations ne sont pas dues à un vice de matériau. En outre, il y a octroi d’un droit de garantie seulement à condition de strictement respecter les informations de nettoyage et d’entretien prescrites dans ce

présent manuel. En cas de dommages qui

résulteraient de vices cachés de matériau ou de fabrication, nous garantissons le remplacement ou la réparation gratuite. A condi-

tion cependant que l’appareil soit remis au

revendeur - non démonté - accompagné

d’un justicatif d’achat et de garantie.

Service de réparation

Pour toute réparation pas couverte par la

garantie, veuillez coner votre appareil à notre Service-Center qui se chargera de

sa remise en état contre facturation aux barèmes en vigueur. Notre Service-Center est à votre entière disposition pour vous établir un devis estimatif. Seuls des appa-

reils qui nous auront été expédiés dûment emballés et correctement a󰀨ranchis

seront pris en charge par nos services. Attention: D’éventuels dommages ou

détériorations par le feu qui se seraient

produits au cours du transport sont à la

charge de l’expéditeur. En cas de réclamation ou de demande de prestations de services, veuillez expédier l’appareil bien nettoyé accompagné d’un bref explicatif de la nature de la défectuosité à l’adresse de notre SAV.

Les appareils expédiés port non payé, en tant que colis encombrant, express ou par fret spécial de toute nature seront refusés par nos services.

Nous exécutons gratuitement l’élimination des déchets de vos appareils renvoyés défectueux.

Caractéristiques techniques

Taille haie électrique ......... EHS 580-52

Tension d’entrée

nominale .....................230-240 V~, 50 Hz

Puissance absorbée .......................580 W

Classe de protection ...........................

Type de protection ............................IP 20

Nombre de courses à vide.......1600 min

Poids............................................... 3,1 kg

Longueur de la lame ................... 525 mm

Longueur de coupe......................447 mm

Distance entre les dents ............... 16 mm

Niveau de puissance sonore (L

)

garanti .........................................98 dB(A)

mesuré: .................. 96,6 dB(A); K

Niveau de pression

acoustique (L Vibration (a

) .....86,1 dB(A) KpA=3,0 dB

)

Vibration sur la poignée avant ... 2,651 m/s Vibration sur la poignée arrière .. 2,039 m/s

...............................................K = 1,5 m/s2

La valeur d’émission d’oscillation donnée a été mesurée d’après une procédure d’essai aux normes et peut être utilisée pour com-

parer un outil électrique avec un autre outil.

La valeur d’émission d’oscillation donnée peut aussi être utilisée pour une estimation introductive du déchargement.

-1

=1,3 dB

Avertissement :

La valeur d’émission d’oscillation

peut, pendant l’utilisation réelle de l’outil électrique, di󰀨érer de la valeur d’indication, selon la manière

dont l’outil électrique est utilisé.

Il est nécessaire de xer des me-

sures de sécurité pour la protection

de l’opérateur qui sont fondées sur

une estimation du déchargement pendant les conditions réelles

d’utilisation (de ce fait, toutes les

parties du cycle de fonctionnement sont à prendre en considération, par exemple, les durées pendant

lesquelles l’outil électrique est mis

hors circuit et les durées pendant

lesquelles il est, certes allumé,

mais ne subit aucune charge).

Les valeurs de bruit et de vibrations ont été dénies conformément aux normes et prescriptions stipulées dans la déclaration de

conformité. Des modications techniques et optiques en vue d’un perfectionnement sont possibles sans notication préalable. C’est pourquoi toutes les dimensions, informations, remarques et déclarations men-

tionnées dans ce manuel sont sans enga-

gement de notre part. Par conséquent, des prétentions à des revendications juridiques qui se basent sur le manuel d’instructions d’emploi seront sans e󰀨et.

Dépannage

Problème Cause possible Suppression de la panne

Vériez l‘alimentation en courant, la prise de courant, le câble, la rallonge, la prise de courant, le cas échéant, réparation par un électrotechnicien spécialisé

Réparation par le Centre de servicesBalais de charbon usés

Contrôler le câble et le faire

remplacer le cas échéant par notre Centre de services

Réparation par le Centre de services

Aiguiser le bloc porte-lames ou

le faire remplacer (Centre de

services)

Contrôler le bloc porte-lames ou le faire remplacer (Centre

de services)

Huiler le bloc de lames

L‘appareil ne démarre pas

L‘appareil fonctionne avec des interruptions

Les lames chau󰀨ent

Absence d‘alimentation secteur

Interrupteur Marche/Arrêt défectueux

Moteur défectueux Câble électrique endom-

magé Mauvais contact interne

Interrupteur Marche/Arrêt défectueux

Lame non aiguisée

Lame ébréchée

Frottement trop important car lubrication insu󰀩-

sante

Inhoud

Veiligheidsvoorschriften .................... 27

Symbolen in de gebruiksaanwijzing . 27

Symbolen op het apparaat ............... 27

Algemene veiligheidsinstructies voor

elektrisch gereedschap .................... 28

Speciale veiligheidsinstructies ........ 30

Gebruik ................................................ 32

Funktiebeschrijving............................ 32

Overzicht ............................................. 32

Montage-instructies ........................... 32

Omvang van de levering .................. 32

Handbeviliging monteren ................. 33

Bediening van de elektrische

heggenschaar ..................................... 33

Aan- en uitschakelen ....................... 33

Werken met het apparaat ................ 33

Kniptechnieken ................................ 34

Knipseizoenen ................................. 34

Onderhoud en reiniging ..................... 35

Verwerking en milieubescherming ... 35

Vervangstukken ................................. 35

Garantie ............................................... 36

Reparatieservice ................................. 36

Technische gegevens ........................ 36

Foutmeldingen .................................... 37

Vertaling van de originele

CE-conformiteitsverklaring ............. 125

Explosietekening .............................. 130

Grizzly Service-Center ..................... 131

Veiligheidsvoorschriften

Dit gedeelte beschrijft de wezenlijke veiligheidsvoorschriften, die bij het werken met de elektrische heggenschaar moeten worden nageleefd.

Symbolen in de gebruiksaanwijzing

Gevaarsymbool met informatie

over de preventie van personenof zaakschade.

Gebodsteken (in plaats van het

uitroepingsteken wordt het gebod toegelicht) met informatie over de preventie van schade.

Aanduidingsteken met informatie

over hoe u het apparaat beter kunt gebruiken.

Symbolen op het apparaat

Let op!

Neem vóór gebruik van het ap-

paraat de gebruiksaanwijzing aandachtig door.

Draag een veiligheidsbril of een

veiligheidsmasker.

Draag een gehoorbescherming.

Draag tegen snijdwonden bescher-

mende handschoenen.

Opgelet! Gevaar voor verwondin-

gen door in werking zijnde messen

Gebruik de heggenschaar niet als

het regent of als de heg nat is.

Verbreek de netstekker onmiddel-

lijk van het stroomnet wanneer de leiding beschadigd of doorgesneden werd.

Aanduiding van het geluidsvolume

in dB.

Tandafstand

Snijlengte

Beschermingsklasse II

Machines horen niet bij huishoude-

lijk afval thuis.

Algemene veiligheidsinstructies voor elektrisch gereedschap

WAARSCHUWING! Lees alle vei-

ligheidsinstructies en aanwijzingen. Verzuim bij de naleving van

de veiligheidsinstructies en aan-

wijzingen kan een elektrische

schok, brand en/of ernstige ver-

wondingen veroorzaken.

Bewaar alle veiligheidsinstructies en aanwijzing voor de toekomst.

Het in de veiligheidsinstructies gebruikte

begrip „Elektrisch gereedschap“ heeft

betrekking op elektrisch gereedschap met netvoeding (met netsnoer) en op elektrisch gereedschap met batterijvoeding

(zonder netsnoer).

1) VEILIGHEID OP DE WERKPLAATS

a) Houd uw werkruimte netjes en

goed verlicht. Wanorde of onverlichte werkomgevingen kunnen tot ongevallen leiden.

b) Werk met het elektrische gereed-

schap niet in een explosieve omge-

ving, waarin er zich brandbare vloeisto󰀨en, gassen of sto󰀨en

bevinden. Elektrisch gereedschap produceert vonken, die het stof of de dampen kunnen doen ontsteken.

c) Houd kinderen en andere perso-

nen tijdens het gebruik van het

elektrische gereedschap op een veilige afstand. In geval van aeiding

kunt u de controle over het apparaat verliezen.

2) ELEKTRISCHE VEILIGHEID

a) De aansluitstekker van het

elektrische gereedschap moet in het stopcontact passen. De stekker mag op geen enkele manier

veranderd worden. Gebruik geen

adapterstekkers samen met geaard elektrisch gereedschap. Ongewij-

zigde stekkers en passende stopcontacten doen het risico voor een elektrische schok afnemen.

b) Vermijd lichamelijk contact met

geaarde oppervlakken, zoals van

buizen, verwarmingsinstallaties,

fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok als uw lichaam geaard is.

c) Houd elektrisch gereedschap op

een veilige afstand tot regen of nattigheid. Het binnendringen van

water in elektrisch gereedschap doet het risico voor een elektrische schok toenemen.

d) Gebruik het snoer niet voor een

ander doeleinde om het elektrische gereedschap te dragen, op te hangen of om de stekker uit het stopcontact te trekken. Houd het snoer op een veilige afstand tot hitte, olie, scherpe kanten of bewegende apparaatonderdelen. Bescha-

digde of verstrikt geraakte snoeren

doen het risico voor een elektrische schok toenemen.

e) Als u met elektrisch gereedschap

in de open lucht werkt, maakt u enkel gebruik van verlengsnoeren, die

ook voor buiten geschikt zijn. Het

gebruik van een voor buiten geschikt verlengsnoer doet het risico voor een elektrische schok afnemen.

f) Als de werking van het elektrische

gereedschap in een vochtige omge-

ving niet te vermijden is, maakt u

gebruik van een aardlekschakelaar met een uitschakelstroom van 30 mA of minder. Het gebruik van een

aardlekschakelaar doet het risico voor een elektrische schok afnemen.

3) VEILIGHEID VAN PERSONEN

a) Wees aandachtig, let erop wat u

doet en ga verstandig aan het werk

met elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder de invloed

van drugs, alcohol of medicijnen

staat. Een moment van onoplettendheid bij het gebruik van het elektrische gereedschap kan tot ernstige verwondingen leiden.

b) Draag persoonlijke bescherming-

suitrusting en altijd een bescherm-

bril. Het dragen van een persoonlijke beschermingsuitrusting, zoals stofmasker, slipvrije veiligheidsschoenen, beschermende helm of gehoorbescherming, al naargelang de aard en de toepassing van het elektrische gereedschap, doet het risico voor verwondingen afnemen.

c) Vermijd een onopzettelijke inge-

bruikname. Vergewis u dat het

elektrische gereedschap uitgeschakeld is voordat u het op de stroomvoorziening en/of de accu

aansluit, het opneemt of draagt. Als

u bij het dragen van het elektrische gereedschap uw vinger aan de schakelaar hebt of het apparaat ingeschakeld p de stroomvoorziening aansluit, kan dit tot ongevallen leiden.

d) Verwijder instelgereedschap

of schroefsleutel voordat u het elektrische gereedschap inschakelt. Gereedschap of een sleutel, die

zich in een draaiend apparaatonderdeel bevindt, kan tot verwondingen leiden.

e) Vermijd een abnormale lichaams-

houding. Zorg voor een veilige

stand en houd te allen tijde uw evenwicht. Daardoor kunt u het elek-

trische gereedschap in onverwachte situaties beter controleren.

f) Draag geschikte kledij. Draag geen

ruimzittende kleding of sieraden.

Houd haar, kledij en handschoenen op een veilige afstand tot bewe-

gende onderdelen. Loszittende kledij, sieraden of lang haar kan/kunnen door bewegende onderdelen vastgegrepen worden.

g) Als er stofafzuig- en –opvangin-

richtingen gemonteerd kunnen

worden, vergewist u zich dat deze aangesloten zijn en correct gebruikt worden. Gebruik van een

stofafzuiginrichting kan gevaren door stof doen afnemen.

4) GEBRUIK EN BEHANDELING VAN

HET ELEKTRISCHE GEREEDSCHAP

a) Overbelast het apparaat niet.

Gebruik voor uw werk het daarvoor

bestemde elektrische gereedschap.

Met het passende elektrische gereedschap werkt u beter en veiliger in het aangegeven vermogensgebied.

b) Gebruik geen elektrisch gereed-

schap, waarvan de schakelaar

defect is. Elektrisch gereedschap, dat niet meer in- of uitgeschakeld kan worden, is gevaarlijk en moet gerepareerd worden.

c) Trek de stekker uit het stop-

contact en/of verwijder de accu

voordat u apparaatinstellingen

doorvoert. Toebehoren wisselen of het apparaat wegleggen. Deze

voorzorgsmaatregel voorkomt een onopzettelijke start van het elektrische gereedschap.

d) Bewaar ongebruikt elektrisch

gereedschap buiten het bereik van kinderen. Laat personen het apparaat niet gebruiken, die daarmee

niet vertrouwd zijn of deze aanwijzingen niet gelezen hebben. Elek-

trisch gereedschap is gevaarlijk als het door onervaren personen gebruikt wordt.

e) Verzorg elektrisch gereedschap

met zorg. Controleer, of beweegbare onderdelen foutloos functioneren en niet klemmen, of er onderdelen gebroken of zodanig

beschadigd zijn, dat de werking

van het elektrische gereedschap in

negatieve zin beïnvloed wordt. Laat

beschadigde onderdelen vóór het gebruik van het apparaat repareren.

Tal van ongevallen hebben hun oorzaak in slecht onderhouden elektrisch gereedschap.

f) Houd snijd-/snoeigereedschap

scherp en netjes. Zorgvuldig onder-

houden snijd-/snoeigereedschap met scherpe snijdkanten geraken minder gekneld en is gemakkelijker te bedienen.

g) Gebruik elektrisch gereedschap,

toebehoren, gebruiksgereedschap enz. in overeenstemming met deze

aanwijzingen. Houd daarbij rekening met de arbeidsomstandigheden en de uit te voeren activiteit.

Het gebruik van elektrisch gereedschap voor andere dan de voorziene toepassingen kan tot gevaarlijke situaties leiden.

5) SERVICE

a) Laat uw elektrisch gereedschap

uitsluitend door gekwaliceerd,

vakkundig geschoold personeel en enkel met originele reserveonderdelen repareren. Daardoor wordt

verzekerd dat de veiligheid van het elektrische gereedschap in stand gehouden wordt.

b) Als het netsnoer van dit apparaat

beschadigd wordt, moet het vervangen worden door een speciaal

netsnoer, dat via de fabrikant of via zijn klantenserviceafdeling verkrijgbaar is.

Speciale veiligheidsinstructies

1) SPECIALE VEILIGHEIDSINSTRUCTIES VOOR HEGGENSCHAREN

a) Houd alle lichaamsdelen op een

veilige afstand van het snoeimes.

Tracht niet, bij een draaiend mes snoeiafval te verwijderen of te

snoeien materiaal vast te houden.

Verwijder ingeklemd snoeiafval enkel bij een uitgeschakeld apparaat.

Eén moment van onoplettendheid bij

gebruikmaking van de heggenschaar kan tot ernstige verwondingen leiden.

b) Draag de heggenschaar aan de

handgreep bij een stilstaand mes. Bij transport of bewaring van de

heggenschaar steeds de beschermende afdekking opzetten.

Een zorgvuldige omgang met het ap-

paraat vermindert het gevaar voor verwondingen door het mes.

c) Houd het snoer op een veilige afs-

tand van het snoeibereik.

Tijdens het arbeidsproces kan het snoer

in het struikgewas verborgen zijn en per vergissing doorgesneden worden.

d) Houd het elektrische gereedschap

uitsluitend vast met de geïsoleerde greepoppervlakken omdat het snoeimes in aanraking met verborgen stroomleidingen kan komen.

Het contact van het snoeimes met een spanningvoerende leiding kan metalen apparaatonderdelen onder spanning zetten en tot een elektrische schok leiden.

e) Draag bij de werkzaamheden met

het apparaat geschikte kledij en werkhandschoenen. Raak het ap-

paraat nooit via het snoeimes aan of til het nooit via het snoeimes op.

Het contact met het snoeimes kan tot verwondingen leiden.

2) VEDERGAANDE VEILIGHEIDSINSTRUCTIES

a) Dit apparaat dient niet om door per-

sonen (kinderen inbegrepen) met

beperkte fysieke, motorieke of psychische capaciteiten of met een tekort aan ervaring en/of kennis gebruikt te worden; tenzij zij van een voor de veiligheid instaande persoon onder toezicht staan of tenzij zij van deze laatste instructies krijgen, hoe het apparaat te gebruiken is.

b) Houd het apparaat op een veilige

afstand van kinderen en huisdieren. Kinderen dienen onder toezicht te staan om te vrijwaren dat ze niet met het apparaat spelen.

c) Gelieve tijdens het gebruik van de

heggenschaar werkhandschoenen, beschermbril, vaste schoenen en lange broeken te dragen.

d) Controleer telkens vóór gebruik het

netsnoer en het verlengsnoer op be-

schadigingen en veroudering. Gebruik

het apparaat niet wanneer het snoer beschadigd of versleten is.

e) Vóór het werk doorzoekt u de heg naar

verborgen objecten, bijvoorbeeld draad etc.

f) Werk uitsluitend bij daglicht of bij een

goede kunstmatige verlichting.

g) Houd tijdens het werken het apparaat

altijd met beide handen en op een afstand tot het eigen lichaam goed vast.

h) Leg het netsnoer zodanig, dat het tij-

dens het werken niet door takken of dergelijke vastgegrepen wordt.

i) Indien het snoer tijdens het gebruik be-

schadigd wordt, verbreekt u het onmiddellijk van het stroomnet. Het snoer niet aanraken voordat het van het stroomnet verbroken is.

j) Het apparaat is voor het snoeien van

heggen voorzien. Met het apparaat geen takken, hard hout of iets anders snoeien.

k) Tracht niet, een geblokkeerd/vastzittend

blad los te maken voordat u het apparaat uitgeschakeld hebt.

l) De messen dienen regelmatig op slij-

tage gecontroleerd en bijgeslepen te worden. Stompe messen overbelasten de machine. Daaruit voortvloeiende beschadigingen vallen niet onder de garantie.

m) Altijd eerst het apparaat uitschakelen en

de netstekker uittrekken

- wanneer u het apparaat zonder toezicht laat

- voordat u blokkeringen verwijdert

- vóór controle-, onderhouds- en reinigingswerkzaamheden

- wanneer u een vreemd voorwerp aan-

geraakt hebt

- telkens wanneer de machine op een ongewone manier begint te trillen

n) Zorg er altijd voor dat de ventilatieope-

ningen vrij van vervuiling zijn.

Gebruik

De machine is enkel voor het knippen en maaien van heggen, struiken en sierheesters op privégebied geschikt. Elk ander gebruik, dat in deze gebruiksaanwijzing niet uitdrukkelijk wordt vermeld, kan schade aan de machine veroorzaken en een ernstig gevaar voor de gebruiker betekenen. Het apparaat is voor het gebruik in de sector van doe-het-zelvers bestemd. Het werd niet voor continu industrieel gebruik ontworpen. Het apparaat is bedoeld voor gebruik door volwassenen. Jongeren boven 16 jaar mogen het apparaat enkel onder toezicht gebruiken. Gebruik de heggenschaar niet als het regent of als de heg nat is. De gebruiker is voor ongevallen of schade aan derden aansprakelijk. De producent is niet verantwoordelijk voor beschadigingen, die door onrechtmatig gebruik of verkeerde bediening worden veroorzaakt.

Gebruik de machine niet als het mes

stomp is. Stark versiete mesbalk kann schade aan de machine veroorzaken. Mesbalk regelmatig laten slijpen.

tuigen lineair heen en weer. Ter bescherming tegen een onopzettelijke start kan het apparaat enkel met een ingedrukte veiligheidshefboom in werking gesteld worden. Aanvullend beschermt de handbescherming tegen takken en twijgen. Voor de werking van de bedieningsonderdelen verwijzen wij naar de hierna volgende beschrijvingen.

De afbeeldingen voor de bediening

van het apparaat vindt u op pagina 2.

Overzicht

1 Netsnoer 2 Handgreep 3 Schakelaar “Aan/uit” 4 Trekontlasting 5 Ventilatiesleuven 6 Beugelhandgreep met veilig-

heidsschakelaar 7 Handbescherming 8 Veiligheidsmesbalk 9 Mesbescherming

Montage-instructies

Trek vóór alle werkzaamheden

aan het apparaat de netstekker uit. Gebruik uitsluitend originele onderdelen.

Omvang van de levering

Funktiebeschrijving

De elektrische heggenschaar bezit als aandrijving een elektrische motor. Omwille van de veiligheid is het apparaat randgeaard en heeft het geen aarding nodig. Als snoei-inrichting bezit de heggenschaar een dubbelzijdige veiligheidsmesbalk. Bij het snoeiprocédé bewegen de snoeiwerk-

Pak het apparaat uit en controleer, of het volledig is:

- Heggenschaar met gemonteerde

snoei-inrichting

- Handbescherming + 2 kruiskop-

schroeven

- Mesbescherming

- Gebruiksaanwijzing

Handbeviliging monteren

Schuif de handbescherming (7) op

het apparaat en schroef deze met de beide bijgeleverde schroeven zijdelings aan de behuizing vast.

Bediening van de elektrische heggenschaar

Gebruik de machine niet zonder

handbescherming. Draag tijdens het werken met de machine aangepaste kledij en werkhandschoe-

nen. Kontroleer voor elk gebruik, of de machine goed funktioneert. De aan-/uit schakelaar en de veiligheidsschakelaar mogen niet

worden vergrendeld. U moet na

loslaten van de schakelaar de motor uitschakelen. Indien een schakelaar beschadigd is, mag de ma-

chine niet meer worden gebruikt.

Let er op, dat de netspanning met het typelabel op de machine overeenstemt.

Let op geluidsoverlast en plaat-

selijke voorschriften. Het gebruik kan van het apparaat op bepaalde dagen (bijvoorbeeld zon- en feestdagen), op bepaalde uren van de

dag (middagpauze, ‘s nachts) of in bijzondere gebieden (bijvoorbeeld

kuuroorden, ziekenhuizen etc.) beperkt of verboden zijn.

Aan- en uitschakelen

1. Voor de trekontlasting vormt u uit het uiteinde van het verlengsnoer een lus, die u door de

opening aan de handgreep (2) leidt en in de trekontlasting (4)

aan de handgreep vasthaakt.

2. Sluit het apparaat op de netspanning aan.

Let op een veilige stand en houd

het apparaat met beide handen en op een afstand tot het eigen

lichaam goed vast. Let er vóór het

inschakelen op dat het apparaat geen voorwerpen raakt.

3. Om in te schakelen, drukt u de

schakelaar “Aan/uit” (3) aan

de handgreep in en houdt u de veiligheidsschakelaar gelijktijdig

aan de beugelhandgreep (6)

ingedrukt, de heggenschaar is met maximale snelheid in werking.

4. Om uit te schakelen, laat u de schakelaar “Aan/uit” los.

Door de remwerking kan het tot

vonkenvorming in het bereik van de bovenste ventilatiesleuf komen, wat normaal en voor het apparaat onschadelijk is.

Werken met het apparaat

Na het uitschakelen van de ma-

chine bewegen de messen nog enige tijd verder. Laat de mes-

sen volledig tot stilstand komen.

Raak de bewegende messen niet aan en rem ze niet af. Verwon-

dingsgevaar!

- Let er bij het snoeien op, geen voorwerpen – zoals bijvoorbeeld draadafrasteringen of plantenonderzetters – te raken. Dit kan tot beschadigingen aan de mesbalk leiden.

- Schakel bij blokkering van de

messen door vaste voorwerpen het apparaat onmiddellijk uit, trek de netstekker uit en verwijder het voorwerp.

- Werk steeds van het stopcontact weggaand. Leg daarom vóór het begin van de werkzaamheden de snoei-inrichting vast.

- Let erop dat het snoer op een veilige afstand tot het werkterrein blijft. Leg het snoer nooit over de heg, waar het gemakkelijk door de messen vastgegrepen kan worden.

- Vermijd overbelasting van het apparaat tijdens het werk.

Trek onmiddellijk de netstekker

uit wanneer het snoer bescha-

digd, verstrikt of doorgesneden

werd. Er bestaat gevaar voor verwondingen door een elektri-

sche schok..

Kniptechnieken

Heggen snoeien

Het wordt aangeraden om heggen

in trapezevorm te knippen, om het kaal worden van de onderste takken te verhinderen. Dit beantwoordt aan de natuurlijke groei en laat de heg optimaal bloeien. Bij het snoeien worden alleen de nieuwe loten geknipt, zo wordt een dichte vertakking en een goede bescherming tegen inkijk gevormd.

1. knip eerst de zijkanten van een heg. Beweeg de heggenschaar in de groeirichting van onder naar boven. Als u van boven naar onder knipt, komen dunne takken naar buiten, waardoor er kale plekken of gaten ontstaan.

2. knip dan de bovenkant naar keuze recht, dakvormig of rond.

3. knip jonge planten reeds op de gewenste vorm. De hoofdloot moet onbeschadigd blijven totdat de heg de gewenste hoogte bereikt heeft. Alle andere loten worden tot op de helft geknipt.

• Knip dikke takken eerst met een snoeischaar af.

• Het tweezijdig mesblad maakt het mogelijk in beide richtingen te knippen of met pendelbewegingen von de ene kant naar de andere.

• Bij vertikaal knippen de heggenschaar gelijkmatig voorwaarts bewegen of boogvormig op en neer.

• Bij horizontaal knippen de heggenschaar sikkelvormig tot de rand van de heg bewegen, zodat afgeknipte takken naar beneden kunnen vallen.

• Om lange, rechte lijnen te behouden, wordt het spannen van een draad aanbevolen.

Vrijstaande heggen verzorgen: Vrijstaande heggen worden weliswaar niet in vorm geknipt, moeten echter regelmatig verzorgd worden zodat ze niet te hoog worden.

Knipseizoenen

Loofheggen........................ juni en oktober

Naaldboomheggen ........ april en augustus

Konifeerheggen (altijd groen) ..... vanaf me

Onderhoud en reiniging

Trek alvorens u aan het apparaat

gaat werken de stekker uit het stopkontakt.

Laat onderhoudswerkzaamheden

die niet in deze handleiding wor-

den beschreven uitvoeren door ons servicecenter. Gebruik enkel originele onderdelen.

Draag bij het hanteren met de

snoei-inrichting beschermende handschoenen.

Voer de volgende onderhouds- en reinigingswerken regelmatig uit. Dan bent u zeker van een lang en betrouwbaar gebruik.

Het apparaat mag noch met water

schoongespoten, noch in water

gelegd worden. Gebruik geen reinigings- c.q. oplosmiddelen. U

zou het apparaat daardoor onherstelbaar kunnen beschadigen. Chemische substanties kunnen de kunststofonderdelen van het apparaat aantasten.

• Reinig de mesbalk zorgvuldig telkens

na gebruik. Gelieve deze met een

olieachtige vod af te wrijven of met een onderhoudsspray voor metaal in te spuiten.

• Bewaar de heggenschaar in de bijgeleverde mesbescherming droog en buiten het bereik van kinderen.

Verwerking en milieubescherming

Breng het apparaat, de toebehoren en de verpakking naar een geschikt recyclagepunt.

Machines horen niet bij huishoude-

lijk afval thuis.

Geef uw machine aan een afvalinzamelpunt af. De kunststo󰀨en en metalen

onderdelen worden naar soort gescheiden en dan gerecycleerd. Voor vragen hieromtrent kunt u terecht bij ons servicecenter. De afvalverwijdering van uw defecte ingezonden apparaten voeren wij gratis door.

Vervangstukken

• Controleer de heggenschaar telkens vóór gebruik op duidelijke tekortkomingen, zoals losse, versleten of

beschadigde onderdelen. Ga de vaste

zitting van de schroeven in de mesbalk na.

• Controleer afdekkingen en beschermingsinrichtingen op beschadigingen en op een correcte zitting. Wissel deze eventueel uit.

• Houd ventilatiesleuven en motorhuis

van het apparaat netjes. Gebruik

daarvoor een vochtig doekje of een borstel.

Reserveonderdelen en accessoires

verkrijgt u op

www.grizzly-service.eu

Indien u geen Internet hebt, neem dan telefonisch contact op met het Service-

Center (zie „Grizzly Service-Center“). Hou

de onderstaande bestelnummers klaar. Gelieve bij de bestelling beslist het machinetype en het onderdeelnummer in de explosietekening te vermelden.

Garantie

• Wij geven 24 maanden garantie op dit product. Dit apparaat is niet geschikt voor commercieel gebruik. Bij commercieel gebruik vervalt de garantie.

• Deze garantiebepaling is niet van toepassing op beschadigingen die het gevolg zijn van natuurlijke slijtage, onreglementair gebruik of overbelasting. Bepaalde onderdelen van de pomp worden blootgesteld aan natuurlijke slijtage. Deze onderdelen vallen niet onder de garantiebepaling. Hieronder vallen in het bijzonder: mesblad, kolderschijf en koolborstels.

• De vereiste voorwaarde voor garantievergoedingen is bovendien dat de in de gebruiksaanwijzing verstrekte instructies voor de reiniging en het onderhoud in acht genomen werden.

• Beschadigingen, die door materiaal- of fabricagefouten ontstaan zijn, worden gratis door schadeloosstelling of door een herstelling verholpen. De vereiste voorwaarde is, dat het niet-gedemonteerde apparaat met aankoopbewijs en garantiekaart bij de handelaar gereclameerd wordt.

Reparatieservice

servicecenter te zenden. Ongefrankeerd – als oningepakt vrachtgoed, als expresgoed of met een andere speciale vracht – ingezonden appa-

raten worden niet aangenomen.

• De afvalverwijdering van uw defecte ingezonden apparaten voeren wij gratis door.

Technische gegevens

Elektrische heggenschaar .. EHS 580-52

Netspanning ................230-240 V~, 50 Hz

Prestatievermogen ......................... 580 W

Beschermingsklasse..........................

Beschermingsklasse......................... IP 20

Onbelast toerental .................... 1600 min

Gewicht ...........................................3,1 kg

Meslengte .....................................525 mm

Snijlengte ......................................447 mm

Tandafstand ....................................16 mm

Akoestisch niveau (L

)

gegarandeerd ........................... 98 dB (A)

gemeten: ......... 96,6 dB(A); K

Geluidsdruk (L Trilling (a

) .86,1 dB (A); KpA= 3,0 dB

)

Trilling aan de voorste

handgreep......................................2,651 m/s

Trilling aan de achterste

handgreep ................................2,039 m/s

............................................... K = 1,5 m/s2

= 1,3 dB

-1

• Herstellingen, die niet onder de garantie ressorteren, kunt u tegen facturatie door ons servicecenter laten doorvoeren. Ons servicecenter maakt graag voor u een bestek op.

Wij kunnen apparaten slechts behan-

delen indien ze voldoende verpakt en gefrankeerd toegezonden werden.

• Opgelet: In geval van klachten of service dient u uw apparaat in een gereinigde toestand en met een vermelding van het defect naar het adres van ons

De aangegeven trillingemissiewaarde werd volgens een genormaliseerd testmethode gemeten en kan ter vergelijking van een stuk elektrisch gereedschap met een ander gebruikt worden. De aangegeven trillingemissiewaarde kan ook voor een inleidende inschatting van de blootstelling benut worden.

Waarschuwing:

Afhankelijk van de manier, waarop

het elektrische gereedschap gebruikt wordt, kan de trilingemissie-

waarde tijdens het e󰀨ectieve gebruik van het elektrische gereedschap van de aangegeven waarde verschillen.

De noodzaak bestaat, veiligheids-

maatregelen ter bescherming van de operator vast te leggen, die op een inschatting van de blootstelling

in de e󰀨ectieve gebruiksomstandigheden gebaseerd zijn (hierbij

moet er met alle aandelen van de bedrijfscyclus rekening gehouden worden, zo bijvoorbeeld met tijden, tijdens dewelke het elektrische gereedschap uitgeschakeldis, en tijden, tijdens dewelke het weliswaar ingeschakeld is, maar zonder belasting functioneert).

Geluids- en vibratiewaarden werden

volgens de in de conformiteitverklaring genoemde normen en bepalingen vastgesteld. Technische en optische veranderingen kunnen in het kader van ontwikkelingen zonder aankondiging worden uitgevoerd. Alle maten, richtlijnen en gegevens van deze gebruiksaanwijzing zijn daarom onder voorbehoud. Wettelijke aansprakelijkheid, die op basis van de gebruiksaanwijzing wordt gesteld, kan daardoor niet geldig worden gemaakt.

Foutmeldingen

Probleem Mogelijke oorzaak Oplossing van de fout

Stopkontakt, kabel, leiding, stekker

Machine start niet

Toestel werkt met onderbrekingen

Messen ( worden heet

Netspanning ontbreekt

Aan-/uitschakelaar ( defekt

Koolborstels versleten Motor defekt

Stroomkabel beschadigd

Intern loszittend contact Aan-/uitschakelaar (

defekt

Mes (

Te veel wrijving wegens ontbrekende smering

8) stomp

8) is beschadigd

kontroleren, eventueel reparatie door elektricien

Reparatie door het servicecenter

Controleer de kabel, laat deze eventueel vervangen door ons servicecenter

Reparatie door het servicecenter

Laat de messen (

vangen (servicecenter)

Controleer de mesbalk (

deze vervangen (servicecenter)

Mesbalk (

8) oliën

8) slijpen of ver-

8) of laat

Indice

Consigli di sicurezza .......................... 38

Simboli nelle istruzioni ..................... 38

Ra󰀩 gurazioni sull’apparecchio ........ 38

Indicazioni di sicurezza generali

per utensili elettrici ........................... 39

Indicazioni di sicurezza speciale ...... 41

Scopo ................................................... 42

Descrizione del funzionamento ......... 43

Vista d’insieme ................................... 43

Istruzioni per il montaggio ................. 43

Kit di fornitura ................................... 43

Montaggio della protezione

per le mani ....................................... 43

Comando ............................................. 43

Accensione/Spegnimento ................ 44

Come lavorare con l‘apparecchio .... 44

Tecniche di taglio ............................. 44

Periodi consigliati per il taglio ........... 45

Manutenzione e pulizia ...................... 45

Ricambi................................................ 46

Smaltimento e rispetto

per l’ambiente ..................................... 46

Garanzia .............................................. 46

Servizio di riparazione ....................... 46

Dati tecnici .......................................... 47

Ricerca guasti ..................................... 48

Traduzione della dichiarazione

di conformità CE originale ............... 126

Vista esplosa ..................................... 130

Grizzly Service-Center ..................... 131

Consigli di sicurezza

Questa sezione tratta le norme di sicu-

rezza essenziali da rispettare quando si

lavora con l’apparecchio.

Simboli nelle istruzioni

Simboli dei pericoli con apposite

indicazioni per prevenire danni a persone o cose.

Simboli dei divieti (al posto del punto

esclamativo, viene spiegato il divieto) con indicazioni relative alla prevenzione di danni.

Simboli di avvertenza con informa-

zioni relative ad un migliore trattamento dell’apparecchio.

Rafﬁ gurazioni sull’apparecchio

Attenzione!

Prima di usare l’apparecchio, leg-

gere attentamente le istruzioni per l‘uso.

Indossare gli occhiali protettivi o

una maschera di protezione..

Indossare le protezioni acustiche..

Indossare guanti a prova di taglio.

Attenzione! Pericolo di lesioni a

causa di lame in movimento

Non utilizzare il tagliasiepi quando

piove o in caso di siepi bagnate.

Staccare subito la spina dalla presa

quando il cavo è danneggiato o tagli-

ato.

Dati del livello di rumorosità LWA in

dB.

Classe di protezione II

Le apparecchiature non si devono

smaltire insieme ai riuti domestici.

Distanza tra i denti

Lunghezza di taglio

Indicazioni di sicurezza generali per utensili elettrici

ATTENZIONE! Leggere tutte

le indicazioni di sicurezza e le istruzioni. La mancata osservan-

za delle indicazioni di sicurezza e delle istruzioni possono provocare scosse elettriche, incendi e/o lesioni gravi.

Conservare tutte le indicazioni di sicurezza e le istruzioni per una consultazione futura.

Il termine usato nelle indicazioni di sicurezza „Utensile elettrico“ si riferisce a utensili elettrici azionati con tensione di rete (con cavo di rete) e a utensili elettrici azionati con accumulatori (senza cavo di rete).

1) SICUREZZA SUL POSTO DI LAVORO

a) Tenere la zona di lavoro pulita e ben

illuminata. Disordine o zone di lavoro

non sucientemente illuminate possono causare infortuni.

b) Non lavorare con l‘utensile elettrico in

un ambiente a rischio di esplosioni,

nel quale sono presenti liquidi, gas o polveri inammabili. Utensili elettrici

generano scintille che possono inammare la polvere o i vapori.

c) Tenere bambini e altre persone lonta-

ne durante l‘uso dell‘utensile. In caso

di distrazioni si può perdere il controllo dell‘apparecchio.

2) SICUREZZA ELETTRICA

a) La spina di allacciamento dell‘uten-

sile elettrico deve essere adatto alla presa. La spina non deve essere mo-

dicata in alcun modo. Non usare un adattatore insieme a utensili elettrici collegati a massa. Spine non modicate riducono il rischio di scosse elettriche.

b) Evitare il contatto del corpo con su-

perci collegate a massa, come anche

da tubi, termosifoni, fornelli e frigoriferi. Aumento del pericolo di scosse

elettriche, quando il corpo è collegato a massa.

c) Tenere gli utensili elettrici lontani dalla

pioggia e dall‘umidità. L‘inltrazione di

acqua nell‘utensile elettrico aumenta il pericolo di scosse elettriche.

d) Non usare il cavo per trasportare,

appendere l‘utensile elettrico o per staccare la spina dalla presa. Tenere il cavo lontano da calore, olio, spigoli vivi o componenti in movimento. Cavi

danneggiati o attorcigliati aumentano il rischio di una scossa elettrica.

e) Quando si lavora con un utensile elet-

trico all‘aperto, usare solo prolunghe adatte anche per l‘esterno. L‘uso di

una prolunga adatta per l‘esterno riduce il rischio di scosse elettriche.

f) Se non è possibile evitare l‘uso dell‘u-

tensile elettrico in un ambiente umido, usare un interruttore di sicurezza per correnti di guasto con una corrente di accensione di 30 mA o meno. L‘im-

piego di un interruttore di sicurezza

per correnti di guasto riduce il rischio di scosse elettriche.

3) SICUREZZA DELLE PERSONE

a) Prestare attenzione ai propri movi-

menti e lavorare con l‘utensile elettrico usando raziocinio. Non usare un utensile elettrico, quando si è

stanchi o si è sotto e󰀨etto di droghe,

alcol o farmaci. Un attimo di disattenzione durante l‘uso dell‘utensile elettrico può causare lesioni gravi.

b) Indossare un‘attrezzatura di sicu-

rezza personale e sempre occhiali protettivi. Indossando un‘attrezzatura

di sicurezza personale, come maschera antipolvere, scarpe di sicurezza antiscivolo, casco o protezione dell‘udito a seconda dell‘impiego dell‘utensile elettrico si riduce il pericolo di lesioni.

c) Evitare la messa in esercizio incu-

stodita. Assicurarsi che l‘utensile elettrico sia spento, prima di allacciarlo all‘alimentazione elettrica e/o all‘accumulatore, di sollevarlo o trasportarlo. Se durante il trasporto dell‘u-

tensile elettrico si tiene il dito sull‘interruttore oppure si allaccia l‘apparecchio all‘alimentazione elettrica in condizioni accese, possono vericarsi infortuni.

d) Rimuovere gli strumenti di regola-

zione o i cacciaviti, prima di accendere l‘utensile elettrico. Un utensile

o un cacciavite che si trova in un componente rotante dell‘apparecchio, può provocare lesioni.

e) Evitare una postura anormale. Ga-

rantire una posizione stabile e mantenere l‘equilibrio in ogni momento.

In questo modo l‘utensile elettrico può essere controllato meglio in situazioni impreviste.

f) Indossare abbigliamento adeguato.

Non indossare abiti larghi o gioielli.

Tenere i capelli, l‘abbigliamento e i guanti lontani dalle parti in movimento. Capi di abbigliamento larghi,

gioielli o capelli lunghi possono essere catturati dalle parti in movimento.

g) Se è possibile montare dispositivi di

aspirazione e raccolta polveri, assicurarsi che questi siano allacciati in modo corretto e vangano utilizzati nel modo giusto. L‘uso di un aspiratore

può ridurre i rischi causati dalla polvere.

4) USO E TRATTAMENTO DELL‘UTENSILE ELETTRICO

a) Non sovraccaricare l‘apparecchio.

Usare l‘utensile elettrico destinato al tipo di lavoro da svolgere. Con

l‘utensile elettrico adatto si lavora in modo migliore e più sicuro nel campo di potenza specicato.

b) Non usare utensili elettrici con l‘in-

terruttore difettoso. Un utensile elettri-

co che non può essere acceso o spento è pericoloso e deve essere riparato.

c) Staccare la spina dalla presa e/o

rimuovere l‘accumulatore, prima di eseguire le regolazioni dell‘apparecchio, di sostituire gli accessori o di deporre l‘apparecchio. Questa misu-

ra previene l‘avviamento involontario dell‘utensile elettrico.

d) Conservare gli utensili elettrici non

usati fuori dalla portata di bambini. Non lasciare usare l‘apparecchio a persone che non hanno familiarizzato con lo stesso o che non hanno letto le istruzioni. Utensili elettrici sono

pericolosi se usati da persone inesperte.

e) Trattare gli utensili elettrici con cura.

Controllare se le parti in movimento funzionano perfettamente e non si inceppano, se sono presenti parti spezzate o danneggiate che posso-

no compromettere il funzionamento dell‘utensile elettrico. Fare riparare le parti danneggiate prima dell‘impiego dell‘apparecchio. Le cause di

molti infortuni risiedono in una scarsa manutenzione degli utensili elettrici.

f) Tenere gli utensili da taglio appuntiti

e puliti. Utensili da taglio curati con bor-

di taglienti appuntiti si inceppano meno facilmente e sono più facili da maneggiare.

g) Usare l‘utensile elettrico, gli acces-

sori e i ricambi ecc. conformemente alle istruzioni. A tale proposito tenere in considerazione le condizioni di lavoro e l‘attività da svolgere. L‘ u s o

di utensili elettrici per scopi diversi da quelli previsti può generare situazioni pericolose.

5) ASSISTENZA TECNICA

a) Fare riparare l‘utensile elettrico da

personale specializzato qualicato e

solo con ricambi originali. In questo modo si garantisce il mantenimento della sicurezza dell‘utensile elettrico.

b) Nel caso in cui la conduttura di col-

legamento di questo apparecchio venga danneggiato, deve essere sostituita da una conduttura di collegamento speciale, che può essere fornita dal produttore o dal servizio di assistenza clienti dello stesso.

Indicazioni di sicurezza speciale

1.) INDICAZIONI DI SICUREZZA PER

DECESPUGLIATORI:

a) Tenere tutte le parti del corpo lonta-

ne dalla lama da taglio. Non cercare di rimuovere il materiale tagliato o

tenere fermo il materiale da tagliare con la lama in movimento. Rimuo-

vere il materiale tagliato solo con l‘apparecchio spento. Un attimo di disattenzione durante l‘uso del decespugliatore può provocare lesioni gravi.

b) Trasportare il decespugliatore dal

manico con la lama ferma. Durante il trasporto e lo stoccaggio del decespugliatore mettere sempre la copertura di protezione. Un uso pru-

dente dell‘apparecchio riduce i rischi di lesioni a causa della lama.

c) Tenere il cavo lontano dalla zona di

taglio. Durante il lavoro può vericarsi

che il cavo sia nascosto nel cespuglio e venga quindi tagliato.

d) Tenere l’utensile elettrico dalle su-

perci di presa isolate, in quanto

la lama di taglio potrebbe venire a contatto con le condutture di corrente nascoste. Il contatto della lama

di taglio con una conduttura conduttiva può mettere sotto tensione le parti metalliche dell’apparecchio causare scosse elettriche.

e) Durante il lavoro con l’apparecchio

indossare un abbigliamento adatto e guanti da lavoro. Non toccare mai le lame taglio o sollevare l’apparecchio dalle lame da taglio. Il contatto

con la lama da taglio può causare lesioni.

2) ULTERIORI INFORMAZIONI DI SICUREZZA

a) Questo apparecchio non è indicato

per l‘uso da parte di persone (inclusi bambini) con limitate capacità

siche, sensoriali o mentali o prive

dell‘esperienza e/o della conoscenza necessaria, a meno che tali persone

non vengano sorvegliate da qualcuno

responsabile per la loro sicurezza o

abbiano ricevuto indicazioni sull‘impiego dell‘apparecchio.

b) Sorvegliare i bambini per assicurarsi

che non giochino con l‘apparecchio.

c) Durante l‘uso del tagliasiepi indossare

sempre guanti da lavoro, occhiali di protezione, calzature robuste e pantaloni lunghi.

d) Prima di ogni uso vericare che il

cavo elettrico e la prolunga non siano danneggiati e usurati. Non usare l‘apparecchio se il cavo è danneggiato o usurato.

e) Prima di iniziare il lavoro controllare

che nella siepe non ci siano oggetti nascosti, come ad esempio recinzioni ecc.

f) Lavorare soltanto con la luce del

giorno o con un’adeguata illuminazione.

g) Durante il lavoro tenere saldamente

l‘apparecchio con entrambe le mani ad una certa distanza dal proprio corpo.

h) Porre il cavo in modo che durante il

lavoro non urti contro rami o simili.

i) Se il cavo dovesse essere danneggia-

to durante l’uso, staccare immediatamente la spina dalla presa. Non toccare il cavo se prima non è staccato dalla spina.

j) L’apparecchio è destinato al taglio

delle siepi. Non tagliare con l’apparecchio rami, legno duro o altro.

k) Non tentare di rimuovere foglie bloc-

cate o impigliate se prima l’apparecchio non è stato spento.

l) Controllare regolarmente lo stato di

usura delle lame e se necessario riaflarle. Lame che non tagliano correttamente costituiscono un sovraccarico per l’apparecchio. Eventuali danni dovuti a ciò non sono coperti da garanzia.

m) Spegnere prima sempre l‘apparecchio

e togliere la spina nei seguenti casi:

- quando si lascia l’apparecchio incustodito

- prima di rimuovere un blocco

- prima di qualsiasi operazione sull’apparecchio (controllo, manutenzione,

pulizia)

- quando viene toccato un oggetto

estraneo

- quando l’apparecchio inizia a vibrare

in modo strano

n) Accertarsi sempre che le fessure di

ventilazione siano sempre libere.

Scopo

L’apparecchio è destinato esclusivamente al taglio di siepi, cespugli e mazzi decorativi in ambiente domestico. Ogni altro utilizzo non espressamente concesso nelle presenti istruzioni può causare danni all’apparecchio e costituire un pericolo reale per l’utilizzatore. L’apparecchio è concepito per l’impiego in campo domestico. Non è destinato all’uso commerciale permanente. L’apparecchio è destinato all’uso da parte di persone adulte. I giovani al di sopra dei 16 anni potranno utilizzare l’apparecchio solo sotto sorveglianza di un adulto. Non utilizzare

il tagliasiepi quando piove o in caso di siepi

bagnate. L’operatore o utilizzatore è responsabile per danni e incidenti a persone o cose. Il produttore non sarà responsabile per danni causati da un utilizzo non conforme alle presenti istruzioni o per un utilizzo improprio.

Non utilizare il tagliasiepi si el disposi-

tivo di taglio è rovinato. Fare a󰀨lare i

denti di taglio. Una lama usurata può sovracarricare l’apparecchio.

Descrizione del funzionamento

Il tagliasiepi elettrico è dotato di un motore elettrico. L’apparecchio dispone di isolamento di sicurezza e non necessita di messa a terra. Il tagliasiepi dispone di un sistema di doppie barre falcianti di sicurezza. Durante la fase di taglio le lame si muovono in maniera lineare con movimento alternato. Per evitare un’attivazione involontaria, l’apparecchio può essere azionato soltanto premendo la leva di sicurezza. Inoltre la protezione per le mani protegge dai rami e nodi. La funzione delle varie parti è chiarita nelle seguenti descrizioni.

Troverete le gure relative all’uso a

pagina 2.

Vista d’insieme

1 Cavo di alimentazione 2 Impugnatura 3 Interruttore accensione/spegni-

mento

4 Scarico della trazione

5 Fessure di ventilazione

6 Impugnatura con interruttore di

sicurezza 7 Protezione mani 8 Barra portalame di sicurezza 9 Custodia lama

Istruzioni per il montaggio

Prima di qualunque lavoro

sull’apparecchio staccare sempre la spina di alimentazione. Utilizzare solo pezzi originali.

Kit di fornitura

Disimballare l’apparecchio e vericare che

sia completo:

- Tagliasiepi con le lame montate

- Protezione mani + 2 viti a croce

- Custodia delle lame

- Istruzioni per l’uso

Montaggio della protezione per le mani

Far scorrere la protezione mani (7)

sull’apparecchio ed avvitarla ai lati del carter con le viti in dotazione.

Comando

Non utilizzare l’apparecchio sen-

za protezione mani. Durante il lavoro con questo apparecchio, indossare abiti adeguati e guanti da lavoro. Prima di ogni utilizzo accertarsi che l’apparecchio sia funzionante. Non bloccare l’interruttore di accensione/spegnimento né quello di sicurezza. Essi devono spegnere il motore dopo il rilascio dell’interruttore. Qualora un interruttore sia danneggiato, è vietato continuare a lavorare. Prestare attenzione al fatto che la tensione di rete coincida con l’etichetta del tipo riportata sull’apparecchio.

Rispettare le normative sulla rumo-

rosità e quelle locali. L’utilizzo di questo apparecchio potrà essere

limitato o vietato in determinati gi-

orni (ad es. la domenica e i festivi)

durante determinati orari della giornata (nelle ore centrali della giornata e di notte) o in determinati ambiti

(es. luoghi di cura, cliniche ecc.).

Non utilizare la cesoia si el

dispositivo di taglio è rovinato.

Fare a󰀨lare i denti di taglio.

Una lama usurata può sovracarricare l’apparecchio.

Accensione/Spegnimento

1. Per non avere il lo in tensione, formare un cerchio alla ne del

cavo di prolunga, far passare tale cerchio attraverso l’apertura dell’impugnatura (2) e appenderlo al dispositivo di scarico

della trazione (4) presente

sull’impugnatura.

2. Collegare l’apparecchio alla rete elettrica.

Prestare attenzione nel mantenere

una posizione stabile e tenere saldamente l‘apparecchio con entrambe le mani ad una certa distanza dal proprio corpo. Prima di attivare l’apparecchio controllare che esso non sia a contatto con altri oggetti.

3. Per accendere l’apparecchio premere l’interruttore di accensione/

spegnimento (3) sull‘impugnatura

e tenere contemporaneamente premuto anche l’interruttore di sicurezza situato sull’impugnatura ad arco (6), il tagliasiepi raggiungerà la massima velocità.

4. Per spegnerlo, lasciare andare l‘interruttore di accensione/spegnimento.

A causa dell’e󰀨etto frenante potreb-

be vericarsi la formazione di scintille

nella zona delle fessure di ventilazione superiori: questo fenomeno è normale e non danneggia l’apparecchio.

Come lavorare con l‘apparecchio

- Durante le operazioni di taglio, prestare attenzione che non si

tocchino oggetti quale recinzioni

oppure sostegni per piante. Ciò potrebbe danneggiare la barra portalame.

- Se le lame dovessero bloccarsi a causa del contatto con oggetti, spegnere immediatamente l’apparecchio e staccare la spina di alimentazione e allontana-

re quindi l’oggetto.

- Lavorare sempre in modo da potersi allontanare dalla presa. Denire quindi la direzione di taglio prima di iniziare a lavorare.

- Fare attenzione che il cavo

rimanga sempre lontano dalla zona di lavoro. Non fare passare mai il cavo sopra la siepe, dove potrebbe facilmente essere raggiunto dalle lame.

- Evitare un sovraccarico dell’apparecchio durante il lavoro.

Togliere immediatamente la spina

se il cavo è danneggiato, attorcigliato o tagliato. Pericolo di scosse elettriche.

Tecniche di taglio

• Prima di tutto tagliare i rami grossi con

una forbice per rami.

• Il prolo con lama bilaterale rende

possibile il taglio in entrambe le direzioni o con movimenti a pendolo da un lato all’altro.

• In caso di taglio verticale, muovere

il tagliasiepi in modo omogeneo in avanti oppure a forma di arco in avanti e indietro.

• In caso di taglio orizzontale, muovere il tagliasiepi in direzione verso il bordo della siepe, in modo che i rami tagliati cadano a terra.

• Per ottenere linee lunghe e diritte, si

consiglia di tendere un lo.

Per tagliare le siepi a formato:

Si consiglia di tagliare le siepi a

forma trapezoidale per evitare uno spoglio dei rami inferiori. Ciò corrisponde alla crescita naturale della pianta e consente alla siepe di attecchire in modo ottimale. Durante il taglio vengono ridotti solo i nuovi getti annuali in modo da formare

una tta ramicazione e un buona

protezione visiva.

1. Tagliare prima di tutto i lati di una siepe. A tale scopo muovere la tagliasiepi per siepi dal basso verso l’alto in direzione della crescita. Se si esegue il taglio dall’alto verso il basso, i rami più sottili si spostano all’esterno causando punti radi o addirittura aperture.

2. A questo punto tagliare il margine

superiore a piacere, dando una forma diritta, a spiovente o rotonda.

3. Tosare le piante giovani nella forma desiderata. Il getto principale deve ri-

manere integro no a quando la siepe

ha raggiunto l’altezza prevista. Tutti gli altri getti vengono potati a metà.

Per la cura delle siepi a crescita libera:

Le siepi che crescono liberamente non vengono tagliate a formato, tuttavia necessitano di essere curate regolarmente

a󰀩nché non diventino troppo alte.

Periodi consigliati per il taglio

Siepi di piante latifoglie ... in giugno e ottobre Siepi di boschetti

aghiformi ........................... aprile e agosto

Siepi di conifere

sempreverdi ................. a partire da maggio

Manutenzione e pulizia

Prima di fare qualunque lavoro

all’apparecchio, staccare sempre la spina di alimentazione.

Fare eseguire al nostro servizio

di assistenza tutte le operazioni di riparazione e di manutenzione che non sono indicate in queste istruzioni per l’uso. Utilizzare solo parti originali.

Indossare i guanti per maneggiare

le lame.

Eseguire regolarmente le seguenti opera-

zioni di manutenzione e pulizia. In questo modo si garantisce un utilizzo a󰀩dabile e

duraturo.

L’apparecchio non deve essere

lavato con getti d’acqua, né immerso in essa. Non utilizzare detersivi o soluzioni perché potrebbero danneggiare in modo irreparabile l‘apparecchio. Le sostanze chimiche potrebbero corrodere le parti in plastica dell‘apparecchio.

• Prima di ogni utilizzo accertarsi che il tagliasiepi non presenti difetti visibili, quali pezzi staccati, usurati o danneggiati. Controllare che le viti siano salda-

mente ssate nella barra portalame.

• Vericare che le coperture e le pro-

tezioni non siano danneggiate e che

siano ssate correttamente. Eventualmente sostituirle.

• Tenere pulite le fessure di ventilazioni e l’alloggiamento del motore dell‘apparecchio. Pulire con panno umido o una spazzola.

• Pulire con cura la barra portalame dopo

ogni utilizzo. Stronare con uno straccio

imbevuto d’olio o spruzzare uno spray adatto per la cura dei metalli.

• Conservare il tagliasiepi asciutto nella custodia in dotazione e tenerlo lontano dalla portata dei bambini.

Ricambi

È possibile ordinare pezzi di ricambio e

accessori all’indirizzo

www.grizzly-service.eu

Se non si dispone di una connessione Internet, contattare telefonicamente il

centro di assistenza (vedere “Grizzly

Service-Center”). Tenere a portata di mano i numeri d’ordine riportati in basso.

Specicare sull’ordine il tipo di macchina

e il numero componente riportato sul disegno esploso.

Smaltimento e rispetto per l’ambiente

E󰀨ettuare lo smaltimento dell’apparecchio, degli accessori e della confezione nel rispetto dell’ambiente presso un punto di raccolta per riciclaggio.

Le apparecchiature non si devono

smaltire insieme ai riuti domestici.

Consegnare l’apparecchio a un centro di

riciclaggio: le parti in plastica e quelle in

metallo, riutilizzate, possono essere sepa-

rate le une dalle altre e quindi riutilizzate.

Chiedere a tal proposito al nostro servizio di assistenza. Lo smaltimento degli apparecchio difettosi

consegnati viene e󰀨ettuato gratuitamente.

Garanzia

Per questo apparecchio forniamo 24 mesi

di garanzia. Questo apparecchio non è adatto per l’uso industriale. In caso di un impiego per uso industriale decade la garanzia. Tutti i danni dovuti a usura naturale, sovraccarico o uso improprio, restano esclusi dalla garanzia. Determinati componenti soggiacciono a una usura normale e restano esclusi dalla garanzia. Si intendono in particolare i proli con lama, gli eccentrici e i carboncini, sempre che i danni non siano da attribuire a difetti nel materiale.

Il requisito necessario per l’ottenimento

della garanzia è l’osservanza delle norme di pulizia e manutenzione riportate nelle istruzioni per l’uso. Ogni danno causato da difetti nei materiali o nella costruzione verrà eliminato tramite la fornitura di un apparecchio sostitutivo o tramite riparazione. L’unica condizione a tale scopo è che l’apparecchio venga riconsegnato al rivenditore non smontato e corredato di

dimostrazione dell’acquisto e di certicato

di garanzia.

Servizio di riparazione

Ogni altra riparazione non in garanzia

potrà essere e󰀨ettuata a pagamento dai

nostri centri di assistenza clienti. I nostri centri di assistenza clienti saranno lieti di fornire un preventivo di costo. Possiamo occuparci e riparare solo apparecchi che siano stati spediti con su󰀩ciente imballo e con trasporto pagato.

Attenzione: eventuali danni materiali o da incendio che abbiano luogo durante il trasporto sono a rischio del mittente. In caso di contestazione o di richiesta di assistenza, inviare l’apparecchio pulito e con una nota sul difetto che presenta al nostro indirizzo di assistenza. Tutti i pacchi in-

viati in porto assegnato, voluminosi, espressi o con altre spese di trasporto a carico non verranno accettati.

Lo smaltimento degli apparecchio difettosi

consegnati viene e󰀨ettuato gratuitamente.

Dati tecnici

Cesoie elettriche per siepi .. EHS 580-52

Tensione nominale in

ingresso ........................ 230-240 V~, 50 Hz

Potenza assorbita ........................... 580 W

Classe di protezione ...........................

Tipo di protezione ............................. IP 20

Numero di giri in folle ................ 1600 min

Peso ...............................................3,1 kg

Lunghezza lama ...........................525 mm

Lunghezza di taglio.......................447 mm

Distanza tra i denti ..........................16 mm

Livello di potenza sonora (L

)

garantito ......................................98 dB (A)

misurata: ............. 96,6 dB(A); K

Livello di pressione sonora (L

Vibrazione (a

) .........86,1 dB (A); KpA= 3,0 dB

)

Vibrazione dell’impugnatura

anteriore … ...............................2,651 m/s

Vibrazione dell’impugnatura

posteriore. …. ...........................2,039 m/s

............................................... K = 1,5 m/s2

= 1,3 dB

Il valore di emissione di vibrazioni indicato è stato misurato attraverso un procedimento di controllo standardizzato e può essere utilizzato per il confronto di un apparecchio elettrico con un altro. Il valore di emissione di vibrazioni indicato può essere anche utilizzato per una prima

valutazione dell’esposizione alla quale si

è soggetti.

Avvertenza:

Durante l’uso e󰀨ettivo

dell’apparecchio elettrico, il livello di emissione di vibrazioni può dif-

ferire da quello indicato a seconda

della tipologia e della modalità d’uso.

Per proteggere l’utilizzatore, è

necessario stabilire alcune misure di sicurezza sulla base dei

valori d’esposizione alla quale si

-1

è sottoposti durante l’uso e󰀨ettivo dell’apparecchio (qui bisogna

considerare tutte le fasi del ciclo di lavoro, ad esempio i periodi in

cui l’apparecchio è spento e quelli

in cui invece è acceso, ma senza sottoporre la macchina a carico).

I valori di rumorosità e vibrazione sono stati determinati conformemente alle prescrizioni e norme citate nella dichiarazione di conformità.

Ci si riserva il diritto di apportare variazioni tecniche ed ottiche senza preavviso

nell’ambito dello sviluppo del prodotto. Tutte le dimensioni, indicazioni e dati delle presenti istruzioni per l’uso sono pertanto non vincolanti. Non si accetta pertanto alcuna rivendicazione di diritti a fronte delle presenti istruzioni per l’uso.

Ricerca guasti

Problema Causa possibile Soluzione

L‘apparecchio non parte

L‘apparecchiatura funziona con interruzioni

Le lame ( si surriscaldano

Manca tensione di alimentazione

Interruttore di accensione / spegnimento ( toso

Carboncini usurati

Motore difettoso

Il cavo di alimentazione è danneggiato

Contatto interno difettoso Interruttore di accensione

/ spegnimento ( difettoso

Lama (

La lama (

Troppo attrito per

mancanza di lubricante

8)usurata

3) difet-

8)è frastagliata

Controllare la presa, il cavo, il lo, la

spina, ed eventualmente far riparare a un elettricista specializzato

Riparazione presso il servizio di assistenza

Controllare il cavo, eventualmente farlo sostituire dal nostro servizio di assistenza

Riparazione presso il servizio di assistenza

A󰀩lare il prolo della lama ( oppure farlo sostituire (servizio di

assistenza)

Controllare il prolo della lama (

8) oppure farlo sostituire (servizio di

assistenza)

Lubricare il prolo con lama (

Indice

Medidas de segurança ....................... 49

Símbolos que aparecem

no manual de instruções .................. 49

Símbolos grá cos colocados

no aparelho ...................................... 49

Indicações gerais de segurança

para equipamentos eléctricos .......... 50

Indicações especials

de segurança ................................... 52

Uso previsto ........................................ 54

Funcionamento ................................... 54

Vista geral ........................................... 54

Instruções de montagem ................... 54

Itens fornecidos ................................ 54

Montar o resguardo para as mãos ... 55

Utilização ............................................ 55

Ligar e desligar ................................ 55

Trabalhar com o aparelho ................ 55

Técnicas de corte ............................. 56

Períodos de corte ............................. 56

Manutenção e limpeza ....................... 57

Remoção do aparelho/

protecção ao meio ambiente ............. 57

Peças sobressalentes ........................ 57

Garantia ............................................... 58

Serviço de reparação ......................... 58

Dados técnicos ................................... 58

Resolução de problemas ................... 59

Tradução do original da

Declaração de conformidade CE ..... 127

Vista em corte .................................... 130

Grizzly Service-Center ..................... 131

Medidas de segurança

Esta secção trata das instruções básicas de segurança a serem observadas durante o trabalho com o aparelho.

Símbolos que aparecem no manual de instruções

Sinais de perigo para a pre-

venção de danos físicos ou de

danos materiais.

Sinais ordenativos (neste caso, em

vez de aparecer o ponto de exclamação, vem explicada a ordem) para a prevenção contra danos.

Sinais indicativos com informações

de como trabalhar melhor com o aparelho.

Símbolos gráﬁ cos colocados

no aparelho

Atenção!

Antes de utilizar o aparelho, leia

com atenção as instruções de utilização.

Use óculos de protecção

Usar protecção para os ouvidos

Usar luvas resistentes a cortes.

Atenção! Perigo de ferimentos

pela lâmina em movimento

Não utilize o corta sebes eléctrico

à chuva ou para cortar sebes molhadas.

Se o cabo estiver danicado ou se

tiver sido cortado acidentalmente, tire imediatamente a cha da tomada de rede eléctrica.

Indicação do nível de potência

acústica L

em dB.

Espessura de corte

Classe de protecção II

As máquinas não devem ser deita-

das para o lixo doméstico.

Comprimento de corte

Indicações gerais de segurança para equipamentos eléctricos

ADVERTÊNCIA! Ler todas as

indicações de segurança e as instruções. A inobservância das

indicações de segurança e das instruções pode causar choques eléctricos, incêndios e/ou ferimentos graves.

Guardar todas as indicações de segu-

rança e as instruções para referência

futura.

O conceito „equipamento eléctrico“ utilizado nas indicações de segurança refere-se aos equipamentos eléctricos alimentados a partir da rede eléctrica (com cabo de ligação à rede) e aos equipamentos eléctricos que funcionam com acumuladores (sem cabo de ligação à rede).

1) SEGURANÇA NO LOCAL DE TRABALHO

a) Manter a zona em que trabalha lim-

pa e bem iluminada. Locais de traba-

lho desorganizados e mal iluminados podem ser causa de acidentes.

b) Não trabalhar com o equipamento

eléctrico em zonas sujeitas à explosão onde se encontram líquidos, gases ou pós inamáveis.

Os equipamentos eléctricos originam faíscas que podem inamar o pó ou os vapores.

c) Durante a utilização do equipamen-

to eléctrico, manter crianças e outras pessoas afastadas. Ao distrair-

-se, poderá perder o controlo sobre o aparelho.

2) SEGURANÇA ELÉCTRICA

a) A cha de ligação à rede do equipa-

mento eléctrico tem de ser apropria-

da à tomada. A cha não deve ser

alterada de maneira nenhuma. Não

utilizar nenhuma cha adaptadora junto com equipamentos eléctricos

protegidos por ligação à terra. Fichas não alteradas e tomadas apropriadas diminuem o risco de choques eléctricos.

b) Evitar o contacto do corpo com su-

perfícies ligadas à terra, como canos, aquecedores, fornos ou frigorícos.

Existe um risco maior de choque eléctrico se o seu corpo estiver em contacto com a terra.

c) Manter os equipamentos eléctricos

afastados da chuva e da humidade.

A penetração de água num equipamento eléctrico aumenta o risco de choques eléctricos.

d) Não utilizar o cabo de ligação à

rede para carregar ou pendurar o equipamento eléctrico, nem para

desligar a cha da rede eléctrica.

Manter o cabo afastado do calor, óleo, bordas cortantes ou partes móveis do aparelho. Cabos dani-

cados ou emaranhados aumentam o risco de choques eléctricos.

e) Aquando da execução de serviços

ao ar livre com um equipamento eléctrico, utilizar unicamente cabos de extensão apropriados para uso em zonas externas. A utilização de cabos

apropriados para uso externo diminui o risco de choques eléctricos.

f) Se o equipamento eléctrico tiver

de ser colocado em operação em ambientes húmidos, utilizar um

disjuntor de corrente de avaria com

uma corrente de activação de 30 mA ou inferior. A utilização de um disjuntor

de corrente de avaria diminui o risco de choques eléctricos.

3) SEGURANÇA DAS PESSOAS

a) Trabalhar sempre atento, concentrar-se

no que está a fazer e ter sempre bom senso ao utilizar um equipamento eléctrico. Não utilizar nenhum equipamento

eléctrico se estiver cansado ou sob a inuência de drogas, álcool ou medicamentos. Um momento de descuido

durante o uso do equipamento eléctrico pode causar ferimentos graves.

b) Usar equipamentos de protecção

individual e usar sempre óculos de

protecção. O uso de equipamentos de protecção individual, como máscara contra pós, calçados de segurança antiderrapantes, capacete de protecção ou protector de ouvidos, de acordo com o tipo e a aplicação do equipamento eléctrico, diminui o risco de lesões.

c) Evitar uma colocação em funciona-

mento acidental. Certicar-se de que o equipamento eléctrico se encontra

desligado antes de ligá-lo à alimenta-

ção de rede e/ou pôr o acumulador,

antes de pegá-lo ou de transportá-lo.

Poderá haver acidentes ao transportar o equipamento eléctrico e premir o interruptor com o dedo ou se ele for accionado quando estiver ligado à rede de alimentação eléctrica.

d) Antes de ligar o equipamento eléctri-

co, remover as ferramentas de ajuste ou as chaves de parafuso. Uma ferra-

menta ou uma chave que se encontre numa parte móvel do aparelho pode causar ferimentos.

e) Evitar manter o corpo numa posição

incorrecta. Cuidar para manter-se numa posição segura e manter sem-

pre o equilíbrio. Assim poderá controlar melhor o equipamento eléctrico em situações inesperadas.

f) Usar roupas apropriadas. Não utilizar

roupas largas nem jóias. Manter os

cabelos, as roupas e as luvas afasta-

das das partes móveis. Roupas frouxas, jóias ou cabelos longos podem ser apanhados pelas partes móveis.

g) Quando dispositivos para aspiração

e recolha de pós puderem ser montados, certicar-se de que eles estejam acoplados e que sejam utilizados da

maneira correcta. A utilização de um dispositivo aspirador de pó pode diminuir os riscos causados pelo pó.

4) UTILIZAÇÃO E CUIDADOS COM O EQUIPAMENTO ELÉCTRICO

a) Não sobrecarregar o aparelho. Utilizar

o equipamento eléctrico apropriado à

execução do trabalho. Com o equipamento eléctrico apropriado, trabalhará melhor e com mais segurança no intervalo de potência indicado.

b) Não utilizar nenhum equipamento

eléctrico cujo interruptor esteja ava-

riado. Um equipamento eléctrico que não possa mais ser ligado ou desligado é perigoso e tem de ser reparado.

c) Retirar a cha da tomada e/ou remo-

ver o acumulador antes de executar ajustes no aparelho, de substituir

acessórios ou de guardar o aparelho.

Esta medida de precaução evita o accionamento acidental do equipamento eléctrico.

d) Guardar os equipamentos eléctricos

não utilizados fora do alcance das crianças. Não permitir a utilização do

aparelho por pessoas que não estejam familiarizadas com ele ou que

não tenham lido estas indicações.

Equipamentos eléctricos são perigosos quando utilizados por pessoas inexperientes.

e) Tratar o equipamento eléctrico com

cuidado. Controlar se as partes móveis

estão a funcionar perfeitamente e não

emperram, e se há peças quebradas ou avariadas que afectem o funcionamento do equipamento eléctrico. Solicitar a re-

paração de peças danicadas antes de utilizar o aparelho. Muitos acidentes são causados por equipamentos eléctricos mal cuidados.

f) Conservar as ferramentas de corte

aadas e limpas. Ferramentas de corte tratadas cuidadosamente e com gumes aados emperram menos e são mais fáceis de manejar.

g) Utilizar o equipamento eléctrico, os

acessórios, as ferramentas de aplicação, etc. segundo as instruções aqui

indicadas. Para isso, considerar as condições de trabalho e a actividade a ser executada. A utilização de equi-

pamentos eléctricos para outras aplicações além daquelas especicadas pode causar situações perigosas.

5) ASSISTÊNCIA TÉCNICA

a) Incumbir a reparação do seu equipa-

mento eléctrico somente a técnicos

qualicados e utilizar apenas peças

sobressalentes originais. Dessa ma-

neira, garante-se que a segurança do equipamento eléctrico seja mantida.

b) Quando o cabo de ligação deste

aparelho estiver danicado, deverá

substitui-lo por um cabo de ligação especial que pode ser adquirido do fabricante ou do seu Serviço à Clientela.

Indicações especials de segurança

1.) INDICAÇÕES DE SEGURANÇA PARA TESOURAS CORTA-SEBES

a) Manter todas as partes do corpo

afastadas das lâminas de corte. Não tentar remover o material talhado nem segurar o material a talhar se a lâmina estiver em movimento. Remover o material talhado e enroscado somente quando o aparelho estiver desligado. Um

momento de descuido durante a utilização da tesoura corta-sebes pode causar ferimentos graves.

b) Carregar a tesoura corta-sebes

pelo pegadoiro com a lâmina parada. Aquando do transporte ou da armazenagem da tesoura cortasebes, usar sempre a cobertura de protecção. O manuseio cuidadoso

do aparelho diminui o risco de ferimentos causados pelas lâminas.

c) Manter o cabo eléctrico longe da

zona de corte. Durante a execução

dos serviços, o cabo eléctrico pode estar oculto nos arbustos e ser danicado acidentalmente.

d) Segure a ferramenta eléctrica

apenas pelas partes isoladas, dado que a lâmina de corte pode entrar em contacto com cabos eléctricos escondidos. O contacto

da lâmina de corte com um cabo condutor de electricidade pode colocar as peças metálicas debaixo de tensão e dar origem a um choque eléctrico.

e) Ao trabalhar com a máquina, use

sempre vestuário adequado e luvas de trabalho. Nunca toque na lâmina de corte da máquina nem a erga para cima. O contacto com

a lâmina de corte pode dar origem a ferimentos.

2) CONTINUAÇÃO DAS INDICAÇÕES DE SEGURANÇA

a) Este aparelho não se destina à utiliza-

ção por pessoas (inclusive crianças) com capacidade física, sensorial

ou mental limitada, ou com falta de experiência e/ou de conhecimentos,

excepto quando supervisionadas por

uma pessoa responsável pela sua segurança ou receberem dela instruções acerca de como utilizar o aparelho.

b) Não deixe as crianças sem vigilância

e certique-se de que elas não brinquem com o aparelho.

c) Durante a utilização da tesoura corta-

-sebes, utilize luvas de trabalho, óculos de protecção, calçados resistentes e calças compridas.

d) Antes de utilizar o aparelho, verique

sempre a linha de conexão à rede e

o o de extensão quanto a sinais de

avaria e envelhecimento. Não utilize o

aparelho se o o estiver avariado ou

apresentar desgaste.

e) Antes de começar o trabalho, inspec-

cione a sebe para ter certeza de que

não existem objectos ocultos, p. ex.

os, etc.

f) Trabalhe unicamente sob a luz do dia

ou sob boas condições de iluminação

articial.

g) Durante a execução do trabalho, se-

gure rmemente o aparelho sempre

com as duas mãos, mantendo-o afastado do seu corpo.

h) Estenda o o de ligação de maneira

que ele não que preso em galhos ou

objectos semelhantes durante o trabalho.

i) Se o o de ligação for danicado du-

rante o trabalho, desligue-o imediata-

mente da rede eléctrica. Não toque no o de ligação antes de desligá-lo da

rede eléctrica.

j) O aparelho foi concebido para cortar

sebes. Não utilize o aparelho para cortar galhos, madeira dura ou outros materiais semelhantes.

k) Não tente soltar uma folha bloqueada/

presa antes de desligar o aparelho.

l) Controle regularmente as lâminas quanto

à presença de desgaste e ae-as. As lâminas não aadas sobrecarregam o

aparelho. A garantia não cobrirá os da-

nos daí resultantes.

m) Desligue sempre primeiro o aparelho e,

de seguida, retire a cha da tomada de

rede:

- quando deixar o aparelho sem vigilância

- antes de remover possíveis bloqueios

- antes de executar o controlo, a manutenção e a limpeza do aparelho

- quando tiver tocado num corpo estranho

- sempre quando o aparelho começar a

vibrar de maneira estranha

n) Cuide para que as aberturas de venti-

lação estejam sempre limpas.

Uso previsto

Este aparelho destina-se unicamente ao corte e à modelagem de sebes, moitas e arbustos

no campo doméstico. Qualquer outro uso contrário àquele que foi autorizado pode levar

a danos no aparelho e constituir um perigo sério para o seu utilizador. O aparelho está previsto para aplicação doméstica. Ele não foi concebido para utilização

contínua em indústrias.

Este aparelho destina-se a ser utilizado por adultos. Jovens maiores de 16 anos poderão utilizar o aparelho apenas sob vigilância. É

proibído usar o aparelho à chuva ou em sítios húmidos.

O operador ou o utilizador do aparelho são responsáveis por acidentes ou lesões

que possam ocorrer a terceiros ou a seus

bens. O fabricante não se responsabiliza pelos danos causados pela utilização abusiva ou pelo uso indevido do aparelho.

As lâminas devem ser controladas pe-

riodicamente para se poder vericar

o seu estado de desgaste e, nesse

caso, devem ser aadas. As lâminas

rombas sobrecarregam o aparelho. Os danos daí resultantes não são cobertos pela garantia.

pode ser colocado em funcionamento se a alavanca de segurança for premida. Adicionalmente, o resguardo para as mãos evita ferimentos causados por hastes e ramos. O funcionamento dos elementos de comando é descrito no seguimento deste documento.

As guras encontram-se na página

Vista geral

1 Cabo de alimentação 2 Punho 3 Interruptor ligar/desligar 4 Aliviador de tensão 5 Aberturas de ventilação 6 Manípulo com interruptor de se-

gurança 7 Resguardo para as mãos 8 Porta-lâminas de segurança 9 Protecção das lâminas

Instruções de montagem

Antes de iniciar qualquer trabal-

ho, tire a cha da tomada de rede

eléctrica. Use exclusivamente peças de origem.

Funcionamento

O corta-sebes eléctrico é accionado por

um motor eléctrico. A título de protecção,

o aparelho dispõe de um isolamento de

protecção e não requer ligação à terra.

O dispositivo de corte do corta-sebes é uma barra porta-lâminas de dois lados. Durante o processo de corte, as lâminas deslocam-se no sentido linear de um lado para o outro.

A título de protecção, o aparelho só

Itens fornecidos

Desembale o aparelho e verique se está

tudo completo:

- Corta-sebes com dispositivo de corte

montado

- Resguardo para as mãos + 2 parafu-

sos de fendas em cruz (Phillips)

- Protecção das lâminas

- Manual de Instruções

Montar o resguardo para as mãos

Ene o resguardo para as mãos

(7) no aparelho e aparafuse-o com

os dois parafusos fornecidos na lateral do corpo do aparelho.

Utilização

Não utilize o aparelho sem usar

o guarda-mão. Use sempre vestuário de trabalho apropriado e luvas protectoras sempre que quiser utilizar o aparelho. O interruptor de ligar/desligar e o interruptor de segurança não devem estar travados. Depois de largar o interruptor, tem de desligar o motor. Em caso de um interruptor se encontrar danicado, não pode trabalhar mais

com o aparelho. Certique-se de

a tensão da rede corresponde às indicações mencionadas na chapa de características do aparelho.

Ligar e desligar

1. Para aliviar a tensão no cabo, forme um laço com a extremidade do cabo de extensão, passe este

laço pela abertura no punho (2) e insira-o no aliviador de tensão (4)

do punho.

2. Ligue o aparelho à tensão de rede eléctrica.

Assegure-se de que está sobre

piso rme e pegue no aparelho com

as duas mãos e mantendo uma certa distância ao corpo. Ao ligar,

assegure-se de que o aparelho não está em contacto com quaisquer

objectos.

3. Para ligar, prima o interruptor

de ligar/desligar (3) no punho e

mantenha, ao mesmo tempo, o manípulo (6) premido; o corta-

-sebes arrancará com velocidade máxima.

4. Para desligar, basta largar o interruptor de ligar/desligar.

Preste atenção às medidas contra

a poluição sonora e às regras locais. A utilização do aparelho pode ser limitada ou proibida em certos

dias da semana (p.ex. Domingos e Feriados), durante certas horas do dia (hora do almoço, à noite) ou até em certas regiões (p.ex. termas, clínicas, etc.).

As lâminas continuam a mo-

vimentar-se durante um certo tempo após o desligamento do aparelho. Aguardar até a paragem total das lâminas. Não tocar nem travar as lâminas enquanto elas estiverem em movimento. Perigo de lesão!

O efeito de travagem pode pro-

vocar a geração de faíscas na

área das aberturas de ventilação

superior, o que é normal e não representa qualquer problema para o

aparelho.

Trabalhar com o aparelho

- Ao cortar, assegure-se de não tocar em objectos tais como, por ex., aramados de vedações ou elementos de sustentação das

plantas. Isso poderá danicar a

barra porta-lâminas.

- Se as lâminas alguma vezes

bloquearem por contacto com

objectos sólidos, desligue imediatamente o aparelho, tire a cha da

ligação à rede eléctrica e remova o

objecto em questão.

- Trabalhe sempre afastando-se da tomada de corrente. Para

o assegurar, dena sempre a

direcção de corte antes de começar a trabalhar.

- Assegure-se de que o cabo ca

sempre afastado da área de trabalho. Nunca pouse o cabo em cima

da sebe, pois aí facilmente poderá

ser cortado acidentalmente pelas lâminas.

- Evite sobrecarregar o aparelho durante o trabalho.

Tire imediatamente a cha da

rede eléctrica se o cabo tiver sido

danicado, enrolado ou cortado.

Existe o risco de ferimento por choque eléctrico.

Técnicas de corte

• Primeiro, corte os ramos grossos com

uma tesoura de podar.

• A barra porta-lâminas bilateral propor-

ciona o corte nas duas direcções ou, por meio de um movimento oscilatório, de um lado para o outro.

• Quando estiver a fazer um corte verti-

cal, movimente o corta sebes eléctrico uniformemente para a frente ou com um movimento em forma de arco, para cima e para baixo.

• Para fazer um corte horizontal, movimen-

te o corta sebes eléctrico como uma foice em direcção às margens das sebes para

que os ramos que forem cortados caiam

para o chão.

• Para conseguir umas linhas rectas

longas, deverá esticar cordéis como pontos de referência.

Cortar sebes para corte-modelagem:

É aconselhável cortar as sebes em

forma de trapézio para evitar que os ramos inferiores quem desfol-

hados. Isto corresponde ao crescimento natural das plantas e faz

com que as sebes se desenvolvam bem. Quando zer o corte, reduza

somente os rebentos novos pois, deste modo, os ramos crescerão com força, proporcionando também uma boa protecção contra os olhares de outrém.

1. Corte em primeiro lugar os lados das sebes. Para isso, movimente o corta sebes eléctrico de baixo para cima, seguindo a direcção do crescimento. Se cortar de

cima para baixo, os ramos mais nos

mover-se-ão para fora, causando áreas vazias ou buracos.

2. Corte depois a copa das sebes a seu gosto pessoal: a direito, em forma de telhado ou redonda.

3. Trate de modelar as plantas jovens dando-lhes a forma desejada. O rebento principal deverá manter-se intacto, até as sebes terem atingido a altura desejada. Todos os outros rebentos devem ser podados pela metade.

Como tratar das sebes de crescimento livre:

As sebes de crescimento livre não são modeladas mas, mesmo assim, elas têm de ser cuidadas regularmente para se evitar que a sebe atinja uma altura excessiva.

Períodos de corte

Sebes de folhagem.........Junho e Outubro

Sebes de madeira

de resinosas ........................Abril e Agosto

Sebes de coníferas

sempre-verdes..................a partir de Maio

Manutenção e limpeza

Retire a cha da tomada antes de

começar a efectuar trabalhos no aparelho.

Trabalhos de manutenção que

não venham descritos neste manual de instruções devem ser efectuados pelos nossos Ser-

viços de Assistência Técnica.

Utilize exclusivamente peças originais.

Ao ter de mexer no dispositivo de

corte, use sempre luvas.

Efectue os trabalhos de manutenção e de limpeza seguintes periodicamente. Deste

modo, car-lhe-á garantida uma utilização

longa e segura do aparelho.

O aparelho não pode ser lavado

com água, nem submerso em água. Não use produtos de limpeza ou solventes. Tais substâncias

podem danicar o aparelho de

forma irreparável. As substâncias

químicas podem corroer as partes

plásticas do aparelho.

• Antes de qualquer utilização, controle

o corta-sebes para detectar danos aparentes, tais como peças soltas,

desgastas ou danicadas. Verique se

os parafusos estão bem apertados na barra porta-lâminas.

• Verique se as coberturas e os dispositivos de protecção estão danicados e se estão bem rmes. Se necessário,

substitua-os.

• Mantenha as aberturas de ventilação e o corpo do motor limpos. Para o

efeito, use um pano húmido ou uma

escova.

• Após cada utilização, limpe sempre

bem a barra porta-lâminas. Esfregue-

-a com um pano oleoso ou aplique um

spray de conservação para metais.

• Guarde o corta-sebes dentro da protecção fornecida em local seco e fora do alcance de crianças.

• Limpe a barra porta-lâminas cuidado-

samente sempre que a utilizar. Para tal,

esfregue-a com um pano embebido em óleo ou pulverize-a com um spray protector de metal.

Remoção do aparelho/protecção ao meio ambiente

Por favor, coloque o aparelho, os acessórios e a embalagem nos respectivos

ecopontos para serem reciclados.

As máquinas não devem ser deita-

das para o lixo doméstico.

Entregue o seu aparelho num ponto de reciclagem. As peças de material sintético e de metal podem ser sujeitas a uma escolha selectiva e, deste modo, prontas para serem recicladas. Para isso, informe-se junto dos nossos Serviços de Assistência Técnica.

• A eliminação do corta-relvas inutilizado

que nos enviar será realizada por nós

gratuitamente.

Peças sobressalentes

Pode obter as peças de reposição e os

acessórios em

www.grizzly-service.eu

Caso não tenha internet entre em contacto, por telefone, com o centro de assistên-

cia (ver “Grizzly Service-Center “). Mantenha os números de encomenda, em baixo mencionados, disponíveis. Quando

for fazer a encomenda, não se esqueça de indicar o tipo de máquina e o número

da peça apresentado na designação de explosão.

Garantia

Concedemos 24 meses de garantia a este

aparelho. Este aparelho não é adequado

para uso comercial. A garantia é anulada

em caso de utilização para ns comerciais.

Esta garantia não contempla danos provocados por desgaste natural, sobrecarga ou o uso indevido do aparelho. Determinadas peças estão sujeitas a um desgaste natu-

ral cando, por isso, excluídas da garantia.

Entre estas, contam-se a barra porta-lâminas, o excêntrico e as escovas de carvão,

desde que as reclamações sejam devidas

a defeitos de material. A garantia será também válida com a con-

dição de que as instruções de limpeza e

de manutenção, tal como vêm descritas neste manual de instruções, tenham sido respeitadas. Danos que tenham sido causados por defeitos de material ou de fabrico

serão, neste caso, substituídas as peças ou

reparadas gratuitamente. Precondição para este tipo de serviço é o envio do aparelho completo e montado, juntamente com o comprovante de compra e o comprovante de garantia do revendedor.

Serviço de reparação

O cliente poderá também encarregar os nossos Serviços de Assistência Técnica de

efectuar reparações que não são cobertas

pela garantia, remunerando os respectivos serviços. Os nossos Serviços de Assistência Técnica terão muito gosto em fazer um

orçamento para si. No entanto, só poderemos reparar os aparelhos que tenham sido

devidamente embalados e se o remetente

tiver pago a respectiva franquia.

Atenção: Por favor, envie o seu aparelho em caso de reclamação ou de problemas

técnicos, limpo e especicando o defeito,

para a morada dos nossos Serviços de Assistência Técnica. Não serão aceites apa-

relhos que tenham sido enviados pelo remetente sem este ter pago a franquia – caso se trate de mercadoria volumosa, correio expresso ou outro tipo de carga especial. A eliminação do corta-relvas inu-

tilizado que nos enviar será realizada por nós gratuitamente.

Dados técnicos

Cortasetos eléctrico ............ EHS 580-52

Tensão nominal de entrada . 230-240V~, 50 Hz

Absorção de potência ..................... 580 W

Classe de protecção ............................

Tipo de protecção ............................. IP 20

Número de cursos em ponto morto 1600 min

Peso ...............................................3,1 kg

Comprimento das lâminas ............525 mm

Comprimento de corte ..................447 mm

Espessura de corte.........................16 mm

Nível de potência acústico (L

)

garantido.....................................98 dB (A)

medido ................ 96,6 dB(A); K

Nível de pressão acústica (L

) ......................86,1 dB (A); KpA= 3,0 dB

Vibrações (a

)

Vibrações no punho da frente ..2,651 m/s

Vibrações no punho de trás ......2,039 m/s

............................................... K = 1,5 m/s

O valor de emissão de vibrações indicado foi medido através de um método de ensaio normalizado e pode ser usado para comparar uma ferramenta eléctrica com outra. O valor de emissão de vibrações indicado também pode ser usado para uma primeira avaliação da exposição.

= 1,3 dB

-1

Aviso:

Durante a utilização real da ferra-

menta eléctrica, o valor de emissão de vibrações pode divergir do valor indicado, dependendo da forma como a ferramenta eléctrica for utilizada. É necessário determinar medidas de segurança para proteger o utilizador com base numa avaliação da exposição em condições reais de utilização

(deverão ser ponderadas todas as

componentes do ciclo de funciona-

mento, por exemplo, os períodos durante os quais a ferramenta

eléctrica está desligada e também

os períodos em que está ligada,

mas a trabalhar em vazio).

Os valores de ruído e de vibração foram

apurados de acordo com as normas e disposições mencionadas na declaração de conformidade.

Design e características técnicas sujeitos

a alterações sem aviso prévio. Não nos responsabilizamos, por isso, por todas as medidas, indicações e informações con-

tidas neste manual de instruções. Títulos que possam ser feitos valer devido às

informações deste manual não poderão, por isso, ser postos em vigor.

Resolução de problemas

Problema Causa possível Resolução do problema

Inspeccionar a tomada, o cabo, a

linha, a cha e o fusível e, caso seja

necessário, levar para reparação a um técnico especializado

Reparação pelos Serviços de Assistência Técnica

Vericar o cabo e, caso seja necessário, substituí-lo pelos nossos

Serviços de Assistência Técnica

Reparação pelos Serviços de Assistência Técnica

Aar a barra porta-lâminas ( 8) ou substituí-la (Serviços de Assistência

Técnica)

Aar a barra porta-lâminas ( substituí-la (Serviços de Assistência

Técnica)

Lubricar a barra porta-lâminas (

O aparelho não arranca

O aparelho trabalha com interrupções

As lâminas (

aquecem

muito

Não há tensão de rede

Interruptor de ligar/desligar (

3) avariado Escovas de carvão

desgastadas Motor avariado

Cabo de alimentação danicado

Contacto interno intermitente Interruptor de

ligar/desligar (

Lâminas (

Demasiada fricção devido à

falta de lubricação

3) avariado

8) rombas

8) com mossas

8)ou

Spis tresci

Wskazówki bezpieczeństwa .............. 60

Symbole w instrukcji obsługi ............ 60

Symbole gra czne na urządzeniu .... 60

Ogólne zasady bezpieczeństwa dotyczące narzędzi elektrycznych ... 61

Specjalne zasady

bezpieczeństwa dotyczące

przycinarek do żywopłotów .............. 63

Cel zastosowania................................ 64

Opis działania ..................................... 65

Przegląd elementów ........................... 65

Instrukcja montażu ............................ 65

Zawartość opakowania .................... 65

Montaż osłony dłoni ......................... 65

Obsługa .............................................. 65

Włączanie i wyłączanie .................... 66

Praca przy pomocy elektrycznych

nożyc do żywopłotów ...................... 66

Techniki cięcia .................................. 67

Konserwacja i naprawy ..................... 67

Usuwanie i ochrona środowiska ....... 68

Części zamienne ................................ 68

Gwarancja ........................................... 68

Serwis naprawczy............................... 69

Dane techniczne ................................. 69

Usuwanie ustek ................................. 70

Tłumaczenie oryginalnej

deklaracji zgodności WE ................. 126

Rysunek samorozwijający .............. 130

Grizzly Service-Center .................... 131

Wskazówki bezpieczeństwa

Ten ustęp dotyczy podstawowych przepisów bezpieczeństwa podczas pracy z wykorzystaniem elektrycznych nożyc do żywopłotów.

Symbole w instrukcji obsługi

Symbol niebezpieczeństwa z

informacjami na temat ochrony

osób i zapobiegania szkodom materialnym.

Znak nakazu (w miejscu wykrzyknika

objaśnienie nakazu) z informacjami

na temat zapobiegania szkodom.

Znak informacyjny ze wskazówka-

mi ułatwiającymi posługiwanie się urządzeniem.

Symbole graﬁ czne na urządzeniu

Uwaga!

Zanim rozpoczniesz użytkowanie

urządzenia przeczytaj uważnie instrukcję obsługi.

Nosić okulary ochronne lub ochro-

nę twarzy.

Nosić ochronniki słuchu.

Noś odporne na przecięcie rękawi-

ce.

Uwaga! Niebezpieczeństwo zra-

nienia przez ruchome noże

Nie używaj nożyc do żywopłotów

podczas deszczu ani nie tnij mo-

krych żywopłotów.

Natychmiast wyciągnij wtyczkę z

gniazdka, jeśli przewód sieciowy jest uszkodzony, zaplątany lub został przecięty oraz jeśli na krótko pozo stawiasz urządzenie bez nadzoru.

Podanie poziomu hałasu Lwa w dB.

Urządzeń elektrycznych nie należy

wyrzucać razem z odpadami domo-

wymi

Odległość międzyzębowa

Długość cięcia

Klasa zabezpieczenia II

Ogólne zasady

bezpieczeństwa dotyczące narzędzi elektrycznych

OSTRZEŻENIE! Przeczytaj

wszystkie zasady i instrukcje bezpieczeństwa. Niedokładne

przestrzeganie zasad i instrukcji bezpieczeństwa może spowodować porażenie prądem, pożar i/lub inne ciężkie zranienia.

Zachowaj wszystkie zasady bezpieczeństwa i instrukcje na przyszłość.

Użyte we wskazówkach bezpieczeństwa pojęcie ,,Elektronarzędzie” dotyczy elektronarzędzi zasilanych z sieci (kablem sieciowym) albo z akumulatora (bez kabla

sieciowego).

BEZPIECZEŃSTWO MIEJSCA PRACY

• Zapewnij porządek i wystarczające oświetlenie w miejscu pracy. Niepo-

rządek lub nieoświetlone miejsce pracy może spowodować wypadek.

• Nie pracuj narzędziem elektrycznym w atmosferze potencjalnie wybuchowej, w której znajdują się palne

ciecze, gazy lub pyły.

Narzędzia elektryczne wytwarzają iskry, które mogą zapalić pył lub pary.

• Trzymaj od dzieci i innych ludzi w bezpiecznej odległości podczas używania narzędzia elektrycznego.

Odwrócenie uwagi może spowodować utratę kontroli nad urządzeniem.

BEZPIECZEŃSTWO ELEKTRYCZNE

• Wtyczka narzędzia elektrycznego musi pasować do gniazdka. Wtyczki nie można w żaden sposób modykować. Nie używaj adapterów wtyczek razem z narzędziami elektrycznymi posiadającymi zestyk ochronny (uziemiający).

Nienaruszone wtyczki i dopasowane gniazdka zmniejszają ryzyko porażenia prądem.

• Unikaj dotykania uziemionych powierzchni, takich jak rury, kaloryfery, piecyki, kuchenki, lodówki.

Gdy Twoje ciało jest uziemione, ryzyko porażenia prądem jest większe.

• Trzymaj narzędzia elektryczne z daleka od deszczu i wilgoci/wody.

Dostanie się wody do wnętrza urządzenia elektrycznego zwiększa ryzyko porażenia prądem.

• Nie używaj kabla do przenoszenia narzędzia elektrycznego, do jego zawieszania ani do wyciągania wtyczki z gniazdka. Chroń kabel przed gorącem, olejem, ostrymi krawędziami i ruchomymi częściami urządzenia.

Uszkodzone i splątane kable zwiększają ryzyko porażenia prądem.

• Pracując narzędziem elektrycznym na dworze, używaj tylko przedłuża-

czy dopuszczonych do używania na dworze. Używanie przedłużacza przy-

stosowanego do używania na dworze zmniejsza ryzyko porażenia prądem.

• Jeżeli nie da się uniknąć użycia narzędzia elektrycznego w mokrym otoczeniu, zastosuj wyłącznik

ochronny (FI).

Używanie wyłącznika ochronnego zmniejsza ryzyko porażenia prądem.

• Urządzenie należy podłączać wyłącznie do gniazdek wyposażonych w ochronnik zabezpieczający przed prądem uszkodzeniowym (bezpiecznik ) o wartości prądu uszkodzeniowego nie większej od 30 mA.

• Jeżeli kabel zasilający tego urządzenia jest uszkodzony, musi on zostać

wymieniony na specjalny kabel zasi-

lający, dostępny u producenta lub w

jego serwisie.

BEZPIECZEŃSTWO OSÓB

• Zachowuj uwagę, uważaj na to, co robisz i pracuj narzędziem elektrycznym rozsądnie. Nie używaj narzędzi elektrycznych, jeżeli jesteś zmęczony albo jeżeli pod wpływem narkotyków, alkoholu albo leków.

Chwila nieuwagi podczas używania narzędzia elektrycznego może doprowadzić do poważnych zranień.

• Noś środki ochrony osobistej, zawsze zakładaj okulary ochronne.

Noszenie środków ochrony osobistej, takich jak maska przeciwpyłowa, buty z antypoślizgowymi podeszwami, kask i nauszniki − zależnie od rodzaju i sposobu używania narzędzia elektrycznego

− zmniejsza ryzyko zranienia.

• Unikaj przypadkowego uruchomienia narzędzia. Przed podłączeniem narzędzia elektrycznego do źródła

zasilania i/lub baterii, przed jego podniesieniem i przeniesieniem upewnij się, że jest ono wyłączone.

Jeżeli podczas przenoszenia narzędzia elektrycznego palec osoby niosącej znajdzie się na włączniku, albo jeżeli włączone urządzenie zostanie podłączone do źródła zasilania, może dojść do wypadku.

• Przed włączeniem narzędzia elektrycznego usuń przyrządy nastawcze i klucze do śrub.

Narzędzie lub klucz znajdujący się w obrotowej części urządzenia może spowodować zranienie.

• Unikaj anormalnych pozycji ciała. Zapewnij sobie stabilną pozycję i zawsze zachowuj równowagę ciała.

Dzięki temu możliwe będzie zachowanie lepszej kontroli nad urządzeniem elektrycznym w nieoczekiwanych sytuacjach.

• Noś odpowiednie ubranie. Nie zakładaj obszernych, luźnych ubrań ani ozdób. Trzymaj włosy, części ubrania i rękawice z daleka od ruchomych części.

Luźne ubranie, ozdoby lub długie włosy mogą zostać pochwycone lub wkręcone przez ruchome części.

UŻYWANIE I OBSŁUGA NARZĘDZIA ELEKTRYCZNEGO

• Nie przeciążaj urządzenia. Do każdej pracy używaj właściwego narzędzia

elektrycznego.

Pasującym narzędziem elektrycznym można pracować lepiej i bezpieczniej w podanym zakresie mocy.

• Nigdy nie używaj narzędzia elektrycznego z uszkodzonym wyłączni-

kiem. Narzędzie elektryczne, którego nie można włączyć i wyłączyć, jest nie-

bezpieczne i wymaga naprawy.

• Przed rozpoczęciem ustawiania urządzenia, wymiany akcesoriów oraz przed odłożeniem urządzenia wyjmij wtyczkę z gniazdka i/lub wyjmij baterię. Ten środek ostrożności uniemożliwi

przypadkowe uruchomienie narzędzia elektrycznego.

• Przechowuj nieużywane narzędzia elektryczne w niedostępnym dla dzieci miejscu. Nie pozwalaj używać urządzenia osobom, które nie są z nim obeznane i które nie przeczytały tych wskazówek. Narzędzia elektrycz-

ne są niebezpieczne, jeżeli używają ich niedoświadczone osoby.

• Starannie pielęgnuj narzędzia elektryczne. Sprawdzaj, czy ruchome części prawidłowo funkcjonują i nie są zablokowane, czy części nie są połamane lub inaczej uszkodzone i czy prawidłowe działanie narzędzia elektrycznego nie jest zakłócone.

Przed użyciem urządzenia zleć naprawę uszkodzonych części. Przyczyną wielu wypadków są źle konserwowane narzędzia elektryczne.

• Narzędzia tnące muszą być zawsze

ostre i czyste.

Starannie pielęgnowane narzędzia tnące z ostrymi ostrzami rzadziej się blokują i są łatwiejsze w prowadzeniu.

• Używaj narzędzia elektrycznego, akcesoriów, oprzyrządowania itd. tylko zgodnie z tymi wskazówkami. Zwracaj przy tym uwagę na warunki pracy i uwzględniaj rodzaj wykonywanej pracy.

Używanie narzędzi elektrycznych do celów niezgodnych z ich przeznaczeniem może prowadzić do niebezpiecznych sytuacji.

SERWIS

• Zlecaj naprawy narzędzia elektrycznego tylko wykwalikowanemu personelowi i tylko z użyciem oryginalnych części zamiennych.

Pozwoli to zachować bezpieczeństwo użytkowania narzędzia elektrycznego.

Specjalne zasady

bezpieczeństwa dotyczące przycinarek do żywopłotów

• Trzymaj wszystkie części ciała w bezpiecznej odległości od noża. Nie próbuj usuwać ani przytrzymywać ciętego materiału przy pracującym nożu! Usuwaj zakleszczony materiał tylko przy wyłączonym urządze-

niu.

Chwila nieuwagi podczas używania

przycinarki do żywopłotów może doprowadzić do poważnych zranień.

• Przenoś przycinarkę do żywopłotów tylko za uchwyt i przy nieruchomym nożu. Przy transportowaniu i przechowywaniu przycinarki do żywopłotów zawsze zakładaj pokrowiec.

Staranne obchodzenie się z urządze-

niem zmniejsza niebezpieczeństwo zranienia przez nóż.

• Trzymaj kabel daleko od obszaru pracy noża.

Podczas pracy kabel może być ukryty

w żywopłocie czy krzewie i można go przypadkowo przeciąć.

• Elektronarzędzie należy trzymać tylko za izolowane uchwyty, ponieważ nóż może się zetknąć ze zgiętymi przewodami.

Kontakt noża z przewodem pod

napięciem może spowodować pod-

łączenie do napięcia metalowych elementów urządzenia, a wskutek tego porażenie prądem elektrycznym.

2) DALSZE WSKAZÓWKI BEZPIE-

CZEŃSTWA

a) Urządzenie nie jest przeznaczone

do obsługi przez osoby (w tym przez dzieci) o ograniczonej sprawności psychicznej, zmysłowej czy umysłowej czy też bez odpowiedniej wiedzy i doświadczenia; chyba że praca odbywa się pod nadzorem osób odpowiedzialnych za bezpieczeństwo czy też po uprzednim

poinformowaniu przez nie, w jaki spo-

sób urządzenie należy obsługiwać.

b) Dzieci powinny się znajdować pod nad-

zorem, aby mieć pewność, że nie bawią się urządzeniem.

c) Podczas pracy z nożycami do żywopło-

tów używać rękawic ochronnych, okularów ochronnych, mocnego obuwia oraz długich spodni.

d) Przed rozpoczęciem pracy zawsze

sprawdzić przewód zasilający oraz przedłużacz pod kątem uszkodzeń i starzenia. Nie używać urządzenia z uszkodzonym lub zużytym kablem.

e) Przed rozpoczęciem pracy sprawdzić

żywopłot pod kątem ukrytych w nim przedmiotów, takich jak np. druty itp.

f) Pracować tylko przy świetle dziennym

albo dobrym oświetleniu sztucznym.

g) Podczas pracy urządzenie trzymać za-

wsze mocno oburącz, w odpowiedniej odległości od ciała.

h) Przewód zasilający należy układać w

sposób wykluczający jego zaplątanie się podczas pracy w gałęzie itp.

i) W razie uszkodzenia przewodu pod-

czas pracy należy natychmiast odłączyć go od sieci. Nie dotykać przewodu przed odłączeniem go od sieci.

j) Urządzenie zaprojektowano tylko do

cięcia żywopłotów. Nie ciąć urządzeniem gałęzi, twardego drewna itp.

k) Nie usiłować luzować zaciśniętego li-

ścia przed wyłączeniem urządzenia.

l) Regularnie sprawdzać zużycie noży i

zlecać ich ostrzenie. Tępe noże powodują przeciążenie maszyny. Wynikłe z tego szkody nie są objęte gwarancją.

m) Zawsze należy najpierw wyłączyć urzą-

dzenie i wyciągnąć wtyczkę z gniazdka:

- przed pozostawieniem urządzenia bez

nadzoru

- przed usunięciem blokad

- przed rozpoczęciem kontroli, konserwa-

cji lub czyszczenia

- po zetknięciu się urządzenia z ciałem

obcym

- zawsze gdy urządzenie zaczyna drgać inaczej niż zwykle

n) Upewnić się zawsze, że otwory wenty-

lacyjne są wolne od zanieczyszczeń.

Cel zastosowania

Urządzenie przeznaczone jest wyłącznie do przycinania i modelowania żywopłotów, krzewów i krzewów ozdobnych w zakresie użytku domowego. Urządzenie jest przezna-

czone do amatorskich prac w gospodarstwie domowym. Nie jest ono przeznaczone do

stałego stosowania w celach zarobkowych. Każde inne wykorzystanie, na które nie zezwala wyraźnie niniejsza instrukcja obsługi, może prowadzić do uszkodzenia urządzeń i stanowić poważne zagrożenie dla użytkow-

nika.

Urządzenie przeznaczone jest do użytku przez osoby dorosłe. Młodzież do 16 roku życia może korzystać z urządzenia wyłącznie pod nadzorem dorosłych. Zabronione jest użytkowanie urządzenia podczas deszczu lub w

wilgotnym otoczeniu.

Osoba obsługująca lub użytkownik odpowiada

za wszelkie wypadki lub szkody poniesione

przez innych ludzi albo uszkodzenia ich własności. Producent nie odpowiada za szkody, które wynikły na skutek użytkowania niezgodnego z przeznaczeniem lub niewłaściwej obsługi.

Noże należy regularnie kontro-

lować pod względem zużycia i ostrzyć. Tępe noże powodują przeciążenie maszyny. Wynikające z tego powodu szkody nie podlegają

gwarancji.

Opis działania

Elektryczne nożyce do żywopłotów posiadają elektryczny silnik napędowy. Dla bezpieczeństwa urządzenie posiada izolację ochronną i nie wymaga uziemienia. Nożyce do żywopłotów posiadają jako mechanizm tnący dwustronną, zabezpieczoną szynę nożo-

-wą. Podczas przycinania elementy tnące poruszają się liniowo do przodu i do tyłu. Dla ochrony użytkownika urządzenie może być uruchomione wyłącznie wówczas, gdy dźwignia bezpieczeństwa jest wciśnięta. Osłona dłoni chroni dodatkowo przed gałęziami. Funkcja poszczególnych elementów obsługi opisana została w poniższych

opisach.

Ilustracje sposobu obsługi i konser-

wacji znajdziesz na stronie 2.

Przegląd elementów

1 Przewód sieciowy 2 Rękojeść 3 Włącznik/wyłącznik 4 Odciążenie ciągowe

5 Szczeliny wentylacyjne

6 Uchwyt pałąkowy z wyłączni-

kiem bezpieczeństwa 7 Osłona dłoni 8 Zabezpieczona listwa nożowa 9 Osłona noży

Instrukcja montażu

Przed rozpoczęciem wykonywania

jakichkolwiek prac przy urządzeniu wyciągnij wtyczkę z gniazda siecio-

wego.

Stosuj wyłącznie oryginalne czę-

ści zamienne.

Zawartość opakowania

Rozpakuj urządzenie i sprawdź, czy jest

kompletne:

- Elektryczne nożyce do żywopłotów

- Osłona dłoni z akcesoriami montażo-

wymi

- Osłona noża

- Instrukcja obsługi

Montaż osłony dłoni

Nałóż osłonę dłoni (7) na urządze-

nie i przykręć ją przy pomocy załączonych śrub z boku obudowy.

Obsługa

Nie używaj urządzenia bez osło-

ny dłoni. Podczas prac, wykonywanych tym urządzeniem noś zawsze bezpieczną odzież roboczą i rękawice robocze. Zawsze przed rozpoczęciem użytkowania upewnij się, że urządzenie działa sprawnie. Włącznik/ wyłącznik oraz wyłącznik bezpieczeństwa nie mogą się bloko-

wać. Po wyłączeniu przełącznika silnik powinien się zatrzymać. Gdyby któryś z przełączników był uszkodzony, wówczas nie wolno wykonywać żadnych prac przy pomocy tego urządzenia. Zwróć uwagę, czy napięcie sieciowe jest zgodne z danymi na tabliczce znamionowej urządze-

nia.

Przestrzegaj przepisów o ochronie

przed hałasem oraz miejscowych rozporządzeń. Używanie urządzenia może w pewne dni (np. niedziele i święta), o określonych porach dnia (sjesta poobiednia, cisza nocna) lub w określonych strefach (np. kurorty, kliniki itp.) podlegać ograniczeniom lub być zabronione.

Po wyłączeniu urządzenia noże

poruszają się nadal jeszcze przez jakiś czas. Poczekaj, aż noże całkowicie się zatrzymają. Nie dotykaj poruszających się noży i nie próbuj ich zatrzymać. Niebezpieczeństwo obrażeń ciała!

Włączanie i wyłączanie

1. W celu wykonania odciążenia ciągowego zrób na końcu przewodu przedłużającego pętlę, przełóż ją przez otwór w rękojeści (2) i zahacz o zaczep odciążenia ciągowego (4) na rękojeści.

2. Podłącz urządzenie do sieci.

Pamiętaj o zachowaniu stabilnej

postawy trzymaj urządzenie mocno oburącz w odpowiedniej odległości od swojego ciała. Przed włączeniem zwróć uwagę na to, aby urządzenie

nie miało styczności z żadnymi przedmiotami.

3. W celu włączenia wciśnij włącznik bezpieczeństwa (6) a następnie wciśnij włącznik/wyłącznik (3), nożyce zaczną pracować z maksymalną prędkością.

4. W celu wyłączenia puść włącznik/wyłącznik.

Działanie hamulca może powodo-

wać iskrzenie w okolicy górnych

szczelin wentylacyjnych. Jest to zjawisko normalne i nieszkodliwe

dla urządzenia.

Praca przy pomocy elektrycz-

nych nożyc do żywopłotów

- Podczas ciecia uwazaj, aby nie

dotykac zadnych przedmiotów,

takich jak plot z drutu czy slupki podpierajace rosline. Moze to spowodowac uszkodzenie listwy nozowej.

- W razie zablokowania noza przez twarde przedmioty natychmiast wylacz urzadzenie, wyciagnij wtyczke z gniazda a nastepnie usun przedmiot.

- Pracuj zawsze w kierunku od gniazda sieciowego. Dlatego ustal kierunek ciecia przed rozpoczeciem pracy.

- Zwróc uwage na to, aby przewód

ulozony byl w pewnym oddaleniu od strefy roboczej. Nigdy nie przekladaj przewodu przez zywoplot,

gdzie móglby byc latwo uchwycony

przez noze.

- Unikaj przeciazania urzadzenia podczas pracy.

Natychmiast wyciagnij wtyczke z

sieci, jesli kabel zostanie uszko-

dzony, zaplatany lub przeciety.

Niebezpieczeństwo porażenia prądem elektrycznym.

Techniki cięcia

• Grube gałęzie wytnij najpierw za pomocą nożycy do cięcia gałęzi.

• Dwustronna listwa nożowa umożliwia cięcie w obu kierunkach lub cięcie na zmianę w jedną i drugą stronę ruchem wahadłowym.

• Podczas cięcia w pionie przesuwaj nożyce równomiernie w przód lub po łuku w górę lub w dół.

• Podczas cięcia w poziomie przesuwaj nożyce do cięcia żywopłotów sierpowatym ruchem w kierunku krawędzi żywopłotu, aby obcięte gałązki spadły na ziemię.

• Aby uzyskać długie, proste linie zaleca się rozpięcie sznurka.

Przycinanie żywopłotów:

Zaleca się przycinanie żywopłotów

w trapez, aby uniknąć ogołocenia dolnych gałęzi. Odpowiada to naturalnemu wzrostowi rośliny i pozwala na optymalny rozwój rośliny. Podczas cięcia usuwa się tylko nowe tegoroczne odrośla. W ten sposób tworzy się gęste rozgałęzienia i dobrą osłonę przed wzrokiem osób trzecich.

1. Przytnij najpierw boki żywopłotu. W tym celu przesuwaj nożyce do żywopłotów w kierunku wzrostu od dołu ku górze. Jeśli będziesz prowadził nożyce z góry ku dołowi, wówczas mniejsze gałązki będą przesuwać się na zewnątrz, w wyniku czego powstaną przewężenia lub dziury.

2. Górną krawędź przytnij następnie według swojego gustu prosto, w kształcie dachu lub na okrągło.

3. Modeluj już młode rośliny na żądany kształt. Główny pęd powinien pozostać nieuszkodzony, dopóki żywopłot nie osiągnie żądanej wysokości. Wszystkie inne pędy obcina się do połowy.

Pielęgnacja żywopłotów rosnących swobodnie:

Żywopłoty rosnące swobodnie nie są wprawdzie modelowane, jednak muszą być regularnie pielęgnowane, aby żywopłot nie osiągnął nadmiernej wysokości.

Konserwacja i naprawy

Przed rozpoczęciem wykonywania

ja-kichkolwiek prac przy urządzeniu wycią-gnij wtyczkę z gniazda siecio-

wego.

Prace, które nie zostały opisane

w niniejszej instrukcji, zlecaj autoryzo-wanemu punktowi obsługi klienta. Stosuj wyłącznie oryginalne części.

Podczas wykonywania jakichkol-

wiek czynności przy nożach noś rękawice.

Przeprowadzaj regularnie wymienione

poni-żej prace konserwacyjne i naprawcze. Dzięki temu będziesz miał gwarancję długotrwałej i niezawodnej sprawności urządzenia.

Nie wolno spryskiwać urządzenia

wodą ani zanurzać go w wodzie. Nie używaj środków czyszczących ani rozpuszczalników. Mógłbyś w ten

sposób nieodwracalnie uszkodzić urządzenie. Substancje chemiczne mogą zaatakować elementy urządzenia wykonane z tworzywa

sztucznego.

• Zawsze przed rozpoczęciem użytkowa-nia kontroluj nożyce do żywopłotów pod względem widocznych wad jak luźne, zuży-te lub uszkodzone elementy. Sprawdź właściwe dokręcenie śrub listwy nożowej.

• Sprawdź pokrywy i urządzenia ochronne pod względem uszkodzeń, właściwego

zamocowania. W razie potrzeby dokonaj ich wymiany.

• Utrzymuj szczeliny wentylacyjne w

czy-stości. W tym celu używaj wilgotnej ście-reczki lub szczotki.

• Po każdym użyciu starannie wyczyść listwę nożową. Przetrzyj ją szmatką zwilżoną olejem lub spryskaj sprayem do pielęgnacji metali.

• Przechowuj nożyce do żywopłotów w załączonej osłonie noży w suchym, niedostępnym dla dzieci miejscu.

Usuwanie i ochrona

środowiska

Przekaż urządzenie, jego akcesoria i opakowanie do zgodnej z przepisami o ochro-

nie środowiska naturalnego utylizacji.

Urządzeń elektrycznych nie należy

wyrzucać razem z odpadami domo-

wymi

Oddaj urządzenie w punkcie recy-klingu. Użyte do produkcji urządzenia części plastikowe i metalowe mogą zostać od siebie precyzyjnie oddzielone, a następnie poddane utylizacji. Zwróć się po poradę

do naszego Centrum Serwisowego.

Części zamienne

Części zamienne i akcesoria można

zakupić na

www.grizzly-service.eu

Jeżeli nie masz dostępu do Internetu, skontaktuj się z Centrum Serwisowym (patrz „ Grizzly Service-Center „). Przy zamawianiu części koniecznie podaj typ

maszyny i numer pozycji na rysunku sa-

morozwijającym.

Gwarancja

Udzielamy 24-miesięcznej gwarancji na to urządzenie. To urządzenie nie jest przeznaczone do

zastosowania komercyjnego. W przypad-

ku użytkowania komercyjnego wygasają prawa z tytułu gwarancji. Szkody, które są wynikiem natu-ralnego zużycia, przeciążenia lub niewłaści-wej obsługi urządzenia, nie podlegają gwa-

-rancji. Określone części urządzenia ulegają naturalnemu zużyciu a tym samym nie pod-legają gwarancji. Zaliczają się do nich przede wszystkim listwy nożowe, mimośród i szczotki węglowe, o ile uszkodzenia nie wynikają z wad materiałowych. Warunkiem świadczeń gwarancyjnych jest ponadto przestrzeganie wskazówek dotyczących czyszczenia i kon-serwacji, zamieszczonych w tej instrukcji obsługi, Uszkodzenia, które powstały w wyniku wad produkcyjnych lub materiałowych usu-

-wane będą bezpłatnie w formie zamiany

lub naprawy. Warunkiem jest dostarczenie

urząd-zenia do sprzedawcy w stanie nie rozłożonym z dowodem zakupu i gwaran-

cji.

Serwis naprawczy

Naprawy, które nie podlegają gwarancji można zlecać odpłatnie naszemu centrum

serwisowemu. Nasze centrum serwisowe

chętnie przedstawi Ci kosztorys naprawy. Możemy zajmować się wyłącznie takimi urządzeniami, które zostały należycie zapakowane i których wysyłka opłacona została w pełnej wysokości.

Uwaga: W razie reklamacji lub konieczno-

ści naprawy prosimy o dostarczenie urządzenia po jego uprzednim wyczyszczeniu

oraz ze wskazówką na uszkodzenie na

adres naszego serwisu.

Nie przyjmujemy urządzeń, za których wysyłkę nie uiszczono opłaty, wysłane ekspresem lub w formie innej przesyłki specjalnej.

Utylizację przesłanych nam uszkodzonych urządzeń przeprowadzamy bezpłatnie.

Dane techniczne

Elektrycznych nożyc

do żywopłotów ......................EHS 580-52

Znamionowe

napięcie wejściowe ......230-240 V~, 50 Hz

Pobór mocy .................................... 580 W

Klasa ochrony ......................................

Typ zabezpieczenia .......................... IP 20

Jałowa prędkość skokowa ........ 1600 min

Masa ................................................ 3,1 kg

Długość noża ................................525 mm

Długość cięcia ..............................447 mm

Odległość międzyzębowa ...............16 mm

poziom mocy akustycznej (L

)

gwarantowany .............................98 dB(A)

zmierzony ........... 96,6 dB(A); K

Poziom ciśnienia akustycznego (L

) .................. 86,1 dB(A); KpA= 3,0 dB dB

Wibracja (a

)

Wibracja przedniego rękojeśćia 2,651 m/s

Wibracja tylniego rękojeśćia ..... 2,039 m/s

............................................... K = 1,5 m/s

-1

= 1,3 dB

Wartości poziomu hałasu i wibracji ustalone zostały zgodnie z normami i przepisami wymienionymi w oświadczeniu zgodności. Zmiany techniczne i wizualne mogą być podej-mowane w trakcie dalszego rozwoju urządzenia bez zapowiedzi. Wszelkie wymiary, wska-zówki i dane podawana są z tego powodu bez gwarancji. Dlatego nie można dochodzić żadnych roszczeń prawnych wysuwanych na podstawie niniejszej instrukcji obsługi.

Podana wartość emisji drgań została zmierzona metodą znormalizowaną i może być wykorzystywana do porównań urządzenia elektrycznego z innymi urzą-

dzeniami.

Podana wartość emisji drgań może też służyć do szacunkowej oceny stopnia ekspozycji użytkownika na drgania.

Ostrzeżenie:

Wartość emisji drgań może się

różnić w czasie korzystania z urządzenia od podanej wartości, jest to zależne od sposobu używania urządzenia.

Istnieje konieczność określenia i

zastosowania środków ochrony użytkownika, opartych na ocenie

ekspozycji w rzeczywistych warun-

kach używania urządzenia (należy przy tym uwzględnić wszystkie części cyklu roboczego, na przykład okresy czasu, w których urządzenie elektryczne jest wyłączone bądź jest włączone, ale pracuje bez obciążenia).

Usuwanie ustek

Problem Możliwa przyczyna Środek zaradczy

Sprawdzić gniazdko, przewód,

Urządzenie nie chce się załączyć

Urządzenie pra-

cuje z przerwami

Noże ( grzewają się

8) na-

Brak napięcia sieciowego

Uszkodzony włącznik/wyłącznik (

Uszkodzony silnik Uszkodzony przewód sieciowy Luźny styk wewnątrz urządzenia Naprawa przez punkt obsługi

łącznik ( Tępe noże ( Noże (

bione

Zbyt duże tarcie na skutek

braku smarowania.

3) Naprawa przez punkt obsługi

8) Zlecić naostrzenie noży ( 8)

8) są wyszczer-

sieć i bezpieczniki, w razie potrzeby zlecić naprawę elek-

trykowi

klienta. Zużyte szczotki węglowe

Sprawdzić przewód, w razie potrzeby wymienić.

klienta. Uszkodzony włącznik/wy-

Zlecić kontrolę noży ( 8)

Naoliwić listwę nożową (

8).

Tartalom

Biztonsági utasítások ........................ 71

Szimbólumok az utasításban .......... 71

Szimbólumok a gépen .................... 71

Általános biztonsági tudnivalók

elektromos szerszámgépekhez ....... 72

Speciális biztonsági tudnivalók ........ 74

Alkalmazási célok .............................. 75

Működés ............................................. 76

Áttekintés ............................................ 76

Összeszerelési utasítás ..................... 76

Szállítási terjedelem ......................... 76

A kézvédő felszerelése .................... 76

A sövénynyíró kezelése .................... 77

Ki- és bekapcsolás .......................... 77

Munkavégzés a készülékkel ............ 77

Vágási technikák ............................. 78

A nyírás ideje ................................... 78

Karbantartás és tisztítás .................... 78

Eltávolítás és környezetvédelem ..... 79

Garancia .............................................. 79

Javító szerviz ...................................... 79

Pótalkatrészek ................................... 80

Műszaki adatok ................................... 80

Hibakeresés ........................................ 81

Az eredeti CE megfelelőségi

nyilatkozat fordítása ........................ 127

Robbantott ábra ............................... 130

Grizzly Service-Center ..................... 131

Biztonsági utasítások

Ez a fejezet az elektromos sövénynyíróval végzett munkákra vonatkozó alapvető biztonsági előírásokat tartalmazza.

Szimbólumok az utasításban

Veszélyjelek a személyi sérülés

vagy anyagi kár elhárítására vonatkozó utasításokkal.

Utasító jelzések (felkiáltó jel helyett

az utasítás magyarázata áll) az anyagi kár elhárítására vonatkozó utasításokkal.

Tájékoztató jelzések, amelyek a

szerszámgép optimális kezeléséről

informálnak.

Szimbólumok a gépen

Vigyázat!

A szerszámgép használata előtt

 gyelmesen olvassa végig a használati utasítást!

Viseljen szemvédőt

Viseljen fülvédőt.

Viseljen vágásbiztos kesztyűket.

Figyelem! Működő késnél sérülés-

veszély fenyeget

Ne használja a sövénynyírót esőben

vagy nedves sövény vágására.

Azonnal válassza le a hálózatról

a csatlakozó dugót, ha a vezeték

megsérült vagy elvágták.

Lwa hangteljesítményszint dB-ben

van megadva.

Fogtávolság

Védőcsoport II

Elektromos gépek nem tartoznak a

háztartási hulladékba.

Vágóhossz

Általános biztonsági tudnivalók elektromos szerszámgépekhez

FIGYELMEZTETÉS! Olvasson el

minden biztonsági tudnivalót és

utasítást. A biztonsági tudnivalók és utasítások betartásának elmulasztása áramütést, tüzet és/vagy súlyos sérüléseket okozhat..

A jövőbeni használat érdekében őrizzen meg minden biztonsági tudnivalót és útmutatót.

A biztonsági tudnivalókban alkalmazott „elektromos szerszámgép“ fogalom hálózatról működtetett elektromos szerszámgépekre (hálózati kábellel) és akkuval működtetett elektromos szerszámgépekre (hálózati kábel nélkül) vonatkozik.

1) MUNKAHELYI BIZTONSÁG

a) Munkaterületét mindig tartsa tisztán

és jól megvilágítva. A rendetlenség vagy a megvilágítatlan munkaterületek balesetekhez vezethetnek.

b) Ne dolgozzon az elektromos szer-

számgéppel robbanásveszélyes

környezetben, ahol éghető folyadékok, gázok vagy porok találhatók. Az

elektromos szerszámgépek szikrákat hoznak létre, melyek meggyújthatják a port vagy a gőzöket.

c) Az elektromos szerszámgép hasz-

nálata közben tartsa távol a gyermekeket és az egyéb személyeket.

Ha elvonják a gyelmét, elveszítheti a szerszámgép feletti uralmat.

2) ELEKTROMOS BIZTONSÁG

a) Az elektromos szerszámgép csat-

lakozó dugójának passzolnia kell a dugaszoló aljzatba. A dugót semmilyen módon sem szabad módosítani. Ne használjon adapterdugókat védőföldelt elektromos szerszám-

gépekkel együtt. A módosítás nélküli dugók és a megfelelő dugaszoló aljzatok csökkentik az áramütés kockázatát.

b) Kerülje teste érintkezését a földelt

felületekkel, mint pl. csövekkel, fűtőtestekkel, tűzhelyekkel és hűtőszekrényekkel. Megnő az áramütés

veszélyének kockázata, ha az Ön teste földelve van.

c) Az elektromos szerszámgépeket

esőtől és nedvességtől távol kell

tartani. Nő az áramütés kockázata, ha víz hatol be az elektromos szerszámgépbe.

d) Ne használja a kábelt rendelteté-

sétől eltérő célokra, az elektro-

mos szerszámgép hordozásához, felakasztásához vagy a dugó

dugaszoló aljzatból történő kihúzásához. Tartsa távol a kábelt hőtől, olajtól, éles peremektől vagy mozgásban lévő készülékelemektől. A

sérült vagy összegabalyodott kábelek növelik az áramütés kockázatát.

e) Ha egy elektromos szerszámgéppel

a szabadban akar dolgozni, csak

olyan hosszabbító kábelt használjon, amely külső terekben is alkal-

mazható. A kültéri használatra alkal- mas hosszabbító kábel alkalmazása csökkenti az áramütés kockázatát.

f) Ha elkerülhetetlen egy elektromos

szerszámgép nedves környezetben

történő használata, alkalmazzon egy olyan hibaáramvédő kapcsolót,

melynek kioldási árama 30 mA vagy alacsonyabb. Egy hibaáramvédő

kapcsoló használata csökkenti az áramütés kockázatát.

3) SZEMÉLYEK BIZTONSÁGA

a) Legyen gyelmes, ügyeljen arra,

hogy mit csinál és végezze a munkát racionálisan az elektromos szerszámgéppel. Soha ne használ-

jon elektromos szerszámgépet, ha fáradt, illetve kábítószerek, alkohol

vagy gyógyszerek hatása alatt áll.

Egy elektromos szerszámgép használata közben egyetlen gyelmetlen pillanat is komoly sérülésekhez vezethet.

b) Hordjon személyi védőfelszerelést

és mindig egy védőszemüveget.

A személyi védőfelszerelés, mint a pormaszk, a csúszásálló biztonsági cipők, a védősisak vagy a hallásvédő viselése, az elektromos szerszámgép mindenkori fajtája és alkalmazása függvényében, csökkenti a sérülések kockázatát.

c) Kerülje a véletlen üzembe helye-

zést. Győződjön meg arról, hogy

az elektromos szerszámgép ki van

kapcsolva, mielőtt áramellátásra és/vagy akkura csatlakoztatja, fel-

emeli vagy hordozza. Balesetekhez vezethet, ha az elektromos szerszámgép hordozása közben a kapcsolón

tartja az ujját, vagy a készüléket bekapcsolva csatlakoztatja az áramellátásra.

d) Az elektromos szerszámgép bekap-

csolása előtt távolítsa el a beállító

szerszámokat vagy a csavarkulcsot. A forgó készülékrészekben lévő

szerszám vagy kulcs sérülésekhez vezethet.

e) Kerülje az abnormális testtartást.

Gondoskodjon a stabil álló helyzetről és mindenkor tartsa meg egyen-

súlyát. Így váratlan helyzetekben jobban tudja kontrollálni az elektromos szerszámgépet.

f) Viseljen megfelelő ruházatot. Ne

viseljen bő ruházatot vagy ékszereket. Haját, ruházatát és kesztyűit tartsa távol a mozgásban lévő alkotóelemektől. A mozgásban lévő

alkotóelemek elkaphatják a laza ruházatot, az ékszereket vagy a hosszú hajat.

g) Ha lehetőség van porszívó és por-

gyűjtő szerkezetek felszerelésére, győződjön meg arról, hogy azok csatlakoztatva vannak és szabályszerűen

kerülnek alkalmazásra. Porelszívó alkalmazása csökkentheti a por miatti veszélyeztetéseket.

4) AZ ELEKTROMOS SZERSZÁMGÉP

ALKALMAZÁSA ÉS KEZELÉSE

a) Ne terhelje túl a készüléket. Mun-

kájához használja az annak megfelelő elektromos szerszámgépet.

A megfelelő elektromos szerszámgéppel jobban és biztonságosabban dolgozhat a megadott teljesítménytartományban.

b) Ne használjon olyan elektromos

szerszámgépet, melynek meghibá-

sodott a kapcsolója. A nem be- vagy

kikapcsolható elektromos szerszámgép veszélyes és meg kell javíttatni.

c) Húzza ki a dugót a dugaszoló alj-

zatból és/vagy vegye ki az akkut, mielőtt készülék-beállításokat végez, tartozékelemeket cserél vagy

elrakja a készüléket. Ez az óvintéz- kedés megakadályozza az elektromos szerszámgép véletlen beindulását.

d) A használaton kívül lévő elektro-

mos szerszámgépek tárolása gyer-

mekek által el nem érhető helyen történjen. Ne engedje, hogy olyan személyek használják a készüléket, akik azt nem ismerik és jelen utasításokat nem olvasták el. Az elekt-

romos szerszámgépek veszélyesek, ha azokat tapasztalatlan személyek használják.

e) Az elektromos szerszámgépeket

ápolja gondosan. Ellenőrizze,

hogy a mozgatható alkotóelemek

kifogástalanul működjenek, és ne szoruljanak, illetve hogy ne legye-

nek eltörve vagy olyan mértékben megsérülve alkotóelemek, hogy az

csorbítsa az elektromos szerszámgép működését. A készülék használata előtt a sérült alkotóelemeket javíttassa meg. Számos baleset okát

a rosszul karbantartott elektromos szerszámgépek képezik.

f) A vágószerszámokat tartsa élesen

és tisztán. A gondosan ápolt, éles

vágóélekkel rendelkező vágószerszámok kevésbé szorulnak be és könynyebben vezethetők.

g) Az elektromos szerszámgépet, a

tartozékokat, a behelyezhető szerszámokat stb. alkalmazza jelen utasításoknak megfelelően. Eközben vegye gyelembe a munkafeltételeket és a kivitelezendő tevékenységet. Az

elektromos szerszámgépek rendeltetés szerinti alkalmazásoktól eltérő célra tör-

ténő használata veszélyes szituációkat teremthet.

5) VEVŐSZOLGÁLAT

a) Elektromos szerszámgépe ja-

víttatásához csak szakképzett

szakszemélyzetet és csak eredeti pótalkatrészeket vegyen igénybe.

Ezzel biztosított, hogy az elektromos szerszámgép biztonságos marad.

b) Ha e készülék csatlakozó vezetéke

megsérül, azt a gyártótól vagy an-

nak vevőszolgálatától beszerezhető

speciális csatlakozó vezetékre kell cserélni.

Speciális biztonsági tudnivalók

1) SPECIÁLIS BIZTONSÁGI TUDNIVA-

LÓK SÖVÉNYVÁGÓ OLLÓKHOZ

a) Minden testrészt tartson távol a

vágókéstől. Járó kés mellett ne kísérelje meg eltávolítani a vágott

anyagot vagy megfogni a vágandó anyagot. A beszorult nyesedéket csak akkor távolítsa el, ha a készülék ki van kapcsolva. A sövényvágó

olló használata közben egyetlen gyelmetlen pillanat is súlyos sérülésekhez vezethet.

b) A sövényvágó ollót csak nyugalmi

állapotban lévő késsel hordozza. A sövényvágó olló szállítása vagy

tárolása során mindig húzza fel a

védőburkolatot. A készülék gondos használata csökkenti a késekből kiinduló sérülésveszélyt.

c) A kábelt tartsa távol a vágástar-

tománytól. Munkavégzés közben a

kábel esetleg rejtetten fekhet a bokorban, ami miatt véletlenül átvághatjuk.

d) Tartsa az elektromos szerszámot a

szigetelt markolatánál, mert a vágó-

kés rejtett áramvezetékekhez érhet.

A vágókés feszültségvezető vezeték-

kel való érintkezése a készülék fém

részeit feszültség alá helyezheti és az elektromos ütéshez vezethet.

e) Viseljen a berendezés használata

közben megfelelő ruházatot és munkakesztyűt. Soha ne fogja meg

a berendezést a vágókésnél, illetve

ne emelje azt meg a vágókésnél

fogva. A vágókés megérintése sérülé- sekhez vezethet.

2) TOVÁBBI BIZTONSÁGI TUDNIVA-

LÓK

a) Ez az eszköz nem rendeltetett arra,

hogy korlátozott zikai, érzéki vagy szellemi képességekkel rendelkező,

vagy tapasztalattal és/vagy tudással

nem rendelkező személyek használják (beleértve a gyermekeket is); kivéve, ha biztonságukért felelős személy felügyeli őket vagy utasításokat ad nekik az eszköz használatára vonatkozóan.

b) A gyermekeket felügyelni kell annak

biztosítása érdekében, hogy nem játszanak a készülékkel.

c) A sövényvágó olló használata közben

viseljen munkakesztyűt, védőszemüveget, szilárd lábbelit és hosszú nad-

rágot.

d) Minden használat előtt ellenőrizze

a hálózati csatlakozó vezetéket és a hosszabbító kábelt sérülések és öregedés tekintetében. Ne használja

a készüléket, ha a kábel sérült vagy

elhasználódott.

e) A munka megkezdése előtt kutassa át

a sövényt rejtett objektumok (pl. drót,

stb.) után.

f) Csak nappali fény vagy kellő mester-

séges világítás mellett dolgozzon.

g) Munkavégzés közben mindig mindkét

kezével tartsa a készüléket szorosan

és a testétől távol.

h) Fektesse le a csatlakozó vezetéket

úgy, hogy a munkavégzés közben ne kaphassák el gallyak vagy hasonlók.

i) Ha használat közben megsérül a ve-

zeték, azonnal le kell választani a há-

lózatról. A vezetéket tilos megérinteni, amíg nincs leválasztva a hálózatról.

j) A készülék sövények nyírására ren-

deltetett. A készülékkel nem vághatók

ágak, kemény fa vagy egyéb.

k) A készülék kikapcsolása előtt ne pró-

bálja meg a blokkolt/beszorult levelek

eltávolítását.

l) A késeket rendszeresen ellenőrizni

kell kopásra utaló jelek tekintetében és szükség esetén meg kell köszörültetni. A tompa kések túlterhelik a gépet. Az ebből eredő károk nem esnek a garancia

hatálya alá.

m) Először mindig ki kell kapcsolni a ké-

szüléket és ki kell húzni a csatlakozó dugót:

- ha a készüléket felügyelet nélkül hagyja

- mielőtt blokkolást okozó tárgyakat távolít el

- ellenőrzések, karbantartási és tisztítási munkák előtt

- ha idegen tárgyhoz ért

- bármikor, ha a készülék szokatlanul vibrálni kezd.

n) Mindig győződjön meg arról, hogy a

szellőzőnyílások mentesek a szenynyeződésektől.

Alkalmazási célok

A szerszámgép csak háztáji sövények, bokrok és díszcserjék nyírására és alakítására

alkalmas. Minden más használat, amely ebben az utasításban nincs kifejezetten megengedve, a szerszámgép károsodásához

vezethet és a felhasználó számára komoly

veszélyt jelenthet.

A készülék csak barkácsterületen történő

használatra rendeltetett. Nem terveztetett

ipari célú tartós használatra. A gépet felnőttek által való használatra tervezték. 16 éven felüli atalok a gépet

csak felügyelet alatt használhatják. Tilos a

gép használata esőben vagy nedves környezetben. A kezelő vagy használó személy

felel az olyan balesetekért vagy károkért, amelyekben más személyek vagy azok tulajdona kárt szenvednek.

A kezelő vagy a használó felelős az olyan

balesetekért vagy károkért, melyeknek személyek vagy tulajdonuk van kitéve.

A gyártó nem felel az olyan károkért, amelyek szakszerűtlen használat vagy helyte-

len kezelés folytán keletkeznek.

A kések kopását rendszeresen

ellenőrizni kell és szükség esetén meg kell őket élesíttetni. A tompa kések túlterhelik a gépet. Az ebből eredő károkat nem fedi a garancia.

Működés

A készülék kezelésére vonatkozó

ábrákat a 2. oldalon találhatja.

Áttekintés

1 Hálózati kábel

2 Nyél

3 Be-/kikapcsoló 4 Húzásmegszüntető 5 Szellőzőnyílások 6 Kengyelfogantyú biztonsági

kapcsolóval 7 Kézvédő 8 Biztonsági késtartó gerenda 9 Késvédő

Összeszerelési utasítás

A készüléken végzett minden

munka előtt húzza ki a hálózati

csatlakozó dugót. Csak eredeti

alkatrészeket használjon.

Szállítási terjedelem

Csomagolja ki a készüléket és ellenőrizze

teljességét:

Az elektromos sövényvágó olló hajtásként

villanymotorral rendelkezik. A biztonság ér-

dekében a készülék védőszigeteléssel rendelkezik és nincs szüksége földelésre. Vágószerkezetként a sövényvágó olló kétoldalú biztonsági késtartó gerendával

rendelkezik.

Vágás közben a vágószerszámok lineárisan

ide-oda mozognak.

A véletlen beindulás ellen a készülék működtetése csak megnyomott biztonsági karral lehetséges. Ezen kívül a kézvédő védelmet nyújt a gallyak és ágak ellen. A kezelőelemek funkciójára vonatkozó tájékoztatót a lenti ismertetőben találhatja.

- Sövényvágó olló felszerelt vágószer-

kezettel

- Kézvédő + 2 db. csillagfejű csavar

- Késvédő

- Használati utasítás

A kézvédő felszerelése

Tolja a készülékre a kézvédőt (7),

majd a két mellékelt csavarral csavarozza a burkolat oldalára.

A sövénynyíró kezelése

Ne használja a szerszámgépet

kézvédő nélkül. Ha a géppel dolgozik, viseljen megfelelő ruhát és munkakesztyűt. Győződjön meg minden használat előtt a gép működőképességéről. A ki/-bekapcsoló és a

biztonsági kapcsoló ne legyenek rögzítve. Ezek a kapcsoló elengedésekor ki kell hogy kapcsol-

ják a motort. Amennyiben egy

kapcsoló megsérülne, a géppel nem szabad tovább dolgozni.

Ügyeljen arra, hogy a hálózati

feszültség megegyezzen a gép típuscímkéjén megadott értékkel.

Vegye gyelembe a zajvédelmet

és a helyi előírásokat. A szerszám-

gép használata bizonyos napokon

(pl. vasár- és ünnepnapok) egyes napszakokban (déli szünet, éjjeli pihenő) vagy speciális területeken (pl. üdülőhelyek, klinikák stb.) kor-

látozott vagy tiltott lehet.

A készülék kikapcsolása után

a kések még egy ideig tovább

mozognak. Hagyja a késeket teljesen leállni. Ne érintse meg a

mozgó késeket és ne fékezze le

őket. Sérülésveszély!

Ki- és bekapcsolás

1. A húzásmegszüntetés céljából formáljon a hosszabbító kábel végéből egy hurkot, vezesse át a fogantyú (2) nyílásán és akassza be a nyélen lévő húzásmegszüntetőbe (4).

2. Csatlakoztassa a készüléket háló-

zati feszültségre.

Ügyeljen a biztonságos álló hely-

zetre és mindkét kezével tartsa a

készüléket szorosan és a testétől távol. Bekapcsolás előtt ügyeljen

arra, hogy a készülék ne érintkezzen tárgyakkal.

3. Bekapcsoláshoz nyomja meg a

fogantyún található be-/kikapcsoló gombot (3) és egyidejűleg tartsa megnyomva a kengyelfogantyún (6) lévő biztonsági kapcsolót. A sövényvágó olló maximális se-

bességgel jár.

4. A kikapcsoláshoz a be-/kikap-

csoló gombot engedje el.

A fékhatás miatt a felső szellőzőnyí-

lások tartományában szikrák képződ-

hetnek, ami normális és a készülékre ártalmatlan.

Munkavégzés a készülékkel

- Vágásnál ügyeljen arra, hogy ne érintkezzen olyan tárgyakkal

mint pl. drótkerítésekkel vagy virágtámasztó eszközökkel. Ez a késtartó gerenda károsodását

okozhatja.

- A kések szilárd tárgyak miatt

bekövetkező blokkolása esetén

azonnal kapcsolja ki a készülé-

ket, húzza ki a csatlakozó dugót és távolítsa el a blokkolást okozó

tárgyat.

- Mindig a dugaszoló aljzattal ellentétes irányba haladjon. Ezért a vágásirányt a munka megkezdé-

se előtt meg kell határozni.

- Ügyeljen arra, hogy a kábelt távol tartsa a munkatartománytól. Ne

tegye a kábelt a sövényre, ahol a kések könnyen magukkal ragad-

hatják.

- Munka közben kerülje a készülék túlzott igénybevételét.

Azonnal válassza le a hálózatról

a csatlakozó dugót, ha a vezeték megsérült, összegabalyodott vagy elvágták. Fennáll az áramütés miatti sérülésveszély!

Vágási technikák

• Vágja ki a vastag ágakat előzőleg ág-

nyeső ollóval.

• A kétoldalú késtartó gerendának

köszön-hetően vághatunk mindkét irányban vagy ingázva a sövény egyik végétől a másikig.

• Függőleges vágásnál vezesse a

sövénynyírót egyenletesen előrefelé vagy ív alakban le-fel haladva.

• Vízszintes vágásnál vezesse a sö-

vénynyírót sarló alakban a sövény

széle felé, hogy a levágott ágak a talajra hulljanak.

• Ha hosszú egyenes vonalat szeretne

vágni, ajánlatos előzőleg zsinórt húzni.

Nyírott sövény vágása:

Ajánlatos a sövényt trapéz alakúra

vágni, mert ezáltal meggátoljuk az

alsó ágak felkopaszodását. Ez a forma megfelel a növény természetes növekedésének és a sövény optimális fejlődését eredményezi. Vágáskor csak az új, éves hajtásokat kurtítsuk, így a növény sűrűn szétágazik és zárt felületet alkot, védelmet nyújtva a belátástól.

1. Nyírja először a sövény oldalait. Ve-

zesse a sövénynyírót a növés irányá-

ban, lentről felfelé. Ha fentről lefelé nyír, akkor a vékony ágacskák kifelé

hajlanak, ami ritka vagy hiányos felületet eredményezhet.

2. Vágja ezután a felső felületet ízlés szerint egyenes, tetőszerű vagy legömbölyített alakúra.

3. Már a atal növényeket nevelje kívánt alakúra. A vezérhajtás lehetőleg maradjon sértetlen, amíg a sövény el

nem érte a tervezett magasságot. Az

összes többi hajtást rövidítse a felére.

Szabadon növő sövények ápolása:

A szabadon növő sövényeket nem kell ugyan alakítani, szükséges azonban a rendszeres gondozás, hogy a sövény ne nőjön túl magasra.

A nyírás ideje

Lombhullató sövény .......június és október

Tűlevelű sövény ........ április és augusztus

Örökzöld toboztermő sövény ...... májustól

Karbantartás és tisztítás

Minden a gépen végzett művelet

előtt húzza ki a hálózati dugós csatlakozót.

Végeztesse azokat a gépápolási

és karbantartási munkálatokat,

amelyek ebben az utasításban

nem szerepelnek, szerviz-centerünkben. Csak eredeti alkatré-

szeket használjon.

A vágószerkezet kezelése során

viseljen kesztyűket.

Végezze el az alábbi karbantartási és tisztítási műveleteket rendszeresen, így tovább és biztosabban használhatja gépét.

A szerszámgépet vízzel lefröcsköl-

ni és vízbe tenni tilos. A készülék

helyrehozhatatlan sérülésének elkerülése érdekében ne használjon

tisztítószereket, ill. oldószereket.

A vegyi szubsztanciák megtámad-

hatják a készülék műanyagból készült alkotóelemeit.

• A sövényvágó ollót minden használat előtt ellenőrizze nyilvánvaló hiányos-

ságok, mint pl. kilazult, kopott vagy

sérült alkotóelemek tekintetében. Ellenőrizze a késtartó gerendában lévő csavarok x elhelyezkedését.

• Ellenőrizze a lefedéseket és védő-

szerkezeteket sérülések és szabályos

rögzítés tekintetében. Szükség esetén cserélje ki őket.

• Tartsa tisztán a készülék szellőzőnyí-

lásait és a motorburkolatot. Használ-

jon e célból egy nedves kendőt vagy

egy kefét.

• A késtartó gerendát minden használat után gondosan tisztogassa meg. Dörzsölje le egy olajos ronggyal vagy fújja be fémápoló sprayvel.

• A sövényvágó olló tárolása a mellékelt késvédőben száraz és gyermekek által nem elérhető helyen történjen.

hatók. Kérdezze meg e felől szerviz-cente-

rünket .

A beküldött hibás berendezés eltávolításáról ingyenesen gondoskodunk.

Garancia

Erre a készülékre 24 hónapos garanciát

adunk. Ez a berendezés nem alkalmas ipari használatra. Ipari alkalmazás esetén

megszűnik a garancia. Ki vannak zárva a garancia alól azok a

károsodások, amelyek természetes ko-

pásra, túlterhelésre vagy szakszerűtlen kezelésre vezethetők vissza. Bizonyos

szerkezetrészek normális kopásnak vannak kitéve, és ki vannak zárva a garancia

alól. Ide tartoznak különösképp: a késtartó gerenda, az excenter és a szénkefék,

amennyiben a reklamálás nem anyaghibára

vezethető vissza. A garanciaigény feltétele továbbá a tisztítási és karbantartási utasítások betartása.

Azok a károsodások, amelyek anyagvagy gyártáshiba folytán keletkeztek,

díjmentesen el lesznek hárítva, pótszállítmány vagy javítás formájában. Feltétel, hogy a gépet szétszereletlen ál-

lapotban, a vétel- és garanciaigazolással együtt szerviz-centerünkben visszaadja.

Eltávolítás és

környezetvédelem

Gondoskodjon a szerszámgép, a tartozékrészek és a csomagolás környezetbarát újra hasznosításáról.

Elektromos gépek nem tartoznak a

háztartási hulladékba.

Adja le a gépet egy hasznosító telepen. A felhasznált műanyag- és fémrészek fajtájuk szerint szétválaszthatók és újra hasznosít-

Javító szerviz

A nem garancia alá tartozó javításokat

szerviz-centerünkben számla ellenében

elvégeztetheti. Szerviz-centerünk szívesen elkészít Önnek egy költségtervezetet. Csak a megfelelően becsomagolva és bérmentesítve beküldött készülékeket

tudjuk feldolgozni. Figyelem: Kérjük, hogy

készülékét reklamáció vagy szolgáltatás

igénybevétele esetén tisztán és a hiba meg-

nevezésével juttassa szerviz-címünkre.

Nem bérmentesített – terjedelmes

csomagként, expressz vagy más kü-

lönleges szállítmányként – beküldött

készülékeket nem veszünk át.

A beküldött hibás berendezés eltávolításáról ingyenesen gondoskodunk.

Pótalkatrészek

Pótalkatrészeket és tartozékokat az

alábbi honlapon rendelhet:

www.grizzly-service.eu

Ha nincs internete, úgy telefonon hívja fel szerviz-központunkat (lásd : „Grizzly

Service-Center “). Tartsa készenlétben a

megfelelő rendelési számot

Megrendelésnél feltétlenül adja meg a gép

típusát és az alkatrész robbantott rajzon

feltüntetett számát.

Műszaki adatok

Elektromos

sövényvágó olló .................. EHS 580-52

Névleges bemeneti

feszültség .....................230-240 V~, 50 Hz

Teljesítményfelvétel ......................... 580 W

Védőcsoport .........................................

Védelmi mód..................................... IP 20

Löketszám ................................1600 min

Tömeg .............................................3,1 kg

Késhossz .....................................525 mm

Vágóhossz ....................................447 mm

Vágásvastagság .............................16 mm

Hangteljesítményszint (L

garantált ......................................... 98 dB (A)

mért ..............96,6 dB(A); K

Hangnyomásszint

) .....................86,1 dB (A) ; KpA= 3,0 dB

Vibráció (a

)

Vibráció az elülső nyélen .........2,651 m/s

Vibráció a hátsó nyélen ...........2,039 m/s

............................................... K = 1,5 m/s

)

= 1,3 dB dB

A megadott lengésemissziós értéket egy szabvány vizsgálati módszerrel mérték és egy elektromos szerszám másikkal való összehasonlításához lehet használni. A megadott lengésemissziós értéket a kitettség bevezető becsléséhez is fel lehet

használni.

Figyelmeztetés:

A lengésemissziós érték az elekt-

romos szerszám tényleges használata során eltérhet a megadott

értéktől, attól függően, hogyan

használják az elektromos szerszámot.

A kezelő védelme érdekében meg

kell határozni azon biztonsági intézkedéseket, amelyek a tényleges használati feltételek melletti kitett-

ség becslésén alapulnak (ennek

során az üzemi ciklus valameny-

nyi részét gyelembe kell venni, például azokat az időszakokat is,

amelyekben az elektromos szerszámot kikapcsolták, és azokat, amelyekben ugyan azt bekapcsolták, de terhelés nélkül fut).

A zaj és vibrálási értékek a konformitás

-1

nyilatkozatban megnevezett szabványok-

nak és előírásoknak megfelelően lettek megállapítva. Műszaki és optikai változtatások a továbbfejlesztés során előzetes értesítés nélkül

lehetségesek. Ezért minden méret, utalás

és ez a használati utasítás adatai szavatosság nélkül értendők. A használati utasítás alapján támasztott jogigények tehát nem érvényesíthetők.

Hibakeresés

Probléma Lehetséges ok Hibaelhárítás

Aljzat, kábel, vezeték, dugós kap-

Nincs hálózati feszültség

csoló és biztosíték ellenőrzése, esetleg javíttatás villamossági

szakemberrel.

Gép nem indul

Gép megszakításokkal dol-

gozik

A kések (

felforrósodnak

Ki-/bekapcsoló (

hibás

Szénkefék kopottak

Motorhiba

Áramkábel hibás Kábel ellenőrzése, esetleg cseré-

Belső érintkező laza

Ki-/bekapcsoló (

hibás

Kés (

Túl erős súrlódás, hiányzó

kenés miatt

8) tompa Késtartó ( 8) gerenda köszörü-

8) csorba

Javíttatás szerviz-centerünkben

je szerviz-centerünkben

Javíttatás szerviz-centerünkben

lése vagy cseréje (szerviz-center)

Késtartó ( zése vagy cseréje (szerviz-cen-

ter)

Késtartó (

8) gerenda ellenőr-

8) gerenda olajozása

Content

Safety information .............................. 82

Symbols in the manual ..................... 82

Symbols on the device ..................... 82

General Notes on Safety .................. 83

Special safety information ................ 85

Intended Use ....................................... 86

Function Description .......................... 86

Overview .......................................... 87

Assembling instructions .................... 87

Scope of delivery ............................. 87

Mounting the Hand Protection ......... 87

Operation ............................................. 87

Switching On and O󰀨 ....................... 87

Working with the Electric Hedge

Trimmer ............................................ 88

Cutting Techniques .......................... 88

Cutting Times ................................... 89

Maintenance/Cleaning........................ 89

Waste Disposal and Environmental

Protection ............................................ 89

Spare Parts.......................................... 90

Guarantee ............................................ 90

Repair Service..................................... 90

Technical Data .................................... 91

Trouble Shooting ................................ 92

Translation of the original

EC declaration of conformity .......... 128

Exploded Drawing ............................ 130

Grizzly-Service-Center ..................... 131

Safety information

This section deals with the basic safety regulations to. be observed when working with the electric hedge trimmer

Symbols in the manual

Warning symbols with informa-

tion on damage and injury pre-

vention.

Instruction symbols (the instruc-

tion is explained at the place of the exclamation mark) with information on preventing damage.

Help symbols with information on

improving tool handling.

Symbols on the device

Caution!

Read through the instruction man-

ual carefully.

Wear safety goggles or a safety

mask

Wear ear protection

Wear cut-resistant gloves.

Caution! Risk of injury from blades

in operation

Do not use the hedge trimmer in

the rain or on wet hedges.

Pull out the power plug immedi-

ately if the cable is damaged, has been badly twisted or is completely cut through and in the event that

the device is left unattended for a short time.

Information of the acoustic power

level L

in dB.

Machines are not to be place with

domestic waste.

Distance between teeth

Cutting length

Safety class II

General Notes on Safety

Before working with the equip-

ment, familiarise yourself with

all operating components. Practice handling the equipment and have the function, operation and

working methods explained to

you by an experienced user or specialist. Ensure that you can shut o󰀨 the equipment immediately in an emergency. Inappropriate use of the device may

result in serious injury.

Keep all safety information and instructions for future reference.

The term “power tool” used in the safety information refers to mains-powered power tools (with a mains cable) and to battery operated power tools (with no mains cable).

1) WORK AREA SAFETY

a) Keep work area clean and well lit.

Cluttered or dark areas invite accidents.

b) Do not operate power tools in ex-

plosive atmospheres, such as in

the presence of ammable Iiquids,

gases or dust. Power tools create sparks which may ignite the dust or fumes.

c) Keep children and bystanders away

while operating a power tool. Distractions can cause you to lose control.

2) ELECTRICAL SAFETY

a) Power tool plugs must match the

outlet. Never modify the plug in any

way. Do not use any adapter plugs with earthed (grounded) power

tools. Unmodied plugs and match- ing outlets will reduce risk of electric shock

b) Avoid body contact with earthed or

grounded surfaces, such as pipes, radiators, ranges and refrigerators.

There is an increased risk of electric shock if your body is earthed or grounded.

c) Do not expose power tools to rain

or wet conditions. Water entering

a power tool will increase the risk of electric shock.

d) Do not abuse the cord. Never use

the cord for carrying, pulling or un-

plugging the power tool. Keep cord away from heat, oil, sharp edges or

moving parts. Damaged or entangled cords increase the risk of electric shock.

e) When operating a power tool out-

doors, use an extension cord suitable for outdoor use. Use of a cord

suitable for outdoor use reduces the risk of electric shock.

f) If operating a power tool in a damp

location is unavoidable, use a residual current device (RCD) protected supply. Use of an RCD reduces the risk

of electric shock. Where possible, con-

nect the equipment only to a plug socket

with a leakage-current-operated circuit

breaker (FI switch), with a rated current

of not more than 30 mA.

If the power cable for this equipment

is damaged, it must be replaced with a special power cable, which is available from the manufacturer or a customer service agent of the same.

3) PERSONAL SAFETY

a) Stay alert, watch what you are do-

ing and use common sense when operating a power tool. Do not use a power tool while you are tired or under the inuence of drugs, alco-

hol or medication. A moment of inattention white operating power tools may result in serious personal injury.

b) Use personal protective equipment.

Always wear eye protection. Protec-

tive equipment such as dust mask,

non-skid safety shoes, hard hat, or hearing protection used for appropriate conditions will reduce personal injuries.

c) Prevent unintentional starting.

Ensure the switch is in the o󰀨-position before connecting to power

source and/or battery pack, picking up or carrying the tool. Carrying

power tools with your nger on the

switch or energising power tools that have the switch on invites accidents.

d) Remove any adjusting key or

wrench before turning the power

tool on. A wrench or a key left attached to a rotating part of the power tool may result in personal injury.

e) Do not overreach. Keep proper

footing and balance at all times.

This enables better control of the power tool in unexpected situations.

f) Dress properly. Do not wear loose

clothing or jewellery. Keep your hair, clothing and gloves away from

moving parts. Loose clothes, jewellery or long hair can be caught in moving parts.

g) If devices are provided for the con-

nection of dust extraction and collection facilities, ensure these are connected and properly used. Use

of dust collection can reduce dustrelated hazards.

4) POWER TOOL USE AND CARE

a) Do not force the power tool. Use

the correct power tool for your ap-

plication. The correct power tool will do the job better and safer at the rate for which it was designed.

b) Do not use the power tool if the

switch does not turn it on and o󰀨.

Any power tool that cannot be controlled with the switch is dangerous and must be repaired.

c) Disconnect the plug from the pow-

er source and/or the battery pack

from the power tool before making any adjust -ments, changing accessories, or storing power tools. Such

preventive safety measures reduce the risk of starting the power tool accidentaIly.

d) Store idle power tools out of the

reach of children and do not allow persons unfamiliar with the power

tool or these instructions to oper-

ate the power tool. Power tools are dangerous in the hands of untrained users.

e) Maintain power tools. Check for

misalignment or binding of moving parts, breakage of parts and any

other condition that may a󰀨ect the power tool’s operation. If damaged,

have the power tool repaired before

use. Many accidents are caused by poorly maintained power tools.

f) Keep cutting tools sharp and clean.

Properly maintained cutting tools with sharp cutting edges are less Iikely to bind and are easier to control.

g) Use the power tool, accessories

and tool bits etc. in accordance

with these instructions, taking into account the working conditions and the work to be performed. Use

of the power tool for operations di󰀨erent from those intended could result in a hazardous situation.

h) Carefully inspect the area to be cut

and remove all wires or other foreign bodies.

5) SERVICE

a) Have your power tool serviced by

a qualied repair person using

only identical replacement parts. This will ensure that the safety of the power tool is maintained.

b) If the connecting cable to the

power tool is damaged, it must be

replaced by a specially installed connecting cable, which is available through the customer service organisation.

Special safety information

1) Hedge trimmer safety warnings

a) Keep all parts of the body away

from the cutter blade. Do not remove cut material or hold material

to be cut when blades are moving. Make sure the switch is o󰀨 when clearing jammed material.

A moment of inattention while operat-

ing the hedge trimmer may result in

serious personal injury.

b) Carry the hedge trimmer by the han-

dle with the cutter blade stopped.

When transporting or storing the

hedge trimmer always t the cutting

device cover.

Proper handling of the hedge trimmer

will reduce possible personal injury from the cutter blades.

c) Keep cable away from cutting area.

During operation the cable may be

hidden in shrubs and can be accidentally cut by the blade.

d) Hold the power tool only on the in-

sulated handle surfaces, as the cutting blade may come into contact

with concealed power cables.

Contact between the cutting blade

and a live cable may render metallic components live and result in an electric shock.

e) Wear suitable clothing and work

clothes when working with the

equipment. Do not hold the equipment by the cutting blade or lift it on the cutting blade. Contact with

the cutting blade can cause injuries.

2) FURTHER SAFETY DIRECTIONS

a) This appliance is not intended for use

by persons (including children) with

reduced physical, sensory or mental capabilities, or lack of experience and knowledge, unless they have been given supervision or instruction concerning use of the appliance by a person responsible for their safety.

b) Children should be supervised to

ensure that they do not play with the appliance.

c) When using the hedge trimmer,

please wear gloves, safety goggles, sturdy shoes and long trousers.

d) Before each use, check the power

supply lead and the extension cable for damage and ageing. Do not use

the equipment if the cable is damaged

or worn.

e) Before the work work, search the

hedge for concealed objects, e.g. cable etc.

f) Work only in daylight or with good arti-

cial lighting.

g) When working, always hold the equip-

ment rmly in both hands and at a

distance from your own body.

h) Lay the connecting cable such that it

cannot be caught on twigs or similar whilst working.

i) If the cable is damaged during use,

disconnect it immediately from the mains. Do not touch the cable before it is disconnected from the mains.

j) The equipment is intended for cutting

hedges. Do not use the equipment

for cutting twigs, hard wood or other items.

k) Do not try to release a jammed/

blocked blade before switching o󰀨 the equipment.

l) Regularly check the blades for wear

and have them resharpened. Blunt blades overload the machine. Damage caused as a result is not covered by the guarantee.

m) Always switch o󰀨 the equipment rst

and disconnect from the mains

- If leaving the equipment unattended

- Before removing blockages

- Before inspection, maintenance or cleaning work

- If you have come into contact with a foreign body

- Whenever the machines starts to vibrate unusually

n) Always ensure that the ventilation

holes are free of dirt.

Intended Use

The equipment is specied for use only

for the cutting and trimming of hedges, bushes and ornamental shrubs in the domestic environment. Any other use that is not explicitly approved in these instructions may result in damage to the equipment and represent a serious danger to the user.

The equipment is intended for use in the eld of DIY. It is not designed for commer-

cial use.

The equipment is designed for use by

adults. Adolescents over the age of 16 may use the device only under supervision. Do not use the hedge trimmer in the rain or on wet hedges. The operator or user is responsible for accidents or damage to other people or their property. The manufacturer is not liable for damages caused by unspecied use or incorrect operation.

Before use, check that the blades

are sharp. Ensure that the blades are sharpened whenever blunt, in order to avoid overstressing of the machine. Damages caused by cutting with blunt blades are not covered by the guarantee.

Function Description

The electric hedge trimmer is driven by

an electronic motor. The equipment is

double-insulated for safety and does not

require earthing. The hedge trimmer is equipped with a

double-sided safety cutter bar. When cutting, the blades move backwards and forwards in linear motion. The impact protection on the tip of the cutter bar prevents

unpleasant recoils should the trimmer come into contact with walls, fences and so on. The unit can only be operated with the deadman switch depressed, in order to protect the operator. In addition, the hand guard protects against branches and briars. Please note the following descriptions for the function of the operating components.

The illustration how to handle the

appliance can be found on page 2.

Overview

1 Power cable

2 Handle

3 ON / OFF switch

4 Strain relief 5 Vents 6 Loop grip with deadman switch 7 Hand protection 8 Safety blade 9 Blade protection

Assembling instructions

Pull out the power plug before car-

rying out any work on the equipment. Use only original parts.

Mounting the Hand Protection

Slide the hand protection (7) onto

the equipment and a󰀩x the side of

the unit with the two bolts included in delivery.

Operation

Do not use the equipment without

the hand guard. Wear suitable

clothing and work gloves when working with the equipment. En-

sure that the equipment is functional before each use. The On/

O󰀨 switch and the safety switch

must not be held closed. They

must switch o󰀨 the motor when on is released. Should a switch be damaged, stop working with

the equipment. Ensure that the mains voltage value matches the label on the equipment.

Note noise protection and local

specications. The use of the equipment on certain days (e.g.

Sundays and national holidays), at

certain times of day (lunch times, night time quiet periods) or in special areas (e.g. health resorts, clin-

ics etc.) is restricted or forbidden.

Scope of delivery

Carefully unpack the appliance and check that it is complete:

- Hedge trimmer with cutter assembled

- Hand guard + 2 cross-head screws

- Blade guard

- Instruction Manual

The blades continue to move for

a while after the equipment is switched o󰀨. Allow the blades to

come to a complete standstill. Do not touch the moving blades and do not brake them. Risk of

injury!

Switching On and Off

1. For tension relief of the cable,

form a loop of the end of the

extension cable and bring this through the opening at the han-

dle (2) and suspend in the tension relief at the grip (4).

2. Connect the device to the mains voltage.

Ensure that you are standing in a

rm position with both hands gripping the hedge trimmer away from the body. Ensure that the trimmer is in contact with no other objects before switching on.

3. Hold the safety switch on the

loop handle (6) and push the On/O󰀨 switch on the grip (3) at

the same time to switch the unit on. The hedge trimmer will be run at maximum speed.

4. Release one of the two switches

to switch the trimmer o󰀨.

The braking e󰀨ect can cause the

formation of sparks in the area of the top ventilation slits. This is normal and harmless to the equipment.

Working with the Electric Hedge Trimmer

cable is kept well away from the working area. Never lay the cable over the hedge, where it could easily be caught up in the trimmer blades.

• Avoid overstraining the equipment during work.

Pull out the power plug im-

mediately if the cable is dam-

aged, badly twisted or has been

completely cut through. There

is a risk of injury from electric

shock.

Cutting Techniques

• Cut thick branches beforehand using a branch clippers.

• The double-sided cutter bar enables cutting in both directions or, with a swinging action, from one side to the other.

• In case of vertical cutting, move the hedge trimmer uniformly forward or up and down in an arc movement.

• In case of horizontal cutting, move the hedge trimmer in a sickle-shaped movement to the edge of the hedge, so that cut branches fall to the ground.

• In order to achieve long straight lines, the placing of tensioned guiding cords is recommended.

During cutting work, ensure that no

contact is made with objects, e.g. such as wire fencing or main plant stems. This may result in damage to the cutter bar.

• Switch o󰀨 the equipment immediately in the event that the blades are blocked by solid objects, pull out the power plug then remove the object.

• Always work away from the mains power outlet. Set the cutting direction before starting work. Ensure that the power

Cutting Shaped Hedges:

It is recommended that hedges

be cut in a trapezoidal shape, in

order to prevent stripping o󰀨 of the

lower branches. This corresponds to the natural plant growth and allows the hedge to thrive optimally. During cutting, only the new annual growths are reduced and thus a dense branching and a good screen will develop.

1. Cut the sides of a hedge rst. To do

this, move the hedge trimmer in the direction of growth from bottom to top. If you cut down from the top, the thinner branches will move out, which may result in some areas having sparse growth or holes.

2. Cut the top edge, according to taste,

in a at shape, roof shape or rounded

shape

3. Trim young plants to the required

shape. The main growth should remain undamaged until the hedge has reached the planned height. All other

shoots are lopped o󰀨 to half size.

Care of Free-Growing Hedges:

Free-growing hedges are not shaped

when cut, although they must be regularly maintained so the hedge does not become too high.

Cutting Times

Deciduous hedges ........... June and October

Hedges of coniferous wood ..April and August

Evergreen conifer hedges ..........from May

Maintenance/Cleaning

Pull out the power plug before carry-

ing out any work on the equipment.

Repair and servicing work not

described in this manual should

always be carried by our Service

Centre. Use only original parts.

Do not spray the equipment with

water or place it in water. Do not use detergents or solvents. These could cause irreparable dam-

age to the equipment. Chemical

substances may attack the plastic

parts of the equipment.

• Before each use, check the hedge trimmer for obvious defects such as loose, worn or damaged parts. Check the secure seating of the bolts in the cutter bar.

• Do not use the unit if the blades are blunt or worn. This will overstress the motor and gearbox of the machine.

• Check coverings and safety devices for damage and correct seating. Replace these where necessary.

• Keep the ventilation slots and motor housing of the device clean. Use a damp cloth or a brush to do this. Do not wash down the equipment with water, or submerge it in water.

• Clean the cutter bar carefully after

each use. Wipe it o󰀨 with an oily cloth

or spray it with a metal protective spray.

• Keep the hedge trimmer dry and covered with the blade protection supplied and out of reach of children.

• Keep the hedge trimmer dry and out of reach of children in the blade guard supplied.

Waste Disposal and Environmental Protection

Wear gloves while handling the

blades.

Carry out the following maintenance and cleaning work regularly. This will guarantee a long and reliable service life.

Be environmentally friendly. Return the tool, accessories and packaging to a recy-

cling centre when you have nished with

them.

Electrical machines do not belong

in domestic waste.

Take the equipment to a waste disposal

site. The plastic and metal parts that are used can be separated out into pure grade, which allows recycling. Ask our Service Centre for details We will dispose of the defective equipment you send in, free of charge.

Spare Parts

Spare parts and accessories can be

obtained at

www.grizzly-service.eu

If you do not have internet access, please contact the Service Centre via telephone

(see “Grizzly Service-Center”). Please

have the order number mentioned below ready. When ordering, always specify the machine type and the part number in the exploded drawing.

Guarantee

This unit has a guarantee period of 24

months. This equipment is not suitable for

commercial use.Commercial use will invalidate the guarantee. The guarantee does not include damages that are attributable to natural wear, overloading or inappropriate use. Certain component parts are subject to normal wear and are excluded from the guarantee. In particular, cutter bars, eccentric drives and carbon brushes are included here, providing the complaints cannot be attributed to material defects.

Furthermore, a condition of the guarantee

services is that the maintenance intervals indicated in the operating instructions

have been observed and the instructions for cleaning, care and maintenance have been followed. Damages due to material or manufacturer faults will be repaired free of charge by replacement delivery or repair. However, this is conditional upon the unit being returned complete and assembled to our Service Centre, together with proof of purchase and guarantee slip.

Repair Service

Repairs that are not covered by the guarantee can be carried out by our Service Centre for a fee. Our Service Centre will be happy to provide you with a cost esti-

mate. We can deal only with equipment

that has been packaged correctly and which has been sent to us with the correct postage paid.

If you have a justied guarantee claim,

please contact our Service Centre by telephone, from which you will then be advised on how the claim will be processed. Caution: The sender shall bear the cost of any material damages during transport. In case of complaint or for servicing,

please send your equipment cleaned and

with an indication of the defect, to our service address.

Equipment sent in with freight collect – by bulk freight, express or with other

special freight – are not accepted.

We can dispose of your equipment free of

charge.

Technical Data

Electrical hedge trimmer ..... EHS 580-52

Input voltage rating ......230-240 V~, 50 Hz

Input power ..................................... 580 W

Safety class ........................................

Protection category........................... IP 20

Knife movements per minutes ...........1600

Weight .............................................3.1 kg

Length of blades ...........................525 mm

Cutting length ...............................447 mm

Cutting capacity ..............................16 mm

Acoustic power

level (L

) ........... 96.6 dB (A); KWA= 1.3 dB

Acoustic power level (gar.) ......98.0 dB (A)

Sound pressure

level (L

) ............86.1 dB (A); KpA= 3.0 dB

Vibration at the

handle (a

) ........... 2.651 m/s2; K= 1.5 m/s

Vibration at the bow

handle (a

) ........... 2.039 m/s2; K= 1.5 m/s

The stated vibration emission value was measured in accordance with a standard testing procedure and may be used to compare one power tool to another. The stated vibration emission value may also be used for a preliminary exposure assessment.The stated vibration emission value was measured in accordance with a standard testing procedure and may be used to compare one power tool to another. The stated vibration emission value may also be used for a preliminary exposure assessment.

Warning:

The vibration emission value may

di󰀨er during actual use of the

power tool from the stated value depending on the manner in which the power tool is used.

Safety precautions aimed at pro-

tecting the user should be based on estimated exposure under

actual usage conditions (all parts

of the operating cycle are to be considered, including, for example, times during which the power tool

is turned o󰀨 and times when the

tool is turned on but is running idle).

Noise and vibration values have been de-

termined according to the standards and regulations mentioned in the declaration

of conformity. Technical and optical changes may be undertaken in the course of further development without notice. All dimensions, references and information in this instruction manual are therefore not guaranteed. Legal claims made on the basis of the instruction manual can therefore not be considered as valid.

Trouble Shooting

Problem Possible cause Fault correction

Device does not

start

Device runs with interruptions

Blades ( become hot

Mains voltage not on

On/O󰀨 switch (

defective Worn carbon brushes

Defective motor

Power cable is damaged

Internal loose electrical connection

On/O󰀨 switch (

defective

Blades (

Too much friction due to lack of lubrication

8) are blunt

8) are notched

Check plug socket, cable, line and plug, where appropriate, have repaired through electrical specialist

Repair by Service Centre

Check the cable and have it changed by the Service Centre if necessary

Repair by Service Centre

Have the blades ( 8) sharpened or

replaced (Service Centre)

Have the blades ( 8) checked or

replaced (Service Centre)

Oil the blades (

Obsah

Bezpečnostní pokyny......................... 93

Symboly v návodu ............................ 93

Obrazové symboly na přístroji ......... 93

Všeobecné bezpečnostní pokyny .... 94

Speciální bezpečnostní pokyny ....... 96

Účel použití ......................................... 97

Všeobecný popis ................................ 97

Přehled ............................................. 98

Návod k montáži ................................. 98

Objem dodávky ................................ 98

Montáž ochranného štítu ................. 98

Obsluha ............................................... 98

Zapnutí a vypnutí ............................. 98

Práce s elektrickými nůžkami na plot 99

Techniky střihání ................................ 99

Termíny střihání ............................. 100

Čištění a údržba ................................ 100

Likvidace a ochrana životního

prostředí ............................................ 100

Náhradní díly ..................................... 101

Opravy Služby................................... 101

Technická data .................................. 101

Hledání chyb ..................................... 102

Překlad originálního prohlášení

o shodě CE ........................................ 128

Rozvinutý výkres .............................. 130

Grizzly Service-Center ..................... 131

Bezpečnostní pokyny

Tento odstavec pojednává o základních bezpečnostních předpisech pro práci s elektrickými nůžkami na plot.

Příkazové značky (namísto

výkřičníku je vysvětlován příkaz) s údaji pro prevenci škod.

Informační značky s informacemi

pro lepší zacházení s nástrojem.

Obrazové symboly na přístroji

Pozor!

Před použitím přístroje si pozorně

přečtěte návod k obsluze.

Noste zásadně ochranné brýle

nebo obličejovou ochranu.

Noste zásadně ochranu sluchu.

Noste rukavice, které jsou

bezpečné proti pořezání.

Pozor! Nebezpečí úrazu o pohy-

blivý nůž.

Nůžky na plot nepoužívejte v dešti,

anebo na mokrých živých plotech.

V případě poškození, zamotání

anebo přetržení kabelu a v případě i krátkodobého ponechání přístroje bez dohledu okamžitě vytáhněte síťovou zástrčku.

Údaj o hladině hluku Lwa v dB.

Elektrogeräte gehören nicht in den

Hausmüll.

Symboly v návodu

Výstražné značky s údaji pro

zabránění škodám na zdraví anebo věcným škodám.

Elektrické přístroje nepatří do do-

mácího odpadu.

Délka řezu

Ochranná třída II

Všeobecné bezpečnostní

pokyny

Před začátkem práce se dobře

obeznamte se dobře obeznamte se všemi obslužnými elementy. Nacvičte si manipulaci s přístrojem, a jeho funkce, účinky a techniku práce si dejte vysvětlit od nějakého zkušeného uživatele anebo odborníka. Zabezpečte možnost okamžitého vypnutí přístroje v případě nebezpečí. Nesprávné použití přístroje může vést k těžkým poraněním.

Všechny bezpečnostní pokyny a instrukce uschovejte pro budoucí použití.

Pojem „elektrické nářadí“ používaný v bezpečnostních pokynech se týká síťového elektrického nářadí (se síťovým kabelem) a akumulátorového elektrického nářadí (bez síťového kabelu).

1) BEZPEČNOST PRACOVIŠTĚ:

a) Udržujte svůj pracovní úsek čistý a

dobře osvětlený. Nepořádek anebo

neosvětlené pracovní oblasti mohou vést k nehodám.

b) Nepracujte s elektrickým nástrojem

v okolí ohroženém výbuchem, v kterém se nachází hořlavé tekuti-

ny, plyny anebo prachy. Elektrické nástroje vytváří jiskry, které mohou zapálit prach anebo páry.

c) Během používání elektrického

nástroje udržujte děti a jiné osoby vzdáleně od sebe. Při nepozornosti

můžete ztratit kontrolu nad nástrojem.

2) ELEKTRICKÁ BEZPEČNOST:

a) Přípojná zástrčka elektrického ná-

stroje se musí hodit do zásuvky. Zástrčka se nesmí žádným způsobem změnit. Nepoužívejte žádné adaptérové zástrčky ve spojení elektrickými nástroji s ochranným uzemněním. Nezměněné zástrčky a

vhodné zásuvky zmenšují riziko elektrického úderu.

b) Vyvarujte se tělesnému kontaktu se

zemněnými povrchy jako jsou roury, topná tělesa, sporáky a ledničky.

Existuje zvýšené riziko skrze elektrický úder, když je Vaše tělo zemněné.

c) Nevystavujte elektrický nástroj dešti

anebo mokru. Vniknutí vody do elektrického nástroje zvyšuje riziko elektrického úderu.

d) Nepoužívejte kabel k jinému účelu,

jako je nošení nebo zavěšení elektrického nástroje anebo vytažení zástrčky ze zásuvky. Udržujte kabel vzdáleně od žáru, od oleje, od ostrých hran anebo od pohybujících se částí nástrojů. Poškozené anebo

zamotané kabely zvyšují riziko elektrického úderu.

e) Když pracujete s elektrickým nástro-

jem pod širým nebem, pak používejte pouze prodlužovací kabely, které jsou vhodné i pro venkovní oblast.

Použití prodlužovacího kabelu vhodného pro venkovní oblast, zmenšuje riziko elektrického úderu.

f) Když nejde vyhnout se provozu

elektrického nástroje ve vlhkém prostředí, používejte ochranný vypínač chybového proudu. Používání

ochranného vypínače chybového proudu snižuje riziko elektrického úderu. Připojte tento přístroj pouze na zástrčku s ochranným zařízením proti chybovému proudu (spínač FI)

se jmenovitým chybovým proudem ne větším než 30 mA.

g) Když se přípojné vedení tohoto ná-

stroje poškodí, musí být nahrazené zvláštním přípojným vedením, které lze obdržet od výrobce anebo od jeho servisní služby zákazníkům.

3) BEZPEČNOST OSOB:

a) Buďte pozorní, dbejte na to, co

děláte a pusťte se s elektrickým nástrojem rozumně do práce. Nepoužívejte elektrický nástroj, když jste

unaveni anebo pod vlivem drog,

alkoholu anebo léků. Jediný okamžik nepozornosti při používání elektrického nástroje může vést k vážným poraněním.

b) Noste osobní ochrannou výstroj a

vždy ochranné brýle. Nošení osobní

ochranné výstroje, jako je protiskluzová bezpečnostní obuv, ochranná přilba a ochrana sluchu, snižuje riziko poranění.

c) Vyvarujte se nezáměrnému uvedení

do provozu. Přesvědčte se o tom, že je elektrický nástroj vypnutý předtím, než ho připojíte na napájení elektrickým proudem, než ho zvednete ane-

bo nesete. Když při nošení elektrického nástroje držíte prst na spínači anebo když tento nástroj v zapnutém stavu připojíte na napájení elektrickým proudem, pak toto může vést k nehodám.

d) Odstraňte nastavovací nářadí ane-

bo šroubováky předtím, než elektrický nástroj zapnete. Nářadí anebo

klíč, který se nachází v otáčející se části nástroje, může vést k poraněním.

e) Vyvarujte se abnormálnímu drže-

ní těla. Postarejte se o bezpečný postoj a udržujte vždy rovnováhu.

Tímto můžete v neočekávaných si-

tuacích lépe kontrolovat elektrický nástroj.

f) Noste vhodný oděv. Nenoste žádné

volné oblečení anebo šperky. Udržujte vlasy, oděv a rukavice vzdáleně od pohybujících se částí. Volné

oblečení, šperky anebo dlouhé vlasy mohou být zachycené pohybujícími se částmi.

4) POUŽÍVÁNÍ A OŠETŘOVÁNÍ ELEKTRICKÉHO NÁSTROJE

a) Nepřetěžujte tento nástroj. Použijte

pro svoji práci elektrické nářadí, určené pro tento účel. S vhodným

elektrickým nástrojem pracujete v udaném výkonovém rozsahu lépe a bezpečněji.

b) Nepoužívejte žádné elektrické nářa-

dí, jehož spínač je defektní. Elektric-

ké nářadí, které se již nedá za- anebo vypnout, je nebezpečné a musí být opravené.

c) Vytáhněte zástrčku ze zásuvky

předtím, než provedete nastavování na nástroji, než vyměníte části příslušenství anebo než nástroj odložíte. Toto preventivní bezpečnostní

opatření zabrání neúmyslnému startu elektrického nástroje.

d) Uložte nepoužívaný elektrický ná-

stroj mimo dosahu dětí. Nepřenechávejte používání tohoto nástroje osobám, které s tímto nástrojem nejsou obeznámené anebo tyto pokyny nečetly. Elektrické nástroje jsou

nebezpečné, když je používají nezkušené osoby.

e) Ošetřujte pečlivě tento elektrický

nástroj. Kontrolujte, jestli pohyblivé díly bezvadně fungují a neváznou, jestli jsou části zlomené anebo natolik poškozené, že je funkce elektrického nástroje narušena. Nechte

poškozené části před použitím nástroje opravit. Příčiny mnohých

nehod tkví ve špatně udržovaných elektrických nástrojích.

f) Udržujte řezné nástroje ostré a čis-

té. Pečlivě ošetřované řezné nástroje

s ostrými řeznými hranami se méně zaseknou a lépe se vedou.

g) Používejte tento elektrický nástroj,

jeho příslušenství, vložné nástroje atd. v souladu s těmito instrukcemi. Zohledněte přitom pracovní podmínky a činnost, která se má

vykonávat. Používání elektrického nástroje pro jiné účely, než pro které je určený, může vést k nebezpečným situacím.

5) SERVIS:

a) Svoje elektrické nářadí nechte

opravit pouze kvalikovaným odborným personálem a jenom pomocí originálních náhradních dílů.

Tímto se zajistí to, že bezpečnost elektrického nářadí zůstává zachována.

b) Je-li připojovací kabel elektrického

nářadí poškozen, musí být vyměněn za speciálně upravený síťový kabel, který získáte prostřednictvím

zákaznického servisu.

Speciální bezpečnostní pokyny

živé ploty může vést k těžkým poraněním.

b) Noste nůžky na živé ploty při zasta-

veném noži za rukojeť. Při transportu anebo uložení nůžek na živé ploty vždy na ně navlečte ochranný

kryt. Pečlivé zacházení s nástrojem zmenšuje nebezpečí poranění skrze nůž.

c) Udržujte kabel vzdáleně od oblasti

řezání. V průběhu pracovního postu-

pu může být kabel v křoví zakrytý a nedopatřením protnutý.

d) Držte tento elektrický nástroj za

izolované povrchy rukojetě, jelikož se kráječka může dostat do styku se skrytými vodiči proudu. Kontakt kráječky s vedením pod napětím, může uvést kovové díly nástroje do stavu pod napětím a tímto přivodit

elektrický úder.

Před prováděním prací prohledejte

živý plot, zda se v něm nenacházejí skryté objekty, např. drát atd.

Držte nůžky na živý plot správně,

např. oběma rukama za rukojeti v případě, že jsou k dispozici dvě rukojeti. Ztráta kontroly nad přístrojem může vést ke zranění.

e) Při práci s nástrojem noste vhodné

oblečení a pracovní rukavice. Nikdy nechytejte přístroj za nůž nebo nezvedejte ho za nůž. Při kontaktu s

nožem může dojít ke zranění.

1) BEZPEČNOSTNÍ POKYNY PRO NŮŽKY NA ŽIVÉ PLOTY

a) Udržujte všechny části těla vzdále-

ně od řezného nože. Nepokoušejte se při běžícím noži odstranit řezivo anebo řezaný materiál držet. Odstraňte zaseknuté řezivo pouze při vypnutém nástroji. Jediný moment

nepozornosti při používání nůžek na

2) DALŠÍ BEZPEČNOSTNÍ POKYNY

a) Tento nástroj není určen na to, aby

byl používaný osobami (včetně dětí) s omezenými fyzickými, smyslovými anebo duševními schopnostmi anebo osobami s nedostatkem zkušeností a/anebo znalostí; ledaže jsou pod dohledem anebo dostávají pokyny ohledně používání tohoto nástroje

skrze osobu, která je za jejich bezpečnost zodpovědná.

b) Děti by měly být pod dozorem, aby

bylo zajištěno, že si nehrají s přístro-

jem.

c) Při používání nůžek na živý plot noste

pracovní rukavice, ochranné brýle,

pevnou obuv a dlouhé kalhoty.

d) Před každým použitím překontrolujte

síťovou přípojku a prodlužovací kabel s důrazem na poškození a stárnutí. Přístroj nepoužívejte, pokud je kabel poškozený.

e) Před zahájením práce prohledejte

živý plot, zda se v něm nenachází nějaké skryté předměty, např. drát atd.

f) Pracujte jen za denního světla nebo

při dobrém umělém osvětlení.

g) Přístroj při práci vždy pevně držte

oběma rukama a s odstupem od vašeho těla.

h) Připojovací kabel pokládejte tak, aby

nebyl během práce zachycen větvemi

apod.

i) Bude-li kabel během používání po-

škozen, okamžitě jej vytáhněte ze zásuvky. Před vytažením ze zásuvky se kabelu nedotýkejte.

j) Přístroj je určen ke stříhání živých

plotů. Tímto přístrojem nestříhejte větve, tvrdé dřevo a podobně.

k) Před vypnutím přístroje se nepokou-

šejte uvolnit zablokovaný/sevřený list.

l) U nožů pravidelně kontrolujte opotře-

bení a eventuálně je nechejte dobrousit. Tupé nože způsobují přetížení přístroje. Záruka se nevztahuje na škody z toho vyplývající.

m) Přístroj vypněte a vytáhněte ze zá-

suvky

- pokud přístroj necháváte bez dozoru

- před odstraněním zablokování

- před kontrolou, údržbou nebo čištěním

- pokud došlo ke kontaktu s cizím těle-

sem

- vždy, když přístroj začne nezvykle

vibrovat

n) Vždy se přesvědčte, zda se ve ven-

tilačních otvorech nenachází nějaké nečistoty.

Účel použití

Přístroj je určen jen ke střihání a úpravě živých plotů, křovin a okrasných keřů v oblasti bytových domů. Každé jiné po užití, které v tomto návodu není výslovně povoleno může vést k poškození přístroje a k vážnému nebezpečí pro použivatele.

Přístroj je určen pro použití v domácích dílnách. Nebyl koncipován pro průmyslové trvalé používání. Přístroj je určen pro dospělé osoby. Osoby mladší 16 let smí přístroj používat jen pod dohledem. Používání přístroje v dešti a ve vlhkém prostředí není dovoleno.

Obsluhující osoba anebo uživatel je zodpovědný za nehody anebo škody jiných

osob anebo jejich majetku.

Výrobce neručí za škody způsobené pou žitím v rozporu s určením přístroje anebo

nesprávnou obsluhou.

Ostrost nožů se musí pravidelně kontrolovat a nože se musí pravi delně ostřit. Tupé nože způsobují přetížení přístroje. Na poškození z těchto důvodů se záruka nevztahuje.

Všeobecný popis

Pohonem elektrických nůžek na živé ploty je elektromotor. Přístroj má bezpečnostní ochrannou izolaci a nevyžaduje si uzemnění. Stříhacím zařízením nůžek je oboustranná bezpečnostní nožová lišta. Při pochodu stříhání se pohybují oba stříhací nástroje (stříhací zuby) lineárně sem

a tam. Ochrana proti nárazu nacházející se na konci nožové lišty zabraňuje nepříjemným zpětným nárazům při dotyku se stěnami, ploty a pod. Z důvodu ochrany uživatele možno přístroj provozovat jen se stlačeným bezpečnostním spínačem. Ochrana rukou ruce navíc ochraňuje při styku s větvemi a pruty. Funkci obslužných částí si prosíme přečtěte v dalším popisu.

Zobrazení pro obsluhu a údržbu

najdete na stránce 2.

Přehled

1 síťový kabel 2 Rukojeť 3 zapínač/ vypínač 4 Zařízení pro odlehčení od tahu 5 Větrací otvory 6 třmenová rukojeť s bezpečnost-

ním spínačem 7 Ochranný štít 8 bezpečnostní nožová lišta 9 Ochrana nožů

Návod k montáži

Před každou prací vytáhněte

síťovou zástrčku. Používejte jen originální díly.

Objem dodávky

Montáž ochranného štítu

Nasuňte ochranný štít na přístroj

a připevněte jej z boku na těleso přístroje pomocí dvou šroubů obsažených v dodávce.

Obsluha

Přístroj nepoužívejte bez ochra-

ny rukou. Při práci s přístrojem noste vhodné oblečení pracovní rukavice. Před každým použitím se přesvědčte o funkčnosti přístroje. Zapínač / vypínač a ani bezpečnostní vypínač nesmí být zaaretován. Po uvolnění vypínače musíte motor vypnout. V případě poškození některého vypínače se s přístrojem nesmí dále pracovat. Dbejte na to, aby napětí sítě odpovídalo údajům na typovém štítku přístroje.

Dbejte na ochranu před hlukem

a na místní předpisy. Používání přístroje může být v některé dny (např. o nedělích a svátcích), v určitou denní dobu (např. během oběda anebo nočního klidu), anebo v některých oblastech (např. v lázních, v nemocnicích atd.)

omezeno, anebo zakázáno.

Vybalte nástroj a zkontrolujte, je-li kompletní:

- Elektrické nůžky na živý plot

- Ochranný kryt ruky s montážním pří-

slušenstvím

- Ochrana dorazu nože

- Návod k obsluze

Po vypnutí přístroje se nože ještě

nějakou dobu pohybují. Nechejte nože úplně zastavit. Nedotýkejte se pohybujících se nožů a nebrzděte je. Nebezpečí poranění!

Zapnutí a vypnutí

1. Za účelem snížení tahu v kabelu vtvořte na konci prodlužovacího kabelu smyčku, převlečte ji přes

otvor v rukojeti a zavěste na uvolňovač tahu na rukojeti (2).

2. Přístroj připojte k elektrické síti.

Dbejte na bezpečný postoj a držte

přístroj pevně oběma rukama a s odstupem od Vašeho těla. Před zapnutím dbejte na to, aby se přístroj nedotýkal žádných předmětů.

3. Za účelem zapnutí stiskněte bezpečnostní spínač na třmenové rukojeti (6) a držte jej stlačený a zároveň stiskněte zapínač/vypínač na rukojeti (3). Elektrické nůžky pak běží nejvyšší rychlostí.

4. Za účelem vypnutí jeden z obou spínačů uvolněte.

V důsledku účinku brzdění může

docházet ke tvoření jisker v oblasti horní větrací štěrbiny, toto je normální a neškodí to přístroji.

Práce s elektrickými nůžkami

na plot

- Při práci dbejte na to, aby nedošlo k dotyku se žádnými předměty, jako např. s drátěnými ploty

anebo podporami rostlin. To by

mohlo vést k poškození nožové lišty.

• V případě zablokování nožů nějakým pevným předmětem přístroj okamžitě vypněte, vytáhněte zástrčku a cizí předmět odstraňte.

• Pracujte vždy směrem od zásuvky. Určete proto již před započatím práce směr stříhání. Dbejte na to, aby se kabel nedostal do pracovního prostoru. Kabel nikdy nepokládejte na živý plot, kde ho můžou snadno zachytit nože.

• Během práce zabraňte přetížení pří-

stroje.

V případe poškození, zamotání 

anebo přetržení kabelu okamžitě  vytáhněte zástrčku ze sítě.

Techniky střihání

• Silné větve vyřízněte před prací nějakými nůžkami na větve.

• Oboustranná nožová lišta umožňuje řez oběma směry, anebo kývavým po-

hybem ze strany na stranu.

• Při svislých řezech posouvejte nůžky přímo anebo v oblouku směrem vpřed rovnoměrně a kývavým pohybem nahoru a dolů.

• Při vodorovných řezech pohybujte nůžkami srpovitě směrem k okraji živého plotu, tak aby uříznuté pruty

padali na zem.

• Na dosažení dlouhých přímých linií se odporučuje stříhat podle natažených provazů.

Stříhání živých plotů:

Živé ploty se odporučuje stříhat do

tvaru lichoběžníka, aby se zabránilo vypadání listů ve spodní části plotu. Toto odpovídá přirozenému růstu rostlin a pro živý plot vytváří optimální podmínky. Zastřihují se jenom nové jednoroční pruty, čím se vytvoří husté rozvětvení a dobrá ochrana proti průhledu.

1. Nejdříve ořežte boční strany živého plotu. Nůžky přitom pohybujte ve směru růstu zdola nahoru. Při pohybu shora dolů se tenké pruty ohýbají směrem ven, čím mohou vzniknout ztenčené plochy anebo díry.

2. Podle vkusu pak sestřihněte horní

hranu; rovně, do tvaru střechy, anebo obloukově.

3. Želaný tvar dejte už mladým rostlinám. Hlavní výhonek by měl zůstat neporušen, až kým živý plot nedosáhne potřebnou výšku. Všechny ostatní výhony se zkrátí o polovinu.

Starostlivost o nepěstěné živé ploty:

Na volně rostoucích živých plotech se neprovádí tvarovací řez, třeba je však pravidelně stříhat, aby nebyli příliš vysoké.

Termíny střihání

listnaté živé ploty ............. v červnu a říjnu

jehličnaté živé ploty ........ v dubnu a srpnu

vždyzelené koniferové

živé ploty................................... od květnai

Čištění a údržba

Před každou prací na přístroji vy-

táhněte síťovou zástrčku

Opravářské a údržbářské práce,

které v tomto návodu nejsou popsány, přenechejte některému

námi autorizovanému servis-

nímu středisku Používejte jen originální díly.

stance mohou narušit plastové díly přístroje.

• Před každým použitím zkontrolujte, zda na přístroji nejsou viditelné vady, např. volné, opotřebené anebo poškozené části. Ověřte pevné dotažení šroubů nožové lišty.

• Zkontrolujte celistvost a správné osa-

zení všech krytů a ochranných zařízení. V případě potřeby je vyměňte.

• Větrací štěrbiny a kryt motoru udržujte v čistotě. Na to použijte vlhký šátek, anebo nějaký kartáč. Na přístroj se nesmí stříkat voda a přístroj se ani nesmí klást do vody.

• Nepoužívejte žádné čistící prostředky a rozpouštědla. Přístroj se tím může neopravitelně poškodit. Chemické látky mohou napadnout plastové části přístroje.

• Nožovou lištu po každém použití starostlivě očistěte. Otřete ji nějakým naolejovaným ručníkem, anebo ji postříkejte sprejem na údržbu kovů.

• Nůžky na živý plot uschovávejte v dodaném pouzdru pro ochranu nožů na suchém místě a mimo dosah dětí.

Likvidace a ochrana

životního prostředí

Při manipulaci s noži používejte

ochranné rukavice.

Pravidelně provádějte následující údržbářské a čistící práce. Tím se zaručí dlouhé a spolehlivé používání přístroje.

Přístroj nesmí být postřikován

vodou ani vkládán do vody.

Nepoužívejte čisticí prostředky popř. rozpouštědla. Mohly by trvale poškodit přístroj. Chemické sub-

100

Přístroj, příslušenství a obal odevzdejte v souladu s požadavkami na ochranu životního prostředí do recyklační sběrny.

Elektrické přístroje nepatří do do-

mácího odpadu.

Použité plasty a kovy se tam mohou roztřídit a zapojit do recyklačního procesu. V případě otázek sa obraťte na naše servisní středisko. Likvidaci vašich poškozených přístrojů provedeme bezplatně.
