T02.0.3X.6B-06 Seite 1 v. 6
WEEE-Reg.-Nr. DE 93889386
Bedienungsanleitung
O2-Messumformer für gelösten Sauerstoff in Flüssigkeiten
OXY 3610 MP
Technische Daten:
Messbereich: 0,00 bis 25,00 mg/l gelöster Sauerstoff
Ausgangssignal: siehe Typenschild
Genauigkeit: (bei Nenntemperatur)
Anzeige ±1,5 % v.MW ±0,2 mg/l
Zus. Ausgangssignal: ±0,2 % FS
Anschlussart: 4 - 20 mA (Zweileiter)
Spannung (Dreileiter bzw. Vierleiter)
Galvanische Trennung: Eingang galv. getrennt
Hilfsenergie: (Versorgungsspannung) Uv = 12 - 30 V DC (4-20mA)
Uv = 18 - 30 V DC (0-10V)
oder entsprechend Typenschild
Verpolungsschutz: 50V dauernd
Zulässige Bürde (bei 4-20mA): RA(Ohm) < ( (Uv - 12V) / 0,02A )
Beispiel: für Uv = 18V: RA < (18V - 12V) / 0,02A => RA < 300 Ohm
Zulässige Last (bei 0-...V): RL(Ohm) > 3000 Ohm
Elektrode: Spezielle Sauerstoffsonde GWO3600MU (die Elektrode ist im Lieferumfang enthalten!)
Elektrodentyp: Aktiver Membrantyp, mit integriertem NTC-Widerstand
Ansprechzeit: 95% in 10 sec., temperaturabhängig
Lebensdauer: 3 Jahre oder mehr, pflegeabhängig
Betriebsdruck: max. 3 bar.
Einbaudurchmesser: Ø 12,0 ±0,2 mm (u.a. passend für ½" Verschraubung)
Länge: ca. 220 mm (Gesamtlänge inkl. Knickschutz), Einbaulänge: ca. 110 mm
Elektrodenanschluss: 5 polige verschraubbare Diodenbuchse
Temperaturkompensation: automatisch, 0 ... 50 °C
Kalibration: über Taste an Luft
Anzeige: ca. 10 mm hohe, 4-stellige LCD-Anzeige
Nenntemperatur: 20 °C
Arbeitstemperatur: 0 … 50 °C (Elektrode 0 … 40 °C)
Relative Luftfeuchtigkeit: 0 … 95 % r.F. (nicht betauend)
Lagertemperatur: -20 … 70 °C (Elektrode 0 … 60 °C)
Gehäuse: ABS (IP65 - ausgenommen Elektroden-Anschlussbuchse)
Abmessungen: 82 x 80 x 55 mm (ohne Winkelstecker und Elektroden-Anschlussbuchse)
Befestigung: über Befestigungsbohrungen für Wandmontage (im Gehäuse - nach Abnahme des
Deckels zugänglich).
Befestigungsabstand: 50 x 70 mm, max. 4 mm Schaftdurchmesser der Befestigungsschrauben.
Elektrischer Anschluss: Winkelstecker nach DIN 43650 (IP65),
maximaler Leitungsquerschnitt: 1,5 mm², Leitungsdurchmesser von 4,5 bis 7 mm
EMV:
Die Geräte entsprechen den wesentlichen Schutzanforderungen, die in der Richtlinie des Rates zur
Angleichung der Rechtsvorschriften der Mitgliedsstaaten über die elektromagnetische
Verträglichkeit (2004/108/EG) festgelegt sind.
zusätzlicher Fehler: <1%
GHM Messtechnik GmbH • Standort Greisinger
Hans-Sachs-Str. 26 • D-93128 Regenstauf
+49 (0) 9402 / 9383-0 +49 (0) 9402 / 9383-33 info@greisinger.de
T02.0.3X.6B-06 Seite 2 v. 6
Anschlussbelegung Winkelstecker:
2-Leiter-Anschluss (4-20mA) 3-Leiter-Anschluss (Spannung) 4-Leiter-Anschluss (Spannung)
1 = Versorgungsspannung +Uv 1 = Signal + 1 = Signal +
2 = GND / Signal 3 = Versorgungsspannung +Uv 2 = Signal -
(4) = Versorgungsspannung -Uv 3 = Versorgungsspannung +Uv
Signal - (4) = Versorgungsspannung -Uv
Allgemeine Montagehinweise:
Zur Montage des Anschlusskabels (je nach Gerätetyp: 2-, 3- oder 4-Leiter) muss die Schraube am Winkelstecker gelöst
und der Kupplungseinsatz, mit Hilfe eines Schraubendrehers, an der bezeichneten Stelle (Pfeil) herausgehoben werden.
Nun kann das Anschlusskabel durch die PG-Verschraubung gezogen und auf dem losen Kupplungseinsatz, gemäß
vorstehenden Anschlussplan, montiert werden. Den losen Kupplungseinsatz nun wieder auf die Stifte am Messumformergehäuse aufstecken und die Abdeckkappe mit dem PG-Anschluss in die gewünschte Richtung drehen und aufschnappen
(Es sind hier 4 verschiedene, jeweils um 90° gedrehte Ausgangsebenen möglich). Die Schraube am Winkelstecker
wieder anziehen.
Sicherheitshinweise:
Dieses Gerät ist gemäß den Sicherheitsbestimmungen für elektronische Messgeräte gebaut und geprüft.
Die einwandfreie Funktion und Betriebssicherheit des Gerätes kann nur dann gewährleistet werden, wenn bei der
Benutzung die allgemein üblichen Sicherheitsvorkehrungen sowie die gerätespezifischen Sicherheitshinweise in dieser
Bedienungsanleitung beachtet werden.
1. Die einwandfreie Funktion und Betriebssicherheit des Gerätes kann nur unter den klimatischen Verhältnissen, die im
Kapitel „Technische Daten“ spezifiziert sind, garantiert werden.
Wird das Gerät von einer kalten in eine warme Umgebung transportiert, so kann durch Kondensatbildung eine Störung
der Gerätefunktion eintreten. In diesem Fall muss die Angleichung der Gerätetemperatur an die Umgebungstemperatur abgewartet werden.
2. Beachten Sie die üblichen Vorschriften und Sicherheitsbestimmungen für Elektro-, Schwach- und Starkstromanlagen,
insbesondere die landesüblichen Sicherheitsbestimmungen (z.B. VDE 0100).
3. Konzipieren Sie die Beschaltung besonders sorgfältig beim Anschluss an andere Geräte (z. B. PC). Unter Umständen
können interne Verbindungen in Fremdgeräten (z. B. Verbindung GND mit Schutzerde) zu nicht erlaubten
Spannungspotentialen führen, die das Gerät selbst oder ein angeschlossenes Gerät in seiner Funktion
beeinträchtigen oder sogar zerstören können.
4. Wenn anzunehmen ist, dass das Gerät nicht mehr gefahrlos betrieben werden kann, so ist es außer Betrieb zu setzen
und vor einer weiteren Inbetriebnahme durch Kennzeichnung zu sichern.
Die Sicherheit des Benutzers kann durch das Gerät beeinträchtigt sein, wenn es zum Beispiel:
- sichtbare Schäden aufweist
- nicht mehr wie vorgeschrieben arbeitet
- längere Zeit unter ungeeigneten Bedingungen gelagert wurde
In Zweifelsfällen sollte das Gerät grundsätzlich an den Hersteller zur Reparatur bzw. Wartung eingeschickt werden.
5. Warnung:
Benützen Sie dieses Produkt nicht in Sicherheits- oder in Notaus-Einrichtungen oder in Anwendungen wo ein
Fehlverhalten des Gerätes die Verletzung von Personen oder materielle Schäden zur Folge haben kann.
Wird dieser Hinweis nicht beachtet so kann dies zu Verletzung oder zum Tod von Personen sowie zu materiellen
Schäden führen.
6. Vorsicht, ätzend! Der Sensor enthält KOH. KOH ruft Verätzungen hervor!
Bei auslaufender Flüssigkeit Kontakt unbedingt vermeiden!
Bei Kontakt:
• mit der Haut: sofort mit viel Wasser mehrere Minuten abwaschen.
• mit Kleidung: beschmutzte, getränkte Kleidung sofort ausziehen.
• mit Augen: unter fließendem Wasser mehrere Minuten spülen, Arzt hinzuziehen.
Bei Verschlucken:
• sofort reichlich Wasser trinken, kein Erbrechen herbeiführen!
• Arzt hinzuziehen.
T02.0.3X.6B-06 Seite 3 v. 6
Anzeige
Bedeutung
mögliche Ursachen
Abhilfe
CFE.1
Temperatur außerhalb zul.
Bereich
Temperatur muss zwischen 5 und
40°C liegen
Bei korrekter Temperatur erneut
abgleichen
Elektrodenfehler
Temperaturmessung fehlerhaft
Kabel prüfen, Elektrode ersetzen
CFE.3
Falsches Signal: zu niedrig
Membran ausgetrocknet/Elektrode
verbraucht
Elektrode warten/ersetzen
CFE.4
Falsches Signal: zu hoch
Kalibrationsumgebung fehlerhaft
Kalibrationsumgebung prüfen
CFE.6
Messsignal nicht stabil
Kalibrationsumgebung fehlerhaft
Kalibrationsumgebung prüfen

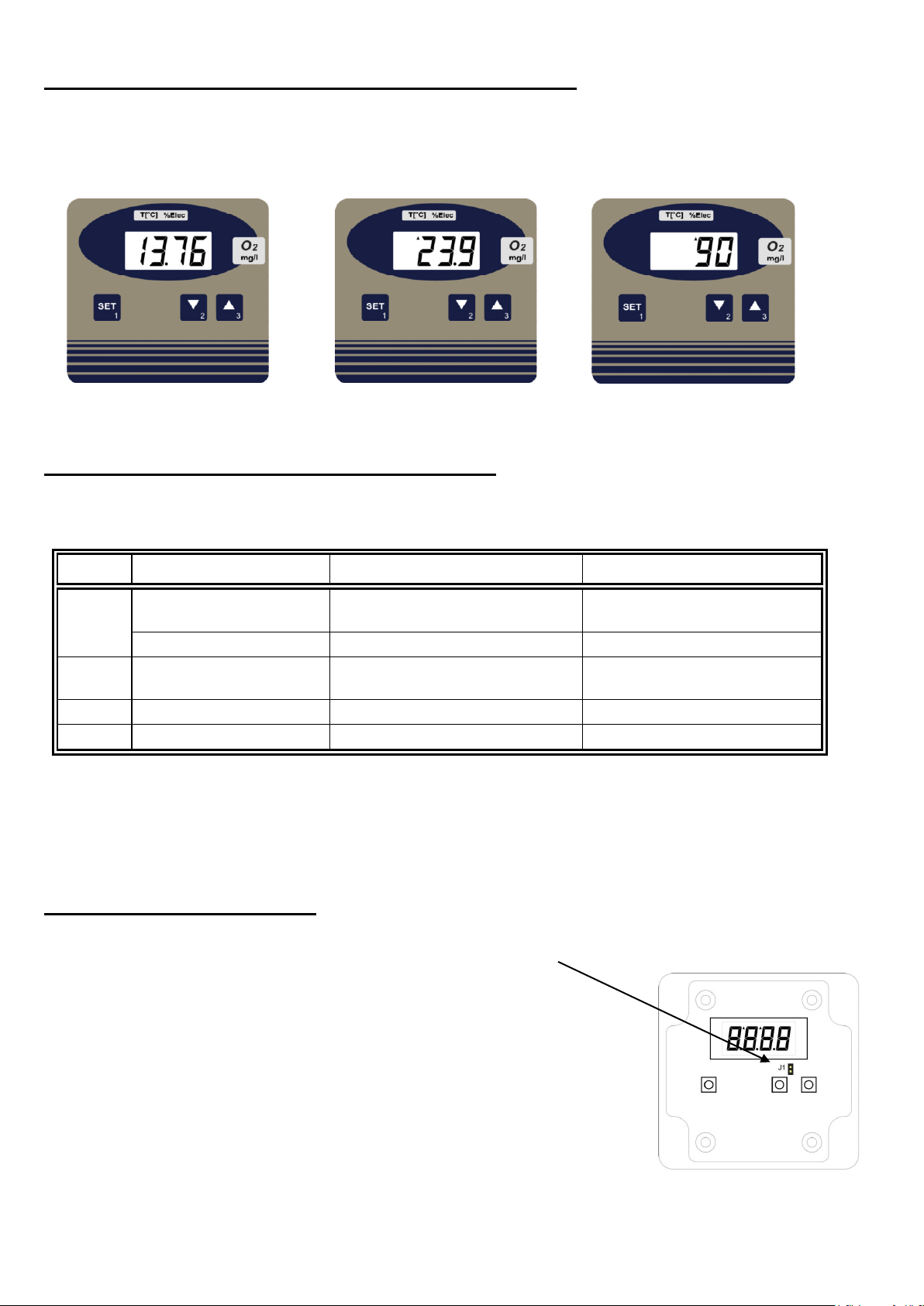

Anzeigefunktionen des Sauerstoff-Messumformers:
Im normalen Betrieb wird der Sauerstoffgehalt des Wassers in [mg/l] angezeigt. Durch Drücken der Taste 2 (ab) kann
die Elektrodentemperatur in [°C] angezeigt werden, durch Drücken der Taste 3 (auf) wird die Elektrodenbewertung in
[%] angezeigt. Die Elektrodenbewertung wird bei der Kalibration ermittelt (siehe unten). Die Anzeige
Elektrodentemperatur und –Bewertung wird durch die zugehörigen Pfeile am oberen Rand der Anzeige markiert. Nach 5
Sekunden wird automatisch in die Sauerstoffanzeige zurück gewechselt.
Anzeige Sauerstoff Anzeige Elektrodentemperatur Anzeige Elektrodenbewertung
Kalibration des Sauerstoff-Messumformers:
Elektrode an Luft legen, warten bis sich die Temperatur der Elektrode an die Umgebungsluft angeglichen hat
Taste "SET" für 5 sek. drücken, es erscheint "CAL"
Nach ca. 10 sek. ist der Umformer abgeglichen oder es erscheint eine Fehlermeldung:
Wichtig!! Sauerstoff-Elektroden sind empfindliche Bauelemente. Bitte lesen Sie vor Gebrauch die jeweilige
Wartungs- und Messanleitung der Elektrode sorgfältig durch.
Bei der Kalibration wird der Zustand der Elektrode ermittelt: Die Elektrodenbewertung. 100% heißt optimaler Zustand, 40
% heißt z.B. die Elektrode hat ein schwaches Signal und muss bald regeneriert oder ausgetauscht werden (siehe
Elektroden-Anleitung). Die Elektrodenbewertung wird mit Taste 3 (auf) angezeigt.
Konfiguration des Gerätes
Für die korrekte Funktion des Gerätes in der jeweiligen Anlage muss das Gerät bei der Installation sinnvoll konfiguriert
werden. Dazu muss der Gehäusedeckel entfernt werden und der Jumper J1 rechts oberhalb der Taste 2 gesetzt werden.
Zur Konfiguration der Geräteparameter gehen Sie dann wie folgt vor:
1. Taste 1 mehr als 5 sek. drücken bis OFFS in der Anzeige erscheint
Nun blinkt abwechselnd OFFS und der entsprechende Wert.
I.) OFFSET der Messung „OFFS“ :
Der Offset der Anzeige wird in mg/l angegeben. Damit können verschiedene
Effekte, zum Beispiel unterschiedliche Anströmungsverhältnisse des Messaufbaus
ausgeglichen werden. Siehe Anhang A
2. Mit Taste 2 (ab) und 3 (auf) gewünschten Offset einstellen
Einstellbare Werte: -1.00...+0.00 mg/l
3. Offset mit Taste 1 (set) bestätigen: In der Anzeige erscheint „PAbS“
T02.0.3X.6B-06 Seite 4 v. 6
Anzeige
Bedeutung
Mögliche Ursachen
Abhilfe
FE 1
Messbereich ist überschritten
Gerät ist fehlerhaft kalibriert
Führen Sie eine neue Kalibration des
Messumformers durch.
FE 2
Messbereich ist unterschritten
Falsches Signal
Elektrode, Kabel und Anschlüsse prüfen
FE 7
Systemfehler
Fehler im Gerät
Gerät von Versorgung trennen und erneut
verbinden, bleibt Fehler bestehen:
=> Gerät zur Reparatur einschicken
FE 9
Elektrodenfehler
Kabel/Elektrode defekt, nicht
korrekt angeschlossen
Elektrode, Kabel und Anschlüsse prüfen
8.8.8.8
Segmenttest
Das Gerät führt beim Einschalten für ca. 2 Sekunden einen Segmenttest
durch und wechselt anschließend bei zulässigem Elektrodensignal in die
normale Messwertanzeige.
Unzulässiges Eingangssignal
Elektrode nicht angesteckt
Elektrode, Kabel und Anschlüsse prüfen
Zulässiges Eingangssignal
ist überschritten
Überprüfen Sie ob eine Elektrode angesteckt
ist, führen Sie ggf. eine Wartung der Elektrode
durch, bzw. Tauschen Sie die Elektrode aus
-0,6
-0,4
-0,2
0
0,3 0,5 0,7 0,9 1,1 1,3 1,5 1,7 1,9
v [m/s]
Offset [mg/l]
II.) Durchschnittlicher absoluter Umgebungsdruck „PAbS“ (abhängig von der Höhe über dem Meeresspiegel):
Nur mit einem sinnvoll eingestellten Umgebungsdruck arbeitet die Elektrodenbewertung korrekt. Wird die Anlage z.B.
in einer Höhe von 350 m über dem Meeresspiegel betrieben ist 980mbar eine sinnvolle Einstellung. Siehe Anhang B
4. Mit Taste 2 (ab) und 3 (auf) gewünschten Umgebungsdruck einstellen. Einstellbare Werte: 500...2000 mbar
5. Absolutdruck mit Taste 1 (set) bestätigen: In der Anzeige erscheint „FiLt“
III.) Anzeigedämpfung „FiLt“:
Diese Filtereinstellung beeinflusst die Trägheit der Anzeige. Damit können Messwertschwankungen, wie sie z.B. in
Belebtschlammbecken von Kläranlagen auftreten, unterdrückt werden. Dies hat eine ähnliche Wirkung wie eine Mittelung.
6. Mit Taste 2 (ab) und 3 (auf) gewünschten Wert einstellen.
Einstellbare Werte sind: 0...15, 0 = schnelle Anzeige, 15 = langsam. Bei Belebtschlammbecken ist 10
(Werkseinstellung) meist schon ausreichend.
7. Einstellung mit Taste 1 (set) bestätigen
8. Die Werte werden gespeichert. Das Gerät führt anschließend einen Neustart aus (8888 in der Anzeige)
Achtung: Nach der Konfiguration den Jumper J1 wieder in ‚Parkposition‘ aufstecken (nur ein Kontakt
angesteckt, einer hängt in der Luft)!
Damit kann das Gerät mit Taste 1 kalibriert werden und die Konfigurationsdaten sind geschützt.

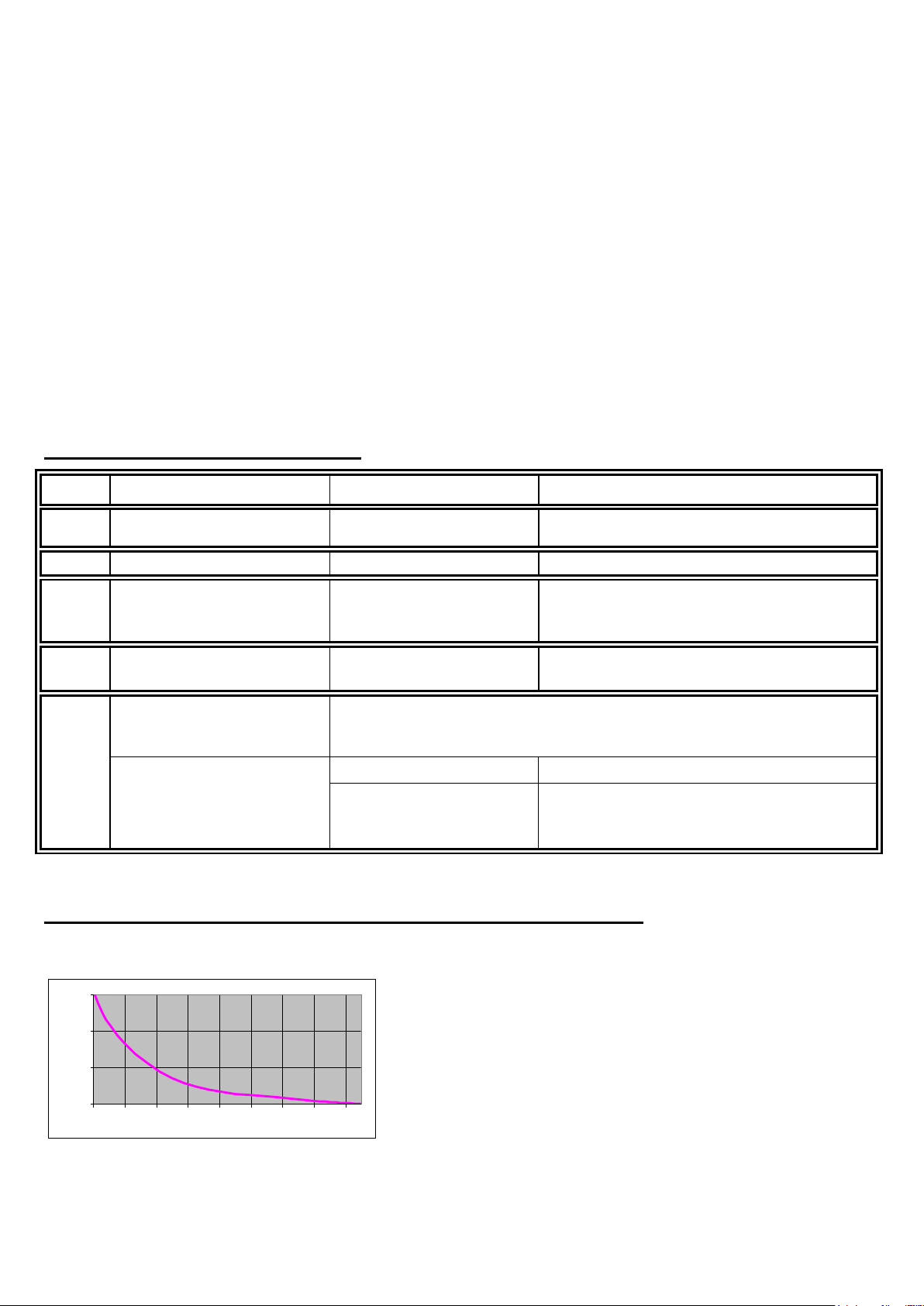

Fehler- und Systemmeldungen
Anhang A: Offsetfaktoren für verschiedene Anwendungen
Der Offsetfaktor dient zum Ausgleich der Messabweichung die durch unterschiedlich starke Anströmungen (v)
zustandekommen kann:
Für Belebtschlammbecken und bei Anströmungen > 1m/s sollte ein
Offset von ca. –0,6 eingegeben werden.
Zwischen 0,3 und 1m/s kann der Wert aus dem Diagramm ausgelesen
werden. 0,3m/s entsprechen in etwa der Anströmung, die beim
Rühren per Hand erreicht wird.
Strömungsgeschwindigkeiten <0,3 m/s sind zu gering, um eine
genaue Messung zu gewährleisten.
T02.0.3X.6B-06 Seite 5 v. 6
Höhe über NN[m]
Pabs[mbar)
Höhe über NN[m]
Pabs[mbar)
-100
1025
900
909 0 1013
1000
898
100
1001
1200
877
200
989 1400
856
300
977 1600
835
400
966 1800
814
500
954 2000
794
600
943 2500
746
700
932 3000
701
800
920 4000
616
Nachfüllöffnung
Elektrodenschaft
O-Ring
Membrankopf

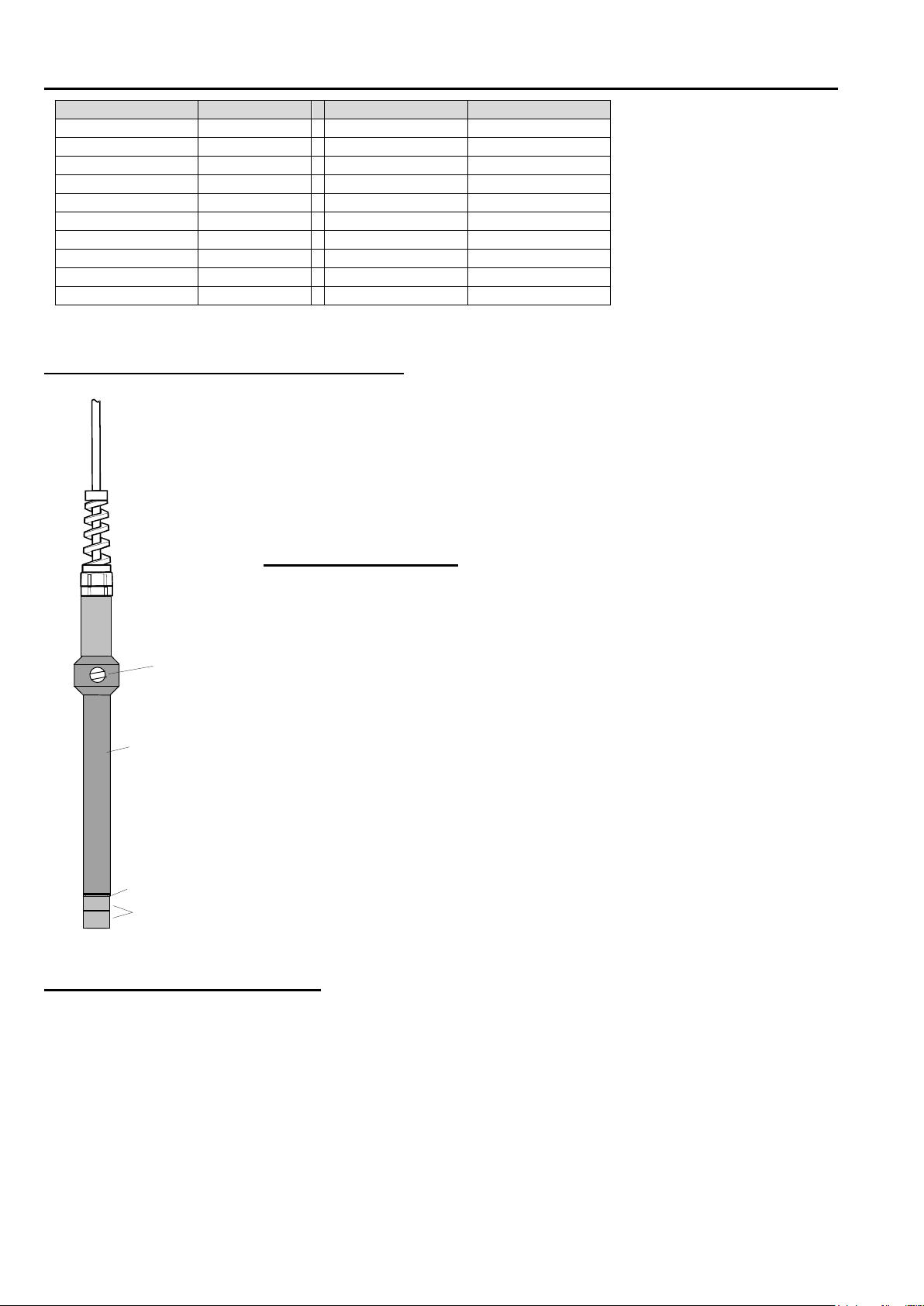

Anhang B: abs. Luftdruck in Abhängigkeit der Höhe über dem Meeresspiegel
Zwischenwerte können interpoliert werden
Anhang C: Die Sauerstoffelektrode
Die Sauerstoffelektrode ist eine aktive Elektrode. Sie besteht aus einer Silberkathode,
einer Bleianode und Kaliumhydroxid (KOH) als Elektrolyt.
Ist Sauerstoff vorhanden, wird dieser an der Silberkathode reduziert und die Elektrode
liefert einen Strom. Ist kein Sauerstoff vorhanden, wird auch kein Strom geliefert.
Durch die Sauerstoffmessung wird sowohl die Silberkathode als auch die Bleianode
verbraucht. Die Elektrode altert. Sie sollte deshalb in Intervallen von ca. 1 Monat
gewartet werden (siehe: 'Wartung der Elektrode').
Aufbau der Elektrode:
Das Gehäuse der Elektrode ist aus PVC. Bis auf den Elektrodenschaft sind alle Teile
regelmäßig zu warten und bei Bedarf zu erneuern.
o Aufbewahrungsflasche: Die Aufbewahrungsflasche dient der Befeuchtung der
Membran. Dadurch erhöht sich die Lebenszeit der Elektrode. In der
Aufbewahrungsflasche ist Wasser.
Vorsicht ! Nur Wasser in die Flasche geben, niemals Kaliumchlorid (KCl) wie zur
Aufbewahrung der pH-Elektrode notwendig.
o Membrankopf: der Membrankopf ist mit einer Teflonmembran bespannt. Er wird mit
KOH-Elektrolyt gefüllt und luftblasenfrei auf den Elektrodenschaft geschraubt. Ist
die Membran beschädigt oder sind große Luftblasen oder sogar ein Luftblasenring
in dem Membrankopf führt dies zu Fehlmessungen. Auch kann dies der Grund sein,
wenn sich eine Elektrode nicht mehr kalibrieren lässt. Der Membrankopf ist ein
Ersatzteil und kann einzeln nachbestellt werden. (GWOK 01)
o Nachfüllöffnung: Wird die Elektrode bei hohen Temperaturen eingesetzt oder
längere Zeit ohne Aufbewahrungsflasche gelagert, kommt es zu
Verdunstungsverlusten des Elektrolyten. Wenn notwendig sollte daher bei
abgeschraubtem Membrankopf, die Verschlussschraube herausgedreht und der
Elektrolyt mit Hilfe einer Spritze aufgefüllt werden. Anschließend wird die
Verschlussschraube wieder hineingeschraubt.
Pflege- und Wartungshinweise:
• Wird die Elektrode nicht benötigt, sollte sie entweder in der mit Wasser gefüllten Aufbewahrungsflasche oder direkt in
einem mit entchlortem Wasser gefülltem Gefäß aufbewahrt werden.
• Hat sich auf der Membran ein Bakterien-, Pilz- oder Algenbelag gebildet, so ist dieser mit einem weichen Papiertuch vor
der Messung abzuwischen.
• Kann die Elektrode nicht mehr kalibriert werden oder ist die Membran beschädigt, so muss die Elektrode gewartet
werden.
• Im Laufe der Zeit können unter der Membran Luftblasen entstehen. Solange diese klein sind und nicht auf der
Silberkathode liegen, wird die Messung dadurch nicht beeinflusst. Bildet sich jedoch ein großer Luftblasenring unter der
Membran aus, der die Silberkathode mit erfasst, muss die Elektrode gewartet werden.
! Vorsicht bei allen Wartungsarbeiten - Der Elektrolyt ist ätzend !
Für die Wartung sollte, wenn vorhanden, Einweghandschuhe getragen werden oder die Hände nach Beendigung der
Wartung gründlich mit Wasser abspült werden.
T02.0.3X.6B-06 Seite 6 v. 6
Wartung der Elektrode:
1. Saugkräftiges Haushaltstuch, etc. unterlegen
2. Membrankopf abschrauben und mit einem Papiertuch Elektrolytlösung abwischen.
Den Elektrolyt nicht mit bloßen Händen berühren. Falls ein Hautkontakt erfolgt, die betroffene Stelle gründlich mit
Wasser abspülen.
3. Silberkathode mit Schleifpapier (Körnung 240) durch leichtes Abschleifen reinigen. Die Silberkathode ist hierbei nicht
blank zu schleifen - sie soll rau sein, damit sich der Elektrolyt gleichmäßig verteilen kann. Den Schleifstaub
anschließend sorgfältig entfernen.
4. Nachfüllschraube herausdrehen und fehlenden Elektrolyt bis zum Überlaufen auffüllen (z.B. mit Einwegspritze).
Nachfüllschraube wieder einschrauben. (NUR wenn notwendig ! - bei richtiger Lagerung, nicht notwindig)
5. Neuen Membrankopf auf das Haushaltstuch stellen und luftblasenfrei mit Elektrolyt füllen.
6. Elektrode von oben senkrecht in den Kopf schrauben, bis das Gewinde gefasst hat. Anschließend Kopf mit
Haushaltstuch umfassen und von unten vollständig gegen die Elektrode schrauben. - Dabei wird der Elektrolyt aus
dem Membrankopf verdrängt und läuft über.
7. Überschüssigen Elektrolyt mit Papiertuch entfernen.
8. Elektrode umdrehen und auf Luftblasen kontrollieren. Sind keine Luftblasen vorhanden oder nur kleine, ist die
Wartung beendet. Sind große Luftblasen vorhanden, muss der Vorgang wiederholt werden.
Sollte der O-Ring beschädigt sein, ist dieser ebenfalls zu wechseln.
Hinweis: Die Elektrode ist vor der Neukalibrierung mindestens 3 Stunde liegen zulassen.
Sollte die Elektrode sich trotz einer Wartung nicht mehr kalibrieren lassen, muss die Elektrode werksseitig überprüft und
gegebenenfalls erneuert werden.
Betriebshinweise:
a.) Die Sauerstoff-Elektrode muss immer feucht gelagert werden, um ein Austrocknen der Membrane zu vermeiden.
Dazu können Sie die Elektrode einfach in ein deionisiert oder 1 Tag abgestanden (dadurch entchlortes) Leitungswasser
stellen oder Sie verwenden die mitgelieferte Aufbewahrungsflasche. Füllen
Sie die Aufbewahrungsflasche mit oben erwähntem Wasser, schieben Sie den Deckel und anschließend den O-Ring auf
die Elektrode. Danach die Elektrode in die Aufbewahrungsflasche stecken und zuschrauben.
Ist die Membrane ausgetrocknet, muss die Elektrode vor der Messung ca. 2h gewässert werden. Danach ist eine
Kalibrierung problemlos möglich.
b.) Die Elektroden dürfen nur mit den entsprechenden Geräten (OXY3610MP) verwendet werden. Bei Verwendung
ungeeigneter Geräte kann es zur Zerstörung von Messgerät und Elektroden kommen!
c.) Vor der Messung ist die Aufbewahrungsflasche von der Elektrode zu entfernen.
d.) Bitte beachten: Die Messung mit der Elektrode ist stoßempfindlich!
Achten Sie beim Rühren in der Messflüssigkeit daher unbedingt darauf das sie mit der Elektrode nicht an dem
Flüssigkeitsgefäß anschlagen, da dies zu einer deutlichen Beeinflussungen des Messwertes führen kann.
Entsorgungshinweise:
Die Elektroden enthalten Blei und ätzende elektrolytische Flüssigkeit und dürfen nicht über die Restmülltonne
entsorgt werden.
Im Rahmen der Umsetzung des ElektroG (Gesetz über das in Verkehr bringen, die Rücknahme und die
umweltverträgliche Entsorgung von Elektro- und Elektronikgeräten) nehmen wir die Elektrode und die Geräte
zurück.
Senden Sie diese direkt an uns (ausreichend frankiert).
Wir entsorgen die Geräte/Elektroden sachgerecht und umweltschonend.
Loading...
