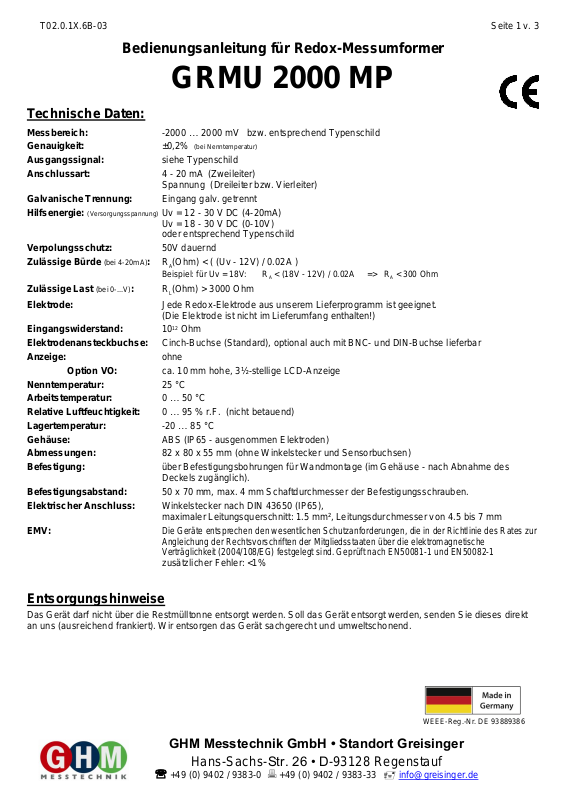

Bedienungsanleitung für Redox-Messumformer

GRMU 2000 MP

Technische Daten:

Messbereich: -2000 … 2000 mV bzw. entsprechend Typenschild
Genauigkeit: ±0,2% (bei Nenntemperatur)
Ausgangssignal: siehe Typenschild
Anschlussart: 4 - 20 mA (Zweileiter)

Spannung (Dreileiter bzw. Vierleiter)

Galvanische Trennung: Eingang galv. getrennt
Hilfsenergie: (Versorgungsspannung) Uv = 12 - 30 V DC (4-20mA)

Uv = 18 - 30 V DC (0-10V)
oder entsprechend Typenschild

Verpolungsschutz: 50V dauernd
Zulässige Bürde (bei 4-20mA): RA(Ohm) < ( (Uv - 12V) / 0.02A )

Beispiel: für Uv = 18V: RA < (18V - 12V) / 0.02A => RA < 300 Ohm

Zulässige Last (bei 0-...V): RL(Ohm) > 3000 Ohm
Elektrode: Jede Redox-Elektrode aus unserem Lieferprogramm ist geeignet.

(Die Elektrode ist nicht im Lieferumfang enthalten!)

Eingangswiderstand: 1012 Ohm
Elektrodenansteckbuchse: Cinch-Buchse (Standard), optional auch mit BNC- und DIN-Buchse lieferbar
Anzeige: ohne

Option VO: ca. 10 mm hohe, 3½-stellige LCD-Anzeige
Nenntemperatur: 25 °C
Arbeitstemperatur: 0 … 50 °C
Relative Luftfeuchtigkeit: 0 … 95 % r.F. (nicht betauend)
Lagertemperatur: -20 … 85 °C
Gehäuse: ABS (IP65 - ausgenommen Elektroden)
Abmessungen: 82 x 80 x 55 mm (ohne Winkelstecker und Sensorbuchsen)
Befestigung: über Befestigungsbohrungen für Wandmontage (im Gehäuse - nach Abnahme des

Deckels zugänglich).

Befestigungsabstand: 50 x 70 mm, max. 4 mm Schaftdurchmesser der Befestigungsschrauben.
Elektrischer Anschluss: Winkelstecker nach DIN 43650 (IP65),

maximaler Leitungsquerschnitt: 1.5 mm², Leitungsdurchmesser von 4.5 bis 7 mm

EMV:

Die Geräte entsprechen den wesentlichen Schutzanforderungen, die in der Richtlinie des Rates zur
Angleichung der Rechtsvorschriften der Mitgliedsstaaten über die elektromagnetische
Verträglichkeit (2004/108/EG) festgelegt sind. Geprüft nach EN50081-1 und EN50082-1
zusätzlicher Fehler: <1%

Entsorgungshinweise

Das Gerät darf nicht über die Restmülltonne entsorgt werden. Soll das Gerät entsorgt werden, senden Sie dieses direkt
an uns (ausreichend frankiert). Wir entsorgen das Gerät sachgerecht und umweltschonend.

GHM Messtechnik GmbH • Standort Greisinger

Hans-Sachs-Str. 26 • D-93128 Regenstauf

 +49 (0) 9402 / 9383-0  +49 (0) 9402 / 9383-33  [e-mail]

T02.0.1X.6B-03 Seite 2 v. 3

1

2

A

Uv

V

3

Uv

1

V

Uv

3

1

2

Anschlussbelegung Winkelstecker:

2-Leiter-Anschluss (4-20mA) 3-Leiter-Anschluss (Spannung) 4-Leiter-Anschluss (Spannung)

1 = Versorgungsspannung +Uv 1 = Signal + 1 = Signal +
2 = GND / Signal 3 = Versorgungsspannung +Uv 2 = Signal -

= Versorgungsspannung -Uv 3 = Versorgungsspannung +Uv
Signal - = Versorgungsspannung -Uv

Allgemeine Montagehinweise:

Zur Montage des Anschlusskabels (je nach Gerätetyp: 2-, 3- oder 4-Leiter) muss die Schraube am Winkelstecker gelöst
und der Kupplungseinsatz, mit Hilfe eines Schraubendrehers, an der bezeichneten Stelle (Pfeil) herausgehoben werden.
Nun kann das Anschlusskabel durch die PG-Verschraubung gezogen und auf dem losen Kupplungseinsatz, gemäß
vorstehenden Anschlussplan, montiert werden. Den losen Kupplungseinsatz nun wieder auf die Stifte am
Transmittergehäuse aufstecken und die Abdeckkappe mit dem PG-Anschluss in die gewünschte Richtung drehen und
aufschnappen (Es sind hier 4 verschiedene, jeweils um 90° gedrehte Ausgangsebenen möglich). Die Schraube am
Winkelstecker wieder anziehen. Vor anlegen der Versorgungsspannung sicherstellen, dass eine funktionierende
Elektrode angesteckt ist.

Sicherheitshinweise:

Dieses Gerät ist gemäß den Sicherheitsbestimmungen für elektronische Messgeräte gebaut und geprüft.
Die einwandfreie Funktion und Betriebssicherheit des Gerätes kann nur dann gewährleistet werden, wenn bei der
Benutzung die allgemein üblichen Sicherheitsvorkehrungen sowie die gerätespezifischen Sicherheitshinweise in dieser
Bedienungsanleitung beachtet werden.

1. Die einwandfreie Funktion und Betriebssicherheit des Gerätes kann nur unter den klimatischen Verhältnissen, die im

Kapitel „Technische Daten“ spezifiziert sind, garantiert werden.
Wird das Gerät von einer kalten in eine warme Umgebung transportiert, so kann durch Kondensatbildung eine Störung
der Gerätefunktion eintreten. In diesem Fall muss die Angleichung der Gerätetemperatur an die
Umgebungstemperatur abgewartet werden.

2. Beachten Sie die üblichen Vorschriften und Sicherheitsbestimmungen für Elektro-, Schwach- und Starkstromanlagen,

insbesondere die landesüblichen Sicherheitsbestimmungen (z.B. VDE 0100).

3. Konzipieren Sie die Beschaltung besonders sorgfältig beim Anschluss an andere Geräte (z. B. PC). Unter Umständen

können interne Verbindungen in Fremdgeräten (z. B. Verbindung GND mit Schutzerde) zu nicht erlaubten
Spannungspotentialen führen, die das Gerät selbst oder ein angeschlossenes Gerät in seiner Funktion
beeinträchtigen oder sogar zerstören können.

4. Wenn anzunehmen ist, dass das Gerät nicht mehr gefahrlos betrieben werden kann, so ist es außer Betrieb zu setzen

und vor einer weiteren Inbetriebnahme durch Kennzeichnung zu sichern.

Die Sicherheit des Benutzers kann durch das Gerät beeinträchtigt sein, wenn es zum Beispiel:

- sichtbare Schäden aufweist

- nicht mehr wie vorgeschrieben arbeitet

- längere Zeit unter ungeeigneten Bedingungen gelagert wurde

In Zweifelsfällen sollte das Gerät grundsätzlich an den Hersteller zur Reparatur bzw. Wartung eingeschickt werden.

5. Warnung:

Benützen Sie dieses Produkt nicht in Sicherheits- oder in Notaus-Einrichtungen oder in Anwendungen wo ein
Fehlverhalten des Gerätes die Verletzung von Personen oder materielle Schäden zur Folge haben kann.

Wird dieser Hinweis nicht beachtet so kann dies zu Verletzung oder zum Tod von Personen sowie zu materiellen
Schäden führen.
