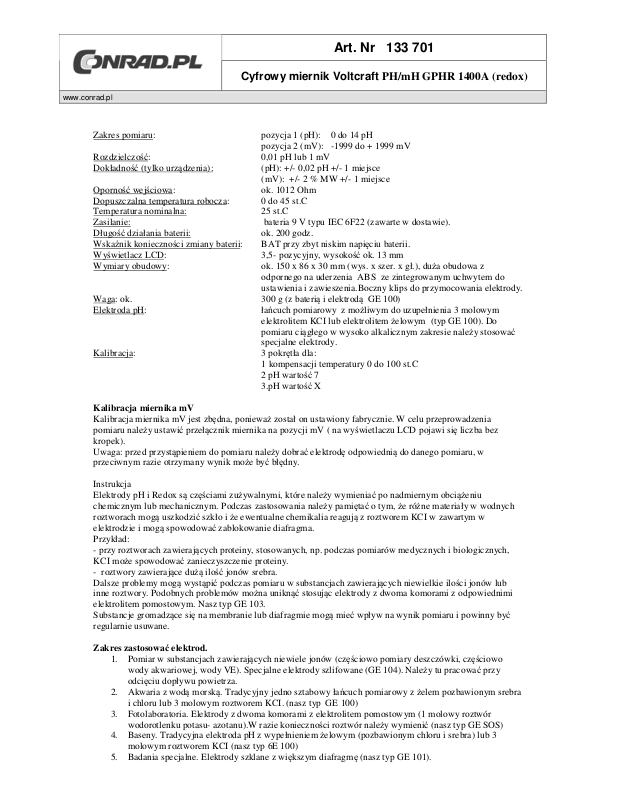

Greisinger GPHR1400A User guide [pl]

Art. Nr 133 701

www.conrad.pl

Zakres pomiaru: pozycja 1 (pH): 0 do 14 pH
pozycja 2 (mV): -1999 do + 1999 mV
Rozdzielczość: 0,01 pH lub 1 mV
Dokładność (tylko urządzenia): (pH): +/- 0,02 pH +/- 1 miejsce
(mV): +/- 2 % MW +/- 1 miejsce
Oporność wejściowa: ok. 1012 Ohm
Dopuszczalna temperatura robocza: 0 do 45 st.C
Temperatura nominalna: 25 st.C
Zasilanie: bateria 9 V typu IEC 6F22 (zawarte w dostawie).
Długość działania baterii: ok. 200 godz.
Wskaźnik konieczności zmiany baterii: BAT przy zbyt niskim napięciu baterii.
Wyświetlacz LCD: 3,5- pozycyjny, wysokość ok. 13 mm
Wymiary obudowy: ok. 150 x 86 x 30 mm (wys. x szer. x gł.), duża obudowa z

Waga: ok. 300 g (z baterią i elektrodą GE 100)
Elektroda pH: łańcuch pomiarowy z możliwym do uzupełnienia 3 molowym

Kalibracja: 3 pokrętła dla:
1 kompensacji temperatury 0 do 100 st.C
2 pH wartość 7

3.pH wartość X

Kalibracja miernika mV

Kalibracja miernika mV jest zbędna, ponieważ został on ustawiony fabrycznie. W celu przeprowadzenia
pomiaru należy ustawić przełącznik miernika na pozycji mV ( na wyświetlaczu LCD pojawi się liczba bez
kropek).
Uwaga: przed przystąpieniem do pomiaru należy dobrać elektrodę odpowiednią do danego pomiaru, w
przeciwnym razie otrzymany wynik może być błędny.

Instrukcja
Elektrody pH i Redox są częściami zużywalnymi, które należy wymieniać po nadmiernym obciążeniu
chemicznym lub mechanicznym. Podczas zastosowania należy pamiętać o tym, że różne materiały w wodnych
roztworach mogą uszkodzić szkło i że ewentualne chemikalia reagują z roztworem KCI w zawartym w
elektrodzie i mogą spowodować zablokowanie diafragma.
Przykład:

- przy roztworach zawierających proteiny, stosowanych, np. podczas pomiarów medycznych i biologicznych,
KCI może spowodować zanieczyszczenie proteiny.

- roztwory zawierające dużą ilość jonów srebra.
Dalsze problemy mogą wystąpić podczas pomiaru w substancjach zawierających niewielkie ilości jonów lub
inne roztwory. Podobnych problemów można uniknąć stosując elektrody z dwoma komorami z odpowiednimi
elektrolitem pomostowym. Nasz typ GE 103.
Substancje gromadzące się na membranie lub diafragmie mogą mieć wpływ na wynik pomiaru i powinny być
regularnie usuwane.

Zakres zastosować elektrod.

1. Pomiar w substancjach zawierających niewiele jonów (częściowo pomiary deszczówki, częściowo
wody akwariowej, wody VE). Specjalne elektrody szlifowane (GE 104). Należy tu pracować przy
odcięciu dopływu powietrza.

2. Akwaria z wodą morską. Tradycyjny jedno sztabowy łańcuch pomiarowy z żelem pozbawionym srebra
i chloru lub 3 molowym roztworem KCI. (nasz typ GE 100)

3. Fotolaboratoria. Elektrody z dwoma komorami z elektrolitem pomostowym (1 molowy roztwór
wodorotlenku potasu- azotanu).W razie konieczności roztwór należy wymienić (nasz typ GE SOS)

4. Baseny. Tradycyjna elektroda pH z wypełnieniem żelowym (pozbawionym chloru i srebra) lub 3
molowym roztworem KCI (nasz typ 6E 100)

5. Badania specjalne. Elektrody szklane z większym diafragmę (nasz typ GE 101).

Cyfrowy miernik Voltcraft PH/mH GPHR 1400A (redox)

odpornego na uderzenia ABS ze zintegrowanym uchwytem do
ustawienia i zawieszenia.Boczny klips do przymocowania elektrody.

elektrolitem KCI lub elektrolitem żelowym (typ GE 100). Do
pomiaru ciągłego w wysoko alkalicznym zakresie należy stosować
specjalne elektrody.

6. Sery, owoce, mięso. Elektrody wtykowe (nasz typ GE 101)

Uwaga czyszczenie: przy pomiarach w serze, mleku lub innych produktach zawierających proteiny
elektrodę należy czyścić za pomocą specjalnego środka czyszczącego.
Tradycyjne czyszczenie: 0,1 molowy roztwór HCI przez min. 5 minut lub środek czyszczący do protein.
Okres użytkowania elektrody wynosi minimum 8-10 miesięcy, przy właściwej konserwacji nawet 2 lata.
Uzależnione jest od celu zastosowania.

Kalibracja miernika pH

Do urządzenia dołączone są 2 kapsuły do utworzenia roztworu kalibracyjnego (roztworu buforowego), 2
plastikowe buteleczki zawierające 100 ml wody destylowanej.
Pomarańczową kapsułę pH 4,0 ostrożnie otworzyć (bez potrząsania) i całą zawartość wlać do butelki. Butelkę
oznaczy ”pH 4,0”. Zawartość zielonej kapsuły pH 7,0 wlać do drugiej kapsuły (postąpić podobnie jak przy pH
4,0). Połówki kapsuły w roztworze zabarwią ciecz na dany kolor odpowiadający wartości pH: pomarańczowy =
pH 4,0; zielony= pH 7,0; niebieski= pH 10,0; bezbarwny (biała kapsuła)= pH 12.
Wartości kalibrowania będą arbitralnie wybrane. W miarę możliwości należy tak skalibrować, aby zakres
kalibracji pokrywał się z zakresem pomiaru. Zaleca się zastosowanie do pomiaru następujących kapsuł
kalibracyjnych.
mniejszy pH 7 : pH 4,0 i pH 7,0
większy pH 7,0: pH 7,0 i pH 12,0
Wtyczkę cinch elektrody pH podłączyć do gniazda urządzenia, a przełącznik miernika ustawić na pozycji pH (
na wyświetlaczu LCD wskazana zostanie liczba z jedną kropką).
Określić temperaturę roztworu buforowego i ustawić środkowym pokrętłem (regulatorem do kompensacji
temperatury 0 do 100 st.C)
1 kreska podziałki odpowiada 10 st.C
Ustawienia pierwszego punktu kalibracji należy przeprowadzić następująco:
Ostrożnie zdjąć osłonkę elektrody ( w osłonce znajduje się woda destylowana).
Elektrodę opłukać wodą destylowaną i ustawić w roztworze buforowym pH 7,0. Odczekać 20 do 30 sek.(aż
wskaźnik pokaże stabilną wartość), następnie zewnętrznym, prawym pokrętłem ustawić wartość 7,00.
Ustawienia drugiego punktu kalibracji należy przeprowadzić następująco:
Elektrody oczyścić wodą destylowaną i ustawić roztworze 4,0. Ponownie odczekać 20 do 30 sek. (aż wskaźnik
pokaże stabilną wartość), następnie zewnętrznym, lewym pokrętłem ustawić wartość 4,0.
Elektrodę ponownie oczyścić wodą destylowaną i ponownie ustawić w roztworze buforowym pH 7,0.
Zewnętrznym, prawym pokrętłem (pH 7)ustawić wartość 7,0. Kalibracja zostanie zakończona.
Jeżeli zamiast pH 4,0 zostanie zastosowany inny roztwór buforowy np. pH 10,0 lub pH 12,0. Lewe pokrętło (pH
X) należy ustawić na tą wartość (ustawienie 2-go punktu kalibracji). Należy uważać, aby prawym pokrętłem (pH
7,0) ustawić wartość 7,0, co jest wymagane przy każdym pomiarze.
Kalibracja powinna być przeprowadzana przed każdym pomiarem. Po zakończeniu pomiaru pokrywę kapsuły
napełnić ponownie destylowaną wodą lub 3-molowym roztworem KCI, a następnie założyć na elektrodę.

Konserwacja i pomiar elektrod złożonych.

1. Aby jak najdłużej zachować sprawność i dokładność elektrody należy przestrzegać następujących punktów:

1.1 Zdjąć osłonę ze szklanej membrany pH. Część szklaną i membranę opłukać w normalnej wodzie. Obydwie
części osuszyć miękką, papierową chusteczką.

1.2 Uwaga szklana membrana powinna być stale wilgotna. Jeżeli elektroda nie jest przez dłuższy czas
wykorzystywana, należy przechowywać ją w 3-molowym roztworze KCI.
Jeżeli szklana membrana jest zbytnio wysuszona, może to ujemnie wpływać na sprawność i czułość urządzenia.
Aby ponownie ją właściwie nawilżyć , należy membranę zanurzyć w 0,1-molowym roztworze HCI i 3­molowym roztworze KCI.

1.3 Chronić membranę przed dotykiem, w przeciwnym razie może dojść do uszkodzenia jej powierzchni.

1.4 Przed zastosowaniem elektrody upewnić się, czy nie powstały pęcherzyki powietrza. W razie konieczności
potrząsnąć elektrodą.

1.5 Przewód i wtyczkę elektrody utrzymywać zawsze w suchym i czystym stanie.

Do czyszczenia elektrody stosować środki przedstawione w poniższej tabeli:

Zabrudzenia Środki czyszczące
Różne osady Łagodny środek myjący
Nieorganiczne osady Środki do czyszczenia szkła
Związki metali 1-molowy roztwór HCI
Oleje, tłuszcze Specjalne środki czyszczące lub rozpuszczalniki

www.conrad.pl
