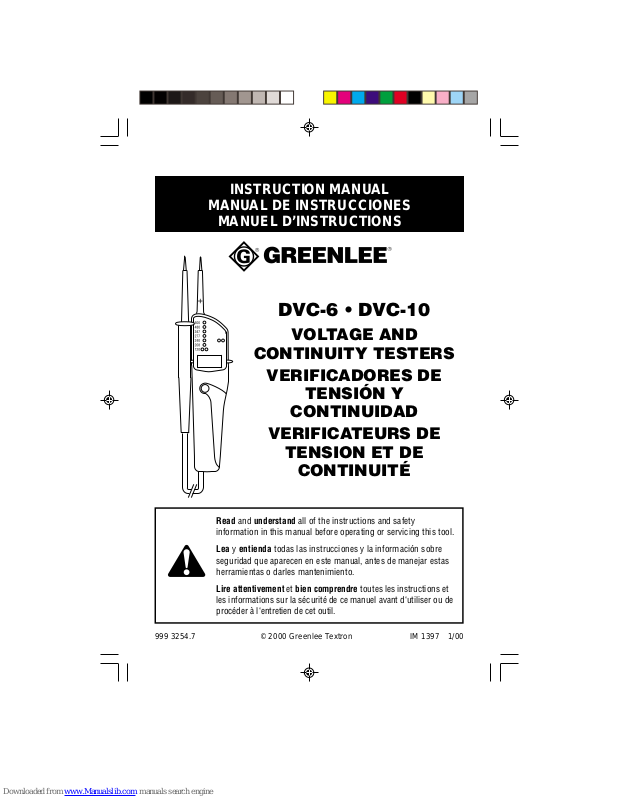

Greenlee DVC-6, DVC-10 Instruction Manual

INSTRUCTION MANUAL

INSTRUCTION MANUAL

MANUAL DE INSTRUCCIONES

MANUEL D’INSTRUCTIONS

DVC-6 • DVC-10

VOLTAGE AND

CONTINUITY TESTERS

VERIFICADORES DE

TENSIÓN Y

CONTINUIDAD

VERIFICATEURS DE

TENSION ET DE

CONTINUITÉ

999 3254.7 © 2000 Greenlee Textron IM 1397 1/00

Read and understand all of the instructions and safety
information in this manual before operating or servicing this tool.

Lea y entienda todas las instrucciones y la información sobre
seguridad que aparecen en este manual, antes de manejar estas
herramientas o darles mantenimiento.

Lire attentivement et bien comprendre toutes les instructions et
les informations sur la sécurité de ce manuel avant d‘utiliser ou de
procéder à l‘entretien de cet outil.

Description

The Greenlee DVC-6 and DVC-10 Voltage and Continuity Testers are intended to measure
voltage, verify continuity, and test diodes. Each model has LEDs to indicate common voltages,
and stow away leads. These testers can trip a ground fault circuit interrupter (GFCI) and are
equipped with a flashlight.

In addition, the DVC-10 has an easy-to-read LCD.

Safety

Safety is essential in the use and maintenance of Greenlee tools and equipment. This
instruction manual and any markings on the tool provide information for avoiding hazards and
unsafe practices related to the use of this tool. Observe all of the safety information provided.

Purpose

This instruction manual is intended to familiarize all personnel with the safe operation and
maintenance procedures for the Greenlee DVC-6 and DVC-10 Voltage and Continuity Testers.

Keep this manual available to all personnel.

Replacement manuals are available upon request at no charge.

and are registered trademarks of Greenlee Textron.

2

KEEP THIS MANUAL

DVC-6 • DVC-10

Important Safety Information

SAFETY ALERT SYMBOL

This symbol is used to call your attention to hazards or unsafe practices which could
result in an injury or property damage. The signal word, defined below, indicates the
severity of the hazard. The message after the signal word provides information for
preventing or avoiding the hazard.

Immediate hazards which, if not avoided, WILL result in severe injury or death.

Hazards which, if not avoided, COULD result in severe injury or death.

Hazards or unsafe practices which, if not avoided, MAY result in injury or property
damage.

Read and understand this material before operating or servicing
this equipment. Failure to understand how to safely operate this
tool can result in an accident causing serious injury or death.

3

Important Safety Information

Electric shock hazard:

Contact with live circuits can result in severe injury or death.

Electric shock hazard:

• Do not use the unit if it is wet or damaged.

• Inspect the test leads before use. They must be clean and dry, and the insulation
must be in good condition

Failure to observe these warnings can result in severe injury or death.

Electric shock hazard:

• Do not apply more than the rated voltage between the input terminals, or between
any input terminal and earth ground.

• Do not contact the test lead tips.

Failure to observe these warnings can result in severe injury or death.

• Do not operate with the case open.

• Before opening the case, remove the test leads from the circuit and shut off the unit.

Failure to observe these warnings can result in severe injury or death.

4

DVC-6 • DVC-10

Important Safety Information

Do not change the measurement function while the test leads are connected to a
component or circuit.

Failure to observe this precaution can result in injury and can damage the unit.

• Do not attempt to repair this unit. It contains no user-serviceable parts.

• Do not expose the unit to extremes in temperature or high humidity. See Specifications.

Failure to observe these precautions can result in injury and can damage the unit.

Unless measuring voltage, shut off and lock out power. Make sure that all capacitors
are discharged. Voltage must not be present.

Using this unit near equipment that generates electromagnetic interference can result
in unstable or inaccurate readings.

5

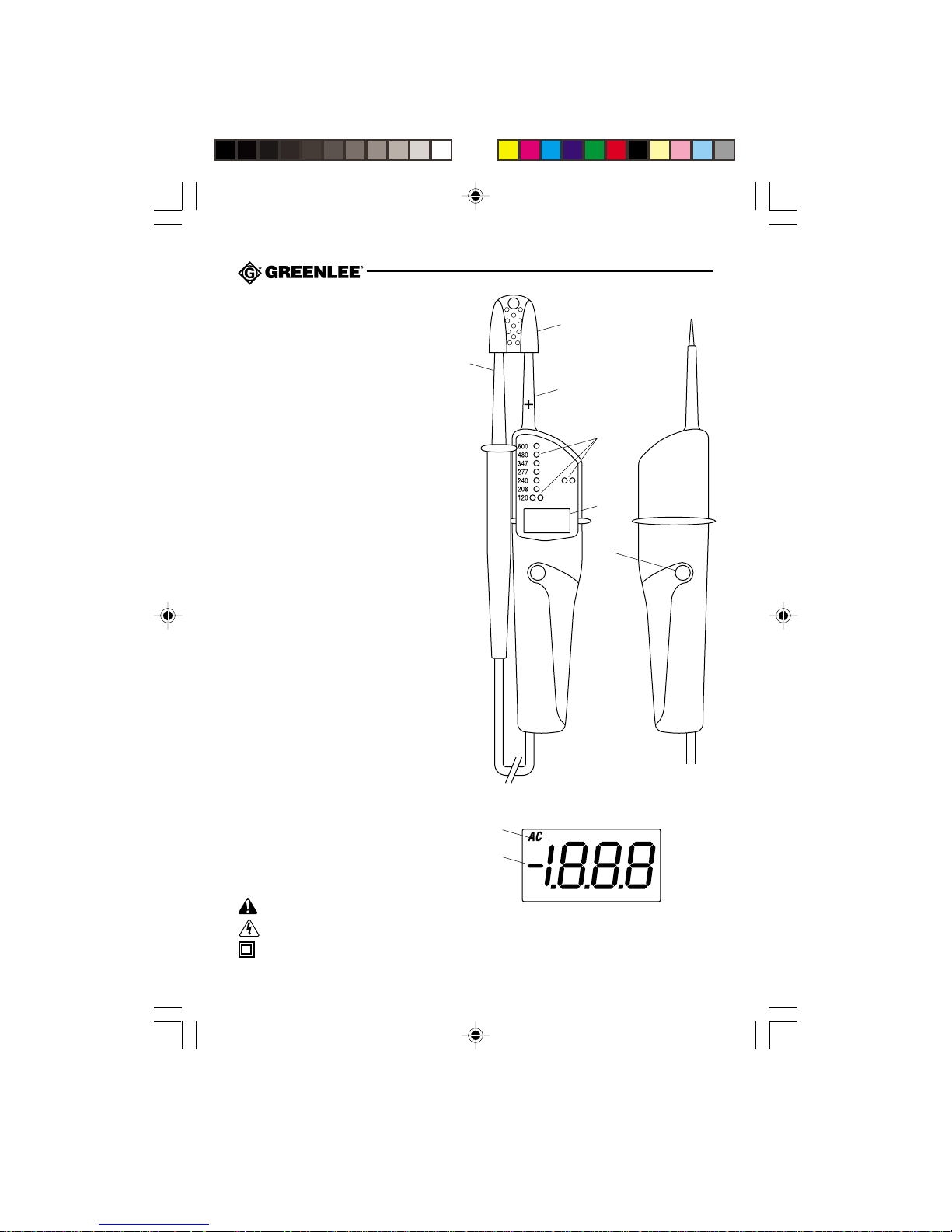

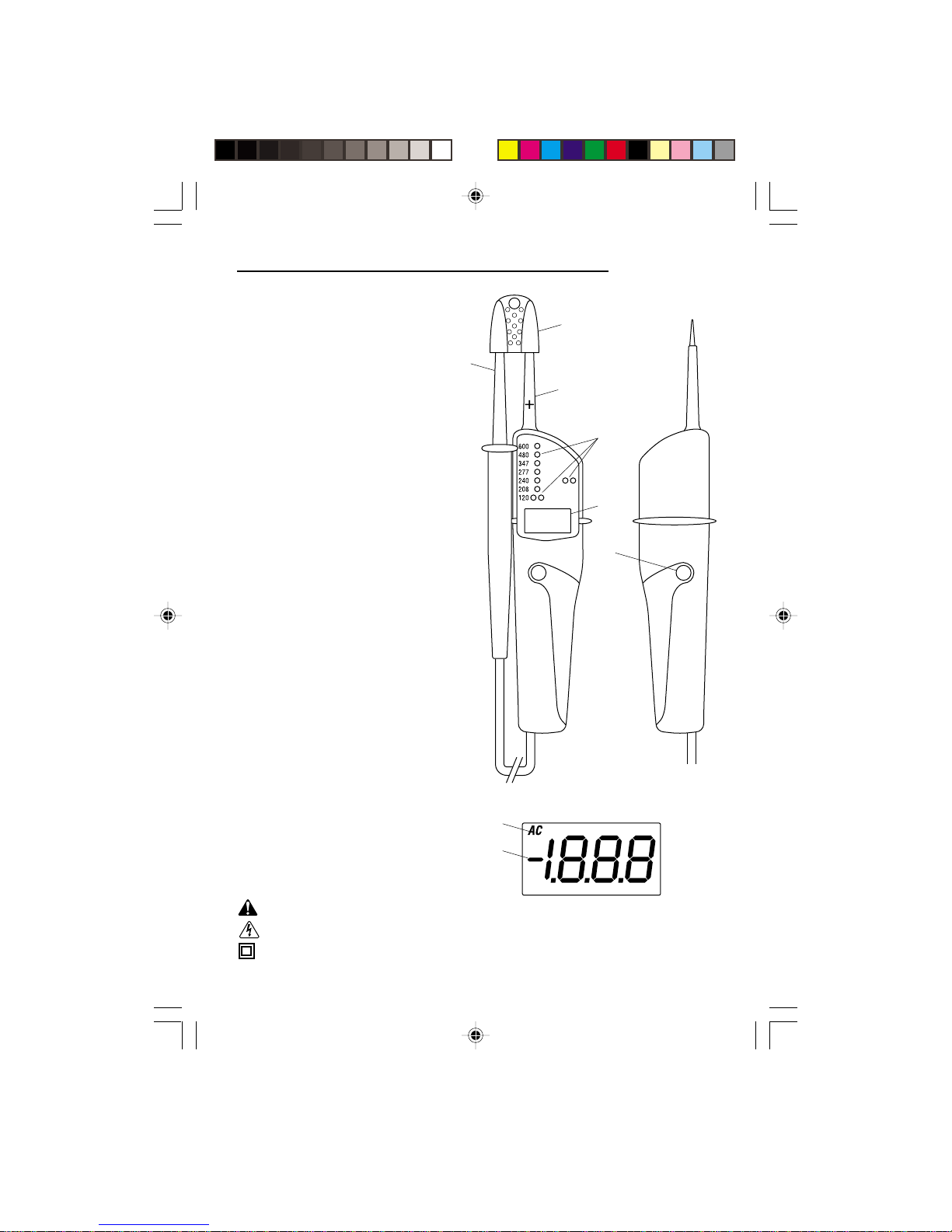

Identification

1. Probe Tip Protector

2. Removable Test Probe (–)

3. Fixed Probe (+)

4. LEDs

5. Display (DVC-10 only)

6. Flashlight/GFCI Test Button

Display Icons

7. AC AC Present

8. — Polarity Indicator

1

2

3

4

5

6

Front Back

7

Symbols on the Unit

Read the instruction manual.

Risk of Electric Shock

Double Insulation

6

8

DVC-6 • DVC-10

Operation

1. See Typical Measurements for illustrations.

2. See the Test Table for test instructions.

3. Test the unit on a known functioning circuit or component.

• If the unit does not function as expected on a known functioning circuit, replace the
batteries.

• If the unit still does not function as expected, send the unit to Greenlee for repair.

4. Take the reading from the unit to be tested. The LEDs illuminate as follows:

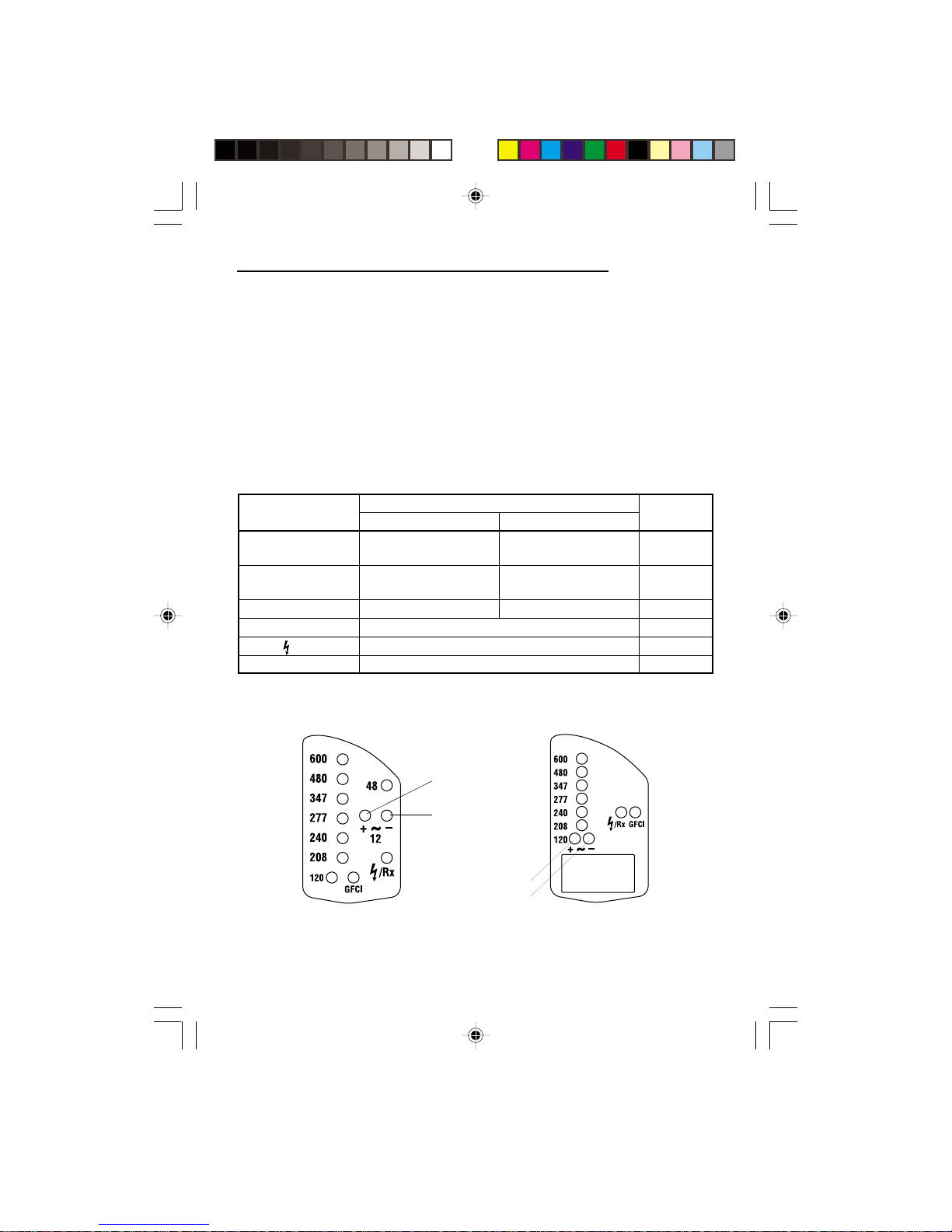

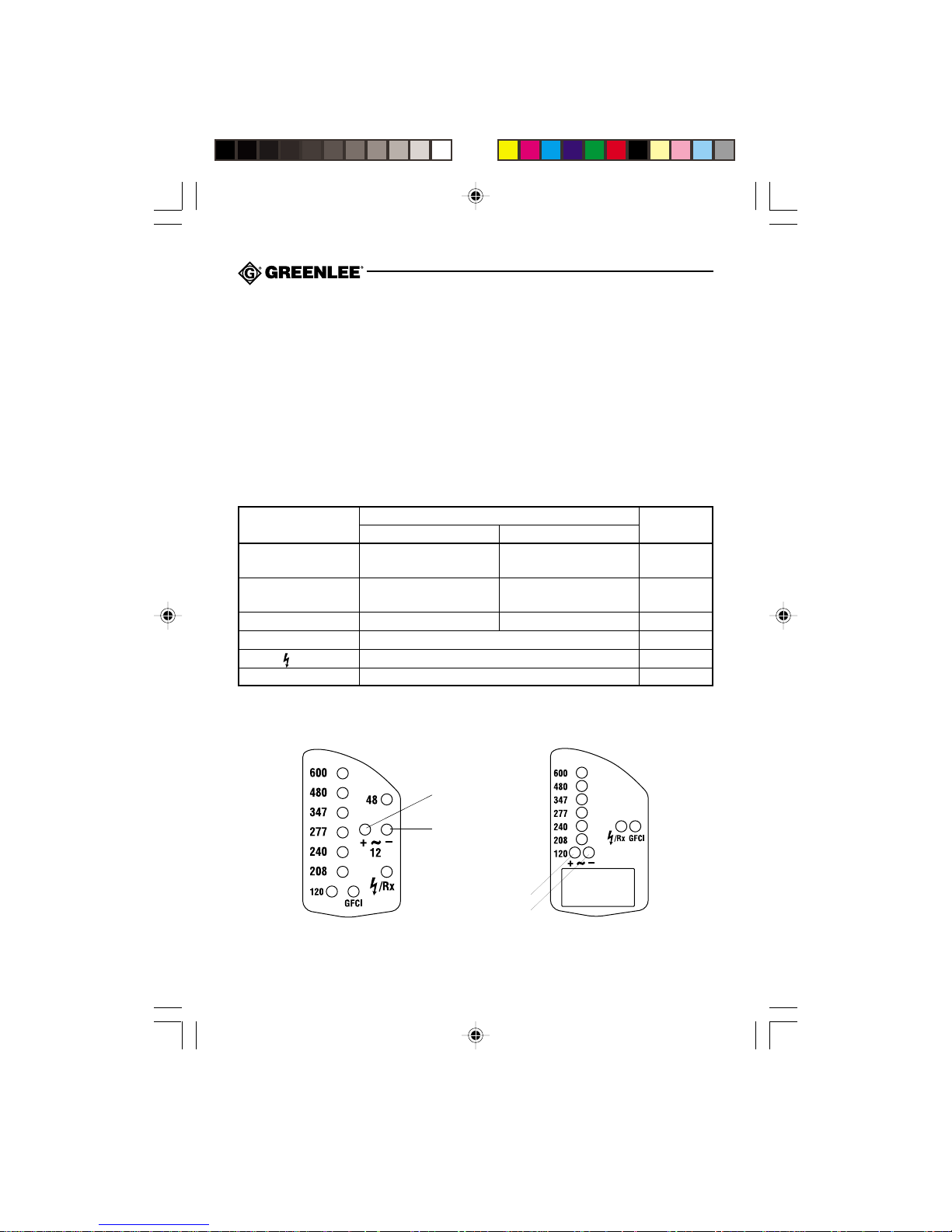

LED Table

LED Illuminated

LED 1

LED 2

LED 1 and LED 2 AC of 12 V or more AC of 120 V or more Warbling

Other Voltage LEDs Approximate voltage level —

/ Rx Continuity or voltage present *

GFCI GFCI test in progress —

*Continuous tone for continuity. Tone for voltage is described above.

DVC-6 DVC-10

Positive (+) DC Positive (+) DC
of 12 V or more of 120 V or more

Negative (–) DC Negative (–) DC
of 12 V or more of 120 V or more

Indication

Continuous

Tone

None

DVC-6

LED 1

LED 2

LED 1

LED 2

DVC-10

7

Operation (cont’d)

Test Table

To test/verify …

Continuity or circuit or circuit of 0 to 1 MΩ

Hot Conductor

Neutral Conductor neutral conductor N/A no indication

Voltage (AC) component or circuit component or circuit voltage of 12 V

(DVC-6) under test under test or greater

Voltage (AC) component or circuit component or circuit voltage of 120 V

(DVC-10) under test under test or greater*

Voltage (DC)

(DVC-6)

Voltage (DC)

(DVC-10)

GFCI hot or live conductor earth ground button on back of

*DVC-10 also displays voltage on LCD.

connect the connect the and the tester

fixed probe to … removable probe to … will indicate

component component tone for resistance

under test under test (approximately)
hot or live

conductor of 100 to 600 V AC

component component voltage of 12 V

or circuit or circuit or greater,

under test under test plus polarity

component component voltage of 120 V

or circuit or circuit or greater,

under test under test plus polarity*

N/A

tone for voltage

Press flashlight

case to test GFCI.

8

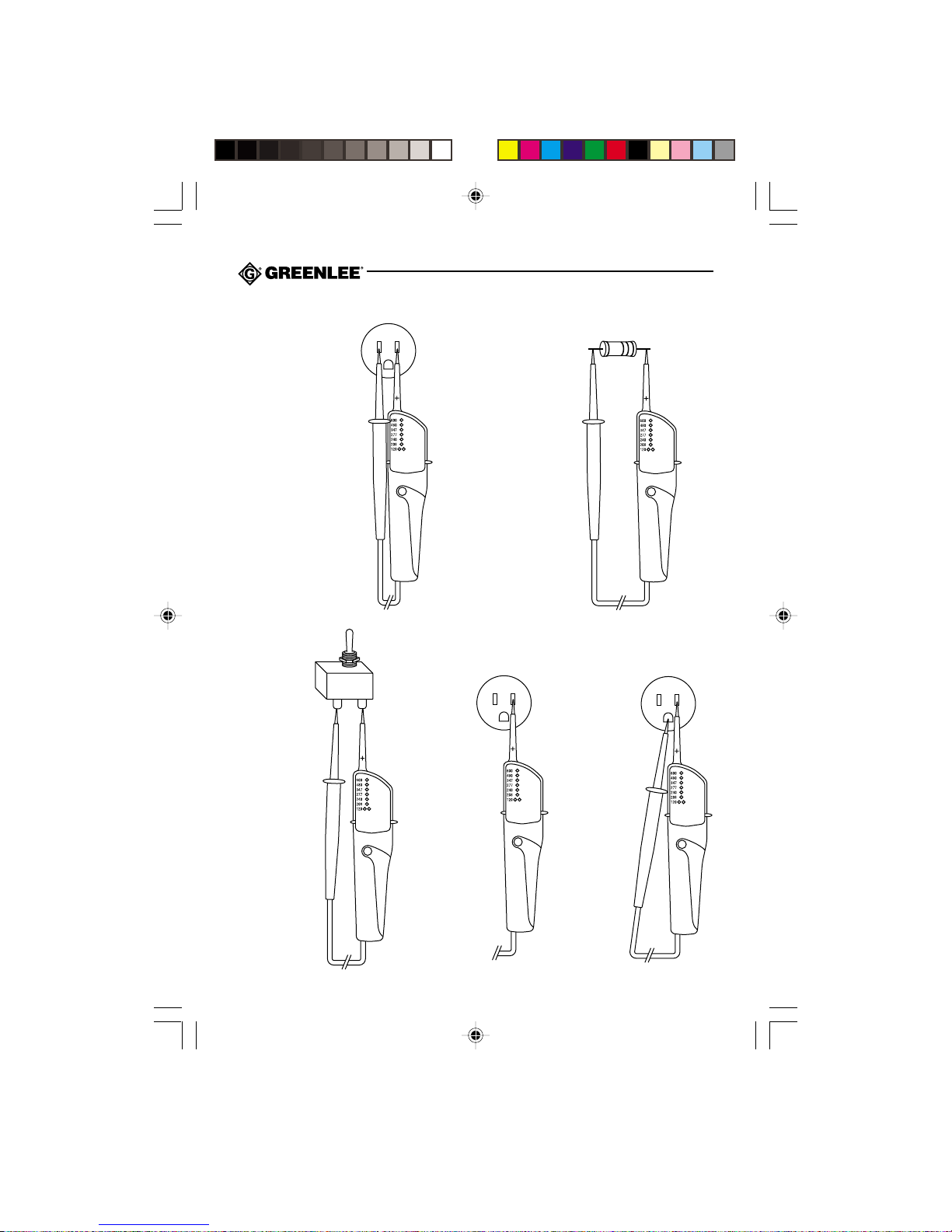

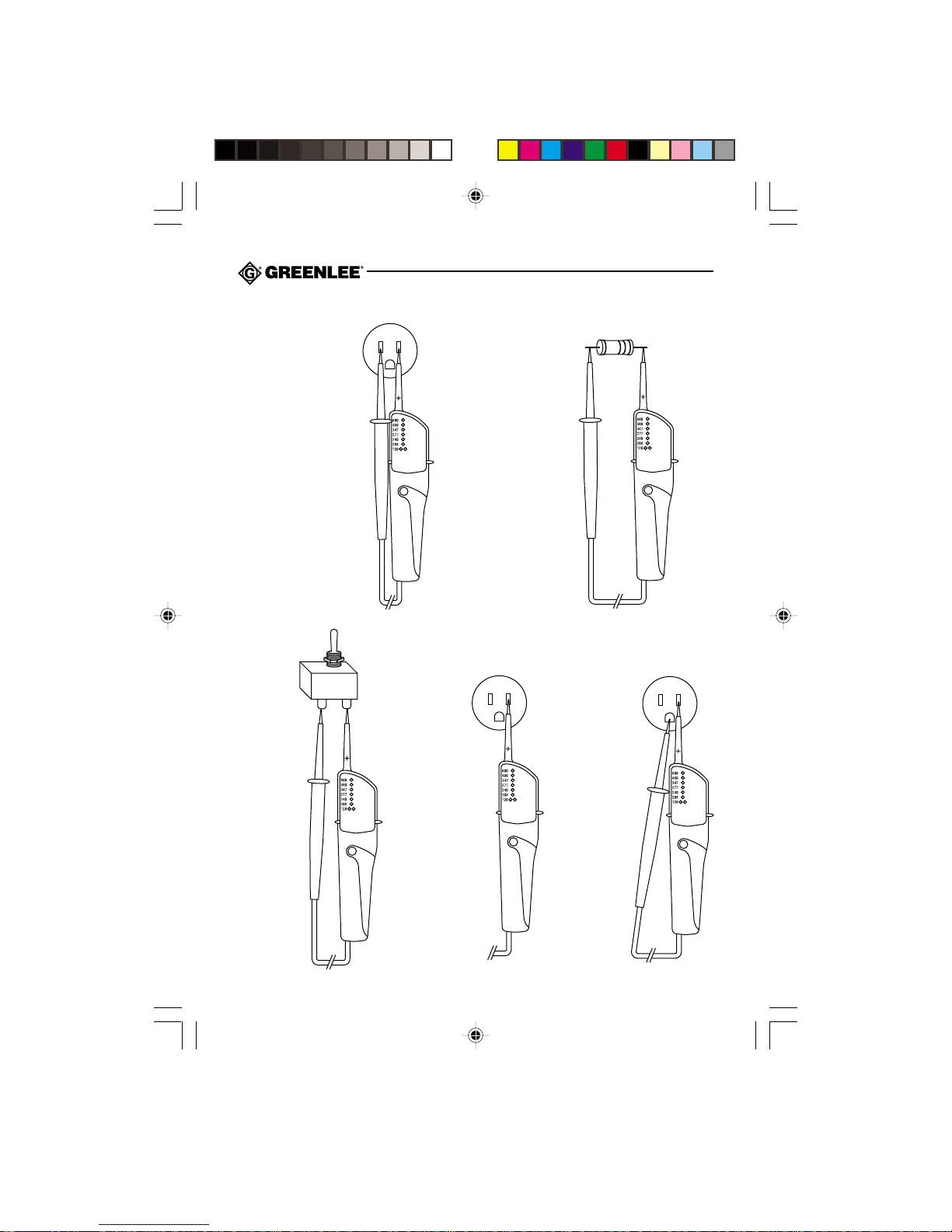

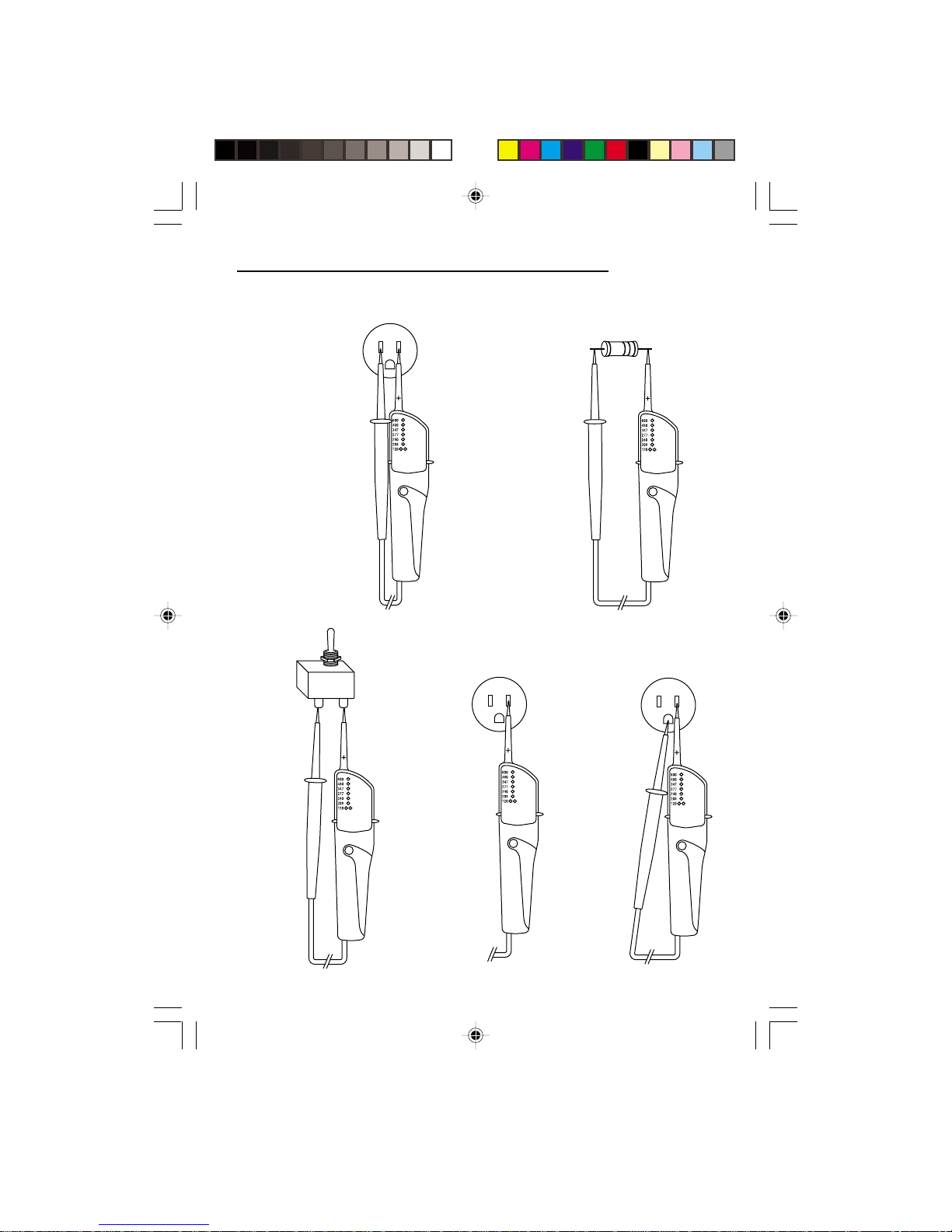

Typical Measurements

DVC-6 • DVC-10

Voltage
Measurement

Continuity
Check

Identifying
Energized
Conductor

Resistance
Measurement

GFCI Test

9

Specifications and Accuracy

DVC-6 and DVC-10

Polarity: Automatic

Voltage Range: 12 to 600 Volts (AC or DC)
Internal Basic Load: 0.7 W at 600 V (approximate)

LED Threshold

LED Min. V Max. V

12 — 10

48 30 40
120 70 100
208 150 180
240 215 220
277 250 265
347 300 330
480 400 450
600 510 570

Frequency Range: 0 to 70 Hz
Test Current: Less than 2 mA

Identifying Energized Conductor: 100 V to 600 V
Frequency Range: 50 to 70 Hz
Indication: Tone

Continuity Test: 0 to 1 MΩ
Test Current: 5 µA (approximate)
Indication: Tone

Diode Test:

Open Circuit Voltage: 1.75 V (approximate)
Test Current: 10 µA (approximate)

Note: The fixed probe is positive when checking diodes and continuity.

GFCI Test:

Test Current: 6 mA ±10% at 120 V
Impedance: 20 KΩ nominal
Maximum Test Time: 30 seconds
Recovery Time: 10 minutes
Internal Load: 0.7 W @ 120 V

10

DVC-6 • DVC-10

Specifications and Accuracy (cont’d)

Operating/Storage Conditions: –10 °C to 55 °C (14 °F to 131 ° F)

0% to 85% relative humidity
Altitude: 2000 m (6500') maximum
Remove batteries before storing.

Battery: Two 1.5 V batteries (AAA, NEDA 24A or IEC LR03)

Overvoltage Protection: Category III, 600 VAC and 600 VDC
Pollution Degree: 2

DVC-6 Only

LEDs: 11

DVC-10 Only

Display: 3-digit LCD (999 maximum count)
LEDs: 10

Voltage Resolution: 1 V (AC or DC)
LCD Accuracy (AC/DC): ± (3% of reading + 3 digits)

Cleaning

Periodically wipe the case with a damp cloth and mild detergent; do not use abrasives
or solvents.

11

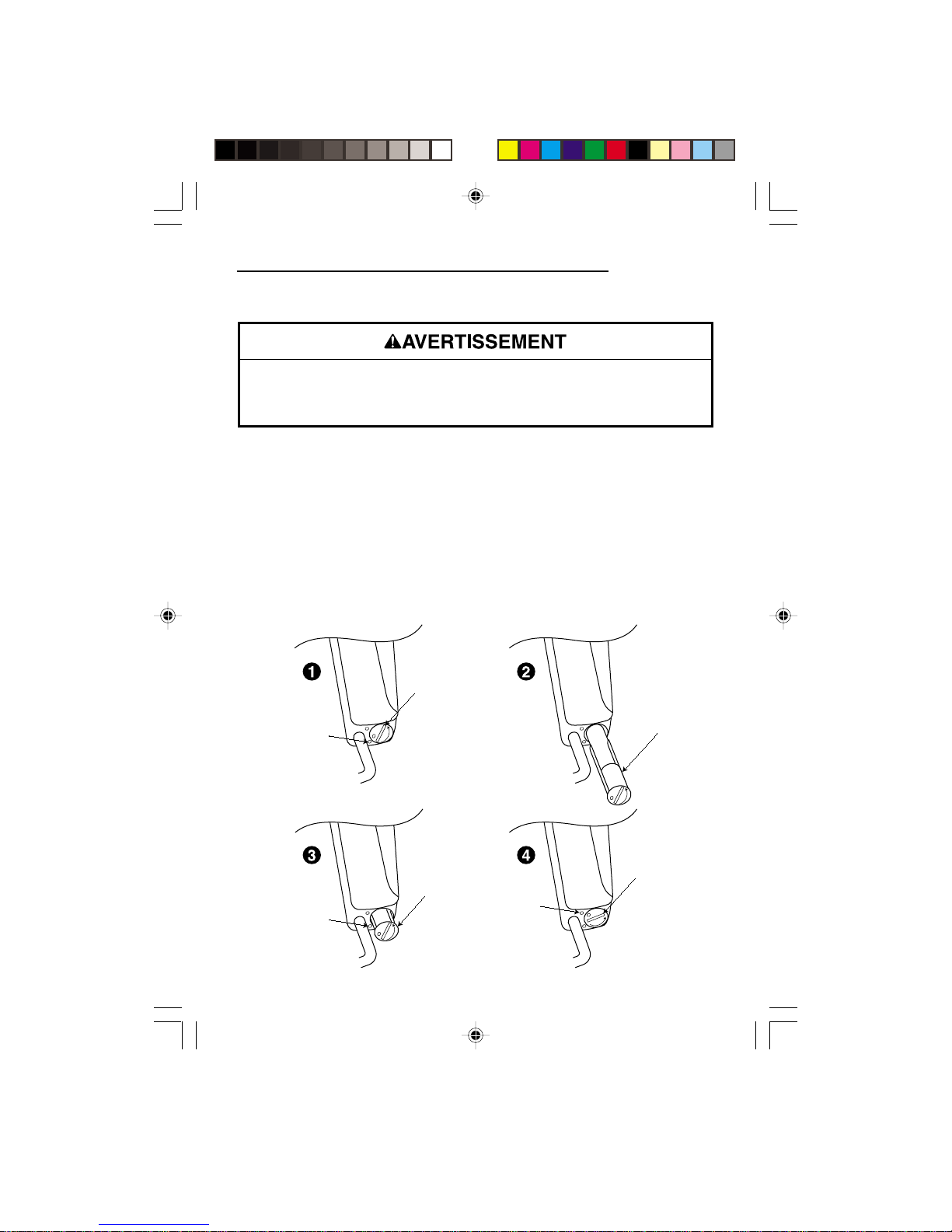

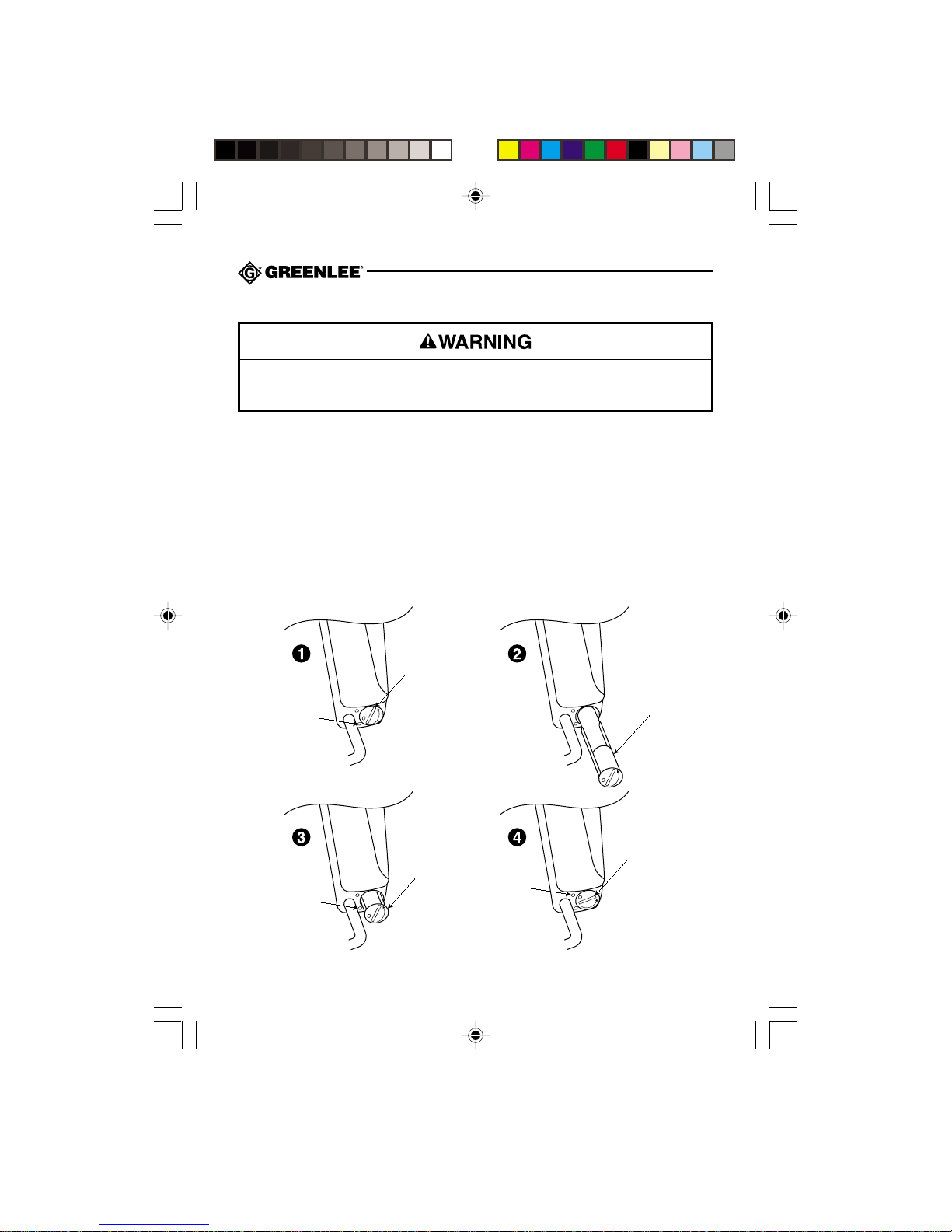

Battery Replacement

Before opening the case, remove the leads from the circuit and shut off the unit.

Failure to observe this warning can result in severe injury or death.

1. Remove the leads from the circuit. Turn the unit OFF, and place the protector over the
probe tips.

2. Insert a screwdriver or coin into the slot of the battery compartment, located in the
bottom of the unit. Turn counterclockwise until the dot on the cover lines up with the
“open” dot on the unit, and carefully push the battery compartment out.

3. Replace the batteries (observe polarity).

4. Slide the battery compartment back into the unit, keeping the dot on the cover aligned
with the “open” dot on the unit. Press and turn clockwise until the dot on the cover lines
up with the “close” dot on the unit.

Insert
screwdriver
and align dots
to open.

“Open” Dot

Push
battery
compartment
out.

“Open” Dot

12

Replace
batteries
and cover,
keeping open
dots aligned.

Insert
screwdriver
and align dots
to close.

“Close” Dot

DVC-6 • DVC-10

Descripción

Los Verificadores de tensión y continuidad modelos DVC-6 y DVC-10 de Greenlee están
diseñados para medir tensión, y verificar continuidad y diodos. Cada modelo incluye diodos
emisores de luz (LED) para indicar tensiones comunes y cables de prueba retráctiles. Estos
verificadores pueden disparar un interruptor de circuito de falla a tierra (GFCI) y están dotados
de una linterna.

Además, el DVC-10 incluye una pantalla de cristal líquido (LCD) fácil de leer.

Acerca de la seguridad

Es fundamental observar métodos seguros al utilizar y dar mantenimiento a las herramientas y
equipo Greenlee. Este manual de instrucciones y todas las marcas que ostenta la herramienta
le ofrecen la información necesaria para evitar riesgos y hábitos poco seguros relacionados
con su uso. Siga toda la información sobre seguridad que se proporciona.

Propósito de este manual

Este manual de instrucciones tiene como propósito familiarizar a todo el personal con los
procedimientos de operación y mantenimiento seguros para los Verificadores de tensión y
continuidad, modelos DVC-6 y DVC-10 de Greenlee.

Manténgalo siempre al alcance de todo el personal.
Puede obtener copias adicionales de manera gratuita, previa solicitud.

y son marcas registradas de Greenlee Textron.

CONSERVE ESTE MANUAL

13

Importante Información sobre Seguridad

SÍMBOLO DE ALERTA
SOBRE SEGURIDAD

Este símbolo se utiliza para indicar un riesgo o práctica poco segura que podría
ocasionar lesiones o daños materiales. Cada uno de los siguientes términos denota la
gravedad del riesgo. El mensaje que sigue a dichos términos le indica cómo puede
evitar o prevenir ese riesgo.

Peligros inmediatos que, de no evitarse, OCASIONARÁN graves lesiones o incluso la
muerte.

Peligros que, de no evitarse, PODRÍAN OCASIONAR graves lesiones o incluso la muerte.

Peligro o prácticas peligrosas que, de no evitarse, PUEDEN OCASIONAR lesiones o
daños materiales.

14

Lea y entienda este documento antes de manejar estas herramientas
o darles mantenimiento. Utilizarlas sin comprender cómo manejarlas
de manera segura podría ocasionar un accidente, y como resultado
de éste, graves lesiones o incluso la muerte.

DVC-6 • DVC-10

Importante Información sobre Seguridad

Peligro de electrocución:
El contacto con circuitos activados puede ocasionar graves

lesiones o incluso la muerte.

Peligro de electrocución:

• No utilice esta unidad si se encuentra mojada o dañada.

• Revise minuciosamente los cables de prueba antes de utilizarlos. Deberán estar
limpios y secos, y su forro aislante deberá hallarse en buenas condiciones.

De no observarse estas advertencias pueden sufrirse graves lesiones o incluso la muerte.

Peligro de electrocución:

• No aplique más de la tensión nominal entre dos terminales de entrada cualesquiera,
o entre una terminal de entrada cualquiera y una conexión a tierra.

• No toque las puntas de los cables de prueba.

De no observarse estas advertencias pueden sufrirse graves lesiones o incluso la muerte.

• No haga funcionar esta unidad con la caja abierta.

• Antes de abrir la caja, retire del circuito los cables de prueba y apague la unidad.

De no observarse estas advertencias pueden sufrirse graves lesiones o incluso la muerte.

15

Importante Información sobre Seguridad

No cambie la función de medición mientras los cables de prueba estén conectados a un
componente o circuito.

De no observarse esta advertencia podrían sufrirse lesiones o daños a la unidad.

• No intente reparar esta unidad, ya que contiene partes que deben recibir
mantenimiento por parte de un profesional.

• No exponga estas unidades a ambientes de temperatura extrema o altos niveles de
humedad; consulte las “Especificaciones”.

De no observarse estas precauciones podrían sufrirse lesiones o daños a la herramienta.

A menos que vaya a medir tensión, apague y bloquee la energía. Asegúrese de que
todos los condensadores estén totalmente sin carga. No debe haber tensión alguna.

Al utilizar esta unidad cerca de equipo que genere interferencia electromagnética quizá
se obtenga una lectura inexacta e inestable.

16

Identificación

1. Protector para Punta de Sonda

2. Sonda de prueba desmontable (–)

3. Sonda fija (+)

4. Diodos emisores de luz (LED)

5. Pantalla (DVC-10 solamente)

6. Linterna/Botón de Verificación de GFCI

DVC-6 • DVC-10

1

2

3

4

5

6

Iconos de la pantalla

7. AC CA Presente

8. — Indicador de polaridad

Símbolos en la unidad

Lea el manual de instrucciones
Peligro de electrocución
Doble forro aislante

Parte
frontal

7

8

Parte

posterior

17

Operación

1. Véase la sección “Mediciones más comunes” para las ilustraciones de las aplicaciones
más comunes.

2. Véase la “Tabla de verificación” en relación con las instrucciones para efectuar verificaciones.

3. Pruebe la unidad en un circuito o componente que se sabe está funcionando perfectamente.

• Si la unidad no funciona como debería en un circuito que se sabe está funcionando

perfectamente, reemplace las pilas.

• Si sigue sin funcionar como debería, devuélvala a Greenlee a fin de que sea reparada.

4. Anote la lectura de la unidad que se está verificando. Los LED se iluminarán de la
siguiente manera:

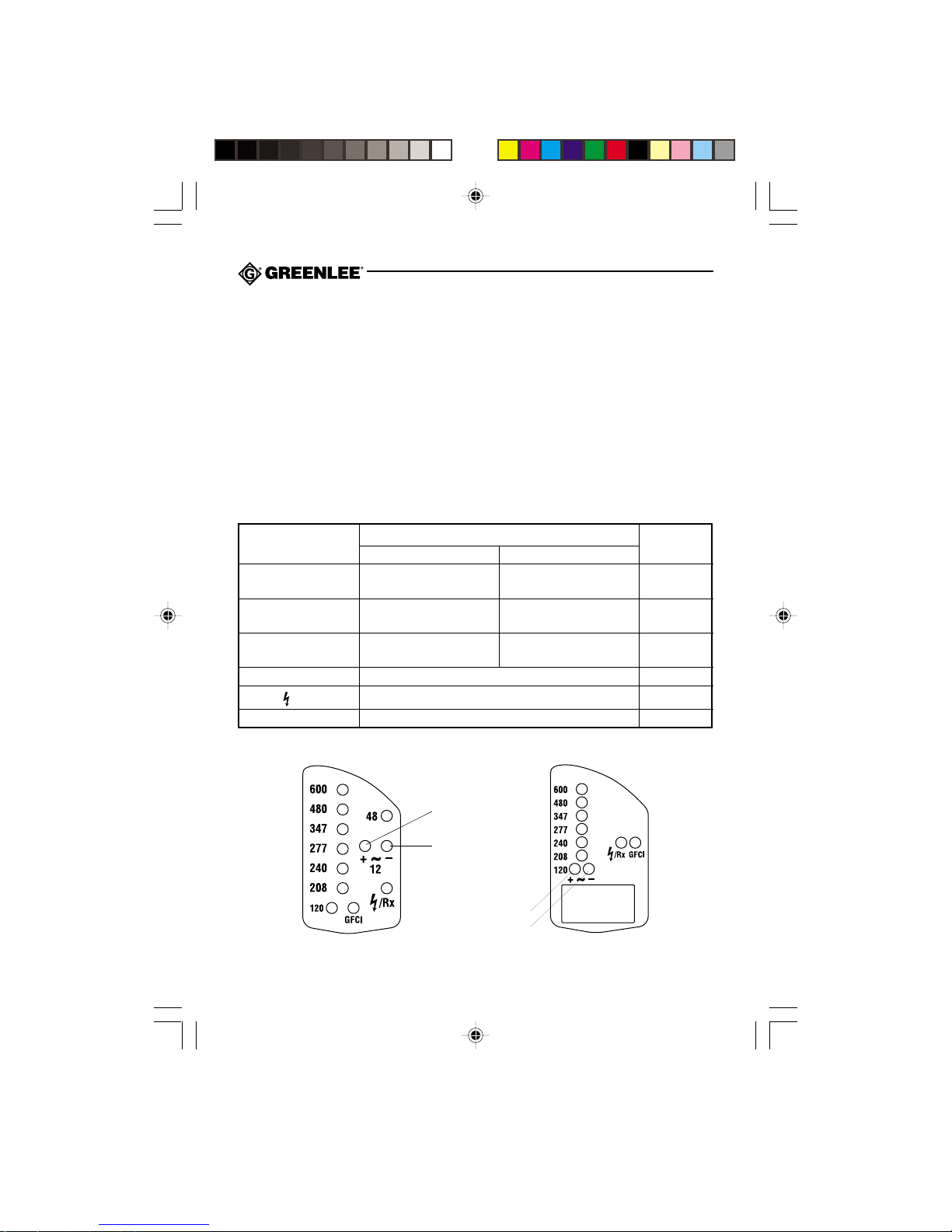

Tabla de los LED

LED iluminado

LED 1

LED 2

LED 1 y LED 2 CA de 12V o más CA de 120V o más

Otros LED de tensión Nivel de tensión aproximado —

/ Rx Continuidad o tensión presente *

GFCI Verificación de GFCI en progreso —

*Tono continuo para continuidad. El tono para tensión se describe arriba.

DVC-6 DVC-10

Positivo (+) CC Positivo (+) CC

de 12V o más de 120V o más

Negativo (–) CC Negativo (–) CC

de 12V o más de 120V o más

Indicación

Tono

Ninguno

Continuo

Vibración de

frecuencia

18

DVC-6

LED 1

LED 2

LED 1

LED 2

DVC-10

DVC-6 • DVC-10

Operación (continuación)

Tabla de verificación

Para probar/ conecte el conecte el sonda y el verificador

verificar … sonda fija a … desmontable a... indicará

Continuidad o circuito o circuito de 0 a 1 MΩ

Conductor cargado

Conductor neutro conductor neutro N/A no hay indicación

Tensión (CA) componente o circuito componente o circuito tensión de 12V

(DVC-6) bajo prueba bajo prueba o mayor

Tensión (CA) componente o circuito componente o circuito tensión de 120V

(DVC-10) bajo prueba bajo prueba o mayor*

Tensión (CC)

(DVC-6)

Tensión (CC)

(DVC-10)

GFCI

*El DVC-10 también muestra tensión en LCD.

componente componente tono para resistencia

bajo prueba bajo prueba (aproximadamente)

cargado o energizado

conductor de 100 a 600V CA

componente componente tensión de 12V

o circuito o circuito o mayor,

bajo prueba bajo prueba más polaridad

componente componente tensión de 120V

o circuito o circuito o mayor,

bajo prueba bajo prueba más polaridad*

conductor cargado

o energizado posterior de la caja

N/A

conexión a tierra

tono para tensión

Oprima linterna

botón en la parte

para probar GFCI.

19

Mediciones más comunes

Medición de
tensión

Verificación de
continuidad

Identificación
de un
conductor
activado

Medición de
resistencia

Verificación
de GFCI

20

Especificaciones y Precisión

DVC-6 y DVC-10

Polaridad: Automática
Escala de tensión: 12 a 600 voltios (CA o CC)

Carga interna básica: 0,7 W a 600V (aproximadamente)

Umbral de LED

LED V mín. V máx.

12 — 10

48 30 40
120 70 100
208 150 180
240 215 220
277 250 265
347 300 330
480 400 450
600 510 570

Escala de frecuencia: 0 a 70 Hz
Corriente de verificación: menos de 2 mA

Identificación de conductor activado: 100V a 600V
Escala de frecuencia: 50 a 70 Hz
Indicación: se emite un tono

Verificación de continuidad: 0 a 1 MΩ
Corriente de verificación: 5 µA (aproximadamente)
Indicación: se emite un tono

Verificación de diodo:

Tensión de circuito abierto: 1,75V (aproximadamente)
Corriente de verificación: 10 µA (aproximadamente)

Nota: La sonda fija es positiva al verificar diodos y continuidad.

Verificación de GFCI

Corriente de verificación: 6 mA ±10% a 120V
Impedancia: 20 KΩ nominal
Tiempo de verificación máximo: 30 segundos
Tiempo de recuperación: 10 minutos
Carga interna: 0,7 W @ 120V

DVC-6 • DVC-10

21

Especificaciones y Precisión (continuación)

Condiciones de Operación/Almacenamiento: –10°C a 55°C (14°F a 131°F)

0% a 85% de humedad relativa
Altura: 2.000 m (6.500 pies) máximo

Retire las pilas antes de guardar la unidad.
Pila: Dos pilas de 1,5V (AAA, NEDA 24 A o IEC LR03)
Protección de sobretensión: Categoría III, 600V CA y 600V CC

Grado de contaminación: 2

DVC-6 solamente

LED: 11

DVC-10 solamente

Pantalla: de cristal líquido (LCD), de tres dígitos (resolución máxima de 999 puntos)
LED: 10

Resolución de tensión: 1V (CA o CC)
Precisión de LCD (CA/CC): ± (3% de lectura + 3 dígitos)

Limpieza

Limpie periódicamente la caja utilizando un paño húmedo y detergente suave; no utilice
abrasivos ni solventes.

22

DVC-6 • DVC-10

Cómo reemplazar la pila

Antes de abrir la caja, retire del circuito los cables de prueba y apague la unidad que esté

utilizando.

De no observarse esta advertencia pueden sufrirse graves lesiones o incluso la muerte.

1. Desconecte los cables de prueba del circuito. Apague la unidad y coloque el protector

sobre las puntas de la sonda.

2. Introduzca un destornillador o moneda en la ranura del compartimiento de las pilas,

ubicado en la parte inferior de la unidad. Gire en sentido contrario a las manillas del reloj
hasta que el punto en la tapa quede alineado con el punto “abierto” en la unidad, y con
cuidado empuje el compartimiento de las pilas hacia afuera.

3. Reemplace las pilas (fíjese en la polaridad).

4. Deslice el compartimiento de la batería nuevamente en la unidad, manteniendo el punto

en la tapa alineado con el punto “abierto” en la unidad. Oprima y gire en el sentido de las
manillas del reloj hasta que el punto en la tapa quede alineado con el punto “cerrado” en
la unidad.

Punto
“abierto”

Punto
“abierto”

Introduzca un
destornillador y
alinee los puntos
para abrir.

Reemplace las
pilas y la tapa,
manteniendo los
puntos abiertos
alineados.

Punto
“cerrado”

Empuje el
compartimiento
de las pilas
hacia afuera.

Introduzca un
destornillador y
alinee los puntos
para cerrar.

23

24

DVC-6 • DVC-10

Description

Les vérificateurs de tension et de continuité DVC-6 et DVC-10 de Greenlee sont conçus pour
mesurer la tension et vérifier la continuité ainsi que les diodes. Chaque modèle est doté de
DEL qui indiquent la tension courante ; il est aussi muni de fils rangeables. Ces vérificateurs
peuvent déclencher un disjoncteur de fuite à la terre (Ground Fault Circuit Interrupter [GFCI])
et sont équipés d’une lampe de poche intégrée.

De plus, le DVC-10 est muni d’un afficheur facile à lire.

Sécurité

Lors de l’utilisation et de l’entretien des outils et des équipements de Greenlee, votre sécurité
est une priorité. Ce manuel d’instructions et toute étiquette sur l’outil fournit des informations
permettant d’éviter des dangers ou des manipulations dangereuses liées à l’utilisation de cet
outil. Suivre toutes les consignes de sécurité indiquées.

Dessein

Ce manuel d’instructions est conçu pour que le personnel puisse se familiariser avec les
méthodes d’utilisation et d’entretien sûres des vérificateurs de tension et de continuité DVC-6
et DVC-10 de Greenlee.

Mettre ce manuel à la disposition de tous les employés.
On peut obtenir des exemplaires gratuits sur simple demande.

et sont des marques déposées de Greenlee Textron.

CONSERVER CE MANUEL

25

Consignes de sécurité importantes

SYMBOLE
D’AVERTISSEMENT

Ce symbole met en garde contre les risques et les manipulations dangereuses pouvant
entraîner des blessures ou l’endommagement du matériel. Le mot indicateur, défini ci­dessous, indique la gravité du danger. Le message qui suit le mot indicateur indique
comment empêcher le danger.

Danger immédiat qui, s’il n’est pas pris en considération ENTRAINERA des blessures
graves, voire mortelles.

Danger qui, s’il n’est pas pris en considération, POURRAIT entraîner des blessures
graves, voire mortelles.

Dangers ou manipulations dangereuses qui, s’ils ne sont pas pris en considération,
POURRAIENT EVENTUELLEMENT entraîner des dommages à la propriété ou causer
des blessures.

26

Lire attentivement et bien comprendre cette documentation
avant d‘utiliser ou de procéder à l‘entretien de cet équipement.
Négliger de comprendre comment utiliser cet outil en toute
sécurité, peut entraîner un accident et provoquer des blessures
graves, voire mortelles.

DVC-6 • DVC-10

Consignes de sécurité importantes

Risques de décharge électrique :
Un contact avec des circuits sous tension peut entraîner des

blessures graves, voire mortelles.

Risques de décharge électrique :

• Ne pas utiliser cet appareil s’il est mouillé ou endommagé.

• Vérifier les fils d’essai avant de les utiliser. Ils doivent être propres et secs et
l’isolation doit être en bon état.

L’inobservation de ces consignes peut entraîner des blessures graves, voire mortelles.

Risques de décharge électrique :

• Ne pas appliquer plus que la tension nominale entre les bornes d’entrée, ou entre
une borne d’entrée et une prise de terre.

• Ne pas toucher les extrémités des fils d’essai.

L’inobservation de ces consignes peut entraîner des blessures graves, voire mortelles.

• Ne pas utiliser lorsque le boîtier est ouvert.

• Avant d’ouvrir le boîtier, retirer les fils d’essai du circuit et mettre l’appareil hors tension.

L’inobservation de ces consignes peut entraîner des blessures graves, voire mortelles.

27

Consignes de sécurité importantes

Ne pas modifier la fonction de mesure pendant que les fils d’essai sont connectés à un
composant ou à un circuit.

L’inobservation de cette consigne peut endommager l’appareil et entraîner des blessures.

• Ne pas tenter de réparer cet appareil. Il ne comporte aucune pièce pouvant être
réparée.

• Ne pas exposer l’appareil à des températures ou à une humidité extrêmes. Voir les
spécifications.

L’inobservation de ces consignes peut endommager l’appareil et entraîner des blessures.

Sauf si l’on mesure la tension ou le courant, mettre hors tension et verrouiller la source
d’alimentation. S’assurer que tous les condensateurs sont déchargés. Aucune tension
ne doit être présente.

L’utilisation de cet appareil à proximité d’équipements qui génèrent des interférences
électromagnétiques peut produire des lectures instables ou erronées.

28

Identification

1. Protection pour l’embout du capteur.

2. Capteur amovible (-)

3. Capteur fixe (+)

4. DEL

5. Affichage (DVC-10 seulement)

6. Lampe de poche/Bouton de vérification
GFCI

DVC-6 • DVC-10

1

2

3

4

5

6

Icônes de l’afficheur

7. AC c.a. présent

8. — Indicateur de polarité

Symboles apparaissant
sur l’appareil

Lire le manuel d’instructions.
Risques de décharge électrique
Isolation double

Avant Arrière

7

8

29

Utilisation

1. Se reporter aux mesures types pour voir des illustrations.

2. Le tableau de vérification contient des instructions relatives à la vérification.

3. Vérifier l’appareil sur un circuit ou sur un composant connu.

• Si l’appareil ne fonctionne pas comme prévu sur un circuit dont le fonctionnement est connu,

remplacer les piles.

• Si l’appareil ne fonctionne toujours pas comme prévu, le renvoyer à Greenlee pour qu’il soit

réparé.

4. Lire l’appareil à vérifier. Les DEL s’allument comme suit :

Tableau des DEL

DEL allumée

DEL 1

DEL 2

DEL 1 et DEL 2 c.a. de 12 V ou plus c.a. de 120 V ou plus Mélodie

Autres DEL de tension Niveau de tension approximatif —

/ Rx Continuité ou tension présente *

GFCI Vérification de GFCI en cours —

*Tonalité continue pour la continuité La tonalité pour la tension est décrite plus haut.

DVC-6 DVC-10

c.c. positif (+) c.c positif (+)

de 12 V ou plus de 120 V ou plus

c.c. négatif (-) c.c. négatif (-)

de 12 V ou plus de 120 V ou plus

Indication

Tonalité

Continu

Aucun

30

DVC-6

DEL 1

DEL 2

DEL 1

DEL 2

DVC-10

DVC-6 • DVC-10

Utilisation (suite)

Tableau de vérification

À vérifier/ connecter le connecter le et le vérificatreur

tester … capteur fixe à … capteur amovible à … indique

Continuité ou circuit ou circuit de 0 à 1 MΩ

Conducteur chaud

Conducteur neutre conducteur neutre S/O aucune indication

Tension (c.a.) composant ou circuit composant ou circuit tension de 12 V

(DVC-6) en vérification en vérification ou plus

Tension (c.a.) composant ou circuit composant ou circuit tension de 120 V

(DVC-10) en vérification en vérification ou plus*

Tension (c.c.)

(DVC-6)

Tension (c.c.)

(DVC-10)

GFCI

*Le DVC-10 indique également la tension sur son afficheur.

composant composant tonalité de résistance

en vérification en vérification (approximativement)

conducteur

chaud ou sous tension de 100 à 600 V.c.a.

composant composant tension de 12 V

ou circuit ou circuit ou plus,

en vérification en vérification plus polarité

composant composant tension de 120 V

ou circuit ou circuit ou plus,

en vérification en vérification plus polarité*

conducteur chaud

ou sous tension à l’arrière du boîtier

S/O

prise de terre

tonalité pour la tension

Appuyer sur le bouton
de la lampe de poche

pour vérif. GFCI.

31

Mesures types

Mesure de la
tension

Vérification
de la
continuité

Indentification
d’un conducteur
sous tension

Mesure de la
résistance

Vérification
du GFCI

32

DVC-6 • DVC-10

Spécifications et précision

DVC-6 et DVC-10

Polarité : Automatique
Plage de tension : 12 à 600 volts (c.a. ou c.c.)

Charge interne de base : 0,7 W à 600 V (approximativement)

Seuil des DEL

DEL V min. V max.

12 — 10

48 30 40
120 70 100
208 150 180
240 215 220
277 250 265
347 300 330
480 400 450
600 510 570

Plage de fréquence : 0 à 70 Hz
Vérification du courant : Moins de 2 mA

Identification des conducteurs sous tension : 100 à 600 V
Plage de fréquence : 50 à 70 Hz
Indication : Tonalité

Vérification de la continuité : 0 à 1 MΩ
Vérification du courant : 5 µA (approximativement)
Indication : Tonalité

Vérification de la diode :

Tension du circuit ouvert : 1,75 V (approximativement)
Vérification du courant : 10 µA (approximativement)

Remarque : Le capteur fixe est positif lors de la vérification des diodes et de la continuité.

Vérification du GFCI :

Vérification du courant : 6 mA ±10 % à 120 V
Impédance : 20 KΩ nominal
Temps de vérification maximal : 30 secondes
Temps de récupération : 10 minutes
Charge interne : 0,7 W à 120 V

33

Spécifications et précision (suite)

Conditions d’entreposage/d’utilisation : -10 à 55 °C (14 à 131 °F)

0 à 85 % d’humidité relative
Altitude : 2 000 m (6 500 pi) maximum

Retirer les piles avant d’entreposer.
Pile : deux piles de 1,5 volt (AAA, NEDA 24 A ou IEC LR03)
Protection contre la surtension : Catégorie III, 600 V.c.a. et 600 V.c.c.

Degré de pollution : 2

DVC-6 uniquement

DEL : 11

DVC-10 uniquement

Affichage : 3 chiffres sur DEL (compte maximum de 999)
DEL : 10

Résolution de la tension : 1 V (c.a. ou c.c.)
Précision d’affichage (c.a./c.c.) : ± (3 % de la lecture + 3 chiffres)

Nettoyage

Nettoyer régulièrement le boîtier avec un chiffon humide et un détergent doux. Ne pas utiliser
de produits abrasifs ou de solvants.

34

DVC-6 • DVC-10

Remplacement de la pile

Avant d’ouvrir le boîtier, retirer les fils conducteurs du circuit et mettre l’appareil hors

tension.

L’inobservation de cette consigne peut entraîner des blessures graves, voire mortelles.

1. Retirer les fils conducteurs du circuit. Éteindre l’appareil (OFF) et placer le protecteur sur

les embouts de capteur.

2. Insérer un tournevis ou une pièce de monnaie dans la fente du compartiment à pile, situé

au bas de l’appareil. Tourner dans le sens antihoraire jusqu’à ce que le point situé sur le
couvercle s’aligne avec le point « ouvert » situé sur l’appareil et retirer (en poussant) avec
précaution le compartiment de la pile.

3. Remplacer les piles (suivre la polarité).

4. Glisser le compartiment à pile dans l’appareil en maintenant le point, situé sur le

couvercle, aligné avec le point « ouvert » situé sur l’appareil. Appuyer et tourner dans le
sens horaire jusqu’à ce que le point situé sur le couvercle s’aligne avec le point « ouvert »
situé sur l’appareil.

Insérez le
tournevis et
alignez les points
pour ouvrir.

Point
« Ouvert »

Retirez le
compartiment
à pile.

Point
« Ouvert »

Replacez les piles
et le couvercle, en
gardant les points
« Ouvert » alignés.

Insérez le
tournevis et
alignez les points
pour fermer.

Point
« Fermé »

35

Lifetime Limited Warranty

Greenlee warrants to the original purchaser of these goods for use that these products will be free from defects in
workmanship and material for their useful life, excepting normal wear and abuse. This warranty is subject to the
same terms and conditions contained in Greenlee’s standard one-year limited warranty.

For all Test Instrument repairs, ship units Freight Prepaid to:
Greenlee Textron, 4411 Boeing Drive, Rockford, IL 61109-2932 USA.

Mark all packages: Attention TEST INSTRUMENT REPAIR. For items not covered under warranty (such as
dropped, abused, etc.), repair cost quote available upon request.

Note: Prior to returning any test instrument, please check replaceable batteries or make sure the battery is at full charge.

Garantía limitada de por vida

Greenlee garantiza al comprador original de estos productos para su uso que estos productos estarán libres de
defectos de mano de obra y materiales durante toda su vida útil, exceptuando el desgaste normal y el abuso. Esta
garantía está sujeta a los mismos términos y condiciones contenidas en la garantía estándar limitada de Greenlee
de un año de duración.

Para reparación de instrumentos de medición, envíe las unidades con flete pagado a:
Greenlee Textron, 4411 Boeing Drive, Rockford, IL 61109-2932 EE. UU.

Marque todos los paquetes: Atención TEST INSTRUMENT REPAIR (Reparación de instrumentos de medición).
Para artículos no cubiertos por la garantía (tales como los que se han dejado caer o han sido maltratados, etc.) se
puede cotizar el costo de la reparación a pedido.

Nota: Antes de enviar cualquier instrumento de prueba, revise por favor las baterías o asegúrese de que estén
totalmente cargadas.

Garantie á vie limitée

La société Greenlee garantit à l’acheteur d’origine de ces produits que ces derniers ne comportent aucun défaut
d’exécution ou de matériau pour la durée de leur vie utile, sauf l’usure normale. Cette garantie est assujettie aux
mêmes conditions que celles contenues dans les modalités et conditions de la garantie limitée standard d’un an de
Greenlee.

Pour toutes les réparations d’instruments de mesure, expédiez l’appareil en port payé à l’adresse suivante :
Greenlee Textron, 4411 Boeing Drive, Rockford, IL 61109-2932, États-Unis.

Sur tous les colis, inscrivez : Attention : TEST INSTRUMENT REPAIR (Réparation d'instrument de mesure).
Lorsque les articles ne sont pas protégés par une garantie (comme si l’appareil est échappé, s’il est soumis à un
usage abusif, etc.), une soumission pour le prix de réparation sera présenté sur demande.

Remarque : Avant de renvoyer un appareil de mesure, vérifiez la pile et assurez-vous qu’elle est chargée au complet.

For technical assistance: 800/435-0786

Technical / Customer Service (International): 815/397-7070 • Fax: [phone]

Customer Service (North America): 800/435-0786 • Fax: [phone]

Greenlee Textron / Subsidiary of Textron Inc.

4455 Boeing Drive, Rockford, IL 61109-2988 USA

Canada Fax: [phone]
