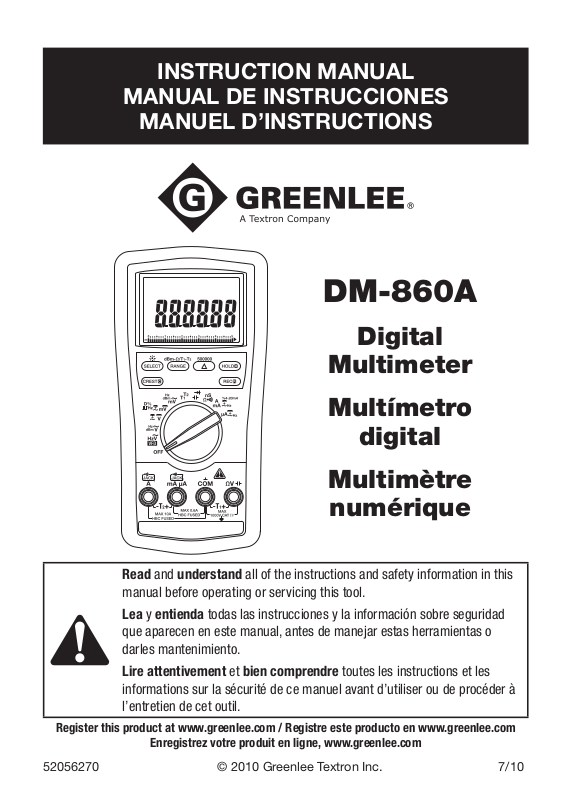

INSTRUCTION MANUAL

MANUAL DE INSTRUCCIONES

MANUEL D’INSTRUCTIONS

DM-860A

Digital

Multimeter

Multímetro

digital

Multimètre

numérique

Read and understand all of the instructions and safety information in this
manual before operating or servicing this tool.

Lea y entienda todas las instrucciones y la información sobre seguridad
que aparecen en este manual, antes de manejar estas herramientas o
darles mantenimiento.

Lire attentivement et bien comprendre toutes les instructions et les
informations sur la sécurité de ce manuel avant d’utiliser ou de procéder à
l’entretien de cet outil.

Register this product at www.greenlee.com / Registre este producto en www.greenlee.com

52056270 © 2010 Greenlee Textron Inc. 7/10

Enregistrez votre produit en ligne, www.greenlee.com

Description

The Greenlee DM-860A Digital Multimeter is a hand-held testing device with the following measure­ment capabilities: AC and DC voltage, AC and DC current, percent of loop current, two channels of
temperature (K-type thermocouples), frequency, duty cycle, resistance, conductance, and capacitance.
It also checks diodes and verifies continuity.

The DM-860A features a bar graph display that responds more quickly than the numeric display—
useful for detecting faulty contacts, potentiometer clicks, and signal spikes. An optional optically
isolated computer interface with software facilitates the recording of readings from the meter to a
computer.

Other specialized functions and capabilities include:

•Dual display shows two measurements, such as AC voltage and frequency, at the same time.

•Beep-Jack™ audible warning alerts the user with a beep and an error message on the LCD if the

test lead is plugged into the mAµA or A input terminal while the selector switch is not in the mAµA
or A position.

•AC bandwidth to 100 kHz for voltage or 20 kHz for current.

•MAX/MIN function which stores the maximum, minimum, and average.

•Crest capture mode to capture voltage or current signal peaks.

•Selectable between 50,000 or 500,000 counts resolution when measuring DC voltage.

•Relative zero mode.

•Automatic or manual ranging.

•Intelligent automatic power off.

•Backlighted LCD for reading in dim conditions.

Safety

Safety is essential in the use and maintenance of Greenlee tools and equipment. This instruction
manual and any markings on the tool provide information for avoiding hazards and unsafe practices
related to the use of this tool. Observe all of the safety information provided.

Purpose of This Manual

This instruction manual is intended to familiarize all personnel with the safe operation and maintenance
procedures for the Greenlee DM-860A Digital Multimeter.

Keep this manual available to all personnel. Replacement manuals are available upon request at no
charge at www.greenlee.com.

Do not discard this product or throw away!

For recycling information, go to www.greenlee.com.

2

Important Safety Information

SAFETY ALERT SYMBOL

This symbol is used to call your attention to hazards or unsafe practices which could result in an
injury or property damage. The signal word, defined below, indicates the severity of the hazard.
The message after the signal word provides information for preventing or avoiding the hazard.

Immediate hazards which, if not avoided, WILL result in severe injury or death.

Hazards which, if not avoided, COULD result in severe injury or death.

Hazards or unsafe practices which, if not avoided, MAY result in injury or property damage.

Read and understand this material before operating or servicing this
equipment. Failure to understand how to safely operate this tool could result in
an accident causing serious injury or death.

DM-860A

Electric shock hazard:
Contact with live circuits could result in severe injury or death.

All specifications are nominal and may change as design improvements occur. Greenlee Textron Inc. shall not be liable
for damages resulting from misapplication or misuse of its products.

® Registered: The color green for electrical test instruments is a registered trademark of Greenlee Textron Inc.
Beep-Jack is a trademark of BTC.
Microsoft and Windows are registered trademarks of Microsoft Corporation.

KEEP THIS MANUAL

3

Important Safety Information

Electric shock and fire hazard:

•Do not expose this unit to rain or moisture.

•Do not use the unit if it is wet or damaged.

•Use test leads or accessories that are appropriate for the application. Refer to the category and

voltage rating of the test lead or accessory.

•Inspect the test leads or accessory before use. They must be clean and dry, and the insulation
must be in good condition.

•Use this unit for the manufacturer’s intended purpose only, as described in this manual.
Anyotheruse can impair the protection provided by the unit.

Failure to observe these warnings could result in severe injury or death.

Electric shock hazard:

•Do not apply more than the rated voltage between any two input terminals, or between any input
terminal and earth ground.

•Do not contact the test lead tips or any uninsulated portion of the accessory.

Failure to observe these warnings could result in severe injury or death.

Electric shock hazard:

•Do not operate with the case open.

•Before opening the case, remove the test leads from the circuit and shut off the unit.

Failure to observe these warnings could result in severe injury or death.

Electric shock hazard:
The fuses are an integral part of the overvoltage protection. When fuse replacement is necessary,

refer to “Specifications” for the correct type, size, and capacity. Using any other type of fuse will void
the overvoltage protection rating of the unit.

Failure to observe this warning could result in severe injury or death.

4

DM-860A

Important Safety Information

Electric shock hazard:

•Unless measuring voltage, current, or frequency, shut off and lock out power. Make sure that all
capacitors are discharged. Voltage must not be present.

•Set the selector and connect the test leads so that they correspond to the intended measurement.
Incorrect settings or connections can result in a blown fuse.

•Using this unit near equipment that generates electromagnetic interference can result in unstable
or inaccurate readings.

Failure to observe these warnings could result in severe injury or death.

Electric shock hazard:
Do not change the measurement function while the test leads are connected to a component or

circuit.
Failure to observe this precaution may result in injury and can damage the unit.

Electric shock hazard:

•Do not attempt to repair this unit. It contains no user-serviceable parts.

•Do not expose the unit to extremes in temperature or high humidity. Refer to “Specifications.”

Failure to observe these precautions may result in injury and can damage the unit.

5

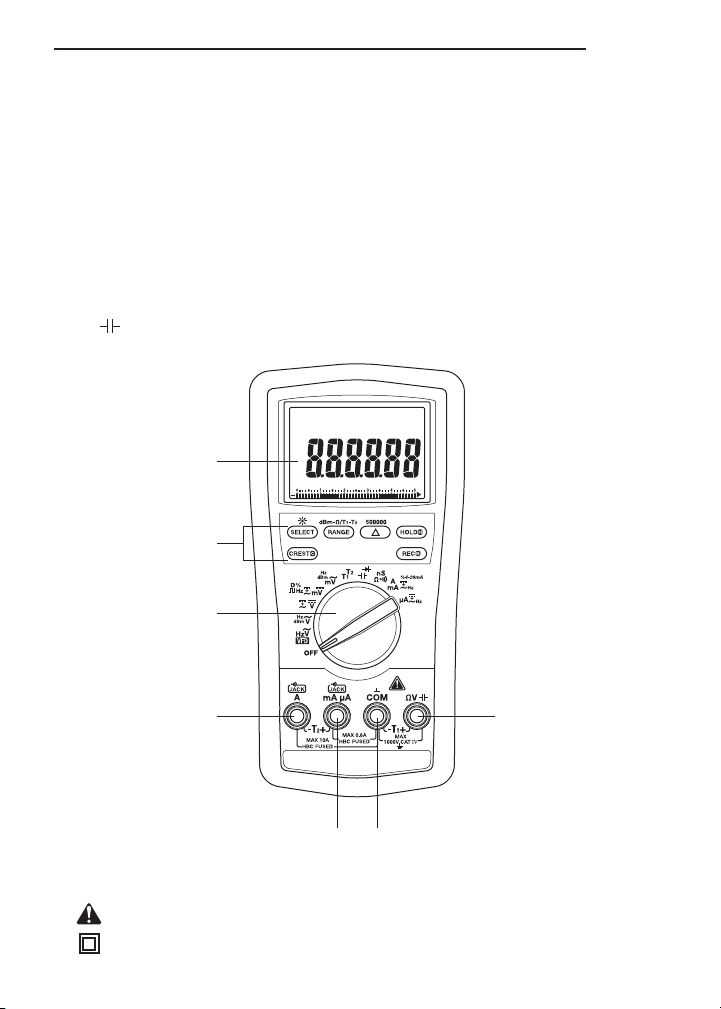

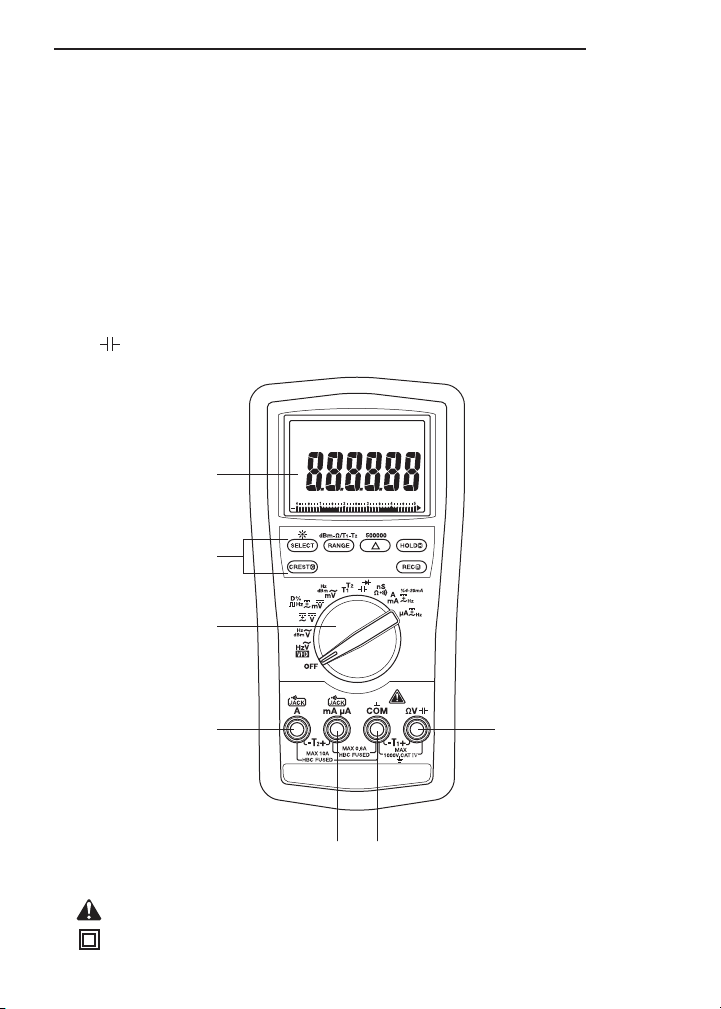

Identification

1. Display LCD and bar graph

2. Feature Buttons Refer to explanations under “Using the Features”

3. Selector Selects a function or turns power OFF

4. A Positive input terminal for high current measurements;

negative input terminal for T2

5. mA µA Positive input terminal for low current measurements;

positive input terminal for T2

6. COM Negative, common, or ground input terminal for all measurements

7. ΩV Positive input terminal for all measurements except current

1

2

3

4 7

Symbols on the Unit

Warning—Read the instruction manual
Double insulation

6

5 6

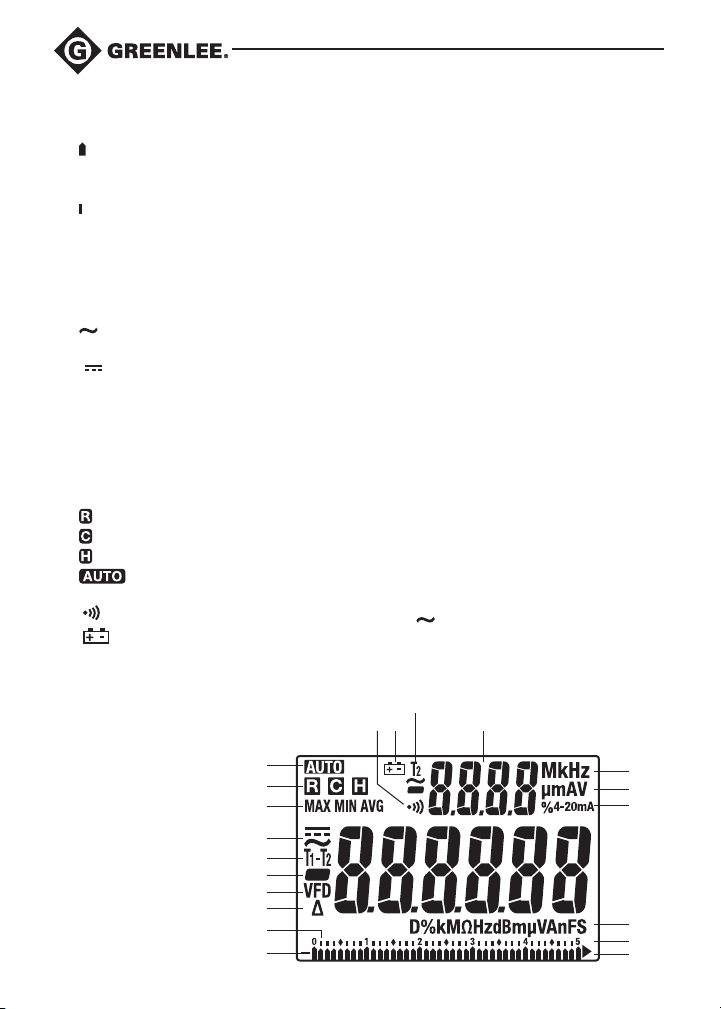

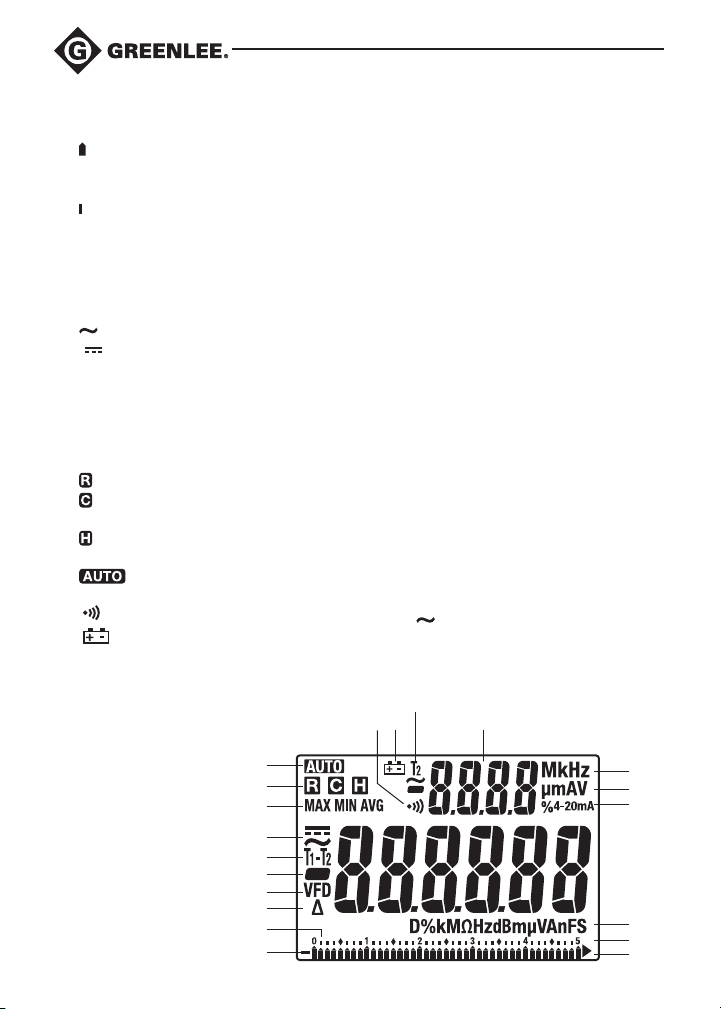

Display Icons

Primary Display

8. Bar graph element

9. – Polarity indicator for bar graph

10. Bar graph scale

11. ∆ Relative zero function is enabled.

12. VFD VFD function is enabled.

13. – Polarity indicator

14. 8.8.8.8.88 Numeric display

15. T1-T2 T1, T2, or T1-T2 function is enabled.

16. AC measurement is selected.

17. DC measurement is selected.

18. MAX Maximum value being recorded

or displayed.

19. MIN Minimum value being recorded

or displayed.

20. AVG Average value being recorded

or displayed.

21. Record function is enabled.

22. Crest capture function is enabled.

23. Hold function is selected.

24. Automatic ranging is enabled.

25. Continuity

26. Low battery

27. } Overload symbol
(bar graph display)

28. 5 Bar graph maximum range
indicator

29. D% Duty cycle function is enabled.

30. k Kilo (103)

51-53

2625

DM-860A

6

31. M Mega (10

)

32. Ω Ohm

33. Hz Hertz (frequency in

cycles per second)

34. dBm Decibel

35. m Milli (10-3)

36. µ Micro (10-6)

37. V Volt

38. A Ampere

39. n Nano (10-9)

40. F Farad

41. S Siemen

Secondary Display

42. %4-20mA Industrial process control loop

current function is enabled.

43. µ Micro (10-6)

44. m Milli (10-3)

45. A Ampere

46. V Volt

47. M Mega (106)

48. k Kilo (103)

49. Hz Hertz (frequency in

cycles per second)

50. 8.8.8.8 Numeric display

51. T2 T2 function is enabled.

52. AC measurement is selected.

53. – Polarity indicator

50

21-23
18-20

16-17

13-14

8-9

24

15

12
11

10

47-49

43-46
42

29-41
28

27

7

Using the Features

•Dual Digital Display: This meter can display two measurements, such as AC voltage and frequency,

at the same time. Display combinations are shown using large symbols to indicate the measurement
on the primary display and small, raised symbols to indicate the measurement on the secondary
display. For example, “VACHz” means the primary display contains the AC voltage measurement, and
the secondary display contains the frequency measurement.

•VFD ~V and VFD Hz: These functions use filtering and noise-rejection algorithms to make accurate

voltage and frequency measurements on most variable frequency drives. The voltage measure­ment automatically selects the 500 volt range. Use the RANGE button to select other ranges only
when needed. The sensitivity for VFD frequency measurements depends on voltage range and input
frequency. Refer to “Frequency – Line Level” in the “Accuracy” section of this manual.

•SELECT: Press momentarily to toggle between functions, measurement modes, or display modes.

The last used setting becomes the default when that function is selected again. To change the
default, select a new setting. The setting will be stored in nonvolatile memory.

•RANGE: Press once to enter the manual ranging mode. The icon will disappear from the

display. Press repeatedly to step through the ranges. Press and hold to return to the automatic
ranging mode.

Note: When using CREST, REC, HOLD, or ∆ mode, pressing RANGE will cause the meter to exit that
mode.

•∆: Finds the difference between two measurements. While taking a measurement, press ∆ to set the

display to zero. The ∆ icon will appear on the display. Take the second measurement. The value on
the display will be the difference between the two measurements. Press again to exit this mode.

This feature applies to the main display only.

•HOLD : Press momentarily to hold the present value on the display. Press again to exit this mode.

This feature does not affect the bar graph.

•CREST : Press momentarily to activate the crest recording mode.The input value is measured

every 1 ms in this mode. and “MAX” will appear on the display. The LCD will display the maximum
crest value. The meter will beep whenever the maximum or minimum is updated. Press repeatedly to
select the desired display: maximum or minimum crest value. Press and hold to exit this mode.

The automatic power off feature is disabled when using this function.
Note: When using the CREST function, pressing RANGE will cause the meter to exit this mode.

•REC : Press momentarily to activate the MAX/MIN/AVG recording mode. The input value is

measured every 50 ms in this mode. “MAX MIN” and “AVG” will appear on the display. The LCD will
display the actual input value. The meter will beep whenever the maximum or minimum is updated.
Press repeatedly to select the desired display: maximum, minimum, average, or actual input. Press
and hold to exit this mode.

The automatic power off feature is disabled when using this function.
Note: When using the REC function, pressing RANGE will cause the meter to exit this mode.

• : Press and hold until backlight illuminates. Press and hold again to turn off. The backlight

automatically turns off after approximately 30 seconds to extend battery life.

8

DM-860A

Using the Features (cont’d)

•dBm-Ω: The reference impedance is displayed for 1 second after selecting the dBm function.

Momentarily press dBm-Ω to change the reference impedance. Refer to the “Specifications” section
for the available values.

Note: This is an AC voltage measurement calculated according to the formula
dBm = 20 x log (measured voltage / reference voltage
The reference voltage is the voltage that causes 1 mW of power to be dissipated in the selected

reference impedance.

•T1-T2: Press momentarily to select the desired temperature display: T1, T2, T1T2, or T1-T2T2.

•500000: Press and hold to toggle between 50,000 counts fast mode and the 500,000 counts high

resolution mode for DC voltage measurements.

•Intelligent Automatic Power Off (APO): To extend battery life, the meter shuts itself off after

approximately 17 minutes of inactivity. Inactivity occurs when buttons are not pressed or the selector
is not turned. The meter will not enter APO when there are significant readings of over 10% of the
range or non-OL readings for resistance and continuity. To restore power, press SELECT, RANGE, ∆,
or HOLD or turn the selector to OFF and back on again. To disable this feature, press SELECT while
turning the meter on.

•Disabling the Beeper: Hold down the RANGE button while turning the meter on to temporarily

disable the beeper feature. Turn the selector to OFF and then back on to enable the beeper.

•Hz: Frequency can be measured in most voltage and current settings of the selector. Press SELECT

until “Hz” appears in the primary or secondary display, as desired. The sensitivity of the Line Level
Frequency function varies with measurement range. Refer to “Specifications.” Auto-ranging mea­surements usually set the best trigger level. If the frequency reading becomes unstable or is blank,
press the RANGE button to select another trigger level.

•%4-20mA: This calculated value is one of three available options for the secondary display when

measuring DC milliamps. It is useful for 4-20 mA industrial process control loop applications. A
reading of 4 mA on the primary display gives a 0% reading on the secondary display, 12 mA gives
50%, 20 mA gives 100%, etc.

9

AC Measurement

AC measurements are usually displayed as RMS (root mean square) values. The RMS value is equal to
the value of a DC waveform, which would deliver the same power if it replaced the time-varying wave­form. Two AC measurement methods are average-responding RMS calibrated and true RMS-reading.

The average-responding RMS calibrated method takes the average value of the input signal after full
wave rectification, multiplies it by 1.11, and displays the result. This method is accurate if the input
signal is a pure sine wave.

The true RMS-reading method uses internal circuitry to read the true RMS value. This method is accu­rate, within the specified crest factor limitations, whether the input signal is a pure sine wave, square
wave, triangle wave, half wave, or signal with harmonics. The ability to read true RMS provides much
more measurement versatility. The Greenlee DM-860A is a true RMS meter.

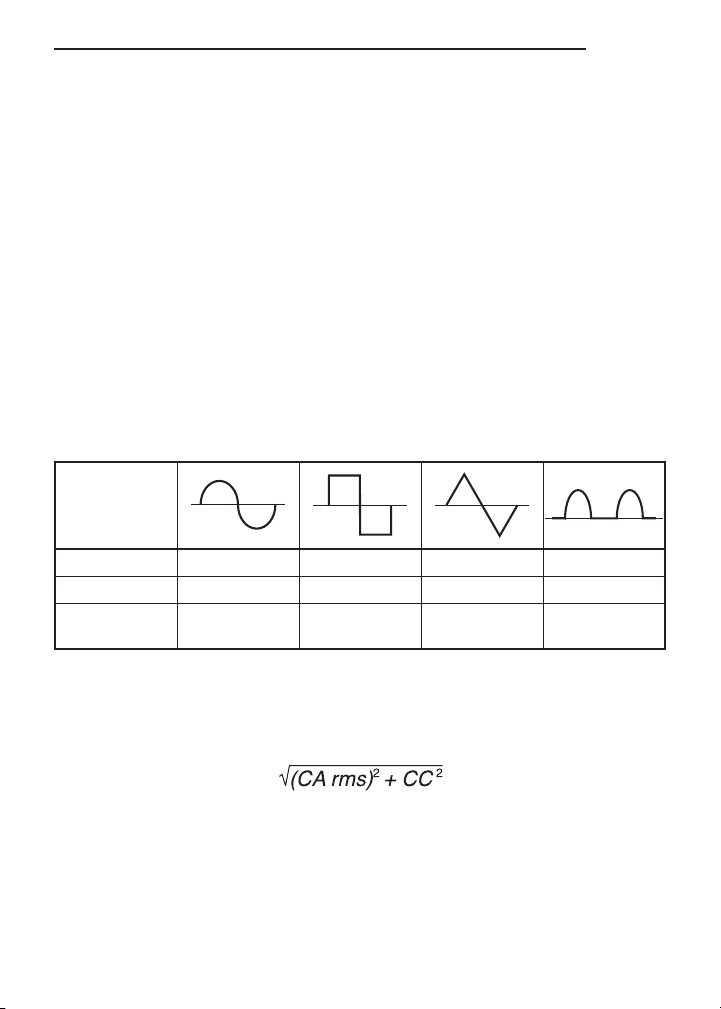

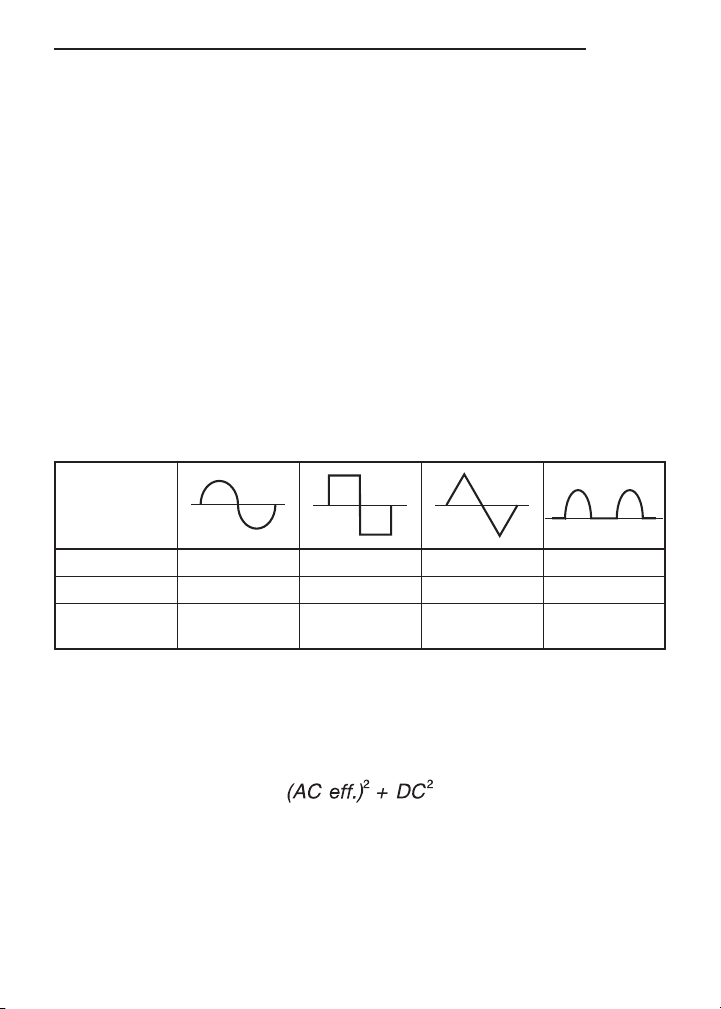

The Waveforms and Crest Factors table shows some typical AC signals and their RMS values.

Waveforms and Crest Factors

Waveform

RMS Value 100 100 100 100

Average Value 90 100 87 64

Crest Factor*

(x)

* The crest factor is the ratio of the peak value to the RMS value; it is represented by the Greek

letter x.

1.414 1 1.73 2

AC + DC True RMS

AC + DC true RMS calculates both of the AC and DC components given by the expression

when making measurements and responds accurately to the total effective RMS value regardless of the
waveform. Distorted waveforms with the presence of DC components and harmonics may cause:

•Transformers, generators, and motors to overheat

•Circuit breakers to trip prematurely

•Fuses to blow

•Neutrals to overheat due to the triplen harmonics present on the neutral

•Bus bars and electrical panels to vibrate

10

DM-860A

AC Bandwith

AC bandwidth of a digital multimeter (DMM) is the range of frequencies over which AC measurements
can be made within the specified accuracy. It is the frequency response of the AC functions—not of
the frequency measurement functions. A DMM cannot accurately measure the AC value with frequency
spectrums beyond the AC bandwidth of the DMM. Therefore, wide AC bandwidth plays an impor­tant role in high performance DMMs. Complex waveforms, noise, and distorted waveforms contain
frequency components that are much higher than the fundamental; for example, high frequency noise
on a 50/60 Hz power line.

Operation

Electric shock hazard:
Contact with live circuits could result in severe injury or death.

Self-Diagnostic Mode

The message “rE-O” may appear when the meter is turned on. This indicates that the meter is perform­ing a routine self-diagnostic. Do not turn the meter off. Allow the diagnostic procedure to finish. If the
message “C_Er” appears on the display when the meter is turned on, some ranges may be well outside
of specification. To avoid incorrect measurements, stop using the meter and return it to Greenlee for
recalibration.

Operating Procedure

1. Refer to the Settings Table. Set the selector to the proper setting, press SELECT (when instructed to
do so), and connect the test leads to the meter.

2. Refer to “Typical Measurements” for specific measurement instructions.

3. Test the unit on a known functioning circuit or component.

•If the unit does not function as expected on a known functioning circuit, replace the battery and/

or fuses.

•If the unit still does not function as expected, call Greenlee for technical assistance

at 800-435-0786.

4. Take the reading from the circuit or component to be tested.

11

Operation (cont’d)

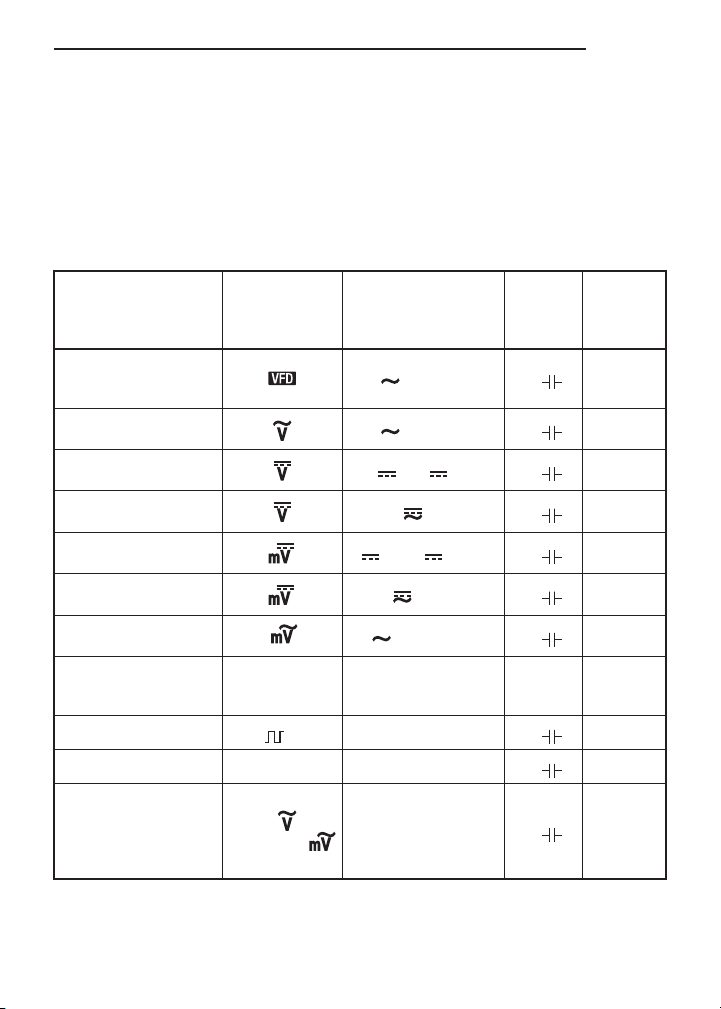

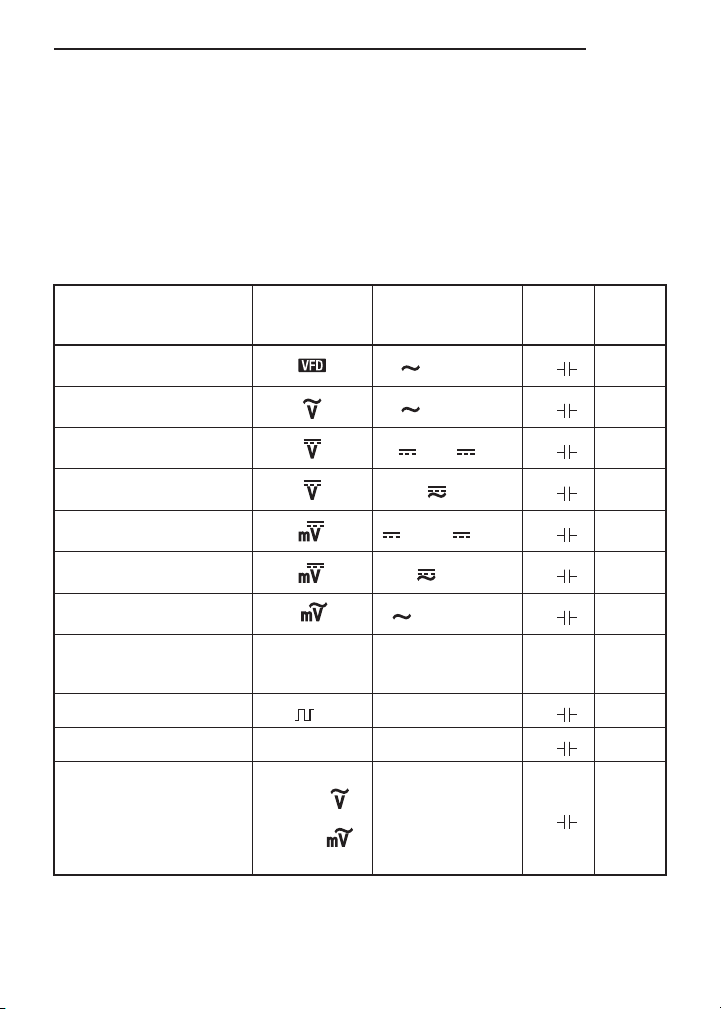

Settings Table

The meter stores the last used function of each selector position in its nonvolatile memory. If this is not
the correct function when you turn the selector, press SELECT until the desired icon appears.

The dual display options are shown along with the icons. In the table, “~VHz” indicates that “~” and “V”
appear in the primary display, and “Hz” appears in the secondary display. This combination shows the
AC voltage measurement in the primary display and frequency in the secondary display.

To measure this

characteristic …

Variable Speed Drive—

Voltage and Frequency

Voltage—AC TrueRMS

(1000 V max)

*Voltage—DC

(1000 V max)

Voltage—AC + DC

True RMS (1000 V max)

Voltage—DC

(500 mV max)

Voltage—AC + DC

True RMS (500 mV max)

Voltage—AC

True RMS (500 V max)

Frequency—Line Level

Voltage or Current

**Frequency—Logic Level

Set the selector to

this symbol…

Set for voltage or
current according

to this table.

Hz

Press SELECT until

these icons appear on

the display …

~V

VHz or Hz

~V

VHz or Hz

V or V

~V

V

mV or mV

~mV

mV

mVHz or Hz

Any display option that

includes Hz

Hz

% Duty Cycle D% D%

Reference impedance
and dBm for 1 s, then

Hz

dBm

(press dBm-Ω

to change reference

impedance)

dBm (0 dB = 1 mW in
reference impedance)

dBm

(

function 1000 V

max; function

500 mV max.)

* For precise measurements, press 500000 to toggle between 50,000 counts and 500,000 counts.

Applies to DC volts only.

** Logic level frequency has a fixed sensitivity and is for digital signals. Refer to “Accuracy”.

~V

~mV

~mV

Connect

the red

lead to…

ΩV

ΩV

ΩV

ΩV

ΩV

ΩV

ΩV

— —

ΩV

ΩV

ΩV

Connect the

black lead

to …

COM

COM

COM

COM

COM

COM

COM

COM

COM

COM

12

This table continues on the next page.

DM-860A

Operation (cont’d)

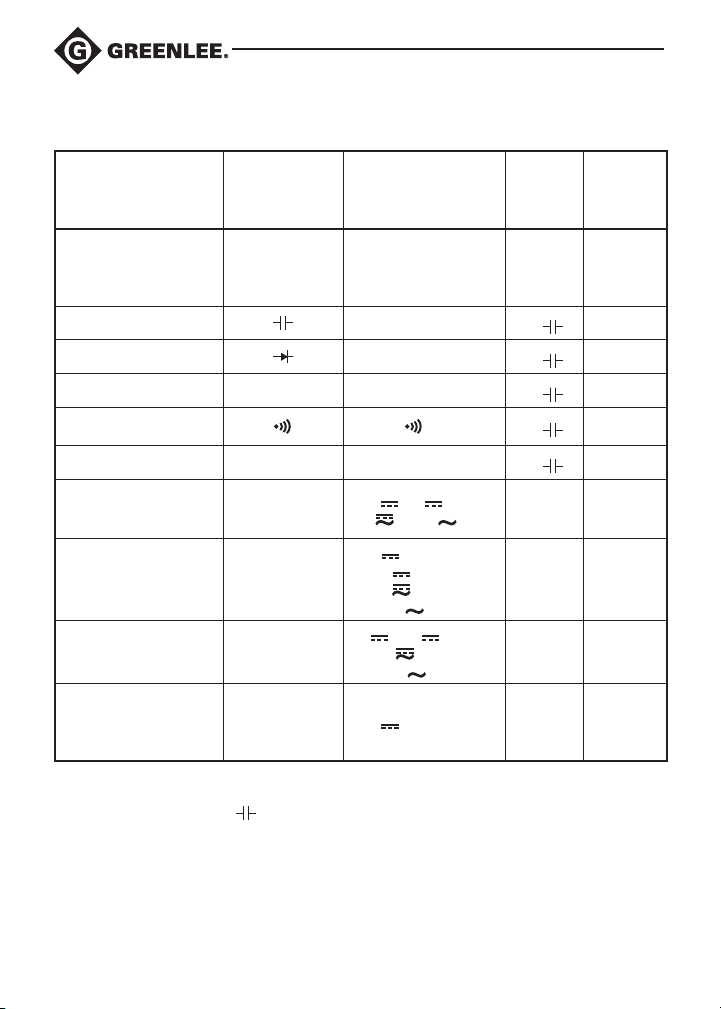

Settings Table (cont’d)

To measure this

characteristic …

Set the selector to

this symbol…

Press SELECT until

these icons appear on

the display …

°C or °F (press RANGE

Dual Temperature T

1T2

for display options T1,

T2, T1T2 or T1-T2T2)

†Capacitance

F

Diode V and diod

Resistance Ω Ω

Continuity

and Ω

Conductance nS nS

Current—AC, DC, or

AC + DC True RMS

(10 A max)

Current—AC, DC, or

AC + DC True RMS

(600 mA max)

Current—AC, DC, or

AC + DC True RMS

(6000 µA max)

A

mA

µA

A

or mA

µA, µA

or µA

A, A

~A,

or A

%4-20mA,

mA

~mA,

mA

~mA,

mA

~µA,

µA

Hz

Hz

Industrial Process Control

Loop Current

% 4 to 20 mA

mA

mA

%4-20mA

† Discharge capacitor before measurement. Refer to “Typical Measurements” regarding

polarized capacitors.

Note 1: T

1+ connects to ΩV , and T1– connects to COM.

Note 2: T2+ connects to mA µA, and T2– connects to A.

~A,

~µA,

Connect

lead to…

See Notes

Hz

the red

black lead

1 and 2

ΩV

ΩV

ΩV

ΩV

ΩV

A COM

mA µA COM

mA µA COM

mA µA COM

Connect the

to …

—

COM

COM

COM

COM

COM

13

Typical Measurements

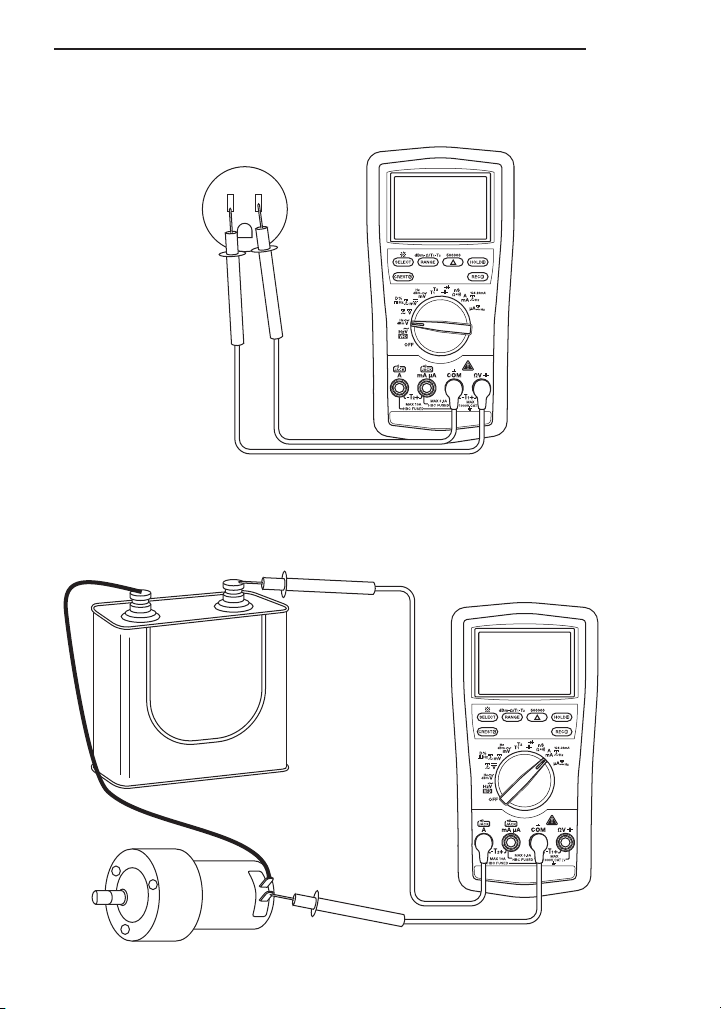

Voltage Measurement

Current Measurement

14

Typical Measurements

DM-860A

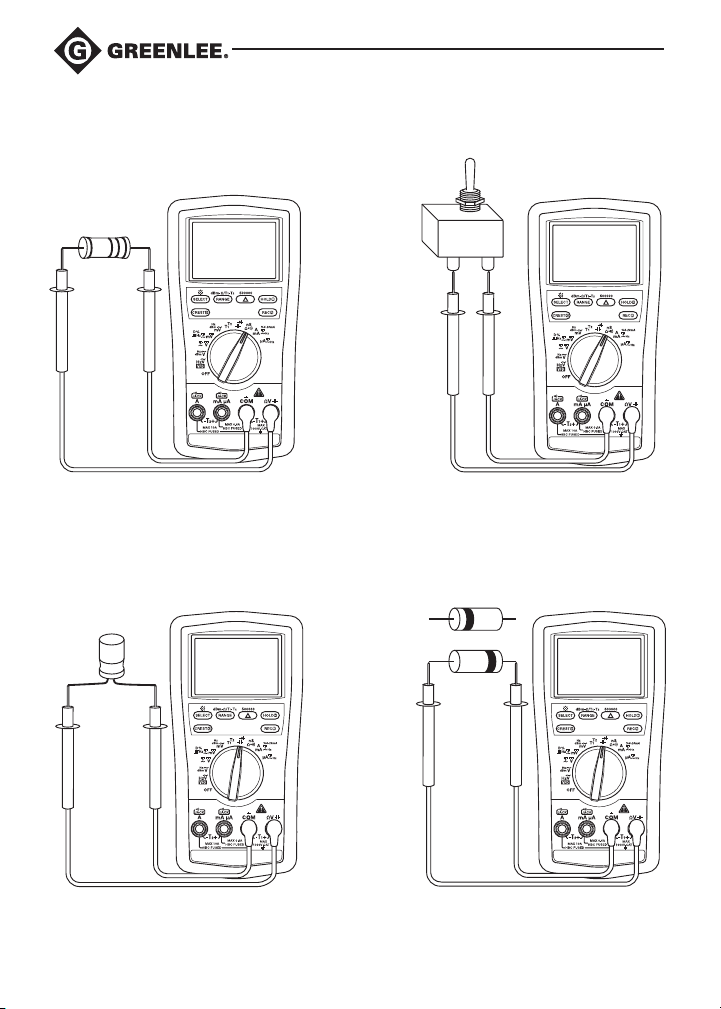

Resistance Measurement

Continuity Check

Capacitance Measurement Diode Measurement

Reverse Bias

Forward Bias

Note: For polarized capacitors, attach red
probe to positive terminal and black probe
to negative terminal of capacitor.

15

Typical Measurements

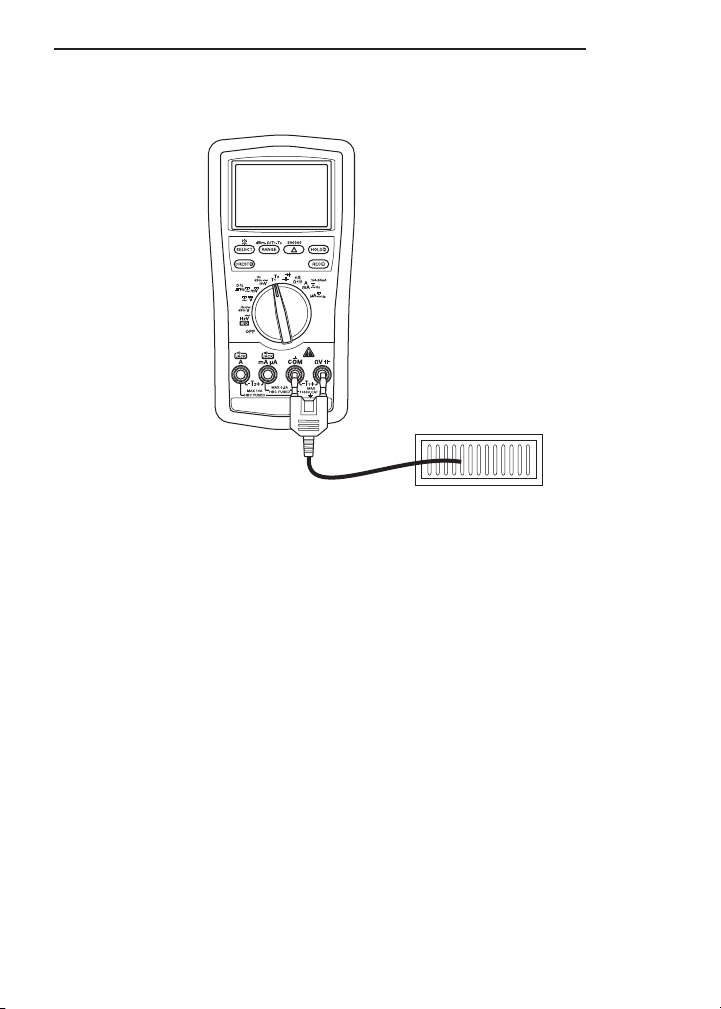

Temperature

16

DM-860A

Using the Optional Software

The DM-860A is compatible with Greenlee DMSC-9U, an optically isolated computer interface cable
and software. It allows measurements to be logged to a personal computer using the Microsoft®
Windows® operating system.

Installing the Software

1. Insert the CD into the computer’s CDROM drive.

2. The installation program should launch automatically. If it does not, double click on the CD icon in
“My Computer.”

3. The installation program menu will appear. Click on “Software Installation.”

4. Type your meter’s catalog number (for example, “DM-860A”) in the dialog box.

5. Complete the remaining dialog boxes according to user preferences.

Connecting the Optical USB Interface Cable

1. Align the key of the connector with the key slot on the meter.

2. Twist the connector clockwise until it locks into place.

3. Connect the cable to a USB port of the PC.

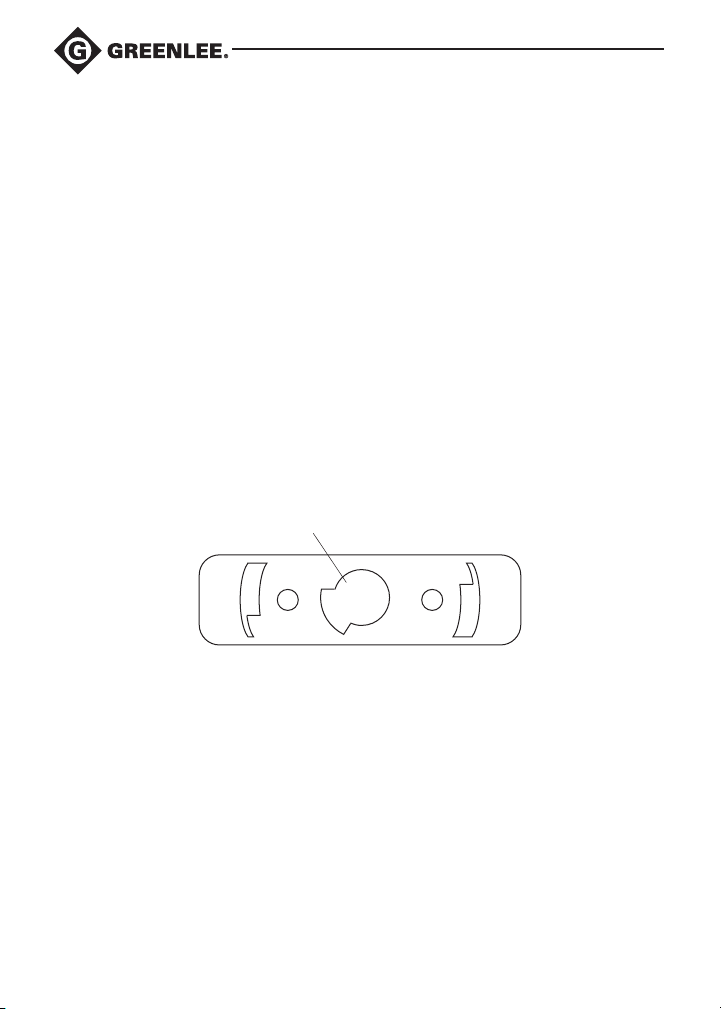

Key slot on back of meter

17

Accuracy

Refer to the “Specifications” section for operating conditions and temperature coefficient.
Accuracy is specified as follows: ± (a percentage of the reading + a fixed amount) at 23 °C ± 5 °C

(73.4 °F ± 9 °F), 0% to 75% relative humidity. Specifications are for 50,000 counts mode.
True RMS Readings: Voltage and current accuracies are specified from 5% to 100% of the range

unless otherwise specified. Frequency must be within the specified bandwidth for non-sinusoidal
waveforms. Crest factors are as follows:

•Crest factor < 2.1:1 at full scale

•Crest factor < 4.2:1 at half scale

AC, DCAC, and AC + DCAC Current

Range

500.00 µA ± (0.5% + 0.5 µA) ± (0.7% + 0.5 µA) ± (2.0% + 0.5 µA) ± (5.0% + 0.5 µA)

5000.0 µA ± (0.5% + 5.0 µA) ± (0.7% + 5.0 µA) ± (2.0% + 5.0 µA) ± (5.0% + 5.0 µA)

50.000 mA ± (0.5% + 0.05 mA) ± (0.7% + 0.05 mA) ± (2.0% + 0.05 mA) ± (5.0% + 0.05 mA)

500.00 mA ± (0.5% + 0.5 mA) ± (0.7% + 0.5 mA) ± (2.0% + 0.5 mA) ± (5.0% + 0.5 mA)

5.0000 A ± (0.5% + 0.005 A) ± (0.7% + 0.005 A) Unspecified Unspecified

10.000 A* ± (0.5% + 0.05 A) ± (0.7% + 0.05 A) Unspecified Unspecified

*

10 A continuous; 20 A maximum (Duty Cycle: 30 seconds on, 5 minutes off).

Range

500.00 µA

5000.0 µA

50.000 mA

500.00 mA

5.0000 A

10.000 A

Accuracy at DC

and 50 Hz to 60 Hz

Burden Voltage

(all frequency ranges)

0.15 mV/µA

3.3 mV/mA

45 mV/A

Accuracy at

40 Hz to 1 kHz

Accuracy at

1kHz to 20 kHz

Accuracy at

20 kHz to 100 kHz

DC Current

Range Accuracy Burden Voltage

500.00 µA ± (0.15% + 0.2 µA)

5000.0 µA ± (0.1% + 2.0 µA)

50.000 mA ± (0.15% + 0.02 mA)

500.00 mA ± (0.15% + 0.3 mA)

5.0000 A ± (0.5% + 0.002 A)

10.000 A* ± (0.5% + 0.02 A)

*

10 A continuous; 20 A maximum (Duty Cycle: 30 seconds on, 5 minutes off).

18

0.15 mV/µA

3.3 mV/mA

45 mV/A

DM-860A

Accuracy (cont’d)

DCAC and AC + DCAC Voltage

Range

Accuracy* at

20 Hz to 45 Hz

500.00 mV ± (1.5% + 0.4 mV) ± (0.5% + 0.4 mV) ± (1.0% + 0.4 mV) ± (3.5% + 0.4 mV)**

5.0000 V ± (1.5% + 0.004 V) ± (0.5% + 0.008 V) ± (1.2% + 0.004 V) ± (4.0% + 0.004 V)**

50.000 V ± (1.5% + 0.04 V) ± (0.5% + 0.08 V) ± (1.2% + 0.04 V) ± (4.0% + 0.04 V)**

500.00 V Unspecified ± (0.5% + 0.8 V) Unspecified Unspecified

1000.0 V Unspecified ± (0.5% + 8 V) Unspecified Unspecified

*

From 5% to 10% of range: Accuracy percentage of reading + 80 digits.

**

From 5% to 10% of range: Accuracy percentage of reading + 180 digits.
From 10% to 15% of range: Accuracy percentage of reading + 100 digits.

Residual reading less than 50 digits with test leads shorted.

Note: “Digits” refers to the least significant digit (the number in the right-most position).

VFD AC Voltage

Range

Accuracy* at
5 Hz to 20 Hz

5.0000 V ± (3% + 0.008 V) ± (2% + 0.005 V) ± (6% + 0.008 V)**

50.000 V ± (3% + 0.08 V) ± (2% + 0.05 V) ± (6% + 0.08 V)**

500.00 V ± (3% + 0.8 V) ± (2% + 0.5 V) ± (6% + 0.8 V)**

1000.0 V ± (3% + 8 V) ± (2% + 5 V) ± (6% + 8 V)**

*

Not specified for fundamental frequency greater than 440 Hz.

** Accuracy decreases linearly from ± (2.0% + 50 digits) at 200 Hz to ± (6% + 80 digits) at 440 Hz.

Accuracy* at DC

and 45 Hz to 1 kHz

Accuracy* at

20 Hz to 200 Hz

Accuracy* at

1 kHz to 20 kHz

Accuracy* at

20 kHz to 40 kHz

Accuracy* at

200 Hz to 440 Hz

19

Accuracy (cont’d)

AC Voltage

Range

500.00 mV ± (1.2% + 0.4 mV) ± (0.3% + 0.2 mV) ± (0.4% + 0.25 mV)

5.0000 V ± (1.2% + 0.004 V) ± (0.3% + 0.003 V) ± (0.3% + 0.004 V)

50.000 V ± (1.2% + 0.04 V) ± (0.3% + 0.03 V) ± (0.3% + 0.04 V)

500.00 V Unspecified ± (0.5% + 0.3 V) ± (0.5% + 0.4 V)

1000.0 V Unspecified ± (0.5% + 3 V) ± (0.8% + 4 V) (65 Hz to 1 kHz)

Range

500.00 mV ± (0.5% + 0.3 mV) ± (2.5% + 0.4 mV)**

5.0000 V ± (0.7% + 0.004 V) ± (3.5% + 0.004 V)**

50.000 V ± (0.7% + 0.04 V) ± (3.5% + 0.04 V)**

500.00 V ± (0.7% + 0.4 V) Unspecified

1000.0 V Unspecified Unspecified

*

From 5% to 10% of range: Accuracy percentage of reading + 80 digits.

**

From 5% to 10% of range: Accuracy percentage of reading + 180 digits.

Residual reading less than 50 digits with test leads shorted.

Note: “Digits” refers to the least significant digit (the number in the right-most position).

DC Voltage

Range Accuracy Input Impedance

500.00 mV ± (0.02% + 0.02 mV) 10 MΩ, 80 pF nominal

5.0000 V ± (0.02% + 0.0002 V)

50.000 V ± (0.03% + 0.002 V)

500.00 V ± (0.04% + 0.02 V)

1000.0 V ± (0.15% + 0.2 V)

Accuracy* at

20 Hz to 45 Hz

Accuracy* at

10 kHz to 20 kHz

Accuracy* at

45 Hz to 65 Hz

Accuracy* at

20 kHz to 100 kHz

10 MΩ, 60 pF nominal

Accuracy* at

65 Hz to 10 kHz

20

Accuracy (cont’d)

Resistance and Conductance

Range Accuracy

500.00 Ω ± (0.07% + 0.10 Ω) 3.0 VDC

5.0000 kΩ ± (0.07% + 0.0002 kΩ)

50.000 kΩ ± (0.1% + 0.002 kΩ)

500.00 kΩ ± (0.1% + 0.02 kΩ)

5.0000 MΩ ± (0.3% + 0.0006 MΩ)

50.000 MΩ ± (2.0% + 0.006 MΩ)

99.99 nS ± (0.8% + 0.10 nS)*

*

± (2.0% + 0.40 nS) below 9.99 nS.

Capacitance

Range Accuracy*

50.00 nF ± (0.8% + 0.03 nF)

500.0 nF ± (0.8% + 0.3 nF)

5.000 µF ± (1.5% + 0.003 µF)

50.00 µF ± (2.5% + 0.03 µF)

500.0 µF** ± (3.5% + 0.5 µF)

5.000 mF** ± (5.0% + 0.005 mF)

25.00 mF** ± (6.5% + 0.05 mF)

1, T2, T1-T2 Dual Temperature

T

Range Accuracy*

–50 °C to 1000.0 °C ± (0.3% + 1.5 °C)

–58 °F to 1832.0 °F ± (0.3% + 3.0 °F)

*

Thermocouple range and accuracy
not included.

Typical Open Circuit

Voltage

1.3 VDC

*

Accuracies are for film capacitors
(capacitors with negligible dielectric absorption).

**

In manual ranging mode, the 500.0 µF, 5.000 mF, and

25.00 mF ranges are not specified below 45.0 µF,

0.450mF, and 4.50 mF, respectively.

DM-860A

21

Accuracy (cont’d)

Frequency—Line Level

Range: 5.000 Hz to 200.00 kHz
Accuracy: ± (0.02% + 4 digits)

AC Function

Range

500 mV 100 mV
5 V 0.5 V 5000 µA 500 µA
50 V 5 V
500 V 50 V 500 mA 50 mA
1000 V 500 V 10 Hz to 10 kHz 5 A 1 A
VFD 5 V 0.5 V to 2 V*
VFD 50 V 5 V to 20 V*
VFD 500 V 50 V to 200 V*

Frequency —Logic Level

Range: 5.000 Hz to 2.0000 MHz
Accuracy: ± (0.002% + 4 digits)
Sensitivity: 2.5 Vp square wave

% Duty Cycle

Range: 0.1% to 99.99%
Accuracy: ± (3 digits/kHz + 2 digits)
Input Frequency: 5 Hz to 500 kHz, 5 V logic family

Diode Test

Measuring Range: 2.0000 V
Test Current (typical): 0.4 mA
Open Circuit Voltage: < 3.0 VDC
Accuracy: ± (1% + 0.0001 V)

Continuity

Tone Threshold: Between 20 Ω and 200 Ω
Response Time: < 100 µs

dBm

The range and accuracy depend on the AC voltage function used and the selected reference

impedance.

Selectable Reference Impedance: 4, 8, 16, 32, 50, 75, 93, 110, 125, 135, 150, 200, 250, 300, 500,

600, 800, 900, 1000, 1200 Ω

Crest Capture (Voltage and Current) for Crests > 0.8 ms in duration

Accuracy: Specified accuracy ± 100 digits
Resolution: 5000 digits

22

Sensitivity
(Sine RMS)

Range

10 Hz to 200 kHz

10 Hz to 100 kHz

10 Hz to 440 Hz

AC Function

Range

500 µA 50 µA

50 mA 5 mA

10 A 10 A

*

VFD sensitivity linearly decreases from 10% of
range @ 200 Hz to 40% of range @ 440 Hz.

Sensitivity

(Sine RMS)

Range

10 Hz to 10 kHz

10 Hz to 3 kHz

DM-860A

Specifications

Display: LCD

Normal Mode: 50,000 counts
High Resolution Mode: 500,000 counts
Frequency: 99,999 counts
41-segment bar graph

Polarity: Automatic
Input Impedance: 10 MΩ, 60 pF nominal (80 pF for 500 mV ranges).
Sampling Rate:

50,000 Counts Mode: 5 per second nominal
500,000 Counts Mode: 1.25 per second nominal
Bar Graph Display: 60 per second

Temperature Coefficient: Nominal 0.15 x (Accuracy) per °C below 18 °C from 0 °C to 18 °C

(32 °F to 64 °F) or above 28 °C from 28 °C to 40 °C (82 °F to 104 °F) or otherwise specified

Intelligent Automatic Power Off: After 17 minutes of inactivity
Low Battery Indication: Below approximately 7 V
Noise Rejection*:

Normal Mode Rejection Ratio > 60 dB at 50 Hz and 60 Hz when measuring DCV
Common Mode Rejection Ratio > 90 dB from 0 Hz to 60 Hz when measuring ACV
Common Mode Rejection Ratio > 120 dB at 50 Hz and 60 Hz when measuring DCV

Operating Conditions:

0 °C to 31 °C (32 °F to 88 °F), 0% to 80% relative humidity
31 °C to 45 °C (88 °F to 113 °F), relative humidity decreasing linearly from 80% to 50%

(non-condensing)
Altitude: 2000 m (6500') maximum
Indoor use only
Pollution Degree: 2

Storage Conditions: –20 °C to 60 °C (–4 °F to 140 °F), 0% to 80% relative humidity (non-condensing)

Remove battery

Battery: 9 V battery (NEDA 1604, JIS 006P or IEC 6F)
E.M.C.: Meets EN61326-1:2006

In an RF field of 3 V/m:

Capacitance function is not specified

Other function ranges: Total Accuracy = Specified Accuracy + 100 digits
Performance above 3 V/m is not specified

* Noise rejection is the ability to reject unwanted signals, or noise.

•Normal mode voltages are AC signals that can cause inaccurate DC measurements. NMRR

(Normal Mode Rejection Ratio) is a measure of the ability to filter out these signals.

•Common mode voltages are signals present at the COM and + input terminals, with respect to

ground, that can cause digit rattle or offset in voltage measurements. CMRR (Common Mode
Rejection Ratio) is a measure of the ability to filter out these signals.

23

Specifications (cont’d)

Safety: Double insulation per IEC61010-1 2nd Ed., EN61010-1 2nd Ed., UL61010-1 2nd Ed.

and CAN/CSA C22.2 No. 61010.1-04 to Category IV 1000 VAC and VDC
All Terminals: Category IV 1000 VAC and VDC

Overload Protections:

Volts: 1050 V RMS AC/DC, 1450 V peak AC/DC
Millivolts: 1050 V RMS AC/DC, 1450 V peak AC/DC
A: 11 A/1000 V fuse, interrupting rating 20 kA, F fuse, 13/32" x 1-1/2"
µA and mA: 0.44 A/1000 V fuse, interrupting rating 10 kA, F fuse, 13/32" x 1-3/8"
Other Functions: 1050 V RMS AC/DC, 1450 V peak AC/DC

Measurement Categories

These definitions were derived from the international safety standard for insulation coordination as
it applies to measurement, control, and laboratory equipment. These measurement categories are
explained in more detail by the International Electrotechnical Commission; refer to either of their
publications: IEC 61010-1 or IEC 60664.

Measurement Category I

Signal level. Electronic and telecommunication equipment, or parts thereof. Some examples include
transient-protected electronic circuits inside photocopiers and modems.

Measurement Category II

Local level. Appliances, portable equipment, and the circuits they are plugged into. Some examples
include light fixtures, televisions, and long branch circuits.

Measurement Category III

Distribution level. Permanently installed machines and the circuits they are hard-wired to. Some exam­ples include conveyor systems and the main circuit breaker panels of a building’s electrical system.

Measurement Category IV

Primary supply level. Overhead lines and other cable systems. Some examples include cables, meters,
transformers, and other exterior equipment owned by the power utility.

Statement of Conformity

Greenlee Textron Inc. is certified in accordance with ISO 9001 (2000) for our Quality Management
Systems.

The instrument enclosed has been checked and/or calibrated using equipment that is traceable to the
National Institute for Standards and Technology (NIST).

24

DM-860A

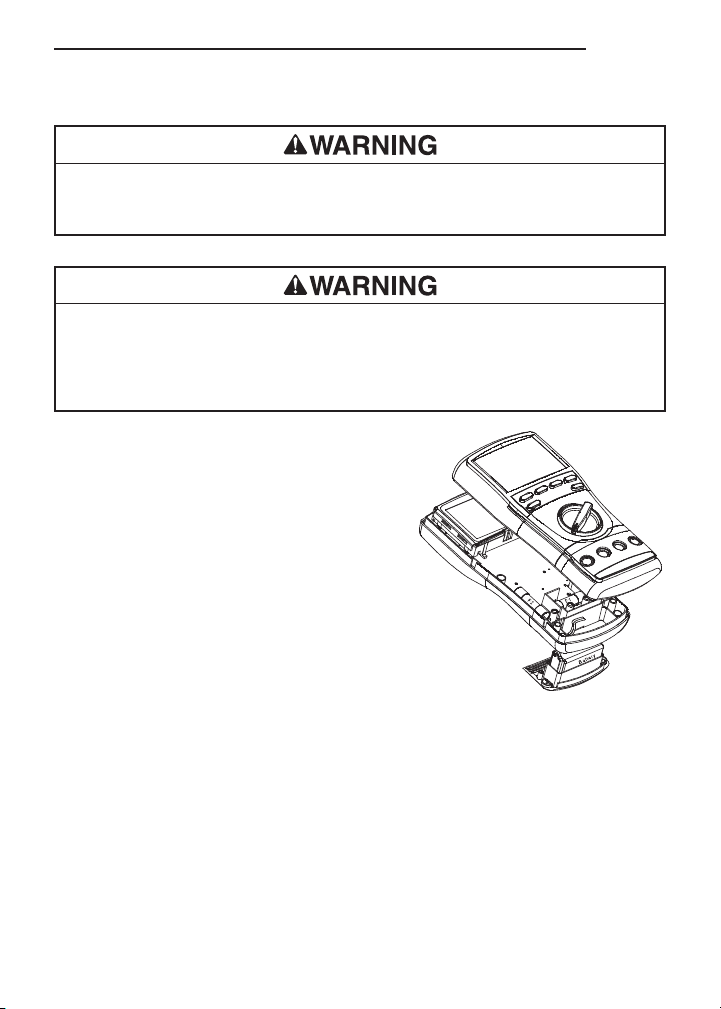

Maintenance

Electric shock hazard:
Before opening the case, remove the test leads from the circuit and shut off the unit.
Failure to observe these warnings could result in severe injury or death.

Electric shock hazard:
The fuses are an integral part of the overvoltage protection. When fuse replacement is necessary,

refer to “Specifications” for the correct type, size, and capacity. Using any other type of fuse will void
the overvoltage protection rating of the unit.

Failure to observe this warning could result in severe injury or death.

Replacing the Battery

1. Disconnect the unit from the circuit. Turn the unit OFF.

2. Remove the two screws from the battery access door
and remove it.

3. Replace the battery making sure to observe the polarity.

Replacing the Fuses

1. Disconnect the unit from the circuit. Turn the unit OFF.

2. Remove the two screws from the battery access door
and remove it.

3. Unscrew the two screws inside the battery compartment
and the two screws on the back case.

4. Remove the back cover and replace the fuses.

5. Align the two halves of the unit and the rubber gaskets.

6. Be sure the selector is in the original position so that it lines up properly with the internal switch.

7. Replace the cover and screws.

Cleaning and Storage

Periodically wipe the case with a damp cloth and mild detergent; do not use abrasives
or solvents.

If the meter will not to be used for periods longer than 60 days, remove the battery and store it
separately.

25

26

DM-860A

Descripción

El multímetro digital DM-860A de Greenlee es un dispositivo manual de pruebas que posee las
siguientes capacidades de medición: Voltaje de CA y CC, corriente de CA y CC, porcentaje de corriente
de bucle, dos canales de temperatura (termopares tipo K), frecuencia, ciclo de trabajo, resistencia,
conductancia y capacitancia.

También sirve para verificar diodos y continuidad.La unidad DM-860A cuenta con una pantalla de
gráfico de barras, que responde más rápidamente que la pantalla numérica — útil para detectar fallas
en contactos, potenciómetros y picos de señal. Una interfaz opcional de ordenador ópticamente aislada
y software facilitan la grabación de lecturas del medidor a un ordenador.

Otras de sus funciones y capacidades incluyen:

•Pantalla doble que muestra simultáneamente dos mediciones, como el voltaje de CA y la frecuencia.

•La función Beep-Jack™ que le advierte al usuario, mediante un tono audible y un mensaje de error

en la pantalla LCD, si el cable de prueba se encuentra conectado a una terminal de entrada
mA µA o A mientras el interruptor de selección no se encuentra en la posición mA µA o A.

•Ancho de banda de CA a 100 kHz para voltaje o 20 kHz para corriente.

•Función “MAX/MIN”, la cual guarda la señal máxima, mínima y la promedio.

•Modo de captura de valor de cresta para capturar picos de señal de voltaje o corriente.

•Seleccionable entre resolución de 50.000 ó 500.000 puntos al medir voltaje de corriente continua.

•Modo de cero relativo.

•Selección de escala manual o automática.

•Apagado automático inteligente.

•Pantalla de LCD con luz de fondo que facilita la lectura en condiciones de iluminación tenue.

Acerca de la seguridad

Es fundamental observar métodos seguros al utilizar y dar mantenimiento a las herramientas y equipo
Greenlee. Este manual de instrucciones y todas las marcas que ostenta la herramienta le ofrecen la
información necesaria para evitar riesgos y hábitos poco seguros relacionados con su uso. Siga toda la
información sobre seguridad que se proporciona.

Propósito de este manual

Este manual de instrucciones tiene como propósito familiarizar a todo el personal con los
procedimientos de operación y mantenimiento seguros para el Multímetro digital modelo DM-860A de
Greenlee.

Manténgalo siempre al alcance de todo el personal. Puede obtener copias adicionales de manera
gratuita, previa solicitud en www.greenlee.com.

¡No deseche ni descarte este producto!

Para información sobre reciclaje, visite www.greenlee.com.

27

Importante Información sobre Seguridad

SÍMBOLO DE ALERTA
SOBRE SEGURIDAD

Este símbolo se utiliza para indicar un riesgo o práctica poco segura que podría ocasionar
lesiones o daños materiales. Cada uno de los siguientes términos denota la gravedad del riesgo.
El mensaje que sigue a dichos términos le indica cómo puede evitar o prevenir ese riesgo.

Peligros inmediatos que, de no evitarse, OCASIONARÁN graves lesiones o incluso la muerte.

Peligros que, de no evitarse, PODRÍAN OCASIONAR graves lesiones o incluso la muerte.

Peligro o prácticas peligrosas que, de no evitarse, PUEDEN OCASIONAR lesiones o daños
materiales.

Lea y entienda este documento antes de manejar esta herramienta o darle
mantenimiento. Utilizarla sin comprender cómo manejarla de manera segura
podría ocasionar un accidente, y como resultado de éste, graves lesiones o
incluso la muerte.

Peligro de electrocución:
El contacto con circuitos activados podría ocasionar graves lesiones o incluso la

muerte.

Todas las especificaciones son nominales y pueden cambiar conforme tengan lugar mejoras de diseño. Greenlee
Textron Inc. no se hace responsable de los daños que puedan surgir de la mala aplicación o mal uso de sus productos.

® Registrado: El color verde para instrumentos de verificación eléctricos es una marca registrada
de Greenlee Textron Inc.

Beep-Jack es una marca comercial de BTC.
Microsoft y Windows son marcas comerciales registradas de Microsoft Corporation.

CONSERVE ESTE MANUAL

28

DM-860A

Importante Información sobre Seguridad

Peligro de electrocución e incendio:

•No exponga esta unidad ni a la lluvia ni a la humedad.

•No utilice esta unidad si se encuentra mojada o dañada.

•Utilice cables de prueba y accesorios que sean apropiados para la aplicación que

se va a realizar. Consulte la información sobre categoría y voltaje nominal del cable
de prueba o el accesorio.

•Revise minuciosamente los cables de prueba o el accesorio, antes de utilizarlos. Deberán estar
limpios y secos, y su forro aislante deberá hallarse en buenas condiciones.

•Utilícela únicamente para el propósito para el que ha sido diseñada por el fabricante,
tal como se describe en este manual. Cualquier otro uso puede menoscabar la protección
proporcionada por la unidad.

De no observarse estas advertencias podrían sufrirse graves lesiones o incluso la muerte.

Peligro de electrocución:

•No aplique más del voltaje nominal entre dos terminales de entrada cualesquiera, o entre una
terminal de entrada cualquiera y una conexión a tierra.

•No toque las puntas de los cables de prueba ni ninguna parte del accesorio que carezca de forro
aislante.

De no observarse estas advertencias podrían sufrirse graves lesiones o incluso la muerte.

Peligro de electrocución:

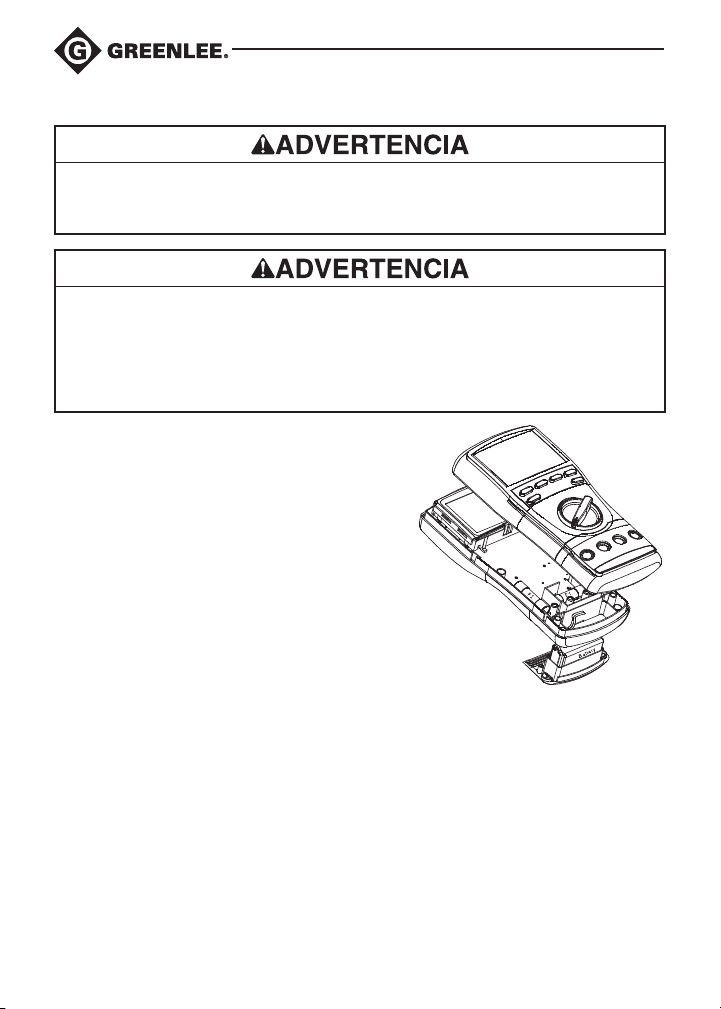

•No haga funcionar esta unidad con la caja abierta.

•Antes de abrir la caja, retire del circuito los cables de prueba y apague la unidad.

De no observarse estas advertencias podrían sufrirse graves lesiones o incluso la muerte.

Peligro de electrocución:
Los fusibles son una parte integral para la protección contra sobretensión. Cuando sea necesario

reemplazarlos, consulte la sección “Especificaciones” para saber qué tipo, tamaño y capacidad
deben tener. Utilizar cualquier otro tipo de fusible anulará la clasificación de protección de
sobretensión de la unidad.

De no observarse esta advertencia podrían sufrirse graves lesiones o incluso la muerte.

29

Importante Información sobre Seguridad

Peligro de electrocución:

•A menos que vaya a medir tensión, corriente o frecuencia, apague y bloquee la energía. Asegúrese
de que todos los condensadores estén totalmente sin carga. No debe haber tensión alguna.

•Coloque el interruptor de selección y conecte los cables de prueba de modo que correspondan
al tipo de medición que se desea efectuar. Si se colocan o se conectan incorrectamente puede
quemarse un fusible.

•Al utilizar esta unidad cerca de equipo que genere interferencia electromagnética quizá se obtenga
una lectura inexacta e inestable.

De no observarse estas advertencias podrían sufrirse graves lesiones o incluso la muerte.

Peligro de electrocución:
No cambie la función de medición mientras los cables de prueba estén conectados a un componente

o circuito.
De no observarse esta precaución podrían sufrirse lesiones o daños a la unidad.

Peligro de electrocución:

•No intente reparar esta unidad, ya que contiene partes que deben recibir mantenimiento por parte
de un profesional.

•No exponga la unidad a ambientes de temperatura extrema o altos niveles de humedad. Consulte
las Especificaciones.

De no observarse estas precauciones podrían sufrirse lesiones o daños a la unidad.

30

DM-860A

Identificación

1. Pantalla de cristal líquido (LCD) y gráfico de barras

2. Botones Consulte la explicación pertinente en la sección
de funciones “Cómo utilizar las distintas funciones”

3. Interruptor Selecciona una función o apaga (OFF) la unidad
de selección

4. A Terminal de entrada positiva para mediciones de corriente alta;
terminal de entrada negativa para T2

5. mA µA Terminal de entrada positiva para mediciones de corriente baja;
terminal de entrada positiva para T2

6. COM Terminal de entrada a tierra, común o negativo, para todo tipo de mediciones

7. ΩV Terminal de entrada positiva para todo tipo de mediciones excepto corriente

1

2

3

4 7

Símbolos en la unidad

Advertencia — Lea el manual de instrucciones
Doble forro aislante

5 6

31

Iconos de la pantalla

Pantalla principal

8. Elemento de gráfico de barras

9. – Indicador de polaridad para
el gráfico de barras

10. Escala del gráfico de barras

11. ∆ Está activa la función de Cero relativo.

12. VFD Está activa la función VFD.

13. – Indicador de polaridad

14. 8.8.8.8.88 Pantalla numérica

15. T1-T2 Está activa la función T1, T2 o T1-T2.

16. Está seleccionada la medición de CA.

17. Está seleccionada la medición de CC.

18. MAX Valor máximo que se está grabando
o mostrando.

19. MIN Valor mínimo que se está grabando
o mostrando.

20. AVG Valor promedio que se está grabando
o mostrando.

21. Está activa la función Record (Grabar).

22. Está activa la función “Crest Capture”
(Captura de valor de cresta).

23. Está activa la función “Hold”
(retención de datos en pantalla).

24. Está activa la selección automática
de escala.

25. Continuidad

26. Pila baja

27. } Símbolo de sobrecarga
(pantalla de gráfico de barras)

28. 5 Indicador de alcance máximo
en gráfico de barras

29. D% Está activa la función
de ciclo
de operación.

30. k Kilo (103)

31. M Mega (106)

32. Ω Ohmios

32

24
21-23
18-20

16-17

15
13-14

12

11

10

8-9

33. Hz Hertzios (frecuencia en

ciclos por segundo)

34. dBm Decibel

-3

35. m Mili (10

)

36. µ Micro (10-6)

37. V Voltio

38. A Amperio

39. n Nano (10-9)

40. F Faradio

41. S Siemen

Pantalla secundaria

42. %4-20mA Se activa la función de corriente

de bucle de control del
proceso industrial.

43. µ Micro (10-6)

44. m Mili (10-3)

45. A Amperio

46. V Voltio

47. M Mega (106)

48. k Kilo (103)

49. Hz Hertzios (frecuencia en

ciclos por segundo)

50. 8.8.8.8 Pantalla numérica

51. T2 Está activa la función T2.

52. Está seleccionada la medición
de CA.

53. – Indicador de polaridad

51-53

2625

50

47-49
43-46

42

29-41
28

27

DM-860A

Cómo utilizar las distintas funciones

•Pantalla digital doble: Este medidor puede mostrar simultáneamente dos mediciones, como el

voltaje de CA y la frecuencia. Las combinaciones de imagen en pantalla se muestran con símbolos
grandes para indicar la medición en la pantalla primaria, y con símbolos pequeños y elevados para
indicar la medición en la pantalla secundaria. Por ejemplo, “VAC
contiene la medición de voltaje de CA, y la pantalla secundaria contiene la medición de frecuencia.

•VFD ~V y VFD Hz: Estas funciones utilizan filtros y algoritmos de rechazo de ruido para efectuar

mediciones exactas de voltaje y frecuencia en la mayoría de motores de frecuencia variable. La
medición de voltaje selecciona automáticamente la escala de 500 V. Use el botón RANGE para
seleccionar otras escalas solamente cuando sea necesario. La sensibilidad para mediciones de
frecuencia VFD depende de la escala de voltaje y de la frecuencia de entrada. Consulte “Frecuencia –
Nivel de línea” en la sección “Exactitud” de este manual.

•SELECT (Seleccionar): Oprímalo momentáneamente para alternar entre las funciones, modos de

medición o modos de pantalla. El último ajuste utilizado se convierte en el valor por defecto cuando
se vuelva a seleccionar dicha función. Para cambiar el valor por defecto, seleccione un nuevo ajuste.
El ajuste será almacenado en una memoria estable.

•RANGE (Escala): Oprímalo una vez para ingresar al modo de selección manual de escala. El icono

desaparecerá de la pantalla. Oprímalo repetidamente para pasar de una escala a otra.

Manténgalo oprimido para volver al modo de selección automática de escala.

Aviso: Cuando se estén utilizando los modos CREST, REC, HOLD, o ∆, si se oprime el botón RANGE el
medidor saldrá del modo en que se encuentre.

•∆: Le muestra la diferencia entre dos mediciones. Mientras efectúa una medición, oprima ∆ para
poner la pantalla en ceros. Enseguida aparecerá el icono ∆ en la pantalla. Efectúe la segunda
medición. El valor que aparezca en la pantalla equivaldrá a la diferencia entre ambas mediciones.
Oprímalo nuevamente para salir de este modo.

Esta característica se aplica solamente a la pantalla principal.

•HOLD : Oprímalo momentáneamente para retener en pantalla el valor que aparece en ese
momento. Oprímalo nuevamente para salir de este modo.

Esta función no afecta al gráfico de barras.

•CREST : Oprima momentáneamente este botón para activar el modo de grabación de cresta.
En este modo, el valor de entrada se mide cada 1 milisegundos. y “MAX” aparecerán en la
pantalla. En la pantalla LCD aparecerá el valor de cresta máximo. El medidor emitirá un tono siempre
que se actualice el valor máximo o mínimo. Oprímalo repetidamente para seleccionar la pantalla
deseada: máximo o mínimo valor de cresta. Mantenga oprimido el botón para salir de este modo.

La función de apagado automático se desactiva al utilizar esta función.
Aviso: Cuando se esté utilizando la función CREST, si se oprime el botón RANGE el medidor saldrá

del modo en que se encuentre.

•REC : Oprima momentáneamente este botón para activar el modo de grabación MAX/MIN/AVG.
En este modo, el valor de entrada se mide cada 50 milisegundos. Enseguida aparecerán “MAX/MIN”
y “AVG” en la pantalla. En la pantalla LCD aparecerá el valor del dato actual. El medidor emitirá un
tono siempre que se actualice el valor máximo o mínimo. Oprímalo repetidamente para seleccionar
la pantalla deseada: máximo, mínimo, promedio o dato real. Mantenga oprimido el botón para salir
de este modo.

Hz

” significa que la pantalla primaria

33

Cómo utilizar las distintas funciones (continuación)

La función de apagado automático se desactiva al utilizar esta función.
Aviso: Cuando se esté utilizando la función REC, si se oprime el botón RANGE el medidor saldrá del

modo en que se encuentre.

• : Manténgalo oprimido hasta que se ilumine la luz de fondo. Oprímalo nuevamente sin
soltar para apagarla. La luz de fondo se apagará automáticamente después de aproximadamente
30segundos a fin de preservar la vida útil de la pila.

•dBm-Ω: La impedancia de referencia aparece durante un segundo después de seleccionar la
función dBm. Oprima momentáneamente dBm-Ω para cambiar la impedancia de referencia. Consulte
en la sección “Especificaciones” los valores disponibles.

Aviso: Ésta es una medición de voltaje de CA calculada según la fórmula
dBm = 20 x log (voltaje medido / voltaje de referencia
El voltaje de referencia es aquel que causa que 1 mW de potencia se disipe en la impedancia de

referencia seleccionada.

•T1-T2: Oprima momentáneamente este botón para seleccionar la pantalla de temperatura
deseada: T1, T2, T1T2 o T1-T2T2.

•500000: Oprima sin soltar el conmutador para alternar entre el modo rápido de 50.000 puntos y el
modo de alta resolución de 500.000 puntos para mediciones de frecuencia y voltaje de CC.

•Apagado automático inteligente (APO): A fin de prolongar la vida útil de la pila, el medidor se
apaga por sí solo después de 17 minutos de inactividad. La inactividad ocurre cuando no se oprimen
los botones o no se gira el interruptor de selección. El medidor no realizará la función de apagado
automático inteligente (APO) cuando hayan lecturas importantes de más de 10% de la escala o
lecturas para resistencia y continuidad que no sean indicativas de sobrecarga. Para restaurar la
energía, oprima SELECT, RANGE, ∆, o HOLD o bien, gire el interruptor de selección hacia OFF y
vuelva a encender la unidad. Para desactivar esta función, oprima SELECT (Seleccionar) al tiempo
que enciende la unidad.

•Cómo desactivar la función de tono audible: Mantenga oprimido el botón RANGE a la vez que
enciende el medidor a fin de desactivar temporalmente la función de tono audible. Para activar el
tono audible, gire el selector a la posición OFF y después vuelva a encenderlo.

•Hz: Se puede medir la frecuencia en la mayoría de ajustes de voltaje y corriente del selector.
Oprima SELECT hasta que aparezca “Hz” en la pantalla primaria o secundaria, según se desee.
La sensibilidad de la función Frecuencia a nivel de línea varía con la escala de medición. Consulte
la sección “Especificaciones”. Las mediciones con escala autoajustable usualmente establecen el
mejor nivel de disparador. Si la lectura de frecuencia se vuelve inestable o queda en blanco, oprima
el botón RANGE para seleccionar otro nivel de disparador.

•%4-20 mA: Este valor calculado es una de tres opciones disponibles para la pantalla secundaria al
medir miliamperios de CC. Esto es útil para aplicaciones de bucle de control de procesos industriales
de 4-20 mA. Una lectura de 4 mA en la pantalla principal produce una lectura de 0% en la pantalla
secundaria, 12 mA producen 50%, 20 mA producen 100%, etc.

34

DM-860A

Medición de corriente alterna

Las mediciones de corriente alterna generalmente se muestran como valores eficaces (RMS o root
mean squared). El valor eficaz equivale al valor de una forma de onda de CC, la cual brinda la misma
potencia que si reemplazara la forma de onda variable con el tiempo. Existen dos métodos de medición
de corriente alterna: calibrados para responder al valor eficaz medio y a una lectura de valores eficaces
reales.

El método calibrado para responder al valor eficaz medio toma el valor medio de la señal de entrada
luego de una rectificación total de onda, la multiplica por 1,11 y muestra el resultado. El resultado es
exacto si la señal de entrada es una onda sinusoidal pura.

El método de lectura de valores eficaces reales utiliza un circuito interno para leer el valor
eficaz real. Este método es exacto, dentro de las limitaciones de factor de cresta especificadas,
independientemente del tipo de señal de entrada, ya sea una onda sinusoidal pura, rectangular,
triangular, media onda o señal con armónicas. La capacidad para leer valores eficaces reales brinda
una mayor versatilidad de medición. La unidad DM-860A de Greenlee es un medidor de valores
eficaces (RMS) reales.

La tabla de Formas de onda y Factores de cresta muestra algunas de las señales de CA y sus valores
eficaces reales más comunes.

Formas de onda y Factores de cresta

Forma de onda

Valor eficaz 100 100 100 100
Valor medio 90 100 87 64

Factor de

cresta* (x)

* El factor de cresta es el cociente de un valor máximo en relación con el valor eficaz; está

representado por la letra griega x.

1,414 1 1,73 2

Valor eficaz real CA + CC

El valor eficaz real CA + CC calcula los componentes de CA y CC expresados

al efectuar mediciones y responde acertadamente al valor eficaz efectivo total independientemente de
la forma de onda. Formas de onda distorsionadas con la presencia de componentes de CC y armónicas
podrían ocasionar:

•el sobrecalentamiento de transformadores, generadores y motores

•el disparo prematuro de interruptores automáticos de circuito

•que fusibles se quemen

•el sobrecalentamiento de neutrales debido a la presencia de armónicas triples en el neutral

•la vibración de barras colectoras y paneles eléctricos

35

Ancho de banda de CA

El ancho de banda de CA de un multímetro digital (DMM) es la gama de frecuencias sobre la cual se
pueden efectuar mediciones de CA dentro de una precisión específica. Se trata de la respuesta de
frecuencia de las funciones de CA—no de las funciones de medición de frecuencia. Un DMM no puede
efectuar mediciones precisas de valores de CA con espectros de frecuencia que excedan el ancho
de banda de CA. Por lo tanto, un ancho de banda de CA amplio desempeña un papel fundamental en
multímetros digitales de alto rendimiento. Las formas de onda complejas, el ruido y las formas de onda
distorsionadas contienen componentes de frecuencia mucho mayores que los fundamentales; por
ejemplo, ruido de alta frecuencia en una línea de energía de 50/60 Hz.

Operación

Peligro de electrocución:
El contacto con circuitos activados podría ocasionar graves lesiones o incluso la

muerte.

Modo de autodiagnóstico

El mensaje “rE-O” puede aparecer cuando se enciende el medidor. Esto indica que el medidor está
realizando un autodiagnóstico de rutina. No apague el medidor. Deje que termine el procedimiento
de diagnóstico. Si aparece el mensaje “C_Er” en la pantalla al encender el medidor, algunas escalas
pueden estar sustancialmente fuera de especificación. Para evitar mediciones erróneas, suspenda el
uso del medidor y devuélvalo a Greenlee para su recalibración.

Procedimiento de operación

1. Consulte la Tabla de ajustes. Coloque el interruptor de selección en el ajuste apropiado, oprima

SELECT (cuando se le pida que lo haga), y conecte los cables de prueba al multímetro.

2. Consulte la sección “Mediciones más comunes” en relación con las instrucciones específicas para

cada tipo de medición.

3. Pruebe la unidad en un circuito o componente que se sabe está funcionando perfectamente.

•Si la unidad no funciona como debería en un circuito que se sabe está funcionando
perfectamente, reemplace la pila y/o los fusibles.

•Si la unidad aún sigue sin funcionar como debería, llame a Greenlee al 800-435-0786 para
obtener asistencia técnica.

4. Anote la lectura del circuito o componente que se está verificando.

36

DM-860A

Operación (continuación)

Tabla de ajustes

El medidor almacena la última función utilizada de cada una de las posiciones del interruptor de
selección en su memoria no volátil. Si ésta no resulta ser la función correcta al girar el interruptor de
selección, oprima SELECT hasta que aparezca el icono deseado.

Las opciones de pantalla doble se muestran junto con los iconos. En la tabla, “~VHz” indica que “~”
y “V” aparecen en la pantalla principal, y “Hz” aparece en la pantalla secundaria. Esta combinación
muestra la medición de voltaje de CA en la pantalla primaria y la frecuencia en la pantalla secundaria.

Para medir

esta función …

interruptor de

selección en este

símbolo…

Motor de velocidad
variable—Voltaje y

frecuencia

Voltaje—CA RMS real

(1000 V máx.)

*Voltaje—CC

(1000 V máx.)

Voltaje—CA + CC RMS

real (1000 V máx.)

Voltaje—CC

(500 mV máx.)

Voltaje—CA + CC RMS

real (500 mV máx.)

Voltaje—CA RMS

real (500 V máx.)

Coloque el

Frecuencia—Nivel de línea

de voltaje o de corriente

**Frecuencia—Nivel lógico

Colocar en voltaje
o corriente según

esta tabla.

Hz

% Ciclo de trabajo D% D%

dBm

dBm (0 dB = 1 mW en

impedancia de referencia)

(función
máx; función

500 mV máx.)

* Para mediciones exactas, oprima 500000 a fin de alternar entre 50.000 puntos y 500.000 puntos.

Se aplica solamente a voltajes de CC.

** El nivel de frecuencia lógico tiene una sensibilidad fija

y se aplica a señales digitales. Consulte “Exactitud”.

Oprima SELECT hasta

que estos iconos

aparezcan en la

Cualquier opción de

pantalla que incluya Hz

Impedancia de referencia

1000 V

y dBm durante 1 s,

después dBmHz (oprima
dBm-Ω para cambiar la

impedancia de referencia)

Conecte
el cable

de prueba

pantalla …

VHz o Hz

VHz o Hz

V o V

~V

V

mV o mV

~mV

mV

mVHz o Hz

~V

~V

~V

~mV

~mV

rojo a…

ΩV

ΩV

ΩV

ΩV

ΩV

ΩV

ΩV

— —

Hz

ΩV

ΩV

ΩV

La Tabla continúa en la siguiente página.

Conecte

el cable
de prueba
negro a …

COM

COM

COM

COM

COM

COM

COM

COM

COM

COM

37

Operación (continuación)

Tabla de ajustes (continuación)

Para medir

esta función …

interruptor de

selección en este

símbolo…

Coloque el

Temperatura doble T

1T2

†Capacitancia F

Diodo V y diod

Resistencia Ω Ω

Continuidad

Conductancia nS nS

Corriente—CA, CC, o

CA + CC RMS real

A

(10 A máx.)

Corriente—CA, CC, o

CA + CC RMS real

mA

(600 mA máx.)

Corriente—CA, CC, o

CA + CC RMS real

µA

(6000 µA máx.)

Corriente de bucle de

control de proceso

industrial

mA

% 4 a 20 mA

† Descargue el capacitor antes de efectuar una medición. Consulte “Mediciones más comunes”

respecto a los capacitores polarizados.
Nota 1: T1+ se conecta a ΩV , y T1– se conecta a COM.
Nota 2: T2+ se conecta a mA µA, y T2– se conecta a A.

Oprima SELECT hasta

que estos iconos

aparezcan en la

pantalla …

°C o °F (oprima RANGE

para las opciones de

pantalla T1, T2, T1T2 o

T1-T2T2)

y Ω

~A,

A, A

~A,

o A

%4-20mA,

~mA,

mA

~mA,

mA

~µA,

µA

%4-20mA

Hz

Hz

~µA,

Hz

A

o mA

µA, µA

o µA

mA

mA

Conecte

el cable

de prueba

rojo a…

de prueba

negro a …

Ver las

Notas 1 y 2

ΩV

ΩV

ΩV

ΩV

ΩV

A COM

mA µA COM

mA µA COM

mA µA COM

Conecte

el cable

—

COM

COM

COM

COM

COM

38

Mediciones más comunes

Medición de voltaje

Medición de corriente

DM-860A

39

Mediciones más comunes

Medición de resistencia

Verificación de continuidad

Medición de capacitancia Verificación de diodo

Polarización
inversa

Polarización
directa

Aviso: Para condensadores polarizados, conecte
la sonda roja al terminal positivo y la sonda negra
al terminal negativo del condensador.

40

Mediciones más comunes

Temperatura

DM-860A

41

Cómo utilizar el software opcional

La unidad DM-860A es compatible con Greenlee DMSC-9U, un cable y software de interfaz
ópticamente aislada de ordenador. Permite grabar mediciones en un ordenador personal utilizando el
sistema operativo Microsoft® Windows®.

Cómo instalar el software

1. Introduzca el CD en la unidad CDROM del ordenador.

2. El programa de instalación se iniciará automáticamente. Si no ocurre así, haga doble clic en el

icono de CD en “Mi PC”.

3. Aparecerá el menú del programa de instalación. Haga clic en “Software Installation”

(Instalación del software).

4. Escriba el número de catálogo de su medidor (por ejemplo, “DM-860A”) en el cuadro de diálogo.

5. Complete los cuadros de diálogo restantes según las preferencias del usuario.

Cómo conectar el cable de interfaz USB óptico

1. Alinee la ranura en el conector con la ranura en el medidor.

2. Gire el conector en el sentido de las manillas del reloj hasta que caiga en su posición.

3. Conecte el cable a un puerto USB de la PC..

Ranura en la parte posterior del medidor

42

DM-860A

Exactitud

Consulte la sección “Especificaciones” en relación con las condiciones de operación y el coeficiente de
temperatura.

La exactitud se especifica de la siguiente manera: ± (un porcentaje de la lectura + una cantidad fija)
a 23 °C ± 5 °C (73.4 °F ± 9 °F), 0% a 75% de humedad relativa. Las especificaciones se refieren al
modo de 50.000 puntos.

Lecturas de valores RMS (eficaces) reales: Las precisiones de voltaje y corriente se especifican a partir
del 5% hasta el 100% de la escala a menos que se indique algo diferente. La frecuencia debe hallarse
dentro del ancho de banda especificado para formas de onda no sinusoidales. Los factores de cresta
son los siguientes:

•Factor de cresta < 2,1:1 a plena escala

•Factor de cresta < 4,2:1 a escala media

Corriente de CA, CCCA, y CA + CC

Escala

Exactitud en CC

y 50 Hz a 60 Hz

500,00 µA ± (0,5% + 0,5 µA) ± (0,7% + 0,5 µA) ± (2,0% + 0,5 µA) ± (5,0% + 0,5 µA)
5000,0 µA ± (0,5% + 5,0 µA) ± (0,7% + 5,0 µA) ± (2,0% + 5,0 µA) ± (5,0% + 5,0 µA)
50,000 mA ± (0,5% + 0,05 mA) ± (0,7% + 0,05 mA) ± (2,0% + 0,05 mA) ± (5,0% + 0,05 mA)
500,00 mA ± (0,5% + 0,5 mA) ± (0,7% + 0,5 mA) ± (2,0% + 0,5 mA) ± (5,0% + 0,5 mA)
5,0000 A ± (0,5% + 0,005 A) ± (0,7% + 0,005 A) No especificada No especificada
10,000 A* ± (0,5% + 0,05 A) ± (0,7% + 0,05 A) No especificada No especificada

*

10 A continuos; 20 A máximo (Régimen de trabajo: 30 segundos encendido, 5 minutos apagado).

Escala Voltajes de carga (todas las escalas de frecuencia)

500,00 µA
5000,0 µA
50,000 mA
500,00 mA
5,0000 A
10,000 A

CA

Exactitud a

40 Hz hasta 1 Hz

0,15 mV/µA

3,3 mV/mA

45 mV/A

Exactitud a 1 kHz

hasta 20 kHz

Exactitud a 20 kHz

hasta 100 kHz

Corriente continua (CC)

Escala Exactitud Voltajes de carga

500,00 µA ± (0,15% + 0,2 µA)
5000,0 µA ± (0,1% + 2,0 µA)
50,000 mA ± (0,15% + 0,02 mA)
500,00 mA ± (0,15% + 0,3 mA)
5,0000 A ± (0,5% + 0,002 A)
10,000 A* ± (0,5% + 0,02 A)

*

10 A continuos; 20 A máximo (Régimen de trabajo: 30 segundos encendido, 5 minutos apagado).

0,15 mV/µA

3,3 mV/mA

45 mV/A

43

Exactitud (continuación)

Voltaje de CCCA y CA + CC

Escala

20 Hz hasta 45 Hz

500,00 mV ± (1,5% + 0,4 mV) ± (0,5% + 0,4 mV) ± (1,0% + 0,4 mV) ± (3,5% + 0,4 mV)**
5,0000 V ± (1,5% + 0,004 V) ± (0,5% + 0,008 V) ± (1,2% + 0,004 V) ± (4,0% + 0,004 V)**
50,000 V ± (1,5% + 0,04 V) ± (0,5% + 0,08 V) ± (1,2% + 0,04 V) ± (4,0% + 0,04 V)**
500,00 V No especificada ± (0,5% + 0,8 V) No especificada No especificada
1000,0 V No especificada ± (0,5% + 8 V) No especificada No especificada

*

Desde 5% al 10% de la escala: Porcentaje de exactitud de lectura + 80 dígitos.

**

Desde 5% al 10% de la escala: Porcentaje de exactitud de lectura + 180 dígitos.
Desde 10% al 15% de la escala: Porcentaje de exactitud de lectura + 100 dígitos.

Lectura residual menor que 50 dígitos con los cables de prueba en cortocircuito.

Aviso: “Dígitos” se refiere al dígito menos significativo (el número en la posición más a la derecha).

Voltaje de VFD CA

Escala

5,0000 V ± (3% + 0,008 V) ± (2% + 0,005 V) ± (6% + 0,008 V)**
50,000 V ± (3% + 0,08 V) ± (2% + 0,05 V) ± (6% + 0,08 V)**
500,00 V ± (3% + 0,8 V) ± (2% + 0,5 V) ± (6% + 0,8 V)**
1000,0 V ± (3% + 8 V) ± (2% + 5 V) ± (6% + 8 V)**

*

No está especificado para frecuencias fundamentales mayores que 440 Hz.

** La exactitud decrece linealmente de ± (2,0% + 50 dígitos) a 200 Hz hasta

± (6% + 80 dígitos) a 440 Hz.

CA

Exactitud* a

Exactitud* a

5 Hz hasta 20 Hz

Exactitud* de CC

y 45 Hz hasta 1 kHz

Exactitud* a

20 Hz hasta 200 Hz

Exactitud* a

1 kHz hasta 20 kHz

Exactitud* a

20 kHz hasta 40 kHz

Exactitud* a

200 Hz hasta 440 Hz

44

DM-860A

Exactitud (continuación)

Voltaje alterno (CA)

Escala

500,00 mV ± (1,2% + 0,4 mV) ± (0,3% + 0,2 mV) ± (0,4% + 0,25 mV)
5,0000 V ± (1,2% + 0,004 V) ± (0,3% + 0,003 V) ± (0,3% + 0,004 V)
50,000 V ± (1,2% + 0,04 V) ± (0,3% + 0,03 V) ± (0,3% + 0,04 V)
500,00 V No especificada ± (0,5% + 0,3 V) ± (0,5% + 0,4 V)
1000,0 V No especificada ± (0,5% + 3 V) ± (0,8% + 4 V) (65 Hz hasta 1 kHz)

Escala

500,00 mV ± (0,5% + 0,3 mV) ± (2,5% + 0,4 mV)**
5,0000 V ± (0,7% + 0,004 V) ± (3,5% + 0,004 V)**
50,000 V ± (0,7% + 0,04 V) ± (3,5% + 0,04 V)**
500,00 V ± (0,7% + 0,4 V) No especificada
1000,0 V No especificada No especificada

*

Desde 5% al 10% de la escala: Porcentaje de exactitud de lectura + 80 dígitos.

**

Desde 5% al 10% de la escala: Porcentaje de exactitud de lectura + 180 dígitos.

Lectura residual menor que 50 dígitos con los cables de prueba en cortocircuito.

Aviso: “Dígitos” se refiere al dígito menos significativo (el número en la posición más a la derecha).

Voltaje continuo (CC)

Escala Exactitud Impedancia de entrada

500,00 mV ± (0,02% + 0,02 mV) 10 MΩ, 80 pF nominales
5,0000 V ± (0,02% + 0,0002 V)
50,000 V ± (0,03% + 0,002 V)
500,00 V ± (0,04% + 0,02 V)
1000,0 V ± (0,15% + 0,2 V)

Exactitud* a

20 Hz hasta 45 Hz

Exactitud* a

10 kHz hasta 20 kHz

Exactitud* a

45 Hz hasta 65 Hz

Exactitud* a

20 kHz hasta 100 kHz

10 MΩ, 60 pF nominales

Exactitud* a

65 Hz hasta 10 kHz

45

Exactitud (continuación)

Resistencia y conductancia

Escala Exactitud

500,00 Ω ± (0,07% + 0,10 Ω) 3,0 V CC
5,0000 kΩ ± (0,07% + 0,0002 kΩ)
50,000 kΩ ± (0,1% + 0,002 kΩ)
500,00 kΩ ± (0,1% + 0,02 kΩ)
5,0000 MΩ ± (0,3% + 0,0006 MΩ)
50,000 MΩ ± (2,0% + 0,006 MΩ)
99,99 nS ± (0,8% + 0,10 nS)*

*± (2,0% + 0,40 nS) por debajo de 9,99 nS.

Capacitancia

Escala Exactitud*

50,00 nF ± (0,8% + 0,03 nF)
500,0 nF ± (0,8% + 0,3 nF)
5,000 µF ± (1,5% + 0,003 µF)
50,00 µF ± (2,5% + 0,03 µF)
500,0 µF** ± (3,5% + 0,5 µF)
5,000 mF** ± (5,0% + 0,005 mF)
25,00 mF** ± (6,5% + 0,05 mF)

Voltaje típico de

circuito abierto

1,3 V CC

*

Estas exactitudes son para los capacitores de película
(capacitores con absorción dieléctrica insignificante).

**

En modo manual de detección de escala, las escalas
500,0 µF, 5,000 mF, y 25,00 mF no están especificadas
para valores menores de 45,0 µF, 0,450 mF, y 4,50 mF,
respectivamente.

Temperatura doble T

1, T2, T1-T2

Escala Exactitud*

–50 °C a 1000,0 °C ± (0,3% + 1,5 °C)

–58 °F a 1832,0 °F ± (0,3% + 3,0 °F)

*

No se incluye la escala ni la exactitud del termopar.

46

DM-860A

Exactitud (continuación)

Frecuencia—Nivel de línea

Escala: 5,000 Hz a 200,00 kHz
Exactitud: ± (0,02% + 4 dígitos)

Escala de

función

CA

500 mV 100 mV
5 V 0,5 V 5000 µA 500 µA
50 V 5 V
500 V 50 V 500 mA 50 mA
1000 V 500 V 10 Hz a 10 kHz 5 A 1 A
VFD 5 V 0,5 V a 2 V*
VFD 50 V 5 V a 20 V*
VFD 500 V 50 V a 200 V*

Frecuencia—Nivel lógico

Escala: 5,000 Hz a 2,0000 MHz
Exactitud: ± (0,002% + 4 dígitos)
Sensibilidad: Onda rectangular de 2,5 Vp

% Ciclo de trabajo

Escala: 0,1% a 99,99%
Exactitud: ± (3 dígitos/kHz + 2 dígitos)
Frecuencia de entrada: 5 Hz a 500 kHz, familia lógica de 5 V

Verificación de diodos

Escala de medición: 2,0000 V
Corriente de prueba (típica): 0,4 mA
Voltaje de circuito abierto: < 3,0 V CC
Exactitud: ± (1% + 0,0001 V)

Continuidad

Umbral de tono: Entre 20 Ω y 200 Ω
Tiempo de respuesta: < 100 µs

dBm

La escala y la exactitud dependen de la función de CA utilizada y la impedancia de referencia

seleccionada.

Impedancia de referencia seleccionable: 4, 8, 16, 32, 50, 75, 93, 110, 125, 135, 150, 200, 250, 300,

500, 600, 800, 900, 1000, 1200 Ω

Captura de cresta (voltaje y corriente) para valores de cresta > 0,8 ms de duración

Exactitud: Exactitud especificada ± 100 dígitos
Resolución: 5000 dígitos

Sensibilidad

(sinusoidal, valores

RMS reales)

Escala

10 Hz a 200 kHz

10 Hz a 100 kHz

10 Hz a 440 Hz

Escala de

función

CA

Sensibilidad

(sinusoidal, valores

RMS reales)

Escala

500 µA 50 µA

50 mA 5 mA

10 A 10 A

* La sensibilidad VFD decrece linealmente de 10% de la

escala a 200 Hz hasta 40% de la

10 Hz a 10 kHz

10 Hz a 3 kHz

escala a 440 Hz.

47

Especificaciones

Pantalla: LCD

Modo normal: 50.000 puntos
Modo de alta resolución: 500.000 puntos
Frecuencia: 99.999 puntos

Gráfico de barras de 41 segmentos
Polaridad: Automática
Impedancia de entrada: 10 MΩ, 60 pF nominales (80 pF para escalas de 500 mV).
Frecuencia de muestreo:

Modo de 50.000 puntos: 5 por segundo, nominal

Modo de 500.000 puntos: 1,25 por segundo, nominal

Pantalla de gráfico de barras: 60 por segundo
Coeficiente de temperatura: Nominal 0,15 x (Exactitud) por °C debajo de 18 °C desde 0 °C hasta 18 °C

(32 °F hasta 64 °F) o por encima de 28 °C desde 28 °C hasta 40 °C (82 °F hasta 104 °F) a menos

que se especifique de manera diferente
Apagado automático inteligente: Después de 17 minutos de inactividad
Indicación de pila sin carga: Por debajo de aproximadamente 7 V
Supresión de ruido*:

Factor de supresión en modo normal > 60 dB a 50 Hz y 60 Hz al efectuar mediciones de V CC

Factor de supresión en modo común > 90 dB de 0 Hz a 60 Hz al efectuar mediciones de V CA

Factor de supresión en modo común > 120 dB a 50 Hz y 60 Hz al efectuar mediciones de V CC
Condiciones de operación:

0 °C a 31 °C (32 °F a 88 °F), 0% a 80% de humedad relativa

31 °C a 45 °C (88 °F a 113 °F), humedad relativa disminuyendo linealmente de 80% a 50%

(sincondensación)
Altitud: 2000 m (6500 pies) máxima
Uso en interiores únicamente
Grado de contaminación: 2

Condiciones de almacenamiento: –20 °C a 60 °C (–4 °F a 140 °F), 0% a 80% de humedad relativa

(sin condensación)
Retire la pila

Pila: Pila de 9 voltios (NEDA 1604, JIS 006P o IEC 6F)
E.M.C.: Cumple EN61326-1:2006

En un campo de RF de 3 V/m:

No se especifica la función de capacitancia

Escalas para otras funciones: Exactitud total = Exactitud especificada +100 dígitos
No se especifica el desempeño por encima de 3 V/m

* Supresión del ruido es la capacidad de suprimir señales o ruido indeseados.

•Voltajes de modo normal son señales de CA que pueden ocasionar mediciones inexactas de CC.

NMRR (Normal Mode Rejection Ratio o Factor de supresión en modo normal) es una medición de
la capacidad para filtrar estas señales.

•Voltajes de modo común son señales presentes en las terminales de entrada + y COM, con

respecto a la conexión a tierra, que pueden causar alteraciones de dígitos o compensaciones en
las mediciones de voltaje. CMRR (Common Mode Rejection Ratio o Factor de supresión en modo
común) es una medición de la capacidad para filtrar estas señales.

48

DM-860A

Especificaciones (continuación)

Seguridad: Doble aislamiento según IEC61010-1, 2a edición, EN61010-1, 2a edición, UL61010-1,

2aedición y CAN/CSA C22.2 No. 61010.1-04 hasta categoría IV 1000 V CA y V CC
Todos los terminales: Categoría IV 1000 V CA y V CC

Protecciones contra sobrecarga:

Voltios: 1050 V RMS CA/CC, 1450 V pico CA/CC
Milivoltios: 1050 V RMS CA/CC, 1450 V pico CA/CC
A: Fusible de 11 A/1000 V, condiciones de corte 20 kA, fusible F de 13/32 pulg. x 1-1/2 pulg.
µA y mA: Fusible de 0,44 A/1000 V, condiciones de corte 10 kA, fusible F de 13/32 pulg. x

1-3/8pulg.
Otras funciones: 1050 V RMS CA/CC, 1450 V pico CA/CC

Categorías de medición

Las siguientes definiciones proceden de la norma de seguridad internacional sobre la coordinación de
aislamientos tal y como se aplica a equipos de medición, control y laboratorio. En las publicaciones
IEC 61010-1 y IEC 60664 de la International Electrotechnical Commission (Comisión Electrotécnica
Internacional) se detallan más a fondo estas categorías de medición.

Categoría de medición I

Nivel de señal. Equipo electrónico y de telecomunicaciones, o partes del mismo. Como ejemplo pueden
citarse los circuitos electrónicos protegidos contra tensiones momentáneas dentro de fotocopiadores y
modems.

Categoría de medición II

Nivel local. Aparatos eléctricos, equipo portátil, y los circuitos a los que están conectados. Como
ejemplo pueden citarse dispositivos de iluminación, televisores y circuitos de rama larga.

Categoría de medición III

Nivel de distribución. Máquinas instaladas permanentemente y los circuitos a los que están cableados.
Como ejemplo pueden citarse sistemas conductores y los paneles del interruptor automático principal
del sistema eléctrico de un edificio.

Categoría de medición IV

Nivel de abastecimiento primario. Líneas aéreas y otros sistemas de cable. Como ejemplo pueden
citarse cables, medidores, transformadores y cualquier otro equipo exterior perteneciente a la empresa
de servicio eléctrico.

Certificado de Conformidad

Greenlee Textron Inc. cuenta con certificación conforme a ISO 9001 (2000) para nuestros Sistemas de
Gerencia de Calidad.

El instrumento provisto ha sido inspeccionado y/o calibrado mediante el uso de equipo reconocido por
el Instituto Nacional de Normas y Tecnologías (National Institute for Standards and Technology [NIST]).

49

Mantenimiento

Peligro de electrocución:
Antes de abrir la caja, retire del circuito los cables de prueba y apague la unidad.
De no observarse esta advertencia podrían sufrirse graves lesiones o incluso la muerte.

Peligro de electrocución:
Los fusibles son una parte integral para la protección contra sobretensión. Cuando sea necesario

reemplazarlos, consulte la sección “Especificaciones” para saber qué tipo, tamaño y capacidad
deben tener. Utilizar cualquier otro tipo de fusible anulará la clasificación de protección de
sobretensión de la unidad.

De no observarse esta advertencia podrían sufrirse graves lesiones o incluso la muerte.

Cómo reemplazar la batería

1. Desconecte la unidad del circuito. Apague (OFF) la
unidad.

2. Extraiga los dos tornillos de la puerta de acceso a la
batería y retírela.

3. Cambie la batería y verifique la polaridad.

Cómo cambiar los fusibles

1. Desconecte la unidad del circuito. Apague (OFF) la
unidad.

2. Extraiga los dos tornillos de la puerta de acceso a la
batería y retírela.

3. Desenrosque los dos tornillos dentro del compartimiento
de la batería y los dos tornillos en la parte posterior del estuche.

4. Quite la cubierta posterior y cambie los fusibles.

5. Alinee las dos secciones de la unidad y las juntas de goma.

6. Asegúrese que el interruptor de selección esté en la posición original de modo que esté bien
alineado con el interruptor interno.

7. Vuelva a colocar la cubierta y los tornillos.

Limpieza y almacenamiento

Limpie periódicamente la caja utilizando un paño húmedo y detergente suave; no utilice abrasivos ni
solventes.

Si el medidor no se usará durante períodos de más de 60 días, extraiga la batería y guárdela
separadamente.

50

DM-860A

Description

Le multimètre numérique DM-860A de Greenlee est un appareil de contrôle portable offrant les
capacités de mesure suivantes : tension alternative ou continue, intensité alternative ou continue,
pourcentage de courant de boucle, deux canaux de température (thermocouples de type K), fréquence,
coefficient d'utilisation, résistance, conductance et capacité. Il permet également la vérification de
diodes et les contrôles de continuité.

Le DM-860A comporte un affichage à barres graphiques, qui répond plus rapidement que l’affichage
numérique — utile pour détecter les contacts défectueux, les déclics de potentiomètre et les pointes
de signal. Une interface informatique à isolation optique avec logiciel, proposée en option, permet
l'enregistrement des mesures de l'appareil sur un ordinateur.

Les autres fonctions et capacités spéciales sont notamment :

•Double afficheur présentant deux mesures, tension alternative et fréquence par exemple,

simultanément.

•Avertisseur Beep-Jack™ produisant un bip sonore et un message d'erreur à l'écran si le fil de

mesure est branché dans la borne d'entrée mA µA ou A alors que le sélecteur n'est pas en position
mA µA ou A.

•Bande passante en courant alternatif de 100 kHz pour la tension et de 20 kHz pour l'intensité.

•Fonction MAX/MIN, qui met en mémoire le maximum, le minimum et la moyenne.

•Mode de saisie de crête, pour saisir les maxima des signaux de tension ou d'intensité.

•Résolution sélectionnable entre 50 000 ou 500 000 points pour les mesures de tension continue.

•Mode de zéro relatif.

•Calibre automatique ou manuel.

•Mise hors tension automatique intelligente.

•Affichage à cristaux liquides rétroéclairé pour les mesures dans la pénombre.

Sécurité

Lors de l’utilisation et de l’entretien des outils et des équipements de Greenlee, votre sécurité est
une priorité. Ce manuel d’instructions et toute étiquette sur l’outil fournit des informations permettant
d’éviter des dangers ou des manipulations dangereuses liées à l’utilisation de cet outil. Suivre toutes
les consignes de sécurité indiquées.

Dessein de ce manuel

Ce manuel d’instructions a pour objet de familiariser tout le personnel avec les procédures préconisées
pour une utilisation et un entretien sans danger du multimètre numérique DM-860A de Greenlee.

Mettre ce manuel à la disposition de tous les employés. On peut obtenir des exemplaires gratuits sur
simple demande sur le site Web www.greenlee.com.

Ne pas se débarrasser de ce produit ou le jeter !

Pour des informations sur le recyclage, visiter www.greenlee.com.

51

Consignes de sécurité importantes

SYMBOLE D’AVERTISSEMENT

Ce symbole met en garde contre les risques et les manipulations dangereuses pouvant entraîner
des blessures ou l’endommagement du matériel. Le mot indicateur, défini ci-dessous, indique la
gravité du danger. Le message qui suit le mot indicateur indique comment empêcher le danger.

Danger immédiat qui, s’il n’est pas pris en considération ENTRAINERA des blessures graves, voire
mortelles.

Danger qui, s’il n’est pas pris en considération, POURRAIT entraîner des blessures graves, voire
mortelles.

Dangers ou manipulations dangereuses qui, s’ils ne sont pas pris en considération, POURRAIENT
EVENTUELLEMENT entraîner des dommages à la propriété ou causer des blessures.

Lire attentivement et bien comprendre cette documentation avant d’utiliser ou
de procéder à l’entretien de cet équipement. Négliger de comprendre comment
utiliser cet outil en toute sécurité pourrait provoquer un accident et entraîner des
blessures graves, voire mortelles.

Risque de décharge électrique :
Un contact avec des circuits sous tension pourrait entraîner des blessures

graves, voire mortelles.

Toutes les spécifications sont nominales et peuvent changer avec l’amélioration de la conception. Greenlee Textron
Inc. ne peut être tenue responsable des dommages résultant d’une application inappropriée ou d’un mauvais usage
de ses produits.

® Déposé : La couleur verte des instruments de vérification électrique est une marque déposée de
Greenlee Textron Inc.

Beep-Jack est une marque de commerce de BTC.
Microsoft et Windows sont des marques déposées de Microsoft Corporation.

CONSERVER CE MANUEL

52

DM-860A

Consignes de sécurité importantes

Risques de décharge électrique et d’incendie:

•Ne pas exposer cet appareil à la pluie ou à l’humidité.

•Ne pas utiliser cet appareil s’il est mouillé ou endommagé.

•Utiliser des fils d’essai ou des accessoires conformes à l’application. Consulter la catégorie et la

tension nominale du fil d’essai ou de l’accessoire.

•Vérifier les fils d’essai ou l’accessoire avant de les utiliser. La pièce (ou les pièces) doi(ven)t être
propre(s) et sèche(s) et l’isolation en bon état.

•Utiliser cet appareil uniquement dans le but pour lequel il a été conçu, tel que décrit dans ce
manuel. Toute autre utilisation peut altérer le système de protection de cet appareil.

L’inobservation de ces consignes pourrait entraîner des blessures graves, voire mortelles.

Risques de décharge électrique:

•Ne pas appliquer plus que la tension nominale entre deux bornes d’entrée, ou entre une borne
d’entrée et une prise de terre.

•Ne pas entrer en contact avec les extrémités des fils d’essai ou avec toute autre partie non isolée
de l’accessoire.

L’inobservation de ces consignes pourrait entraîner des blessures graves, voire mortelles.

Risques de décharge électrique:

•Ne pas utiliser lorsq ue le boîtier est ouvert.

•Avant d’ouvrir le boîtier, retirer les fils d’essai du circuit et mettre l’appareil hors tension.

L’inobservation de ces consignes pourrait entraîner des blessures graves, voire mortelles.

Risques de décharge électrique:
Les fusibles forment une partie intégrante du système de protection de surtension. Lorsqu’un fusible

doit être remplacé, consulter les caractéristiques techniques pour connaître le type, la taille et la
capacité requis. L’utilisation de tout autre type de fusible annule l’étalonnage de protection contre la
surtension de l’appareil.

L’inobservation de cette consigne pourrait entraîner des blessures graves, voire mortelles.

53

Consignes de sécurité importantes

Risques de décharge électrique:

•Sauf si l’on mesure la tension, le courant ou la fréquence, mettre hors tension et couper la source
d’alimentation. S’assurer que tous les condensateurs sont déchargés. Aucune tension ne doit être
présente.

•Régler le sélecteur et connecter les fils d’essai pour qu’ils correspondent à la mesure voulue. Des
réglages ou des connexions incorrects peuvent faire sauter les fusibles.

•L’utilisation de cet appareil à proximité d’équipements qui génèrent des interférences
électromagnétiques peut produire des lectures instables ou erronées.

L’inobservation de ces consignes pourrait entraîner des blessures graves, voire mortelles.

Risques de décharge électrique:
Ne pas modifier la fonction de mesure pendant que les fils d’essai sont connectés à un composant

ou à un circuit.
L’inobservation de cette consigne pourrait endommager l’appareil et pourrait entraîner des blessures.

Risques de décharge électrique:

•Ne pas tenter de réparer cet appareil. Il ne comporte aucune pièce pouvant être réparée.

•Ne pas exposer l’appareil à des températures ou à une humidité extrêmes.

Voir les caractéristiques techniques.

L’inobservation de ces consignes pourrait endommager l’appareil et pourrait entraîner des blessures.

54

DM-860A

Identification

1. Affichage Cristaux liquides (LCD) et graphique à barres

2. Boutons Voir les explications sous « Utilisation des fonctions »
de fonctions

3. Sélecteur Sélectionne une fonction ou met hors tension (OFF).

4. A Borne d’entrée positive pour les mesures d'intensités élevées ;
borne d'entrée négative pour T2

5. mA µA Borne d’entrée positive pour les mesures de faibles intensités ;
borne d'entrée positive pour T2

6. COM Borne d’entrée négative, commune ou de terre pour toutes les mesures

7. ΩV Borne d’entrée positive pour toutes les mesures sauf l'intensité

1

2

3

4 7

5 6

Symboles apparaissant sur l’appareil

Avertissement — Lire le manuel d’instructions
Isolation double

55

Icônes de l’afficheur

Affichage principal

8. Segment de graphique à barres

9. – Indicateur de polarité pour
le graphique à barres

10. Échelle du graphique à barres

11. ∆ Fonction de zéro relatif activée

12. VFD Fonction VFD activée

13. – Indicateur de polarité

14. 8.8.8.8.88 Affichage numérique

15. T1-T2 Fonction T1, T2, ou T1-T2 activée

16. Mesure de courant alternatif
sélectionnée

17. Mesure de courant continu
sélectionnée

18. MAX Valeur maximale enregistrée
ouaffichée

19. MIN Valeur minimale enregistrée
ou affichée

20. AVG Valeur moyenne enregistrée
ou affichée

21. Fonction d’enregistrement activée

22. Fonction de saisie de crête activée

23. Fonction de rétention activée

24. Sélection de calibre automatique
activée

25. Continuité

26. Pile déchargée

27. } Symbole de surcharge
(graphique à barres)

28. 5 Indicateur de plage maximale du
graphique à barres

29. D% Fonction de coefficient
d'utilisation
activée

30. k Kilo (103)

31. M Méga (106)

32. Ω Ohm

56

24
21-23
18-20

16-17

15
13-14

12

11

10

8-9

33. Hz Hertz (fréquence en cycles

par seconde)

34. dBm Décibel

35. m Milli (10

-3

)

36. µ Micro (10-6)

37. V Volt

38. A Ampère

39. n Nano (10-9)

40. F Farad

41. S Siemens

Affichage secondaire

42. %4-20mA Fonction de courant de boucle

de régulation de procédé
activée

43. µ Micro (10-6)

44. m Milli (10-3)

45. A Ampère

46. V Volt

47. M Méga (106)

48. k Kilo (103)

49. Hz Hertz (fréquence en cycles

par seconde)

50. 8.8.8.8 Affichage numérique

51. T2 Fonction T2 activée

52. Mesure de courant alternatif
sélectionnée

53. – Indicateur de polarité

51-53

2625

50

47-49
43-46

42

29-41
28

27

DM-860A

Utilisation des fonctions

•Double affichage numérique : Cet appareil peut afficher simultanément deux mesures, la tension

alternative et la fréquence par exemple. Les combinaisons d'affichage sont indiquées au moyen de
symboles de grande taille pour l'affichage principal et de symboles plus petits en hauteur pour les
mesures sur l'affichage secondaire. Par exemple, « VAC
une mesure de tension alternative et l'affichage secondaire la mesure de fréquence correspondante.

•VFD ~V et VFD Hz : Ces fonctions font appel à des algorithmes de filtrage et d'élimination du bruit

pour effectuer des mesures de tension et de fréquence précises sur la majorité des commandes à
fréquence variable (VFD). La mesure de tension sélectionne automatiquement le calibre 500 V. Utiliser
le bouton RANGE pour sélectionner d'autres calibres uniquement si cela est nécessaire. La sensibilité
des mesures de fréquence de VFD dépend du calibre de tension et de la fréquence d'entrée.
Voir«Fréquence – Niveau de ligne » dans la section « Précision » de ce manuel.

•SELECT : Appuyer brièvement pour passer d'une fonction, d'un mode de mesure ou d'un mode

d'affichage à l'autre. Le dernier réglage utilisé devient le réglage par défaut lorsque la fonction
considérée est sélectionnée une nouvelle fois. Pour changer de réglage par défaut, en sélectionner
un nouveau. Le réglage est conservé dans une mémoire non volatile.

•RANGE : Appuyer une fois pour passer en mode de sélection manuelle du calibre. L'icône

disparaît de l'afficheur. Appuyer de façon répétée pour faire défiler les calibres. Tenir enfoncé pour
revenir au mode de sélection automatique du calibre.

Remarque : Lors de l’utilisation du mode CREST, REC, HOLD ou ∆, appuyer sur RANGE pour quitter
ce mode.

•∆ : Calcule la différence entre deux mesures. Pendant la mesure, appuyer sur ∆ pour ramener
l'affichage à zéro. L’icône ∆ apparaît sur l’afficheur. Effectuer la deuxième mesure. La valeur affichée
représente la différence entre les deux mesures. Appuyer une nouvelle fois pour quitter ce mode.

Cette fonction s'applique à l'affichage principal seulement.

•HOLD : Appuyer brièvement pour figer l'affichage de la valeur courante. Appuyer une nouvelle fois
pour quitter ce mode.

Cette fonction n'a aucun effet sur le graphique à barres.

•CREST : Appuyer brièvement pour activer le mode d'enregistrement de crête. Dans ce mode, la
valeur d'entrée est mesurée toutes les 1 ms. et « MAX » s'affichent à l'écran. La valeur de crête
maximale est affichée. L'appareil émet un bip à chaque mise à jour du maximum ou du minimum.
Appuyer de façon répétée pour sélectionner l'affichage souhaité : valeur de crête maximale ou
minimale. Tenir enfoncé pour quitter ce mode.

La fonction de mise hors tension automatique est désactivée lorsque cette fonction est utilisée.
Remarque : Lors de l'utilisation de la fonction CREST, appuyer sur RANGE pour quitter ce mode.

•REC : Appuyer brièvement pour activer le mode d'enregistrement MAX/MIN/AVG. La valeur
d'entrée est mesurée toutes les 50 ms dans ce mode. « MAX MIN » et « AVG »* s'affichent à
l'écran. La valeur d'entrée instantanée est affichée. L'appareil émet un bip à chaque mise à jour
du maximum ou du minimum. Appuyer de façon répétée pour sélectionner l'affichage souhaité :
maximum, minimum, moyenne ou entrée instantanée. Tenir enfoncé pour quitter ce mode.

La fonction de mise hors tension automatique est désactivée lorsque cette fonction est utilisée.
Remarque : Lors de l'utilisation de la fonction REC, appuyer sur RANGE pour quitter ce mode.

Hz

» signifie que l'affichage principal présente

57

Utilisation des fonctions (suite)

• : Maintenir enfoncé jusqu'à ce que le rétroéclairage s'allume. Maintenir enfoncé une nouvelle
fois pour l'éteindre. Le rétroéclairage s’éteint au bout de 30 secondes pour économiser la pile.

•dBm-Ω : L'impédance de référence s'affiche pendant 1 seconde une fois que la fonction dBm est
sélectionnée. Appuyer brièvement sur dBm-Ω pour changer l'impédance de référence. Voir les
valeurs disponibles dans la section « Caractéristiques techniques ».

Remarque : Ceci est une mesure de tension alternative calculée suivant la formule
dBm = 20 x log (tension mesurée / tension de référence)
La tension de référence et la tension qui produit la dissipation de 1 mW de puissance dans

l'impédance de référence sélectionnée.

•T1-T2 : Appuyer brièvement pour sélectionner l'affichage de température souhaité :
T1, T2, T1T2, ouT1-T2T2.

•500000 : Tenir enfoncé pour alterner entre le mode rapide à 50 000 points et le mode haute
résolution à 500 000 points pour les mesures de tension continue.

•Mise hors tension automatique intelligente (APO) : Pour prolonger l'autonomie de la pile, le
multimètre s’éteint automatiquement au bout de 17 minutes d’inactivité environ. L'inactivité se
produit lorsqu'aucun bouton n'est enfoncé et que le sélecteur n'est pas actionné. Le multimètre
n'entre pas en mode APO s'il y a des mesures significatives de plus de 10 % du calibre ou des
mesures de résistance et de continuité sans surcharge. Pour remettre sous tension, appuyer sur
SELECT, RANGE, ∆ ou HOLD ou mettre le sélecteur sur OFF puis le remettre en position de marche.
Pour désactiver cette fonction, appuyer sur SELECT alors que l'appareil est en marche.

•Désactivation du bip sonore : Tenir le bouton RANGE enfoncé tout en mettant l'appareil sous
tension pour désactiver provisoirement la fonction de bip sonore. Mettre le sélecteur sur OFF puis le
remettre en position de marche pour rétablir le bip sonore.

•Hz : La fréquence peut être mesurée pour la majorité des réglages de tension et d'intensité du
sélecteur. Appuyer sur SELECT jusqu'à afficher « Hz », au choix, dans l'affichage primaire ou
secondaire. La sensibilité de la fonction de fréquence de niveau de ligne varie en fonction du calibre
de mesure. Voir « Caractéristiques techniques ». Les mesures par calibre automatique présentent
habituellement le meilleur niveau de déclenchement. Si la mesure de fréquence devient instable ou
disparaît, appuyer sur le bouton RANGE pour sélectionner un autre niveau de déclenchement.

•%4-20mA : Cette valeur calculée est l'une des trois options disponibles pour l'affichage secondaire
lors de la mesure d'intensités continues en milliampères. Elle est utile pour les mesures de boucles
de régulation de procédé industriel de 4-20 mA. Une mesure de 4 mA sur l'affichage principal produit
une mesure de 0 % sur l'affichage secondaire, 12 mA produit 50 %, 20 mA produit 100 %, etc.

58

DM-860A

Mesure de courant alternatif

En règle générale, les mesures de courant alternatif sont affichées en valeurs efficaces (RMS). La
valeur efficace équivaut à la valeur d’une forme d’onde de courant continu, qui fournirait la même
puissance si elle remplaçait la forme d’onde qui varie en fonction du temps. Les deux méthodes de
mesure du courant alternatif sont la mesure de valeur efficace de réponse moyenne étalonnée et la
mesure de valeur efficace vraie.

La méthode par valeur efficace de réponse moyenne étalonnée consiste à mesurer la valeur moyenne
du signal d’entrée après un redressement à double alternance, à la multiplier par 1,11 et à afficher le
résultat. Cette méthode est précise si le signal d’entrée est une onde sinusoïdale pure.

La méthode par mesure de la valeur efficace vraie fait appel à un circuit interne permettant de
mesurer directement la valeur efficace. Cette méthode est précise dans les limites du facteur de crête
spécifiées, que le signal soit une onde sinusoïdale pure, une onde carrée, une onde triangulaire, une
demi-onde ou un signal comportant des harmoniques. Les appareils à mesure de valeur efficace vraie
sont beaucoup plus polyvalents que les appareils conventionnels. Le DM-860A de Greenlee offre des
mesures de valeur efficace vraie.

Le tableau des formes d’onde et facteurs de crête fournit les valeurs efficaces des signaux alternatifs
courants.

Formes d’ondes et facteurs de crêtes

Forme d’onde

Valeur RMS 100 100 100 100

Valeur moyenne 90 100 87 64

Facteur de crête*

(x)

* Le facteur de crête correspond au rapport de la valeur de crête sur la valeur efficace; il est

représenté par la lettre grecque x.

1,414 1 1,73 2

Valeur efficace vraie AC + DC

La valeur efficace vraie AC + DC distingue les composantes alternative et continue suivant l'expression
données par l’expression

lors de la prise des mesures et reproduit avec précision la valeur efficace vraie totale réelle
indépendamment de la forme d’onde. Les formes d’ondes déformées par la présence de composantes
continues et d’harmoniques peuvent entraîner:

•une surchauffe des transformateurs, des groupes électrogènes et des moteurs

•un déclenchement prématuré des disjoncteurs

•une condition où les fusibles vont griller

•une surchauffe des neutres à cause de la triple harmonique présente dans le neutre

•une vibration des barres omnibus et des panneaux électriques

59

Bande passante en courant alternatif

La bande passante en courant alternatif d’un multimètre numérique (DMM) est la gamme des
fréquences qui permettent d’effectuer des mesures de courant alternatif avec la précision requise.
Elle constitue la réponse de fréquence de ces fonctions et non leur mesure de fréquence. Un DMM ne
peut mesurer avec précision la valeur alternative pour des spectres de fréquences hors de la bande
passante en courant alternatif du DMM. En conséquence, une bande passante large est d'une grande
importance pour les DMM à haute performance. Les formes d’ondes complexes et déformées, de
même que le bruit, contiennent des composantes de fréquences bien supérieures à un bruit haute
fréquence comme, par exemple, celui d’une ligne sous tension à 50/60 Hz.

Utilisation

Risque de décharge électrique :
Un contact avec des circuits sous tension pourrait entraîner des blessures

graves, voire mortelles.

Mode d'autodiagnostic

Le message « rE-O » peut s'afficher à la mise en marche du multimètre. Il indique que l'appareil est
en train d'exécuter un autodiagnostic de routine. Ne pas le mettre à l'arrêt. Laisser la procédure de
diagnostic se terminer. Si le message « C_Er » s'affiche à la mise en marche du multimètre, il est
possible que certains calibres soient largement hors limites. Pour éviter les erreurs de mesure, cesser
d'utiliser le multimètre et le renvoyer à Greenlee pour être réétalonné.

Mode d'emploi

1. Se reporter au Tableau des réglages. Placer le sélecteur sur le réglage qui convient, appuyer sur

SELECT (lorsque l'instruction en est donnée) et raccorder les fils d'essai au multimètre.

2. Voir les instructions de mesure particulières sous « Mesures types ».

3. Tester l’appareil sur un circuit ou un composant connu.

•Si l’appareil ne fonctionne pas comme prévu sur un circuit opérationnel connu, changer la pile et/
ou les fusibles.

•Si l’appareil ne fonctionne toujours pas comme prévu, appeler le service d'assistance technique
de Greenlee au 800-435-0786.

4. Effectuer la mesure sur le circuit ou le composant à contrôler.

60

DM-860A

Utilisation (suite)

Tableau des réglages

Le multimètre conserve la dernière fonction utilisée pour chaque position du sélecteur dans sa
mémoire non volatile. Après avoir réglé le sélecteur, si cette fonction n'est pas celle souhaitée, appuyer
sur SELECT jusqu'à ce que l'icône souhaitée s'affiche.

Les options de double affichage sont indiquées en même temps que les icônes. Dans le tableau,
«~VHz » signifie que « ~ » et « V » apparaissent dans l'affichage principal et « Hz » dans l'affichage
secondaire. Cette combinaison présente la mesure de tension alternative dans l'affichage principal et la
fréquence correspondante dans l'affichage secondaire.

Pour mesurer cette

caractéristique …

Régler le

sélecteur sur ce

symbole …

Commande à vitesse variable—

Tension et fréquence

Tension—Valeur eff. vraie alt.

(1000 V max)

*Tension—Continue

(1 000 V max)

Tension—Valeur eff. vraie

alt. + cont. (1000 V max)

Tension—Continue

(500 mV max)

Tension—Valeur eff. vraie

alt. + cont. (500 mV max)

Tension—Valeur eff. vraie

alternative (500 V max)

Fréquence—Tension ou

intensité de niveau de ligne

**Fréquence—Niveau logique

Régler sur tension

ou intensité

suivant ce tableau.

Hz

Coefficient d'utilisation (%) D% D%

dBm

dBm (0 dB = 1 mW dans

l'impédance de référence)

(fonction

1000V max ;

fonction
500mV max.)

* Pour effectuer des mesures précises, appuyer sur 500000 pour alterner entre 50 000 points et

500 000 points de mesure. S'applique aux tensions continues seulement.

** La fréquence de niveau logique a une sensibilité fixe et s'utilise avec des signaux numériques.

Voir« Précision ».

Appuyer sur SELECT

jusqu'à l'affichage de

ces icônes …

VHz ou Hz

VHz ou Hz

V ou V

~V

V

mV ou mV

~mV

mV

mVHz ou Hz

Toute option d'affichage

qui inclut Hz

Hz

Impédance de référence

et dBm pendant 1 s,

puis dBmHz (appuyer sur

dBm-Ω pour changer

d'impédance de

référence)

Ce tableau continue à la page suivante.

~V

~V

~V

~mV

~mV

Raccorder

le fil rouge

à …

ΩV

ΩV

ΩV

ΩV

ΩV

ΩV

ΩV

— —

ΩV

ΩV

ΩV

Raccorder

le fil noir

à …

COM

COM

COM

COM

COM

COM

COM

COM

COM

COM

61

Utilisation (suite)

Tableau des réglages (suite)

Pour mesurer cette

caractéristique …

Double température T

Régler le

sélecteur sur ce

symbole …

1T2

†Capacité

Diode V et diod

Résistance Ω Ω

Continuité

Conductance nS nS

Intensité—Valeur eff. vraie

alt., cont. ou alt. + cont

A

(10 A max)

Intensité—Valeur eff. vraie

alt., cont. ou alt. + cont.

mA

(600 mA max)

Intensité—Valeur eff. vraie

alt., cont. ou alt. + cont.

µA

(6 000 µA max)

Courant de boucle de régulation

de procédé industriel

mA

% 4 à 20 mA

† Décharger les condensateurs avant la mesure. Voir « Mesures types » concernant les

condensateurs polarisés

Note 1: Raccorder T

1+ à ΩV et T1– à COM.

Note 2: Raccorder T2+ à mA µA and T2– à A.

Appuyer sur SELECT

jusqu'à l'affichage de

ces icônes …

°C ou °F (appuyer sur

RANGE pour les options

d'affichage T1, T2, T1T2

ou T1-T2T2)

F

et Ω

~A,

A, A

~A,

A

ou mA

µA, µA

ou µA

mA

mA

ou A

%4-20mA,

~mA,

mA

~mA,

mA

~µA,

µA

%4-20mA

Hz

Hz

~µA,

Hz

Raccorder

le fil rouge

à …

Voir les

Notes

1et 2

ΩV

ΩV

ΩV

ΩV

ΩV

A COM

mA µA COM

mA µA COM

mA µA COM

Raccorder

le fil noir

à …

—

COM

COM

COM

COM

COM

62

Mesures types

Mesure de tension

Mesure d’intensité

DM-860A

63

Mesures types

Mesure de résistance

Contrôle de continuité

Mesure de capacité Mesure de diode

Polarisation
inverse

Polarisation
directe

Remarque: Pour les condensateurs polarisés,
raccorder le fil rouge à la borne positive et le fil
noir à la borne négative du condensateur.

64

Mesures types

Température

DM-860A

65

Utilisation du logiciel en option

Le DM-860A est compatible avec le DMSC-9U de Greenlee, un système de câble et logiciel d’interface
informatique à isolation optique. Il permet de transférer les mesures vers un micro-ordinateur utilisant
le système d’exploitation Microsoft® Windows®.

Installation du logiciel

1. Introduire le CD dans le lecteur CDROM de l’ordinateur.

2. Le programme d’installation devrait démarrer automatiquement. S’il ne démarre pas, double­cliquer sur l’icône du CD dans «Poste de travail».

3. Le menu du programme d’installation s’affiche. Cliquer sur «Software Installation».

4. Entrer le numéro de référence du multimètre (par exemple, «DM-860A») dans la boîte de dialogue.

5. Répondre aux boîtes de dialogue suivantes pour définir les préférences de l’utilisateur.

Raccordement du câble d’interface USB optique

1. Aligner la clavette du connecteur avec la rainure sur le multimètre.

2. Tourner le connecteur dans le sens des aiguilles d’une montre pour l’enclencher.

3. Raccorder le câble à un port USB de l’ordinateur.

Rainure de clavette au dos du multimètre

66

DM-860A

Précision

Voir les conditions d’utilisation et le coefficient de température dans la section
« Caractéristiquestechniques».

La précision est spécifiée comme suit: ± (un pourcentage de la mesure + une quantité fixe)
à 23 °C ± 5 °C (73,4 °F ± 9 ºF), 0% à 75% d’humidité relative. Ces caractéristiques concernent le
mode à 50 000 points.

Mesures de valeur efficace vraie (True RMS): Sauf indication contraire, les précisions de tension et
d’intensité spécifiées s’appliquent de 5% à 100% du calibre. La fréquence doit être dans les limites de
la largeur de bande spécifiée pour les ondes non sinusoïdales. Les facteurs de crête sont les suivants:

•Facteur de crête < 2,1 : 1 à pleine échelle

•Facteur de crête < 4,2 : 1 à mi-échelle

Intensité AC, DCAC et AC + DC

Calibre

Précision cour. cont.

et de 50 Hz à 60 Hz

500,00 µA ± (0,5% + 0,5 µA) ± (0,7% + 0,5 µA) ± (2,0% + 0,5 µA) ± (5,0% + 0,5 µA)
5000,0 µA ± (0,5% + 5,0 µA) ± (0,7% + 5,0 µA) ± (2,0% + 5,0 µA) ± (5,0% + 5,0 µA)
50,000 mA ± (0,5% + 0,05 mA) ± (0,7% + 0,05 mA) ± (2,0% + 0,05 mA) ± (5,0% + 0,05 mA)
500,00 mA ± (0,5% + 0,5 mA) ± (0,7% + 0,5 mA) ± (2,0% + 0,5 mA) ± (5,0% + 0,5 mA)
5,0000 A ± (0,5% + 0,005 A) ± (0,7% + 0,005 A) Non spécifié Non spécifié
10,000 A* ± (0,5% + 0,05 A) ± (0,7% + 0,05 A) Non spécifié Non spécifié

*

10 A continus ; 20 A maximum (coeff. d'utilisation : 30 s activé, 5 min désactivé).

Calibre

(toutes plages de fréquence)

500,00 µA
5000,0 µA
50,000 mA
500,00 mA
5,0000 A
10,000 A

AC

Précision de

40 Hz à 1 kHz

Tensions absorbées

0,15 mV/µA

3,3 mV/mA

45 mV/A

Précision de

1 kHz à 20 kHz

Précision de

20 kHz à 100 kHz

Intensité continue

Calibre Précision Tensions absorbées

500,00 µA ± (0,15% + 0,2 µA)
5000,0 µA ± (0,1% + 2,0 µA)
50,000 mA ± (0,15% + 0,02 mA)
500,00 mA ± (0,15% + 0,3 mA)
5,0000 A ± (0,5% + 0,002 A)
10,000 A* ± (0,5% + 0,02 A)

*

10 A continus ; 20 A maximum (coeff. d'utilisation : 30 s activé, 5 min désactivé).

0,15 mV/µA

3,3 mV/mA

45 mV/A

67

Précision (suite)

Tension DCAC et AC + DC

Calibre

500,00 mV ± (1,5% + 0,4 mV) ± (0,5% + 0,4 mV) ± (1,0% + 0,4 mV) ± (3,5% + 0,4 mV)**
5,0000 V ± (1,5% + 0,004 V) ± (0,5% + 0,008 V) ± (1,2% + 0,004 V) ± (4,0% + 0,004 V)**
50,000 V ± (1,5% + 0,04 V) ± (0,5% + 0,08 V) ± (1,2% + 0,04 V) ± (4,0% + 0,04 V)**
500,00 V Non spécifié ± (0,5% + 0,8 V) Non spécifié Non spécifié
1000,0 V Non spécifié ± (0,5% + 8 V) Non spécifié Non spécifié

*

De 5 % à 10 % du calibre : Pourcentage de précision de mesure + 80 chiffres.

**

De 5 % à 10 % du calibre : Pourcentage de précision de mesure + 180 chiffres.
De 10 % à 15 % du calibre : Pourcentage de précision de mesure + 100 chiffres.

Mesure résiduelle moins de 50 chiffres avec fils d'essai en court circuit

Remarque : « Chiffres » fait référence au chiffre le moins significatif (le chiffre le plus à droite
dunombre).

Tension VFD AC

Calibre

5,0000 V ± (3% + 0,008 V) ± (2% + 0,005 V) ± (6% + 0,008 V)**
50,000 V ± (3% + 0,08 V) ± (2% + 0,05 V) ± (6% + 0,08 V)**
500,00 V ± (3% + 0,8 V) ± (2% + 0,5 V) ± (6% + 0,8 V)**
1000,0 V ± (3% + 8 V) ± (2% + 5 V) ± (6% + 8 V)**

*

Non spécifiée pour une fréquence fondamentale supérieure à 440 Hz.

** La précision diminue linéairement de ± (2,0 % + 50 chiffres) à 200 Hz à

± (6 % + 80 chiffres) à 440 Hz.

AC

Précision* de
20 Hz à 45 Hz

Précision* de

5 Hz à 20 Hz

Précision*

cour. cont. et

de 45 Hz à 1 kHz

20 Hz à 200 Hz

Précision* de

1 kHz à 20 kHz

Précision* de

Précision* de

20 kHz à 40 kHz

Précision* de

200 Hz à 440 Hz

68

DM-860A

Précision (suite)

Tension AC

Calibre

500,00 mV ± (1,2% + 0,4 mV) ± (0,3% + 0,2 mV) ± (0,4% + 0,25 mV)
5,0000 V ± (1,2% + 0,004 V) ± (0,3% + 0,003 V) ± (0,3% + 0,004 V)
50,000 V ± (1,2% + 0,04 V) ± (0,3% + 0,03 V) ± (0,3% + 0,04 V)
500,00 V Non spécifié ± (0,5% + 0,3 V) ± (0,5% + 0,4 V)
1000,0 V Non spécifié ± (0,5% + 3 V) ± (0,8% + 4 V) (65 Hz à 1 kHz)

Calibre

500,00 mV ± (0,5% + 0,3 mV) ± (2,5% + 0,4 mV)**
5,0000 V ± (0,7% + 0,004 V) ± (3,5% + 0,004 V)**
50,000 V ± (0,7% + 0,04 V) ± (3,5% + 0,04 V)**
500,00 V ± (0,7% + 0,4 V) Non spécifié
1000,0 V Non spécifié Non spécifié

*

De 5 % à 10 % du calibre : Pourcentage de précision de mesure + 80 chiffres.

**

De 5 % à 10 % du calibre : Pourcentage de précision de mesure + 180 chiffres.

Mesure résiduelle moins de 50 chiffres avec fils d'essai en court circuit

Remarque : « Chiffres » fait référence au chiffre le moins significatif (le chiffre le plus à droite
dunombre).

Tension DC

Calibre Précision Impédance d’entrée

500,00 mV ± (0,02% + 0,02 mV) 10 MΩ, 80 pF nominal
5,0000 V ± (0,02% + 0,0002 V)
50,000 V ± (0,03% + 0,002 V)
500,00 V ± (0,04% + 0,02 V)
1000,0 V ± (0,15% + 0,2 V)

Précision* de
20 Hz à 45 Hz

Précision* de

10 kHz à 20 kHz

Précision* de

45 Hz à 65 Hz

Précision* de

20 kHz à 100 kHz

10 MΩ, 60 pF nominal

Précision* de

65 Hz à 10 kHz

69

Précision (suite)

Résistance et conductance

Calibre Précision

500,00 Ω ± (0,07% + 0,10 Ω) 3,0 VDC
5,0000 kΩ ± (0,07% + 0,0002 kΩ)
50,000 kΩ ± (0,1% + 0,002 kΩ)
500,00 kΩ ± (0,1% + 0,02 kΩ)
5,0000 MΩ ± (0,3% + 0,0006 MΩ)
50,000 MΩ ± (2,0% + 0,006 MΩ)
99,99 nS ± (0,8% + 0,10 nS)*

*

± (2,0 % + 0,40 nS) en dessous de 9,99 nS.

Capacité

Calibre Précision*

50,00 nF ± (0,8% + 0,03 nF)
500,0 nF ± (0,8% + 0,3 nF)
5,000 µF ± (1,5% + 0,003 µF)
50,00 µF ± (2,5% + 0,03 µF)
500,0 µF** ± (3,5% + 0,5 µF)
5,000 mF** ± (5,0% + 0,005 mF)
25,00 mF** ± (6,5% + 0,05 mF)

Tension circuit

ouverttype

1,3 VDC

*

Précisions valables pour les condensateurs à couches
(absorption diélectrique négligeable).

**

En mode de sélection manuelle du calibre, la précision
des calibres 500,0 µF, 5,000 mF et 25,00 mF n'est pas
spécifiée en dessous de 45,0 µF, 0,450 mF et 4,50 mF
respectivement.

Double température T

1, T2, T1-T2

Plage Précision*

–50 °C à 1000,0 °C ± (0,3% + 1,5 °C)

–58 °F à 1832,0 °F ± (0,3% + 3,0 °F)

*

Précision et plage du thermocouple
non inclus.

70

Précision (suite)

Fréquence — Niveau de ligne

Plage : 5,000 Hz à 200,00 kHz
Précision : ± (0,02 % + 4 chiffres)

Calibre

fonction AC

500 mV 100 mV
5 V 0,5 V 5000 µA 500 µA
50 V 5 V
500 V 50 V 500 mA 50 mA
1000 V 500 V 10 Hz à 10 kHz 5 A 1 A
VFD 5 V 0,5 V à 2 V*
VFD 50 V 5 V à 20 V*
VFD 500 V 50 V à 200 V*

Fréquence — Niveau logique

Plage : 5,000 Hz à 2,0000 MHz
Précision : ± (0,002 % + 4 chiffres)
Sensibilité : Signal carré 2,5 Vp

Coefficient d'utilisation (%)

Plage : 0,1 % à 99,99 %
Précision : ± (3 chiffres/kHz + 2 chiffres)
Fréquence d'entrée : 5 Hz à 500 kHz, famille de circuits logiques de 5 V

Contrôle de diode

Calibre de mesure : 2,0000 V
Intensité de contrôle (type) : 0,4 mA
Tension en circuit ouvert : < 3,0 VDC
Précision : ± (1 % + 0,0001 V)

Continuité

Seuil de tonalité : Entre 20 Ω et 200 Ω
Temps de réponse : < 100 µs

dBm

La plage et la fréquence dépendent de la fonction de tension AC utilisée et

de l'impédance de référence sélectionnée.

Impédance de référence sélectionnable : 4, 8, 16, 32, 50, 75, 93, 110, 125, 135, 150, 200,

250, 300, 500, 600, 800, 900, 1000, 1200 Ω

Saisie de crête (tension et intensité) pour crêtes de durée > 0,8 ms

Précision : Précision indiquée + 100 chiffres
Résolution 5000 chiffres

Sensibilité

(eff. sinusoïdal)

Plage

10 Hz à 200 kHz

10 Hz à 100 kHz

10 Hz à 440 Hz

Calibre

fonction AC

500 µA 50 µA

50 mA 5 mA

10 A 10 A

*

La sensibilité VFD décroît linéairement de 10 %
du calibre à 200 Hz à 40 % du calibre à 440 Hz.

Sensibilité

(eff. sinusoïdal)

10 Hz à 10 kHz

10 Hz à 3 kHz

DM-860A

Plage

71

Caractéristiques techniques

Affichage : cristaux liquides (LCD)

Mode normal : 50 000 points
Mode haute résolution : 500 000 points
Fréquence : 99 999 points
Graphique à barres 41 segments

Polarité : automatique
Impédance d’entrée : 10 MΩ, 60 pF nominal (80 pF pour les calibres de 500 mV).
Fréquence d’échantillonnage :

Mode 50 000 points : 5 par seconde (nominal)
Mode 500 000 points : 1,25 par seconde (nominal)
Graphique à barres : 60 par seconde

Coefficient de température : nominal 0,15 x (précision) par °C en dessous de 18 °C de 0 °C à 18 °C

(32°F à 64 °F) ou au-dessus de 28 °C de 28 °C à 40 °C (82 °F à 104 °F) ou autrement indiqué

Mise hors tension automatique intelligente : au bout de 17 minutes d'inactivité
Indicateur de décharge des piles : en dessous de 7 V environ
Élimination du bruit* :

Taux d’élimination du mode normal > 60 dB à 50 Hz et 60 Hz lors de la mesure de tension continue
Taux d’élimination du mode commun > 90 dB de 0 Hz à 60 Hz lors de la mesure de

tensionalternative

Taux d’élimination du mode normal > 120 dB à 50 Hz et 60 Hz lors de la mesure de

tensioncontinue

Conditions d’utilisation :

0 °C à 31 °C (32 °F à 88 °F), 0 % à 80 % d’humidité relative
31 °C à 45 °C (88 °F à 113 °F), l'humidité relative décroît linéairement de 80 % à 50 %

(sanscondensation)
Altitude : 2 000 m au maximum
Utilisation à l’intérieur uniquement
Degré de pollution : 2

Conditions d’entreposage : -20 °C à 60 °C (-4 °F à 140 °F), 0 % à 80 % d’humidité relative

(sanscondensation)
Enlever la pile

Pile : pile 9 V (NEDA 1604, JIS 006P ou IEC 6F)
C.E.M. : conforme à EN61326-1:2006

Dans un champ RF de 3 V/m :

Fonction de capacité non spécifiée

Autres fonctions : précision totale = précision indiquée + 100 chiffres
Performances au-dessus de 3 V/m non spécifiées

* L'élimination du bruit est la capacité de rejeter des signaux indésirables, ou bruit.

•Les tensions de mode normal sont des signaux alternatifs pouvant fausser des mesures en

courant continu. Le TRMN (taux de réjection en mode normal) est une mesure de la capacité à
filtrer ces signaux.

•Les tensions de mode commun sont des signaux présents aux bornes d'entrée COM et +, par

rapport à la terre, pouvant provoquer des sautes ou un décalage de l'affichage des mesures de
tension. Le TRMC (taux de réjection en mode commun) est une mesure de la capacité à filtrer ces
signaux.

72

DM-860A

Caractéristiques techniques (suite)

Sécurité : Double isolation suivant IEC61010-1 2e Éd., EN61010-1 2e Éd., UL61010-1 2e Éd.

et CAN/CSA C22.2 n° 61010.1-04 jusqu'à Catégorie IV 1000 VCA et VDC
Toutes les bornes : Catégorie IV 1 000 VCA et VDC

Protections antisurcharge :

V : 1 050 V eff. AC/DC, 1450 V crête AC/DC
mV : 1 050 V eff. AC/DC, 1450 V crête AC/DC
A : fusible 11 A/1 000 V, pouvoir de coupure nominal 20 kA, type F, 10,3 mm x 38,1 mm
µA et mA : fusible 0,44 A/1 000 V, pouvoir de coupure nominal 10 kA, type F, 10,3 mm x 33,7 mm
Autres fonctions : 1 050 V eff. AC/DC, 1450 V crête AC/DC

Catégories de mesure

Ces définitions sont dérivées des normes internationales sur la sécurité pour la coordination
de l’isolation telle qu’elle s’applique à la mesure, au contrôle et à l’équipement de laboratoire.
Ces catégories de mesure sont expliquées plus en détail par la Commission électrotechnique
internationale ; se reporter à l’une de ces deux publications : IEC 61010-1 ou IEC 60664.

Catégorie de mesure I

Niveau de signal. Pièces ou équipement électronique et de télécommunication. Par exemple, les
circuits électroniques protégés contre les courants transitoires, dans les photocopieurs et les modems.

Catégorie de mesure II

Niveau local. Appareils, équipement portatif et les circuits dans lesquels ils sont branchés. Par exemple,
les appareils d’éclairage, les téléviseurs et les dérivations.

Catégorie de mesure III

Niveau de distribution. Les machines installées en permanence et les circuits auxquels elles sont
câblées. Par exemple, les systèmes de convoyeurs et les panneaux de disjoncteurs principaux du
système électrique d’un édifice.

Catégorie de mesure IV

Niveau d’alimentation principal. Lignes surélevées et autres systèmes de câbles. Par exemple,
les câbles, les compteurs, les transformateurs et autres équipements extérieurs appartenant aux
fournisseurs en électricité.

Déclaration de conformité

Greenlee Textron Inc. est certifiée selon ISO 9001 (2000) pour nos Systèmes de gestion de la qualité.
L’instrument ci-inclus a été vérifié et/ou étalonné avec des moyens de mesure raccordés aux étalons

du National Institute of Standards and Technology (NIST).

73

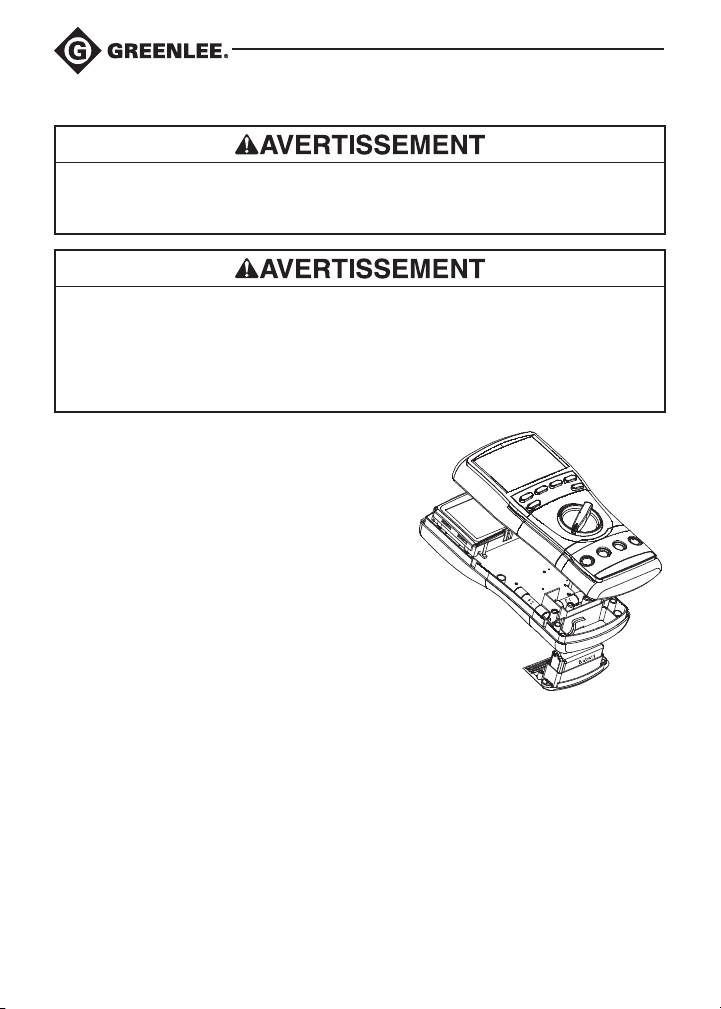

Entretien

Risques de décharge électrique:
Avant d’ouvrir le boîtier, retirer les fils d’essai du circuit et mettre l’appareil hors tension.
L’inobservation de cette consigne pourrait entraîner des blessures graves, voire mortelles.

Risques de décharge électrique:
Les fusibles forment une partie intégrante du système de protection de surtension. Lorsqu’un fusible

doit être remplacé, consulter les caractéristiques techniques pour connaître le type, la taille et la
capacité requis. L’utilisation de tout autre type de fusible annule l’étalonnage de protection contre la
surtension de l’appareil.

L’inobservation de cette consigne pourrait entraîner des blessures graves, voire mortelles.

Changer la pile

1. Débrancher l’appareil du circuit. Mettre l’appareil hors
tension (OFF).

2. Ôter les deux vis du couvercle d’accès à la pile et
enlever le couvercle.

3. Changer la pile en veillant à respecter la polarité.

Changer les fusibles

1. Débrancher l’appareil du circuit. Mettre l’appareil hors
tension (OFF).

2. Ôter les deux vis du couvercle d’accès à la pile et
enlever le couvercle.

3. Dévisser les deux vis à l’intérieur du compartiment de
pile et les deux vis au dos du boîtier.

4. Enlever le dos du boîtier et changer les fusibles.

5. Aligner les deux moitiés de l’appareil et les joints en caoutchouc.

6. S’assurer que le sélecteur est dans sa position d’origine afin de s’aligner correctement avec le
commutateur interne.

7. Remettre le couvercle et les vis en place.

Nettoyage et entreposage

Nettoyer régulièrement le boîtier avec un chiffon humide et un détergent doux. Ne pas utiliser de
produits abrasifs ou de solvants.

Si le multimètre doit rester inutilisé pendant des durées de plus de 60 jours, sortir la pile et l’entreposer
séparément.

74

DM-860A

75

Lifetime Limited Warranty

Greenlee Textron Inc. warrants to the original purchaser of these goods for use that these products
will be free from defects in workmanship and material for their useful life, excepting normal wear and
abuse. This warranty is subject to the same terms and conditions contained in Greenlee Textron Inc.’s
standard one-year limited warranty.

For all Test Instrument repairs, contact Customer Service at 800-435-0786 and request a Return
Authorization.

For items not covered under warranty (such as items dropped, abused, etc.), a repair cost quote is
available upon request.

Note: Prior to returning any test instrument, please check replaceable batteries or make sure the
battery is at full charge.

Garantía limitada válida durante la vida útil del producto

Greenlee Textron Inc. le garantiza al comprador original de estos bienes de uso, que los mismos
estarán libres de defectos de materiales y fabricación durante su vida útil, excepto en el caso de que
sean maltratados o hayan sufrido el deterioro normal. Esta garantía está sujeta a los mismos términos
y condiciones de la garantía estándar limitada válida por un año, otorgada por Greenlee Textron Inc.

Para reparaciones de todo instrumento de verificación, comuníquese con el Departamento de Servicio
al Cliente al 800-435-0786 y solicite una autorización de devolución.

Puede obtener, previa solicitud, una cotización de precios de reparación para aquellos artículos que no
están cubiertos bajo esta garantía (los que se han dejado caer o han sido maltratados).

Aviso: Antes de devolver un instrumento de verificación, revise si las baterías están bajas y es
necesario reemplazarlas.

Garantie à vie limitée

La société Greenlee Textron Inc. garantit à l’acheteur d’origine de ces produits que ces derniers ne
comportent aucun défaut d’exécution ou de matériau pour la durée de leur vie utile, sauf l’usure
normale. Cette garantie est assujettie aux mêmes conditions que celles contenues dans les modalités
et conditions de la garantie limitée standard d’un an de Greenlee Textron Inc.

Pour toutes les réparations d’instruments de mesure, appeler le service après vente au
800 435-0786 et demander une autorisation de retour.

Lorsque les articles ne sont pas protégés par une garantie (comme si l’appareil tombe, s’il est soumis à
un usage abusif, etc.), une soumission pour le prix de réparation sera présentée sur demande.

Remarque : Avant de renvoyer un appareil de mesure, veuillez vérifier les piles remplaçables ou vous
assurer que la batterie est complètement chargée.

www.greenlee.com

4455 Boeing Drive • Rockford, IL 61109-2988 • USA • 815-397-7070

An ISO 9001 Company • Greenlee Textron Inc. is a subsidiary of Textron Inc.

USA

Tel: [phone]
Fax: [phone]

Canada

Tel: [phone]
Fax: [phone]

International

Tel: [phone]
Fax: [phone]
