Page 1

DM-860

Digital Multimeter

Multímetro digital

Multimètre

numérique

INSTRUCTION MANUAL

MANUAL DE INSTRUCCIONES

MANUEL D’INSTRUCTIONS

Read and understand all of the instructions and safety information in this manual before operating or servicing this tool.

Lea y entienda todas las instrucciones y la información sobre seguridad que aparecen en este manual, antes de manejar estas herramientas o darles mantenimiento.

Lire attentivement et bien comprendre toutes les instructions et les informations sur la sécurité de ce manuel avant d‘utiliser ou de procéder à l‘entretien de cet outil.

Page 2

Description

The Greenlee DM-860 Digital Multimeter is a hand-held testing device with the following measurement capabilities: AC and DC voltage, AC and DC current, percent of loop current, two channels of temperature (K-type thermocouples), frequency, duty cycle, resistance, and capacitance. It also checks diodes and verifies continuity.

The DM-860 warns the user with a beep and an error message on the LCD if the test lead is plugged into the mA/µA or A input terminal while the selector switch is not in the mA/µA or A position. The meter features a bar graph display that responds more quickly than the numeric display—useful for detecting faulty contacts, potentiometer clicks, and signal spikes. An optional optical RS-232 computer interface and software facilitates the recording of readings from the meter to a computer.

Other specialized functions and capabilities include:

• AC bandwidth to 100 kHz for voltage or 10 kHz for current

• MAX/MIN function which stores the maximum, minimum, and difference

• Crest capture mode to capture voltage or current signal peaks

• Selectable between 50,000 or 500,000 counts resolution when measuring DC voltage or frequency

• Relative zero mode

• Automatic or manual ranging

• Intelligent automatic power off

• Backlighted LCD for reading in dim conditions

Safety

Safety is essential in the use and maintenance of Greenlee tools and equipment. This instruction manual and any markings on the tool provide information for avoiding hazards and unsafe practices related to the use of this tool. Observe all of the safety information provided.

Purpose of This Manual

This instruction manual is intended to familiarize all personnel with the safe operation and maintenance procedures for the Greenlee DM-860 Digital Multimeter.

Keep this manual available to all personnel. Replacement manuals are available upon request at no charge.

KEEP THIS MANUAL

All specifications are nominal and may change as design improvements occur. Greenlee Textron shall not be liable for damages resulting from misapplication or misuse of its products.

® Registered: The color green for electrical test instruments is a registered trademark of Greenlee Textron.

Page 3

DM-860

Important Safety Information

Read and understand this material before operating or servicing

this equipment. Failure to understand how to safely operate this tool could result in an accident causing serious injury or death.

This symbol is used to call your attention to hazards or unsafe practices which could result in an injury or property damage. The signal word, defined below, indicates the severity of the hazard. The message after the signal word provides information for preventing or avoiding the hazard.

SAFETY ALERT SYMBOL

Immediate hazards which, if not avoided, WILL result in severe injury or death.

Hazards which, if not avoided, COULD result in severe injury or death.

Hazards or unsafe practices which, if not avoided, MAY result in injury or property damage.

Electric shock hazard: Contact with live circuits could result in severe injury or death.

Page 4

Important Safety Information

Electric shock and fire hazard:

• Do not expose this unit to rain or moisture.

• Do not use the unit if it is wet or damaged.

• Use test leads or accessories that are appropriate for the application. See the

category and voltage rating of the test lead or accessory.

• Inspect the test leads or accessory before use. They must be clean and dry, and the

insulation must be in good condition.

• Use this unit for the manufacturer’s intended purpose only, as described in this

manual. Any other use can impair the protection provided by the unit.

Failure to observe these warnings could result in severe injury or death.

Electric shock hazard:

• Do not operate with the case open.

• Before opening the case, remove the test leads from the circuit and shut off the unit. Failure to observe these warnings could result in severe injury or death.

Electric shock hazard:

• Do not apply more than the rated voltage between any two input terminals, or

between any input terminal and earth ground.

• Do not contact the test lead tips or any uninsulated portion of the accessory. Failure to observe these warnings could result in severe injury or death.

Page 5

DM-860

Important Safety Information

Electric shock hazard:

• Do not attempt to repair this unit. It contains no user-serviceable parts.

• Do not expose the unit to extremes in temperature or high humidity.

See Specifications.

Failure to observe these precautions may result in injury and can damage the unit.

Electric shock hazard: Do not change the measurement function while the test leads are connected to a

component or circuit. Failure to observe this precaution may result in injury and can damage the unit.

Electric shock hazard: The fuses are an integral part of the overvoltage protection. When fuse replacement is

necessary, see Specifications for the correct type, size, and capacity. Using any other type of fuse will void the overvoltage protection rating of the unit.

Failure to observe this warning could result in severe injury or death.

Electric shock hazard:

• Unless measuring voltage, current, or frequency, shut off and lock out power.

Make sure that all capacitors are discharged. Voltage must not be present.

• Set the selector and connect the test leads so that they correspond to the intended

measurement. Incorrect settings or connections can result in a blown fuse.

• Using this unit near equipment that generates electromagnetic interference can

result in unstable or inaccurate readings.

Failure to observe these warnings could result in severe injury or death.

Page 6

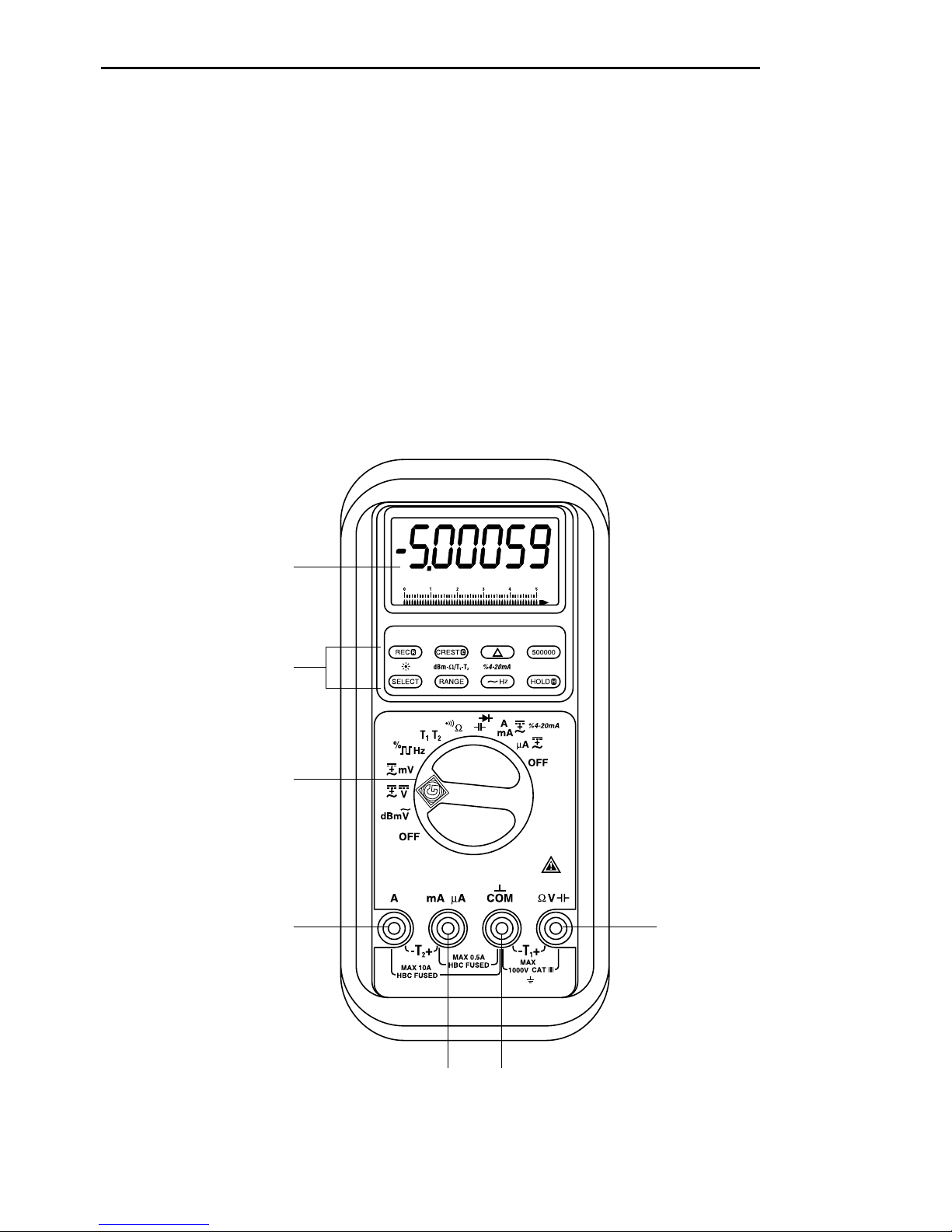

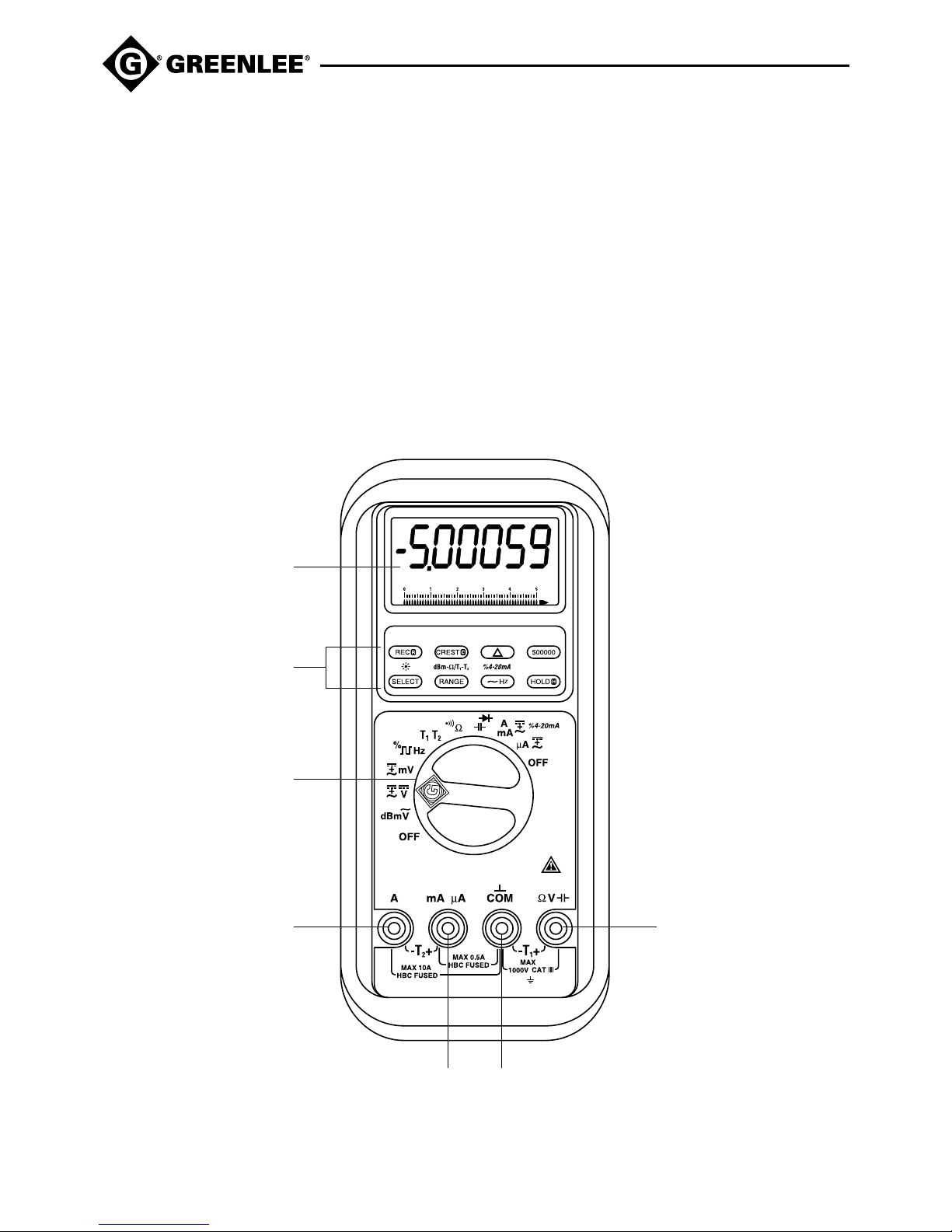

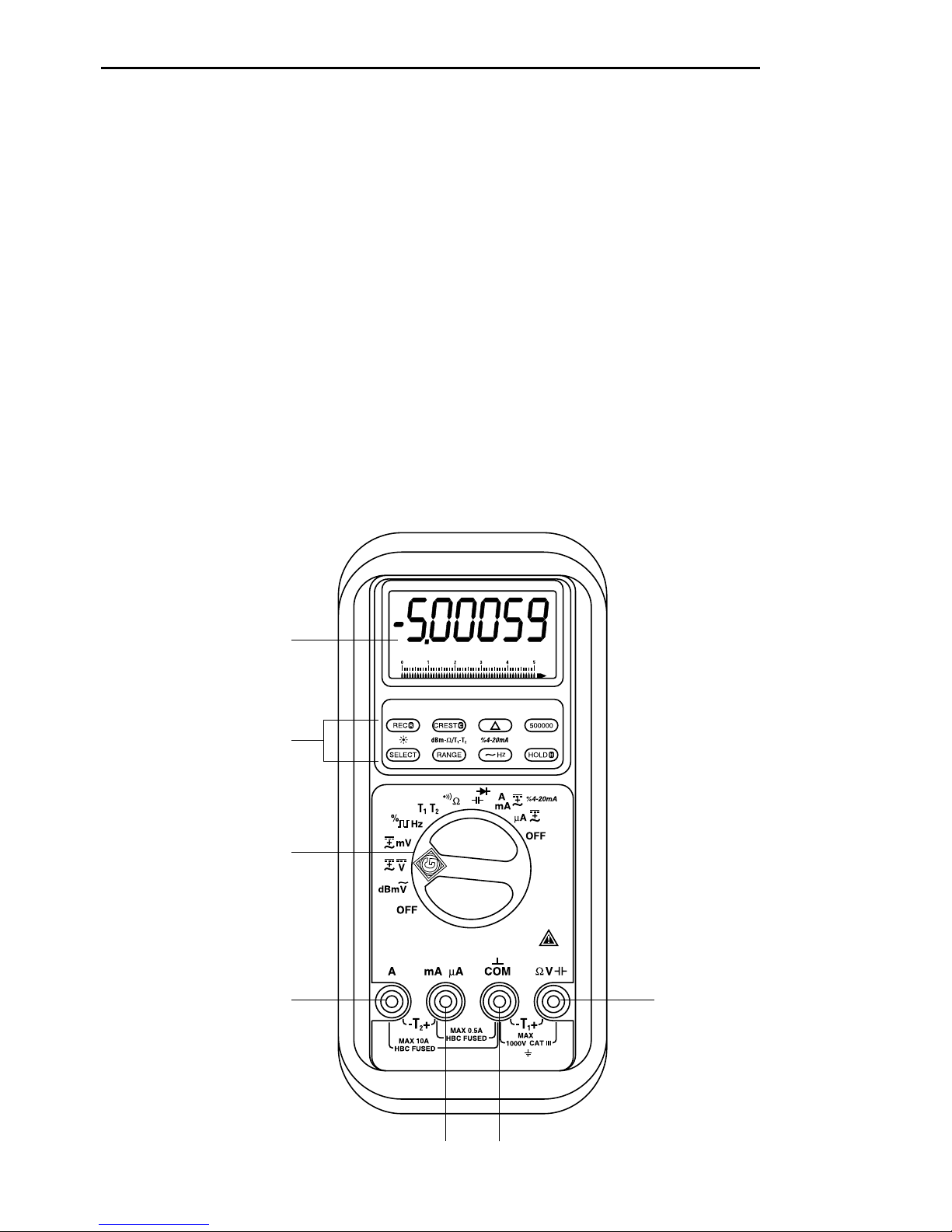

Identification

1. LCD and bar graph display

2. Feature buttons (see explanations under Using the Features)

3. Selector to select a function or turn power off

4. Positive input terminal for high current measurements; negative input terminal for T

5. Positive input terminal for low current measurements; positive input terminal for T

6. Negative, common, or ground input terminal for all measurements

7. Positive input terminal for all measurements except current

4 7

Page 7

DM-860

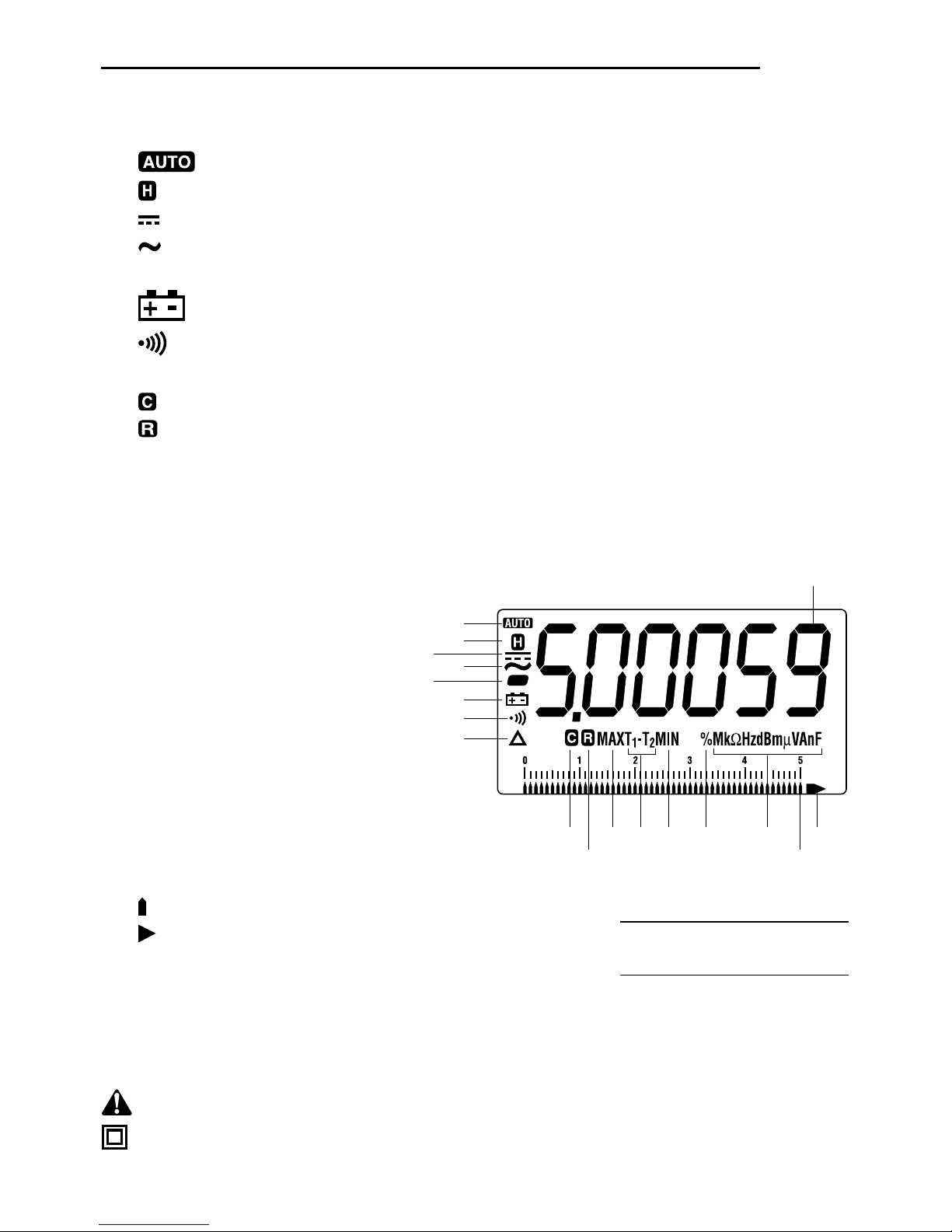

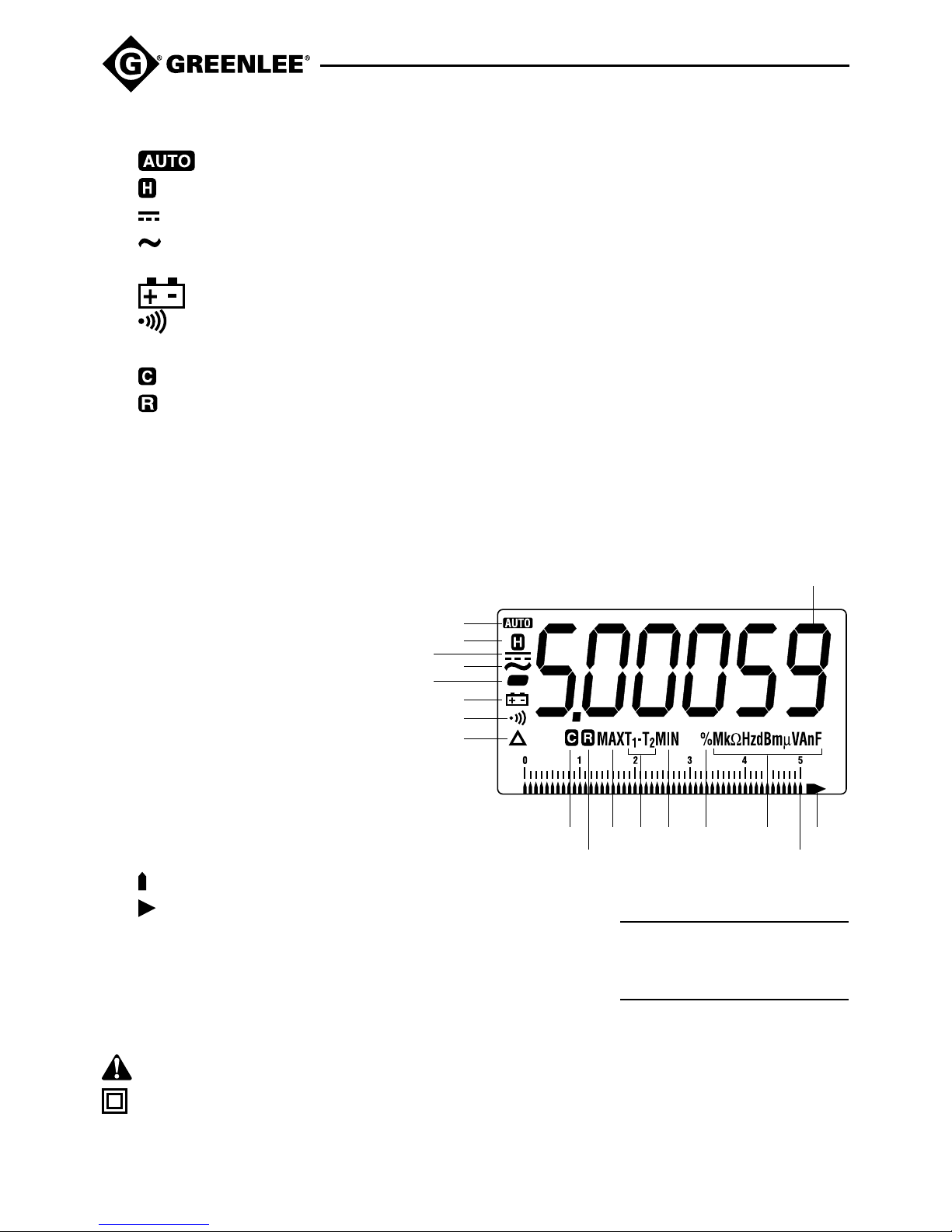

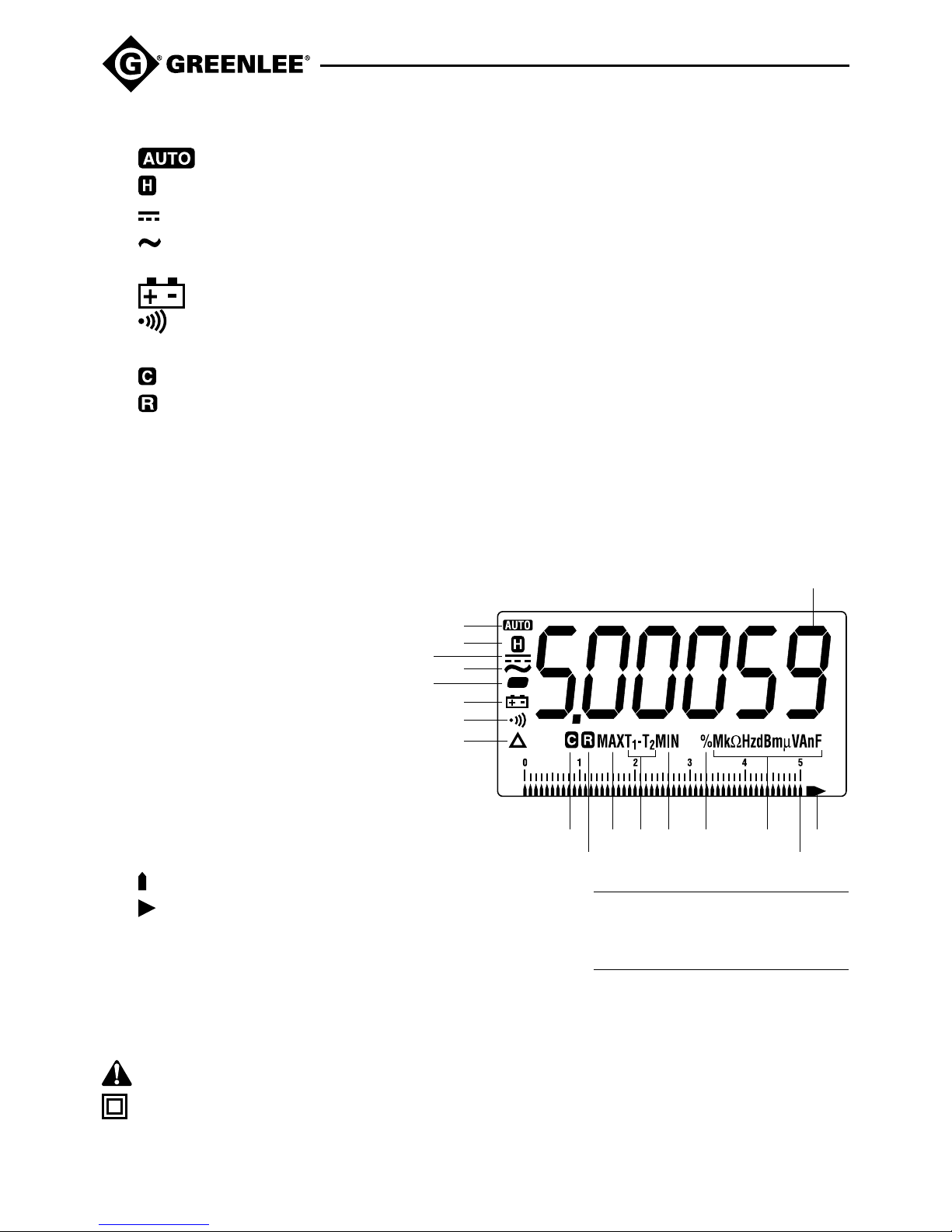

Display Icons

8. Automatic Ranging is enabled.

9. Hold function is enabled.

10. DC measurement is selected.

11. AC measurement is selected.

12. – Polarity indicator

13. Low battery

14. Continuity

15. ∆ Relative Zero function is enabled.

16. Crest Capture function is enabled.

17. Unit is saving MIN/MAX.

18. MAX Maximum mode is enabled.

19. T1-T

T1, T2, or T1-T2 function is enabled.

20. MIN Minimum mode is enabled.

21. % Duty cycle or loop current percent function is enabled.

22. M Mega (106)

23. k Kilo (103)

24. Ω Ohm

25. Hz Hertz (frequency in

cycles per second)

26. dBm Decibel, referenced

to 1 milliwatt

27. m Milli (10-3)

28. µ Micro (10

-6

)

29. V Volts

30. A Amps

31. n Nano (10-9)

32. F Farads

33. Bar graph element

34. Overload (bar graph display)

35. 5.00059 Numeric display

OL Overload C, F Temperature unit

Symbols on the Unit

Warning—Read the instruction manual Double insulation

8 9

13 14

17 33

18 19 20 21 3422–32

Note: Unidentified icons are not used on this model.

Page 8

Using the Features

• Selector Turn to the desired setting, which turns the meter on. Use in combination with pushbuttons to choose a function or mode. Turn to OFF to turn meter off.

• Intelligent Automatic Power Off (APO) To extend battery life, the meter shuts itself off after approximately 17 minutes of inactivity. Inactivity occurs when buttons are not pressed or the selector is not turned. The meter will not enter APO when there are significant readings of over 10% of the range or non-OL readings for resistance and continuity. To restore power, press REC or turn the selector to OFF and back on again. To disable this feature, press RANGE while turning the meter on.

• Default Settings The last used setting becomes the default when that function is selected again. To change the default, select a new setting. The setting will be stored in nonvolatile memory.

• REC

Press momentarily to begin recording the input. “MAX MIN” and will appear on the display. The meter beeps whenever the minimum or maximum is updated. When using the MAX/MIN function, press momentarily to cycle through the maximum, minimum, and difference (MAX – MIN). Press and hold to exit this mode.

Note: The Automatic Power Off feature is disabled when using this function.

• CREST

Press momentarily to capture the crests of AC or DC voltage or current. and “MAX” will appear on the display. The meter will capture and hold a signal peak with a duration as short as 8 ms. The meter beeps whenever the minimum or maximum is updated. Press momentarily to cycle through the maximum crest, minimum crest, and maximum – minimum crest (peak to peak). Press and hold to exit this mode.

Note: The Automatic Power Off feature is disabled when using this function.

• ∆ (Relative Mode) Finds the difference between two measurements. While taking a measurement, press ∆ to set the display to zero. The ∆ icon will appear on the display. Take the second measurement. The value on the display will be the difference between the two measurements. Press again to exit this mode.

• 500000 Press to toggle between 50,000 counts fast mode and the 500,000 counts high resolution mode for DC voltage and frequency measurements.

•

(Backlight) Press and hold SELECT until LCD illuminates. The lamp turns off after 30

seconds to extend battery life.

• dBm-Ω/T

1-T2

Press RANGE momentarily to select the reference impedance for the dBm

reading or to change the thermocouple functions.

• %4-20mA Press Hz for 1 second or more to display the loop current percentage value with 0.01% resolution. A reading of 4 mA equals 0% and 20 mA equals 100%. The bar graph displays the current in mA. The meter must be set for DC mA to use this feature.

Page 9

DM-860

Using the Features (cont’d)

• SELECT Press momentarily to toggle between functions, or to toggle between AC, DC, and

DC + AC when measuring current and voltage.

• RANGE Press once to enter the manual ranging mode. The

icon will disappear from the display. Press repeatedly to step through the ranges. Press and hold to return to the automatic ranging mode.

Note: Manual ranging mode is not available in Hz function.

•

Hz Press to measure frequency when the meter is set to read voltage or current.

Note: The sensitivity of the frequency measurement function varies with the measurement range. To automatically select a sensitivity level, measure the voltage level first and then press

. If the reading becomes unstable or if the display is blank, manually change

the sensitivity by momentarily pressing

RANGE

• HOLD Press momentarily to hold the present value on the display. Press again to exit this mode. This feature does not affect the bar graph.

• Beeper The unit normally beeps when any feature button is pressed. To disable, press

Hz while turning the meter on to disable the pushbutton beeper.

Note: The continuity beeper and input error warning features remain enabled.

Page 10

Waveform

RMS Value 100 100 100 100

Average Value 90 100 87 64

Crest Factor*

1.414 1 1.73 2

(ξ)

AC Measurement

AC measurements are usually displayed as RMS (root mean square) values. The RMS value is equal to the value of a DC waveform, which would deliver the same power if it replaced the time-varying waveform. Two AC measurement methods are

average-responding RMS

calibrated

and

true RMS-reading.

The average-responding RMS calibrated method takes the average value of the input signal after full wave rectification, multiplies it by 1.11, and displays the result. This method is accurate if the input signal is a pure sine wave.

The true RMS-reading method uses internal circuitry to read the true RMS value. This method is accurate, within the specified crest factor limitations, whether the input signal is a pure sine wave, square wave, triangle wave, half wave, or signal with harmonics. The ability to read true RMS provides much more measurement versatility. The Greenlee DM-860 is a true RMS meter.

The Waveforms and Crest Factors table shows some typical AC signals and their RMS values.

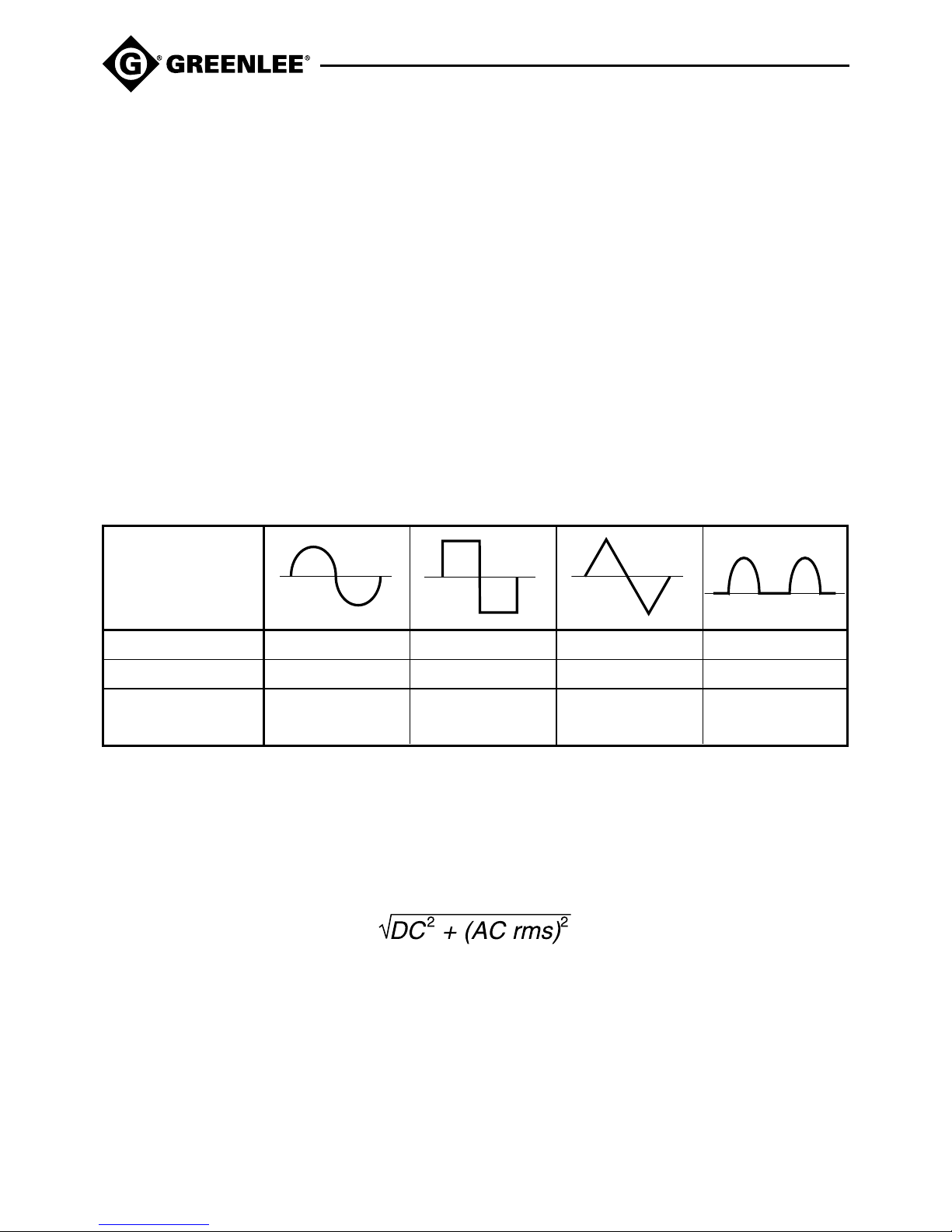

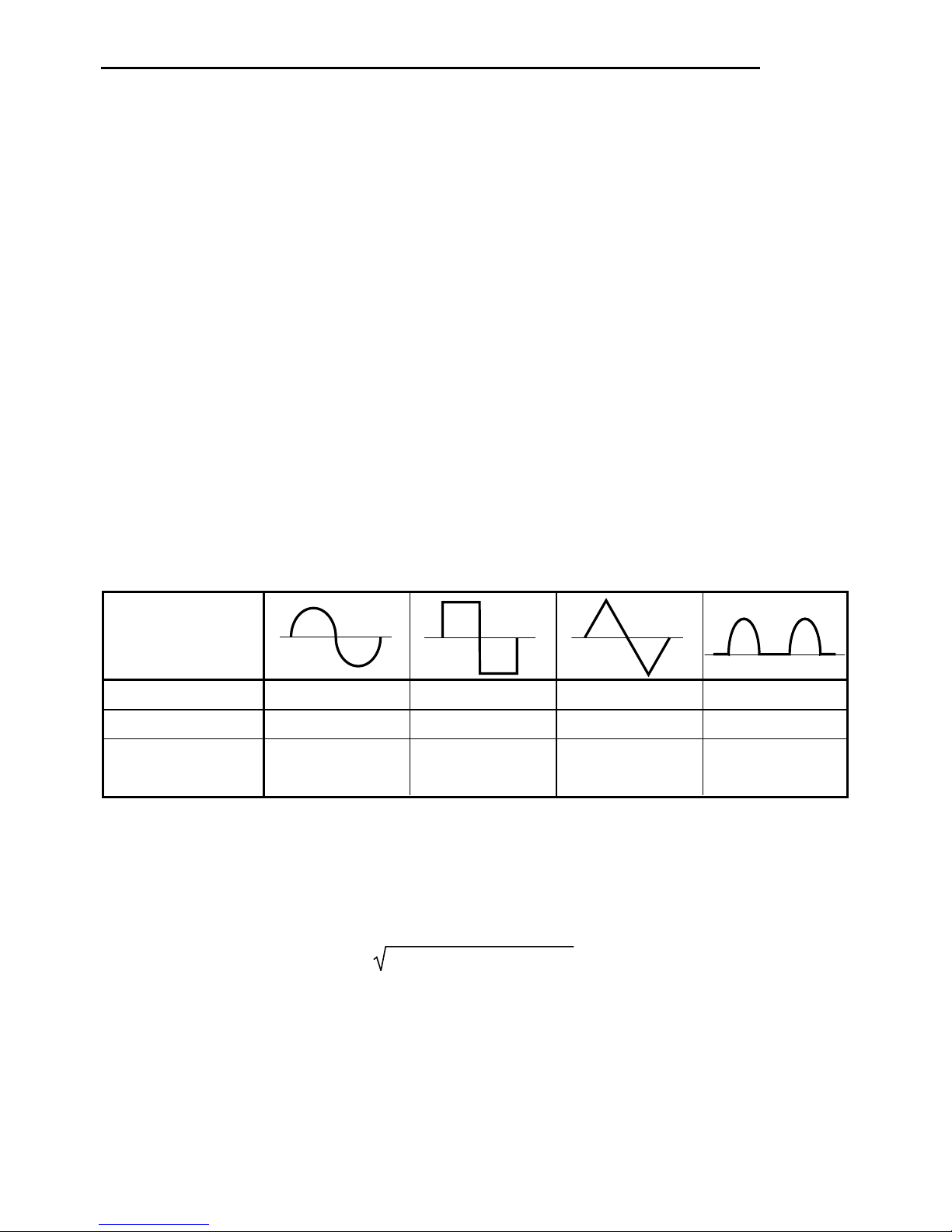

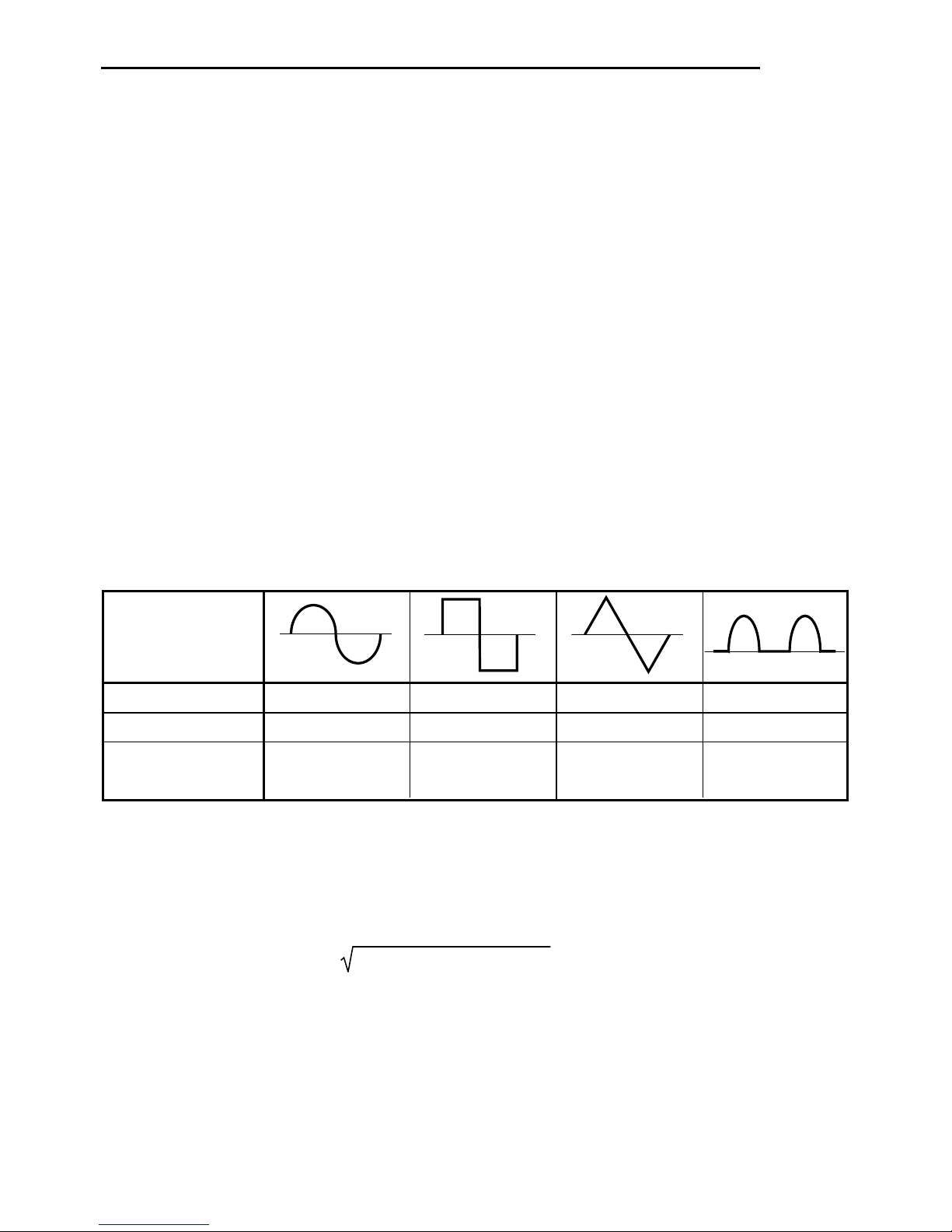

Waveforms and Crest Factors

*The crest factor is the ratio of the peak value to the RMS value; it is represented by the

Greek letter ξ.

DC + AC True RMS

DC + AC true RMS calculates both of the AC and DC components given by the expression

when making measurements and responds accurately to the total effective RMS value regardless of the waveform. Distorted waveforms with the presence of DC components and harmonics may cause:

• Transformers, generators, and motors to overheat

• Circuit breakers to trip prematurely

• Fuses to blow

• Neutrals to overheat due to the triplen harmonics present on the neutral

• Bus bars and electrical panels to vibrate

Page 11

DM-860

AC Bandwith

AC bandwidth of a digital multimeter (DMM) is the range of frequencies over which AC measurements can be made within the specified accuracy. It is the frequency response of the AC functions—not of the frequency measurement functions. A DMM cannot accurately measure the AC value with frequency spectrums beyond the AC bandwidth of the DMM. Therefore, wide AC bandwidth plays an important role in high performance DMMs. Complex waveforms, noise, and distorted waveforms contain frequency components that are much higher than the fundamental; for example, high frequency noise on a 50/60 Hz power line.

Operation

1. Set the selector according to the Settings Table and connect the test leads to the meter.

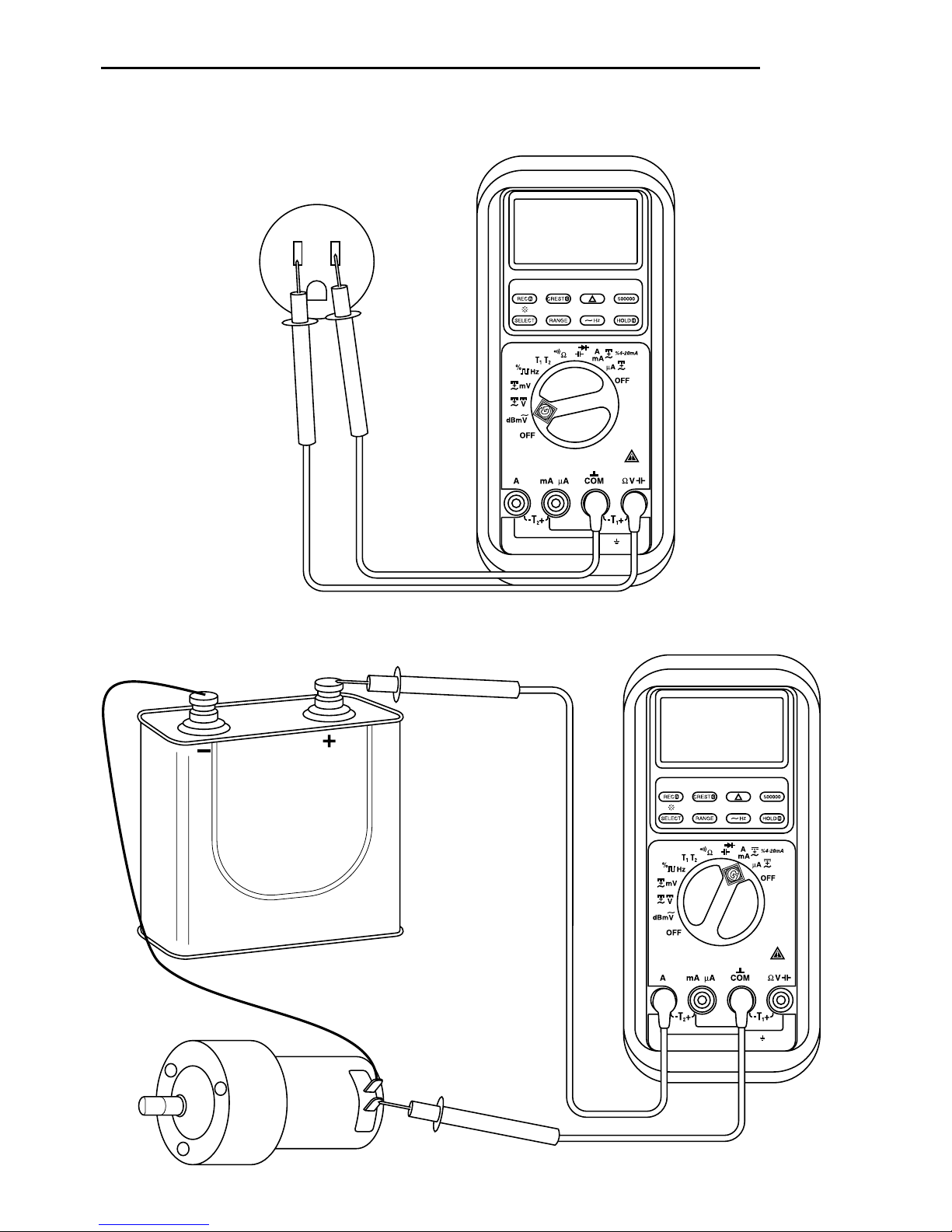

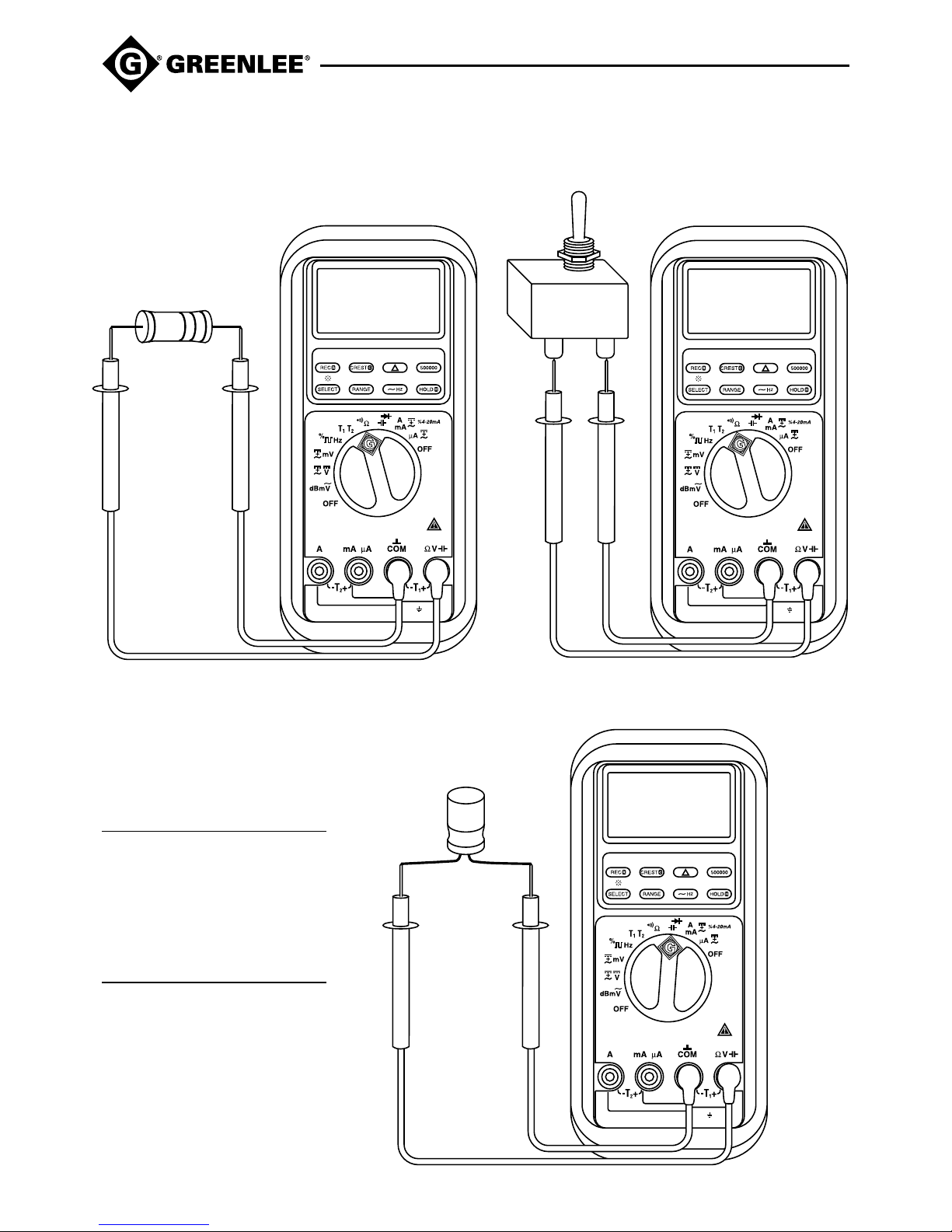

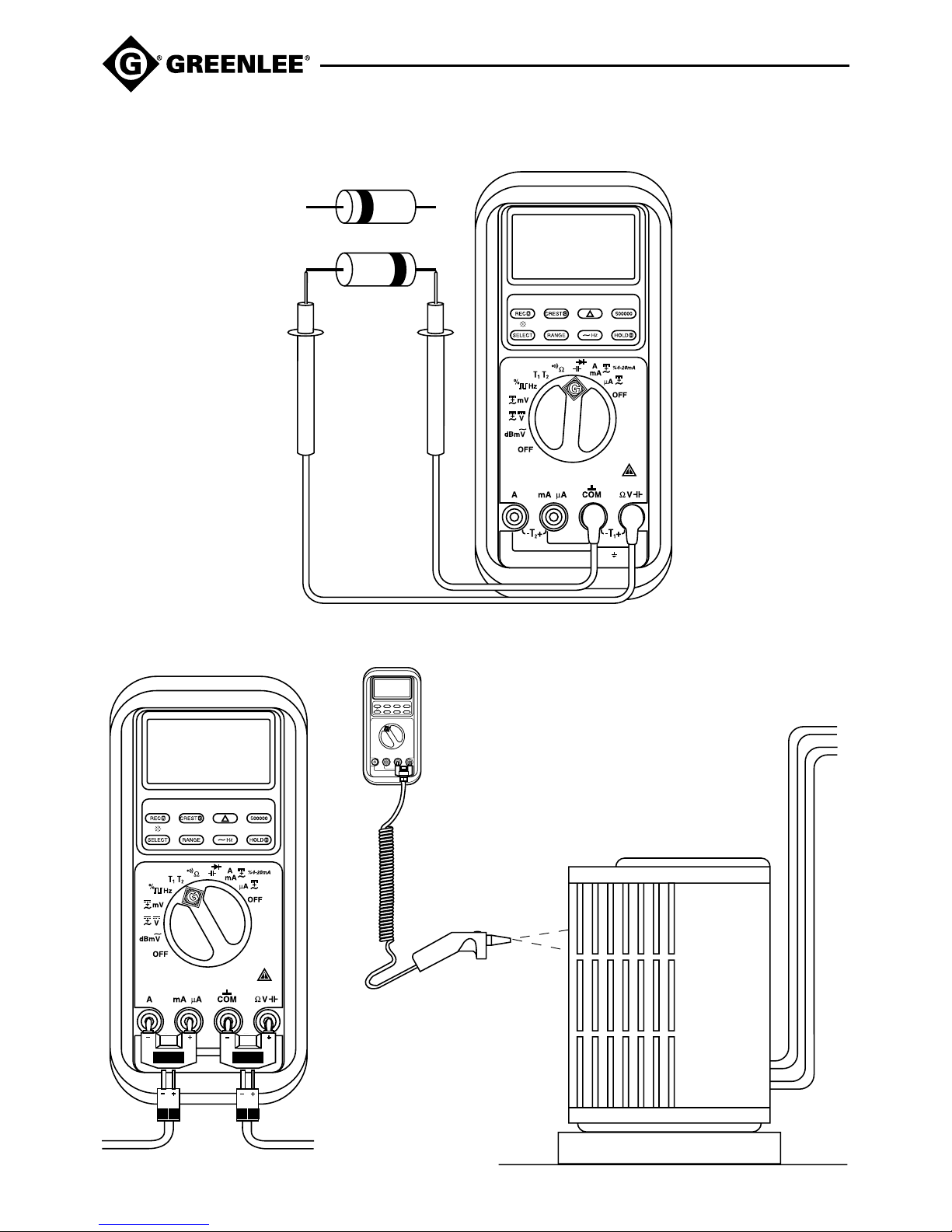

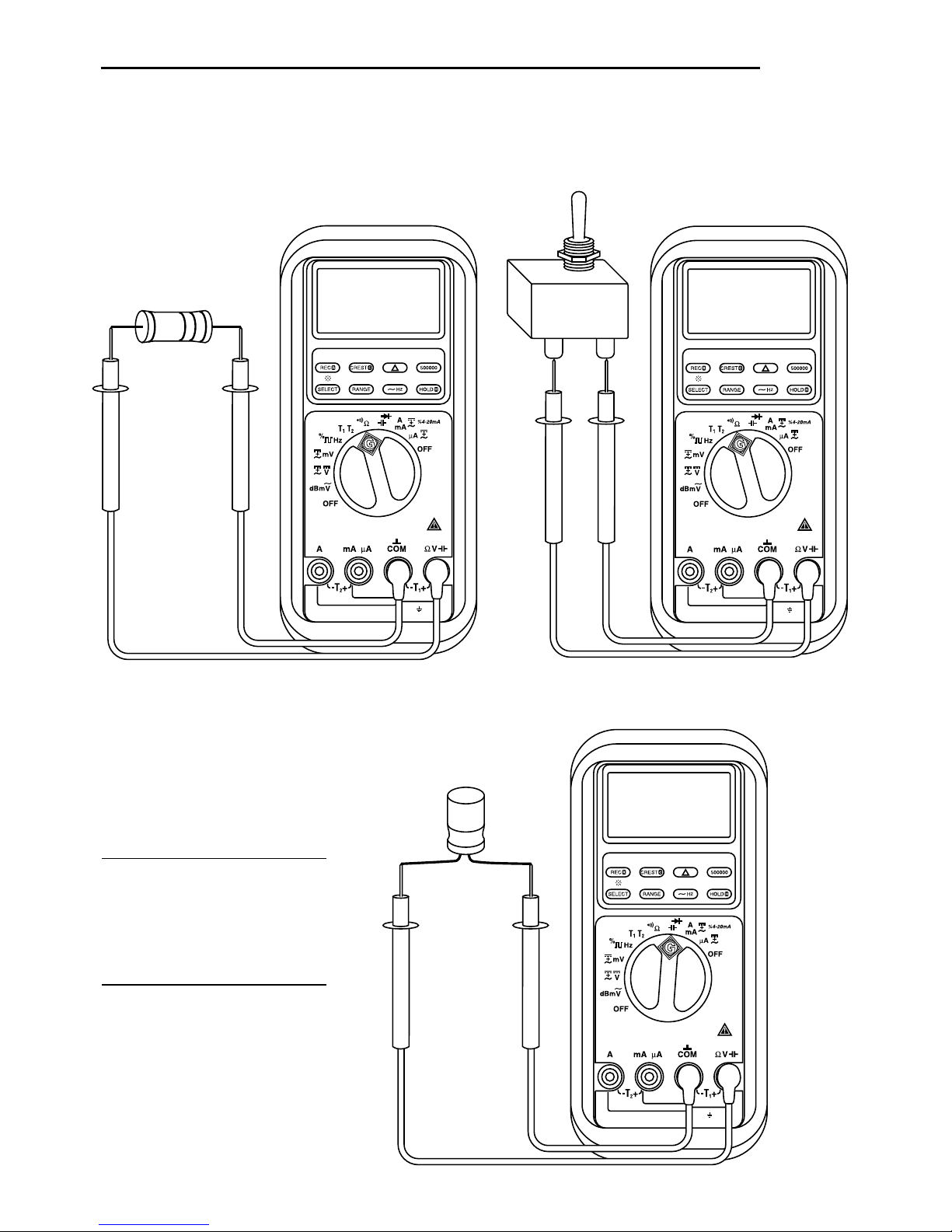

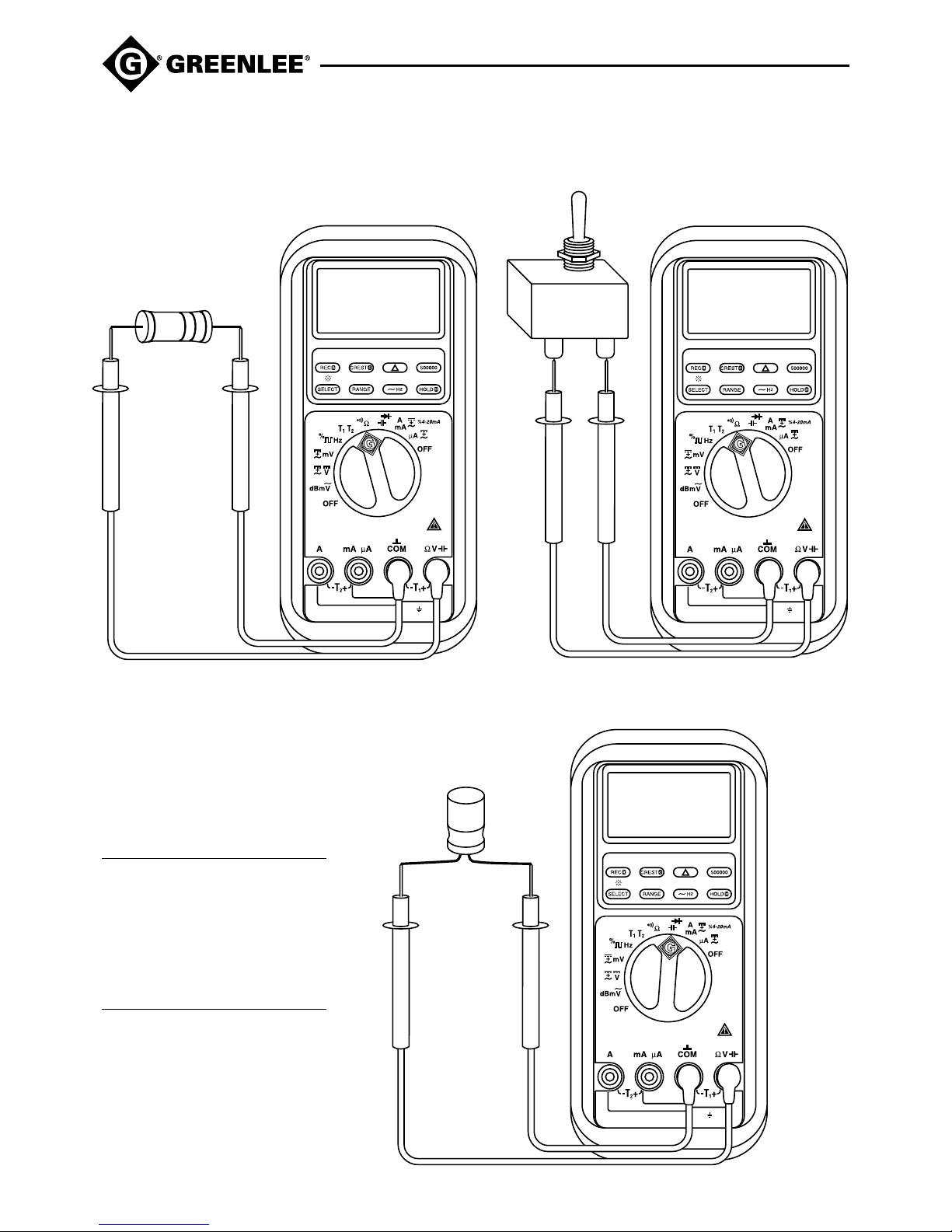

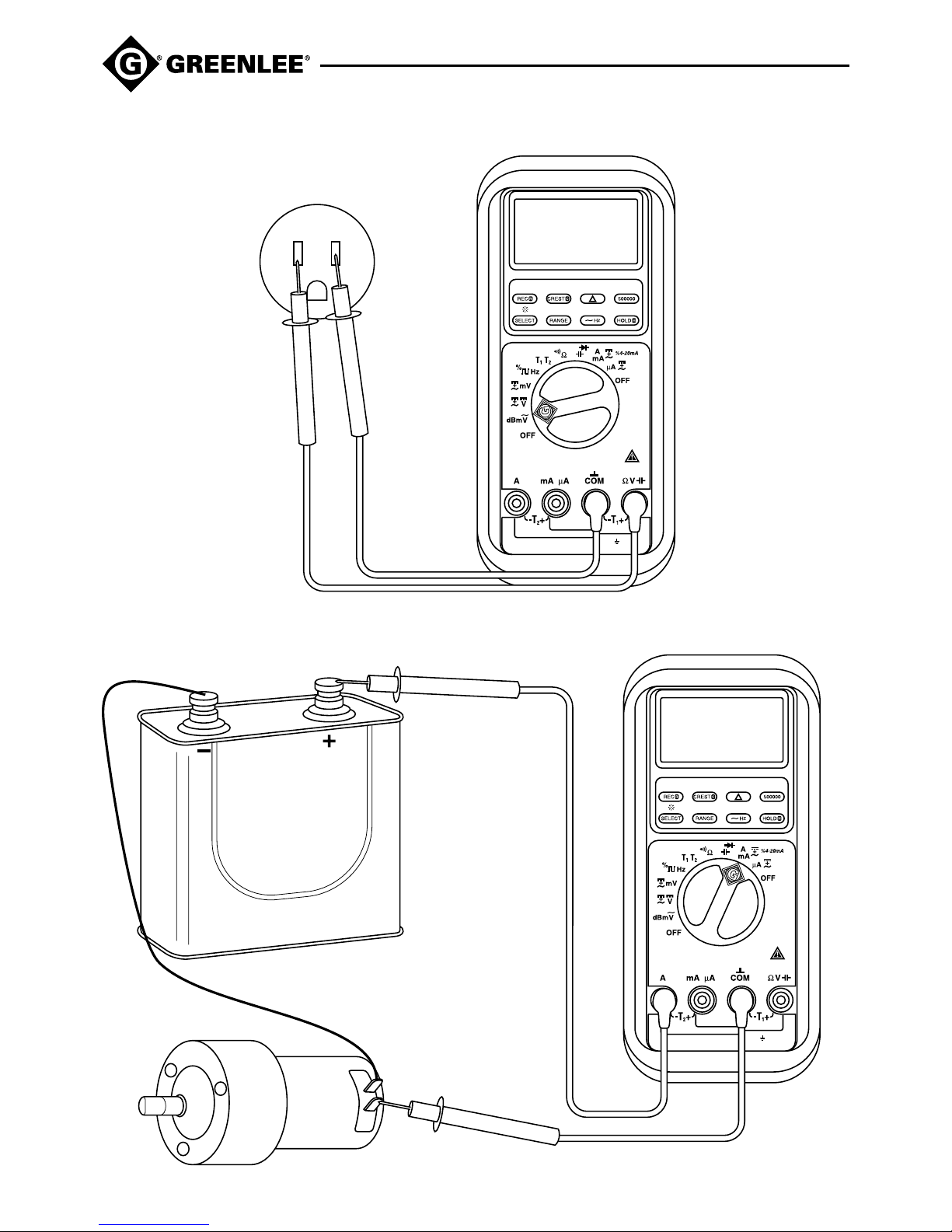

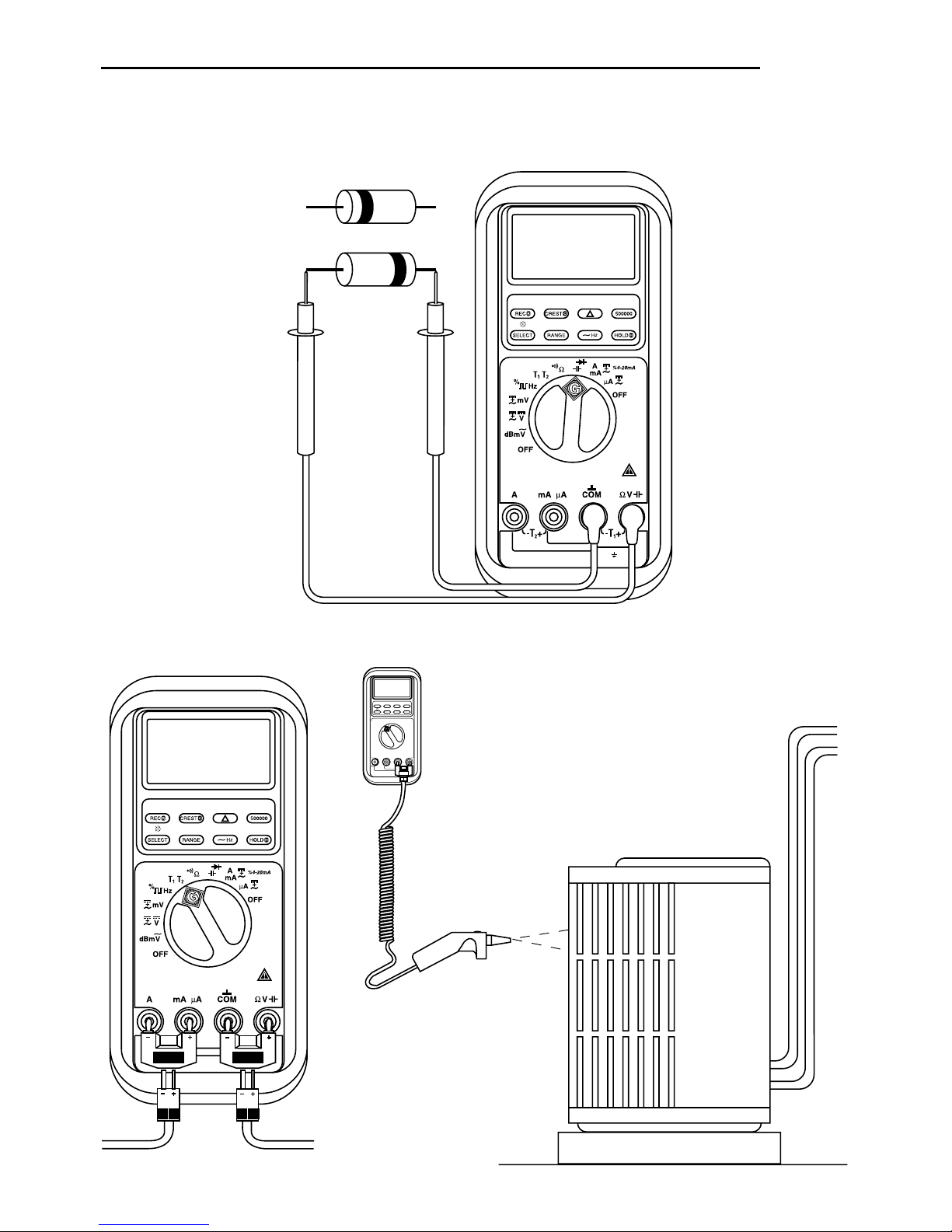

2. See Typical Measurements for illustrations of typical uses.

3. Test the unit on a known functioning circuit or component.

• If the unit does not function as expected on a known functioning circuit, replace the battery and/or fuses.

• If the unit still does not function as expected, send the unit to Greenlee for repair. See the address shown under Warranty.

4. Take the reading from the circuit or component to be tested.

Electric shock hazard: Contact with live circuits could result in severe injury or death.

Page 12

Operation (cont’d)

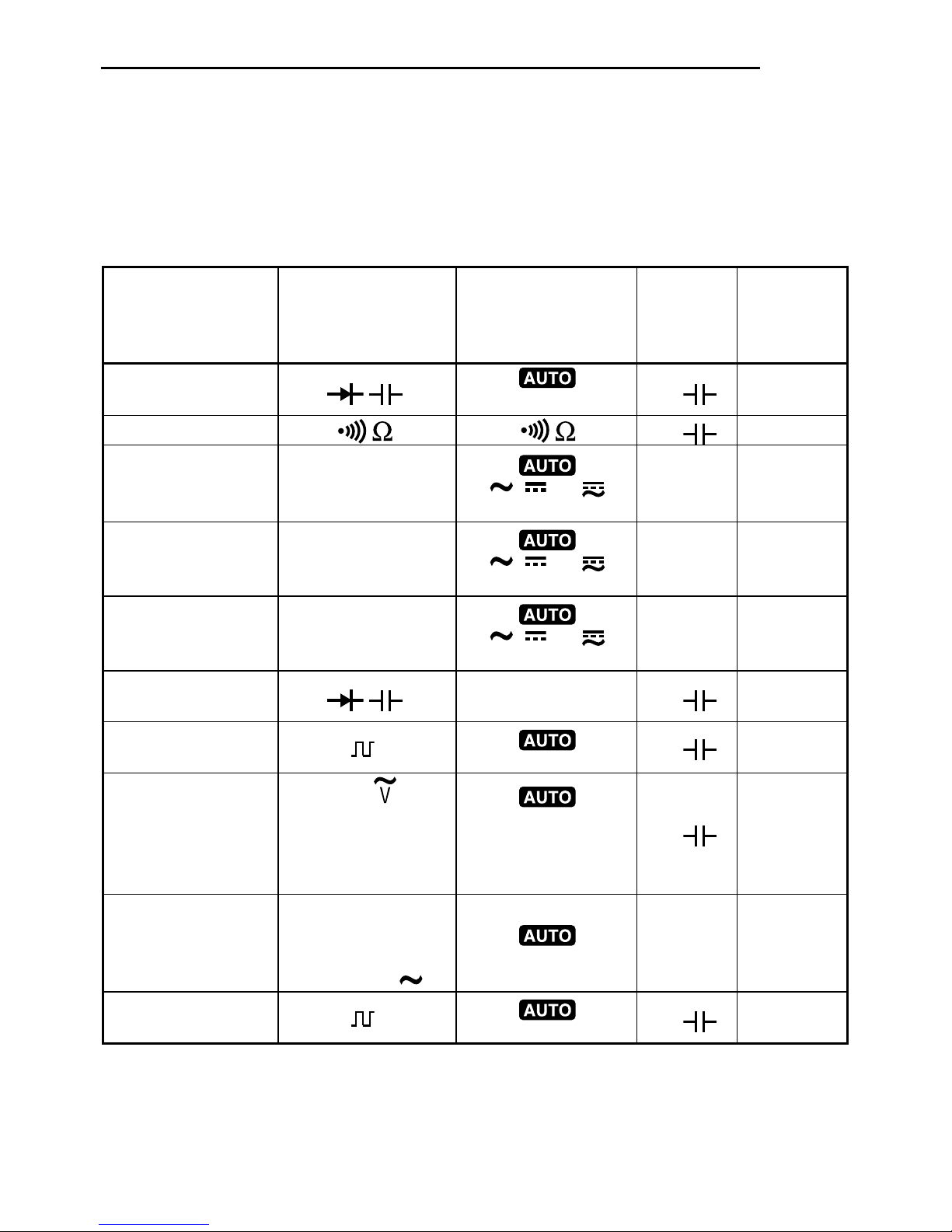

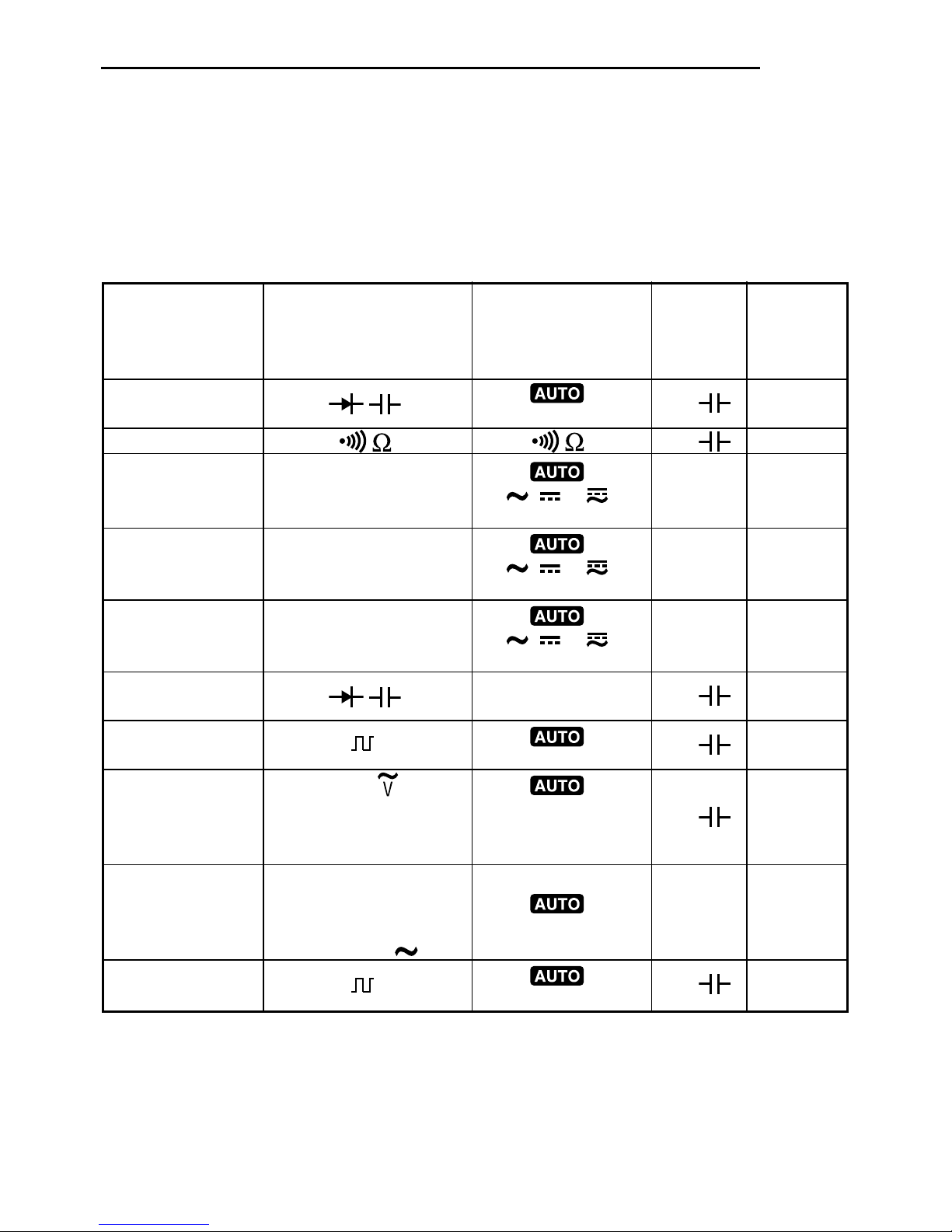

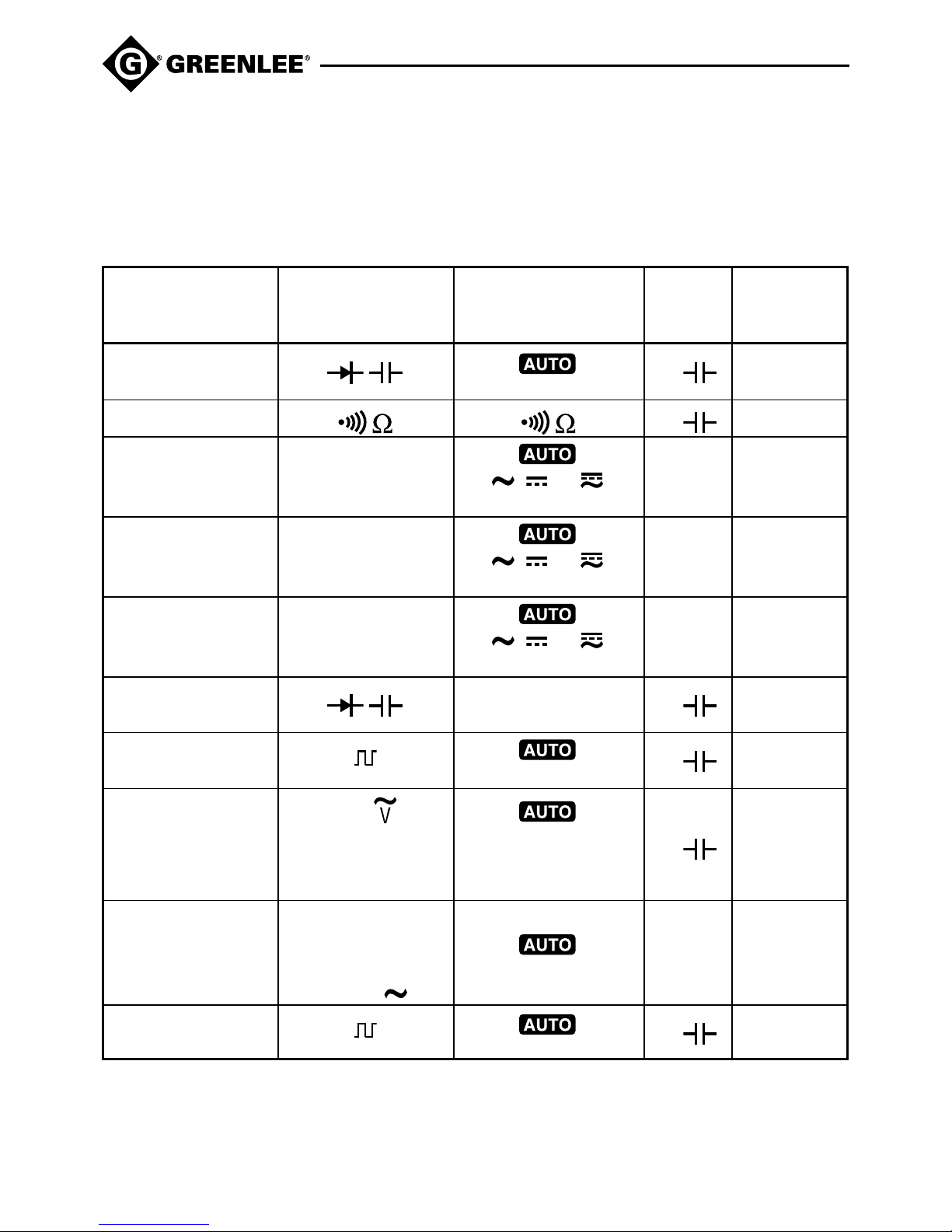

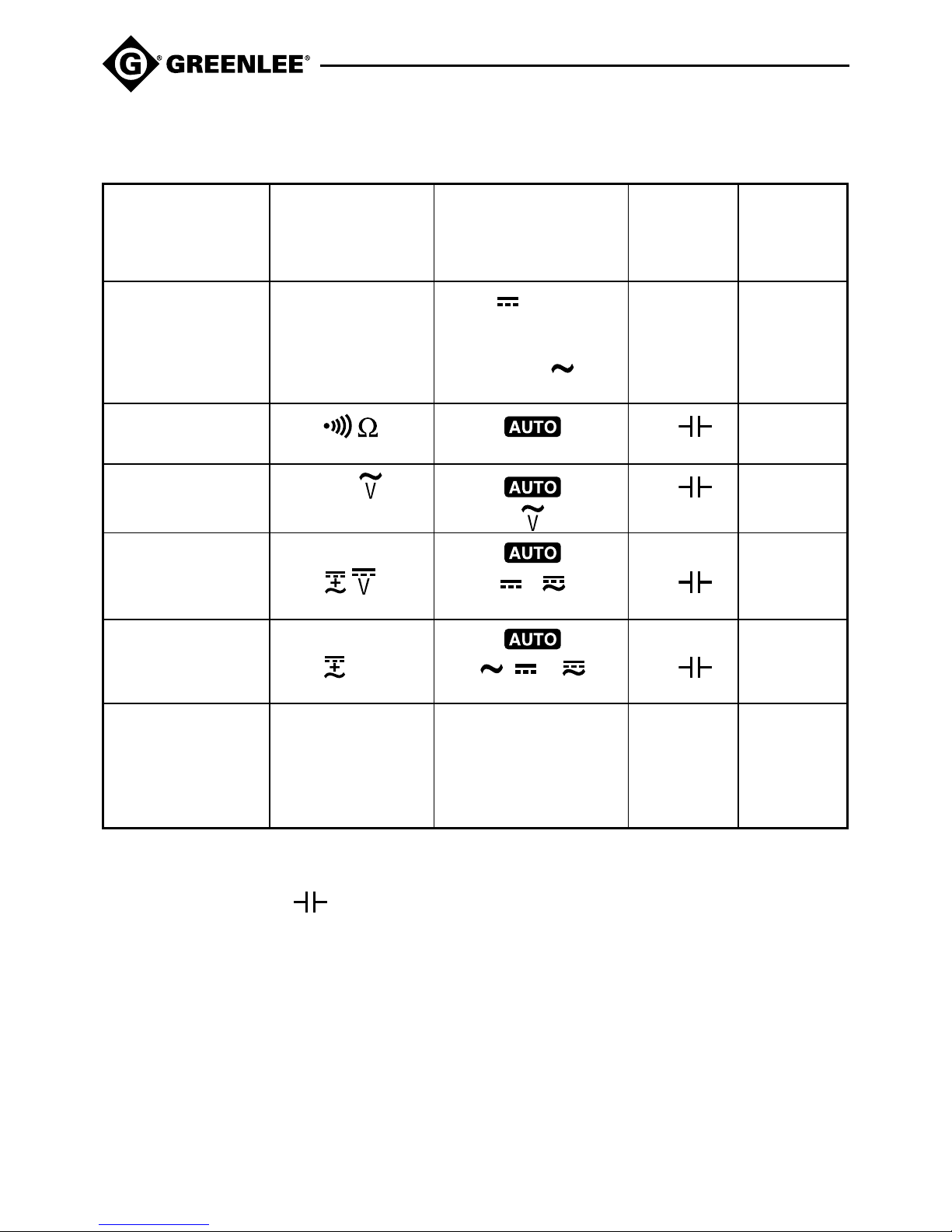

Settings Table

The DM-860 stores the last used function of each selector position in its nonvolatile memory. If this is not the correct function when you turn the selector, press SELECT until the desired icon appears.

*Discharge capacitor before measurement. See Typical Measurements regarding

polarized capacitors.

**Logic level frequency has a fixed sensitivity and is for digital signals. See Accuracy.

†For precise measurements, press 500000 to toggle between 50,000 counts and 500,000

counts. Applies to frequency and DC volts only.

To measure set the press SELECT until connect and connect

this selector to these icons appear the red the black

characteristic… this symbol… on the display… lead to… lead to…

Capacitance* ΩV COM

nF or µF

Continuity ΩV COM

Current—AC, DC,

and DC + AC A mA , , or

A COM

(10 A max) A

Current—AC, DC,

and DC + AC A mA , , or

mA µA COM

(500 mA max) mA

Current—AC, DC,

and DC + AC µA ,

, or

mA µA COM

(5000 µA max) µA

Diode

“diod” flashes once

ΩV COM

and then V

% Duty Cycle %

Hz ΩV COM

dBm dBm

(0 dB = 1 mW press dBm-Ω the reference and

ΩV COM

in reference (RANGE) to change dBm flash once

impedance) reference impedance and then dBm

Frequency— set for voltage or

Line Level, current according

Voltage, or to this table and Hz

Current† then press Hz

Frequency—

Hz ΩV COM

Logic Level** † Hz

Page 13

DM-860

Operation (cont’d)

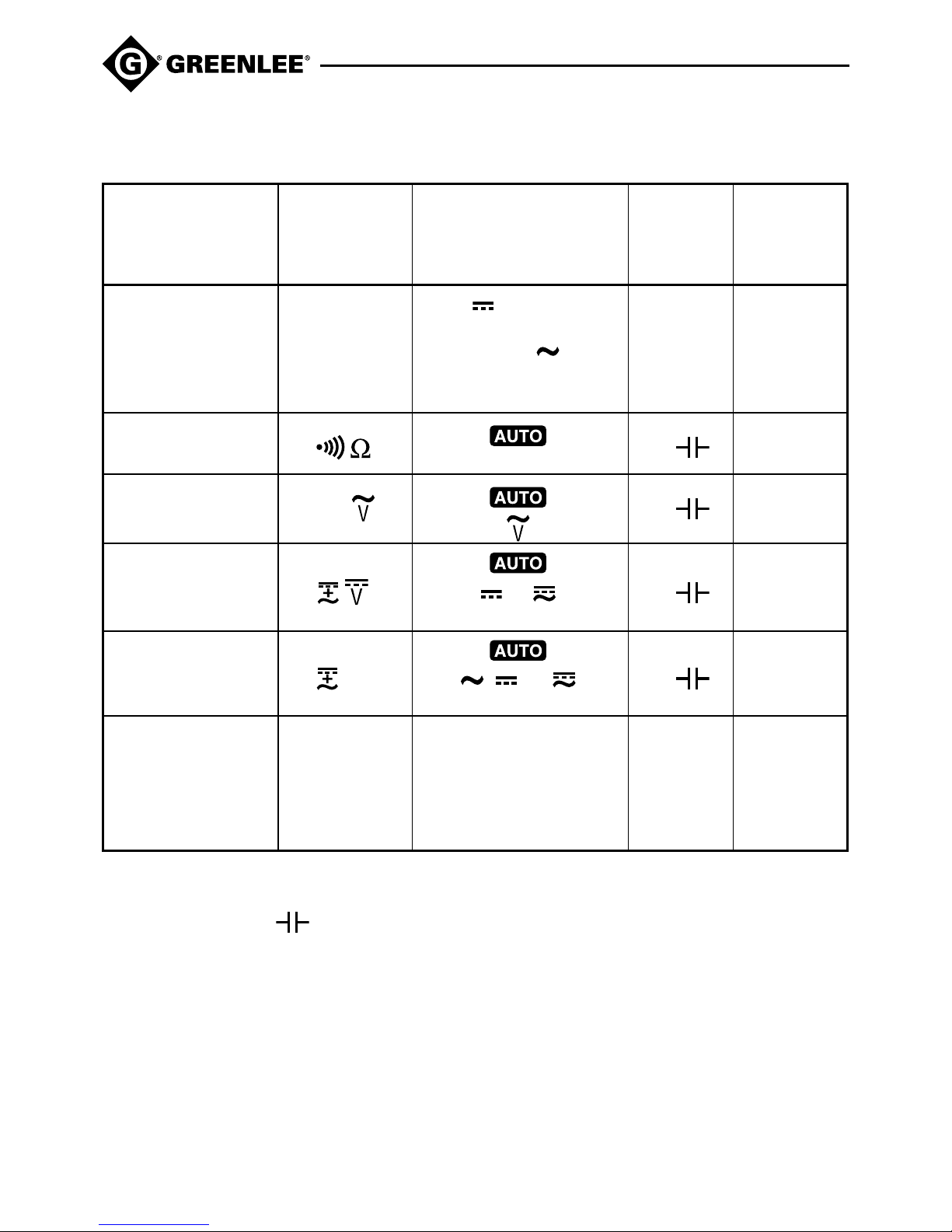

Settings Table (cont’d)

†For precise measurements, press 500000 to toggle between 50,000 counts and 500,000

counts. Applies to frequency and DC volts only.

††T

+ connects to ΩV and T

– connects to COM.

+ connects to mA µA and T

– connects to A.

To measure set the press SELECT until connect and connect

this selector to these icons appear the red the black

characteristic… this symbol… on the display… lead to… lead to…

Industrial Process

and mA;

Control Loop

A mA

then press and hold

mA µA COM

Current %4-20mA ( Hz)

% 4 to 20 mA until % appears

Resistance ΩV COM

M Ω

Voltage—AC dBm ΩV COM

Voltage—

DC† and DC + AC

or ΩV COM

Voltage—DC†, AC,

or DC + AC (mV) mV , , or

ΩV COM

(500 mV max) mV

T1 or T

T1 T

or T1-T

Temperature†† and press C or F

T1-T2 (RANGE) (press SELECT to

change scale)

Page 14

Typical Measurements

Voltage Measurement

Current Measurement

Page 15

DM-860

Typical Measurements

Resistance Measurement Continuity Check

Capacitance Measurement

Note: For polarized capacitors, attach red probe to positive terminal and black probe to negative terminal of capacitor.

Page 16

Typical Measurements

Temperature

Diode Measurement

Reverse Bias

Forward Bias

Page 17

DM-860

Using the Optional Software

The DM-860 is compatible with Greenlee DMSC-9, an optically isolated RS-232 cable and software. It allows measurements to be logged to a personal computer. Install the software using standard installation procedures. Refer to the Read Me file on Disk 2 for instructions on using the software.

Connecting the Optical RS-232

1. Remove the cover of the optical port on the back of the meter.

2. Align the key of the connector with the key slot on the meter.

3. Twist the connector clockwise until it locks into place.

4. With the PC turned off, connect the cable to COM1 or COM2 of the PC.

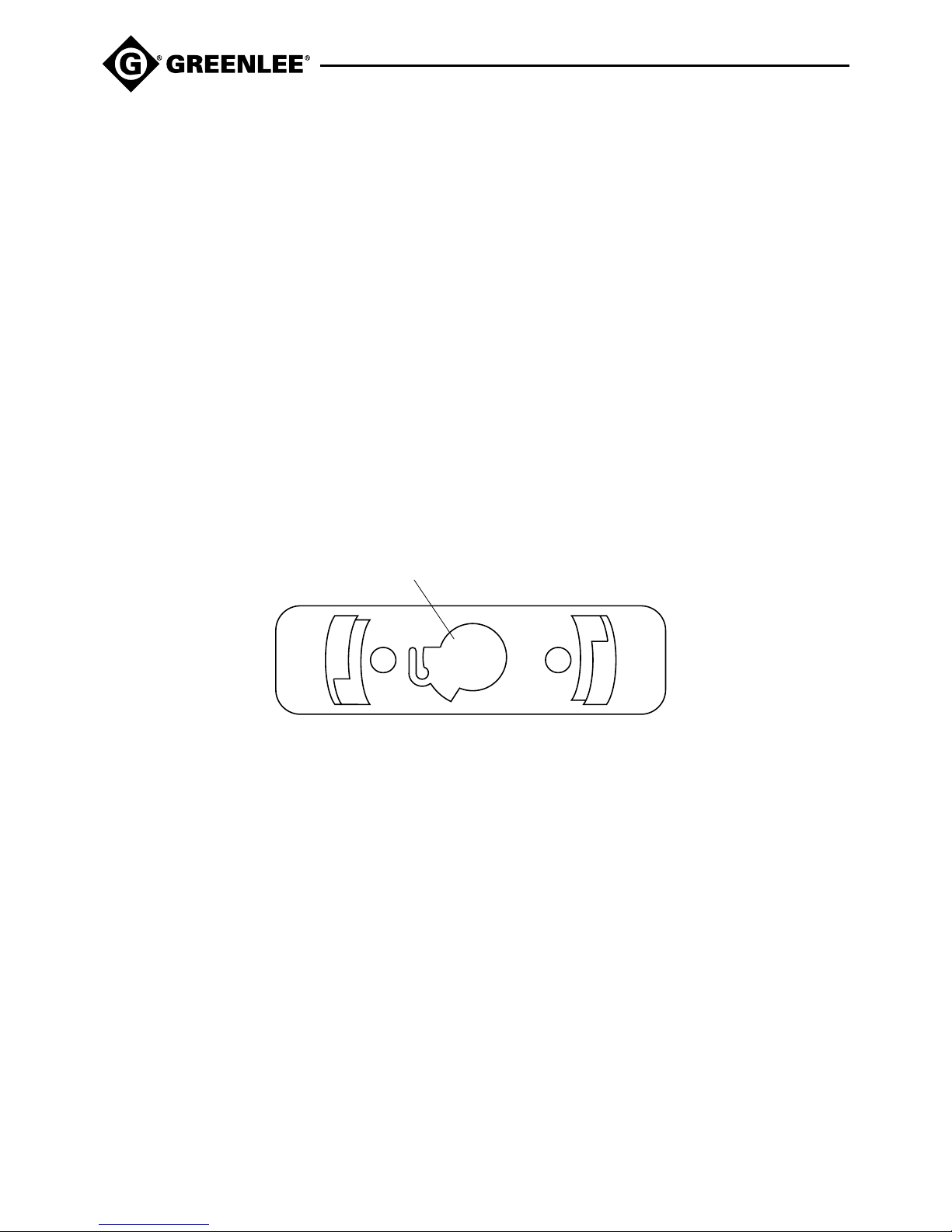

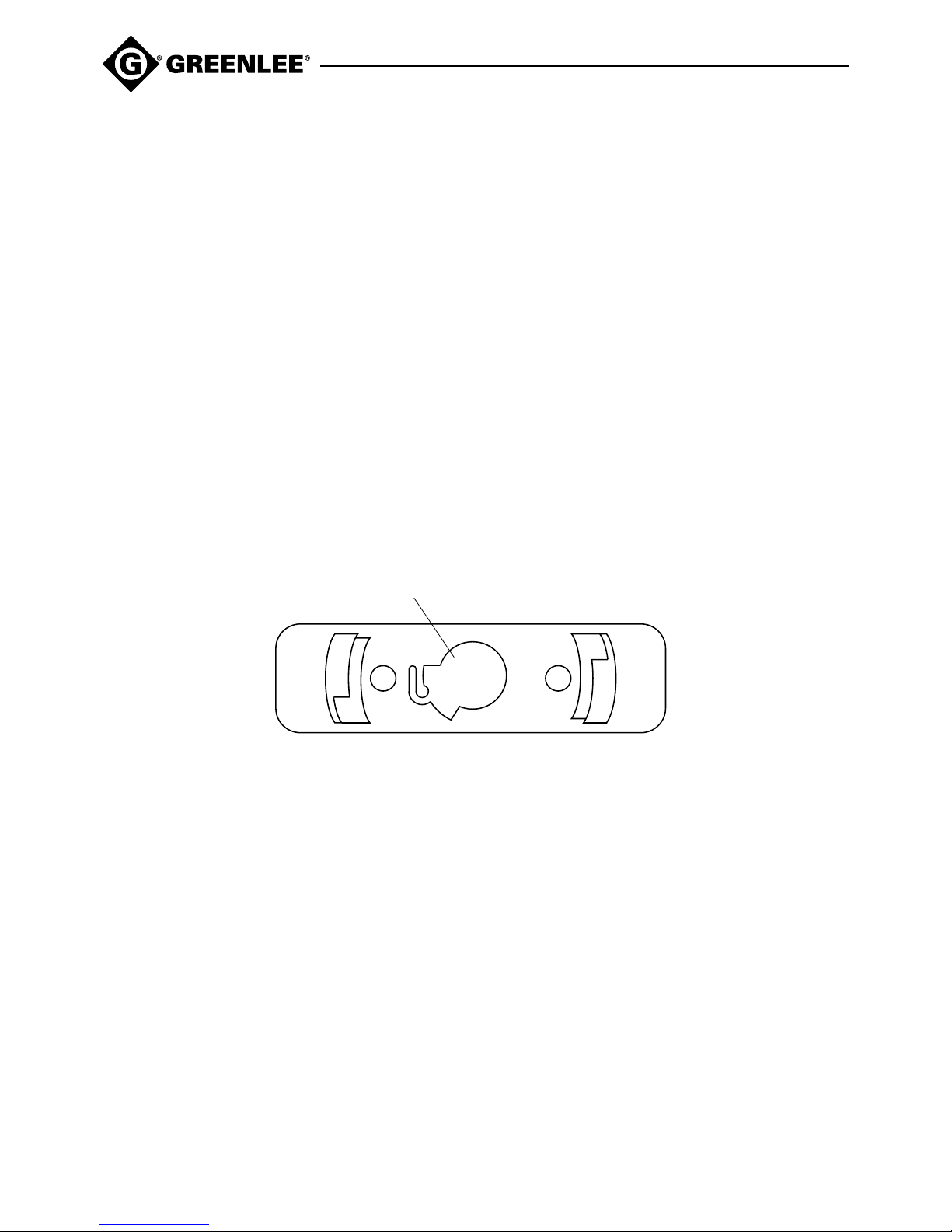

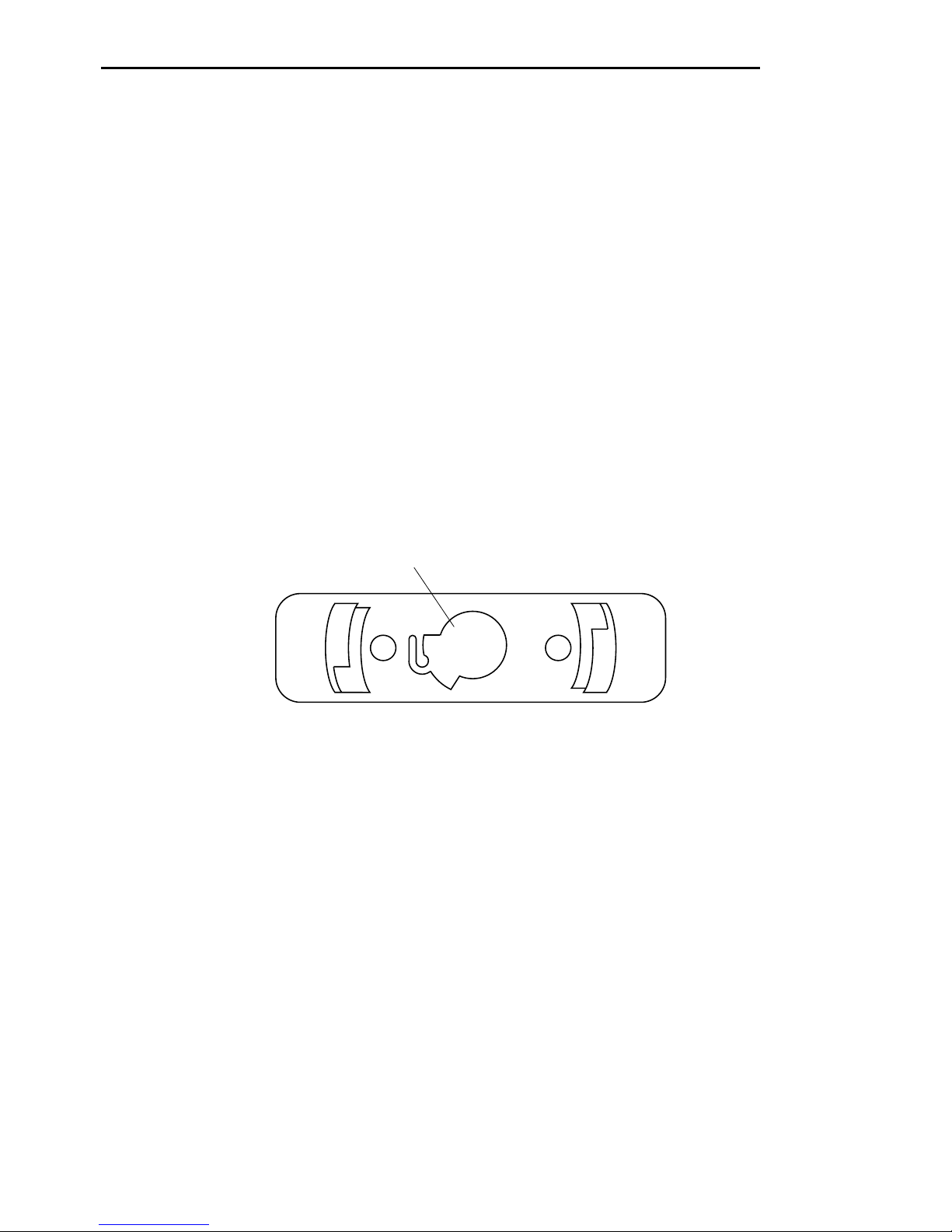

Key Slot on back of meter

Page 18

Accuracy

See the Specifications section for operating conditions and temperature coefficient. Accuracy is specified as follows: ± (a percentage of the reading + a fixed amount)

at 23 °C ± 5 °C (73.4 °F ± 9 °F), 0% to 75% relative humidity. Specifications are for 50,000 counts mode.

True RMS Readings: True RMS voltage and current accuracies are specified from 5% to 100% of the range unless otherwise specified. Frequency must be within the specified bandwidth for non-sinusoidal waveforms. Crest factors are as follows:

• Crest factor < 5:1 at full scale

• Crest factor < 10:1 at half scale

Range

Accuracy at Accuracy at Accuracy at

50 Hz to 60 Hz 40 Hz to 1 kHz 1 kHz to 10 kHz

500.00 µA ± (0.5% + 0.5 µA) ± (0.7% + 0.5 µA) ± (2.0% + 0.5 µA)

5000.0 µA ± (0.5% + 5.0 µA) ± (0.7% + 5.0 µA) ± (2.0% + 5.0 µA)

50.000 mA ± (0.5% + 0.05 mA) ± (0.7% + 0.05 mA) ± (2.0% + 0.05 mA)

500.00 mA ± (0.5% + 0.5 mA) ± (0.7% + 0.5 mA) ± (2.0% + 0.5 mA)

5.0000 A ± (0.5% + 0.005 A) ± (0.7% + 0.005 A) Unspecified

10.000 A* ± (0.5% + 0.05 A) ± (0.7% + 0.05 A) Unspecified

AC and DC + AC Current

*10 A continuous; 20 A maximum (Duty Cycle: 30 seconds on, 5 minutes off)

Range

Burden Voltage

(All Frequency Ranges)

500.00 µA 0.15 mV/µA

5000.0 µA 0.15 mV/µA

50.000 mA 3.3 mV/mA

500.00 mA 3.3 mV/mA

5.0000 A 0.03 V/A

10.000 A* 0.03 V/A

Page 19

DM-860

Accuracy (cont’d)

Range Accuracy Burden Voltage

500.00 µA ± (0.15% + 0.2 µA) 0.15 mV/µA

5000.0 µA ± (0.1% + 2.0 µA) 0.15 mV/µA

50.000 mA ± (0.15% + 0.01 mA) 3.3 mV/mA

500.00 mA ± (0.1% + 0.2 mA) 3.3 mV/mA

5.0000 A ± (0.5% + 0.001 A) 0.03 V/A

10.000 A* ± (0.5% + 0.02 A) 0.03 V/A

DC Current

*10 A continuous; 20 A maximum (Duty Cycle: 30 seconds on, 5 minutes off)

AC and DC + AC Voltage

Range

Accuracy* at Accuracy* at Accuracy* at

20 Hz to 45 Hz 45 Hz to 300 Hz 300 Hz to 5 kHz

500.00 mV ± (1.5% + 0.4 mV) ± (0.3% + 0.2 mV) ± (0.3% + 0.1 mV)

5.0000 V ± (1.5% + 0.004 V) ± (0.8% + 0.002 V) ± (0.4% + 0.004 V)

50.000 V ± (1.5% + 0.04 V) ± (0.8% + 0.02 V) ± (0.4% + 0.04 V)

500.00 V Unspecified ± (0.4% + 0.4 V) ± (0.4% + 0.4 V)

1000.0 V Unspecified ± (0.4% + 4 V)

± (0.8% + 4 V)

(300 Hz to 1 kHz)

*From 5% to 10% of range: Accuracy percentage of reading + 80 digits.

**From 5% to 10% of range: Accuracy percentage of reading + 180 digits.

Note: “Digits” refers to the least significant digit (the number in the right-most position.)

Range

Accuracy* at Accuracy* at

5 kHz to 20 kHz 20 kHz to 100 kHz

500.00 mV ± (0.5% + 0.2 mV) ± (2.0% + 0.4 mV)

5.0000 V ± (0.8% + 0.002 V) ± (4.0% + 0.004 V)**

50.000 V ± (0.8% + 0.02 V) ± (4.0% + 0.04 V)**

500.00 V ± (0.5% + 0.2 V) Unspecified

1000.0 V Unspecified Unspecified

Page 20

Accuracy (cont’d)

DC Voltage

Range Accuracy* Input Impedance

500.00 mV ± (0.02% + 0.02 mV) 10 MΩ, 80 pF nominal

5.0000 V ± (0.02% + 0.0002 V)

50.000 V ± (0.02% + 0.002 V) 10 MΩ, 30 pF nominal

500.00 V ± (0.04% + 0.02 V)

1000.0 V ± (0.05% + 0.2 V)

Range Accuracy Typical Open Circuit Voltage

500.00 Ω± (0.07% + 0.10 Ω) 3.0 VDC

5.0000 kΩ± (0.07% + 0.0002 kΩ)

50.000 kΩ± (0.07% + 0.002 kΩ)

500.00 kΩ± (0.07% + 0.02 kΩ) 1.3 VDC

5.0000 MΩ± (0.2% + 0.0006 MΩ)

50.000 MΩ± (2.0% + 0.006 MΩ)

Resistance

*Accuracies are for film capacitors

(capacitors with negligible dielectric absorption).

Range Accuracy*

50.00 nF ± (0.8% + 0.03 nF)

500.0 nF ± (0.8% + 0.3 nF)

5.000 µF ± (1.0% + 0.003 µF)

50.00 µF ± (2.0% + 0.03 µF)

500.0 µF ± (3.5% + 0.5 µF)

9999 µF ± (5.0% + 5 µF)

Capacitance

Thermocouple range and accuracy not included.

Range Accuracy*

–50 °C to 1000.0 °C ± (0.3% + 1 °C)

–58 °F to 1832.0 °F ± (0.3% + 2 °F)

T1, T2, T1-T2 Dual Temperature

Page 21

DM-860

Accuracy (cont’d)

Frequency—Line Level

Range: 5.0000 Hz to 200.000 kHz Accuracy: ± (0.002% + 0.004 Hz) Sensitivity (RMS) for Input Sinusoidal:

0.1 V min on 500 mV range 1 V min on 5 V range 10 V min on 50 V range 100 V min on 500 V range 900 V min on 1000 V range

Frequency—Logic Level

Range: 5.0000 Hz to 2.00000 MHz Accuracy: ± (0.002% + 4 digits) Sensitivity: 2.5 Vp square wave

% Duty Cycle

Range: 0.1% to 99.99% Accuracy: ± (3 digits/kHz + 2 digits) Input Frequency: 5 Hz to 500 kHz, 5 V logic family

Diode Test

Measuring Range: 5.000 V Test Current (typical): 0.8 mA Open Circuit Voltage: < 3.5 VDC Accuracy: ± (1% + 0.001 V)

Continuity

Tone Threshold: Between 20 Ω and 200 Ω Response Time: < 100 µs

dBm

At 600 Ω: –11.76 dBm to 54.25 dBm Accuracy: ± [0.25 dB + 2 digits (at 40 Hz to 20 kHz)] Input Impedance: 10 MΩ, 30 pF nominal Selectable Reference Impedance: 4, 8, 16, 32, 50, 75, 93, 110, 125, 135, 150, 200, 250, 300,

500, 600, 800, 900, 1000, 1200 Ω

Crest Capture (Voltage and Current) for Crests = 0.8 ms in duration

Accuracy: Specified accuracy ± 100 digits

Page 22

Specifications

Display: LCD

Normal Mode: 50,000 counts High Resolution Mode: 500,000 counts 6 digits (999,999 maximum count) for frequency

42-segment bar graph Polarity: Automatic Sampling Rate:

50,000 Counts Mode: 5 per second nominal

500,000 Counts Mode: 1.25 per second nominal

Bar Graph Display: 60 per second Temperature Coefficient: Nominal 0.1 x (Accuracy) per °C below 18 °C from 0 °C to 18 °C

(32 °F to 64 °F) or above 28 °C from 28 °C to 40 °C (82 to 104 °F) or otherwise specified Intelligent Automatic Power Off: After 17 minutes of inactivity Low Battery Indication: Below approximately 7 V Noise Rejection*:

Normal Mode Rejection Ratio > 60 dB at 50 Hz and 60 Hz when measuring DCV

Common Mode Rejection Ratio > 90 dB from 0 Hz to 60 Hz when measuring ACV

Common Mode Rejection Ratio > 120 dB at 50 Hz and 60 Hz when measuring DCV Operating Conditions:

0 °C to 30 °C (32 °F to 88 °F), 0% to 80% relative humidity

31 °C to 45 °C (88 °F to 113 °F), relative humidity decreasing linearly from 80% to 50%

(non-condensing) Elevation: 2000 m (6500') maximum Indoor use only

Storage Conditions: –20 °C to 60 °C (–4 °F to 140 °F),

0% to 80% relative humidity (non-condensing) Remove battery

* Noise rejection is the ability to reject unwanted signals, or noise.

• Normal mode voltages are AC signals that can cause inaccurate DC measurements. NMRR (Normal Mode Rejection Ratio) is a measure of the ability to filter out these signals.

• Common mode voltages are signals present at the COM and + input terminals, with respect to ground, that can cause digit rattle or offset in voltage measurements. CMRR (Common Mode Rejection Ratio) is a measure of the ability to filter out these signals.

Page 23

DM-860

Specifications (cont’d)

Pollution Degree: 2 Battery: 9 V battery (NEDA 1604, JIS 006P or IEC 6F22)

Overload Protections:

µA and mA: (FS1) 1 A/1000 V fast acting fuse, IR 10 kA, 13/32" x 1-1/2"

(or 0.44 A/1000 V fast acting fuse, IR 10 kA, 13/32" x 1-3/8")**

Amps: (FS2) 15 A/1000 V, IR 10 kA (or 11 A/1000 V, IR 20 kA) fast acting fuse,

13/32" x 1-1/2"

Volts, Ω, and Others: 1450 V peak, 1050 VAC RMS

Measurement Category:

Category III, 1000 V per UL 61010B-1 Category IV, 600 V per IEC 61010-1, 2nd edition

Electric shock hazard: Products covered by this manual were originally equipped with a different

fuse in location FS1. These units can be identified by the TUV/GS logo on the front of the unit. For units bearing this logo, the following specifications apply. All other specifications are unchanged.

Overload Protection:

µA and mA: (FS1) 1 A/600 V fast acting fuse, IR 100 kA, 13/32" x 1-1/2"

Measurement Category:

µA and mA Terminal: Category III and IV, 600 VAC and 300 VDC

All Category IV ratings were in accordance with IEC 61010-1 2nd edition draft (1999). Do not exceed these ratings. The 1000 V fuses specified below for FS1 may be used in

these units, but the measurement category for these meters is unchanged. Failure to observe this warning could result in severe injury or death.

** The 0.44 A fuses designed for DMM protection (Bussman DMM-B-44/100 and Littelfuse

FLU.44) will carry 500 mA for thousands of hours.

Page 24

Measurement Categories

These definitions were derived from the international safety standard for insulation coordination as it applies to measurement, control, and laboratory equipment. These measurement categories are explained in more detail by the International Electrotechnical Commission; refer to either of their publications: IEC 61010-1 or IEC 60664.

Measurement Category I

Signal level. Electronic and telecommunication equipment, or parts thereof. Some examples include transient-protected electronic circuits inside photocopiers and modems.

Measurement Category II

Local level. Appliances, portable equipment, and the circuits they are plugged into. Some examples include light fixtures, televisions, and long branch circuits.

Measurement Category III

Distribution level. Permanently installed machines and the circuits they are hard-wired to. Some examples include conveyor systems and the main circuit breaker panels of a building’s electrical system.

Measurement Category IV

Primary supply level. Overhead lines and other cable systems. Some examples include cables, meters, transformers, and other exterior equipment owned by the power utility.

Statement of Conformity

Greenlee Textron products are manufactured in accordance with the international ISO 9000 (2000) series of Quality Management Systems.

The instrument enclosed has been checked and/or calibrated using equipment that is checked and calibrated to standards that are traceable to the National Institute for Standards and Technology (NIST).

Page 25

DM-860

Maintenance

Electric shock hazard:

• Do not attempt to repair this unit. It contains no user-serviceable parts.

• Do not expose the unit to extremes in temperature or high humidity. See Specifications.

Failure to observe these precautions may result in injury and can damage the unit.

Electric shock hazard: The fuses are an integral part of the overvoltage protection. When fuse replacement is

necessary, see Specifications for the correct type, size, and capacity. Using any other type of fuse will void the overvoltage protection rating of the unit.

Failure to observe this warning could result in severe injury or death.

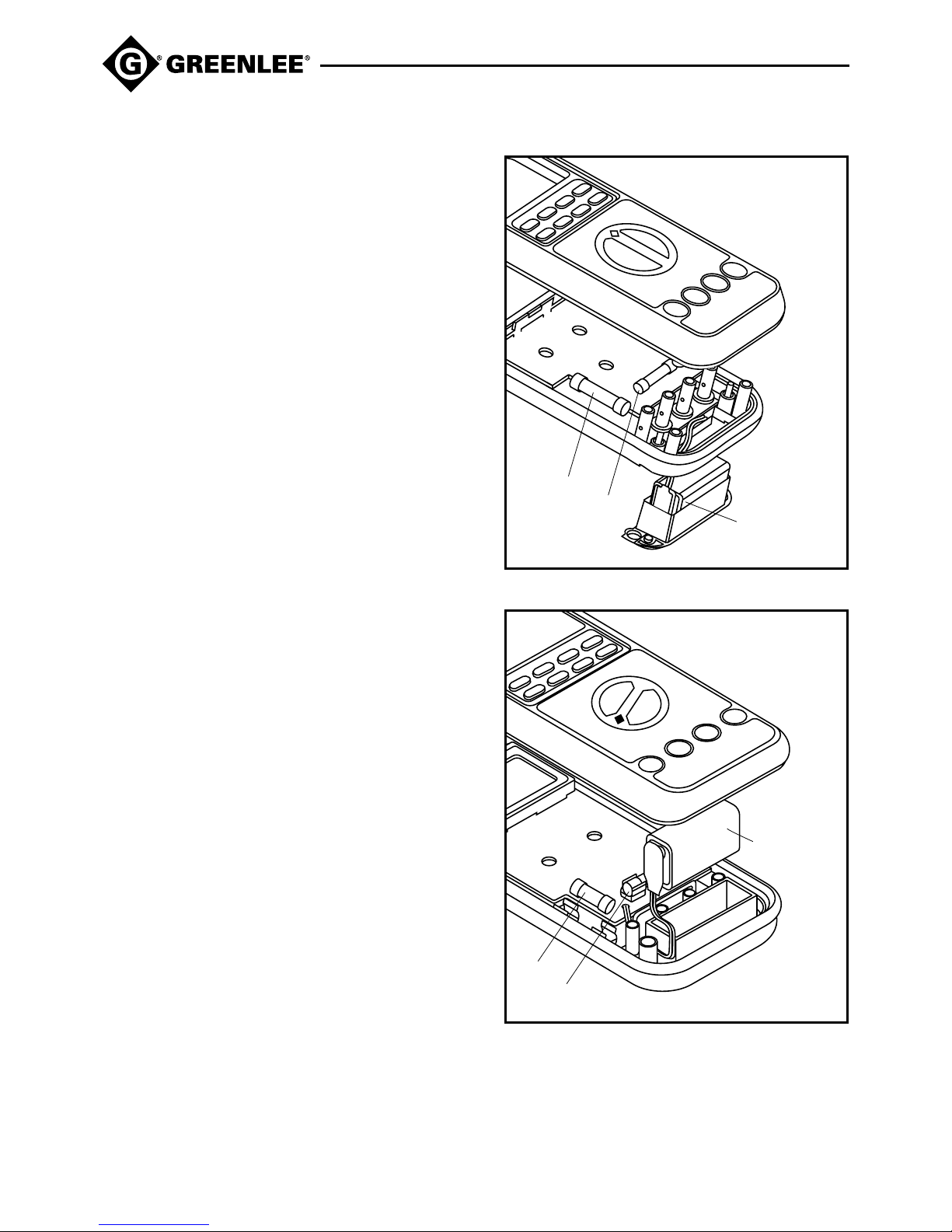

Battery and Fuse Replacement

Electric shock hazard: Before opening the case, remove the test leads from the circuit and shut off the unit. Failure to observe this warning could result in severe injury or death.

Fuse Replacement (all units)

1. Disconnect the unit from the circuit. Turn the unit off.

2. Remove the screws from the back cover.

3. Remove the back cover. Lift the end nearest the input jacks first.

4. Replace the fuse(s).

5. Replace the cover and screws.

Page 26

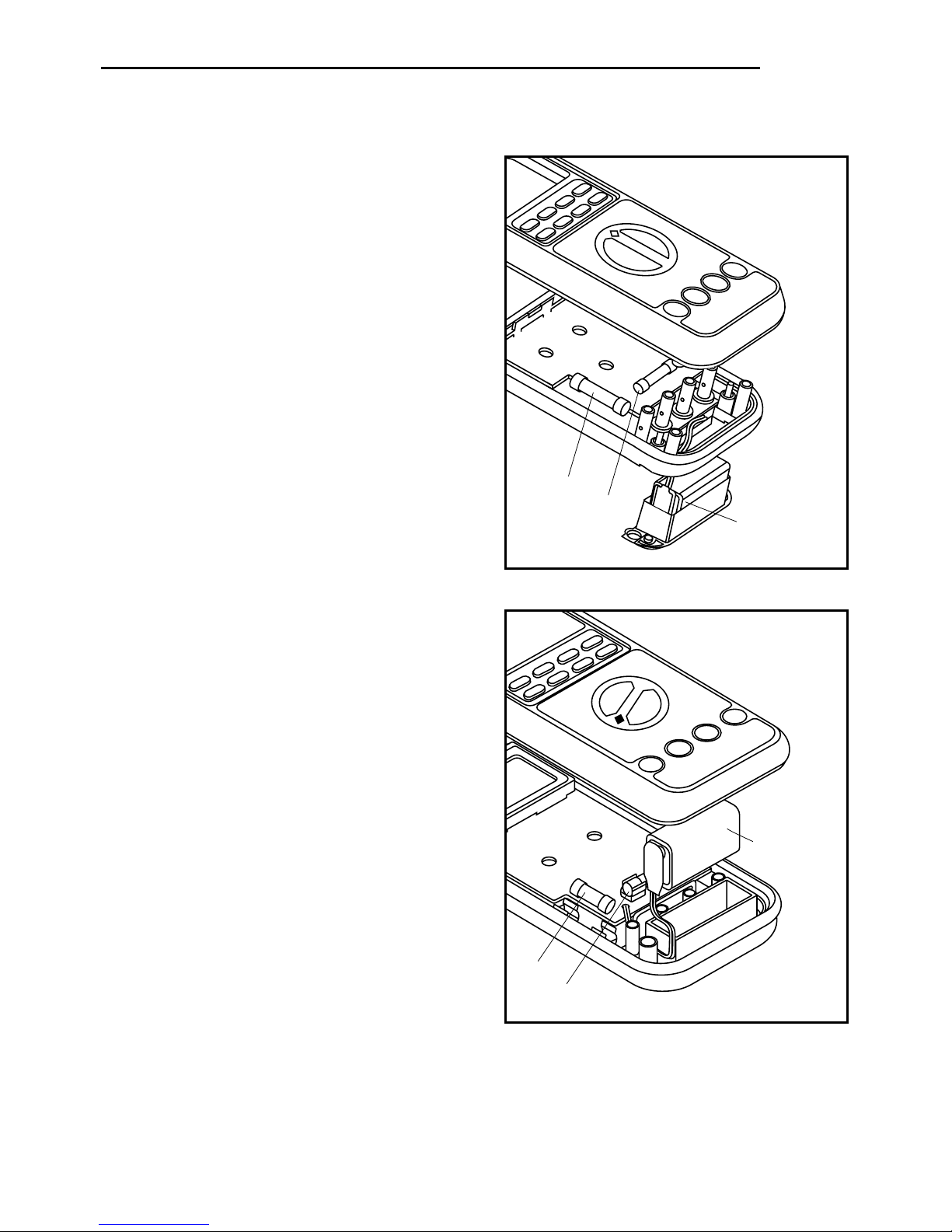

Maintenance (cont’d)

Battery Replacement (units with separate battery door)

1. Disconnect the unit from the circuit. Turn the unit off.

2. Remove the two screws from the battery compartment at the bottom of the case.

3. Lift the battery compartment up.

4. Replace the battery (observe polarity).

5. Replace the battery compartment and screws.

FS1

FS2

FS1

FS2

Cleaning

Periodically wipe the case with a damp cloth and mild detergent; do not use abrasives or solvents.

Battery Replacement (units without separate battery door)

1. Disconnect the unit from the circuit. Turn the unit off.

2. Remove the screws from the back cover.

3. Remove the back cover. Lift the end nearest the input jacks first.

4. Replace the battery (observe polarity).

5. Replace the cover and screws.

9 V Battery

Page 27

DM-860

Descripción

El Multímetro digital modelo DM-860 de Greenlee es un instrumento de verificación capaz de efectuar los siguientes tipos de mediciones: tensión alterna y continua, corriente alterna y continua, por ciento de corriente de bucle, dos canales de temperatura (únicamente en los modelos con termocuplas tipo K), frecuencia, ciclo de trabajo, resistencia y capacitancia. Asimismo, esta unidad es de bolsillo y cabe perfectamente en la palma de la mano. También sirve para verificar diodos y continuidad.

El modelo DM-860 le advierte al usuario, mediante un tono audible y un mensaje de error en la pantalla LCD, si el cable de prueba se encuentra conectado a una terminal de entrada mA/µA o A mientras el interruptor de selección no se halla en la posición mA/µA o A. El medidor cuenta con una pantalla de gráfico de barras, la cual responde más rápidamente que la pantalla numérica —útil para detectar fallas en contactos, potenciómetros y picos de señal. Una interfaz de ordenador RS-232 óptica y software opcional facilitan la grabación de lecturas del medidor a un ordenador.

Otras de sus funciones y capacidades incluyen:

• Ancho de banda de CA a 100 kHz para tensión o 10 kHz para corriente

• Función “MAX/MIN”, la cual guarda la señal máxima, mínima y la diferencia

• Modo de captura de valor de cresta para capturar picos de señal de tensión o corriente

• Seleccionable entre resolución de 50.000 ó 500.000 puntos al medir corriente continua

o frecuencia

• Modo de cero relativo

• Selección de escala manual o automática

• Apagado automático inteligente

• Pantalla de LCD con luz de fondo facilita la lectura en condiciones de iluminación tenue

Acerca de la seguridad

Es fundamental observar métodos seguros al utilizar y dar mantenimiento a las herramientas y equipo Greenlee. Este manual de instrucciones y todas las marcas que ostenta la herramienta le ofrecen la información necesaria para evitar riesgos y hábitos poco seguros relacionados con su uso. Siga toda la información sobre seguridad que se proporciona.

Propósito de este manual

Este manual de instrucciones tiene como propósito familiarizar a todo el personal con los procedimientos de operación y mantenimiento seguros para el Multímetro digital modelo DM-860 de Greenlee.

Manténgalo siempre al alcance de todo el personal. Puede obtener copias adicionales de manera gratuita, previa solicitud.

CONSERVE ESTE MANUAL

Todas las especificaciones son nominales y pueden cambiar conforme tengan lugar mejoras de diseño. Greenlee Textron no se hace responsable de los daños que puedan surgir de la mala aplicación o mal uso de sus productos.

® Registrado: El color verde para instrumentos de verificación eléctricos es una marca registrada de Greenlee Textron.

Page 28

Importante Información sobre Seguridad

Lea y entienda este documento antes de manejar esta

herramienta o darle mantenimiento. Utilizarla sin comprender cómo manejarla de manera segura podría ocasionar un accidente y, como resultado de éste, graves lesiones o incluso la muerte.

Peligro de electrocución: El contacto con circuitos activados podría ocasionar graves

lesiones o incluso la muerte.

Este símbolo se utiliza para indicar un riesgo o práctica poco segura que podría ocasionar lesiones o daños materiales. Cada uno de los siguientes términos denota la gravedad del riesgo. El mensaje que sigue a dichos términos le indica cómo puede evitar o prevenir ese riesgo.

SÍMBOLO DE ALERTA SOBRE SEGURIDAD

Peligros inmediatos que, de no evitarse, OCASIONARÁN graves lesiones o incluso la muerte.

Peligros que, de no evitarse, PODRÍAN OCASIONAR graves lesiones o incluso la muerte.

Peligro o prácticas peligrosas que, de no evitarse, PUEDEN OCASIONAR lesiones o daños materiales.

Page 29

DM-860

Importante Información sobre Seguridad

Peligro de electrocución e incendio:

• No exponga esta unidad ni a la lluvia ni a la humedad.

• No utilice esta unidad si se encuentra mojada o dañada.

• Utilice cables de prueba y accesorios que sean apropiados para la aplicación que se va a realizar. Consulte la información sobre categoría y voltaje nominal del cable de prueba o el accesorio.

• Revise minuciosamente los cables de prueba o el accesorio, antes de utilizarlos. Deberán estar limpios y secos, y su forro aislante deberá hallarse en buenas condiciones.

• Utilícela únicamente para el propósito para el que ha sido diseñada por el fabricante, tal como se describe en este manual. Cualquier otro uso puede menoscabar la protección proporcionada por la unidad.

De no observarse estas advertencias podrían sufrirse graves lesiones o incluso la muerte.

Peligro de electrocución:

• No haga funcionar esta unidad con la caja abierta.

• Antes de abrir la caja, retire del circuito los cables de prueba y apague la unidad.

De no observarse estas advertencias podrían sufrirse graves lesiones o incluso la muerte.

Peligro de electrocución:

• No aplique más del voltaje nominal entre dos terminales de entrada cualesquiera, o entre una terminal de entrada cualquiera y una conexión a tierra.

• No toque las puntas de los cables de prueba ni ninguna parte del accesorio que carezca de forro aislante.

De no observarse estas advertencias podrían sufrirse graves lesiones o incluso la muerte.

Page 30

Importante Información sobre Seguridad

Peligro de electrocución:

• No intente reparar esta unidad, ya que contiene partes que deben recibir mantenimiento por parte de un profesional.

• No exponga la unidad a ambientes de temperatura extrema o altos niveles de humedad. Consulte las Especificaciones.

De no observarse estas precauciones podrían sufrirse lesiones o daños a la unidad.

Peligro de electrocución: No cambie la función de medición mientras los cables de prueba estén conectados a

un componente o circuito. De no observarse esta precaución podrían sufrirse lesiones o daños a la unidad.

Peligro de electrocución: Los fusibles son una parte integral para la protección contra sobretensión. Cuando sea

necesario reemplazarlos, consulte la sección “Especificaciones” para saber qué tipo, tamaño y capacidad deben tener. Utilizar cualquier otro tipo de fusible anulará la clasificación de protección de sobretensión de la unidad.

De no observarse esta advertencia podrían sufrirse graves lesiones o incluso la muerte.

Peligro de electrocución:

• A menos que vaya a medir tensión, corriente o frecuencia, apague y bloquee la energía. Asegúrese de que todos los condensadores estén totalmente sin carga. No debe haber tensión alguna.

• Coloque el interruptor de selección y conecte los cables de prueba de modo que correspondan al tipo de medición que se desea efectuar. Si se colocan o se conectan incorrectamente puede quemarse un fusible.

• Al utilizar esta unidad cerca de equipo que genere interferencia electromagnética quizá se obtenga una lectura inexacta e inestable.

De no observarse estas advertencias podrían sufrirse graves lesiones o incluso la muerte.

Page 31

DM-860

Identificación

1. Pantalla de cristal líquido (LCD) y gráfico de barras

2. Botones de funciones (véase la explicación pertinente en la sección “Cómo utilizar las distintas funciones”)

3. Interruptor de selección para seleccionar una función o apagar (OFF) la unidad

4. Terminal de entrada positiva para mediciones de corriente alta; terminal de entrada negativa para T

5. Terminal de entrada positiva para mediciones de corriente baja; terminal de entrada positiva para T

6. Terminal de entrada a tierra, común o negativa, para todo tipo de mediciones

7. Terminal de entrada positiva para todo tipo de mediciones excepto corriente

4 7

Page 32

Iconos de la pantalla

8. Se activa la selección automática de escala.

9. Se activa la función “Hold” (Retención de datos en pantalla).

10. Se selecciona medición de CC.

11. Se selecciona medición de CA.

12. – Indicador de polaridad

13. Pila baja

14. Continuidad

15. ∆ Se activa la función de Cero relativo.

16. Se activa la función “Crest Capture” (Captura de valor de cresta).

17. La unidad se encuentra guardando MIN/MAX.

18. MAX Se activa el modo Máximo.

19. T1-T

Se activa la función T1, T2, o T1-T2.

20. MIN Se activa el modo Mínimo.

21. % Se activa la función de ciclo de trabajo o por ciento de corriente de bucle.

22. M Mega (106)

23. k Kilo (103)

24. Ω Ohmios

25. Hz Hertzios (frecuencia en ciclos por segundo)

26. dBm Decibel, con referencia a 1 milivatio

27. m Mili (10-3)

28. µ Micro (10

-6

)

29. V Voltios

30. A Amperios

31. n Nano (10-9)

32. F Faradios

33. Elemento de gráfico de barras

34. Sobrecarga (pantalla de gráfico de barras)

35. 5.00059 Pantalla numérica

OL Sobrecarga C, F Unidad de temperatura

Símbolos en la unidad

Advertencia — Lea el manual de instrucciones Doble forro aislante

8 9

13 14

17 33

18 19 20 21 3422–32

Aviso: Los iconos sin identificar no se utilizan en este modelo.

Page 33

DM-860

Cómo utilizar las distintas funciones

• Interruptor de selección Gírelo al ajuste deseado, el cual enciende el medidor. Utilícelo en

combinación con botones pulsadores para seleccionar una función o un modo. Gírelo hacia OFF (Apagado) para apagar el medidor.

• Apagado automático inteligente (APO) A fin de prolongar la vida útil de la pila, el

medidor se apaga por sí solo después de 17 minutos de inactividad. La inactividad ocurre cuando no se oprimen los botones o no se gira el interruptor de selección. El medidor no realizará la función de apagado automático inteligente (APO) cuando hayan lecturas importantes de más de 10% de la gama o lecturas para resistencia y continuidad que no sean indicativas de sobrecarga. Para restaurar la energía, oprima el botón REC o gire el interruptor de selección hacia OFF y vuelva a encender la unidad. Para desactivar esta función, oprima el botón “RANGE” al tiempo que enciende la unidad.

• Valores por defecto El último ajuste utilizado se convierte en el valor por defecto cuando

se vuelva a seleccionar dicha función. Para cambiar el valor por defecto, seleccione un nuevo ajuste. El ajuste será almacenado en una memoria estable.

• REC Oprima momentáneamente para comenzar a grabar la entrada. Enseguida

aparecerán “MAX/MIN” y en la pantalla. El medidor emite un tono audible siempre que se actualice el valor mínimo o máximo. Al utilizar la función “MAX/MIN”, oprima momentáneamente ese botón para ciclar de máximo a mínimo y a diferencia (MAX – MIN). Oprima y mantenga oprimido el botón para salir de este modo.

Aviso: La función de apagado automático se desactiva al utilizar esta función.

• CREST Oprima momentáneamente para capturar las crestas de tensión o corriente de

CA o CC. y “MAX” aparecerán en la pantalla. El medidor capturará y retendrá un pico de señal con una duración tan corta como 8 ms. El medidor emitirá un tono audible siempre que la cresta máxima o mínima sea actualizada. Oprima momentáneamente para recorrer la cresta máxima, la cresta mínima, y la cresta máxima-mínima (pico a pico). Oprima y mantenga oprimido el botón para salir de este modo.

Aviso: La función de apagado automático se desactiva al utilizar esta función.

• ∆ (Modo Relativo) Le brinda la diferencia entre dos mediciones. Mientras efectúa una

medición, oprima “∆”para poner la pantalla en ceros. Enseguida aparecerá el icono “∆” en la pantalla. Efectúe la segunda medición. El valor que aparezca en la pantalla equivaldrá a la diferencia entre ambas mediciones. Oprima nuevamente para salir de este modo.

• 500000 Oprima para alternar entre el modo rápido de 50.000 puntos y el modo de alta

resolución de 500.000 puntos para mediciones de frecuencia y tensión de CC.

•

(Luz de fondo) Oprima y mantenga oprimido SELECT hasta que la pantalla de LCD se

ilumine. La luz se apagará después de 30 segundos a fin de preservar la vida útil de la pila.

• dBm-Ω/T

1-T2

Oprima RANGE momentáneamente para seleccionar la impedancia de

referencia para la lectura de dBm o para cambiar las funciones de termocupla.

Page 34

Cómo utilizar las distintas funciones (continuación)

• %4-20mA Oprima Hz por espacio de 1 segundo o más para mostrar el valor del por

ciento de corriente de bucle con una resolución de 0,01%. Una lectura de 4 mA equivale a 0% y una lectura de 20 mA equivale a 100%. La pantalla de gráfico de barras muestra la corriente en mA. A fin de utilizar esta función, el medidor deberá ajustarse a CC mA.

• SELECT Oprima momentáneamente para alternar entre funciones o para alternar entre CA,

CC y CC + CA cuando efectúe mediciones de corriente y tensión.

• RANGE Oprima una vez para ingresar al modo de selección manual de escala. El icono

desaparecerá de la pantalla. Oprima repetidamente para pasar de una escala a otra.

Oprima y mantenga oprimida para volver al modo de selección automática de escala.

Aviso: El modo de selección manual de escala no se encuentra disponible en la función Hz.

•

Hz Oprima para medir frecuencia cuando el medidor se encuentre en el modo de

lectura de tensión o corriente.

Nota: La sensitividad de la función de medición de frecuencia varía según la escala de medición. Para seleccionar automáticamente un nivel de sensitividad, mida primero el nivel de tensión y luego oprima

. Si la lectura se torna inestable o si la pantalla está en

blanco, cambie manualmente la sensitividad oprimiendo momentáneamente

“RANGE”

• HOLD Oprima momentáneamente para retener en pantalla el valor que aparece en ese

momento. Oprima nuevamente para salir de este modo. Esta función no afecta al gráfico de barras.

• Tono audible La unidad normalmente emite un tono audible cuando se oprimen los

botones de funciones. Para desactivarlo, oprima Hz mientras enciende el medidor para desactivar el tono audible de botón pulsador.

Aviso: Las funciones de tono audible de continuidad y advertencia de error permanecerán activadas.

Page 35

DM-860

Medición de corriente alterna

Las mediciones de corriente alterna generalmente se muestran como valores eficaces (RMS o root mean squared). El valor eficaz equivale al valor de una forma de onda de CC, la cual brinda la misma potencia que si reemplazara la forma de onda variable con el tiempo. Existen dos métodos de medición de corriente alterna:

calibrados para responder al valor eficaz medio

y a una lectura de valores eficaces reales.

El método calibrado para responder al valor eficaz medio toma el valor medio de la señal de entrada luego de una rectificación total de onda, la multiplica por 1,11 y muestra el resultado. El resultado es exacto si la señal de entrada es una onda sinusoidal pura.

El método de lectura de valores eficaces reales utiliza un circuito interno para leer el valor eficaz real. Este método es exacto, dentro de las limitaciones de factor de cresta especificadas, independientemente del tipo de señal de entrada, ya sea una onda sinusoidal pura, rectangular, triangular, media onda o señal con armónicas. La capacidad para leer valores eficaces reales brinda una mayor versatilidad de medición. La unidad modelo DM-860 de Greenlee es un medidor de valores eficaces reales.

La tabla de Formas de onda y Factores de cresta muestra algunas de las señales de CA y sus valores eficaces reales más comunes.

Formas de onda y Factores de cresta

*El factor de cresta es el cociente de un valor máximo en relación con el valor eficaz; está

representado por la letra griega ξ.

Valor eficaz real CC + CA

El valor eficaz real CC + CA calcula los componentes de CA y CC expresados

al efectuar mediciones y responde acertadamente al valor eficaz efectivo total independientemente de la forma de onda. Formas de onda distorsionadas con la presencia de componentes de CC y armónicas podrían ocasionar:

• el sobrecalentamiento de transformadores, generadores y motores

• el disparo prematuro de interruptores automáticos de circuito

• que fusibles se quemen

• el sobrecalentamiento de neutrales debido a la presencia de armónicas triples en el neutral

• la vibración de barras colectoras y paneles eléctricos

2 + (CA rms)

Forma de onda

Valor eficaz 100 100 100 100

Valor medio 90 100 87 64

*Factor de cresta 1,414 1 1,73 2

(ξ)

Page 36

Ancho de banda de CA

El ancho de banda de CA de un multímetro digital (DMM) es la gama de frecuencias sobre la cual se pueden efectuar mediciones de CA dentro de una precisión específica. Se trata de la respuesta de frecuencia de las funciones de CA—no de las funciones de medición de frecuencia. Un DMM no puede efectuar mediciones precisas de valores de CA con espectros de frecuencia que excedan el ancho de banda de CA. Por lo tanto, un ancho de banda de CA amplio desempeña un papel fundamental en multímetros digitales de alto rendimiento. Las formas de onda complejas, el ruido y las formas de onda distorsionadas contienen componentes de frecuencia mucho mayores que los fundamentales; por ejemplo, ruido de alta frecuencia en una línea de energía de 50/60 Hz.

Operación

1. Coloque el interruptor de selección de acuerdo con la Tabla de valores y conecte los

cables de prueba al medidor.

2. Véase la sección “Mediciones más comunes” para las ilustraciones de las aplicaciones

más comunes.

3. Pruebe la unidad en un circuito o componente que se sabe está funcionando

perfectamente.

• Si la unidad no funciona como debería en un circuito que se sabe está funcionando perfectamente, reemplace la pila y/o los fusibles.

• Si sigue sin funcionar como debería, devuélvala a Greenlee a fin de que sea reparada. Vea la dirección bajo Garantía.

4. Anote la lectura del circuito o componente que se está verificando.

Peligro de electrocución: El contacto con circuitos activados podría ocasionar graves

lesiones o incluso la muerte.

Page 37

DM-860

Operación (continuación)

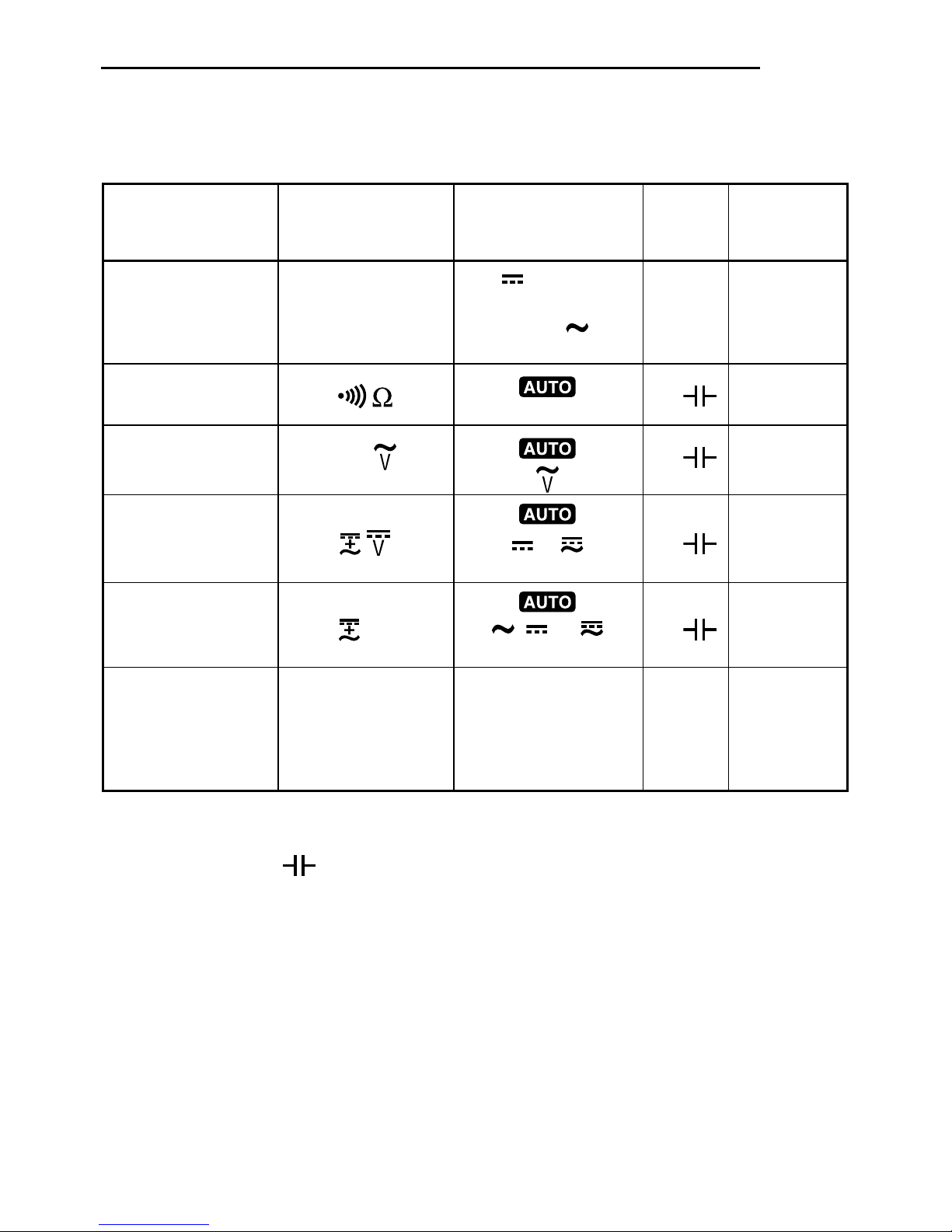

Tabla de valores

El modelo DM-860 almacena la última función utilizada de cada una de las posiciones del interruptor de selección en su memoria estable. Si esta no resulta ser la función correcta cuando usted gira el interruptor de selección, oprima SELECT hasta que aparezca el icono deseado.

*Descargue el condensador antes de efectuar una medición. Véase la sección “Mediciones

más comunes” en relación con condensadores polarizados.

**El nivel de frecuencia lógico tiene una sensitividad fija y se aplica a señales digitales. Véase

la sección “Precisión”.

†Para mediciones precisas, oprima 500000 a fin de alternar entre 50.000 puntos y 500.000

puntos. Se aplica únicamente a frecuencia y voltios de CC.

coloque el oprima SELECT conecte

Para medir interruptor de hasta que aparezcan el cable y el de

esta selección en estos iconos de prueba prueba

función… este símbolo... en la pantalla... rojo a … negro a …

Capacitancia* ΩV COM

nF o µF

Continuidad ΩV COM

Corriente—CA, CC,

y CC + CA A mA , , o A COM

(10 A máx.) A

Corriente—CA, CC,

y CC + CA A mA , , o mA µA COM

(500 mA máx.) mA

Corriente—CA, CC,

y CC + CA µA , , o mA µA COM

(5000 µA máx.) µA

Diodo

“diod” parpadea una

ΩV COM

vez y luego V

% Ciclo de trabajo % Hz ΩV COM

dBm dBm

(0 dB = 1 mW oprima dBm-Ω la referencia y

ΩV COM

en impedancia (RANGE) para cambiar dBm parpadea una

de referencia) impedancia de referencia vez y luego dBm

Frecuencia— ajustada para tensión o

Nivel de línea, corriente según

Tensión, o esta tabla y Hz Corriente† luego oprima Hz

Frecuencia—

% Hz

ΩV COM

Nivel lógico** † Hz

Page 38

Operación (continuación)

Tabla de valores (continuación)

† Para mediciones precisas, oprima 500000 a fin de alternar entre 50.000 puntos y 500.000 puntos. Se

aplica únicamente a frecuencia y voltios de CC.

††T

+ se conecta a ΩV y T

– se conecta a COM.

+ se conecta a mA µA y T

– se conecta A.

coloque el oprima SELECT hasta conecte

Para medir interruptor de que aparezcan el cable de y el

esta selección en estos iconos prueba de prueba

función… este símbolo... en la pantalla... rojo a … negro a …

Bucle de Control y mA;

de Proceso luego oprima y

Industrial A mA mantenga oprimido mA µA COM

Corriente %4-20mA ( Hz)

% 4 a 20 mA hasta que % aparezca

Resistencia ΩV COM

M Ω

Tensión—CA dBm ΩV COM

Tensión—

CC† y CC + CA o ΩV COM

Tensión—CC†, CA,

o CC + CA (mV) mV , , o ΩV COM

(500 mV máx.) mV

T1 o T

T1 T

o T1-T

Temperatura†† y oprima C o F

T1-T2 (RANGE) (oprima SELECT para

cambiar la escala)

Page 39

DM-860

Mediciones más comunes

Medición de tensión

Medición de corriente

Page 40

Mediciones más comunes

Medición de resistencia Verificación de continuidad

Medición de capacitancia

Aviso: Para condensadores polarizados, conecte la sonda roja al terminal positivo y la sonda negra al terminal negativo del condensador.

Page 41

DM-860

Mediciones más comunes

Temperatura

Verificación de diodo

Polarización inversa

Polarización directa

Page 42

Cómo utilizar el software opcional

El modelo DM-860 es compatible con el modelo DMSC-9 de Greenlee, un cable RS-232 ópticamente aislado y software. Permite que las mediciones se puedan registrar en un ordenador. Instale el software siguiendo los procedimientos de instalación normales. Consulte el archivo Read Me (Léeme) en el Disco 2 para ver las instrucciones sobre cómo utilizar el software.

Cómo conectar el cable óptico RS-232

1. Retire la tapa del puerto óptico en la parte posterior del medidor.

2. Alinee la ranura en el conector con la ranura en el medidor.

3. Gire el conector en el sentido de las manillas del reloj hasta que caiga en su posición.

4. Con el ordenador apagado, conecte el cable al COM1 o COM2 del ordenador.

Ranura en la parte posterior del medidor

Page 43

DM-860

Precisión

Consulte la sección “Especificaciones” en relación con las condiciones de operación y el coeficiente de temperatura.

La precisión se especifica de la siguiente manera: ± (un porcentaje de la lectura + una cantidad fija) a 23°C ± 5°C (73,4°F ± 9°F), 0% a 75% de humedad relativa. Las especificaciones se refieren al modo de 50.000 puntos.

Lecturas de valores eficaces reales: Las precisiones de corriente y tensión de valores eficaces reales están especificadas desde un 5% a un 100% de la escala, a menos que se especifique algo distinto. La frecuencia debe hallarse dentro del ancho de banda especificado para formas de onda no sinusoidales. Los factores de cresta son los siguientes:

• Factor de cresta < 5:1 a plena escala

• Factor de cresta < 10:1 a escala media

Escala

Precisión a Precisión a Precisión a

50 Hz a 60 Hz 40 Hz a 1 kHz 1 Hz a 10 kHz

500,00 µA ± (0,5% + 0,5 µA) ± (0,7% + 0,5 µA) ± (2,0% + 0,5 µA)

5000,0 µA ± (0,5% + 5,0 µA) ± (0,7% + 5,0 µA) ± (2,0% + 5,0 µA) 50,000 mA ± (0,5% + 0,05 mA) ± (0,7% + 0,05 mA) ± (2,0% + 0,05 mA) 500,00 mA ± (0,5% + 0,5 mA) ± (0,7% + 0,5 mA) ± (2,0% + 0,5 mA)

5,0000 A ± (0,5% + 0,005 A) ± (0,7% + 0,005 A) No especificada

10,000 A* ± (0,5% + 0,05 A) ± (0,7% + 0,05 A) No especificada

Corriente de CA y CC + CA

* 10 A continuos; 20 A máximo (Régimen de trabajo: 30 segundos encendido, 5 minutos

apagado)

Escala

Tensión de carga

(Todas las escalas de frecuencia)

500,00 µA 0,15 mV/µA 5000,0 µA 0,15 mV/µA

50,000 mA 3,3 mV/mA 500,00 mA 3,3 mV/mA

5,0000 A 0,03 V/A

10,000 A* 0,03 V/A

Page 44

Precisión (continuación)

Escala Precisión Tensión de carga

500,00 µA ± (0,15% + 0,2 µA) 0,15 mV/µA

5000,0 µA ± (0,1% + 2,0 µA) 0,15 mV/µA 50,000 mA ± (0,15% + 0,01 mA) 3,3 mV/mA 500,00 mA ± (0,1% + 0,2 mA) 3,3 mV/mA

5,0000 A ± (0,5% + 0,001 A) 0,03 V/A

10,000 A* ± (0,5% + 0,02 A) 0,03 V/A

Corriente continua (CC)

* 10 A continuos; 20 A máximo (Régimen de trabajo: 30 segundos encendido, 5 minutos

apagado)

Tensión de CA y CC + CA

Escala

Precisión* a Precisión* a Precisión* a

20 Hz a 45 Hz 45 Hz a 300 Hz 300 Hz a 5 kHz

500,00 mV ± (1,5% + 0,4 mV) ± (0,3% + 0,2 mV) ± (0,3% + 0,1 mV)

5,0000V ± (1,5% + 0,004V) ± (0,8% + 0,002V) ± (0,4% + 0,004V) 50,000V ± (1,5% + 0,04V) ± (0,8% + 0,02V) ± (0,4% + 0,04V) 500,00V No especificada ± (0,4% + 0,4V) ± (0,4% + 0,4V)

1000,0V No especificada ± (0,4% + 4V)

± (0,8% + 4V)

(300 Hz a 1 kHz)

*De 5% a 10% de escala: Por ciento de precisión de la lectura de + 80 dígitos.

**De 5% a 10% de escala: Por ciento de precisión de la lectura de +180 dígitos.

Aviso: “Dígitos” se refiere al dígito menos importante (el número en la posición más a la derecha).

Escala

Precisión* a Precisión* a

5 kHz a 20 kHz 20 kHz a 100 kHz

500,00 mV ± (0,5% + 0,2 mV) ± (2,0% + 0,4 mV)

5,0000V ± (0,8% + 0,002V) ± (4,0% + 0,004V)** 50,000V ± (0,8% + 0,02V) ± (4,0% + 0,04V)** 500,00V ± (0,5% + 0,2V) No especificada 1000,0V No especificada No especificada

Page 45

DM-860

Precisión (continuación)

Tensión continua (CC)

Escala Precisión* Impedancia de entrada

500,00 mV ± (0,02% + 0,02 mV) 10 MΩ, 80 pF nominal

5,0000V ± (0,02% + 0,0002V) 50,000V ± (0,02% + 0,002V)

10 MΩ, 30 pF nominal

500,00V ± (0,04% + 0,02V) 1000,0V ± (0,05% + 0,2V)

Escala Precisión Tensión de circuito abierto típica

500,00 Ω± (0,07% + 0,10 Ω) 3,0V CC 5,0000 kΩ± (0,07% + 0,0002 kΩ) 50,000 kΩ± (0,07% + 0,002 kΩ) 500,00 kΩ± (0,07% + 0,02 kΩ) 1,3V CC

5,0000 MΩ± (0,2% + 0,0006 MΩ) 50,000 MΩ± (2,0% + 0,006 MΩ)

Resistencia

*Estas precisiones son para los condensadores de película

(condensadores con absorción dieléctrica inapreciable).

Escala Precisión*

50,00 nF ± (0,8% + 0,03 nF) 500,0 nF ± (0,8% + 0,3 nF) 5,000 µF ± (1,0% + 0,003 µF) 50,00 µF ± (2,0% + 0,03 µF) 500,0 µF ± (3,5% + 0,5 µF) 9,999 µF ± (5,0% + 5 µF)

Capacitancia

Precisión y escala de termocupla no incluidas.

Escala Precisión*

–50°C a 1000,0°C ± (0,3% + 1°C)

–58°F a 1832,0°F ± (0,3% + 2°F)

T1, T2, T1-T2 Doble temperatura

Page 46

Precisión (continuación)

Frecuencia—Nivel de línea

Escala: 5,0000 Hz a 200,000 kHz Precisión: ± (0,002% + 0,004 Hz) Sensitividad (eficaz) para sinusoidal de entrada:

0,1V mín. en escala de 500 mV 1V mín. en escala de 5V 10V mín. en escala de 50V 100V mín. en escala de 500V 900V mín. en escala de 1000V.

Frecuencia—Nivel lógico

Escala: 5,0000 Hz a 2,00000 MHz Precisión: ± (0,002% + 4 dígitos) Sensitividad: onda rectangular de 2,5 Vp

% Ciclo de trabajo

Escala: 0,1% a 99,99% Precisión: ± (3 dígitos/kHz + 2 dígitos) Frecuencia de entrada: 5 Hz a 500 kHz, familia lógica de 5V

Verificación de diodo

Escala de medición: 5,000V Corriente de prueba (típica): 0,8 mA Tensión de circuito abierto: < 3,5V CC Precisión: ± (1% + 0,001V)

Continuidad

Umbral de tono: entre 20 Ω y 200 Ω Tiempo de respuesta: < 100 µs

dBm

A 600 Ω: –11,76 dBm a 54,25 dBm Precisión: ± [0,25 dB + 2 dígitos (a 40 Hz a 20 kHz)] Impedancia de entrada: 10 MΩ, 30 pF nominal Impedancia de referencia seleccionable: 4, 8, 16, 32, 50, 75, 93, 110, 125, 135, 150, 200,

250, 300, 500, 600, 800, 900, 1000, 1200 Ω

Captura de cresta (tensión y corriente) para valores de cresta de = 0,8 ms de duración

Precisión: precisión especificada ± 100 dígitos

Page 47

DM-860

Especificaciones

Pantalla: Cristal líquido (LCD)

Modo normal: 50.000 puntos Modo de alta resolución: 500.000 puntos 6 dígitos (999.999 puntos máximos) para frecuencia

Gráfico de barras de 42 segmentos Polaridad: Automática Frecuencia de muestreo:

Modo de 50.000 puntos: 5 por segundo nominal

Modo de 500.000 puntos: 1,25 por segundo nominal

Pantalla de gráfico de barras: 60 por segundo Coeficiente de temperatura: Nominal 0,1 x (Precisión) por °C menor de 18°C de 0°C a 18°C

(32°F a 64°F) o mayor de 28°C, de 28°C a 40°C (82 a 104°F) a menos que se especifique

lo contrario Apagado automático inteligente: Después de 17 minutos de inactividad Indicación de pila baja: Menor de aproximadamente 7V Supresión de ruido*:

Factor de supresión en modo normal > 60 dB a 50 Hz y 60 Hz al efectuar mediciones de V CC

Factor de supresión en modo común > 90 dB de 0 Hz a 60 Hz al efectuar mediciones de V CA

Factor de supresión en modo común > 120 dB a 50 Hz y 60 Hz al efectuar mediciones de V CC Condiciones de operación:

0°C a 30°C (32°F a 88°F), 0% a 80% de humedad relativa

31°C a 45°C (88°F a 113°F), humedad relativa disminuyendo linealmente de 80% a 50%

(sin condensación) Altura: 2.000 m (6.500 pies) máximo Uso en interiores únicamente

Condiciones de almacenamiento: –20°C a 60°C (–4°F a 140°F),

0% a 80% de humedad relativa (sin condensación) Retire la pila

* Supresión del ruido es la capacidad de suprimir señales o ruido indeseados.

• Tensiones de modo normal son señales de CA que pueden ocasionar mediciones inexactas de CC. NMRR (Normal Mode Rejection Ratio o Factor de supresión en modo normal) es una medición de la capacidad para filtrar estas señales.

• Tensiones de modo común son señales presentes en las terminales de entrada + y COM, con respecto a la conexión a tierra, que pueden causar alteraciones de dígitos o compensaciones en las mediciones de tensión. CMRR (Common Mode Rejection Ratio o Factor de supresión en modo común) es una medición de la capacidad para filtrar estas señales.

Page 48

Especificaciones (continuación)

Grado de contaminación: 2 Pila: Pila de 9 voltios (NEDA 1604, JIS 006P o IEC 6F22)

Protecciones contra sobrecarga:

µA y mA: (FS1) 1 A/1000 V fusible de acción rápida, IR 10 kA, 13/32 pulg. x 1-1/2 pulg.

(o 0,44 A/1000V fusible de acción rápida, IR 10 kA, 13/32 pulg. x 1-3/8 pulg.)**

Amperios: (FS2) 15 A/1000V, IR 10 kA (o 11 A/1000V, IR 20 kA) fusible de acción rápida,

13/32 pulg. x 1-1/2 pulg.

Voltios, Ω, y otros: 1450V pico, 1050V CA eficaces

Categoría de mediciones:

Categoría III, 1000 V por UL 61010B-1 Categoría IV, 600 V por IEC 61010-1, 2da edición

Peligro de electrocución: Los productos cubiertos en este manual estaban equipados inicialmente

con un fusible diferente en la ubicación FS1. Estas unidades pueden identificarse por el logotipo TUV/GS en la parte frontal de las mismas. Las siguientes especificaciones aplican a las unidades identificadas con dicho logotipo. Todas las demás especificaciones permanecen invariables.

Protección contra sobrecarga:

µA y mA: (FS1) 1 A/600V fusible de acción rápida, IR 100 kA,

13/32 pulg. x 1-1/2 pulg.

Categoría de mediciones:

Terminal µA y mA: Categoría III y IV, 600V CA y 300V CC

Todas las capacidades nominales de la Categoría IV eran conformes a IEC 61010-1, borrador de 2da edición (1999).

No exceda estas capacidades. Los fusibles de 1000V especificados a continuación para FS1 pueden utilizarse en estas unidades, pero la categoría de mediciones para estos medidores permanece invariable.

De no observarse esta advertencia podrían sufrirse graves lesiones o incluso la muerte.

**Los fusibles de 0,44 A diseñados para protección de multímetros digitales

(Bussman DMM-B-44/100 y Littelfuse FLU.44) portarán 500 mA por miles de horas.

Page 49

DM-860

Categorías de medición

Las siguientes definiciones proceden de la norma de seguridad internacional sobre la coordinación de aislamientos tal y como se aplica a equipos de medición, control y laboratorio. En las publicaciones IEC 61010-1 y IEC 60664 de la International Electrotechnical Commission (Comisión Electrotécnica Internacional) se detallan más a fondo estas categorías de medición.

Categoría de medición I

Nivel de señal. Equipo electrónico y de telecomunicaciones, o partes del mismo. Como ejemplo pueden citarse los circuitos electrónicos protegidos contra tensiones momentáneas dentro de fotocopiadores y modems.

Categoría de medición II

Nivel local. Aparatos eléctricos, equipo portátil, y los circuitos a los que están conectados. Como ejemplo pueden citarse dispositivos de iluminación, televisores y circuitos de rama larga.

Categoría de medición III

Nivel de distribución. Máquinas instaladas permanentemente y los circuitos a los que están cableados. Como ejemplo pueden citarse sistemas conductores y los paneles del interruptor automático principal del sistema eléctrico de un edificio.

Categoría de medición IV

Nivel de abastecimiento primario. Líneas aéreas y otros sistemas de cable. Como ejemplo pueden citarse cables, medidores, transformadores y cualquier otro equipo exterior perteneciente a la empresa de servicio eléctrico.

Declaración de conformidad

Los productos Greenlee Textron se fabrican de conformidad con la serie internacional ISO 9000 (2000) de los Sistemas de Gerencia de Calidad.

El instrumento adjunto ha sido revisado y/o calibrado con equipo revisado o calibrado de acuerdo a las normativas establecidas por el Instituto Nacional de Normativas y Tecnología (National Institute for Standards and Technology, o NIST).

Page 50

Mantenimiento

Peligro de electrocución:

• No intente reparar esta unidad, ya que contiene partes que deben recibir mantenimiento por parte de un profesional.

• No exponga la unidad a ambientes de temperatura extrema o altos niveles de humedad. Consulte las Especificaciones.

De no observarse estas precauciones podrían sufrirse lesiones o daños a la unidad.

Peligro de electrocución: Los fusibles son una parte integral para la protección contra sobretensión. Cuando sea

De no observarse esta advertencia podrían sufrirse graves lesiones o incluso la muerte.

Cómo reemplazar la pila y el fusible

Peligro de electrocución: Antes de abrir la caja, retire del circuito los cables de prueba y apague la unidad. De no observarse esta advertencia podrían sufrirse graves lesiones o incluso la muerte.

Cómo reemplazar el fusible (todas las unidades)

1. Desconecte la unidad del circuito. Apague la unidad.

2. Retire los tornillos de la tapa posterior.

3. Retire la tapa posterior. Levante primero el extremo más cercano a los conectores de entrada.

4. Reemplace el (los) fusible(s).

5. Vuelva a colocar la cubierta y los tornillos.

Page 51

DM-860

Mantenimiento (continuación)

Cómo reemplazar la pila (unidades con puerta separada del compartimiento de las pilas)

1. Desconecte la unidad del circuito. Apague la unidad.

2. Retire los dos tornillos del compartimiento de la pila en la parte inferior del estuche.

3. Levante el compartimiento de las pilas.

4. Reemplace la pila (fíjese en la polaridad).

5. Vuelva a colocar el compartimiento de las pilas y los tornillos.

FS1

FS2

FS1

FS2

Cómo reemplazar la pila (unidades sin puerta separada del compartimiento de las pilas)

1. Desconecte la unidad del circuito. Apague la unidad.

2. Retire los tornillos de la tapa posterior.

3. Retire la tapa posterior. Levante primero el extremo más cercano a los conectores de entrada.

4. Reemplace la pila (fíjese en la polaridad).

5. Vuelva a colocar la cubierta y los tornillos.

Limpieza

Limpie periódicamente la caja utilizando un paño húmedo y detergente suave; no utilice abrasivos ni solventes.

Pila de 9V

Page 52

Page 53

DM-860

Description

Le multimètre numérique DM-860 de Greenlee est un appareil de vérification portable, capable d’effectuer les mesures suivantes : tension c.a. et c.c., courant c.a. et c.c., pourcentage de courant de boucle, deux canaux de température (thermocouples de type K), fréquence, cycle d’utilisation, résistance et capacité. Il contrôle aussi les diodes et vérifie la continuité.

Le DM-860 avertit l’utilisateur par un bip et affiche un message d’erreur sur l’écran à cristaux liquides si la connexion d’essai est branchée au mA/µA ou à la borne d’entrée A lorsque le bouton sélecteur n’est pas à la position mA/µA ou A. Le multimètre est équipé d’un affichage graphique à barres qui répond plus rapidement que l’affichage numérique — ce qui est utile pour détecter les contacts défectueux, les clics de potentiomètres et les brusques variations de signal. Une interface optique RS-232 pour ordinateur, et logiciel (en option) facilitent l’enregistrement des lectures à partir du contrôleur vers un ordinateur.

Les autres fonctions et capacités spécialisées comprennent :

• Largeur de bande c.a. de 100 kHz pour la tension ou de 10 kHz pour le courant

• Fonction MAX/MIN qui enregistre le maximum, le minimum et la différence

• Mode de saisie de crête permettant de saisir les signaux de crête de tension ou de courant

• Sélection de compte de résolution entre 50 000 et 500 000 lors de la mesure de tension c.c.

ou de fréquence

• Mode de zéro relatif

• Sélection automatique ou manuelle de plage

• Mise hors tension intelligente

• Écran à cristaux liquides rétroéclairé permettant une lecture dans des endroits peu éclairés

Sécurité

Lors de l’utilisation et de l’entretien des outils et des équipements de Greenlee, votre sécurité est une priorité. Ce manuel d’instructions et toute étiquette sur l’outil fournit des informations permettant d’éviter des dangers ou des manipulations dangereuses liées à l’utilisation de cet outil. Suivre toutes les consignes de sécurité indiquées.

Dessein de ce manuel

Ce manuel d’instructions est conçu pour que le personnel puisse se familiariser avec le fonctionnement et les procédures d’entretien sûres du multimètre numérique DM-860 de Greenlee.

Mettre ce manuel à la disposition de tous les employés. On peut obtenir des exemplaires gratuits sur simple demande.

CONSERVER CE MANUEL

Toutes les spécifications sont nominales et peuvent changer avec l’amélioration de la conception. Greenlee Textron ne peut être tenue responsable des dommages résultant d’une application inappropriée ou d’un mauvais usage de ses produits.

® Enregistré : La couleur verte des instruments de vérification électrique est une marque de commerce déposée de Greenlee Textron.

Page 54

Consignes de sécurité importantes

Lire attentivement et bien comprendre cette documentation

avant d’utiliser ou de procéder à l’entretien de cet équipement. Négliger de comprendre comment utiliser cet outil en toute sécurité pourrait provoquer un accident et entraîner des blessures graves, voire mortelles.

Risques de décharge électrique : Un contact avec des circuits sous tension pourrait entraîner des

blessures graves, voire mortelles.

Ce symbole met en garde contre les risques et les manipulations dangereuses pouvant entraîner des blessures ou l’endommagement du matériel. Le mot indicateur, défini cidessous, indique la gravité du danger. Le message qui suit le mot indicateur indique comment empêcher le danger.

SYMBOLE D’AVERTISSEMENT

Danger immédiat qui, s’il n’est pas pris en considération ENTRAINERA des blessures graves, voire mortelles.

Danger qui, s’il n’est pas pris en considération, POURRAIT entraîner des blessures graves, voire mortelles.

Dangers ou manipulations dangereuses qui, s’ils ne sont pas pris en considération, POURRAIENT EVENTUELLEMENT entraîner des dommages à la propriété ou causer des blessures.

Page 55

DM-860

Consignes de sécurité importantes

Risques de décharge électrique et d’incendie :

• Ne pas exposer cet appareil à la pluie ou à l’humidité.

• Ne pas utiliser cet appareil s’il est mouillé ou endommagé.

• Utiliser des fils d’essai ou des accessoires conformes à l’application. Consulter la catégorie et la tension nominale du fil d’essai ou de l’accessoire.

• Vérifier les fils d’essai ou l’accessoire avant de les utiliser. La pièce (ou les pièces) doi(ven)t être propre(s) et sèche(s) et l’isolation en bon état.

• Utiliser cet appareil uniquement dans le but pour lequel il a été conçu, tel que décrit dans ce manuel. Toute autre utilisation peut altérer le système de protection de cet appareil.

L’inobservation de ces consignes pourrait entraîner des blessures graves, voire mortelles.

Risques de décharge électrique :

• Ne pas utiliser lorsq ue le boîtier est ouvert.

• Avant d’ouvrir le boîtier, retirer les fils d’essai du circuit et mettre l’appareil hors tension.

L’inobservation de ces consignes pourrait entraîner des blessures graves, voire mortelles.

Risques de décharge électrique :

• Ne pas appliquer plus que la tension nominale entre deux bornes d’entrée, ou entre une borne d’entrée et une prise de terre.

• Ne pas entrer en contact avec les extrémités des fils d’essai ou avec toute autre partie non isolée de l’accessoire.

L’inobservation de ces consignes pourrait entraîner des blessures graves, voire mortelles.

Page 56

Consignes de sécurité importantes

Risques de décharge électrique : Les fusibles forment une partie intégrante du système de protection de surtension.

Lorsqu’un fusible doit être remplacé, consulter les spécifications pour connaître le type, la taille et la capacité requis. L’utilisation de tout autre type de fusible annule l’étalonnage de protection contre la surtension de l’appareil.

L’inobservation de cette consigne pourrait entraîner des blessures graves, voire mortelles.

Risques de décharge électrique :

• Sauf si l’on mesure la tension, le courant ou la fréquence, mettre hors tension et couper la source d’alimentation. S’assurer que tous les condensateurs sont déchargés. Aucune tension ne doit être présente.

• Régler le sélecteur et connecter les fils d’essai pour qu’ils correspondent à la mesure voulue. Des réglages ou des connexions incorrects peuvent faire sauter les fusibles.

• L’utilisation de cet appareil à proximité d’équipements qui génèrent des interférences électromagnétiques peut produire des lectures instables ou erronées.

L’inobservation de ces consignes pourrait entraîner des blessures graves, voire mortelles.

Risques de décharge électrique : Ne pas modifier la fonction de mesure pendant que les fils d’essai sont connectés à un

composant ou à un circuit. L’inobservation de cette consigne pourrait endommager l’appareil et pourrait entraîner

des blessures.

Risques de décharge électrique :

• Ne pas tenter de réparer cet appareil. Il ne comporte aucune pièce pouvant être réparée.

• Ne pas exposer l’appareil à des températures ou à une humidité extrêmes. Voir les spécifications.

L’inobservation de ces consignes pourrait endommager l’appareil et pourrait entraîner des blessures.

Page 57

DM-860

Identification

1. Afficheur à cristaux liquides et graphique à barres

2. Boutons de fonctions (Voir les explications de la section Utilisation des fonctions)

3. Sélecteur pour choisir une fonction ou mettre hors tension

4. Borne d’entrée positive pour les mesures de courant élevé ; borne d’entrée négative pour T

5. Borne d’entrée positive pour les mesures de courant faible ; borne d’entrée positive pour T

6. Borne d’entrée négative, commune ou de mise à la masse, pour toutes les mesures

7. Borne d’entrée positive pour toutes les mesures sauf celle du courant

4 7

Page 58

Icônes de l’afficheur

8. Mesure automatique de plage activée.

9. Fonction de maintien activée.

10. Mesure du c.c. sélectionnée.

11. Mesure du c.a. sélectionnée.

12. – Indicateur de polarité

13. Pile faible ou déchargée

14. Continuité

15. ∆ Fonction de zéro relatif activée.

16. Fonction de saisie de crête activée.

17. L’appareil sauvegarde MIN/MAX.

18. MAX Mode maximum activé.

19. T1-T

Fonction T1, T2, ou T1-T2 activée.

20. MIN Mode minimum activé.

21. % Fonction de cycle d’utilisation ou pourcentage de courant de boucle activé.

22. M Méga (106)

23. k Kilo (103)

24. Ω Ohm

25. Hz Hertz (fréquence en cycles par seconde)

26. dBm Décibel référencé à 1 milliwatt

27. m Milli (10-3)

28. µ Micro (10

-6

)

29. V Volts

30. A Ampères

31. n Nano (10-9)

32. F Farads

33. Elément de graphique à barres

34. Surcharge (Affichage graphique à barres)

35. 5.00059 Afficheur numérique

OL Surcharge C, F Unité de température

Symboles apparaissant sur l’appareil

Avertissement — Lire le manuel d’instructions Isolation double

8 9

13 14

17 33

18 19 20 21 3422–32

Remarque : Les icônes non identifiées ne sont pas utilisées sur ce modèle.

Page 59

DM-860

Utilisation des fonctions

• Sélecteur Placer le sélecteur à la position voulue, ce qui met sous tension le multimètre.

Utiliser conjointement avec les boutons poussoir pour choisir une fonction ou un mode. Placer sur OFF pour mettre le multimètre hors tension.

• Mise hors tension automatique Afin de prolonger la durée de vie utile de la pile, le

multimètre s’éteint automatiquement après environ 17 minutes d’inactivité. L’inactivité se produit lorsqu’aucun bouton n’est poussé ou que le sélecteur n’est pas tourné. Le multimètre ne se met pas automatiquement hors tension s’il affiche des lectures significatives supérieures à 10 % de la plage ou des lectures sans surcharge pour la résistance et la continuité. Pour rétablir la tension, appuyer sur REC ou placer le sélecteur à OFF puis le remettre sous tension. Pour désactiver cette fonction, appuyer sur RANGE pendant que le multimètre est sous tension.

• Valeurs implicites Le dernier réglage utilisé devient la valeur implicite lorsque cette

fonction est sélectionnée de nouveau. Pour modifier la valeur implicite, sélectionner un nouveau réglage. Le réglage est sauvegardé dans la mémoire non volatile.

• REC Appuyer quelques secondes pour commencer l’enregistrement de l’entrée. « MAX

MIN » et apparaissent sur l’afficheur. Le multimètre émet un bip à chaque mise à jour du minimum ou du maximum. Lors de l’utilisation de la fonction MAX/MIN, appuyer quelques secondes pour cycler à travers le maximum, le minimum et la différence (MAX – MIN). Maintenir pour sortir de ce mode.

Remarque : La fonction de mise hors tension automatique est désactivée lorsque cette fonction est utilisée.

• CREST

Appuyer quelques secondes pour saisir les crêtes de tension c.a, c.c. ou de courant. et « MAX » apparaissent sur l’afficheur. Le multimètre saisit et maintient une crête de signal d’une durée aussi courte que 8 ms. Le multimètre clignote chaque fois que le minimum ou le maximum est mis à jour. Appuyer quelques secondes pour cycler à travers les crêtes maximum, minimum et maximum – minimum (de crête à crête). Appuyer et maintenir pour sortir de ce mode.

Remarque : La fonction de mise hors tension automatique est désactivée lorsque cette fonction est utilisée.

• ∆ (mode relatif) Calcule la différence entre deux mesures. Pendant la mesure, appuyer sur ∆ pour régler l’afficheur sur zéro. L’icône ∆ apparaît sur l’écran. Prendre la deuxième mesure. La valeur affichée à l’écran représente la différence entre les deux mesures. Appuyer de nouveau pour sortir de ce mode.

• 500000 Appuyer pour alterner entre le mode rapide de 50 000 comptages et le mode à haute résolution de 500 000 comptages pour les mesures de tension c.c. et de fréquence.

•

(Rétroéclairage) Maintenir SELECT jusqu’à ce que l’afficheur à cristaux liquides

s’illumine. La lampe s’éteint après 30 secondes pour éviter que la pile ne s’use.

Page 60

Utilisation des fonctions (suite)

• dBm-Ω/T

1-T2

Appuyer quelques secondes sur RANGE pour sélectionner l’impédance de

référence de la lecture dBm ou pour changer les fonctions du thermocouple.

• %4-20mA Appuyer pendant au moins une seconde sur Hz pour afficher la valeur du pourcentage du courant de boucle avec une résolution de 0,01 %. Une lecture de 4 mA équivaut à 0 % et une lecture de 20 mA équivaut à 100 %. Le graphique à barres affiche le courant en mA. Le multimètre doit être réglé pour les mA c.c. si l’on veut utiliser cette fonction.

• SELECT Appuyer quelques secondes pour passer d’une fonction à l’autre, ou du c.a. au c.c. et, à c.a. + c.c. lors de la mesure du courant et de la tension.

• RANGE Appuyer une fois pour passer en mode sélection manuelle de plage . L’icône

disparaît de l’afficheur. Appuyer plusieurs fois pour faire défiler les plages.

Maintenir pour revenir au mode de sélection automatique de la plage.

Remarque : Le mode de lecture manuelle n’est pas disponible avec la fonction Hz.

•

Hz Presser pour mesurer la fréquence lorsque le multimètre est réglé pour une lecture

de tension ou de courant.

Remarque : La sensibilité de la fonction de mesure de fréquence varie selon la plage de mesure. Pour sélectionner automatiquement un degré de sensibilité, mesurer d’abord le niveau de tension puis appuyer sur

. Si la lecture devient instable ou si l’afficheur est

vide, modifier manuellement la sensibilité en appuyant quelques secondes sur

RANGE

• HOLD

Appuyer quelques secondes pour maintenir la valeur en cours sur l’afficheur. Appuyer de nouveau pour sortir de ce mode. Cette fonction n’influence pas le graphique à barres.

• Sonnerie L’appareil émet un bip lorsqu’on appuie sur n’importe quel bouton. Pour désactiver, appuyer sur Hz lors de la mise sous tension du multimètre, ce qui désactive l’émission du bip sonore lorsqu’on appuie sur un bouton.

Remarque : Les fonctions de sonnerie de continuité et d’alarme pour entrée erronée restent activées.

Page 61

DM-860

Mesure du c.a.

En règle générale, les mesures du c.a sont affichées en valeurs RMS (moyenne effective). La valeur RMS équivaut à la valeur d’une forme d’onde c.c., qui fournirait la même puissance si elle remplaçait la forme d’onde qui varie en fonction du temps. Les deux méthodes de mesure du c.a. sont

étalonnées pour une réponse moyenne RMS

une lecture RMS vraie.

La méthode par réponse moyenne consiste à mesurer la valeur moyenne du signal d’entrée après un redressement onde-pleine, à la multiplier par 1,11 et à afficher le résultat. Cette méthode est précise si le signal d’entrée est une onde sinusoïdale pure.

La méthode par mesure de la valeur efficace (RMS) vraie fait appel à un circuit interne permettant de mesurer directement la valeur efficace. Cette méthode est précise dans les limites du facteur de crête spécifiées, que le signal soit une onde sinusoïdale pure, une onde carrée, une onde triangulaire, une demi-onde ou un signal comportant des harmoniques. Les appareils à mesure de valeur efficace vraie (RMS) sont beaucoup plus polyvalents que les appareils conventionnels. Le multimètre DM-860 de Greenlee lit la valeur RMS vraie.

Le tableau des formes d’onde et facteurs de crête fournit les valeurs efficaces des signaux alternatifs courants.

Formes d’ondes et facteurs de crêtes

*Le facteur de crête correspond au ratio de la valeur de crête par rapport à la valeur RMS ; il

est représenté par la lettre grecque ξ.

RMS vraie c.c. + c.a.

L’RMS vrai c.c. + c.a. calcule les deux composantes c.a. et c.c. données par l’expression

lors de la prise des mesures et répond avec précision à la valeur totale RMS vraie indépendamment de la forme d’onde. Les formes d’ondes déformées par la présence de composantes c.c. et d’harmoniques peuvent entraîner :

• une surchauffe des transformateurs, des groupes électrogènes et des moteurs

• un déclenchement prématuré des disjoncteurs

• une condition où les fusibles vont griller

• une surchauffe des neutres à cause de la triple harmonique présente dans le neutre

• une vibration des barres omnibus et des panneaux électriques

c.c.2 + (c.a. rms)

Forme d’onde

Valeur RMS 100 100 100 100

Valeur moyenne 90 100 87 64

Facteur de crête*

1,414 1 1,73 2

(ξ)

Page 62

Bande passante c.a.

La bande passante c.a. d’un multimètre numérique (DMM) est la gamme des fréquences qui permettent d’effectuer des mesures de c.a. avec la précision requise. Elle constitue la réponse de fréquence de ces fonctions c.a. et non leur mesure de fréquence. Un DMM ne peut mesurer avec précision la valeur c.a. avec des spectres de fréquences hors de la bande passante c.a. du DMM. En conséquence, une bande passante large influence grandement les DMM à haute performance. Les formes d’ondes complexes et déformées, de même que le bruit, contiennent des composantes de fréquences bien supérieures à un bruit haute fréquence comme, par exemple, celui d’une ligne sous tension à 50/60 Hz.

Utilisation

1. Placer le sélecteur à la position voulue en consultant le tableau des réglages et connecter

les connexions d’essai au multimètre.

2. Se reporter aux mesures types pour des exemples d’utilisations types.

3. Vérifier l’appareil sur un circuit ou sur un composant connu.

• Si l’appareil ne fonctionne pas comme prévu sur un circuit dont le fonctionnement est connu, remplacer la pile et/ou les fusibles.

• Si l’appareil ne fonctionne toujours pas comme prévu, le renvoyer à Greenlee pour qu’il soit réparé. Voir l’adresse indiquée sous la garantie.

4. Lire le circuit ou le composant à vérifier.

Risques de décharge électrique : Un contact avec des circuits sous tension pourrait entraîner des

blessures graves, voire mortelles.

Page 63

DM-860

Utilisation (suite)

Tableau des réglages

Le DM-860 sauvegarde dans sa mémoire non volatile la dernière fonction utilisée de chaque position de sélecteur. Si la fonction correcte ne s’affiche pas lorsque le bouton sélecteur est tourné, appuyer sur SELECT jusqu’à ce que l’icône désirée apparaisse.

*Décharger le condensateur avant de mesurer. Voir les mesures typiques portant sur les

capaciteurs polarisés.

**La fréquence de niveau logique a une sensibilité fixe et se rapporte aux signaux numériques.

Voir Précision.

†Pour des mesures précises, appuyer sur 500000 pour alterner entre 50 000 et 500 000

comptages. S’applique uniquement aux fréquences et aux tensions c.c.

appuyer sur SELECT

Pour mesurer régler le jusqu’à ce que ces connecter et connecter

cette sélecteur à icônes apparaissent le fil le fil

caractéristique... ce symbole sur l’afficheur … rouge à ... noir à ...

Capacité* ΩV COM

nF or µF

Continuité ΩV COM

Courant — c.a., c.c.

et c.c. + c.c. A mA , , ou A COM

(10 A max) A

Courant — c.a., c.c.

et c.c. + c.c. A mA , , ou mA µA COM

(500 mA max.) mA

Courant — c.a., c.c.

et c.c. + c.c. µA , , ou mA µA COM

(5000 µA max.) µA

Diode

« Diode » clignote

ΩV COM

une fois puis V

% du cycle

% Hz

ΩV COM

de marche %

dBm

(0 dB = 1 mW

appuyer sur dBm-Ω

la référence et

ΩV COM

en référence

(RANGE) pour

dBm clignote une

impédance)

changer l’impédance

fois puis dBm

de référence

Fréquence — réglér pour tension

Niveau de ligne, ou courant selon

Tension, ou ce tableau et Hz

Courant† et appuyer sur Hz

Fréquence —

% Hz ΩV COM

Niveau logique** † Hz

Page 64

Utilisation (suite)

Tableau des réglages (suite)

†Pour des mesures précises, appuyer sur 500000 pour alterner entre 50 000 et 500 000

comptages. S’applique uniquement aux fréquences et aux tensions c.c.

††T

+ connecte à ΩV et T

– connecte à COM.

+ connecte à mA µA et T

– connecte à A.

appuyer sur SELECT

Pour mesurer régler le jusqu’à ce que connecter et connecter

cette sélecteur à ces icônes apparaissent le fil le fil

caractéristique... ce symbole... sur l’afficheur … rouge à ... noir à ...

Procédé industriel

and mA;

Boucle de régulation

puis maintenir

Courant

A mA %4-20mA ( Hz) mA µA COM

% 4 à 20 mA

jusqu’à ce que le %

apparaisse

Résistance ΩV COM

M Ω

Tension — c.a. dBm ΩV COM

Tension —

c.c.† et c.c. + c.a.

ou ΩV COM

Tension — c.c.†, c.a.,

ou c.c. + c.c. (mV) mV , , ou ΩV COM

(500 mA max.) mV

T1 ou T

T1 T

ou T1-T

Température†† et appuyer sur C ou F

T1-T2 (RANGE) (appuyer sur SELECT

pour changer d’échelle)

Page 65

DM-860

Mesures types

Mesure de la tension

Mesure du courant

Page 66

Mesures types

Mesure de la résistance Vérification de la continuité

Mesure de la capacité

Remarque : Pour les capaciteurs polarisés, attacher le capteur rouge à la borne positive et le capteur noir à la borne négative du capaciteur.

Page 67

DM-860

Mesures types

Température

Mesure des diodes

Polarisation inverse

Polarisation directe

Page 68

Utilisation du logiciel en option

Le DM-860 est compatible avec le DMSC-9 de Greenlee, un câble RS-232 isolé optiquement et un logiciel. Il permet de consigner les mesures sur un ordinateur personnel. Installer le logiciel en suivant les procédures standard d’installation. Consulter le fichier « Lisez-moi », sur la disquette 2, pour prendre connaissance des instructions d’utilisation du logiciel.

Connexion du câble optique RS-232

1. Retirer le capuchon du port optique situé à l’arrière du multimètre.

2. Aligner la clé du connecteur avec la fente correspondante sur le multimètre.

3. Tourner le connecteur dans le sens horaire jusqu’à ce qu’il se verrouille en place.

4. Pendant que l’ordinateur est éteint, connecter le câble au port COM1 ou COM2 de l’ordinateur.

Fente de clé située à l’arrière du multimètre

Page 69

DM-860

Précision

Pour obtenir les conditions d’utilisation et les coefficients de température, consulter la section sur les spécifications.

La précision est spécifiée comme suit : ± (un pourcentage de la lecture + une quantité fixe) à 23 ºC ± 5 ºC (73,4 ºF ± 9 ºF), 0 à 75 % d’humidité relative. Les spécifications valent pour le mode de 50 000 comptages.

Lectures RMS vraies : Les précisions de tension et de courant du DM-820 sont spécifiées de 5 à 100 % de la plage, à moins d’indication contraire. Les fréquences doivent se situer dans les limites de la largeur de bande spécifiée pour les formes d’ondes non sinusoïdales. Les facteurs de crête sont les suivants :

• Facteur de crête < 5 : 1 à pleine échelle

• Facteur de crête < 10 : 1 à demie échelle

Plage

Précision à Précision à Précision à

50 à 60 Hz 40 Hz à 1 kHz 1 à 10 kHz

500,00 µA ± (0,5 % + 0,5 µA) ± (0,7 % + 0,5 µA) ± (2,0 % + 0,5 µA)

5000,0 µA ± (0,5 % + 5,0 µA) ± (0,7 % + 5,0 µA) ± (2,0 % + 5,0 µA) 50,000 mA ± (0,5 % + 0,05 mA) ± (0,7 % + 0,05 mA) ± (2,0 % + 0,05 mA) 500,00 mA ± (0,5 % + 0,5 mA) ± (0,7 % + 0,5 mA) ± (2,0 % + 0,5 mA)

5,0000 A ± (0,5 % + 0,005 A) ± (0,7 % + 0,005 A) Non spécifiée

10,000 A* ± (0,5 % + 0,05 A) ± (0,7 % + 0,05 A) Non spécifiée

Courant c.a. et c.c. + c.a.

* 10 A continu ; 20 A maximum (Durée de mise sous tension : 30 secondes sous tension, 5

minutes hors tension)

Plage

Tension de consommation

(Toutes les plages de fréquences)

500,00 µA 0,15 mV/µA 5000,0 µA 0,15 mV/µA

50,000 mA 3,3 mV/mA 500,00 mA 3,3 mV/mA

5,0000 A 0,03 V/A

10,000 A* 0,03 V/A

Page 70

Précision (suite)

Plage Précision Tension de consommation

500,00 µA ± (0,15 % + 0,2 µA) 0,15 mV/µA

5000,0 µA ± (0,1 % + 2,0 µA) 0,15 mV/µA 50,000 mA ± (0,15 % + 0,01 mA) 3,3 mV/mA 500,00 mA ± (0,1 % + 0,2 mA) 3,3 mV/mA

5,0000 A ± (0,5 % + 0,001 A) 0,03 V/A

10,000 A* ± (0,5 % + 0,02 A) 0,03 V/A

Courant c.c.

* 10 A continu ; 20 A maximum (Durée de mise sous tension : 30 secondes sous tension, 5

minutes hors tension)

Tension c.a. et c.c. + c.a.

Plage

Précision* à Précision* à Précision* à

20 à 45 Hz 45 à 300 Hz 300 Hz à 5 kHz

500,00 mV ± (1,5 % + 0,4 mV) ± (0,3 % + 0,2 mV) ± (0,3 % + 0,1 mV)

5,0000 V ± (1,5 % + 0,004 V) ± (0,8 % + 0,002 V) ± (0,4 % + 0,004 V) 50,000 V ± (1,5 % + 0,04 V) ± (0,8 % + 0,02 V) ± (0,4 % + 0,04 V) 500,00 V Non spécifiée ± (0,4 % + 0,4 V) ± (0,4 % + 0,4 V)

1 000,0 V Non spécifiée ± (0,4 % + 4 V)

± (0,8 % + 4 V)

(300 Hz à 1 kHz)

*De 5 à 10 % de la plage : Pourcentage de précision de la lecture + 80 chiffres.

**De 5 à 10 % de la plage : Pourcentage de précision de la lecture +180 chiffres.

Remarque : « Chiffres » renvoie au chiffre le moins important (celui le plus à droite).

Plage

Précision* à Précision* à

5 à 20 kHz 20 à 100 kHz

500,00 mV ± (0,5 % + 0,2 mV) ± (2,0 % + 0,4 mV)

5,0000 V ± (0,8 % + 0,002 V) ± (4,0 % + 0,004 V)** 50,000 V ± (0,8 % + 0,02 V) ± (4,0 % + 0,04 V)** 500,00 V ± (0,5 % + 0,2 V) Non spécifiée

1 000,0 V Non spécifiée Non spécifiée

Page 71

DM-860

Précision (suite)

Tension c.c.

Plage Précision* Impédance d’entrée

500,00 mV ± (0,02 % + 0,02 mV) 10 MΩ, 80 pF nominal

5,0000 V ± (0,02 % + 0,0002 V) 50,000 V ± (0,02 % + 0,002 V)

10 MΩ, 30 pF nominal

500,00 V ± (0,04 % + 0,02 V)

1 000,0 V ± (0,05 % + 0,2 V)

Plage Précision Tension de circuit ouvert

500,00 Ω± (0,07 % + 0,10 Ω) 3,0 V c.c. 5,0000 kΩ± (0,07 % + 0,0002 kΩ) 50,000 kΩ± (0,07 % + 0,002 kΩ) 500,00 kΩ± (0,07 % + 0,02 kΩ) 1,3 V c.c.

5,0000 MΩ± (0,2 % + 0,0006 MΩ) 50,000 MΩ± (2,0 % + 0,006 MΩ)

Résistance

*Les précisions valent pour les condensateurs à couches

(condensateurs dont l’absorption diélectrique est négligeable).

Plage Précision*

50,00 nF ± (0,8 % + 0,03 nF) 500,0 nF ± (0,8 % + 0,3 nF) 5,000 µF ± (1,0 % + 0,003 µF) 50,00 µF ± (2,0 % + 0,03 µF) 500,0 µF ± (3,5 % + 0,5 µF) 9 999 µF ± (5,0 % +5 µF)

Capacité

La plage de thermocouple et la précision ne sont pas incluses.

Plage Précision*

–50 à 1 000,0 °C ± (0,3 % + 1 °C)

–58 à 1 832,0 °F ± (0,3 % + 2 °F)

T1, T2, T1-T2 Température double

Page 72

Précision (suite)

Fréquence — Niveau de ligne

Plage : 5,0000 Hz à 200,000 kHz Précision : ± (0,002 % + 0,004 Hz) Sensibilité (RMS) pour le sinusoïde d’entrée:

0,1 V min. sur une plage de 500 mV 1 V min. sur une plage de 5 V 10 V min. sur une plage de 50 V 100 V min. sur une plage de 500 V 900 V min sur une plage de 1 000 V

Fréquence — Niveau logique

Plage : 5,0000 Hz à 2,00000 MHz Précision : ± (0,002 % + 4 chiffres) Sensibilité : 2,5 Vp onde carrée

% du cycle d’utilisation

Plage : 0,1 à 99,99 % Précision : ± (3 chiffres/kHz + 2 chiffres) Fréquence d’entrée : 5 Hz à 500 kHz, 5 V famille logique

Vérification de la diode

Plage de mesure : 5,000 V Courant de vérification (Typique) : 0,8 mA Circuit de tension ouvert < 3,5 V c.c. Précision : ± (1 % + 0,001 V)

Continuité

Seuil de tonalité : entre 20 Ω et 200 Ω Temps de réponse : < 100 µs

dBm

A 600 Ω: –11,76 à 54,25 dBm Précision : ± [0,25 dB + 2 chiffres (à 40 Hz à 20 kHz)] Impédance d’entrée : 10 MΩ, 30 pF nominal Impédance de référence sélectionnable : 4, 8, 16, 32, 50, 75, 93, 110, 125, 135, 150, 200,

250, 300, 500, 600, 800, 900, 1 000, 1 200 Ω

Saisie de crête (Tension et courant) pour des crêtes = durée de 0,8 ms

Précision : Précision spécifiée ± 100 chiffres

Page 73

DM-860

Spécifications

Affichage : LCD

Mode normal : 50 000 comptages Mode de haute résolution : 500 000 comptages 6 chiffres (compte maximum de 999 999) pour la fréquence

graphique à barres de 42 segments Polarité : Automatique Taux d’échantillonnage :

Mode de 50 000 comptages : 5 par seconde, nominal

Mode de 500 000 comptages : 1,25 par seconde, nominal

Affichage du graphique à barres : 60 par seconde Coefficient de température : Nominal 0,1 x (Précision) par °C en dessous de 18 °C de 0 à 18 °C

(32 à 64 °F) ou au-dessus de 28 °C de 28 à 40 °C (82 à 104 °F) à moins de spécifications

contraires Mise hors tension automatique : Après 17 minutes d’inactivité Indicateur de pile faible : Inférieure à environ 7 V Elimination du bruit* :

Taux d’élimination en mode normal > 60 dB à 50 Hz et 60 Hz lors de la mesure de la tension

V c.c.

Taux d’élimination en mode commun > 90 dB de 0 à 60 Hz lors de la mesure de la tension

V c.a.

Taux d’élimination en mode commun > 120 dB à 50 Hz et 60 Hz lors de la mesure de la

tension V c.c.

Conditions d’utilisation :

0 à 30 °C (32 à 88 °F), 0 à 80 % d’humidité relative

31 à 45 °C (88 à 113 °F), humidité relative en décroissance linéaire de 80 à 50 % (sans

condensation) Altitude : 2 000 m (6 500 pi) maximum Utilisation à l’intérieur uniquement

Conditions d’entreposage : –20 à 60 °C (–4 à 140 °F),

0 à 80 % d’humidité relative (sans condensation) Enlever la pile

* L’élimination du bruit signifie la capacité de rejeter des signaux ou des bruits indésirables.

• Les tensions en mode normal sont des signaux c.a. qui peuvent fausser les mesures du c.c. Le NMRR (Normal Mode Rejection Ratio [Taux d’élimination en mode normal]) mesure la capacité de filtrer ces signaux.

• Les tensions en mode commun sont des signaux existant aux bornes COM et +, selon la mise à la terre, qui peuvent brouiller les chiffres ou déporter les mesures de tension. Le CMRR (Common Mode Rejection Ratio [Taux d’élimination en mode commun]) correspond à la capacité de filtrer ces signaux.

Page 74

Spécifications (suite)

Degré de pollution : 2 Pile : pile de 9-volts (NEDA 1604, JIS 006P ou IEC 6F22)

Protections contre la surcharge :

µA et mA : Fusible à action rapide (FS1) 1 A/1000 V, IR 10 kA, 13/32 po x 1-1/2 po

(ou fusible à action rapide de 0,44 A/1000 V, IR 10 kA, 13/32 po x 1-3/8 po)**

Ampères : (FS2) fusible à action rapide de 15 A/1000 V, IR 10 kA

(ou 11 A/1000 V, IR 20 kA), 13/32 po x 1-1/2 po

Volts, Ω, et autres : 1450 V crête, 1050 V c.a. RMS

Catégorie de mesure :

Catégorie III, 1000 V selon UL-61010B-1 Catégorie IV, 600 V selon IEC 61010-1, 2e édition

Risques de décharge électrique : Les produits couverts dans ce manuel étaient équipés à l’origine d’un fusible

différent, logé dans FS1. Ces appareils peuvent être identifiés par le logo TUV/GS situé à l’avant de l’appareil. Les spécifications suivantes s’appliquent pour les appareils portant ce logo. Toutes les autres spécifications restent inchangées.

Protection contre la surcharge :

µA et mA : Fusible à action rapide (FS1) 1 A/600 V, IR 100 kA, 13/32 po x 1-1/2 po

Catégorie de mesure :

Borne µA et mA : Catégorie III et IV, 600 V c.a. et 300 V c.c.

Toutes les caractéristiques nominales de la catégorie IV sont conformes à IEC 61010-1, 2e édition de proposition (1999).

Ne dépassez pas ces caractéristiques nominales. Les fusibles de 1000 volts spécifiés ci-dessous pour le FS1 peuvent être utilisés dans ces appareils, mais la catégorie de mesure pour ces contrôleurs reste inchangée.

L’inobservation de cette consigne pourrait entraîner des blessures graves, voire mortelles.

**Les fusibles de 0,44 A sont conçus pour assurer la protection des contrôleurs numériques

(Bussman DMM-B-44/100 et Littelfuse FLU.44); ils portent 500 mA pendant des milliers d’heures.

Page 75

DM-860

Catégories de mesure

Ces définitions sont dérivées des normes internationales sur la sécurité pour la coordination de l’isolation telle qu’elle s’applique à la mesure, au contrôle et à l’équipement de laboratoire. Ces catégories de mesure sont expliquées plus en détail par la Commission électrotechnique internationale ; se reporter à l’une de ces deux publications : IEC 61010-1 ou IEC 60664.

Catégorie de mesure I

Niveau de signal. Pièces ou équipement électronique et de télécommunication. Par exemple, les circuits électroniques protégés contre les courants transitoires, dans les photocopieurs et les modems.

Catégorie de mesure II

Niveau local. Appareils, équipement portatif et les circuits dans lesquels ils sont branchés. Par exemple, les appareils d’éclairage, les téléviseurs et les dérivations.

Catégorie de mesure III

Niveau de distribution. Les machines installées en permanence et les circuits auxquels elles sont câblées. Par exemple, les systèmes de convoyeurs et les panneaux de disjoncteurs principaux du système électrique d’un édifice.

Catégorie de mesure IV

Niveau d’alimentation principal. Lignes surélevées et autres systèmes de câbles. Par exemple, les câbles, les multimètres, les transformateurs et autres équipements extérieurs appartenant aux fournisseurs en électricité.

Déclaration de conformité

Les produits de Greenlee Textron sont fabriqués conformément aux normes internationales ISO des séries 9000 (2000) des systèmes de gestion de la qualité.

Les instruments ci-inclus ont été vérifiés et/ou calibrés avec de l’équipment vérifié et calibré selon les normes établies à l’origine par le National Institute for Standards and Technology (NIST).

Page 76

Entretien

Risques de décharge électrique :

• Ne pas tenter de réparer cet appareil. Il ne comporte aucune pièce pouvant être réparée.

• Ne pas exposer l’appareil à des températures ou à une humidité extrêmes.

Voir les spécifications.

L’inobservation de ces consignes pourrait endommager l’appareil et pourrait entraîner des blessures.

Risques de décharge électrique : Les fusibles forment une partie intégrante du système de protection de surtension.

L’inobservation de cette consigne pourrait entraîner des blessures graves, voire mortelles.

Remplacement de la pile et du fusible

Risques de décharge électrique : Avant d’ouvrir le boîtier, retirer les fils d’essai du circuit et mettre l’appareil hors tension. L’inobservation de cette consigne pourrait entraîner des blessures graves, voire mortelles.

Remplacement de fusibles (tous les appareils)

1. Débrancher l’appareil du circuit. Mettre l’appareil hors tension.

2. Enlever les vis du couvercle arrière.

3. Retirer le couvercle arrière. Lever d’abord l’extrémité la plus rapprochée des prises d’entrée.

4. Remplacer le(s) fusible(s).

5. Replacer le couvercle et remettre les vis.

Page 77

DM-860

Entretien (suite)

Remplacement de la pile (appareils avec un couvercle séparé pour la pile)

1. Débrancher l’appareil du circuit. Mettre l’appareil hors tension.

2. Enlever les deux vis du compartiment de la pile, sur la partie inférieure du boîtier.

3. Relever le compartiment à pile.

4. Remplacer la pile (suivre la polarité).

5. Remettre en place le couvercle du compartiment de la pile et remettre les vis.

FS1

FS2

FS1

FS2

Remplacement de la pile (appareils sans couvercle séparé pour la pile)

1. Débrancher l’appareil du circuit. Mettre l’appareil hors tension.

2. Enlever les vis du couvercle arrière.

3. Retirer le couvercle arrière. Lever d’abord l’extrémité la plus rapprochée des prises d’entrée.

4. Remplacer la pile (suivre la polarité).

5. Replacer le couvercle et remettre les vis.

Nettoyage

Nettoyer régulièrement le boîtier avec un chiffon humide et un détergent doux. Ne pas utiliser de produits abrasifs ou de solvants.

Pile de 9 V

Page 78

Page 79

DM-860

Page 80

Lifetime Limited Warranty

Greenlee Textron warrants to the original purchaser of these goods for use that these products will be free from defects in workmanship and material for their useful life, excepting normal wear and abuse. This warranty is subject to the same terms and conditions contained in Greenlee Textron’s standard one-year limited warranty.

For all Test Instrument repairs, contact Customer Service at 800-435-0786 and request a Return Authorization. An Approved Authorization including shipping label and instructions will be sent.

For items not covered under warranty (such as items dropped, abused, etc.), a repair cost quote is available upon request.

Note: Prior to returning any test instrument, please check replaceable batteries or make sure the battery is at full charge.

Garantía limitada válida durante la vida útil del producto

Greenlee Textron le garantiza al comprador original de estos bienes de uso, que los mismos estarán libres de defectos de materiales y fabricación durante su vida útil; excepto en el caso de que sean maltratados o hayan sufrido el deterioro normal. Esta garantía está sujeta a los mismos términos y condiciones de la garantía estándar limitada válida por un año, otorgada por Greenlee Textron .

Para reparaciones de todo instrumento de verificación, comuníquese con el Departamento de Servicio al Cliente al 800-435-0786 y solicite una autorización de devolución. Se le enviará una Autorización Aprobada incluyendo una etiqueta de envío e instrucciones.

Puede obtener, previa solicitud, una cotización de precios de reparación para aquellos artículos que no están cubiertos bajo esta garantía (los que se han dejado caer o han sido maltratados).

Aviso: Antes de devolver un instrumento de verificación, revise si las pilas están bajas y es necesario reemplazarlas.

Garantie à vie limitée

La société Greenlee Textron garantit à l’acheteur d’origine de ces produits que ces derniers ne comportent aucun défaut d’exécution ou de matériau pour la durée de leur vie utile, sauf l’usure normale. Cette garantie est assujettie aux mêmes conditions que celles contenues dans les modalités et conditions de la garantie limitée standard d’un an de Greenlee Textron.

Pour toutes les réparations d’instruments de mesure, appeler le service après vente au 800 435-0786 et demander une autorisation de retour. Une autorisation approuvée, incluant une étiquette d’expédition et des instructions sera envoyée.

Lorsque les articles ne sont pas protégés par une garantie (comme si l’appareil tombe, s’il est soumis à un usage abusif, etc.), une soumission pour le prix de réparation sera présentée sur demande.

Remarque : Avant de renvoyer un appareil de mesure, vérifier les piles remplaçables ou s’assurer que la pile est chargée au complet.

For technical assistance: 800-435-0786

4455 Boeing Drive, Rockford, IL 61109-2988 USA Customer Service (International): 815-397-7070 • Fax: 815-397-9247 Customer Service (North America): 800-435-0786 USA Fax: 800-451-2632, 815-397-1865 • Canada Fax: 800-524-2853

Greenlee Textron is a subsidiary of Textron Inc.

www.greenlee.com
