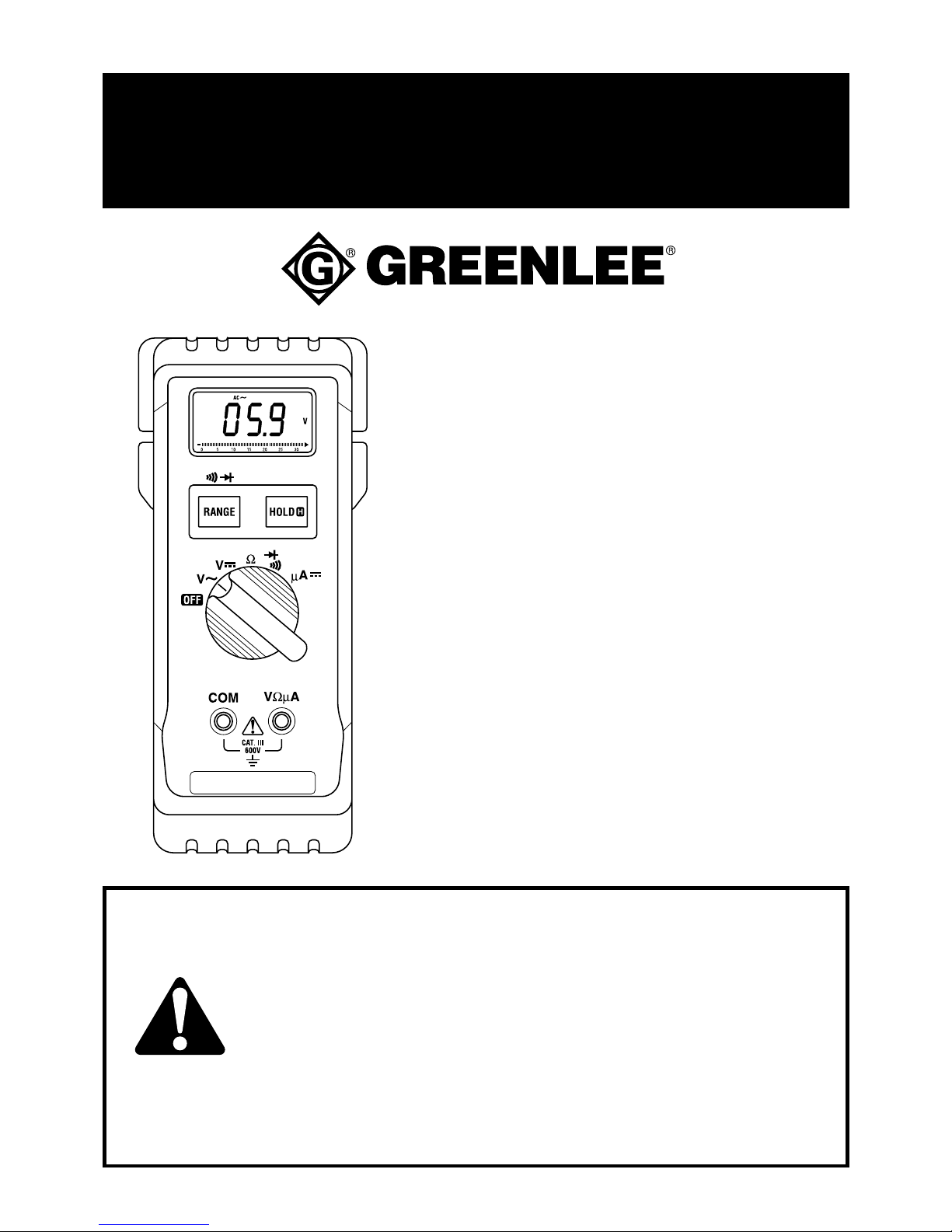

Greenlee DM-70 Instruction Manual

999 3814.6 © 2000 Greenlee Textron IM 1489 12/00

DM-70

DIGITAL

MULTIMETER

MULTÍMETRO

DIGITAL

MULTIMÈTRE

NUMÉRIQUE

INSTRUCTION MANUAL

INSTRUCTION MANUAL

MANUAL DE INSTRUCCIONES

MANUEL D’INSTRUCTIONS

Read and understand all of the instructions and safety
information in this manual before operating or servicing this tool.

Lea y entienda todas las instrucciones y la información sobre
seguridad que aparecen en este manual, antes de manejar estas
herramientas o darles mantenimiento.

Lire attentivement et bien comprendre toutes les instructions et
les informations sur la sécurité de ce manuel avant d‘utiliser ou de
procéder à l‘entretien de cet outil.

2

Description

The Greenlee DM-70 Digital Multimeter is a hand-held testing device with the following
measurement capabilities: AC and DC voltage, DC current, and resistance. It also checks
diodes and verifies continuity.

Safety

Safety is essential in the use and maintenance of Greenlee tools and equipment. This
instruction manual and any markings on the tool provide information for avoiding hazards and
unsafe practices related to the use of this tool. Observe all of the safety information provided.

Purpose

This instruction manual is intended to familiarize all personnel with the safe operation and
maintenance procedures for the Greenlee DM-70 Digital Multimeter.

Keep this manual available to all personnel.
Replacement manuals are available upon request at no charge.
Greenlee and are registered trademarks of Greenlee Textron.

KEEP THIS MANUAL

DM-70

3

Important Safety Information

Read and understand this material before operating or servicing

this equipment. Failure to understand how to safely operate this
tool can result in an accident causing serious injury or death.

This symbol is used to call your attention to hazards or unsafe practices which could
result in an injury or property damage. The signal word, defined below, indicates the
severity of the hazard. The message after the signal word provides information for
preventing or avoiding the hazard.

SAFETY ALERT SYMBOL

Immediate hazards which, if not avoided, WILL result in severe injury or death.

Hazards which, if not avoided, COULD result in severe injury or death.

Hazards or unsafe practices which, if not avoided, MAY result in injury or property
damage.

4

Important Safety Information

Electric shock and fire hazard:

• Do not expose this unit to rain or moisture.

• Do not use the unit if it is wet or damaged.

• Use test leads or accessories that are appropriate for the application. See the

category and voltage rating of the test lead or accessory.

• Inspect the test leads or accessory before use. They must be clean and dry, and the
insulation must be in good condition.

• Use this unit for the manufacturer’s intended purpose only, as described in this
manual. Any other use can impair the protection provided by the unit.

Failure to observe these warnings can result in severe injury or death.

Electric shock hazard:
Contact with live circuits can result in severe injury or death.

Electric shock hazard:

• Do not apply more than the rated voltage between any two input terminals, or
between any input terminal and earth ground.

• Do not contact the test lead tips or any uninsulated portion of the accessory.

Failure to observe these warnings can result in severe injury or death.

DM-70

5

Important Safety Information

• Do not attempt to repair this unit. It contains no user-serviceable parts.

• Do not expose the unit to extremes in temperature or high humidity.

See Specifications.

Failure to observe these precautions can result in injury and can damage the unit.

Do not change the measurement function while the test leads are connected to a
component or circuit.

Failure to observe this precaution can result in injury and can damage the unit.

• Do not operate with the case open.

• Before opening the case, remove the test leads from the circuit and shut off the unit.

Failure to observe these warnings can result in severe injury or death.

• Unless measuring voltage or current, shut off and lock out power. Make sure that
all capacitors are discharged. Voltage must not be present.

• Using this unit near equipment that generates electromagnetic interference can
result in unstable or inaccurate readings.

6

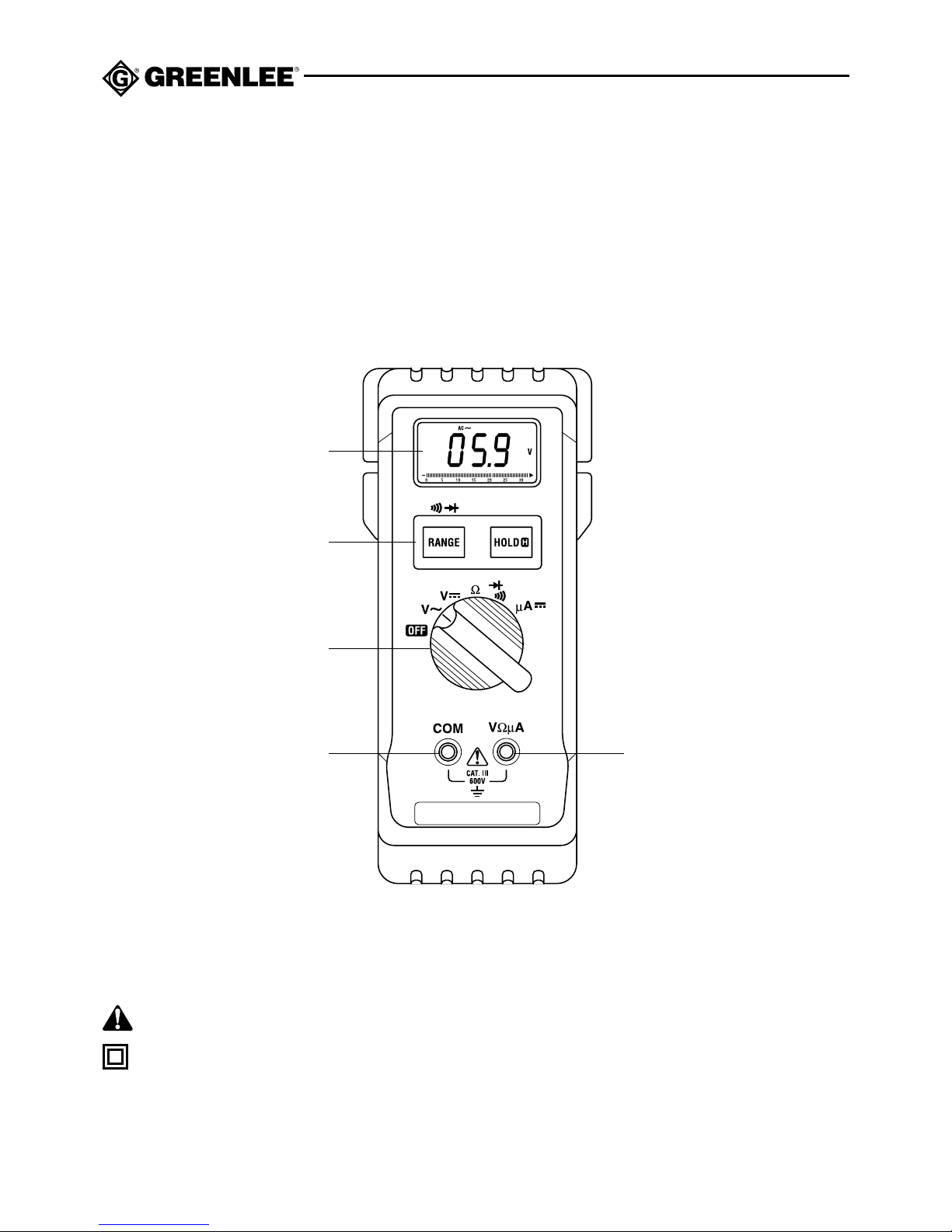

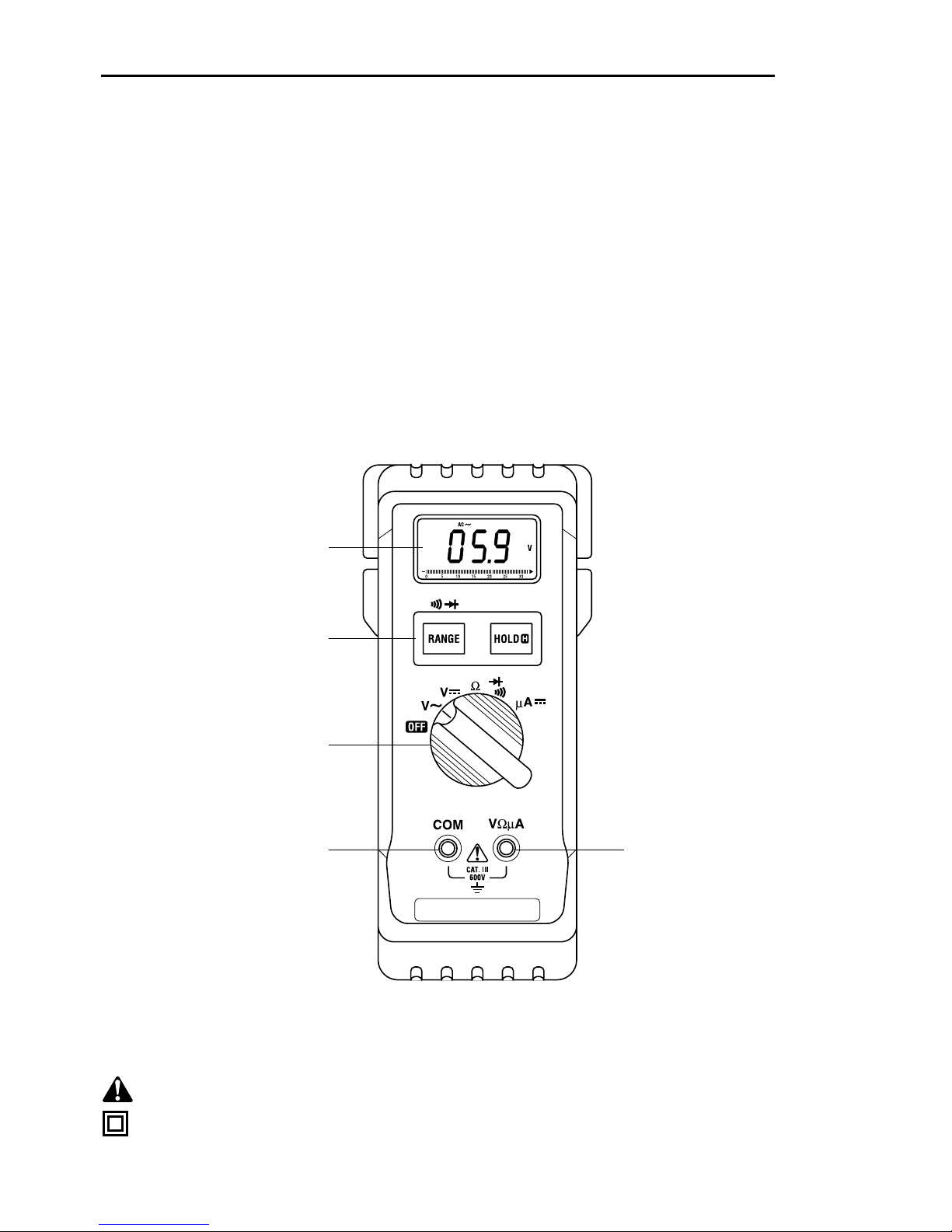

Identification

1. Display 3-2/3–digit LCD (maximum 3200 counts)

2. Feature Buttons See explanations under Using the Features

3. Selector Selects a function or turns power off

4. COM Negative, common, or ground input terminal for all measurements

5. VΩµA Positive input terminal for all measurements

Symbols on the Unit

Warning—Read the instruction manual

Double insulation

1

2

3

4 5

DM-70

7

Using the Features

• Automatic Power-Off To extend battery life, the meter will shut itself off after approximately
10 minutes of inactivity. To restore power, press the RANGE button.

• RANGE Press once to enter the manual ranging mode. The

icon will appear on the
display. Press repeatedly to step through the ranges. Press and hold to return to the
automatic ranging mode.

• HOLD

Press momentarily to hold the present value on the display. Press again to exit

this mode.

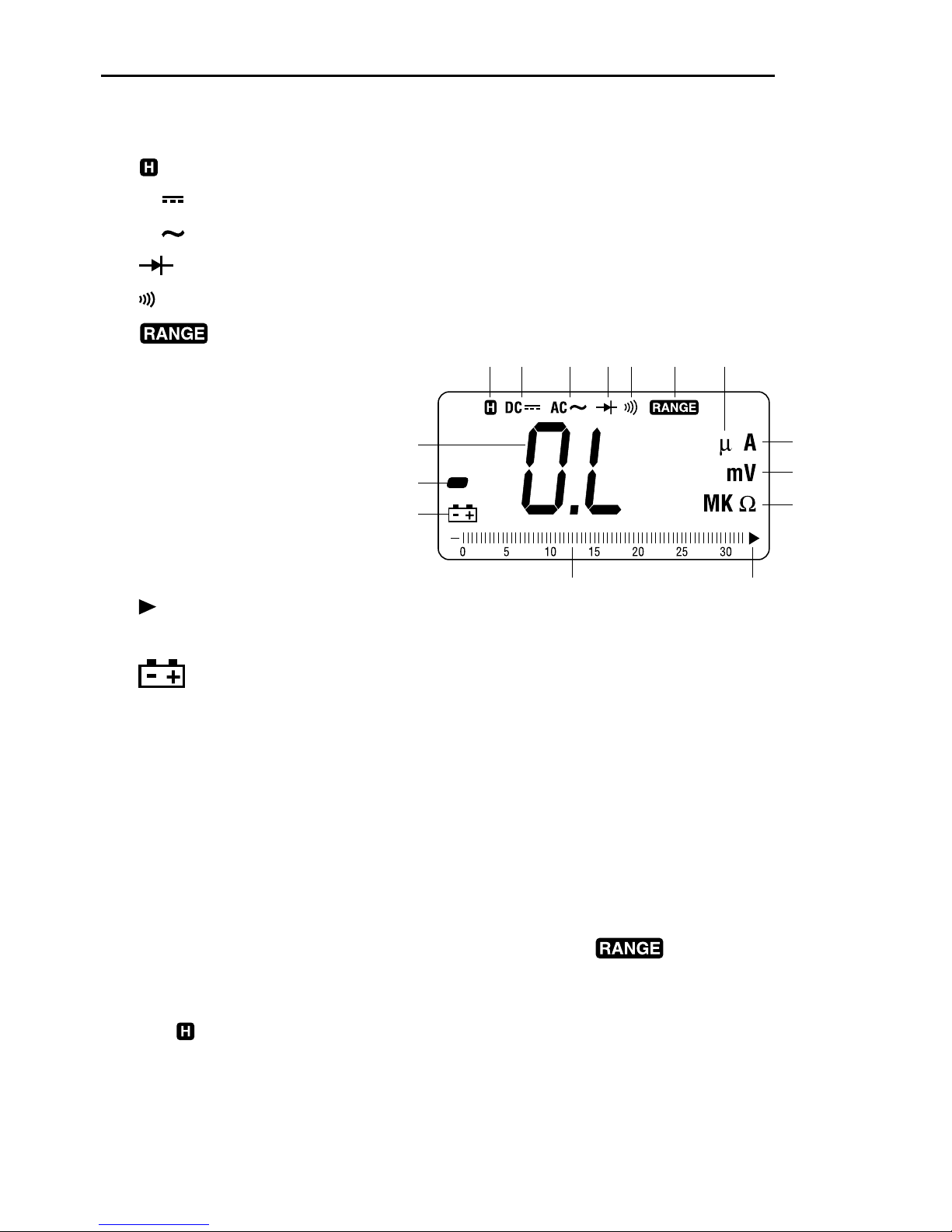

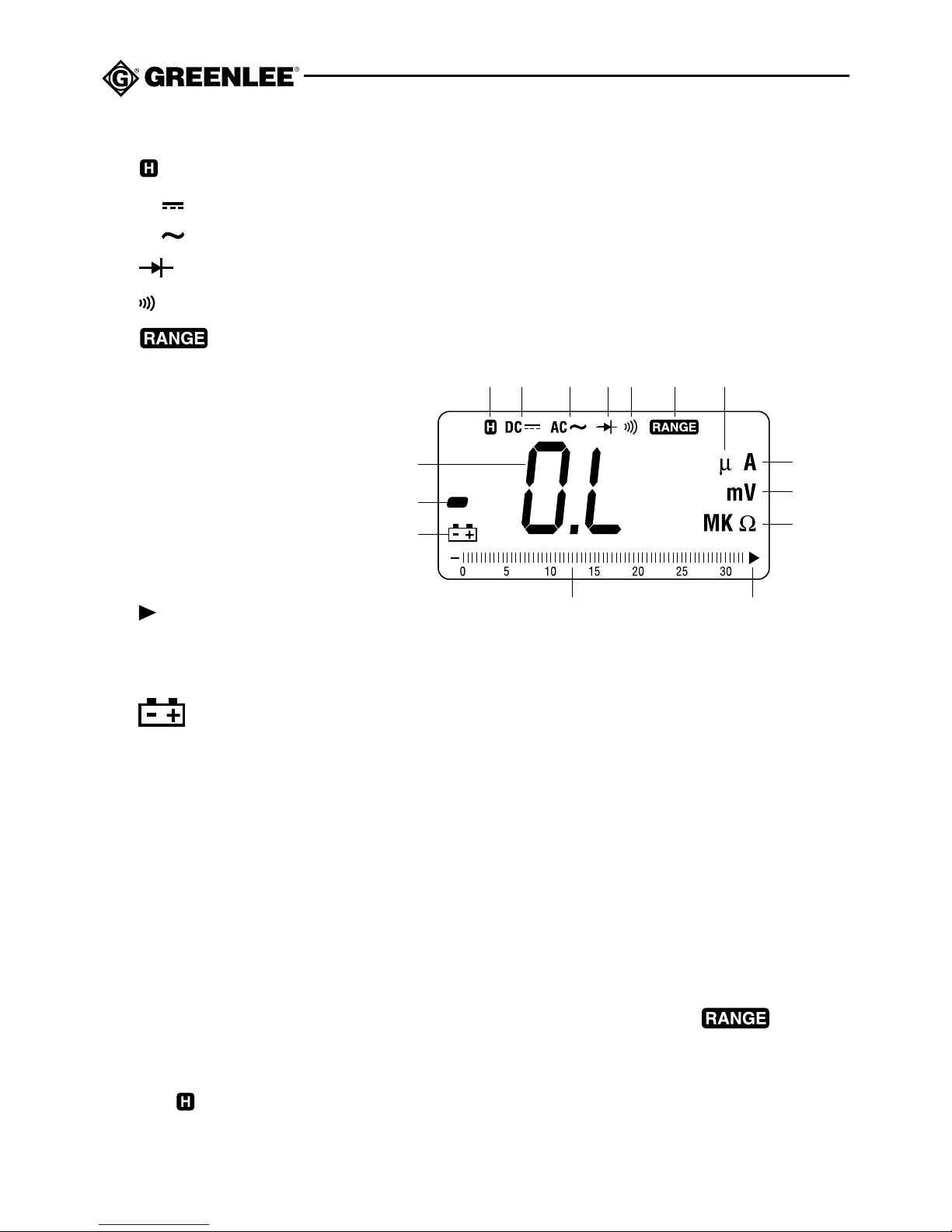

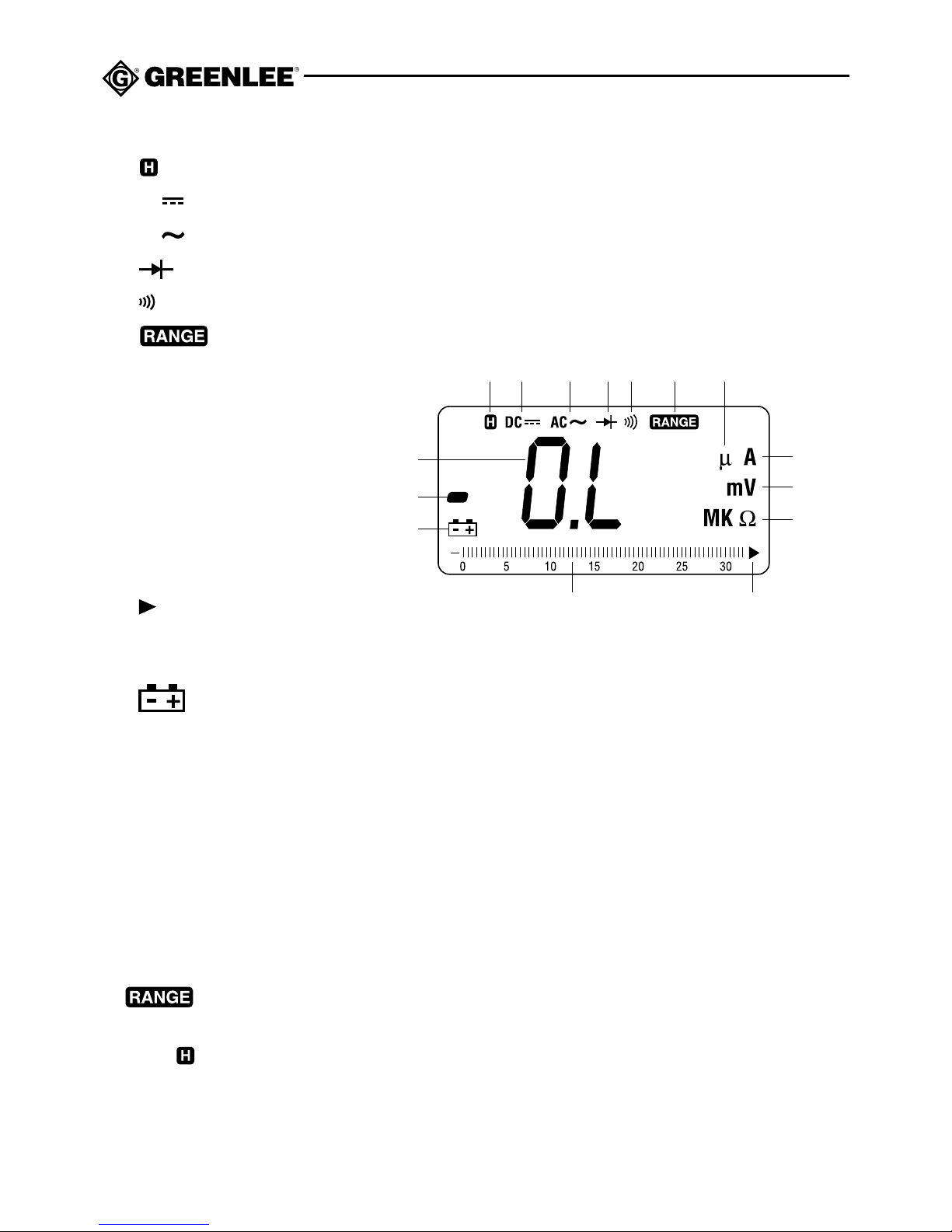

Display Icons

6. Hold function is enabled

7. DC DC measurement is selected

8. AC AC measurement is selected

9. Diode

10. Continuity

11. Manual ranging is enabled

12. µ Micro (10

-6

)

13. A Amps

14. m Milli (10-3)

15. V Volts

16. M Mega (106)

17. k Kilo (103)

18. Ω Ohms

19. Overload (bar graph display)

20. I Bar graph element

21. Low battery

22. – Polarity indicator

23. OL Overload (numeric display)

6 7 8 9 10 11 12

20 19

13
14, 15

16–18

22

23

21

8

1. See the Settings Table. Set the selector to the proper setting, press RANGE

(if instructed to do so), and connect the test leads to the meter.

2. See Typical Measurements for illustrations of typical uses.

3. Test the unit on a known functioning circuit or component.

• If the unit does not function as expected on a known functioning circuit, replace the
batteries.

• If the unit still does not function as expected, send the unit to Greenlee for repair. See
the address shown under Warranty.

4. Take the reading from the circuit or component to be tested.

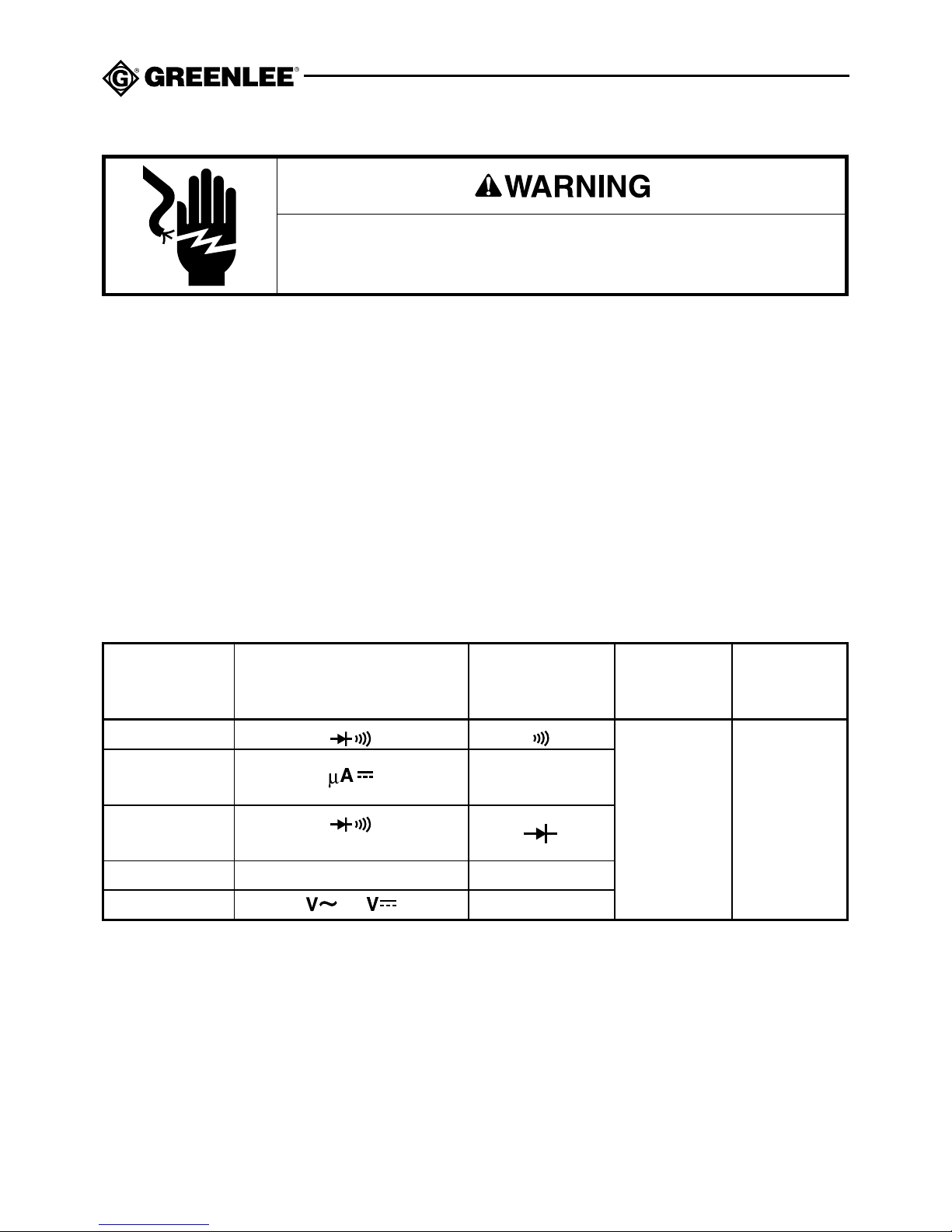

Settings Table

Operation

Electric shock hazard:
Contact with live circuits can result in severe injury or death.

*Tone indicates continuity. The threshold is approximately 15 Ω.

To measure set the selector

this icon will connect and connect

this value … to this symbol …

appear on the red the black

the display … lead to … lead to …

Continuity*

Current

µA

(3200 µA max)

Diode

VΩµA COM

and press RANGE once

Resistance ΩΩ

Voltage

or

V

DM-70

9

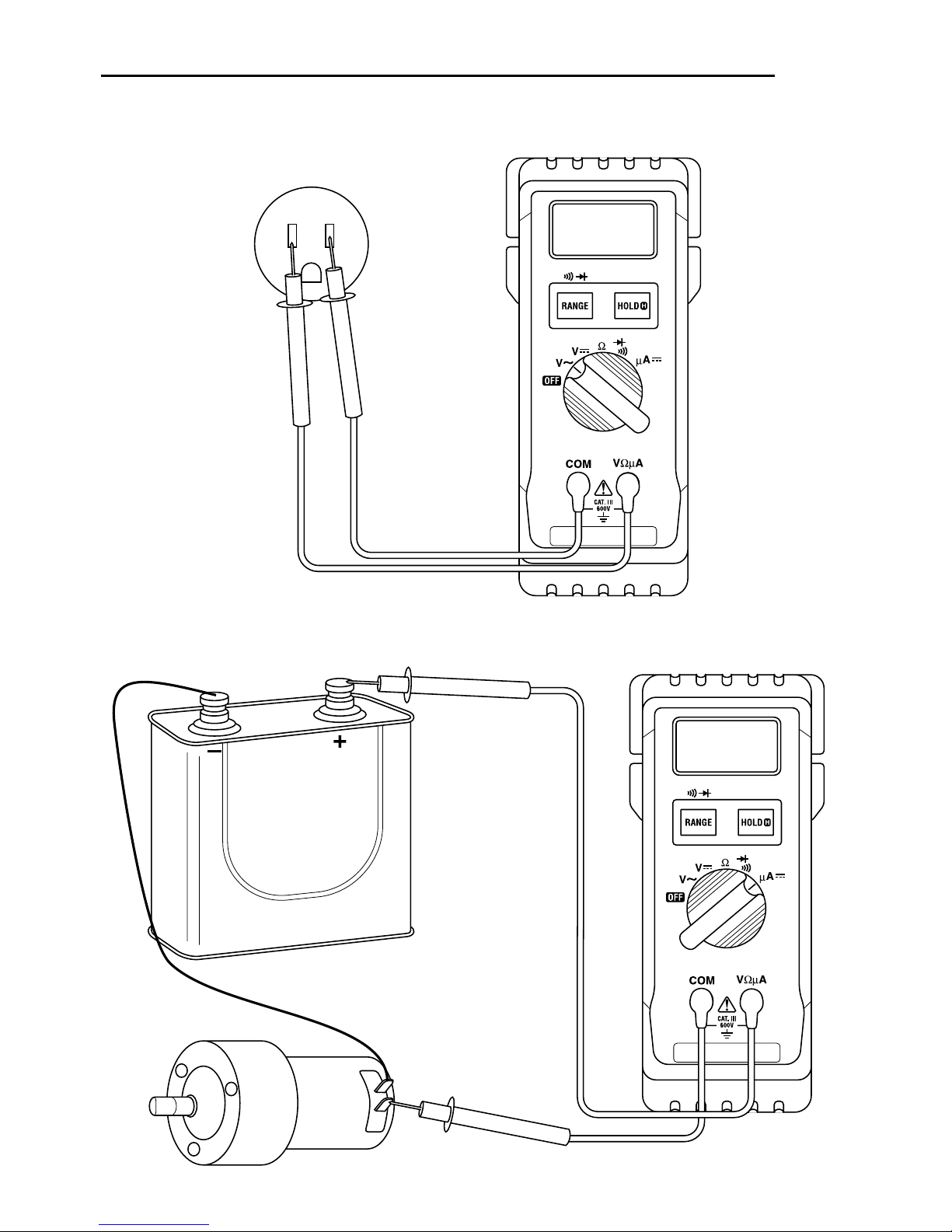

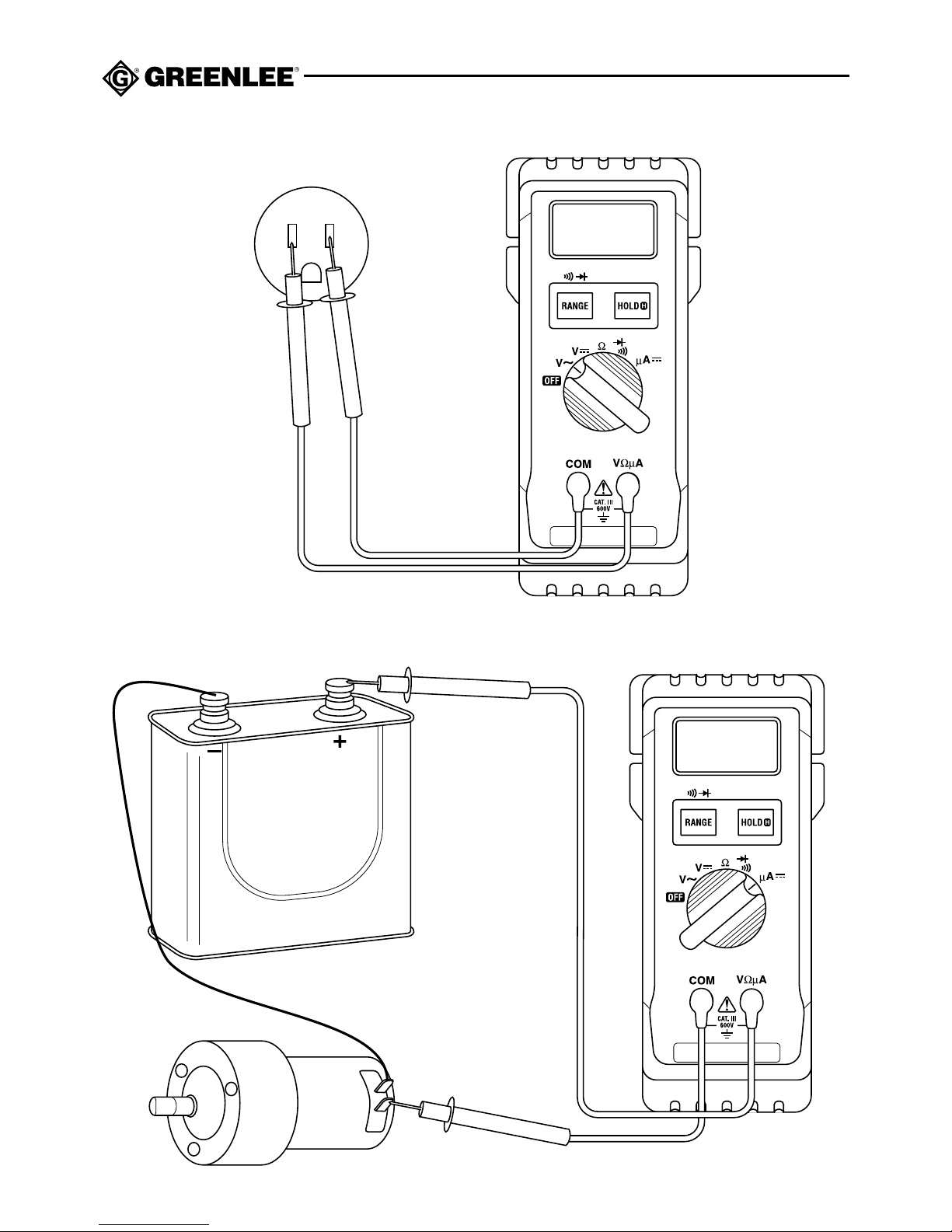

Typical Measurements

Voltage Measurement

Current Measurement

10

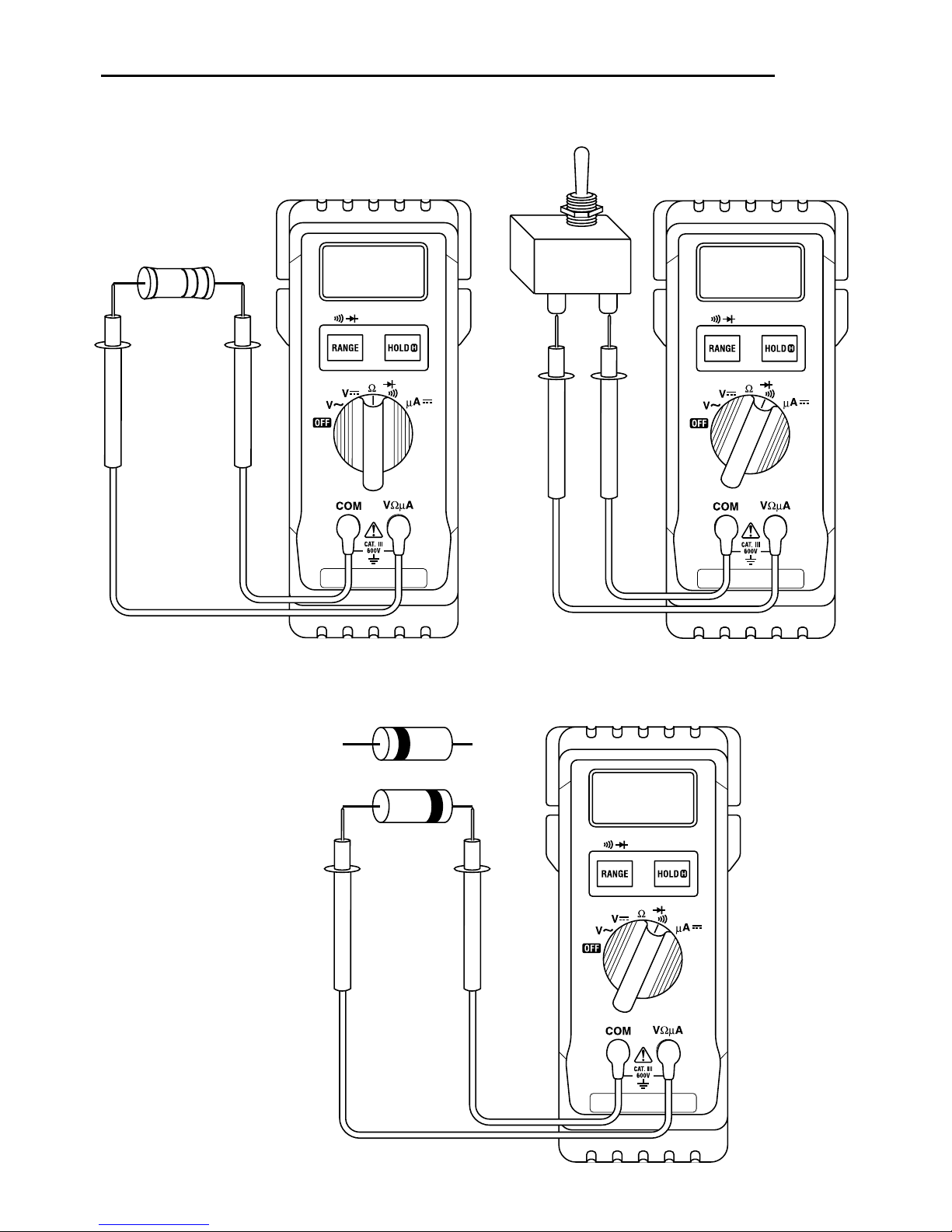

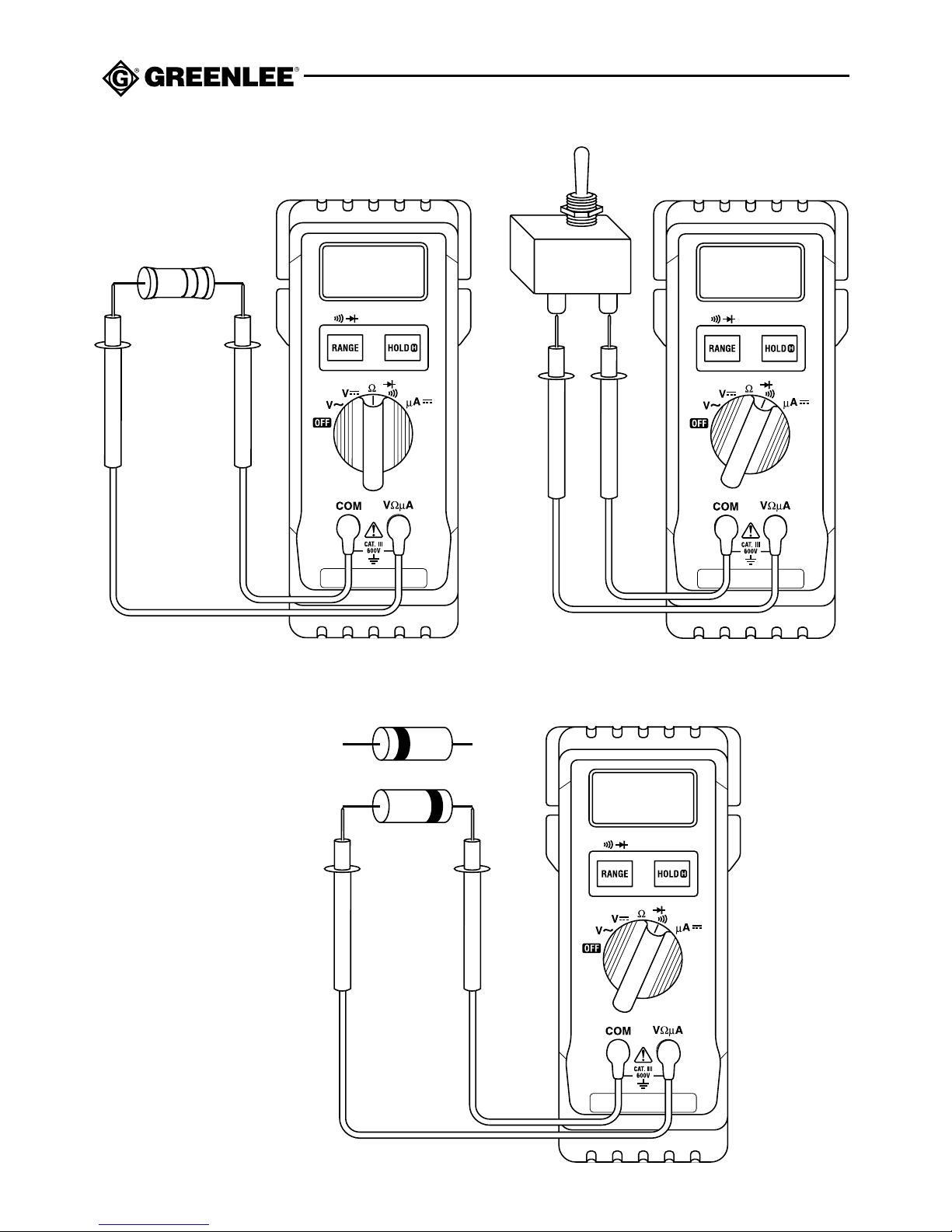

Typical Measurements

Resistance
Measurement

Continuity Check

Diode Measurement

Reverse Bias

Forward Bias

DM-70

11

Accuracy

See the Specifications section for operating conditions and temperature coefficient.
Accuracy is specified as follows: ± (a percentage of the reading + a fixed amount)

at 23 °C ± 5 °C (73.4 °F ± 9 °F), 0% to 80% relative humidity.

DC Current

AC Voltage

DC Voltage

Resistance

Range Accuracy Open Circuit Voltage

320.0 Ω± (1.0% + 0.4 Ω)

3.200 kΩ± (0.8% + 0.002 kΩ)

32.00 kΩ± (0.8% + 0.02 kΩ)

Approximately

320.0 kΩ± (0.8% + 0.2 kΩ)

1.3 VDC

3.200 MΩ± (0.8% + 0.002 MΩ)

32.00 MΩ± (2.0% + 0.05 MΩ)

Range Accuracy Input Impedance

320.0 mV ± (0.5% + 0.2 mV)

3.200 V ± (0.5% + 0.002 V)

32.00 V ± (0.5% + 0.02 V) 10 MΩ

320.0 V ± (0.5% + 0.2 V)
600 V ± (0.5% + 2 V)

Range Accuracy Frequency Range Input Impedance

3.200 V ± (1.5% + 0.005 V) 40 Hz to 300 Hz

32.00 V ± (1.5% + 0.05 V)

10 MΩ,

320.0 V ± (1.5% + 0.5 V) 40 Hz to 500 Hz

100 pF nominal

600 V ± (1.5% + 5 V)

Diode Test

Measuring Range: 3.200 V
Test Current: < 1.5 mA
Open Circuit Voltage: < 3.3 VDC

Continuity

Tone indicates continuity. The threshold is approximately 15 Ω.

Range Accuracy Burden Voltage

320.0 µA ± (1.0% + 0.2 µA)
3 mV/µA max.

3200 µA ± (1.0% + 2 µA)

12

Specifications

Display: 3-2/3–digit LCD (3200 maximum count) and 65-segment bar graph
Polarity: Automatic
Sampling Rate:

Numeric Display: 2 per second
Bar Graph Display: 12 per second

Temperature Coefficient: Nominal 0.15 x (specified accuracy) per °C below 18 °C

or above 28 °C

Automatic Power-Off: After 10 minutes of inactivity
Operating Conditions:

0 °C to 30 °C (32 °F to 86 °F), 0% to 80% relative humidity (non-condensing)
30 °C to 40 °C (86 °F to 104 °F), 0% to 75% relative humidity (non-condensing)
40 °C to 50 °C (104 °F to 122 °F), 0% to 45% relative humidity (non-condensing)
Elevation: 2000 m (6500') maximum
Indoor use only

Storage Conditions: –20 °C to 60 °C (–4 °F to 140 °F), 0% to 80% relative humidity

(non-condensing)

Remove battery
Battery: Two 1.5 V batteries (AAA, NEDA 24A or IEC LR03)
Pollution Degree: 2
Overvoltage Category for VΩµA Terminal: Category III, 600 VAC and 600 VDC

DM-70

13

Overvoltage Installation Categories

These definitions were derived from the international safety standard for insulation
coordination as it applies to measurement, control, and laboratory equipment. These
overvoltage categories are explained in more detail by the International Electrotechnical
Commission; refer to either of their publications: IEC 1010-1 or IEC 60664.

Overvoltage Category I

Signal level. Electronic and telecommunication equipment, or parts thereof. Some examples
include transient-protected electronic circuits inside photocopiers and modems.

Overvoltage Category II

Local level. Appliances, portable equipment, and the circuits they are plugged into. Some
examples include light fixtures, televisions, and long branch circuits.

Overvoltage Category III

Distribution level. Permanently installed machines and the circuits they are hard-wired to.
Some examples include conveyor systems and the main circuit breaker panels of a building’s
electrical system.

Overvoltage Category IV

Primary supply level. Overhead lines and other cable systems. Some examples include cables,
meters, transformers, and other exterior equipment owned by the power utility.

14

Maintenance

• Do not attempt to repair this unit. It contains no user-serviceable parts.

• Do not expose the unit to extremes in temperature or high humidity.

See Specifications.

Failure to observe these precautions can result in injury and can damage the unit.

Battery Replacement

Before opening the case, remove the test leads from the circuit and shut off the unit.

Failure to observe this warning can result in severe injury or death.

1. Disconnect the unit from the circuit. Turn the unit off.

2. Remove the screw from the back cover.

3. Remove the back cover.

4. Replace the batteries (observe polarity).

5. Replace the cover and the screw.

Cleaning

Periodically wipe the case with a damp cloth and mild detergent; do not use abrasives or
solvents.

DM-70

15

Greenlee Textron / Subsidiary of Textron Inc. 4455 Boeing Dr., Rockford, IL 61109-2988 815/397-7070

16

Greenlee Textron / Subsidiary of Textron Inc. 4455 Boeing Dr., Rockford, IL 61109-2988 815/397-7070

DM-70

17

Descripción

El Multímetro digital modelo DM-70 de Greenlee es un instrumento de verificación capaz de
efectuar los siguientes tipos de mediciones: tensión alterna y continua, corriente continua, y
resistencia. Esta unidad es de bolsillo y cabe perfectamente en la palma de la mano. También
sirve para verificar diodos y continuidad.

Acerca de la seguridad

Es fundamental observar métodos seguros al utilizar y dar mantenimiento a las herramientas y
equipo Greenlee. Este manual de instrucciones y todas las marcas que ostenta la herramienta
le ofrecen la información necesaria para evitar riesgos y hábitos poco seguros relacionados
con su uso. Siga toda la información sobre seguridad que se proporciona.

Propósito de este manual

Este manual de instrucciones tiene como propósito familiarizar a todo el personal con los
procedimientos de operación y mantenimiento seguros para el Multímetro digital modelo
DM-70 de Greenlee.

Mantenga siempre este manual al alcance de todo el personal.
Puede obtener copias adicionales de manera gratuita, previa solicitud.
Greenlee y son marcas registradas de Greenlee Textron.

CONSERVE ESTE MANUAL

18

Importante Información sobre Seguridad

Lea y entienda este documento antes de manejar esta

herramienta o darle mantenimiento. Utilizarla sin comprender
cómo manejarla de manera segura podría ocasionar un accidente
y, como resultado de éste, graves lesiones o incluso la muerte.

Este símbolo se utiliza para indicar un riesgo o práctica poco segura que podría
ocasionar lesiones o daños materiales. Cada uno de los siguientes términos denota la
gravedad del riesgo. El mensaje que sigue a dichos términos le indica cómo puede
evitar o prevenir ese riesgo.

SÍMBOLO DE ALERTA
SOBRE SEGURIDAD

Peligros inmediatos que, de no evitarse, OCASIONARÁN graves lesiones o incluso la
muerte.

Peligros que, de no evitarse, PODRÍAN OCASIONAR graves lesiones o incluso la
muerte.

Peligro o prácticas peligrosas que, de no evitarse, PUEDEN OCASIONAR lesiones o
daños materiales.

DM-70

19

Importante Información sobre Seguridad

Peligro de electrocución e incendio:

• No exponga esta unidad ni a la lluvia ni a la humedad.

• No utilice esta unidad si se encuentra mojada o dañada.

• Utilice cables de prueba y accesorios que sean apropiados para la aplicación que

se va a realizar. Consulte la información sobre categoría y voltaje nominal del cable
de prueba o el accesorio.

• Revise minuciosamente los cables de prueba o el accesorio, antes de utilizarlos.
Deberán estar limpios y secos, y su forro aislante deberá hallarse en buenas
condiciones.

• Utilícela únicamente para el propósito para el que ha sido diseñada por el fabricante,
tal como se describe en este manual. Cualquier otro uso puede menoscabar la
protección proporcionada por la unidad.

De no observarse estas advertencias pueden sufrirse graves lesiones o incluso la muerte.

Peligro de electrocución:
El contacto con circuitos activados puede ocasionar graves lesiones

o incluso la muerte.

Peligro de electrocución:

• No aplique más del voltaje nominal entre dos terminales de entrada cualesquiera,
o entre una terminal de entrada cualquiera y una conexión a tierra.

• No toque las puntas de los cables de prueba ni ninguna parte del accesorio que
carezca de forro aislante.

De no observarse estas advertencias pueden sufrirse graves lesiones o incluso la muerte.

20

Importante Información sobre Seguridad

• No intente reparar esta unidad, ya que contiene partes que deben recibir
mantenimiento por parte de un profesional.

• No exponga la unidad a ambientes de temperatura extrema o altos niveles de
humedad. Consulte las Especificaciones.

De no observarse estas precauciones podrían sufrirse lesiones o daños a la unidad.

No cambie la función de medición mientras los cables de prueba estén conectados a
un componente o circuito.

De no observarse esta advertencia podrían sufrirse lesiones o daños a la unidad.

• No haga funcionar esta unidad con la caja abierta.

• Antes de abrir la caja, retire del circuito los cables de prueba y apague la unidad.

De no observarse estas advertencias pueden sufrirse graves lesiones o incluso la muerte.

• A menos que vaya a medir tensión o corriente, apague y bloquee la energía.
Asegúrese de que todos los condensadores estén totalmente sin carga. No debe
haber tensión alguna.

• Al utilizar esta unidad cerca de equipo que genere interferencia electromagnética
quizá se obtenga una lectura inexacta e inestable.

DM-70

21

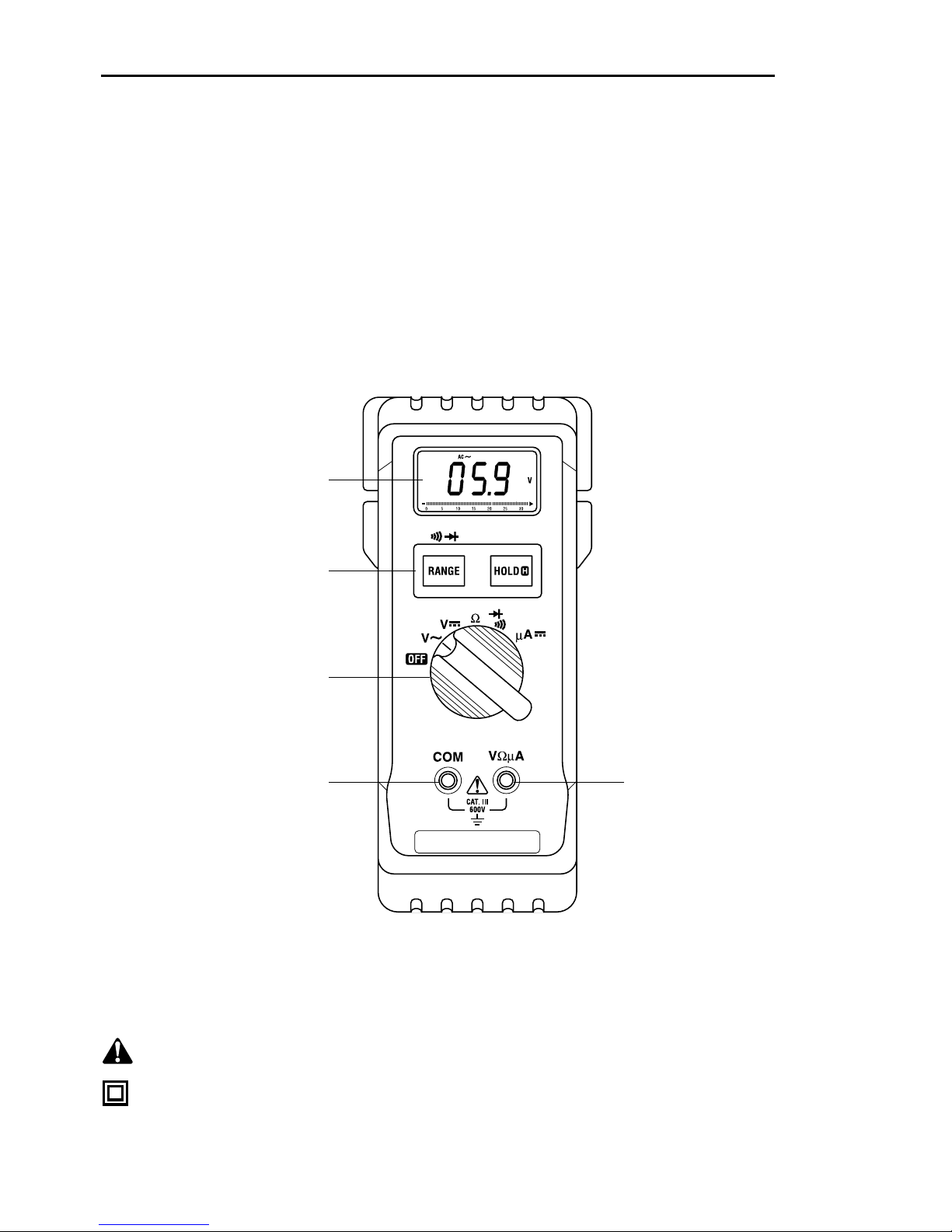

Identificación

1. Pantalla Pantalla de cristal líquido (LCD) de 3-2/3–dígitos, (resolución máxima
de 3200 puntos)

2. Botones de Véase la explicación pertinente en la sección “Cómo utilizar

funciones las distintas funciones”

3. Interruptor de Selecciona una función o apaga (OFF) la unidad

selección

4. COM Terminal de entrada a tierra, común o negativa, para todo tipo de
mediciones

5. VΩµA Terminal de entrada positiva para todas las mediciones

Símbolos en la unidad

Advertencia — Lea el manual de instrucciones
Doble forro aislante

1

2

3

4 5

22

Cómo utilizar las distintas funciones

• Apagado automático A fin de prolongar la vida útil de la pila, el medidor se apagará por sí

solo después de 10 minutos de inactividad. Para restaurar la energía, oprima el botón
RANGE.

• RANGE Oprima una vez para ingresar al modo de selección manual de escala. Enseguida

aparecerá el icono en la pantalla. Oprima repetidamente para pasar de una escala

a otra. Oprima y mantenga oprimida para volver al modo de selección automática de escala.

• HOLD (RETENCIÓN DE DATOS EN PANTALLA) Oprima momentáneamente para retener

en pantalla el valor que aparece en ese momento. Oprima nuevamente para salir de este
modo.

Iconos de la pantalla

6. Se activa la función “Hold” (Retención de datos en pantalla)

7. DC Se selecciona medición de CC

8. AC Se selecciona medición de CA

9. Diodo

10. Continuidad

11. Se activa la selección manual de escala

12. µ Micro (10

-6

)

13. A Amperios

14. m Mili (10-3)

15. V Voltios

16. M Mega (106)

17. k Kilo (103)

18. Ω Ohmios

19. Indicador de sobretensión
(gráfico de barras)

20. I Elemento de gráfico de barras

21. Pila baja

22. – Indicador de polaridad

23. OL Indicación de superposición de gamas (pantalla numérica)

6 7 8 9 10 11 12

20 19

13
14, 15

16–18

22

23

21

DM-70

23

1. Consulte la Tabla de valores. Coloque el interruptor de selección en el valor apropiado,

oprima RANGE (si se le pide que lo haga), y conecte los cables de prueba al medidor.

2. Véase la sección “Mediciones más comunes” para las ilustraciones de las aplicaciones

más comunes.

3. Pruebe la unidad en un circuito o componente que se sabe está funcionando

perfectamente.

• Si la unidad no funciona como debería en un circuito que se sabe está funcionando
perfectamente, reemplace las pilas.

• Si sigue sin funcionar como debería, devuélvala a Greenlee a fin de que sea reparada.
Vea la dirección bajo Garantía.

4. Anote la lectura del circuito o componente que se está verificando.

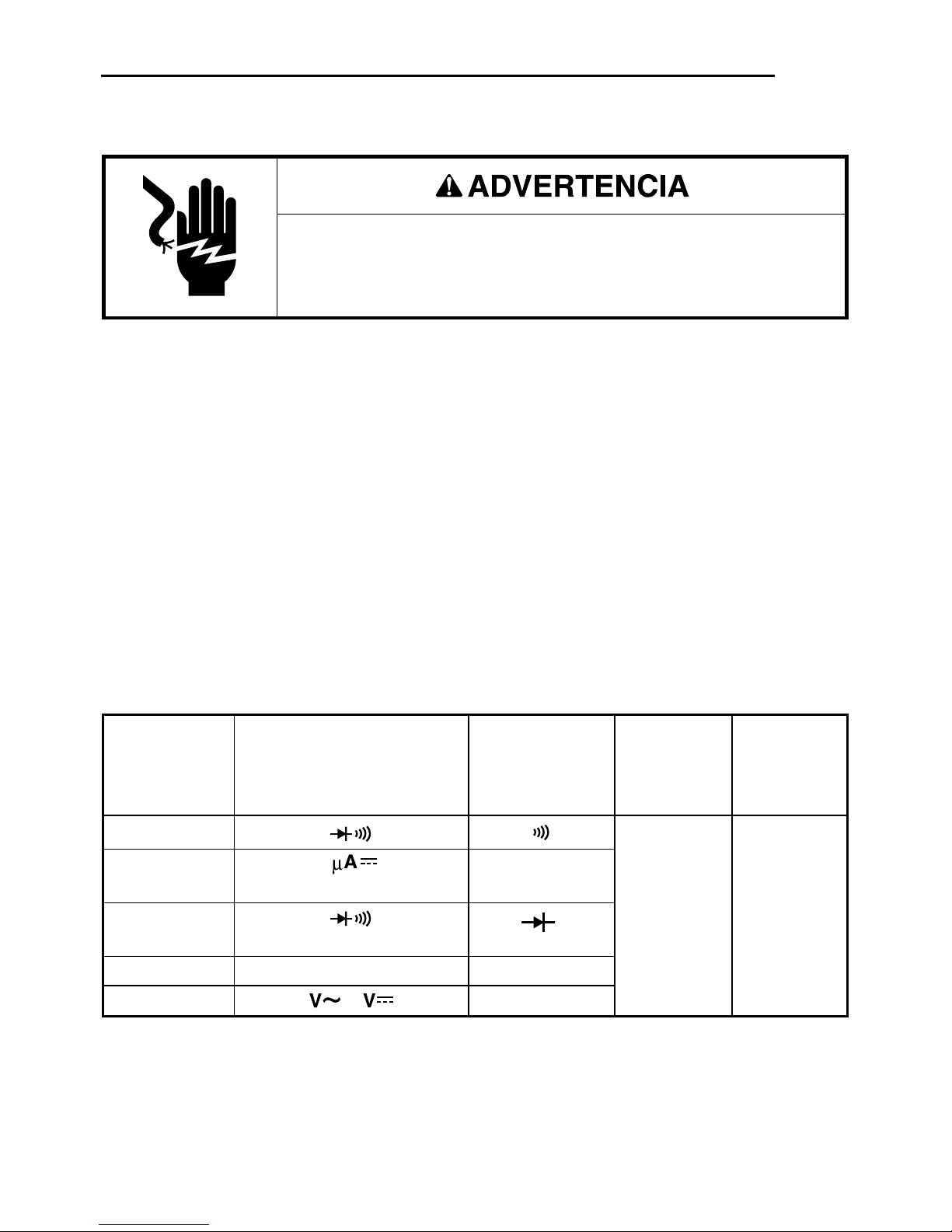

Tabla de valores

Operación

Peligro de electrocución:
El contacto con circuitos activados puede ocasionar graves lesiones

o incluso la muerte.

*El tono es señal de continuidad. El umbral es aproximadamente 15 Ω.

conecte

coloque el este icono

el cable

y el cable

Para medir

interruptor de selección aparecerá en

de prueba

de prueba

este valor…

en este símbolo... la pantalla …

rojo a …

negro a …

Continuidad*

Corriente

µA

(3200 µA máx.)

Diodo

VΩµA COM

y oprima RANGE una vez

Resistencia ΩΩ

Tensión o V

24

Mediciones más comunes

Medición de tensión

Medición de corriente

DM-70

25

Mediciones más comunes

Medición de
resistencia

Verificación de continuidad

Verificación de diodo

Polarización inversa

Polarización directa

26

Precisión

Consulte la sección “Especificaciones” en relación con las condiciones de operación y el
coeficiente de temperatura.

La precisión se especifica de la siguiente manera: ± (un porcentaje de la lectura + una cantidad
fija) a 23°C ± 5°C (73,4°F ± 9°F), 0% a 80% de humedad relativa.

Corriente continua (CC)

Tensión alterna (CA)

Tensión continua (CC)

Resistencia

Escala Precisión Voltaje de circuito abierto

320,0 Ω± (1,0% + 0,4 Ω)
3,200 kΩ± (0,8% + 0,002 kΩ)
32,00 kΩ± (0,8% + 0,02 kΩ)

Aproximadamente

320,0 kΩ± (0,8% + 0,2 kΩ)

1,3V CC

3,200 MΩ± (0,8% + 0,002 MΩ)
32,00 MΩ± (2,0% + 0,05 MΩ)

Escala Precisión Impedancia de entrada

320,0 mV ± (0,5% + 0,2 mV)

3,200V ± (0,5% + 0,002V)
32,00V ± (0,5% + 0,02V) 10 MΩ
320,0V ± (0,5% + 0,2V)

600V ± (0,5% + 2V)

Escala Precisión Escala de frecuencia Impedancia de entrada

3,200V ± (1,5% + 0,005V) 40 Hz a 300 Hz
32,00V ± (1,5% + 0,05V)

10 MΩ,

320,0V ± (1,5% + 0,5V) 40 Hz a 500 Hz

100 pF nominal

600V ± (1,5% + 5V)

Verificación de diodo

Escala de medición: 3,200V
Corriente de prueba: < 1,5 mA
Voltaje de circuito abierto: < 3,3V CC

Continuidad

El tono es señal de continuidad. El umbral es aproximadamente 15 Ω.

Escala Precisión Tensión de carga

320,0 µA ± (1,0% + 0,2 µA)

3 mV/µA máx.

3200 µA ± (1,0% + 2 µA)

DM-70

27

Especificaciones

Pantalla: Pantalla de cristal líquido (LCD) de 3-2/3–dígitos, (lectura máxima de 3200 puntos) y

gráfico de barras de 65 segmentos
Polaridad: Automática
Frecuencia de muestreo:

Pantalla numérica: 2 por segundo

Pantalla de gráfico de barras: 12 por segundo
Coeficiente de temperatura: nominal 0,15 x (precisión especificada) por °C menor de 18°C

o mayor de 28°C
Apagado automático: Después de 10 minutos de inactividad
Condiciones de operación:

0°C a 30°C (32°F a 86°F), 0% a 80% de humedad relativa (sin condensación)

30°C a 40°C (86°F a 104°F), 0% a 75% de humedad relativa (sin condensación)

40°C a 50°C (104°F a 122°F), 0% a 45% de humedad relativa (sin condensación)

Altura: 2.000 m (6.500 pies) máximo

Uso en interiores únicamente
Condiciones de almacenamiento: –20°C a 60°C (–4°F a 140°F), 0% a 80% de humedad relativa

(sin condensación)

Retire la pila
Pila: Dos pilas de 1,5V (AAA, NEDA 24 A o IEC LR03)
Grado de contaminación: 2
Categoría de sobretensión para el Terminal VΩµA: Categoría III, 600V CA y 600V CC

28

Categorías de instalación de sobretensión

Las siguientes definiciones proceden de la norma de seguridad internacional sobre la
coordinación de aislamientos tal y como se aplica a equipos de medición, control y
laboratorio. En las publicaciones IEC 1010-1 y IEC 60664 de la International Electrotechnical
Commission (Comisión Electrotécnica Internacional) se detallan más a fondo estas categorías
de sobretensión.

Categoría de sobretensión I

Nivel de señal. Equipo electrónico y de telecomunicaciones, o partes del mismo. Como
ejemplo pueden citarse los circuitos electrónicos protegidos contra tensiones momentáneas
dentro de fotocopiadores y modems.

Categoría de sobretensión II

Nivel local. Aparatos eléctricos, equipo portátil, y los circuitos a los que están conectados.
Como ejemplo pueden citarse dispositivos de iluminación, televisores y circuitos de rama
larga.

Categoría de sobretensión III

Nivel de distribución. Máquinas instaladas permanentemente y los circuitos a los que están
cableados. Como ejemplo pueden citarse sistemas conductores y los paneles del interruptor
automático principal del sistema eléctrico de un edificio.

Categoría de sobretensión IV

Nivel de abastecimiento primario. Líneas aéreas y otros sistemas de cable. Como ejemplo
pueden citarse cables, medidores, transformadores y cualquier otro equipo exterior
perteneciente a la empresa de servicio eléctrico.

DM-70

29

Mantenimiento

• No intente reparar esta unidad, ya que contiene partes que deben recibir
mantenimiento por parte de un profesional.

• No exponga la unidad a ambientes de temperatura extrema o altos niveles de humedad.
Consulte las Especificaciones.

De no observarse estas precauciones podrían sufrirse lesiones o daños a la unidad.

Cómo reemplazar la pila

Antes de abrir la caja, retire del circuito los cables de prueba y apague la unidad.
De no observarse esta advertencia pueden sufrirse graves lesiones o incluso la muerte.

1. Desconecte la unidad del circuito. Apague la unidad.

2. Retire el tornillo de la tapa posterior.

3. Retire la tapa posterior.

4. Reemplace las pilas (fíjese en la polaridad).

5. Vuelva a colocar la tapa y el tornillo.

Limpieza

Limpie periódicamente la caja utilizando un paño húmedo y detergente suave; no utilice
abrasivos ni solventes.

30

Greenlee Textron / Subsidiary of Textron Inc. 4455 Boeing Dr., Rockford, IL 61109-2988 815/397-7070

DM-70

31

Description

Le multimètre numérique DM-70 de Greenlee est un appareil portable conçu pour vérifier la
tension c.a. et c.c., le courant c.c. et la résistance. Il contrôle aussi les diodes et vérifie la
continuité.

Sécurité

Lors de l’utilisation et de l’entretien des outils et des équipements de Greenlee, votre sécurité
est une priorité. Ce manuel d’instructions et toute étiquette sur l’outil fournit des informations
permettant d’éviter des dangers ou des manipulations dangereuses liées à l’utilisation de cet
outil. Suivre toutes les consignes de sécurité indiquées.

Dessein

Ce manuel d’instructions est conçu pour que le personnel puisse se familiariser avec le
fonctionnement et les procédures d’entretien sûres du multimètre numérique DM-70 de
Greenlee.

Mettre ce manuel à la disposition de tous les employés.
On peut obtenir des exemplaires gratuits sur simple demande.
Greenlee et sont des marques déposées de Greenlee Textron.

CONSERVER CE MANUEL

32

Consignes de sécurité importantes

Lire attentivement et bien comprendre cette documentation

avant d’utiliser ou de procéder à l’entretien de cet équipement.
Négliger de comprendre comment utiliser cet outil en toute
sécurité peut provoquer un accident et entraîner des blessures
graves, voire mortelles.

Ce symbole met en garde contre les risques et les manipulations dangereuses pouvant
entraîner des blessures ou l’endommagement du matériel. Le mot indicateur, défini ci­dessous, indique la gravité du danger. Le message qui suit le mot indicateur indique
comment empêcher le danger.

SYMBOLE
D’AVERTISSEMENT

Danger immédiat qui, s’il n’est pas pris en considération ENTRAINERA des blessures
graves, voire mortelles.

Danger qui, s’il n’est pas pris en considération, POURRAIT entraîner des blessures
graves, voire mortelles.

Dangers ou manipulations dangereuses qui, s’ils ne sont pas pris en considération,
POURRAIENT EVENTUELLEMENT entraîner des dommages à la propriété ou causer
des blessures.

DM-70

33

Consignes de sécurité importantes

Risques de décharge électrique et d’incendie :

• Ne pas exposer cet appareil à la pluie ou à l’humidité.

• Ne pas utiliser cet appareil s’il est mouillé ou endommagé.

• Utiliser des fils d’essai ou des accessoires conformes à l’application. Consulter la
catégorie et la tension nominale du fil d’essai ou de l’accessoire.

• Vérifier les fils d’essai ou l’accessoire avant de les utiliser. La pièce (ou les pièces)
doi(ven)t être propre(s) et sèche(s) et l’isolation en bon état.

• Utiliser cet appareil uniquement dans le but pour lequel il a été conçu, tel que décrit

dans ce manuel. Toute autre utilisation peut altérer le système de protection de cet
appareil.

L’inobservation de ces consignes peut entraîner des blessures graves, voire mortelles.

Risques de décharge électrique :
Un contact avec des circuits sous tension peut entraîner des

blessures graves, voire mortelles.

Risques de décharge électrique :

• Ne pas appliquer plus que la tension nominale entre deux bornes d’entrée, ou entre
une borne d’entrée et une prise de terre.

• Ne pas entrer en contact avec les extrémités des fils d’essai ou avec toute autre
partie non isolée de l’accessoire.

L’inobservation de ces consignes peut entraîner des blessures graves, voire mortelles.

34

Consignes de sécurité importantes

• Ne pas tenter de réparer cet appareil. Il ne comporte aucune pièce pouvant être
réparée.

• Ne pas exposer l’appareil à des températures ou à une humidité extrêmes.
Voir les spécifications.

L’inobservation de ces consignes peut endommager l’appareil et entraîner des
blessures.

Ne pas modifier la fonction de mesure pendant que les fils d’essai sont connectés à un
composant ou à un circuit.

L’inobservation de cette consigne peut endommager l’appareil et entraîner des
blessures.

• Ne pas utiliser lorsque le boîtier est ouvert.

• Avant d’ouvrir le boîtier, retirer les fils d’essai du circuit et mettre l’appareil hors

tension.

L’inobservation de ces consignes peut entraîner des blessures graves, voire mortelles.

• Sauf si l’on mesure la tension ou le courant, mettre hors tension et verrouiller la source
d’alimentation. S’assurer que tous les condensateurs sont déchargés. Aucune tension
ne doit être présente.

• L’utilisation de cet appareil à proximité d’équipements qui génèrent des interférences
électromagnétiques peut produire des lectures instables ou erronées.

DM-70

35

Identification

1. Afficheur 3-2/3-chiffres sur écran à cristaux liquides (compte maximum de 3 200)

2. Boutons des Voir les explications de la section Utilisation des fonctions
fonctions

3. Sélecteur Sélectionne une fonction ou met hors tension (OFF)

4. COM Borne d’entrée négative, commune ou reliée à la terre, pour toutes les

mesures

5. VΩµA Borne d’entrée positive pour toutes les mesures

Symboles apparaissant sur l’appareil

Avertissement — Lire le manuel d’instructions

Isolation double

1

2

3

4 5

36

Utilisation des fonctions

• Mise hors tension automatique Afin de prolonger la durée de vie utile de la pile, le

compteur s’éteint automatiquement après environ 10 minutes d’inactivité. Pour remettre
sous tension, appuyer sur le bouton RANGE.

• RANGE Appuyer une fois pour passer en mode de plage manuel. L’icône

apparaît
sur l’écran. Appuyer plusieurs fois pour faire défiler les plages. Appuyer et maintenir pour
revenir au mode de sélection automatique de la plage.

• HOLD Appuyer quelques secondes pour maintenir la valeur en cours sur l’afficheur.

Appuyer de nouveau pour sortir de ce mode.

Icônes de l’afficheur

6. Fonction de maintien activée

7. DC

Mesure du c.c. sélectionnée

8. AC Mesure du c.a. sélectionnée

9.

Diode

10. Continuité

11. Mesure manuelle de la plage activée

12. µ Micro (10

-6

)

13. A Ampères

14. m Milli (10-3)

15. V Volts

16. M Méga (106)

17. k Kilo (103)

18. Ω Ohms

19. Surcharge (Affichage graphique
à barres)

20. I Élément de graphique à barres

21. Pile faible ou déchargée

22. – Indicateur de polarité

23. OL Surcharge (affichage numérique)

6 7 8 9 10 11 12

20 19

13
14, 15

16–18

22

23

21

DM-70

37

1. Se reporter au tableau des réglages. Régler le sélecteur de façon appropriée, appuyer sur

RANGE (lorsque l’instruction en est donnée) et connecter les fils d’essai au compteur.

2. Se reporter aux mesures types pour des exemples d’utilisations types.

3. Vérifier l’appareil sur un circuit ou sur un composant connu.

• Si l’appareil ne fonctionne pas comme prévu sur un circuit dont le fonctionnement est
connu, remplacer les piles.

• Si l’appareil ne fonctionne toujours pas comme prévu, le renvoyer à Greenlee pour qu’il
soit réparé. Voir l’adresse indiquée sous la garantie.

4. Lire le circuit ou le composant à vérifier.

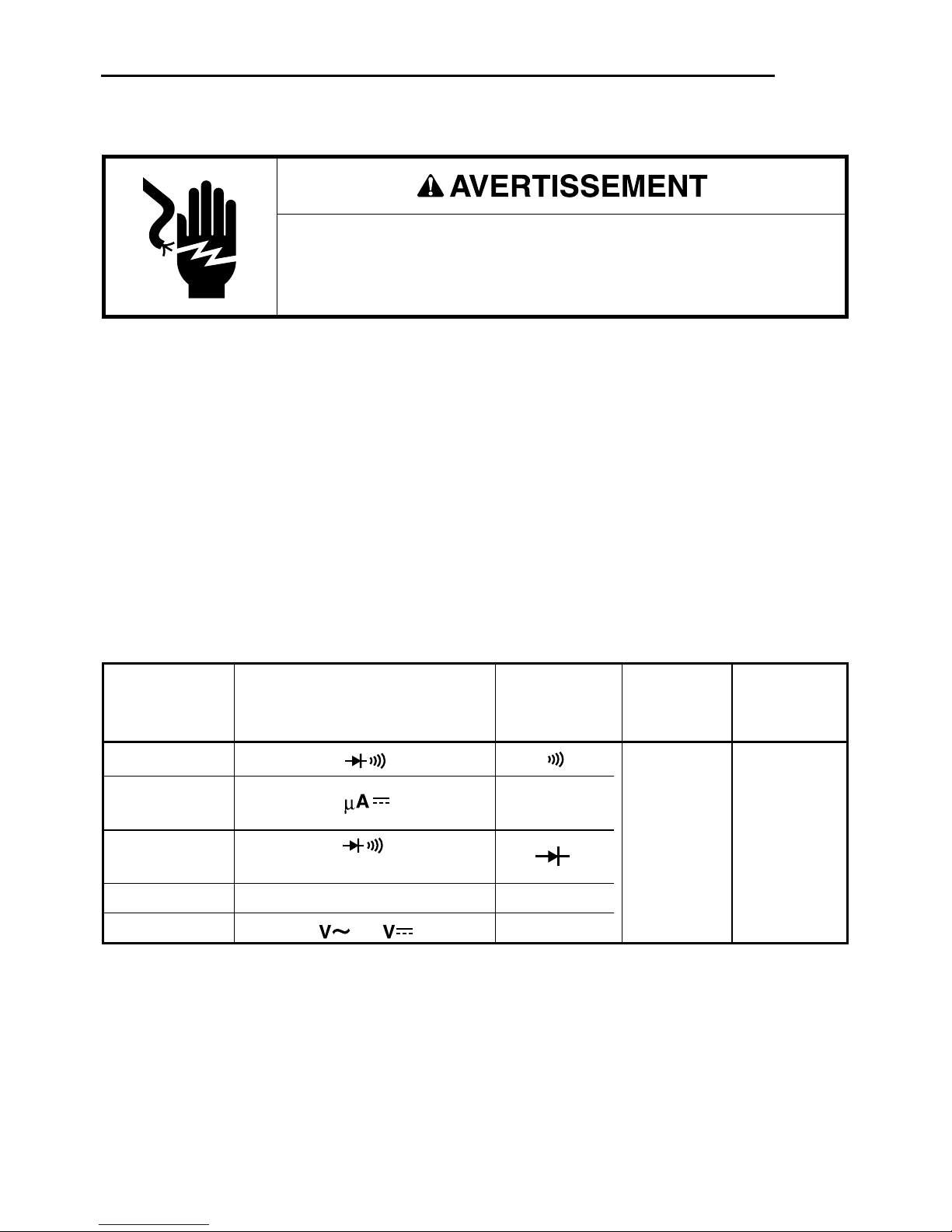

Tableau des réglages

Utilisation

Risques de décharge électrique :
Un contact avec des circuits sous tension peut entraîner des

blessures graves, voire mortelles.

*La tonalité indique la continuité. Le seuil est approximativement 15 Ω.

cette icône connecter et connecter

Pour mesurer régler le sélecteur

apparaît sur le fil le fil

cette valeur ... à ce symbole …

l’afficheur ... rouge à ... noir à ...

Continuité*

Rapport de

µA

(3 200 µA max.)

Diode

VΩµA COM

et appuyer une fois sur RANGE

Résistance ΩΩ

Tension ou V

38

Mesures types

Mesure de la tension

Mesure du courant

DM-70

39

Mesures types

Mesure de la résistance

Vérification de la continuité

Mesure des diodes

Polarisation inverse

Polarisation directe

40

Précision

Pour obtenir les conditions d’utilisation et les coefficients de température, consulter la section
sur les spécifications.

La précision est spécifiée comme suit : ± (un pourcentage de la lecture + une quantité fixe)
à 23 ºC ± 5 ºC (73,4 ºF ± 9 ºF), 0 à 80 % d’humidité relative.

Vérification de la diode

Plage de mesure : 3,200 V
Courant de vérification : < 1,5 mA
Circuit de tension ouvert : < 3,3 V c.c.

Continuité

La tonalité indique la continuité. Le seuil est approximativement 15 Ω.

Courant c.c.

Plage Précision Tension de consommation

320,0 µA ± (1,0 % + 0,2 µA)

3 mV/µA max.

3 200 µA ± (1,0 % + 2 µA)

Tension c.a.

Plage Précision Plage de fréquence Impédance d’entrée

3,200 V ± (1,5 % + 0,005 V) 40 à 300 Hz
32,00 V ± (1,5 % + 0,05 V)

10 MΩ,

320,0 V ± (1,5 % + 0,5 V) 40 à 500 Hz

100 pF nominal

600 V ± (1,5 % + 5 V)

Tension c.c.

Plage Précision Impédance d’entrée

320,0 mV ± (0,5 % + 0,2 mV)

3,200 V ± (0,5 % + 0,002 V)
32,00 V ± (0,5 % + 0,02 V) 10 MΩ
320,0 V ± (0,5 % + 0,2 V)

600 V ± (0,5 % + 2 V)

Résistance

Plage Précision Tension de circuit ouvert

320,0 Ω± (1,0 % + 0,4 Ω)
3,200 kΩ± (0,8 % + 0,002 kΩ)
32,00 kΩ± (0,8 % + 0,02 kΩ)

Approximativement

320,0 kΩ± (0,8 % + 0,2 kΩ)

1,3 V.c.c.

3,200 MΩ± (0,8 % + 0,002 MΩ)
32,00 MΩ± (2,0 % + 0,05 MΩ)

DM-70

41

Spécifications

Affichage : 3-2/3 chiffres sur écran à cristaux liquides (compte maximum de 3 200) avec

graphique à barres de 65 segments
Polarité : Automatique
Taux d’échantillonnage :

Afficheur numérique : 2 par seconde

Afficheur de graphique à barres : 12 par seconde
Coefficient de température : Nominal 0,15 x (précision spécifiée) par °C au-dessous de 18 °C

ou au-dessus de 28 °C
Mise hors tension automatique : Après 10 minutes d’inactivité
Conditions d’utilisation :

0 à 30 °C (32 à 86 °F), 0 à 80 % d’humidité relative (sans condensation)

30 à 40 °C (86 à 104 °F), 0 à 75 % d’humidité relative (sans condensation)

40 à 50 °C (104 à 122 °F), 0 à 45 % d’humidité relative (sans condensation)

Altitude : 2 000 m (6 500 pi) maximum

Utilisation à l’intérieur uniquement
Conditions d’entreposage : –20 à 60 °C (–4 à 140 °F), 0 à 80 % d’humidité relative (sans

condensation)

Enlever la pile.
Pile : deux piles de 1,5 volt (AAA, NEDA 24 A ou IEC LR03)
Degré de pollution : 2
Protection contre les surtensions pour la borne VΩµA : Catégorie III, 600 V c.a. et 600 V c.c.

42

Catégories d’installation de surtension

Ces définitions sont dérivées des normes internationales sur la sécurité pour la coordination
de l’isolation telle qu’elle s’applique à la mesure, au contrôle et à l’équipement de laboratoire.
Ces catégories de surtension sont expliquées plus en détail par la Commission
électrotechnique internationale ; se reporter à l’une de ces deux publications : IEC 1010-1 ou
IEC 60664.

Surtension, catégorie I

Niveau de signal. Pièces ou équipement électronique et de télécommunication. Par exemple,
les circuits électroniques protégés contre les courants transitoires, dans les photocopieurs et
les modems.

Surtension, catégorie II

Niveau local. Appareils, équipement portatif et les circuits dans lesquels ils sont branchés. Par
exemple, les appareils d’éclairage, les téléviseurs et les dérivations.

Surtension, catégorie III

Niveau de distribution. Les machines installées en permanence et les circuits auxquels elles
sont câblées. Par exemple, les systèmes de convoyeurs et les panneaux de disjoncteurs
principaux du système électrique d’un édifice.

Surtension, catégorie IV

Niveau d’alimentation principal. Lignes surélevées et autres systèmes de câbles. Par exemple,
les câbles, les multimètres, les transformateurs et autres équipements extérieurs appartenant
aux fournisseurs en électricité.

DM-70

43

Entretien

• Ne pas tenter de réparer cet appareil. Il ne comporte aucune pièce pouvant être
réparée.

• Ne pas exposer l’appareil à des températures ou à une humidité extrêmes.
Voir les spécifications.

L’inobservation de ces consignes peut endommager l’appareil et entraîner des
blessures.

1. Débrancher l’appareil du circuit. Mettre l’appareil hors tension.

2. Enlever la vis du couvercle arrière.

3. Retirer le couvercle arrière.

4. Remplacer les piles (suivre la polarité).

5. Replacer le couvercle et remettre la vis.

Nettoyage

Nettoyer régulièrement le boîtier avec un chiffon humide et un détergent doux. Ne pas utiliser
de produits abrasifs ou de solvants.

Remplacement des piles

Avant d’ouvrir le boîtier, retirer les fils d’essai du circuit et mettre l’appareil hors
tension.

L’inobservation de cette consigne peut entraîner des blessures graves, voire mortelles.

For technical assistance: 800/435-0786

Greenlee Textron / Subsidiary of Textron Inc.

4455 Boeing Drive, Rockford, IL 61109-2988 USA

Technical / Customer Service (International): 815/397-7070 • Fax: [phone]

Customer Service (North America): 800/435-0786 • Fax: [phone]

Canada Fax: [phone]

Lifetime Limited Warranty

Greenlee warrants to the original purchaser of these goods for use that these products will be free from defects in
workmanship and material for their useful life, excepting normal wear and abuse. This warranty is subject to the same
terms and conditions contained in Greenlee’s standard one-year limited warranty.

For all Test Instrument repairs, ship units Freight Prepaid to:
Greenlee Textron, 4411 Boeing Drive, Rockford, IL 61109-2932 USA.

Mark all packages: Attention TEST INSTRUMENT REPAIR. For items not covered under warranty (such as dropped,
abused, etc.), repair cost quote available upon request.

Note: Prior to returning any test instrument, please check replaceable batteries or make sure the battery is at full charge.

Garantía limitada de por vida

Greenlee garantiza al comprador original de estos productos para su uso que estos productos estarán libres de
defectos de mano de obra y materiales durante toda su vida útil, exceptuando el desgaste normal y el abuso. Esta
garantía está sujeta a los mismos términos y condiciones contenidos en la garantía estándar limitada de Greenlee de
un año de duración.

Para reparación de instrumentos de verificación, envíe las unidades con flete pagado a:
Greenlee Textron, 4411 Boeing Drive, Rockford, IL 61109-2932 EE. UU.

Marque todos los paquetes: Atención TEST INSTRUMENT REPAIR (Reparación de instrumentos de verificación). Para
artículos no cubiertos por la garantía (tales como los que se han dejado caer o han sido maltratados, etc.) se puede
cotizar el costo de la reparación a pedido.

Nota: Antes de enviar cualquier instrumento de verificación, revise por favor las pilas o asegúrese de que estén
totalmente cargadas.

Garantie à vie limitée

La société Greenlee garantit à l’acheteur d’origine de ces produits que ces derniers ne comportent aucun défaut
d’exécution ou de matériau pour la durée de leur vie utile, sauf l’usure normale. Cette garantie est assujettie aux mêmes
conditions que celles contenues dans les modalités et conditions de la garantie limitée standard d’un an de Greenlee.

Pour toutes les réparations d’instruments de mesure, expédiez l’appareil en port payé à l’adresse suivante :
Greenlee Textron, 4411 Boeing Drive, Rockford, IL 61109-2932, États-Unis.

Sur tous les colis, inscrivez : Attention : TEST INSTRUMENT REPAIR (Réparation d'instrument de mesure). Lorsque
les articles ne sont pas protégés par une garantie (comme si l’appareil est échappé, s’il est soumis à un usage abusif,
etc.), une soumission pour le prix de réparation sera présentée sur demande.

Remarque : Avant de renvoyer un appareil de mesure, vérifiez la pile et assurez-vous qu’elle est chargée au complet.
