Greenlee DM-50, DM-55 Instruction Manual

999 3790.5 © 2004 Greenlee Textron IM 1465 REV 1 1/

04

DM-50 • DM-55

Digital

Multimeters

Multimetros

Digitales

Multimetres
Numeriques

INSTRUCTION MANUAL

MANUAL DE INSTRUCCIONES

MANUEL D’INSTRUCTIONS

Read and understand all of the instructions and safety
information in this manual before operating or servicing
this tool.

Lea y entienda todas las instrucciones y la información
sobre seguridad que aparecen en este manual, antes de
manejar estas herramientas o darles mantenimiento.

Lire attentivement et bien comprendre toutes les
instructions et les informations sur la sécurité de ce manuel
avant d‘utiliser ou de procéder à l‘entretien de cet outil.

2

Description

The Greenlee DM-50 and DM-55 Digital Multimeters are hand-held
testing devices with the following measurement capabilities: AC and DC
voltage, DC current, and resistance. The units also check diodes.

The DM-50 also tests 1.5 V and 9 V batteries. The DM-55 also measures
temperature (K-type thermocouples) and verifies continuity. In addition,
the units feature a 3-1/2–digit LCD, manual range selection, overload
protection, and permanently connected leads and probes which can be
stored on the protective boot.

Safety

Safety is essential in the use and maintenance of Greenlee tools and
equipment. This instruction manual and any markings on the tool
provide information for avoiding hazards and unsafe practices related
to the use of this tool. Observe all of the safety information provided.

Purpose

This instruction manual is intended to familiarize all personnel with the
safe operation and maintenance procedures for Greenlee DM-50 and
DM-55 Digital Multimeters.

Keep this manual available to all personnel. Replacement manuals are
available upon request at no charge.

KEEP THIS MANUAL

All specifications are nominal and may change as design improvements
occur. Greenlee Textron shall not be liable for damages resulting from
misapplication or misuse of its products.

DM-50 • DM-55

3

Important Safety Information

This symbol is used to call your attention to hazards or unsafe
practices which could result in an injury or property damage.
The signal word, defined below, indicates the severity of the
hazard. The message after the signal word provides information
for preventing or avoiding the hazard.

SAFETY ALERT SYMBOL

Immediate hazards which, if not avoided, WILL result in severe
injury or death.

Hazards which, if not avoided, COULD result in severe injury or
death.

Hazards or unsafe practices which, if not avoided, MAY result in
injury or property damage.

4

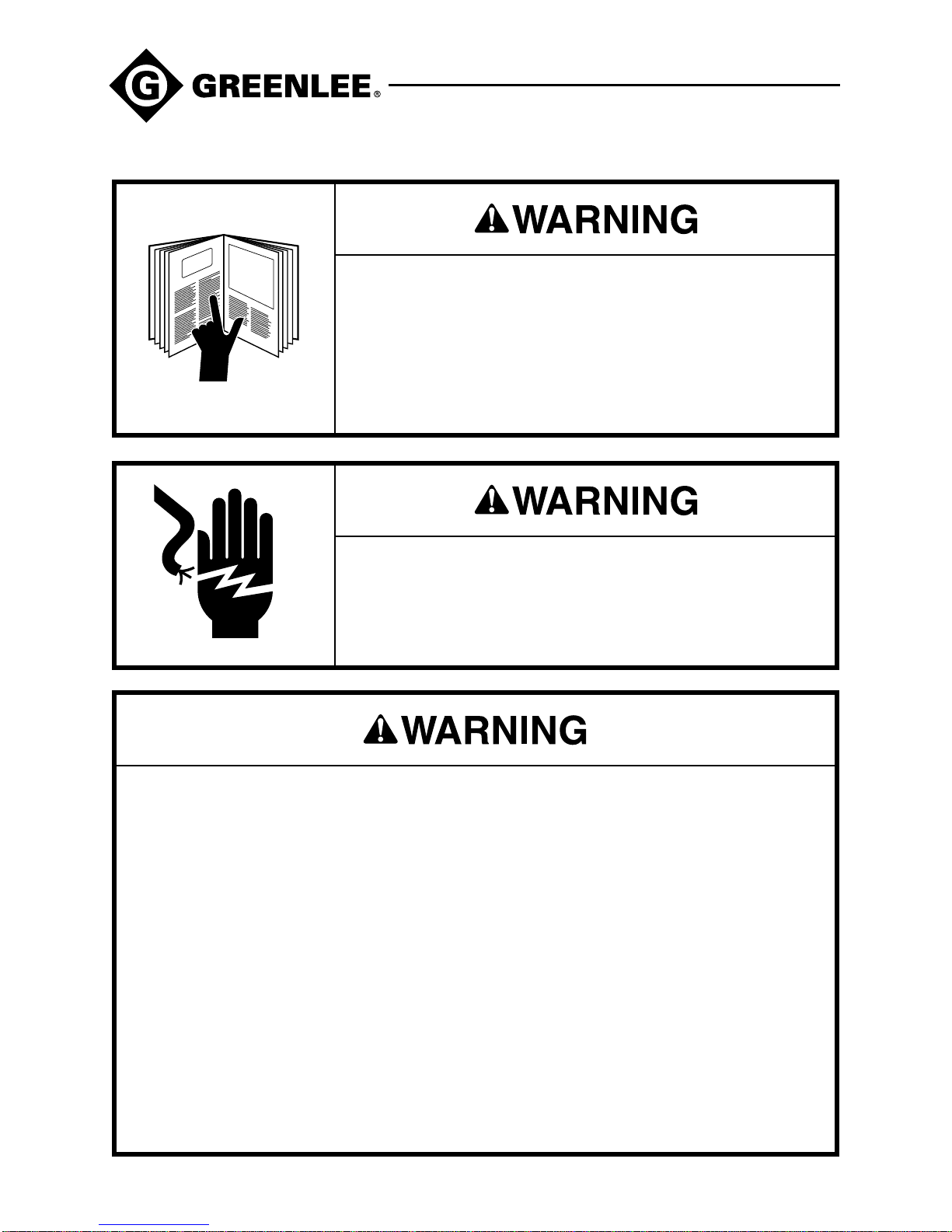

Read and understand this material before
operating or servicing this equipment. Failure
to understand how to safely operate this tool
could result in an accident causing serious
injury or death.

Important Safety Information

Electric shock hazard:
Contact with live circuits could result in

severe injury or death.

Electric shock and fire hazard:

• Do not expose this unit to rain or moisture.

• Do not use the unit if it is wet or damaged.

• Inspect the test leads before use. They must be clean and dry,
and the insulation must be in good condition.

• Use this unit for the manufacturer’s intended purpose only, as
described in this manual. Any other use can impair the protection
provided by the unit.

Failure to observe these warnings could result in severe injury or
death.

DM-50 • DM-55

5

Important Safety Information

Electric shock hazard:

• Do not apply more than the rated voltage between any two input
terminals, or between any input terminal and earth ground.

• Do not contact the test lead tips or any uninsulated portion of
the accessory.

Failure to observe these warnings could result in severe injury or
death.

• Do not operate with the case open.

• Before opening the case, remove the test leads from the circuit
and shut off the unit.

Failure to observe these warnings could result in severe injury or
death.

The fuse is an integral part of the overvoltage protection. When
fuse replacement is necessary, see Specifications for the correct
type, size and capacity. Using any other type of fuse will void the
overvoltage protection rating of the unit.

Failure to observe this warning could result in severe injury or
death.

6

Important Safety Information

• Unless measuring voltage or current, shut off and lock out
power. Make sure that all capacitors are discharged. Voltage
must not be present.

• Set the selector and connect the test leads so that they
correspond to the intended measurement. Incorrect settings or
connections can result in a blown fuse.

• Using this unit near equipment that generates electromagnetic
interference can result in unstable or inaccurate readings.

• Do not attempt to repair this unit. It contains no user-serviceable
parts.

• Do not expose the unit to extremes in temperature or high
humidity. See Specifications.

Failure to observe these precautions may result in injury and can
damage the unit.

Do not change the measurement function or range while the test
leads are connected to a component or circuit.

Failure to observe this precaution may result in injury and can
damage the unit.

DM-50 • DM-55

7

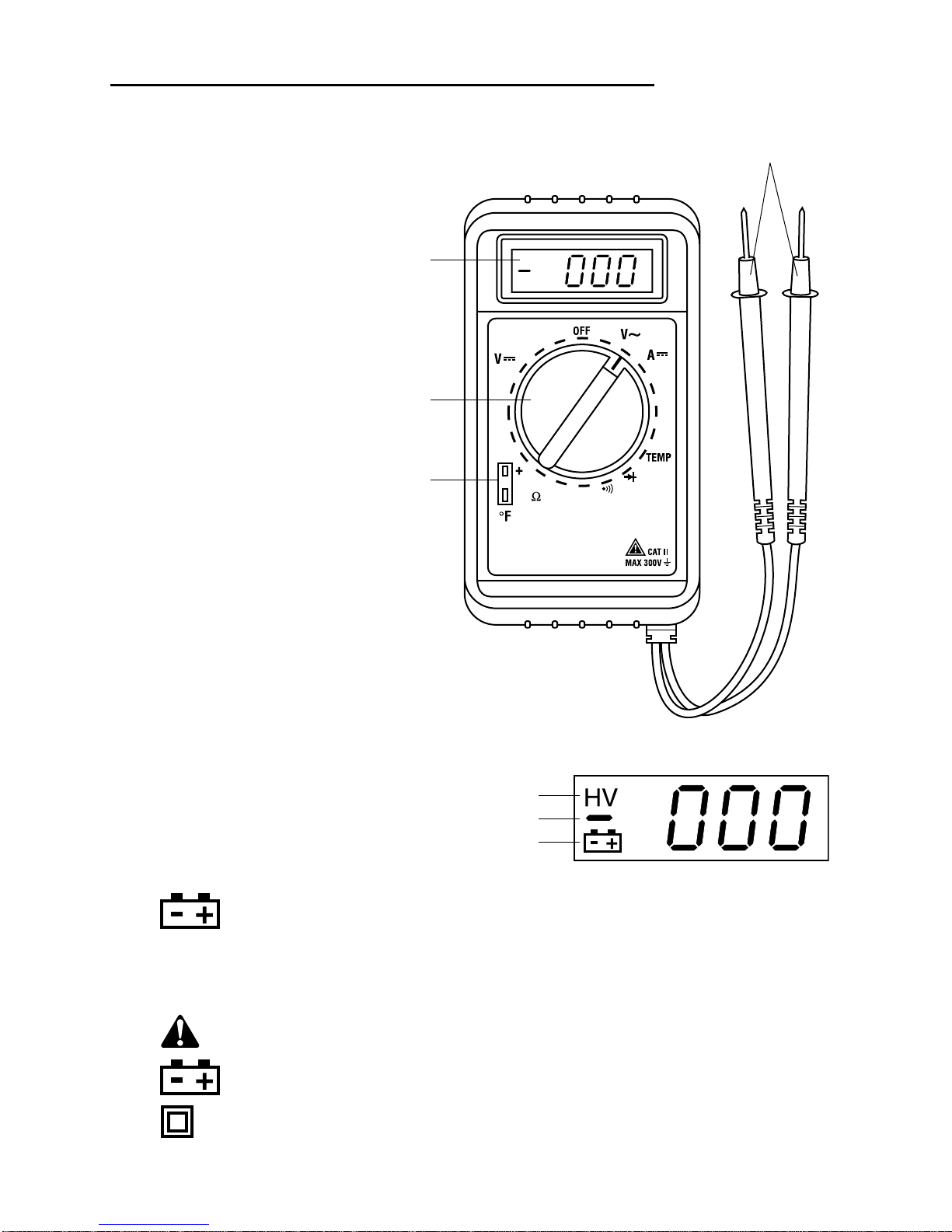

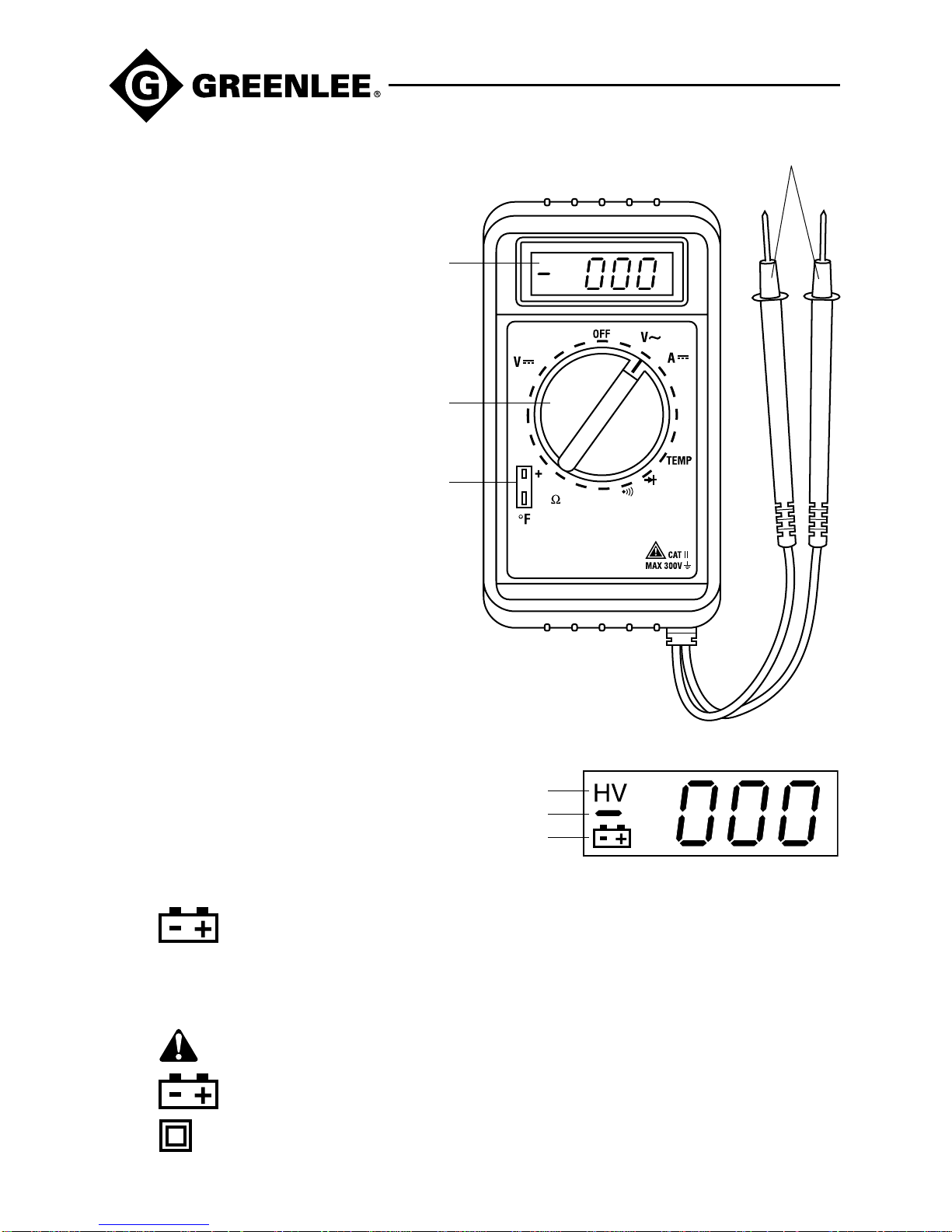

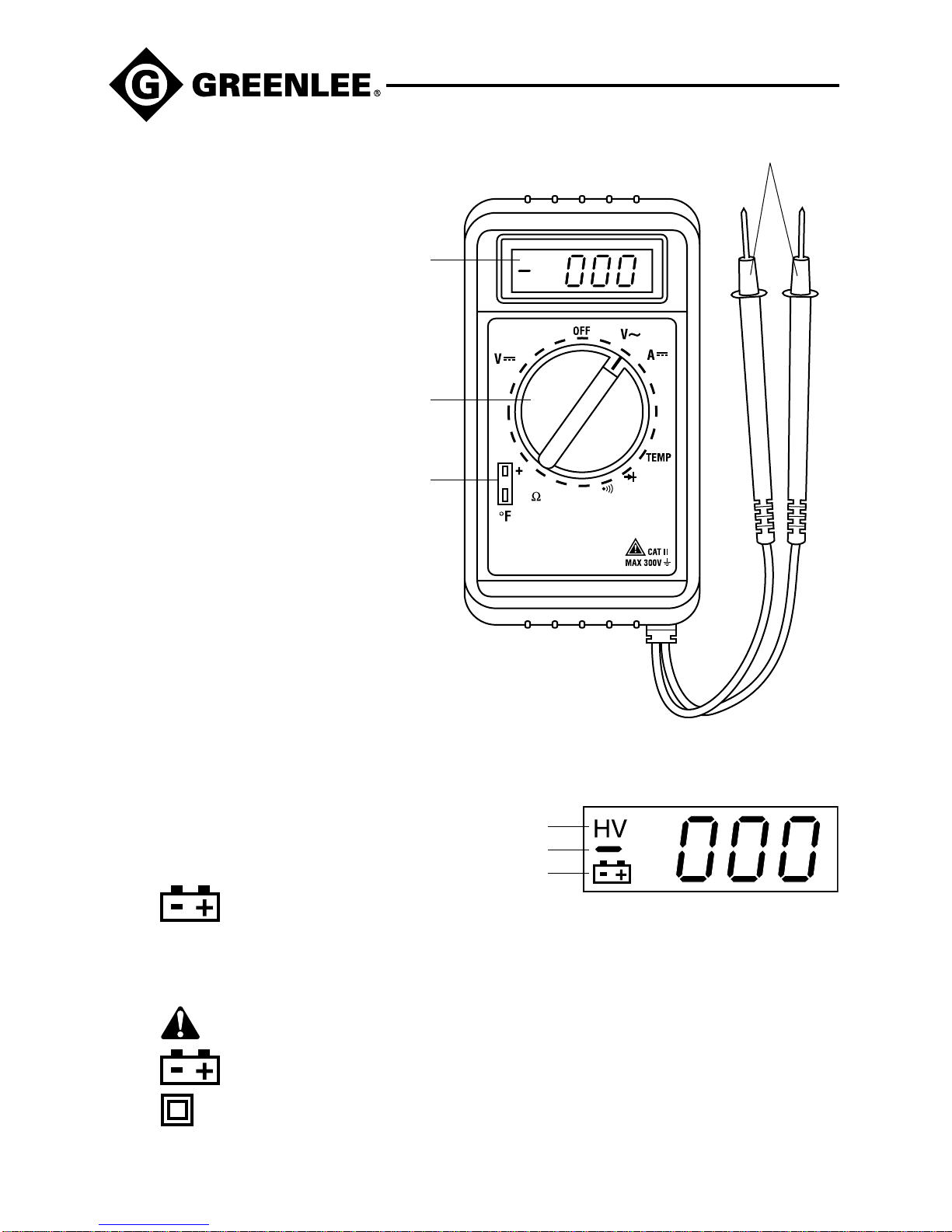

Identification

1. Display

2. Selector to select a
function or turn
power off

3. Thermocouple input
for K-type thermo­couple (DM-55 only)

4. Permanently
attached test leads
and probes

Display Icons

5. HV 200.0 V or 300 V AC
or DC range selected
(DM-50 only)

6. – Polarity

7. Low battery

Symbols on the Unit

Warning—Read the instruction manual
Battery
Double insulation

3

4

2

1

5
6
7

8

Electric shock hazard:
Contact with live circuits could result in

severe injury or death.

Operation

1. Set the selector according to the Settings Table.
Start with the highest measurement setting.

2. See Typical Measurements for illustrations of typical uses.

3. Test the unit on a known functioning circuit or component.

• If the unit does not function as expected on a known functioning

circuit, replace the battery and/or fuse.

• If the unit still does not function as expected, send the unit to

Greenlee for repair. See the address shown under Warranty.

4. Take the reading from the circuit or component to be tested. If the
resolution is not satisfactory, remove the leads from the circuit and
change to the next lower range.

DM-50 • DM-55

9

Operation (cont’d)

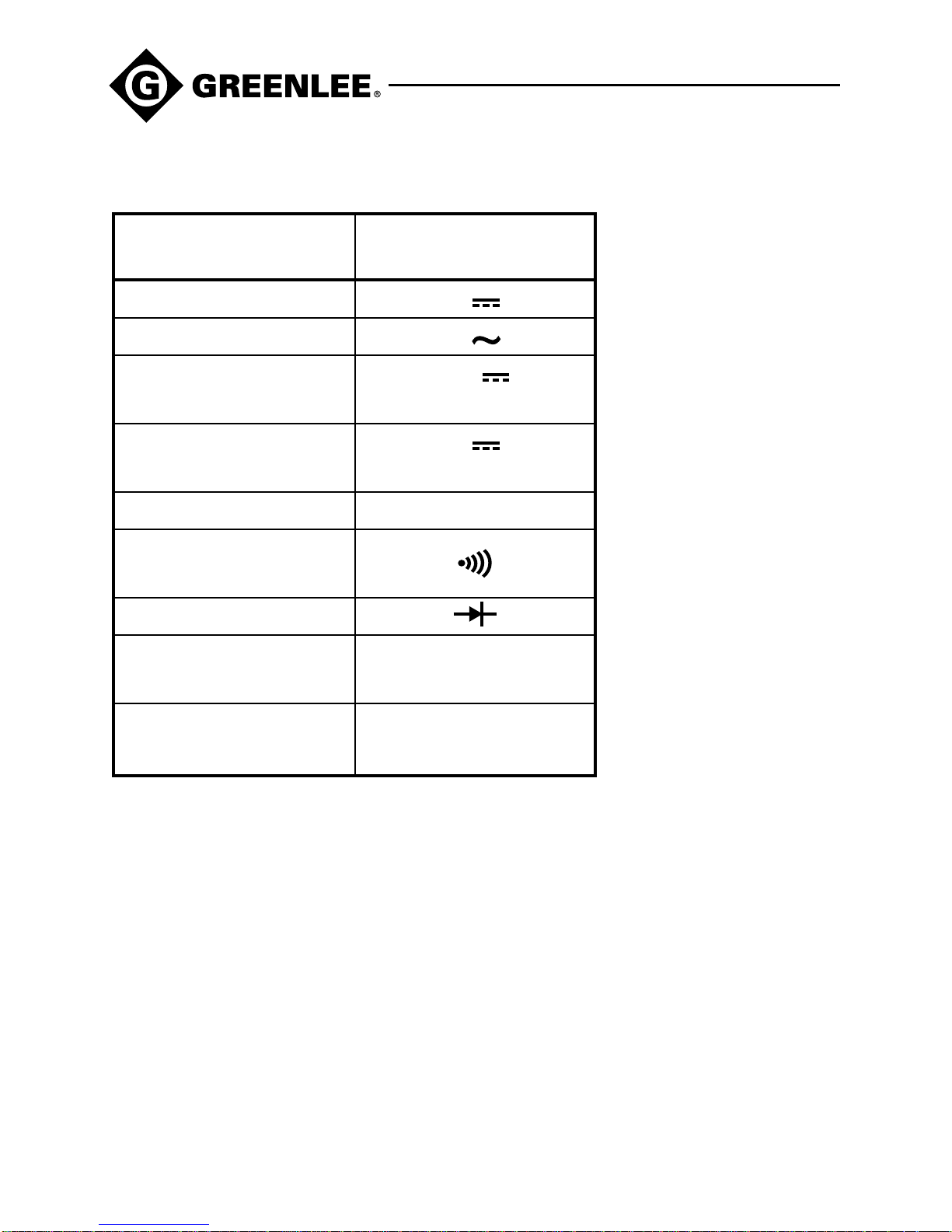

Settings Table

* Connect the unit in series with the test object and then

switch the test object on.

** Tone sounds if the measured resistance is less than

approximately 30 Ω.

*** The DM-55 has a built in sensor that measures ambient

temperature and operates in the range of 32 °F to 104 °F.
An external K-type thermocouple can be plugged into the
thermocouple input. See the Accuracy section for ranges
and accuracies.

To measure this set the selector

characteristic … to this symbol …

DC Voltage V
AC Voltage V

DC Current*

mA

(DM-50)

DC Current*

A

(DM-55)

Resistance Ω

Continuity**

(DM-55)

Diode

Battery

BATT TEST

(DM-50)

Temperature***

TEMP

(DM-55)

10

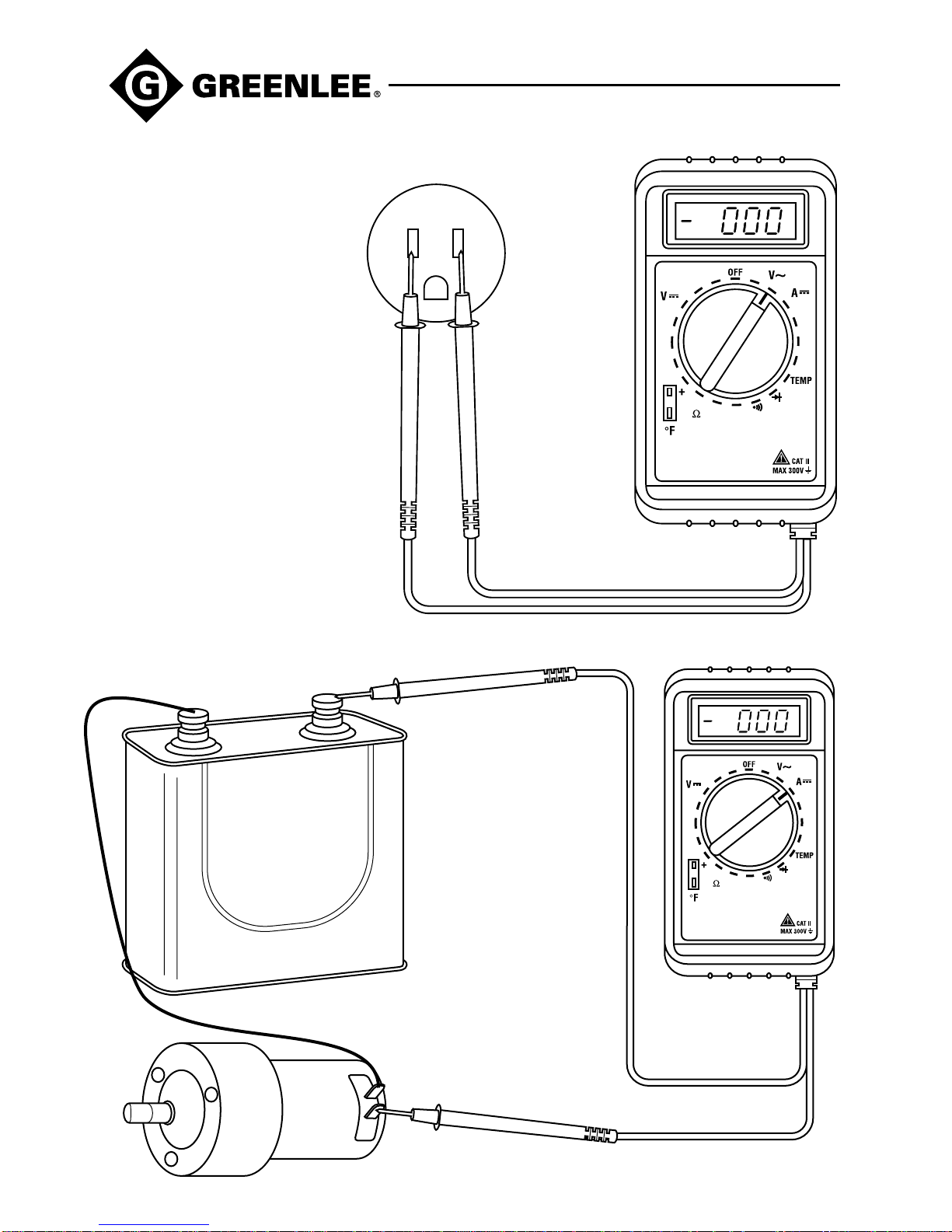

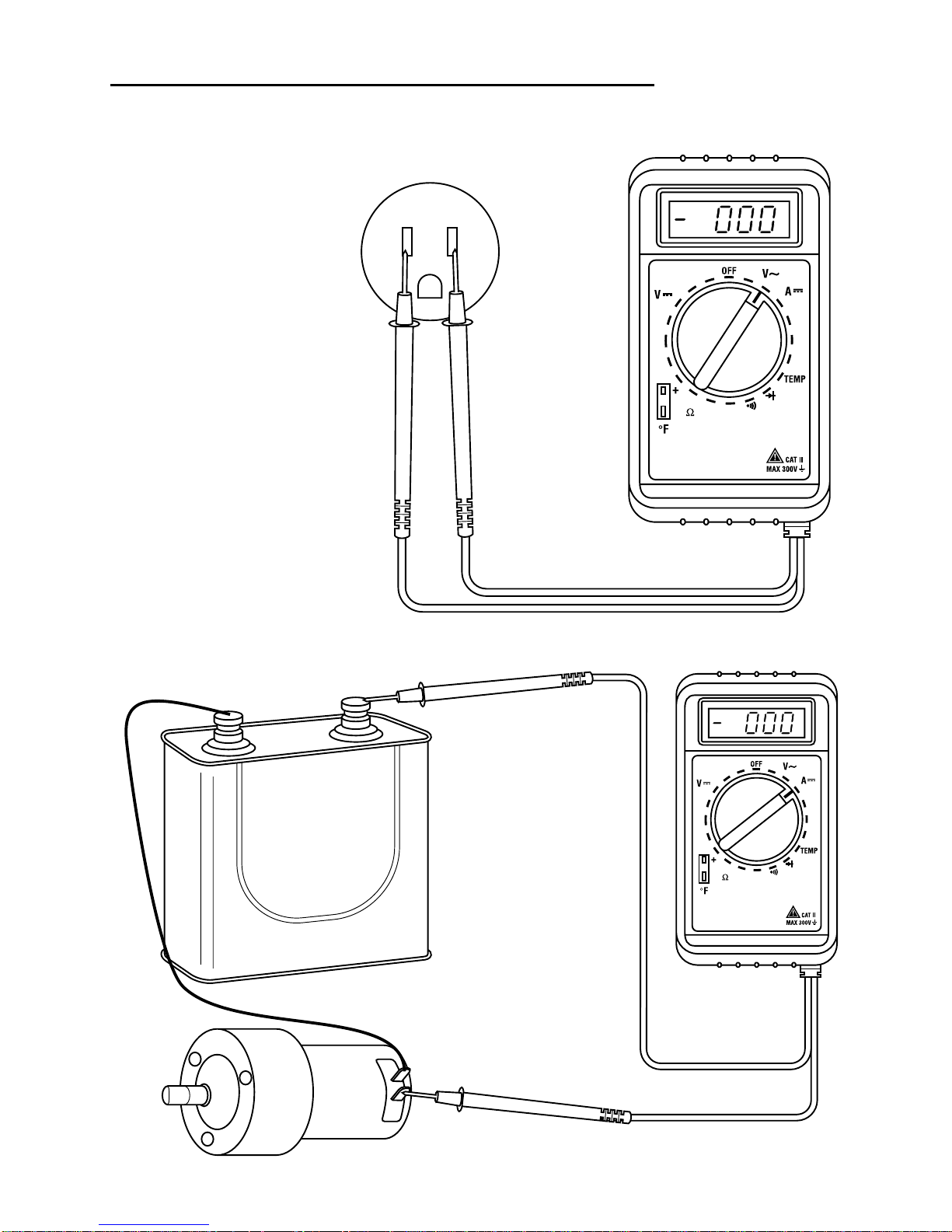

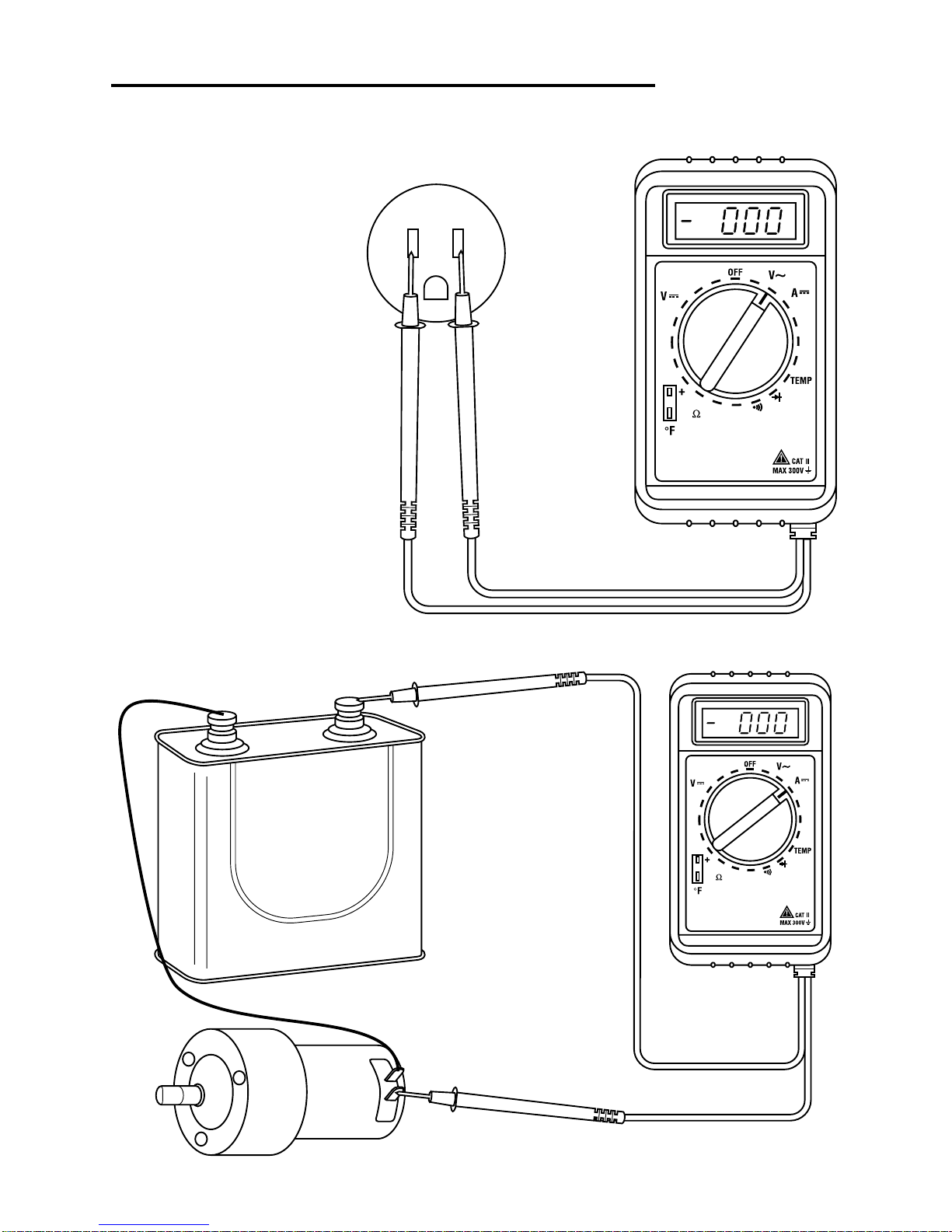

Typical Measurements

Current Measurement

Voltage
Measurement

DM-50 • DM-55

11

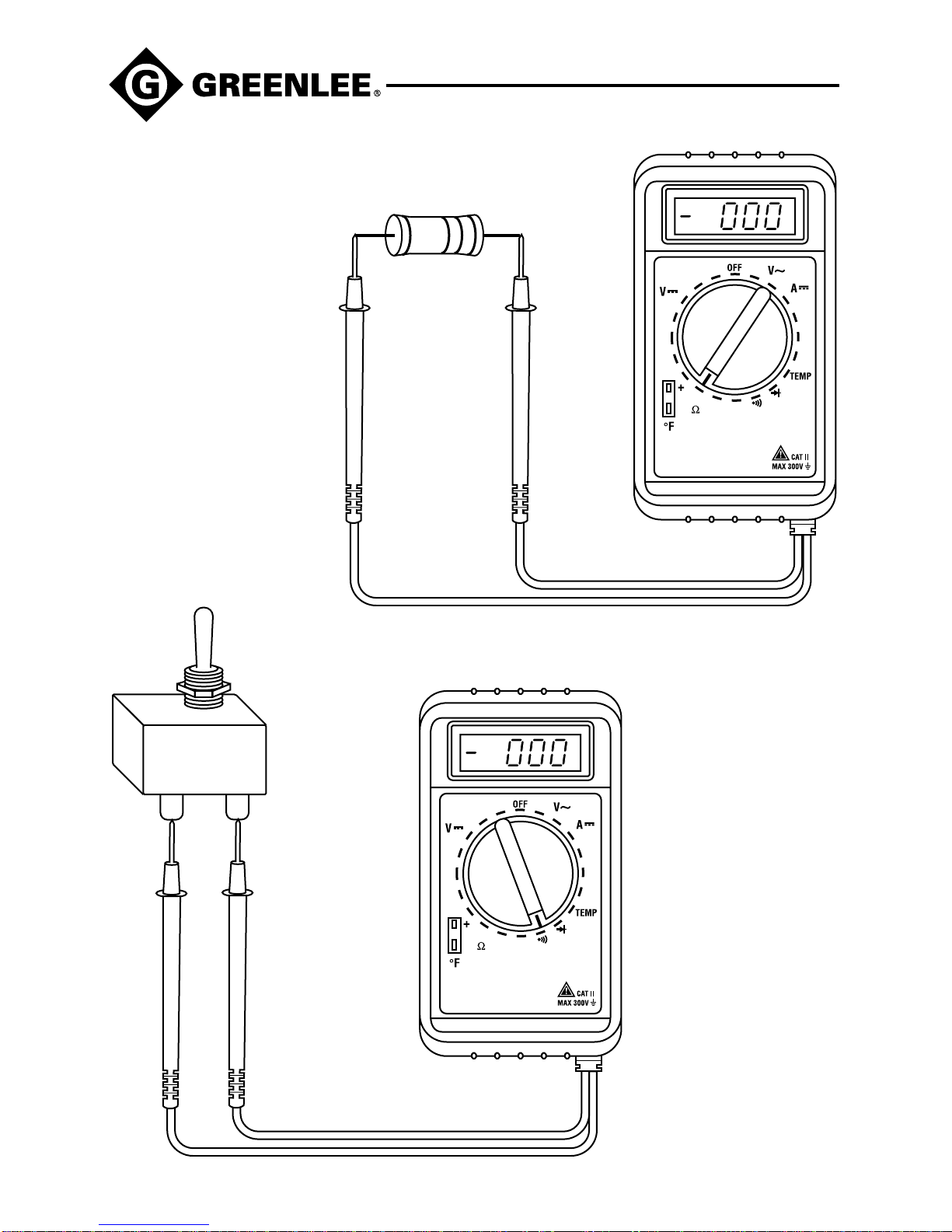

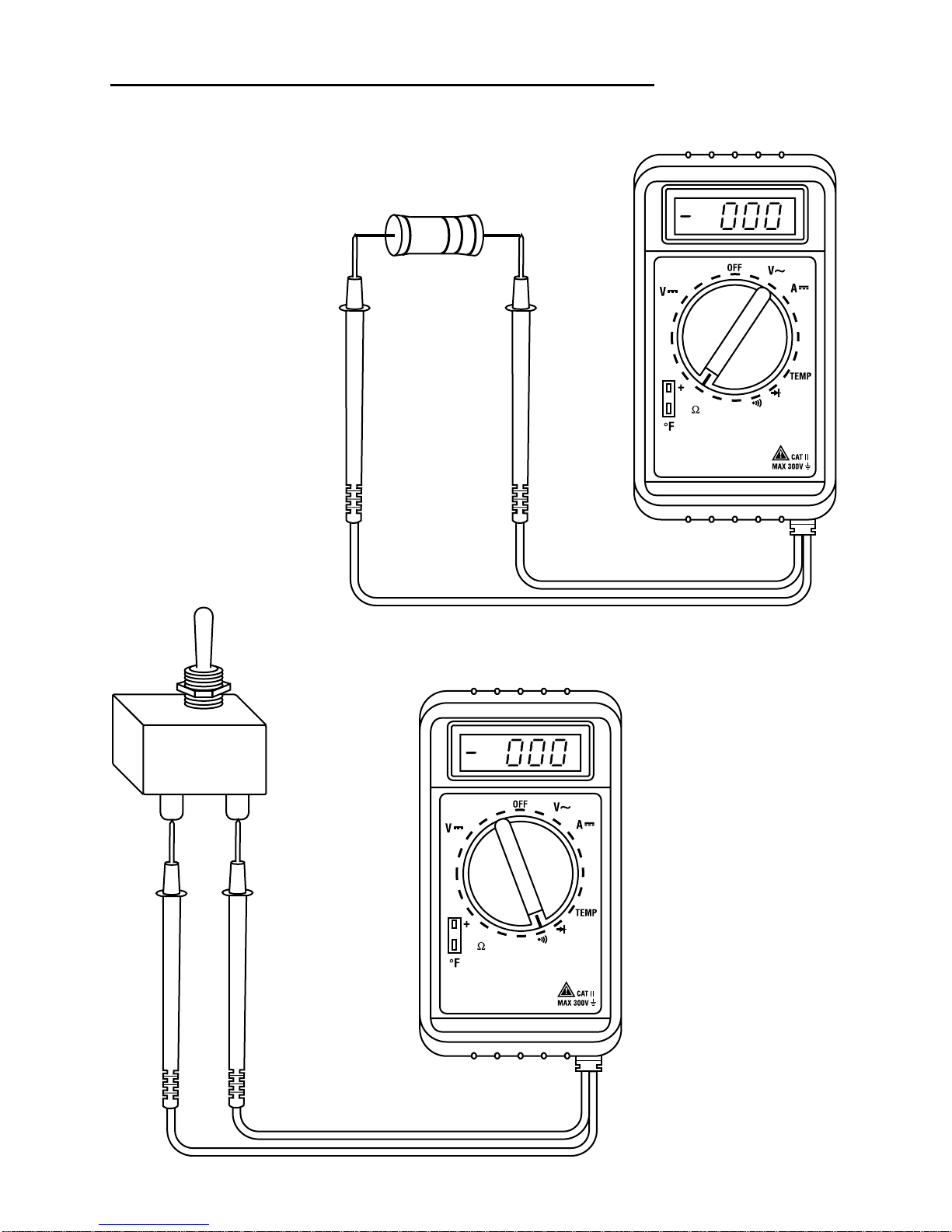

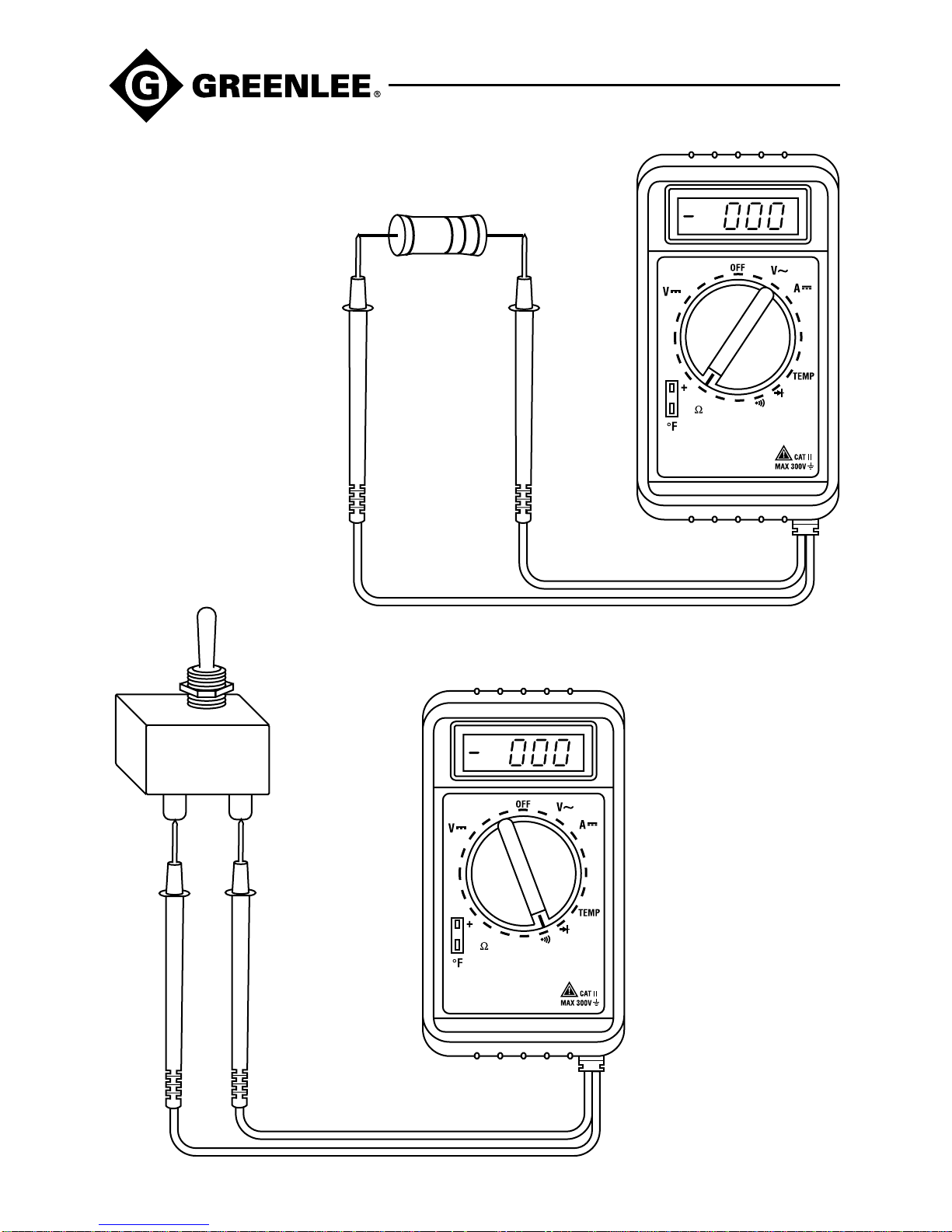

Typical Measurements

Continuity
Check

Resistance
Measurement

12

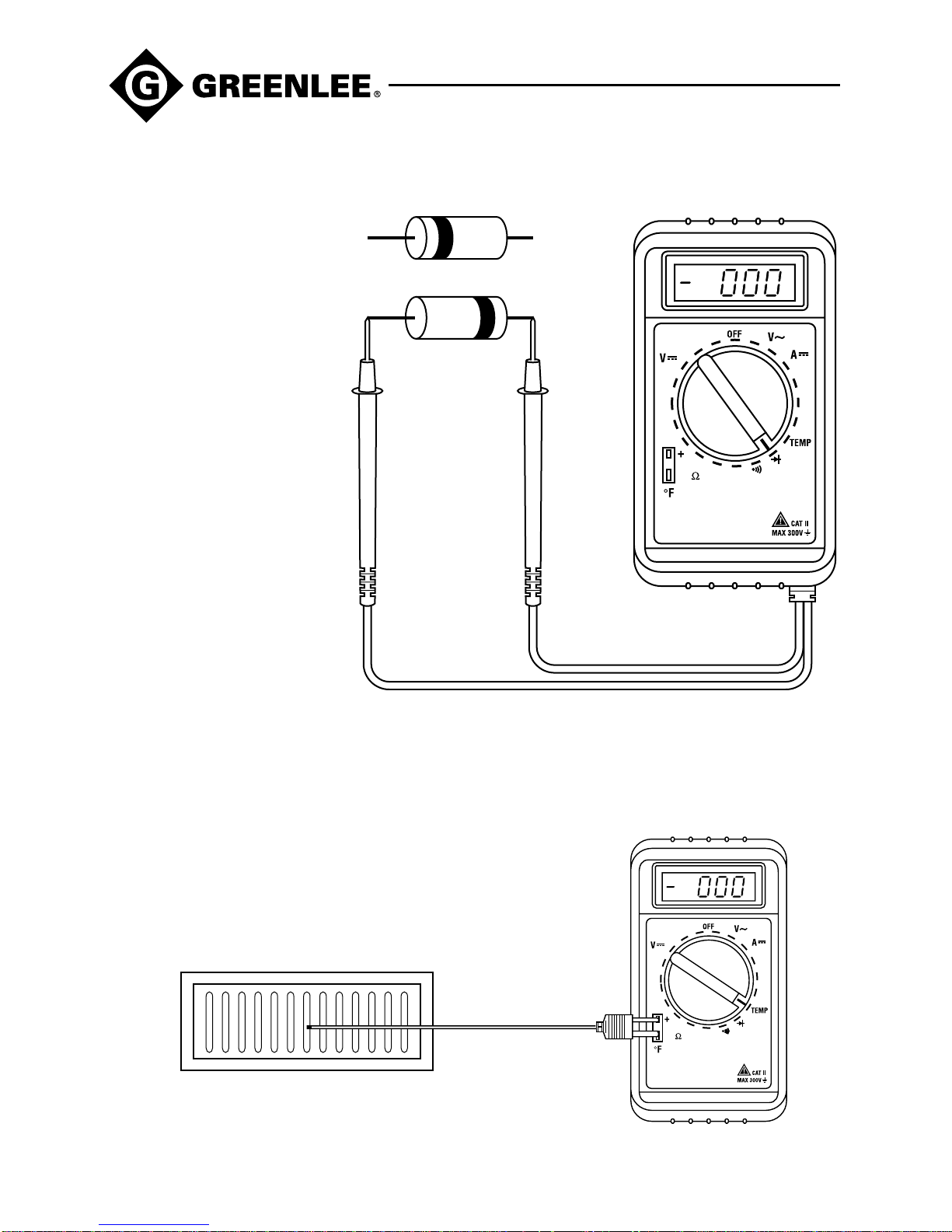

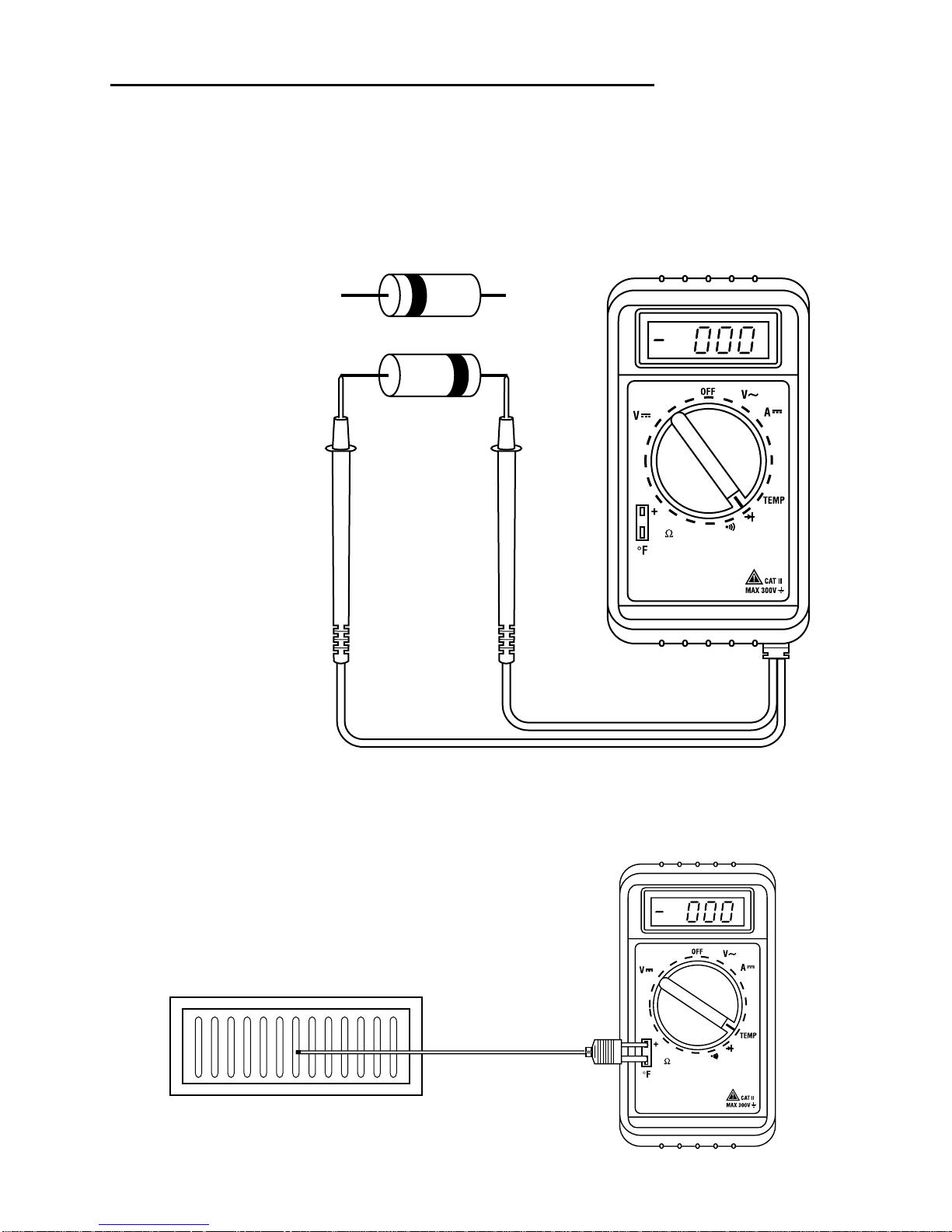

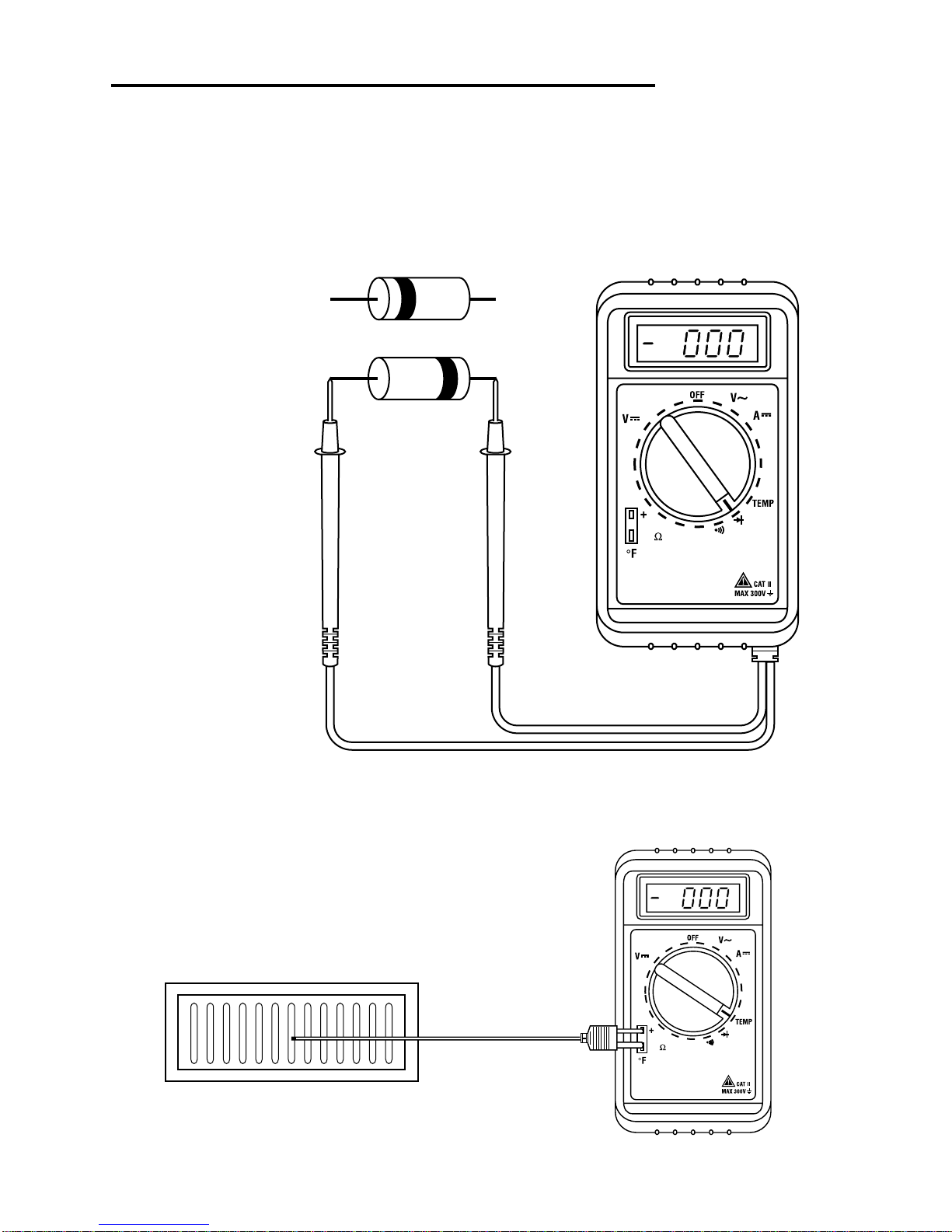

Typical Measurements

Temperature Measurement

Diode
Measurement

Reverse Bias

Forward Bias

Red

Probe

DM-50 • DM-55

13

Accuracy

See the Specifications section for operating conditions.
Accuracy is specified as follows: ± (a percentage of the reading + a

fixed amount) at 23 °C ± 5 °C (73.4 °F ± 9 °F), 0% to 80% relative
humidity.

AC Voltage (450 kΩ impedance)

DC Voltage (1 MΩ impedance)

Model Range Accuracy Overload Protection

DM-50

200.0 V ± (1.5% + 0.4 V)

300 VDC/300 V RMS

DM-55

300 V ± (2.0% + 4 V)

AC

Model Range Accuracy Overload Protection

2.000 V ± (1.2% + 0.002 V)

DM-50

20.00 V ± (1.2% + 0.02 V)

200.0 V ± (1.2% + 0.2 V)
300 V ± (1.5% + 2 V)

300 VDC/300 V RMS

200.0 mV ± (1.2% + 0.2 mV) AC
2000 mV ± (1.2% + 2 mV)

DM-55 20.00 V ± (1.2% + 0.02 V)

200.0 V ± (1.2% + 0.2 V)
300 V ± (1.9% + 2 V)

14

Accuracy (cont’d)

DC Current

Resistance

Model Range Accuracy Overload Protection

2.000 kΩ± (1.5% + 0.005 kΩ)

DM-50

20.00 kΩ± (1.5% + 0.05 kΩ)

200.0 kΩ± (1.5% + 0.5 kΩ)

2.000 MΩ± (2.0% + 0.004 MΩ)

200.0 Ω± (1.5% + 0.5 Ω) 250 V AC/DC
2000 Ω± (1.5% + 5 Ω)

DM-55 20.00 kΩ± (1.5% + 0.05 kΩ)

200.0 kΩ± (1.5% + 0.5 kΩ)
2000 kΩ± (2.0% + 4 kΩ)

Model Range Accuracy Overload Protection

DM-50 200.0 mA ± (2.5% + 0.4 mA)

200.0 µA ± (2.5% + 0.4 µA)

Fuse

DM-55

2000 µA ± (2.5% + 4 µA) 200 mA/250 V F

20.00 mA ± (2.5% + 0.04 mA)

200.0 mA ± (2.5% + 0.4 mA)

DM-50 • DM-55

15

Accuracy (cont’d)

Temperature (measures in °F)

*The accuracy information for temperature is for the meter only.

Diode Test

Test Current: Approximately 1.0 mA
Test Voltage:

DM-50: Maximum 2.8 V
DM-55: Maximum 2.3 V

Continuity Test (DM-55)

Threshold: Tone sounds if the measured resistance is less than

approximately 30 Ω.

Battery Test (DM-50)

Test Current: Approximately 14 mA for 1.5 V, 8 mA for 9 V
Accuracy: ± (5% + 0.1 V)

Model Range Accuracy*

32 °F to 104 °F not

(internal sensor) specified

DM-55

–40 °F to 752 °F ± (2.5% + 9 °F)

752 °F to 1832 °F ± (2.5% + 18 °F)

16

Specifications

Display: 3-1/2–digit LCD (1999 maximum count)
Overrange Indication: “1” appears on the left side of the display
Polarity Indication: “–” appears for negative values
Sampling Rate: Approximately 2.5 per second
Fuse: 200 mA/250 V F, interrupting rating 1.5 kA, 5 x 20 mm
Overvoltage Protection Category:

+ Terminal: Category II, 300 VAC and 300 VDC

Operating Conditions: 0 °C to 40 °C (32 °F to 104 °F),

0% to 80% relative humidity
Elevation: 2000 m (6500') maximum
Indoor use only

Storage Conditions: –20 °C to 55 °C (–4 °F to 131 °F),

0% to 80% relative humidity

Remove battery
Pollution Degree: 2
Battery: 9 V battery (NEDA 1604, JIS 006P or IEC 6LR61)

DM-50 • DM-55

17

Overvoltage Installation Categories

These definitions were derived from the international safety standard
for insulation coordination as it applies to measurement, control, and
laboratory equipment. These overvoltage categories are explained in
more detail by the International Electrotechnical Commission; refer to
either of their publications: IEC 1010-1 or IEC 60664.

Overvoltage Category I

Signal level. Electronic and telecommunication equipment, or parts
thereof. Some examples include transient-protected electronic circuits
inside photocopiers and modems.

Overvoltage Category II

Local level. Appliances, portable equipment, and the circuits they are
plugged into. Some examples include light fixtures, televisions and long
branch circuits.

Overvoltage Category III

Distribution level. Permanently installed machines and the circuits they
are hard-wired to. Some examples include conveyor systems and the
main circuit breaker panels of a building’s electrical system.

Overvoltage Category IV

Primary supply level. Overhead lines and other cable systems. Some
examples include cables, meters, transformers and other exterior
equipment owned by the power utility.

18

Maintenance

• Do not attempt to repair this unit. It contains no user-serviceable
parts.

• Do not expose the unit to extremes in temperature or high
humidity. See Specifications.

Failure to observe these precautions may result in injury and can
damage the unit.

Battery and Fuse Replacement

Before opening the case, remove the test leads from the circuit
and shut off the unit.

Failure to observe this warning could result in severe injury or
death.

1. Disconnect the unit from the circuit.

2. Turn the unit off.

3. Remove the screws from the back cover.

4. Remove cover.

5. Replace the battery (observe polarity) and/or fuse.

6. Replace the back cover and screws.

Cleaning

Periodically wipe the case with a damp cloth and mild detergent; do not
use abrasives or solvents.

DM-50 • DM-55

19

Descripción

Los Multímetros digitales modelos DM-50 y DM-55 de Greenlee son
instrumentos de verificación capaces de efectuar los siguientes tipos de
mediciones: tensión alterna y continua, corriente continua, y resistencia.
Estas unidades son de bolsillo y caben perfectamente en la palma de la
mano. Estas unidades también sirven para verificar diodos.

El modelo DM-50 igualmente verifica pilas de 1,5V y 9V. Además, el modelo
DM-55 es capaz de efectuar mediciones de temperatura (con termocuplas
tipo “K”), y verificar continuidad. Asimismo, las unidades incluyen una
pantalla LCD de 3-1/2 dígitos, selección manual de escala, protección contra
sobrecargas, además de sondas y cables de prueba permanentemente
conectados que pueden almacenarse en el accesorio protector.

Acerca de la seguridad

Es fundamental observar métodos seguros al utilizar y dar mantenimiento
a las herramientas y equipo Greenlee. Este manual de instrucciones y todas
las marcas que ostenta la herramienta le ofrecen la información necesaria
para evitar riesgos y hábitos poco seguros relacionados con su uso. Siga
toda la información sobre seguridad que se proporciona.

Propósito de este manual

Este manual de instrucciones tiene como propósito familiarizar a todo el
personal con los procedimientos de operación y mantenimiento seguros
para los Multímetros digitales modelos DM-50 y DM-55 de Greenlee.

Manténgalo siempre al alcance de todo el personal. Puede obtener copias
adicionales de manera gratuita, previa solicitud.

CONSERVE ESTE MANUAL

Todas las especificaciones son nominales y pueden cambiar conforme tengan
lugar mejoras de diseño. Greenlee Textron no se hace responsable de los daños
que puedan surgir de la mala aplicación o mal uso de sus productos.

20

Importante Información sobre Seguridad

Este símbolo se utiliza para indicar un riesgo o práctica poco segura
que podría ocasionar lesiones o daños materiales. Cada uno de los
siguientes términos denota la gravedad del riesgo. El mensaje que
sigue a dichos términos le indica cómo puede evitar o prevenir ese
riesgo.

SÍMBOLO DE ALERTA
SOBRE SEGURIDAD

Peligros inmediatos que, de no evitarse, OCASIONARÁN graves
lesiones o incluso la muerte.

Peligros que, de no evitarse, PODRÍAN OCASIONAR graves lesiones
o incluso la muerte.

Peligro o prácticas peligrosas que, de no evitarse, PUEDEN
OCASIONAR lesiones o daños materiales.

DM-50 • DM-55

21

Lea y entienda este documento antes de manejar
esta herramienta o darle mantenimiento. Utilizarla
sin comprender cómo manejarla de manera segura
podría ocasionar un accidente, y como resultado
de éste, graves lesiones o incluso la muerte.

Importante Información sobre Seguridad

Peligro de electrocución:
El contacto con circuitos activados podría

ocasionar graves lesiones o incluso la muerte.

Peligro de electrocución e incendio:

• No exponga esta unidad ni a la lluvia ni a la humedad.

• No utilice esta unidad si se encuentra mojada o dañada.

• Revise minuciosamente los cables de prueba antes de utilizarlos.
Deberán estar limpios y secos, y su forro aislante deberá hallarse
en buenas condiciones.

• Utilícela únicamente para el propósito para el que ha sido diseñada
por el fabricante, tal como se describe en este manual. Cualquier otro
uso puede menoscabar la protección proporcionada por la unidad.

De no observarse estas advertencias podrían sufrirse graves lesiones o
incluso la muerte.

22

Importante Información sobre Seguridad

Peligro de electrocución:

• No aplique más del voltaje nominal entre dos terminales de entrada
cualesquiera, o entre una terminal de entrada cualquiera y una
conexión a tierra.

• No toque las puntas de los cables de prueba ni ninguna parte del
accesorio que carezca de forro aislante.

De no observarse estas advertencias podrían sufrirse graves lesiones
o incluso la muerte.

• No haga funcionar esta unidad con la caja abierta.

• Antes de abrir la caja, retire del circuito los cables de prueba y
apague la unidad.

De no observarse estas advertencias podrían sufrirse graves lesiones
o incluso la muerte.

El fusible es una parte integral para la protección contra sobreten­sión. Cuando sea necesario reemplazarlo, consulte la sección
“Especificaciones” para saber qué tipo, tamaño y capacidad debe
tener. Utilizar cualquier otro tipo de fusible anulará la clasificación
de protección de sobretensión de la unidad.

De no observarse esta advertencia podrían sufrirse graves lesiones
o incluso la muerte.

DM-50 • DM-55

23

Importante Información sobre Seguridad

• A menos que vaya a medir tensión o corriente, apague y bloquee
la energía. Asegúrese de que todos los condensadores estén
totalmente sin carga. No debe haber tensión alguna.

• Coloque el interruptor de selección y conecte los cables de prueba
de modo que correspondan al tipo de medición que se desea
efectuar. Si se colocan o se conectan incorrectamente puede
quemarse un fusible.

• Al utilizar esta unidad cerca de equipo que genere interferencia
electromagnética quizá se obtenga una lectura inexacta e inestable.

• No intente reparar esta unidad, ya que contiene partes que deben
recibir mantenimiento por parte de un profesional.

• No exponga la unidad a ambientes de temperatura extrema o altos
niveles de humedad; consulte las “Especificaciones”.

De no observarse estas precauciones podrían sufrirse lesiones o daños
a la unidad.

No cambie la función de medición ni la escala mientras los cables
de prueba se encuentren conectados a un componente o circuito.

De no observarse esta precaución podrían sufrirse lesiones o daños
a la unidad.

24

Identificación

1. Pantalla

2. Interruptor de selección
para seleccionar una
función o apagar (OFF)
la unidad

3. Entrada de la termocupla
para la termocupla tipo
“K” (modelo DM-55
únicamente)

4. Sondas y cables de
prueba permanentemente
conectados

Iconos de la pantalla

5. HV

Escala de 200,0 V o 300 V CA
o CC seleccionada (modelo
DM-55 únicamente)

6. – Polaridad

7. Pila baja

Símbolos en la unidad

Advertencia — Lea el manual de instrucciones
Pila
Doble forro aislante

3

4

2

1

5
6
7

DM-50 • DM-55

25

Peligro de electrocución:
El contacto con circuitos activados podría

ocasionar graves lesiones o incluso la muerte.

Operación

1. Coloque el interruptor de selección de acuerdo con la Tabla de valores.
Empiece por el ajuste de medición más alto.

2. Véase la sección “Mediciones más comunes” para las ilustraciones
de las aplicaciones más comunes.

3. Pruebe la unidad en un circuito o componente que se sabe está
funcionando perfectamente.

• Si no funciona como debería en un circuito que se sabe está

funcionando perfectamente, reemplace la pila y/o el fusible.

• Si sigue sin funcionar como debería, devuélvala a Greenlee a fin

de que sea reparada. Vea la dirección bajo Garantía.

4. Anote la lectura del circuito o componente que se está verificando.
Si la lectura no es satisfactoria, desconecte los cables de prueba del
circuito y cambie a la siguiente escala inferior.

26

Operación (continuación)

Tabla de valores

* Conecte la unidad en serie con el objeto que desea verificar

y luego encienda el objeto.

** El tono suena si la resistencia medida es menor a 30 Ω

aproximadamente.

*** El modelo DM-55 incluye un sensor integrado que mide

temperatura ambiente y opera en una escala de 0°C a 40°C
(32°F a 104°F). Una termocupla externa tipo “K” puede
conectarse a la entrada de la termocupla. Consulte la
sección “Precisión” en relación a las escalas y precisiones.

Para medir coloque el interruptor de

esta función … selección en este símbolo...

Tensión continua (CC) V

Tensión alterna (CA) V

Corriente continua (CC)*

mA

(DM-50)

Corriente continua (CC)*

A

(DM-55)

Resistencia Ω

Continuidad**

(DM-55)

Diodo

Pila

BATT TEST

(DM-50)

Temperatura***

TEMP

(DM-55)

DM-50 • DM-55

27

Mediciones más comunes

Medición de corriente

Medición de tensión

28

Mediciones más comunes

Verificación
de continuidad

Medición de
resistencia

DM-50 • DM-55

29

Mediciones más comunes

Medición de temperatura

Verificación de diodo

Polarización inversa

Polarización directa

Sonda roja

30

Precisión

Para las condiciones de operación, véase la sección “Especificaciones” en
este manual.

La precisión se especifica de la siguiente manera: ± (un porcentaje de la
lectura + una cantidad fija) a 23°C ± 5°C (73,4°F ± 9°F), 0% a 80% de
humedad relativa.

Tensión CA (impedancia de 450 kΩ)

Tensión CC (impedancia de 1 MΩ)

Modelo Escala Precisión Protección contra

sobrecarga

DM-50

200,0 V ± (1,5% + 0,4 V) 300 V CC/300 V

DM-55

300 V ± (2,0% + 4 V)

eficaces CA

Modelo Escala Precisión Protección contra

sobrecarga

2,000 V ± (1,2% + 0,002 V)

DM-50

20,00 V ± (1,2% + 0,02 V)
200,0 V ± (1,2% + 0,2 V)

300 V ± (1,5% + 2 V) 300 V CC/300 V

200,0 mV ± (1,2% + 0,2 mV) eficaces CA

2000 mV ± (1,2% + 2 mV)

DM-55 20,00 V ± (1,2% + 0,02 V)

200,0 V ± (1,2% + 0,2 V)

300 V ± (1,9% + 2 V)

DM-50 • DM-55

31

Precisión (continuación)

Corriente continua (CC)

Resistencia

Modelo Escala Precisión Protección contra

sobrecarga

2,000 kΩ± (1,5% + 0,005 kΩ)

DM-50

20,00 kΩ± (1,5% + 0,05 kΩ)
200,0 kΩ± (1,5% + 0,5 kΩ)

2,000 MΩ± (2,0% + 0,004 MΩ)

200,0 Ω± (1,5% + 0,5 Ω) 250 V CA/CC

2000 Ω± (1,5% + 5 Ω)

DM-55 20,00 kΩ± (1,5% + 0,05 kΩ)

200,0 kΩ± (1,5% + 0,5 kΩ)

2000 kΩ± (2,0% + 4 kΩ)

Modelo Escala Precisión Protección contra

sobrecarga

DM-50 200,0 mA ± (2,5% + 0,4 mA)

200,0 µA ± (2,5% + 0,4 µA)

Fusible

DM-55

2000 µA ± (2,5% + 4 µA) 200 mA/250V F
20,00 mA ± (2,5% + 0,04 mA)
200,0 mA ± (2,5% + 0,4 mA)

32

Precisión (continuación)

Temperatura (mediciones en °F)

* La información sobre precisión para la temperatura se refiere al medidor

únicamente.

Verificación de diodo

Corriente de verificación: 1,0 mA aproximadamente
Tensión de verificación:

DM-50: 2,8 V máximo
DM-55: 2,3 V máximo

Verificación de continuidad (DM-55)

Umbral: Se emitirá un sonido si la resistencia medida es menor a

30 Ω aproximadamente.

Verificación de la pila (DM-50)

Corriente de verificación: Aproximadamente 14 mA para

1,5 V; 8 mA para 9 V

Precisión: ± (5% + 0,1V)

Modelo Escala Precisión*

32°F a 104°Fno

(sensor interno) especificado

DM-55

–40°F a 752°F ± (2,5% + 9°F)

752°F a 1832°F ± (2,5% + 18°F)

DM-50 • DM-55

33

Especificaciones

Pantalla: Pantalla de cristal líquido (LCD) de 3-1/2–dígitos, (resolución

máxima de 1999 puntos)

Indicación de superposición de gamas: En el extremo izquierdo de la

pantalla aparece como “1”
Indicación de polaridad: Los valores negativos aparecen como “–”
Frecuencia de muestreo: Aproximadamente 2,5 por segundo
Fusible: 200 mA/250V F, condiciones de corte 1,5 kA, 5 x 20 mm
Categoría de protección de sobretensión:

Terminal +: Categoría II, 300V CA y 300V CC
Condiciones de operación: 0°C a 40°C (32°F a 104°F),

0% a 80% de humedad relativa

Altura: 2.000 m (6.500 pies) máximo

Uso en interiores únicamente
Condiciones de almacenamiento: –20°C a 55°C (–4°F a 131°F),

0% a 80% de humedad relativa

Retire la pila
Grado de contaminación: 2
Pila: Pila de 9 voltios (NEDA 1604, JIS 006P o IEC 6LR61)

34

Categorías de instalación de sobretensión

Las siguientes definiciones proceden de la norma de seguridad internacional
sobre la coordinación de aislamientos tal y como se aplica a equipos de
medición, control y laboratorio. La International Electrotechnical Commission
(Comisión Electrotécnica Internacional) detalla más a fondo estas categorías
de sobretensión; refiérase a las siguientes publicaciones: IEC 1010-1 o IEC

60664.

Categoría de sobretensión I

Nivel de señal. Equipo electrónico y de telecomunicaciones, o partes del
mismo. Como ejemplo pueden citarse los circuitos electrónicos protegidos
contra tensiones momentáneas dentro de fotocopiadores y modems.

Categoría de sobretensión II

Nivel local. Aparatos eléctricos, equipo portátil, y los circuitos a los que
están conectados. Como ejemplo pueden citarse dispositivos de iluminación,
televisores y circuitos de rama larga.

Categoría de sobretensión III

Nivel de distribución. Máquinas instaladas permanentemente y los circuitos
a los que están cableados. Como ejemplo pueden citarse sistemas
conductores y los paneles del interruptor automático principal del
sistema eléctrico de un edificio.

Categoría de sobretensión IV

Nivel de abastecimiento primario. Líneas aéreas y otros sistemas de
cable. Como ejemplo pueden citarse cables, medidores, transformadores
y cualquier otro equipo exterior perteneciente a la empresa de servicio
eléctrico.

DM-50 • DM-55

35

Mantenimiento

• No intente reparar esta unidad, ya que contiene partes que deben
recibir mantenimiento por parte de un profesional.

• No exponga la unidad a ambientes de temperatura extrema o altos
niveles de humedad; consulte las “Especificaciones”.

De no observarse estas precauciones podrían sufrirse lesiones o
daños a la unidad.

Cómo reemplazar la pila y el fusible

Antes de abrir la caja, retire del circuito los cables de prueba y
apague la unidad.

De no observarse esta advertencia podrían sufrirse graves lesiones
o incluso la muerte.

1. Desconecte la unidad del circuito.

2. Apague el medidor.

3. Retire los tornillos de la tapa posterior.

4. Retire la tapa.

5. Reemplace la pila (fíjese en la polaridad) y/o el fusible.

6. Vuelva a colocar la tapa posterior y los tornillos.

Limpieza

Limpie periódicamente la caja utilizando un paño húmedo y detergente
suave; no utilice abrasivos ni solventes.

36

Greenlee Textron / Subsidiary of Textron Inc. 4455 Boeing Dr., Rockford, IL 61109-2988 815/397-7070

DM-50 • DM-55

37

Description

Les multimètres numériques DM-50 et DM-55 de Greenlee sont des appareils
de vérification portables, capables d’effectuer les mesures suivantes : tension
c.a. et c.c., courant c.c. et résistance. Ces appareils vérifient également les
diodes.

Le DM-50 vérifie également les piles de 1,5 volt et de 9 volts. Le DM-55 vérifie
également la température (thermocouples de type K) et la continuité. Les
appareils sont également dotés des fonctions suivantes : un écran à cristaux
liquides de trois chiffres et demi, une sélection manuelle de la plage, une
protection contre la surcharge de même que des fils et des sondes connectés
en permanence qui peuvent être rangés dans une gaine protectrice.

Sécurité

Lors de l’utilisation et de l’entretien des outils et des équipements de Greenlee,
votre sécurité est une priorité. Ce manuel d’instructions et toute étiquette
sur l’outil fournit des informations permettant d’éviter des dangers ou des
manipulations dangereuses liées à l’utilisation de cet outil. Suivre toutes les
consignes de sécurité indiquées.

Dessein

Ce manuel d’instructions est conçu pour que le personnel puisse se
familiariser avec le fonctionnement et les procédures d’entretien sûres
des multimètres numériques DM-50 et DM-55 de Greenlee.

Mettre ce manuel à la disposition de tous les employés. On peut obtenir
des exemplaires gratuits sur simple demande.

CONSERVER CE MANUEL

Toutes les spécifications sont nominales et peuvent changer avec l’amélioration
de la conception. Greenlee Textron ne peut être tenue responsable des dommages
résultant d’une application inappropriée ou d’un mauvais usage de ses produits.

38

Consignes de sécurité importantes

Ce symbole met en garde contre les risques et les manipulations
dangereuses pouvant entraîner des blessures ou l’endommagement
du matériel. Le mot indicateur, défini ci-dessous, indique la gravité
du danger. Le message qui suit le mot indicateur indique comment
empêcher le danger.

SYMBOLE D’AVERTISSEMENT

Danger immédiat qui, s’il n’est pas pris en considération
ENTRAINERA des blessures graves, voire mortelles.

Danger qui, s’il n’est pas pris en considération, POURRAIT entraîner
des blessures graves, voire mortelles.

Dangers ou manipulations dangereuses qui, s’ils ne sont pas pris
en considération, POURRAIENT EVENTUELLEMENT entraîner des
dommages à la propriété ou causer des blessures.

DM-50 • DM-55

39

Lire attentivement et bien comprendre cette
documentation avant d’utiliser ou de procéder
à l’entretien decet équipement. Négliger de
comprendre comment utiliser cet outil en toute
sécurité pourrait provoquer un accident et
entraîner des blessures graves, voire mortelles.

Consignes de sécurité importantes

Risques de décharge électrique :
Un contact avec des circuits sous tension pourrait

entraîner des blessures graves, voire mortelles.

Risques de décharge électrique et d’incendie :

• Ne pas exposer cet appareil à la pluie ou à l’humidité.

• Ne pas utiliser cet appareil s’il est mouillé ou endommagé.

• Vérifier les fils d’essai avant de les utiliser. La pièce (ou les pièces)
doi(ven)t être propre(s) et sèche(s) et l’isolation en bon état.

• Utiliser cet appareil uniquement dans le but pour lequel il a été
conçu, tel que décrit dans ce manuel. Toute autre utilisation peut
altérer le système de protection de cet appareil.

L’inobservation de ces consignes pourrait entraîner des blessures
graves, voire mortelles.

40

Consignes de sécurité importantes

Risques de décharge électrique :

• Ne pas appliquer plus que la tension nominale entre deux bornes
d’entrée, ou entre une borne d’entrée et une prise de terre.

• Ne pas entrer en contact avec les extrémités des fils d’essai ou avec
toute autre partie non isolée de l’accessoire.

L’inobservation de ces consignes pourrait entraîner des blessures
graves, voire mortelles.

• Ne pas utiliser lorsque le boîtier est ouvert.

• Avant d’ouvrir le boîtier, retirer les fils d’essai du circuit et mettre
l’appareil hors tension.

L’inobservation de ces consignes pourrait entraîner des blessures
graves, voire mortelles.

Le fusible est une partie intégrante du système de protection de
surtension. Lorsqu’un fusible doit être remplacé, consulter les
spécifications pour connaître le type, la taille et la capacité requis.
L’utilisation de tout autre type de fusible annule le calibrage de
protection contre la surtension de l’appareil.

L’inobservation de cette consigne pourrait entraîner des blessures
graves, voire mortelles.

DM-50 • DM-55

41

Consignes de sécurité importantes

• Sauf si l’on mesure la tension ou le courant, mettre hors tension
et verrouiller la source d’alimentation. S’assurer que tous les
condensateurs sont déchargés. Aucune tension ne doit être présente.

• Régler le sélecteur et connecter les fils d’essai pour qu’ils correspon­dent à la mesure voulue. Des réglages ou des connexions incorrects
peuvent faire sauter les fusibles.

• L’utilisation de cet appareil à proximité d’équipements qui génèrent
des interférences électromagnétiques peut produire des lectures
instables ou erronées.

• Ne pas tenter de réparer cet appareil. Il ne comporte aucune pièce
pouvant être réparée.

• Ne pas exposer l’appareil à des températures ou à une humidité
extrêmes. Voir les spécifications.

L’inobservation de ces consignes pourrait endommager l’appareil et
pourrait entraîner des blessures.

Ne pas modifier la fonction de mesure pendant que les fils d’essai
sont connectés à un composant ou à un circuit.

L’inobservation de cette consigne pourrait endommager l’appareil et
pourrait entraîner des blessures.

42

Identification

1. Affichage

2. Sélecteur pour choisir
une fonction ou mettre
hors tension

3. Entrée de thermo­couple pour un
thermocouple de type
K (DM-55 seulement)

4. Fils d’essai et sondes
connectés en
permanence

Icônes de l’afficheur

5. HV Plage sélectionnée
(DM-55 seulement)
200,0 V ou 300 V c.a.
ou c.c.

6. – Polarité

7. Pile faible ou déchargée

Symboles apparaissant sur l’appareil

Avertissement — Lire le manuel d’instructions
Pile
Isolation double

3

4

2

1

5
6
7

DM-50 • DM-55

43

Risques de décharge électrique :
Un contact avec des circuits sous tension pourrait

entraîner des blessures graves, voire mortelles.

Utilisation

1. Régler le sélecteur à partir du Tableau des réglages.

Commencer avec le réglage de mesures le plus élevé.

2. Se reporter aux mesures types pour des exemples d’utilisations types.

3. Vérifier l’appareil sur un circuit ou sur un composant connu.

• Si l’appareil ne fonctionne pas comme prévu sur un circuit dont le
fonctionnement est connu, remplacer la pile et/ou le fusible.

• Si l’appareil ne fonctionne toujours pas comme prévu, le renvoyer
à Greenlee pour qu’il soit réparé. Voir l’adresse indiquée sous la

garantie.

4. Lire le circuit ou le composant à vérifier. Si la résolution n’est
pas satisfaisante, retirer les fils du circuit et passer à la plage
immédiatement moins élevée.

44

Utilisation (suite)

Tableau des réglages

* Connecter l’appareil en série avec l’objet à vérifier, puis mettez

l’objet sous tension.

** Une tonalité se fait entendre si la résistance mesurée est

inférieure à environ 30 Ω.

*** Le DM-55 est muni d’une sonde intégrée qui mesure la

température ambiante et fonctionne dans une plage de
température allant de 0 à 40 °C (32 à 104 °F). Un thermo­couple externe de type K peut être branché dans l’entrée
pour thermocouple. Voir la section Précision pour obtenir
des détails sur les plages et les précisions.

Pour mesurer cette régler le sélecteur

caractéristique ... à ce symbole ...

Tension c.c. V
Tension c.a. V

Courant c.c.* mA

(DM-50)

Courant c.c.* A

(DM-55)

Résistance Ω

Continuité**

(DM-55)

Diode

Pile BATT TEST

(DM-50)

Température*** TEMP

(DM-55)

DM-50 • DM-55

45

Mesures types

Mesure du courant

Mesure de la
tension

46

Mesures types

Vérification de
la continuité

Mesure de la
résistance

DM-50 • DM-55

47

Mesures types

Mesure de la température

Mesure des diodes

Polarisation inverse

Polarisation directe

Sonde rouge

48

Précision

Pour obtenir les conditions d’utilisation, voir la section sur les spécifications.
La précision est spécifiée comme suit : ± (un pourcentage de la lecture + une

quantité fixe) à 23 ºC ± 5 ºC (73,4 ºF ± 9 ºF), 0 à 80 % d’humidité relative.

Tension c.a. (impédance 450 kΩ)

Tension c.c. (impédance de 1 MΩ)

Modèle Plage Précision Protection

de surcharge

DM-50

200,0 V ± (1,5 % + 0,4 V) 300 V c.c./300 V RMS

DM-55

300 V ± (2,0 % + 4 V)

c.a.

Modèle Plage Précision Protection

de surcharge

2,000 V ± (1,2 % + 0,002 V)

DM-50

20,00 V ± (1,2 % + 0,02 V)
200,0 V ± (1,2 % + 0,2 V)

300 V ± (1,5 % + 2 V) 300 V c.c./300 V RMS

200,0 mV ± (1,2 % + 0,2 mV)

c.a.

2 000 mV ± (1,2 % + 2 mV)

DM-55 20,00 V ± (1,2 % + 0,02 V)

200,0 V ± (1,2 % + 0,2 V)

300 V ± (1,9 % + 2 V)

DM-50 • DM-55

49

Précision (suite)

Courant c.c.

Résistance

Modèle Plage Précision Protection

de surcharge

2,000 kΩ± (1,5 % + 0,005 kΩ)

DM-50

20,00 kΩ± (1,5 % + 0,05 kΩ)
200,0 kΩ± (1,5 % + 0,5 kΩ)

2,000 MΩ± (2,0 % + 0,004 MΩ)

200,0 Ω± (1,5 % + 0,5 Ω) 250 V c.a./c.c.
2 000 Ω± (1,5 % + 5 Ω)

DM-55 20,00 kΩ± (1,5 % + 0,05 kΩ)

200,0 kΩ± (1,5 % + 0,5 kΩ)
2 000 kΩ± (2,0 % + 4 kΩ)

Modèle Plage Précision Protection

de surcharge

DM-50 200,0 mA ± (2,5% + 0,4 mA)

200,0 µA ± (2,5% + 0,4 µA) Fusible

DM-55

2 000 µA ± (2,5% + 4 µA) 200 mA/250 V F
20,00 mA ± (2,5% + 0,04 mA)
200,0 mA ± (2,5% + 0,4 mA)

50

Précision (suite)

Température (mesures en °F)

* La précision des informations pour la température se rapporte

uniquement au multimètre.

Vérification de la diode

Vérification du courant : 1,0 mA approximativement
Tension de vérification :

DM-50 : Maximum 2,8 V
DM-55 : Maximum 2,3 V

Vérification de la continuité (DM-55)

Seuil : Une tonalité se fait entendre si la résistance mesurée est inférieure

à environ 30 Ω.

Vérification de la pile (DM-50)

Vérification du courant : Environ 14 mA pour 1,5 V, 8 mA pour 9 V
Précision : ± (5 % + 0,1 V)

Modèle Plage Précision*

32 °F à 104 °F non

(sonde interne) spécifié

DM-55

–40 °F à 752 °F ± (2,5 % + 9 °F)

752 °F à 1 832 °F ± (2,5 % + 18 °F)

DM-50 • DM-55

51

Spécifications

Affichage : 3-1/2 chiffres sur écran à cristaux liquides

(compte maximum de 1 999)

Indication de dépassement de plage : « 1 » apparaît sur le côté gauche

de l’afficheur
Indication de polarité : « – » apparaît pour les valeurs négatives
Taux d’échantillonnage : Environ 2,5 par seconde
Fusible : 200 mA/250 V F fusible, pouvoir de coupure nominal,

1,5 kA, 5 mm x 20 mm
Catégories de protection contre la surtension :

Borne + : Catégorie II, 300 V c.a. et 300 V c.c.
Conditions d’utilisation : 0 à 40 °C (32 à 104 °F),

0 à 80 % d’humidité relative

Elévation : 2 000 m (6 500 pi) maximum

Utilisation à l’intérieur uniquement
Conditions d’entreposage : –20 à 55 °C (–4 à 131 °F),

0 à 80 % d’humidité relative

Enlever la pile
Degré de pollution : 2
Pile : pile de 9-volts (NEDA 1604, JIS 006P ou IEC 6LR61)

52

Catégories d’installation de surtension

Ces définitions sont dérivées des normes internationales sur la sécurité
pour la coordination de l’isolation telle qu’elle s’applique à la mesure, au
contrôle et à l’équipement de laboratoire. Ces catégories de surtension sont
expliquées plus en détail par Commission électrotechnique internationale ;
se reporter à l’une de ces deux publications : IEC 1010-1 ou IEC 60664.

Surtension, catégorie I

Niveau de signal. Pièces ou équipement électronique et de télécommuni­cation. Par exemple, les circuits électroniques protégés contre les courants
transitoires, dans les photocopieurs et les modems.

Surtension, catégorie II

Niveau local. Appareils, équipement portatif et les circuits dans lesquels ils
sont branchés. Par exemple, les appareils d’éclairage, les téléviseurs et les
dérivations.

Surtension, catégorie III

Niveau de distribution. Les machines installées en permanence et les circuits
auxquels elles sont câblées. Par exemple, les systèmes de convoyeurs et les
panneaux principaux de disjoncteurs du système électrique d’un édifice.

Surtension, catégorie IV

Niveau d’alimentation principal. Lignes surélevées et autres systèmes de
câbles. Par exemple, les câbles, les compteurs, les transformateurs et
autres équipements extérieurs appartenant aux fournisseurs en électricité.

DM-50 • DM-55

53

Entretien

• Ne pas tenter de réparer cet appareil. Il ne comporte aucune pièce
pouvant être réparée.

• Ne pas exposer l’appareil à des températures ou à une humidité
extrêmes. Voir les spécifications.

L’inobservation de ces consignes pourrait endommager l’appareil et
pourrait entraîner des blessures.

Remplacement de la pile et du fusible

Avant d’ouvrir le boîtier, retirer les fils d’essai du circuit et mettre
l’appareil hors tension.

L’inobservation de cette consigne pourrait entraîner des blessures
graves, voire mortelles.

1. Débrancher l’appareil du circuit.

2. Mettre l’appareil hors tension.

3. Enlever les vis du couvercle arrière.

4. Enlever le couvercle.

5. Remplacer la pile (selon la polarité) et/ou le fusible.

6. Replacer le couvercle arrière et remettre les vis.

Nettoyage

Nettoyer régulièrement le boîtier avec un chiffon humide et un détergent
doux. Ne pas utiliser de produits abrasifs ou de solvants.

54

Greenlee Textron / Subsidiary of Textron Inc. 4455 Boeing Dr., Rockford, IL 61109-2988 815/397-7070

DM-50 • DM-55

55

Greenlee Textron / Subsidiary of Textron Inc. 4455 Boeing Dr., Rockford, IL 61109-2988 815/397-7070

For technical assistance: 800/435-0786

Lifetime Limited Warranty

Greenlee warrants to the original purchaser of these goods for use that these products will be free from
defects in workmanship and material for their useful life, excepting normal wear and abuse. This warranty
is subject to the same terms and conditions contained in Greenlee’s standard one-year limited warranty.

For all Test Instrument repairs, ship units Freight Prepaid to:
Greenlee Textron, 4411 Boeing Drive, Rockford, IL 61109-2932 USA.

Mark all packages: Attention TEST INSTRUMENT REPAIR. For items not covered under warranty (such as
dropped, abused, etc.), repair cost quote available upon request.

Note: Prior to returning any test instrument, please check replaceable batteries or make sure the battery is at
full charge.

Garantía limitada de por vida

Greenlee garantiza al comprador original de estos productos para su uso que estos productos estarán
libres de defectos de mano de obra y materiales durante toda su vida útil, exceptuando el desgaste normal
y el abuso. Esta garantía está sujeta a los mismos términos y condiciones contenidos en la garantía
estándar limitada de Greenlee de un año de duración.

Para reparación de instrumentos de verificación, envíe las unidades con flete pagado a:
Greenlee Textron, 4411 Boeing Drive, Rockford, IL 61109-2932 EE. UU.

Marque todos los paquetes: Atención TEST INSTRUMENT REPAIR (Reparación de instrumentos de
verificación). Para artículos no cubiertos por la garantía (tales como los que se han dejado caer o han sido
maltratados, etc.) se puede cotizar el costo de la reparación a pedido.

Nota: Antes de enviar cualquier instrumento de verificación, revise por favor las pilas o asegúrese de que
estén totalmente cargadas.

Garantie à vie limitée

La société Greenlee garantit à l’acheteur d’origine de ces produits que ces derniers ne comportent aucun
défaut d’exécution ou de matériau pour la durée de leur vie utile, sauf l’usure normale. Cette garantie est
assujettie aux mêmes conditions que celles contenues dans les modalités et conditions de la garantie
limitée standard d’un an de Greenlee.

Pour toutes les réparations d’instruments de mesure, expédiez l’appareil en port payé à l’adresse suivante :
Greenlee Textron, 4411 Boeing Drive, Rockford, IL 61109-2932, États-Unis.

Sur tous les colis, inscrivez : Attention : TEST INSTRUMENT REPAIR (Réparation d'instrument de
mesure). Lorsque les articles ne sont pas protégés par une garantie (comme si l’appareil est échappé, s’il
est soumis à un usage abusif, etc.), une soumission pour le prix de réparation sera présentée sur demande.

Remarque : Avant de renvoyer un appareil de mesure, vérifiez la pile et assurez-vous qu’elle est chargée au
complet.

4455 Boeing Drive, Rockford, IL 61109-2988 USA
Customer Service (International): 815-397-7070 • Fax: [phone]
Customer Service (North America): 800-435-0786
USA Fax: [phone] • Canada Fax: [phone]

Greenlee Textron is a subsidiary of Textron Inc. www.greenlee.com
