Page 1

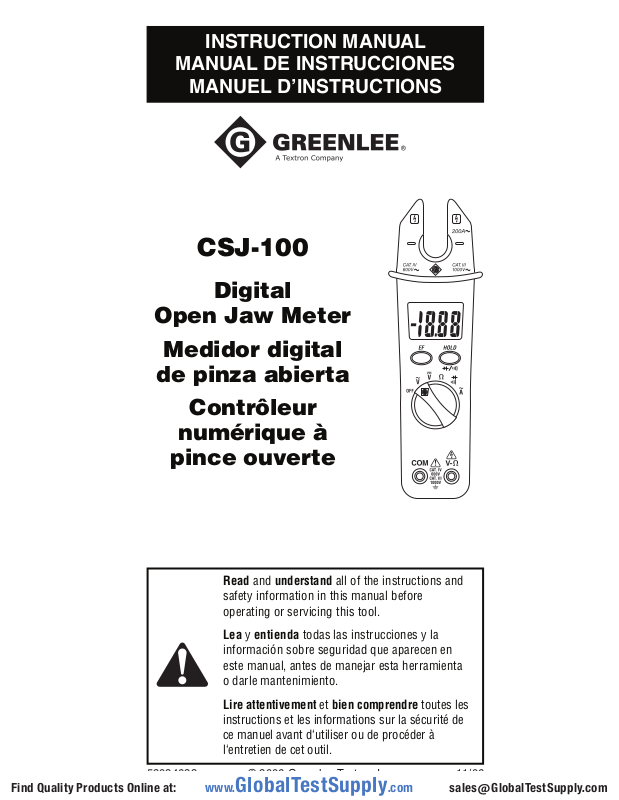

INSTRUCTION MANUAL
MANUAL DE INSTRUCCIONES
MANUEL D’INSTRUCTIONS
CSJ-100
Digital
Open Jaw Meter
Medidor digital
de pinza abierta
Contrôleur
numérique à
pince ouverte
Read and understand all of the instructions and
safety information in this manual before
operating or servicing this tool.
Lea y entienda todas las instrucciones y la
información sobre seguridad que aparecen en
este manual, antes de manejar esta herramienta
o darle mantenimiento.
Lire attentivement et bien comprendre toutes les
instructions et les informations sur la sécurité de
ce manuel avant d‘utiliser ou de procéder à
l‘entretien de cet outil.
52024623 © 2006 Greenlee Textron Inc. 11/06
Find Quality Products Online at: [email protected]
www.GlobalTestSupply.com
Page 2
Description
The
Greenlee CSJ-100 Digital Open Jaw Meter is a hand-held testing device
with the following measurement capabilities: AC current, AC or DC voltage,
and resistance. It also checks diodes, verifies continuity, and detects
electric fields (EF).
Safety
Safety is essential in the use and maintenance of Greenlee tools and
equipment. This instruction manual and any markings on the tool provide
information for avoiding hazards and unsafe practices related to the use of
this tool. Observe all of the safety information provided.
Purpose of This Manual
This instruction manual is intended to familiarize all personnel with the
safe operation and maintenance procedures for the Greenlee CSJ-100
Digital Open Jaw Meter.
Keep this manual available to all personnel.
Replacement manuals are available upon request at no charge
Do not discard
All specifications are nominal and may change as design improvements occur. Greenlee
Textron Inc. shall not be liable for damages resulting from misapplication or misuse of
its products.
® Registered: The color green for electrical test instruments is a registered trademark
of Greenlee Textron Inc.
this product or throw away!
KEEP THIS MANUAL
2
Find Quality Products Online at: [email protected]
www.GlobalTestSupply.com
Page 3
CSJ-100
Important Safety Information
SAFETY ALERT SYMBOL
This symbol is used to call your attention to hazards or unsafe
practices which could result in an injury or property damage. The
signal word, defined below, indicates the severity of the hazard. The
message after the signal word provides information for preventing or
avoiding the hazard.
Immediate hazards which, if not avoided, WILL result in severe injury
or death.
Hazards which, if not avoided, COULD result in severe injury or death.
Hazards or unsafe practices which, if not avoided, MAY result in injury
or property damage.
Read and understand this material before
operating or servicing this equipment. Failure to
understand how to safely operate this tool could
result in an accident causing serious injury or
death.
Electric shock hazard:
Contact with live circuits could result in severe
injury or death.
3
Find Quality Products Online at: [email protected]
www.GlobalTestSupply.com
Page 4
Important Safety Information
Electric shock and fire hazard:
• Do not expose this unit to rain or moisture.
• Do not use the unit if it is wet or damaged.
• Use this unit for the manufacturer’s intended purpose only, as
described in this manual. Any other use can impair the protection
provided by the unit.
Failure to observe these warnings could result in severe injury or death.
Electric shock hazard:
• Do not operate with the case or battery door open.
• Before opening the case or battery door, remove the test leads (or
jaw) from the circuit and shut off the unit.
Failure to observe these warnings could result in severe injury or death.
Electric shock hazard:
• Using this unit near equipment that generates electromagnetic
interference can result in unstable or inaccurate readings.
• Unless measuring voltage or current, shut off and lock out power.
Make sure that all capacitors are discharged. Voltage must not be
present.
Failure to observe these warnings could result in severe injury or death.
4
Find Quality Products Online at: [email protected]
www.GlobalTestSupply.com
Page 5
CSJ-100
Important Safety Information
Electric shock hazard:
• Do not attempt to repair this unit. It contains no user-serviceable
parts.
• Do not expose the unit to extremes in temperature or high humidity.
Refer to “Specifications.”
Failure to observe these precautions may result in injury and can
damage the unit.
Electric shock hazard:
Do not change the measurement function while the test leads are
connected to a component or circuit.
Failure to observe this precaution may result in injury and can damage
the unit.
5
Find Quality Products Online at: [email protected]
www.GlobalTestSupply.com
Page 6

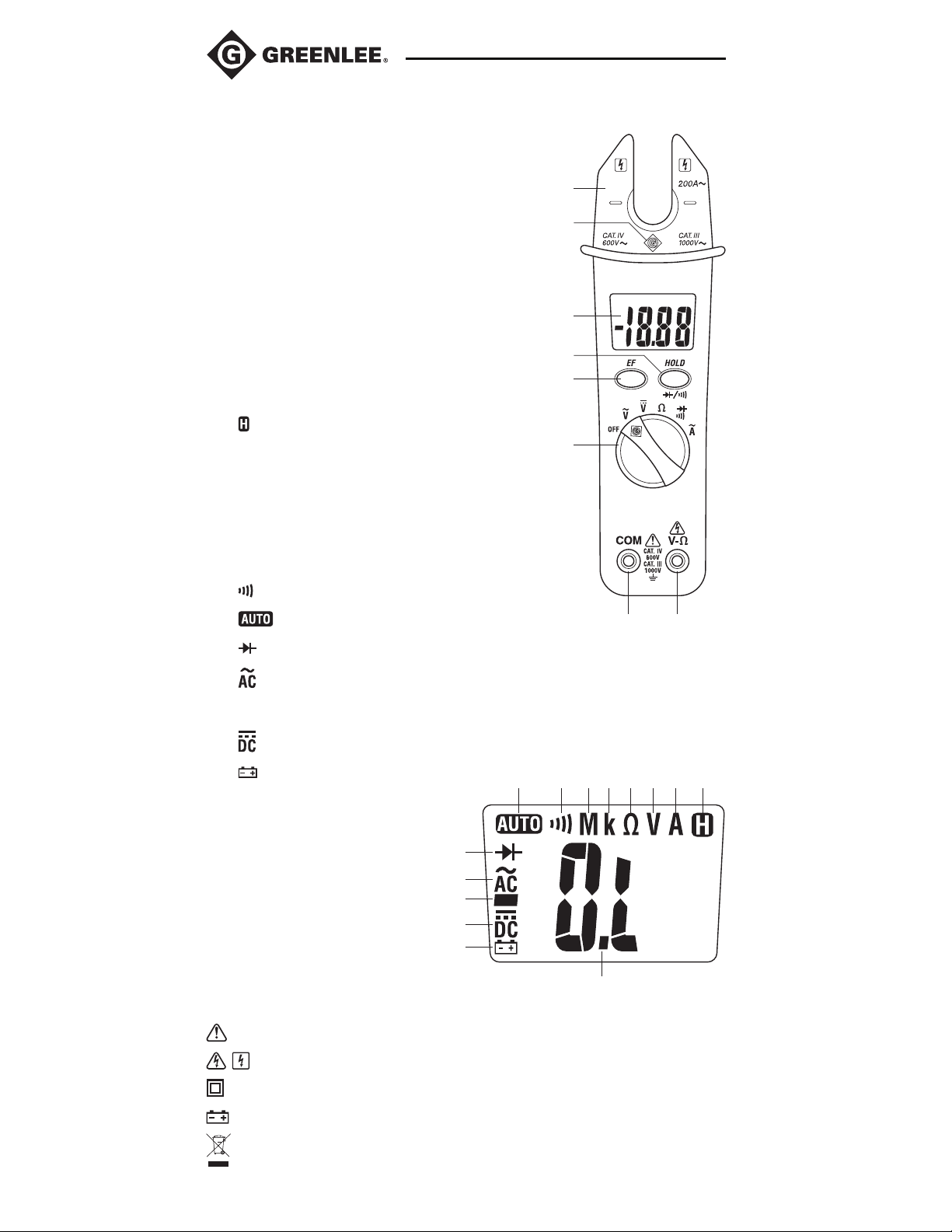

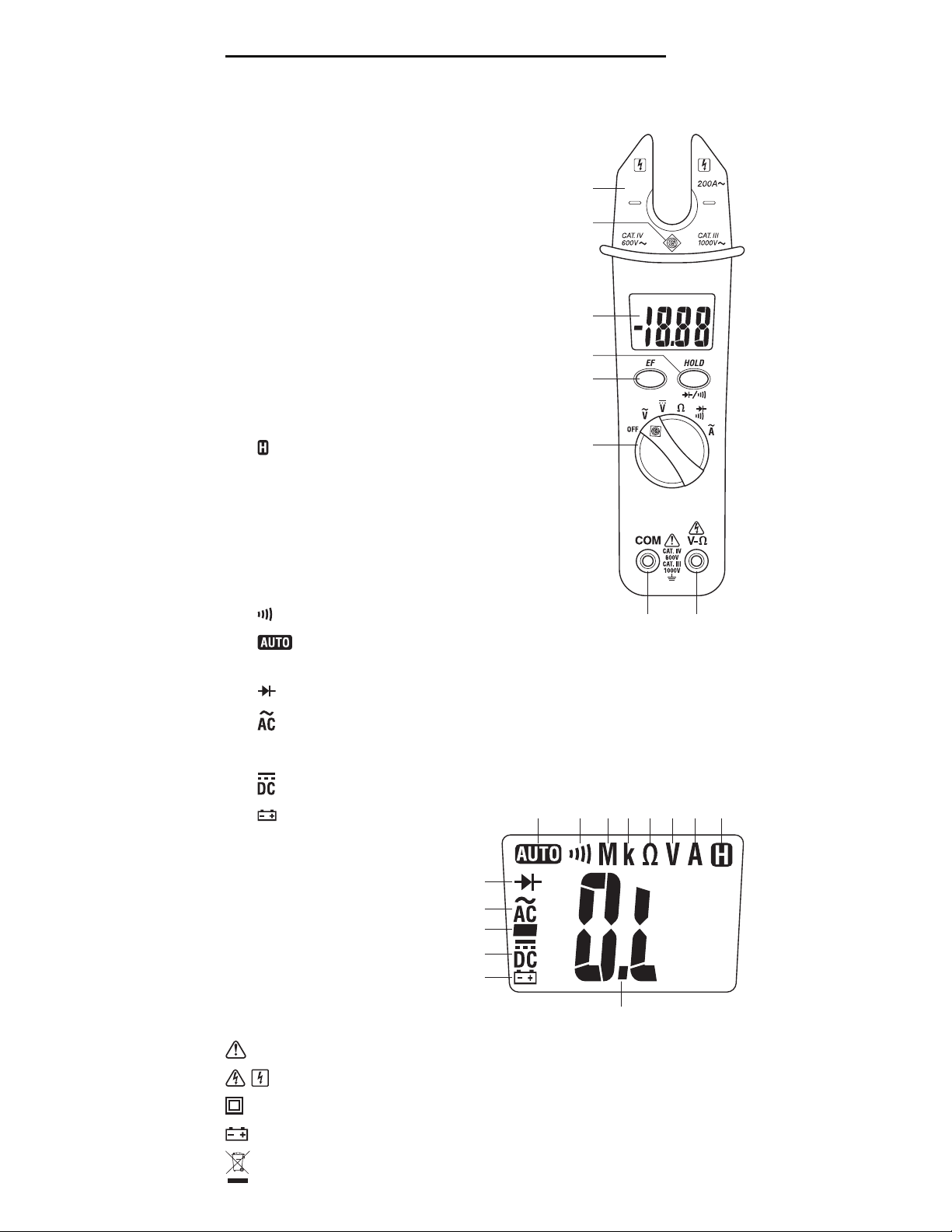

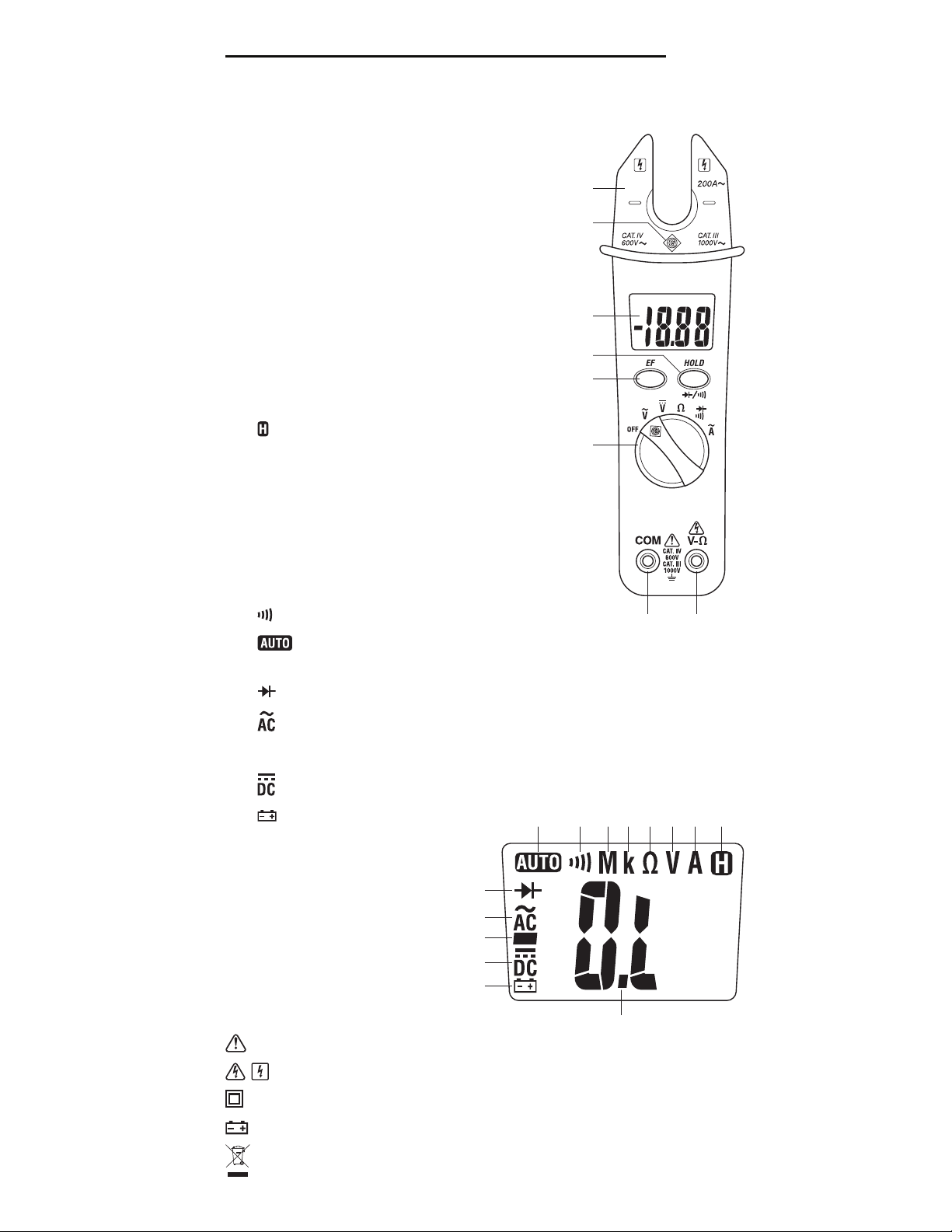

Identification
1. Jaw
2. EF indicator
3. Display
1
4. Hold/toggle button
5. EF button
6. Selector switch
7. Negative, common (COM), or ground
input terminal
8. Volts or resistance (V-Ω) input terminal
Display Icons
9. Hold function is enabled.
10. A Amps
11. V Volts
12. Ω Ohms
13. k kilo (10
14. M Mega (106)
15.
16. Auto ranging is enabled.
17. Diode mode
Continuity mode
3
)
2
3
4
5
6
7
8
18.
19. – Negative polarity indicator
20. DC measurement is selected.
21.
22.
AC measurement is selected.
Low battery indicator
O.L
Overload indicator
17
18
19
20
21
Symbols on the Unit
Warning—Read the instruction manual
Risk of electric shock
Double insulation
Battery
16
9101112131415
22
Recycle product in accordance with manufacturer’s directions
6
Find Quality Products Online at: [email protected]
www.GlobalTestSupply.com
Page 7
Using the Features
• Selector Switch
Turn switch to desired mode of operation:
(AC voltage)
(DC voltage)
(resistance)
(diode/continuity)
(AC current)
Return switch to OFF position when not in use.
• Hold/Toggle Button
Momentarily press to select diode or continuity mode.
Press momentarily to hold the present value on the display.
appear on the display. Press again to return to normal mode.
• EF Button
Press and hold to detect the electric field that surrounds currentcarrying conductors. Refer to the “Typical Measurements” section.
CSJ-100
will
• Auto Power Off
The unit automatically shuts off after approximately 15 minutes of
inactivity.
7
Find Quality Products Online at: [email protected]
www.GlobalTestSupply.com
Page 8
Operation
Electric shock hazard:
Contact with live circuits could result in severe
injury or death.
1. Set the selector switch according to the Settings Table.
2. Refer to “Typical Measurements” for specific measurement
instructions.
3. Test the unit on a known functioning circuit or component.
• If the unit does not function as expected on a known functioning
circuit, replace the battery.
• If the unit still does not function as expected, send the unit to
Greenlee for repair. Refer to the instructions under the Warranty.
4. Take the reading from the circuit or component to be tested.

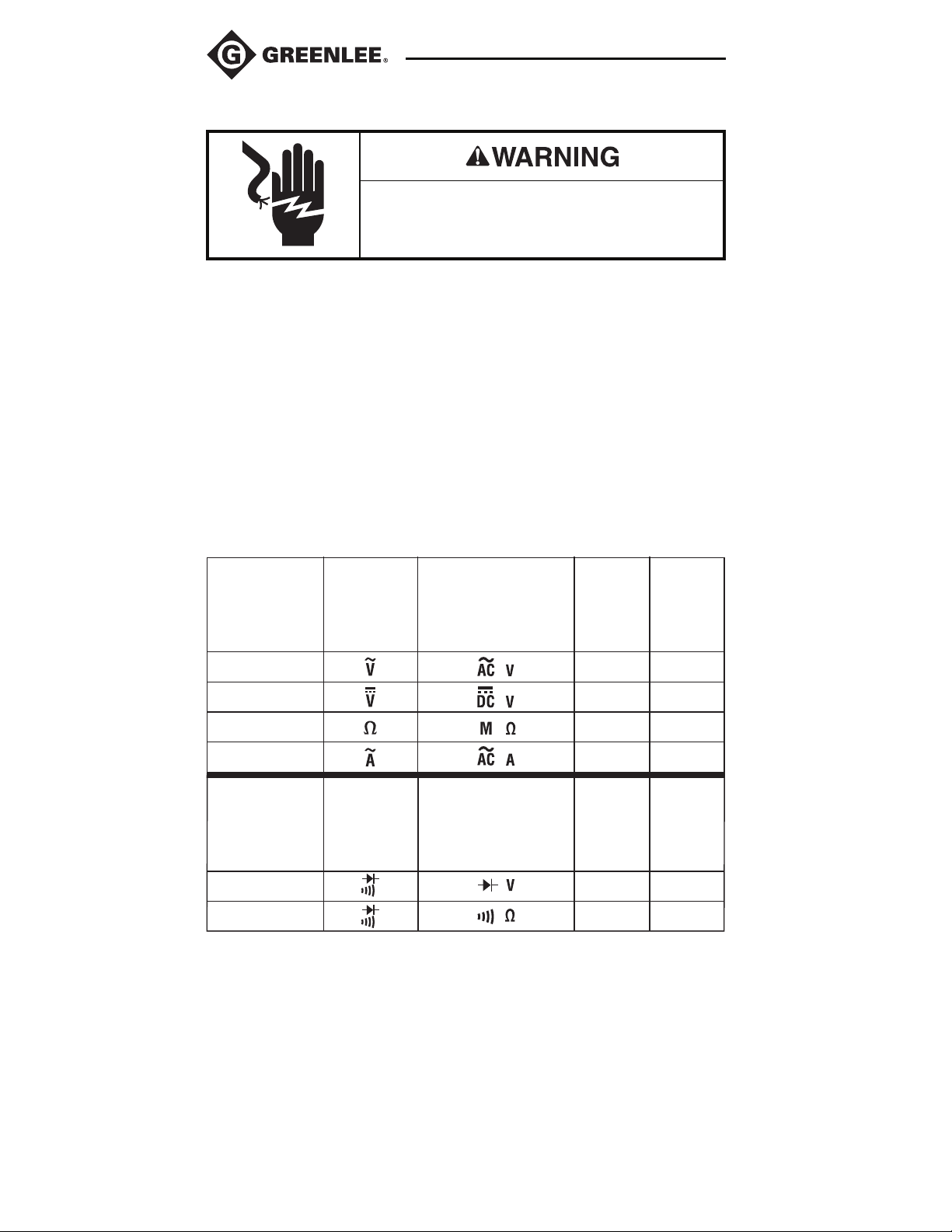

Settings Table
Set the
Selector
Switch
To measure
this value …
AC Voltage V-Ω COM
DC Voltage V-Ω COM
Resistance V-Ω COM
AC Current* N/A N/A
To measure
this value …
Diode V-Ω COM
Continuity V-Ω COM
to this
symbol …
Set the
Selector
Switch
to this
symbol …
This icon appears
on the display …
Momentarily press
the Hold/Toggle
Button until this
icon appears
on the display …
Connect
red
lead
to …
Connect
red
lead
to …
Connect
black
lead
to …
Connect
black
lead
to …
*AC current measurements are made using the jaw. Refer to “Typical
Measurements” for specific measurement instructions.
8
Find Quality Products Online at: [email protected]
www.GlobalTestSupply.com
Page 9

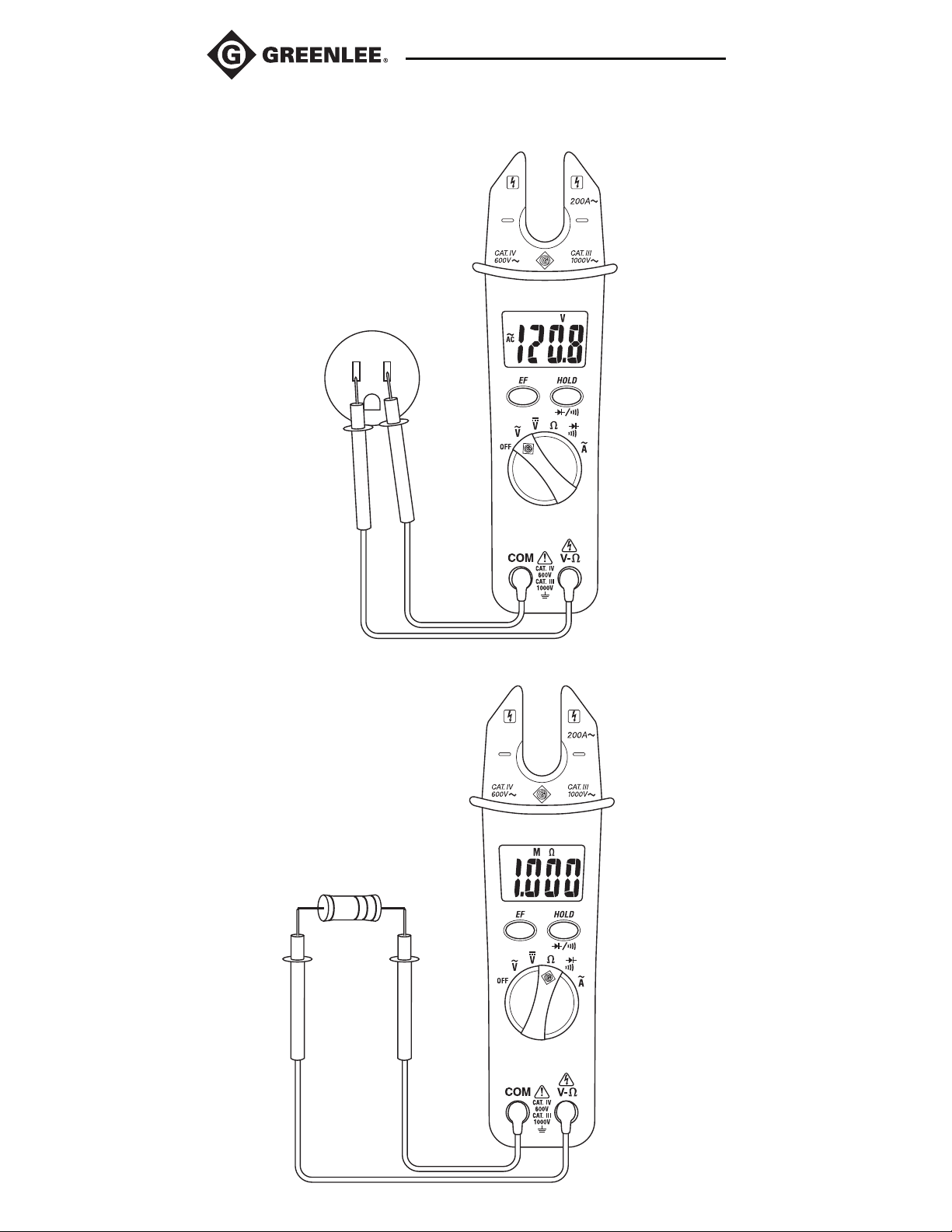

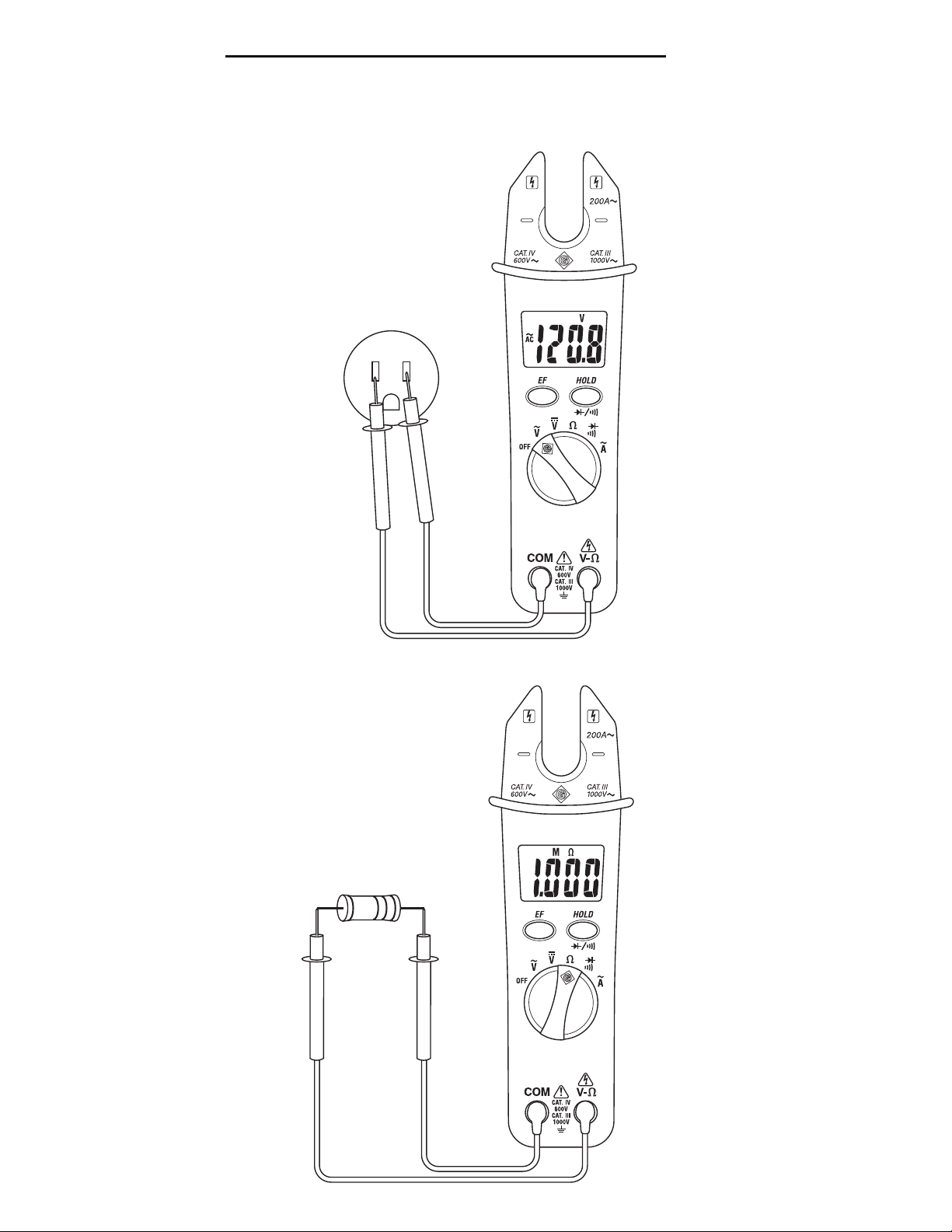

Typical Measurements
Voltage
Measurement
CSJ-100
Resistance
Measurement
9
Find Quality Products Online at: [email protected]
www.GlobalTestSupply.com
Page 10

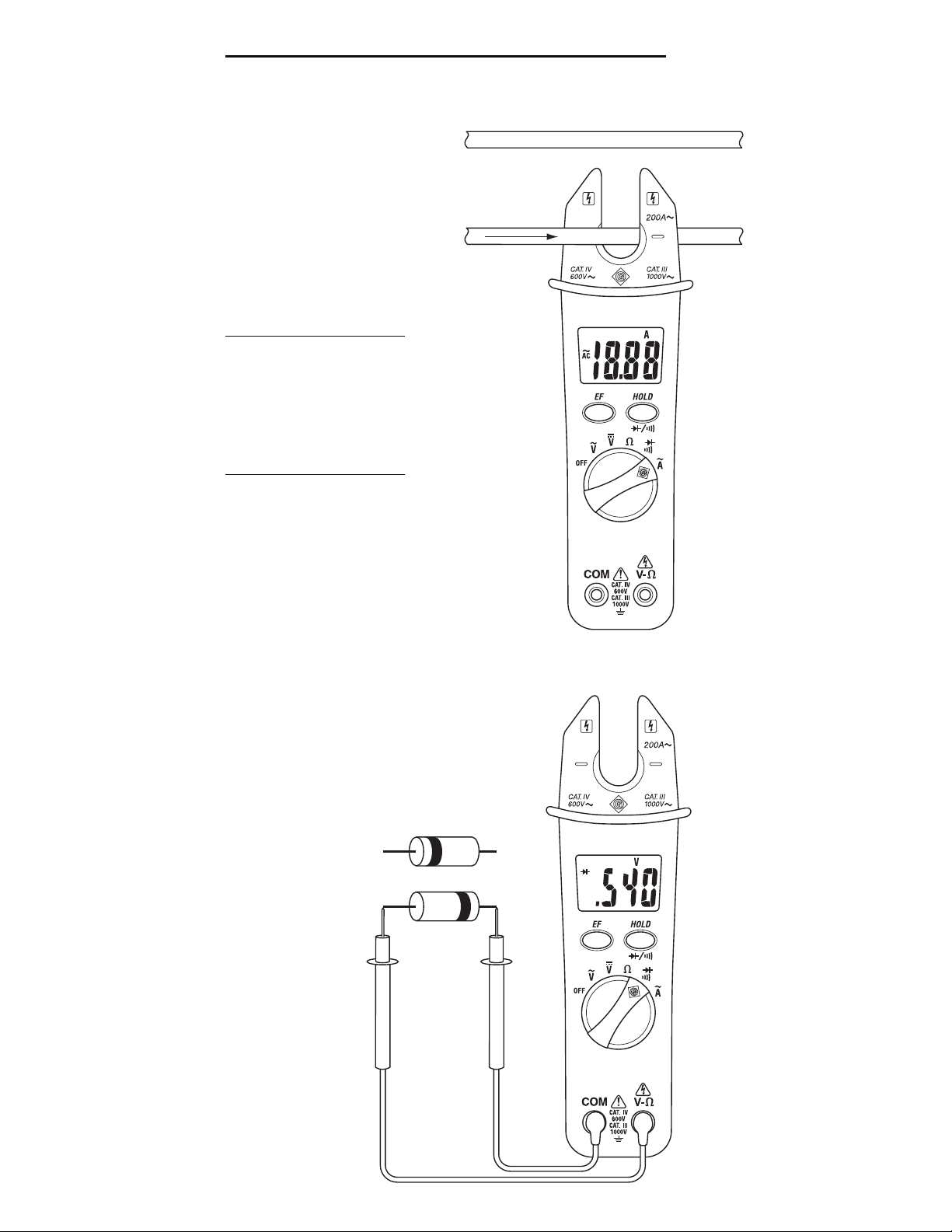

Typical Measurements

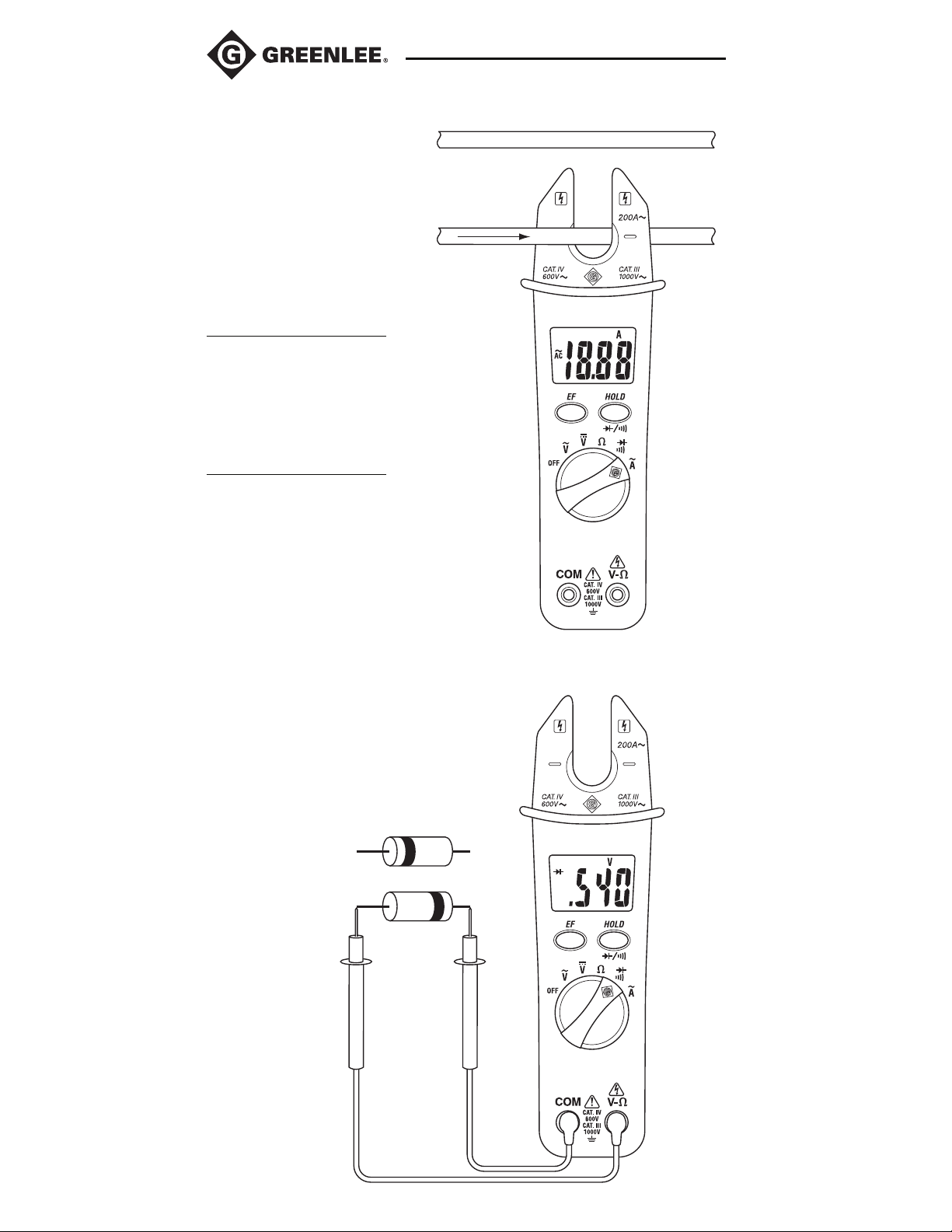

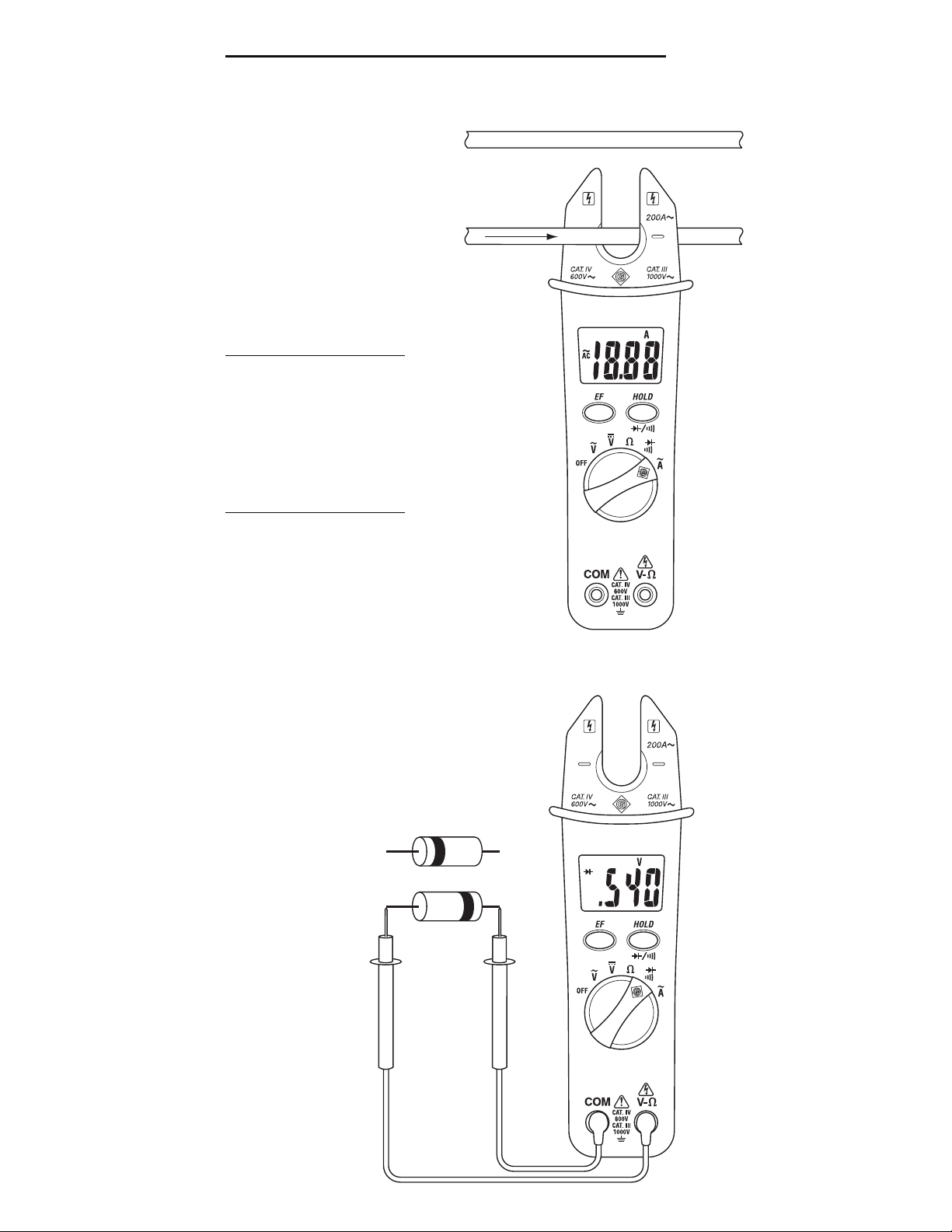

AC Current
Measurement
Clamp Around Wire
Notes:
• Place the jaw around
one conductor only.
• Center the wire in the
jaw for highest
accuracy.
Diode Measurement
Reverse Bias
Forward Bias
10
Find Quality Products Online at: [email protected]
www.GlobalTestSupply.com
Page 11

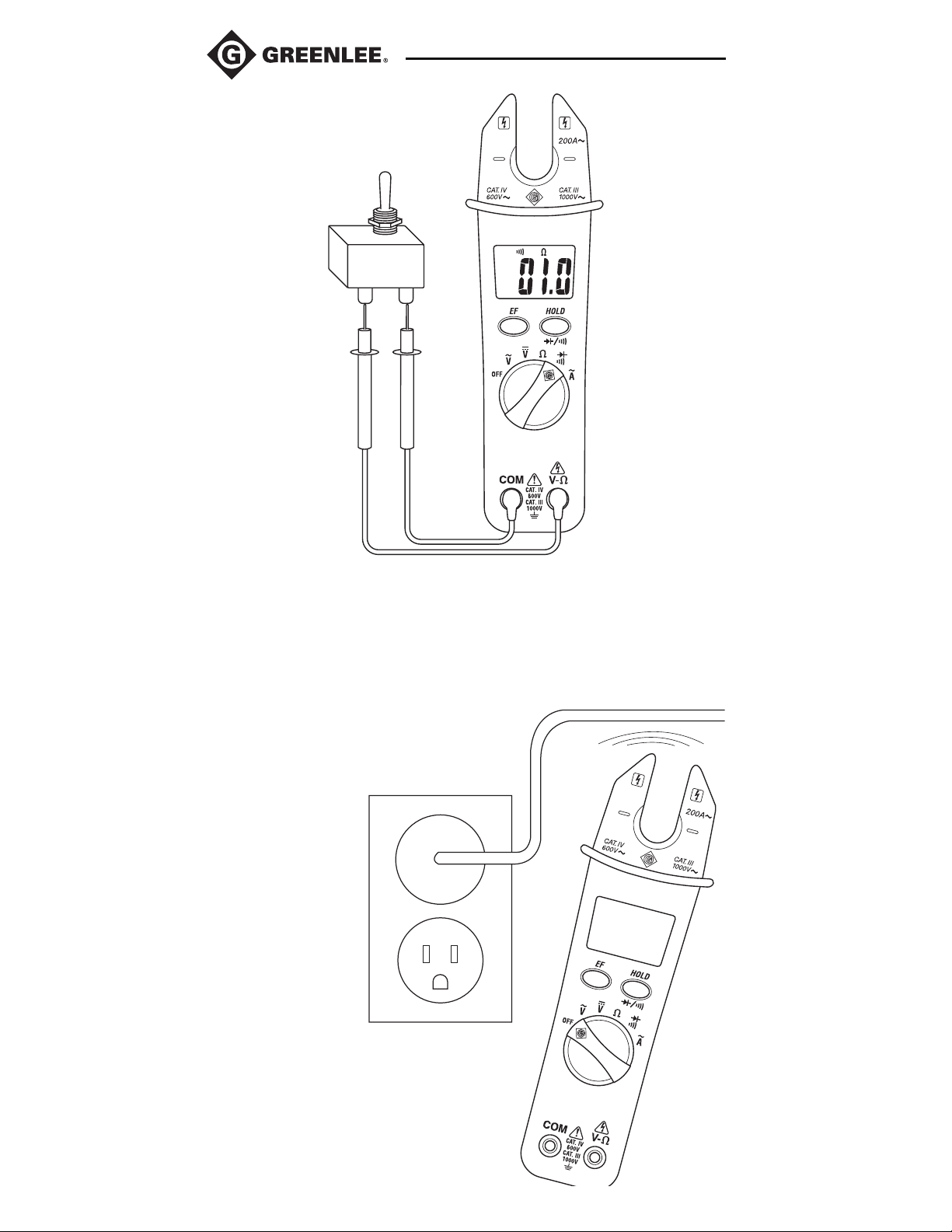

Typical Measurements

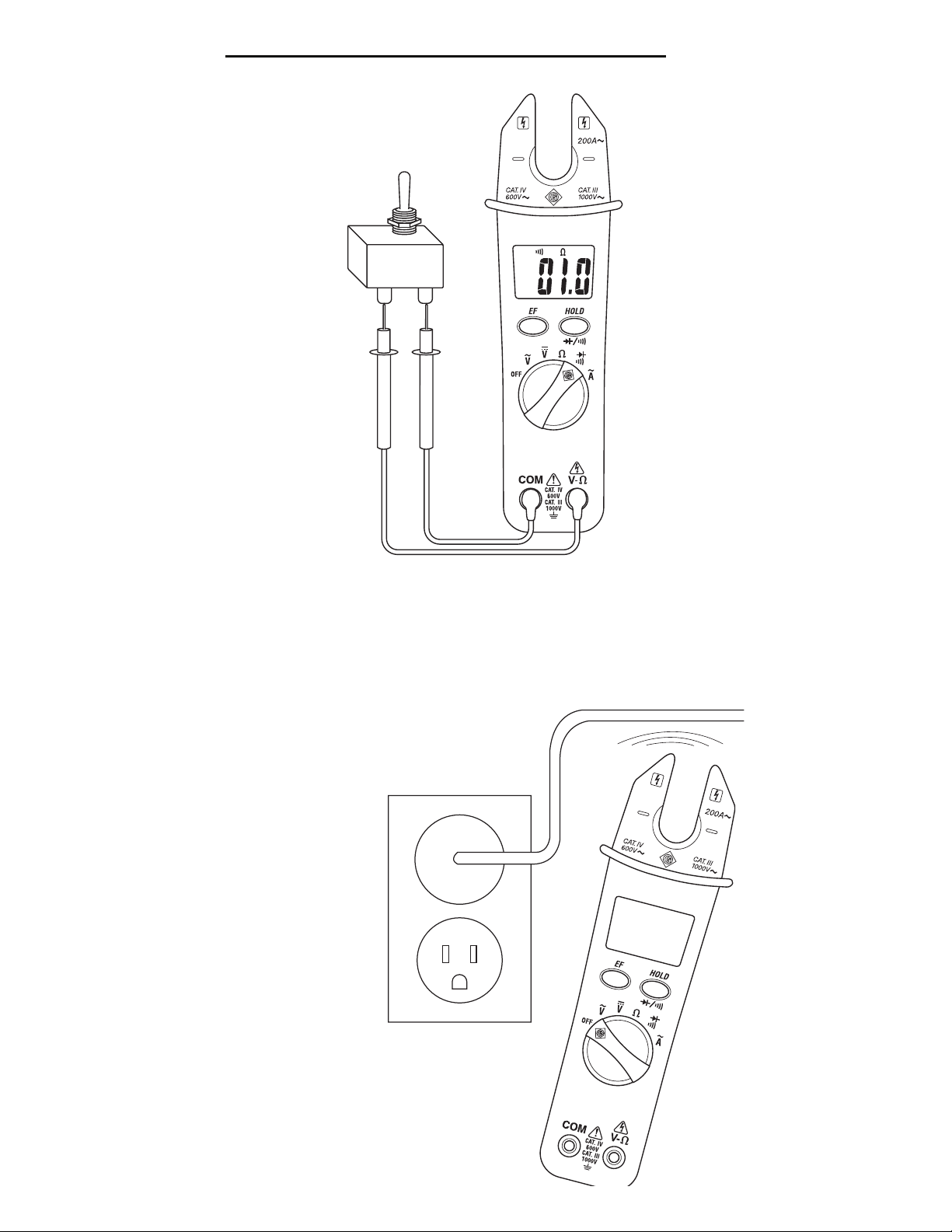

Continuity Check
CSJ-100
Electric Field (EF) Detection
1. Press and hold the EF button to detect the electric field that surrounds
current-carrying conductors. (The selector switch may be in any
position.)
2. Place the tip of either jaw next to
the wiring to be tested.
3. If AC voltage is present,
the CSJ-100 will sound and the
EF indicator will light.
11
Find Quality Products Online at: [email protected]
www.GlobalTestSupply.com
Page 12
Accuracy
Refer to “Specifications” for operating conditions and temperature
coefficient.
Accuracy is specified as follows: ± (a percentage of the reading + a fixed
amount) at 23 °C ± 5 °C (73.4 °F ± 9 °F), 0% to 80% relative humidity.
AC Voltage
Measurement Range Accuracy
200.0 V ± (1.5% + 0.5 V)
1000 V ± (1.5% + 5 V)
Frequency Range: 50 Hz to 500 Hz
Input Impedance: 2 MΩ || 100 pF max.
DC Voltage
Measurement Range Accuracy
200.0 V ± (1.0% + 0.2 V)
1000 V ± (1.0% + 2 V)
Input Impedance: 2 MΩ
Resistance
Measurement Range Accuracy
200.0 Ω± (1.0% + 0.5 Ω)
2.000 kΩ± (1.0% + 0.002 kΩ)
20.00 kΩ± (1.0% + 0.02 kΩ)
200.0 kΩ± (1.0% + 0.2 kΩ)
2.00 MΩ± (1.0% + 0.002 MΩ)
20.00 MΩ± (1.9% + 0.05 MΩ)
AC Current
Measurement Range Accuracy
0.0 to 200.0 A ± (3.0% + 0.3 A)
Frequency Range: 50 Hz to 60 Hz
Adjacent Conductor Influence: < 0.08 A/A
Continuity Beeper
Range Accuracy
200.0 Ω 1.0% + 0.5 Ω
Open Circuit Voltage: 0.4 VDC typical
Audible Threshold: Between 50 Ω and 250 Ω
Diode Tester
Test Current Accuracy (0.4 V to 0.8 V)
0.4 mA typical 1.5% + 0.050 V
Open Circuit Voltage: < 1.6 VDC typical
12
Find Quality Products Online at: [email protected]
www.GlobalTestSupply.com
Page 13
CSJ-100
Specifications
Display: 3-1/2-digit LCD (1999 maximum reading)
Sampling Rate: 1.5 per second
Overrange Indication: “OL” appears on the display
Jaw Opening: 16 mm (0.63")
Wireless Electric Field Detection (EF):
Voltage Range: 50 VAC to 1000 VAC
Frequency Range: 50 Hz to 500 Hz
Measurement Category: Category IV, 600 V; Category III, 1000 V per UL
61010-1 and UL 61010B-2-032
Temperature Coefficient: 0.2 x (specified accuracy) per °C
below 18 °C or above 28 °C
Operating Conditions:
At 0% ≤ 80% RH: 0 °C to 30 °C (32 °F to 86 °F)
At 0% ≤ 75% RH: 30 °C to 40 °C (86 °F to 104 °F)
At 0% ≤ 45% RH: 40 °C to 50 °C (104 °F to 122 °F)
Altitude: 2000 m (6500') maximum
Indoor use only
Storage Conditions: -20 °C to 60 °C (-4 °F to 140° F),
0% to 80% relative humidity with battery removed
Pollution Degree: 2
Battery: Two 1.5 V (AAA, A4M, or IEC LR03)
Measurement Categories
These definitions were derived from the international safety standard for
insulation coordination as it applies to measurement, control, and
laboratory equipment. These measurement categories are explained in
more detail by the International Electrotechnical Commission; refer to
either of their publications: IEC 61010-1 or IEC 60664.
Measurement Category I
Signal level. Electronic and telecommunication equipment, or parts thereof.
Some examples include transient-protected electronic circuits inside
photocopiers and modems.
Measurement Category II
Local level. Appliances, portable equipment, and the circuits they are
plugged into. Some examples include light fixtures, televisions, and long
branch circuits.
Measurement Category III
Distribution level. Permanently installed machines and the circuits they are
hard-wired to. Some examples include conveyor systems and the main
circuit breaker panels of a building’s electrical system.
Measurement Category IV
Primary supply level. Overhead lines and other cable systems. Some
examples include cables, meters, transformers, and other exterior
equipment owned by the power utility.
13
Find Quality Products Online at: [email protected]
www.GlobalTestSupply.com
Page 14
Maintenance
Electric shock hazard:
• Do not attempt to repair this unit. It contains no user-serviceable
parts.
• Do not expose the unit to extremes in temperature or high humidity.
Refer to “Specifications.”
Failure to observe these precautions may result in injury and can
damage the unit.
Battery Replacement
Electric shock hazard:
• Do not operate with the case or battery door open.
• Before opening the case or battery door, remove the test leads (or
jaw) from the circuit and shut off the unit.
Failure to observe these warnings could result in severe injury or death.
1. Disconnect the unit from the circuit. Turn the unit OFF.
2. Remove the screw from the battery door.
3. Remove the battery door.
4. Replace the batteries (observe polarity).
5. Replace the battery door and the screw.
Cleaning
Periodically wipe the case with a damp cloth and mild detergent; do not
use abrasives or solvents.
Statement of Conformity
Greenlee Textron Inc. is certified in accordance with ISO 9000 (2000) for
our Quality Management Systems.
The instrument enclosed has been checked and/or calibrated using
equipment that is traceable to the National Institute for Standards and
Technology (NIST).
14
Find Quality Products Online at: [email protected]
www.GlobalTestSupply.com
Page 15
CSJ-100
Descripción
El
Medidor digital de pinza abierta modelo CSJ-100 de Greenlee es una
unidad de bolsillo que cabe perfectamente en la palma de la mano y es
capaz de efectuar los siguientes tipos de mediciones: corriente alterna,
tensión alterna o tensión continua, y resistencia. También sirve para
verificar diodos y continuidad, y detectar campos eléctricos.
Acerca de la seguridad
Es fundamental observar métodos seguros al utilizar y dar mantenimiento
a las herramientas y equipo Greenlee. Este manual de instrucciones y todas
las marcas que ostenta la herramienta le ofrecen la información necesaria
para evitar riesgos y hábitos poco seguros relacionados con su uso. Siga
toda la información sobre seguridad que se proporciona.
Propósito de este manual
Este manual de instrucciones tiene como propósito familiarizar a todo el
personal con los procedimientos de operación y mantenimiento seguros
para el Medidor digital de pinza abierta modelo CSJ-100 de Greenlee.
Manténgalo siempre al alcance de todo el personal.
¡No deseche ni descarte este producto!
Todas las especificaciones son nominales y pueden cambiar conforme tengan lugar
mejoras de diseño. Greenlee Textron Inc. no se hace responsable de los daños que
puedan surgir de la mala aplicación o mal uso de sus productos.
® Registrado: El color verde para instrumentos de verificación eléctricos es una marca
registrada de Greenlee Textron Inc.
CONSERVE ESTE MANUAL
15
Find Quality Products Online at: [email protected]
www.GlobalTestSupply.com
Page 16
Importante Información sobre Seguridad
SÍMBOLO DE ALERTA
SOBRE SEGURIDAD
Este símbolo se utiliza para indicar un riesgo o práctica poco segura
que podría ocasionar lesiones o daños materiales. Cada uno de los
siguientes términos denota la gravedad del riesgo. El mensaje que
sigue a dichos términos le indica cómo puede evitar o prevenir ese
riesgo.
Peligros inmediatos que, de no evitarse, OCASIONARÁN graves
lesiones o incluso la muerte.
Peligros que, de no evitarse, PODRÍAN OCASIONAR graves lesiones o
incluso la muerte.
Peligro o prácticas peligrosas que, de no evitarse, PUEDEN
OCASIONAR lesiones o daños materiales.
Lea y entienda este documento antes de
manejar esta herramienta o darle mantenimiento.
Utilizarla sin comprender cómo manejarla de
manera segura podría ocasionar un accidente y,
como resultado de éste, graves lesiones o
incluso la muerte.
Peligro de electrocución:
El contacto con circuitos activados podría
ocasionar graves lesiones o incluso la muerte.
16
Find Quality Products Online at: [email protected]
www.GlobalTestSupply.com
Page 17
CSJ-100
Importante Información sobre Seguridad
Peligro de electrocución e incendio:
• No exponga esta unidad ni a la lluvia ni a la humedad.
• No utilice esta unidad si se encuentra mojada o dañada.
• Utilícela únicamente para el propósito para el que ha sido diseñada
por el fabricante, tal como se describe en este manual. Cualquier
otro uso puede menoscabar la protección proporcionada por la
unidad.
De no observarse estas advertencias podrían sufrirse graves lesiones o
incluso la muerte.
Peligro de electrocución:
• No haga funcionar esta unidad con la caja o la puerta del
compartimiento de las baterías abierta.
• Antes de abrir la caja o la puerta del compartimiento de las baterías,
retire del circuito los cables de prueba (o la pinza), y apague la
unidad.
De no observarse estas advertencias podrían sufrirse graves lesiones o
incluso la muerte.
Peligro de electrocución:
• Al utilizar esta unidad cerca de equipo que genere interferencia
electromagnética quizá se obtenga una lectura inexacta e inestable.
• A menos que vaya a medir tensión o corriente, apague y bloquee la
energía. Asegúrese que todos los condensadores estén totalmente
sin carga. No debe haber tensión alguna.
De no observarse estas advertencias podrían sufrirse lesiones graves o
incluso la muerte.
17
Find Quality Products Online at: [email protected]
www.GlobalTestSupply.com
Page 18
Importante Información sobre Seguridad
Peligro de electrocución:
• No intente reparar esta unidad, ya que contiene partes que deben
recibir mantenimiento por parte de un profesional.
• No exponga la unidad a ambientes de temperatura extrema o altos
niveles de humedad. Consulte la sección “Especificaciones”.
De no observarse estas precauciones podrían sufrirse lesiones o daños
a la unidad.
Peligro de electrocución:
No cambie la función de medición mientras los cables de prueba estén
conectados a un componente o circuito.
De no observarse esta advertencia podrían sufrirse lesiones o daños a
la unidad.
18
Find Quality Products Online at: [email protected]
www.GlobalTestSupply.com
Page 19
Identificación
1. Pinza
2. Indicador de campos eléctricos
3. Pantalla
CSJ-100
1
4. Botón retener/alternar
5. Botón EF
6. Interruptor de selección
7. Terminal de entrada a tierra, común
(COM), o negativa
8. Terminal de entrada (V-Ω) de voltios
o resistencia
Iconos de la pantalla
9. Se activa la función “Hold”
(retención de datos en pantalla).
10. A Amps
11. V Volts
12. Ω Ohmios
13. k kilo (10
14. M Mega (10
15. Modo de continuidad
16. Se activa la selección automática de
escala.
3
)
6
)
2
3
4
5
6
7
8
17.
18. Se selecciona medición de CA.
19. – Indicador de polaridad negativa
20.
21. Indicador de batería baja
22.
Modo de diodo
Se selecciona medición de CC.
O.L
Indicador de sobrecarga
17
18
19
20
21
Símbolos en la unidad
Advertencia—Lea el manual de instrucciones
Peligro de electrocución
Doble forro aislante
Batería
16
9101112131415
22
Recicle el producto de acuerdo con lo establecido
en las direcciones del fabricante
19
Find Quality Products Online at: [email protected]
www.GlobalTestSupply.com
Page 20
Cómo utilizar las distintas funciones
• Interruptor de selección
Gire el interruptor al modo de operación deseado:
(Tensión de CA)
(Tensión de CC)
(resistencia)
(diodo/continuidad)
(corriente de CA)
Lleve el interruptor nuevamente a la posición OFF (apagado) cuando no
lo utilice.
• Botón retener/alternar
Oprímalo momentáneamente para seleccionar el modo de diodo o de
continuidad.
Oprímalo momentáneamente para retener el valor presente en la
pantalla.
modo normal.
• Botón EF
Oprima y no suelte este botón para detectar el campo eléctrico
alrededor de los conductores portadores de corriente. Consulte la
sección “Mediciones más comunes”.
• Apagado automático
La unidad se apaga de forma automática después de aproximadamente
15 minutos de inactividad.
aparecerá en la pantalla. Oprímalo nuevamente para volver al
20
Find Quality Products Online at: [email protected]
www.GlobalTestSupply.com
Page 21
CSJ-100
Operación
Peligro de electrocución:
El contacto con circuitos activados podría
ocasionar graves lesiones o incluso la muerte.
1. Coloque el interruptor de selección de acuerdo con la Tabla de valores.
2. Consulte la sección “Mediciones más comunes” en relación con las
instrucciones específicas para cada tipo de medición.
3. Pruebe la unidad en un circuito o componente que se sabe está
funcionando perfectamente.
• Si la unidad no funciona como debería en un circuito que se sabe
está funcionando perfectamente, reemplace la batería.
• Si sigue sin funcionar como debería, devuélvala a Greenlee a fin de
que sea reparada. Consulte las instrucciones en la sección
“Garantía”.
4. Anote la lectura del circuito o componente que se está verificando.
Tabla de valores
coloque el
interruptor
de selección
Para medir
este valor …
Tensión alterna (CA) V-Ω COM
Tensión continua (CC) V-Ω COM
Resistencia V-Ω COM
Corriente alterna (CA)* — —
Para medir
este valor …
Diodo V-Ω COM
Continuidad V-Ω COM
en este
símbolo …
coloque el
interruptor
de selección
en este
símbolo …
enseguida aparece
este icono
en la pantalla …
oprima
momentáneamente el
Botón retener/alternar
hasta que este icono
aparezca en
la pantalla ...
conecte
el cable
de prueba
rojo a ...
conecte
el cable
de prueba
rojo a ...
conecte
el cable
de prueba
negro a ...
conecte
el cable
de prueba
negro a ...
*Las mediciones de corriente de CA se toman con una pinza. Consulte la
sección “Mediciones más comunes” en relación con las instrucciones
específicas para cada tipo de medición.
21
Find Quality Products Online at: [email protected]
www.GlobalTestSupply.com
Page 22
Mediciones más comunes
Medición
de tensión
Medición
de resistencia
22
Find Quality Products Online at: [email protected]
www.GlobalTestSupply.com
Page 23
Mediciones más comunes
Medición de
corriente alterna (CA)
Con la pinza colocada
alrededor de un cable
Notas:
• Coloque la pinza
alrededor de un solo
conductor únicamente.
• Para obtener una
mayor precisión centre
el cable en la pinza.
CSJ-100
Verificación de diodo
Polarización inversa
Polarización directa
23
Find Quality Products Online at: [email protected]
www.GlobalTestSupply.com
Page 24
Mediciones más comunes
Verificación de
continuidad
Detección de campo eléctrico (EF)
1. Oprima y no suelte el botón EF para detectar el campo eléctrico
alrededor de los conductores portadores de corriente. (El interruptor
de selección puede encontrarse en cualquier posición.)
2. Coloque la punta de cualquiera de las pinzas
junto al cableado que se va a verificar.
3. Si se encuentra tensión de CA, la unidad
CSJ-100 emitirá un sonido y el
indicador de campos eléctricos
se iluminará.
24
Find Quality Products Online at: [email protected]
www.GlobalTestSupply.com
Page 25
CSJ-100
Precisión
Consulte la sección “Especificaciones” en relación con las condiciones de
operación y el coeficiente de temperatura.
La precisión se especifica de la siguiente manera: ± (un porcentaje de la
lectura + una cantidad fija) a 23°C ± 5°C (73,4°F ± 9°F), 0% a 80% de
humedad relativa.
Tensión alterna (CA)
Escala de medición Precisión
200,0 V ± (1,5% + 0,5 V)
1000 V ± (1,5% + 5 V)
Escala de frecuencia: 50 Hz a 500 Hz
Impedancia de entrada: 2 MΩ || 100 pF máx.
Tensión continua (CC)
Escala de medición Precisión
200,0 V ± (1,0% + 0,2 V)
1000 V ± (1,0% + 2 V)
Impedancia de entrada: 2 MΩ
Resistencia
Escala de medición Precisión
200,0 Ω± (1,0% + 0,5 Ω)
2,000 kΩ± (1,0% + 0,002 kΩ)
20,00 kΩ± (1,0% + 0,02 kΩ)
200,0 kΩ± (1,0% + 0,2 kΩ)
2,00 MΩ± (1,0% + 0,002 MΩ)
20,00 MΩ± (1,9% + 0,05 MΩ)
Corriente alterna (CA)
Escala de medición Precisión
0,0 a 200,0 A ± (3,0% + 0,3 A)
Escala de frecuencia: 50 Hz a 60 Hz
Influencia de conductor adyacente: < 0,08 A/A
Tono audible de continuidad
Escala Precisión
200,0 Ω 1,0% + 0,5 Ω
Tensión de circuito abierto: 0,4 VCC típica
Umbral audible: Entre 50 Ω y 250 Ω
Verificador de diodos
Corriente de prueba Precisión (0,4 V a 0,8 V)
0,4 mA típica 1,5% + 0,050 V
Tensión de circuito abierto: < 1,6 VCC típica
25
Find Quality Products Online at: [email protected]
www.GlobalTestSupply.com
Page 26
Especificaciones
Pantalla: LCD de 3-1/2 dígitos (lectura máxima de 1999)
Frecuencia de muestreo: 1,5 por segundo
Indicación de superposición de gamas: En la pantalla aparece como “OL”
Abertura de la pinza: 16 mm (0,63 pulg.)
Detección de campos eléctricos sin alambres (EF):
Escala de tensión: 50 V CA a 1000 V CA
Escala de frecuencia: 50 Hz a 500 Hz
Categoría de mediciones: Categoría IV, 600 V; Categoría III, 1000 V
por UL 61010-1 y UL 61010B-2-032
Coeficiente de temperatura: 0,2 x (precisión especificada) por °C menor de
18°C o mayor de 28°C
Condiciones de operación:
A 0% ≤ 80% de humedad relativa: 0°C a 30°C (32°F a 86°F)
A 0% ≤ 75% de humedad relativa: 30°C a 40°C (86°F a 104°F)
A 0% ≤ 45% de humedad relativa: 40°C a 50°C (104°F a 122°F)
Altura: 2000 m (6500 pies) máximo
Uso en interiores únicamente
Condiciones de almacenamiento: -20°C a 60°C (-4°F a 140°F),
0% a 80% de humedad relativa sin batería
Grado de contaminación: 2
Baterías: Dos baterías de 1,5 V (AAA, A4M, o IEC LR03)
Categorías de medición
Las siguientes definiciones proceden de la norma de seguridad
internacional sobre la coordinación de aislamientos tal y como se aplica a
equipos de medición, control y laboratorio. En las publicaciones IEC
61010-1 y IEC 60664 de la International Electrotechnical Commission
(Comisión Electrotécnica Internacional) se detallan más a fondo estas
categorías de medición.
Categoría de medición I
Nivel de señal. Equipo electrónico y de telecomunicaciones, o partes del
mismo. Como ejemplo pueden citarse los circuitos electrónicos protegidos
contra tensiones momentáneas dentro de fotocopiadores y modems.
Categoría de medición II
Nivel local. Aparatos eléctricos, equipo portátil, y los circuitos a los que
están conectados. Como ejemplo pueden citarse dispositivos de
iluminación, televisores y circuitos de rama larga.
Categoría de medición III
Nivel de distribución. Máquinas instaladas permanentemente y los
circuitos a los que están cableados. Como ejemplo pueden citarse sistemas
conductores y los paneles del interruptor automático principal del sistema
eléctrico de un edificio.
Categoría de medición IV
Nivel de abastecimiento primario. Líneas aéreas y otros sistemas de cable.
Como ejemplo pueden citarse cables, medidores, transformadores y
cualquier otro equipo exterior perteneciente a la empresa de servicio
eléctrico.
26
Find Quality Products Online at: [email protected]
www.GlobalTestSupply.com
Page 27
CSJ-100
Mantenimiento
Peligro de electrocución:
• No intente reparar esta unidad, ya que contiene partes que deben
recibir mantenimiento por parte de un profesional.
• No exponga la unidad a ambientes de temperatura extrema o altos
niveles de humedad. Consulte la sección “Especificaciones”.
De no observarse estas precauciones podrían sufrirse lesiones o daños
a la unidad.
Cómo reemplazar la batería
Peligro de electrocución:
• No haga funcionar esta unidad con la caja o la puerta del
compartimiento de las baterías abierta.
• Antes de abrir la caja o la puerta del compartimiento de las baterías,
retire del circuito los cables de prueba (o la pinza), y apague la
unidad.
De no observarse estas advertencias podrían sufrirse graves lesiones o
incluso la muerte.
1. Desconecte la unidad del circuito. Apague (OFF) la unidad.
2. Retire el tornillo de la puerta del compartimiento de las baterías.
3. Retire la puerta del compartimiento de las baterías.
4. Reemplace las baterías (fíjese en la polaridad).
5. Vuelva a colocar la puerta del compartimiento de las baterías y el
tornillo.
Limpieza
Limpie periódicamente la caja utilizando un paño húmedo y detergente
suave; no utilice abrasivos ni solventes.
Certificado de Conformidad
Greenlee Textron Inc. cuenta con certificación conforme a ISO 9000 (2000)
para nuestros Sistemas de Gerencia de Calidad.
El instrumento provisto ha sido inspeccionado y/o calibrado mediante el
uso de equipo reconocido por el Instituto Nacional de Normas y
Tecnologías
Find Quality Products Online at: [email protected]
(National Institute for Standards and Technology
www.GlobalTestSupply.com
[NIST]).
27
Page 28
Page 29
CSJ-100
Description
Le
compteur numérique à pince ouverte CSJ-100 de Greenlee est un
appareil portatif qui peut mesurer : le courant c.a., la tension c.a. et c.c et
la résistance. Il vérifie aussi les diodes, la continuité et détecte les champs
électriques (EF).
Sécurité
Lors de l’utilisation et de l’entretien des outils et des équipements de
Greenlee, votre sécurité est une priorité. Ce manuel d’instructions et toute
étiquette sur l’outil fournit des informations permettant d’éviter des
dangers ou des manipulations dangereuses liées à l’utilisation de cet outil.
Suivre toutes les consignes de sécurité indiquées.
Dessein de ce manuel
Ce manuel d’instructions est conçu pour que le personnel puisse se
familiariser avec le fonctionnement et les procédures d’entretien sûres du
contrôleur numérique à pince ouverte CSJ-100 de Greenlee.
Mettre ce manuel à la disposition de tous les employés.
Ne
pas se débarrasser de ce produit ou le jeter !
Toutes les spécifications sont nominales et peuvent changer avec l’amélioration de la
conception. Greenlee Textron Inc. ne peut être tenue responsable des dommages
résultant d’une application inappropriée ou d’un mauvais usage de ses produits.
® Enregistré : La couleur verte des instruments de vérification électrique est une
marque de commerce déposée de Greenlee Textron Inc.
CONSERVER CE MANUEL
29
Find Quality Products Online at: [email protected]
www.GlobalTestSupply.com
Page 30
Consignes de sécurité importantes
SYMBOLE
D’AVERTISSEMENT
Ce symbole met en garde contre les risques et les manipulations
dangereuses pouvant entraîner des blessures ou l’endommagement du
matériel. Le mot indicateur, défini ci-dessous, indique la gravité du
danger. Le message qui suit le mot indicateur indique comment
empêcher le danger.
Danger immédiat qui, s’il n’est pas pris en considération ENTRAINERA
des blessures graves, voire mortelles.
Danger qui, s’il n’est pas pris en considération, POURRAIT entraîner
des blessures graves, voire mortelles.
Dangers ou manipulations dangereuses qui, s’ils ne sont pas pris en
considération, POURRAIENT EVENTUELLEMENT entraîner des
dommages à la propriété ou causer des blessures.
Lire attentivement et bien comprendre cette
documentation avant d’utiliser ou de procéder à
l’entretien de cet équipement. Négliger de
comprendre comment utiliser cet outil en toute
sécurité pourrait provoquer un accident et
entraîner des blessures graves, voire mortelles.
Risques de décharge électrique :
Un contact avec des circuits sous tension
pourrait entraîner des blessures graves, voire
mortelles.
30
Find Quality Products Online at: [email protected]
www.GlobalTestSupply.com
Page 31
Consignes de sécurité importantes
Risques de décharge électrique et d’incendie :
• Ne pas exposer cet appareil à la pluie ou à l’humidité.
• Ne pas utiliser cet appareil s’il est mouillé ou endommagé.
• Utiliser cet appareil uniquement dans le but pour lequel il a été
conçu, tel que décrit dans ce manuel. Toute autre utilisation peut
altérer le système de protection de cet appareil.
L’inobservation de ces consignes pourrait entraîner des blessures
graves, voire mortelles.
Risques de décharge électrique :
• Ne pas utiliser lorsque le couvercle de la pile ou du boîtier est
ouvert.
CSJ-100
• Avant d’ouvrir le boîtier ou le couvercle de la pile, retirer les fils
d’essai (ou la pince) du circuit et mettre l’appareil hors tension.
L’inobservation de ces consignes pourrait entraîner des blessures
graves, voire mortelles.
Risque de décharge électrique :
• L’utilisation de cet appareil à proximité d’équipements qui génèrent
des interférences électromagnétiques peut produire des lectures
instables ou erronées.
• Sauf si l’on mesure la tension ou le courant, mettre hors tension et
verrouiller la source d’alimentation. S’assurer que tous les
condensateurs sont déchargés. Aucune tension ne doit être
présente.
L’inobservation de ces consignes pourrait entraîner des blessures
graves, voire mortelles.
31
Find Quality Products Online at: [email protected]
www.GlobalTestSupply.com
Page 32
Consignes de sécurité importantes
Risques de décharge électrique :
• Ne pas tenter de réparer cet appareil. Il ne comporte aucune pièce
pouvant être réparée.
• Ne pas exposer l’appareil à des températures ou à une humidité
extrêmes. Se reporter à la section des « Spécifications ».
L’inobservation de ces consignes pourrait endommager l’appareil et
pourrait entraîner des blessures.
Risques de décharge électrique :
Ne pas modifier la fonction de mesure pendant que les fils d’essai sont
connectés à un composant ou à un circuit.
L’inobservation de cette consigne pourrait endommager l’appareil et
entraîner des blessures.
32
Find Quality Products Online at: [email protected]
www.GlobalTestSupply.com
Page 33
Identification
1. Pince
2. Indicateur EF
3. Afficheur
CSJ-100
1
4. Bouton de maintien (Hold)/
commutateur à bascule
5. Bouton EF
6. Sélecteur
7. Borne d’entrée négative, commune
(COM) ou de mise à la masse
8. Borne d’entrée de volts ou de
résistance (V-Ω)
Icônes de l’afficheur
9. Fonction de maintien activée.
10. A Ampères
11. V Volts
12. Ω Ohms
13. k kilo (10
14. M Méga (106)
15.
16. Mesure automatique de la
Mode de continuité
plage activée.
3
)
2
3
4
5
6
7
8
17.
18. Mesure du c.a. sélectionnée.
19. – Indicateur de polarité négative
20.
21. Indicateur de pile faible
22.
Mode diode
Mesure du c.c. sélectionnée.
O.L
Indicateur de surcharge
17
18
19
20
21
Symboles apparaissant sur l’appareil
Avertissement — Lire le manuel d’instructions
Risques de décharge électrique
Isolation double
Pile
16
9101112131415
22
Recycler ce produit conformément aux directives du fabricant
33
Find Quality Products Online at: [email protected]
www.GlobalTestSupply.com
Page 34
Utilisation des fonctions
• Sélecteur
Faire tourner le sélecteur sur le mode de fonctionnement désiré :
(Tension c.a.)
(Tension c.c.)
(résistance)
(diode/continuité)
(courant c.a.)
Remettre le sélecteur à la position d’arrêt (OFF) lorsque l’appareil n’est
pas utilisé.
• Bouton de maintien (Hold)/commutateur à bascule
Appuyer quelques instants pour sélectionner le mode de diode ou de
continuité.
Appuyer quelques secondes pour maintenir la valeur en cours sur
l’afficheur. L’icône
revenir au mode normal.
• Bouton EF
Maintenir appuyé pour détecter le champ électrique entourant les
conducteurs sous tension. Consulter la section « Mesures types ».
• Mise hors tension automatique
L’appareil s’éteint de lui-même après environ 15 minutes d’inactivité.
apparaît sur l’afficheur. Appuyer de nouveau pour
34
Find Quality Products Online at: [email protected]
www.GlobalTestSupply.com
Page 35
CSJ-100
Utilisation
Risques de décharge électrique :
Un contact avec des circuits sous tension
pourrait entraîner des blessures graves, voire
mortelles.
1. Régler le sélecteur à partir du Tableau des réglages.
2. Se reporter aux « Mesures types » pour obtenir des instructions de
mesure spécifiques.
3. Vérifier l’appareil sur un circuit ou sur un composant connu.
• Si l’appareil ne fonctionne pas comme prévu sur un circuit dont le
fonctionnement est connu, remplacer la pile.
• Si l’appareil ne fonctionne toujours pas comme prévu, le renvoyer
à Greenlee pour qu’il soit réparé. Se reporter aux instructions de la
garantie.
4. Lire le circuit ou le composant à vérifier.
Tableau des réglages
Régler le
sélecteur
Pour mesurer
cette valeur …
Tension c.a. V-Ω COM
Tension c.c. V-Ω COM
Résistance V-Ω COM
Courant c.a.* — —
Pour mesurer
cette valeur …
Diode V-Ω COM
Continuité V-Ω COM
à ce
symbole ...
Régler le
sélecteur
à ce
symbole ...
Cette icône apparaît
sur l'écran ...
Appuyer quelques
secondes sur le bouton
de maintien
(Hold)/commutateur
pour afficher l'icône ...
Connecter
le fil
rouge à ...
Connecter
le fil
rouge à ...
*Utiliser la pince pour mesurer le courant c.a. Se reporter aux « Mesures
types » pour obtenir des instructions de mesure spécifiques.
Connecter
le fil
noir à ...
Connecter
le fil
noir à ...
35
Find Quality Products Online at: [email protected]
www.GlobalTestSupply.com
Page 36
Mesures types
Mesure de
la tension
Mesure de
la résistance
36
Find Quality Products Online at: [email protected]
www.GlobalTestSupply.com
Page 37
Mesures types
Mesure du
courant c.a.
Serrer autour du câble
Remarques :
• Placer la pince autour
d’un seul conducteur.
• Pour plus de précision,
centrer le câble dans la
pince.
CSJ-100
Mesure des diodes
Polarisation inverse
Polarisation directe
37
Find Quality Products Online at: [email protected]
www.GlobalTestSupply.com
Page 38
Mesures types
Vérification de
la continuité
Détection d’un champ électrique (EF)
1. Maintenir appuyé le bouton EF pour détecter le champ électrique
entourant les conducteurs sous tension. (Le sélecteur peut être dans
n’importe quelle position.)
2. Placer l’embout de l’une ou l’autre mâchoire
de pince à côté du fil à vérifier.
3. Si une tension c.a. est présente, le
CSJ-100 émet un son et le
voyant EF s’allume.
38
Find Quality Products Online at: [email protected]
www.GlobalTestSupply.com
Page 39
CSJ-100
Précision
Pour obtenir les conditions d’utilisation et les coefficients de température,
consulter la section sur les « Spécifications ».
La précision est spécifiée comme suit : ± (un pourcentage de la lecture +
une quantité fixe) à 23 °C ± 5 °C (73,4 °F ± 9 °F), 0 à 80 % d’humidité
relative.
Tension c.a.
Plage de mesure Précision
200,0 V ± (1,5 % + 0,5 V)
1000 V ± (1,5 % + 5 V)
Plage de fréquence : 50 à 500 Hz
Impédance d’entrée : 2 MΩ || 100 pF max.
Tension c.c.
Plage de mesure Précision
200,0 V ± (1,0 % + 0,2 V)
1000 V ± (1,0 % + 2 V)
Impédance d’entrée : 2 MΩ
Résistance
Plage de mesure Précision
200,0 Ω± (1,0 % + 0,5 Ω)
2,000 kΩ± (1,0 % + 0,002 kΩ)
20,00 kΩ± (1,0 % + 0,02 kΩ)
200,0 kΩ± (1,0 % + 0,2 kΩ)
2,00 MΩ± (1,0 % + 0,002 MΩ)
20,00 MΩ± (1,9 % + 0,05 MΩ)
Courant c.a.
Plage de mesure Précision
0,0 à 200,0 A ± (3,0 % + 0,3 A)
Plage de fréquence : 50 à 60 Hz
Influence du conducteur adjacent : < 0,08 A/A
Sonnerie de continuité
Plage Précision
200,0 Ω 1,0 % + 0,5 Ω
Tension de circuit ouvert : 0,4 V c.c. typique
Seuil audible : entre 50 Ω et 250 Ω
Vérification de la diode
Vérification du courant Précision (0,4 V à 0,8 V)
0,4 mA typique 1,5 % + 0,050 V
Tension de circuit ouvert : < 1,6 V c.c. typique
39
Find Quality Products Online at: [email protected]
www.GlobalTestSupply.com
Page 40
Spécifications
Affichage : 3-1/2-chiffres sur ACL (affichage maximum de 1999)
Taux d’échantillonnage : 1,5 par seconde
Indication de dépassement de plage : « OL » apparaît sur l’afficheur
Ouverture de la pince : 16 mm (0,63 po)
Détection d’un champ électrique sans fil (EF) :
Plage de tension : 50 à 1000 V c.a.
Plage de fréquences : 50 à 500 Hz
Catégorie de mesure : Catégorie IV, 600 V; catégorie III, 1000 V selon UL
61010-1 et UL 61010B-2-032
Coefficient de température : 0,2 x (précision spécifiée) par °C inférieur
à 18 °C ou supérieur à 28 °C
Conditions d’utilisation :
A 0 % ≤ 80 % HR : 0 °C à 30 °C (32 °F à 86 °F)
A 0 % ≤ 75 % HR : 30 °C à 40 °C (86 °F à 104 °F)
A 0 % ≤ 45 % HR : 40 °C à 50 °C (104 °F à 122 °F)
Altitude : 2000 m (6500 pi) maximum
Utilisation à l’intérieur uniquement
Conditions d’entreposage : -20 °C à 60 °C (-4 ºF à 140 °F),
0 à 80 % d’humidité relative, sans pile
Degré de pollution : 2
Pile : deux piles de 1,5 volt (AAA, A4M ou IEC LR03)
Catégories de mesure
Ces définitions sont dérivées des normes internationales sur la sécurité
pour la coordination de l’isolation telle qu’elle s’applique à la mesure, au
contrôle et à l’équipement de laboratoire. Ces catégories de mesure sont
expliquées plus en détail par la Commission électrotechnique
internationale ; se reporter à l’une de ces deux publications : IEC 61010-1
ou IEC 60664.
Catégorie de mesure I
Niveau de signal. Pièces ou équipement électronique et de
télécommunication. Par exemple, les circuits électroniques protégés contre
les courants transitoires, dans les photocopieurs et les modems.
Catégorie de mesure II
Niveau local. Appareils, équipement portatif et les circuits dans lesquels ils
sont branchés. Par exemple, les appareils d’éclairage, les téléviseurs et les
dérivations.
Catégorie de mesure III
Niveau de distribution. Les machines installées en permanence et les
circuits auxquels elles sont câblées. Par exemple, les systèmes de
convoyeurs et les panneaux de disjoncteurs principaux du système
électrique d’un édifice.
Catégorie de mesure IV
Niveau d’alimentation principal. Lignes surélevées et autres systèmes de
câbles. Par exemple, les câbles, les compteurs, les transformateurs et
autres équipements extérieurs appartenant aux fournisseurs en électricité.
40
Find Quality Products Online at: [email protected]
www.GlobalTestSupply.com
Page 41
Entretien
Risques de décharge électrique :
• Ne pas tenter de réparer cet appareil. Il ne comporte aucune pièce
pouvant être réparée.
• Ne pas exposer l’appareil à des températures ou à une humidité
extrêmes. Se reporter à la section des « Spécifications ».
L’inobservation de ces consignes pourrait endommager l’appareil et
pourrait entraîner des blessures.
Remplacement de la pile
Risques de décharge électrique :
CSJ-100
• Ne pas utiliser lorsque le couvercle de la pile ou du boîtier est
ouvert.
• Avant d’ouvrir le boîtier ou le couvercle de la pile, retirer les fils
d’essai (ou la pince) du circuit et mettre l’appareil hors tension.
L’inobservation de ces consignes pourrait entraîner des blessures
graves, voire mortelles.
1. Débrancher l’appareil du circuit. Mettre l’appareil hors tension (OFF).
2. Enlever la vis du couvercle du compartiment des piles.
3. Enlever le couvercle du compartiment à pile.
4. Remplacer les piles (suivre la polarité).
5. Remettre en place le couvercle de la pile et visser la vis.
Nettoyage
Nettoyer régulièrement le boîtier avec un chiffon humide et un détergent
doux. Ne pas utiliser de produits abrasifs ou de solvants.
Déclaration de conformité
Greenlee Textron Inc. est certifiée selon ISO 9000 (2000) pour nos
Systèmes de gestion
de la qualité.
L’instrument ci-inclus a été vérifié et/ou étalonné avec des moyens de
mesure raccordés aux étalons du National Institute of Standards and
Technology (NIST).
41
Find Quality Products Online at: [email protected]
www.GlobalTestSupply.com
Page 42
Page 43
Page 44
Lifetime Limited Warranty
Greenlee Textron Inc. warrants to the original purchaser of these goods for use that these
products will be free from defects in workmanship and material for their useful life,
excepting normal wear and abuse. This warranty is subject to the same terms and
conditions contained in Greenlee T
For items not covered under warranty (such as items dropped, abused, etc.), a repair cost
quote is available upon request.
Note: Prior to returning any test instrument, please check replaceable batteries or make sure
the battery is at full charge.
extron Inc.’s standard one-year limited warranty.
Garantía limitada válida durante la vida útil del producto
Greenlee Textron Inc. le garantiza al comprador original de estos bienes de uso, que los
mismos estarán libres de defectos de materiales y fabricación durante su vida útil;
en el caso de que sean maltratados o hayan sufrido el deterioro normal. Esta garantía está
sujeta a los mismos términos y condiciones de la garantía estándar limitada válida por un
año, otorgada por Greenlee Textron Inc.
Puede obtener, previa solicitud, una cotización de precios de reparación para aquellos
artículos que no están cubiertos bajo esta garantía (los que se han dejado caer o han sido
maltratados).
Aviso: Antes de devolver un instrumento de verificación, revise si las pilas están bajas y es
necesario reemplazarlas.
excepto
Garantie à vie limitée
La société Greenlee Textron Inc. garantit à l’acheteur d’origine de ces produits que ces
derniers ne comportent aucun défaut d’exécution ou de matériau pour la durée de leur vie
utile, sauf l’usure normale. Cette garantie est assujettie aux mêmes conditions que celles
contenues dans les modalités et conditions de la garantie limitée standard d’un an de
Greenlee Textron Inc.
Lorsque les articles ne sont pas protégés par une garantie (comme si l’appareil tombe, s’il
est soumis à un usage abusif, etc.), une soumission pour le prix de réparation sera
présentée sur demande.
Remarque : Avant de renvoyer un appareil de mesure, vérifier les piles remplaçables ou
s’assurer que la pile est chargée au complet.
Greenlee Textron Inc is a subsidiary of Textron Inc.
Find Quality Products Online at: [email protected]
www.GlobalTestSupply.com
Loading...
