Greenlee CS-2072 Instruction Manual

52021115 REV 2 © 2006 Greenlee Textron Inc. 7/06

CS-2072

Circuit Breaker Finder

Localizador de

interruptores automáticos

Repère-disjoncteur

INSTRUCTION MANUAL

INSTRUCTION MANUAL

MANUAL DE INSTRUCCIONES

MANUEL D’INSTRUCTIONS

Read and understand all of the instructions and
safety information in this manual before operating
or servicing this tool.

Lea y entienda todas las instrucciones y la
información sobre seguridad que aparecen en este
manual, antes de manejar esta herramienta o darle
mantenimiento.

Lire attentivement et bien comprendre toutes les
instructions et les informations sur la sécurité de ce
manuel avant d‘utiliser ou de procéder à l‘entretien
de cet outil.

2

Description

The Greenlee CS-2072 Circuit Breaker Finder accurately locates AC breakers. The
receiver automatically calibrates without user adjustments and gives both an
audible and visual signal when the breaker is found.

Safety

Safety is essential in the use and maintenance of Greenlee tools and equipment.
This instruction manual and any markings on the tool provide information for
avoiding hazards and unsafe practices related to the use of this tool. Observe all of
the safety information provided.

Purpose of This Manual

This instruction manual is intended to familiarize all personnel with the safe
operation and maintenance procedures for the Greenlee CS-2072
Circuit Breaker Finder.

Keep this manual available to all personnel.
Replacement manuals are available upon request at no charge.

Do not discard this product or throw away!

For recycling information, go to www.greenlee.com.

KEEP THIS MANUAL

All specifications are nominal and may change as design improvements occur.
Greenlee Textron Inc. shall not be liable for damages resulting from misapplication or misuse
of its products.

® Registered: The color green for electrical test instruments is a registered trademark of
Greenlee Textron Inc.

3

CS-2072

Important Safety Information

Electric shock hazard:
Contact with live circuits could result in severe injury or

death.

Read and understand this material before operating or
servicing this equipment. Failure to understand how to
safely operate this tool could result in an accident
causing serious injury or death.

This symbol is used to call your attention to hazards or unsafe practices
which could result in an injury or property damage. The signal word,
defined below, indicates the severity of the hazard. The message after the
signal word provides information for preventing or avoiding the hazard.

SAFETY ALERT SYMBOL

Immediate hazards which, if not avoided, WILL result in severe injury or
death.

Hazards which, if not avoided, COULD result in severe injury or death.

Hazards or unsafe practices which, if not avoided, MAY result in injury or
property damage.

4

Important Safety Information

Electric shock hazard:

• Do not attempt to repair this unit. It contains no user-serviceable parts.

• Do not expose the unit to extremes in temperature or high humidity.
Refer to “Specifications.”

Failure to observe these precautions may result in injury and can damage the
unit.

Electric shock hazard:
Using this unit near equipment that generates electromagnetic interference can

result in unstable or inaccurate readings.
Failure to observe this warning could result in severe injury or death.

Electric shock hazard:
Do not operate with the case open.
Failure to observe this warning could result in severe injury or death.

Electric shock and fire hazard:

• For indoor use only on standard 110 VAC to 120 VAC circuits.

• Do not expose this unit to rain or moisture.

• Do not use the unit if it is wet or damaged.

• Use this unit for the manufacturer’s intended purpose only, as described in
this manual. Any other use can impair the protection provided by the unit.

Failure to observe these warnings could result in severe injury or death.

5

CS-2072

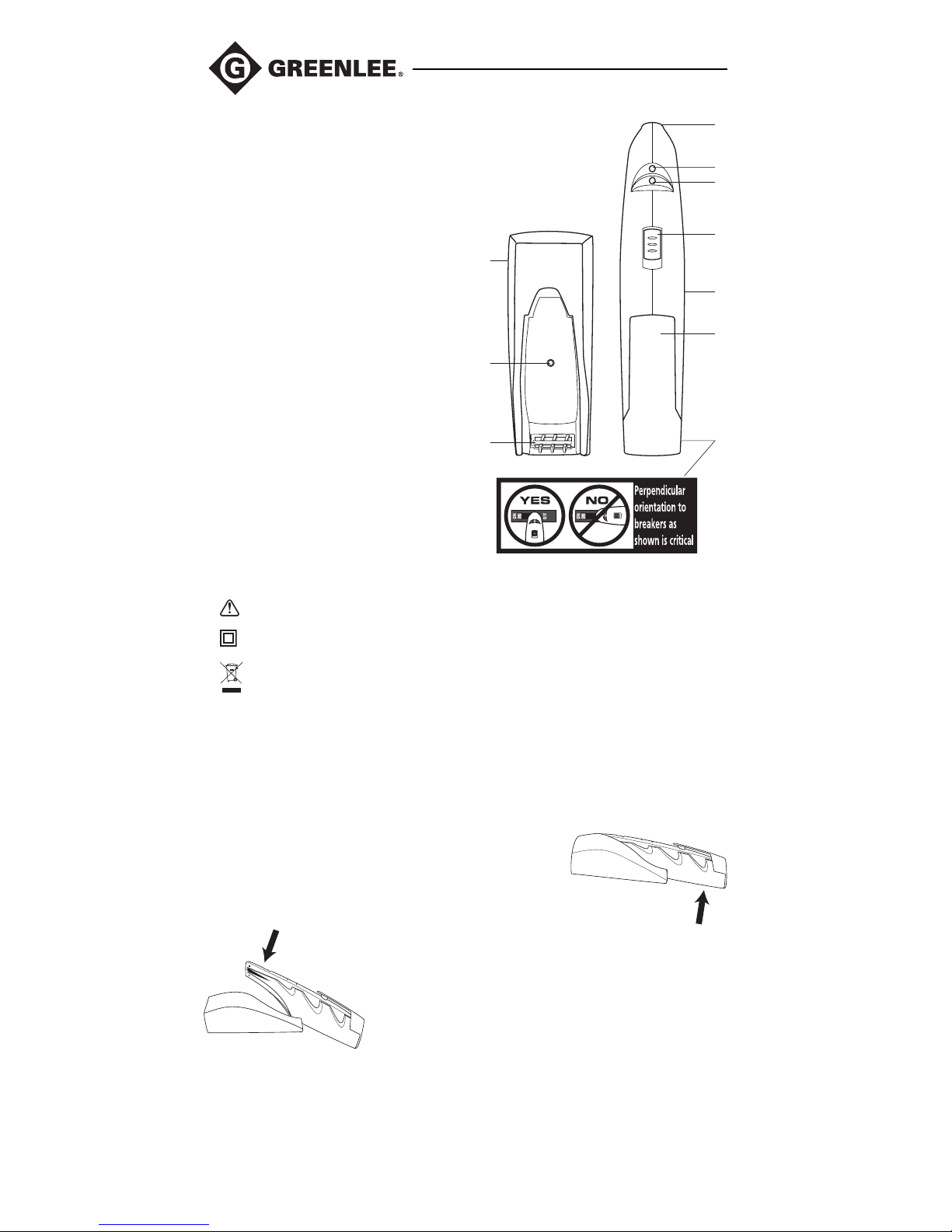

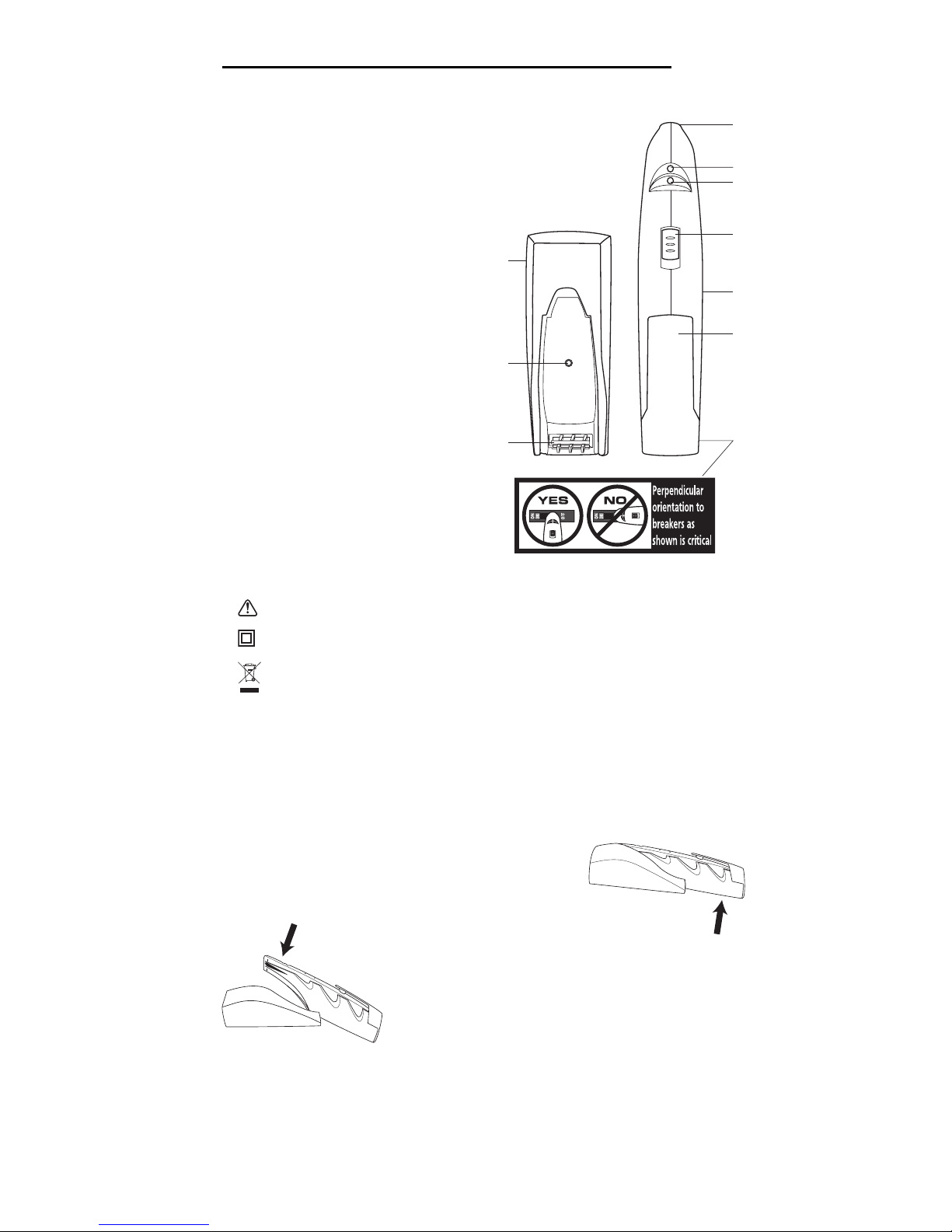

Identification

Receiver

1. Sensor

2. Circuit indicator LED (green)

3. Power indicator LED (red)

4. ON/OFF switch

5. Sounder

6. Belt clip

7. Orientation label (on back)

Transmitter

8. Plug (on back)

9. Power indicator LED (red)

10. Receiver clip

Symbols on the Unit

Warning—Read the instruction manual
Double insulation
Recycle product in accordance with

manufacturer’s directions

Introduction

The Greenlee CS-2072 Circuit Breaker Finder consists of a transmitter and a
receiver. When plugged into an energized circuit, the transmitter will generate a
signal that can be detected by the receiver, which will give an audible and visual
indication at the correct breaker.

Opening and Closing the Unit

To separate the receiver from the transmitter, hold the

transmitter and pull upward on the receiver’s handle.

To reassemble the receiver to the transmitter, place
the bottom center of the receiver over the transmitter’s
receiver clip. Rotate the receiver wand into the
transmitter unit until it clicks in place. Use the belt clip
for easy transport.

ONON

ON

OFF

2

1

3

5

6

7

4

10

9

8

6

Electric shock and fire hazard:

• For indoor use only on standard 110 VAC to 120 VAC circuits.

• Receiver not intended for contact with live circuits.

Failure to observe this warning could result in severe injury or death.

Operation

The CS-2072 receiver is more effective when it is held perpendicular to the
breaker. Refer to the orientation label located on the bottom of the receiver wand.

Note:

• Connect the transmitter to a known live circuit and verify that the
LED glows.

• Slide the receiver switch to the ON position and verify that the red
LED on the receiver glows. If the red LED is not lit, replace the
battery.

• If the transmitter or receiver does not function as expected, return
to Greenlee for repair. Refer to the instructions under Warranty.

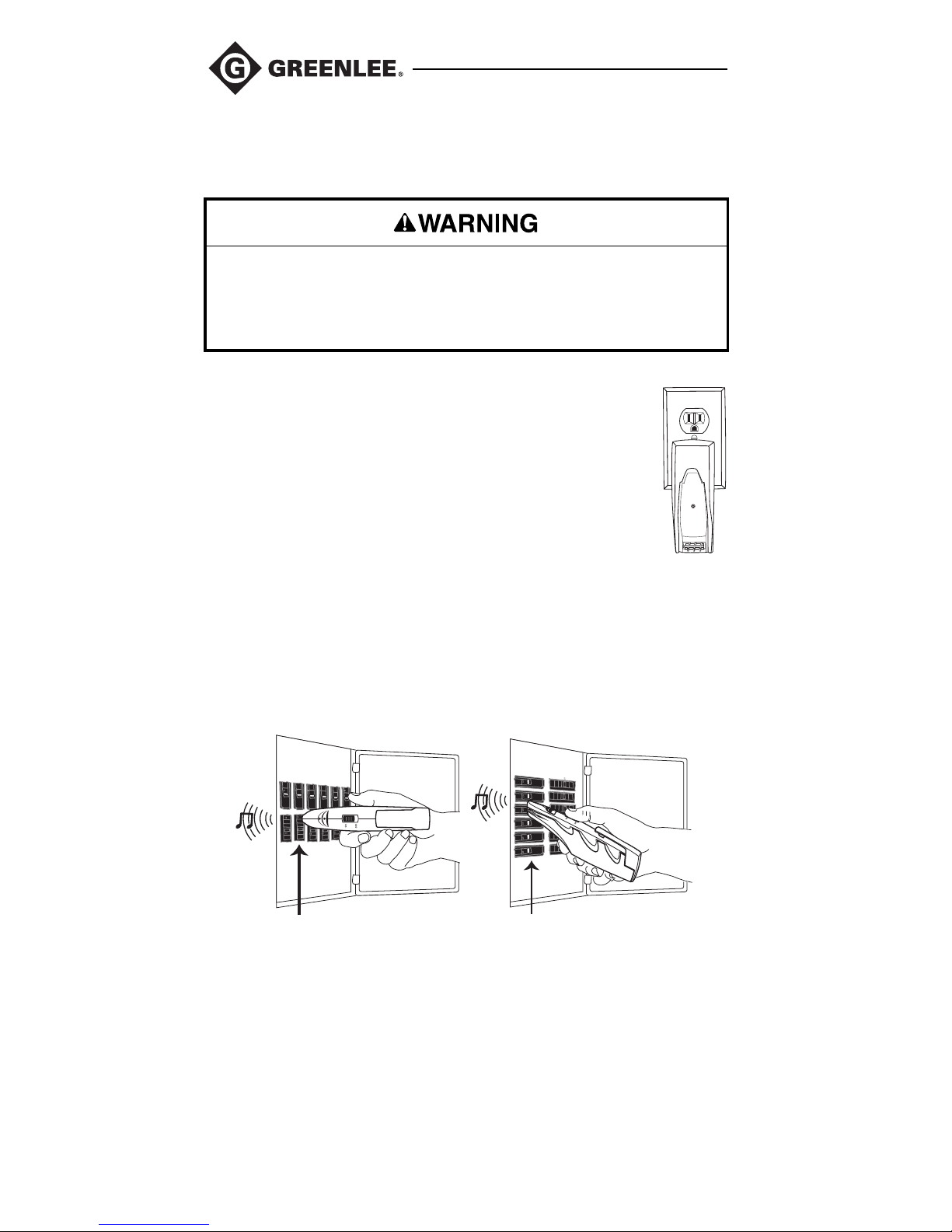

1. Plug the transmitter into the outlet that needs to be turned off or identified.

Note: In order to transmit its signal, the transmitter must receive power from
the circuit under test.

2. Verify that the red LED on the transmitter glows, indicating a live circuit.

3. Go to the circuit panel. Turn on the receiver and hold it against the breaker as

shown below.

Vertical Breakers Horizontal Breakers

4. Slowly scan the receiver over all breakers. This calibrates the unit. If you have

more than one panel, be sure to perform this step on each panel. Do not turn
off the receiver.

5. Perform a second pass over the breakers. When the green LED glows and the

buzzer sounds, you are directly over the breaker connected to the transmitter.

6. Label the breaker, if desired.

7. To work on the circuit, turn off the breaker.

8. Verify that the red LED on the transmitter is off, indicating a dead circuit,

before beginning work.

7

CS-2072

Troubleshooting

Situation Probable Causes Solutions

No indication, i.e., The breaker for that Scan the box that supplies that
no green LED circuit is not in the circuit.
and buzzer. box being scanned.

Multiple indications The first scan was Scan again, moving the receiver
on second scan. performed too slowly. Be sure to keep the nose

quickly. of the receiver close to the

breaker and maintain proper
orientation.

Tracing circuit — Use an outlet adapter. Screw the
connected to light adapter into the socket, and then
fixture. plug the transmitter into it.

Or plug an extension cord into the
adapter, and then plug the
transmitter into the extension cord.

Specifications

Operating Conditions:

Temperature: 5 °C to 40 °C (41 °F to 104 °F)
Relative Humidity (non-condensing): 80% maximum for temperatures up to

31 °C (88 °F), decreasing linearly to 50% maximum at 40 °C (104 °F)
Altitude: 2000 m (6500') maximum
Indoor use only.

Storage Conditions:

Temperature: –29 ° C to 66 °C (–20 °F to 150 °F)
Relative Humidity: 0% to 80% (non-condensing)
Remove battery from receiver.
Snap the transmitter and receiver together to store.

Transmitter Only

Voltage Range: 110–120 VAC, 60 Hz
Wattage: 3.0 W maximum
For use with NEMA 1-15R outlets or light socket adapter
Measurement Category: Category II, 120 V per UL 61010-1 (transmitter only)

Receiver Only

Battery: 9 V (NEDA 1604, JIS 006P, or IEC 6F22)
Battery Life: Approximately 50 hours with alkaline battery

8

Measurement Categories

These definitions were derived from the international safety standard for insulation
coordination as it applies to measurement, control, and laboratory equipment.
These measurement categories are explained in more detail by the International
Electrotechnical Commission; refer to either of their publications: IEC 61010-1 or
IEC 60664.

Measurement Category I

Signal level. Electronic and telecommunication equipment, or parts thereof. Some
examples include transient-protected electronic circuits inside photocopiers and
modems.

Measurement Category II

Local level. Appliances, portable equipment, and the circuits they are plugged into.
Some examples include light fixtures, televisions, and long branch circuits.

Measurement Category III

Distribution level. Permanently installed machines and the circuits they are hard­wired to. Some examples include conveyor systems and the main circuit breaker
panels of a building’s electrical system.

Measurement Category IV

Primary supply level. Overhead lines and other cable systems. Some examples
include cables, meters, transformers, and other exterior equipment owned by the
power utility.

Statement of Conformity

Greenlee Textron Inc. is certified in accordance with ISO 9000 (2000) for our
Quality Management Systems.

The instrument enclosed has been checked and/or calibrated using equipment that
is traceable to the National Institute for Standards and Technology (NIST).

9

CS-2072

Maintenance

Electric shock hazard:

• Do not attempt to repair this unit. It contains no user-serviceable parts.

• Do not expose the unit to extremes in temperature or high humidity.

Refer to “Specifications.”

Failure to observe these precautions may result in injury and can damage the
unit.

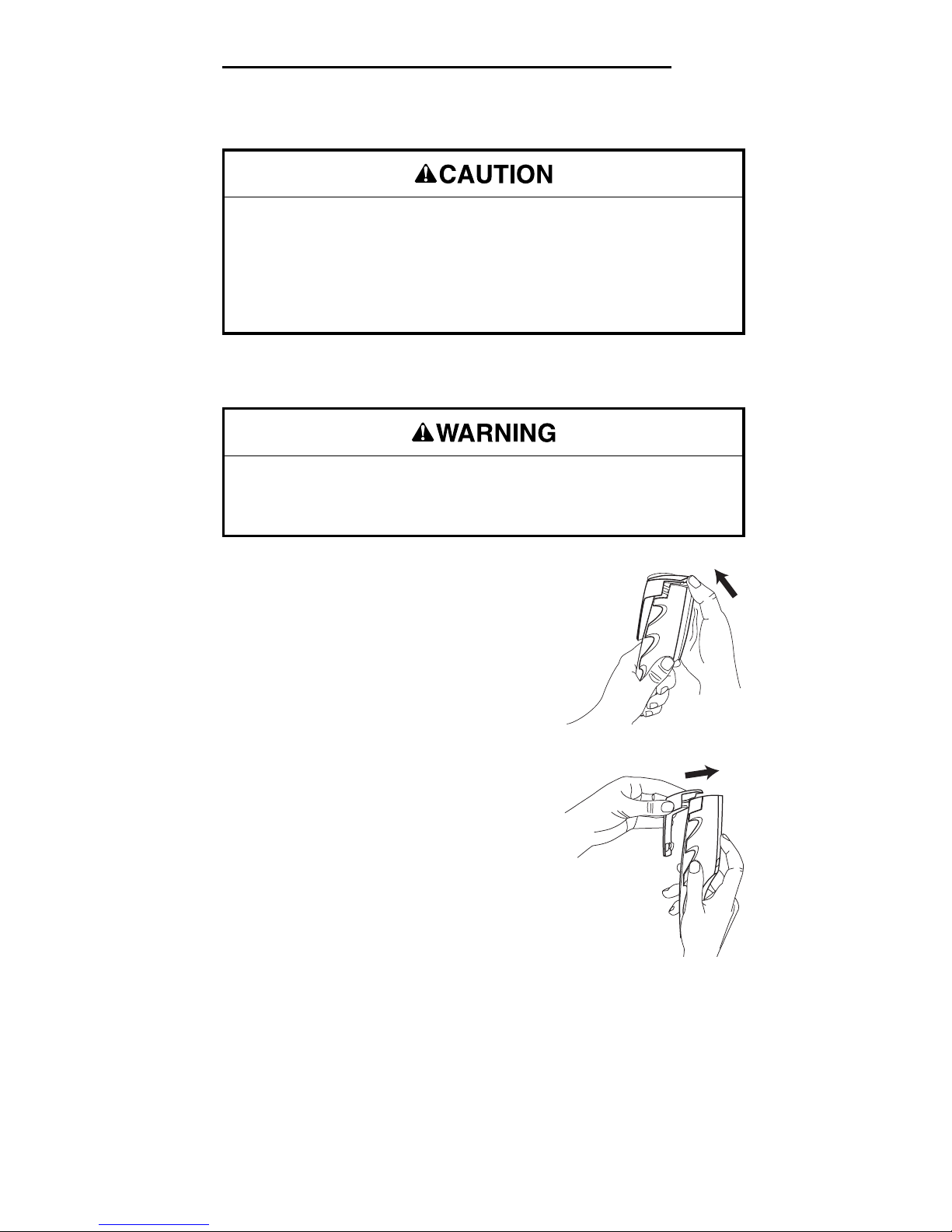

Battery Replacement

Electric shock hazard:
Do not operate with the case open.
Failure to observe this warning could result in severe injury or death.

1. Lift the tab on the bottom end of the belt clip to
release the end cap.

2. Slide the 9 V battery out of the compartment.
Slide a new 9 V battery, terminal side first,
matching (+) and (–) terminals from battery to
case.

3. Slide the clip onto the receiver, pressing down
on the battery until both pieces snap together.

Cleaning

Clean the transmitter with a dry cloth only. Do not expose to liquids.

10

11

CS-2072

Descripción

El Localizador de interruptores automáticos CS-2072 de Greenlee detecta con
exactitud interruptores de CA. El receptor se calibra automáticamente sin la
necesidad de ajustes por parte del usuario, y emite una señal audible y visual
cuando encuentra el interruptor.

Acerca de la seguridad

Es fundamental observar métodos seguros al utilizar y dar mantenimiento a las
herramientas y equipo Greenlee. Este manual de instrucciones y todas las marcas
que ostenta la herramienta le ofrecen la información necesaria para evitar riesgos
y hábitos poco seguros relacionados con su uso. Siga toda la información sobre
seguridad que se proporciona.

Propósito de este manual

Este manual de instrucciones tiene como propósito familiarizar a todo el personal
con los procedimientos de operación y mantenimiento seguros para el Localizador
de interruptores automáticos CS-2072 de Greenlee.

Manténgalo siempre al alcance de todo el personal.
Puede obtener copias adicionales de manera gratuita, previa solicitud.

¡No deseche ni descarte este producto!

Para información sobre reciclaje, visite www.greenlee.com.

CONSERVE ESTE MANUAL

Todas las especificaciones son nominales y pueden cambiar conforme tengan lugar mejoras
de diseño. Greenlee Textron Inc. no se hace responsable de los daños que puedan surgir de la
mala aplicación o mal uso de sus productos.

® Registrado: El color verde para instrumentos de verificación eléctricos es una marca
registrada de Greenlee Textron Inc.

12

Importante Información sobre Seguridad

Peligro de electrocución:
El contacto con circuitos activados podría ocasionar

graves lesiones o incluso la muerte.

Lea y entienda este documento antes de manejar esta
herramienta o darle mantenimiento. Utilizarla sin
comprender cómo manejarla de manera segura podría
ocasionar un accidente y, como resultado de éste,
graves lesiones o incluso la muerte.

Este símbolo se utiliza para indicar un riesgo o práctica poco segura que
podría ocasionar lesiones o daños materiales. Cada uno de los siguientes
términos denota la gravedad del riesgo. El mensaje que sigue a dichos
términos le indica cómo puede evitar o prevenir ese riesgo.

SÍMBOLO DE ALERTA
SOBRE SEGURIDAD

Peligros inmediatos que, de no evitarse, OCASIONARÁN graves lesiones o
incluso la muerte.

Peligros que, de no evitarse, PODRÍAN OCASIONAR graves lesiones o
incluso la muerte.

Peligro o prácticas peligrosas que, de no evitarse, PUEDEN OCASIONAR
lesiones o daños materiales.

13

CS-2072

Importante Información sobre Seguridad

Peligro de electrocución:

• No intente reparar esta unidad, ya que contiene partes que deben recibir

mantenimiento por parte de un profesional.

• No exponga la unidad a ambientes de temperatura extrema o altos niveles
de humedad. Consulte la sección “Especificaciones”.

De no observarse estas precauciones pudieran sufrirse lesiones o daños a la
unidad.

Peligro de electrocución:
Al utilizar esta unidad cerca de equipo que genere interferencia

electromagnética quizá se obtenga una lectura inexacta e inestable.
De no observarse esta advertencia podrían sufrirse graves lesiones o incluso la

muerte.

Peligro de electrocución:
No haga funcionar esta unidad con la caja abierta.
De no observarse esta advertencia podrían sufrirse graves lesiones o incluso la

muerte.

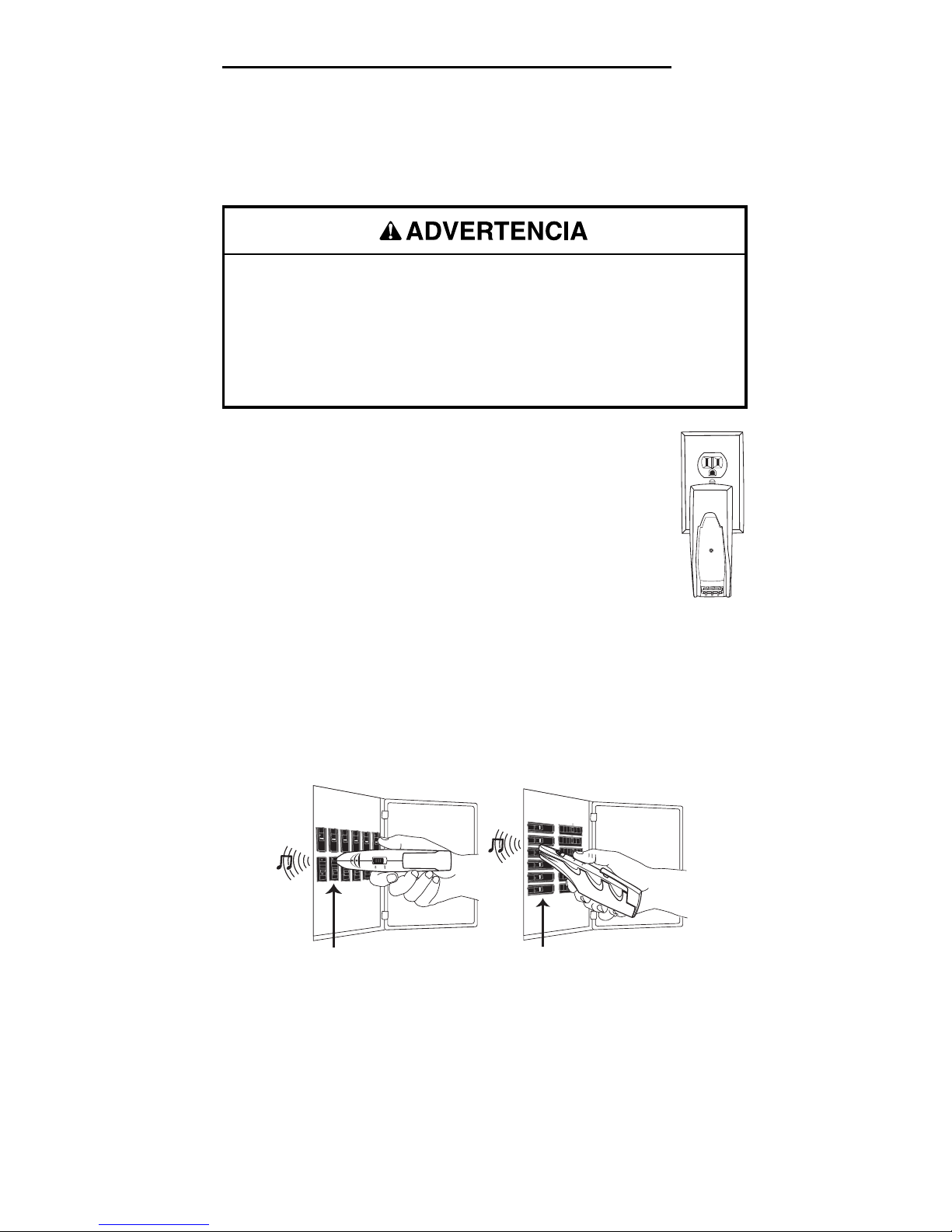

Peligro de electrocución e incendio:

• Para uso en interiores únicamente en circuitos estándar de
110 V CA a 120 V CA.

• No exponga esta unidad ni a la lluvia ni a la humedad.

• No utilice esta unidad si se encuentra mojada o dañada.

• Utilícela únicamente para el propósito para el que ha sido diseñada por el

fabricante, tal como se describe en este manual. Cualquier otro uso puede
menoscabar la protección proporcionada por la unidad.

De no observarse estas advertencias podrían sufrirse graves lesiones o incluso
la muerte.

14

Identificación

Receptor

1. Sensor

2. Diodo emisor de luz (LED)
indicador de circuitos (verde)

3. Diodo emisor de luz (LED)
indicador de potencia (rojo)

4. Interruptor ON/OFF
(ENCENDIDO/APAGADO)

5. Resonador

6. Abrazadera para correa

7. Etiqueta de orientación (en la parte
posterior)

Transmisor

8. Enchufe (en la parte posterior)

9. Diodo emisor de luz (LED)
indicador de potencia (rojo)

10. Abrazadera para receptor

Símbolos en la unidad

Advertencia—Lea el manual de instrucciones
Doble forro aislante
Recicle el producto de acuerdo con lo establecido

en las direcciones del fabricante

Introducción

El Localizador de interruptores automáticos CS-2072 de Greenlee consiste de un
transmisor y un receptor. Al enchufarse en un circuito energizado, el transmisor
generará una señal que podrá ser detectada por el receptor. Éste, a su vez, le
emitirá una señal audible y visual al interruptor correcto.

Cómo abrir y cerrar la unidad

Para separar el receptor del transmisor, sostenga el

transmisor y tire hacia arriba del mango del receptor.

Para volver a instalar el receptor en el transmisor,

coloque la parte central inferior del receptor sobre la
abrazadera para receptor del transmisor. Gire la varilla
del receptor en la unidad del transmisor hasta que
encaje en su posición. Utilice la abrazadera para correa
de modo de facilitar el transporte.

ONON

ON

OFF

2

1

3

5

6

7

4

10

9

8

15

CS-2072

Peligro de electrocución e incendio:

• Para uso en interiores únicamente en circuitos estándar de

110 V CA a 120 V CA.

• Este receptor no ha sido diseñado para hacer contacto con circuitos

activados.

De no observarse esta advertencia podrían sufrirse graves lesiones o incluso la
muerte.

Operación

El receptor CS-2072 es más eficaz si se mantiene perpendicular con relación al
interruptor. Consulte la etiqueta de orientación ubicada en la parte inferior de la
varilla del receptor.

Nota:

• Conecte el transmisor a un circuito energizado y verifique que el
LED brille.

• Deslice el interruptor del receptor hasta la posición ON
(ENCENDER) y verifique que brille el LED rojo del receptor.
Si no se enciende el LED rojo, reemplace la pila.

• Si el transmisor o el receptor no funcionan como deben, devuelva
a Greenlee para su reparación. Consulte las instrucciones en la
sección Garantía.

1. Enchufe el transmisor en el tomacorriente que debe ser

desconectado o identificado.

Nota: Para transmitir su señal, el transmisor debe recibir energía eléctrica del
circuito que se está comprobando.

2. Verifique que brille el LED rojo del transmisor, lo que indica que el circuito

está energizado.

3. Pase al tablero de circuitos. Encienda el receptor y sosténgalo contra el

interruptor según se muestra abajo.

Interruptores verticales Interruptores horizontales

4. Desplace el receptor lentamente sobre todos los interruptores. Esta acción

calibrará la unidad. Si cuenta con más de un tablero, asegúrese de efectuar
este paso en cada uno de los tableros. No apague el receptor.

5. Desplace nuevamente el receptor sobre los interruptores. Cuando el LED

verde brille y el zumbador emita un sonido, se encontrará directamente sobre
el interruptor conectado al trasmisor.

6. Si lo desea, marque el interruptor.

7. Para trabajar en el circuito, desconecte el interruptor.

8. Antes de comenzar el trabajo, verifique que el LED rojo del transmisor esté

apagado, lo que indica que el circuito está desenergizado.

16

Diagnóstico y solución de fallas

Situación Causas probables Soluciones

Ninguna indicación, El interruptor para Rastree la caja que alimenta
p. ej., ni LED verde dicho circuito no se dicho circuito.
ni zumbador. encuentra en la caja

que se está
rastreando.

Múltiples El primer rastreo Rastree nuevamente, desplazando
indicaciones se llevó a cabo de el receptor de forma lenta.
durante el manera muy rápida. Asegúrese de sostener la punta del
segundo rastreo. receptor cerca del interruptor y

mantener la orientación exacta.

Rastreando circuito — Utilice un adaptador para
conectado a tomacorrientes. Enrosque el
dispositivo de adaptador en el enchufe, y luego
iluminación. conecte el transmisor en el

adaptador. O conecte un cordón
prolongador en el adaptador, y
luego conecte el transmisor en el
cordón prolongador.

Especificaciones

Condiciones de operación:

Temperatura: 5°C a 40°C (41°F a 104°F)
Humedad relativa (sin condensación): 80% máxima para temperaturas

mayores de 31°C (88°F), disminuyendo linealmente a 50% como máximo

a 40°C (104°F)
Altura: 2.000 m (6.500 pies) máximo
Uso en interiores únicamente.

Condiciones de almacenamiento:

Temperatura: –29°C a 66°C (–20°F a 150°F)
Humedad relativa: 0% a 80% (sin condensación)
Extraiga la batería del receptor.
Para guardarlos, acople el transmisor y el receptor entre sí.

Transmisor únicamente

Escala de tensión: 110–120 V CA, 60 Hz
Vatiaje: 3,0 W máximo
Para uso con tomacorrientes NEMA 1-15R o adaptador para enchufe de

dispositivo de iluminación.

Categoría de mediciones: Categoría II, 120 V por UL 61010-1 (transmisor

únicamente)

Receptor únicamente

Batería: 9 voltios (NEDA 1604, JIS 006P o IEC 6F22)
Vida útil de la batería: Aproximadamente 50 horas con batería alcalina

17

CS-2072

Categorías de medición

Las siguientes definiciones proceden de la norma de seguridad internacional sobre
la coordinación de aislamientos tal y como se aplica a equipos de medición,
control y laboratorio. En las publicaciones IEC 61010-1 y IEC 60664 de la
International Electrotechnical Commission (Comisión Electrotécnica Internacional)
se detallan más a fondo estas categorías de medición.

Categoría de medición I

Nivel de señal. Equipo electrónico y de telecomunicaciones, o partes del mismo.
Como ejemplo pueden citarse los circuitos electrónicos protegidos contra
tensiones momentáneas dentro de fotocopiadores y modems.

Categoría de medición II

Nivel local. Aparatos eléctricos, equipo portátil, y los circuitos a los que están
conectados. Como ejemplo pueden citarse dispositivos de iluminación, televisores
y circuitos de rama larga.

Categoría de medición III

Nivel de distribución. Máquinas instaladas permanentemente y los circuitos a los
que están cableados. Como ejemplo pueden citarse sistemas conductores y los
paneles del interruptor automático principal del sistema eléctrico de un edificio.

Categoría de medición IV

Nivel de abastecimiento primario. Líneas aéreas y otros sistemas de cable. Como
ejemplo pueden citarse cables, medidores, transformadores y cualquier otro
equipo exterior perteneciente a la empresa de servicio eléctrico.

Declaración de conformidad

Greenlee Textron Inc. cuenta con certificación conforme a ISO 9000 (2000) para
nuestros Sistemas de Gerencia de Calidad.

El instrumento provisto ha sido inspeccionado y/o calibrado mediante el uso de
equipo reconocido por el Instituto Nacional de Normas y Tecnologías

(National

Institute for Standards and Technology

[NIST]).

18

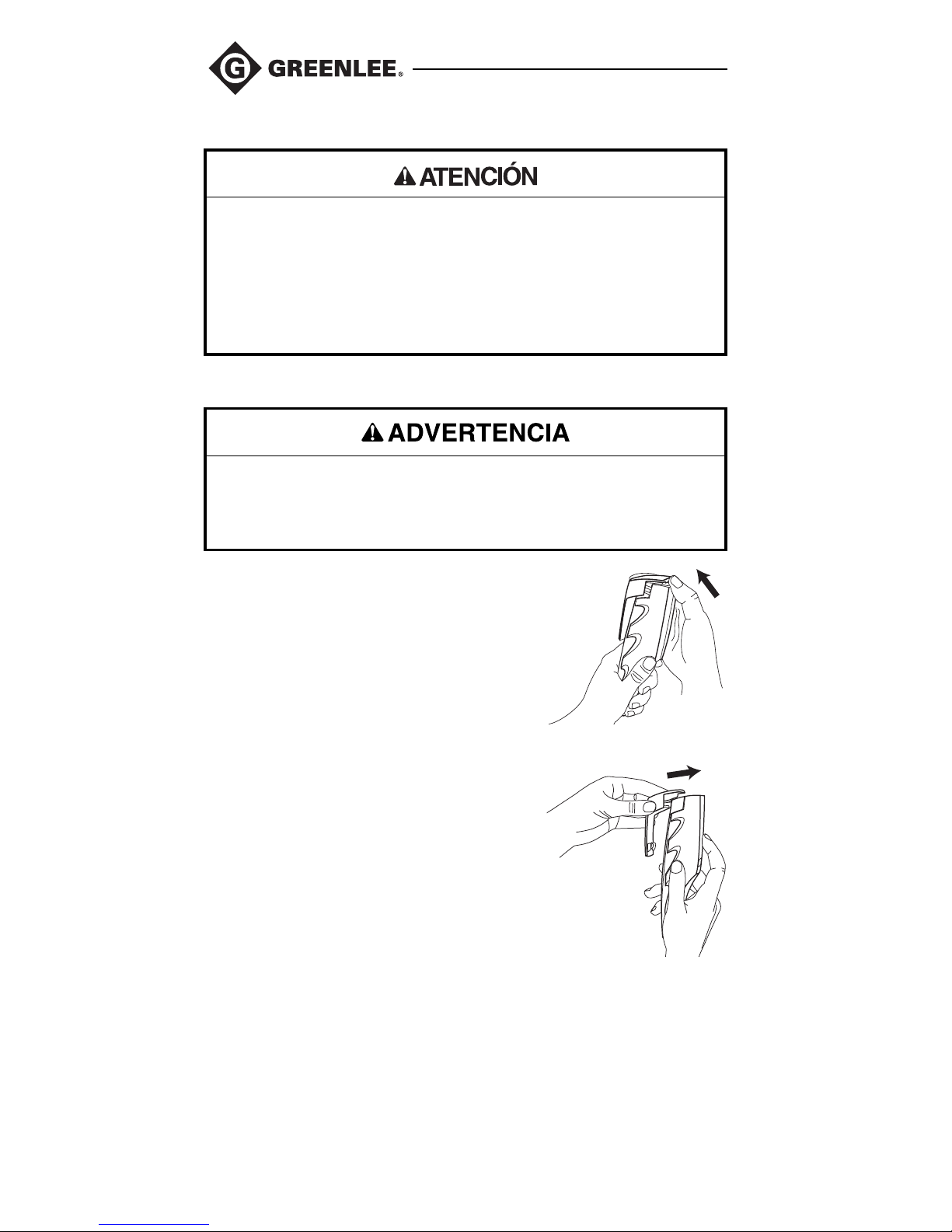

Mantenimiento

Cómo reemplazar la batería

Peligro de electrocución:
No haga funcionar esta unidad con la caja abierta.
De no observarse esta advertencia podrían sufrirse graves lesiones o incluso la

muerte.

1. Levante la lengüeta en el extremo inferior de la
abrazadera para correa de modo de liberar la
tapa de protección.

2. Deslice la batería de 9 V para extraerla del
compartimiento. Deslice una batería de 9 V
nueva, el lado de la terminal primero, haciendo
corresponder las terminales (+) y (–) de la
batería con las del alojamiento.

3. Deslice la abrazadera en el receptor,
empujando la batería hacia abajo hasta que
ambas piezas encajen entre sí.

Limpieza

Limpie el transmisor únicamente con un paño seco. No lo exponga a sustancias
líquidas.

Peligro de electrocución:

• No intente reparar esta unidad, ya que contiene partes que deben recibir
mantenimiento por parte de un profesional.

• No exponga la unidad a ambientes de temperatura extrema o altos niveles
de humedad. Consulte la sección “Especificaciones”.

De no observarse estas precauciones pudieran sufrirse lesiones o daños a la
unidad.

19

CS-2072

Description

Le repère-disjoncteur CS-2072 de Greenlee identifie avec précision l’emplacement
des disjoncteurs c.a. Le récepteur calibre automatiquement, sans que l’utilisateur
n’ait à faire de réglage, et donne un signal audible et visuel au moment de la
détection du disjoncteur.

Sécurité

Lors de l’utilisation et de l’entretien des outils et des équipements de Greenlee,
votre sécurité est une priorité. Ce manuel d’instructions et toute étiquette sur l’outil
fournit des informations permettant d’éviter des dangers ou des manipulations
dangereuses liées à l’utilisation de cet outil. Suivre toutes les consignes de
sécurité indiquées.

Dessein de ce manuel

Ce manuel d’instructions est conçu pour que le personnel puisse se familiariser
avec le fonctionnement et les procédures d’entretien sûres du repère-disjoncteur
CS-2072 de Greenlee.

Mettre ce manuel à la disposition de tous les employés.
On peut obtenir des exemplaires gratuits sur simple demande.

Ne pas se débarrasser de ce produit ou le jeter !

Pour des informations sur le recyclage, visiter www.greenlee.com.

CONSERVER CE MANUEL

Toutes les spécifications sont nominales et peuvent changer avec l’amélioration de la
conception. Greenlee Textron Inc. ne peut être tenue responsable des dommages résultant
d’une application inappropriée ou d’un mauvais usage de ses produits.

® Enregistré : La couleur verte des instruments de vérification électrique est une marque de
commerce déposée de Greenlee Textron Inc.

20

Consignes de sécurité importantes

Risques de décharge électrique :
Un contact avec des circuits sous tension pourrait

entraîner des blessures graves, voire mortelles.

Lire attentivement et bien comprendre cette documenta­tion avant d’utiliser ou de procéder à l’entretien de cet
équipement. Négliger de comprendre comment utiliser cet
outil en toute sécurité pourrait provoquer un accident et
entraîner des blessures graves, voire mortelles.

Ce symbole met en garde contre les risques et les manipulations
dangereuses pouvant entraîner des blessures ou l’endommagement du
matériel. Le mot indicateur, défini ci-dessous, indique la gravité du danger.
Le message qui suit le mot indicateur indique comment empêcher le
danger.

SYMBOLE
D’AVERTISSEMENT

Danger immédiat qui, s’il n’est pas pris en considération ENTRAINERA des
blessures graves, voire mortelles.

Danger qui, s’il n’est pas pris en considération, POURRAIT entraîner des
blessures graves, voire mortelles.

Dangers ou manipulations dangereuses qui, s’ils ne sont pas pris en
considération, POURRAIENT EVENTUELLEMENT entraîner des dommages
à la propriété ou causer des blessures.

21

CS-2072

Consignes de sécurité importantes

Risques de décharge électrique :

• Ne pas tenter de réparer cet appareil. Il ne comporte aucune pièce pouvant

être réparée.

• Ne pas exposer l’appareil à des températures ou à une humidité extrêmes.

Se reporter à la section des « Spécifications ».

L’inobservation de ces consignes pourrait endommager l’appareil et entraîner
des blessures.

Risques de décharge électrique :
L’utilisation de cet appareil à proximité d’équipements qui génèrent des

interférences électromagnétiques peut produire des lectures instables ou
erronées.

L’inobservation de cette consigne pourrait entraîner des blessures graves,
voire mortelles.

Risques de décharge électrique :
Ne pas utiliser lorsque le boîtier est ouvert.
L’inobservation de cette consigne pourrait entraîner des blessures graves,

voire mortelles.

Risques de décharge électrique et d’incendie :

• Pour utilisation à l’intérieur seulement sur des circuits 110 V c.a.

et 120 V c.a.

• Ne pas exposer cet appareil à la pluie ou à l’humidité.

• Ne pas utiliser cet appareil s’il est mouillé ou endommagé.

• Utiliser cet appareil uniquement dans le but pour lequel il a été conçu,

comme il est décrit dans ce manuel. Toute autre utilisation peut altérer le
système de protection de cet appareil.

L’inobservation de ces consignes pourrait entraîner des blessures graves, voire
mortelles.

22

Identification

Récepteur

1. Capteur

2. DEL (verte) indiquant le circuit

3. DEL (rouge) indiquant
l’alimentation

4. Interrupteur de mise sous/hors
tension (ON/OFF)

5. Résonateur

6. Attache pour ceinture

7. Étiquette d’orientation (à l’arrière)

Émetteur

8. Fiche (à l’arrière)

9. DEL (rouge) indiquant
l’alimentation

10. Attache de récepteur

Symboles apparaissant sur l’appareil

Avertissement — Lire le manuel d’instructions
Isolation double
Recycler ce produit conformément aux directives

du fabricant

Introduction

Le repère-disjoncteur CS-2072 de Greenlee est composé d’un émetteur et d’un
récepteur. Lorsqu’il est branché sur un circuit actif, l’émetteur génère un signal qui
peut être détecté par le récepteur; ce signal visuel et sonore indique le disjoncteur
correct.

Ouverture et fermeture de l’appareil

Pour séparer le récepteur de l’émetteur, maintenir

l’émetteur et tirer vers le haut sur la poignée du
récepteur.

Pour réaccoupler le récepteur à l’émetteur, placer le
centre du bas du récepteur par-dessus l’attache de
l’émetteur. Faire pivoter la tige du récepteur dans
l’émetteur jusqu’au déclic. Utiliser l’attache pour
ceinture pour faciliter le transport.

ONON

ON

OFF

2

1

3

5

6

7

4

10

9

8

23

CS-2072

Risques de décharge électrique et d’incendie :

• Pour utilisation à l’intérieur seulement sur des circuits 110 V c.a. et

120 V c.a.

• Le récepteur n’est pas conçu pour être mis en contact avec des circuits

sous tension.

L’inobservation de cette consigne pourrait entraîner des blessures graves, voire
mortelles.

Utilisation

Le récepteur CS-2072 est plus efficace lorsqu’il est placé perpendiculairement au
disjoncteur. Consulter l’étiquette d’orientation située au bas de la tige du récepteur.

Remarque :

• Connecter l’émetteur à un circuit sous tension connu et vérifier
que la DEL s’allume.

• Faire glisser le sélecteur du récepteur à la position de marche
(ON) et vérifier que la DEL rouge du récepteur brille. Si la DEL
rouge n’est pas allumée, remplacer la pile.

• Si l’émetteur ou le récepteur ne fonctionnent pas comme prévu,
renvoyer l’appareil à Greenlee pour qu’il soit réparé. Se reporter
aux instructions de la garantie.

1. Brancher l’émetteur dans la prise qui doit être mise hors tension ou identifiée.

Remarque : Pour transmettre son signal, l’émetteur doit être alimenté par le
circuit en cours de vérification.

2. Vérifier que la DEL de l’émetteur est allumée, ce qui indique un circuit sous

tension.

3. Accéder au panneau des circuits. Activer le récepteur et le maintenir contre le

disjoncteur, comme il est illustré ci-dessous.

Disjoncteurs verticaux Disjoncteurs horizontaux

4. Balayer lentement avec le récepteur, par-dessus tous les disjoncteurs. Ceci

calibre l’appareil. Dans le cas de plusieurs panneaux, répéter l’étape sur
chaque panneau. Ne pas désactiver le récepteur.

5. Passer une deuxième fois sur les disjoncteurs. Lorsque la DEL émet une lueur

verte et que l’avertisseur se fait entendre, vous êtes directement au-dessus du
disjoncteur connecté à l’émetteur.

6. Étiqueter le disjoncteur, si désiré.

7. Pour travailler sur le circuit, mettre le disjoncteur hors tension.

8. Vérifier que la DEL rouge de l’émetteur est éteinte, indiquant un circuit hors

tension, avant de commencer le travail.

24

Dépannage

Situation Causes probables Solutions

Aucune identification, Le disjoncteur pour Balayer la boîte qui alimente
c.-à-d. pas de DEL ce circuit n’est pas ce circuit.
verte ni de sonnerie. dans la boîte

balayée.

Indications multiples Le premier balayage Balayer une nouvelle fois en
lors du deuxième a été effectué déplaçant le récepteur lentement.
balayage. trop rapidement. S’assurer de garder le nez du

récepteur à proximité du
disjoncteur et de maintenir la
bonne orientation.

Repérage du — Utiliser un adaptateur de prise.
circuit connecté Visser l’adaptateur dans la douille
au luminaire. et y brancher l’émetteur. Ou

brancher une rallonge dans
l’adaptateur et brancher l’émetteur
dans la rallonge.

Spécifications

Conditions d’utilisation :

Température: 5 °C à 40 °C (41 °F à 104 °F)
Humidité relative (sans condensation) : maximum de 80 % pour les

températures allant jusqu’à 31 °C (88 °F), et s’abaissant de façon linéaire à

un maximum de 50 % à 40 °C (104 °F)
Altitude : 2000 m (6500 pi) maximum
Utilisation à l’intérieur uniquement.

Conditions d’entreposage :

Température: –29 °C à 66 °C (–20 °F à 150 °F)
Humidité relative : 0 % à 80 % (sans condensation)
Enlever la pile du récepteur.
Enclencher ensemble l’émetteur et le récepteur lors du rangement.

Émetteur seulement

Plage de tension : 110 – 120 V c.a., 60 Hz
Puissance : 3,0 W maximum
Pour une utilisation dans des prises NEMA 1-15R ou dans un adaptateur de douille

de lampe

Catégorie de mesure : Catégorie II, 120 V selon UL 61010-1 (émetteur seulement)

Récepteur seulement

Pile : 9 V (NEDA 1604, JIS 006P ou IEC 6F22)
Durée de vie de la pile : Approximativement 50 heures avec une pile alcaline

25

CS-2072

Catégories de mesure

Ces définitions sont dérivées des normes internationales sur la sécurité pour la
coordination de l’isolation telle qu’elle s’applique à la mesure, au contrôle et à
l’équipement de laboratoire. Ces catégories de mesure sont expliquées plus en
détail par la Commission électrotechnique internationale ; se reporter à l’une de
ces deux publications : IEC 61010-1 ou IEC 60664.

Catégorie de mesure I

Niveau de signal. Pièces ou équipement électronique et de télécommunication. Par
exemple, les circuits électroniques protégés contre les courants transitoires, dans
les photocopieurs et les modems.

Catégorie de mesure II

Niveau local. Appareils, équipement portatif et les circuits dans lesquels ils sont
branchés. Par exemple, les appareils d’éclairage, les téléviseurs et les dérivations.

Catégorie de mesure III

Niveau de distribution. Les machines installées en permanence et les circuits
auxquels elles sont câblées. Par exemple, les systèmes de convoyeurs et les
panneaux de disjoncteurs principaux du système électrique d’un édifice.

Catégorie de mesure IV

Niveau d’alimentation principal. Lignes surélevées et autres systèmes de câbles.
Par exemple, les câbles, les compteurs, les transformateurs et autres équipements
extérieurs appartenant aux fournisseurs en électricité.

Déclaration de conformité

Greenlee Textron Inc. est certifiée selon ISO 9000 (2000) pour nos Systèmes de
gestion de la qualité.

L’instrument ci-inclus a été vérifié et/ou étalonné avec des moyens de mesure
raccordés aux étalons du National Institute of Standards and Technology (NIST).

26

Entretien

Remplacement de la pile

Risques de décharge électrique :
Ne pas utiliser lorsque le boîtier est ouvert.
L’inobservation de cette consigne pourrait entraîner des blessures graves,

voire mortelles.

1. Soulever l’onglet de l’extrémité inférieure de
l’attache pour ceinture pour dégager le
capuchon d’extrémité.

2. Faire glisser la pile de 9 V hors du
compartiment. Faire glisser une nouvelle pile
de 9 V, côté borne en premier, pour faire
correspondre les bornes (+) et (–) de la pile
avec celles du boîtier.

3. Faire glisser l’attache sur le récepteur et
appuyer sur la pile jusqu’à ce que les deux
pièces s’enclenchent.

Nettoyage

Nettoyer l’émetteur avec un chiffon sec seulement. Ne pas exposer à des liquides.

Risques de décharge électrique :

• Ne pas tenter de réparer cet appareil. Il ne comporte aucune pièce pouvant
être réparée.

• Ne pas exposer l’appareil à des températures ou à une humidité extrêmes.

Se reporter à la section des « Spécifications ».

L’inobservation de ces consignes pourrait endommager l’appareil et entraîner
des blessures.

27

CS-2072

28

Lifetime Limited Warranty

Greenlee Textron Inc. warrants to the original purchaser of these goods for use that these products
will be free from defects in workmanship and material for their useful life, excepting normal wear and
abuse. This warranty is subject to the same terms and conditions contained in Greenlee Textron Inc.’s
standard one-year limited warranty.

For all Test Instrument repairs, contact Customer Service at 800-435-0786 and request a Return
Authorization.

For items not covered under warranty (such as items dropped, abused, etc.), a repair cost quote is
available upon request.

Note: Prior to returning any test instrument, please check replaceable batteries or make sure the battery
is at full charge.

Garantía limitada válida durante la vida útil del producto

Greenlee Textron Inc. le garantiza al comprador original de estos bienes de uso, que los mismos
estarán libres de defectos de materiales y fabricación durante su vida útil; excepto en el caso de que
sean maltratados o hayan sufrido el deterioro normal. Esta garantía está sujeta a los mismos términos
y condiciones de la garantía estándar limitada válida por un año, otorgada por Greenlee Textron Inc.

Para reparaciones de todo instrumento de verificación, comuníquese con el Departamento de Servicio
al Cliente al 800-435-0786 y solicite una autorización de devolución.

Puede obtener, previa solicitud, una cotización de precios de reparación para aquellos artículos que no
están cubiertos bajo esta garantía (los que se han dejado caer o han sido maltratados).

Aviso: Antes de devolver un instrumento de verificación, revise si las pilas están bajas y es necesario
reemplazarlas.

Garantie à vie limitée

La société Greenlee Textron Inc. garantit à l’acheteur d’origine de ces produits que ces derniers ne
comportent aucun défaut d’exécution ou de matériau pour la durée de leur vie utile, sauf l’usure
normale. Cette garantie est assujettie aux mêmes conditions que celles contenues dans les modalités
et conditions de la garantie limitée standard d’un an de Greenlee Textron Inc.

Pour toutes les réparations d’instruments de mesure, appeler le service après vente au
800 435-0786 et demander une autorisation de retour.

Lorsque les articles ne sont pas protégés par une garantie (comme si l’appareil tombe, s’il est soumis
à un usage abusif, etc.), une soumission pour le prix de réparation sera présentée sur demande.

Remarque : Avant de renvoyer un appareil de mesure, vérifier les piles remplaçables ou s’assurer que
la pile est chargée au complet.

For technical assistance: 800-435-0786

4455 Boeing Drive, Rockford, IL 61109-2988 USA
Customer Service (International): 815-397-7070 • Fax: [phone]
Customer Service (North America): 800-435-0786
USA Fax: [phone] • Canada Fax: [phone]

Greenlee Textron Inc. is a subsidiary of Textron Inc.

www.greenlee.com
