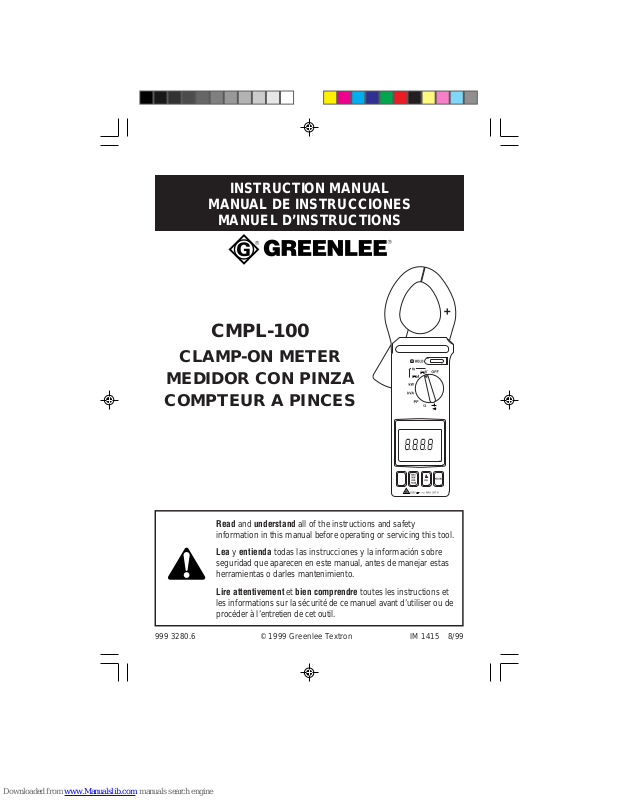

Greenlee CMPL-100 Instruction Manual

INSTRUCTION MANUAL

MANUAL DE INSTRUCCIONES

MANUEL D’INSTRUCTIONS

CMPL-100

CLAMP-ON METER

MEDIDOR CON PINZA

COMPTEUR A PINCES

999 3280.6 © 1999 Greenlee Textron IM 1415 8/99

Read and understand all of the instructions and safety
information in this manual before operating or servicing this tool.

Lea y entienda todas las instrucciones y la información sobre
seguridad que aparecen en este manual, antes de manejar estas
herramientas o darles mantenimiento.

Lire attentivement et bien comprendre toutes les instructions et
les informations sur la sécurité de ce manuel avant d’utiliser ou de
procéder à l’entretien de cet outil.

Description

The Greenlee CMPL-100 Clamp-on Meter is a hand-held testing device with the following
measurement capabilities: AC and DC voltage, AC and DC current, AC power, frequency and
resistance. The unit is also intended to check diodes and continuity.

Specialized functions include:

• Bar graph display, which responds more quickly than the numeric display

• PC computer interface capability

• Data recording and retrieval options
Optional accessories include:

• RS-232 interface adapter and software to review and analyze recorded data

• Three-phase adapter for specialized applications

Safety

Safety is essential in the use and maintenance of Greenlee tools and equipment. This
instruction manual and any markings on the tool provide information for avoiding hazards and
unsafe practices related to the use of this tool. Observe all of the safety information provided.

Purpose

This instruction manual is intended to familiarize all personnel with the safe operation and
maintenance procedures for the Greenlee CMPL-100 Clamp-on Meter.

Keep this manual available to all personnel.
Replacement manuals are available upon request at no charge.

and are registered trademarks of Greenlee Textron.

KEEP THIS MANUAL

2

Important Safety Information

SAFETY ALERT SYMBOL

This symbol is used to call your attention to hazards or unsafe practices which could
result in an injury or property damage. The signal word, defined below, indicates the
severity of the hazard. The message after the signal word provides information for
preventing or avoiding the hazard.

Immediate hazards which, if not avoided, WILL result in severe injury or death.

Hazards which, if not avoided, COULD result in severe injury or death.

Hazards or unsafe practices which, if not avoided, MAY result in injury or property
damage.

CMPL-100

Read and understand this material before operating or servicing
this equipment. Failure to understand how to safely operate this
tool can result in an accident causing serious injury or death.

Electric shock hazard:
Contact with live circuits can result in severe injury or death.

3

Important Safety Information

Electric shock hazard:

• Do not use the unit if it is wet or damaged.

• Use test leads or accessories that are appropriate for the application. See the
category and voltage rating of the test lead or accessory.

• Inspect the test leads or accessory before use. The item(s) must be clean and dry,
and the insulation must be in good condition.

Failure to observe these warnings can result in severe injury or death.

Electric shock hazard:

• Do not apply more than the rated voltage between any two input terminals, or
between any input terminal and earth ground.

• Do not contact the test lead tips or any uninsulated portion of the accessory.

Failure to observe these warnings can result in severe injury or death.

• Do not operate with the case open.

• Before opening the case, remove the test leads (or jaw) from the circuit and shut off
the unit.

Failure to observe these warnings can result in severe injury or death.

4

Important Safety Information

Do not change the measurement function while the test leads are connected to a
component or circuit.

Failure to observe this precaution can result in injury and can damage the instrument.

• Do not attempt to repair this unit. It contains no user-serviceable parts.

• Do not expose the unit to extremes in temperature or high humidity.
See Specifications.

Failure to observe these precautions can result in injury and can damage the unit.

Unless measuring voltage, current, power, power factor or frequency, shut off and lock
out power. Make sure that all capacitors are discharged. Voltage must not be present.

CMPL-100

Using this unit near equipment that generates electromagnetic interference can result
in unstable or inaccurate readings.

5

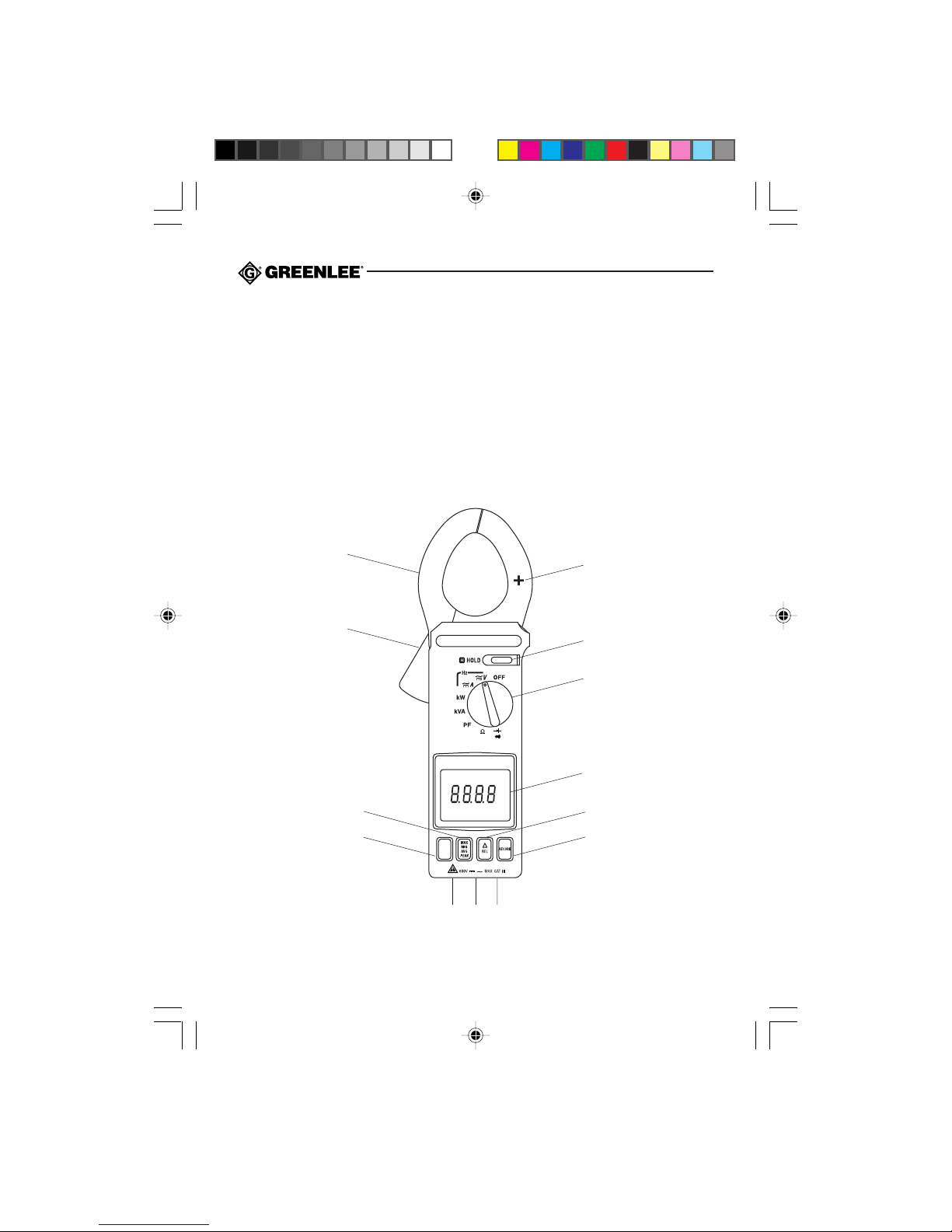

Identification

1. Display

2. Lever

3. Jaw

4. Selector

5. HOLD Button

6. Record Button

7. ∆ REL Button

8. MIN/MAX/AVG/PEAK Button

9. Mode Button

10. PC Interface Connector

11. Positive Input Terminal

12. Common Input Terminal

13. Polarity Indicator for DC Amps

3

2

13

5

4

1

8
9

7
6

111210

6

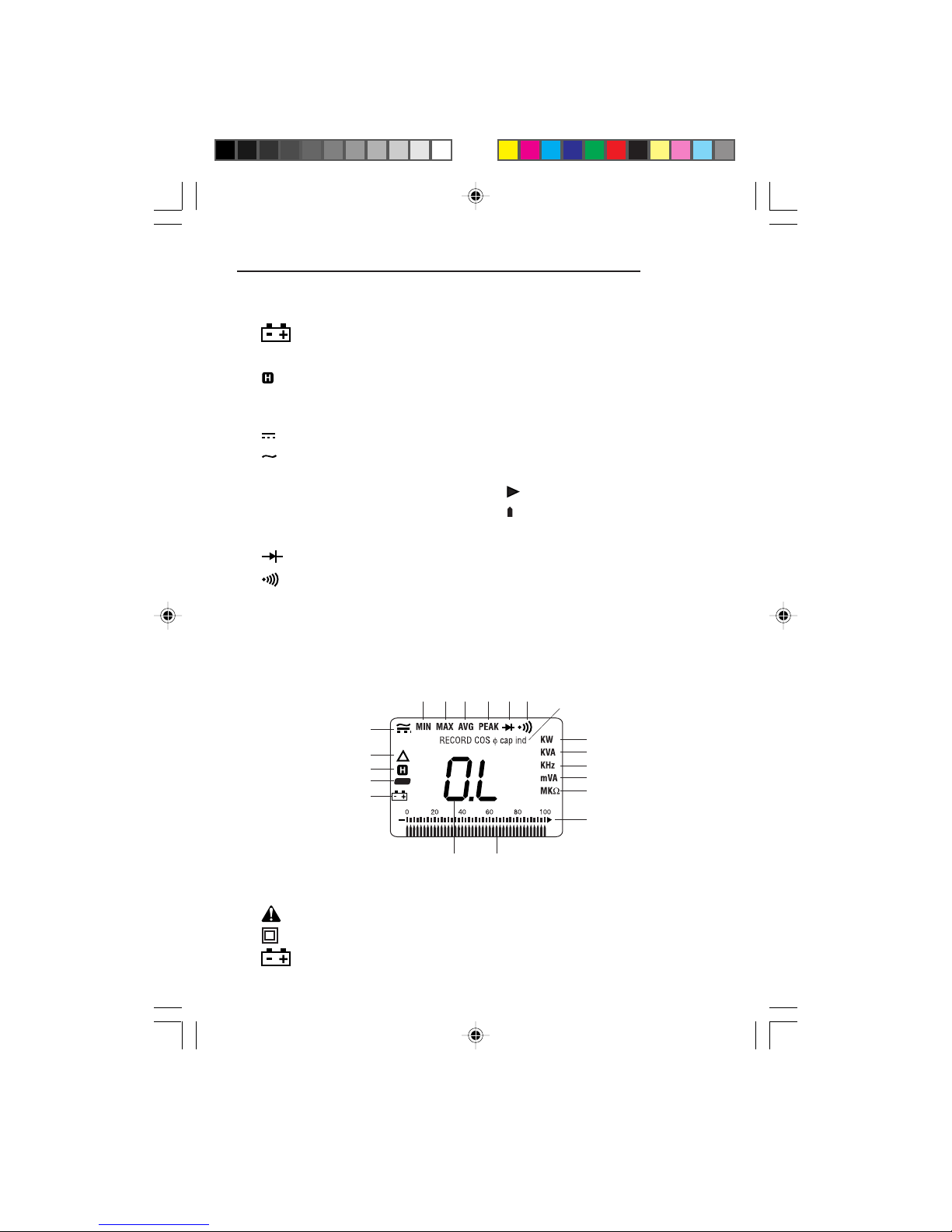

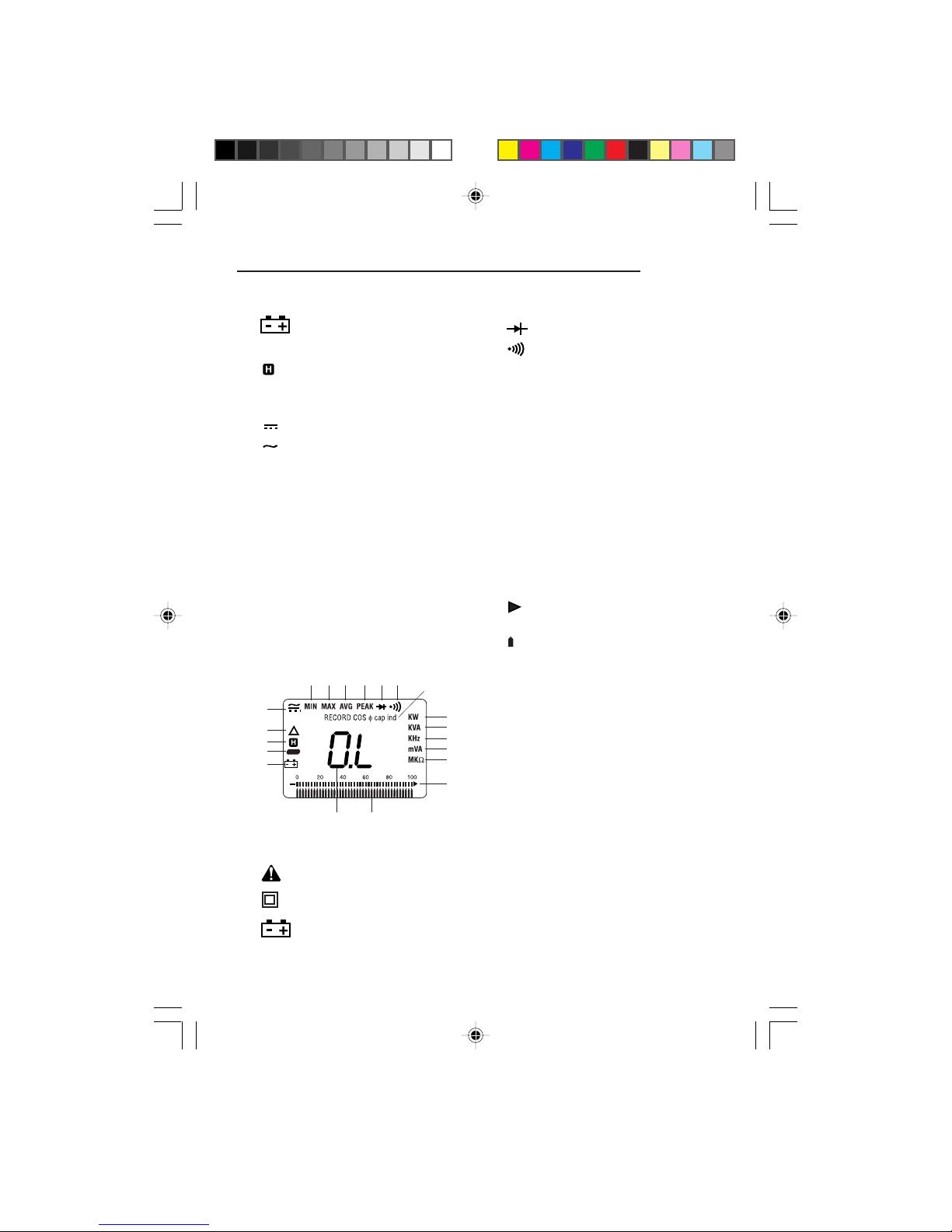

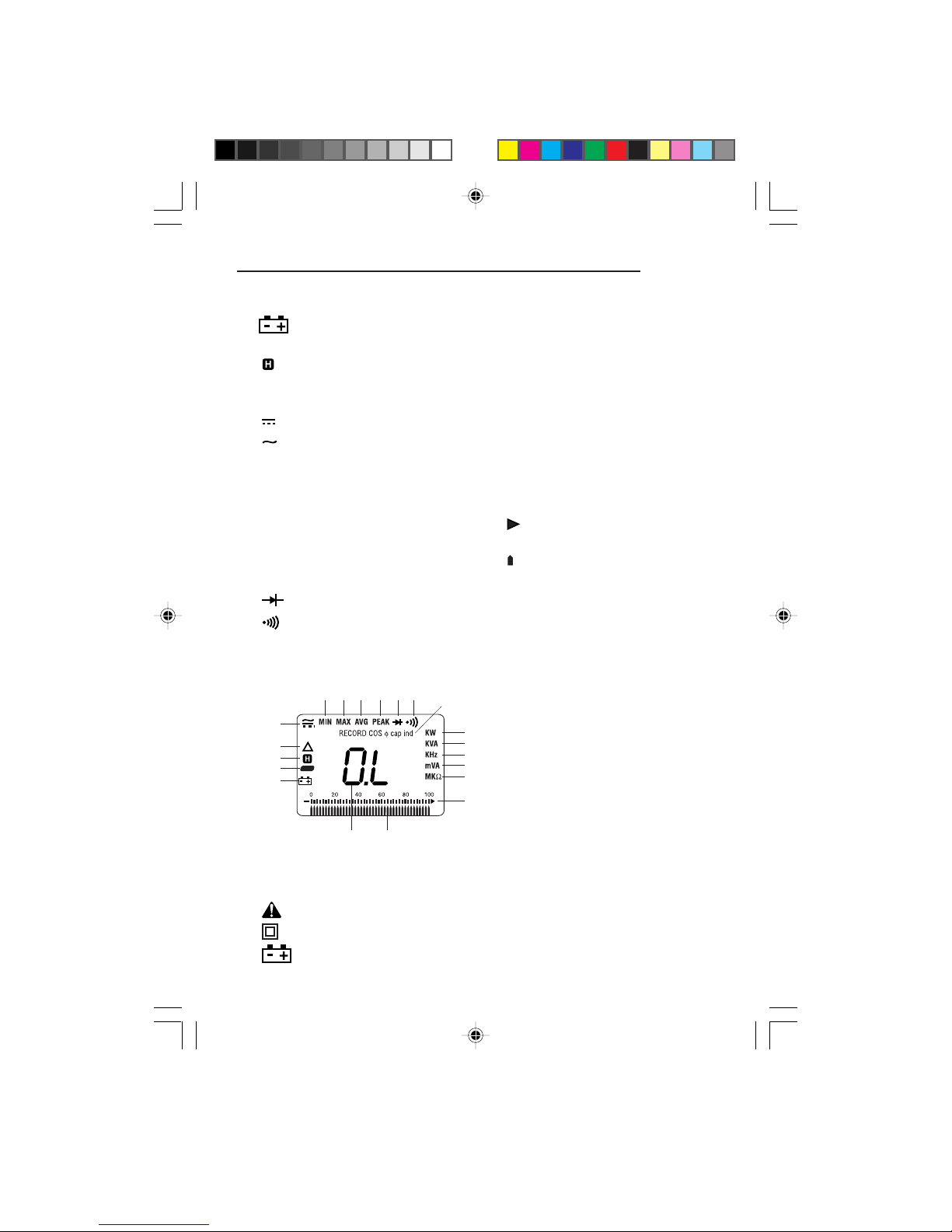

Display Icons

14. Low Battery

15. — Polarity indicator

16. Hold function is enabled.

17. ∆ Relative Zero function is
enabled.

18. DC measurement is selected.

19. AC measurement is selected.

20. MIN MIN Hold function is enabled.

21. MAX MAX Hold function is enabled.

22. AVG AVG Hold function is enabled.

23. PEAK Peak Hold function is enabled.

24. Diode

25. Continuity

26. RECORD Record function is enabled.

27. COS φ Power Factor

28. cap Capacitive Circuit

CMPL-100

29. ind Inductive Circuit

30. KW True Power

31. KVA Apparent Power

32. Hz Hertz

33. m Milli (10-3)

34. V Volts

35. A Amps

36. Ω Ohms

37. Overload (Bar Graph Display)

38. Bar graph element

39. OL Overload (except when
measuring current and voltage)

Other Icons

CAL Self-calibration active
CLEP Clear memor y
K Kilo (103)
M Meg (106)

18–19

17
16

15
14

Symbols on the Unit

Read the instruction manual.
Double Insulation
Battery

20 21 22 23 24 25

39 38

26–29

30
31

32
33–35

36
37

7

Using the Features

• HOLD Press momentarily to hold the present value on the display and store it in the
memory. Press again to exit this mode.

• Mode Button (Unlabeled) Press momentarily to toggle between AC, DC and frequency
when measuring current and volts.

• MIN MAX AVG PEAK Holds the minimum or maximum value on the display. Press once to
hold the minimum value; press again to hold the maximum value; press again to hold the
average value (press again to hold peak value, if measuring an AC signal). Press and hold to
exit this mode.

• ∆ REL Finds the difference between two measurements. While taking a measurement,
press ∆ to set the display to zero. The ∆ icon will appear on the display. Take the second
measurement. The value on the display will be the difference between the two measure­ments. Press and hold to exit this mode.

• RECORD Press momentarily to begin recording the input. RECORD will appear on the
display. The CMPL-100 will record up to 1600 events; when the memory is full, RECORD
will flash on the display. To save the recorded data in the memory, exit the RECORD mode
before turning the meter off. Use the CMPL-100-1A PC interface kit (purchased separately)
to retrieve the data from the memory.

To clear the memory, turn off the unit. Then press and hold the RECORD button while
turning the unit on. Release the RECORD button after “CLEP” appears on the display.

8

CMPL-100

Operation

Electric shock hazard:
Contact with live circuits can result in severe injury or death.

1. Set the selector according to the Settings Table and connect the test leads to the unit.

Start with the highest measurement range.

2. See Typical Measurements for illustrations of typical uses.

3. Test the unit on a known functioning circuit or component.

• If the unit does not function as expected on a known functioning circuit, replace the
battery.

• If the unit still does not function as expected, send the unit to Greenlee for repair.

4. Take the reading from the circuit to be tested.

9

Operation (cont’d)

Settings Table

To measure set the selector

this value … to this symbol …

DC Voltage V V + COM
AC Voltage
DC Current A A N/A N/A
AC Current

Frequency button twice

True Power* kW KW + COM

Apparent Power* kVA KVA + COM

Power Factor* PF COS † + COM

Resistance Ω KΩ + COM

Continuity** Ω + COM

Diode

*The jaw and the test leads are used simultaneously for these measurements – see Typical

Measurements.

**Tone indicates circuit resistance is less than 100 Ω.

†Power factor is the cosine of the phase angle between voltage and current. This angle is

represented by the Greek letter .

and press the Mode button

and press the Mode button

and press the Mode Hz + COM

and press the Mode Hz N/A N/A

and press the Mode button

V

A

V

A

button twice

this icon will connect and connect

appear on the red the black

the display … lead to … lead to …

V + COM

A N/A N/A

V + COM

10

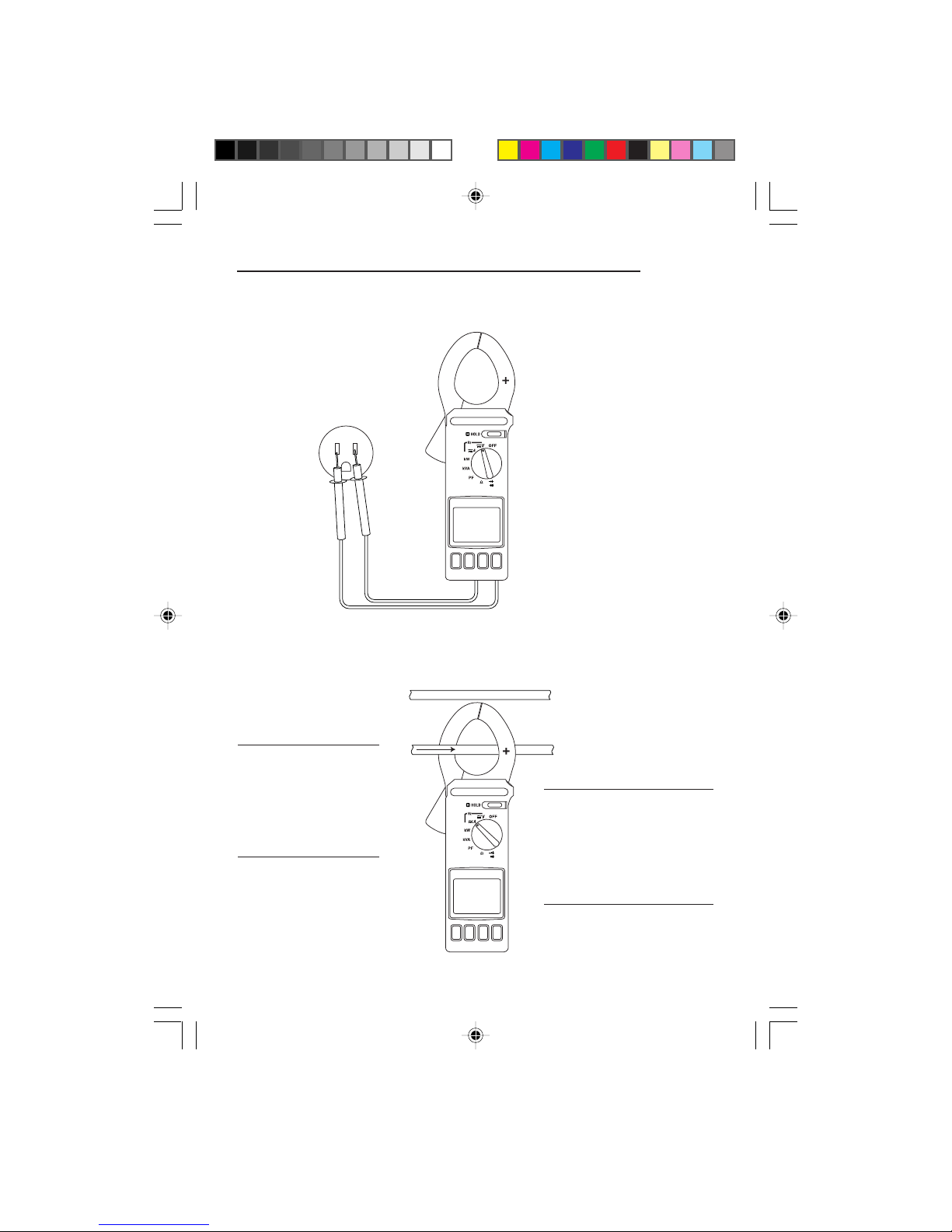

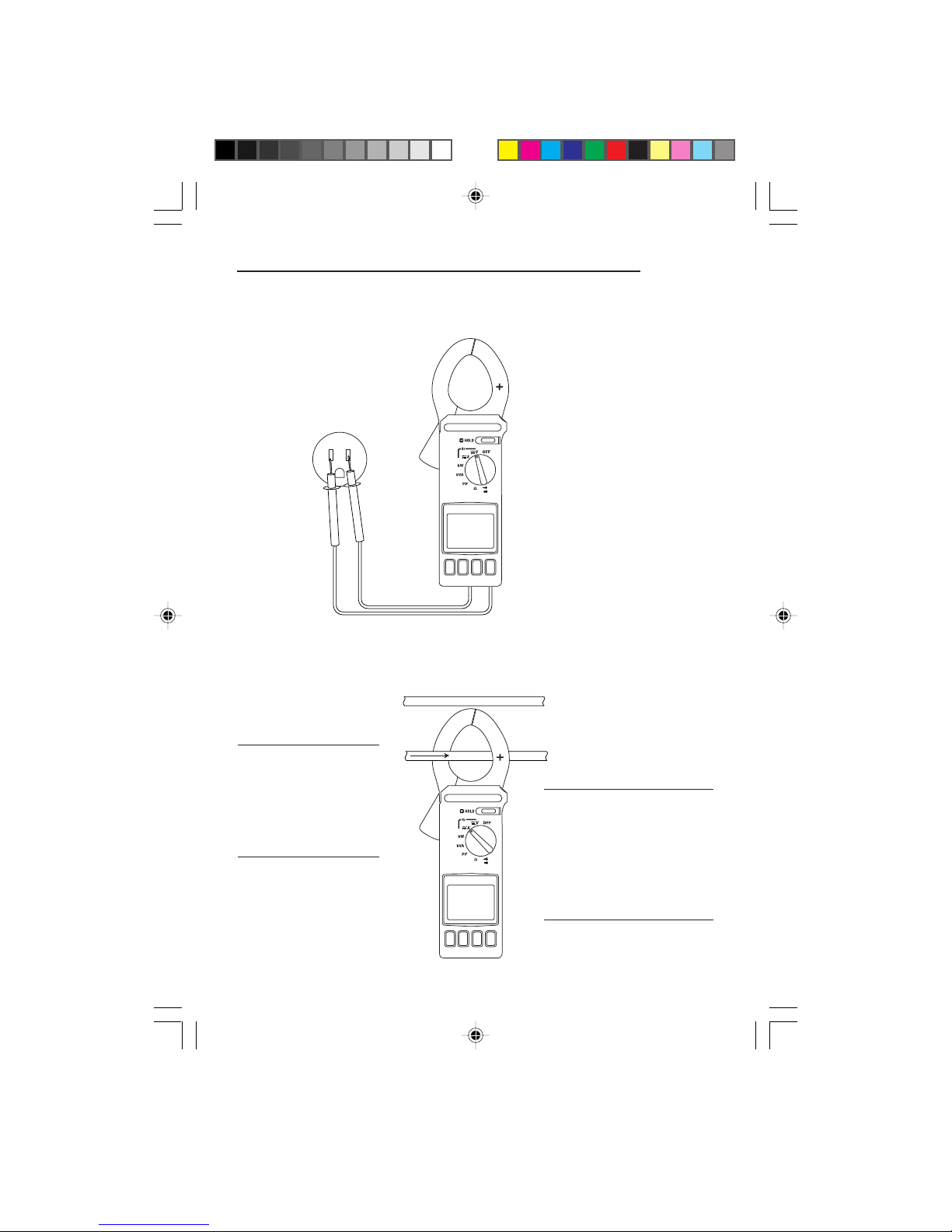

Typical Measurements

Voltage Measurement

Current Measurement—
Clamp Around Wire

CMPL-100

Note: DC Current flowing
through the jaw in the
direction indicated by the
arrow produces a positive
reading. (AC current always
reads positive.)

Notes:

• Clamp the jaw around one
conductor only.

• Close the jaw completely.

• Center the wire in the jaw for
highest accuracy.

11

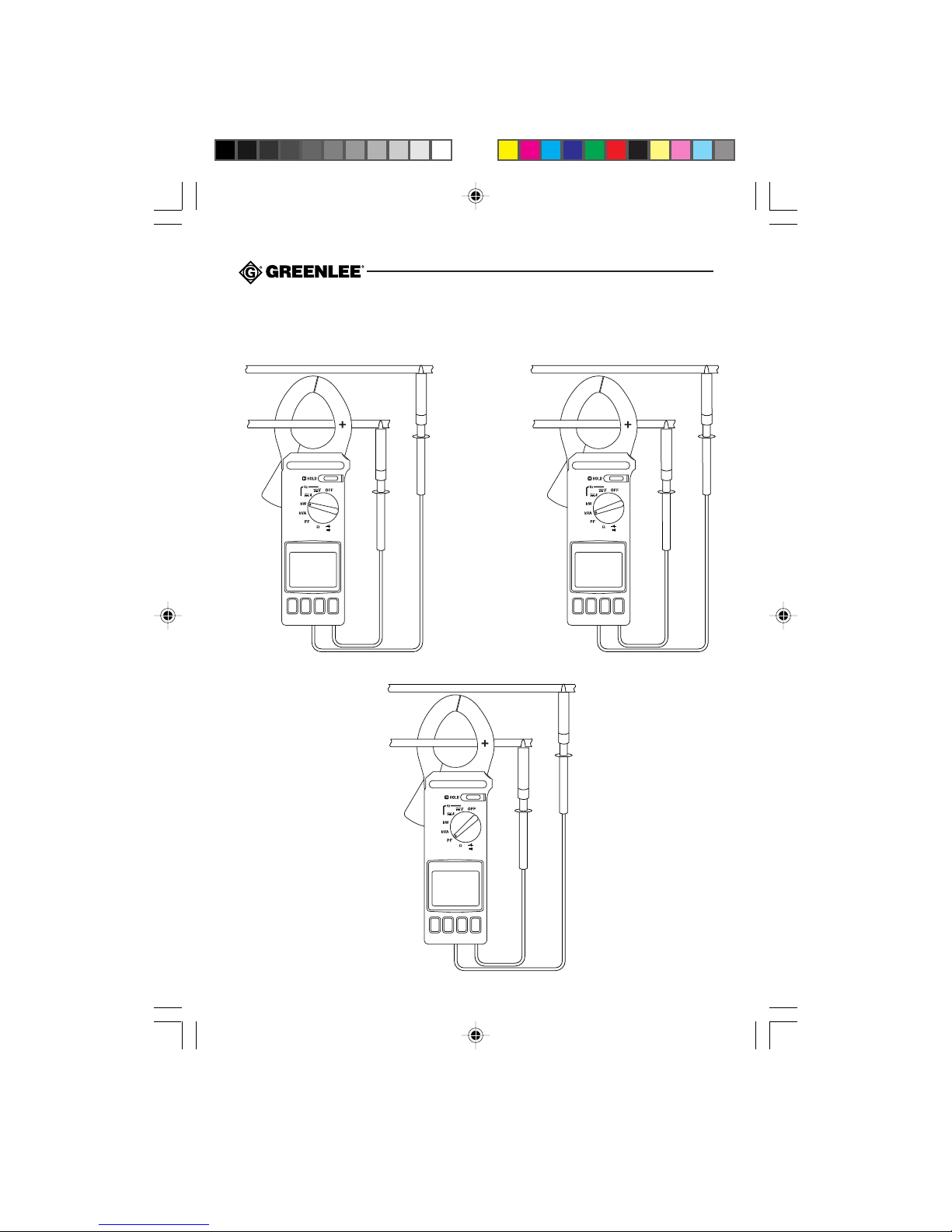

Typical Measurements (cont’d)

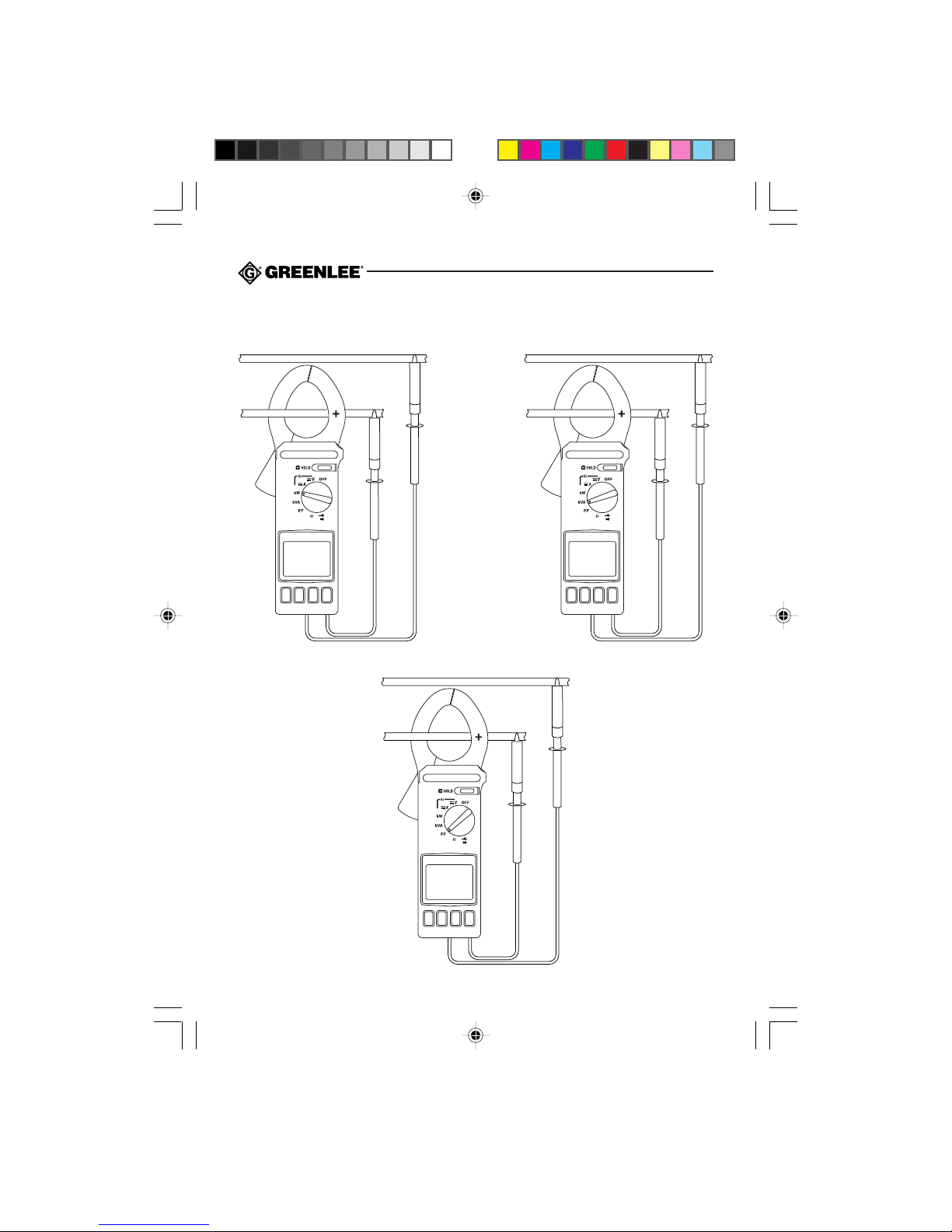

True Power Apparent Power

Power Factor

12

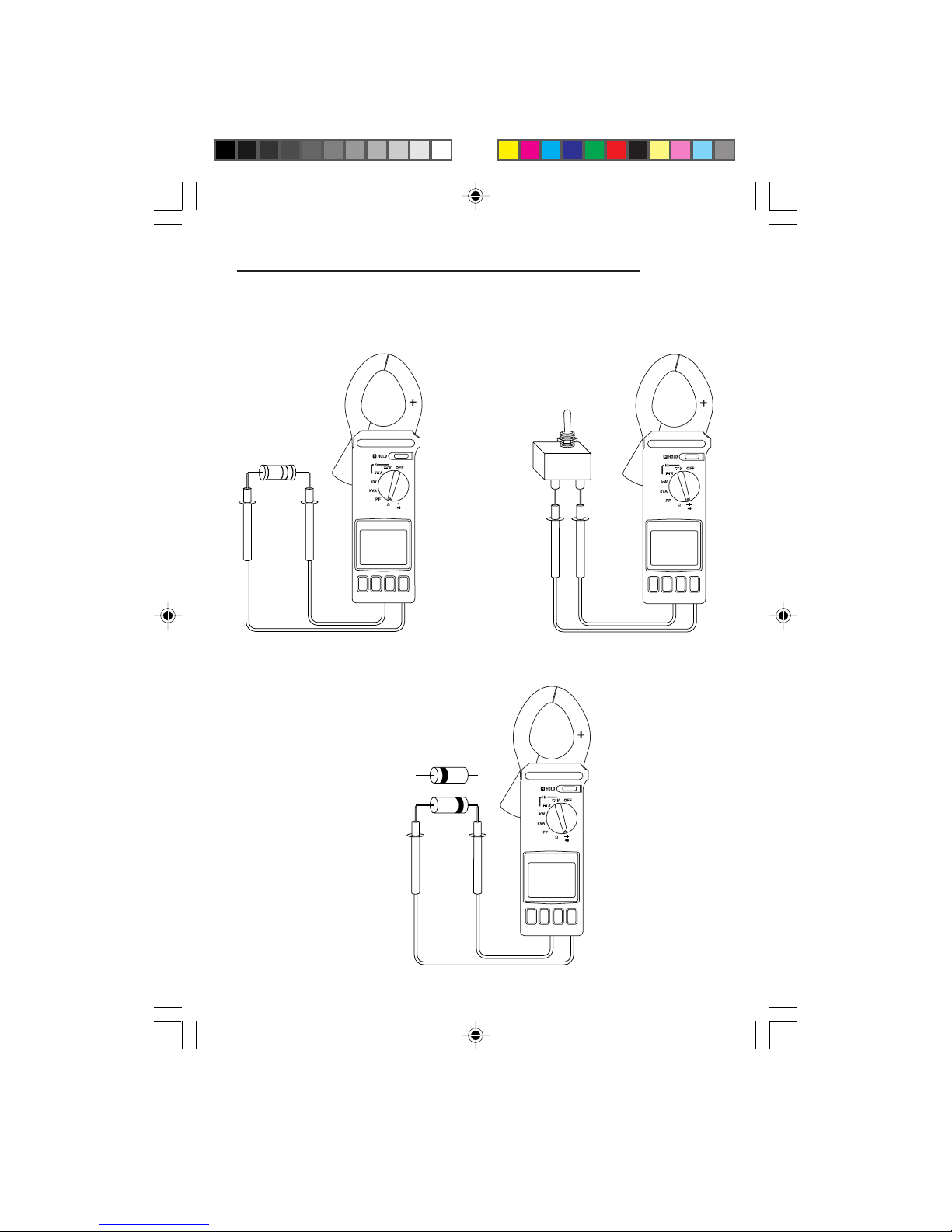

Typical Measurements (cont’d)

Diode Measurement

CMPL-100

Continuity CheckResistance Measurement

Reverse Bias

Forward Bias

13

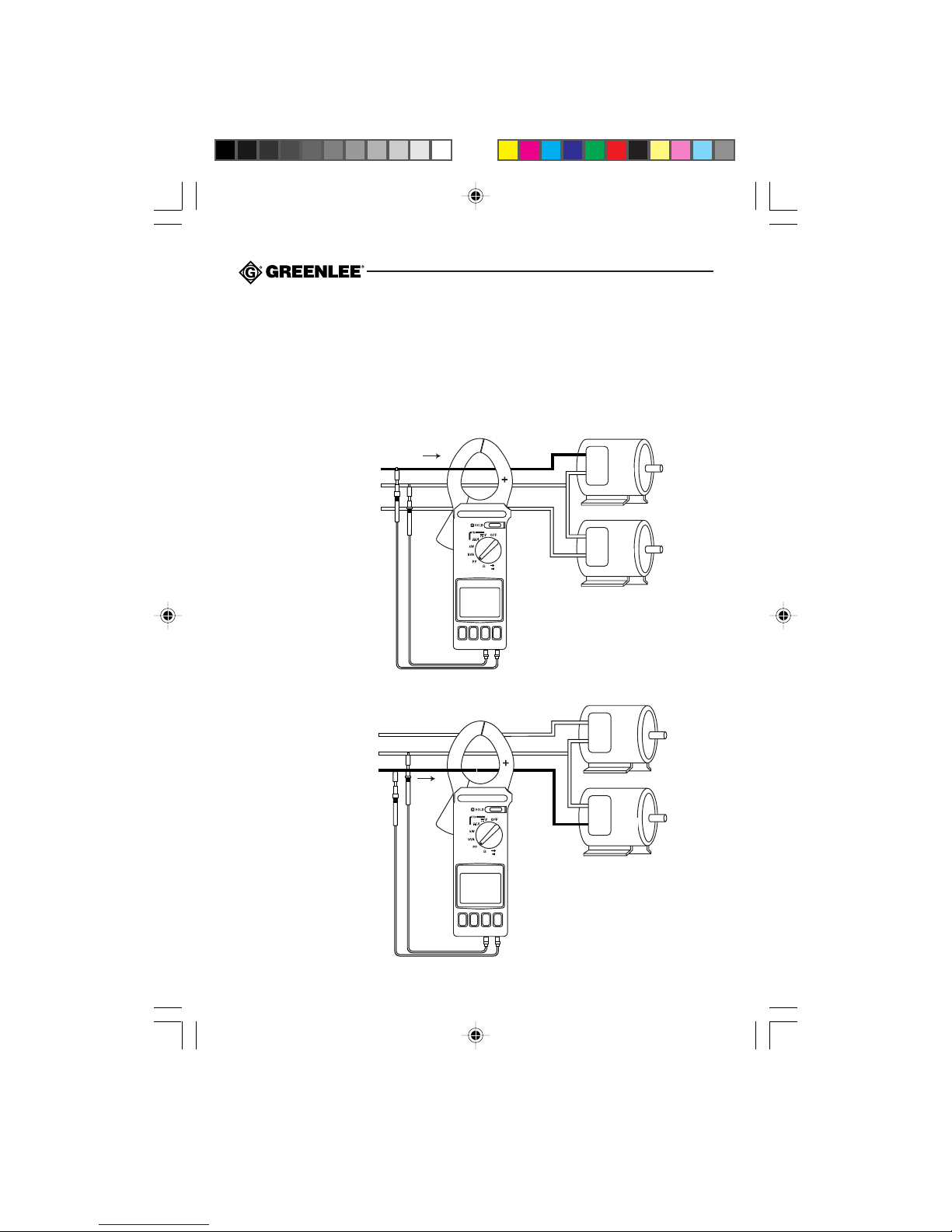

Typical Measurements (cont’d)

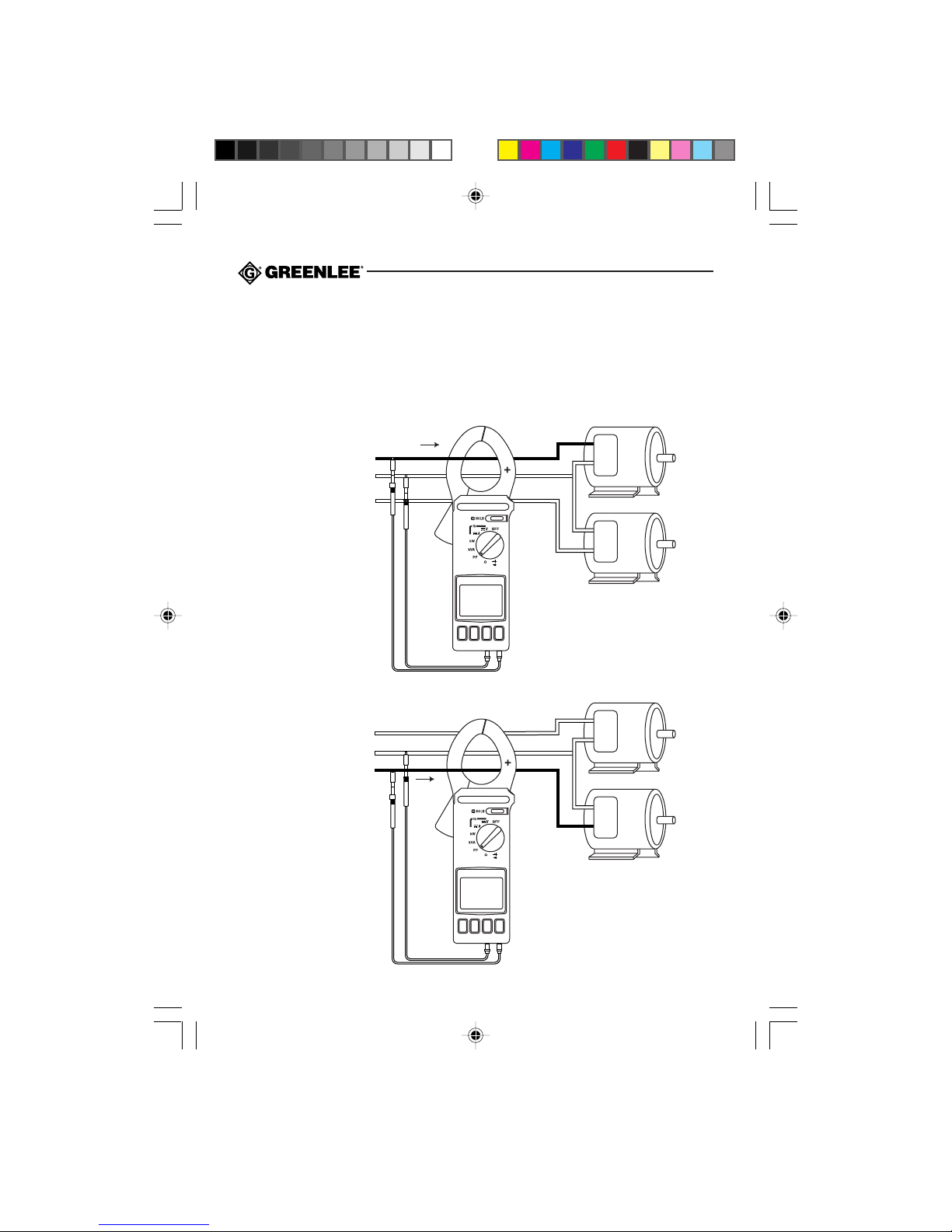

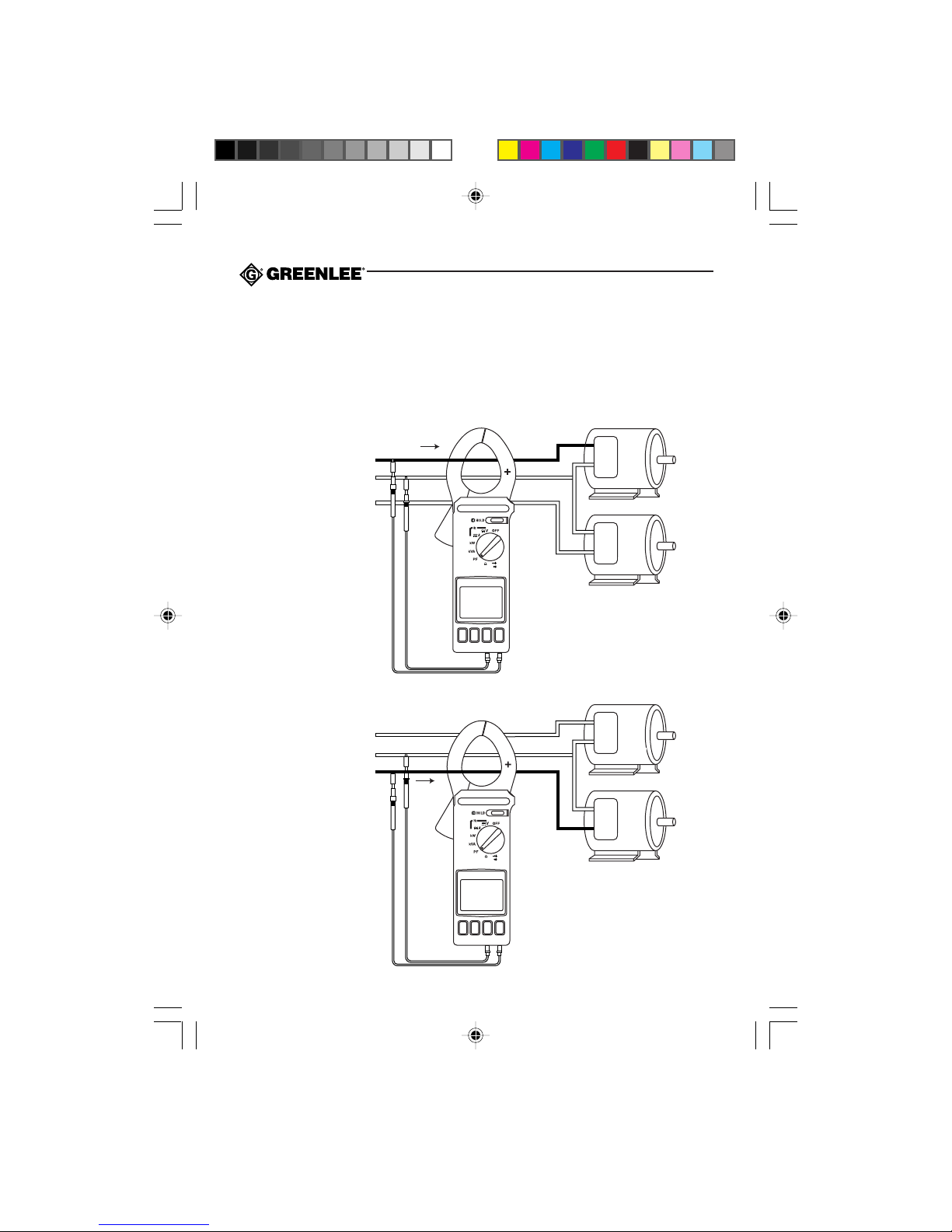

Single-Phase Three-Wire Measurements:
True Power, Power Factor and Apparent Power Measurement

The selector is set for Power Factor in the illustrations.
Use the correct setting for the desired measurement.

W

L1N

L1–N = 110V
L2–N = 110V
L1–L2 = 220V

L1–N = 110V
L2–N = 110V
L1–L2 = 220V

L1

L2

L1

L2

1ø3W

N

1ø3W

N

A

1ø

Load

1ø

Load

W

L2N

1ø

Load

A

1ø

Load

14

W

1Ø3W

= W

L1L2

= W

L1N

+ W

L2N

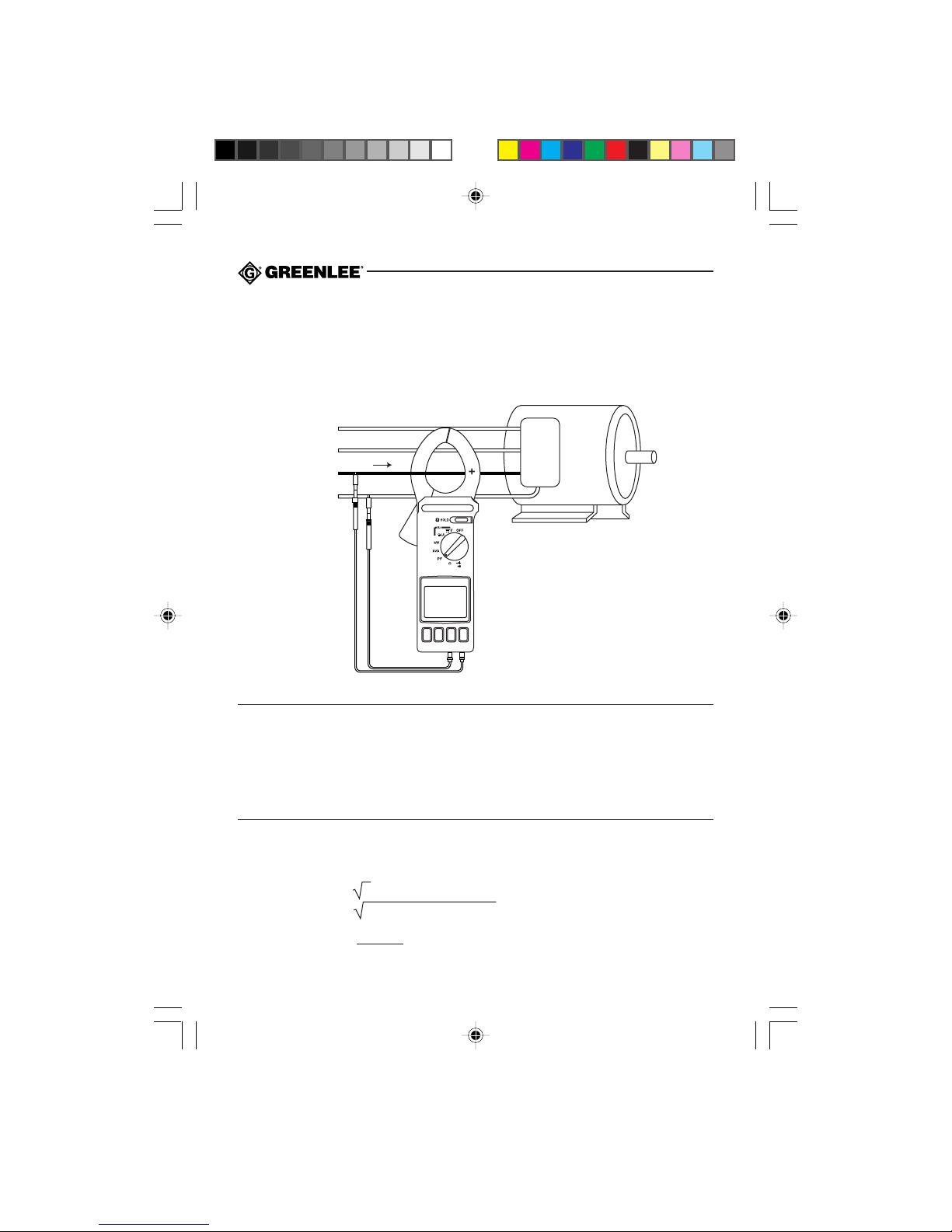

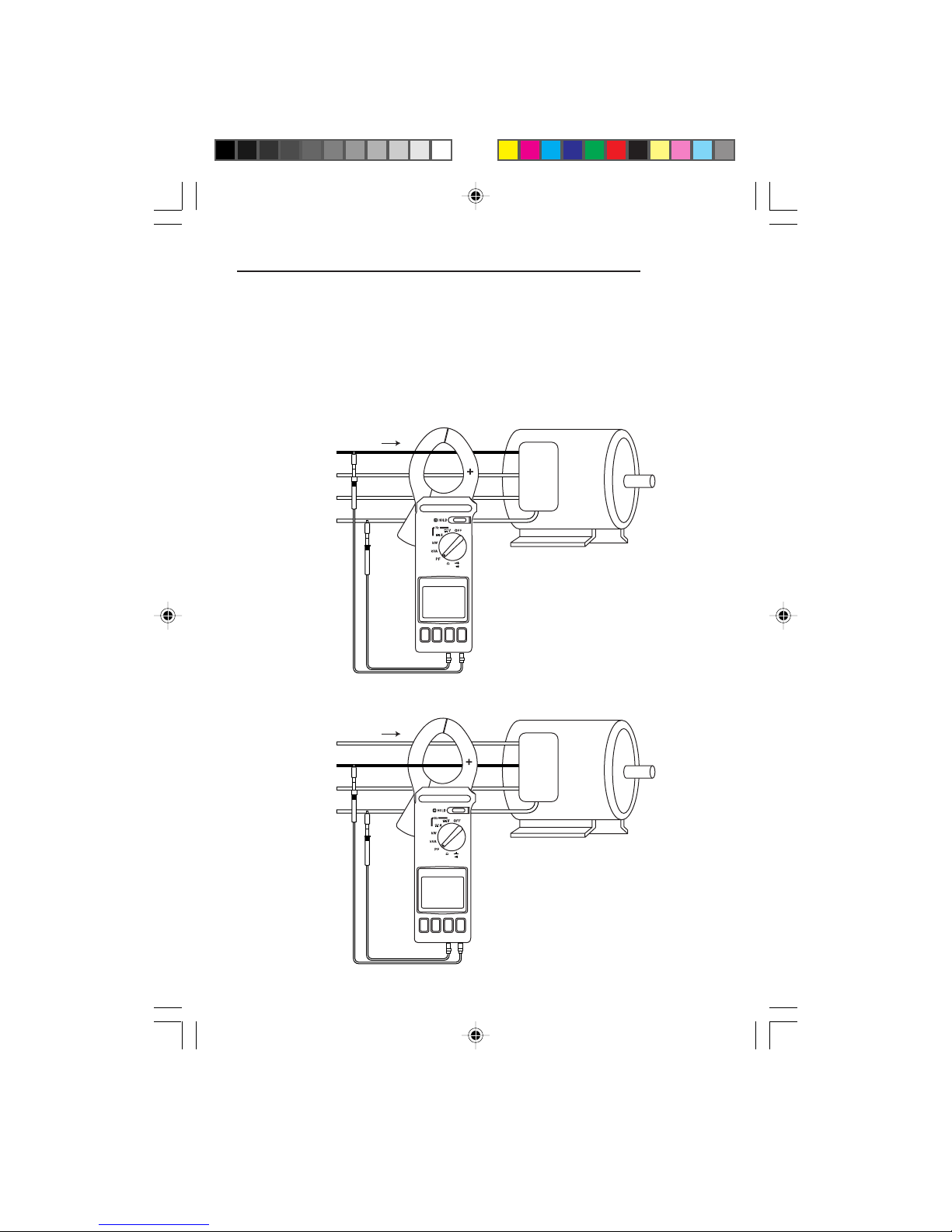

Typical Measurements (cont’d)

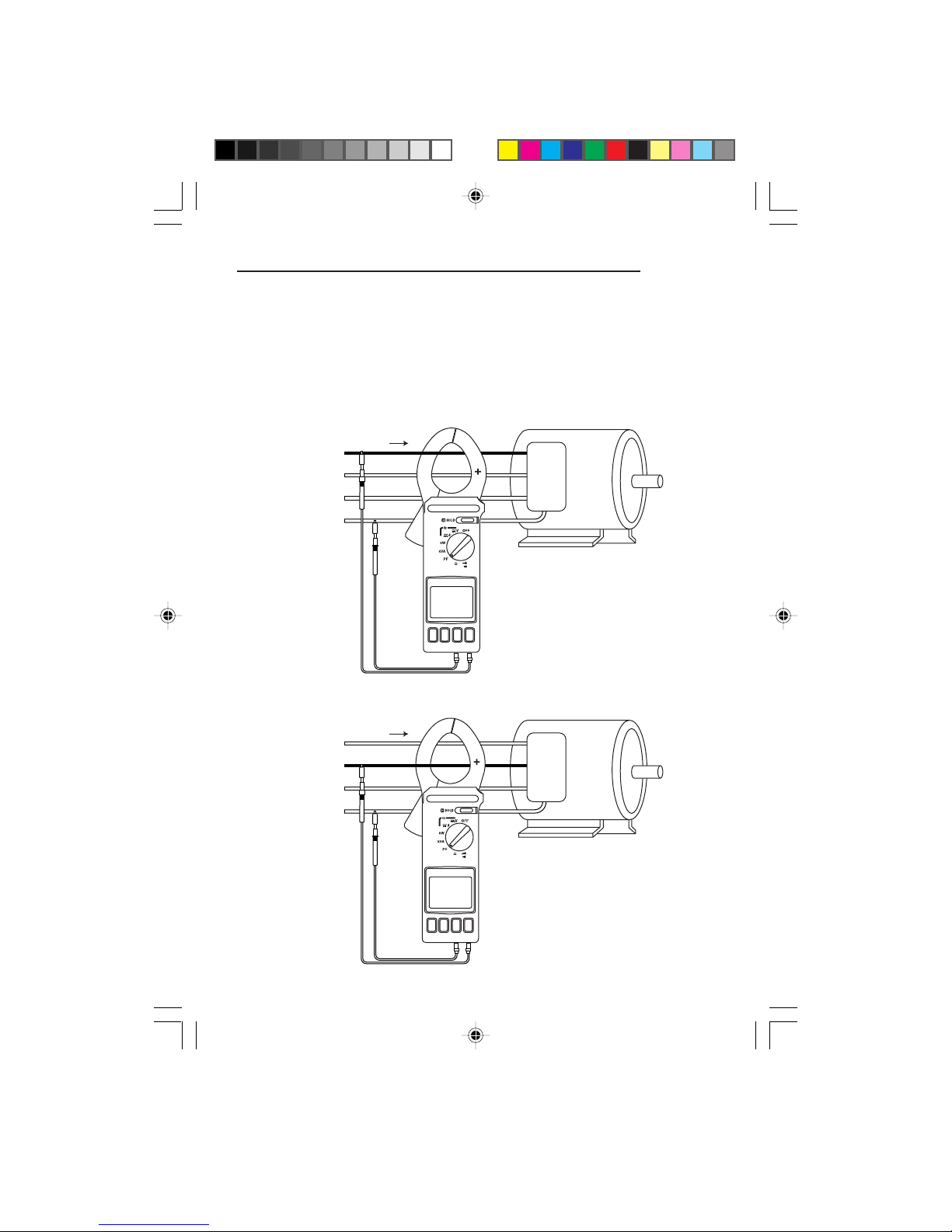

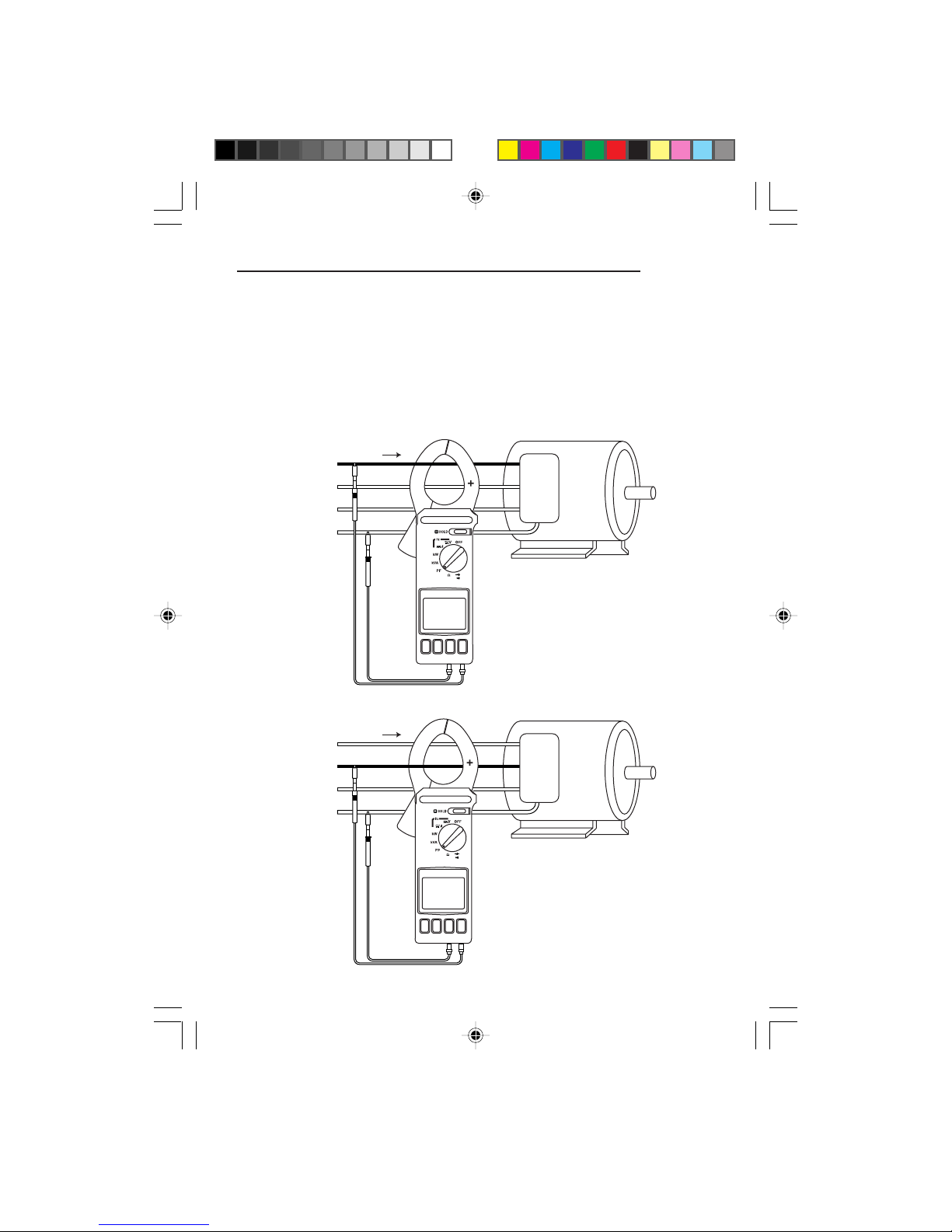

Three-Phase Three-Wire Measurements:
True Power, Power Factor and Apparent Power Measurement

The selector is set for Power Factor in the illustrations.
Use the correct setting for the desired measurement.

W

RS

CMPL-100

R (L1)
S (L2)

T (L3)

R (L1)
S (L2)

T (L3)

3ø3W

3ø3W

A

3ø

Load

W

TS

A

3ø

Load

15

Typical Measurements (cont’d)

Three-Phase Three-Wire Measurements:
True Power, Power Factor and Apparent Power Measurement

Notes:

• The + sign on the jaw must face the power source.

• COM connection (black lead) should remain connected to the same phase during both
measurements.

• A positive (+) PF indicates an inductive load. A negative (–) PF indicates a capacitive load.
Power factor value is correct for balanced loads only.

• Both power measurements may be positive, or one may be negative. Make sure all
connections are correct to obtain proper measurements.

Three-Phase Three-Wire Balanced Loads

W

=WRS + W

KVA

KVAR

PF

3Ø3W

= 3 (KVARS)

3Ø3W

= [KVA

3Ø3W

=KW

3Ø3W

KVA

3Ø3W

3Ø3W

TS

3Ø3W

]2 – [KW

3Ø3W

2

]

16

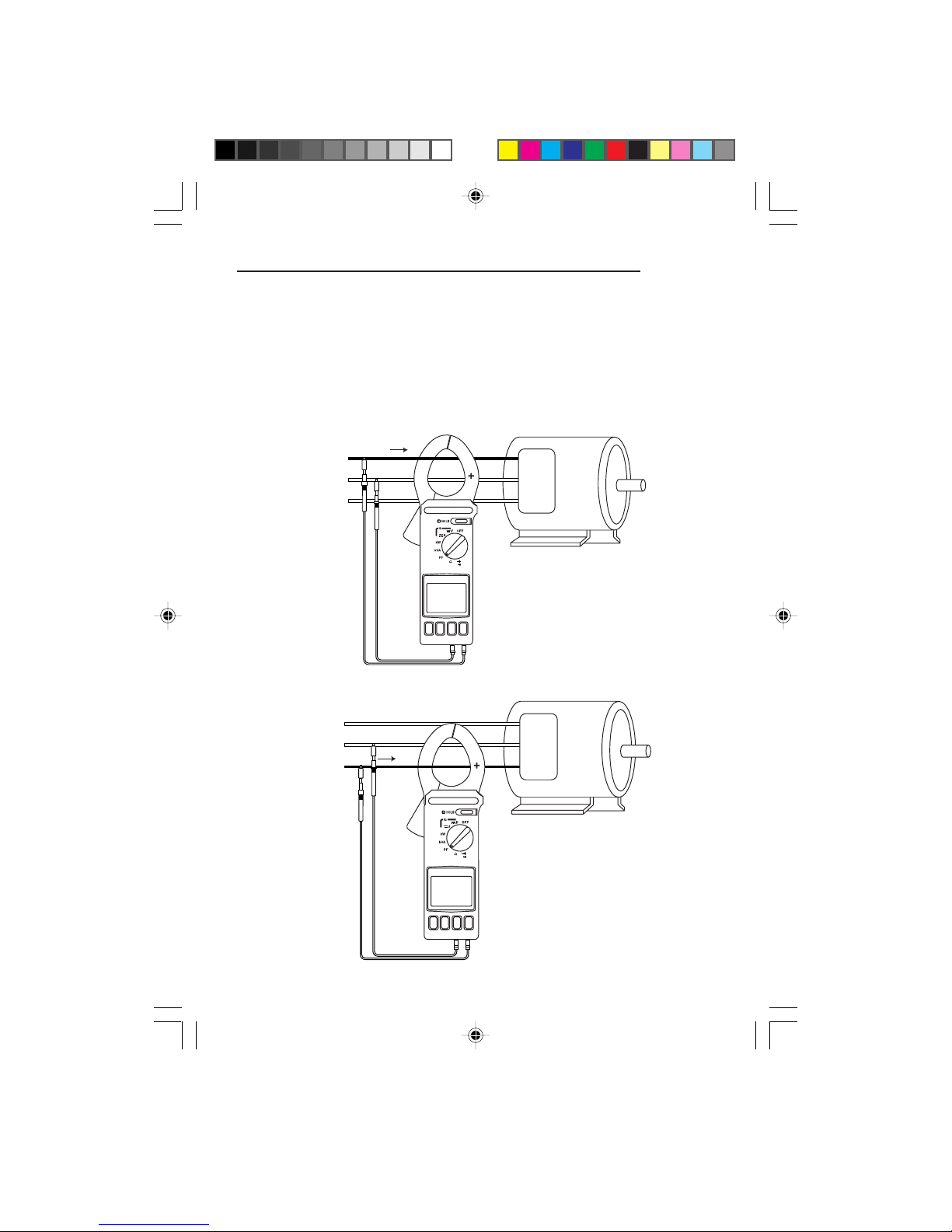

Typical Measurements (cont’d)

Three-Phase Four-Wire Measurements:
True Power, Power Factor and Apparent Power Measurement

The selector is set for Power Factor in the illustrations.
Use the correct setting for the desired measurement.

W

R (L1)

CMPL-100

R (L1)
S (L2)

T (L3)

R (L1)
S (L2)

T (L3)

3ø4W

N

A

3ø

Load

WS (L2)

3ø4W

N

A

3ø

Load

17

Typical Measurements (cont’d)

Three-Phase Four-Wire Measurements:
True Power, Power Factor and Apparent Power Measurement

The selector is set for Power Factor in the illustrations.
Use the correct setting for the desired measurement.

W

3ø4W

R (L1)
S (L2)

T (L3)

N

Notes:

• The + sign on the jaw must face the power source.

• A positive (+) PF indicates an inductive load. A negative (–) PF indicates a capacitive load.
Power factor value is correct for balanced loads only.

• All three power measurements (WR, WS and WT) should be positive. Check test lead
connection and clamping of jaw if any power measurement is negative.

T (L3)

A

3ø

Load

Three-Phase Four-Wire Balanced Loads

W

3Ø4W

KVA

3Ø4W

KVAR

3Ø4W

PF

3Ø4W

18

=WR + WS + W
= 3 (KVAR)
= [KVA
=KW

KVA

3Ø4W

3Ø4W

3Ø4W

T

]2 – [KW

3Ø4W

2

]

CMPL-100

Accuracy

See the Specifications section for operating conditions.
Accuracy is specified as follows: ± (a percentage of the reading + the value of the rightmost

decimal place) at 18 °C to 28 °C (64 °F to 82 °F), 0% to 80% relative humidity.

Accuracy Table

Value Range Accuracy Frequency Range

True Power 600.0 kW ± (2% + 0.5 kW) 40 to 400 Hz

Apparent Power 600.0 kVA ± (2% + 0.5 kVA) 40 to 400 Hz

0.3 to 1.0

Power Factor

DCA 999.9 A ± (2% + 0.5 A) N/A

ACA†† 999.9 A ± (2% + 1.0 A) 40 to 400 Hz

Peak Current* 999.9 A ± (2.5% + 1.0 A) 40 to 400 Hz

DCV** 600.0 V ± (0.75% + 0.2 V) N/A

ACV** †† 600.0 V ± (1.2% + 1.0 V) 40 to 400 Hz

Peak Voltage*** 600.0 V ± (2.5% + 1.0 V) 40 to 400 Hz

Continuity 999.9 Ω± (1% + 0.5 Ω) N/A
Resistance 9.999 kΩ± (1% + 0.005 kΩ) N/A
Frequency† 999.9 Hz ± (0.5% + 0.5 Hz) 0 to 1 kHz

* Peak detect acquisition time ≤ 100 ms

** Input impedance is 1 MΩ.

*** Peak detect acquisition time ≤ 200 ms

† Sensitivity is 10 V or 10 A.

†† AC-coupled, true RMS measurement,

additional error for crest factors > 1:

Crest Factor Error (% of reading)

1 to 3 0.5%
3 to 5 3%
5 to 7 6%

( = 72.5° to 0°)

0.0 to 0.3 Not

( = 90° to 72.5°) Specified

± 3°

10 to 60 Hz

19

Specifications

Display: 4-digit LCD (9999 maximum reading) and 40-segment bar graph
Sampling Rate:

Numeric Display: 2 per second

Bar Graph Display: 10 per second
Continuity Indication: Buzzer sounds for resistance less than 100 Ω ± 10%
Diode and Continuity Modes:

Open Circuit Voltage: 4.5 V typical

Test Current: 1.0 mA typical
Resistance Mode:

Open Circuit Voltage: 4.5 V typical

Test Current: 0.1 mA typical
Automatic Power-Off: After 20 minutes of inactivity
Over Range Indication: OL appears on the display (except for ranges of 1000 A

and 1000 VDC and 750 VAC)
Jaw Opening: 46 mm (1.811’’)
Overvoltage Category: Category III, 600 Volts
Operating Conditions: 0 °C to 40 °C (32 °F to 104 °F), 0% to 80% relative humidity

(non-condensing)

Indoor use only
Elevation: 2000 m (6500’) maximum
Storage Conditions: –10 °C to 60 °C (14 °F to 140° F), 0% to 70% relative humidity

(non-condensing)

Remove battery.
Pollution Degree: 2
Battery: 9-Volt battery (NEDA 1604, JIS 006P or IEC 6LF22)

20

Battery Replacement

Before opening the case, remove the test leads or jaw from the circuit and shut off the unit.

Failure to observe this warning can result in severe injury or death.

1. Disconnect the unit from the circuit. Turn the unit OFF.

2. Remove the screws from the back cover.

3. Remove the back cover.

4. Replace the battery (observe polarity).

5. Replace the cover and screws.

CMPL-100

21

Descripción

El Amperímetro con pinza modelo CMPL-100 de Greenlee es una unidad de bolsillo que cabe
perfectamente en la palma de la mano y es capaz de efectuar los siguientes tipos de mediciones:
tensión alterna y continua, corriente alterna y continua, potencia de CA, frecuencia y resistencia.
También está diseñada para verificar diodos y continuidad.

Entre sus funciones especiales se incluyen:

• Pantalla de gráfico de barras, la cual responde más rápidamente que la pantalla numérica.

• Compatibilidad de interfaz para un ordenador personal.

• Opciones de grabación y recuperación de datos
Entre los accesorios opcionales se incluyen:

• Adaptador de interfaz RS-232 y software para revisar y analizar los datos grabados

• Adaptador trifásico para aplicaciones especiales

Acerca de la seguridad

Es fundamental observar métodos seguros al utilizar y dar mantenimiento a las herramientas y equipo
Greenlee. Este manual de instrucciones y todas las marcas que ostenta la herramienta le ofrecen la
información necesaria para evitar riesgos y hábitos poco seguros relacionados con su uso. Siga toda la
información sobre seguridad que se proporciona.

Propósito de este manual

Este manual de instrucciones tiene como propósito familiarizar a todo el personal con los
procedimientos de operación y mantenimiento seguros para el Medidor con pinza, modelo CMPL-100
de Greenlee.

Mantenga siempre este manual al alcance de todo el personal.
Puede obtener copias adicionales de manera gratuita, previa solicitud.

y son marcas registradas de Greenlee Textron.

22

CONSERVE ESTE MANUAL

Importante Información sobre Seguridad

SÍMBOLO DE ALERTA
SOBRE SEGURIDAD

Este símbolo se utiliza para indicar un riesgo o práctica poco segura que podría ocasionar
lesiones o daños materiales. Cada uno de los siguientes términos denota la gravedad del
riesgo. El mensaje que sigue a dichos términos le indica cómo puede evitar o prevenir ese
riesgo.

Peligros inmediatos que, de no evitarse, OCASIONARÁN graves lesiones o incluso la muerte.

Peligros que, de no evitarse, PODRÍAN OCASIONAR graves lesiones o incluso la muerte.

Peligro o prácticas peligrosas que, de no evitarse, PUEDEN OCASIONAR lesiones o daños
materiales.

CMPL-100

Lea y entienda este documento antes de manejar esta herramienta o
darle mantenimiento. Utilizarla sin comprender cómo manejarla de
manera segura podría ocasionar un accidente y, como resultado de
éste, graves lesiones o incluso la muerte.

Peligro de electrocución:
El contacto con circuitos activados puede ocasionar graves lesiones o

incluso la muerte.

23

Importante Información sobre Seguridad

Peligro de electrocución:

• No utilice la unidad si se encuentra mojada o dañada.

• Utilice cables de prueba y accesorios que sean apropiados para la aplicación que se va a
realizar. Consulte la información sobre categoría y voltaje nominal del cable de prueba o el
accesorio.

• Revise minuciosamente los cables de prueba o el accesorio, antes de utilizarlos. Deberán
estar limpios y secos, y su forro aislante deberá hallarse en buenas condiciones.

De no observarse estas advertencias pueden sufrirse graves lesiones o incluso la muerte.

Peligro de electrocución:

• No aplique más del voltaje nominal entre dos terminales de entrada cualesquiera, o entre
una terminal de entrada cualquiera y una conexión a tierra.

• No toque las puntas de los cables de prueba ni ninguna parte del accesorio que carezca de
forro aislante.

De no observarse estas advertencias pueden sufrirse graves lesiones o incluso la muerte.

• No haga funcionar esta unidad con la caja abierta.

• Antes de abrir la caja, retire del circuito los cables de prueba (o la pinza), y apague la
unidad.

De no observarse estas advertencias pueden sufrirse graves lesiones o incluso la muerte.

24

Importante Información sobre Seguridad

No cambie la función de medición mientras los cables de prueba estén conectados a un
componente o circuito.

De no observarse estas precauciones podrían sufrirse lesiones o daños a la unidad.

• No intente reparar esta unidad, ya que contiene piezas que deben recibir
mantenimiento por parte de un profesional.

• No exponga la unidad a ambientes de temperatura extrema ni a altos niveles de
humedad.
Véase la sección “Especificaciones” en este manual.

De no observarse estas precauciones podrían sufrirse lesiones o daños a la unidad.

A menos que vaya a medir tensión, corriente, potencia, factor de potencia o frecuencia, apague
y bloquee la energía. Asegúrese de que todos los condensadores estén totalmente sin carga.
No debe haber tensión alguna.

CMPL-100

Al utilizar esta unidad cerca de equipo que genere interferencia electromagnética quizá se
obtenga una lectura inexacta e inestable.

25

Identificación

1. Pantalla

2. Palanca

3. Pinza

4. Interruptor de selección

5. Botón “Hold” (Retención de datos en
pantalla)

6. Botón “Record” (Grabación de datos)

7. Botón “∆ REL” (Cero relativo)

8. Botón “MIN/MAX/AVG/PEAK” (MIN/
MÁX.PROM./PICO)

9. Botón “Mode” (Modo)

10 . Conector par interfaz de PC
11 . T erminal de entrada positiva

12. Terminal de entrada común

13. Indicador de polaridad para amperios CC

26

3

2

13

5

4

1

8
9

7
6

111210

Iconos de la pantalla

14 . Pila baja

15. — Indicador de polaridad

16. Se activa la función “Hold”.

17. ∆ Se activa la función de cero

18 . Se selecciona medición de CC.
19 . Se selecciona medición de CA.

20. MIN Se activa la función “MIN Hold”

21. MAX Se activa la función “MAX Hold”

22. AVG Se activa la función “AVG Hold”

23. PEAK Se activa la función “Peak Hold”

18–19

17
16

15
14

relativo.

(Retención en pantalla del valor
mínimo).

(Retención en pantalla del valor
máximo).

(Retención en pantalla del valor
medio).

(Retención en pantalla de valor
de pico).

20 21 22 23 24 25

39 38

26–29

30
31
32
33–35
36

37

CMPL-100

24. Diodo

25. Continuidad

26. RECORD Se activa la función “Record”

(Grabación de datos).

27. COS φ Factor de potencia

28. cap Circuito capacitivo

29. ind Circuito inductivo

30. KW Potencia real

31. KVA Potencia aparente

32. Hz Hertzios

33. m Mili (10-3)

34. V Voltios

35. A Amperios

36. Ω Ohmios

37. Sobretensión (pantalla de

gráfico de barras)

38. Elemento de gráfico de barras

39. OL Sobrecarga (excepto al

efectuar mediciones de
corriente y tensión)

Otros iconos

CAL Autocalibración activa
CLEP Borrar memoria
K Kilo (103)
M Mega (106)

Símbolos en la unidad

Lea el manual de instrucciones
Doble forro aislante

Pila

27

Cómo utilizar las distintas funciones

• “HOLD” Oprima momentáneamente para retener en pantalla el valor que aparece en ese
momento en la pantalla y grabarlo en la memoria. Oprima nuevamente para salir de este
modo.

•

Botón “Mode” (no está etiquetado) Oprima momentáneamente para alternar entre CA, CC y
frecuencia al efectuar mediciones de corriente y tensión.

• “MIN/MAX/AVG/PEAK” Retiene en pantalla el valor mínimo o máximo. Oprima una vez para retener
en pantalla el valor mínimo; oprima nuevamente para retener en pantalla el valor máximo; oprima
una vez más para retener el valor medio (oprima otra vez para retener el valor de pico, si efectúa
mediciones de señal de CA). Oprima y mantenga oprimido el botón para salir de este modo.

• “∆ REL” Le brinda la diferencia entre dos mediciones. Mientras efectúa una medición, oprima “∆”
para poner la pantalla en ceros. Enseguida aparecerá el icono “∆” en la pantalla. Efectúe la segunda
medición. El valor que aparezca en la pantalla equivaldrá a la diferencia entre ambas mediciones.
Oprima y mantenga oprimido el botón para salir de este modo.

• “RECORD” Oprima momentáneamente para comenzar a grabar la entrada. “RECORD” aparecerá
en la pantalla. El modelo CMPL-100 grabará hasta 1.600 mediciones; cuando la memoria se
llene la palabra “RECORD” comenzará a parpadear en la pantalla. Para conservar los datos
grabados en la memoria, salga del modo “RECORD” antes de apagar el medidor. Utilice el
juego de interfaz CMPL-100-1A PC (se adquiere por separado) para recuperar los datos en
memoria.

Para borrar la memoria, apague la unidad, enseguida oprima y mantenga oprimido el botón
“RECORD” al tiempo que enciende la unidad. Suelte el botón “RECORD”, enseguida la
palabra “CLEP” aparecerá en la pantalla.

28

CMPL-100

Operación

Peligro de electrocución:
El contacto con circuitos activados puede ocasionar graves lesiones o

incluso la muerte.

1. Coloque el interruptor de selección de acuerdo con la Tabla de valores y conecte los cables de

prueba a la unidad. Empiece por la escala de medición más alta.

2. Véase la sección “Mediciones más comunes” para las ilustraciones de las aplicaciones más

comunes.

3. Pruebe la unidad en un circuito o componente que se sabe está funcionando perfectamente.

• Si la unidad no funciona como debería en un circuito que se sabe está funcionando
perfectamente, reemplace la pila.

• Si sigue sin funcionar como debería, devuélvala a Greenlee a fin de que sea reparada.

4. Anote la lectura del circuito que se está verificando.

29

Operación (continuación)

Tabla de valores

Para medir

este valor…

Tensión continua V V + COM

Tensión alterna

Corriente

continua(CC)

Corriente

alterna (CA) y oprima el botón "Mode"

Frecuencia dos veces

Potencia real* kW KW + COM
Potencia aparente* kVA KVA + COM
Factor de potencia* PF COS † + COM

Resistencia Ω KΩ + COM

Continuidad** Ω + COM

Diodo

coloque el interruptor de

selección en este símbolo...

V

y oprima el botón "Mode"

A A N/A N/A
A

V

y oprima el botón "Mode" Hz + COM

A

y oprima el botón "Mode" Hz N/A N/A

dos veces

y oprima el botón "Mode"

este icono

aparecerá en

la pantalla …

V + COM

A N/A N/A

V + COM

conecte

el cable de

prueba

rojo a …

y el

el cable de

prueba

negro a …

*La pinza y los cables de prueba se utilizan simultáneamente para estas mediciones – véase

la sección “Mediciones más comunes”.

* *El tono indica que la resistencia del circuito es menor a 100 Ω.

†Factor de potencia es el coseno del ángulo de fase entre tensión y corriente. Este ángulo

está representado por la letra griega .

30

Mediciones más comunes

Medición de tensión

Medición de corriente —
Con la pinza colocada
alrededor de un cable

CMPL-100

Nota: Toda corriente continua
que fluya a través de la pinza
en la dirección indicada por la
flecha dará una lectura
positiva. (La corriente alterna
siempre dará una lectura
positiva.)

Notas:

• Coloque la pinza alrededor de
un solo conductor únicamente.

• Cierre completamente la pinza.

• Para obtener una mayor
precisión centre el cable en la
pinza.

31

Mediciones más comunes (continuación)

Potencia real Potencia aparente

Factor de potencia

32

Mediciones más comunes (continuación)

Verificación de continuidadMedición de resistencia

Verificación de diodo

CMPL-100

Polarización inversa

Reverse Bias

Polarización directa

Forward Bias

33

Mediciones más comunes (continuación)

Mediciones trifilares monofásica:
Medición de potencia aparente, potencia real y factor de potencia

En las ilustraciones, el interruptor de selección está colocado para medir factor de potencia.
Utilice la selección correcta para la medición que desea realizar .

W

L1N

L1–N = 110V
L2–N = 110V
L1–L2 = 220V

L1–N = 110V
L2–N = 110V
L1–L2 = 220V

L1

L2

L1

L2

1ø3W

N

1ø3W

N

A

1ø

Carga

Load

1ø

Carga

Load

W

L2N

1ø

Carga

Load

A

1ø

Carga

Load

34

W

1Ø3W

= W

L1L2

= W

L1N

+ W

L2N

Mediciones más comunes (continuación)

Mediciones trifilares trifásicas:
Medición de potencia aparente, potencia real y factor de potencia

En las ilustraciones, el interruptor de selección está colocado para medir factor de potencia.
Utilice la selección correcta para la medición que desea realizar .

W

RS

CMPL-100

R (L1)

S (L2)
T (L3)

R (L1)

S (L2)
T (L3)

3ø3W

3ø3W

A

3ø

Load

Carga

W

TS

A

3ø

Load

Carga

35

Mediciones más comunes (continuación)

Mediciones trifilares trifásicas:
Medición de potencia aparente, potencia real y factor de potencia

Notas:

•

El signo + en la pinza debe quedar frente a la fuente de energía.

• La conexión COM (cable de prueba negro) debe permanecer conectado a la misma fase
durante ambas mediciones.

• Un factor de potencia (PF) positivo (+) indica una carga inductiva. Un factor de potencia
(PF) negativo (-), indica una carga capacitiva. El valor del factor de potencia es correcto
únicamente para cargas equilibradas.

• Ambas mediciones de potencia pueden ser positivas, o una puede ser negativa. Asegúrese
de que todas las conexiones son correctas a fin de obtener las mediciones adecuadas.

Cargas equilibradas trifilares trifásicas

W

=WRS + W

KVA

KVAR

PF

3Ø3W

= 3 (KVARS)

3Ø3W

= [KVA

3Ø3W

=KW

3Ø3W

KVA

3Ø3W

3Ø3W

TS

3Ø3W

]2 – [KW

3Ø3W

2

]

36

Mediciones más comunes (continuación)

Mediciones tetrafilares trifásicas:
Medición de potencia aparente, potencia real y factor de potencia

En las ilustraciones, el interruptor de selección está colocado para medir factor de potencia.
Utilice la selección correcta para la medición que desea realizar .

W

R (L1)

CMPL-100

R (L1)

S (L2)
T (L3)

R (L1)

S (L2)
T (L3)

3ø4W

N

A

3ø

Carga

Load

WS (L2)

3ø4W

N

A

3ø

Load

Carga

37

Mediciones más comunes (continuación)

Mediciones tetrafilares trifásicas:
Medición de potencia aparente, potencia real y factor de potencia

En las ilustraciones, el interruptor de selección está colocado para medir factor de potencia.
Utilice la selección correcta para la medición que desea realizar .

W

3ø4W

R (L1)
S (L2)

T (L3)

N

Notas:

•

El signo + en la pinza debe quedar frente a la fuente de energía.

• Un factor de potencia (PF) positivo (+) indica una carga inductiva. Un factor de potencia
(PF) negativo (-), indica una carga capacitiva. El valor del factor de potencia es correcto
únicamente para cargas equilibradas.

• Las tres mediciones de potencia (WR, WS y WT) deben ser positivas. Si la medición de
potencia es negativa, revise la conexión del cable de prueba y el agarre de la pinza.

T (L3)

A

3ø

Carga

Load

Cargas equilibradas tetrafilares trifásicas

W

3Ø4W

KVA

3Ø4W

KVAR

3Ø4W

PF

3Ø4W

38

=WR + WS + W
= 3 (KVAR)
= [KVA
=KW

KVA

3Ø4W

3Ø4W

3Ø4W

]2 – [KW

T

2

]

3Ø4W

CMPL-100

Precisión

Para las condiciones de operación, véase la sección “Especificaciones” en este manual.
La precisión se especifica de la siguiente manera: ± (un porcentaje de la lectura + el valor del lugar

decimal más a la derecha) en 18°C a 28°C (64°F a 82°F), 0% a 80% de humedad relativa.

Tabla de precisión

Valor Escala Precisión Escala de frecuencia

Potencia real 600,0 kW ± (2% + 0,5 kW) 40 a 400 Hz

Potencia aparente 600,0 kVA ± (2% + 0,5 kVA) 40 a 400 Hz

0,3 a 1,0

Factor de potencia

A CC 999,9 A ± (2% + 0,5 A) N/A

A CA†† 999,9 A ± (2% + 1,0 A) 40 a 400 Hz

Corriente de pico* 999,9 A ± (2,5% + 1,0 A) 40 a 400 Hz

V CC** 600,0V ± (0,75% + 0,2V) N/A

V CA** †† 600,0V ± (1,2% + 1,0V) 40 a 400 Hz

Tensión de pico*** 600,0V ± (2,5% + 1,0V) 40 a 400 Hz

Continuidad 999,9 Ω± (1% + 0,5 Ω) N/A

Resistencia 9,999 kΩ± (1% + 0,005 kΩ) N/A

Frecuencia† 999,9 Hz ± (0,5% + 0,5 Hz) 0 a 1 kHz

* Tiempo de adquisición de detección de valor de pico ≤ 100 ms

** La impedancia de entrada es 1 MΩ.

*** Tiempo de adquisición de detección de valor de pico ≤ 200 ms

† La sensitividad es 10V o 10 A.

†† Medición de valores eficaces reales, CA acoplada,

error adicional para factores de cresta > 1:

Factor de cresta Error (% de lectura)

1 a 3 0,5%
3 a 5 3%
5 a 7 6%

( = 72,5° a 0°)

0,0 a 0,3 No

( = 90° a 72,5°) especificado

± 3°

10 a 60 Hz

39

Especificaciones

Pantalla: Cristal líquido (LCD) y 4 dígitos (resolución máxima de 9.999 puntos) y gráfico de

barras de 40 segmentos

Frecuencia de muestreo:

Pantalla numérica: 2 por segundo

Pantalla de gráfico de barras: 10 por segundo
Indicación de continuidad: El zumbador suena cuando la resistencia es menor de 100 Ω ± 10%
Modos de verificación de diodo y continuidad:

Tensión de cir cuito abierto: 4,5V típica

Corriente de verificación: 1,0 mA típica
Modo de resistencia:

Tensión de cir cuito abierto: 4,5V típica

Corriente de verificación: 0,1 mA típica
Apagado automático: Después de 20 minutos de inactividad
Indicación de superposición de gama: OL aparece en la pantalla (excepto para escalas de

1.000 A y 1.000V CC y 750V CA)
Máxima abertura de la pinza: 46 mm (1,811 pulg.)
Categoría de sobretensión: Categoría III, 600 voltios
Condiciones de operación: 0°C a 40°C (32°F a 104°F), 0% a 80% de humedad relativa

(sin condensación)

Para uso en interiores únicamente
Altura: 2.000 m (6.500 pies) máximo
Condiciones de almacenamiento: -10°C a 60°C (14°F a 140°F), 0% a 70% de humedad relativa

(sin condensación)

Retire la pila.
Grado de contaminación: 2
Pila: Pila de 9 voltios (NEDA 1604, JIS 006P o IEC 6LF22)

40

Cómo reemplazar la pila

Antes de abrir la caja, retire del circuito los cables de prueba o la pinza, y apague la unidad.

De no observarse esta advertencia pueden sufrirse graves lesiones o incluso la muerte.

1. Desconecte la unidad del circuito. Apague (OFF) la unidad.

2. Retire los tornillos de la tapa posterior.

3. Retire la tapa posterior.

4. Reemplace la pila (fíjese en la polaridad).

5. Vuelva a colocar la tapa y los tornillos.

CMPL-100

41

Description

Le compteur à pinces CMPL-100 de Greenlee est un appareil portatif qui peut mesurer : la tension c.a.
et c.c., le courant c.a. et c.c., la puissance c.a., la fréquence et la résistance. L ’appareil contrôle aussi les
diodes et la continuité.

Les fonctions spécialisées comprennent :

• Afficheur de graphique à barres qui répond plus rapidement que l’afficheur numérique.

• Capacité d’interface avec un ordinateur PC

• Options d’enregistrement et de recherche de données
Les accessoires en option comprennent :

• Adaptateur d’interface RS-232, avec logiciel, permettant de passer en revue et d’analyser les

données enregistrées.

• Adaptateur triphasé pour des applications spécialisées

Sécurité

Lors de l’utilisation et de l’entretien des outils et des équipements de Greenlee, votre sécurité est une
priorité. Ce manuel d’instructions et toute étiquette sur l’outil fournit des informations permettant d’éviter
des dangers ou des manipulations dangereuses liées à l’utilisation de cet outil. Suivre toutes les
consignes de sécurité indiquées.

Dessein

Ce manuel d’instructions est conçu pour que le personnel puisse se familiariser avec le fonctionnement
et les procédures d’entretien sûres du compteur à pinces CMPL-100 de Greenlee.

Mettre ce manuel à la disposition de tous les employés.
On peut obtenir des exemplaires gratuits sur simple demande.

et sont des marques déposées de Greenlee Textron.

42

CONSERVER CE MANUEL

Consignes de sécurité importantes

SYMBOLE
D’AVERTISSEMENT

Ce symbole met en garde contre les risques et les manipulations dangereuses pouvant
entraîner des blessures ou l’endommagement du matériel. Le mot indicateur, défini ci­dessous, indique la gravité du danger. Le message qui suit le mot indicateur indique comment
empêcher le danger.

Danger immédiat qui, s’il n’est pas pris en considération ENTRAINERA des blessures graves,
voire mortelles.

Danger qui, s’il n’est pas pris en considération, POURRAIT entraîner des blessures graves,
voire mortelles.

Dangers ou manipulations dangereuses qui, s’ils ne sont pas pris en considération,
POURRAIENT EVENTUELLEMENT entraîner des dommages à la propriété ou causer des
blessures.

CMPL-100

Lire attentivement et bien comprendre cette documentation avant
d’utiliser ou de procéder à l’entretien de cet équipement.
Négliger de comprendre comment utiliser cet outil en toute
sécurité, peut provoquer un accident et entraîner des blessures
graves, voire mortelles.

Risques de décharge électrique :
Un contact avec des circuits sous tension peut entraîner des blessures

graves, voire mortelles.

43

Consignes de sécurité importantes

Risques de décharge électrique :

• Ne pas utiliser cet appareil s’il est mouillé ou endommagé.

• Utiliser des fils d’essai ou des accessoires conformes à l’application. Consulter la catégorie
et la tension nominale du fil d’essai ou de l’accessoire.

• Vérifier les fils d’essai ou l’accessoire avant de les utiliser. La pièce (ou les pièces) doi(ven)t
être propre(s) et sèche(s) et l’isolation en bon état.

L ’inobservation de ces consignes peut entraîner des blessures graves, voire mortelles.

Risques de décharge électrique :

• Ne pas appliquer plus que la tension nominale entre deux bornes d’entrée, ou entre une
borne d’entrée et une prise de terre.

• Ne pas entrer en contact avec les extrémités des fils d’essai ou avec toute autre partie non
isolée de l’accessoire.

L ’inobservation de ces consignes peut entraîner des blessures graves, voire mortelles.

• Ne pas utiliser lorsque le boîtier est ouvert.

• Avant d’ouvrir le boîtier, retirer les fils d’essai (ou la pince) du circuit et mettre l’appar eil hors
tension.

L ’inobservation de ces consignes peut entraîner des blessures graves, voire mortelles.

44

Consignes de sécurité importantes

Ne pas modifier la fonction de mesure pendant que les fils d’essai sont connectés à un
composant ou à un circuit.

L’inobservation de cette consigne peut endommager l’instrument et entraîner des
blessures.

• Ne pas tenter de réparer cet appareil. Il ne comporte aucune pièce pouvant être réparée.

• Ne pas exposer l’appareil à des températures extrêmes ou à une humidité excessive.
Voir les spécifications.

L ’inobservation de ces consignes peut endommager l’appareil et entraîner des blessures.

Sauf si l’on mesure la tension, le courant, la puissance, le facteur de puissance ou la fréquence,
mettre hors tension et couper la source d’alimentation. S’assurer que tous les condensateurs
sont déchargés. Aucune tension ne doit être présente.

CMPL-100

L ’utilisation de cet appareil à proximité d’équipements qui génèrent des interférences
électromagnétiques peut produire des lectures instables ou erronées.

45

Identification

1. Affichage

2. Levier

3. Pince

4. Sélecteur

5. Bouton de maintien

6. Bouton d’enregistrement

7. Bouton ∆ REL

8. Button MIN/MAX/AVG/PEAK

9. Bouton de mode
10 . Connecteur d’interface PC
1 1 . Borne d’entrée positive
12 . Borne d’entrée commune
13 . Indicateur de polarité pour les ampères c.c.

46

3

2

13

5

4

1

8
9

7
6

111210

Icônes de l’afficheur

14. Pile faible ou déchargée

15. — Indicateur de polarité

16. Fonction de maintien activée.

17. ∆ Fonction de zéro relatif

18. Mesure du c.c. sélectionnée.

19. Mesure du c.a. sélectionnée.

20. MIN Fonction de maintien MIN

21. MAX Fonction de maintien MAX

22. AVG Fonction de maintien AVG

23. PEAK Fonction de maintien de crête

24. Diode

25. Continuité

26. RECORD Fonction

18–19

activée.

activée.

activée.

activée.

activée.

d’enregistrement activée.

20 21 22 23 24 25

17
16

15
14

26–29

CMPL-100

27. COS φ Facteur de puissance

28. cap Circuit capacitif

29. ind Circuit inductif

30. KW Puissance véritable

31. KVA Puissance apparente

32. Hz Hertz

33. m Milli (10-3)

34. V Volts

35. A Ampères

36. Ω Ohms

37. Surcharge (Affichage graphique
à barres)

38. Elément de graphique à barres

39. OL Surcharge (sauf lorsque
la tension et le courant sont
mesurés)

Autres icônes

CAL Auto-étalonnage activé
CLEP Effacer la mémoire
K Kilo (103)
M Méga (106)

30
31
32
33–35
36

37

Symboles apparaissant sur l’appareil

Lire le manuel d’instructions.
Isolation double
Pile

39 38

47

Utilisation des fonctions

• HOLD Appuyer quelques secondes pour maintenir la valeur en cours sur l’afficheur et
l’enregistrer en mémoire. Appuyer de nouveau pour sortir de ce mode.

• Bouton de mode (non étiqueté) Appuyer quelques secondes pour passer du c.a. au c.c. et à
la fréquence lors de la mesure du courant et des volts.

• MIN MAX AVG PEAK Maintient les valeurs minimale et maximale sur l’afficheur. Appuyer
une fois pour maintenir la valeur minimale ; appuyer de nouveau pour maintenir la valeur
maximale ; appuyer encore une fois pour maintenir la valeur moyenne (appuyer encore une
fois pour maintenir la valeur de crête, si un signal c.a. est mesuré). Appuyer et maintenir
pour sortir de ce mode.

• ∆ REL Calcule la différence entre deux mesures. Pendant la mesure, appuyer sur ∆ pour
régler l’afficheur sur zéro. L’icône ∆ apparaît sur l’écran. Prendre la deuxième mesure. La
valeur affichée à l’écran représente la différence entre les deux mesures. Appuyer et
maintenir pour sortir de ce mode.

• RECORD Appuyer quelques secondes pour commencer l’enregistrement de l’entrée.
RECORD apparaît sur l’afficheur. Le modèle CMPL-100 enregistre jusqu’à 1 600
événements ; lorsque la mémoire est saturée, RECORD clignote sur l’afficheur. Pour
enregistrer les données accumulées dans la mémoire, sortir du mode RECORD avant de
mettre le compteur hors tension. Utiliser le kit d’interface du modèle CMPL-100-1A PC
(vendu séparément) pour rechercher des données en mémoire.

Pour effacer la mémoire, mettre l’appareil hors tension. Ensuite, appuyer sur et maintenir le bouton
RECORD lorsque l’appareil est mis sous tension. Relâcher le bouton RECORD lorsque « CLEP »
apparaît sur l’afficheur.

48

CMPL-100

Utilisation

Risques de décharge électrique :
Un contact avec des circuits sous tension peut entraîner des blessures

graves, voire mortelles.

1. Régler le sélecteur en consultant le tableau des réglages et connecter les fils d’essai à l’appareil.

Commencer avec la plage de mesures la plus élevée.

2. Se reporter aux mesures types pour des exemples d’utilisations types.

3. Vérifier l’appareil sur un circuit ou sur un composant connu.

• Si l’appareil ne fonctionne pas comme prévu sur un circuit dont le fonctionnement est connu,
remplacer la pile.

• Si l’appareil ne fonctionne toujours pas comme prévu, le renvoyer à Greenlee pour qu’il soit
réparé.

4. Lire le circuit à vérifier.

49

Utilisation (suite)

Tableau des réglages

Pour mesurer régler le sélecteur

cette valeur ... à ce symbole …

Tension c.c. V V + COM
Tension c.a.
Courant c.c. A A S/O S/O
Courant c.a.

Fréquence Mode deux fois

Puissance véritable* kW KW + COM
Puissance apparente* kVA KVA + COM
Facteur de puissance* PF COS † + COM

Résistance Ω KΩ + COM

Continuité** Ω + COM

Diode

*La pince et les fils d’essai sont utilisés simultanément pour ces mesures — consulter les

mesures types.

**La tonalité indique une résistance de circuit inférieure à 100 Ω.

†Le facteur de puissance est le cosinus de l’angle de phase entre la tension et le courant. Cet

angle est représenté par la lettre grecque .

et appuyer sur le bouton Mode

et appuyer sur le bouton Mode

et appuyer sur le bouton Mode

V

A

V

et appuyer sur le bouton Hz + COM

A

et appuyer sur le bouton Hz S/O S/O

Mode deux fois

cette icône connecter et connecter

apparaît sur le fil le fil

l’afficheur ... rouge à ... noir à ...

V + COM

A S/O S/O

V + COM

50

Mesures types

Mesure de la tension

Mesure du courant —
Serrer la pince autour du câble

CMPL-100

Remarque : Le courant c.c.
qui circule à travers la pince
dans la direction indiquée par
la flèche, produit une lecture
positive. (Le courant c.a.
produit toujours une lecture
positive.)

Remarques :

• Serrer la pince autour d’un
seul conducteur.

• Fermer complètement la pince.

• Pour plus de précision, centrer
le câble dans la pince.

51

Mesures types (suite)

Puissance véritable Puissance apparente

Facteur de puissance

52

Mesures types (suite)

Mesure des diodes

CMPL-100

Vérification de la continuitéMesure de la résistance

Reverse Bias

Polarité inverse

Polarité directe

Forward Bias

53

Mesures types (suite)

Mesures de câbles triples monophasés :
mesure de la puissance véritable, du facteur de puissance et de la puissance
apparente

Dans les illustrations, le sélecteur est réglé pour mesurer le facteur de puissance.
Utiliser le réglage correspondant aux mesures voulues.

W

L1N

Charge

1ø

1ø

Load

Charge

1ø

1ø

Load

L1–N = 110 V

L1–N = 110V
L2–N = 110V

L2–N = 110 V

L1–L2 = 220V

L1–L2 = 220 V

1ø3W

L1

N

L2

A

L1–N = 110 V

L1–N = 110V
L2–N = 110V

L2–N = 110 V

L1–L2 = 220V

L1–L2 = 220 V

54

A

WL2N

W

1Ø3W

= W

1ø3W

L1

N

L2

L1L2

Charge

1ø

1ø

Load

Charge

1ø

1ø

Load

= W

L1N

+ W

L2N

CMPL-100

Mesures types (suite)

Mesures de câbles triples triphasés :
mesure de la puissance véritable, du facteur de puissance et de la puissance
apparente

Dans les illustrations, le sélecteur est réglé pour mesurer le facteur de puissance.
Utiliser le réglage correspondant aux mesures voulues.

W

RS

R (L1)
S (L2)

T (L3)

R (L1)
S (L2)
T (L3)

3ø3W

3ø3W

A

Charge

3ø

3ø

Load

W

TS

Charge

A

3ø

3ø

Charge

Load

55

Mesures types (suite)

Mesures de câbles triples triphasés :
mesure de la puissance véritable, du facteur de puissance et de la puissance
apparente

Remarques :

• Le signe + sur la pince doit être vis-à-vis de la source d’alimentation.

• La connexion COM (fil noir) doit rester branchée à la même phase pendant la prise des deux
mesures.

• Un PF positif (+) indique une charge inductive. Un PF négatif (-) indique une charge
capacitive. La valeur du facteur de puissance est correcte uniquement pour une charge
équilibrée.

• Les deux mesures de puissance peuvent être positives, ou une peut être négative. S’assurer
que toutes les connexions sont correctes afin d’obtenir les bonnes mesures.

Charges équilibrées de câbles triples triphasés

W

=WRS + W

KVA

KVAR

PF

3Ø3W

= 3 (KVARS)

3Ø3W

= [KVA

3Ø3W

=KW

3Ø3W

KVA

3Ø3W

3Ø3W

TS

3Ø3W

]2 – [KW

3Ø3W

2

]

56

CMPL-100

Mesures types (suite)

Mesures de câbles quadruples triphasés :
mesure de la puissance véritable, du facteur de puissance et de la puissance
apparente

Dans les illustrations, le sélecteur est réglé pour mesurer le facteur de puissance.
Utiliser le réglage correspondant aux mesures voulues.

W

R (L1)

R (L1)

S (L2)
T (L3)

R (L1)

S (L2)
T (L3)

3ø4W

N

A

Charge

3ø

3ø

Load

WS (L2)

3ø4W

N

A

Charge

3ø

3ø

Load

57

Mesures types (suite)

Mesures de câbles quadruples triphasés :
mesure de la puissance véritable, du facteur de puissance et de la puissance
apparente

Dans les illustrations, le sélecteur est réglé pour mesurer le facteur de puissance.
Utiliser le réglage correspondant aux mesures voulues.

W

3ø4W

R (L1)
S (L2)

T (L3)

N

Remarques :

• Le signe + sur la pince doit être vis-à-vis de la source d’alimentation.

• Un PF positif (+) indique une charge inductive. Un PF négatif (-) indique une charge
capacitive. La valeur du facteur de puissance est correcte uniquement pour une charge
équilibrée.

• Les trois mesures de puissance (WR, WS et WT) doivent être positives. Vérifier la connexion
du fil d’essai et le serrage de la pince si une mesure est négative.

T (L3)

Charge

3ø

A

3ø

Load

Charges équilibrées de câbles quadruple triphasés

W

3Ø4W

KVA

3Ø4W

KVAR

3Ø4W

PF

3Ø4W

58

=WR + WS + W
= 3 (KVAR)
= [KVA
=KW

KVA

3Ø4W

3Ø4W

3Ø4W

T

]2 – [KW

3Ø4W

2

]

CMPL-100

Précision

Pour obtenir les conditions d’utilisation, voir la section sur les spécifications.
La précision est spécifiée comme suit : ± (un pourcentage de la lecture + la valeur de la

décimale la plus à droite) de 18 à 28 °C (64 à 82 ºF), 0 à 80 % d’humidité relative.

Tableau de précision

Valeur Plage Précision Plage de fréquence

Puissance véritable 600,0 kW ± (2 % + 0,5 kW) 40 à 400 Hz

Puissance apparente 600,0 kVA ± (2 % + 0,5 kVA) 40 à 400 Hz

0,3 à 1,0

Facteur de puissance

DCA 999,9 A ± (2 % + 0,5 A) S/O

ACA†† 999,9 A ± (2 % + 1,0 A) 40 à 400 Hz

Courant de crête* 999,9 A ± (2,5 % + 1,0 A) 40 à 400 Hz

DCV** 600,0 V ± (0,75 % + 0,2 V) S/O

ACV** †† 600,0 V ± (1,2 % + 1,0 V) 40 à 400 Hz

Tension de crête*** 600,0 V ± (2,5 % + 1,0 V) 40 à 400 Hz

Continuité 999,9 Ω± (1 % + 0,5 Ω) S/O
Résistance 9,999 kΩ± (1 % + 0,005 kΩ) S/O
Fréquence† 999,9 Hz ± (0,5 % + 0,5 Hz) 0 à 1 kHz

* Temps de détection de la crête ≤ 100 ms

** L’impédance d’entrée est de 1 MΩ.

*** Temps de détection de la crête ≤ 200 ms

† La sensibilité est de 10 V ou 10 A.

†† C.a. couplé, mesure du RMS véritable,

erreur supplémentaire pour le facteur de crête > 1 :

Facteur de crête Erreur (% de lecture)

1 à 3 0,5%
3 à 5 3%
5 à 7 6%

( = 72,5° à 0°)

0,0 à 0,3 Non

( = 90° à 72,5°) Spécifié

± 3°

10 à 60 Hz

59

Spécifications

Affichage : 4 chiffres sur DEL (lecture maximum 9 999) et gaphique à barres à 40 segments
Taux d’échantillonnage:

Afficheur numérique : 2 par seconde

Afficheur de graphique à barres : 10 par seconde
Indication de continutié : la sonnerie sonne lors d’une résistance de moins de 100 Ω ± 10 %
Modes de la diode et de la continuité :

Tension du cir cuit ouvert : 4,5 V typique

Vérification du courant : 1,0 mA typique
Mode de résistance :

Tension du circuit ouvert : 4,5 V typique

Vérification du courant : 0,1 mA typique
Mise hors tension automatique : Après 20 minutes d’inactivité
Indication de dépassement de plage : OL apparaît sur l’afficheur (sauf pour les plages de 1 000 A,

de 1 000 V .c.c et de 750 Vc.a.)
Ouverture de la pince : 46 mm (1,811 po)
Catégorie de surtension : Catégorie III, 600 volts
Conditions d’utilisation : 0 à 40 °C (32 à 104 °F), 0 à 80% d’humidité relative

(sans condensation)

Usage à l’intérieur uniquement
Elévation : 2 000 m (6 500 pi) maximum
Conditions d’entreposage : -10 à 60 °C (14 à 140 °F), 0 à 70 % d’humidité relative

(sans condensation)

Retirer la pile.
Degré de pollution : 2
Pile : pile de 9 volts (NEDA 1604, JIS 006P ou IEC 6LF22)

60

Remplacement de la pile

Avant d’ouvrir le boîtier , retirer les fils d’essai ou la pince du circuit et mettre l’appareil hors tension.

L ’inobservation de cette consigne peut entraîner des blessures graves, voire mortelles.

1. Débrancher l’appareil du circuit. Mettre l’appareil hors tension (OFF).

2. Enlever les vis du couvercle arrière.

3. Retirer le couvercle arrière.

4. Remplacer la pile (suivre la polarité).

5. Replacer le couvercle et remettre les vis.

CMPL-100

61

Greenlee Textron / Subsidiary of Textron Inc. 4455 Boeing Dr., Rockford, IL 61109-2988 815/397-7070

Greenlee Textron / Subsidiary of Textron Inc. 4455 Boeing Dr., Rockford, IL 61109-2988 815/397-7070

Lifetime Limited Warranty

Greenlee warrants to the original purchaser of these goods for use that these products will be free from defects in
workmanship and material for their useful life, excepting normal wear and abuse. This warranty is subject to the
same terms and conditions contained in Greenlee’s standard one-year limited warranty.

For all Test Instrument repairs, ship units Freight Prepaid to:
Greenlee Textron, 4411 Boeing Drive, Rockford, IL 61109-2932 USA.

Mark all packages: Attention TEST INSTRUMENT REPAIR. For items not covered under warranty (such as dropped,
abused, etc.), repair cost quote available upon request.

Note: Prior to returning any test instrument, please check replaceable batteries or make sure the battery is at full
charge.

Garantía limitada de por vida

Greenlee garantiza al comprador original de estos productos para su uso que estos productos estarán libres de
defectos de mano de obra y materiales durante toda su vida útil, exceptuando el desgaste normal y el abuso. Esta
garantía está sujeta a los mismos términos y condiciones contenidos en la garantía estándar limitada de Greenlee de
un año de duración.

Para reparación de instrumentos de verificación, envíe las unidades con flete pagado a:
Greenlee Textron, 4411 Boeing Drive, Rockford, IL 61109-2932 EE. UU.

Marque todos los paquetes: Atención TEST INSTRUMENT REPAIR (Reparación de instrumentos de verificación).
Para artículos no cubiertos por la garantía (tales como los que se han dejado caer o han sido maltratados, etc.) se
puede cotizar el costo de la reparación a pedido.

Nota: Antes de enviar cualquier instrumento de
totalmente cargadas.

verificación

, revise por favor las pilas o asegúrese de que estén

Garantie à vie limitée

La société Greenlee garantit à l’acheteur d’origine de ces produits que ces derniers ne comportent aucun défaut
d’exécution ou de matériau pour la durée de leur vie utile, sauf l’usure normale. Cette garantie est assujettie aux
mêmes conditions que celles contenues dans les modalités et conditions de la garantie limitée standard d’un an de
Greenlee.

Pour toutes les réparations d’instruments de mesure, expédiez l’appareil en port payé à l’adresse suivante :
Greenlee Textron, 4411 Boeing Drive, Rockford, IL 61109-2932, États-Unis.

Sur tous les colis, inscrivez : Attention : TEST INSTRUMENT REPAIR (Réparation d'instrument de mesure). Lorsque
les articles ne sont pas protégés par une garantie (comme si l’appareil est échappé, s’il est soumis à un usage abusif,
etc.), une soumission pour le prix de réparation sera présentée sur demande.

Remarque : Avant de renvoyer un appareil de mesure, vérifiez la pile et assurez-vous qu’elle est chargée au complet.

For technical assistance: 800/435-0786

Technical / Customer Service (International): 815/397-7070 • Fax: [phone]

Customer Service (North America): 800/435-0786 • Fax: [phone]

Greenlee Textron / Subsidiary of Textron Inc.

4455 Boeing Drive, Rockford, IL 61109-2988 USA

Canada Fax: [phone]
