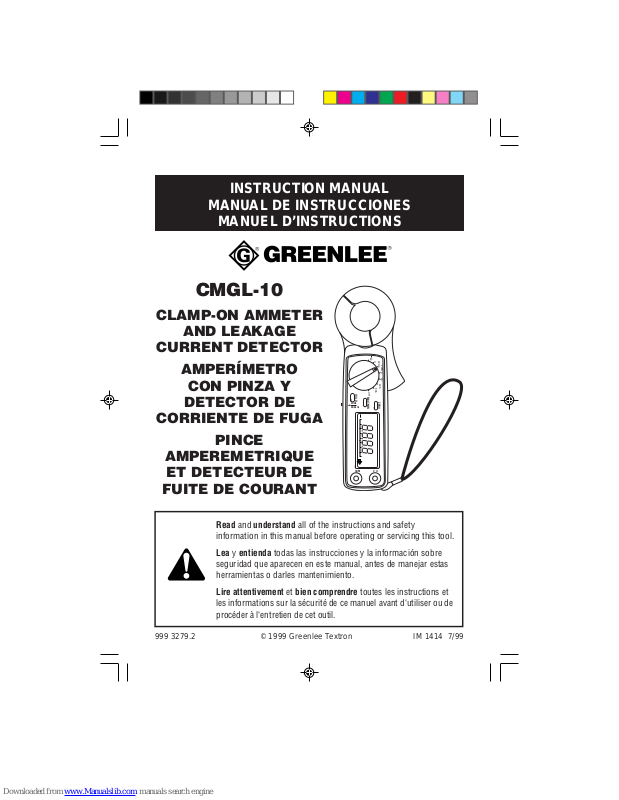

Greenlee CMGL-10 Instruction Manual [en, fr, es]

INSTRUCTION MANUAL

MANUAL DE INSTRUCCIONES

MANUEL D’INSTRUCTIONS

CMGL-10

CLAMP-ON AMMETER

AND LEAKAGE

CURRENT DETECTOR

AMPERÍMETRO

CON PINZA Y

DETECTOR DE

CORRIENTE DE FUGA

PINCE

AMPEREMETRIQUE

ET DETECTEUR DE

FUITE DE COURANT

WIDE
50/60 Hz

Ω

V

40mA

400mA

4A

40A

60A

OFF

HOLD

MAX/MIN

ZERO

V Ω

COM

999 3279.2 © 1999 Greenlee Textron IM 1414 7/99

Read and understand all of the instructions and safety
information in this manual before operating or servicing this tool.

Lea y entienda todas las instrucciones y la información sobre
seguridad que aparecen en este manual, antes de manejar estas
herramientas o darles mantenimiento.

Lire attentivement et bien comprendre toutes les instructions et
les informations sur la sécurité de ce manuel avant d‘utiliser ou de
procéder à l‘entretien de cet outil.

Description

The Greenlee CMGL-10 Clamp-on Ammeter and Leakage Current Detector is a hand-held
testing device with the following measurement capabilities: AC voltage, AC current, and
resistance. The unit is also intended to verify continuity.

Much more sensitive than most clamp-on ammeters, the CMGL-10 can detect very small
amounts of current that may indicate that some current is leaking to ground.

Safety

Safety is essential in the use and maintenance of Greenlee tools and equipment. This
instruction manual and any markings on the tool provide information for avoiding hazards and
unsafe practices related to the use of this tool. Observe all of the safety information provided.

Purpose

This instruction manual is intended to familiarize all personnel with the safe operation and
maintenance procedures for the Greenlee CMGL-10 Clamp-on Ammeter and Leakage Current
Detector.

Keep this manual available to all personnel.
Replacement manuals are available upon request at no charge.

and are registered trademarks of Greenlee Textron.

2

KEEP THIS MANUAL

Important Safety Information

SAFETY ALERT SYMBOL

This symbol is used to call your attention to hazards or unsafe practices which could
result in an injury or property damage. The signal word, defined below, indicates the
severity of the hazard. The message after the signal word provides information for
preventing or avoiding the hazard.

Immediate hazards which, if not avoided, WILL result in severe injury or death.

Hazards which, if not avoided, COULD result in severe injury or death.

Hazards or unsafe practices which, if not avoided, MAY result in injury or property
damage.

CMGL-10

Read and understand this material before operating or servicing
this equipment. Failure to understand how to safely operate this
tool can result in an accident causing serious injury or death.

3

Important Safety Information

Electric shock hazard:
Contact with live circuits can result in severe injury or death.

Electric shock hazard:

• Do not use the unit if it is wet or damaged.

• Use test leads or accessories that are appropriate for the application. See the
category and voltage rating of the test lead or accessory.

• Inspect the test leads or accessory before use. The item(s) must be clean and dry,
and the insulation must be in good condition.

Failure to observe these warnings can result in severe injury or death.

Electric shock hazard:

• Do not apply more than the rated voltage between any two input terminals, or
between any input terminal and earth ground.

• Do not contact the test lead tips or any uninsulated portion of the accessory.

Failure to observe these warnings can result in severe injury or death.

• Do not operate with the case open.

• Before opening the case, remove the test leads or jaw from the circuit and shut off
the unit.

Failure to observe these warnings can result in severe injury or death.

4

CMGL-10

Do not change the measurement function while the test leads are connected to a
component or circuit.

Failure to observe this precaution can result in injury and can damage the instrument.

• Do not attempt to repair this unit. It contains no user-serviceable parts.

• Do not expose unit to extremes in temperature or high humidity. See Specifications.
Failure to observe these precautions can result in injury and can damage the instrument.

Unless measuring voltage or current, shut off and lock out power. Make sure that all
capacitors are discharged. Voltage must not be present.

Set the selector and connect the test leads so that they correspond to the intended
measurement. Incorrect settings or connections can result in a blown fuse.

Using this unit near equipment that generates electromagnetic interference can result
in unstable or inaccurate readings.

5

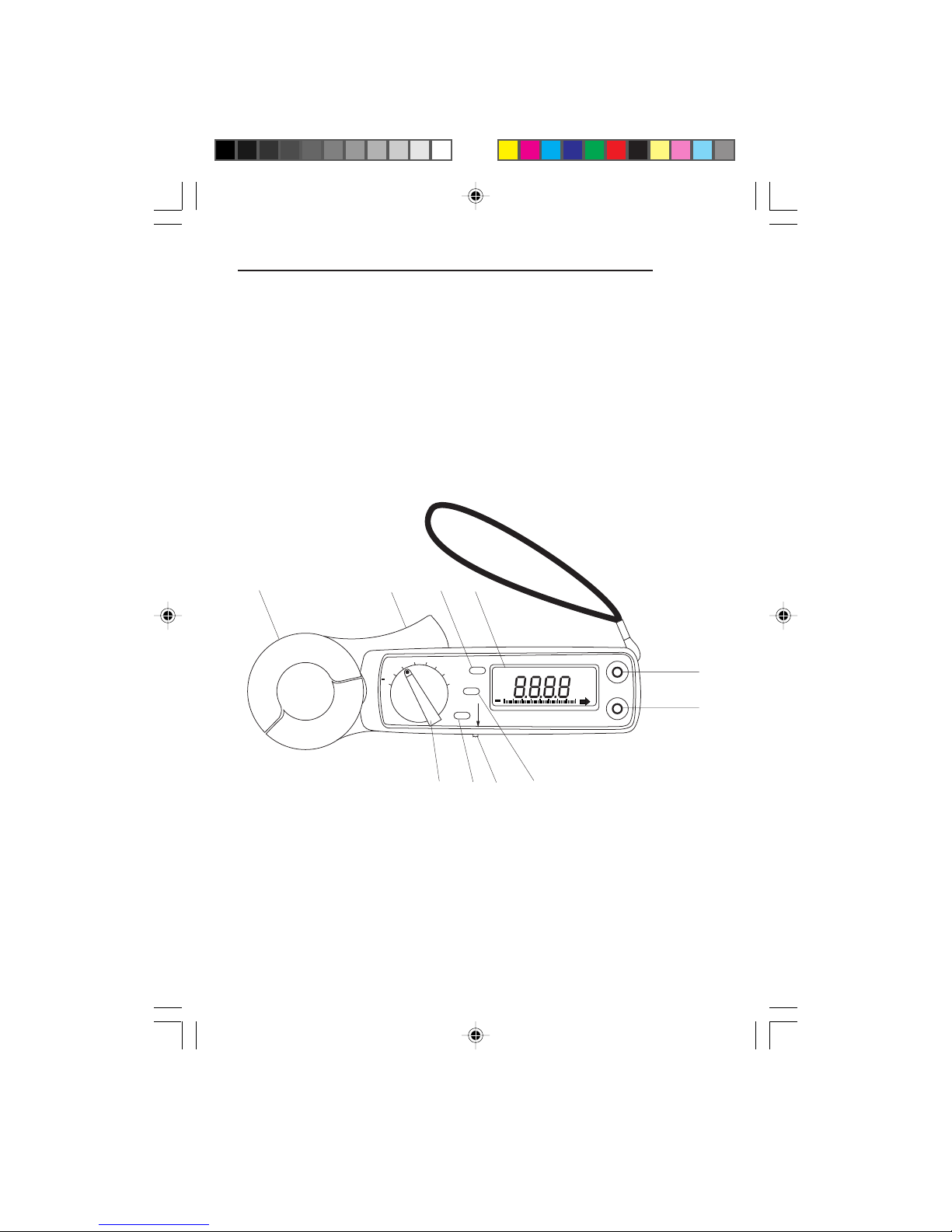

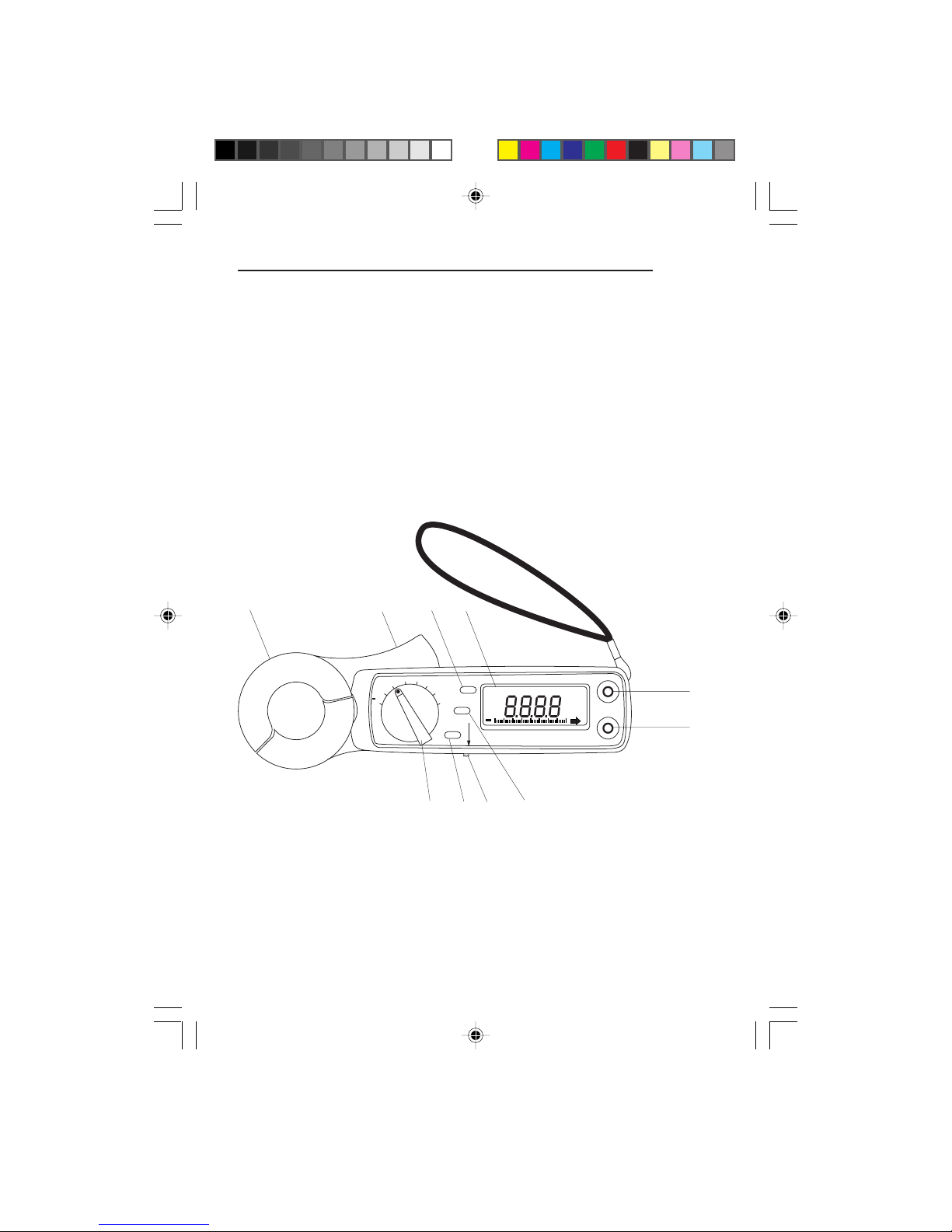

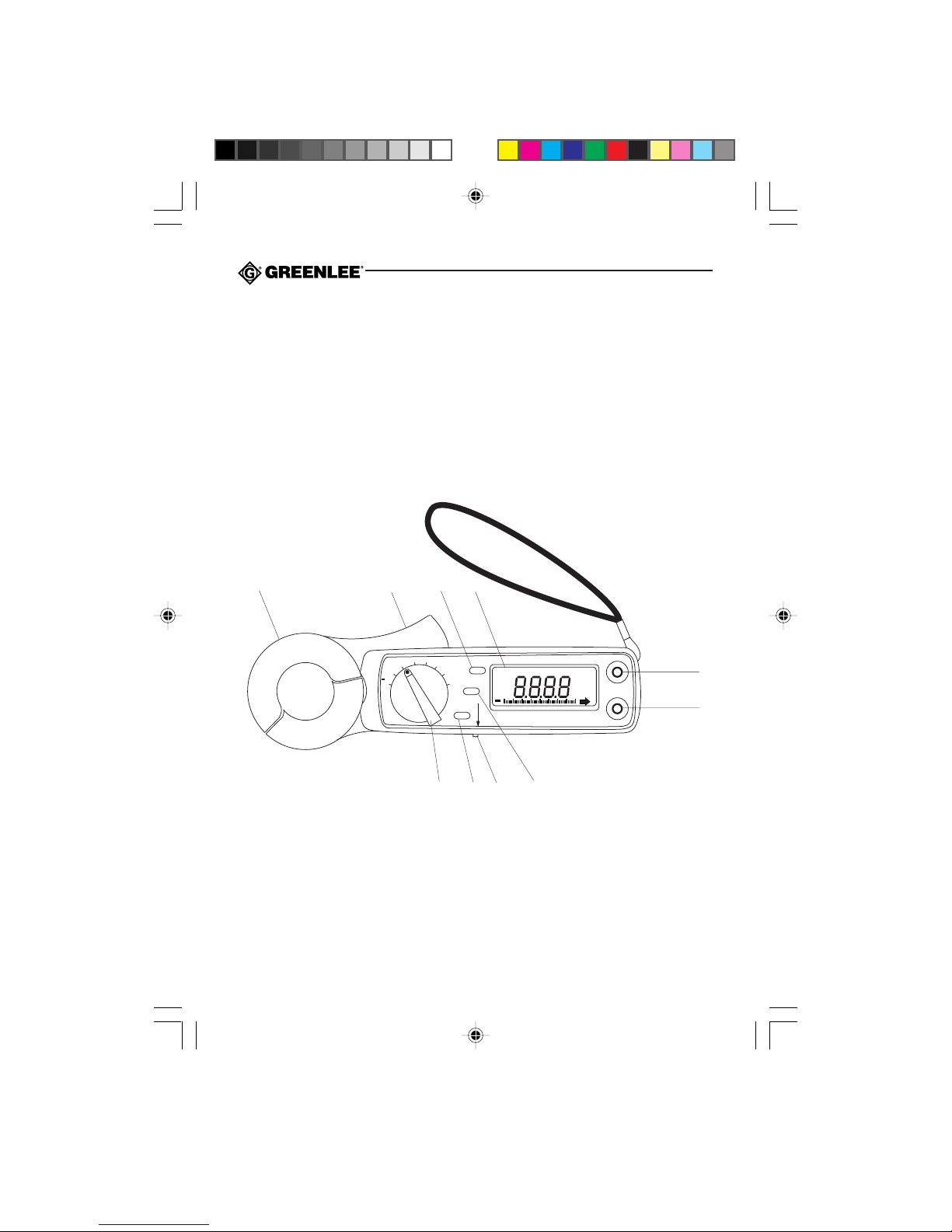

Identification

1. Jaw

2. Lever

3. ZERO Button

4. Display

5. VΩ Terminal

6. COM Terminal

7. MAX/MIN Button

8. Frequency Filter Switch

9. HOLD Button

10. Selector

1234

4A

400mA

40A

40mA
V

Ω

ZERO

60A

OFF

MAX/MIN

HOLD

WIDE

50/60 Hz

V Ω

COM

5

6

6

78910

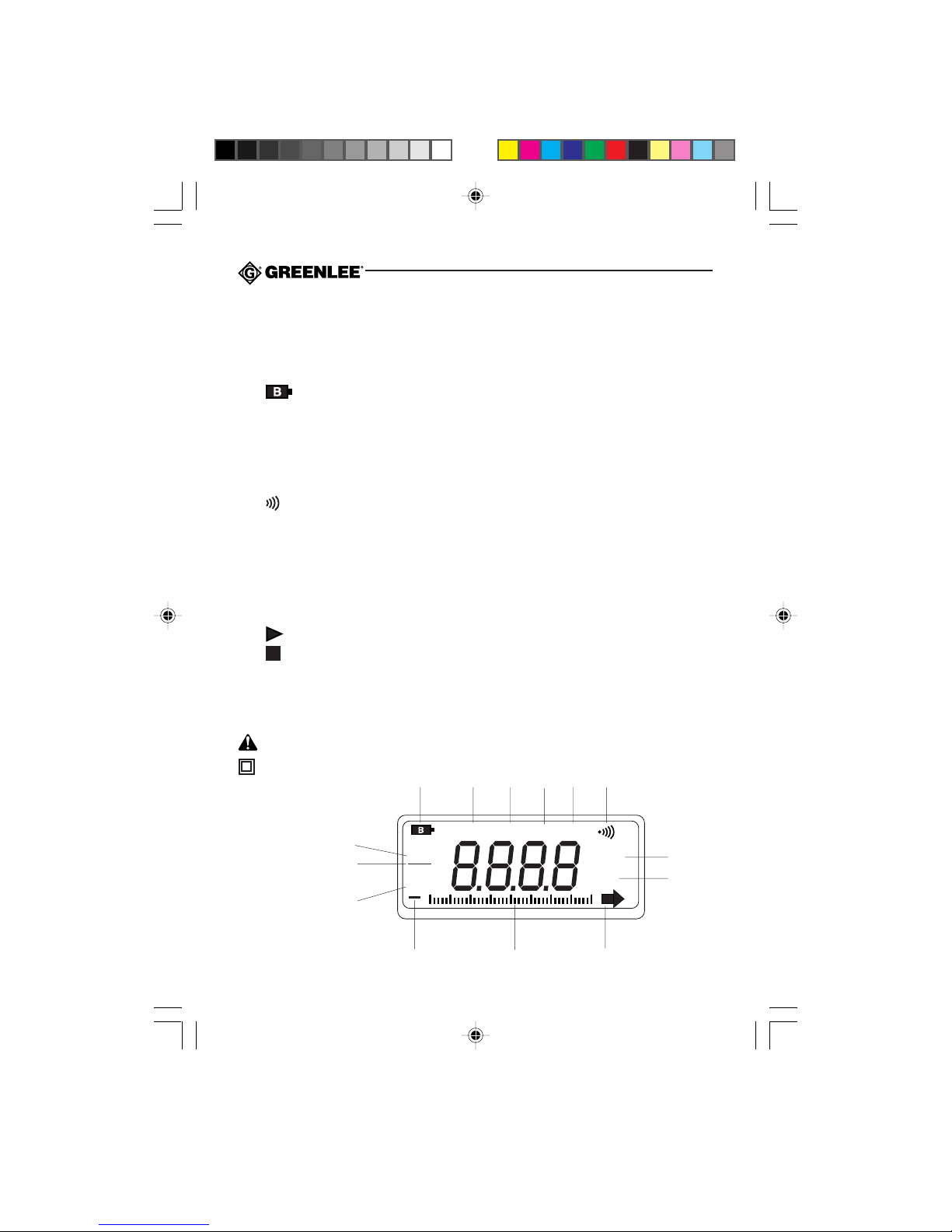

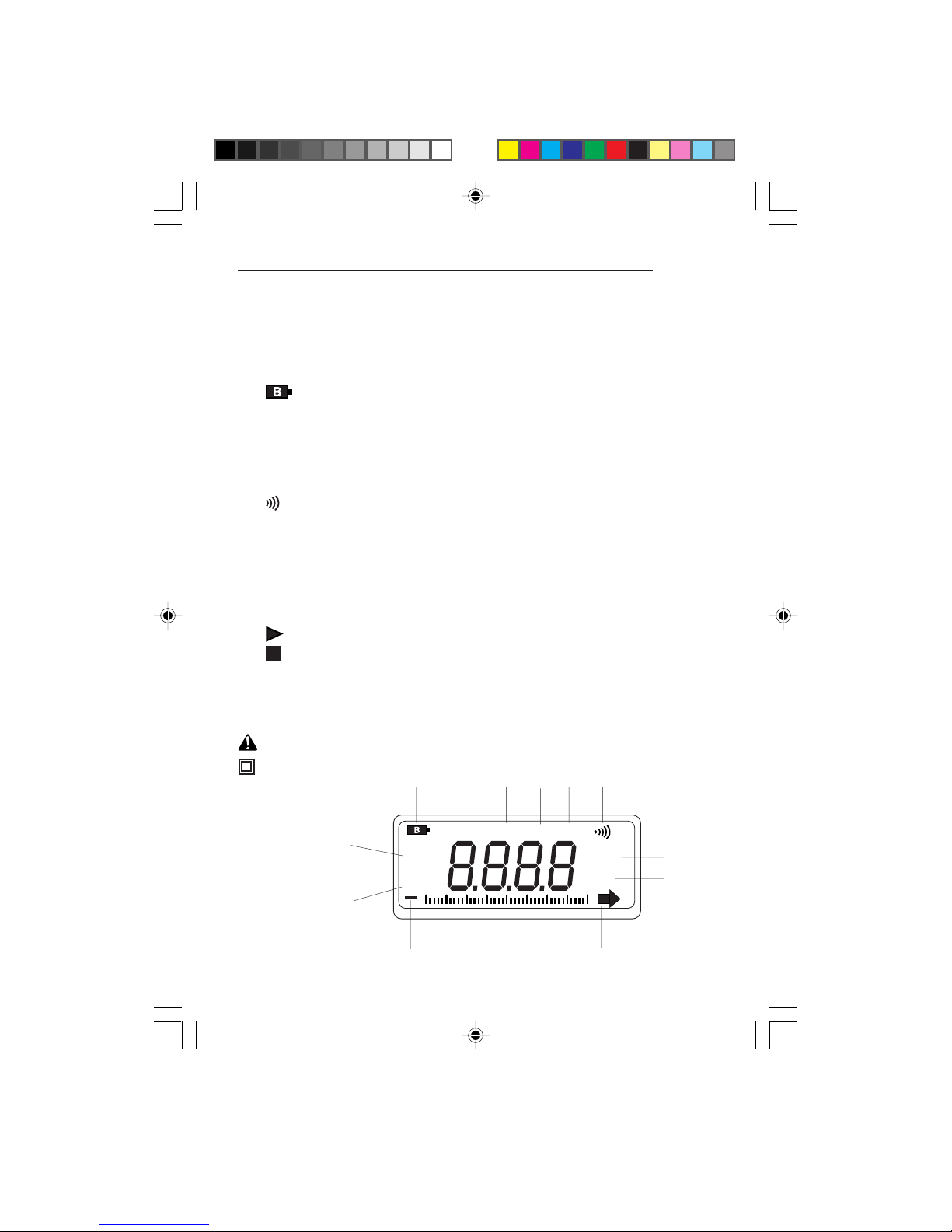

Display Icons

11. MAN Manual Ranging

12. - Polarity for Numeric Display

13. AC AC measurement is selected

14. Low Battery

15. ZERO ∆ Relative Zero function is enabled

16. HOLD Hold Function is enabled

17. MAX MAX hold function is enabled

18. MIN MIN hold function is enabled

19. Continuity

20. V Volts

21. A Amps

22. M Mega (106)

23. k Kilo (103)

24. Ω Ohms

25. Overload for Bar Graph

26. Bar Graph Element

27. - Polarity Indicator for Bar Graph

CMGL-10

Symbols on the Unit

Read the instruction manual
Double Insulation

13
12

11

14 15 16 17 18 19

ZERO ∆

HOLD MAX MIN

AC

MAN

100203040

26 2527

MkΩ

VA

20,21
22,23,24

7

Using the Features

Automatic Power Off To extend battery life, the meter will shut itself off after approximately

MAX/MIN Holds the minimum or maximum value on the display. Press once to

ZERO Finds the difference between two measurements. While taking a

HOLD Press momentarily to hold the present value on the display. Press

Frequency Filter Filters out unwanted harmonics and other unwanted signals, which

30 minutes of inactivity. The only way to restore power is to press
HOLD. To disable this feature, press HOLD while turning the meter on.

hold the minimum value; press again to hold the maximum value.
Press again to exit this mode.

measurement, press ZERO to set the display to zero. ZERO ∆ will
appear on the display. Take the second measurement. The value on the
display will be the difference between the two measurements. Press
and hold to exit this mode.

again to exit this mode.

can interfere with measurements. To prevent this type of interference,
select the 50/60 Hz position; the filter will limit any signals that are
higher than 100 Hz.

To measure higher frequency signals, select the WIDE position.

8

CMGL-10

Operation

Electric shock hazard:
Contact with live circuits can result in severe injury or death.

1. Set the selector according to the Settings Table and connect the test leads to the unit.
Start with the highest measurement range.

Settings Table

To measure set the this icon will connect the and the

this value … selector to appear on red lead black lead

AC Voltage V AC and V VΩ COM

AC Current * 40 mA, 400 mA, AC and A or N/A N/A

Resistance Ω and Ω VΩ COM

Continuity ** Ω and Ω VΩ COM

* To measure current draw, clamp the jaw around one conductor only. The display will show
the current draw. To measure leakage, clamp the jaw around all of the conductors (except the
ground wire). Any reading other than zero amps indicates that some current is leaking to
ground. For a precise measurement of the amount of leakage, clamp the jaw around the
ground conductor only. See the illustrations under Typical Measurements.

** Tone indicates circuit resistance is less than approximately 40 Ω.

this symbol … the display … to … to …

4 A, 40A or 60 A AC and mA

2. See Typical Measurements for illustrations of typical uses.

3. Test the unit on a known functioning circuit or component.

• If the unit does not function as expected on a known functioning circuit, replace the

batteries.

• If the unit still does not function as expected, send the unit to Greenlee for repair.

4. Take the reading from the circuit to be tested. If the resolution is not satisfactory, remove
the meter from the circuit and change to the next lower range.

9

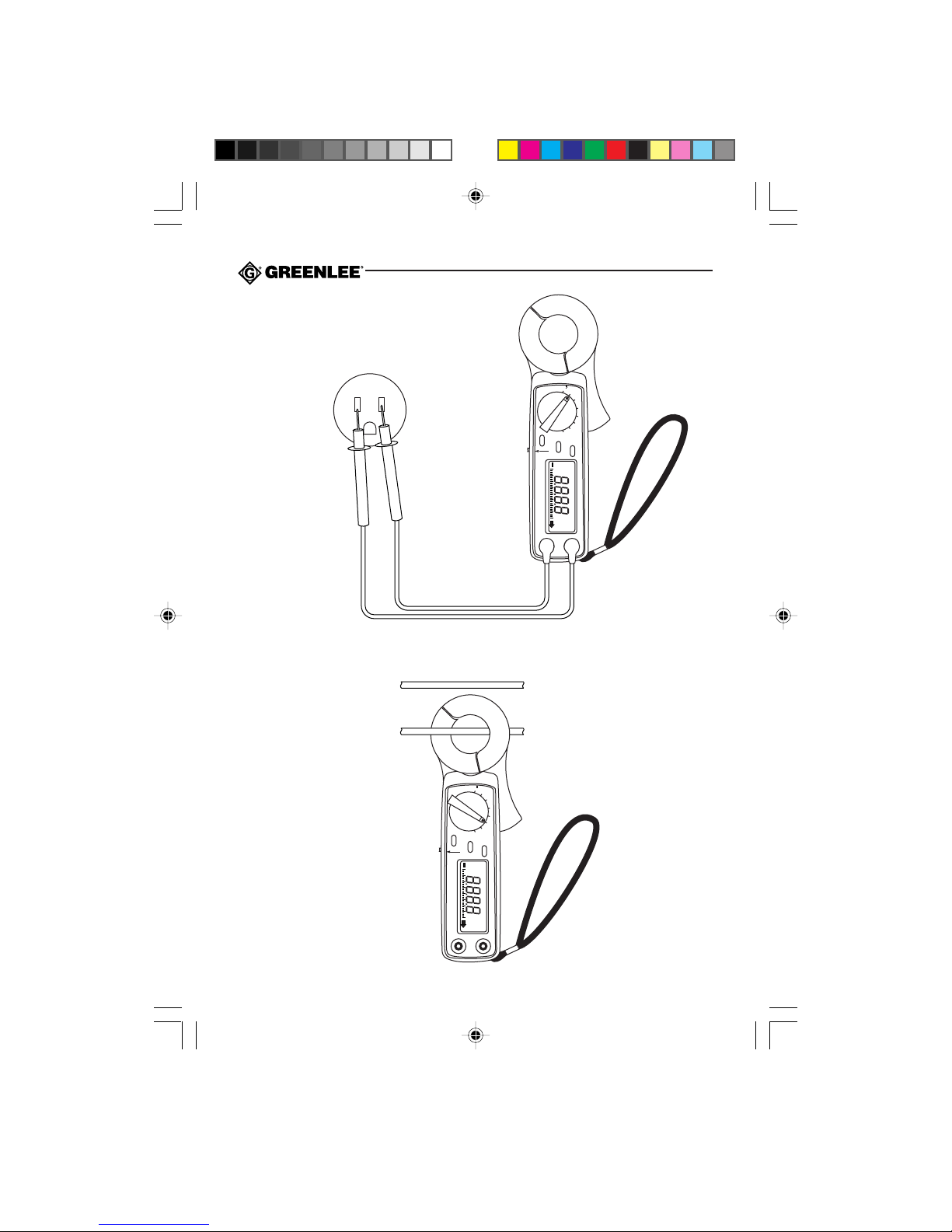

Typical Measurements

Voltage Measurement

Current Measurement

WIDE
50/60 Hz

Ω

V

40mA

400mA

4A

40A

60A

OFF

HOLD

MAX/MIN

ZERO

V Ω

COM

10

WIDE
50/60 Hz

Ω

40mA

V

400mA

4A

40A

60A

OFF

HOLD

MAX/MIN

ZERO

V Ω

COM

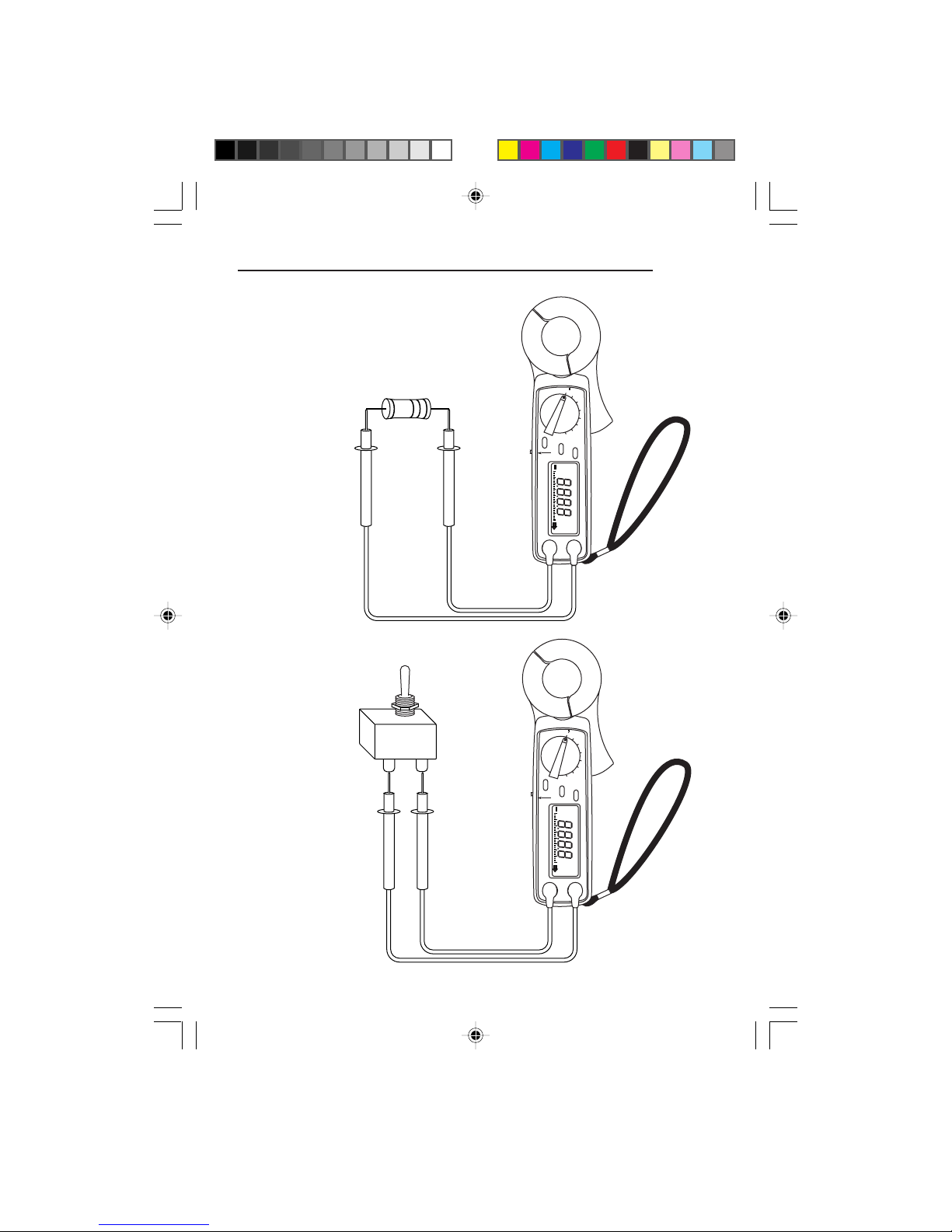

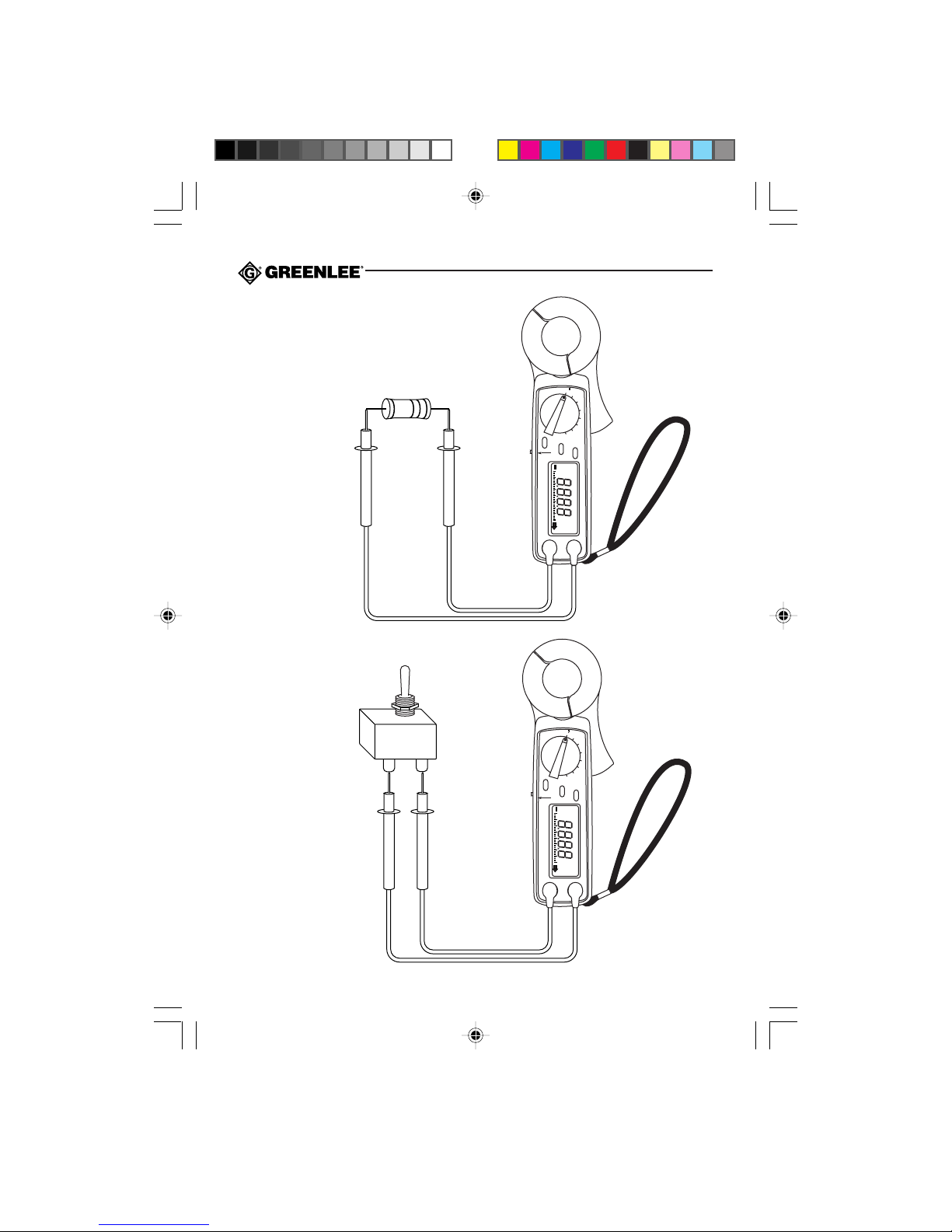

Typical Measurements (cont’d)

Resistance Measurement

Continuity Check

WIDE
50/60 Hz

HOLD

COM

Ω

V

40mA

400mA

4A

40A

60A

OFF

MAX/MIN

ZERO

Leakage Current Clamp Meter

V Ω

CMGL-10

WIDE
50/60 Hz

Ω

V

40mA

400mA

4A

40A

60A

OFF

HOLD

MAX/MIN

ZERO

V Ω

COM

11

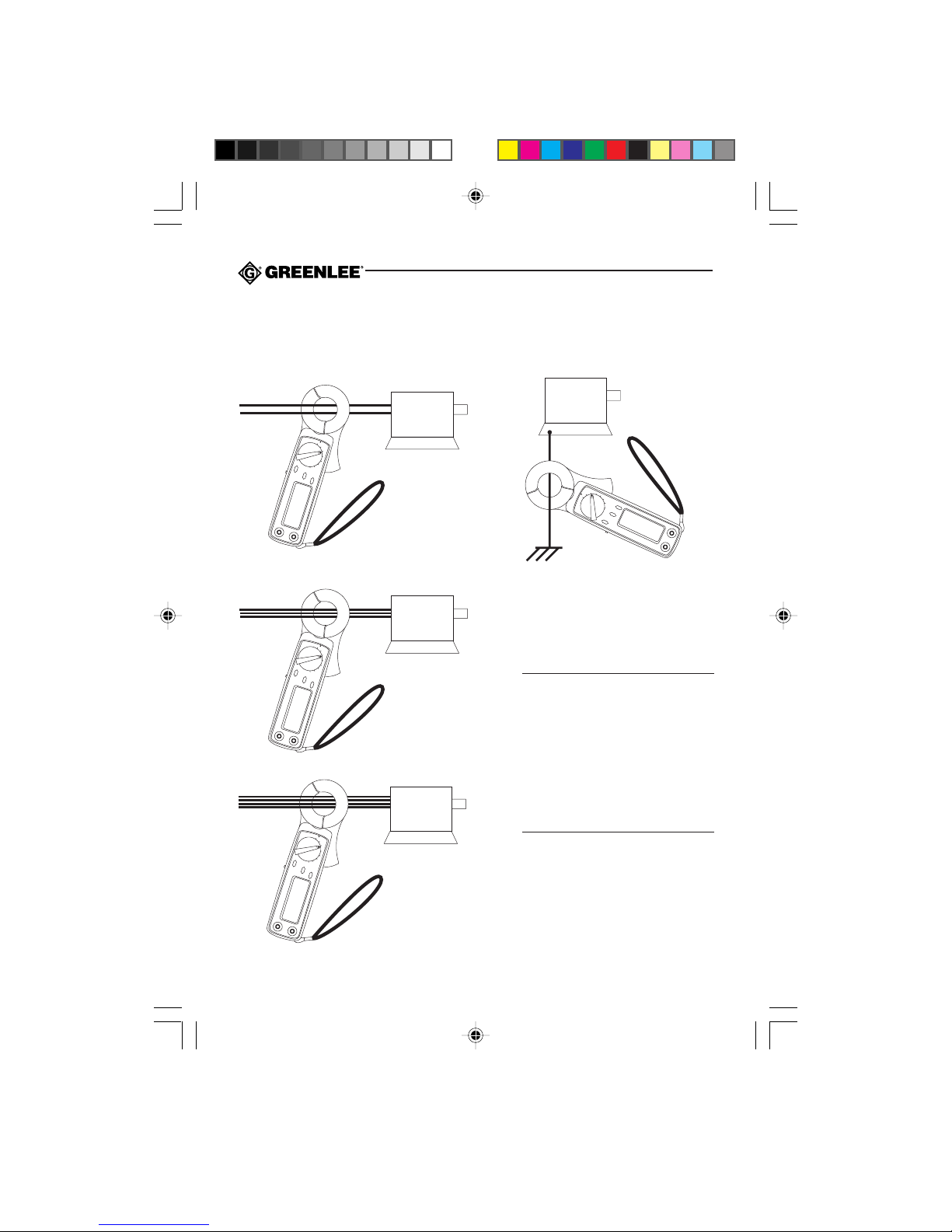

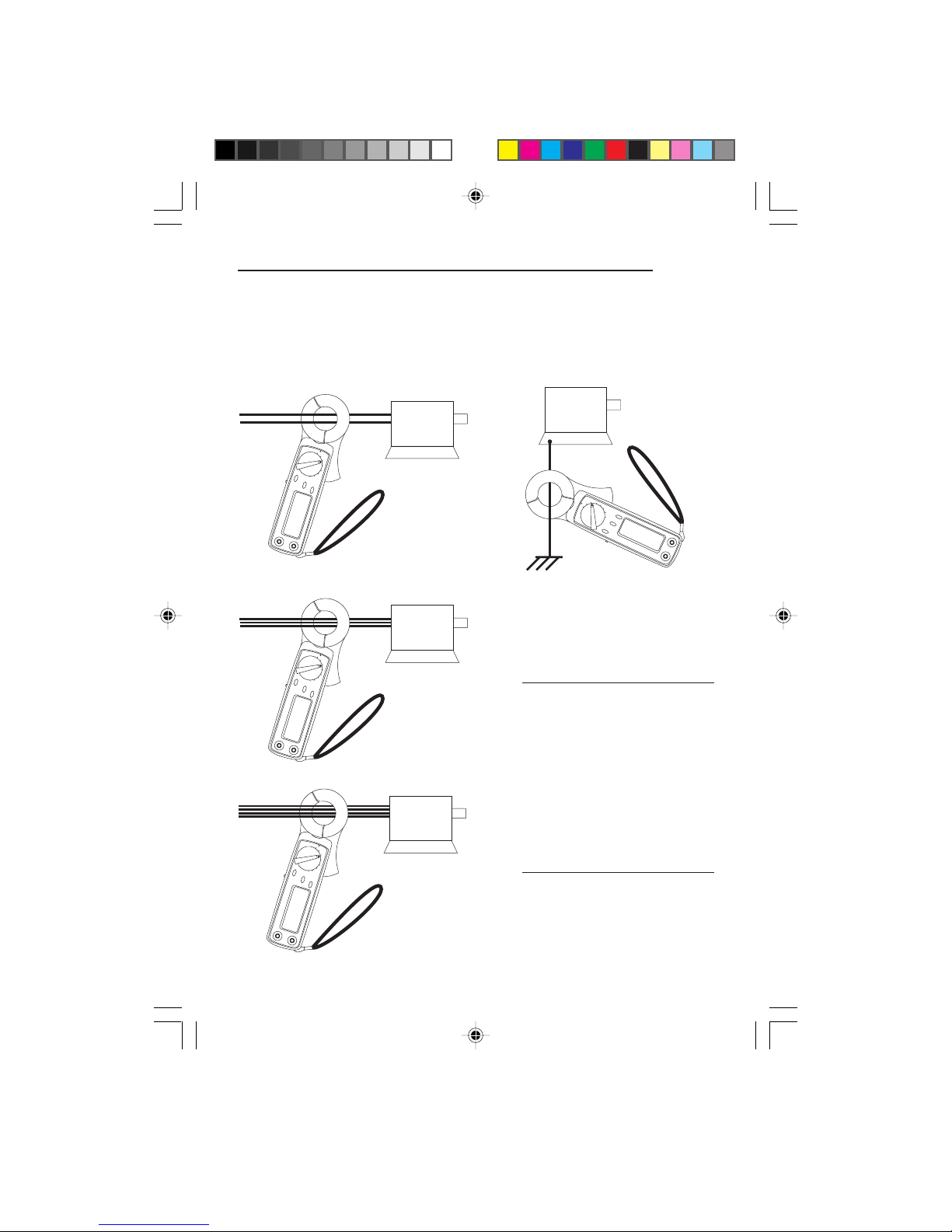

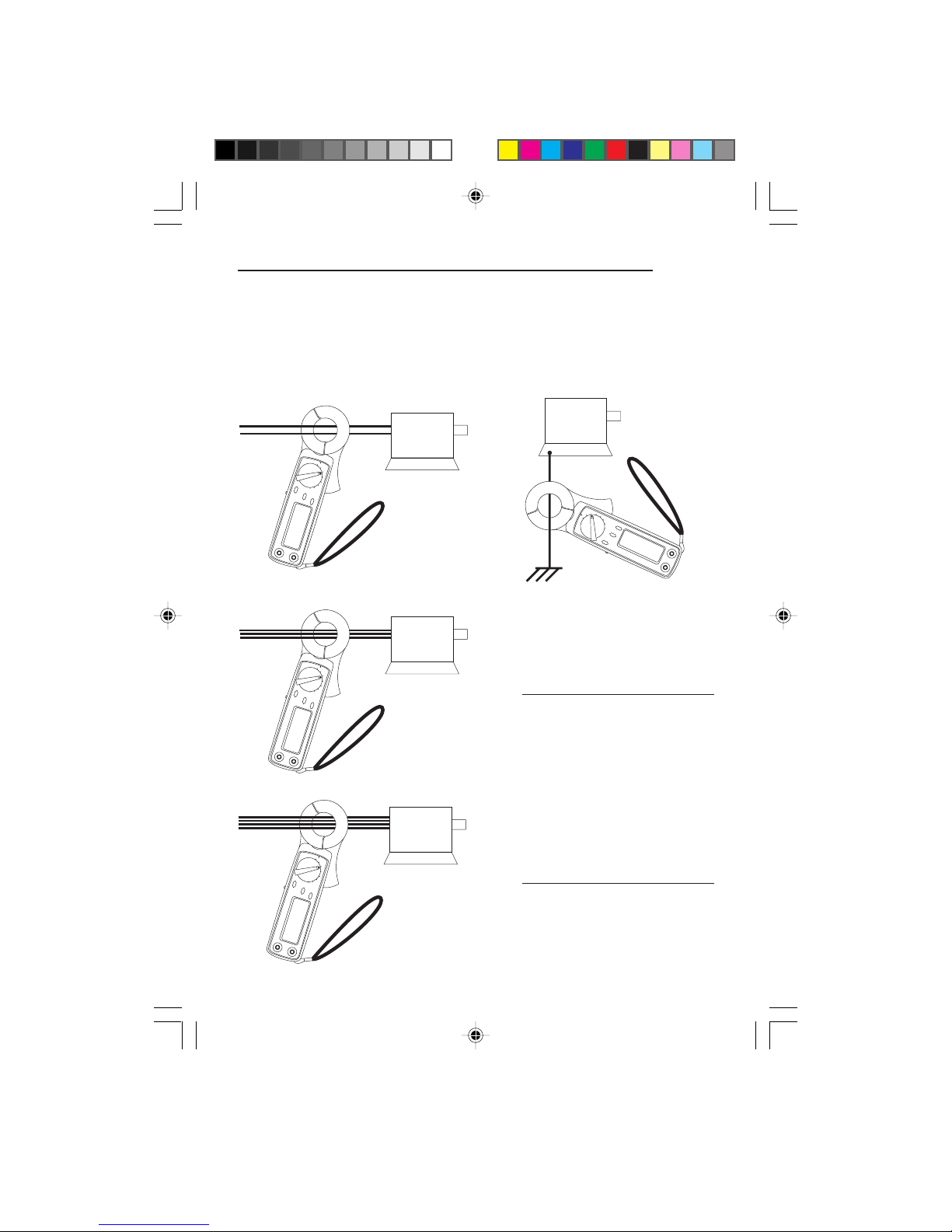

Typical Measurements (cont’d)

Checking for Leakage Current at Checking for Leakage Current to Ground
Current-Carrying Conductors on Any Type of Wiring System
on Any Type of Wiring System

1∅2W

3∅3W

3∅4W

LOAD

LOAD

Ω

V

40mA
400mA

4A

40A

H

60A

O

OFF

LD

M
A
X

/M

ZE

IN

R

O

C

O

M

V

Ω

4

4

0

0

0

m

m

A

A

V

4

A

Ω

4

0

A
6

0

A

ZERO

O

F

F

MAX/MIN

HOLD

Ω
V

M
O
C

LOAD

Ω

V

40mA
400mA

4A

40A

H

60A

O

OFF

L

D

M
A
X
/M

Z

IN

E
R
O

Notes:

• Clamp the jaw around all current­carrying conductors or the ground

COM

V Ω

wire.

• Close the jaw completely.

• Center the wire or wire bundle in
the jaw for highest accuracy.

• Any reading other than zero

LOAD

Ω

V

40mA

400mA

4A

40A

H

60A

O

OFF

L
D

M

A
X
/M

Z

IN

E
R

O

indicates that current is leaking
to ground.

COM

V Ω

12

Accuracy

Accuracy is specified as follows: ± (a percentage of the reading + a fixed amount)
at 18 °C to 28 °C (64 °F to 82 °F), 0% to 85% relative humidity.

CMGL-10

Value Range Accuracy at Accuracy at Input

39.99 mA ± (1.0% + 0.03 mA) ± (2.0% + 0.05 mA) N/A

399.9 mA ± (1.0% + 0.3 mA) ± (2.0% + 0.5 mA) N/A

Current 3.999 A ± (1.0% + 0.003 A) ± (2.0% + 0.005 A) N/A

39.99 A ± (1.0% + 0.03 A) ± (2.0% + 0.05 A) N/A

60 A (0-50 A) ± (1.5% + 0.3 A) ± (3.0% + 0.5 A) N/A

60 A (50-60 A) ± (3% + 1.0 A) ± (3.5% + 0.5 A) N/A

Voltage 399.9 V ± (1.5% + 0.2 V) ± (2.0% + 0.4 V) 10 MΩ

Value Range Accuracy Open Circuit

Resistance 399.9 ± (1.0% + 0.2 Ω) 0.4 V

50 Hz - 60 Hz 40 Hz - 1 kHz Impedance

Voltage

Continuity

Threshold: Tone indicates circuit resistance is less than approximately 40 Ω.
Open Circuit Voltage: ≤ 0.4 V

13

Specifications

Display: 3-3/4-digit LCD (3999 maximum reading) and a 40-segment bar graph
Polarity: Automatic
Sampling Rate: 2 per second (numeric)

20 per second (graph)

Auto Power Off: After 30 minutes of inactiviity

To disable this feature, pressing HOLD while turning the unit on.
Over Range Indication: Leftmost digit flashes
Jaw Opening: 30 mm (1.18")
Overvoltage Category: Category II, 600 Volts; Category III, 300 Volts
Operating Conditions: -10 °C to 50 °C (14 °F to 122 °F), 0% to 85% relative humidity

(non-condensing)
Storage Conditions: -20 °C to 60 °C (-4 °F to 140° F), 0% to 75% relative humidity

(non-condensing)

Remove battery
Battery: Two AA 1.5-Volt Batteries (NEDA 15A or IEC LR6)

Battery Replacement

Before opening the case, remove the leads or jaw from the circuit and shut off the unit.
Failure to observe these warnings can result in severe injury or death.

1. Disconnect the unit from the circuit. Turn the unit OFF.

2. Remove the screw from the battery compartment cover.

3. Remove the battery compartment cover.

4. Replace the batteries (observe polarity).

5. Replace the cover and screw.

14

CMGL-10

Descripción

El Amperímetro con pinza y Detector de corriente de fuga modelo CMGL-10 de Greenlee es un
instrumento de verificación capaz de efectuar los siguientes tipos de mediciones: tensión alterna,
corriente alterna y resistencia. Esta unidad es de bolsillo y cabe perfectamente en la palma de la
mano. Asimismo, está diseñada para verificar continuidad.

El amperímetro CMGL-10 es mucho más sensible que la mayoría de los amperímetros con pinza
y puede detectar cantidades muy bajas de corriente, lo cual podría indicar una fuga de corriente a
tierra.

Acerca de la seguridad

Es fundamental observar métodos seguros al utilizar y dar mantenimiento a las herramientas y
equipo Greenlee. Este manual de instrucciones y todas las marcas que ostenta la herramienta le
ofrecen la información necesaria para evitar riesgos y hábitos poco seguros relacionados con su
uso. Siga toda la información sobre seguridad que se proporciona.

Propósito de este manual

Este manual de instrucciones tiene como propósito familiarizar a todo el personal con los
procedimientos de operación y mantenimiento seguros para el Amperímetro con pinza y
Detector de corriente de fuga, modelo CMGL-10 de Greenlee.

Mantenga siempre este manual al alcance de todo el personal.
Puede obtener copias adicionales de este manual de manera gratuita, previa solicitud.

y son marcas registradas de Greenlee Textron.

CONSERVE ESTE MANUAL

15

Importante Información sobre Seguridad

SÍMBOLO DE ALERTA
SOBRE SEGURIDAD

Este símbolo se utiliza para indicar un riesgo o práctica poco segura que podría
ocasionar lesiones o daños materiales. Cada uno de los siguientes términos denota la
gravedad del riesgo. El mensaje que sigue a dichos términos le indica cómo puede evitar
o prevenir ese riesgo.

Peligros inmediatos que, de no evitarse, OCASIONARÁN graves lesiones o incluso la
muerte.

Peligros que, de no evitarse, PODRÍAN OCASIONAR graves lesiones o incluso la muerte.

Peligro o prácticas peligrosas que, de no evitarse, PUEDEN OCASIONAR lesiones o
daños materiales.

16

Lea y entienda este documento antes de manejar esta
herramienta o darle mantenimiento. Utilizarla sin comprender
cómo manejarla de manera segura podría ocasionar un accidente
y, como resultado de éste, graves lesiones o incluso la muerte.

Importante Información sobre Seguridad

Peligro de electrocución:
El contacto con circuitos activados puede ocasionar graves

lesiones o incluso la muerte.

Peligro de electrocución:

• No utilice este amperímetro si se encuentra mojado o dañado.

• Utilice cables de prueba y accesorios que sean apropiados para la aplicación que se va
a realizar. Consulte la información sobre categoría y voltaje nominal del cable de
prueba o el accesorio.

• Revise minuciosamente los cables de prueba o el accesorio antes de utilizarlos. Deberán
estar limpios y secos, y su forro aislante deberá hallarse en buenas condiciones.

De no observarse estas advertencias pueden sufrirse graves lesiones o incluso la muerte.

Peligro de electrocución:

• No aplique más del voltaje nominal entre dos terminales de entrada cualesquiera, o
entre una terminal de entrada cualquiera y una conexión a tierra.

• No toque las puntas de los cables de prueba ni ninguna parte del accesorio que
carezca de forro aislante.

De no observarse estas advertencias pueden sufrirse graves lesiones o incluso la muerte.

CMGL-10

• No haga funcionar este amperímetro con la caja abierta.

• Antes de abrir la caja, retire del circuito los cables de prueba o la pinza, y apague la unidad.
De no observarse estas advertencias pueden sufrirse graves lesiones o incluso la

muerte.

17

No cambie la función de medición mientras los cables de prueba estén conectados a un
componente o circuito.

De no observarse esta advertencia podrían sufrirse lesiones o daños al amperímetro.

• No intente reparar esta unidad, ya que contiene piezas que deben recibir mantenimiento
por parte de un profesional.

• No exponga el amperímetro a ambientes de temperatura extrema o altos niveles de
humedad; consulte las “Especificaciones”.

De no observarse estas precauciones podrían sufrirse lesiones o daños al amperímetro.

A menos que vaya a medir voltaje o corriente, apague y bloquee la energía. Asegúrese de
que todos los condensadores estén totalmente sin carga. No debe haber voltaje alguno.

Coloque el interruptor de selección y conecte los cables de prueba de modo que
correspondan al tipo de medición que se desea efectuar. Si se colocan o se conectan
incorrectamente puede quemarse un fusible.

Al utilizar la unidad cerca de equipo que genere interferencia electromagnética quizá se
obtenga una lectura inexacta e inestable.

18

Identificación

1. Pinza

2. Palanca

3. Botón ZERO

4. Pantalla

5. Terminal VΩ

6. Terminal COM

7. Botón “MAX/MIN” (Valor máximo/mínimo)

8. Interruptor del filtro de frecuencia

9. Botón “HOLD” (Retención de datos en pantalla)

10. Interruptor de selección

1234

4A

400mA

40A

40mA
V

Ω

ZERO

60A

OFF

MAX/MIN

HOLD

WIDE

50/60 Hz

CMGL-10

V Ω

COM

5

6

78910

19

Iconos de la pantalla

11. MAN Selección manual de escala

12. - Polaridad para la pantalla numérica

13. AC Se selecciona medición de CA

14. Pila baja

15. ZERO ∆ Se activa la función de cero relativo

16. HOLD Se activa la función “Hold” (Retención de datos en pantalla)

17. MAX Se activa la función “Hold MAX” (Retención en pantalla del valor máximo)

18. MIN Se activa la función “Hold MIN” (Retención en pantalla del valor mínimo)

19. Continuidad

20. V Voltios

21. A Amperios

22. M Mega (106)

23. k Kilo (103)

24. Ω Ohmios

25. Sobrecarga (gráfico de barras)

26. Elemento de gráfico de barras

27. - Indicador de polaridad para el gráfico de barras

Símbolos en la unidad

Lea el manual de instrucciones
Doble forro aislante

14 15 16 17 18 19

20

ZERO ∆

13
12

11

AC

MAN

HOLD MAX MIN

VA

MkΩ

100203040

26 2527

20,21
22,23,24

Cómo utilizar las distintas funciones

CMGL-10

Apagado automático A fin de prolongar la vida útil de la pila, el medidor se apagará por

MAX/MIN Retiene en pantalla el valor mínimo o máximo. Oprima una vez para

ZERO Le brinda la diferencia entre dos mediciones. Mientras efectúa una

HOLD Oprima momentáneamente para retener en pantalla el valor que aparece

Filtro de frecuencia Esta función filtra armónicas y otras señales indeseables, las cuales

sí solo después de 30 minutos de inactividad. La única forma de
restablecer nuevamente la energía es oprimiendo el botón “HOLD”.
Para desactivar esta función, oprima el botón “HOLD” al tiempo que
enciende la unidad.

retener en pantalla el valor mínimo; oprima nuevamente para retener en
pantalla el valor máximo. Oprima nuevamente para salir de este modo.

medición, oprima “ZERO” para poner la pantalla en ceros. Enseguida
aparecerá el icono “ZERO ∆” en la pantalla. Efectúe la segunda
medición. El valor que aparezca en la pantalla equivaldrá a la diferencia
entre ambas mediciones. Oprima y mantenga oprimido el botón para
salir de este modo.

en ese momento. Oprima nuevamente para salir de este modo.

pueden interferir con las mediciones. A fin de prevenir este tipo de
interferencia, seleccione la posición 50/60 Hz; el filtro limitará cualquier
señal mayor de 100 Hz.

Para medir señales de frecuencia más altas, seleccione la posición
“WIDE” (ancha).

21

Operación

Peligro de electrocución:
El contacto con circuitos activados puede ocasionar graves

lesiones o incluso la muerte.

1. Coloque el interruptor de selección de acuerdo con la Tabla de valores y conecte los cables
de prueba a la unidad. Empiece por la escala de medición más alta.

Tabla de valores

Para medir coloque el este icono conecte el y el

este valor… interruptor de aparecerá en cable de cable de

Voltaje CA V AC y V VΩ COM

Corriente CA* 40 mA, 400 mA, AC y A o N/A N/A

Resistencia Ω y Ω VΩ COM

Continuidad ** Ω y Ω VΩ COM

* Para medir atracción de corriente, sujete la pinza alrededor de un solo conductor únicamente.
La pantalla mostrará la corriente que se está atrayendo. Para medir fugas, sujete la pinza
alrededor de todos los conductores (excepto el cable de conexión a tierra). Cualquier lectura
que no sea cero amperios indica que hay una fuga de corriente a tierra. A fin de obtener una
medición precisa de la cantidad de corriente de fuga, sujete la pinza alrededor del conductor de
conexión a tierra únicamente. Véanse las ilustraciones en “Mediciones más comunes”.

** El tono indica que la resistencia del circuito es menor a 40 Ω aproximadamente.

selección en la pantalla… prueba rojo prueba negro

este símbolo… a… a…

4 A, 40 A o 60 A AC y mA

2. Véase la sección “Mediciones más comunes” para las ilustraciones de las aplicaciones más
comunes.

3. Pruebe la unidad en un circuito o componente que se sabe está funcionando perfectamente.

• Si la unidad no funciona como debería en un circuito que se sabe está funcionando

perfectamente, reemplace las pilas.

• Si sigue sin funcionar como debería, devuélvala a Greenlee a fin de que sea reparada.

4. Anote la lectura del circuito que se está verificando. Si la resolución de la lectura no es
satisfactoria, desconecte los medidores del circuito y cambie a la siguiente escala inferior.

22

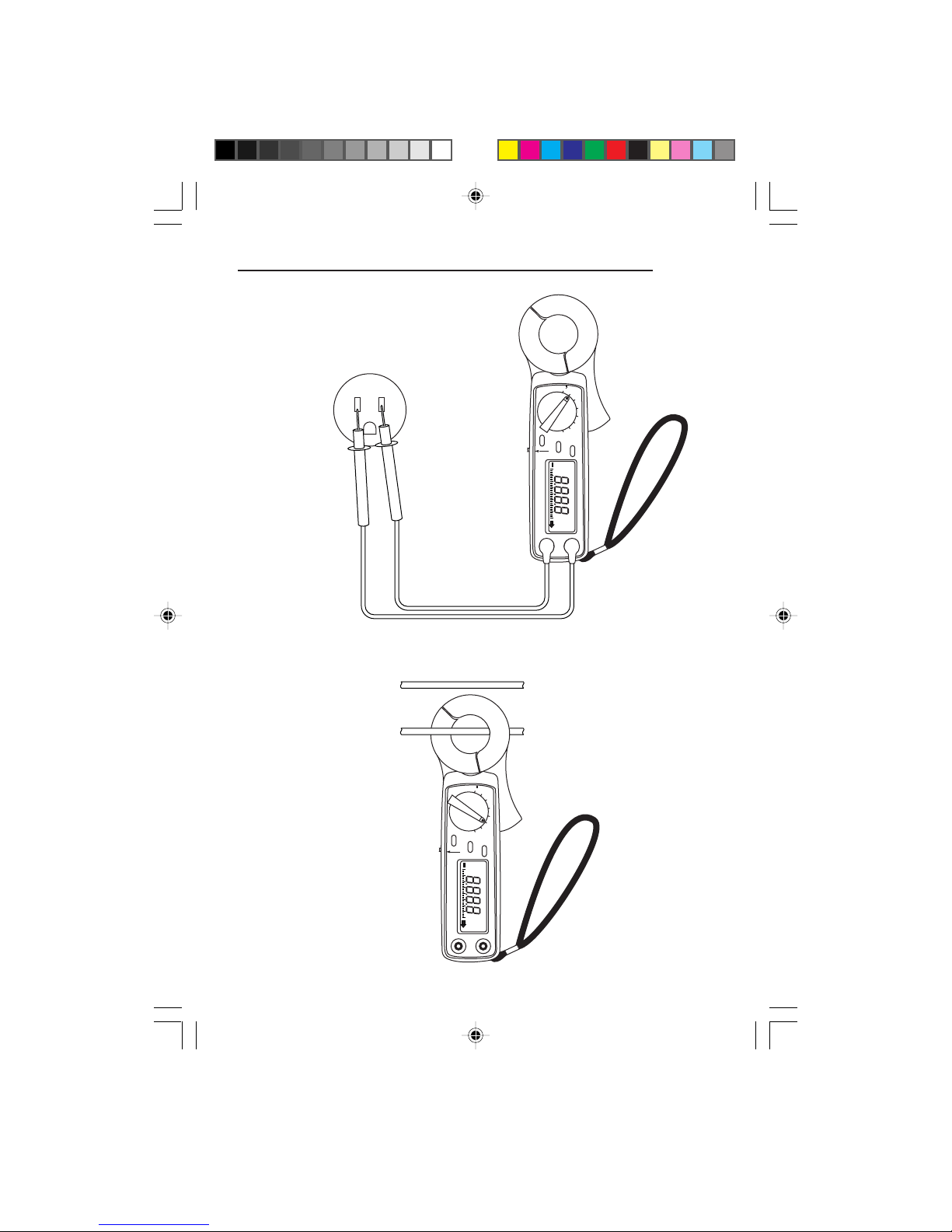

Mediciones más comunes

Medición de voltaje

Medición de corriente

WIDE
50/60 Hz

CMGL-10

Ω

V

40mA

400mA

4A

40A

60A

OFF

HOLD

MAX/MIN

ZERO

V Ω

COM

WIDE
50/60 Hz

Ω

40mA

V

400mA

4A

40A

60A

OFF

HOLD

MAX/MIN

ZERO

V Ω

COM

23

Mediciones más comunes (cont.)

Medición de resistencia

Verificación de continuidad

WIDE
50/60 Hz

WIDE
50/60 Hz

HOLD

COM

HOLD

Ω

V

40mA

400mA

4A

40A

60A

OFF

MAX/MIN

ZERO

Leakage Current Clamp Meter

V Ω

Ω

V

40mA

400mA

4A

40A

60A

OFF

MAX/MIN

ZERO

24

V Ω

COM

Mediciones más comunes (cont.)

Verificación de corriente de fuga
en los conductores portadores de
corriente en cualquier tipo de
sistema de cableado

CARGA

1∅2W

3∅3W

3∅4W

Ω

V

40mA
400mA

4A

40A

H

60A

O

OFF

LD

M
A
X
/M

ZE

IN

R
O

C

O

M

V

Ω

Ω

V

40mA
400mA

4A

40A

H

60A

O

OFF

L
D

M
A
X
/M

Z

IN

E
R
O

COM

V Ω

Ω

V

4

0
m
A

4
0
0
m
A

4

A

4
0
A

HOLD

6
0

O

A

FF

MAX/MIN

ZERO

LOAD

CARGA

LOAD

LOAD

CARGA

CMGL-10

Verificación de corriente de fuga
en cualquier tipo de sistema de
cableado a tierra

CARGA

LOAD

4

4

0

0

0

m

m

A

A

V

4

A

Ω

4

0

A
6

0

A

ZERO

O

F

F

MAX/MIN

HOLD

M
O
C

Notas:

• Sujete la pinza alrededor de todos
los conductores portadores de
corriente o del cable de conexión
a tierra.

• Cierre completamente la pinza.

• Para obtener una mayor precisión
centre el cable o conjunto de
cables en la pinza.

• Cualquier lectura que no sea cero
indica que hay una fuga de corriente
a tierra.

Ω
V

C

O

M

V

Ω

25

Precisión

La precisión se especifica de la siguiente manera: ± (un porcentaje de la lectura + una cantidad
fija) a 18°C a 28°C (64°F a 82°F), 0% a 85% de humedad relativa.

Valor Escala Precisión a Precisión a Impedancia

50 Hz - 60 Hz 40 Hz - 1 kHz de Entrada

39,99 mA ± (1,0% + 0,03 mA) ± (2,0% + 0,05 mA) N/A
399,9 mA ± (1,0% + 0,3 mA) ± (2,0% + 0,5 mA) N/A

Corriente 3,999 A ± (1,0% + 0,003 A) ± (2,0% + 0,005 A) N/A

39,99 A ± (1,0% + 0,03 A) ± (2,0% + 0,05 A) N/A

60 A (0-50 A) ± (1,5% + 0,3 A) ± (3,0% + 0,5 A) N/A

60 A (50-60 A) ± (3% + 1,0 A) ± (3,5% + 0,5 A) N/A

Voltaje 399,9V ± (1,5% + 0,2V) ± (2,0% + 0,4V) 10 MΩ

Valor Escala Precisión Voltaje de circuito

Resistencia 399,9 ± (1,0% + 0,2 Ω) 0,4V

abierto

Continuidad

Umbral: El tono indica que la resistencia del circuito es menor a 40 Ω aproximadamente.
Voltaje de circuito abierto: ≤0,4V

26

CMGL-10

Especificaciones

Pantalla: Pantalla de cristal líquido (LCD) de 3-3/4–dígitos, (resolución máxima de 3.999

puntos) y gráfico de barras de 40 segmentos
Polaridad: Automática
Frecuencia de muestreo: 2 veces por segundo (pantalla numérica)

20 veces por segundo (pantalla de gráfico de barras)
Apagado automático: Después de 30 minutos de inactividad

Para desactivar esta función oprima el botón “HOLD” al tiempo que enciende la unidad.
Indicador de superposición de gamas: El dígito en el extremo izquierdo parpadea
Máxima abertura de la pinza: 30 mm (1,18 pulg.)
Categoría de sobretensión: Categoría II, 600 voltios; Categoría III, 300 voltios
Condiciones de operación: -10°C a 50°C (14°F a 122°F), 0% a 85% de humedad relativa

(sin condensación)
Condiciones de almacenamiento: -20°C a 60°C (-4°F a 140°F), 0% a 75% de humedad relativa

(sin condensación)

Retire la pila
Pila: Dos pilas AA de 1,5 voltios (NEDA 15A o IEC LR6)

27

Cómo reemplazar las pilas

Antes de abrir la caja, retire del circuito los cables de prueba o la pinza, y apague la unidad.
De no observarse estas advertencias pueden sufrirse graves lesiones o incluso la muerte.

1. Desconecte la unidad del circuito. Apague la unidad.

2. Retire el tornillo de la tapa del compartimiento de la pila.

3. Retire la tapa del compartimiento de la pila.

4. Reemplace las pilas (fíjese en la polaridad).

5. Vuelva a colocar la tapa y el tornillo.

28

CMGL-10

Description

La pince ampèremétrique et détecteur de fuite de courant CMGL-10 de Greenlee est un appareil
portatif qui peut␣ mesurer la tension c.a., le courant c.a. et la résistance. L’appareil est également
conçu pour vérifier la continuité.

Beaucoup plus sensible que la plupart de pinces ampèremétriques, la CMGL-10 peut détecter de
très faibles quantités de courant qui peuvent signaler une fuite vers la terre.

Sécurité

Lors de l’utilisation et de l’entretien des outils et des équipements de Greenlee, votre sécurité est
une priorité. Ce manuel d’instructions et toute étiquette sur l’outil fournit des informations
permettant d’éviter des dangers ou des manipulations dangereuses liées à l’utilisation de cet
outil. Suivre toutes les consignes de sécurité indiquées.

Dessein

Ce manuel d’instructions est conçu pour que le personnel puisse se familiariser avec le
fonctionnement et les procédures d’entretien sûres de la pince ampèremétrique et détecteur
de fuite courant CMGL-10 de Greenlee.

Mettre ce manuel à la disposition de tous les employés.
On peut obtenir des exemplaires gratuits sur simple demande.

et sont des marques déposées de Greenlee Textron.

CONSERVER CE MANUEL

29

Consignes de sécurité importantes

SYMBOLE
D’AVERTISSEMENT

Ce symbole met en garde contre les risques et les manipulations dangereuses pouvant
entraîner des blessures ou l’endommagement du matériel. Le mot indicateur, défini ci­dessous, indique la gravité du danger. Le message qui suit le mot indicateur indique
comment empêcher le danger.

Danger immédiat qui, s’il n’est pas pris en considération ENTRAINERA des blessures
graves, voire mortelles.

Danger qui, s’il n’est pas pris en considération, POURRAIT entraîner des blessures

graves, voire mortelles.

Dangers ou manipulations dangereuses qui, s’ils ne sont pas pris en considération,
POURRAIENT EVENTUELLEMENT entraîner des dommages à la propriété ou causer des
blessures.

30

Lire attentivement et bien comprendre cette documentation avant
d’utiliser ou de procéder à l’entretien de cet équipement. Négliger
de comprendre comment utiliser cet outil en toute sécurité, peut
provoquer un accident et entraîner des blessures graves, voire
mortelles.

Consignes de sécurité importantes

Risques de décharge électrique␣ :
Un contact avec des circuits sous tension peut entraîner des

blessures graves, voire mortelles.

Risques de décharge électrique␣ :

• Ne pas utiliser cet appareil s’il est mouillé ou endommagé.

• Utiliser des fils d’essai ou des accessoires conformes à l’application. Consulter la
catégorie et la tension nominale du fil d’essai ou de l’accessoire.

• Vérifier les fils d’essai ou l’accessoire avant de les utiliser. La pièce (ou les pièces)
doi(ven)t être propre(s) et sèche(s) et l’isolation en bon état.

L’inobservation de ces consignes peut entraîner des blessures graves, voire mortelles.

Risques de décharge électrique␣ :

• Ne pas appliquer plus que la tension nominale entre deux bornes d’entrée, ou entre
une borne d’entrée et une prise de terre.

• Ne pas entrer en contact avec les extrémités des fils d’essai ou avec toute autre partie
non isolée de l’accessoire.

L’inobservation de ces consignes peut entraîner des blessures graves, voire mortelles.

CMGL-10

• Ne pas utiliser lorsque le boîtier est ouvert.

• Avant d’ouvrir le boîtier, retirer les fils d’essai ou la pince du circuit et mettre l’appareil
hors tension.

L’inobservation de ces consignes peut entraîner des blessures graves, voire mortelles.

31

Ne pas modifier la fonction de mesure pendant que les fils d’essai sont connectés à un
composant ou à un circuit.

L’inobservation de cette consigne peut endommager l’instrument et entraîner des
blessures.

• Ne pas tenter de réparer cet appareil. Il ne comporte aucune pièce pouvant être réparée.

• Ne pas exposer l’appareil à des températures ou à une humidité extrêmes. Voir les
spécifications.

L’inobservation de ces consignes peut endommager l’instrument et entraîner des
blessures.

Sauf si l’on mesure la tension ou le courant, mettre hors tension et verrouiller la source
d’alimentation. S’assurer que tous les condensateurs sont déchargés. Aucune tension ne
doit être présente.

Régler le sélecteur et connecter les fils d’essai pour qu’ils correspondent à la mesure
voulue. Des réglages ou des connexions incorrects peuvent faire sauter les fusibles.

L’utilisation de cet appareil à proximité d’équipements qui génèrent des interférences
électromagnétiques peut produire des lectures instables ou erronées.

32

Identification

1. Pince

2. Levier

3. Bouton ZERO

4. Affichage

5. Borne VΩ

6. Borne COM

7. Bouton MAX/MIN

8. Commutateur de filtre de fréquence

9. Bouton de garde (HOLD)

10. Sélecteur

1234

4A

400mA

40A

40mA
V

Ω

ZERO

60A

OFF

MAX/MIN

HOLD

WIDE

50/60 Hz

CMGL-10

V Ω

COM

5

6

78910

33

Icônes de l’afficheur

11. MAN Sélection manuelle de plage

12. - Polarité pour l’affichage numérique

13. AC Mesure du c.a. sélectionnée

14. Pile faible ou déchargée

15. ZERO ∆ Fonction de zéro relatif activée

16. HOLD Fonction de garde activée

17. MAX Fonction de garde MAX activée

18. MIN Fonction de garde MIN activée

19. Continuité

20. V Volts

21. A Ampères

22. M Méga (106)

23. k Kilo (103)

24. Ω Ohms

25. Surcharge pour le graphique à barres

26. Elément de graphique à barres

27. - Indicateur de polarité pour le graphique à barres

Symboles apparaissant sur l’appareil

Lire le manuel d’instructions
Isolation double

14 15 16 17 18 19

34

ZERO ∆

13
12

11

AC

MAN

HOLD MAX MIN

VA

MkΩ

100203040

26 2527

20,21
22,23,24

CMGL-10

Utilisation des caractéristiques

Mise hors tension Afin de prolonger la durée de vie utile de la pile, le compteur
automatique s’éteint automatiquement après environ 30 minutes d’inactivité. La

seule façon de le remettre sous tension est d’appuyer sur HOLD. Pour
désactiver cette fonction, appuyer sur HOLD pendant que l’on met le
compteur sous tension.

MAX/MIN Maintient les valeurs minimale et maximale sur l’afficheur. Appuyer

ZERO Calcule la différence entre les deux mesures. Pendant la mesure,

HOLD Appuyer quelques secondes pour maintenir la valeur en cours

Filtre de fréquence Les filtres éliminent les harmoniques et autres signaux indésirables,

une fois pour maintenir la valeur minimale␣ ; appuyer de nouveau pour
maintenir la valeur maximale. Appuyer encore une fois pour sortir de ce
mode.

appuyer sur ZERO pour régler l’afficheur à zéro. ZERO ∆ apparaît sur
l’afficheur. Prendre la deuxième mesure. La valeur affichée à l’écran
représente la différence entre les deux mesures. Appuyer et maintenir
pour sortir de ce mode.

sur l’afficheur. Appuyer encore une fois pour sortir de ce mode.

qui peuvent fausser les mesures. Afin d’éviter ce type d’interférence,
sélectionner la position 50/60 Hz␣ ; le filtre bloque alors tout signal d’une
fréquence supérieure à 100 Hz.

Pour mesurer les signaux à fréquence plus élevée, sélectionner la
grande position (WIDE).

35

Utilisation

Risques de décharge électrique␣ :
Un contact avec des circuits sous tension peut entraîner des

blessures graves, voire mortelles.

1. Régler le sélecteur en consultant le tableau des réglages et connecter les fils d’essai à
l’appareil. Commencer avec la plage de mesures la plus élevée.

Tableau des réglages

Pour mesurer régler le cette icône connecter le et le
cette valeur… sélecteur à apparaît sur fil rouge fil noir

Tension c.a. V AC et V VΩ COM

Courant c.a. * 40 mA, 400 mA, AC et A ou S/O S/O

Résistance Ω et Ω VΩ COM

Continuité ** Ω et Ω VΩ COM

* Pour mesurer l’appel de courant, serrer la pince autour d’un seul conducteur. L’afficheur
indique l’appel de courant. Pour mesurer une fuite, serrer la pince autour de tous les
conducteurs (sauf le câble de prise de terre). Toute lecture différente de zéro ampères indique
que du courant fuit vers la terre. Pour une mesure précise de l’ampleur de la fuite, serrer la pince
uniquement autour du câble de prise de terre. Consulter les illustrations des mesures types.

** La tonalité indique une résistance de circuit inférieure à 40 Ω.

ce symbole… l’afficheur… à… à…

4 A, 40 A ou 60 A AC et mA

2. Se reporter aux mesures types pour des exemples d’utilisations types.

3. Vérifier l’appareil sur un circuit ou sur un composant connu.

• Si l’appareil ne fonctionne pas comme prévu sur un circuit dont le fonctionnement est

connu, remplacer les piles.

• Si l’appareil ne fonctionne toujours pas comme prévu, le renvoyer à Greenlee pour qu’il

soit réparé.

4. Lire le circuit à vérifier. Si la résolution n’est pas satisfaisante, retirer le compteur du circuit
et passer à la plage immédiatement moins élevée.

36

Mesures types

Mesure de la tension

Mesure du courant

WIDE
50/60 Hz

CMGL-10

Ω

V

40mA

400mA

4A

40A

60A

OFF

HOLD

MAX/MIN

ZERO

V Ω

COM

WIDE
50/60 Hz

Ω

40mA

V

400mA

4A

40A

60A

OFF

HOLD

MAX/MIN

ZERO

V Ω

COM

37

Mesures types (suite)

Mesure de la résistance

Vérification de la continuité

WIDE
50/60 Hz

WIDE
50/60 Hz

HOLD

COM

HOLD

Ω

V

40mA

400mA

4A

40A

60A

OFF

MAX/MIN

ZERO

Leakage Current Clamp Meter

V Ω

Ω

V

40mA

400mA

4A

40A

60A

OFF

MAX/MIN

ZERO

38

V Ω

COM

CMGL-10

Mesures types (suite)

Vérification des fuites de courant Vérification des fuites de courant vers
sur tous les types de systèmes de la terre, sur tous les types de systèmes
câblage de câblage

CHARGE

LOAD

4

4

0

0

0

m

m

A

A

V

4

A

Ω

4

0

A
6

0

A

ZERO

O

F

F

MAX/MIN

HOLD

Ω
V

M
O
C

Remarques␣ :

• Serrer la pince autour de tous les
conducteurs porteurs de courant,
ou autour des câbles de prise de
terre.

• Fermer complètement la pince.

• Pour plus de précision, centrer le
câble ou le faisceau de câbles dans
la pince.

• Toute lecture différente de zéro
indique que du courant fuit vers
la terre.

1∅2W

3∅3W

3∅4W

CHARGE

LOAD

Ω

V

40mA
400mA

4A

40A

H

60A

O

OFF

LD

M
A
X
/M

ZE

IN

R
O

C

O

M

V

Ω

CHARGE

LOAD

Ω

V

40mA
400mA

4A

40A

H

60A

O

OFF

L
D

M
A
X
/M

Z

IN

E
R
O

COM

V Ω

CHARGE

LOAD

Ω

V

40m

A

400m

A

4A

40A

HOLD

60A

O
FF

MAX/MIN

ZERO

CO

M

V

Ω

39

Précision

La précision est spécifiée comme suit␣ : ± (un pourcentage de la lecture + une quantité fixe) de 18
à 28 °C (64 à 82 °F), 0 à 85 % d’humidité relative.

Valeur Plage Précision à Précision à Impédance

39,99 mA ± (1,0 % + 0,03 mA) ± (2,0 % + 0,05 mA) S/O
399,9 mA ± (1,0 % + 0,3 mA) ± (2,0 % + 0,5 mA) S/O

Courant 3,999 A ± (1,0 % + 0,003 A) ± (2,0 % + 0,005 A) S/O

39,99 A ± (1,0 % + 0,03 A) ± (2,0 % + 0,05 A) S/O

60 A (0 à 50 A) ± (1,5 % + 0,3 A) ± (3,0 % + 0,5 A) S/O

60 A (50 à 60 A) ± (3 % + 1,0 A) ± (3,5 % + 0,5 A) S/O

Tension 399,9 V ± (1,5 % + 0,2 V) ± (2,0 % + 0,4 V) 10 MΩ

Valeur Plage Précision Tension du

Résistance 399,9 ± (1,0 % + 0,2 Ω) 0,4 V

Continuité
Seuil␣ : La tonalité indique une résistance de circuit inférieure à environ 40 Ω.
Tension du circuit ouvert␣ : ≤ 0,4 V

50 Hz à 60 Hz 40 Hz à 1 kHz d’entrée

circuit ouvert␣

40

CMGL-10

Spécifications

Affichage␣ : 3-3/4 chiffres sur DEL (lecture maximale de 3 999) avec graphique à barres de 40

segments.
Polarité␣ : Automatique
Taux d’échantillonnage␣ : 2 par seconde (numérique)

20 par seconde (graphique)
Mise hors tension automatique␣ : après trente minutes d’inactivité.

Pour désactiver cette fonction, appuyer sur HOLD pendant la mise sous tension de l’appareil.
Indicateur de dépassement de plage␣ : Le chiffre le plus à gauche clignote.
Ouverture de la pince␣ : 30 mm (1,18 po)
Catégorie de surtension␣ : Catégorie II, 600 volts␣ ; Catégorie III, 300 volts
Conditions d’utilisation : -10 à 50 °C (14 à 122 °F), 0 à 85 % d’humidité relative

(sans condensation)
Conditions d’entreposage : -20 à 60 °C (-4 à 140 °F), 0 à 75 % d’humidité relative

(sans condensation)

Retirer la pile.
Pile␣ : deux piles AA de 1,5 volt (NEDA 15A ou IEC LR6)

41

Remplacement de la pile

Avant d’ouvrir le boîtier, retirer les fils d’essai ou la pince du circuit et mettre l’appareil
hors tension.

L’inobservation de ces consignes peut entraîner des blessures graves, voire mortelles.

1. Débrancher l’appareil du circuit. Mettre l’appareil hors tension (OFF).

2. Enlever la vis du couvercle du compartiment de la pile.

3. Retirer le couvercle du compartiment de la pile.

4. Remplacer les piles (suivre la polarité).

5. Replacer le couvercle et remettre la vis.

42

CMGL-10

Greenlee Textron / Subsidiary of Textron Inc. 4455 Boeing Dr., Rockford, IL 61109-2988 815/397-7070

43

Lifetime Limited Warranty

Greenlee warrants to the original purchaser of these goods for use that these products will be free from defects in
workmanship and material for their useful life, excepting normal wear and abuse. This warranty is subject to the same
terms and conditions contained in Greenlee’s standard one-year limited warranty.

For all Test Instrument repairs, ship units Freight Prepaid to:
Greenlee Textron, 4411 Boeing Drive, Rockford, IL 61109-2932 USA.

Mark all packages: Attention TEST INSTRUMENT REPAIR. For items not covered under warranty (such as dropped,
abused, etc.), repair cost quote available upon request.

Note: Prior to returning any test instrument, please check replaceable batteries or make sure the battery is at full charge.

Garantía limitada de por vida

Greenlee garantiza al comprador original de estos productos para su uso que estos productos estarán libres de
defectos de mano de obra y materiales durante toda su vida útil, exceptuando el desgaste normal y el abuso. Esta
garantía está sujeta a los mismos términos y condiciones contenidos en la garantía estándar limitada de Greenlee de
un año de duración.

Para reparación de instrumentos de verificación, envíe las unidades con flete pagado a:
Greenlee Textron, 4411 Boeing Drive, Rockford, IL 61109-2932 EE. UU.

Marque todos los paquetes: Atención TEST INSTRUMENT REPAIR (Reparación de instrumentos de verificación). Para
artículos no cubiertos por la garantía (tales como los que se han dejado caer o han sido maltratados, etc.) se puede
cotizar el costo de la reparación a pedido.

Nota: Antes de enviar cualquier instrumento de prueba, revise por favor las pilas o asegúrese de que estén totalmente
cargadas.

Garantie à vie limitée

La société Greenlee garantit à l’acheteur d’origine de ces produits que ces derniers ne comportent aucun défaut
d’exécution ou de matériau pour la durée de leur vie utile, sauf l’usure normale. Cette garantie est assujettie aux mêmes
conditions que celles contenues dans les modalités et conditions de la garantie limitée standard d’un an de Greenlee.

Pour toutes les réparations d’instruments de mesure, expédiez l’appareil en port payé à l’adresse suivante :
Greenlee Textron, 4411 Boeing Drive, Rockford, IL 61109-2932, États-Unis.

Sur tous les colis, inscrivez : Attention : TEST INSTRUMENT REPAIR (Réparation d'instrument de mesure). Lorsque
les articles ne sont pas protégés par une garantie (comme si l’appareil est échappé, s’il est soumis à un usage abusif,
etc.), une soumission pour le prix de réparation sera présentée sur demande.

Remarque : Avant de renvoyer un appareil de mesure, vérifiez la pile et assurez-vous qu’elle est chargée au complet.

For technical assistance: 800/435-0786

Technical / Customer Service (International): 815/397-7070 • Fax: [phone]

Customer Service (North America): 800/435-0786 • Fax: [phone]

Greenlee Textron / Subsidiary of Textron Inc.

4455 Boeing Drive, Rockford, IL 61109-2988 USA

Canada Fax: [phone]
