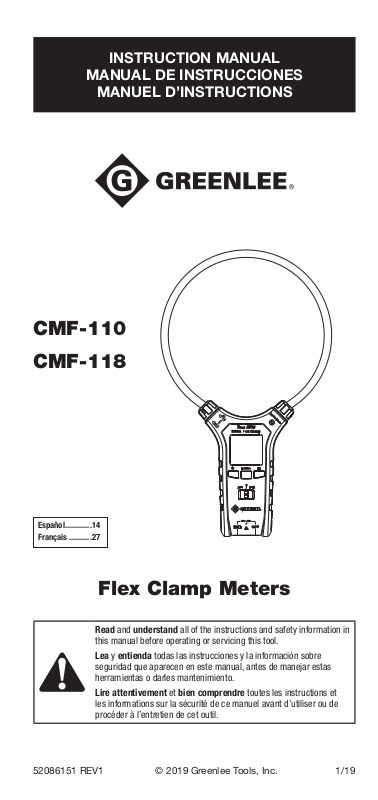

Greenlee CMF-110, CMF-118 Instruction Manual

INSTRUCTION MANUAL

MANUAL DE INSTRUCCIONES

MANUEL D’INSTRUCTIONS

CMF-110

CMF-118

Español.............14

Français ...........27

Flex Clamp Meters

Read and understand all of the instructions and safety information in
this manual before operating or servicing this tool.

Lea y entienda todas las instrucciones y la información sobre
seguridad que aparecen en este manual, antes de manejar estas
herramientas o darles mantenimiento.

Lire attentivement et bien comprendre toutes les instructions et
les informations sur la sécurité de ce manuel avant d’utiliser ou de
procéder à l’entretien de cet outil.

52086151 REV1 © 2019 Greenlee Tools, Inc. 1/19

Table of Contents

Description ....................................................................................................2

Safety ............................................................................................................2

Important Safety Information ......................................................................3–5

Identication .................................................................................................. 6

Display Icons .................................................................................................7

Operation .................................................................................................8–10

Typical Measurements and Accuracy .....................................................11–12

Specications .............................................................................................. 12

Measurement Categories ............................................................................. 13

Statement of Conformity .............................................................................. 13

Maintenance ................................................................................................13

Description

The Greenlee CMF-110 and CMF-118 Flex Clamp Meters are hand-held testing devices
that measure AC current, AC voltage, resistance, and frequency. These meters are
designed to be placed on or removed from insulated or uninsulated conductors.

Safety

Safety is essential in the use and maintenance of Greenlee tools. This instruction
manual and any markings on the tool provide information for avoiding hazards
and unsafe practices related to the use of this tool. Observe all of the safety
information provided.

2

CMF-110 • CMF-118

Important Safety Information

SAFETY ALERT SYMBOL

This symbol is used to call your attention to hazards or unsafe practices which
could result in an injury or property damage. The signal word, dened below,
indicates the severity of the hazard. The message after the signal word provides
information for preventing or avoiding the hazard.

Immediate hazards which, if not avoided, WILL result in severe injury or death.

Hazards which, if not avoided, COULD result in severe injury or death.

Hazards or unsafe practices which, if not avoided, MAY result in injury or
property damage.

Read and understand this material before operating or servicing
this equipment. Failure to understand how to safely operate this
tool could result in an accident causing serious injury or death.

Electric shock hazard:
Contact with live circuits could result in severe injury or death.

Do not discard this product or throw away!

For recycling information, go to www.greenlee.com.

All specications are nominal and may change as design improvements occur. Greenlee Tools, Inc.
shall not be liable for damages resulting from misapplication or misuse of its products.

® Registered: The color green for electrical test instruments is a registered trademark
of Greenlee Tools, Inc.

KEEP THIS MANUAL

3

Important Safety Information (cont.)

Electric shock and re hazard:

• Do not expose this unit to rain or moisture.

• Do not use the unit if it is wet or damaged.

• Clamp meter, test leads or any other clamp accessory, when used to make a
measurement, create a System. The System is rated for CAT IV 600V when using
the test leads or accessories provided with the meter. The System CAT and voltage
rating is limited by the lowest rated component in the System when using test leads
or accessories not provided with the meter.

• Inspect the test leads or accessory before use. They must be clean and dry, and
the insulation must be in good condition. Do not use the test lead if the contrasting
inner layer of insulation is visible.

• Use this unit for the manufacturer’s intended purpose only, as described in this
manual. Anyotheruse can impair the protection provided by the unit.

Failure to observe these warnings could result in severe injury or death.

Electric shock hazard:

• Do not apply more than the rated voltage between any two input terminals, or
between any input terminal and earth ground.

• Keep hands and ngers below the barriers on the test leads and the clamp
meter body.

Failure to observe these warnings could result in severe injury or death.

Electric shock hazard:

• Do not operate with the case open.

• Before opening the case, remove the test leads from the circuit and shut off the unit.

Failure to observe these warnings could result in severe injury or death.

4

CMF-110 • CMF-118

Important Safety Information (cont.)

Electric shock hazard:

• Unless measuring voltage, current, or frequency, shut off and lock out power. Make
sure that all capacitors are discharged. Voltage must not be present.

• Set the selector and connect the test leads so that they correspond to the intended
measurement. Incorrect settings or connections can result in incorrect measure­ments or damage to the unit.

• Using this unit near equipment that generates electromagnetic interference can
result in unstable or inaccurate readings.

Failure to observe these warnings could result in severe injury or death.

Electric shock hazard:

• Do not change the measurement function while the test leads are connected to a
component or circuit.

Failure to observe these precautions may result in injury and can damage the unit.

Electric shock hazard:

• Do not attempt to repair this unit. It contains no user-serviceable parts.

• Do not expose the unit to extremes in temperature or high humidity. Refer
to “Specications.”

Failure to observe these precautions may result in injury and can damage the unit.

5

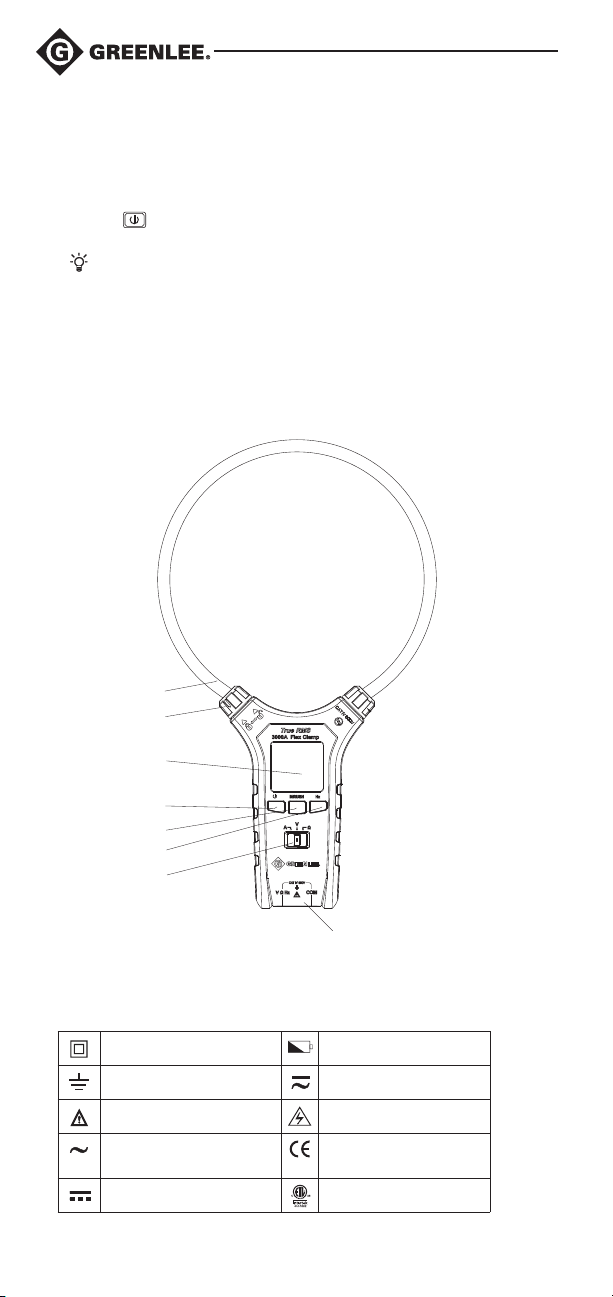

Identication

7

6

5

4

3

8

2

1

1. Rogowski Coil - The measurement coil of ex clamp meter

2. Clamp Lock - Turn the knob counter-clockwise to unlock the clamp; turn
clockwise to lock the clamp.

3. LCD - Displays measurement data and function modes

4. "HOLD "/ - Press to turn ON/OFF hold mode. Press and hold to turn
the unit ON/OFF.

5. " " and " INRUSH " - Press to turn ON/OFF backlight. Press and hold for 2
seconds to turn ON/OFF inrush measurement mode

6."RANGE" and "Hz" - Press to switch between 30.00A/300.0A/3000A/Auto;
The Default is Auto

7. Power and Range Shift Switch: Set to A for current measurement, V for AC voltage
measurement, and Ω for resistance measurement.

8. Voltage and Resistance Measurement Input:

Maximum AC voltage measurement is 600V, maximum resistance is 60MΩ

Symbols on the Unit

6

Double Insulation Low Battery

Grounding AC/DC

Warning High Voltage Danger

AC

DC ETL Standard Certication

Figure 1

Complies with European
Union Standards

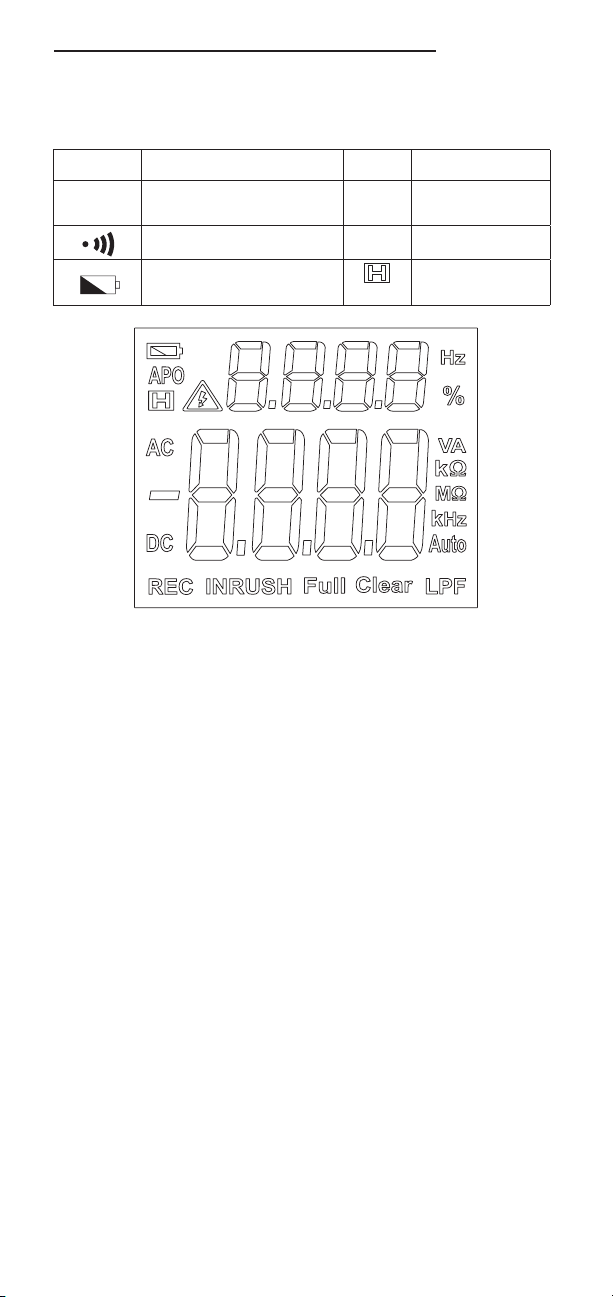

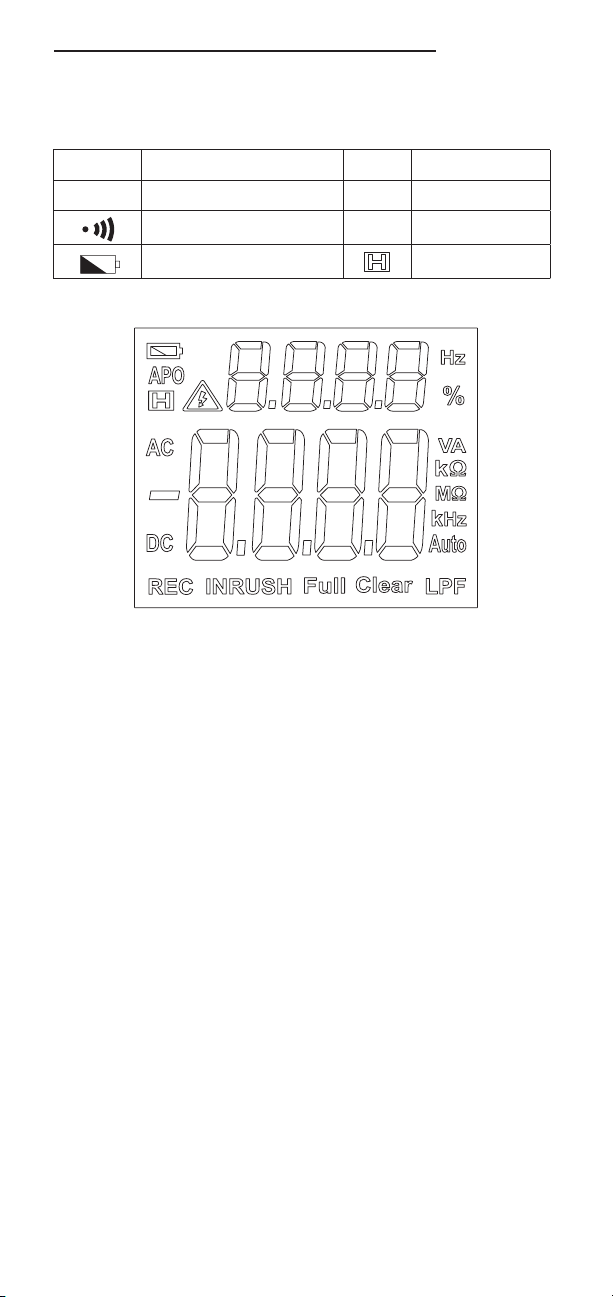

Display Icons

CMF-110 • CMF-118

Symbol

INRUSH

Description

80 ms inrush measurement

Buzzer

Low Battery Data hold

Figure 2

Symbol

Unit

APO

Description

A, Hz, V, Ω, kΩ, MΩ

Auto Power Off

7

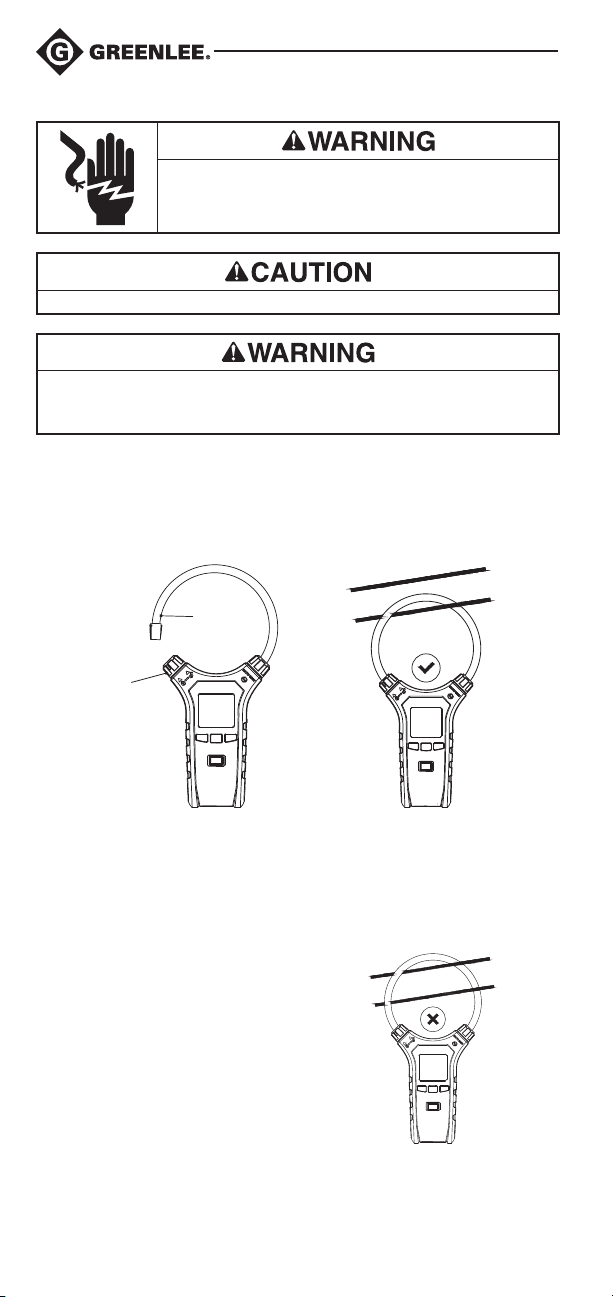

Operation

Electric shock hazard:
Contact with live circuits could result in severe injury or death.

Keep your hands away from the Rogowski coil and conductor to be measured.

Disconnect all power supplies from the device before measurement. When measuring
uninsulated conductors, do not power on the wire to be tested until the meter has
safely clamped the wire.

1. Turn off the clamp as well as the conductor being measured.

2. Unlock the clamp according to Figure 3

3. Use the measuring head to wrap around the conductor to be measured and lock it
in place. (Only one wire can be tested at a time; See Figure 4)

1

2

Figure 3 Figure 4

4. Turn on the clamp and adjust the slider to measure current, then turn on
the conductor to be measured.

5. Read the value displayed on the LCD. If the current to be measured is over
the range, OL appears on the LCD. Please select the appropriate range.
(30.00A/300.0A/3000A)

6. Improper operation examples:

a. Do not test more than one conductor at a

time as shown in as shown in Figure 5

b. Do not attempt to twist, bend, or wrap the coil

of the CMF-110/118 as shown in Figures 6, 7, and 8.

c. Do not attempt to pull on or apply a force to the

coil of the CMF-110/118

Figure 5

8

Operation (cont.)

CMF-110 • CMF-118

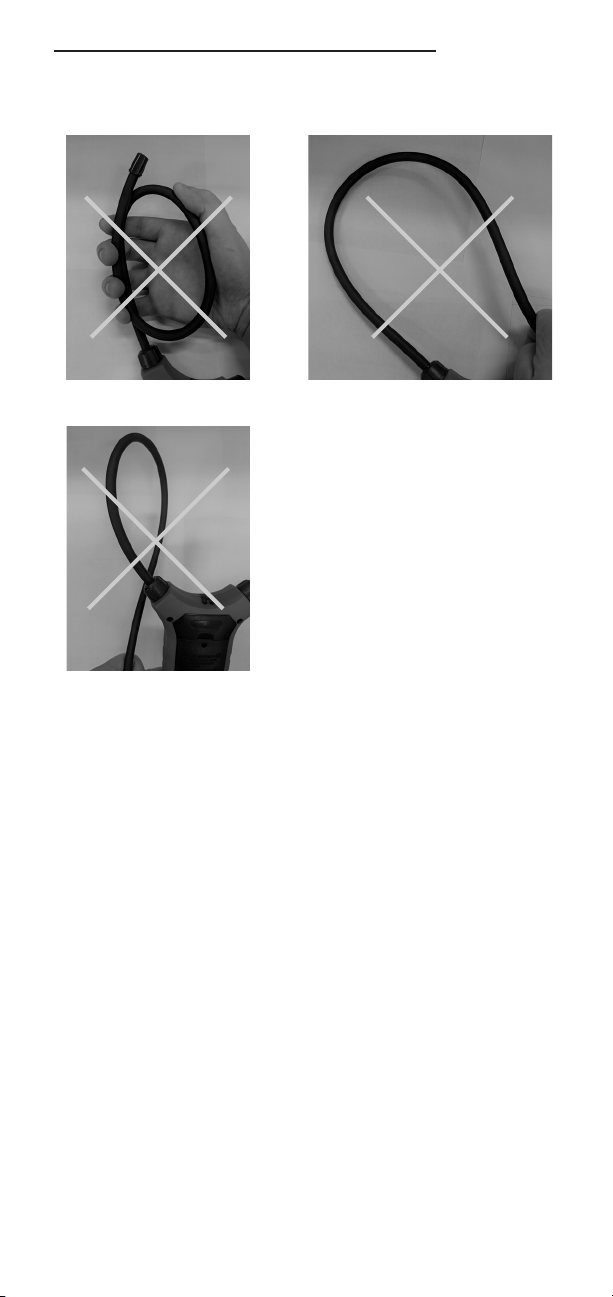

Figure 6

Figure 8

Figure 7

9

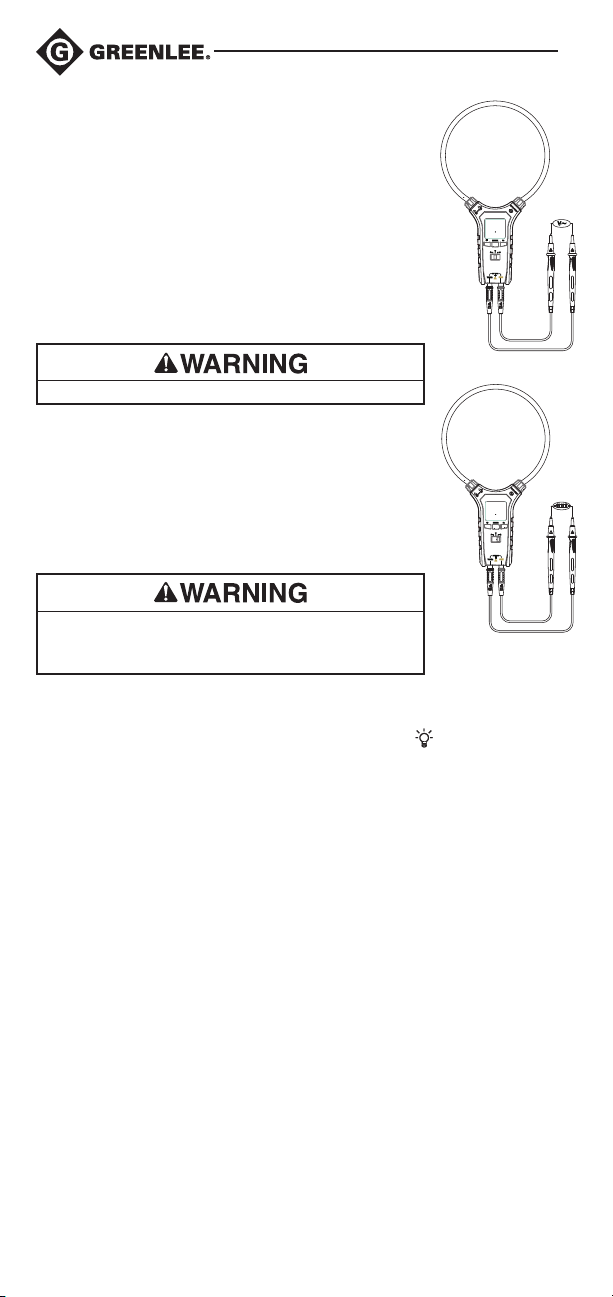

Operation (cont.)

AC Voltage and Frequency Measurement

1. Insert the black test lead to the COM jack, and the red test

lead to the V jack.

2. Switch the functional switch to the V position

3. Press and hold RANGE to turn on frequency measurement mode,

otherwise skip to step 4.

4. Connect the test leads to the voltage to be tested (Figure 9)
and the meter will automatically select the range. The main
display will show the AC voltage RMS and the auxiliary display
will show the frequency value.

Do not input over AC 600V.

Resistance Measurement

1. Insert the black test lead to the COM jack and the red test lead
to the V jack

2. Switch the functional switch to the Ω position

3. Connect the test leads to the resistance to be tested (Figure 10)
and the meter will automatically select the range. The main display
will show the resistance value.

Before measuring, please disconnect the power supply and
fully discharge all capacitors. The result will be more accurate
if the resistor is separated from the whole circuit.

Figure 9

Figure 10

Auto Power Off

During measurement, if there is no operation within 10 minutes,
the meter will power off automatically to save energy. Press the
and RANGE buttons at the same time to turn ON/OFF the APO function.
The APO function is active by default.

10

CMF-110 • CMF-118

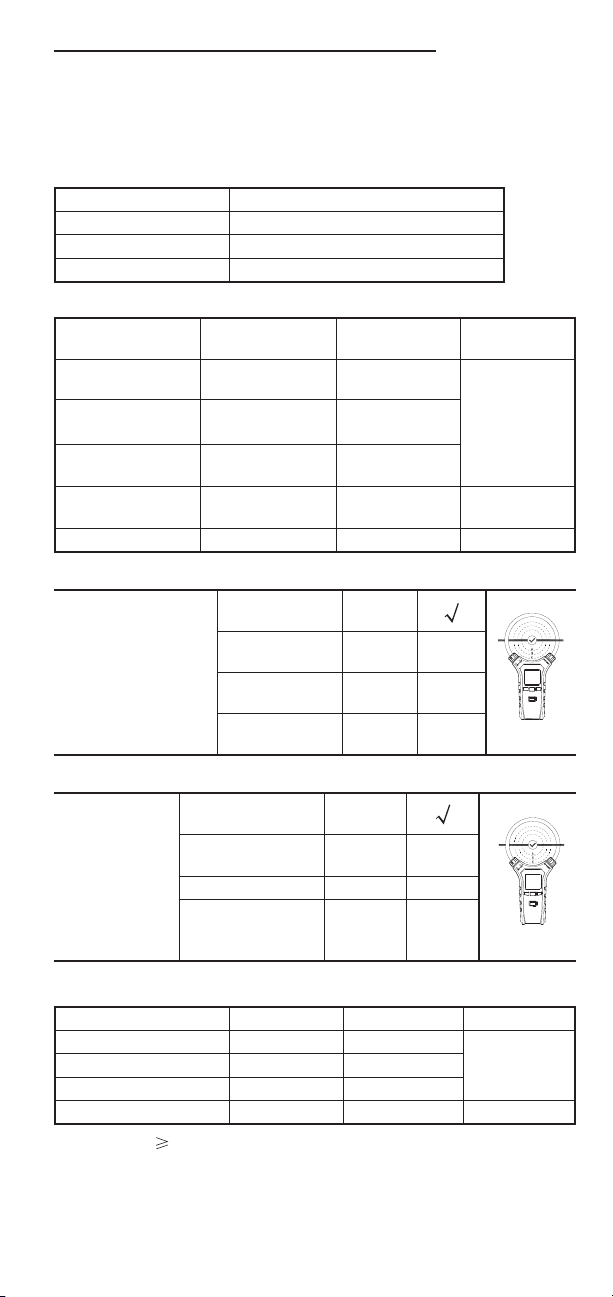

Typical Measurements and Accuracy

Electrical Accuracy Specications

The Temperature Coefcient is 10% of accuracy per °C difference from 18 °C
between 0 °C and 18 °C and from 28 °C between 28 °C and 50 °C.

Accuracy ± (%reading+a xed amount )
Temperature 23° C±5° C
Humidity ≤ 80% RH
Temperature Coefcient 0.1 x (accuracy)/°C

(1) CMF-110/118 AC Current Measurement

Range Resolution

30.00A 0.01A ±(3%+0.05A)

300.0A 0.1A ±(3%+0.5A)

3000A 1A ±(3%+5A)

Inrush Current
Measurement

Frequency Response 45Hz-500Hz – –

Accuracy (CMF-110)

Decreased accuracy
when measuring outside
of optimal measurement
location (when no other
electric or magnetic
elds are present)

Measurement
Range:0.50A-3000A

Center for optimal
measurement

15mm (0.6”)
away from center

25mm (1.0”)
away from center

35mm (1.4”)
away from center

Accuracy (At
Centered Position)

Only for reference –

± (3%+5)

Add 2.0% Region A

Add 2.5% Region B

Add 3.0% Region C

Overload
Protection

Accuracy when
measuring
in centered
position.

Please refer to
Figure 12.

Figure 11

Accuracy (CMF-118)

Decreased
accuracy when
measuring
outside of optimal
measurement
location (when no
other electrical or
magnetic elds
are present)

2) CMF-110/118 AC Voltage Measurement

Range Resolution Accuracy Description

6.000V 0.001V ±(1.2%+0.003V)

600.0V 0.1V ±(1.2%+0.3V)
Frequency Response 45Hz-500Hz – –

Input Impedance 1OMΩ

Center for optimal
measurement

35mm (1.4 inches) Add 1.0% Region A

50mm (2.0 inches) Add 1.5% Region B

60mm (2.4 inches) Add 2.0% Region C

± (3%+5)

600 VAC60.00V 0.01V ±(1.2%+0.03V)

Figure 12

11

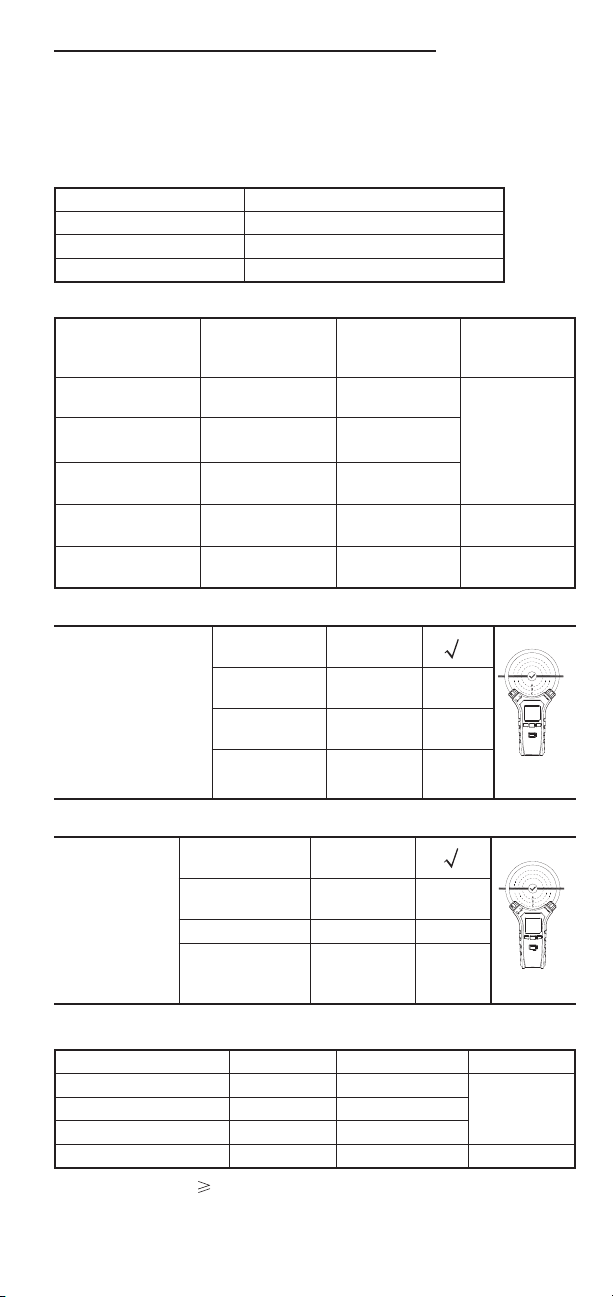

Typical Measurements and Accuracy (cont.)

3) CMF-110/118 Resistance Measurement (Ω)

Range Resolution Accuracy Overload Protection

6.000kΩ 0.001kΩ ±(1.2%+3Ω)

60.00kΩ 0.01kΩ ±(1.2%+30Ω)

600.0kΩ 0.1kΩ ±(1.2%+300Ω)

6.000MΩ 0.001MΩ ±(1.2%+3kΩ)

60.00MΩ 0.01MΩ ±(1.2%+30kΩ)

4) CMF-110/118 Frequency Measurement (Hz)

Range Resolution Accuracy Overload Protection
20Hz-30kHz 0.1Hz ±1%+0.2Hz 600 VAC

600 VAC

Specications

LCD: Display maximum is 3000
Overload Indication: "OL" or "-OL" will be displayed
Low Battery Indication:
Sampling Rate: 3 times per second
Sensor Type: Rogowski Coil
Impact strength: The meter can be dropped from 2 meter's height
Clamp size: The CMF-110 has a coil size of 25.4cm (10 inches). The CMF-118 has a coil

size of 45.7cm (18 inches)

Electromagnetic eld effect: When electromagnetic interference exists, the meter may

show an incorrect reading

Power Supply: 3 AAA 1.5V batteries
Auto power off: 10 minutes

Environmental Limitations

Operating Environment: Indoor use
Maximum height: 2000m
Safety: IEC61010-1, IEC61010-031, IEC61010-2-032, IEC61010-2-033, CAT IV 600V
Pollution level: 2
Working temperature and humidity: 0° C- 30° C (≤ 80%RH), 30° C - 40° C (≤ 75%RH),

40° C- 50° C (≤ 45%RH)
Storage temperature and humidity: -20%° C - 60° C (≤ 80%RH)

12

CMF-110 • CMF-118

Measurement Categories

These denitions were derived from the international safety standard for
insulation coordination as it applies to measurement, control, and laboratory
equipment. These measurement categories are explained in more detail by
the International Electrotechnical Commission; refer to either of their
publications: IEC 61010-1 or IEC60664.

Measurement Category II

Local level. Appliances, portable equipment, and the circuits they are plugged into.
Some examples include light xtures, televisions, and long branch circuits.

Measurement Category III

Distribution level. Permanently installed machines and the circuits they are hard-wired
to. Some examples include conveyor systems and the main circuit breaker panels of a
building’s electrical system.

Measurement Category IV

Primary supply level. Overhead lines and other cable systems. Some examples include
cables, meters, transformers, and other exterior equipment owned by the power utility.

Statement of Conformity

Greenlee Tools, Inc. is certied in accordance with ISO 9001 (2000) for our Quality
Management Systems.

The instrument enclosed has been checked and/or calibrated using equipment that is
traceable to the National Institute for Standards and Technology (NIST).

Maintenance

Electric shock hazard:
Before opening the battery cover or case, remove the test leads from the circuit

and shut off the unit.
Failure to observe this warning could result in severe injury or death.

a. The repair and service of the meter should be accomplished by Greenlee
professional maintenance personnel or authorized departments.

b. Clean the meter case by using dry cloth periodically. Grinding agent and solvent

should not be used.

Battery Installation and Replacement

This product uses 3 AAA 1.5V batteries. Please install or replace the batteries by
following the procedure below:

a. Turn off the meter and remove the probes
b. Remove the screws from the battery cover, remove the battery cover, and

replace the batteries.
c. After installing the batteries, replace the battery cover and secure with screws.

13

MANUAL DE INSTRUCCIONES
MANUAL DE INSTRUCCIONES

MANUEL D’INSTRUCTIONS

CMF-110

CMF-118

Pinzas amperométricas

flexibles

Lea y comprenda todas las instrucciones y la información de
seguridad de este manual antes de usar esta herramienta o realizar
su mantenimiento.

Lea y entienda todas las instrucciones y la información sobre
seguridad que aparecen en este manual, antes de manejar estas
herramientas o darles mantenimiento.

Lire attentivement et bien comprendre toutes les instructions et
les informations sur la sécurité de ce manuel avant d’utiliser ou de
procéder à l’entretien de cet outil.

52086151 REV1 © 2019 Greenlee Tools, Inc. 1/19

Índice

Descripción .................................................................................................15

Seguridad ....................................................................................................15

Información importante de seguridad ..................................................... 16-18

Identicación ...............................................................................................19

Íconos de la pantalla ....................................................................................20

Operación ..............................................................................................21–23

Precisión y mediciones más comunes .................................................... 24-25

Especicaciones ..........................................................................................25

Categorías de medición ...............................................................................26

Declaración de conformidad ........................................................................26

Mantenimiento .............................................................................................26

Descripción

Las pinzas amperométricas exibles CMF-110 y CMF-118 de Greenlee son dispositivos
de prueba portátiles que miden corriente CA, tensión CA, resistencia y frecuencia.
Estos medidores se diseñaron para colocarse en o retirarse de conductores aislados
o no aislados.

Acerca de la seguridad

La seguridad es esencial en el uso y mantenimiento de herramientas de Greenlee.
Este manual de instrucciones y todas las marcaciones en la herramienta le ofrecen
la información necesaria para evitar riesgos y prácticas inseguras relacionadas con
el uso de esta herramienta. Siga toda la información de seguridad proporcionada.

15

CMF-110 • CMF-118

Información importante de seguridad

SÍMBOLO DE ALERTA DE SEGURIDAD

Este símbolo se utiliza para dirigir su atención a los peligros o prácticas inseguras
que pueden resultar en heridas o daños a la propiedad. La palabra del aviso, que
se dene a continuación, indica la gravedad del peligro. El mensaje después de la
palabra del aviso proporciona información para prevenir o evitar el peligro.

Peligros inmediatos que, de no evitarse, PROVOCARÁN heridas graves o la muerte.

Peligros que, de no evitarse, PUEDEN provocar heridas graves o la muerte.

Peligros o prácticas inseguras que, de no evitarse, QUIZÁ provoquen heridas o
daños a la propiedad.

Lea y comprenda este material antes de operar o realizar el
mantenimiento de este equipo. Si no comprende cómo operar
de manera segura esta herramienta, esto puede provocar un
accidente y causar heridas graves o la muerte.

Peligro de choque eléctrico:
El contacto con circuitos energizados puede resultar en heridas

graves o la muerte.

¡No descarte este producto ni lo deseche!

Para obtener información sobre reciclamiento, visite www.greenlee.com.

Todas las especicaciones son nominales y pueden cambiar a medida que se produzcan mejoras
en el diseño. Greenlee Tools, Inc. no se responsabilizará de daños debidos al mal manejo o al uso
indebido de sus productos.

® Registrada: el color verde para instrumentos de prueba eléctrica es una marca comercial
registrada de Greenlee Tools, Inc.

CONSERVE ESTE MANUAL

16

Información importante de seguridad (continuación)

Peligro de choque eléctrico e incendio:

• No exponga esta unidad a la lluvia o humedad.

• No use la unidad si está mojada o dañada.

• Al usarse para mediciones, la pinza amperométrica, cables de prueba o demás
accesorios de la pinza crean un sistema. El sistema se encuentra clasicado para
CAT IV 600 V cuando se usan los cables de prueba o accesorios suministrados junto
con el medidor. El sistema CAT y la calicación de tensión se encuentran limitados
por el componente calicado más bajo en el sistema al usar los cables de prueba o
accesorios suministrados junto con el medidor.

• Inspeccione los cables de prueba o accesorios antes de utilizarlos. Deben estar
limpios y secos, y el aislante debe estar en buenas condiciones. No use los cables
de prueba si la capa interior de contraste de aislamiento está visible.

• Utilice esta unidad solo para los nes previstos por el fabricante, según se describe
en este manual. Cualquier otro uso puede perjudicar la protección que la unidad
proporciona.

Si no se respetan estas advertencias podrían producirse heridas graves o la muerte.

Peligro de choque eléctrico:

• No aplique una tensión superior a la nominal entre dos terminales de entrada o
entre un terminal de entrada y una toma de tierra.

• Mantenga sus manos y dedos por debajo de las barreras en los cables de prueba y
en el cuerpo de la pinza amperométrica.

Si no se respetan estas advertencias podrían producirse heridas graves o la muerte.

Peligro de choque eléctrico:

• No opere si la caja está abierta.

• Antes de abrir la caja, retire los cables de prueba del circuito y apague la unidad.

Si no se respetan estas advertencias podrían producirse heridas graves o la muerte.

17

CMF-110 • CMF-118

Información importante de seguridad (continuación)

Peligro de choque eléctrico:

• A menos que se mida la tensión, la corriente o frecuencia, apague y bloquee la
potencia. Asegúrese de que todos los condensadores estén descargados. No debe
haber tensión.

• Congure el selector y conecte los cables de prueba de manera que se
correspondan con las mediciones pretendidas. Las conguraciones o conexiones
incorrectas pueden dar como resultado que se tomen mediciones erróneas o que se
dañe la unidad.

• Si la unidad se usa cerca de equipos que generan interferencia electromagnética,
las lecturas que se realicen pueden ser inestables o imprecisas.

Si no se respetan estas advertencias podrían producirse heridas graves o la muerte.

Peligro de choque eléctrico:

• No cambie la función de medición mientras los cables de prueba estén conectados
a un componente o circuito.

Si no toma estas precauciones, puede resultar herido y dañar la unidad.

Peligro de choque eléctrico:

• No intente reparar esta unidad. No contiene piezas que el usuario pueda reparar.

• No exponga la unidad a condiciones extremas de temperatura o humedad elevada.
Consulte “Especicaciones”.

Si no toma estas precauciones, puede resultar herido y dañar la unidad.

18

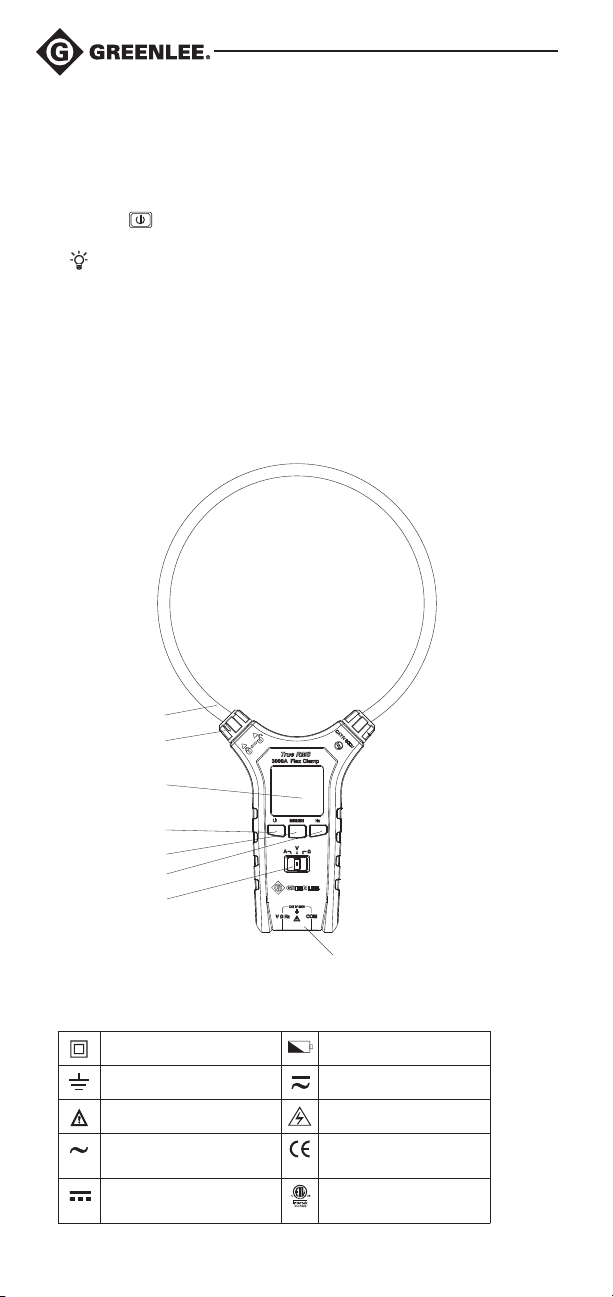

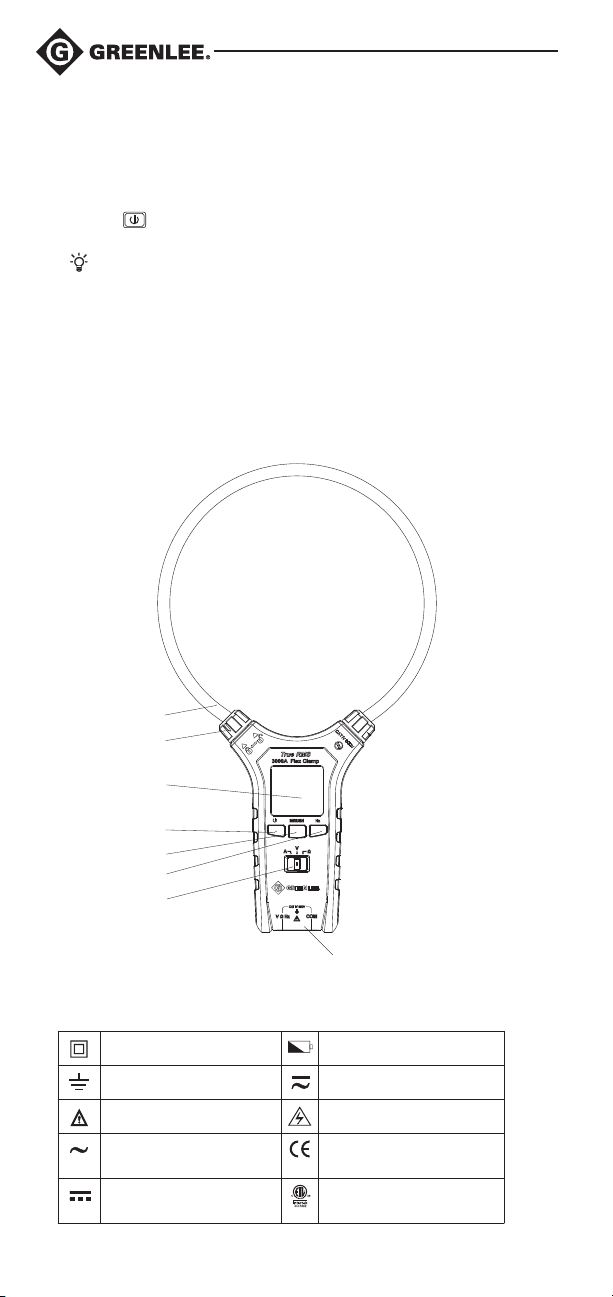

Identicación

7

6

5

4

3

8

2

1

1. Bobina Rogowski: es la bobina de medición de la pinza amperométrica exible

2. Bloqueo de la pinza: gire la perilla en sentido antihorario para desbloquear la pinza;
gírela en sentido horario para bloquear la pinza.

3. Pantalla LCD: muestra los datos de la medición y los modos de función

4. “HOLD “/ : presione para ENCENDER/APAGAR el modo de retención (Hold
Mode). Mantenga presionado para encender/apagar la unidad.

5. ” “ e “INRUSH”: presione para encender/apagar la retroiluminación. Mantenga
presionado durante 2 segundos para ENCENDER/APAGAR el modo de medición de
picos

6. “RANGE” (escala) y “Hz”: presione para cambiar entre 30,00 A/300,0 A/3000 A/Auto;
el valor predeterminado es Auto (automático)

7. Interruptor de cambio de potencia y escala: Colocar en A para medir la corriente, V
para medir la tensión CA y Ω para medir la resistencia.

8. Entrada de la medición de tensión y resistencia:

La medición de tensión CA máxima es de 600V, la resistencia máxima es de 60 MΩ

Símbolos en la unidad

19

Doble forro aislante Batería baja

Conexión a tierra CA/CC

Advertencia Peligro de alta tensión

Corriente alterna (CA)

Corriente continua (CC)

Figura1

Cumple con los estándares
de la Unión Europea

Certicación según el
estándar ETL

Iconos de la pantalla

CMF-110 • CMF-118

Símbolo

INRUSH Medición de picos (inrush)

Descripción

de 80 ms

Zumbador

Batería baja Retención de datos

Figura2

Símbolo

Unidad

APO

Descripción

A, Hz, V, Ω, kΩ, MΩ

Apagado automático

20

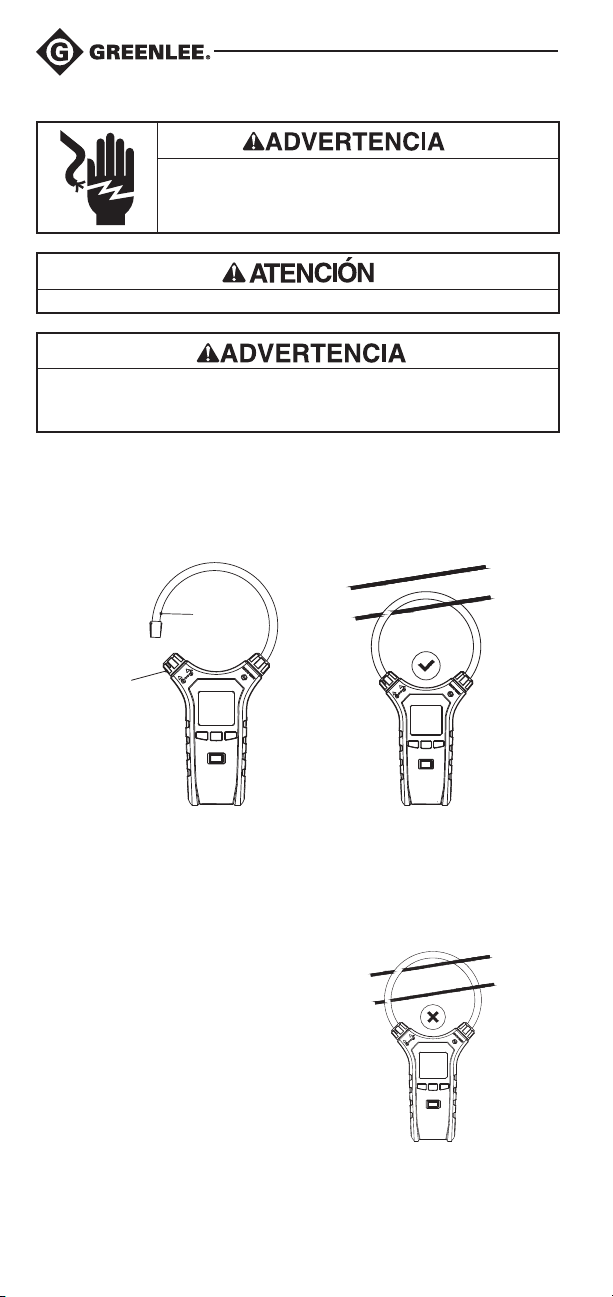

Operación

Peligro de choque eléctrico:
El contacto con circuitos energizados puede resultar en heridas

graves o la muerte.

Mantenga las manos lejos de la bobina Rogowski y el conductor que se medirá.

Antes de realizar la medición desconecte todas las fuentes de alimentación del
dispositivo. Al medir conductores no aislados, no conecte la potencia del cable que se
medirá hasta que el medidor esté sujetado de forma segura al cable.

1. Apague la pinza además del conductor que se mide.

2. Desbloquee la pinza de acuerdo con la gura 3

3. Utilice el cabezal de medición para enrollar el conductor que se medirá y fíjelo en su
lugar. (Solo se puede probar un cable a la vez; consulte la gura 4)

1

2

Figura3 Figura4

4. Apague la pinza y ajuste el control deslizante para medir la corriente, después,
encienda el conductor que se medirá.

5. Lea el valor que se muestra en la pantalla LCD. Si la corriente que se medirá sobre­pasa la escala, aparecerá OL en la pantalla LCD. Seleccione la escala apropiada.
(30,00 A/300,0 A/3000 A)

6. Ejemplos de operación inadecuada:

a. No realice la prueba de más de un conductor

a la vez como se muestra en la gura 5

b. No intente girar, doblar o envolver la bobina de

la CMF-110/118 como se muestra en
las guras 6, 7 y 8.

c. No intente tirar de o aplicar fuerza en la bobina

de la CMF-110/118

Figura5

21

Operación (continuación)

CMF-110 • CMF-118

Figura6

Figura8

Figura7

22

Operación (continuación)

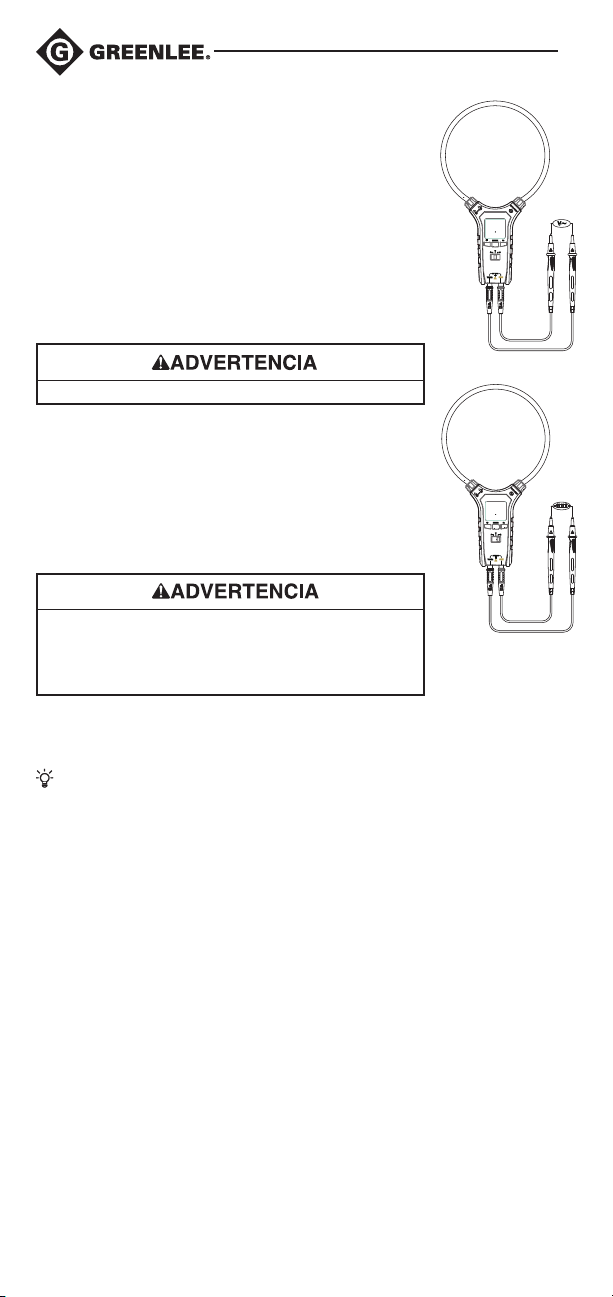

Medición del tensión CA y la frecuencia

1. Inserte el cable de prueba negro en el conector COM y el

cable de prueba rojo en el conector V.

2. Coloque el interruptor de funciones en la posición V

3. Mantenga presionado RANGE (Escala) para activar el modo

de medición de frecuencia, de lo contrario, vaya al paso 4.

4. Conecte los cables de prueba a la tensión que se medirá (gura 9)
y medidor seleccionará automáticamente la escala. La pantalla
principal mostrará los RMS de la tensión CA y la pantalla auxiliar
mostrará el valor de la frecuencia.

No introduzca más de 600 V de CA.

Medición de resistencia

1. Inserte el cable de prueba negro en el conector COM y el
cable de prueba rojo en el conector V

2. Coloque el interruptor de funciones en la posición Ω

3. Conecte los cables de prueba a la resistencia que se medirá
(gura 10) y medidor seleccionará automáticamente la escala.
La pantalla principal mostrará el valor de resistencia.

Antes de realizar la medición, desconecte el suministro de
energía y descargue completamente todos los condensadores.

El resultado será más preciso si la resistencia se separa de
todo el circuito.

Figura9

Figura10

Apagado automático

Durante la medición, si en un lapso de 10 minutos no hay ninguna operación, el
medidor se apagará automáticamente para ahorrar energía. Presione los botones

y RANGE (Escala) al mismo tiempo para encender/apagar la función de apagado
automático (Automatic Power Off, APO). La función APO está activa de manera
predeterminada.

23

CMF-110 • CMF-118

Precisión y mediciones más comunes

Especicaciones de precisión eléctrica

El coeciente de temperatura es 10% de la precisión por la diferencia de °C desde

18°C entre 0°C y 18°C, y desde 28°C entre 28°C y 50°C.

Precisión ± (% de la lectura + una cantidad ja)
Temperatura 23° C ±5° C
Humedad ≤ 80 % HR
Coeciente de temperatura 0,1 x (precisión)/°C

(1) Medición de corriente CA CMF-110/118

Escala Resolución

30,00 A 0,01 A ± (3 % + 0,05 A)

300,0 A 0,1 A ± (3 %+0,5 A)

3000 A 1A ± (3 %+5 A)

Medición de los picos
de corriente

Respuesta de
frecuencia

Precisión (CMF-110)

Reducción de la
precisión cuando
se mide fuera de la
ubicación óptima
(cuando no estén
presentes otros
campos eléctricos o
magnéticos)

Escala de medición:
0,50 A a 3000 A

45 Hz a 500 Hz – –

Centro de la
medición óptima

15 mm (0,6 in)
lejos del centro

25 mm (1,0 in)
lejos del centro

35 mm (1,4 in)
lejos del centro

Precisión (en la
posición centrada)

Solo como
referencia

± (3 %+5)

Añadir 2,0 % Región A

Añadir 2,5 % Región B

Añadir 3,0 % Región C

Protección
contra
sobrecarga

Precisión
cuando se mide
en posición
centrada.

Consulte la
gura 12.

–

Figura11

Precisión (CMF-118)

Reducción de
la precisión
cuando se mide
fuera de la
ubicación óptima
(cuando no estén
presentes otros
campos eléctricos
o magnéticos)

2) Medición de la tensión CA de la CMF-110/118

Escala Resolución Precisión Descripción
6,000 V 0,001 V ± (1,2% + 0,003 V)

600,0 V 0,1V ± (1,2% + 0,3 V)
Respuesta de frecuencia 45 Hz a 500 Hz – –

Impedancia de entrada: 10 MΩ

Centro de la
medición óptima

35 mm (1,4 in) Añadir 1,0 % Región A

50 mm (2,0 in) Añadir 1,5 % Región B

60 mm (2,4 in) Añadir 2,0 % Región C

± (3 %+5)

Figura12

600 VCA60,00 V 0,01 V ± (1,2% + 0,03 V)

24

Precisión y mediciones más comunes (continuación)

3) Medición de resistencia (Ω) de la CMF-110/118

Escala Resolución Precisión

6,000 kΩ 0,001 kΩ ± (1,2 % + 3 Ω)
60,00 kΩ 0,01 kΩ ± (1,2 % + 30 Ω)
600,0 kΩ 0,1 kΩ ± (1,2 % + 300 Ω)
6,000 MΩ 0,001 MΩ ± (1,2% + 3 kΩ)
60,00 MΩ 0,01 MΩ ± (1,2% + 30 kΩ)

4) Medición de frecuencia (Hz) de la CMF-110/118

Escala Resolución Precisión

20 Hz a 30 kHz 0,1 Hz ± 1 % + 0,2 Hz 600 VCA

Protección contra
sobrecarga

600 VCA

Protección contra
sobrecarga

Especicaciones

Pantalla LCD: La visualización máxima es 3000
Indicación de sobrecarga: Se mostrará “OL” u “-OL”
Icono de batería baja:
Frecuencia de muestreo: 3 veces por segundo
Tipo de sensor: Bobina Rogowski
Resistencia al impacto: El medidor puede caer desde una altura de 2 m
Tamaño de la pinza: La CMF-110 tiene un tamaño de bobina de 25,4 cm (10 in). La

CMF-118 tiene un tamaño de bobina de 45,7 cm (18 in).

Efecto de campo electromagnético: Cuando haya interferencia electromagnética, es

posible que el medidor muestre una lectura incorrecta
Suministro de energía: 3 baterías de 1,5 V tipo AAA
Apagado automático: 10 minutos

Limitaciones ambientales

Ambiente operativo: Uso en interiores
Altura máxima: 2000 m
Seguridad: IEC61010-1, IEC61010-031, IEC61010-2-032, IEC61010-2-033,

CAT IV 600 V
Nivel de contaminación: 2
Temperatura y humedad de funcionamiento: 0° C a 30° C (≤ 80 % HR), 30° C a 40° C

Temperatura y humedad de almacenamiento: -20 %° C a 60° C (≤ 80 % HR)

25

(≤ 75 % HR), 40° C a 50° C (≤ 45 % HR)

CMF-110 • CMF-118

Categorías de medición

Las siguientes deniciones derivan de la norma de seguridad internacional para
aislamiento-coordinación, tal y como se aplica para el equipamiento de medición,
control y laboratorio. La Comisión Electrotécnica Internacional (International
Electrotechnical Commission) explica estas categorías de medición con mayor detalle.
Consulte sus publicaciones: IEC 61010-1 o IEC 60664.

Categoría de medición II

Nivel local. Electrodomésticos, equipos portátiles y los circuitos a los cuales están
enchufados. Algunos ejemplos incluyen aparatos de iluminación, televisores y circuitos
de ramas largas.

Categoría de medición III

Nivel de distribución. Máquinas de instalación permanente y los circuitos a los cuales
están cableadas. Algunos ejemplos incluyen sistemas transportadores y los paneles
interruptores de circuito principales del sistema eléctrico de un edicio.

Categoría de medición IV

Nivel de suministro primario. Líneas aéreas y demás sistemas de cableado. Algunos
ejemplos incluyen cables, medidores, transformadores y demás equipamiento exterior
propiedad del servicio de energía.

Declaración de conformidad

Greenlee Tools Inc. está certicada de conformidad con las normas ISO 9001 (2000)
para nuestros sistemas de gestión de calidad.

El instrumento incluido fue probado y/o calibrado con equipamiento rastreable por
el Instituto Nacional de Normas y Tecnología (National Institute for Standards and
Technology, NIST).

Mantenimiento

Peligro de choque eléctrico:

Antes de abrir la caja o la tapa de las baterías, retire del circuito los cables de prueba

y apague la unidad.

Si no se respeta esta advertencia, podrían producirse heridas graves o la muerte.

a. El departamento autorizado o el personal de mantenimiento profesional de Greenlee

debe realizar la reparación y el mantenimiento del medidor.

b. Limpie periódicamente el estuche del medidor usando un paño seco. No se deben

utilizar agentes de pulido y solventes.

Cómo instalar y reemplazar las baterías

Este producto utiliza 3 baterías de 1,5 V tipo AAA. Instale o reemplace las baterías
siguiendo el procedimiento que se describe a continuación:

a. Apague el medidor y retire las sondas
b. Retire los tornillos de la tapa de las baterías, retire la tapa de las baterías y

reemplace las baterías.

c. Después de instalar las baterías, vuelva a colocar la tapa de las baterías y

asegúrela con los tornillos.

26

INSTRUCTION MANUAL

MANUAL DE INSTRUCCIONES

MANUEL D’INSTRUCTIONS

CMF-110

CMF-118

Multimètres à pince flexible

Read and understand all of the instructions and safety information in
this manual before operating or servicing this tool.

Lea y entienda todas las instrucciones y la información sobre
seguridad que aparecen en este manual, antes de manejar estas
herramientas o darles mantenimiento.

Lire attentivement et bien comprendre toutes les instructions et
les informations sur la sécurité de ce manuel avant d’utiliser ou de
procéder à l’entretien de cet outil.

52086151 REV1 © 2019 Greenlee Tools, Inc. 1/19

Table des matières

Description ..................................................................................................28

Sécurité .......................................................................................................28

Informations importantes de sécurité .....................................................29–31

Identication ................................................................................................ 32

Icônes de l’afcheur ....................................................................................33

Fonctionnement .....................................................................................34–36

Mesures types et précision ....................................................................37–38

Caractéristiques ...........................................................................................38

Catégories de mesure .................................................................................. 39

Déclaration de conformité ............................................................................39

Entretien ......................................................................................................39

Description

Les multimètres à pince exible Greenlee CMF-110 et CMF-118 sont des appareils de
contrôle portables qui mesurent le courant alternatif, la tension CA, la résistance et la
fréquence. Ces multimètres sont conçus pour être placés sur des conducteurs isolés ou
non isolés.

Sécurité

Lors de l’utilisation et de l’entretien des outils de Greenlee, la sécurité est essentielle.
Les instructions de ce manuel et celles inscrites sur l’outil fournissent des renseigne­ments qui permettent d’éviter les dangers et les manipulations dangereuses liés à
l’utilisation de cet outil. Veiller à respecter toutes les consignes de sécurité.

28

CMF-110 • CMF-118

Renseignements de sécurité importants

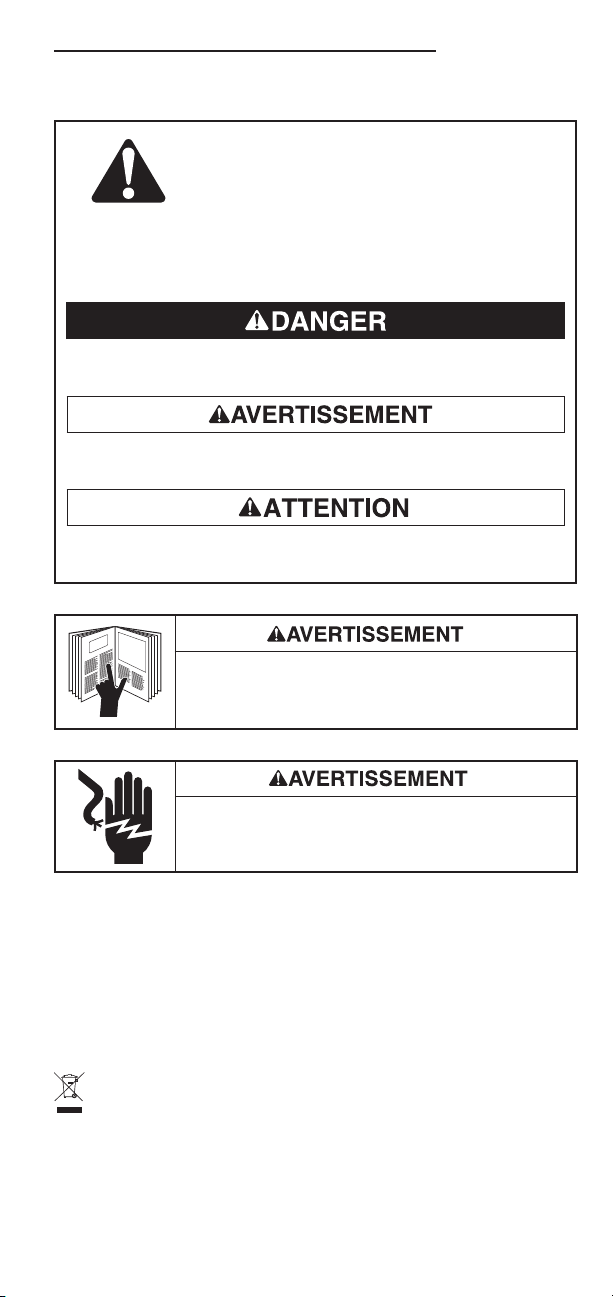

SYMBOLE D’AVERTISSEMENT

Ce symbole met en garde contre les risques ou les pratiques dangereuses pouvant
causer des blessures ou des dommages matériels. Le mot indicateur, déni
ci-dessous, indique la gravité du danger. Le message après le mot indicateur
fournit de l’information qui permet de prévenir ou d’éviter le danger.

Danger immédiat qui, s’il n’est pas évité, ENTRAÎNERA des blessures graves voire
mortelles.

Danger qui, s’il n’est pas évité, POURRAIT entraîner des blessures graves
voire mortelles.

Danger ou pratiques dangereuses qui, à défaut d’être évités, SONT SUSCEPTIBLES
d’entraîner des blessures ou des dommages matériels.

Lire et comprendre cette documentation avant d’utiliser cet
appareil ou d’effectuer son entretien. Veiller à bien comprendre
comment utiliser cet outil sans danger an d’écarter tout risque
d’accident grave, voire mortel.

Danger de décharge électrique:
Le contact avec des circuits sous tension peut provoquer des

blessures graves, voire mortelles.

Ne pas éliminer ni jeter ce produit!

Pour obtenir des renseignements sur le recyclage, rendez-vous sur le site
www.greenlee.com.

Toutes les caractéristiques sont nominales et peuvent changer lorsque des améliorations sont
apportées dans la conception. Greenlee Tools, Inc. décline toute responsabilité quant aux dommages
résultant d’un emploi inadéquat ou d’un mésusage de ses produits.

MDMarque déposée: la couleur verte des instruments de test électrique est une marque déposée
de Greenlee Tools,Inc.

CONSERVER CE MANUEL

29

Informations importantes de sécurité (suite)

Danger de décharge électrique et d’incendie:

• Ne pas exposer l’appareil à la pluie ou à l’humidité.

• Ne pas utiliser l’appareil s’il est mouillé ou endommagé.

• Le compteur à pince, les ls de test et tout autre accessoire à pince, lorsqu’ils sont
utilisés pour effectuer une mesure, créent un système. Le système a une capacité
de CAT IV 600V lors de l’utilisation des ls de test ou des accessoires fournis avec
le multimètre. La catégorie de mesure (CAT) et la tension nominale du système sont
limitées par le composant à plus faible capacité du système lors de l’utilisation des
ls de test ou des accessoires non fournis avec le compteur.

• Vérier les ls de test ou l’accessoire avant de les utiliser. Ils doivent être propres
et secs et l’isolation doit être en bon état. Ne pas utiliser le l de test si la gaine
isolante intérieure de couleur contrastée est visible.

• Utiliser cet appareil exclusivement pour l’emploi prévu par le fabricant, comme
décrit dans le présent manuel. Toute autre utilisation risque de compromettre la
protection offerte par l’appareil.

Le non-respect de ces avertissements peut entraîner des blessures graves,
voire mortelles.

Danger de décharge électrique:

• Ne pas appliquer plus que la tension nominale entre deux bornes d’entrée ou entre
une borne d’entrée et une prise de terre.

• Garder les mains et les doigts sous les barrières sur les ls de test et sur le boîtier
du compteur à pince.

Le non-respect de ces avertissements peut entraîner des blessures graves,
voire mortelles.

Danger de décharge électrique:

• Ne pas utiliser avec le boîtier ouvert.

• Avant d’ouvrir le boîtier, retirer les ls de test du circuit et mettre l’appareil
hors tension.

Le non-respect de ces avertissements peut entraîner des blessures graves,
voire mortelles.

30

CMF-110 • CMF-118

Informations importantes de sécurité (suite)

Danger de décharge électrique:

• Couper et condamner l’alimentation du circuit contrôlé, sauf pour les mesures
de tension, d’intensité et de fréquence. Vérier que tous les condensateurs sont
déchargés. Il ne doit y avoir aucune tension.

• Régler le sélecteur et raccorder les ls de mesure comme il se doit pour la mesure
à effectuer. Des réglages ou des connexions inexactes peuvent entraîner des
mesures inexactes ou endommager l’appareil.

• L’utilisation de cet appareil à proximité de matériel émettant un brouillage
électromagnétique peut produire des mesures instables ou erronées.

Le non-respect de ces avertissements peut entraîner des blessures graves,
voire mortelles.

Danger de décharge électrique:

• Ne pas changer de fonction de mesure alors que les ls de mesure sont raccordés à
un circuit ou composant.

Le non-respect de ces précautions peut entraîner des blessures et des dommages
de l’appareil.

Danger de décharge électrique:

• Ne pas tenter de réparer cet appareil. Il ne contient aucune pièce réparable par
l’utilisateur.

• Ne pas exposer l’appareil à des températures extrêmes ou à une forte humidité.
Voir «Caractéristiques».

Le non-respect de ces précautions peut entraîner des blessures et des dommages
de l’appareil.

31

Identication

7

6

5

4

3

8

2

1

1. Bobine Rogowski - La bobine de mesure du multimètre à pince exible

2. Verrou de pince – Tourner la molette dans le sens antihoraire pour déverrouiller la
pince; tourner dans le sens horaire pour verrouiller la pince.

3. Écran ACL - Afche les données de mesure et les modes de fonction

4. «HOLD »/ - Appuyer pour ALLUMER/ÉTEINDRE le mode de maintien.
Tenir enfoncé pour ALLUMER/ÉTEINDRE l’appareil.

5. « » et «INRUSH» - Appuyer pour ALLUMER/ÉTEINDRE le rétroéclairage. Tenir
enfoncé pendant 2secondes pour ALLUMER/ÉTEINDRE le mode de mesure du
courant d’appel

6.«RANGE» et «Hz» - Appuyer pour alterner entre 30,00A/300,0A/3000A/Auto;
le mode par défaut est Auto

7. Sélecteur de courant et de plage: Mettre à A pour la mesure du courant, à V pour
la mesure de la tension CA ou à Ω pour la mesure de la résistance.

8. Entrée de mesure de tension et de résistance:

La mesure maximale de tension CA est 600V et la résistance maximale est 60MΩ

Symboles sur l’appareil

32

Double isolation Piles déchargées

Mise à la terre CA/CC

Avertissement Danger de haute tension

CA

CC

Figure 1

Conforme aux normes de
l’Union européenne

Certication de la norme
ETL

Icônes de l’afcheur

CMF-110 • CMF-118

Symbole

INRUSH Mesure du courant d’appel de

Description

80ms

Avertisseur

Piles déchargées

Figure 2

Symbole

Unit

APO

Description

A, Hz, V, Ω, kΩ, MΩ

Arrêt automatique

Rétention des
données

33

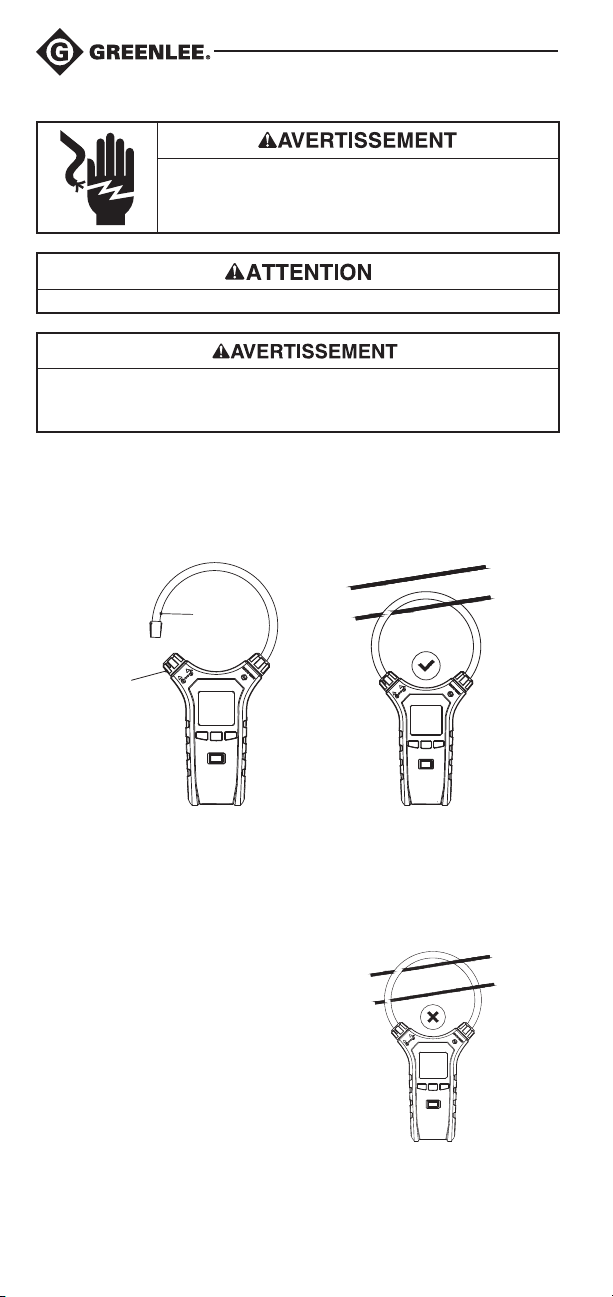

Fonctionnement

Danger de décharge électrique:
Le contact avec des circuits sous tension peut provoquer des

blessures graves, voire mortelles.

Garder les mains à l’écart de la bobine Rogowski et du conducteur à mesurer.

Débrancher toutes les alimentations électriques de l’appareil avant la mesure. Lors de
la mesure des conducteurs non isolés, ne pas mettre sous tension le l à tester avant
que le multimètre agrippe solidement le l avec la pince.

1. Éteindre le multimètre à pince ainsi que le conducteur à mesurer.

2. Déverrouiller la pince selon la Figure3

3. Utiliser la tête de mesure pour entourer le conducteur à mesurer et la verrouiller en
place. (Un seul l peut être testé à la fois; Voir la Figure4)

1

2

Figure 3 Figure 4

4. Allumer le multimètre à pince et ajuster la coulisse pour mesurer le courant,
puis mettre sous tension le conducteur à mesurer.

5. Lire la valeur afchée sur l’écran ACL. Si le courant à mesurer dépasse
la plage, OL apparaît sur l’écran ACL. Veuillez choisir la plage appropriée.
(30,00A/300,0A/3000A)

6. Exemples de fonctionnement inapproprié:

a. Ne pas tester plus d’un conducteur à la fois,

tel qu’illustré à la Figure5

b. Ne pas tenter de tordre, de plier ou d’enrouler la

bobine du CMF-110/118, tel qu’illustré aux
Figures6, 7 et 8.

c. Ne pas tenter de tirer ou de forcer sur la bobine

du CMF-110/118

Figure 5

34

Fonctionnement (suite)

CMF-110 • CMF-118

Figure 6

Figure 8

Figure 7

35

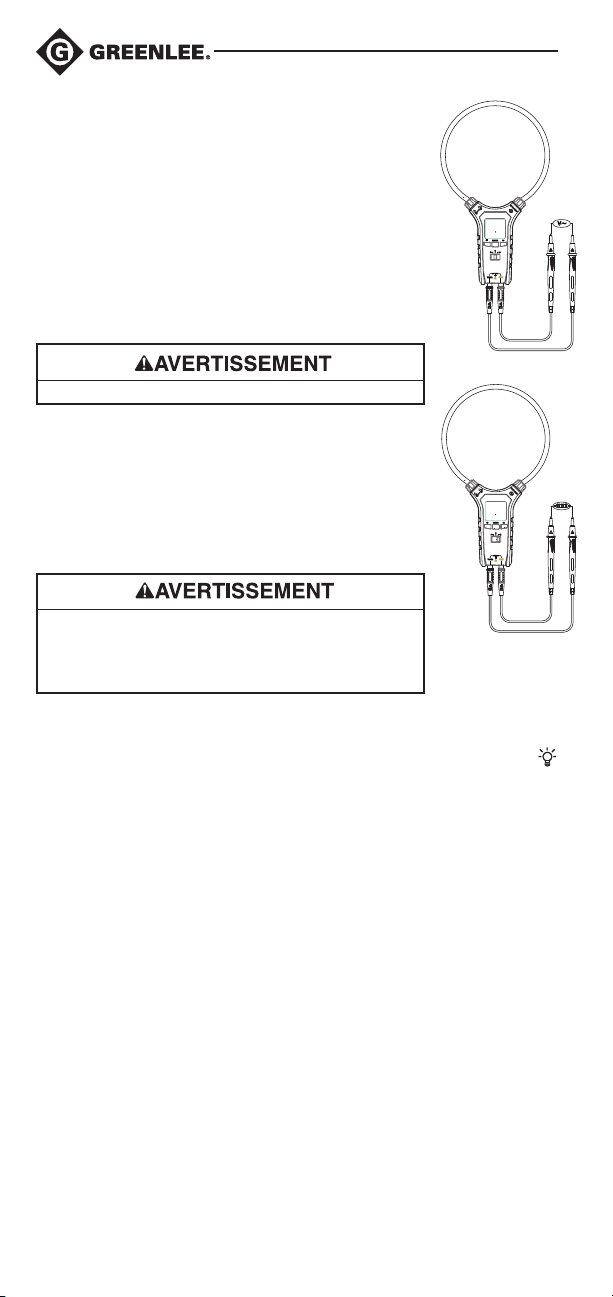

Fonctionnement (suite)

Mesure de tension CA et de fréquence

1. Insérer le l de test noir dans la prise COM et le l de test

rouge dans la prise V.

2. Mettre le sélecteur de fonction à la positionV

3. Tenir le bouton RANGE enfoncé pour allumer le mode de mesure

de la fréquence, sinon passer à l’étape4.

4. Brancher les ls de test à la tension à tester (Figure9);
le multimètre choisira automatiquement la plage. L’afchage principal
indiquera la valeur efcace de la tension CA et l’afchage auxiliaire
indiquera la valeur de la fréquence.

Ne pas entrer plus de 600V CA.

Mesure de résistance

1. Insérer le l de test noir dans la prise COM et le l de test rouge
dans la prise V

2. Mettre le sélecteur de fonction à la positionΩ

3. Brancher les ls de test à la résistance à tester (Figure10);
le multimètre choisira automatiquement la plage. L’afchage
principal indiquera la valeur de la résistance.

Avant de mesurer, veuillez débrancher l’alimentation électrique
et décharger complètement tous les condensateurs. Le résultat
sera plus précis si la résistance est séparée du circuit en
entier.

Figure 9

Figure10

Arrêt automatique

Lors de la mesure, s’il n’y a aucun fonctionnement pendant 10minutes, le multimètre
s’éteindra automatiquement an d’économiser de l’énergie. Appuyer sur les boutons
et RANGE en même temps pour ALLUMER/ÉTEINDRE la fonction APO. La fonction APO
est active par défaut.

36

CMF-110 • CMF-118

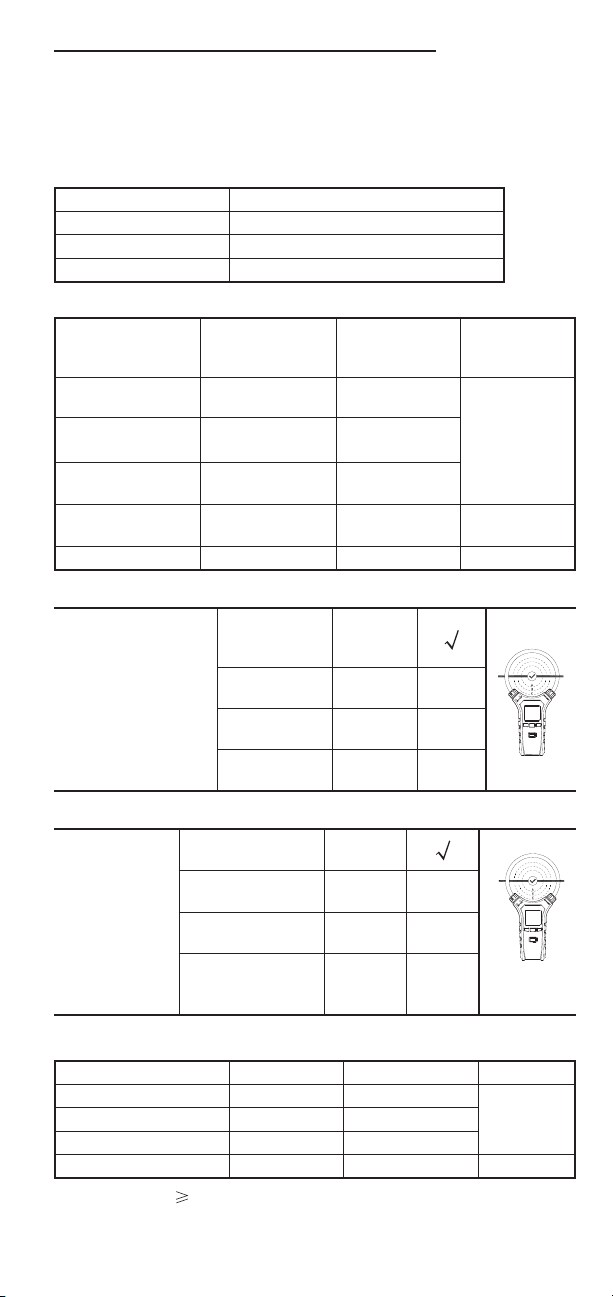

Mesures types et précision

Spécications de la précision électrique

Le coefcient de température est 10% de précision par °C de différence avec 18°C
entre 0°C et 18°C ainsi qu’avec 28°C entre 28°C et 50°C.

Précision ± (%lecture+un montant xe)
Température 23° C±5° C
Humidité ≤ 80% HR
Coefcient de température 0,1x (précision)/°C

(1) Mesure du courant alternatif pour CMF-110/118

RégionA

Région B

Région C

Protection
contre les
surcharges

Précision lors
de la mesure en
position centrée.

Voir la
Figure12.

–

Figure 11

Plage Résolution

30,00A 0,01A ±(3%+0,05A)

300,0A 0,1A ±(3%+0,5A)

3000A 1A ±(3%+5A)

Mesure du courant
d’appel

Bande passante 45Hz-500Hz – –

Précision (CMF-110)

Précision réduite lors de
la mesure en dehors de
l’emplacement optimal
de mesure (quand aucun
autre champ électrique
ou magnétique n’existe)

Plage de mesure:
0,50A-3000A

Centre pour
mesure
optimale

15mm (0,6po)
du centre

25mm (1,0po)
du centre

35mm (1,4po)
du centre

Précision (en
position centrée)

Pour référence
seulement

± (3%+5)

Ajouter
2,0%

Ajouter
2,5%

Ajouter
3,0%

Précision (CMF-118)

Précision réduite
lors de la mesure
en dehors de
l’emplacement
optimal de
mesure (quand
aucun autre
champ électrique
ou magnétique
n’existe)

2) Mesure de la tension CA pour CMF-110/118

Plage Résolution Précision Description
6,000V 0,001V ±(1,2%+0,003V)

600,0V 0,1V ±(1,2%+0,3V)
Bande passante 45Hz-500Hz – –

Impédance d’entrée 1OMΩ

Centre pour mesure
optimale

35mm (1,4po)

50mm (2,0po)

60mm (2,4po)

±
(3%+5)

Ajouter
1,0%

Ajouter
1,5%

Ajouter
2,0%

RégionA

Région B

RégionC

Figure12

600VCA60,00V 0,01 V ±(1,2%+0,03V)

37

Mesures types et précision (suite)

3) Mesure de la résistance pour CMF-110/118 (Ω)

Plage Résolution Précision

6,000kΩ 0,001kΩ ±(1,2%+3Ω)
60,00kΩ 0,01kΩ ±(1,2%+30Ω)
600,0kΩ 0,1kΩ ±(1,2%+300Ω)
6,000MΩ 0,001MΩ ±(1,2%+3 kΩ)
60,00MΩ 0,01MΩ ±(1,2%+30 kΩ)

4) Mesure de fréquence pour CMF-110/118 (Hz)

Plage Résolution Précision

20Hz-30kHz 0,1Hz ±1%+0,2Hz 600VCA

Protection contre
les surcharges

600VCA

Protection contre
les surcharges

Caractéristiques

Écran ACL: Maximum afché est 3000
Indicateur de surcharge: «OL» ou «-OL» sera afché
Indicateur de décharge des piles:
Fréquence d’échantillonnage: 3 fois par seconde
Type de capteur: Bobine Rogowski
Résistance aux impacts: Le multimètre peut être échappé d’une hauteur de 2mètres
Taille de la pince: Le CMF-110 possède une bobine de 25,4cm (10po). Le CMF-118

possède une bobine de 45,7cm (18po)

Effet de champ électromagnétique: En présence d’une interférence électromagnétique,

le multimètre peut afcher une valeur erronée

Alimentation: 3 piles AAA 1,5V
Arrêt automatique: 10 minutes

Restrictions de fonctionnement

Conditions de fonctionnement: Usage intérieur
Hauteur maximale: 2000m
Sécurité: IEC61010-1, IEC61010-031, IEC61010-2-032, IEC61010-2-033, CAT IV 600V
Niveau de pollution: 2
Température et humidité

de fonctionnement: 0° C- 30° C (≤ 80%HR), 30° C - 40° C (≤ 75%HR),

Température et humidité d’entreposage: -20%° C - 60° C (≤ 80%HR)

38

40° C- 50° C (≤ 45%HR)

CMF-110 • CMF-118

Catégories de mesures

Ces dénitions sont dérivées de la norme internationale sur la sécurité pour la
coordination de l’isolation telle qu’elle s’applique à la prise de mesure, au contrôle et à
l’équipement de laboratoire. Ces catégories de mesures sont expliquées en détail par
la Commission électrotechnique internationale; consulter l’une de leurs publications:
CEI61010-1 ou CEI60664.

Catégorie de mesure II

Niveau local. Les appareils ménagers, l’équipement portable et les circuits dans
lesquels ils sont branchés. Certains exemples comprennent les lampes, télévisions et
longs circuits de dérivation.

Catégorie de mesure III

Niveau de distribution. Les machines installées de manière permanente et les circuits
dans lesquels elles sont câblées. Certains exemples comprennent des systèmes de con­voyeur et les panneaux de disjoncteur principal du système électrique d’un bâtiment.

Catégorie de mesureIV

Niveau d’alimentation primaire. Lignes aériennes et autres systèmes de câble. Certains
exemples comprennent les câbles, compteurs, transformateurs et autre équipement
extérieur appartenant à un service utilitaire.

Déclaration de conformité

Greenlee Tools, Inc. est certiée conformément à la norme ISO9001 (2000) pour nos
systèmes de gestion de la qualité.

L’instrument inclus a été vérié et/ou étalonné en utilisant un équipement dont la
traçabilité peut être prouvée par le National Institute for Standards and Technology (NIST).

Entretien

Danger de décharge électrique:
Avant d’ouvrir le couvercle ou le boîtier des piles, retirer les ls de test du circuit et

mettre l’appareil hors tension.
Le non-respect de cet avertissement peut entraîner des blessures graves,

voire mortelles.

a. La réparation et l’entretien du multimètre devraient être effectués par le personnel

d’entretien professionnel de Greenlee ou les départements autorisés.

b. Nettoyer périodiquement le boîtier du multimètre à l’aide d’un chiffon sec. Ne pas

utiliser d’agent abrasif ni de solvant.

Installation et remplacement des piles

Ce produit utilise 3piles AAA 1,5V. Veuillez installer ou remplacer les piles en suivant la
procédure ci-dessous:

a. Éteindre le multimètre et retirer les sondes
b. Retirer les vis du couvercle des piles, retirer le couvercle des piles et remplacer

les piles.

c. Après avoir installé les piles, replacer le couvercle des piles à l’aide des vis.

39

4455 Boeing Drive • Rockford, IL 61109-2988 • USA • 815-397-7070

An ISO 9001 Company • ©2019 Greenlee Tools, Inc.

USA

Tel: [phone]
Fax: [phone]

www.greenlee.com

Canada

Tel: [phone]
Fax: [phone]

International

Tel: [phone]
Fax: [phone]
