Gravity SP WMBS 30 W, SP WMBS 30 B Datasheet
GSPWMBS30B/W
150
100
120
85
10 x
6
5
C
4
6
7
8
A
B
112
195
65
8 x
7
150
100
120
85
50
65
75
10 x
6
10
3
5
C
D
4
6
7
8
A
B
A3
DWG NO.
TITLE:
REVISION
DO NOT SCALE DRAWING
MATERIAL:
DATE
SIGNATURE
NAME
DEBUR AND
BREAK SHARP
EDGES
FINISH:
UNLESS OTHERWISE SPECIFIED:
DIMENSIONS ARE IN MILLIMETERS
SURFACE FINISH:
TOLERANCES:
LINEAR:
ANGULAR:
Q.A
MFG
APPV'D
CHK'D
DRAWN
112
150
100
120
85
50
10 x
6
3
2
1
5
C
4
6
7
8
A
B
C
6
7
8
A
B

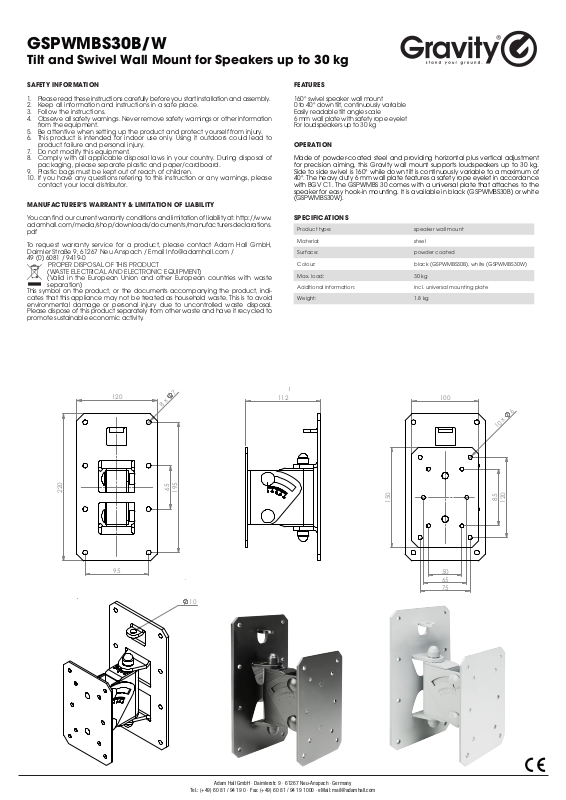

Tilt and Swivel Wall Mount for Speakers up to 30 kg
SAFETY INFORMATION
1. Please read these instructions carefully before you start installation and assembly.
2. Keep all information and instructions in a safe place.
3. Follow the instructions.
4. Observe all safety warnings. Never remove safety warnings or other information
from the equipment.
5. Be attentive when setting up the product and protect yourself from injury.
6. This product is intended for indoor use only. Using it outdoors could lead to
product failure and personal injury.
7. Do not modify this equipment.
8. Comply with all applicable disposal laws in your country. During disposal of
packaging, please separate plastic and paper/cardboard.
9. Plastic bags must be kept out of reach of children.
10. If you have any questions refering to this instruction or any warnings, please
contact your local distributor.
MANUFACTURER’S WARRANTY & LIMITATION OF LIABILITY
You can find our current warranty conditions and limitation of liability at: http://www.
adamhall.com/media/shop/downloads/documents/manufacturersdeclarations.
pdf
To request warranty service for a product, please contact Adam Hall GmbH,
Daimler Straße 9, 61267 Neu Anspach / Email Info@adamhall.com /
49 (0) 6081 / 9419-0
PROPER DISPOSAL OF THIS PRODUCT
(WASTE ELECTRICAL AND ELECTRONIC EQUIPMENT)
(Valid in the European Union and other European countries with waste
separation)
This symbol on the product, or the documents accompanying the product, indi
cates that this appliance may not be treated as household waste. This is to avoid
environmental damage or personal injury due to uncontrolled waste disposal.
Please dispose of this product separately from other waste and have it recycled to
promote sustainable economic activity.
-
FEATURES
160° swivel speaker wall mount
0 to 40° down tilt, continuously variable
Easily readable tilt angle scale
6 mm wall plate with safety rope eyelet
For loudspeakers up to 30 kg
OPERATION
Made of powder-coated steel and providing horizontal plus vertical adjustment
for precision aiming, this Gravity wall mount supports loudspeakers up to 30 kg.
Side to side swivel is 160° while down tilt is continuously variable to a maximum of
40°. The heavy duty 6 mm wall plate features a safety rope eyelet in accordance
with BGV C1. The GSPWMBS 30 comes with a universal plate that attaches to the
speaker for easy hook-in mounting. It is available in black (GSPWMBS30B) or white
(GSPWMBS30W).
SPECIFICATIONS
Product type: speaker wall mount
Material: steel
Surface: powder coated
Colour: black (GSPWMBS30B), white (GSPWMBS30W)
Max. load: 30 kg
Additional information: incl. universal mounting plate
Weight: 1.8 kg
120
8 x
7
112
100
6
10 x
220
95
65
195
150
85
120
50
65
75
Tel.: (+49) 60 81 / 94 19 0 · Fax: (+49) 60 81 / 94 19 1000 · eMail: mail@adamhall.com
Adam Hall GmbH · Daimlerstr. 9 · 61267 Neu-Anspach · Germany
GSPWMBS30B/W
150
100
120
85
10 x
6
5
C
4
6
7
8
A
B
112
195
65
8 x
7
150
100
120
85
50
65
75
10 x
6
10
3
5
C
D
4
6
7
8
A
B
A3
DWG NO.
TITLE:
REVISION
DO NOT SCALE DRAWING
MATERIAL:
DATE
SIGNATURE
NAME
DEBUR AND
BREAK SHARP
EDGES
FINISH:
UNLESS OTHERWISE SPECIFIED:
DIMENSIONS ARE IN MILLIMETERS
SURFACE FINISH:
TOLERANCES:
LINEAR:
ANGULAR:
Q.A
MFG
APPV'D
CHK'D
DRAWN
112
150
100
120
85
50
10 x
6
3
2
1
5
C
4
6
7
8
A
B
C
6
7
8
A
B
Neig- und schwenkbare Wandhalterung für Boxen bis 30 kg
SICHERHEITSHINWEISE
1. Bitte lesen Sie diese Bedienungsanleitung sorgfältig, bevor Sie mit der Montage
und dem Aufbau beginnen.
2. Bewahren Sie alle Informationen und Anleitungen an einem sicheren Ort auf.
3. Folgen Sie den Anleitungen.
4. Beachten Sie stets alle Sicherheitshinweise. Entfernen Sie niemals Sicherheitshin
weise oder andere Informationen von dem Produkt.
5. Seien Sie beim Aufbauen des Produkts aufmerksam und schützen sich vor
Verletzungen.
6. Dieses Produkt ist ausschließlich für den Einsatz in Innenräumen bestimmt.
Der Einsatz im Außenbereich kann zu Schäden am Produkt und zu Personen
schäden führen.
7. Nehmen Sie keine Veränderungen an diesem Produkt vor.
8. Beachten Sie bei der Entsorgung die in Ihrem Land geltenden Gesetze.
Trennen Sie bei der Entsorgung bitte Kunststoff und Papier bzw. Kartonagen
voneinander.
9. Kunststoffbeutel müssen außer Reichweite von Kindern aufbewahrt werden.
10. Falls Sie Fragen zu dieser Anleitung oder zu den Sicherheitshinweisen haben,
wenden Sie sich bitte an Ihren Fachhändler/Vertrieb.
HERSTELLERGARANTIE & HAFTUNGSBESCHRÄNKUNG
Unsere aktuellen Garantiebedingungen und Haftungsbeschränkung finden Sie
unter: http://www.adamhall.com/media/shop/downloads/documents/
manufacturersdeclarations.pdf
Im Service Fall wenden Sie sich bitte an Adam Hall GmbH, Daimlerstraße 9, 61267
Neu Anspach / E-Mail Info@adamhall.com / +49 (0)6081 / 9419-0
KORREKTE ENTSORGUNG DIESES PRODUKTS
(Gültig in der Europäischen Union und anderen europäischen Ländern mit
Mülltrennung) Dieses Symbol auf dem Produkt oder dazugehörigen Doku
menten weist darauf hin, dass das Gerät am Ende der Produktlebenszeit
nicht zusammen mit dem normalen Hausmüll entsorgt werden darf, um Umweltoder Personenschäden durch unkontrollierte Abfallentsorgung zu vermeiden.
Bitte entsorgen Sie dieses Produkt getrennt von anderen Abfällen und führen
es zur Förderung nachhaltiger Wirtschaftskreisläufe dem Recycling zu. Als Privat
kunde erhalten Sie Informationen zu umweltfreundlichen Entsorgungsmöglichkeiten über den Händler, bei dem das Produkt erworben wurde, oder über die
entsprechenden regionalen Behörden. Als gewerblicher Nutzer kontaktieren Sie
bitte Ihren Lieferanten und prüfen die ggf. vertraglich vereinbarten Konditionen
zur Entsorgung der Geräte. Dieses Produkt darf nicht zusammen mit anderen
gewerblichen Abfällen entsorgt werden.
120
7
-
-
8 x
220
65
195
FEATURES
160° schwenkbare Wandhalterung für Lautsprecher
Stufenlos einstellbare Abwärtsneigung bis 40°
Leicht lesbare Neigungswinkel-Skala
6 mm starke Wandplatte mit Safety-Öse
Für Lautsprecher bis 30 kg
BEDIENUNG
Dieser Gravity-Wandhalter ist aus pulverbeschichtetem Stahl, trägt Lautsprecher
bis 30 kg und lässt sich horizontal wie vertikal präzise ausrichten. Der Schwenk
beeich ist 160° weit, die Abwärtsneigung des Lautsprechers ist bis 40° stufenlos
justierbar. Die Wandplatte ist massive 6 mm stark und gemäß BGV C1 mit einer Öse
für Sicherungsseile ausgestattet. Der GSPWMBS 30 wird mit einer Universal-Halte
platte für den Lautsprecher geliefert, die ein bequemes Einhängen ermöglicht. Der
Wandhalter ist in schwarz (GSPWMBS30B) oder weiß erhältlich (GSPWMBS30W).
SPEZIFIKATIONEN
Produktart: Boxenwandhalter
Material: Stahl
Oberäche: Pulverbeschichtet
Farbe: schwarz (GSPWMBS30B), weiß (GSPWMBS30W)
Max. Belastbarkeit: 30 kg
Zusatzinformationen: mit universaler Montageplatte
Gewicht: 1,8 kg
-
-
112
100
150
10 x
85
-
-
6
120
95
Tel.: (+49) 60 81 / 94 19 0 · Fax: (+49) 60 81 / 94 19 1000 · eMail: mail@adamhall.com
Adam Hall GmbH · Daimlerstr. 9 · 61267 Neu-Anspach · Germany
50
65
75
