zu Best.-Nr. 9349
BAUANLEITUNG
NEMESIS
RC-Elektro-Motorflugmodell für 2 LiPo-Zellen mit ca. 850 mAh
Es wird eine HoTT-Fernsteuerung mit 3 Funktionen benötigt
GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY
Änderungen vorbehalten! Keine Haftung für Druckfehler! Ident-Nr.0062571 03/2012
1
Bitte unbedingt die Sicherheitshinweise im Anhang dieser Bauanleitung beachten. Sofern das
Modell an eine andere Person weitergegeben wird, muss die komplette Bedienungsanleitung
zur Beachtung weitergegeben werden.
Allgemeines
Das Modell NEMESIS ist ein kleines aber sehr schnelles Semiscale-Modell im
Maßstab 1:10. Das Modell ist weitgehend vorgearbeitet. Die nachfolgend
beschriebenen Bauschritte sind jedoch mit größter Sorgfalt auszuführen, damit ein
sicherer und erfolgreicher Einsatz des Modells gewährleistet ist. Das Fluggewicht
darf nicht über 400 g liegen.
Technische Daten
Spannweite ca. 640 mm
Länge ü.a. ca. 565 mm
Tragflächeninhalt ca. 7,3 dm²
Höhenleitwerksinhalt ca. 1,3 dm²
Gesamtflächeninhalt ca. 8,6 dm²
Gesamtflächenbelastung ca. 35 g/dm²
Fluggewicht ca. 300 g
Empfohlenes Zubehör (nicht enthalten)
MX-10 COMPUTERSYSTEM 2,4 GRAUPNER HoTT Best.-Nr. 33110
Ladegerät ULTRAMAT 8 Best.-Nr. 6411
LiPo-Akku 30C 2/850 7,4V BEC Best.-Nr. 7621.2BEC
Ladekabel BEC Best.-Nr. 3037
3 Stück Servos DES 261 BB Best.-Nr. 7903.lose
BRUSHLESS CONTROL 18 Best.-Nr. 7232
GRAUPNER INLINE 400 8,4 V Best.-Nr. 6531
Erforderliche Werkzeuge und Klebstoffe (nicht enthalten)
Sekundenkleber Best.-Nr. 5821
Aktivator für Sekundenkleber Best.-Nr. 953.150
Balsamesser Best.-Nr. 980
Weiterhin wird benötigt: Schraubendreher, Flachzange, Seitenschneider,
Sechskantstiftschlüssel SW 1,5, Gabelschlüssel SW 8, Lötgerät Zellstoffpapier,
Schutzhandschuhe, Schutzbrille.
Bauanleitung
Bitte lesen Sie vor Baubeginn die Bauanleitung durch, sodass Sie einen Überblick
über den Ablauf des Zusammenbaus erhalten. Entnehmen Sie die jeweils
notwendigen Bauteile aus den Klarsichtverpackungen und legen Sie sich die
notwendigen Werkzeuge und Klebstoffe für eine Baustufe bereit. Beim
Zusammenbau immer auf eine saubere, glatte Unterlage achten oder auf einer
Schaumstoffunterlage arbeiten. Sekundenkleber mit Aktivator als Klebstoff
verwenden. Am besten eine Seite der Klebeverbindung mit Klebstoff versehen und
die Gegenseite mit Aktivator besprühen. Besonders darauf achten, dass kein
Restklebstoff an Ihre Hände oder auf die Oberfläche des Modells gelangt, deswegen
nicht zu viel Klebstoff verwenden. Nötigenfalls überschüssigen Klebstoff sofort mit
Zellstoffpapier abwischen.
GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY
Änderungen vorbehalten! Keine Haftung für Druckfehler! Ident-Nr.0062571 03/2012
2
Achtung: Sekundenklebstoff darf keinesfalls mit Körperteilen in Verbindung
kommen oder in Ihre Augen gelangen, wir empfehlen deshalb bei der
Anwendung eine Schutzbrille zu tragen. Den Klebstoff für Kinder unerreichbar
aufbewahren. Verwenden Sie aus Sicherheitsgründen ausschließlich den oben
genannten Klebstoff.
Das Rumpfmodul
Zuerst die fertigungstechnisch bedingten Ränder vom Rumpfmodul (1) und
Seitenleitwerk (3) abtrennen. Hinweis: Für diesen Arbeitsgänge unbedingt eine neue
Messerklinge verwenden. Die Ruderspalte von Quer- und Höhenruder austrennen
ebenso die Motorkühlöffnung und die Durchführungsöffnung für die
Querruderservokabel. Alle Ruder durch mehrmaliges Auf-und Abbiegen leichtgängig
machen. Die überstehenden ABS-Zapfen an der Flächenunterseite abtrennen.
Den Servohebel des Höhenruderservos gemäß Abbildung kürzen und aufbohren.
Die Gestängeaufnahme (7) mit Stoppmutter (8) so aufschrauben, dass sich die
Gestängeaufnahme noch leicht auf dem Servohebel drehen lässt. Den Gewindestift
(9) aufschrauben. Mittels Servotester (Best.-Nr. 764) oder RC-Anlage das
Höhenruderservo auf Neutralstellung bringen und den Servohebel aufschrauben.
GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY
Änderungen vorbehalten! Keine Haftung für Druckfehler! Ident-Nr.0062571 03/2012
3
Das Höhenruderservo probeweise einsetzen und die Durchführungsbohrung für die
Höhenruderanlenkung (5) aussparen. Dazu die Anlenkung selbst oder besser einen
Dorn verwenden und die Rumpfwand im richtigen Winkel durchstoßen.
Wenn die Höhenruderanlenkung freigängig ist, das Ruderhorn (6) und das Servo
einkleben. Achtung: Keinesfalls zum Einkleben aller Servos dünnflüssigen
Sekundenklebstoff verwenden, da dieser u. U. in die Servos gelangt und diese
blockiert. Vor und nach dem Einbau der Servos einen Funktionstest
durchführen. Wenn alles stimmt den Gewindestift in Gestängeaufnahme (7) mit
einem Stiftschlüssel SW 1,5 fest anziehen und das Ruderhorn (6) einkleben.
Überstehendes Gestänge (5) abtrennen.
Die hintere Rumpfabdeckung (2) und das Seitenleitwerk (3) exakt mittig und in der
Längsachse des Rumpfes aufkleben. Aufgrund der hohen Fluggeschwindigkeit des
Modells wirkt sich ein fehlerhaft aufgeklebtes Seitenleitwerk sehr negativ aus.
Hinweis: Damit noch ein Nachjustieren möglich ist bei diesem Klebevorgang den
Aktivator erst zum Schluss aufsprühen. Die exakte Ausrichtung kann durch
Anviseren des Modells von vorne geprüft werden.
GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY
Änderungen vorbehalten! Keine Haftung für Druckfehler! Ident-Nr.0062571 03/2012
4

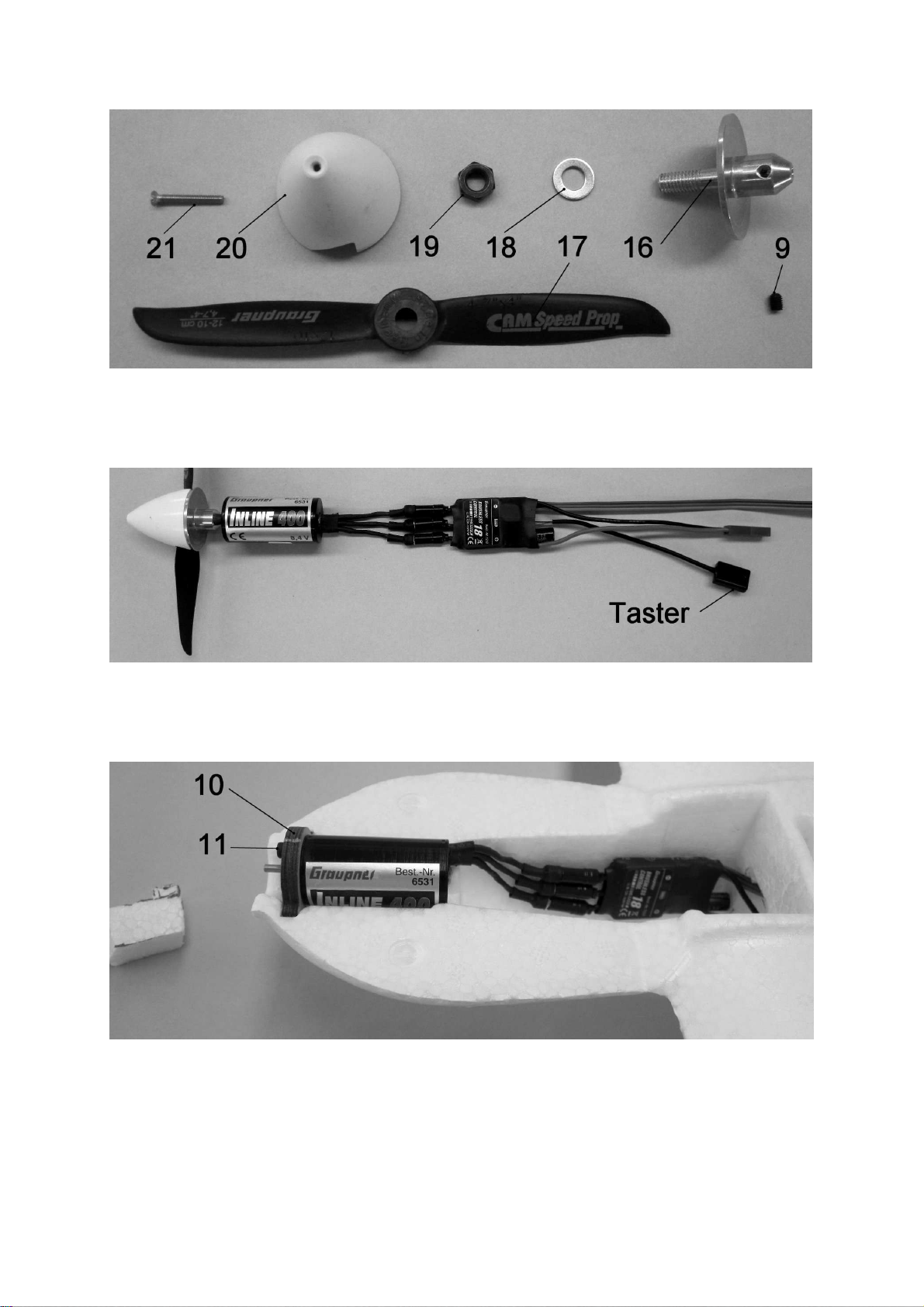

Die Abbildung zeigt die Einzelteile des Spinners und die Luftschraube. Die Mutter
(19) mit Schlüssel SW 8 festziehen. Teil (16) später bis zum Anschlag auf die
Motorwelle schieben und Gewindestift fest anziehen.
Die Abbildung zeigt den kompletten Antriebsstrang, den Regler direkt oder mit G 3,5
Steckverbindung (nicht enthalten) an den Motorzuleitungen anlöten. Wenn die
Laufrichtung, in Flugrichtung rechts, stimmt den Taster vom Regler abziehen.
Für die LiPo-Batterie und das Empfängeranschlusskabel im Hauptspant eine
passende Öffnung aussparen. Auf der Abbildung ist links das entnommene
SOLIDPOR®-Teil erkennbar. Den Motor mit den Schrauben (11) auf den Motorspant
(10) schrauben, die Schrauben fest anziehen, dann den Spant einkleben. Alle Klebespalte mit Klebstoff füllen und den Motor hinten an den Kontaktflächen zum Rumpf
GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY
Änderungen vorbehalten! Keine Haftung für Druckfehler! Ident-Nr.0062571 03/2012
5
verkleben. Den Regler mit Klebstoff an der Rumpfseitenwand fixieren.

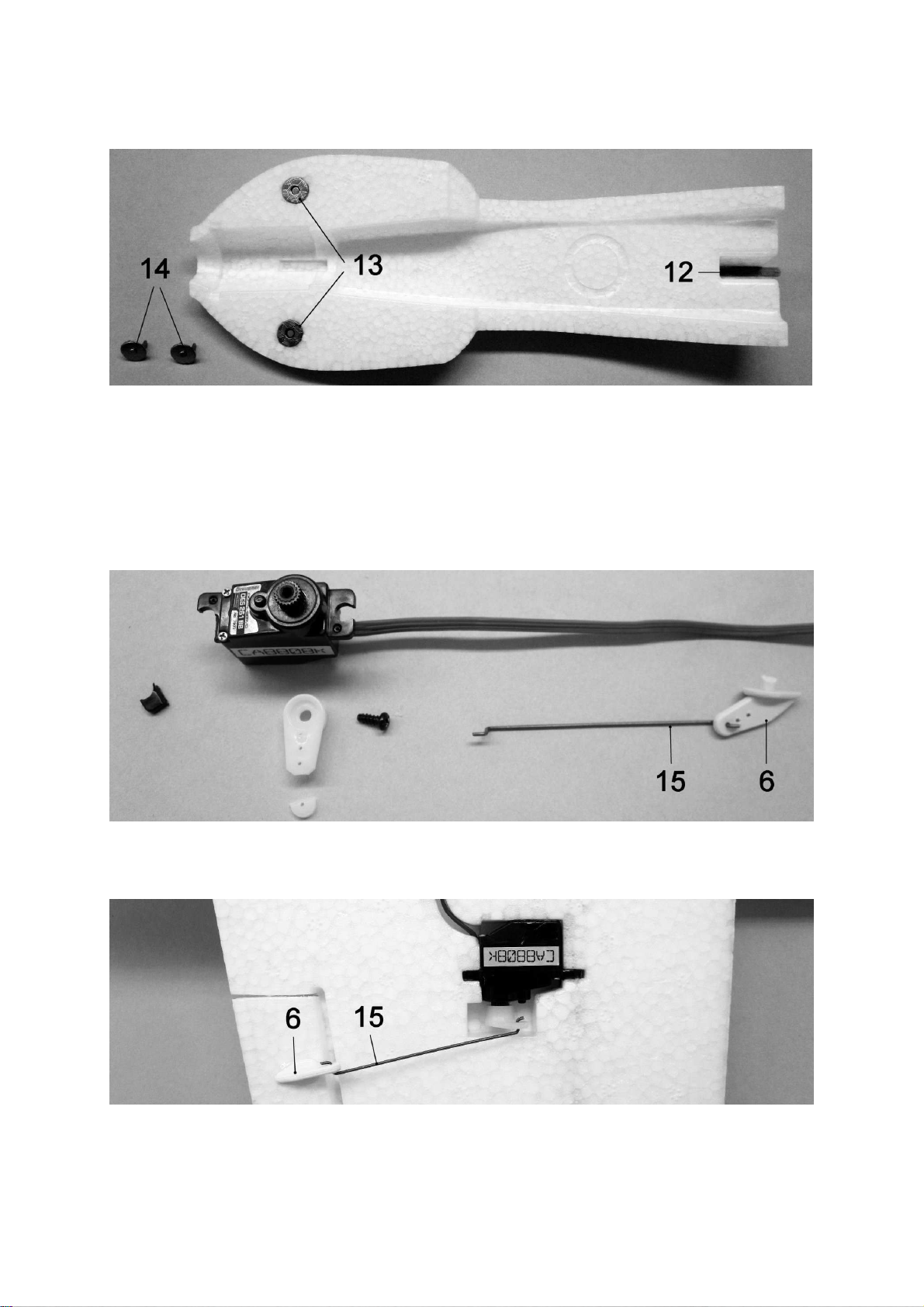

Die Abbildung zeigt die vordere Rumpfabdeckung (4) mit den
Befestigungselementen (12) bis (14). Die Magnete (13) bündig mit der Oberfläche
einkleben, Dübel (12) einkleben. Die Gegenplatten probeweise in den Rumpf
eindrücken jedoch noch nicht einkleben. Die Magnete (13) mit dünner PVC-Folie
abdecken und die Gegenplatten (14) aufsetzen. Klebstoff in die entsprechenden
Aussparungen im Rumpf geben und die Gegenplatten mit Aktivator besprühen, dann
die Rumpfabdeckung aufsetzen und festdrücken.
Die Abbildung zeigt das zum Einbau vorbereitete rechte Querruderservo mit
Anlenkungsteilen (6) und (15). Den unteren Teil der Befestigungslasche abtrennen.
Die Abbildung zeigt das eingeklebte linke Querruderservo, der Servohebel steht in
Neutrallage jeweils ca. 10° nach vorne.
GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY
Änderungen vorbehalten! Keine Haftung für Druckfehler! Ident-Nr.0062571 03/2012
6
Die RC-Installation
Den GR-12 HoTT-Empfänger im Rumpfende des Modells platzieren und später mit
Schaumstoff fixieren. Wir empfehlen folgende Empfängerbuchsenbelegung: Den
Drehzahlregler in Buchse 1 einstecken, linkes Querruderservo in Buchse 2,
Höhenruderservo in Buchse 3, rechtes Querruderservo in Buchse 5 einstecken.
Achtung: Mit dem Schließen der BEC-Steckerverbindung, wie auf dem
nachfolgenden Foto zu sehen, wird der Empfänger eingeschaltet. Von diesem
Moment ab die Luftschraube keinesfalls berühren. Den GR-12 HoTT Empfänger
gemäß Handbuch der RC-Anlage zum Sender binden.

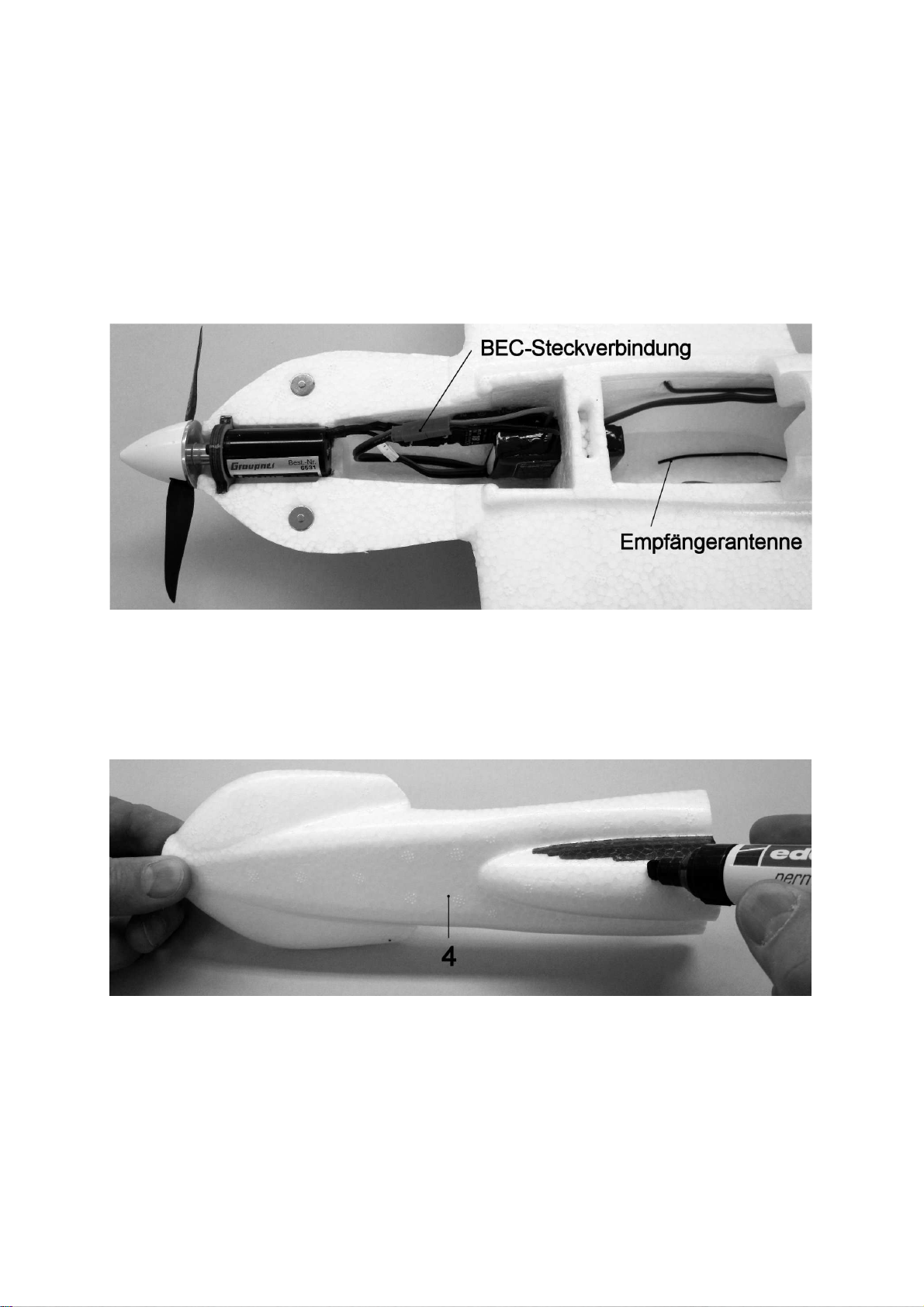

Die Abbildung zeigt den offenen Batterieraum und die eingeschobene Batterie, die
BEC-Steckverbindung ist geschlossen. Die Empfängerantenne mit Klebeband
fixieren.
Die Dekorelemente
Die Oberfläche des Modells keinesfalls überschleifen, das Modell verliert dadurch an
Festigkeit und verschmutzt sehr leicht. Damit Sie keinen Lack benötigen die
Kabinenhaube mit einem schwarzen Faserstift lackieren.
Die bereits ausgestanzten Dekorelemente (22) vom Bogen am besten mit der Spitze
des Balsamessers einzeln ablösen gemäß der Abbildung auf dem
Verpackungskarton aufkleben und fest andrücken.
GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY
Änderungen vorbehalten! Keine Haftung für Druckfehler! Ident-Nr.0062571 03/2012
7

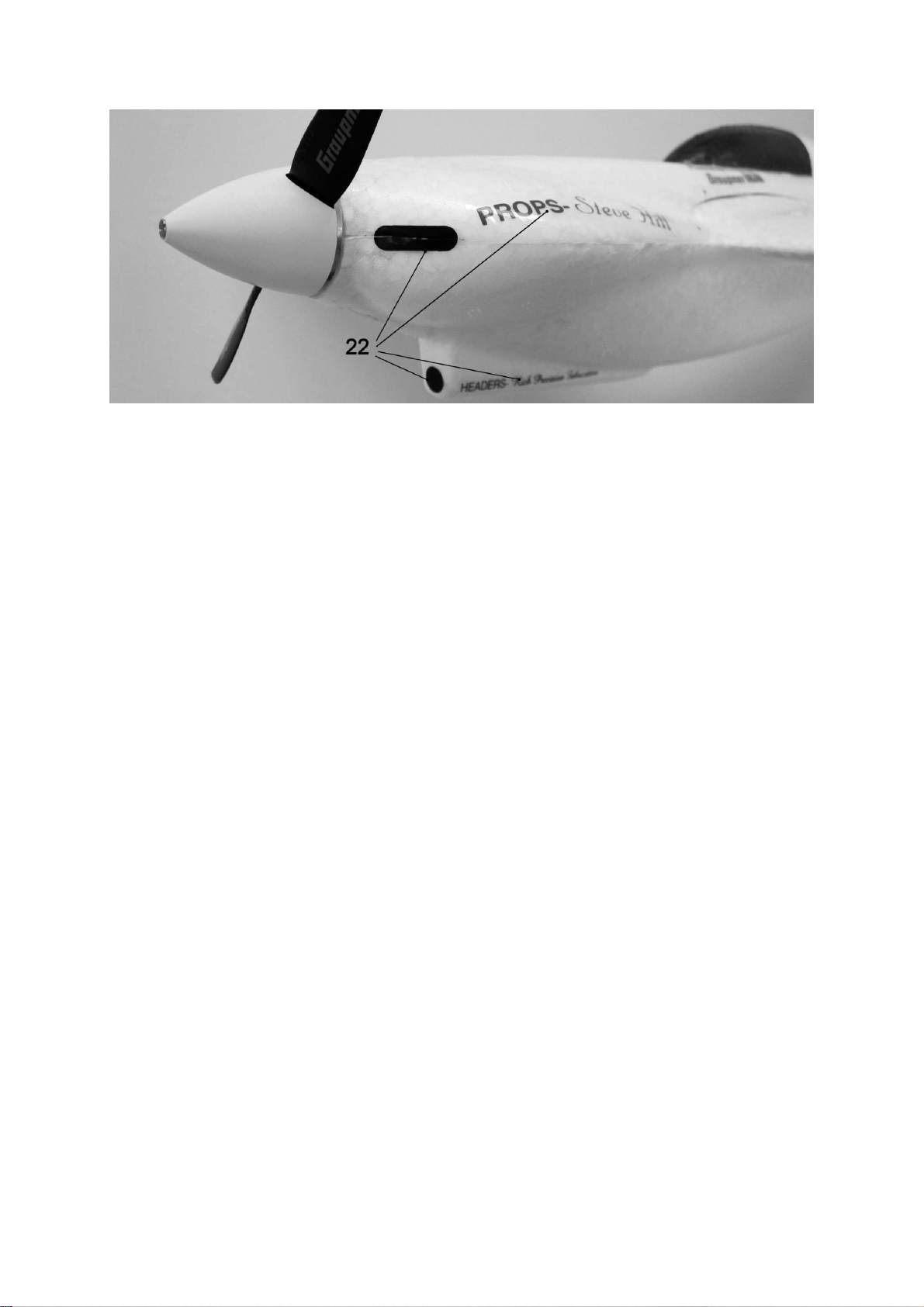

Die Abbildung zeigt die Rumpfnase mit aufgeklebten Dekorelementen (22) Die
beiden Elemente auf der Trennlinie vom Rumpfmodul zur Abdeckung, die die
Kühllufteinlässe des Originals darstellen nach dem Aufkleben mit dem Balsamesser
durchtrennen.
Der Rudercheck
Nötigenfalls über das Menü Servoumkehr die Servolaufrichtung ändern. Empfohlene
Ausschläge jeweils innen an Ruderendkante gemessen, Querruder 8 mm nach oben
und 4 mm nach unten, Höhenruder je 3 mm
Auswiegen
Das Auswiegen erfolgt in flugfertigem Zustand, jedoch mit ausgesteckter LiPoBatterie. Der Schwerpunktbereich liegt bei 35 bis 40 mm hinter der
Tragflächenvorderkante. Die Batterie dazu entsprechend verschieben. Die
Schwerpunktlage wird geprüft, indem das Modell im Schwerpunktbereich unterhalb
der Tragfläche mit zwei Fingern unterstützt wird. Das Modell soll dann waagrecht
auspendeln. Unter der Tragfläche ist der 40 mm Punkt jeweils durch eine Markierung
gekennzeichnet.
Fliegen
Das fertig gebaute Modell mit neutral eingestellten Rudern an einem windstillen oder
schwachwindigen Tag einfliegen. Eine freie Rasenfläche ist als Gelände optimal
geeignet. Das Modell per Handstart exakt gegen die Windrichtung mit viel
Schwung leicht nach oben (ca. 15°) starten. Nach dem Start das Modell zuerst mit
minimalen Quer- und Höhenruderkorrekturen auf eine geradlinige Flugbahn steuern.
Die Landung exakt gegen die Windrichtung mit abgeschaltetem Motor durchführen.
GRAUPNER Modellbau wünscht Ihnen viele schöne Flüge mit dem neuen
Flugmodell
NEMESIS
GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY
Änderungen vorbehalten! Keine Haftung für Druckfehler! Ident-Nr.0062571 03/2012
8
Stückliste
Teil
-Nr.
Bezeichnung An-
zahl
Werkstoff Abmessung in
mm
1 Rumpfmodul 1 SOLIDPOR® Fertigteil
2 Hintere Rumpfabdeckung 1 SOLIDPOR® Fertigteil
3 Seitenleitwerk 1 SOLIDPOR® Fertigteil
4 Vordere Rumpfabdeckung 1 SOLIDPOR® Fertigteil
5 Höhenruderanlenkung 1 Stahl Ø 0,8x110
6 Ruderhorn 3 ABS Fertigteil
7 Gestängeaufnahme 1 Stahl Fertigteil
8 Stoppmutter 1 Polyamid M2 Fertigteil
9 Gewindestift 1 Stahl M3x4 Fertigteil
10 Motorspant 1 Buchensperrholz Laserteil 4
11 Zylinderkopfschraube 2 Stahl M2,6x6
12 Dübel 1 Buche Ø 4x25
13 Magnet 2 NdFeB Ø10 Fertigteil
14 Gegenplatte 2 Stahl Ø10 Fertigteil
15 Querruderanlenkung 2 Stahl Ø 0,8x60
16 Spinnerbasisscheibe 1 Aluminium Ø 28 Fertigteil
17 CAM SPEED PROP 1 Kunststoff 120x100
18 Unterlegscheibe 1 Stahl Ø 9x5x1
19 Mutter 1 Stahl M 5
20 Spinnerkappe 1 ABS Fertigteil
21 Senkkopfschraube 1 Stahl M 2x16
22 Dekorelement 39 Klebefolie Zuschnitt
Ersatzteile (nicht enthalten)
9349.14 Dekorbogen
1361.12x10 Luftschraube
6033.23 Spinner
GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY
Änderungen vorbehalten! Keine Haftung für Druckfehler! Ident-Nr.0062571 03/2012
9
Sicherheitshinweise
Für den Betrieb Ihres Flugmodells benötigen Sie eine gültige Haftpflichtversicherung, dies ist vom
Gesetzgeber so vorgeschrieben.
Vor dem Versuch der ersten Inbetriebnahme muss die gesamte Betriebs- bzw. Bauanleitung sorgfältig
gelesen werden. Sie alleine sind verantwortlich für den sicheren Betrieb Ihres RC-Flugmodells. Bei
Jugendlichen muss der Bau und Betrieb von einem Erwachsenen, der mit den Gegebenheiten und
möglichen Gefahren eines RC-Flugmodells vertraut ist, verantwortlich überwacht werden.
Rechtlich gesehen, ist ein Flugmodell ein Luftfahrzeug und unterliegt entsprechenden Gesetzen, die
unbedingt eingehalten werden müssen. Die Broschüre »Modellflugrecht, Paragrafen und mehr«, Best.-Nr.
8034.02 stellt eine Zusammenfassung dieser Gesetze dar; sie kann auch beim Fachhandel eingesehen
werden. Ferner müssen postalische Auflagen für die Fernlenkanlage beachtet werden. Entsprechende
Hinweise finden Sie in der Bedienungsanleitung Ihrer Fernsteueranlage.
Es dürfen nur die in dem Bausatz enthaltenen Teile, sowie die ausdrücklich von uns empfohlenen
Original-Graupner-Zubehör- und Ersatzteile verwendet werden. Wird eine Komponente der
Antriebseinheit geändert, ist ein sicherer Betrieb nicht mehr gewährleistet und es erlischt jeglicher
Garantieanspruch.
Kurzschlüsse und Falschpolungen vermeiden.
Durch die hohe Energie der Batterien besteht Explosions- und Brandgefahr.
Ein RC-Flugmodell kann nur funktionsfähig sein und den Erwartungen entsprechen, wenn es im Sinne
der Bauanleitung sorgfältigst gebaut wurde. Nur ein vorsichtiger und überlegter Umgang beim Betrieb
schützt vor Personen- und Sachschäden. Niemand würde sich in ein Segelflugzeug setzen und - ohne
vorausgegangene Schulung - versuchen, damit zu fliegen. Erfolgreiches Modellfliegen erfordert ebenso
eine Ausbildungs- bzw. Übungsphase.
Der Hersteller hat jedoch keine Möglichkeit, den Bau und den Betrieb eines RC-Flugmodells zu
beeinflussen. Deshalb wird hiermit auf die Gefahren nachdrücklich hingewiesen und jede Haftung dafür
abgelehnt.
Bitte wenden Sie sich dazu an erfahrene Modellflieger, an Vereine oder Modellflugschulen. Ferner sei auf
den Fachhandel und die einschlägige Fachpresse verwiesen. Am besten als Club-Mitglied auf
zugelassenem Modellflugplatz fliegen.
Klebstoffe enthalten Inhaltsstoffe, die unter Umständen gesundheitsschädlich sein können. Beachten Sie
daher unbedingt auch die entsprechenden Hinweise und Warnungen der Hersteller.
Der Betreiber muss im Besitz seiner vollen körperlichen und geistigen Fähigkeiten sein. Wie beim
Autofahren, ist der Betrieb des Flugmodells unter Alkohol oder Drogeneinwirkung nicht erlaubt.
Informieren Sie Passanten und Zuschauer vor der Inbetriebnahme über Gefahren, die von Ihrem Modell
ausgehen und ermahnen Sie diese, sich in ausreichendem Schutzabstand aufzuhalten.
Stets mit dem notwendigen Sicherheitsabstand zu Personen oder Hindernissen fliegen, nie Personen
überfliegen oder auf sie zufliegen!
Modellflug darf nur bei Außentemperaturen von - 5º C bis + 35º C betrieben werden. Extreme
Temperaturen können zu Veränderungen der Batteriekapazität, der Werkstoffeigenschaften sowie z. B. zu
mangelhaften Klebeverbindungen u.s.w. führen.
Jeder Modellflieger hat sich so zu verhalten, dass die öffentliche Sicherheit, insbesondere andere
Personen und Sachen, sowie der Ablauf des Modellflugbetriebs nicht gefährdet oder gestört wird.
Das Flugmodell niemals in der Nähe von Hochspannungsleitungen, Industriegeländen, in Wohngebieten,
öffentlichen Straßen, Schulhöfen oder Spielplätzen usw. fliegen lassen.
Überprüfung vor dem Start
Vor jedem Einsatz korrekte Funktion überprüfen. Dazu den Sender einschalten, ebenso den Empfänger.
Senderantenne ausziehen, kontrollieren ob alle Ruder in Neutrallage stehen, einwandfrei funktionieren
und seitenrichtig ausschlagen. Diese Überprüfung bei laufendem Motor wiederholen, während ein Helfer
das Modell festhält.
Beim erstmaligen Steuern eines Flugmodells ist es von Vorteil, wenn ein erfahrener Helfer bei der
Überprüfung und den ersten Flügen zur Seite steht.
Warnungen müssen unbedingt beachtet werden. Sie beziehen sich auf Dinge und Vorgänge, die bei einer
Nichtbeachtung zu schweren - in Extremfällen tödlichen Verletzungen oder bleibenden Schäden führen
können.
GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY
Änderungen vorbehalten! Keine Haftung für Druckfehler! Ident-Nr.0062571 03/2012
10
Luftschrauben die durch einen Motor angetrieben werden, stellen eine ständige Verletzungsgefahr dar.
Sie dürfen mit keinem Körperteil berührt werden! Eine schnell drehende Luftschraube kann z. B. einen
Finger einschneiden!
Sich niemals in oder vor der Drehebene von Luftschrauben aufhalten! Es könnte sich doch einmal ein Teil
davon oder die komplette Luftschraube lösen und mit hoher Geschwindigkeit und viel Energie wegfliegen
und Sie oder Dritte treffen. Dies kann u. U. zu schweren Verletzungen führen . Darauf achten, dass kein
sonstiger Gegenstand mit einer laufenden Luftschraube in Berührung kommt!
Die Blockierung der Luftschraube, durch irgendwelche Teile, muss ausgeschlossen sein.
Überprüfen Sie vor jeder Inbetriebnahme das Modell und alle an ihm gekoppelten Teile (z. B.
Luftschrauben, RC-Teile usw.) auf festen Sitz und mögliche Beschädigungen. Das Modell darf erst nach
Beseitigung aller Mängel in Betrieb genommen werden.
Vergewissern Sie sich, dass die verwendete Sender- Frequenz frei ist. Erst dann den Sender einschalten!
Funkstörungen, verursacht durch Unbekannte, können stets ohne Vorwarnung auftreten! Das Modell ist
dann steuerlos und unberechenbar! Fernlenkanlage nicht unbeaufsichtigt lassen, um ein Betätigen durch
Dritte zu verhindern.
Elektromotor nur einschalten, wenn nichts im Drehbereich der Luftschraube ist. Nicht versuchen, die
laufende Luftschraube anzuhalten. Elektromotor mit Luftschraube nur im eingebauten Zustand betreiben.
Die Fluglage des Modells muss während des gesamten Fluges immer eindeutig erkennbar sein, um
immer ein sicheres Steuern und Ausweichen zu gewährleisten. Machen sich während des Fluges
Funktionsbeeinträchtigungen/Störungen bemerkbar, muss aus Sicherheitsgründen sofort die Landung
eingeleitet werden. Sie haben anderen Luftfahrzeugen stets auszuweichen. Start- und Landeflächen
müssen frei von Personen und sonstigen Hindernissen sein.
Immer auf vollgeladene Batterien achten, da sonst keine einwandfreie Funktion der RC-Anlage
gewährleistet ist.
Niemals heiß gewordene, defekte oder beschädigte Batterien verwenden. Es sind stets die
Gebrauchsvorschriften des Batterieherstellers zu beachten.
Vor jedem Flug eine Überprüfung der kompletten RC-Anlage, sowie des Flugmodells, auf volle
Funktionstüchtigkeit und Reichweite durchführen.
Dabei ist zu beachten, dass bei der Inbetriebnahme die Motorsteuerfunktion am Sender immer zuerst in
AUS-Stellung gebracht wird. Danach Sender und dann erst Empfangsanlage einschalten, um ein
unkontrolliertes Anlaufen des Elektromotors zu vermeiden. Gleichfalls gilt immer zuerst Empfangsanlage
ausschalten, danach erst den Sender.
Überprüfen Sie, dass die Ruder sich entsprechend der Steuerknüppelbetätigung bewegen.
Nach Gebrauch die Batterie aus dem Modell nehmen und nur im entladenen Zustand für Kinder
unzugänglich, bei ca. + 5º bis + 25º C aufbewahren.
Mit diesen Hinweisen soll auf die vielfältigen Gefahren hingewiesen werden, die durch unsachgemäße
und verantwortungslose Handhabung entstehen können. Richtig und gewissenhaft betrieben ist
Modellflug eine kreative, lehrreiche und erholsame Freizeitgestaltung.
Herstellererklärung:
Sollten sich Mängel an Material oder Verarbeitung an einem von uns in der Bundesrepublik Deutschland
vertriebenen, durch einen Verbraucher (§ 13 BGB) erworbenen Gegenstand zeigen, übernehmen wir, die
Fa. Graupner GmbH & Co KG, D-73230 Kirchheim/Teck im nachstehenden Umfang die Mängelbeseitigung
für den Gegenstand.
Rechte aus dieser Herstellererklärung kann der Verbraucher nicht geltend machen, wenn die
Beeinträchtigung der Brauchbarkeit des Gegenstandes auf natürlicher Abnutzung, Einsatz unter
Wettbewerbsbedingungen, unsachgemäßer Verwendung (einschließlich Einbau) oder Einwirkung von
außen beruht.
Diese Herstellererklärung lässt die gesetzlichen oder vertraglich eingeräumten Mängelansprüche und –
rechte des Verbrauchers aus dem Kaufvertrag gegenüber seinem Verkäufer (Händler) unberührt.
Umfang der Garantieleistung
Im Garantiefall leisten wir nach unserer Wahl Reparatur oder Ersatz der mangelbehafteten Ware.
Weitergehende Ansprüche, insbesondere Ansprüche auf Erstattung von Kosten im Zusammenhang mit
dem Mangel (z.B. Ein-/Ausbaukosten) und der Ersatz von Folgeschäden sind – soweit gesetzlich
zugelassen – ausgeschlossen. Ansprüche aus gesetzlichen Regelungen, insbesondere nach dem
Produkthaftungsgesetz, werden hierdurch nicht berührt.
GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY
Änderungen vorbehalten! Keine Haftung für Druckfehler! Ident-Nr.0062571 03/2012
11
Voraussetzung der Garantieleistung
Der Käufer hat den Garantieanspruch schriftlich unter Beifügung des Originals des Kaufbelegs (z.B.
Rechnung, Quittung, Lieferschein) und dieser Garantiekarte geltend zu machen. Er hat zudem die defekte
Ware auf seine Kosten an die o.g. Adresse einzusenden.
Der Käufer soll dabei den Material- oder Verarbeitungsfehler oder die Symptome des Fehlers so konkret
benennen, dass eine Überprüfung unserer Garantiepflicht möglich wird.
Der Transport des Gegenstandes vom Verbraucher zu uns als auch der Rücktransport erfolgen auf
Gefahr des Verbrauchers.
Gültigkeitsdauer
Diese Erklärung ist nur für während der Anspruchsfrist bei uns geltend gemachten Ansprüche aus dieser
Erklärung gültig. Die Anspruchsfrist beträgt 24 Monate ab Kauf des Gerätes durch den Verbraucher bei
einem Händler in der Bundesrepublik Deutschland (Kaufdatum). Werden Mängel nach Ablauf der
Anspruchsfrist angezeigt oder die zur Geltendmachung von Mängeln nach dieser Erklärung geforderten
Nachweise oder Dokumente erst nach Ablauf der Anspruchsfrist vorgelegt, so stehen dem Käufer keine
Rechte oder Ansprüche aus dieser Erklärung zu.
Verjährung
Soweit wir einen innerhalb der Anspruchsfrist ordnungsgemäß geltend gemachten Anspruch aus dieser
Erklärung nicht anerkenne, verjähren sämtliche Ansprüche aus dieser Erklärung in 6 Monaten vom
Zeitpunkt der Geltendmachung an, jedoch nicht vor Ende der Anspruchsfrist.
Anwendbares Recht
Auf diese Erklärung und die sich daraus ergebenden Ansprüche, Rechte und Pflichten findet
ausschließlich das materielle deutsche Recht ohne die Normen des Internationalen Privatrechts sowie
unter Ausschluss des UN-Kaufrechts Anwendung.
GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY
Änderungen vorbehalten! Keine Haftung für Druckfehler! Ident-Nr.0062571 03/2012
12
Loading...
