grandstream DVS User Guide
深圳市潮流网络技术有限公司
潮流网络 DVS 系列用户说明书
1
本手册可能包含技术上不准确的地方、或与产品功能及操作不相符的地方、或印刷错误。
深圳市潮流网络技术有限公司
安全须知
此内容的目的是确保用户正确使用本产品，以避免危险或财产损失。在使用此产品之前，
请认真阅读此说明手册并妥善保存以备日后参考。
如下所示，预防措施分为“警告”和“注意”两部分：
警告：无视警告事项，可能会导致死亡或严重伤害。
注意：无视注意事项，可能会导致伤害或财产损失。
警告 事项提醒用户防范
潜在的死亡或严重
伤害危险。
警告：
Ø 请使用满足 SELV （安全超低电压）要求的电源，并按照 IEC60950－1 符合 Limited Power
Source(有限电源)的额定电压为 12V 直流电源供应。
Ø 如果设备工作不正常，请联系购买设备的商店或最近的服务中心，不要以任何方式拆卸
或修改设备（未经许可的修改或维修所导致的问题，责任自负）。
Ø 为减少火灾或电击危险，请勿让本产品受到雨淋或受潮。
Ø 本安装应该由专业的服务人员进行，并符合当地法规规定。
Ø 应该在建筑物安装配线中组入易于使用的断电设备。
Ø 有关在天花板上安装设备的指示：安装后，请确保该连接至少可承受向下 50 牛顿（N）
的拉力。
注意 事项提醒用户防范
潜在的伤害或财产
损失危险。
注意：
Ø 在让摄像机运行之前，请检查供电电源是否正确。
Ø 请勿将此产品摔落地下或受强烈敲击。
Ø 在对相机进行清洁时，请使用鼓风器除去镜头或滤光片上的尘埃；使用柔软、干燥的布
清洁摄像机的外表面。对于顽固的污迹，可使用蘸有少许清洁剂的软布将其拭去，然后
2
本手册可能包含技术上不准确的地方、或与产品功能及操作不相符的地方、或印刷错误。
深圳市潮流网络技术有限公司
将其擦干。请勿使用挥发性溶剂，如酒精、苯、稀释剂等，以免损坏表面涂层。
Ø 避免对准强光（如灯光照明、太阳光等处）聚焦，否则容易引起过亮或拉光现象（这并
非摄像机故障），也将影响 CCD 寿命。
Ø 激光束可能烧毁 CCD，在 激光装置被使用的情况下，请 一 定 不 要让 CCD 的表面暴露于激
光束之下。
Ø 避免置于潮湿、多尘、极热、极冷（正常工作温度：－10℃～＋60℃），强电磁辐射、靠
近强磁场源等场所。
Ø 避免热量积蓄，请不要阻挡摄像机附近的通风。
Ø 使用时不可让水及任何液体流入摄像机。
Ø 当运送摄像机时，重新以出厂时的包装进行包装，或用同等品质的材质包装。
Ø 定期零件更换：本产品中采用的部分零件（例如电解质电容器）需要根据其平均寿命定
期进行更换。零件的寿命因本产品的使用环境或条件以及使用时间而异，建议您定期进
行检查。详细信息请向您购买本产品的经销商咨询。
3
本手册可能包含技术上不准确的地方、或与产品功能及操作不相符的地方、或印刷错误。
深圳市潮流网络技术有限公司
目录
1. 产品介绍 .....................................................................................................................................5
1.1. 产品概述..........................................................................................................................5
1.2. 主要功能..........................................................................................................................5
2. 外观说明 .....................................................................................................................................6
2.1. CL3504 前面板外观.........................................................................................................6
2.2. CL3504 后面板外观.........................................................................................................7
2.3. CL3504 接口连接示意图.................................................................................................8
2.4. CL3501 前面板外观.........................................................................................................8
2.5. CL3501 背面板外观.........................................................................................................9
2.6. CL3501 接口连接示意图...............................................................................................10
3. 设备安装 ...................................................................................................................................10
4. 操作指南 ...................................................................................................................................13
4.1. 登录设备........................................................................................................................13

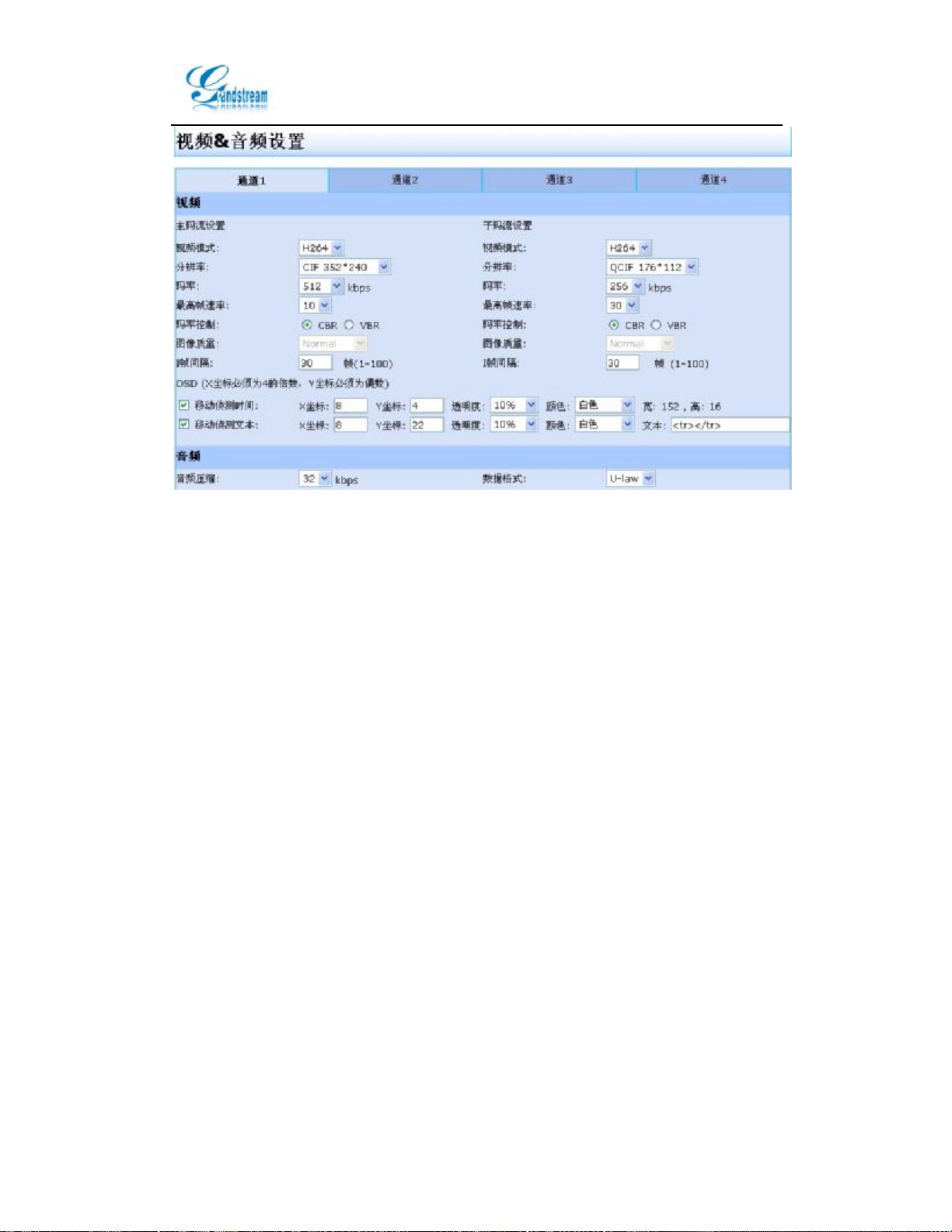

4.2. 视频配置 ........................................................................................................................14
4.3. 网络参数配置................................................................................................................15
4.4. DDNS 域名配置.............................................................................................................16

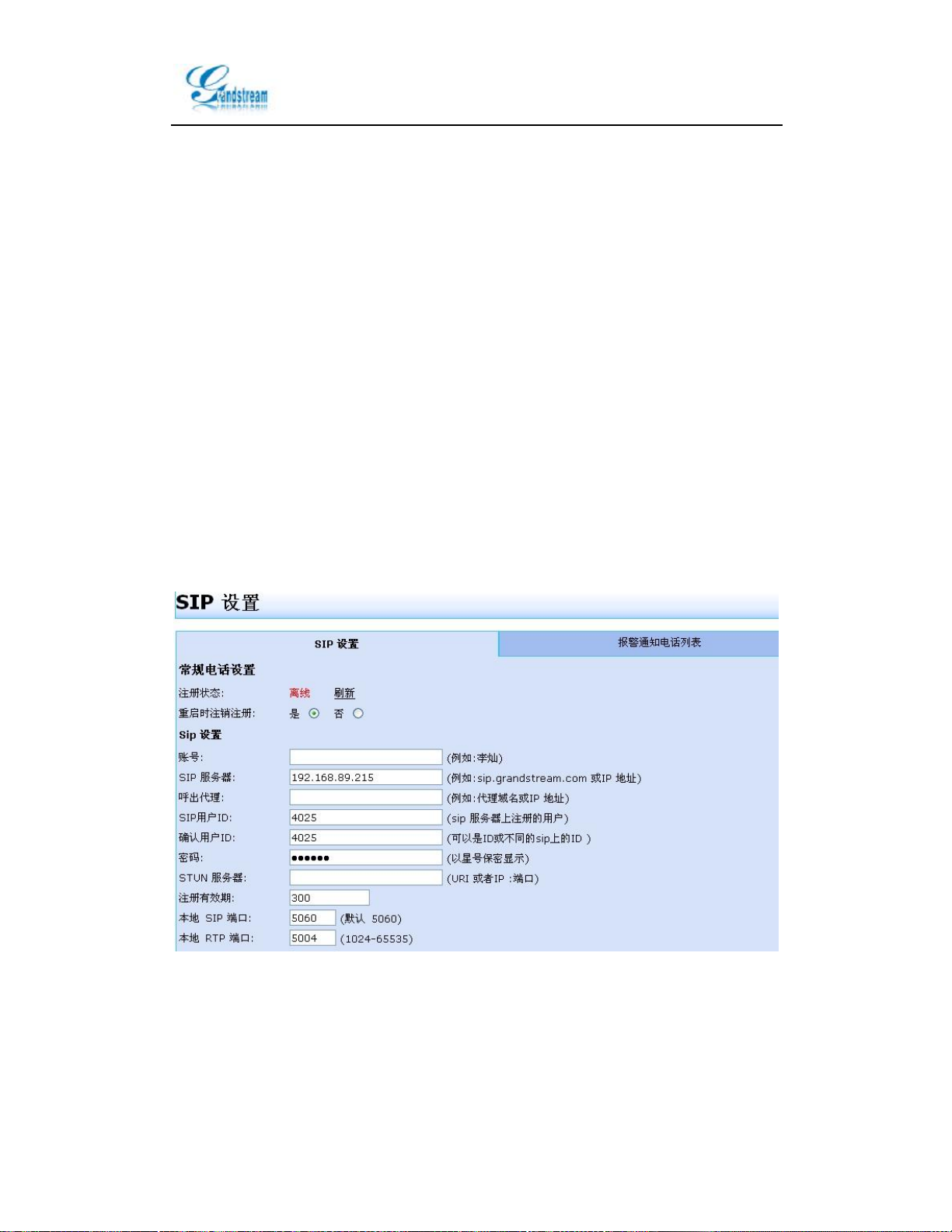

4.5. SIP 配置 ..........................................................................................................................17

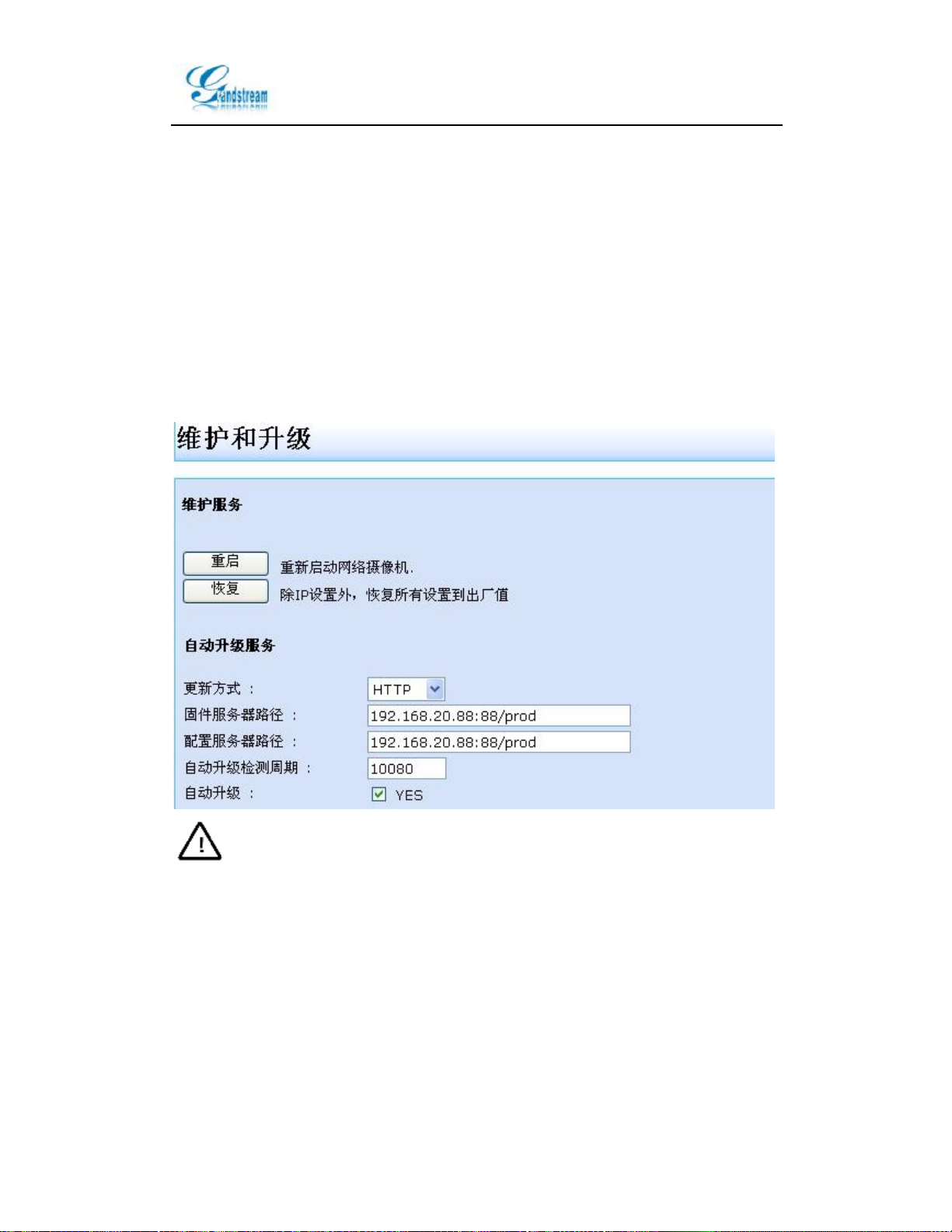

4.6. 版本升级........................................................................................................................17

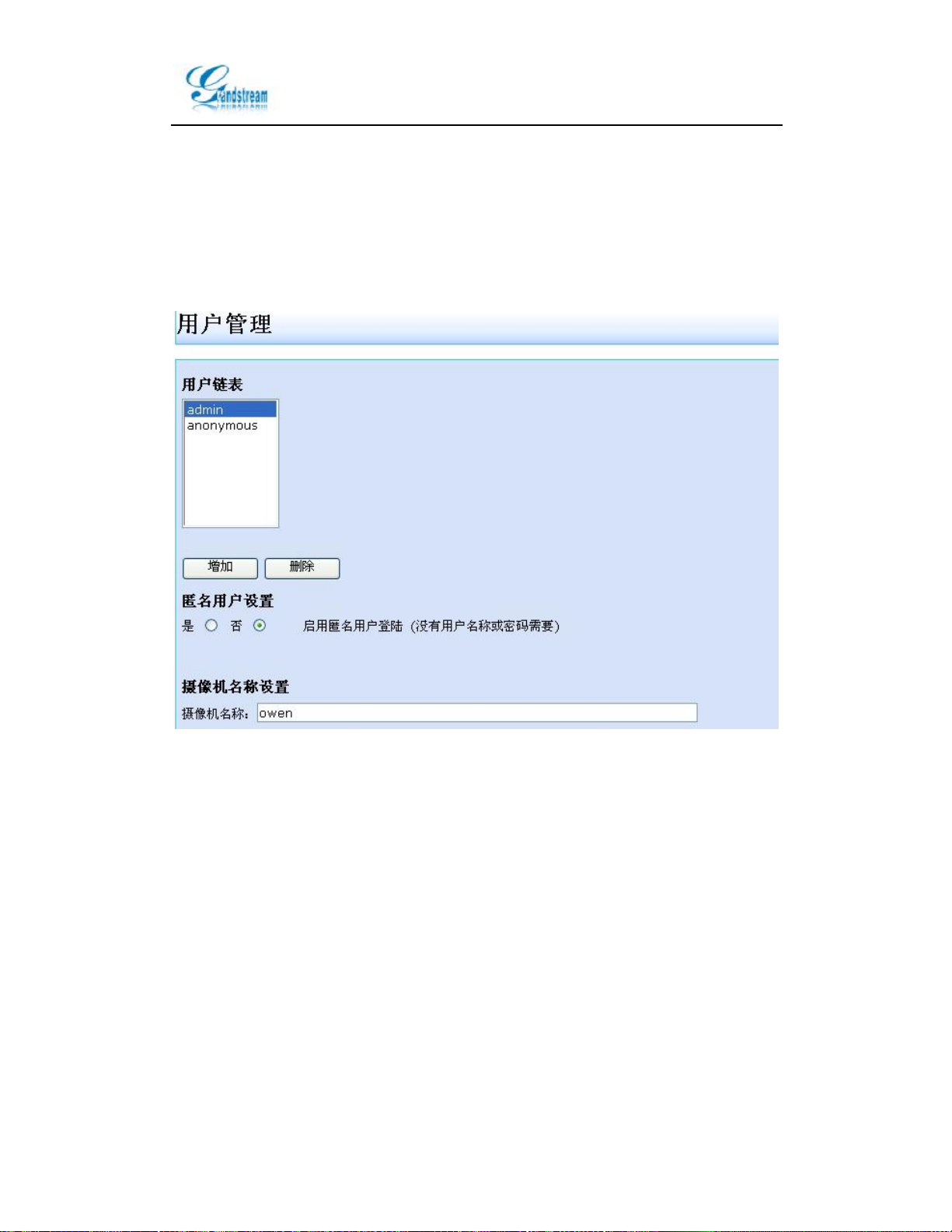

4.7. 用户管理........................................................................................................................18
4.8. 密码修改........................................................................................................................19
4.9. SMTP 邮件服务器 .........................................................................................................20

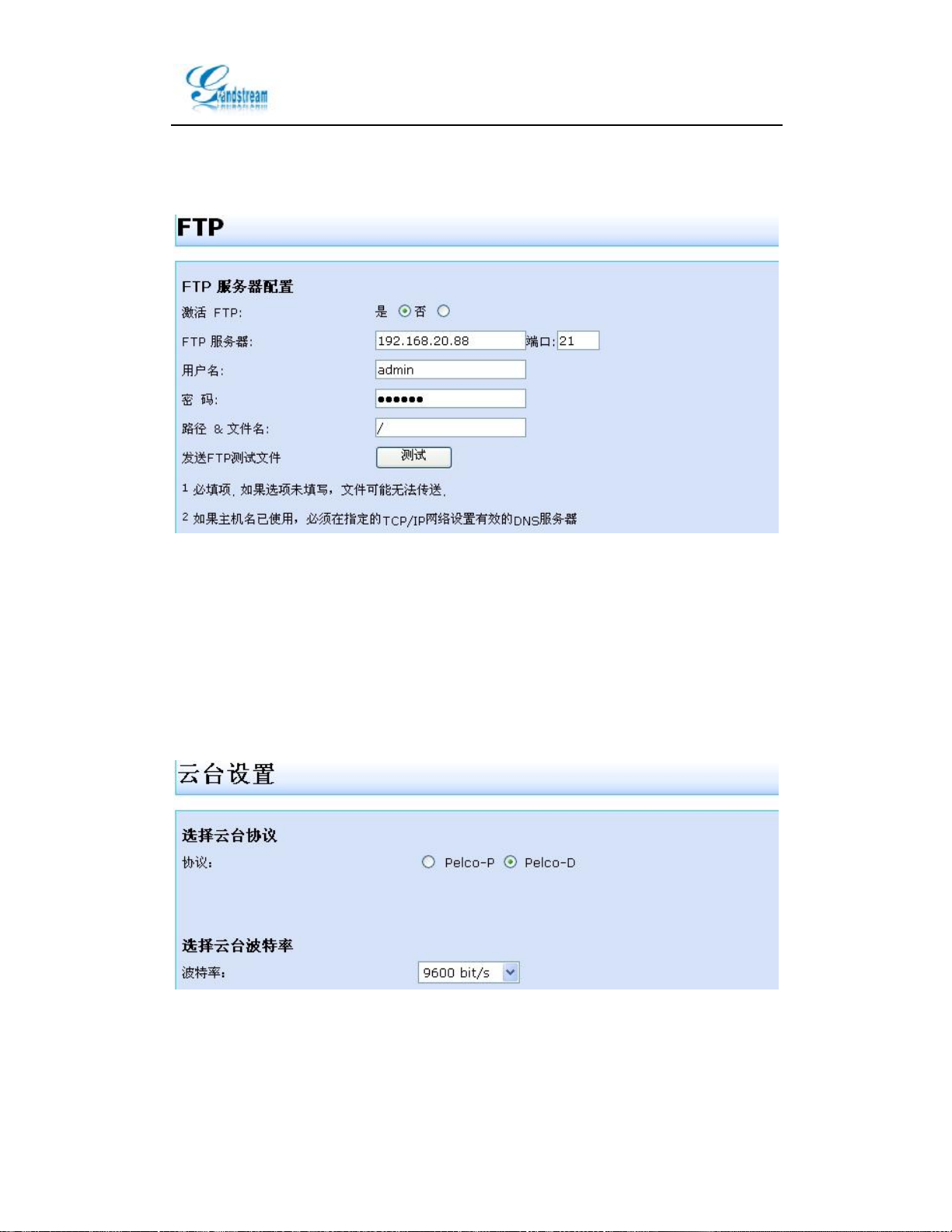

4.10. FTP 配置.......................................................................................................................20
4.11. PTZ 云台.......................................................................................................................21

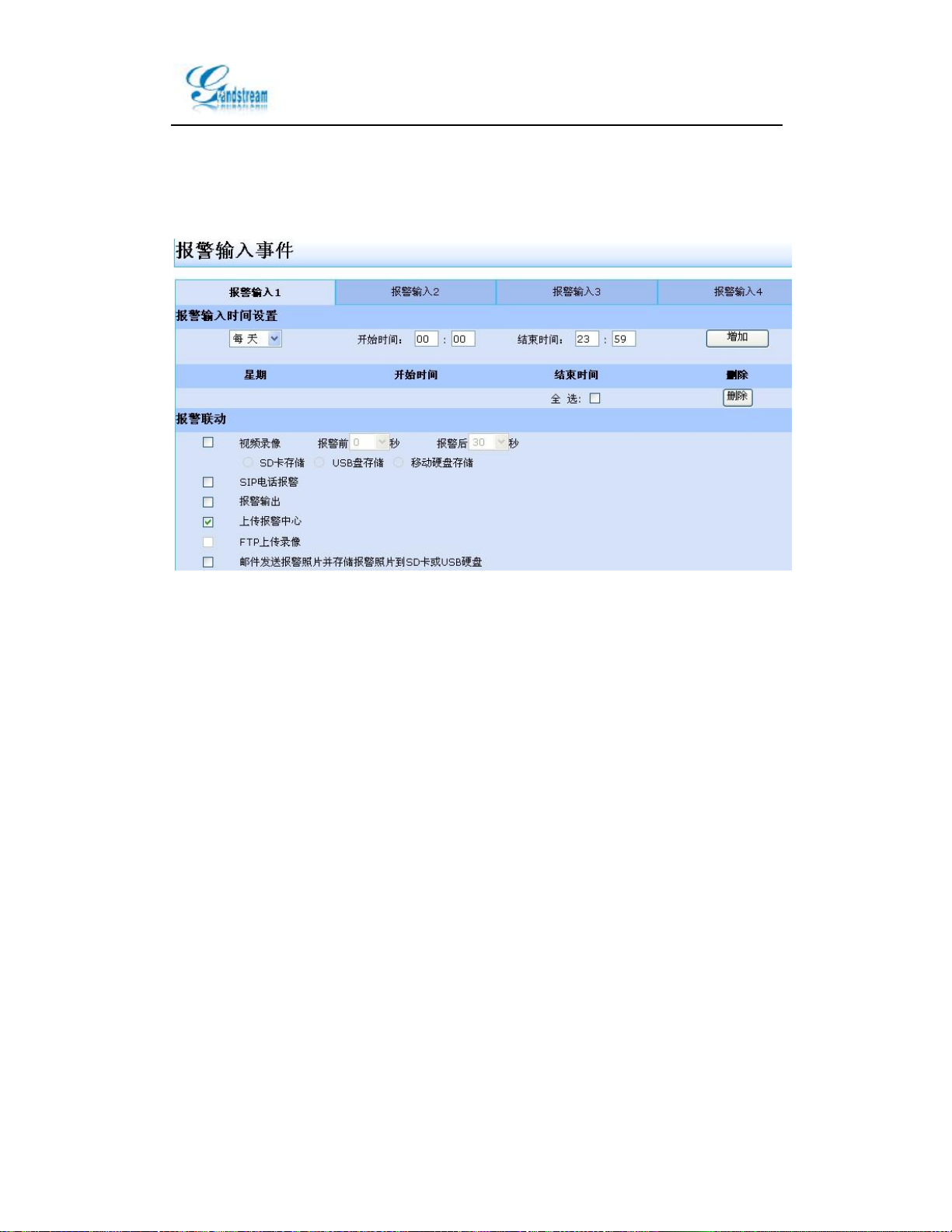

4.12. Alarm Event 配置 .........................................................................................................22

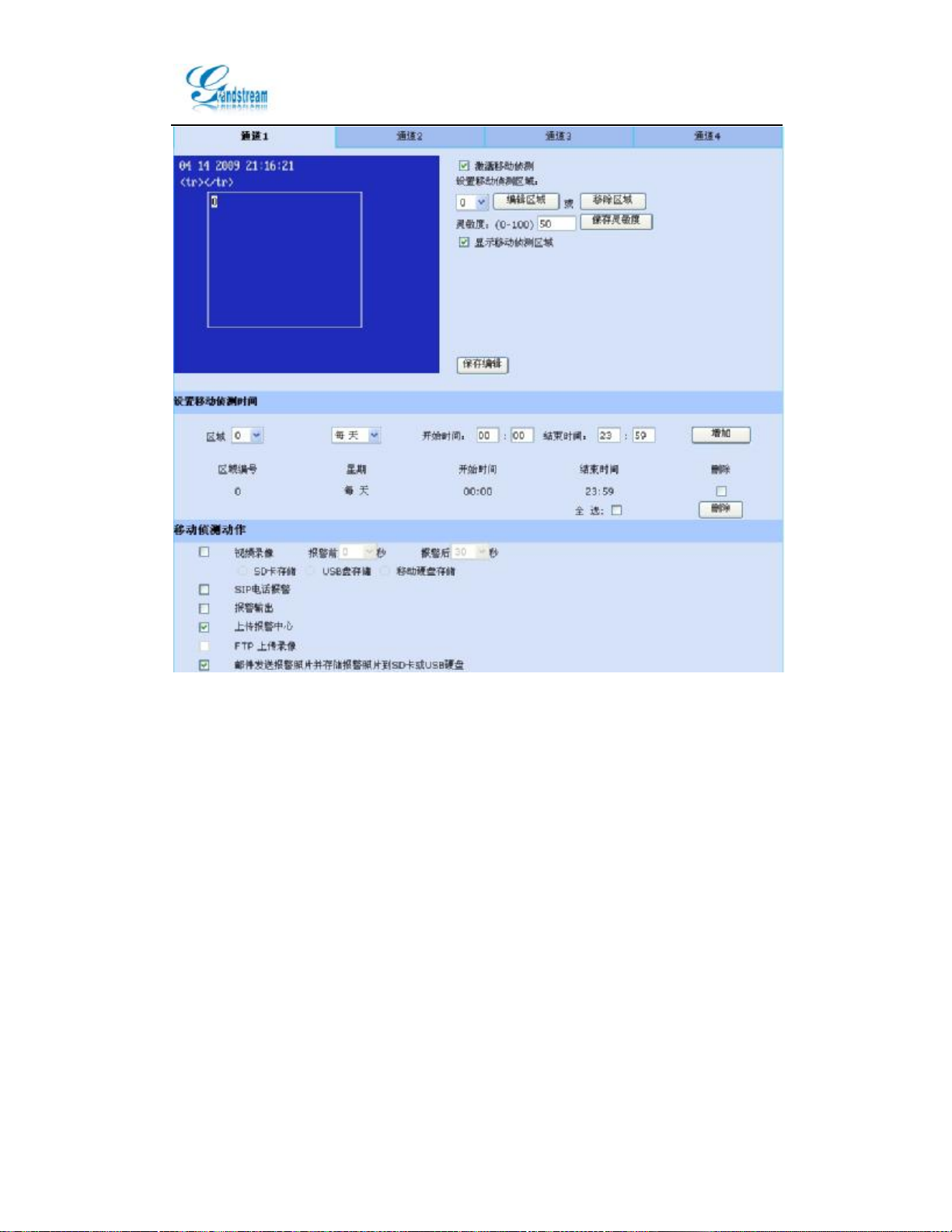

4.13. 移动侦测......................................................................................................................22

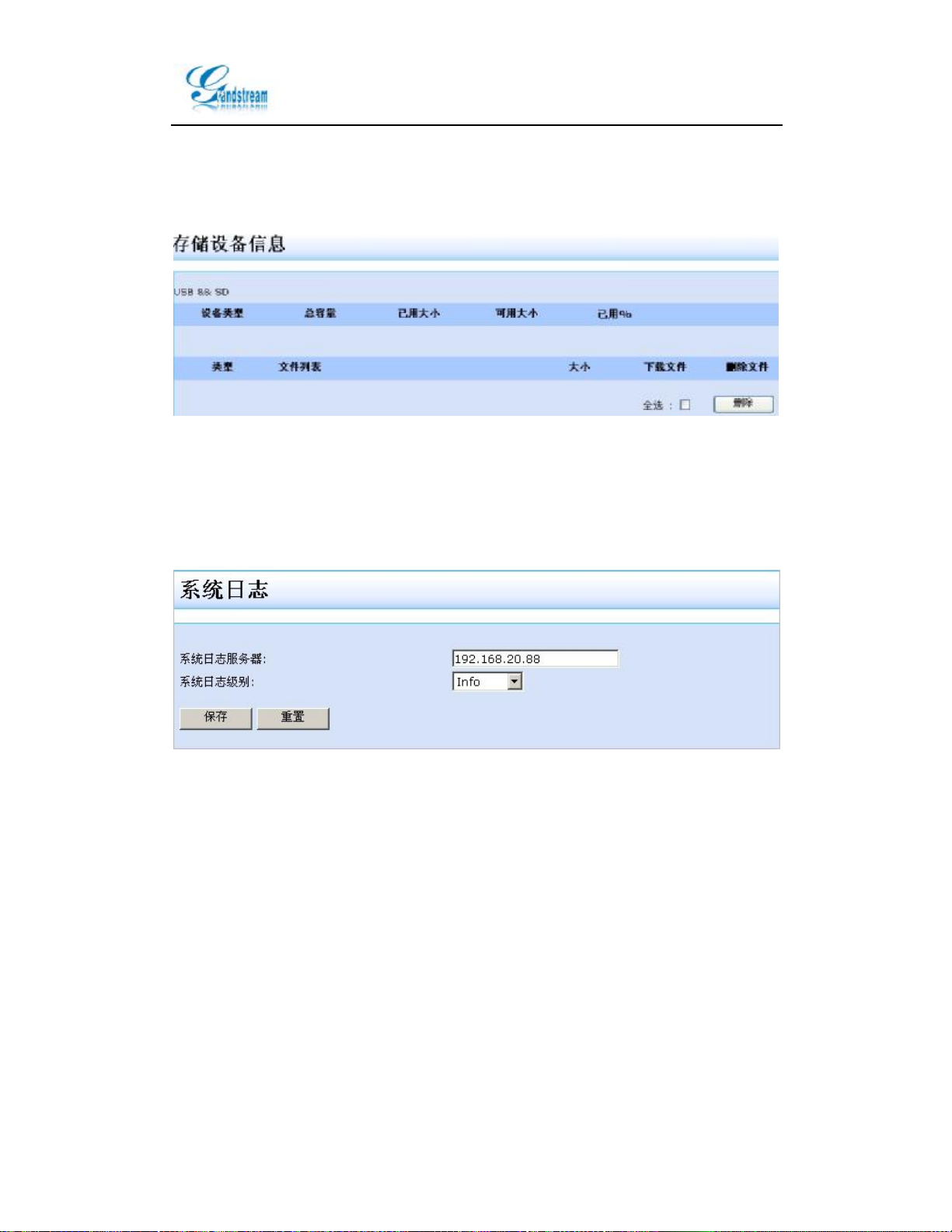

4.14. USB&SD.......................................................................................................................24
4.15. 系统日志......................................................................................................................24
5. 附录一、常见问题 ...................................................................................................................25
视频服务器使用说明书
深圳市潮流网络技术有限公司
1. 产品介绍
1.1. 产品概述
潮流网络技术有限公司的 DVS四路网络视频服务器基于嵌入式Linux操作系统和先进的
H264 算法，该产品基于当今最新网络视频技术和精尖制造工艺技术研制开发，代表着新一
代网络视频监控产品发展趋势。支持完整的 TCP/IP 协议簇，提供完善的网络监控功能和网
络远程控制功能。多点传送功能可以实时地将视频同时发送到多个视频接收终端。提供移动
侦测、数字防伪水印等多种先进功能，并提供 SIP 网络电话功能，具备完善的报警联动，将
使 DVS 四路网络视频服务器在安防领域得到广泛应用，并提供优质的服务。
1.2. 主要功能
l 基于超强性能 RTOS，真正实现工业级 MTBF。
l 支持 4 路 D1 高清晰网络视频服务器，可以实现双码流传输，满足多种应用场合。
l 采用最先进的优化的 H264 视频压缩算法，支持 H264 Main Profile@Level3.0 编码，
H.264 BaselineProfile@Level3.0 编码和 MJPEG/JPEG Baseline 编码，可轻松实现高
清晰图像的低网络带宽传输。
l 采用优化音频压缩算法，支持 ADPCM、G721、G726 等多种语音编码，语音更清晰。
l 最先进的网络转发服务器技术，轻松实现多用户访问。
l 多级用户密码权限管理。
l 支持 SIP 功能，可以轻松实现与 VOIP 电话等通信。
l 支持 PAL/NTSC 复合视频。
l 内置 Web Server，通过 IE 浏览器轻松实现远程监看、控制、设置等操作。
l 支持 IEEE802.11b/g 无线网络（实现 4 通道无线）。
l 支持设备远程安全升级功能。
l 支持动态 IP 地址，支持局域网、Internet（ADSL、有 线通）。
l 支持动态域名，并及时更新动态域名地址。
l 双向语音对讲实时传输。
l 支持报警预录像功能。
l 视频码率 64Kbps-4Mbps 连续可调，帧率 1-25 (1-30)连续可调。
视频服务器使用说明书
深圳市潮流网络技术有限公司
l 移动侦测、探头等报警功能(可设区域和灵敏度)。
l RS-232 和 RS-485 串口，支持云台控制（PELOC-P/PELOC-D）、高速球机或摄像机等
外置设备及数据采集。
l 支持图像屏蔽/图像抓拍。
l 支持ＳＤ卡报警录像、USB 盘报警录像、移动硬盘报警录像、SIP 电话报警、继电
器输出和 SMTP、FTP 等多种报警联动及报警抓拍存储。
l 异常自动恢复功能，网络中断后可自动连接。
l 应用网络加密技术，确保网络视频的安全性。
l 支持 PoE 供电等多种供电方式。
注：1、CL3501 只支持一路视频
2、只有型号后带有 W 的设备才具有 WIFI 功能。
2. 外观说明
2.1. CL3504 前面板外观
序号
1 Power
2 Ready
3 Network
4 Wireless
5 Video-in
名称 说明
电源指示灯，系统通电时此灯常亮。
系统工作 指示灯，系统 正常工作时此灯常亮。
网络状态指示灯，网络有数据流量时此灯闪亮，无数据时常亮。
无线网络指示灯，无线网络正常工作时闪亮或常亮。
视频接入指示灯，有视频信号输入时常亮，没有视频信号输入时不亮。
图 2-1 CL3504 前面板外观
6 Reset
7 SD/MMC
长按 Reset 按钮 6s 后系统自动清除用户数据。
SD 接口，用于储存用户录制的报警图片或视频文件。
视频服务器使用说明书
深圳市潮流网络技术有限公司
2.2. CL3504 后面板外观
图 2-2 CL3504 后面板外观
序号
1 DC-12V
2 Network
3 USB
4
5 AIN
6 VIN 连接（模拟）视频输入设备，标准 BNC 接口，如，模拟摄像机。
7 Line-Out
8 Mic-In
名称 说明
设备电源接口，工作电压为 12V。
以太网接口（ LAN）RJ45，用于连接 10M/100M 自适应网络。
U 盘或移动硬盘接口，用户储存报警图像或报警视频文件。
Alarm-In
Alarm-Out 报警输出接口（4 路开关），连接警号或警灯。
RS-485
RS-232
VGGG
报警输入接口（4 路开关），用于连接红外探测设备。
标准云台接口，连接高速球、云台设备。
预留接口，功能暂未提供使用。
12V 电源输出接口，主要用于其他设备 12V 供电。
连接（模拟）音频输入设备，标准 BNC 接口，如有源麦克风、拾音器。
3.5mm 音频接口，连接音频输出设备，如音响等。
3.5mm 音频接口，连接有源语音输入设备，如，有源麦克风、拾音器。
视频服务器使用说明书
深圳市潮流网络技术有限公司

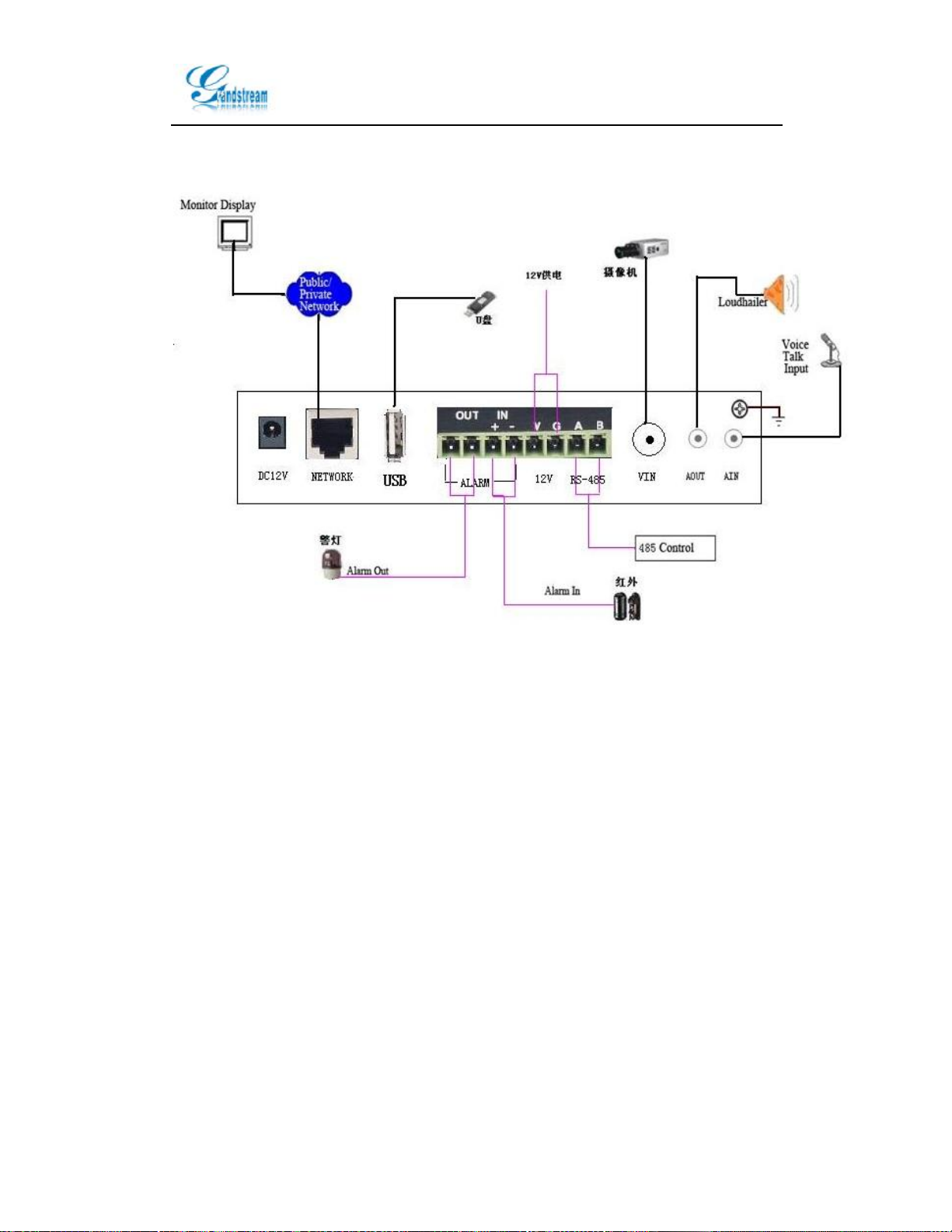

2.3. CL3504 接口连接示意图
图 2-3 CL3504 接口连接示意图
2.4. CL3501 前面板外观
图 2-4 CL3501 前面板外观
序号 名称 说明
1 POWER 电源指示灯。
2 READY 设备状态灯。
3 NETWORK 网络状态灯。
4 VIDEO 视频工作状态灯。
5 RESET 此恢复出厂设置按钮。
6 SD/MMC SD 卡插槽。
视频服务器使用说明书
深圳市潮流网络技术有限公司
2.5. CL3501 背面板外观
图 2-5 CL3501 背面板外观
序号 名称 说明
1 电源插座 接 DC 12V 配备电源，请使用匹配的稳压器电源。
2 网络接口 连接以太网网络设备，如以太网交换机、以太网集线器等。
3 USB 接口 连接 USB 存储设备，如用于备份，可以热拔插。
4
报警输出
（ ALARM
OUT）
报警输入
(ALARM IN)
电源接口 Cl3501 自带电源输出口（12V）。
一路报警输出（OUT），开关量（外串接电压必须在 DC12V 电压）。
一路报警输入（IN+ IN-），信号量。
RS-485 接口 连接 485 总线接口（A+ B-）。
5 视 频 输 入
（VIEDO IN）
6 语音输出
（LINE OUT）
7 语音输入
（MIC IN）
1 路视频输入，标准 BNC 接口。
1 路语音对讲输出（LINE OUT），3.5mm 音频接口。
1 路语音对讲输入（MIC IN），3.5mm 音频接口。
视频服务器使用说明书
