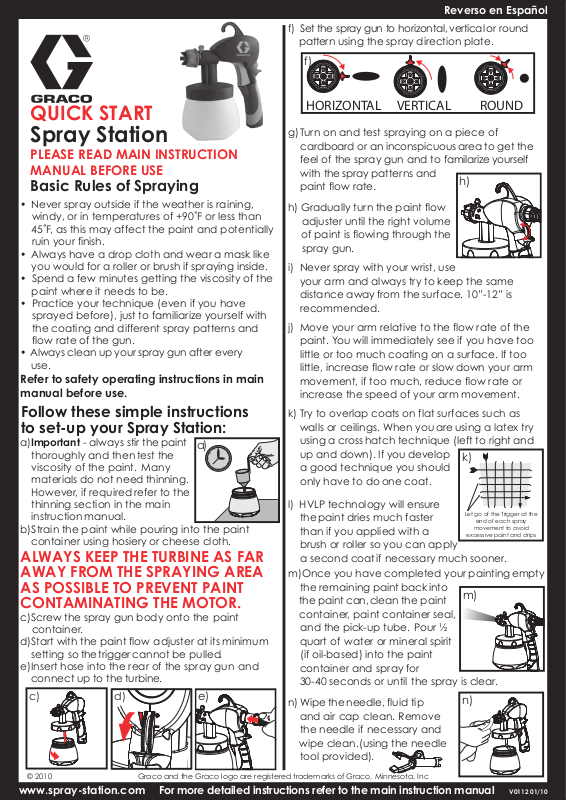

Graco Spray Station Quick Start Manual

Reverso en Español

f) Set the spray gun to horizontal, vertical or round
pattern using the spray direction plate.

f)

QUICK START

Spray Station

PLEASE READ MAIN INSTRUCTION
MANUAL BEFORE USE

Basic Rules of Spraying

• Never spray outside if the weather is raining,
windy, or in temperatures of +90˚F or less than
45˚F, as this may affect the paint and potentially
ruin your finish.

• Always have a drop cloth and wear a mask like
you would for a roller or brush if spraying inside.

• Spend a few minutes getting the viscosity of the
paint where it needs to be.

• Practice your technique (even if you have
sprayed before), just to familiarize yourself with

the coating and different spray patterns and

flow rate of the gun.

• Always clean up your spray gun after every

use.

Refer to safety operating instructions in main
manual before use.

Follow these simple instructions
to set-up your Spray Station:

a)Important - always stir the paint
thoroughly and then test the

viscosity of the paint. Many
materials do not need thinning.
However, if required refer to the
thinning section in the main
instruction manual.
b)Strain the paint while pouring into the paint
container using hosiery or cheese cloth.

ALWAYS KEEP THE TURBINE AS FAR
AWAY FROM THE SPRAYING AREA
AS POSSIBLE TO PREVENT PAINT
CONTAMINATING THE MOTOR.

c)Screw the spray gun body onto the paint
container.
d)Start with the paint flow adjuster at its minimum
setting so the trigger cannot be pulled.
e)Insert hose into the rear of the spray gun and
connect up to the turbine.

c) d)

© 2010

www.spray-station.com

Graco and the Graco logo are registered trademarks of Graco, Minnesota, Inc

For more detailed instructions refer to the main instruction manual

a)

e)

12

11

1

10

2

3

9

8

4

7

5

6

HORIZONTAL

VERTICAL

ROUND

g) Turn on and test spraying on a piece of
cardboard or an inconspicuous area to get the

feel of the spray gun and to familarize yourself

with the spray patterns and

paint flow rate.

h)

h) Gradually turn the paint flow
adjuster until the right volume
of paint is flowing through the
spray gun.

i) Never spray with your wrist, use

your arm and always try to keep the same

distance away from the surface. 10”-12” is
recommended.

j) Move your arm relative to the flow rate of the
paint. You will immediately see if you have too
little or too much coating on a surface. If too
little, increase flow rate or slow down your arm
movement, if too much, reduce flow rate or

increase the speed of your arm movement.

k) Try to overlap coats on flat surfaces such as
walls or ceilings. When you are using a latex try
using a cross hatch technique (left to right and
up and down). If you develop

k)

a good technique you should
only have to do one coat.

l) HVLP technology will ensure

the paint dries much faster

than if you applied with a

Let go of the Trigger at the

end of each spray

movement to avoid

excessive paint and drips

brush or roller so you can apply

a second coat if necessary much sooner.
m)Once you have completed your painting empty

the remaining paint back into
the paint can, clean the paint

m)

container, paint container seal,
and the pick-up tube. Pour ½
quart of water or mineral spirit

(if oil-based) into the paint

container and spray for
30-40 seconds or until the spray is clear.

n) Wipe the needle, fluid tip

n)

and air cap clean. Remove
the needle if necessary and
wipe clean.(using the needle
tool provided).

V0112 01/10

Reverse in English

f) Ponga la pistola vaporizadora a un patrón de
vaporización horizontal, vertical o redondo utilizando
la placa de dirección de vaporización.

f)

INICIO RÁPIDO

Spray Station

LEA EL MANUAL DE INSTRUCCIONES
PRINCIPAL ANTES DE UTILIZAR LA UNIDAD

Reglas básicas para la vaporización

• No vaporice nunca en el exterior si llueve, hace viento
o las temperaturas son superiores a +90˚F o inferiores a
45˚F, ya que esto puede afectar la pintura y arruinar

el acabado.

• Para vaporizar en el interior, utilice siempre un paño de
recogida y lleve una máscara tal como lo haría si
utilizara un rodillo o una brocha.

• Pase unos minutos obteniendo la viscosidad de la
pintura donde sea necesario.

• Practique su técnica (incluso si ha vaporizado antes),
sólo para familiarizarse con las capas y los diferentes
patrones de vaporización y la tasa de flujo de la pistola.

• Limpie siempre su pistola vaporizadora después de
cada uso.

Refiera a los instrucciones de funcionamiento de
la seguridad en manual principal antes de usar.

Siga estas sencillas instrucciones para
preparar su Spray Station:

a) Importante - revuelva siempre bien
la pintura y después pruebe la
viscosidad de la misma. Muchos
materiales no necesitan dilución.
Sin embargo, si lo requiere consulte
la sección de dilución del manual
de instrucciones principal.
b)Filtre la pintura cuando la vierta en
el recipiente de pintura utilizando una tela de género
de punto o estopilla.

MANTENGA SIEMPRE LA TURBINA LO MÁS
APARTADA POSIBLE DEL ÁREA DE
VAPORIZACIÓN PARA IMPEDIR QUE LA
PINTURA CONTAMINE EL MOTOR.

c)Enrosque el cuerpo de la pistola vaporizadora
en el contenedor de pintura.
d)Empiece con el ajustador de flujo de pintura en
su ajuste mínimo de forma que el gatillo no
pueda apretarse.
e)Inserte la manguera en la parte trasera de la
pistola vaporizadora y conéctela a la turbina.

c) d)

a)

e)

12

11

1

10

2

3

9

8

4

7

5

6

HORIZONTAL

VERTICAL

REDONDO

g) Actívela y realice una vaporización de prueba en un
trozo de cartón o un área poco visible para obtener la
sensación de la pistola vaporizadora y familiarizarse
con los patrones de vaporización
y la tasa de flujo de la pintura.

h)

h) Gire gradualmente el ajustador
de flujo de pintura hasta que
fluya el volumen correcto de
pintura de la pistola vaporizadora.

i) No vaporice nunca usando la
muñeca, use el brazo y trate de mantener siempre
la misma distancia de la superficie. Se recomienda
entre 25 y 30 cm.

j) Mueva el brazo en relación con la tasa de flujo de la
pintura. Verá inmediatamente si la capa aplicada a
una superficie es insuficiente o excesiva. Si es
insuficiente, aumente la tasa de flujo o mueva el
brazo más despacio, y si es excesiva, reduzca la tasa
de flujo o mueva el brazo más rápidamente.

k) Procure traslapar las capas en superficies planas
como paredes o techos. Cuando utilice un material
de látex, utilice una técnica de
franjas entrecruzadas (de

k)

izquierda a derecha y de arriba
abajo). Si desarrolla una buena
técnica, sólo necesitará aplicar
una capa.

l) La tecnología HVLP logra que la
pintura se seque mucho más

Suelte el gatillo al final de

cada movimento de
pulverizacion para evitae
el exceso de pintura y los

goteos

rápidamente que si se aplicara
con una brocha o rodillo, por lo tanto puede aplicar
una segunda capa mucho antes, si es necesario.

m)Cuando haya terminado de pintar, vacíe la pintura

no usada en su bote original, limpie el recipiente de
pintura, la junta del recipiente
de pintura y el tubo de toma.

m)

Vierta ½ litro de agua o alcohol
mineral (si la base es de agua)
en el recipiente de pintura y
vaporice durante 30-40 segundos
o hasta que la vaporización sea
incolora.

n) Limpie con un paño la aguja,
la boquilla de fluido y el tapón
de aire. Retire la aguja si es

n)

necesario y límpiela con un
paño (utilizando la
herramienta de aguja
suministrada).

© 2010

Graco y el logotipo de Graco son marcas comerciales registradas de Graco, Minnesota, Inc

www.spray-station.com

Para obtener instrucciones más detalladas, consulte el manual de instrucciones principal

V0112 01/10
