GRACO Pro Xp85 AA User Manual [ru]

Инструкции и детали

Электростатический распылительный

пистолет Pro Xp™ со вспомогательной

подачей воздуха

332065A

Для использования в опасных зонах класса I, подразделения I с использованием распыляемых материалов группы D. Для использования в зонах со взрывоопасной атмосферой группы II зоны 1 с использованием распыляемых материалов группы IIA. Только для профессионального использования.

Важные инструкции по технике безопасности Прочтите все содержащиеся в данном руководстве предупреждения и инструкции. Сохраните эти инструкции.

Максимальное рабочее давление жидкости 21 МПа (210 бар, 3000фунтовнакв.дюйм)

Максимальное рабочее давление воздуха 0,7 МПа (7 бар, 100 фунтов на кв. дюйм)

Номера деталей модели и сведения о соответствии стандартам см. на стр. 3.

PROVEN QUALITY. LEADING TECHNOLOGY.

Модели ............................................................. 3

Предупреждения............................................... 4

Краткое описание пистолета............................. 7

Принцип работы электростатического

распылительного пистолета

AA................................................. 7

Элементы управления, индикаторы и

компоненты................................... 8

Пистолеты Smart........................................ 9

Установка.......................................................... 15

Предупреждающий знак............................. 15

Вентиляция камеры распыления................ 15

Воздухопровод........................................... 16

Линия подачи жидкости.............................. 16

Настройка пистолета ........................................ 18

Контрольный список действий по

настройке пистолета..................... 18

Заземление................................................ 21

Проверка электрического заземления

пистолета...................................... 25

Проверка удельного сопротивления

жидкости....................................... 26

Проверка вязкости жидкости ...................... 26

Промывка оборудования перед

использованием............................ 26

Эксплуатация....................................................27

Процедура снятия давления ...................... 27

Запуск ........................................................ 27

Окончание работы...................................... 27

Техническое обслуживание............................... 28

Промывка................................................... 28

Ежедневная очистка пистолета.................. 29

Ежедневное обслуживание

системы ........................................ 31

Проверка электрооборудования ....................... 32

Проверка сопротивления пистолета........... 32

Проверка сопротивления блока

питания......................................... 33

Проверка сопротивления ствола

пистолета...................................... 34

Поиск и устранение неисправностей................. 35

Устранение проблем с формой

распыла ........................................ 35

Поиск и устранение неисправностей в

работе пистолета.......................... 36

Поиск и устранение неисправностей в

работе электроприборов............... 37

Ремонт.............................................................. 39

Подготовка пистолета к

обслуживанию...............................39

Замена воздушной крышки,

распылительного наконечника

и корпуса седла подачи

жидкости....................................... 40

Замена электрода ...................................... 41

Извлечение и замена трубки подачи

жидкости....................................... 42

Замена фильтра жидкости ......................... 42

Извлечение ствола пистолета.................... 43

Установка ствола пистолета....................... 43

Замена иглы подачи жидкости ................... 44

Извлечение и замена блокапитания........... 45

Извлечение и замена генератора

переменного тока.......................... 46

Ремонт клапана регулировки струи

воздуха ......................................... 48

Ремонт клапана регулировки воздуха

для пульверизации ....................... 48

Ремонт клапана включения

ивыключения

электростатического поля............. 49

Ремонт воздушного клапана.......................50

Замена модуля Smart................................. 51

Замена выхлопного клапана и вертлюга

воздушного отверстия................... 52

Спецификация деталей..................................... 53

Блок стандартного распылительного

пистолета со вспомогательной

подачей воздуха ........................... 53

Блок распылительного пистолета Smart

со вспомогательной подачей

воздуха ......................................... 56

Блок генератора переменного тока ............ 59

Блок клапана включения и выключения

электростатического поля............. 60

Блок клапана струи воздуха ....................... 61

Блок воздушной крышки............................. 62

Блок модуля Smart ..................................... 62

Таблица выбора распылительных

наконечников....................................... 63

Распылительные наконечники для

чистовой отделки AEM.................. 63

Распылительные наконечники

AEF с предварительно

подготовленными отверстиями

для чистовой отделки ................... 64

Ремонтные комплекты, сопутствующие

руководства и вспомогательное

оборудование...................................... 65

Вспомогательные принадлежности для

пистолета...................................... 65

Вспомогательное оборудование для

оператора ..................................... 65

Вспомогательное оборудование

системы ........................................ 66

Шланги....................................................... 67

Оборудование для тестирования ............... 67

Габариты .......................................................... 68

Технические данные......................................... 69

Гарантия компании Graco на оборудование

Pro Xp .................................................. 70

332065A

Модели

Арт. № kV

H60T10 60

H60M10 60

H85T10 85

H85M10 85

Дисплей Smart Стандартный дисплей

✔

II 2 G

EEx0,24мJT6

FM12ATEX0068

EN 50050

Ta 0–50°C

332065A 3

Предупреждения

Следующие предупреждения относятся к установке, эксплуатации, заземлению, техническому обслуживанию и ремонту данного оборудования. Символом восклицательного знака отмечены предупреждения общего характера, а знак опасности указывает на риск, связанный с определенной процедурой. Этими символами помечаются места в тексте, которых касаются данные предупреждения. В настоящем руководстве могут применяться другие касающиеся определенных продуктов символы опасности и предупреждения, которые не описаны в этом разделе.

ПРЕДУПРЕЖДЕНИЕ

ОПАСНОСТЬ ПОЖАРА, ВЗРЫВА И ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ

Легковоспламеняющиеся газы, такие как испарения растворителей или краски, могут загореться или взорваться в рабочей области. Для того чтобы избежать пожара, взрыва и поражения электрическим током, выполняйте указанные ниже действия.

• Электростатическое оборудование должно использоваться только обученным квалифицированным персоналом, понимающим требования, указанные в данном руководстве.

• Заземляйте оборудование, персонал, окрашиваемые объекты и токопроводящие предметы в рабочей зоне или рядом с ней. Сопротивление не должно превышать 1 МОм. См. инструкции по заземлению.

• Используйте только заземленные токопроводящие шланги подачи во

• Используйте только токопроводящие заземленные прокладки для емкостей.

• Немедленно прекратите работу, если появится искра статического разряда или вы почувствуете разряды электрического тока. Не используйте оборудование до выявления и устранения проблемы.

• Ежедневно проверяйте сопротивление пистолета, сопротивлени

• Используйте и очищайте оборудование только в хорошо вентилируемых зонах.

• Установите блокировку подачи воздуха в пистолет для предотвращения эксплуатации пистолета без включенных вентиляторов.

• При промывке или очистке оборудования используйте температурой воспламенения.

• Температура воспламенения растворителей, используемых для очистки внешней поверхности оборудования, должна превышать температуру окружающей среды не менее чемна5°C.

• Всегдавыключайтеэлектростатическое оборудование при промывке, очистке или обслуживании оборудования.

• Устраните все возможные причины воспламе электролампы и синтетическую спецодежду

• Неподключайтеинеотключайтекабелипитания,невключайтеиневыключайте освещение при наличии легковоспламеняющихся паров жидкости.

• В рабочей области не должно быть мусора, а также растворителей, ветоши и бензина.

• В рабочей области должен находитьс

я исправный огнетушитель.

нения, такие как сигнальные лампы, сигареты, переносные

(потенциальная опасность статического разряда).

растворители с максимально высокой

здуха фирмы Graco.

е шланга и электрическое заземление.

332065A

Предупреждения

ПРЕДУПРЕЖДЕНИЕ

ОПАСНОСТЬ ПРОКОЛА КОЖИ Струя жидкости из пистолета, разрывов в шлангах или деталях способна пробить кожу. Поврежденное место может выглядеть просто как порез, но это серьезная травма, которая может привести к ампутации. Немедленно обратитесь за хирургической помощью.

• Не осуществляйте распыление без установленной защитной насадки и без включенной блокировки пускового курка.

• Включайте блокиратор пускового курка в перерывах между работой.

• Запрещается направлять пистолет в сторону людей и любых частей тела.

• Не кладите руки на распылительный наконечник.

• Не пытайтесь остановить или отклонить утечку руками, другими частями тела, перчаткой или ветошью.

• При прекращении распыления и перед чисткой, проверкой и обслуживанием оборудования необходимо выполнить процедуру снятия давления.

• Перед использованием оборудования следует затянуть все соединения трубопроводов подачи жидкости.

• Ежедневно проверяйте шланги и соединительные муфты. Немедленно заменяйтеизношенныеили поврежденные детали.

ОПАСНОСТЬ ИСПОЛЬЗОВАНИЯ РАСТВОРИТЕЛЯ ПРИ ОЧИСТКЕ ПЛАСТИКОВЫХ ДЕТАЛЕЙ Многие растворители способны разрушать пластиковые детали и приводить к их выходу из строя, что может стать причиной серьезных увечий или порчи имущества.

• Для очистки несущих или удерживающих давление пластмассовых деталей используйте только совместимые растворители на водной основе.

• См. раздел Технические данные в настоящем и во всех остальных руководствах к оборудованию. Ознакомьтесь с паспортом безопасности жидкости и растворителя, а также с рекомендациями их производителя.

ОПАСНОСТЬ В СВЯЗИ С НАЛИЧИЕМ ТОКСИЧНЫХ ЖИДКОСТЕЙ ИЛИ ГАЗОВ Вдыхание токсичных газов, проглатывание токсичных жидкостей, их попаданиевглазаилина кожу может привести к серьезным травмам или смертельному исходу.

• Сведения об опасных особенностях используемых вами жидкостей см. в паспортах безопасности соответствующих материалов.

• Храните опасные жидкости в специальных контейнерах. При утилизации этих жидкостей выполняйте соответствующие инструкции.

СРЕДСТВА ИНДИВИДУАЛЬНОЙ ЗАЩИТЫ При нахождении в рабочей области следует использовать соответствующие средства защиты во избежание серьезных травм, в том числе повреждений органов зрения, потери слуха, ожогов и вдыхания токсичных паров. Ниже указаны некоторые средства индивидуальной защиты.

• Защитные очки и средства защиты слуха.

• Респираторы, защитная одежда и перчатки, рекомендованные производителем жидкости или растворителя.

332065A 5

Предупреждения

ОПАСНОСТЬ В СВЯЗИ С НЕПРАВИЛЬНЫМ ПРИМЕНЕНИЕМ ОБОРУДОВАНИЯ Неправильное применение оборудования может привести к серьезным травмамили смертельному исходу.

• Не используйте это оборудование, находясь в утомленном состоянии, под воздействием сильных лекарственных средств или в состоянии алкогольного опьянения.

• Не превышайте наименьшего для всех компонентов максимального рабочего давления или температуры. См. раздел Технические данные во всех руководствах по использованию оборудования.

• Используйте жидкости и растворители, совместимые с входящими с ними в контакт деталями оборудования. См. раздел Технические данные во всех руководствах по использованию оборудования. Прочтите предупреждения производителя жидкости и растворителя. Для получения полной информации об используемом веществе затребуйте паспорт безопасности материалов у дистрибьютора или продавца.

• Не покидайте рабочую область, когда оборудование находится под напряжением или под давлением.

• Когда оборудование не используется, выключите его и выполните процедуру снятия давления.

• Оборудование необходимо подвергать ежедневным проверкам. Немедленно ремонтируйте или заменяйте поврежденные или изношенные детали, используя при этом только оригинальные запасные части.

• Запрещается изменять или модифицировать оборудование. Модификация или внесение изменений в оборудование может привести к нарушению согласования с уполномоченным агентством и возникновению угрозы безопасности.

• Убедитесь в том, что характеристики каждого оборудования предусматривают применение в данной рабочей среде.

• Используйте оборудование только по назначению. Для получения необходимой информации свяжитесь с дистрибьютором.

• Прокладывайте шланги и кабели вне участков движения людей и механизмов, вдали от острых кромок, движущихся частей, горячих поверхностей.

• Запрещается изгибать и перегибать шланги, а также тянуть за них оборудование.

• Не допускайте детей и животных в рабочую область.

• Соблюдайте все действующие правила техники безопасности.

ПРЕДУПРЕЖДЕНИЕ

6 332065A

Краткоеописаниепистолета

Краткое описание пистолета

Принцип работы электростатического распылительного пистолета AA

Этонепистолетвоздушногораспыления. Во избежание серьезных травм, вызванных жидкостью под давлением и разбрызгиванием жидкости (например, во избежание прокола кожи), прочтите и выполняйте инструкции раздела Опасность прокола кожи на стр. 5.

Распылительный пистолет со вспомогательной подачей воздуха сочетает концепции безвоздушного и воздушного распыления. Распылительный наконечник пульверизирует жидкость и формирует факел распыления подобно обычному безвоздушному распылительному наконечнику. Воздух из воздушной крышки обеспечивает дальнейшую пульверизацию жидкости, способствуя устранению неровностей и формированию равномерного факела распыла жидкости.

После нажатия пускового курка пистолета часть регулируемого воздуха обеспечивает работу турбины генератора переменного тока, а оставшийся воздух

помогает пульверизировать распыляемую жидкость. Генератор производит энергию, которая преобразуется силовым картриджем, обеспечивающим подачу высокого напряжения на электрод пистолета.

Под действием электрода проходящая жидкость получает электростатический заряд. Заряженная жидкость притягивается к заземленной рабочей детали, обволакивая ее и покрывая все поверхности ровным слоем.

Можно дополнительно управлять регулируемым воздухом, направляемым к воздушной крышке, с помощью расположенного на пистолете клапана регулировки воздуха для пульверизации. Этот клапан можно использовать для ограничения потока воздуха к воздушной крышке, поддерживая достаточный поток воздуха к генератору переменного тока. Клапана регулировки воздуха для пульверизации не управляет шириной распыла. Для изменения ширины распыла используйте другой размер наконечника или отрегулируйте струю подаваемого вентилятором воздуха, чтобы сузить распыл.

Настоящий пистолет подает жидкость под высоким рабочим давлением, достаточным для пульверизации материалов с высоким содержанием сухого остатка.

ПРИМЕЧАНИЕ. При необходимости безвоздушной пульверизации полностью закройте расположенный на пистолете клапан регулировки воздуха для пульверизации. Закрытие этого клапана не повлияет на работу генератора переменного тока.

332065A

Краткое описание пистолета

Элементы управления, индикаторы и компоненты

Электростатический пистолет включает указанные ниже элементы управления, индикаторы и компоненты (см. рис. 1). Подробную информацию о пистолетах Smart см. также в разделе Пистолеты Smart, page 9 .

Позиция

A Входное

B Входное

D Воздушная

FКлапан

Описание

отверстие для воздуха

отверстие для жидкости

Выхлопное воздушное отверстие турбины

крышка/защитная насадка ираспылительный наконечник

Электрод

регулировки струи воздуха

Клапан регулировки воздуха для пульверизации

Назначение

1/4 npsm, левосторонняя резьба, для заземленного шланга подачи воздуха Graco.

1/4 npsm(m), для шланга подачи жидкости.

Зазубренный фитинг для поставляемой выхлопной трубы.

Доступные размеры см. в разделе Таблица

выбора распылительных наконечников, page 63.

Подает электростатический заряднажидкость.

Регулирует размер и форму струи воздуха. Может использоваться для уменьшения ширины распыла.

Регулирует поток воздуха для пульверизации.

Позиция

H Предохранит-

JКлапан

K Индикатор

L Встроенный

Описание

ель курка

включения и выключения электростатического поля

электростатического заряда (только для стандартных пистолетов; информацию об индикаторе пистолета Smart см. в разделе

Режим работы, page

9 )

фильтр жидкости

Назначение

Блокирует курок, чтобы предотвратить нежелательное включение пистолета.

ВКЛЮЧАЕТ (I) или ВЫКЛЮЧАЕТ (О) устройство подачи электростатического заряда.

Горит, если электростатическое поле ВКЛЮЧЕНО (I). Цвет обозначает частоту генератора переменного тока. См. таблицу цветов индикатора в разделе

Контрольный список действий по настройке пистолета, page 18.

Обеспечивает окончательную фильтрацию жидкости. Расположен внутри фитинга трубы подачи жидкости.

Figure 1 Кратко

еописаниепистолета

8 332065A

Пистолеты Smart

Краткое описание пистолета

Модуль пистолета Smart отображает напряжение распыления, силу тока, скорость генератора переменного тока и настройку напряжения (низкое или высокое напряжение). Он также позволяет пользователю снизить напряжение распыления. Модуль имеет два указанных ниже режима работы.

•Режимработы

• Режим диагностики

Режим работы

Столбцовая диаграмма

См. рис. 2 и табл. 1 на стр. 11. Во время нормального распыления режим работы отображает данные о пистолете. На экране отображается столбцовая диаграмма с указанием напряжения в киловольтах (кВ) и силы тока в микроамперах (мкА). Диапазон столбцовой диаграммы охватывает от 0 до 100 % для каждой величины.

Если индикаторы на столбцовой диаграмме силы тока горят синим цветом, это означает, что пистолет готов к распылению. Если индикаторы горят желтым или красным цветом, это означает, что сила тока слишком высока. Возможно, жидкость имеет высокую электропроводность; другие возможные причины см. в разделе Поиск и устранение неисправностей в работе

электроприборов, page 37.

Переключатель регулировки напряжения

Переключатель регулировки напряжения (VA) позволяет оператору переходить от высокого напряжения к низкому.

• Настройка высокого напряжения определяется максимальным вольтажом пистолета и не регулируется.

• Когда переключатель установлен на НИЗКОЕ напряжение, горит индикатор низкого напряжения (LO). Настройка низкого напряжения регулируется пользователем. См. раздел

Регулировка настройки низкого напряжения, page 10.

ПРИМЕЧАНИЕ. Появлениеэкранаошибкиуказывает на то, что модуль Smart потерял связь с блоком питания. Для получения подробной информации см. раздел Экран ошибки, page 10.

Индикатор частоты в герцах

Индикатор частоты в герцах работает так же, как и индикатор электростатического поля в стандартных пистолетах. Три указанных ниже цвета индикатора указывают на состояние скорости генератора переменного тока.

• Зеленый цвет указывает на то, что генератор работает с правильной скоростью.

• Если цвет индикатора через 1 секунду меняется на янтарный, необходимо увеличить давление.

• Если цвет индикатора через 1 секунду меняется на красный, необходимо уменьшить давление.

Figure 2 Модуль пистолета Smart в режим

е работы

332065A 9

Краткое описание пистолета

Экран ошибки

Если модуль Smart утрачивает связь с блоком питания, появляется экран ошибки, индикатор герц становится красным, и модуль Smart выключается. См.рис.3итабл.1настр.11.Этоможетслучиться в режиме работы или диагностики. См. раздел

Поиск и устранение неисправностей в работе электроприборов, page 37. Для возобновления работы

модуля Smart необходимо восстановить соединение.

ПРИМЕЧАНИЕ. Экран ошибки появляется через 8 секунд. Если пистолет был разобран, перед распылением подождите 8 секунд и убедитесь в том, что состояние ошибки не возникает.

ПРИМЕЧАНИЕ. Экран ошибки не появляется при отсутствии питания в пистолете.

ПРИМЕЧАНИЕ. После 2 секунд в неактивном режиме дисплей вернется к экрану рабочего режима.

ПРИМЕЧАНИЕ. Настройку низкого напряжения можно заблокировать. См. раздел

Символ блокировки, page 10.

Figure 4 Экран настройки низкого напряжения (без блокировки)

Символ блокировки

Figure 3 Экран ошибки

Регулировка настройки низкого напряжения

Настройка низкого напряжения регулируется пользователем. Для того чтобы получить доступ к экрану настройки низкого напряжения, в режиме работы нажмите кнопку LO SET (LS), не удерживая ее. На экране отобразится текущая настройка низкого напряжения. См. рис. 4 и табл. 1 на стр. 11. Далее указаны возможные диапазоны.

• Пистолеты 85 кВ: 40–85 кВ

• Пистолеты 60 кВ: 30–60 кВ

Установите переключате (VA) в положение LO. Для настройки с шагом прира кнопку LO SET. Когда зн максимальной настрой минимальной настро Продолжайте нажима настройканебудету

ль регулировки напряжения

увеличения установленной

щения 5 единиц нажимайте

ачение на дисплее достигнет

ки, оно будет сброшено до

йки для вашего пистолета.

ть кнопку, пока необходимая

становлена.

Настройку низкого напряжения можно заблокировать. Если она заблокирована, на экране появляется рисунок (LK). См. рис. 5 и табл. 1 на стр. 11.

• При нахождении в режиме ВЫСОКОГО напряжения настройка низкого напряжения всегда заблокирована. Символ блокировки будет появляться при нажатии кнопки LO SET.

• В режиме НИЗКОГО напряжения символ блокировки появляется только при включении блокировки. Для блокирования или разблокирования настройки низкого напряжения см. раздел

Экран блокировки низкого напряжения, page 14.

Figure 5 Экран настройки низкого напряжения (с блокировкой)

10 332065A

Table 1 . Пояснения к рис. 2–9.

Краткое описание пистолета

Позиция

Описание

VA Переключатель регулировки

напряжения

Индикатор режима низкого напряжения

Экран напряжения (кВ) Отображает фактическое

Экран силы тока (мкА) Отображает фактическую силу

Назначение Двухпозиционный переключатель,

который позволяет установить на пистолетах Smart низкое (LO) или высокое (HI) напряжение. Переключатель работает в режиме работы или диагностики.

Светится (синим цветом), когда на пистолете Smart установлено низкое напряжение.

напряжение распыления на пистолете (в кВ). В режиме работы отображается столбцовая диаграмма. В режиме диагностики напряжение отображается в виде числа.

тока распыления на пистолете (в мкА). В режиме работы отображается столбцовая диаграмма. В режиме диагностики сила тока отображается в виде числа.

LS Кнопка LO SET

Экран низкого напряжения Отображает настройку низкого

LK Блокировка низкого напряжения

Для перехода на экран настройки низкого напряжения нажмите эту кнопку, не удерживая ее.

Для входа в режим диагностики или выхода из него нажмите эту кнопку и удерживайтееевтечение5секунд.

Для перемещения между экранами в режиме диагностики нажимайте эту кнопку, не удерживая ее.

Для включения или выключения блокировки во время нахождения на экране блокировки низкого напряжения в режиме диагностики нажмите эту кнопку и удерживайте ее.

напряжения в виде числа. Настройку можно изменить. См. рис. 4.

Отображается, если настройка низкого напряжения заблокирована. См. рис. 5 и рис.

332065A

Краткое описание пистолета

Позиция LD

Описание Отображение низкого напряжения Появляется на экране блокировки

Назначение

низкого напряжения. См. рис. 9.

Экран ошибки

Появляется в том случае, если модуль Smart теряет связь с блоком питания. См. рис. 3.

VI Индикатор напряжения В режиме диагностики горят

два верхних правых индикатора, указывающих на то, что значение отображается в кВ. См. рис. 6.

Индикатор силы тока В режиме диагностики горят

два нижних правых индикатора, указывающих на то, что значение отображается в мкА. См. рис. 7.

AS Экран скорости генератора

переменного тока

В режиме диагностики скорость в герцах отображается в виде числа. См. рис. 8.

Hz Индикатор скорости генератора

переменного тока

В режиме работы цвет индикатора меняется, отображая состояние скорости генератора переменного тока.

• Зеленый цвет указывает на то, что генератор работает с правильной скоростью.

• Если цвет индикатора через 1 секунду меняется на янтарный, это указывает на слишком низкую скорость генератора переменного тока.

• Если цвет индикатора через 1 секунду меняется на красный, это указывает на слишком высокую скорость генератора переменного тока. Кроме того, индикатор становится красным в случае отображения ошибки.

В режиме диагностики индикатор горит зеленым светом во время нахождения на экране скорости генератора переменного тока (в герцах).

332065A

Режим диагностики

Краткое описание пистолета

Режим диагностики содержит четыре указанных ниже экрана, на которых отображаются сведения о пистолете.

• Экран напряжения (в киловольтах)

• Экран тока (в микроамперах)

• Экран скорости генератора переменного тока (в герцах)

• Экран блокировки низкого напряжения

ПРИМЕЧАНИЕ. Для регулировки настройки низкого напряжения необходимо находиться в режиме работы. Эту настройку нельзя отрегулировать в режиме диагностики. Однако переключатель регулировки напряжения (VA) можно установить на ВЫСОКОЕ или НИЗКОЕ напряжение как в режиме работы, так и в режиме диагностики.

Для входа в режим диагностики нажмите кнопку LO SET (LS) и удерживайте ее в течение примерно 5 секунд. На экране будет отображен раздел

Экран напряжения (в киловольтах), page 13.

Для перехода к следующему экрану нажмите кнопку LO SET еще раз.

Для выхода из режима диагностики нажмите кнопку LO SET и удерживайте ее в течение примерно 5 секунд. Экран вернется в рабочий режим.

ПРИМЕЧАНИЕ. Если пистолет будет отключен во время нахождения в режиме диагностики, после повторного нажатия пускового курка пистолета будет отображен последний просмотренный экран.

ПРИМЕЧАНИЕ. Нельзя выйти из режима диагностики, находясь на экране блокировки низкого напряжения. Подробную информацию см. в разделе

Экран блокировки низкого напряжения, page 14.

Экран напряжения (в киловольтах)

Экран напряжения (в киловольтах) – это первый экран, отображаемый после входа в режим диагностики. См. рис. 6 и табл. 1 на стр. 11. Для входа на этот экран нажмитекнопкуLOSETиудерживайтееевтечение примерно 5 секунд, находясь в режиме работы.

На этом экране отображается напряжение распылительного пистолета в виде числа (в киловольтах), округленного с точностью до 5 кВ. На панели дисплея загораются два верхних правых индикатора (VI), указывающих на то, что в настоящий момент отображается экран напряжения (в киловольтах). Экран отображает считываемые показания, которые нельзя изменить.

LO SET. Для возврата в режим работы нажмите эту кнопку и удерживайте в течение 5 секунд.

Figure 6 Экран напряжения (в киловольтах)

Экран тока (в микроамперах)

Экран тока (в микроамперах) – это второй экран в режиме диагностики. См. рис. 7 и табл. 1 на стр.

11. Для входа на этот экран нажмите кнопку LO SET, находясь на экране сведений о напряжении (в киловольтах).

На этом экране отображается сила тока распылительного пистолета в виде числа (в микроамперах), округленного с точностью до 5 мкА. На панели дисплея загораются два нижних правых индикатора (CI), указывающих на то, что в настоящий момент отображается экран тока (в микроамперах). Экран отображает считываемые показания, которые нельзя изменить.

Для перехода к разделу Экран скорости генератора

переменного тока (в герцах), page 14 нажмите кнопку

LO SET. Для возврата в режим работы нажмите эту кнопку и удерживайте в течение 5 секунд.

Для перехода к разделу

Экран тока (в микроамперах), page 13 нажмите кнопку

Figure 7 Экран тока (в микроамперах)

332065A 13

Краткое описание пистолета

Экран скорости генератора переменного тока (в герцах)

Экран скорости генератора переменного тока (в герцах) – это третий экран в режиме диагностики. См. рис. 8 и табл. 1 на стр. 11. Для входа на этот экран нажмите кнопку LO SET, находясь на экране сведений о силе тока (в микроамперах).

На этом экране отображается скорость генератора переменного тока в виде 3-значного числа (AS), округленного с точностью до 10 Гц. Экран отображает считываемые показания, которые нельзя изменить. Если скорость генератора переменного тока выше 999 Гц, на дисплее отображается 999 Гц.

Индикатор частоты светится зеленым цветом, что означает, что вы просматриваете экран скорости генератора переменного тока (в герцах).

Для перехода к разделу

Экран блокировки низкого напряжения, page 14 нажмите

кнопку LO SET. Для возврата в режим работы нажмите эту кнопку и удерживайте в течение 5 секунд.

Экран блокировки низкого напряжения

Экран блокировки низкого напряжения – это четвертый экран в режиме диагностики. См. рис. 9 и табл. 1 на стр. 11. Для входа на этот экран нажмите кнопку LO SET, находясь на экране сведений о скорости генератора (в герцах).

Этот экран отображает состояние блокировки низкого напряжения. Если настройка заблокирована, в левой части экрана низкого напряжения (LD) появляется символ блокировки (LK). Если настройка не заблокирована, символ блокировки не отображается.

Для изменения состояния блокировки нажмите и удерживайте кнопку LO SET, пока символ блокировки не появится или не исчезнет. Если блокировка установлена, символ блокировки появится также на экране настройки низкого напряжения в режиме низкого напряжения (см. рис. 4).

ПРИМЕЧАНИЕ. Нельзя выйти из режима диагностики, находясь на этом экране, поскольку нажатие и удерживание кнопки LO SET приведет ко включению или выключению блокировки. Для выхода нажмите кнопку LO SET, не удерживая ее, вернитесь на экран напряжения (в киловольтах) и выйдите из режима диагностики.

Figure 8 Экран скорости генератора переменного тока (в герцах)

Figure 9 Экран блокировки низкого напряжения

332065A

Установка

При установке и обслуживании данного оборудования необходим доступ к деталям, неправильное обращение с которыми может привести к поражению электрическим током или другой серьезной травме.

• Не устанавливайте и не обслуживайте оборудование, если вы не являетесь обученным квалифицированнымспециалистом.

• При установке необходимо соблюдать все государственные, региональные и местные нормативные требования относительно установки электрооборудования класса I отделения I для опасной среды или оборудования группы II зоны I для взрывоопасной среды.

• Соблюдайте все соответствующие местные, региональные и национальные предписания по противопожарной безопасности и электробезопасности, а также другие предписания по охране труда.

На рис. 10 изображена типовая электростатическая распылительная система со вспомогательной подачей воздуха. Этот рисунок не является действительным чертежом системы. Для получения рекомендаций относительно проектирования системы, соответствующей вашим специфическим потребностям, свяжитесь с дистрибьютором Graco.

Установка

Предупреждающий знак

Прикрепите предупредительные знаки в области распыления там, где они будут хорошо видны и где все операторы смогут их прочесть. К пистолету прилагается предупредительный знак на английском языке.

Вентиляция камеры распыления

Во избежание пожара или взрыва вследствие накопления горючих или ядовитых паров необходимо обеспечить должную вентиляцию помещения во время распыления, промывки или очистки пистолета. Не используйте пистолет, если вентиляторы выключены.

Система подачи воздуха на пистолет должна быть связана с вентиляторами электрической цепью таким образом, чтобы работа пистолета была невозможна при выключенных вентиляторах. Ознакомьтесь и соблюдайте национальные, государственные и местные предписания относительно требований к скорости выдува отработанного воздуха.

Слишком высокая скорость выдува отработанного воздуха снизит продуктивность электростатической системы. Скорость выдува отработанного воздуха на уровне 31 линейного метра в минуту (100 футов в минуту) должна быть достаточна.

332065A 15

Установка

Воздухопровод

Во избежание поражения электрическим током шланг подачи воздуха должен быть подключен к точке истинного заземления. Используйте только заземленный шланг подачи воздуха Graco.

1. См. рис. 10. Для подачи воздуха к пистолету используйте заземленный шланг подачи воздуха (AH) производства компании Graco. Впускной фитинг для подачи воздуха в пистолет имеет левостороннюю резьбу. Провод заземления (AG) шланга для подачи воздуха должен быть подключен к точке истинного заземления. Пока что не следует подключать шланг подачи воздуха ко впускному отверстию пистолета.

2. Установите воздушный фильтр/водоотделитель (AF) в воздухопровод пистолета, чтобы обеспечить подачу сухого чистого воздуха. Загрязнения и влага могут нарушить внешний вид отделанной детали и привести к неисправности пистолета.

Для того чтобы избежать серьезных травм (включая проколы кожи) из-за разрыва компонентов системы, необходимо ограничить давление насоса путем установки регулятора давления воздуха в насосе. Не стоит полагаться исключительно на регулятор давления жидкости в пистолете как на средство ограничения давления.

Насос подачи жидкости не должен производить давление выше 21 МПа (210 бар, 3000 фунтов на кв. дюйм) – это

жидкости

воздуха, подаваемого в насос с соотношением 30:1 не должно превышать 0,7 МПа (7 бар, 100 фунтов на кв. дюйм).

3. Для контроля давления воздуха, подаваемого на насос и пистолет, установите регуляторы давления воздуха стравливающего типа (PR, GR) в воздухопроводы насоса и пистолета.

максимальное рабочее давление

в пистолете. Например, давление

4. Установите воздушный клапан стравливающего типа (BV) в воздухопровод насоса. Воздушный клапан стравливающего типа (BV) необходимо установить в системе для отключения подачи воздуха на насос и удаления воздуха, скопившегося между этим клапаном и насосом после закрытия регулятора. Устанавливайте дополнительный воздушный клапан стравливающего типа на главный воздухопровод (MA), чтобы иметь возможность изолировать вспомогательное оборудование для обслуживания.

5. Устанавливайте воздушный клапан стравливающего типа (BV) на каждом воздухопроводе пистолета. Это позволит отключать подачу воздуха на пистолет(ы) и удалять воздух, скопившийся между этим клапаном и пистолетом после закрытия регулятора.

Линия подачи жидкости

1. Продуйте линию подачи жидкости (FL) воздухом и промойте ее растворителем. Используйте растворитель, совместимый с распыляемой жидкостью. Пока что не следует подключать линию подачи жидкости ко впускному отверстию для подачижидкостивпистолет.

2. Для регулировки давления жидкости, поступающей в пистолет, установите регулятор давления (FR) на линии подачи жидкости.

3. Для удаления частиц и осадка, которые могут засорить распылительное сопло, установите фильтр жидкости (FF) рядом с выпускным отверстием насоса.

ПРИМЕЧАНИЕ. Для дополнительной фильтрации пистолет оборудован встроенный фильтром для жидкости.

Во избежание серьезного ранения, включая прокол кожи и попадание жидкости в глаза или на кожу, не используйте оборудование без установленного дренажного клапана для жидкости (FD).

4. Дренажный клапан для жидкости (FD) необходим всистемедляснятиядавленияжидкостив поршневом насосе, шланге и пистолете. Нажатия

Скопившийся воздух может привести к неожиданному срабатыванию насоса, что может нанести серьезную травму, включая прокол кожи и попадание жидкости в глаза или на кожу. Не используйте оборудование без установленного воздушного клапана стравливающего типа (BV).

курка пистолета для снятия давления может быть недостаточно. Установите дренажный клапан рядом с выпускным отверстием жидкости в насосе.

16 332065A

БЕЗОПАСНАЯ ЗОНА ОПАСНАЯ ЗОНА

Установка

Figure 10 Типовая установка

Пояснения к стандартной установке

Позиция

AF Воздушный фильтр/водоотделитель

AG* Заземляющий провод для шланга подачи

AH* Заземленный шланг подачи воздуха Graco

BV*

EG Электростатический распылительный

FD*

FF Фильтр жидкости

FL Линия подачи жидкости

FR Регулятор давления жидкости

Описание

воздуха в пистолет

(левосторонняя резьба)

Лубрикатор воздухопровода насоса

Воздушный запорный клапан стравливающего типа для насоса

пистолет

Дренажный клапан для жидкости

Манометр для жидкости

Позиция

MA Главный воздухопровод

PG*

PR Регулятор давления воздуха в насосе

RV Клапан разноса насоса

SV* Электромагнитный клапан блокировки

* Эти позиции необходимы для безопасной работы. Их необходимо приобретать отдельно.

Описание

Запорный клапан для жидкости

Регулятор давления воздуха в пистолете

Провод заземления насоса

Подающий насос

вентилятора ПРИМЕЧАНИЕ. Электромагнитный клапан не предлагается компанией Graco в качестве вспомогательного оборудования.

332065A

Настройка пистолета

Контрольный список действий по настройке пистолета

Расположение элементов управления электростатическим пистолетом см. на рис.

11.

Figure 11 Элементы управления электростатическим пистолетом

1. Переведите переключатель (J) включения и выключения электростатического поля в положение ВЫКЛЮЧЕНИЯ (О).

4. Подключите заземленный шланг подачи воздуха Graco ко впускному отверстию пистолета. Впускной фитинг для подачи воздуха в пистолет имеет левостороннюю резьбу.

5. Выполните все действия, указанные в разделе

Заземление, page 21.

6. Выполните все действия, указанные в разделе

Проверка электрического заземления пистолета, page 25. Показатель должен быть меньше 1 МОм.

7. Убедитесь в том, что удельное сопротивление материала соответствует требованиям для электростатического распыления. См. раздел

Проверка удельного сопротивления жидкости, page

26.

8. Подключите выхлопную трубу и закрепите ее прилагаемым зажимом.

2. Закройте подачу воздуха на пистолет через воздушный клапан стравливающего типа.

3. Проверьте сопротивление пи

Проверка сопротивления пи

столета. См. раздел

столета, page 32.

9. Подсоедините шланг подачи жидкости ко впускному отверстию жидкости на пистолете.

10. При необходимости осуществите промывку. См. раздел Промывка, page 28.

18 332065A

Во избежание прокола кожи всегда выполняйте инструкции раздела

Процедура снятия давления, page 27 перед

извлечением или установкой распылительного наконечника, воздушнойкрышкиилизащитной насадки.

Настройка пистолета

15. Убедитесь в том, что переключатель включения и выключения электростатического поля находится в положении ВЫКЛЮЧЕНИЯ (О).

11. Выходной поток жидкости и ширина распыла зависят от размера распылительного наконечника, а также от вязкости и давления жидкости. Руководство по выбору соответствующего распылительного наконечника приведено в разделе

Таблица выбора распылительных наконечников, page 63.

12. Установите язычок распылительного наконечника на одной линии с пазом воздушной крышки. Установите наконечник.

13. Установите воздушную крышку и стопорное кольцо. Выровняйте воздушную крышку и накрепко затяните стопорное кольцо.

16. Включите насос. Установите на регуляторе давления жидкости значение 2,8 МПА (28 бар, 400 фунтов на кв. дюйм).

17. Осуществите пробное распыление. Осмотрите размер частиц в центре распыла (неровности по краям будут устранены в пункте 21). Увеличьте давление с небольшим шагом приращения. Осуществите еще одно пробное распыление. Сравните размер частиц. Продолжайте повышать давление, пока размер частиц не перестанет изменяться. Давлениенедолжнопревышать21 МПа (210 бар, 3000 фунтов на кв. дюйм).

14. Закройте клапан регулировки воздуха для пульверизации (G) и клапан регулировки струи воздуха (F).

18. Переведите переключатель включения и выключения электростатического поля в положение ВКЛЮЧЕНИЯ (I).

332065A 19

Настройка пистолета

19. Проверьте, горит ли индикатор электростатического поля (К) (в пистолетах Smart – индикатор герц). См. приведенную ниже таблицу.

Table 2 . Цвета светодиодного индикатора

Цвет инд-

икатора

Зеленый

Янтарный Если цвет индикатора через 1

Красный Если цвет индикатора через 1

20. Для того чтобы обеспечить полное напряжение распыления, установите регулятор подачи воздуха таким образом, чтобы при нажатии курка на пистолете давление составляло 0,32 МПа (3,2 бар, 45фунтовнакв.дюйм).См.таблицуниже.

Во время распыления индикатор должен быть зеленым, что указывает на удовлетворительное давление воздуха в турбине генератора переменного тока.

секунду меняется на янтарный, это указывает на слишком низкое давление. Увеличивайте давление воздуха, пока индикатор не станет зеленым.

секунду меняется на красный, это указывает на слишком высокое давление. Уменьшайте давление воздуха, пока индикатор не станет зеленым.

Описание

21. Поворачивайте клапан регулировки подачи воздуха для пульверизации против часовой стрелки, пока все неровности по краям не будут устранены.

22. Если требуемый уровень пульверизации не достигнут, измените размер наконечника. Чем меньше размер отверстия наконечника, тем меньше размер частиц, образующихся при пульверизации.

23. Покрасьте испытательный образец. Осмотрите края и убедитесь в удовлетворительности покрытия. В случае плохого наложения слоев см. раздел

Поиск и устранение неисправностей, page 35.

Table 3 . Падение давления

Длина шланга подачи

воздуха в футах (м)

при использовании шланга со внутренним диаметром 8 мм (5/16

дюйма)

15 (4.6) 52 (0.36, 3.6)

25 (7.6) 57 (0.40, 4.0)

50 (15.3) 68 (0.47, 4.7)

75 (22.9) 80 (0.56, 5.6)

100 (30.5) 90 (0.63, 6.3)

Значение на

регуляторе подачи воздуха в фунтах на кв. дюйм (МПа, бар)

(при нажатии курка

пистолета)

ПРИМЕЧАНИЕ. Если требуется более уз распыла, слегка откройте клапан воздуха. (Чрезмерный поток воз может привести к отложению крас крышке.)

регулировки струи

духа из вентилятора

ки на воздушной

кая форма

20 332065A

Заземление

При работе электростатического пистолета любые незаземленные предметы в области распыления (люди, контейнеры, инструменты, и т.д.) могут стать электрически заряженными. Неправильно выполненное заземление может быть причиной статического разряда, который может вызвать пожар, взрыв или удар током. Заземляйте оборудование, персонал, окрашиваемые объекты и электропроводящие предметы в рабочей зоне. Сопротивлениенедолжнопревышать1МОм. Следуйте приведенной ниже инструкции по заземлению.

Ниже приведены минимальные требования к заземлению для базовой электростатической системы (см. рис. 12–15). Ваша система может также включать иное оборудование и предметы, требующие заземления. Подробные инструкции по заземлению см. в местных электротехнических правилах и нормах. Система должна быть подсоединена к точке истинного заземления.

Насос/источник жидкости:

• жидкости, подсоединив его провод заземления к точке истинного заземления.

заземлите насос/источник

Настройка пистолета

•

Окрашиваемый объект:

должны быть всегда чистыми и заземленными.

•

Все токопроводящие предметы и устройства в области распыления

заземлены.

•

Контейнеры для жидкости и отходов:

все контейнеры для жидкости и отходов в области распыления. Используйте только токопроводящие заземленные прокладки для емкостей. При промывке пистолета используйте для сбора излишней жидкости токопроводящий заземленный контейнер.

Воздушные компрессоры:

• соответствии с рекомендациями изготовителя.

Все линии подачи воздуха и жидкости

• надлежащим образом заземлены. Для обеспечения целостности заземления используйте только заземленные шланги с суммарной длиной не более 30,5 м (100 футов)

подвески для деталей

должны быть должным образом

заземлите

заземлите оборудование в

должны быть

•

Электростатический распылительный пистолет со вспомогательной подачей воздуха:

пистолет, подключив к нему заземленный шланг подачи воздуха Graco, а провод заземления этого шланга подключите к точке истинного заземления. См. раздел Проверка электрического заземления

пистолета, page 25.

заземлите

332065A

Настройка пистолета

•

Пол в области распыления:

токопроводящим и заземленным. Не покрывайте пол картоном или любым непроводящим материалом, который способен прервать целостность цепи заземления

должен быть

•

Все люди, входящие в область распыления:

носить обувь с токопроводящей подошвой, например кожаной, или пользоваться личными заземляющими браслетами. Не носите обувь с непроводящей подошвой, например подошвой из резины или пластика. При необходимости использования перчаток пользуйтесь только токопроводящими перчатками, поставляемыми вместе с пистолетом. Если используются перчатки, не производимые компанией Graco, обрежьте в них кончики пальцев или область ладони, чтобы обеспечить контакт руки с заземленной рукоятью пистолета.

должны

Расшифровка рисунков 12–15

•

Воспламеняющиеся жидкости в области распыления:

необходимо хранить в одобренных заземленных контейнерах. Не используйте пластиковые контейнеры. Не запасайте больше материала, чем необходимо для одной смены.

Рис. 12

Оператор заземлен через рукоятку пистолета и токопроводящую обувь.

Рис. 13

Окрашиваемый объект заземлен через контакт с системой подвески и конвейера.

Рис. 14 Пистолет заземлен через

токопроводящий воздушный шланг.

Рис. 15

Необходимо заземлить источник жидкости и линию ее подачи.

332065A

Figure 12 Заземление оператора

Настройка пистолета

Figure 13 Заземление окрашиваемого объекта

332065A 23

Настройка пистолета

Figure 14 Заземление пистолета

Figure 15 Заземление источника жидкости

332065A

Проверка электрического заземления пистолета

5. Убедитесь в том, что заземленный воздушный

шланг подключен и что провод заземления шланга подсоединен к точке истинного заземления.

Мегаомметр, арт. № 241079 (АА, см. рис. 16), не предназначен для применения в опасных зонах. Во избежание искрения используйте мегаомметр для проверки только при соблюдении указанных ниже условий.

• Пистолет удален из опасной области.

• Альтернативный вариант: в опасной области выключены все устройства распыления, работают вентиляторы и отсутствуют воспламеняющиеся пары (например, испарения от распыления или из открытых контейнеров с растворителями).

Несоблюдение этого условия может привести к пожару, взрыву или поражению электрическим током и, как следствие, к серьезной травме или порче имущества.

Мегаомметр Graco, арт. № 241079, доступен в качестве вспомогательного оборудования для проверки заземления пистолета.

1. Проверка целостности цепи заземления пистолета и воздушного шланга должна осуществляться квалифицированным электриком.

2. Переведите переключатель включения и выключения электростатического поля в положение ВЫКЛЮЧЕНИЯ (О).

6. Измерьте сопротивление между рукояткой пистолета (BB) и точкой истинного заземления (CC). Используйте подведенное напряжение, минимум 500 В, максимум 1000 В. Сопротивление не должно превышать 1 МОм. См. рис. 16.

7. Если сопротивление больше 1 МОм, проверьте затяжку соединений заземления и убедитесь в том, что провод заземления воздушного шланга подключен к точке истинного заземления. Если после этого повышенное сопротивление сохраняется, замените шланг подачи воздуха.

Настройка пистолета

3. Отключите подачу воздуха и жидкости на пистолет. Выполните инструкции раздела

Процедура снятия давления, page 27.

4. Отсоедините шланг подачи жидкости.

Figure 16 Проверка электрич пистолета

еского заземления

332065A 25

Настройка пистолета

Проверка удельного сопротивления жидкости

Во избежание возгорания, взрыва или поражения электрическим током проверяйте удельное сопротивление жидкоститольковбезопасных помещениях. Измеритель сопротивления 722886 и зонд 722860 не предназначены для применения в опасных зонах.

Несоблюдение этого условия может привести к пожару, взрыву, поражению электрическим током и, как следствие, к серьезной травме или порче имущества.

Измеритель сопротивления, арт. № 722886, и зонд 722860 производства компании Graco доступны в качестве вспомогательного оборудования для проверки соответствия удельного сопротивления распыляемой жидкости требованиям, предъявляемым электростатической распылительной системой со вспомогательной подачей воздуха.

Проверка вязкости жидкости

Для проверки вязкости жидкости вам понадобятся:

•чашечныйвискозиметр;

• секундомер.

1. Полностью погрузите вискозиметр в жидкость. Быстро поднимите вискозиметр, запустив секундомер сразу после полного извлечения вискозиметра.

2. Следите за потоком жидкости, вытекающей из нижней части вискозиметра. Как только поток прервется, остановите секундомер.

3. Запишите тип жидкости, затраченное время и размер отверстия вискозиметра.

4. В случае чрезмерно повышенной или пониженной вязкости обратитесь к поставщику материала. Осуществите регулировку в соответствии с потребностями.

Промывка оборудования перед использованием

Следуйте инструкциям, приведенным в руководствах к измерителю и зонду. Для оптимальной работы электростатической системытребуютсяпоказанияот 25 МОм·см и выше.

Table 4 . Уровни удельного сопротивления жидкости

МОм·см

1–5 5–25 25–200 200–2000

Тестовые электростатические показатели

Хорошие электростатические показатели

Отличные электростатические показатели

Хорошие электростатические показатели

Оборудование было проверено на заводе с использованием жидкости. Во избежание загрязнения жидкости перед использованием осуществляйте промывку оборудования с помощью совместимого растворителя.

26 332065A

Эксплуатация

Процедура снятия давления

Данное оборудование будет оставаться под давлением до тех пор, пока оно не будет снято вручную. Во избежание получения серьезной травмы от жидкости под давлением (например, в результате прокола кожи, разбрызгивания жидкости и ранения движущимися деталями) выполняйте процедуру снятия давления после каждого завершения распыления и перед очисткой, проверкой либо обслуживанием оборудования.

1. Переведите переключатель включения и выключения электростатического поля в положение ВЫКЛЮЧЕНИЯ (О).

Эксплуатация

6. Включите блокиратор пускового курка.

7. Откройте дренажный кран насоса, предварительно подготовив емкость для сливаемой жидкости. Оставьте дренажный клапан насоса открытым до тех пор, пока вы не будете готовы продолжить распыление.

8. Если распылительный наконечник или шланг полностью забиты или если давление снято не полностью, медленно ослабьте соединительную муфту в конце шланга. Теперь можно очистить распылительный наконечник или шланг.

2. Включите блокиратор пускового курка.

3. Закройте воздушные клапаны стравливаюшего типа на линиях, ведущих к источнику жидкости и к распылительному пистолету.

4. Выключитеблокираторпусковогокурка.

5. Направьте распылительный пистолет в заземленную металлическую емкость для отходов и нажмите курок, чтобы снять давление жидкости.

Запуск

Выполните все действия, указанные в разделе

Контрольный список действий по настройке пистолета, page 18.

Окончание работы

1. Промойте пистолет. См. раздел Промывка, page 28.

2. Выполните инструкции раздела

Процедура снятия давления, page 27.

3. Повесьте пистолет на крюк, направив сопло вниз.

332065A

Техническое обслуживание

Промывка

• Осуществляйте промывку оборудования перед сменой жидкостей, прежде чем жидкость засохнет, в конце рабочего дня, перед помещением на хранение и перед выполнением ремонта.

• Осуществляйте промывку при минимально возможном давлении. Проверяйте соединения на герметичность и затягивайте их, если необходимо.

• Промывайте оборудование жидкостью, совместимой с распыляемым раствором и смачиваемыми частями оборудования.

Во избежание возгорания, взрыва или поражения электрическим током перед промывкой пистолета переведите клапан включения и выключения электростатического поля в положение ВЫКЛЮЧЕНИЯ (О).

УВЕДОМЛЕНИЕ.

Для промывки или очистки пистолета не используйте метиленхлорид, поскольку этот растворитель повредит полиамидные компоненты.

5. Направьте пистолет в заземленную металлическую емкость. Осуществляйте промывку, пока из распылительного пистолета не начнет течь чистый растворитель.

6. Выполните инструкции раздела

Процедура снятия давления, page 27.Включите

блокиратор пускового курка.

7. Выключите или отсоедините линию подачи растворителя.

8. Установите язычок распылительного наконечника на одной линии с пазом воздушной крышки. Установите наконечник.

1. Переведите переключатель включения и выключения электростатического поля в положение ВЫКЛЮЧЕНИЯ (О).

2. Выполните инструкции раздела

Процедура снятия давления, page 27.

3. Извлеките и очистите воздушную крышку и распылительный наконечник.

4. Замените подачу с жидкости на растворитель или отсоедините линию подачи жидкости от пистолета и подсоедините к нему линию подачи растворителя.

9. Установите воздушную крышку, защитную насадку и стопорное кольцо.

10. Повесьте пистолет на крюк, направив сопло вниз.

11. Когда вы снова будете готовы к распылению, подключите линию подачи жидкости заново. Выполните инструкции раздела Контрольный

список действий по настройке пистолета, page 18.

28 332065A

Техническое обслуживание

Ежедневная очистка пистолета

1. Переведите переключатель включения и выключения электростатического поля в положение ВЫКЛЮЧЕНИЯ (О).

2. Выполните инструкции раздела

Процедура снятия давления, page 27.

3. Извлеките воздушную крышку с защитной насадкой и распылительный наконечник.

6. Очистите наружную поверхность пистолета с помощью совместимого растворителя. Пользуйтесь мягкой тканью. Направьте пистолет вниз, чтобы растворитель не попал в проходы пистолета. Не погружайте пистолет.

4. Осуществите промывку пистолета, см. раздел

Промывка, page 28.

5. Выполните инструкции раздела

Процедура снятия давления, page 27.

332065A 29

Техническое обслуживание

7. Очистите воздушную крышку/защитную насадку и распылительный наконечник мягкой щеткой и совместимым растворителем.

8. При необходимости для очистки отверстий воздушнойкрышкииспользуйте зубочистку или другой мягкий инструмент. Не используйте металлические инструменты.

10. Установите воздушную крышку и стопорное кольцо. Выровняйте воздушную крышку и накрепко затяните стопорное кольцо.

9. Установите язычок распылительного наконечника на одной линии с пазом воздушной крышки. Установите наконечник.

30 332065A

Техническое обслуживание

Ежедневное обслуживание системы

1. Выполните инструкции, указанные в разделе

Ежедневная очистка пистолета, page 29.

Выполните инструкции раздела

Процедура снятия давления, page 27.

2. Очистите фильтры жидкости и воздуха.

3. Убедитесь в отсутствии утечек жидкости. Затяните все фитинги.

4. Очистите подвески для деталей. Используйте инструмент, не образующий искр.

5. Проверьте движение пускового курка и клапанов. При необходимости смажьте их.

6. Проверка электрического заземления пистолета,

page 25.

7. Повесьте пистолет на крюк, направив сопло вниз.

332065A 31

Проверка электрооборудования

Указанные ниже процедуры используются для проверки состояния блока питания, корпуса пистолета и целостности электроцепи между этими компонентами.

УВЕДОМЛЕНИЕ.

Картридж резистора в корпусе пистолета является частью корпуса. Извлечениекартриджаневозможно. Во избежание повреждения корпуса пистолета не пытайтесь извлечь резистор.

Используйте мегаомметр, арт. № 241079 (AA) при подаваемом напряжении 500 В. Подключите провода питания, как показано на рисунке.

Мегаомметр, арт. № 241079 (АА, см. рис. 17), не предназначен для применения в опасных зонах. Во избежание искрения используйте мегаомметр для проверки только при соблюдении указанных ниже условий.

• Пистолетудаленизопаснойобласти.

Проверка сопротивления пистолета

1. Промойте и высушите проход для жидкости.

2. Измерьте сопротивление между кончиком иглы электрода (25a) и вертлюгом подачи воздуха (21). Сопротивление должно находиться в указанном ниже диапазоне.

• 106–150 МОм для пистолетов 60 кВ

• 150–195 МОм для пистолетов 85 кВ

Если значение находится вне указанного диапазона, перейдите к разделу Проверка

сопротивления блока питания, page 33.Если

значение соответствует требованиям, см. раздел

Поиск и устранение неисправностей в работе электроприборов, page 37, чтобы проверить другие

возможные причины плохой производительности.

Figure 17 Проверка сопротивления пистолета

32 332065A

Проверка электрооборудования

Проверка сопротивления блока питания

1. Извлеките блок питания (11). См. раздел

Извлечение и замена блока питания, page 45.

2. Извлеките генератор переменного тока (15) из блока питания. См. раздел Извлечение и замена

генератора переменного тока, page 46.

3. Измерьте сопротивление между пружиной (11a) и лентами заземления (EE) на блоке питания. Сопротивление должно находиться в указанном ниже диапазоне.

• 86–110 МОм для пистолетов 60 кВ

• 130–160 МОм для пистолетов 85 кВ

4. Если значение находится вне этого диапазона, замените блок питания. Если значение соответствует требованиям, перейдите к разделу

Проверка сопротивления ствола пистолета, page 34.

5. Если проблемы не решены, см. раздел

Поиск и устранение неисправностей в работе электроприборов на стр. 23,чтобы

проверить другие возможные причины плохой

производительности, либо обратитесь к дистрибьютору Graco.

6. Перед установкой блока питания убедитесь в том, что пружина (11а) находится на месте.

Figure 18 Проверка сопротивления блока питания

332065A 33

Проверка электрооборудования

Проверка сопротивления ствола пистолета

1. Вставьте токопроводящую штангу (В) в ствол пистолета (который был извлечен для проверки блока питания) и уприте ее в металлический контакт (С) в передней части ствола.

2. Измерьте сопротивление между токопроводящей штангой (В) и токопроводящим кольцом (9). Сопротивление должно составлять 10–30 МОм. В случае неправильного сопротивления убедитесь в том, что металлический контакт (С) в стволе и токопроводящее кольцо (9) чисты и не повреждены.

3. Если сопротивление все равно находится вне допустимого диапазона, извлеките токопроводящее кольцо (9) и измерьте сопротивление между токопроводящей штангой (В) и проводом, проходящим внизу углубления для токопроводящего кольца.

4. Если сопротивление соответствует требованиям, замените токопроводящее кольцо (9). Вставьте концы токопроводящего кольца в пазы (S) в передней части ствола и вдавите кольцо в углубление (G) сильным нажатием.

Токопроводящее кольцо (9) представляет собой контактное (металлическое) кольцо и не является уплотнительным кольцом. Во избежание возгорания, взрыва или поражения электрическим током придерживайтесь указанных ниже инструкций.

• Извлекайте токопроводящее кольцо только для его замены.

• Ни в коем случае не эксплуатируйте пистолет без установленного токопроводящего кольца.

• Заменяйте токопроводящее кольцо только оригинальной запасной деталью производства компании Graco.

5. Если после этого сопротивление все равно находится вне допустимого диапазона, замените ствол пистолета.

Figure 19 Проверка сопротивления ствола пистолета

34 332065A

Поиск и устранение неисправностей

Установка и обслуживание настоящего оборудования требует доступа к деталям, неправильное обращение с которыми может привести к поражению электрическим током или другой серьезной травме. Не устанавливайте и не обслуживайте оборудование, если вы не являетесь обученным квалифицированным специалистом.

ПРИМЕЧАНИЕ. До разборки пистолета проверьте все возможные способы устранения неисправности, указанные в таблице устранения неисправностей.

Во избежание прокола кожи всегда выполняйте инструкции раздела

Процедура снятия давления, page 27 всякий раз,

когда в руководстве содержится уведомление о необходимости снятия давления.

Устранение проблем с формой распыла

ПРИМЕЧАНИЕ. Причиной неудовлетворительного распыла иногда является нарушение соотношения между поступающим воздухом и жидкостью.

Проблема

Неравномерное или прерывистое распыление.

Причина Решение

Жидкость отсутствует. Долейте жидкость в устройство

подачи.

Воздух в устройстве подачи жидкости. Проверьте устройство подачи

жидкости. Осуществите наполнение.

Неровная форма распыла.

Факел распыления смещен в ст воздушная крышка загряз

Неровные края распыла.

Жидкость скапливается на воздушной крышке/защитной насадке.

орону;

няется.

Скопление жидкости; частично забит наконечник.

Отверстия наконечника или воздушнойкрышкиизношены или повреждены.

Забиты отверстия воздушной крышки. Осуществите очистку. См. раздел

Слишком низкое давление воздуха. Откройте клапан регулировки воздуха

Слишком низкое давление жидкости.

Слишком большое давление воздуха.

Слишком низкое давление жидкости.

Забиты отверстия воздушной крышки. Осуществите очистку. См. раздел

Осуществите очистку. См. раздел

Ежедневная очистка пистолета, page

29.

Осуществите замену или очистку.

Ежедневная очистка пистолета, page

29.

для пульверизации.

Увеличьте давление.

Уменьшите давление.

Увелич

Ежедневная очистка пистолета, page

29.

ьте давление.

332065A 35

Поиск и устранение неисправностей

Поиск и устранение неисправностей в работе пистолета

Проблема

Слишком большое облако распыления.

Окрашенная поверхность имеет пупырчатую поверхность.

Утечка жидкости в области уплотнений.

Утечка воздуха из передней части пистолета.

Утечка жидкости из передней части пистолета.

Пистолет не осуществляет распыление.

Воздушна

я крышка загрязнена.

Причина Решение

Чрезмерно высокое давление воздуха для пульверизации.

Жидкость слишком разбавлена.

Слишком низкое давление воздуха для пульверизации.

Слишком большой размер наконечника.

Жидкость плохо смешана или плохо отфильтрована.

Слишком высокая вязкость жидкости.

Уплотнения или штанга иглы подачи жидкости изношены.

Воздушный клапан установлен неправильно.

Шар иглы подачи жидкости изношен или поврежден.

Корпус седла для подачи жидкости изношен.

Распылительный наконечник ослаблен.

Уплотнение наконечника повреждено.

Низкая подача жидкости.

Распылительный нак поврежден.

Распылительный наконечник загрязнен или засорен.

Игла подачи жидкости повреждена.

Воздушна поврежде

я крышка засорена или

на.

онечник

Частично закройте клапан подачи воздуха для пульверизации или уменьшите давление воздуха, насколько это возможно; при полном напряжении давление на пистолете должно составлять 0,32 МПа (3,2 бар, 45 фунтов на кв. дюйм).

Увеличьте вязкость или скорость потока жидкости.

Шире откройте клапан подачи воздуха для пульверизации или увеличьте давление воздуха на входе в пистолет; используйте самое низкое допустимое давление.

Используйте наконечник меньшего размера. См. раздел

Таблица выбора распылительных наконечников, page 63.

Повторно перемешайте или отфильтруйте жидкость.

Уменьшите вязкость.

См. раздел Замена иглы подачи

жидкости, page 44.

См. раздел

Ремонт воздушного клапана, page 50.

См. раздел Замена иглы подачи

жидкости, page 44.

См. раздел Замена воздушной

крышки, распылительного наконечника и корпуса седла подачи жидкости, page 40.

Затяните стопорное кольцо.

См. раздел Замена воздушной

крышки, распылительного наконечника и корпуса седла подачи жидкости, page 40.

При необходимости долейте жидкость.

Осуществите замену.

Осуществите очистку. См. раздел

Ежедневная очистка пистолета, page

29.

См. раздел Замена иглы подачи

жидкости, page 44.

Осуществите очистку воздушной крышки. См. раздел Ежедневная

очистка пистолета, page 29.

36 332065A

Поиск и устранение неисправностей в работе электроприборов

Поиск и устранение неисправностей

Проблема

Плохое наложение.

Индикатор герц или электростатического поля не горит.

Оператор ощущает слабые удары током.

Оператор получает удары током от окрашиваемой детали.

Причина Решение

Переключатель включения и выключения электростатического поля установлен в положение ВЫКЛЮЧЕНИЯ (О).

Слишком низкое давление воздуха в пистолете (индикатор электростатического поля горит янтарным цветом).

Чрезмерно высокое давление воздуха для пульверизации.

Слишком высокое давление жидкости. Уменьшите давление либо замените

Неправильное расстояние от пистолета до окрашиваемой детали.

Детали заземлены неправильно.

Ненадлежащее сопротивление пистолета.

Низкое удельное сопротивление жидкости.

Жидкость вытекает из уплотнений иглы подачи жидкости и приводит к короткому замыканию.

Генератор переменного тока неисправен.

Переключатель включения и выключения электростатического поля установлен в положение ВЫКЛЮЧЕНИЯ (О).

Отсутствует питание.

Оператор не заземлен или располагается рядом с незаземленным объектом.

Пистолет не заземлен.

Деталь не заземлена.

Установите положение ВКЛЮЧЕНИЯ (I).

Проверьте давление подачи воздуха в пистолет; при полном напряжении давление на пистолете должно быть не менее 0,32 МПа (3,2 бар, 45 фунтов на кв. дюйм).

Уменьшите давление.

изношенный наконечник.

Расстояниедолжносоставлять 200–300 мм (8–12 дюймов).

Сопротивление должно быть меньше или равно 1 МОм. Очистите подвески для деталей.

См. раздел Проверка сопротивления

пистолета, page 32.

См. раздел Проверка удельного

сопротивления жидкости, page 26.

См. раздел Замена иглы подачи

жидкости, page 44.

См. раздел Извлечение и замена

генератора переменного тока, pa

Установите положение ВКЛЮЧЕНИЯ (I).

Проверьте генератор переменного тока, блок питания и ленточный кабель генератора. См. раздел Извлечение

и замена блока питания, page 45 и Извлечение и замена генератора переменного тока, page 46.

См. раздел Заземление, page 21.

См. раздел Проверка электрического

заземления пистолета, page 25 и Проверка сопротивления пистолета, page 32.

Сопротивление должно быть меньше или равно 1 МОм. Очистите подвески для деталей.

ge 46.

332065A 37

Поиск и устранение неисправностей

Проблема

Дисплей напряжения/тока светится краснымцветом(толькодля пистолетов Smart).

Индикатор герц или электростатического поля горит янтарным цветом.

Индикатор герц или электростатического поля горит красным цветом.

Появляется экран ошибки, а индикатор герц горит красным цветом (только для пистолетов Smart).

Причина Решение

Пистолет находится слишком близко к окрашиваемой детали.

Проверьте удельное сопротивление жидкости.

Пистолет загрязнен.

Слишком низкая скорость генератора переменного тока.

Слишком высокая скорость генератора переменного тока.

Модуль Smart потерял связь с блоком питания.

Пистолет должен находиться на расстоянии 200–300 мм (8–12 дюймов) от детали.

См. раздел Проверка удельного

сопротивления жидкости, page 26.

См. раздел Ежедневная очистка

пистолета, page 29.

Увеличивайте давление воздуха, пока индикаторнестанетзеленым. Во избежание чрезмерной пульверизации используйте клапан ограничения подачи воздуха для пульверизации, чтобы сократить подачу воздуха в воздушную крышку.

Снижайте давление воздуха, пока индикаторнестанетзеленым.

Проверьте надлежащее соединение между модулем Smart и блоком питания. См. раздел

Замена модуля Smart, page 51 и Извлечение и замена блока питания, page 45.

38 332065A

Ремонт

Подготовка пистолета к обслуживанию

Установка и ремонт настоящего оборудования требует доступа к деталям, неправильное обращение с которыми может привести к поражению электрическим током или иной серьезной травме. Не устанавливайте и не обслуживайте оборудование, если вы не являетесь обученным квалифицированным специалистом.

Во избежание травм всегда выполняйте инструкции раздела Процедура снятия давления, page 27 перед проверкой или обслуживанием любой части системы и всякий раз, когда вы получаете инструкцию по снятию давления.

• Перед разборкой пистолета проверьте все возможные решения проблем, указанные в разделе

Поиск и устранение неисправностей, page 35.

• Во избежание повреждения пластмассовых деталей используйте тиски с мягкими губками.

Ремонт

• Смажьте некоторые части блока иглы (20) и определенные фитинги подачи жидкости диэлектрической смазкой (57) в соответствии с приведенными в тексте инструкциями.

• Смажьте уплотнительные кольца и уплотнения тонким слоем бессиликоновой смазки. Закажите смазку арт. № 111265. Избегайте излишнего смазывания.

• Используйте только оригинальные детали производства компании Graco. Не смешивайте детали и не используйте детали из других моделей пистолета Pro.

• Доступен комплект для ремонта воздушного уплотнения 24N789. Комплект необходимо приобретать отдельно. Детали комплекта отмечены звездочкой, например (3*).

1. Промойте пистолет. См. раздел Промывка, page 28.

2. Снимите давление. См. раздел

Процедура снятия давления, page 27.

3. Отсоедините линии подачи воздуха и жидкости в

пистолет.

4. Удалите пистолет с рабочего участка. Область

проведения ремонта должна быть чистой.

332065A 39

Ремонт

Замена воздушной крышки, распылительного наконечника и корпуса седла подачи жидкости

1. См. раздел Подготовка пистолета к обслуживанию,

page 39.

2. Извлеките стопорное кольцо (22) и блок воздушной крышки с защитным устройством наконечника (25).

Figure 20 Извлечение воздушной крышки

3. Разберите блок воздушной крышки. Проверьте состояние П-образного уплотнения (22a), уплотнительного кольца (25b) и прокладки наконечника (27a). Замените поврежденные компоненты.

4. Процедуру замены электрода (25a) см. в разделе

Замена электрода, page 41.

Токопроводящее кольцо (9) представляет собой контактное металлическое кольцо и не является уплотнительным кольцом. Во избежание возгорания, взрыва или поражения электрическим током придерживайтесь указанных ниже инструкций.

• Извлекайте токопроводящее кольцо только для его замены.

• Ни в коем случае не эксплуатируйте пистолет без установленного токопроводящего кольца.

• Заменяйте токопроводящее кольцо только оригинальной запасной деталью производства компании Graco.

5. Нажмите на курок и извлеките корпус седла подачи жидкости (24) с помощью многофункционального инструмента (61).

Figure 21 Разборка блока воз

Figure 22 Прокладка наконечника

душной крышки

Figure 23 Замена корпуса седла для подачи жидкости

40 332065A

Ремонт

УВЕДОМЛЕНИЕ.

Не следует чрезмерно затягивать корпус седла подачи жидкости (24). Чрезмерное затягивание может привести к повреждению корпуса и ствола пистолета, а также ненадлежащему отключению подачи жидкости.

6. Нажмите на курок и установите корпус седла подачи жидкости (24). Затяните до полного прилегания, а потом еще на 1/4 оборота.

7. Проверьте, на месте ли прокладка распылительного наконечника (27a). Установите язычок распылительного наконечника на одной линии с пазом воздушной крышки (25). Установите распылительный наконечник (27) в воздушную крышку.

8. Убедитесь в том, что электрод (25a) правильно установлен в воздушной крышке.

9. Проверьте, на месте ли уплотнительное кольцо воздушной крышки (25b).

10. Проверьте, на месте ли П-образное уплотнение (22a), установлено ли оно на стопорном кольце (22). Кромки П-образного уплотнения должны быть обращены вперед.

УВЕДОМЛЕНИЕ.

Во избежание повреждения защитной насадки наконечника выравнивайте блок воздушной крышки (25) до затяжки стопорного кольца (22). Не поворачивайте воздушную крышку при затянутом стопорном кольце.

Замена электрода

Во избежание возгорания, взрыва или поражения электрическим током не используйте распылительный пистолет без установленного электрода в воздушной крышке.

1. См. раздел Подготовка пистолета к обслуживанию,

page 39.

2. Извлеките блок воздушной крышки (25). См. раздел

Замена воздушной крышки, распылительного наконечника и корпуса седла подачи жидкости, page 40.

3. Извлеките электрод (25a) из задней части воздушнойкрышкиспомощьютонкогубцев.

4. Вдавите новый электрод в отверстие в воздушной крышке. Убедитесь в том, что короткий конец (BB) электрода контактирует с отверстием (CC) в задней части воздушной крышки. Сильно нажмите на электрод пальцами и установите его на место.

5. Установите блок воздушной крышки.

6. См. раздел Проверка сопротивления пистолета,

page 32.

11. Выровняйте воздушную крышку и накрепко затяните стопорное кольцо.

12. См. раздел Проверка сопротивления пистолета,

page 32.

Figure 24 Замена электрода

332065A

Ремонт

Извлечение и замена трубки подачи жидкости

1. См. раздел Подготовка пистолета к обслуживанию,

page 39.

2. Отсоедините нижнюю гайку (C) трубки подачи жидкости.

3. Аккуратно отвинтите верхнюю гайку (D) трубки подачи жидкости.

УВЕДОМЛЕНИЕ.

Во время очистки или установки будьте осторожны и не повредите блок трубки подачи жидкости (19), особенно уплотняющую поверхность (Е). В случае повреждения уплотняющей поверхности необходимо заменить блок трубки подачи жидкости целиком.

4. Нанесите диэлектрическую смазку (57) по всей длине пластмассового удлинения на трубке подачи жидкости.

5. Нанесите низкопрочный герметик на резьбу гайки для трубки подачи жидкости.

6. Установите трубку подачи жидкости в ствол пистолета и затяните верхнюю гайку (D) до упора, а потом еще на 1/2 оборота. Между гайкой и стволом будет зазор. Не следует чрезмерно затягивать гайку.

7. Убедитесь в том, что фильтр жидкости (10) установлен на своем месте в фитинге жидкости. Плотно затяните нижнюю гайку (C) на фитинге. Убедитесь в том, что верхняя гайка сохраняет должное усилие затяжки.

Замена фильтра жидкости

1. См. раздел Подготовка пистолета к обслуживанию,

page 39.

2. Отсоедините нижнюю гайку (C) трубки подачи жидкости.

3. Извлеките фильтр жидкости (10) из фитинга для жидкости. Очистите фильтр или замените его (в зависимости от потребности).

4. Установите фильтр жидкости (10) в фитинг для жидкости. Затяните нижнюю гайку (С) на фитинге с усилием 2,3–3,4 Н•м (20–30 дюйм-фунтов). Убедитесь в том, что верхняя гайка затянута с усилием 2,3–3,4 Н•м (20–30 дюйм-фунтов).

УВЕДОМЛЕНИЕ.

Убедитесь в том, что после затяжки нижней гайки (С) трубка подачи жидкости (19) не перекручена.

Figure 25 Трубка подачи жидкости

Figure 26 Замена фильтра жидкости

332065A

Ремонт

Извлечение ствола пистолета

1. См. раздел Подготовка пистолета к обслуживанию,

page 39.

2. Отсоедините нижнюю гайку (N) трубки подачи жидкости. Аккуратно отделите блок трубки (Т) от кронштейна (7).

3. Ослабьте два винта (6).

УВЕДОМЛЕНИЕ.

Во избежание повреждения блока питания (11) извлекайте ствол пистолета из рукоятки пистолета в строго вертикальном положении. При необходимости аккуратно поворачивайте ствол пистолета из стороны в сторону, чтобы высвободить его из рукоятки.

4. Придерживайте рукоятку пистолета (16) одной рукой и извлеките ствол (1) из рукоятки, держа его в вертикальном положении.

ПРИМЕЧАНИЕ. Если блок питания остался в стволе, извлеките блок генератора переменного тока/блока питания из ствола.

Установка ствола пистолета

1. Убедитесь в том, что прокладка (5*) и пружина заземления (37а) находятся на месте. Убедитесь в том, что вентиляционные отверстия прокладки выровнены надлежащим образом. В случае повреждения замените прокладку.

2. Убедитесь в том, что пружина (11а) находится на своем месте на кончике блока питания (11). Обильным слоем нанесите диэлектрическую смазку (57) на кончик блока питания. Поместите ствол пистолета (1) над блоком питания и установите его на рукоятку пистолета (16).

3. Затяните два винта (6) с одинаковым усилием, чтобы они находились на одинаковой высоте друг против друга (примерно на пол-оборота после полной затяжки вручную). Не затягивайте винты (6) слишком сильно.

4. Убедитесь в том, что фильтр жидкости (10) установлен на своем местевфитингежидкости. Плотно затяните нижнюю гайку (N) на фитинге. Убедитесь в том, что верхняя гайка сохраняет должное усилие затяжки.

5. См. раздел Проверка сопротивления пистолета,

page 32.

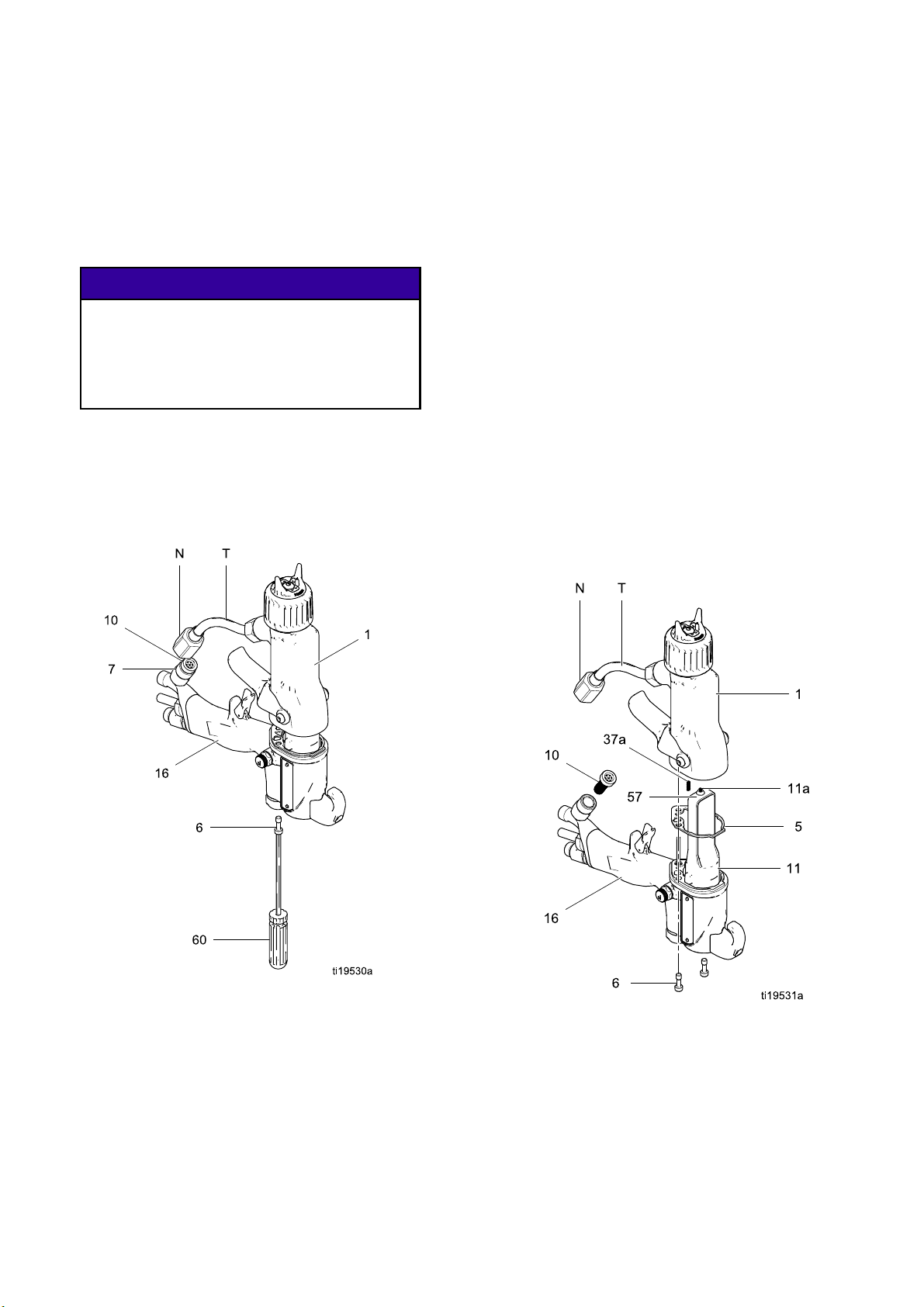

Figure27 Извлечениестволапистолета

Figure 28 Установка ствол

а пистолета

332065A 43

Ремонт

Замена иглы подачи жидкости

1. См. раздел Подготовка пистолета к обслуживанию,

page 39.

2. Извлеките блок воздушной крышки и корпус седла подачи жидкости. См. раздел Замена воздушной

крышки, распылительного наконечника и корпуса седла подачи жидкости, page 40.

3. Снимите ствол пистолета. См. раздел

Извлечение ствола пистолета, page 43.

4. Извлеките винты пускового курка (13) и снимите курок (12).

5. Отвинтите колпачок пружины (37). Извлеките пружину (20a).

6. Вставьте прилагаемую отвертку (60) в гнездо в задней части иглы подачи жидкости. Протолкните ее вперед, чтобы два сегмента иглы (R) вошли в контакт. Это позволит отвинтить иглу от корпуса пистолета.

7. С помощью многофункционального ключа (61) потяните уплотнительную гайку насоса (N) и извлеките блок иглы подачи жидкости.

8. Установите блок иглы подачи жидкости в ствол пистолета. С помощью отвертки (60) вдавите иглу внутрь и затяните.

9. Установите пружину (20a).

10. Установите колпачок пружины (37). Убедитесь в том, что пружина заземления (37а) находится на месте.

11. Установите пусковой курок (12) и винты (13).

12. Установите ствол пистолета. См. раздел

Установкастволапистолета,page43.

13. Установите корпус седла подачи жидкости и блок воздушной крышки. См. раздел Замена воздушной

крышки, распылительного наконечника и корпуса седла подачи жидкости, page 40.

14. См. раздел Проверка сопротивления пистолета,

page 32.

Figure 29 Извлечение крышки и пружин

Figure 30 Извлечение иглы подачи жидкости

Figure 31 Замена иглы подачи жидкости

332065A

Извлечение и замена блока питания

• Осмотрите отсек блока питания в рукоятке пистолета и проверьте его на наличие влаги и загрязнений. Осуществите очистку чистой и сухой тканью.

• Не подвергайте прокладку (5) воздействию растворителей.

1. См. раздел Подготовка пистолета к обслуживанию,

page 39.

2. См. раздел Извлечение ствола пистолета, page 43.

УВЕДОМЛЕНИЕ.

Во избежание повреждения будьте осторожны при обращении с блоком питания (11).

3. Возьмитесь рукой за блок питания (11).

Аккуратными движениями из стороны в сторону высвободите блок питания с генератором переменного тока из рукоятки пистолета (16), а затем аккуратно извлеките его наружу.

моделей Smart:

гнезда в верхней части рукоятки.

4. Осмотрите блок питания и генератор переменного

тока, убедитесь в отсутствии повреждений.

5. Для того чтобы отделить блок питания (11) от

генератора переменного тока (15), отсоедините 3-проводной ленточный соединитель (PC) от блока питания. 6-штырьковую гибкую плату (40) от блока питания. Переместите генератор переменного тока вверх и снимите его с блока питания.

6. См. раздел Проверка сопротивления блока

питания, page 33. При необходимости замените

блок питания. Для того чтобы получить информацию о ремонте генератора переменного тока, см. Извлечение и замена генератора

переменного тока, page 46.

Только для моделей Smart:

6-штырьковую гибкую плату (40) к блоку питания.

отсоедините гибкую плату (40) от

Только для моделей Smart:

подсоедините

Только для

отсоедините

Ремонт

Во избежание повреждения кабеля и возможного прерывания цепи заземления согните 3-проводной ленточный соединитесь генератора (PC), направив его вверх и назад таким образом, чтобы изгиб был направлен в сторону блока питания, а разъем был вверху.

8. Подсоедините 3-проводной ленточный соединитель (PC) к блоку питания. Спрячьте ленту под блок питания. Опустите генератор переменного тока (15) вниз и наденьте его на блок питания (11).

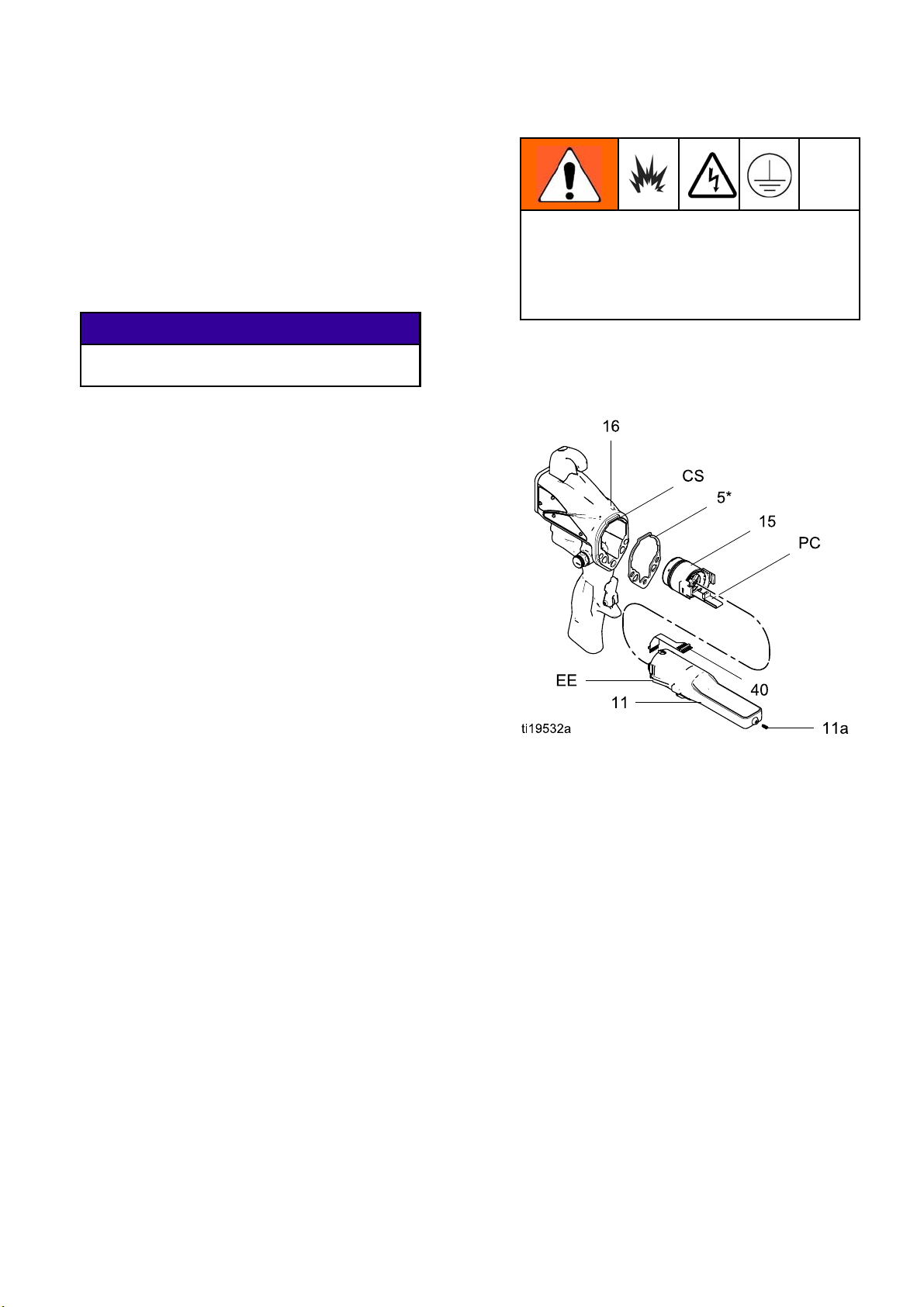

Figure 32 Блок питания

332065A 45

Ремонт

9. Вставьте блок генератора переменного тока/блока питания в рукоятку пистолета (16). Убедитесь в том, что ленты заземления (EE) контактируют с рукояткой. В моделях Smart совместите разъем 6-штырьковой гибкой платы (40) с гнездом (CS) в верхней части рукоятки. Вдавите разъем в гнездо, опуская блок генератора переменного тока/блока питания в рукоятку.

Извлечение и замена генератора переменного тока

ПРИМЕЧАНИЕ. Меняйте подшипники генератора переменного тока каждые 2000 часов работы. Заказывайте комплект подшипников, арт. № 24N706. Детали, входящие в этот комплект, помечены символом (♦).

1. См. раздел Подготовка пистолета к обслуживанию,

page 39.

2. Извлеките блок генератора переменного тока/блока питания и отсоедините генератор. См. раздел

Извлечение и замена блока питания, page 45.

3. Измерьте сопротивление между двумя наружными клеммами 3-проводного разъема (PC); оно должно составлять 2,0–6,0 Ом. Если значение находится вне этого диапазона, замените катушку генератора переменного тока (15a).

4. Для замены подшипников извлеките зажим (15h) и снимите крышку (15f).

5. При необходимости поверните вентилятор (15e) таким образом, чтобы его лопасти не закрывали четыре планки крепления (Т) в корпусе (15d).

Figure 33 Подключение гибкой платы

10. Убедитесь в том, что прокладка (5*), пружина заземления (37а) и пружина блока питания (11a) находятся на месте. Прикрепите ствол (1) к рукоятке (16). См. раздел

Установкастволапистолета,page43.

11. См. раздел Проверка сопротивления писто

page 32.

лета,

Figure 34 Ориентация вентилятора

46 332065A

Ремонт

6. Вытолкните вентилятор и блок катушки (15a) из передней части корпуса (15d).

Figure 35 Поперечный разрез генератора переменного тока

7. Извлеките верхний подшипник (15b2).

8. Вытолкните вентилятор (15e) из вала (S).

9. Извлеките нижний подшипник (15b1).

10. Установите нижний подшипник (15b1♦) на длинную часть вала (S). Более плоская сторона подшипника должна быть направлена в сторону от магнита (М).

11. Насадите вентилятор (15e♦) на вал (S). Лопасти вентилятора должны быть направлены так, как показано на рис. 34.

12. Вдавите верхний подшипник (15b2♦) в катушку (15a). Более плоская сторона подшипника должна быть направлена в сторону от катушки.

13. Вдавите блок вала/подшипника/вентилятора в катушку (15a). Поверните вентилятор (15e) таким образом, чтобы его лопасти не закрывали четыре планки крепления (Т). Убедитесь в том, что нижний подшипник (15b1) выровнен в соответствии с планками.

14. Вдавите катушку в корпус (15d) и закрепите ее зажимом (15h♦).

15. Установите уплотнительное кольцо (15g*) и крышку (15f).

16. Установите генератор переменного тока на блок питания, затем установите обе детали в рукоятку. См. раздел

Извлечение и замена блока питания, page 45.

Figure 36 Генератор пере

332065A

менного тока

Ремонт

Ремонт клапана регулировки струи воздуха

1. См. раздел Подготовка пистолета к обслуживанию,

page 39.

2. Поместите ключ на плоские поверхности блока клапана (30) и отвинтите его от рукоятки (16).

ПРИМЕЧАНИЕ. Можно заменить весь блок клапана (перейдите к пункту 9) или только отдельные детали (пункты 3–9).

3. Снимите стопорное кольцо (30d).

4. Поворачивайте вал клапана (30b) против часовой стрелки, пока он не отсоединится от корпуса клапана (30a).

5. Снимите уплотнительное кольцо (30c).

6. Очистите все детали и проверьте на наличие признаков износа или повреждения.

ПРИМЕЧАНИЕ. Используйте бессиликоновую смазку, арт. № 111265. Избегайте излишнего смазывания.

7. При сборке клапана регулирования струи воздуха (30) слегка смажьте резьбу клапана и полностью ввинчивайте вал (30b) в корпус (30a), пока он не достигнет нижней точки. Установите уплотнительное кольцо (30c*), смажьте

его и отвинчивайте стержень клапана, пока уплотнительное кольцо не войдет в корпус.

8. Соберите стопорное кольцо (30d) заново. Отвинчивайте стержень клапана от корпуса, пока он не упрется в стопорное кольцо.

9. Ввинтите блок клапана (30) в рукоятку пистолета (16) с помощью ключа, поместив его на плоские поверхности корпуса. Затягивать следует с усилием1,7Н•м(15дюйм-фунтов).

Figure 37 Клапан регулировки струи воздуха

Ремонт клапана регулировки воздуха для пульверизации

1. См. раздел Подготовка пистолета к обслуживанию,

page 39.

2. Поместите ключ на плоские поверхности блока клапана (29) и отвинтите его от рукоятки (16).

3. Осмотрите блок клапана. В случае повреждения установите новый клапан (29).

4. Перед установкой блока клапана в рукоятку отвинтите стержень клапана (29b) от корпуса (29a) до полной остановки.

5. Установите блок клапана в рукоятку пистолета. Затяните корпус клапана (29а) с усилием 1,7 Н•м (15 дюйм-фунтов).

Figure 38 Клапан регулировки воздуха для пульверизации

48 332065A

Ремонт клапана включения и выключения электростатического поля

Ремонт

1. См. раздел Подготовка пистолета к обслуживанию,

page 39.

2. Ослабьте невыпадающий винт (26p). Извлеките клапан (26) из рукоятки.

3. Смажьте уплотнительные кольца (26b* и 26g*) бессиликоновой смазкой, арт. № 111265. Избегайте излишнего смазывания.

ПРИМЕЧАНИЕ. Избегайте излишнего смазывания деталей. Излишняя смазка уплотнительных колец может попасть в воздушный проход пистолета и испортить отделку обрабатываемой детали.

4. Очистите и осмотрите все детали, проверьте их на наличие повреждений. При необходимости осуществите замену.

ПРИМЕЧАНИЕ. Выступ на фиксирующей пластине (26f) должен быть обращен вверх.

5. Установите клапан на место. Затяните винт (26p) с усилием 1,7–2,8 Н•м (15–25 дюйм-фунтов).

Figure 39 Клапан включения и выключени электростатического поля

332065A 49

Ремонт

Ремонт воздушного клапана

1. См. раздел Подготовка пистолета к обслуживанию,

page 39.

2. См. раздел Извлечение ствола пистолета, page 43.

3. Извлеките два винта (13) и пусковой курок (12).

4. Извлеките клапан включения и выключения электростатического поля. См. раздел

Ремонт клапана включения и выключения электростатического поля, page 49.

5. Извлеките пружину (2).

6. Надавите на переднюю часть вала воздушного клапана, чтобы вытолкнуть его из задней части рукоятки. Осмотрите резиновое уплотнение (23a*) и замените его при повреждении.

7. ОсмотритеП-образноеуплотнение(3). Извлекайте П-образное уплотнение только в случае его повреждения. В случае извлечения установите новое П-образное уплотнение таким образом, чтобы его кромки были направлены в сторону рукоятки пистолета (16). Насадите П-образное уплотнение на вал воздушного клапана. Это поможет правильно установить его в рукоятке пистолета.

9. Установите клапан включения и выключения электростатического поля. См. раздел

Ремонт клапана включения и выключения электростатического поля, page 49.

10. Установите пусковой курок (12) и винты (13).

11. См. раздел Установка ствола пистолета, page 43.

Figure 40 Установка П-образного уплотнения

8. Установите воздушный клапан (23) и пружину (2) в рукоятку пистолета (16).

Figure 41 Воздушный клапан

50 332065A

Замена модуля Smart

Ремонт

Появление экрана ошибки указывает на то, что модуль Smart потерял связь с блоком питания. Проверьте надлежащее соединение между модулем Smart и блоком питания.

Если индикаторы модуля не горят, замените модуль.

1. См. раздел Подготовка пистолета к обслуживанию,

page 39.

2. Извлеките осевой винт (31e), уплотнительное кольцо (31f) и переключатель высокого/низкого напряжения электростатического поля (31c) из нижнего левого угла картриджа модуля Smart (31a).

3. Извлеките оставшиеся три винта (31d) из картриджа.

4. Извлеките модуль Smart из задней части пистолета. Отсоедините ленточный кабель (RC) от разъема (GC) в рукоятке пистолета.

5. Снимите прокладку (31b).

6. Установите новую прокладку (31b) в новый картридж (31a). Убедитесь в том, что углы прокладки, имеющие насечку, обращены вверх.

7. Совместите ленточный кабель (RC) модуля с разъемом (GC) в рукоятке пистолета и подключите кабель, перемещая его по направлению к модулю. Спрячьте подключенные кабели в углубление в

рукоятке пистолета. Установите модуль Smart встык с задней частью пистолета.

8. Установите осевой винт (31e), уплотнительное кольцо (31f) и переключатель высокого/низкого напряжения электростатического поля в нижний левый угол картриджа (31a).

9. Установите три оставшихся винта (31d). Затяните с усилием 0,8–1,0 Н•м (7–9 дюйм-фунтов).

Figure 42 Модуль Smart

332065A 51

Ремонт

Замена выхлопного клапана и вертлюга воздушного отверстия

1. См. раздел Подготовка пистолета к обслуживанию,

page 39.

2. Для замены воздушного выхлопного клапана выполните указанные ниже действия.

a. Снимите зажим (36) и выхлопную трубу (35).

b. Отвинтите вертлюг (21) от рукоятки пистолета

(16). Вертлюг имеет левостороннюю резьбу. Снимите кронштейн (7).

c. Извлеките выхлопной клапан (8) из рукоятки

(16). Осмотрите уплотнительные кольца (8a) и замените их при необходимости.

d. Установите уплотнительное кольцо (8a*) на

выхлопной клапан (8). Смажьте уплотнительное кольцо тонким слоем бессиликоновой смазки.

e. Установите выхлопной клапан (8) в рукоятку

(16).

f. Нанесите трубный герметик на верхние витки

резьбы вертлюга (21). Установите кронштейн (7) и ввинтите вертлюг в рукоятку пистолета (16). Затяните с усилием 8,4–9,6 Н•м (75–85 дюйм-фунтов).

g. Установите трубку (35) и зажим (36).

3. Для замены вертлюга впускного воздушного отверстия выполните указанные ниже действия.

Figure 43 Фитинг впускного воздушного отверстия ивыхлопнойвоздушныйклапан

a. Отвинтите вертлюг (21) от рукоятки пистолета

(16). Вертлюг имеет левостороннюю резьбу.

b. Нанесите трубный герметик на верхние витки

резьбы вертлюга. Ввинтите вертлюг в рукоятку пистолета. Затяните с усилием 8,4–9,6 Н•м (75–85 дюйм-фунтов).

52 332065A

Спецификация деталей

Блок стандартного распылительного пистолета со вспомогательной подачей воздуха

Арт. № H60T10, электростатический распылительный пистолет 60 кВ серии А со вспомогательной подачей воздуха Арт. № H85T10, электростатический распылительный пистолет 85 кВ серии А со вспомогательной подачей воздуха

332065A 53

Спецификация деталей

Справ. №

2 185116 ПРУЖИНА, компрессионная 1 3* 5* 6 24N740 ВИНТ, с шестигранной

7 8 249323 КЛАПАН, выхлопной 1 8a* 9 24N747 10 238562 ФИЛЬТР, встроенный, 100

12 24N663

13 24A445 ВИНТ, пусковой курок;

15 24N664

Арт. №

24N746 24N745

188749 24N699

24N742

112085

24N660

24N661

24N761 24N762 24N744 ТРУБКА, жидкость; пистолет

24N743 ТРУБКА, жидкость; пистолет

Описание

КОРПУС, пистолет; 60 кВ КОРПУС, пистолет; 85 кВ

УПЛОТНЕНИЕ, П-образное ПРОКЛАДКА, корпус

головкой под ключ; комплект из 2 шт.

КРОНШТЕЙН

УПЛОТНИТЕЛЬНОЕ КОЛЬЦО КОЛЬЦО, токопроводящее

ячеек на линейный дюйм; см. примечание ниже

БЛОК ПИТАНИЯ, пистолет 60 кВ

БЛОК ПИТАНИЯ, пистолет 85 кВ

ПУСКОВОЙ КУРОК, включает позицию 13

комплект из 2 шт. См. раздел Блок генератора

переменного тока, page 59

РУКОЯТКА; пистолет AA 60 кВ РУКОЯТКА; пистолет AA 85 кВ

60 кВ

85 кВ

Кол-во

11 1

1 1 1

116 1 1

Справ. №

20a 24N782 ПРУЖИНА, игла подачи

21 24N626

22 24N793

22a*

23 24N633 КЛАПАН, воздух 1 23a* 24 24N725 25 24N727

25a 24N643 26 24N632

27 AEMxxx

27a 183459 29 24N792

30 24N634

Арт. №

24N780

24N781

198307

276733

AEFxxx

Описание

БЛОК ИГЛЫ; пистолет 60 кВ; включает в себя позицию 20а

БЛОК ИГЛЫ; пистолет 85 кВ; включает в себя позицию 20а

жидкости ВЕРТЛЮГ, впуск воздуха, M12

x 1/4 npsm(m); левосторонняя резьба

КОЛЬЦО, стопорное, включает позицию 22a

УПЛОТНЕНИЕ, П-образное; сверхвысокомолекулярный полиэтилен; входит в позицию 22

УПЛОТНЕНИЕ КОРПУС, седло См. раздел Блок воздушной

крышки, page 62

ЭЛЕКТРОД, комплект из 5 шт. См. раздел Блок клапана

включения и выключения электростатического поля, page 60

БЛОК НАКОНЕЧНИКА; на выбор клиента; включает в себя позицию 27а

ПРОКЛАДКА, наконечник КЛАПАН РЕГУЛИРОВКИ

ВОЗДУХА ДЛЯ ПУЛЬВЕРИЗАЦИИ

См. раздел Блок клапана

струи воздуха, page 61

Кол-во

1 1 1

1 1

54 332065A

Спецификация деталей

Справ. №

32 24E404

32a 35 185103 ТРУБА, выхлопная;

36 110231 37 24N785

37a 197624 ПРУЖИНА, компрессионная 1 38 24N786

51 112080

Арт. №

———

Описание

ФИКСАТОР, пусковой курок; включает позицию 32а

ШТИФТ, шпонка 1

внутр. диам. 6 мм (1/4 дюйма) (поставляется в отсоединенном виде)

ЗАЖИМ КОЛПАЧОК, для пружины;

включает в себя позицию 37а

ЗАГЛУШКА, управление вентилятором; вспомогательное приспособление, поставляется в отсоединенном виде и используется вместо позиции 29

ИНСТРУМЕНТ, игла (поставляется в отсоединенном виде)

Кол-во

1 1

▲ Запасные наклейки с символами опасности и предупреждениями, бирки и карточки предоставляются бесплатно. * Эти детали включены в ремонтный комплект воздушного уплотнения 24N789 (приобретается отдельно).

Справ. №

55▲

56▲ 16P802

58 117824 ПЕРЧАТКИ, токопроводящие,

60 107460

61 276741

Арт. №

24N603

24N604

179791 БИРКА, предупредительная

116553

Описание

ПОКРЫТИЕ, пистолет 60 кВ; комплект из 10 шт.

ПОКРЫТИЕ, пистолет 85 кВ; комплект из 10 шт.

(не показана) ЗНАК, предупредительный (не

показан) СМАЗКА, диэлектрическая;

тюбик30мл(1унция)(не показана)

среднего размера; комплект из 12 шт.; также доступны в маленьком (117823) и большом (117825) размере

ИНСТРУМЕНТ, ключ, торец шарика (поставляется в отсоединенном виде)

МНОГОФУНКЦИОНАЛЬНЫЙ ИНСТРУМЕНТ (поставляется в отсоединенном виде)

Кол-во

154

ПРИМЕЧАНИЕ. Также доступны комплекты фильтра (10), 100 ячеек на линейный дюйм. Заказывайте комплект 238561 (3 шт.) или 224453 (5 шт.). Детали с отметкой — — — не продаются отдельно.

332065A 55

Спецификация деталей

Блок распылительного пистолета Smart со вспомогательной подачей воздуха

Арт. № H60M10, электростатический распылительный пистолет 60 кВ серии А со вспомогательной подачей воздуха Арт. № H85M10, электростатический распылительный пистолет 85 кВ серии А со вспомогательной подачей воздуха

56 332065A

Спецификация деталей

Справ. №

2 185116 ПРУЖИНА, компрессионная 1 3* 5* 6 24N740 ВИНТ, с шестигранной

7 8 249323 КЛАПАН, выхлопной 1 8a*

924N747 10 238562 ФИЛЬТР, встроенный, 100

12 24N663

13 24A445 ВИНТ, пусковой курок;

15 24N664

20a 24N782 ПРУЖИНА, игла подачи

21 24N626

22 24N793

Арт. №

24N746 24N745

188749 24N699

24N742

112085

24N660

24N661

24N763

24N764

24N744 ТРУБКА, жидкость; пистолет

24N743 ТРУБКА, жидкость; пистолет

24N780

24N781

Описание

КОРПУС, пистолет; 60 кВ КОРПУС, пистолет; 85 кВ

УПЛОТНЕНИЕ, П-образное ПРОКЛАДКА, корпус

головкой под ключ, нерж. сталь; комплект из 2 шт.

КРОНШТЕЙН

УПЛОТНИТЕЛЬНОЕ КОЛЬЦО КОЛЬЦО, токопроводящее

ячеек на линейный дюйм; см. примечание ниже БЛОК ПИТАНИЯ, пистолет 60 кВ БЛОК ПИТАНИЯ, пистолет 85 кВ

ПУСКОВОЙ КУРОК, включает позицию 13

комплект из 2 шт. См. раздел Блок генератора

переменного тока, page 59

РУКОЯТКА, Smart; пистолет AA 60 кВ РУКОЯТКА, Smart; пистолет AA 85 кВ

60 кВ

85 кВ БЛОК ИГЛЫ; пистолет 60 кВ; включает в себя позицию 20а БЛОК ИГЛЫ; пистолет 85 кВ; включает в себя позицию 20а

жидкости ВЕРТЛЮГ, впуск воздуха, M12 x 1/4 npsm(m); левосторонняя резьба КОЛЬЦО, стопорное, включает позицию 22a

Кол-во 11

1 1 1

1 1

116

Справ. № 22a*

23 24N633 КЛАПАН, воздух 1 23a* 24 24N725 25 24N727

25a 24N643 26 24N632

27 AEMxxx

27a 183459 29 24N792

30 24N634

31 24N756

32 24E404

32a 35 185103 ТРУБА, выхлопная;

36 110231 37 24N785

37a 197624 ПРУЖИНА, компрессионная 1 38 24N786

Арт. №

198307

276733

AEFxxx

———

Описание

УПЛОТНЕНИЕ, П-образное; сверхвысокомолекулярный полиэтилен; входит в позицию 22

УПЛОТНЕНИЕ КОРПУС, седло См. раздел Блок воздушной

крышки, page 62

ЭЛЕКТРОД, комплект из 5 шт. См. раздел Блок клапана

включения и выключения электростатического поля, page 60

БЛОК НАКОНЕЧНИКА; на выбор клиента; включает в себя позицию 27а ПРОКЛАДКА, наконечник

КЛАПАН РЕГУЛИРОВКИ ВОЗДУХА ДЛЯ ПУЛЬВЕРИЗАЦИИ См. раздел Блок клапана

струи воздуха, page 61

См. раздел

Блок модуля Smart, page 62

ФИКСАТОР, пусковой курок; включает позицию 32а ШТИФТ, шпонка 1

внутр. диам. 6 мм (1/4 дюйма) (поставляется в отсоединенном виде) ЗАЖИМ

КОЛПАЧОК, для пружины; включает в себя позицию 37а

Кол-во 1

1 1 1

1 1

332065A 57

Спецификация деталей

Справ. № 40 245265

51 112080

55▲

56▲ 16P802

Арт. №

24N603

24N604

179791 БИРКА, предупредительная

116553

Описание

ПЛАТА, гибкая ИНСТРУМЕНТ, игла

(поставляется в отсоединенном виде) ПОКРЫТИЕ, пистолет 60 кВ; комплект из 10 шт. ПОКРЫТИЕ, пистолет 85 кВ; комплект из 10 шт.

(не показана) ЗНАК, предупредительный (не показан) СМАЗКА, диэлектрическая; тюбик30мл(1унция)(не показана)

Кол-во 1

154

▲ Запасные наклейки с символами опасности и предупреждениями, бирки и карточки предоставляются бесплатно.

* Эти детали включены в ремонтный комплект воздушного уплотнения 24N789 (приобретается отдельно).

Справ. № 58 117824 ПЕРЧАТКИ, токопроводящие,

60 107460

61 276741

Арт. №

Описание

среднего размера; комплект из 12 шт.; также доступны в маленьком (117823) и большом (117825) размере ИНСТРУМЕНТ, ключ, торец шарика (поставляется в отсоединенном виде)

МНОГОФУНКЦИОНАЛЬНЫЙ ИНСТРУМЕНТ (поставляется в отсоединенном виде)

Кол-во 1

58 332065A

Блок генератора переменного тока

Арт. № 24N664, блок генератора переменного тока

Спецификация деталей

Справ. №

15a 24N705 КАТУШКА, генератор

15b♦ 24N706

15d 24N707

* Эти детали включены в ремонтный комплект воздушного уплотнения 24N789 (приобретается отдельно).

♦ Эти детали включены в комплект подшипников 24N706 (приобретается отдельно).

Арт. №

Описание

переменного тока

КОМПЛЕКТ ПОДШИПНИКОВ (включает два подшипника, поз. 15e для вентилятора и поз. 15h для зажима)

КОРПУС; включает в себя позицию 15f

Кол-во

Справ. №

15e♦

15f

15g*

15h♦ 24N709

Детали с отметкой — — — не продаются отдельно.

Арт. №

———

110073

Описание

ВЕНТИЛЯТОР; входит в поз. 15b

КРЫШКА, корпус; входит в поз. 15d

УПЛОТНИТЕЛЬНОЕ КОЛЬЦО

ЗАЖИМ; комплект из 5 шт. (один зажим входит в поз. 15b)

Кол-во

332065A 59

Спецификация деталей

Блок клапана включения и выключения электростатического поля

Арт. № 24N632, блок клапан включения и выключения электростатического поля

Справ. №

26a

26b*

26c

26d 24N650 РЫЧАГ,

* Эти детали включены в ремонтный комплект воздушного уплотнения 24N789 (приобретается отдельно).

Арт. №

———

15D371

———

Описание

КОРПУС, клапан

УПЛОТНИТЕЛЬНОЕ КОЛЬЦО

ПОРШЕНЬ, клапан

включение/выключение электростатического поля; включает позицию 26e

Кол-во

Справ. №

26e

26f

26g*

26p

Детали с отметкой — — — не продаются отдельно.

Арт. №

———

24N631

113746

———

Описание

ВИНТ, установочный, с головкой под торцевой ключ

ПЛАСТИНА, фиксирующая

УПЛОТНИТЕЛЬНОЕ КОЛЬЦО

ВИНТ, невыпадающий 1

Кол-во

60 332065A

Спецификация деталей

Блок клапана струи воздуха

Арт. № 24N634, блок клапана регулировки струи воздуха

Справ. №

30a

30b

30c*

30d 24N646

* Эти детали включены в ремонтный комплект воздушного уплотнения 24N789 (приобретается отдельно).

Детали с отметкой — — — не продаются отдельно.

Арт. №

———

111504

Описание

ГАЙКА, клапан

СТЕРЖЕНЬ, клапан

УПЛОТНИТЕЛЬНОЕ КОЛЬЦО

КОЛЬЦО, стопорное; комплект из 6 шт.

Кол-во

332065A 61

Спецификация деталей

Блок воздушной крышки

Блок воздушной крышки, арт. № 24N727

Справ. №

25a 24N643

25b 24N734

25c

25d 24N726

Детали с отметкой — — — не продаются отдельно.

Арт. №

———

Описание

ЭЛЕКТРОД,комплектиз5 шт.

УПЛОТНИТЕЛЬНОЕ КОЛЬЦО, ПТФЭ; комплект из5штук(такжедоступен комплект из 10 штук, арт. № 24E459)

ВОЗДУШНАЯ КРЫШКА

ЗАЩИТНАЯ НАСАДКА, наконечник, оранжевый цвет

Кол-во

Блок модуля Smart

Арт. № 24N756, блок модуля Smart

Справ. №

31a

31b 24P433

31c 24N787

31d♦

31e♦

31f

Арт. №

———

112319

Описание

КАРТРИДЖ 1

ПРОКЛАДКА

ПЕРЕКЛЮЧАТЕЛЬ, высокое/низкое напряжение электростатического поля

ВИНТ 3

ВИНТ, осевой 1

УПЛОТНИТЕЛЬНОЕ КОЛЬЦО

Кол-во

Детали с отметкой — — — не продаются отдельно.

♦ Эти детали включены в комплект винта модуля Smart 24N757 (приобретается отдельно).

62 332065A

Таблицавыборараспылительных наконечников

Таблица выбора распылительных наконечников

Распылительные наконечники для чистовой отделки AEM

Рекомендуются для высококачественных покрытий, наносимых при низком и среднем давлении. Закажите требуемый наконечник, арт. № AEMxxx, где ххх – это 3-значный номер из приведенной ниже матрицы.

Размер

отверстия

дюймы

(мм)

†0.007 (0.178)

†0.009 (0.229)

†0.011 (0.279)

0.013 (0.330)

0.015 (0.381)

0.017 (0.432)

0.019 (0.483)

0.021 (0.533)

0.023 (0.584)

0.025 (0.635)

0.029 (0.736)

0.031 (0.787)

0.033 (0.838)

0.037 (0.939)

0.039 (0.990)

* Наконечники испытаны в воде. Выходной поток (Q) при других значениях давления (P) можно рассчитать по следующей формуле: Q = (0,041) (QT)

, где QT = выходной поток жидкости (унций/мин.) при 4,1 МПа из приведенной выше таблицы зависимости от

размера отверстия. † Наконе

Выходной поток

унций/мин. (л/мин.) при давлении 4,1 МПа (41 бар, 600 фунтов на кв. дюйм)

4.0 (0.1)

7.0 (0.2)

10.0 (0.3)

13.0 (0.4)

17.0 (0.5)

22.0 (0.7)

28.0 (0.8)

35.0 (1.0)

40.0 (1.2)

50.0 (1.5)

68.0 (1.9)

78.0 (2.2)

88.0 (2.5)

108.0 (3.1)

118.0 (3.4)

чники этих размеров включают в себя фильтр, 150 ячеек на линейный дюйм.

при давлении 7,0 МПа (70 бар, 1000 фунтов на кв. дюйм)

5.2 (0.15)

9.1 (0.27)

13.0 (0.4)

16.9 (0.5)

22.0 (0.7)

28.5 (0.85)

36.3 (1.09)

45.4 (1.36)

51.9 (1.56)

64.8 (1.94)

88.2 (2.65)

101.1 (3.03)

114.1 (3.42)

140.0 (4.20)

153.0 (4.59)

2–4

(50–

100)

107 207 307

Максимальная ширина распыла при 12 дюймах (305 мм)

дюймы (мм)

4–6

(100–

150)

209 309 409 509 609

211 311 411 511 611 711

213 313 413 513 613 713 813

215 315 415 515 615 715 815

217 317 417 517 617 717

6-8 (150-

200)

319 419 519 619 719

8-10

(200-

250)

Распылительный наконечник

421 521 621 721 821

423 523 623 723 823

425 525 625 725 825

431 631 831

10-12

(250-

300)

539

12-14

(300-

350)

14-16

(350-

400)

737

16-18

(400-

450)

829

833

332065A 63

Таблица выбора распылительных наконечников

Распылительные наконечники AEF с предварительно подготовленными отверстиями для чистовой отделки

Рекомендуются для высококачественных покрытий, наносимых при низком и среднем давлении. В наконечниках AEF есть предварительно подготовленное отверстие, которое способствует распылению псевдопластичных материалов, включая лак.

Закажите требуемый наконечник, арт. № AEFxxx, где ххх – это 3-значный номер из приведенной ниже матрицы.

Размер

отверстия

дюймы

(мм)

† 0.010 (0.254)

0.012 (0.305)

0.014 (0.356)

0.016 (0.406)

* Наконечники испытаны в воде.

Выходной поток (Q) при других значениях давления (P) можно рассчитать по следующей формуле: Q = (0,041) (QT)

, где QT = выходной поток жидкости (унций/мин.) при 4,1 МПа из приведенной выше таблицы зависимости от

размера отверстия.

† Наконечники этих размеров включ

Выходной поток

унций/мин. (л/мин.)

при давлении 4,1 МПа (41 бар, 600 фунтов на кв. дюйм)

9.5 (0.28) 12.5 (0.37)

12.0 (0.35) 16.0 (0.47)

16.0 (0.47) 21.0 (0.62)

20.0 (0.59) 26.5 (0.78)

при давлении 7,0 МПа (70 бар, 1000 фунтов на кв. дюйм) Распылительный наконечник

Максимальная ширина распыла при 12 дюймах (305 мм)

дюймы (мм)

6-8 (150-

200)

310 410 510 610 710

312 412 512 612 712 812

314 414 514 614 714 814

ают в себя фильтр, 150 ячеек на линейный дюйм.

8-10 (200-

250)

416 516 616 716

10-12

(250-300)

(300-350)

12-14

14–16

(350–400)

16-18

(400-450)

64 332065A

Ремонтные комплекты, сопутствующие руководства и вспомогательное оборудование

Номер артикула пистолета

Все пистолеты, упомянутые в этом руководстве.

Описание Описание

руководства

Распылительные пистолеты 60 кВ и 85 кВ со вспомогательной подачей воздуха

Электростатические распылительные пистолеты со вспомогательной подачей воздуха, инструкции по эксплуатации и спецификация деталей

Вспомогательные принадлежности для пистолета

Арт. №

105749 Щетка для очистки.

111265

116553

24N319 Комплект кругового распыления.

24N603 Чехлы пистолета. Для пистолетов 40

24N604 Чехлы пистолета. Для пистолетов 85

24N642 Шаровой вертлюг, для впускного

24N758

24P170 Комплект металлического пускового

24P172

185105 Впускное воздушное отверстие

Описание

Бессиликоновая смазка, 113 г (4 унции).

Диэлектрическая смазка. 30 мл (1 унция)

Для приспособления стандартного распылительного пистолета со вспомогательной подачей воздуха к круглой воздушной распылительной крышке. См. руководство 3A2499.

кВ и 60 кВ. Комплект из 10 шт.

кВ. Комплектиз10шт.

воздушного отверстия пистолета. 1/4 npsm (левосторонняя резьба)

Защитные покрытия дисплея. Поддерживает чистоту интеллектуального дисплея. Комплект из 5 шт.

курка.

Клапан быстрой регулировки. Для быстрой смены размера вентилятора.

без вертлюга; 1/4–18 npsm(m) (левосторонняя резьба)

Ремонтные комплекты

Описание ремонтного комплекта

24N789 Ремонтный

комплект воздушного уплотнения

24N706 Комплект

для ремонта подшипника генератора переменного тока

Арт. №

24K451 Впускное воздушное отверстие с

185493 Переходник для шланга подачи

112534 Быстроразъемный фитинг

Описание

шаровым вертлюгом; 1/4–18 npsm(m) (левосторонняя резьба)

воздуха; 1/4 npt(m) x 1/4–18 npsm(m) (левосторонняя резьба)

воздухопровода.

Вспомогательное оборудование для оператора

Арт. № 117823 Токопроводящие перчатки,

117824 Токопроводящие перчатки,

117825 Токопроводящие перч

24N520

24N521

Описание

упаковка из 12 шт. (маленький размер)

упаковка из 12 шт. (средний размер)

атки,

упаковка из 12 шт. (б

ольшой

размер) Удобный захват. Подсоединяемый

захват увеличивает размер рукоятки и позволяет снизить утомление оператора. Средний размер.

Удобный захват. Подсоединяемый захват увеличивает размер рукоятки и позволяет снизить утомление оператора. Большой размер.

332065A 65

Ремонтные комплекты, сопутствующие руководства и вспомогательное оборудование

Вспомогательное оборудование системы

Арт. № 222011 Провод и зажим заземления. 16P802 Предупредительный

16P798

Описание

знак, английский язык. Предоставляется компанией Graco бесплатно.

Знак с уведомлением о ежедневном уходе, английский язык.

Арт. № 16P799

24N528 Переходник камеры промывки

24P312 Комплект омывателя

Описание Знак с уведомлением о настройке,

английский язык

пистолета. Для приспособления существующих камер промывки к пистолетам Pro Xp.

пистолета. Для приспособления существующих омывателей к пистолетам Pro Xp.

66 332065A

Шланги

Ремонтные комплекты, сопутствующие руководства и вспомогательное оборудование

Заземленные воздушные шланги

Максимальное рабочее давление 0,7 МПа (7 бар, 100 фунтов на кв. дюйм)

0,315 дюйма (8 мм) внутр. диам.; 1/4 npsm(f) x 1/4 npsm(f), левосторонняя резьба

Арт. №

Гибкий заземленный воздушный шланг AirFlex (серый)

244963

244964

244965

244966

244967

244968

244969

Арт. №

Стандартный заземленный воздушный шланг (серый)

223068

223069

223070

223071

223072

223073

223074

Арт. №

Заземленный воздуш заземления из нержа (красный)

235068

235069

235070

235071

235072

235073

235074

Описание

1,8 м (6 футов)

4,6м(15футов)

7,6м(25футов)

11 м (36 футов)

15 м (50 футов)

23 м (75 футов)

30,5 м (100 футов)

Описание

1,8 м (6 футов)

4,6м(15футов)

7,6м(25футов)

11 м (36 футов)

15 м (50 футов)

23 м (75 футов)

30,5 м (100 футов)

Описание

ный шланг с проводом веющей стали в оплетке

1,8 м (6 футов)

4,6м(15футов)

7,6м(25футов)

11 м (36 футов)

15 м (50 футов)

м(75футов)

30,5 м (100 футов)

Шланги для жидкости

Максимальное рабочее давление 22,7 МПа (227 бар, 3300 фунтов на кв. дюйм)

1/4 дюйма (6 мм) внутр. диам.; 1/4 npsm(fbe); полиамид.

Арт. №

240793

240794

Шланги с оплеткой для подачи жидкости

Описание

7,6м(25футов)

15 м (50 футов)

Максимальное рабочее давление 22 МПа (220 бар, 3200 фунтов на кв. дюйм)

1/8 дюйма (3 мм) внутр. диам.; 1/4 npsm(f) x 1/4 npt(m); полиамид.

Арт. №

236134

236135

Описание

0,9 м (3 фута)

1,8 м (6 футов)

Оборудование для тестирования

Арт. № 241079 Мегаомметр. Выходное

722886 Измеритель сопротивления

722860

245277

Описание

напряжение 500 В, 0,01–2000 МОм. Используется для проверки целостности цепи заземления и сопротивления пистолета. Не для применения в опасной среде.

краски. Используется для проверки удельного сопротивления жидкости. См. руководство 307263. Не для применения в опасной среде.

Зонд для краски. Используется для проверки удельного сопротивления жидкости. См. руководство 307263. Не для применения в опасной среде.

Крепежное приспособление для испытаний, высоковольтный зонд и киловольтметр. Используются для проверки напряжения электростатического поля пистолета и для проверки состояния генератора переменного тока и блока питания во время их обслуживания. См. руководство 309455.

332065A 67

Габариты

Figure 44

Модель пистолета

H60T10

H85T10

H60M10

H85M10

A, дюймы (мм) В, дюймы (мм) С, дюймы (мм) Масса, унции (г)

9.7 (246) 9.1 (231) 2.4 (61) 23.2 (659)

10.7 (272) 9.2 (234) 2.4 (61) 25.8 (732)

9.8 (249) 9.9 (251) 2.4 (61) 25.7 (728)

10.8 (274) 9.9 (251) 2.4 (61) 28.3 (801)

68 332065A

Технические данные

Электростатические распылительные пистолеты со вспомогательной подачей воздуха

США

Максимальное рабочее давление жидкости

Максимальное рабочее давление воздуха

Максимальное давление воздуха на входе в пистолет

Максимальная рабочая температура жидкости

Диапазон удельного сопротивления жидкости

Впускной фитинг подачи воздуха Впускной фитинг подачи жидкости Выходное напряжение Модели Pro Xp60: 60 кВ

Максимальный потребляемый ток Акустическая мощность (измеренная

по стандарту ISO 9216)

Звуковое давление (измеренное на расстоянии 1 м от пистолета)

Материалы деталей, входящих в соприкосновение с жидкостями

3000 фунтов на кв. дюйм

100фунтовнакв.дюйм

45 фунтов на кв. дюйм

120°F 48°C

От 3 МОм·см до бесконечности

1/4 npsm(m), левосторонняя резьба

1/4–18 npsm(m)

Модели Pro Xp85: 85 кВ

125 микроампер

при40фунтахнакв.дюйм:88,9дБ(А)

при 100 фунтах на кв. дюйм: 99,7 дБ(А) при40фунтахнакв.дюйм:86,0дБ(А)

при 100 фунтах на кв. дюйм: 95,0 дБ(А)

Полиэфирэтиленкетон, сверхвысокомолекулярный полиэтилен,

фторэтилен-пропилен, ацеталь, полиамид, полиэтилен

при 0,28 МПа, 2,8 бар: 88,9 дБ(А)

при 0,7 МПа, 7,0 бар: 99,7 дБ(А)

при 0,28 МПа, 2,8 бар: 86,0 дБ(А)

при 0,7 МПа, 7,0 бар: 95,0 дБ(А)

Технические данные

Метрическая система

21 МПа, 210 бар

0,7 МПа, 7,0 бар

0,32 МПа, 3,2 бар

332065A 69

Гарантия компании Graco на оборудование Pro Xp

Компания Graco гарантирует, что во всем оборудовании, упомянутом в настоящем документе, произведенном компанией Graco и маркированном ее наименованием, на момент его продажи уполномоченным дистрибьютором Graco первоначальному покупателю отсутствуют дефекты материала и изготовления. За исключением случаев предоставления каких-либо особых, расширенных или ограниченных гарантий, опубликованных Graco, компания обязуется в течение двенадцати месяцев со дня продажи отремонтировать или заменить любую часть оборудования, которая будет признана Graco дефектной. Тем не менее, любой дефект ствола, рукоятки, пускового курка, крюка, встроенного блока питания и генератора переменного тока (исключая подшипники турбины) будет устранен путем ремонта или замены в течение тридцати шести месяцев с даты продажи. Эта гарантия действительна только в том случае, если оборудование устанавливается, эксплуатируется и обслуживается в соответствии с письменными рекомендациями компании Graco.

Ответственность компании Graco и настоящая гарантия не распространяютсянаслучаиобщегоизноса оборудования, а также на любые неисправности, повреждения или износ, вызванные неправильной установкой или эксплуатацией, абразивным истиранием или коррозией, недостаточным или неправильным обслуживанием, халатностью, авариями, внесением изменений в оборудование или применением деталей других производителей. Кроме того, компания Graco не несет ответственности за неисправности, повреждения или износ, вызванные несовместимостью оборудования Graco с устройствами, принадлежностями, оборудованием или материалами, которые не были поставлены компанией Graco, либо неправильным проектированием, изготовлением, установкой, эксплуатацией или обслуживанием устройств, принадлежностей, оборудования или материалов, которые не были поставлены компанией Graco.

Настоящая гарантия имеет силу при условии предварительно оплаченного возврата оборудования, в котором предполагается наличие дефектов, уполномоченному дистрибьютору компании Graco для проверки наличия дефектов. Если факт наличия предполагаемого дефекта подтвердится, компания Graco обязуется бесплатно отремонтировать или заменить любые дефектные детали. Оборудование будет возвращено первоначальному покупателю с предварительной оплатой транспортировки. Если проверка не выявит каких-либо дефектов изготовления или материалов, ремонт будет осуществлен по разумной цене, которая будет в себя включать стоимость работ, деталей и доставки.

НАСТОЯЩАЯ ГАРАНТИЯ ЯВЛЯЕТСЯ ИСКЛЮЧИТЕЛЬНОЙ И ЗАМЕНЯЕТ ВСЕ ПРОЧИЕ ГАРАНТИИ, ЯВНО ВЫРАЖЕННЫЕ ИЛИ ПОДРАЗУМЕВАЕМЫЕ, ВКЛЮЧАЯ, В ТОМ ЧИСЛЕ, ГАРАНТИЮ ТОВАРНОГО

СОСТОЯНИЯ ИЛИ ГАРАНТИЮ ПРИГОДНОСТИ К ОПРЕДЕЛЕННОЙ ЦЕЛИ. Указанные выше условия определяют рамки обязательств компании Graco и меры судебной защиты

покупателя в случае какого-либо нарушения условий гарантии. Покупатель согласен с тем, что применение других средств судебной защиты (в том числе при возникновении случайных, косвенных убытков, потери прибыли, продаж, ущерба людям или собственности либо случайного или косвенного урона) невозможно. Все претензии в случае нарушения гарантии должны быть предоставлены в течение2(двух)летот даты продажи.

КОМПАНИЯ GRACO НЕ ПРЕДОСТАВЛЯЕТ КАКИХ-ЛИБО ГАРАНТИЙ, ЯВНЫХ ИЛИ ПОДРАЗУМЕВАЕМЫХ, ОТНОСИТЕЛЬНО ТОВАРНОЙ ПРИГОДНОСТИ ИЛИ СООТВЕТСТВИЯ КАКОЙ-ЛИБО ОПРЕДЕЛЕННОЙ ЦЕЛИ В ОТНОШЕНИИ ПРИНАДЛЕЖНОСТЕЙ, ОБОРУДОВАНИЯ, МАТЕРИАЛОВ ИЛИ КОМПОНЕНТОВ, ПРОДАВАЕМЫХ, НО НЕ ПРОИЗВОДИМЫХ КОМПАНИЕЙ GRACO. На указанные изделия, проданные, но не изготовленные компанией (например, электродвигатели, выключатели, шланги и т. д.), распространяются гарантии их изготовителя, если таковые имеются. Компания Graco будет в разумных пределах оказывать покупателю помощь в предъявлении любых претензий в связи с нарушением таких гарантий.

Ни при каких обстоятельствах компания Graco не несет ответственности за косвенные, побочные, специальные или случайные убытки, связанные с поставкой компанией Graco оборудования или комплектующих в соответствии с данным документом, или с использованием каких-либо продуктов или других товаров, проданных по условиям настоящего документа, будь то в связи с нарушением договора, нарушением гарантии, небрежностью со стороны компании Graco или в каком-либо ином случае.

Сведения о компании Graco

Для того чтобы ознакомиться с последними сведениями о продукции Graco, посетите сайт www.graco.com. Для того чтобы разместить заказ, обратитесь к своему дистрибьютору компании Graco или позвоните по

указанному ниже телефону, чтобы узнать координаты ближайшего дистрибьютора. Телефон: 612-623-6921 илибесплатныйномертелефона:1-800-328-0211 Факс: 612-378-3505

Всеписьменныеивизуальныеданные,содержащиеся в настоящем документе, отражают самую свежую информацию

Компания Graco оставляет за собой право в любой момент вносить изменения без предварительного уведомления.

Информация о патентах представлена на сайте www.graco.com/patents.

Перевод оригинальных инструкций. This manual contains Russian, MM 3A2495

Зарубежные представительства: Бельгия, Китай, Япония, Корея GRACO INC. И ДОЧЕРНИЕ ПРЕДПРИЯТИЯ • P.O. BOX 1441 • MINNEAPOLIS, MN 55440-1441 • USA © Graco Inc., 2012. Все произ

об изделии, имеющуюся на момент публикации.

Головной офис компании Graco: г. Миннеаполис

водственные помещения компании Graco зарегистрированы согласно

стандарту ISO 9001.

www.graco.com

GRACO Pro Xp85 AA User Manual [ru]

Specifications and Main Features

Frequently Asked Questions

User Manual

Contents

Модели

Предупреждения

Краткоеописаниепистолета

Принцип работы электростатического распылительного пистолета AA

Элементы управления, индикаторы и компоненты

Пистолеты Smart

Режим работы

Столбцовая диаграмма

Переключатель регулировки напряжения

Индикатор частоты в герцах

Экран ошибки

Символ блокировки

Регулировка настройки низкого напряжения

Table 1 . Пояснения к рис. 2–9.

Режим диагностики

Экран напряжения (в киловольтах)

Экран тока (в микроамперах)

Экран скорости генератора переменного тока (в герцах)

Экран блокировки низкого напряжения

Установка

Предупреждающий знак

Вентиляция камеры распыления

Воздухопровод

Линия подачи жидкости

Настройка пистолета

Контрольный список действий по настройке пистолета

Table 2 . Цвета светодиодного индикатора

Table 3 . Падение давления

Заземление

Проверка электрического заземления пистолета

Проверка удельного сопротивления жидкости

Проверка вязкости жидкости

Промывка оборудования перед использованием

Table 4 . Уровни удельного сопротивления жидкости

Эксплуатация

Процедура снятия давления

Запуск

Окончание работы

Техническое обслуживание

Промывка

Ежедневная очистка пистолета

Ежедневное обслуживание системы

Проверка электрооборудования

Проверка сопротивления пистолета

Проверка сопротивления блока питания

Проверка сопротивления ствола пистолета

Поиск и устранение неисправностей

Устранение проблем с формой распыла

Поиск и устранение неисправностей в работе пистолета

Поиск и устранение неисправностей в работе электроприборов

Ремонт

Подготовка пистолета к обслуживанию

Замена электрода

Извлечение и замена трубки подачи жидкости

Замена фильтра жидкости

Извлечение ствола пистолета

Установка ствола пистолета

Замена иглы подачи жидкости

Извлечение и замена блока питания

Извлечение и замена генератора переменного тока

Ремонт клапана регулировки струи воздуха

Ремонт клапана регулировки воздуха для пульверизации

Ремонт клапана включения и выключения электростатического поля

Ремонт воздушного клапана

Замена модуля Smart

Замена выхлопного клапана и вертлюга воздушного отверстия

Спецификация деталей

Блок генератора переменного тока

Блок клапана включения и выключения электростатического поля

Блок клапана струи воздуха

Блок воздушной крышки

Блок модуля Smart

Таблицавыборараспылительных наконечников

Распылительные наконечники для чистовой отделки AEM

Вспомогательные принадлежности для пистолета
