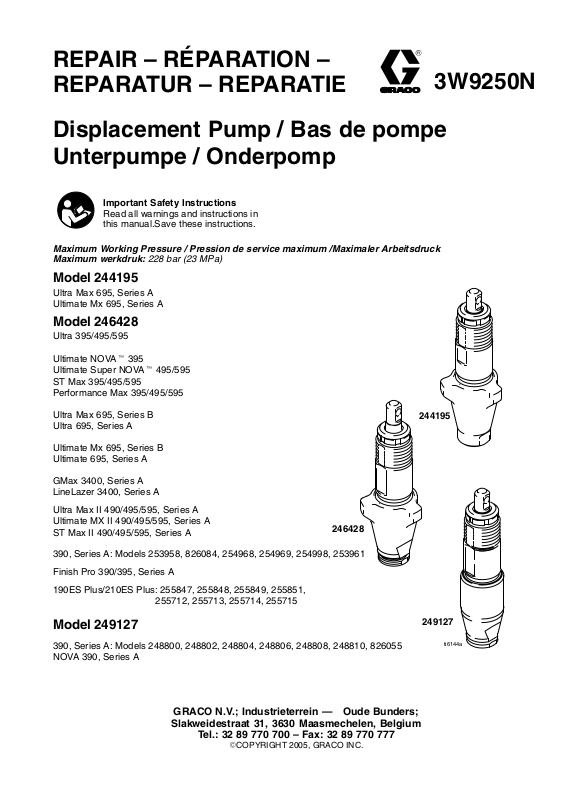

Graco 3W9250N User Manual

REPAIR – RÉPARATION –
REPARATUR – REPARATIE

3W9250N

Displacement Pump / Bas de pompe
Unterpumpe / Onderpomp

Important Safety Instructions

Read all warnings and instructions in
this manual.Save these instructions.

Maximum Working Pressure / Pression de service maximum /Maximaler Arbeitsdruck
Maximum werkdruk: 228 bar (23 MPa)

Model 244195

Ultra Max 695, Series A
Ultimate Mx 695, Series A

Model 246428

Ultra 395/495/595

Ultimate NOVAt 395
Ultimate Super NOVAt 495/595
ST Max 395/495/595
Performance Max 395/495/595

Ultra Max 695, Series B
Ultra 695, Series A

Ultimate Mx 695, Series B
Ultimate 695, Series A

GMax 3400, Series A
LineLazer 3400, Series A

Ultra Max II 490/495/595, Series A
Ultimate MX II 490/495/595, Series A
ST Max II 490/495/595, Series A

390, Series A: Models 253958, 826084, 254968, 254969, 254998, 253961

Finish Pro 390/395, Series A

190ES Plus/210ES Plus: 255847, 255848, 255849, 255851,

255712, 255713, 255714, 255715

246428

Model 249127

390, Series A: Models 248800, 248802, 248804, 248806, 248808, 248810, 826055
NOVA 390, Series A

244195

249127

ti6144a

GRACO N.V.; Industrieterrein — Oude Bunders;

Slakweidestraat 31, 3630 Maasmechelen, Belgium

Tel.: [phone] – Fax: [phone]

ECOPYRIGHT 2005, GRACO INC.

WARNING

FIRE AND EXPLOSION HAZARD

Flammable fumes, such as solvent and paint fumes, in work area can ignite or explode. To help prevent fire and
explosion:

D Use equipment only in well ventilated area.
D Eliminate all ignition sources; such as pilot lights, cigarettes, portable electric lamps, and plastic drop clothes

(potential static arc).

D Keep work area free of debris, including solvent, rags and gasoline.
D Do not plug or unplug power cords or turn lights on or off when flammable fumes are present.
D Ground equipment and conductive objects in work area. Read Grounding instructions.
D If there is static sparking or you feel a shock, stop operating immediately. Do not use equipment until you

identify and correct the problem.

INJECTION HAZARD

High pressure fluid from gun, hose leaks, or ruptured components will pierce skin. This may look like just a cut,
but it is a serious injury that can result in amputation. Get immediate medical attention.

D Do not point gun at anyone or any part of the body.
D Do not put your hand over the spray tip.
D Do not stop or deflect leaks with your hand, body, glove, or rag.
D Do not spray without tip guard and trigger guard installed.
D Engage trigger lock when not spraying.
D Follow Pressure Relief Procedure in this manual, when you stop spraying and before cleaning, checking or

servicing equipment.

MISE EN GARDE

RISQUES D’INCENDIE ET D’EXPLOSION

Les vapeurs inflammables de solvant et de peinture sur le lieu de travail peuvent prendre feu ou exploser.
Pour prévenir un incendie ou une explosion :

D N’utiliser l’équipement que dans des locaux bien ventilés.
D Supprimer toutes les source de feu, telles que les veilleuses, cigarettes, lampes électriques portatives et

bâches plastique (risque de décharge d’électricité statique).

D Veiller à débarrasser la zone de travail de tout résidu, comme les solvants, les chiffons et l’essence.
D Ne pas brancher ni débrancher de cordons d’alimentation électrique ni allumer ou éteindre la lumière en

présence de vapeurs inflammables.

D Raccorder le matériel et les objets conducteurs se trouvant dans la zone de travail à la terre. Lire les

instructions de Mise à la terre.

D Si l’on remarque la moindre étincelle d’électricité statique ou si l’on ressent une décharge électrique, arrêter

le travail immédiatement. Ne pas utiliser le matériel tant que le problème n’a pas été identifié et résolu.

DANGERS D’INJECTION CUTANÉE

Le produit s’échappant à haute pression du pistolet, d’une fuite sur le flexible ou d’un composant défectueux
risque de transpercer la peau. La blessure peut avoir l’aspect d’une simple coupure, mais il s’agit en fait d’une
blessure sérieuse pouvant entraîner une amputation. Consulter immédiatement un médecin en vue d

intervention chirurgicale.

D Ne pas pointer le pistolet vers une personne ou une partie quelconque du corps.
D Ne pas mettre la main devant la buse de projection.
D Ne jamais colmater ou dévier les fuites avec la main, le corps, un gant ou un chiffon.
D Ne pas pulvériser sans garde-buse ni sous-garde.
D Verrouiller la gâchette à chaque arrêt de la pulvérisation.
D Suivre la Procédure de décompression de ce manuel à chaque interruption de la pulvérisation et avant le

nettoyage, la vérification ou l’entretien du matériel.

2 3W9250

ACHTUNG

BRAND- UND EXPLOSIONSGEFAHR

Brennbare Dämpfe wie z. B. Lösungsmittel- und Lackdämpfe im Arbeitsbereich können explodieren oder sich
entzünden. Durch folgende Maßnahmen kann die Brand- und Explosionsgefahr verringert werden:

D Gerät nur in gut belüfteten Bereichen verwenden.
D Mögliche Zündquellen wie z. B. Dauerflammen, Zigaretten, tragbare Elektrolampen und Plastik-Abdeckfolien

(Gefahr der Entstehung von Funkenbildung durch statische Elektrizität) beseitigen.

D Den Arbeitsbereich frei von Abfall, einschließlich Lösungsmittel, Lappen und Benzin, halten.
D Kein Stromkabel ein- oder ausstecken und keinen Lichtschalter betätigen, wenn brennbare Dämpfe vorhanden

sind.

D Geräte und elektrisch leitfähige Gegenstände im Arbeitsbereich erden. Abschnitt Erdung lesen.
D Wird bei Verwendung dieses Geräts statische Funkenbildung wahrgenommen oder ein elektrischer Schlag

verspürt, das Gerät sofort abschalten. Gerät nicht wieder verwenden, bevor nicht das Problem erkannt und
behoben wurde.

GEFAHR DURCH MATERIALEINSPRITZUNG

Eine mit Hochdruck aus Pistolen, Löchern im Schlauch oder gerissenen Komponenten austretende Flüssigkeit
kann in die Haut eindringen. Eine derartige Verletzung kann zwar wie ein gewöhnlicher Schnitt aussehen.
Tatsächlich handelt es sich dabei jedoch um eine schwere Verletzung, die eine Gliedmaßenamputation zur Folge
haben kann. Sofort einen Chirurgen aufsuchen.

D Die Pistole nicht gegen Personen oder Körperteile richten.
D Nicht die Hand über die Spritzdüse legen.
D Undichte Stellen nicht mit der Hand, dem Körper, einem Handschuh oder Lappen zuhalten oder ablenken.
D Niemals ohne Düsenschutz und Abzugssperre arbeiten.
D Immer die Abzugssperre verriegeln, wenn nicht gespritzt wird.
D Stets die in dieser Anleitung beschriebene Druckentlastung ausführen, wenn die Spritzarbeiten beendet

werden und bevor die Geräte gereinigt, überprüft oder gewartet werden.

WAARSCHUWING

BRAND- EN EXPLOSIEGEVAAR

Brandbare dampen in het werkgebied zoals die van oplosmiddelen en verf kunnen ontbranden of exploderen.
Voorkom brand en explosies o.a. als volgt:

D Gebruik de apparatuur alleen in goed geventileerde ruimtes.
D Zorg dat er geen ontstekingsbronnen zijn, zoals waakvlammen, sigaretten, draagbare elektrische lampen en

kunststof kleding (deze kunnen statische vonkoverslag geven).

D Houd de werkruimte vrij van afval, ook verdunning, poetslappen en benzine.
D Haal geen stekkers uit stopcontacten, steek geen stekkers in stopcontacten en doe geen lampen aan of uit als

er brandbare dampen aanwezig zijn.

D Aard de apparatuur en alle elektrisch geleidende voorwerpen en apparaten in het werkgebied. Lees de

aardingsvoorschriften.

D Als u merkt dat er sprake is van enige statische elektriciteit of u een schok voelt, zet het systeem dan

onmiddellijk uit. Gebruik het systeem pas weer als u de oorzaak van het probleem kent en het probleem
verholpen is.

GEVAAR VOOR INJECTIE DOOR DE HUID

Vloeistof dat onder hoge druk uit pistool, uit lekkende slangen of uit beschadigde onderdelen komt, dringt door de
huid naar binnen in het lichaam. Dit kan eruit zien als een gewone snijwond, maar er is sprake van ernstig letsel.

Laat het onmiddellijk door een arts behandelen.

D De pistool niet op een persoon of enig lichaamsdeel richten.
D De hand nooit op de spuittip plaatsten.
D Nooit proberen lekkages te stoppen met uw handen, het lichaam, handschoenen of een doek.
D Niet spuiten als de tipbeveiliging en veiligheidspal van de trekker niet zijn aangebracht.
D Vergrendel de veiligheidspal van de trekker altijd wanneer u niet spuit.
D Volg altijd de Drukontlastingsprocedure in deze handleiding wanneer u ophoudt met spuiten, vóór reiniging,

controle, of onderhoud aan de apparatuur.

33W9250
