Graco Inc 309097 User Manual
309097
Parts
INSTRUCTIONS – INSTRUCTIONS
Rev. C
Rév. C
INSTRUCCIONES – INSTRUÇÕES

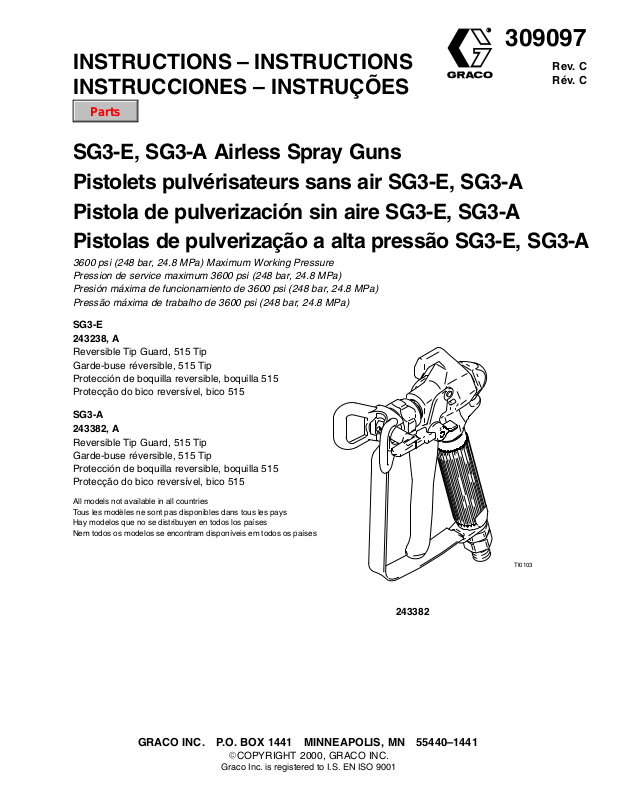

SG3-E, SG3-A Airless Spray Guns
Pistolets pulvérisateurs sans air SG3-E, SG3-A
Pistola de pulverización sin aire SG3-E, SG3-A
Pistolas de pulverização a alta pressão SG3-E, SG3-A
3600 psi (248 bar, 24.8 MPa) Maximum Working Pressure
Pression de service maximum 3600 psi (248 bar, 24.8 MPa)
Presión máxima de funcionamiento de 3600 psi (248 bar, 24.8 MPa)
Pressão máxima de trabalho de 3600 psi (248 bar, 24.8 MPa)
SG3-E
243238, A
Reversible Tip Guard, 515 Tip
Garde-buse réversible, 515 Tip
Protección de boquilla reversible, boquilla 515
Protecção do bico reversível, bico 515
SG3-A
243382, A
Reversible Tip Guard, 515 Tip
Garde-buse réversible, 515 Tip
Protección de boquilla reversible, boquilla 515
Protecção do bico reversível, bico 515
All models not available in all countries
Tous les modèles ne sont pas disponibles dans tous les pays
Hay modelos que no se distribuyen en todos los países
Nem todos os modelos se encontram disponíveis em todos os países
TI0103
243382
GRACO INC. P.O. BOX 1441 MINNEAPOLIS, MN 55440–1441
ECOPYRIGHT 2000, GRACO INC.
Graco Inc. is registered to I.S. EN ISO 9001
WARNING
Fire and explosion hazard: Solvent and paint fumes can ignite or
explode.
To help prevent a fire and explosion:
DUse in an extremely well ventilated area.
DEliminate all ignition sources; such as pilot lights, cigarettes and
static arcs from plastic drop cloths. Do not plug or unplug power
cords or turn lights on or off in spray area.
DGround Sprayer, object being sprayed, paint and solvent pails.
DHold gun firmly to side of grounded pail when triggering into pail.
DUse only conductive airless paint hose.
DDo not use 1,1,1-trichloroethane, methylene chloride, other haloge-
nated hydrocarbon solvents or fluids containing such solvents in
pressurized aluminum equipment. Such use could result in a
chemical reaction, with the possibility of explosion.
Fluid injection and high pressure hazard: High pressure spray or
leaks can inject fluid into the body.
To help prevent injection, always:
DEngage trigger safety latch when not spraying.
DKeep clear of nozzle and leaks.
DNever spray without a tip guard.
DDo PRESSURE RELIEF if you stop spraying or begin servicing
sprayer.
DDo not use components rated less than sprayer Maximum Working
Pressure.
DNever allow children to use this unit.
DBrace yourself; gun may recoil when triggered.
If high pressure fluid pierces your skin, the injury might look like
“just a cut”. But it is a serious wound! Get immediate medical
attention.
MISE EN GARDE
Risques d’incendie et d’explosion: Les vapeurs de solvant et de
peinture peuvent s’enflammer ou causer une explosion.
Pour empêcher tout incendie et explosion:
DN’utiliser ce matériel que dans des locaux extrêmement bien
aérés.
DÉliminer toutes les sources de feu, comme les veilleuses, cigarettes
et les arcs statiques provenant de bâches plastique. Ne pas
brancher ou débrancher de cordon électrique ou allumer ou
éteindre la lumière sur un site de pulvérisation.
DRaccorder le pulvérisateur, l’objet à peindre et les seaux de
peinture et de solvant à la terre.
DAppuyer le pistolet contre le côté du seau mis à la terre quand on
pulvérise dans le seau.
DN’utiliser que des flexibles de peinture conducteurs sans air.
DNe jamais utiliser de trichloroéthane-1,1,1, de chlorure de mé-
thylène, d’autres solvants à base d’hydrocarbures halogénés ni de
fluides contenant de tels solvants dans une unité sous pression en
aluminium. Cela pourrait provoquer une réaction chimique avec
risque d’explosion.
Risques d’injection, haute pression danger: Une pulvérisation ou
des fuites à haute pression peuvent provoquer une injection de produit
dans le corps.
Pour éviter toute injection, toujours:
DVerrouiller la gâchette à chaque arrêt de la pulvérisation.
DSe tenir à l’écart de la buse et des fuites.
DNe jamais se servir du pistolet pour pulvériser sans une protection de
buse.
DEffectuer une DÉCOMPRESSION à chaque arrêt de la pulvérisation
ou avant tout entretien.
DNe pas utiliser d’éléments prévus pour une pression inférieure à la
pression de service maximum du pulvérisateur.
DNe jamais permettre à des enfants d’utiliser cet appareil.
DCroisillon vous–même; le pistolet peut recul une fois déclenché.
Si du liquide sous haute pression est injecté sous la peau, la
blessure peut avoir l’apparence “d’une simple coupure”, mais c’est en
fait une blessure sérieuse! Consulter un médecin immédiatement.
ADVERTÊNCIA
Perigo de incêndio e explosão: os solventes e os vapores da
pintura poderão explodir ou incendiar.
Para ajudar a evitar incêndio e explosão:
DUtilize em áreas extremamente bem ventiladas.
DElimine todas as fontes de ignição, tais como luzes piloto, cigarros e
arcos estáticos de plásticos de protecção. Não ligue nem desligue
os cabos de alimentação nem as luzes numa área de pulverização.
DPonha em contacto com a terra o pulverizador, o objecto a ser
pulverizado e os baldes de tinta e de solventes.
DSegure a pistola firmemente de encontro ao lado do balde em contacto
com a terra, quando estiver a descarregar para dentro do mesmo.
DUtilize apenas tubos flexíveis condutores para pintura a alta
pressão.
DNão utilize 1,1,1-tricloroetano, cloreto de metileno, outros solventes
de hidrocarbonetos halogenados ou líquidos contendo tais
solventes em equipamento de alumínio pressurizado. Tal utilização
poderá resultar numa reacção química, com possibilidade de
explosão.
Perigo de injecção de líquidos e de alta pressão: a pulverização
ou fugas a alta pressão podem injectar liquido no corpo.
Para ajudar a prevenir a injecção de líquido, faça sempre o
seguinte:
DEngate o trinco de segurança do gatilho quando não estiver a
pulverizar.
DMantenha-se afastado de bocais e locais de fuga.
DNunca pulverize sem protecção no bico.
DALIVIE A PRESSÃO se parar de pulverizar e antes de iniciar a
manutenção do pulverizador.
DNão utilize componentes com uma classificação inferior à do
pulverizador Pressão Máxima de Trabalho
DNunca permita que crianças utilizem esta unidade.
DCinta você mesmo; o pistola pode recoil quando provodao.
Se o líquido a alta pressão penetrar na pele, o ferimento poderá
parecer “simplesmente um corte”. Mas é um ferimento grave!
Procure imediatamente assistência médica.
ADVERTENCIA
Peligro de incendio y explosión: Los vapores de disolvente o de
pintura pueden incendiarse o explotar.
Para ayudar a evitar que se produzca un incendio o una explosión:
DUtilizar en una zona extremadamente bien ventilada.
DElimine toda fuente de ignición; como las luces piloto, los cigarrillos y los
arcos estáticos procedentes de cubiertas de plástico. No enchufe ni
desenchufe aparatos en las tomas de corrientes de la zona de
pulverización.
DConecte a tierra el pulverizador, el objeto que esté pintando y los cubos
de disolvente.
DSujete firmemente la pistola contra el lado de un recipiente conectado a
tierra mientras dispara la pistola hacia el interior del mismo.
DUtilice únicamente mangueras de pintura sin aire, conductoras
eléctricamente.
DNo utilice nunca 1,1,1-tricloroetano, cloruro de metileno, otros
disolventes de hidrocarbono halogenado o fluidos que contengan tales
disolventes en una bomba a presión de aluminio. El uso de estas
sustancias puede provocar una seria reacción química con riesgos de
explosión.
Peligro de inyección de fluido y de alta presión: La pulverización
o las fugas a alta presión pueden inyectar fluido en el cuerpo.
Para ayudar a evitar la inyección, siempre:
DEnganche el seguro del gatillo cuando no esté pulverizando.
DManténgase alejado de la boquilla y de las fugas.
DNo pulverice sin una protección en la boquilla.
DSiga el procedimiento de DESCOMPRESIÓN si deja de pulverizar
o al comenzar la revisión del pulverizador.
DNo use componentes cuya presión nominal sea menor que la
Presión máxima de funcionamiento del pulverizador
DNunca permita que los niños utilicen esta unidad.
DParéntesis usted mismo; la pistola puede retroceso cuando está
accionado.
Si el fluido a alta presión penetra la piel, la herida puede parecer
“un simple corte”. ¡Pero se trata de una herida grave! Consiga
inmediatamente atención médica.
2 309097
CONTROLS / COMMANDES / CONTROLES / CONTROLOS
Trigger Lock / Verrouillage gâchette / Seguro del gatillo / Fecho do gatilho
Tip Guard / Garde-buse /
Protección de la boquilla /
Protecção do bico
Tip / Buse / Boquilla / Bico
Needle Adjustment / Réglage
du pointeau / Ajuste de la
aguja / Regulação da agulha
Trigger / Gâchette
Gatillo / Gatilho
TI0103

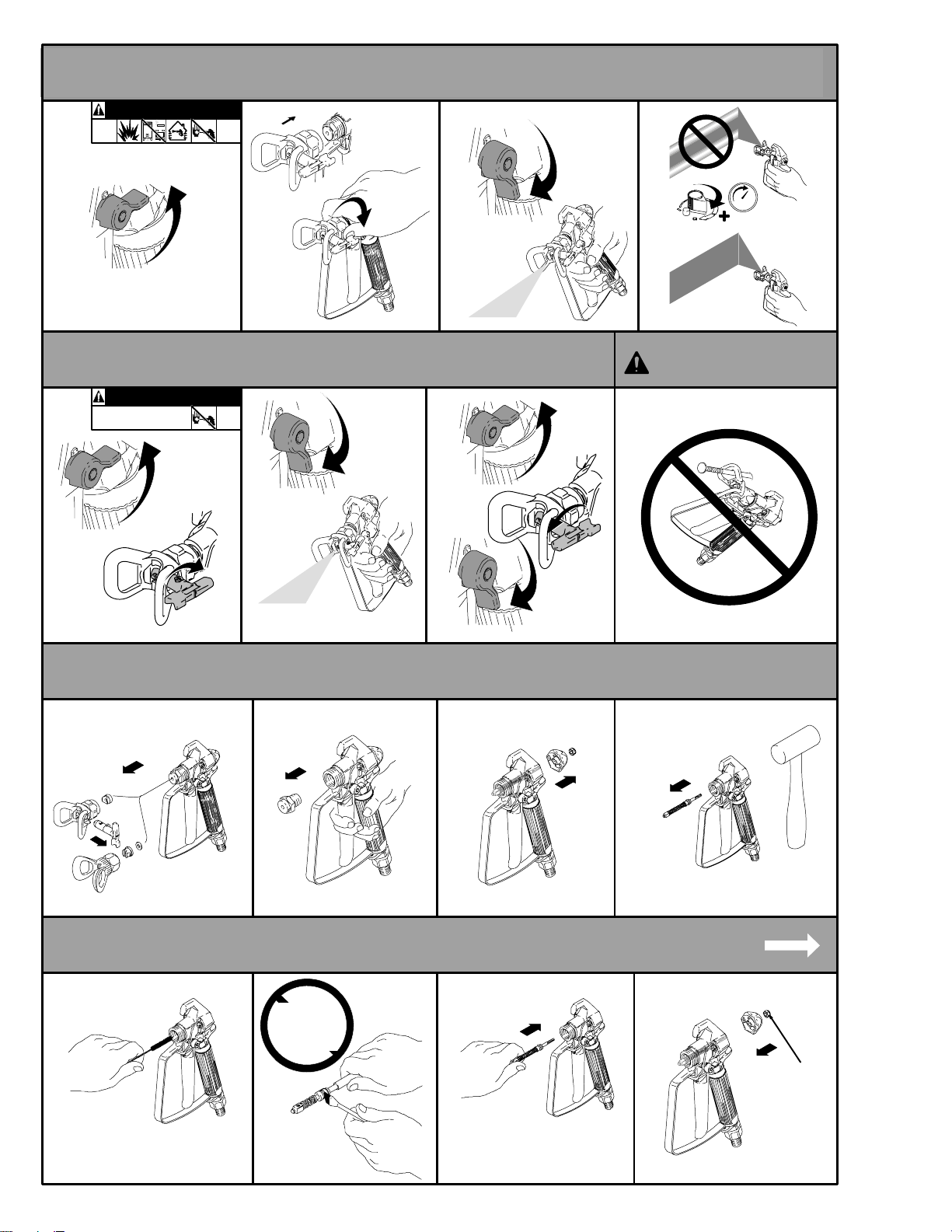

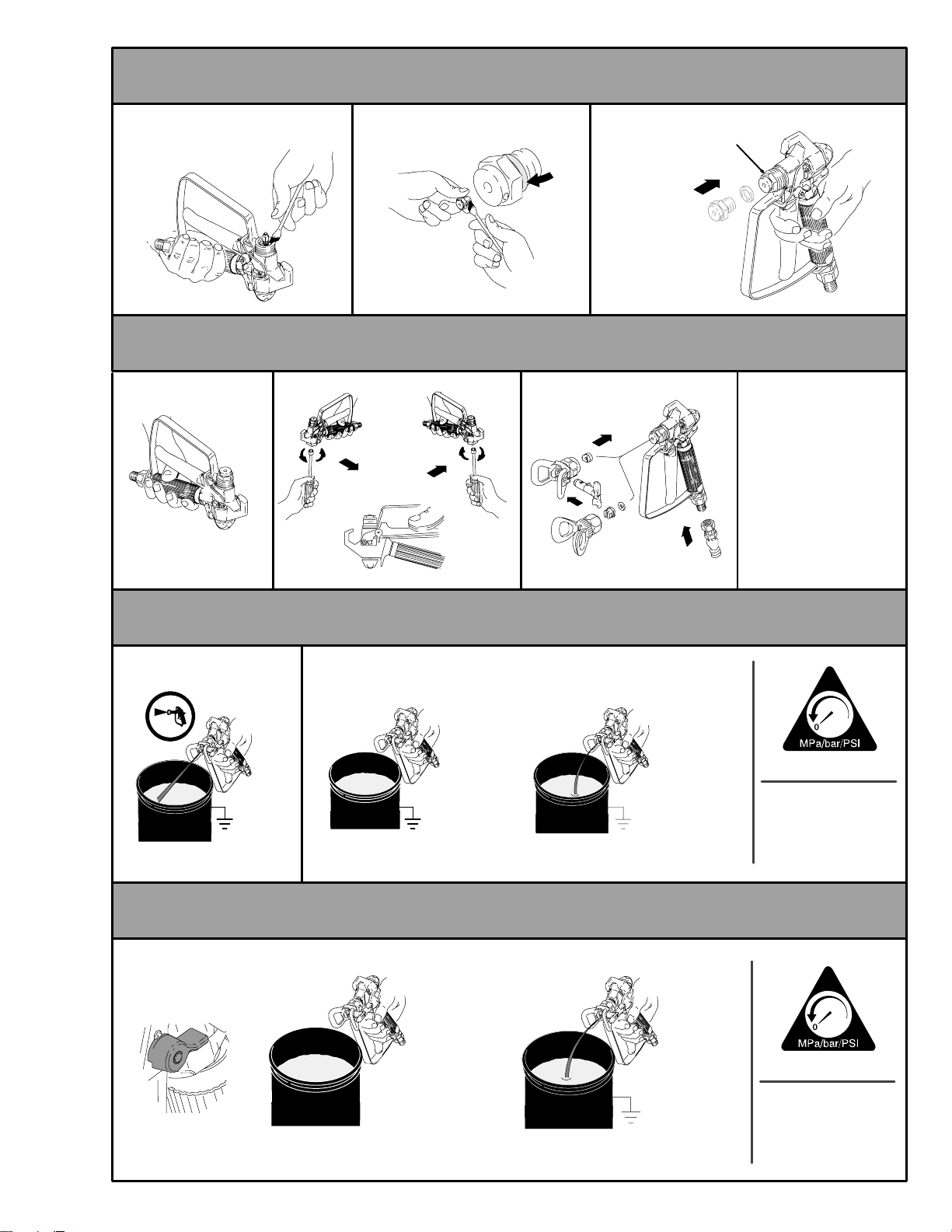

PRESSURE RELIEF / DÉCOMPRESSION / DESCOMPRESIÓN /
ALIVIO DE PRESSÃO
Follow 1–5 when you
stop spraying.
Effectuer les opérations
1–5 lors d’un arrêt de la
pulvérisation.
Cuando deje de pulverizar, siga los
pasos 1–5.
Siga os passos de 1–5 quando parar
de pulverizar.
3
12
4
5
ALIGN SPRAY / ALIGNER LE JET / ALINEAR PULVERIZACIÓN /
DIRIGIR O LEQUE
12
3
309097
