Graco 1423 User Manual
© 2001 Graco 163-7-01 IS3418
Swing
Owner’s Manual Please save for future use.
Balançoire
Manuel d’utilisateur
Veuillez garder pour usage ultérieur.
Columpio
Manual del propietario
Por favor, conservélo para utilizarlo en el futuro.
Model • Modèle • Modelo:_______________ Serial No. • No. de Série • N° de Serie:_______________
Estimado cliente,
Por favor, escriba el modelo
y número de serie que se
encuentran en la etiqueta dentro
del compartimento de pilas
del columpio.
¡Gracias por comprar este
columpio Graco
®
!
Graco es el líder reconocido en el
diseño y fabricación de productos
infantiles de calidad. Creemos que
su columpio Graco es una compra
acertada y ofrecerá a su bebé
muchas horas de placer.
Antes de usar su columpio,
dedique unos minutos a leer este
manual del propietario. El poco
tiempo que emplee en leer estas
instrucciones le ayudará a utilizar
su columpio de manera correcta.
Cher Client,
Veuillez inscrire ci-haut les
numéros de modèle et de série
que vous trouverez sur l’étiquette
à l’intérieur du compartiment à piles
de votre balançoire.
Merci de votre achat d'une
balançoire Graco
®
!
Graco est le chef de file dans
la conception et la fabrication de
produits de qualité pour bébé.
Nous croyons que la balançoire
Graco est un choix judicieux,
garantissant plusieurs heures de
plaisir pour votre bébé.
Avant d'utiliser la balançoire, prenez
quelques minutes pour lire le manuel
d’utilisateur. Ce court instant que
vous prendrez à lire les instructions
vous aidera à utiliser correctement
la balançoire.
Dear Customer,
Please fill in the model and serial
numbers above from the label
inside the battery compartment of
your swing.
Thank you for purchasing
this Graco
®
swing!
Graco is the recognized leader
in the design and manufacture
of quality baby products. We
believe your new Graco swing
is a wise choice, promising
many hours of enjoyment for
your baby.
Before using your swing, please
take a few minutes to read this
Owner’s Manual. The short
time you spend reading these
instructions will help you use
your swing properly.
1423, 1424, 1428, 1434, 1435, 1464 1465, 1468,
1485, 1490, & 1495
2
Failure to follow these
warnings and the
assembly instructions
could result in serious
injury or death.
Manquer de suivre ces
avertissements et les
instructions d'assemblage
peut entraîner de sérieuses
blessures ou un décès.
Si no se obedecen estas
advertencias y se siguen las
instrucciones de montaje,
podría resultar en lesiones
graves o la muerte.
WARNING
ADVERTENCIA
MISE EN GARDE
163-7-01
NEVER LEAVE CHILD UNATTENDED.
TO PREVENT SERIOUS INJURY OR
DEATH FROM CHILD FALLING OR
BEING STRANGLED IN STRAPS:
Always use seat belt.
Some newborns cannot sit in a reclined
or upright position and have special
needs. Check with your doctor about
when to start using this swing. Do not
use with a child that weighs less
than 5.5 pounds (2.5 kg).
STOP using swing when child
attempts to climb out or reaches
25 pounds (11 kg).
DO NOT SUSPEND STRINGS over the
swing or attach strings to toys.
STRANGULATION HAZARD:
DO NOT place swing in any location where
there are cords, such as window blind cords,
drapes, phone cords, etc.
STRINGS CAN CAUSE STRANGULATION.
DO NOT place items with a string around
your child’s neck, such as hood strings or
pacifier cords.
DO NOT USE SWING without the
seat cover.
DISCONTINUE USING YOUR SWING
should it become damaged or broken.
THIS PRODUCT REQUIRES ADULT
ASSEMBLY. Follow assembly
instructions carefully. If you experience
any difficulties, please contact the Customer
Service Department.
NUNCA DEJE A SU NIÑO DESATENDIDO.
PARA EVITAR LESIONES GRAVES
O LA MUERTE DEBIDO A LA CAÍDA
DEL NIÑO O LA ESTRANGULACIÓN
CON LAS CORREAS:
Use siempre el cinturón de seguridad.
Algunos recién nacidos no pueden sentarse
en la posición reclinada o vertical y tienen
necesidades especiales. Consulte a su
médico cuándo comenzar a usar este
columpio. No lo use con un niño que pese
menos de 5,5 libras (2,5 kg).
DEJE de usar el columpio cuando el
niño trate de subirse a la baranda o pese
25 libras (11 kg).
NO SUSPENDA LOS CORDONES sobre el
columpio ni ponga cordones a los juguetes.
PELIGRO DE STRANGULACIÓN:
NO coloque el columpio en ningún lugar
donde haya cordones, tales como cordones
de cortinas, persianas, teléfonos, etc.
LOS CORDONES PUEDEN CAUSAR
ESTRANGULACIÓN. NO coloque artículos
con un cordón alrededor del cuello de su
bebé, tal como cordones de capuchas
o cordones de chupetes.
NO USE EL COLUMPIO sin la funda
del asiento.
DEJE DE USAR EL COLUMPIO
si resulta dañado o roto.
ESTE PRODUCTO REQUIERE EL
ARMADO DE UN ADULTO. Siga las
instrucciones de armado detenidamente.
Si experimenta alguna dificultad, por favor
contacte al Departamento de Servicio
al Cliente.
NE JAMAIS LAISSER L’ENFANT
SANS SUPERVISION.
POUR PRÉVENIR DE SÉRIEUSES
BLESSURES OU LA MORT D'UN ENFANT
EN TOMBANT OU PAR ÉTRANGLEMENT
AVEC LES COURROIES:
Utilisez toujours la ceinture de retenue.
Il y a des nouveau-nés qui ne peuvent
pas s'asseoir dans une position inclinée ou
assise et ont des besoins spéciaux.
Vérifiez avec votre docteur pour savoir
quand commencer à utiliser cette balançoire.
Ne pas utiliser avec un enfant qui pèse
moins de 5,5 livres (2,5 kg).
CESSEZ l’usage de la balançoire lorsque
l’enfant tente de se hisser hors de la
balançoire ou atteint 25 lbs (11 kg).
NE PAS SUSPENDRE DE FICELLES
sur la balançoire ou attacher des cordons
aux jouets.
DANGER D'ÉTRANGLEMENT: NE PAS
installer la balançoire à un endroit ou il y a
des cordons, tels les stores, les rideaux
ou téléphones, etc.
LES CORDONS PEUVENT CAUSER DES
ÉTRANGLEMENTS. NE PAS placer d'articles
attachés à un cordon autour du cou de
votre enfant, suspendre des cordons
au-dessus de la balançoire ou attacher
des cordons aux jouets.
NE PAS UTILISER LA BALANÇOIRE
sans la housse de siège.
CESSEZ L'UTILISATION DE VOTRE
BALANÇOIRE si elle est endommagée
ou cassée.
CE PRODUIT EXIGE ASSEMBLAGE PAR
UN ADULTE. Suivre soigneusement les
instructions d’assemblage. Si vous
rencontrez des difficultés, contactez le
département du service à la clientèle.
3
163-7-01
Parts list Liste des pièces Lista de las piezas
Check that you have all the parts
shown BEFORE assembling
your product. If any parts are
missing, call Customer Service.
Adult assembly required.
Tools required: Screwdriver
Verifique que cuenta con todas
las piezas mostradas ANTES de
montar su producto. Si falta alguna
pieza, llame al Departamento de
Servicio al Cliente.
Se requiere montaje por un adulto.
Herramienta necesaria: Destornillador
Assurez-vous d'avoir toutes les pièces
illustrées AVANT de commencer
l'assemblage de votre produit. S'il vous
manque des pièces, communiquez
avec notre service à la clientèle.
Assemblage par un adulte requis.
Outils nécessaires: Tournevis
or write to us at:
sinon, écrivez-nous à:
o escribanos a:
USA:
Graco Children’s Products Inc.
Customer Service Department
P.O. Box 100, Main Street
Elverson, PA 19520
Canada: distributed by
Elfe
4580 Hickmore
St. Laurent, Quebec H4T 1K2
In the U.S.A. or Canada, please contact our
Customer Service Department with any
questions you may have concerning parts,
use, or maintenance. When you contact us,
please have your product’s model and
serial numbers ready so that we may
help you efficiently.
Telephone us at:
Téléphonez-nous au:
Llámenos al:
USA: 1-800-345-4109
Canada: 1-800-667-8184
Montreal: 514-344-3533
or visit our website,
ou visitez notre website,
o visite nuestro sitio Web,
USA: www.gracobaby.com
Canada: www.graco.net
Aux Etats-Unis ou au Canada, veuillez contacter
notre département du service à la clientèle
avec des questions que vous pourriez avoir
concernant les pièces, l'utilisation ou l'entretien.
Lorsque vous nous contactez, soyez prêt à
fournir les numéros de modèle et de série afin
que nous puissions vous aider plus rapidement.
En los EE.UU. y Canadá, por favor contacte a
nuestro Departamento de Servicio al Cliente
con cualquier pregunta que pueda tener sobre
las piezas, uso o mantenimiento. Cuando nos
contacte, por favor tenga el número del
modelo y número de serie listos para que
podamos ayudarlo mejor.
Questions? Des questions?
¿Preguntas?
Certain models • Certains modèles • Ciertos modelos
2X
2X
2X
2X
4X
4X
4X
2X
Styles may vary
Modèles
peuvent varier
Los estilos
pueden variar
Styles may vary
Modèles
peuvent varier
Los estilos
pueden variar
3X
4
163-7-01
Assembly

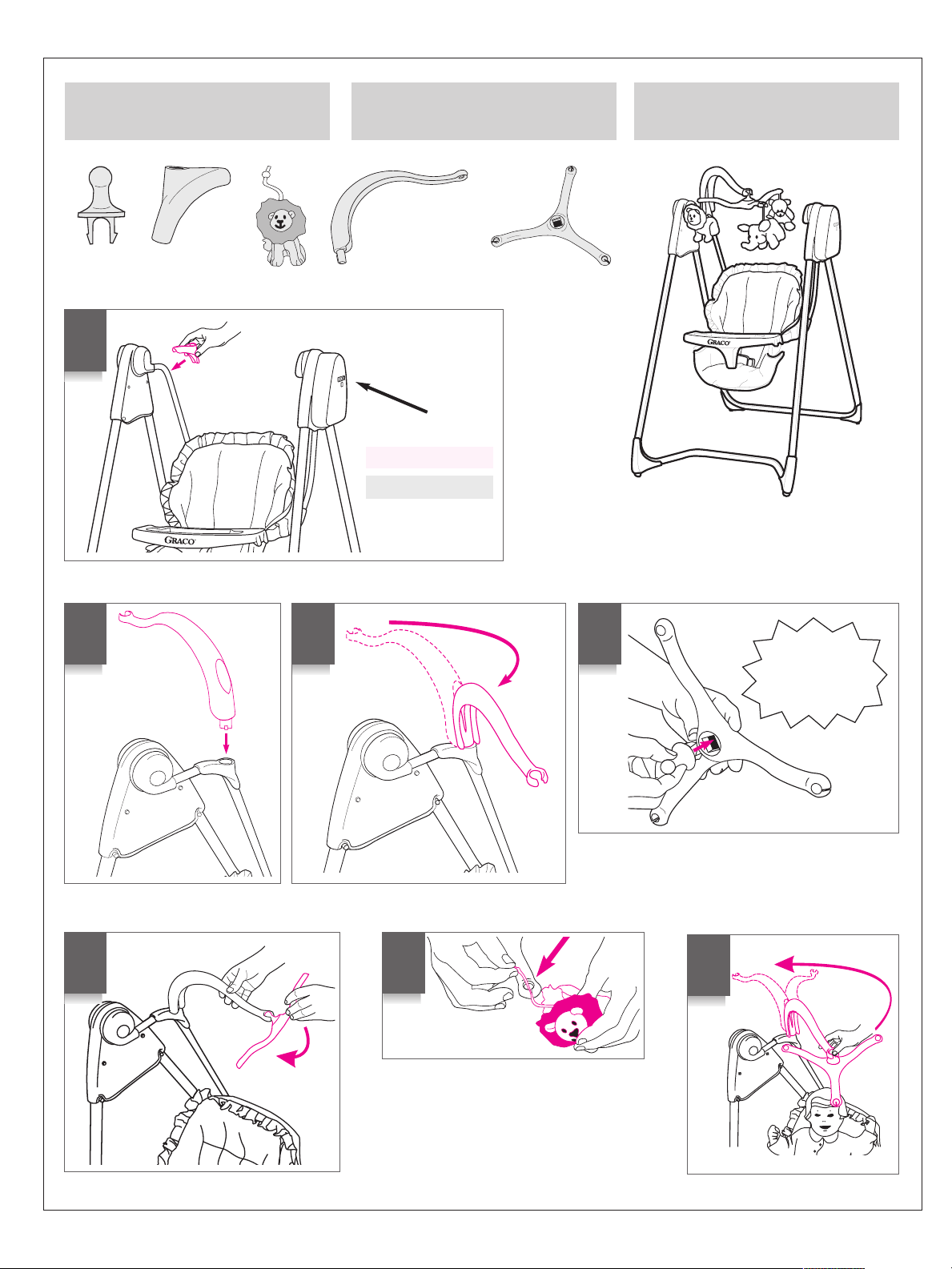

This exploded view is provided as
a way to help you see the overall
picture as you are assembling your
product. It is not meant to replace
the step-by-step instructions.
This view shows most parts
associated with this product. Your
product may include fewer or more
parts, depending on the model.
Cette illustration agrandie est fournie
pour vous aider à voir l'image totale
lors de l’assemblage de votre produit.
Cette illustration ne doit pas remplacer
les instructions étape par étape.
Cette illustration démontre la plupart
des pièces associées à ce produit.
Votre produit peut inclure plus ou
moins de pièces, selon le modèle.
Se proporciona este plano detallado
para darle una perspectiva global
del montaje de su producto. No
está destinado a remplazar las
instrucciones paso por paso.
Este plano muestra la mayoría de las
piezas asociadas con este producto.
Su producto puede incluir más o
menos piezas, según el modelo.
Assemblage
Montaje
5
163-7-01
4X
1
2
Hub
Núcleo
Moyeu
The double buttons MUST fit into the channels inside
the housings.
Los botones dobles DEBEN caber en los canales
dentro de los armazones.
Les boutons doubles DOIVENT s’ajuster à l’intérieur
des canaux des boîtiers.
Push each leg in until the double button
snaps into the hole at the end of the channel.
Then swing the legs outward until the single
button snaps into its notch, as shown.
CHECK that the legs are properly attached by
twisting them in the housings.
Empuje cada pata hasta que los botones
dobles se traben en el agujero al final del
canal. Luego mueva las patas hacia fuera
hasta que el botón individual se trabe en la
ranura como se indica.
VERIFIQUE que las patas están debidamente
instaladas haciéndolas girar en los armazones.
Poussez les pieds jusqu’à ce que le bouton
double s’enclenche dans le trou au bout
du canal. Ensuite, balancez les pieds
à l’extérieur jusqu’à ce que le bouton simple
s’enclenche dans son encoche, tel qu’illustré.
VÉRIFIEZ que les pieds sont fixés correctement en les faisant pivoter dans les boîtiers.
6
163-7-01
2X 2X 4X 4X
3
4
5
Tap leg tips on the floor to be sure they are completely on.
Golpee la punta de las patas sobre el piso para asegurarse que han
entrado completamente.
Frappez les extrémités des pieds sur le plancher pour vous assurer qu’ils
sont complètement enfoncés.
Insert a screw all the way into the small hole on one foot. Text and viewing hole
MUST NOT be on the short side of tube near wire end. Use viewing hole to line up
the end of the screw with the hole in the tube. Tighten the screw securely. Repeat
for the other feet.
CHECK that feet are secure by wiggling the feet.
Inserte un tornillo todo lo posible en el pequeño agujero de una pata. El texto y
agujero para mirar NO se encuentren en el costado corto del tubo cerca del extremo
con alambre. Use el agujero para mirar para alinear el extremo del tornillo con el
agujero en el tubo. Ajuste el tornillo apretadamente. Repita para las otras patas.
VERIFIQUE que las patas están aseguradas moviendo las patas.
Insérer complètement une vis dans le petit trou sur l’un des pieds. L’inscription et
le trou voyant NE DOIT PAS être sur le côté court du tube près de la tige
métallique. Utilisez le trou voyant pour aligner l’extrémité de la vis avec le trou
dans le tube. Serrez la vis solidement. Répétez pour les autres pieds.
VÉRIFIEZ que les pieds de base sont bien installés en les tortillant.
Text and viewing hole
Texto y agujero para mirar
Inscription et trou voyant
The feet to use with each tube can be identified by the text “FRONT
BOTTOM” or “REAR BOTTOM” printed on them.
La pata que debe usar con cada tubo puede identificarse leyendo el
texto impreso en ellas “FRONT BOTTOM” o “REAR BOTTOM.”
Les pieds à utiliser avec chaque tube peuvent être identifiés par
l’inscription “FRONT BOTTOM” ou “REAR BOTTOM.”
Front tube Tubo delanteroTube avant
Rear tube Tubo traseroTube arrière
7
163-7-01
7
6
1098
2X
2X
Motor housing
Armazón del motor
Boîtier du moteur
Rear base tube
Tubo trasero de la base
Tube de base arrière
Front base tube
Tubo delantero de la base
Tube de base avant
CHECK that all tubes are securely attached. CHECK
that the parts of the frame are assembled in the
positions shown.
VERIFIQUE que todos los tubos estén debidamente
conectados. VERIFIQUE que todos los tubos están
asegurados en las posiciones ilustradas.
VÉRIFIEZ que tous les tubes sont bien fixés. VÉRIFIEZ
que toutes les pièces de l’armature sont assemblées
dans les positions illustrées.
Loading...
