Page 1
ODKURZACZ
WORKOWY
VC200
Instrukcja obsługi
iwarunki gwarancji
Page 2
2
Page 3
WARUNKI BEZPIECZEŃSTWA IZAGROŻENIA
1.
Należy dokładnie zapoznać się z niniejszą instrukcją obsługi
i bezwzględnie jej przestrzegać.
2.
Przed demontażem, montażem lub czyszczeniem urządzenia należy
wyjąć wtyczkę przewodu zasilającego z gniazda sieciowego.
3.
Nie należy używać urządzenia jeżeli ma uszkodzony przewód zasilający
lub obudowę. Jeżeli przewód zasilający jest uszkodzony, musi zostać
wymieniony przez serwis lub osobę do tego uprawnioną, w przeciwnym
razie może dojść do porażenia prądem. W żadnym razie nie próbuj
naprawiać urządzenia we własnym zakresie.
4. Jeżeli filtr ulegnie uszkodzeniu, należy go bezzwłocznie wymienić.
5.
Urządzenie należy używać zgodnie z informacją o napięciu i prądzie
zasilania podanym na tabliczce znamionowej.
6.
Urządzenie przystosowane jest do użytku domowego, nie komercyjnego.
7. Nie należy obsługiwać urządzenia, nie podłączać ani dotykać wtyczki
przewodu zasilającego mokrymi dłońmi.
8. Przewód nie może mieć kontaktu z wodą ani jakimikolwiek płynami.
9.
Aby wyciągnąć wtyczkę z gniazda zasilającego należy złapać za wtyczkę,
nie ciągnąć za przewód.
10. Urządzenie nie może pracować w pobliżu materiałów łatwopalnych.
11.
Urządzenie przeznaczone jest do użytku przez osoby dorosłe i powinno
znajdować się poza zasięgiem dzieci.
12.
Z urządzenia można korzystać wyłącznie z zamontowanym filtrem
i workiem na kurz.
13. Nie należy narażać urządzenia na szkodliwe warunki atmosferyczne.
14. Nie wolno zanurzać urządzenia w wodzie ani innych płynach.
15. Nie wolno pozostawiać pracującego urządzenia bez nadzoru.
3
Page 4
16.
Nie należy używać innych akcesoriów niż tych dostarczonych z
urządzeniem.
17.
Zawsze należy używać produktu z całkowicie rozwiniętym przewodem.
18. Nie wolno odkurzać ani kierować urządzenia na substancje toksyczne,
kwasy, rozpuszczalniki, detergenty lub substancje żrące.
19. Nie należy odkurza drobnych pyłów takich jak cement, gips lub mąka,
ponieważ grozi to uszkodzeniem urządzenia.
20. Nie należy zasłaniać otworów doprowadzających i odprowadzających
powietrze, ponieważ grozi to uszkodzeniem urządzenia.
21. Nie należy odkurzać popiołu lub niedopałków papierosów.
22. Nie należy dotykać żadnej części urządzenia, która może nagrzać się
w użyciu.
23. Nie wolno przyciskać drzwiami przewodu zasilającego, ani ocierać o
ostre powierzchnie.
24. Należy przenosić urządzenie wyłącznie za uchwyt.
25. Nie należy używać urządzenia bez filtrów ochronnych silnika.
26. Należy wymienić worek na kurz czy filtr, gdy jest uszkodzony.
2 7.
Nie wolno przejeżdżać odkurzaczem po przewodzie zasilającym,
ponieważ może to prowadzić do jego uszkodzenia i porażenia prądem.
28.
Niniejszy sprzęt może być użytkowany przez dzieci w wieku co najmniej
8 lat i przez osoby o obniżonych możliwościach fizycznych, umysłowych
i osoby o braku doświadczenia i znajomości sprzętu, jeżeli zapewniony
zostanie nadzór lub instruktaż odnośnie do użytkowania sprzętu w
bezpieczny sposób, tak aby związane z tym zagrożenia były zrozumiałe.
Dzieci nie powinny bawić się sprzętem. Dzieci bez nadzoru nie powinny
wykonywać czyszczenia i konserwacji sprzętu.
29.
Po zakończonej pracy należy wyciągnąć wtyczkę z gniazda zasilającego.
30.
Jeżeli przewód zasilający nieodłączalny ulegnie uszkodzeniu, to powinien
4
Page 5
on być wymieniony u wytwórcy lub u pracownika zakładu serwisowego
albo przez wykwalifikowaną osobę w celu uniknięcia zagrożenia.
31. Odkurzacz służy do pracy na suchych powierzchniach.
32. Zabronione jest wciągać odkurzaczem wodę.
33. Zabronione jest używać na mokrych dywanach.
34.
Nie należy odkurzać ludzi ani zwierząt. Nie należy narażać uszu ani oczu
na siłę ssącą odkurzacza.
WPROWADZENIE
Dziękujemy zazaufanie, jakim nas Państwo obdarzyli, dokonując zakupu urządzenia marki Götze & Jensen.
Jesteśmy przekonani, że tobardzo dobrej jakości urządzenie zapewni Państwu dużo radości isatysfakcji
zjego użytkowania.
NALEŻY DOKŁADNIE PRZECZYTAĆ INSTRUKCJĘ OBSŁUGI IJEJ PRZESTRZEGAĆ!
Tourządzenie jest przeznaczone doużytku domowego lub innego, nie dotyczącego celów komercyjnych.
Producent nie ponosi odpowiedzialności zaszkody powstałe wwyniku użytkowania niewłaściwego lub
niezgodnego zprzeznaczeniem.
DANE TECHNICZNE
Model: VC200
Zasilanie: 220–240V~, 50/60 Hz
Długość przewodu: 5 m
Pojemność worka: 1,5 l
OPIS URZĄDZENIA
1 - Silnik
2 - Wąż
3 - Rura ssąca, teleskopowa
4 - Szczotka dywanowo – podłogowa
5, 6 - Dwufunkcyjna ssawka szczelinowa z włosiem
7 - Stelaż na worek
8 - Worek
9 - Filtr EPA E10
10 - Przycisk włącz/wyłącz
11 - Przycisk zwijacza przewodu
12 - Pokrętło regulacji mocy
13 - Uchwyt na hak szczotki
14 - Przewód zasilający z wtyczką
15 - Suwak ustawienia długości rury teleskopowej
16 - Hak szczotki
17 - Pokrywa przednia
5
Page 6
18 - Pokrywa filtra EPA
19 - Przycisk blokady pokrywy przedniej
20 - Filtr wylotowy, kratka
21 - Przycisk blokady pokrywy filtra EPA
22 - Uchwyt
1 2 3
5,6 7 8
15
13
14
9
16
20
4
10
17
11
12
22
18
19
21

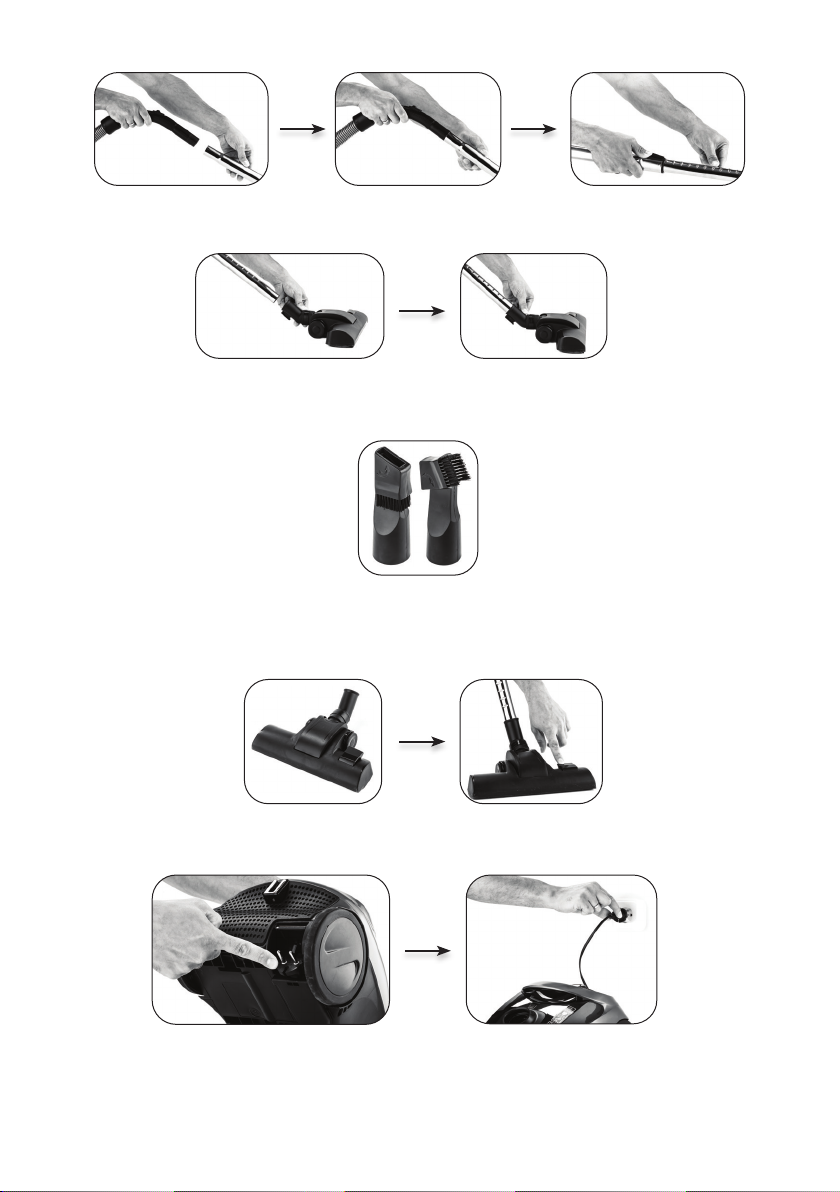

INSTALACJA
1.
Naciśnij dwa przyciski znajdujące się na końcówce węża i umieść ją w otworze wlotowym odkurzacza
(dźwięk kliknięcia oznacza prawidłowy montaż).
2. W uchwycie węża zamontuj rurę ssącą. Naciśnij suwak na rurze ssącej, aby ustawić jej długość.
6
Page 7
3. Na drugim końcu rury ssącej zamontuj ssawkę lub szczotkę.
4.
Ssawką szczelinową odkurzaj trudno dostępne miejsca, zakamarki, narożniki ścian i sufitów. Ssawką
szczelinową z włosiem możesz odkurzać trudno dostępne miejsca, nie narażając ich na zarysowania.
5.
W celu użycia szczotki do odkurzania podłoży twardych: płytek ceramicznych, podłóg z drewna,
płytek ceramicznych itp. wysuń włosie szczotki, naciskając przełącznik na szczotce. Aby odkurzać
dywany lub wykładziny, schowaj włosie szczotki, naciskając przełącznik.
6. Wyciągnij przewód zasilający, pociągając za wtyczkę i włóż do gniazda sieciowego.
W TRAKCIE WYCIĄGANIA PRZEWODU ZWRÓĆ UWAGĘ NA ŻÓŁTY ORAZ CZERWONY OGRANICZNIK.
DALSZE CIĄGNIĘCIE PRZEWODU MOŻE SPOWODOWAĆ USZKODZENIE ZWIJACZA. PRZED UŻYCIEM
UPEWNIJ SIĘ, ŻE FILTRY I WOREK ZOSTAŁY ZAMONTOWANE W ODKURZACZU.
7
Page 8

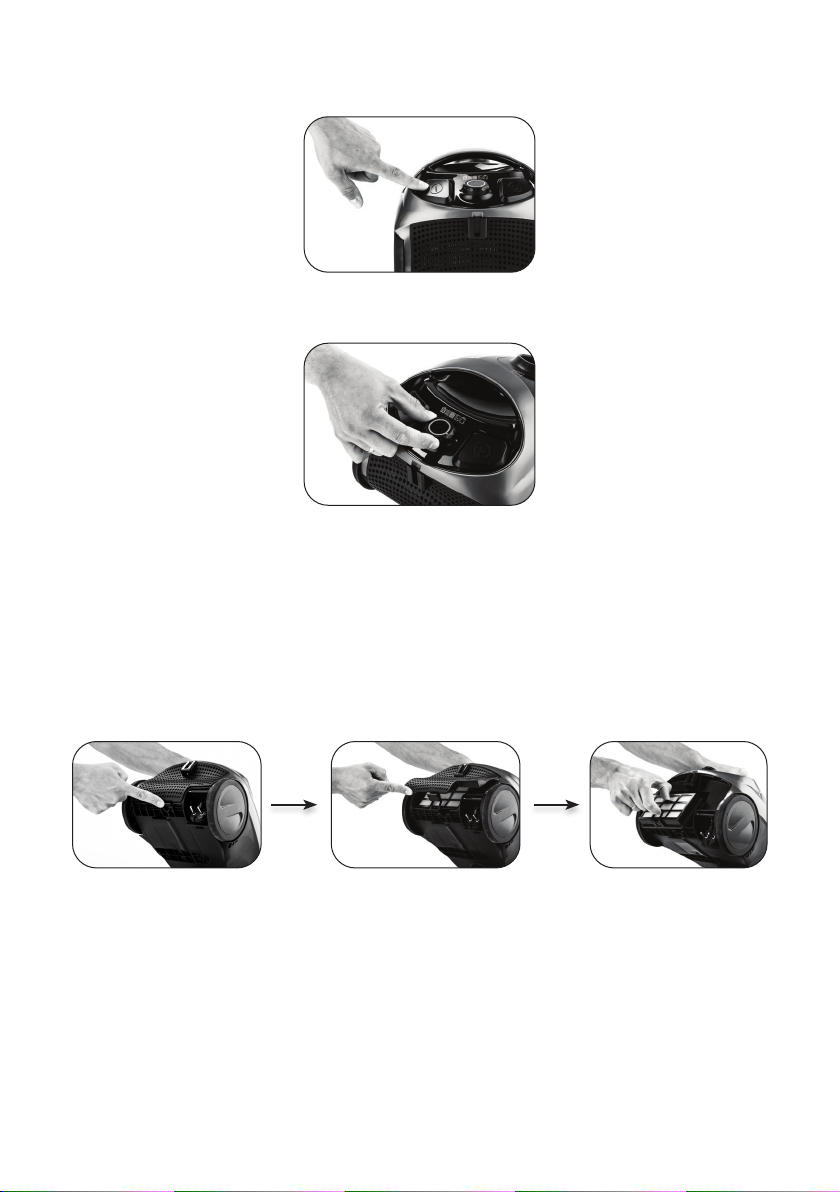

7. Włącz odkurzacz naciskając przycisk włącz/wyłącz.
8. Ustaw odpowiednią siłę ssania, przekręcając pokrętło regulacji mocy.
WYMIANA FILTRÓW
I. FILTR WYLOTOWY EPA E
1. Naciśnij przycisk blokady pokrywy.
2. Zdejmij pokrywę filtra EPA.
3. Chwyć za zawleczkę i wyjmij filtr. Zamontuj nowy filtr, dociskając go w komorze. Następnie nałóż
pokrywę (dźwięk kliknięcia oznacza prawidłowy montaż).
II. FILTR WLOTOWY MIKROFILTR
1. Naciśnij przycisk blokady przedniej pokrywy.
2. Unieś pokrywę do góry.
3. Wyciągnij stelaż z workiem.
4. Naciśnij na występ kratki z filtrem i wyciągnij ją.
Jeżeli filtr jest lekko zabrudzony, można go umyć pod bieżącą wodą, wysuszyć i zamontować ponownie.
Jeżeli filtr został uszkodzony, należy go wymienić na nowy.
PRZED WYMIANĄ FILTRÓW WYŁĄCZ ODKURZACZ I ODŁĄCZ PRZEWÓD ZASILAJĄCY OD GNIAZDA
SIECIOWEGO.
8
Page 9
UWAGA!
NIE WOLNO WKŁADAĆ MOKREGO LUB WILGOTNEGO FILTRA WLOTOWEGO. USZKODZONY FILTR
ZAWSZE WYMIENIAJ NA ORYGINALNY, PRZEZNACZONY DLA DANEGO MODELU ODKURZACZA.
5.
Wymień filtr i zamontuj w kratce. Włóż z powrotem kratkę z filtrem, dociskając występ i blokując kratkę
w komorze. Wsuń stelaż z workiem. Następnie zamknij pokrywę przednią odkurzacza.

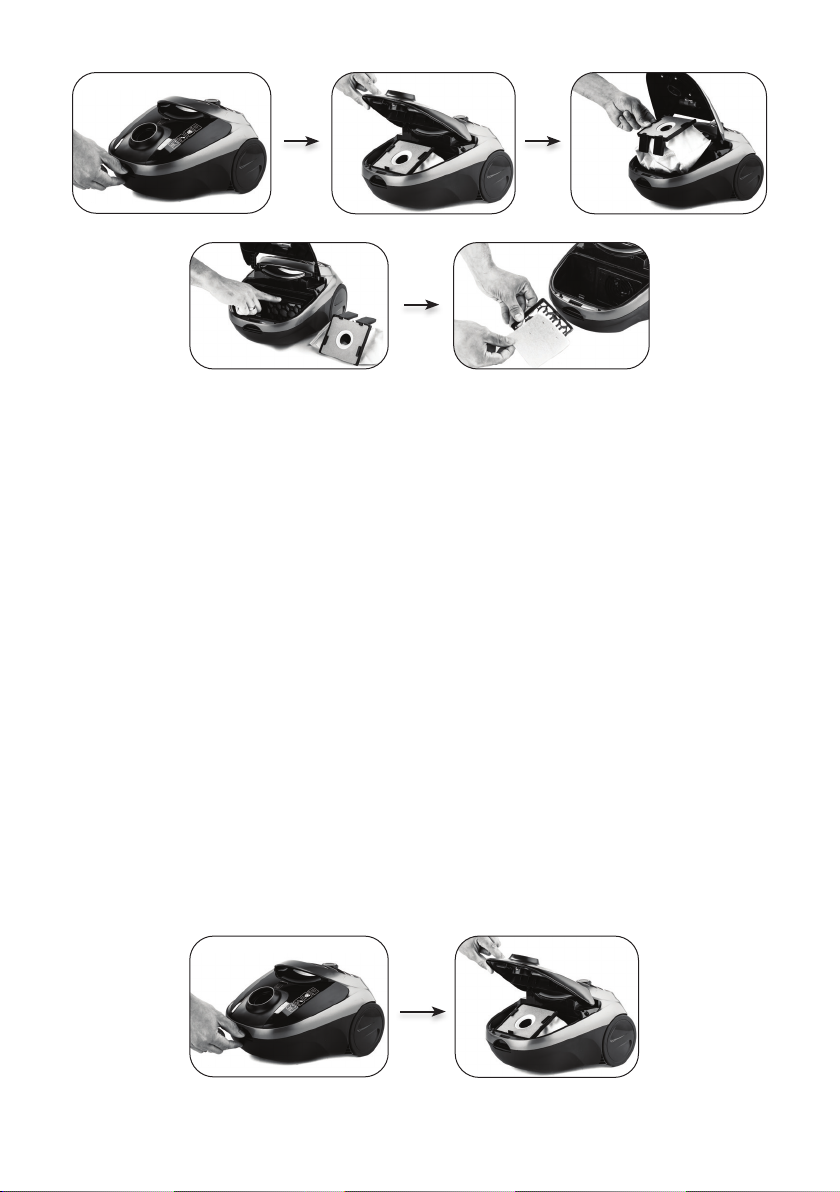

WYMIANA WORKA
O potrzebie wymiany worka poinformuje wskaźnik wymiany worka – gdy jego pole będzie mieć kolor
czerwony. Przed wymianą worka wyjmij końcówkę węża z otworu wlotowego, wyłącz odkurzacz i odłącz
przewód zasilający od gniazda sieciowego.

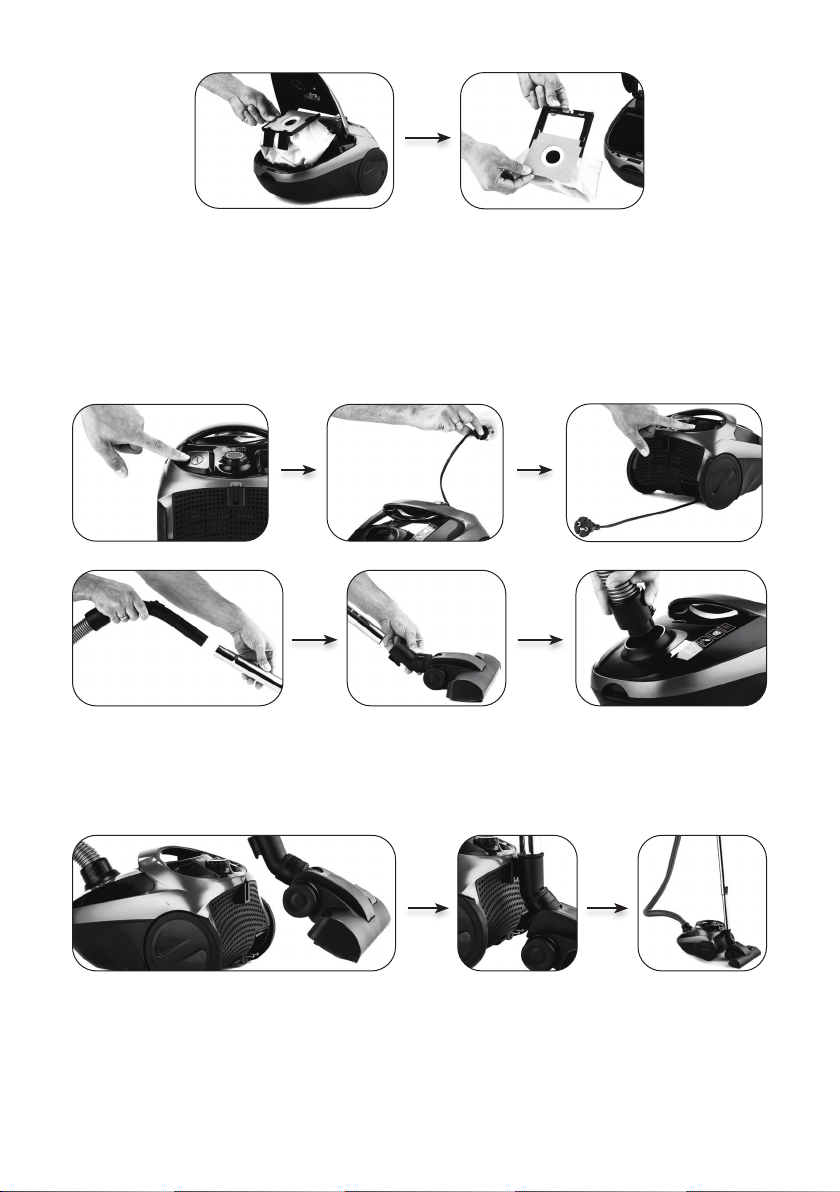

1. Naciśnij przycisk blokady przedniej pokrywy.
2. Unieś pokrywę do góry.
3. Wyciągnij stelaż z workiem, pełny worek wyrzuć do śmieci.
4. Zamontuj nowy worek w stelażu i umieść w komorze odkurzacza. Zamknij pokrywę.
UPEWNIJ SIĘ, ŻE WOREK ZOSTAŁ PRAWIDŁOWO ZAMONTOWANY W STELAŻU. W INNYM WYPADKU
NIE BĘDZIE MOŻLIWOŚCI PRAWIDŁOWEGO ZAMKNIĘCIA POKRYWY.
DEMONTAŻ I CZYSZCZENIE PO ZAKOŃCZENIU PRACY
9
Page 10
1. Wyłącz odkurzacz, naciskając przycisk włącz/wyłącz.
2. Odłącz wtyczkę przewodu zasilającego z gniazda sieciowego.
3. Zwiń przewód, naciskając przycisk zwijacza przewodu.
4. Rozmontuj rurę teleskopową z wężem.
5. Rozmontuj ssawkę z rurą teleskopową.
6. Naciśnij dwa przyciski znajdujące się na końcówce węża i wyjmij ją z otworu odkurzacza.
ODKURZACZ MOŻESZ PRZECHOWYWAĆ BEZ POTRZEBY DEMONTAŻU:
1. Zamontuj na rurze ssącej szczotkę dywanowo podłogową.
2. Zamontuj hak szczotki w uchwycie nad osłoną z tyłu odkurzacza.
OSŁONĘ I STELAŻ ODKURZACZA W RAZIE POTRZEBY NALEŻY PRZETRZEĆ WILGOTNĄ ŚCIERECZKĄ.
10
Page 11
ROZWIĄZYWANIE PROBLEMÓW
PROBLEM ROZWIĄZANIE
Słaba moc odkurzacza 1. Wymień worek na nowy
2. Wymień filtry na nowe
Odkurzacz nie działa, przewód zasilający, wtyczka
przewodu zasilającego lub obudowa jest uszkodzona
Nie uruchamiaj produktu. Dostarcz
odkurzacz do punktu serwisowego.
ODKURZACZ OGÓLNEGO ZASTOSOWANIA
VC200
Szczotka dywanowo - podłogowa
Roczne zużycie energii elektrycznej [kWh/rok] 24,9
Znamionowa moc wejsciowa [W] 800
Wskaźnik zbierania kurzu na dywanie (dpuc) 0,877
Wskaźnik zbierania kurzu na podłodze twardej (dpuhf) 1,127
Reemisja kurzu [%] 0,001
Poziom mocy akustycznej dB(A) 78,2
Trwałość węża 40 000 oscylacji pod obciążeniem
Żywotność silnika 500 godzin
Dane na podstawie:
EN 60312-1:2017, EN 60704-1:2010/A11:2012, EN 60704-2-1:2015
EKOLOGICZNA IPRZYJAZNA DLA ŚRODOWISKA UTYLIZACJA
Tourządzenie jest oznaczone, zgodnie zDyrektywą Parlamentu Europejskiego iRady 2012/19/UE zdnia
4 lipca 2012r. wsprawie zużytego sprzętu elektr ycznego ielek tronicznego (WEEE) symbolem przekreślonego
kontenera naodpady:
Nie należy wyrzucać urządzeń oznaczonych tym symbolem, razem zodpadami domowymi.
Urządzenie należy zwrócić dolokalnego punktu przetwarzania iutylizacji odpadów lubskontaktować
się zwładzami miejskimi.
MOŻESZ POMÓC CHRONIĆ ŚRODOWISKO!
Właściwe postępowanie zezużytym sprzętem elektrycznym ielektronicznym przyczynia się douniknięcia
11
Page 12
szkodliwych dla zdrowia ludzi iśrodowiska naturalnego konsekwencji, wynikających zobecności składników
niebezpiecznych oraz niewłaściwego składowania iprzetwarzania takiego sprzętu.
WARUNKI GWARANCJI DOTYCZĄCE ODKURZACZA WORKOWEGO
1. ART-DOM Sp. z o.o. z siedzibą w Łodzi (92-402) przy ul. Zakładowej 90/92 Numer Krajowego Rejestru
Sądowego 0000354059 (Gwarant) gwarantuje, że zakupione urządzenie jest wolne od wad fizycznych.
Gwarancja obejmuje tylko wady wynikające z przyczyn tkwiących w rzeczy sprzedanej (wady
fabryczne).
2.
Ujawniona wada zostanie usunięta na koszt Gwaranta w ciągu 14 dni od daty zgłoszenia uszkodzenia
do serwisu autoryzowanego lub punktu sprzedaży.
3.
W wyjątkowych przypadkach, np. konieczności sprowadzenia części zamiennych od producenta,
termin naprawy może zostać wydłużony do 30 dni.
4. Okres gwarancji dla użytkownika wynosi 24 miesiące od daty wydania towaru.
5.
Towar przeznaczony jest do używania wyłącznie w warunkach indywidualnego gospodarstwa
domowego.
6. Gwarancja nie obejmuje:
a. uszkodzeń powstałych na skutek używania urządzenia niezgodnie z instrukcją obsługi,
b. uszkodzeń mechanicznych, chemicznych lub termicznych,
c. napraw i modyfikacji dokonanych przez firmy lub osoby nieposiadające autoryzacji
producenta,
d. części z natury łatwo zużywalnych lub materiałów eksploatacyjnych takich jak: baterie,
żarówki, bezpieczniki, filtry, pokrętła, półki, akcesoria,
e. instalacji, konserwacji, przeglądów, czyszczenia, odblokowania, usunięcia zanieczyszczeń
oraz instruktażu.
7. O sposobie usunięcia wady decyduje Gwarant. Usunięcie potwierdzonej wady urządzenia nastąpi
poprzez wykonanie naprawy gwarancyjnej lub wymianę urządzenia. Gwarant może dokonać naprawy,
gdy kupujący żąda wymiany lub Gwarant może dokonać wymiany, gdy kupujący żąda naprawy, jeżeli
doprowadzenie do zgodności towaru (urządzenia) zgodnie z udzieloną gwarancją w sposób wybrany
przez kupującego jest niemożliwe albo wymagałoby nadmiernych kosztów dla Gwaranta. W szczególnie
uzasadnionych wypadkach, jeżeli naprawa i wymiana są niemożliwe lub wymagałyby nadmiernych
kosztów dla Gwaranta może on odmówić doprowadzenia towaru do zgodności z udzieloną gwarancją
i zaproponować inny sposób załatwienia reklamacji z gwarancji.
8. Wymiany towaru dokonuje punkt sprzedaży, w którym towar został zakupiony (wymiana lub zwrot
gotówki) lub autoryzowany punkt serwisowy, jeżeli dysponuje taką możliwością (wymiana). Zwracane
urządzenie musi być kompletne, bez uszkodzeń mechanicznych. Niespełnienie tych warunków może
spowodować nieuznanie gwarancji.
9. W przypadku braku zgodności towaru z umową sprzedaży, kupującemu z mocy prawa przysługują
środki ochrony prawnej ze strony i na koszt sprzedawcy, a gwarancja nie ma wpływu na te środki
ochrony prawnej.
10. Niniejsza gwarancja obowiązuje na terytorium Polski.
11. Warunkiem dokonania naprawy lub wymiany urządzenia w ramach gwarancji jest przedstawienie
dowodu zakupu oraz użytkowanie towaru zgodnie z informacjami zawartymi w instrukcji obsługi.
Page 13
UWAGA:
Uszkodzenie lub usunięcie tabliczki znamionowej z urządzenia może
nieuznanie gwarancji.
spowodować
Page 14
Cały czas udoskonalamy nasze produkty, dlatego mogą się one nieznacznie różnić od zdjęć przedstawionych na opakowaniu oraz w instrukcji obsługi.
Przed przystąpieniem do uży tkowania urządzenia przeczytaj instrukcję obsługi.
ART-DOM Sp. z o.o., ul. Zakładowa 90/92, 92-402 Łódź, [email protected]. Numer Krajowego Rejestru Sądowego 0000354059.
v. 6
Loading...
