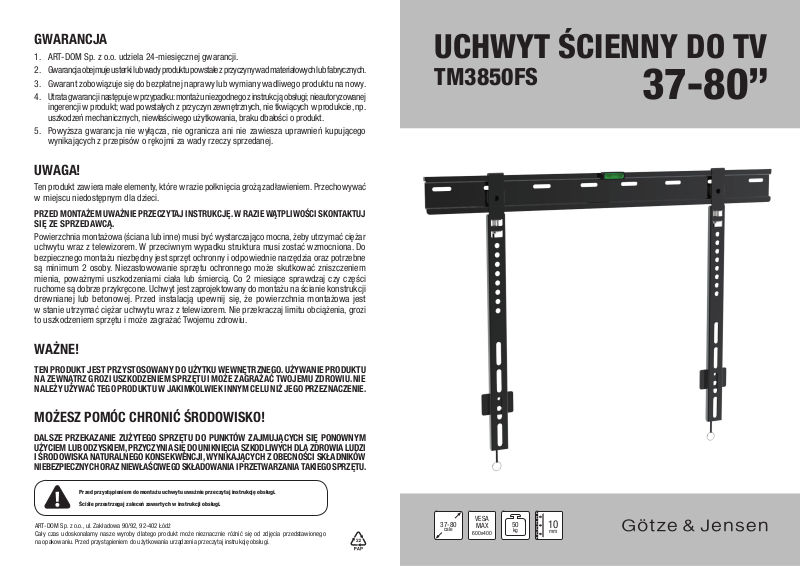

Page 1
UCHWYT ŚCIENNY DO TV
TM3850FS
37-80”
VESA
MAX
600x400
50
kg
cale
37-80
10
mm
GWARANCJA
1. ART-DOM Sp. z o.o. udziela 24-miesięcznej gwarancji.
2.
Gwarancja obejmuje usterki lub wady produktu powstałe z przyczyny wad materiałowych lub fabrycznych.
3. Gwarant zobowiązuje się do bezpłatnej naprawy lub wymiany wadliwego produktu na nowy.
4.
Utrata gwarancji następuje w przypadku: montażu niezgodnego z instrukcją obsługi; nieautoryzowanej
ingerencji w produkt; wad powstałych z przyczyn zewnętrznych, nie tkwiących w produkcie, np.
uszkodzeń mechanicznych, niewłaściwego użytkowania, braku dbałości o produkt.
5. Powyższa gwarancja nie wyłącza, nie ogranicza ani nie zawiesza uprawnień kupującego
wynikających z przepisów o rękojmi za wady rzeczy sprzedanej.
UWAGA!
Ten produkt zawiera małe elementy, które w razie połknięcia grożą zadławieniem. Przechowywać
w miejscu niedostępnym dla dzieci.
PRZED moNtAżEm UWAżNiE PRZECZytAJ iNstRUkCJę. W RAZiE WątPliWośCi skoNtAktUJ
się ZE sPRZEDAWCą.
Powierzchnia montażowa (ściana lub inne) musi być wystarczająco mocna, żeby utrzymać ciężar
uchwytu wraz z telewizorem. W przeciwnym wypadku struktura musi zostać wzmocniona. Do
bezpiecznego montażu niezbędny jest sprzęt ochronny i odpowiednie narzędzia oraz potrzebne
są minimum 2 osoby. Niezastowowanie sprzętu ochronnego może skutkować zniszczeniem
mienia, poważnymi uszkodzeniami ciała lub śmiercią. Co 2 miesiące sprawdzaj czy części
ruchome są dobrze przykręcone. Uchwyt jest zaprojektowany do montażu na ścianie konstrukcji
drewnianej lub betonowej. Przed instalacją upewnij się, że powierzchnia montażowa jest
w stanie utrzymać ciężar uchwytu wraz z telewizorem. Nie przekraczaj limitu obciążenia, grozi
to uszkodzeniem sprzętu i może zagrażać Twojemu zdrowiu.
WAżNE!
tEN PRoDUkt JEst PRZystosoWANy Do UżytkU WEWNętRZNEGo. UżyWANiE PRoDUktU
NA ZEWNątRZ GRoZi UsZkoDZENiEm sPRZętU i możE ZAGRAżAć tWoJEmU ZDRoWiU. NiE
NAlEży UżyWAć tEGo PRoDUktU W JAkimkolWiEk iNNym CElU Niż JEGo PRZEZNACZENiE.
możEsZ PomóC ChRoNić śRoDoWisko!
DAlsZE PRZEkAZANiE ZUżytEGo sPRZętU Do PUNktóW ZAJmUJąCyCh się PoNoWNym
UżyCiEm lUb oDZyskiEm, PRZyCZyNiA się Do UNikNięCiA sZkoDliWyCh DlA ZDRoWiA lUDZi
i śRoDoWiskA NAtURAlNEGo koNsEkWENCJi, WyNikAJąCyCh Z obECNośCi skłADNikóW
NiEbEZPiECZNyCh oRAZ NiEWłAśCiWEGo skłADoWANiA i PRZEtWARZANiA tAkiEGo sPRZętU.
Cały czas udoskonalamy nasze wyroby dlatego produkt może nieznacznie różnić się od zdjęcia przedstawionego
naopakowaniu. Przed przystąpieniem do użytkowania urządzenia przeczytaj instrukcję obsługi.
ART-DOM Sp. z o.o., ul. Zakładowa 90/92, 92-402 Łódź
Przed przystąpieniem do montażu uchwytu uważnie przeczytaj instrukcję obsługi.
Ściśle przestrzegaj zaleceń zawartych w instrukcji obsługi.
Page 2
2
1A
Montaż na konstrukcji betonowej
W przypadku mocowania telewizora rmy SAMSUNG z głębokimi otworami na śruby, proszę korzystać z załączonych
śrub M8x45mm oraz podkładek dystansowych. Podkładki powinny być dołączone przez producenta telewizora.
Zawsze sprawdź, czy otwór w telewizorze nie jest krótszy niż śruba, której chcesz użyć.
1B
Montaż na konstrukcji drewnianej
M4x 12mm
A(4P CS)
M6x 12mm
C(4 PCS)
M6x50 8x40
E(4PCS) F(4PCS) G(4PCS)
M5x 12mm
B(4 PCS)
M8x 15mm
D(4 PCS)
M6
H(4PCS)
M8x45mm
I (x4)
M6x 12mm
C(4 PCS)
8x4 0
F(4 PCS) G(4 PCS)
M5x 12mm
B(4 PCS)
M8x 15mm
D(4 PCS)
M6
H(4 PCS)
H
(x4)
M6
G (x4)
8x40
F (x4)
M5x12mm
B (x4)
M6x12mm
C (x4)
M8x15mm
D (x4)
600x 4 00
50kg
37"- 80 "
10mm
F
G
E
Poziomica
M4x 12mm
A(4P CS)
M6x 12mm
C(4 PCS)
M6x50 8x40
50mm
Ø8mm
E(4PC S) F(4 PC S) G(4P CS )
M5x 12mm
B(4 PCS)
M8x 15mm
D(4 PCS)
M6
H(4PC S)
A-D,I
H
A-D,I
H
600x4 00
50kg
37"-80 "
10mm
F
G
E
G
E
Poziomica
Poziomica
M4x 12mm
A(4P CS)
M6x 12mm
C(4 PCS)
M6x 50 8x4 0
50mm
Ø8mm
50mm
Ø3mm
E(4 PCS) F( 4PC S) G(4 PCS)
M5x 12mm
B(4 PCS)
M8x 15mm
D(4 PCS)
M6
H(4 PCS)
A-D,I
H
M4x 12mm
A(4P CS)
M6x 12mm
C(4 PCS)
M5x 12mm
B(4 PCS)
M8x 15mm
D(4 PCS)
M4x12mm
A (x4)
M6x50
E (x4)
3
3
2
A-D,I
H
Montaż wieszaka do telewizora
Zawieszanie wieszaka z telewizorem na uchwycie
Proszę pamiętać o zblokowaniu
wieszaka z uchwytem
