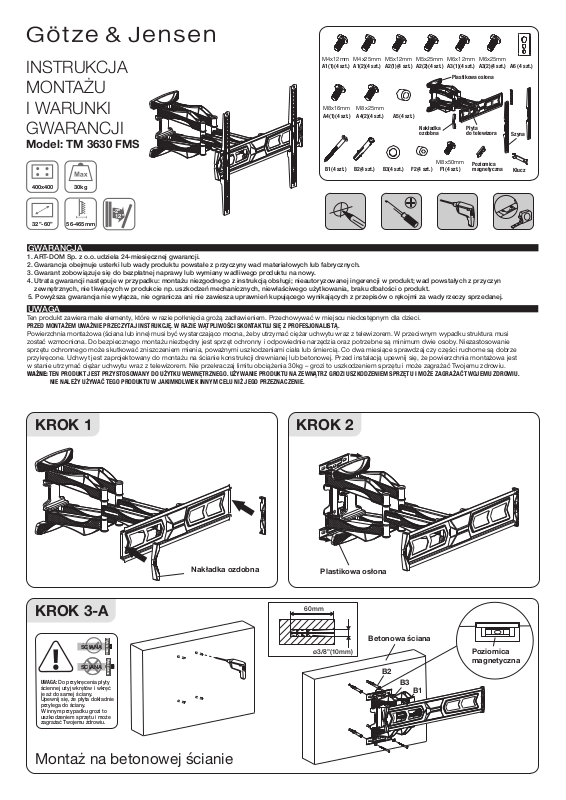

INSTRUKCJA
MONTAŻU
M4x12mm
A1(1)(4 szt.)
M4x25mm
A1(2)(4 szt.)
M5x12mm
A2(1)(4 szt.)
M5x25mm
A2(2)(4 szt.)
M6x12mm
A3(1)(4 szt.)
Plastikowa osłona
M6x25mm
A3(2)(4 szt.) A6 (4 szt.)
I WARUNKI
GWARANCJI
M8x16mm
A4(1)(4 szt.)
M8x25mm
A4(2)(4 szt.)
A5(4 szt.)
Nakładka
ozdobna
Płyta
do telewizora
Model: TM 3630 FMS
M8x50mm
F1(4 szt.)
400x400 30kg
32”-60” 56-465mm
-2º
12º
B1(4 szt.) B2(4 szt.)
B3(4 szt.) F2(4 szt.)
GWARANCJA
1. ART-DOM Sp. z o.o. udziela 24-miesięcznej gwarancji.
2. Gwarancja obejmuje usterki lub wady produktu powstałe z przyczyny wad materiałowych lub fabrycznych.
3. Gwarant zobowiązuje się do bezpłatnej naprawy lub wymiany wadliwego produktu na nowy.
4. Utrata gwarancji następuje w przypadku: montażu niezgodnego z instrukcją obsługi; nieautoryzowanej ingerencji w produkt; wad powstałych z przyczyn
zewnętrznych, nie tkwiących w produkcie np. uszkodzeń mechanicznych, niewłaściwego użytkowania, braku dbałości o produkt.
5. Powyższa gwarancja nie wyłącza, nie ogranicza ani nie zawiesza uprawnień kupującego wynikających z przepisów o rękojmi za wady rzeczy sprzedanej.
UWAGA
Ten produkt zawiera małe elementy, które w razie połknięcia grożą zadławieniem. Przechowywać w miejscu niedostępnym dla dzieci.
PRZED MONTAŻEM UWAŻNIE PRZECZYTAJ INSTRUKCJĘ. W RAZIE WĄTPLIWOŚCI SKONTAKTUJ SIĘ Z PROFESJONALISTĄ.
Powierzchnia montażowa (ściana lub inne) musi być wystarczająco mocna, żeby utrzymać ciężar uchwytu wraz z telewizorem. W przeciwnym wypadku struktura musi
zostać wzmocniona. Do bezpiecznego montażu niezbędny jest sprzęt ochronny i odpowiednie narzędzia oraz potrzebne są minimum dwie osoby. Niezastosowanie
sprzętu ochronnego może skutkować zniszczeniem mienia, poważnymi uszkodzeniami ciała lub śmiercią. Co dwa miesiące sprawdzaj czy części ruchome są dobrze
przykręcone. Uchwyt jest zaprojektowany do montażu na ścianie konstrukcji drewnianej lub betonowej. Przed instalacją upewnij się, że powierzchnia montażowa jest
w stanie utrzymać ciężar uchwytu wraz z telewizorem. Nie przekraczaj limitu obciążenia 30kg – grozi to uszkodzeniem sprzętu i może zagrażać Twojemu zdrowiu.
WAŻNE: TEN PRODUKT JEST PRZYSTOSOWANY DO UŻYTKU WEWNĘTRZNEGO. UŻYWANIE PRODUKTU NA ZEWNĄTRZ GROZI USZKODZENIEM SPRZĘTU I MOŻE ZAGRAŻAĆ TWOJEMU ZDROWIU.
NIE NALEŻY UŻYWAĆ TEGO PRODUKTU W JAKIMKOLWIEK INNYM CELU NIŻ JEGO PRZEZNACZENIE.
Poziomica
magnetyczna
Szyna
Klucz

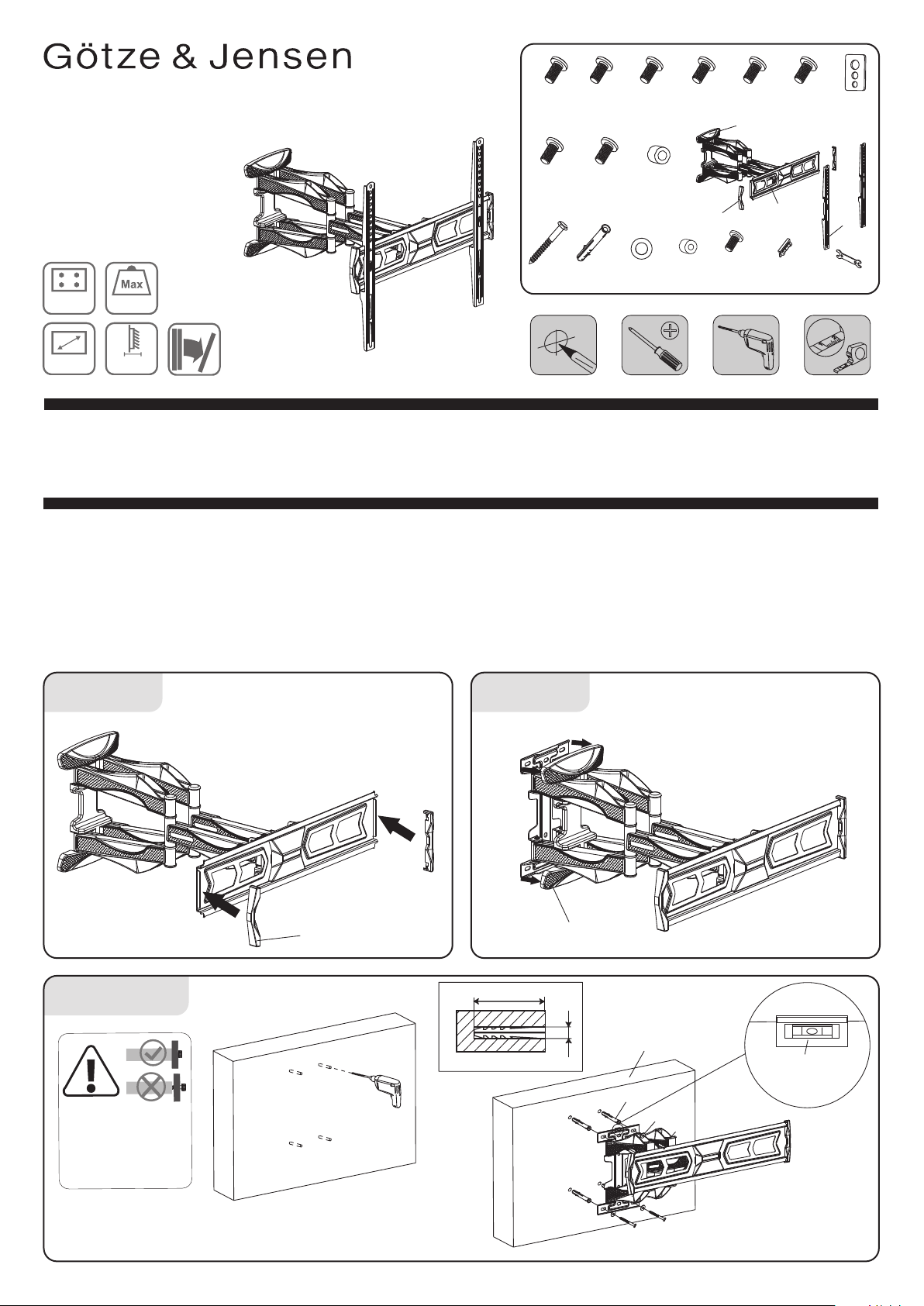

KROK 1 KROK 2
KROK 3-A
ŚCIANA
ŚCIANA
UWAGA: Do przykręcenia płyty
ściennej użyj wkrętów i wkręć
je aż do samej ściany.
Upewnij się, że płyta dokładnie
przylega do ściany.
W innym przypadku grozi to
uszkodzeniem sprzętu i może
zagrażać Twojemu zdrowiu.
Nakładka ozdobna
Płyta ścienna
Płyta ścienna
Plastikowa osłona
60mm
ø3/8”(10mm)
Betonowa ściana
B2
B3
B1
Poziomica
magnetyczna
Montaż na betonowej ścianie
Page 2

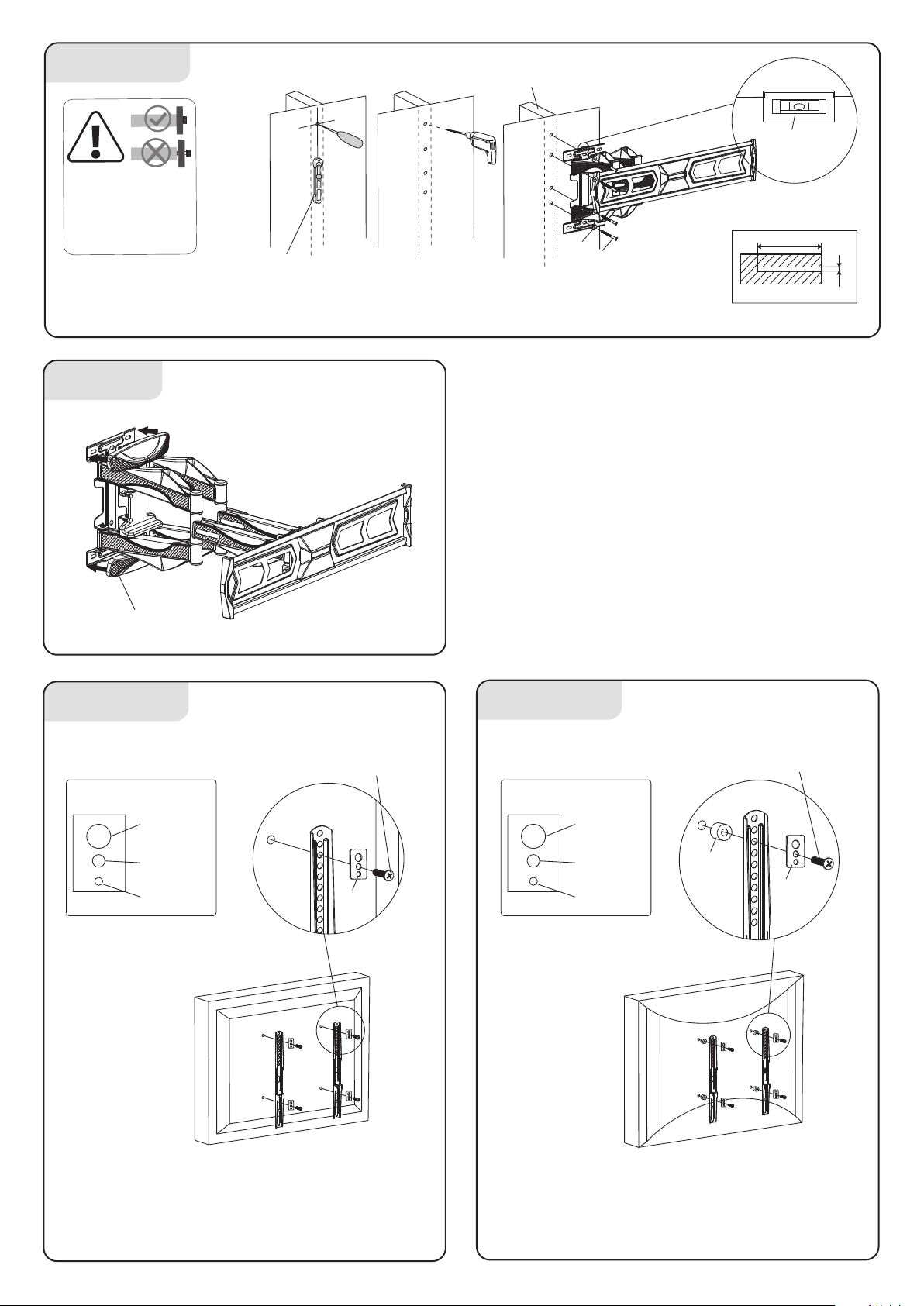

KROK 3-B
Płyta ścienna
ŚCIANA
Płyta ścienna
ŚCIANA
UWAGA: Do przykręcenia płyty
ściennej użyj wkrętów i wkręć
je aż do samej ściany.
Upewnij się, że płyta dokładnie
przylega do ściany.
W innym przypadku grozi to
uszkodzeniem sprzętu i może
zagrażać Twojemu zdrowiu.
Wykrywacz profili
Montaż na konstrukcji drewnianej
KROK 4
Belka
B3
60mm
B1
ø3/16”(5mm)
Plastikowa osłona
KROK 5-A
Podkładka (A6)
Duży otwór
na śruby M8
Średni otwór
na śruby
M5 i M6
Mały otwór
na śruby M4
A1(1), A2(1),
A3(1), A4(1),
A6
KROK 5-B
Podkładka (A6)
Duży otwór
na śruby M8
Średni otwór
na śruby
M5 i M6
Mały otwór
na śruby M4
A1(2), A2(2),
A3(2), A4(2), F1
A5, F2
A6
Mocowanie szyn do telewizora Mocowanie szyn do telewizora
Do telewizorów z płaskim tyłem
Do telewizorów z zaokrąglonym tyłem
Page 3

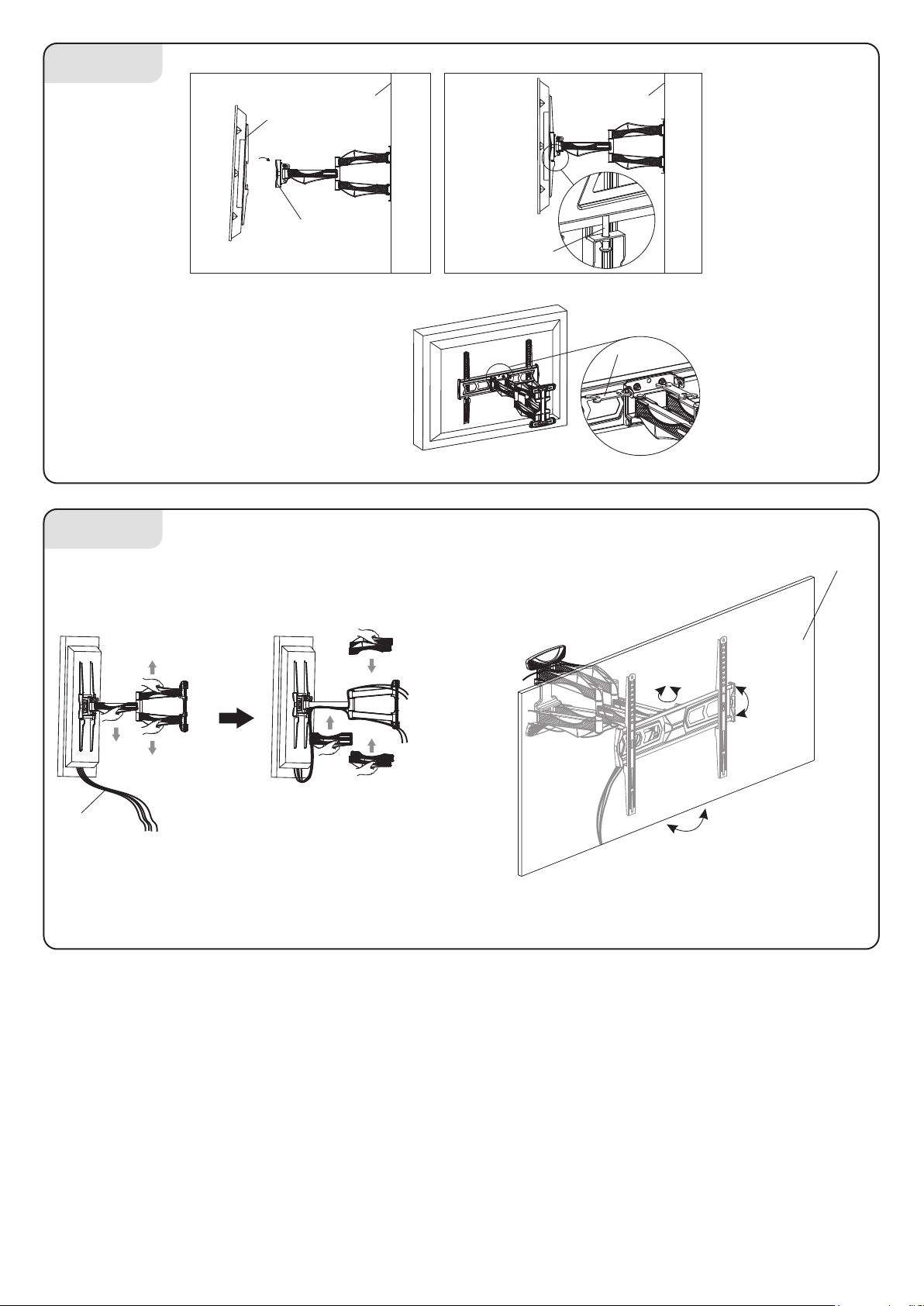

KROK 6
Szyna
Płyta do telewizora
Mocowanie telewizora
na wsporniku płyty ściennej
KROK 7
Ściana Ściana
Śruba
zabezpieczejąca
Dokręć śruby
zabezpieczające
na obu szynach
by ustabilizować
telewizor.
Przykręć lub odkręć nakrętki
M6 na płytce w celu regulacji
przechylenia.
Przykręć lub odkręć nakrętki
M6 na płytce w celu regulacji
poziomu.
TV
Kabel
Zaczep do prowadzenia kabli
Punkty dostępu do okablowania
±45º
-2º ~12º
±3º
Page 4
Cały czas udoskonalmy nasze produkty, dlatego mogą się one nieznacznie różnić od zdjęć przedstawionych na opakowaniu oraz w instrukcji obsługi.
Przed przystąpieniem do użytkowania urządzenia przeczytaj instrukcję obsługi.
ART-DOM Sp. z o.o., ul. Zakładowa 90/92, 92-402 Łódź. Numer Krajowego Rejestru Sądowego 0000354059.
