Bedienungsanleitung

METRAHITT-COM PLUS

Kabel-Multimeter zum Messen an symmetrischen Kupferkabelanlagen

3-349-560-01

4/8.12

Lieferumfang – Ansprechpartner

Lieferumfang

1Kabel-Multimeter 1 Gummischutzhülle 1 Bereitschaftstasche F836 1 Kabelset KS21-T (1000 V CAT III) bestehend aus:

1 Stück zweiadrige Messleitung (gelb/blau) 2 m lang mit Prüfspitzen,

1 Stück Erdanschlussleitung (schwarz) 2 m lang mit Prüfspitze 1 Kurzbedienungsanleitung deutsch/englisch 1 CD-ROM (Inhalt: u. a. Bedienungsanleitung und Datenblatt) 1 DAkkS-Kalibrierschein mit Kalibrierprotokoll 2 Batterien 1,5 V, Typ AA im Gerät eingesetzt

2 GMC-I Messtechnik GmbH

Lieferumfang – Ansprechpartner

Zubehör (Sensoren, Steckereinsätze, Adapter, Verbrauchsmaterial)

Das für Ihr Messgerät erhältliche Zubehör wird regelmäßig auf die Konformität mit den derzeit gültigen Sicherheitsnormen überprüft und bei Bedarf für neue Einsatzzwecke erweitert. Sie finden das für Ihr Messgerät geeignete aktuelle Zubehör mit Bild, Bestell-Nr., Beschreibung sowie je nach Umfang des Zubehörs mit Datenblatt und Bedienungsanleitung im Internet unter www.gossenmetrawatt.com

Siehe auch Kap. 11 auf Seite 74.

Hersteller

Bitte wenden Sie sich im Bedarfsfall an:

GMC-I Messtechnik GmbH Südwestpark 15 90449 Nürnberg · Germany

Produktsupport

GMC-I Messtechnik GmbH

Hotline Produktsupport

Telefon D 0900 1 8602-00

A/CH +49 911 8602-0 Telefax +49 911 8602-709 E-Mail support@gossenmetrawatt.com

Softwarefreischaltung METRAwin 10

GMC-I Messtechnik GmbH

Front Office

Telefon +49 911 8602-111 Telefax +49 911 8602-777 E-Mail info@gossenmetrawatt.com

Schulung

Schulungen in Nürnberg, Schulungen vor Ort beim Kunden (Termine, Preise, Anmeldung, Anreise, Unterkunft)

Bitte wenden Sie sich im Bedarfsfall an:

GMC-I Messtechnik GmbH

Bereich Schulung

Telefon +49 911 8602-935 Telefax +49 911 8602-724 E-Mail training@gossenmetrawatt.com

GMC-I Messtechnik GmbH 3

Lieferumfang – Ansprechpartner

Rekalibrier-Service

In unserem Service-Center kalibrieren und rekalibrieren wir (z. B. nach einem Jahr im Rahmen Ihrer Prüfmittelüberwachung, vor Einsatz ...) alle Geräte der GMC-I Messtechnik GmbH und anderer Hersteller und bieten Ihnen ein kostenloses Prüfmittelmanagement.

Reparatur- und Ersatzteil-Service Kalibrierzentrum* und Mietgeräteservice

Bitte wenden Sie sich im Bedarfsfall an:

GMC-I Service GmbH Service-Center Thomas-Mann-Straße 20 90471 Nürnberg · Germany Telefon +49 911 817718-0 Telefax +49 911 817718-253 E-Mail service@gossenmetrawatt.com www.gmci-service.com

* DAkkS-Kalibrierlaboratorium für elektrische Messgrößen

D-K-15080-01-01 akkreditiert nach DIN EN ISO/IEC 17025:2005 Akkreditierte Messgrößen: Gleichspannung, Gleichstromstärke, Gleichstromwiderstand, Wechselspannung, Wechselstromstärke, Wechselstrom-Wirkleistung, Wechselstrom-Scheinleistung, Gleich-

stromleistung, Kapazität, Frequenz und Temperatur

Kompetenter Partner

Die GMC-I Messtechnik GmbH ist zertifiziert nach DIN EN ISO 9001:2008.

Unser DAkkS-Kalibrierlabor ist nach DIN EN ISO/IEC 17025:2005 bei der Deutschen Akkreditierungsstelle GmbH unter der Nummer D-K-15080-01-01 akkreditiert.

Vom Prüfprotokoll über den Werks-Kalibrierschein bis hin zum DAkkS-Kalibrierschein reicht unsere messtechnische Kompetenz.

Ein kostenloses Prüfmittelmanagement rundet unsere Angebotspalette ab.

Als Kalibrierlabor kalibrieren wir natürlich herstellerunabhängig.

Servicedienste

• Hol- und Bringdienst

• Express-Dienste (sofort, 24h, weekend)

• Inbetriebnahme und Abrufdienst

• Geräte- bzw. Software-Updates auf aktuelle Normen

• Ersatzteile und Instandsetzung

• Helpdesk

• DAkkS-Kalibrierlabor nach DIN EN ISO/IEC 17025:2005

• Serviceverträge und Prüfmittelmanagement

• Mietgeräteservice

•Altgeräte-Rücknahme

Diese Anschriften gelten nur für Deutschland. Im Ausland stehen Ihnen unsere jeweiligen Vertretungen oder Niederlassungen zur Verfügung.

4 GMC-I Messtechnik GmbH

Lieferumfang – Ansprechpartner

GMC-I Messtechnik GmbH 5

Inhaltsverzeichnis

Inhalt Seite Inhalt Seite

1 Sicherheitsmerkmale und -vorkehrungen .......................... 8

1.1 Bestimmungsgemäße Verwendung .................................................10

1.2 Bedeutung der Gefahrensymbole .....................................................10

1.3 Bedeutung akustischer Warnungen .................................................10

2 Bedienübersicht

– Anschlüsse, Tasten, Drehschalter und Symbole .......... 12

3 Inbetriebnahme ................................................................ 16

3.1 Batterien ........................................................................................16

3.2 Einschalten ....................................................................................16

3.3 Betriebsparameter setzen ...............................................................16

3.4 Ausschalten ...................................................................................17

4 Bedienfunktionen ............................................................. 18

4.1 Wählen der Messfunktionen und Messbereiche ................................18

4.1.1 Automatische Messbereichswahl .....................................................18

4.1.2 Manuelle Messbereichswahl ...........................................................18

4.1.3 Schnelle Messungen ......................................................................19

4.2 Nullpunktkorrektur/Relativmessungen ..............................................19

4.3 Anzeige (LCD) ................................................................................20

4.3.1 Digitalanzeige ................................................................................20

4.3.2 Analoganzeige ...............................................................................20

4.4 Messwertspeicherung „DATA“ (Auto-Hold / Compare) ......................21

4.4.1 Minimalwert- und Maximalwertspeicherung „MIN/MAX“ ...................22

4.5 Messdatenaufzeichnung .................................................................23

5 Messungen ....................................................................... 26

5.1 Spannungsmessung .......................................................................26

5.1.1 Gleich- und Mischspannungsmessung V DC und V (DC+AC) ............27

5.1.2 Wechselspannungs- und Frequenzmessung V AC und Hz

mit zuschaltbarem Tiefpassfilter ......................................................28

5.1.3 Transiente Überspannungen ...........................................................30

5.2 Widerstandsmessung „Ohm“ ..........................................................31

5.3 Temperaturmessung Temp RTD ......................................................32

5.3.1 Messung mit Widerstandsthermometern .........................................32

5.4 Durchgangsprüfung ......................................................................34

5.5 Diodenprüfung mit Konstantstrom 1 mA .........................................35

5.6 Kapazitätsmessung .......................................................................36

5.6.1 Kabellängenmessung m .................................................................36

5.7 Strommessung ..............................................................................38

5.7.1 Gleich- und Mischstrommessung direkt A DC und A (DC+AC) ...........39

5.7.2 Wechselstrom- und Frequenzmessung direkt A AC und Hz ...............40

5.7.3 Gleich- und Mischstrommessung

mit Zangenstromsensor A DC und A (DC+AC) ..................................41

5.7.4 Wechselstrommessung mit Zangenstromsensor A AC und Hz ........... 42

6 Messungen an symmetrischen Kupferkabelanlagen ....... 44

6.1 Schleifenwiderstandsmessung „RSL“ mit Konstantstrom 2 mA ..........44

6.2 Feststellen von Fremdspannung ......................................................45

6.3 Isolationswiderstandsmessung an Telekommunikationseinrichtungen – Funktion M

6.3.1 Anschluss der Messleitungen ..........................................................46

6.3.2 Wahl der Prüfspannung oder galvanische Signatur ...........................46

6.3.3 Durchführung der Isolationsmessung ..............................................47

ISO ..................45

6 GMC-I Messtechnik GmbH

Inhaltsverzeichnis

Inhalt Seite Inhalt Seite

6.3.4 Beenden der Messung und Entladung .............................................48

6.4 Störfeste Kapazitätsmessung

an Telekommunikationsanlagen – Funktion CAP .............................. 49

6.4.1 Kabellängenmessung m ................................................................. 49

6.5 Galvanische Signaturerkennung in der Schalterstellung a-b .............. 51

7 Geräte- und Messparameter .............................................54

7.1 Pfade zu den Parametern .............................................................. 55

7.2 Liste sämtlicher Parameter ............................................................ 55

7.3 Parameterabfragen – Menü InFo (als Laufschrift) ............................. 56

7.4 Parametereingaben – Menü SETUP ................................................56

7.5 Standardeinstellungen (Werkseinstellungen, Defaulteinstellungen) ....59

8 Schnittstellenbetrieb .........................................................60

8.1 Schnittstelle aktivieren ...................................................................60

8.2 Schnittstellenparameter einstellen ...................................................61

9 Technische Daten ........................................................... 62

10 Wartung und Kalibrierung ................................................. 70

10.1 Signalisierungen – Fehlermeldungen .............................................70

10.2 Batterien .......................................................................................70

10.3 Sicherung ......................................................................................71

10.4 Wartung Gehäuse ..........................................................................72

10.5 Rücknahme und umweltverträgliche Entsorgung .............................. 72

10.6 Rekalibrierung ...............................................................................73

10.7 Herstellergarantie ..........................................................................73

11 Zubehör (Lieferumfang siehe Seite 2) ...............................74

11.1 Allgemein ...................................................................................... 74

11.2 Technische Daten der Messleitungen

(Lieferumfang Sicherheitskabelset KS21T) ...................................... 74

11.3 Netzteiladapter NA X-TRA .............................................................. 74

11.4 Schnittstellenzubehör ..................................................................... 75

12 Stichwortverzeichnis ........................................................76

GMC-I Messtechnik GmbH 7

Sicherheitshinweise

1 Sicherheitsmerkmale und -vorkehrungen

Sie haben sich für ein Gerät entschieden, welches Ihnen ein sehr hohes Maß an Sicherheit bietet.

Dieses Gerät erfüllt die Anforderungen der geltenden europäischen und nationalen EG-Richtlinien. Dies bestätigen wir durch die CE-Kennzeichnung. Die entsprechende Konformitätserklärung kann von GMC-I Messtechnik GmbH angefordert werden.

Das TRMS Digital Multimeter ist entsprechend den Sicherheitsbestimmungen IEC 61010–1:2001 / DIN EN 61010–1/VDE 0411–1:2002 gebaut und geprüft. Bei bestimmungsgemäßer Verwendung (siehe Seite 10) gewährleistet es sowohl die Sicherheit der bedienenden Person als auch die des Gerätes. Deren Sicherheit ist jedoch nicht garantiert, wenn das Gerät unsachgemäß bedient oder unachtsam behandelt wird.

Um den sicherheitstechnisch einwandfreien Zustand zu erhalten und die gefahrlose Verwendung sicherzustellen, ist es unerlässlich, dass Sie vor dem Einsatz Ihres Gerätes die Bedienungsanleitung sorgfältig und vollständig lesen und sie in allen Punkten befolgen.

Messkategorien und ihre Bedeutung nach IEC 61010-1

CAT Definition

Messungen an Stromkreisen,

die nicht direkt mit dem Netz verbunden sind:

z. B. Bordnetze in KFZ oder Flugzeugen, Batterien ...

Messungen an Stromkreisen,

die elektrisch direkt mit dem Niederspannungsnetz verbunden sind:

über Stecker, z. B. in Haushalt, Büro, Labor ...

Messungen in der Gebäudeinstallation:

III

Stationäre Verbraucher, Verteileranschluss, Geräte fest am Verteiler

Für Ihr vorliegendes Messgerät gilt die Messkategorie und zugeordnete maximale Bemessungsspannung, z. B. 600 V CAT II, die auf dem Gerät aufgedruckt sind.

Für die Anwendung der Messleitungen siehe Kap. 11.2.

Beachten Sie folgende Sicherheitsvorkehrungen:

• Das Multimeter darf nicht in Ex-Bereichen eingesetzt werden.

• Das Multimeter darf nur von Personen bedient werden, die in der Lage sind, Berührungsgefahren zu erkennen und Sicherheitsvorkehrungen zu treffen. Berührungsgefahr lt. Norm besteht überall dort, wo Spannungen auftreten können, die größer sind als 33 V (Effektivwert) bzw. 70 V DC. Wenn Sie Messungen durchführen, bei denen Berührungsgefahr besteht, dann vermeiden Sie es, alleine zu arbeiten. Ziehen Sie eine zweite Person hinzu.

• Die maximal zulässige Spannung zwischen den Spannungsmessanschlüssen bzw. allen Anschlüssen gegen Erde beträgt 600 V in der Messkategorie II bzw. 300 V in der Messkategorie III.

8 GMC-I Messtechnik GmbH

Sicherheitshinweise

• Rechnen Sie damit, dass an Messobjekten (z. B. an defekten Geräten) unvorhergesehene Spannungen auftreten können. Kondensatoren können z. B. gefährlich geladen sein.

• Versichern Sie sich, dass die Messleitungen in einwandfreiem Zustand sind, z. B. unbeschädigte Isolation, keine Unterbrechung in Leitungen und Steckern usw.

• In Stromkreisen mit Koronaentladung (Hochspannung) dürfen Sie mit diesem Gerät keine Messungen durchführen.

• Besondere Vorsicht ist geboten, wenn Sie in HF-Stromkreisen messen. Dort können gefährliche Mischspannungen vorhanden sein.

• Messungen bei feuchten Umgebungsbedingungen sind nicht zulässig.

• Achten Sie unbedingt darauf, dass Sie die Messbereiche nicht mehr als zulässig überlasten. Die Grenzwerte finden Sie im Kap. 9 „Technische Daten“ in der Tabelle „Messfunktionen und Messbereiche“ in der Spalte „Überlastbarkeit“.

• Betreiben Sie das Multimeter nur mit eingelegten Batterien oder Akkus. Gefährliche Ströme oder Spannungen werden sonst nicht signalisiert und Ihr Gerät kann beschädigt werden.

• Das Gerät darf nicht mit entferntem Sicherungs- oder Batteriefachdeckel oder geöffnetem Gehäuse betrieben werden.

• Der Eingang der Strommessbereiche ist mit einer Schmelzsicherung ausgerüstet. Die maximal zulässige Spannung des Messstromkreises (= Nennspannung der Sicherung) beträgt 600 V AC/DC. Achten Sie unbedingt darauf, dass Sie nur die vorgeschriebene Sicherung einsetzen, siehe Seite 66! Die Sicherung muss ein Mindestabschaltvermögen von 10 kA haben.

Instandsetzung und Austausch von Teilen

Beim Öffnen des Gerätes können spannungsführende Teile freigelegt werden. Vor einer Instandsetzung oder einem Austausch von Teilen muss das Gerät vom Messkreis getrennt werden. Wenn danach eine Reparatur am geöffneten Gerät unter Spannung unvermeidlich ist, so darf dies nur durch eine Fachkraft geschehen, die mit den damit verbundenen Gefahren vertraut ist.

Fehler und außergewöhnliche Beanspruchungen

Wenn Sie annehmen müssen, dass das Gerät nicht mehr gefahrlos verwendet werden kann, dann müssen Sie es außer Betrieb setzen und gegen unabsichtlichen Einsatz sichern. Mit einer gefahrlosen Verwendung können Sie nicht mehr rechnen,

• wenn das Gerät sichtbare Beschädigungen aufweist,

• wenn das Gerät nicht mehr arbeitet oder Funktionsstörungen auftreten,

• nach längerer Lagerung unter ungünstigen Verhältnissen (z. B. Feuchtigkeit, Staub, Temperatur), siehe „Umgebungsbedingungen“ auf Seite 66.

GMC-I Messtechnik GmbH 9

Sicherheitshinweise

1.1 Bestimmungsgemäße Verwendung

• Das vorliegende Multimeter ist ein tragbares Gerät, das während der Messungen in der Hand gehalten werden kann.

• Mit dem Messgerät werden ausschließlich solche Messungen durchgeführt, wie im Kap. 5 beschrieben.

• Das Messgerät einschließlich der Messkabel und aufsteckbarer Prüfspitzen wird nur innerhalb der angegebenen Messkategorie eingesetzt, siehe Seite 66 und zur Bedeutung die Tabelle auf Seite 8.

• Die Grenzen der Überlastbarkeit werden nicht überschritten. Überlastwerte und Überlastzeiten siehe Technische Daten auf Seite 62.

• Die Messungen werden nur innerhalb der angegebenen Umgebungsbedingungen durchgeführt. Arbeitstemperaturbereich und relative Luftfeuchte siehe Seite 66.

• Das Messgerät wird nur entsprechend der angegebenen Schutzart (IP-Code) eingesetzt, siehe Seite 68.

1.2 Bedeutung der Gefahrensymbole

Warnung vor einer Gefahrenstelle (Achtung, Dokumentation beachten!)

Warnung vor gefährlicher Spannung am Messeingang: U > 15 V AC oder U > 25 V DC

1.3 Bedeutung akustischer Warnungen

Warnung vor hoher Spannung: > 620 V (Intervallton)

Warnung vor hohem Strom: > 1,2 A (Dauerton)

10 GMC-I Messtechnik GmbH

Sicherheitshinweise

GMC-I Messtechnik GmbH 11

Bedienübersicht – Anschlüsse, Tasten, Drehschalter, Symbole

3 4

Kap. 4.3

Kap. 3 Kap. 5

Kap. 8

Kap. 7

Kap. 3 ff.

Kap. 3

Kap. 4.1

Kap. 4.1.2

max. 600 V !

Kap. 4.1 

Kap. 4.4 

Kap. 7 

Kap. 3 

Kap. 7 

Kap. 3.1 

Kap. 1.2

2 Bedienübersicht

– Anschlüsse, Tasten, Drehschalter und Symbole

1 Anzeige (LCD), zur Bedeutung der Symbole siehe Seite 13 2 MAN / AUTO Umschalttaste für manuelle/automatische Messbereichswahl



Erhöhen von Parameterwerten / Betriebsart Menü:

ON / OFF | LIGHT

Taste für Gerät EIN / AUS und Displaybeleuchtung ein/aus

Auswahl einzelner Menüpunkte entgegen der Flussrichtung

M ISO

: Prüfspannung 10 V/100 V/Signatur

4 FUNC | ENTER Multifunktionstaste

Betriebsart Menü: Bestätigen der Eingabe (ENTER) UISO ON / OFF Isolationswiderstandsmessung Taste zum Ein-/Ausschalten der Isolationswiderstandsmessung

5 

Messbereich erhöhen bzw. Dezimalpunkt nach rechts verschieben (Funktion MAN)

6 Drehschalter

für Messfunktionen,

zur Bedeutung der Symbole

siehe Seite 14 7 DAkkS-Kalibriermarke 8 Anschlussbuchse für Masse/erdnahes Potenzial 9 Anschlussbuchse für Strommessung mit automatischer Verriegelung

10 Anschlussbuchse für Spannungs-, Widerstands-, Temperatur-, Dioden-

Kapaziätsmessung mit automatischer Verriegelung

11 DATA / MIN / MAX

Taste für die Funktion Messwert halten, vergleichen, löschen und MIN/MAX

 Erniedrigen von Werten

M ISO

: Prüfspannung 10 V/100 V/Signatur

Betriebsart Menü: Auswahl einzelner Menüpunkte in Flussrichtung

MEASURE | SETUP

Taste zum Umschalten zwischen Mess- und Menüfunktion

13 ZERO | ESC

Taste für die Nullpunkteinstellung Betriebsart Menü: Verlassen der Menüebene – Rücksprung in eine höhere Ebene,

Verlassen der Parametereingabe ohne zu speichern

POL / UISO CAP:

Isolationswiderstandsmessung

CAP

: Kapazitätsmessung zum Umpolen der zu prüfenden Leitung Taste gedrückt halten Vorauss.: Drehschalter in Stellung M

14 

Messbereich verkleinern bzw. Dezimalpunkt nach links verschieben (Funktion MAN)

ISO

(a-b)(a-E)(b-E)

15 Anschluss für Netzadapter 16 Infrarot-Schnittstelle

und

12 GMC-I Messtechnik GmbH

Symbole der Digitalanzeige

1 2910

14 15 16

21 18

765

2022

Batterie voll

Batterie OK

Batterie schwach

Batterie (fast) leer, U < 1,8 V

Datenübertragung zum /  vom Multimeter aktiv

IR-Schnittstelle im Stand-By-Betrieb aktiv (bereit zum Empfang von Einschaltbefehlen)

Batteriekontrollanzeige

Schnittstellenkontrollanzeige

Bedienübersicht – Anschlüsse, Tasten, Drehschalter, Symbole

1 Batteriekontrollanzeige 2 ON: Dauerbetrieb (automatische Abschaltung deaktiviert) 3 MAN: manuelle Messbereichsumschaltung aktiv 4 Digitalanzeige mit Komma- und Polaritätsanzeige 5 max/min: MIN/MAX-Speicherung 6 DATA: Anzeigespeicher, „Messwert halten“ 7 STORE: Speicherbetrieb aktiv 8 ISO: Isolationswiderstandsmessung (wenn blinkend aktiv) /

gewählte Prüfspannung 10 V oder 100 V

9 1:x Zangenstromfaktor (Übersetzungsverhältnis) 10 IR: Infrarot-Schnittstellenkontrollanzeige 11 Skala für Analoganzeige 12 Zeiger für Analoganzeige, Bargraph – Pointer,

je nach Einstellung im Menü SETUP für Parameter A.d iSP eingeblendetes Dreieck: Anzeige für Messbereichsüberschreitung

: Schleifenwiderstandsmessung gewählt

13 R

14 Diodenmessung gewählt 15 gewählte Stromart 16 TRMS: Echteffektivwertmessung 17 Pt100(0): gewähltes Platinwiderstandsthermometer mit

automatischer Erkennung Pt100/Pt1000 18 hier ohne Funktion 19 sec (seconds): Zeiteinheit Sekunden 20 REL: Relativmessung bezogen auf eingestellten Offset 21 Messeinheit 22 ZERO: Nullpunkteinstellung aktiv

23 Warnung vor gefährlicher Spannung: U > 15 V AC oder U > 25 V DC

24 Durchgangsprüfung mit Signalton aktiv 25 h (hours): Zeiteinheit Stunden

GMC-I Messtechnik GmbH 13

Bedienübersicht – Anschlüsse, Tasten, Drehschalter, Symbole

200Hz

ACDCVAC

AAA

Symbole der Drehschalterpositionen

Schalter FUNC Anzeige Messfunktion V~ 0/4 V~ AC TRMS Wechselspannung, echteffektiv AC, volle Bandbreite Hz (V) 1 Hz ~ AC Spannungsfrequenz, volle Bandbreite V~ 2 V Fil ~ AC TRMS Wechselspannung, echteffektiv AC, mit Tiefpass (200 Hz) Hz (V) V 0/2 V DC Gleichspannung V 1 V DC AC TRMS Mischspannung, echteffektiv ( ) R

 0/2  (Gleichstrom-) Widerstand

Temp RTD 1 C Pt 100/1000 Temperatur mit Widerstandsthermometer Pt 100/Pt 1000

0/2 nF Kapazität m (km) 1 m (km) Kabellänge (über kapazitiven Leitungsbelag) a-b, a-E, b-E M



@10V/100V

ISO

CAP A 0/2 A DC Gleichstromstärke A 1 A DC AC TRMS Mischstromstärke, echteffektiv AC DC A~ 0/2 A~ AC TRMS Wechselstromstärke, echteffektiv AC Hz (A) 1 Hz ~ AC Stromfrequenz

Hz ( ) 1 Hz ~ AC Stromfrequenz mit Zangenstromsensor s. o.

* POL / UISO CAP:1

3 Hz Fil ~ AC Spannungsfrequenz, mit Tiefpass (200 Hz)

0/3 RSL Schleifenwiderstandsmessung mit Signalton mit I = konstant 1  Durchgangsprüfung mit Signalton 2

V DC Diodenspannung mit I = konstant bis 5,1 V

0/2 V Fremdspannungsprüfung bis 110 V DC AC TRMS 1 ISO 10 V/100 V / kM Isolationswiderstandsmessung mit Prüfspannung 10 V oder 100 V * nF Störfeste Kapazitätsmessung in den Schalterstellungen (a-b)(a-E)(b-E)

0/2 A DC Gleichstromstärke mit AC DC-Zangenstromsensor 1 V:1/10/100/1000 A 1 A DC AC TRMS Mischstromstärke, echteffektiv, mit AC DC-Zangenstromsensor s. o. 0/2 A~ AC TRMS Wechselstromstärke, echteffektiv, mit Zangenstromsensor s. o.

14 GMC-I Messtechnik GmbH

Bedienübersicht – Anschlüsse, Tasten, Drehschalter, Symbole

5V/600mA

Zählnummer

Registriernummer Datum der Kalibrierung (Jahr – Monat)

Deutsche Akkreditierungsstelle GmbH – Kalibrierlaboratorium

XY123

2012-08

D-K-

15080-01-01

Symbole der Bedienerführung in den folgenden Kapiteln

 ...  im Hauptmenü blättern  ...  im Untermenü blättern (scrollen)   Dezimalpunkt auswählen  Wert erhöhen/verkleinern

time Untermenü/Parameter (Sieben-Segment-Schrift) 1nFo Hauptmenü (Sieben-Segment-Schrift, Darstellung fett)

Symbole auf dem Gerät

Warnung vor einer Gefahrenstelle (Achtung, Dokumentation beachten!)

Erde

CAT II / II I Gerät der Messkategorie II bzw. III, siehe auch „Mess-

kategorien und ihre Bedeutung nach IEC 61010-1“ auf Seite 8

Durchgängige doppelte oder verstärkte Isolierung

Lage der Netzteiladapterbuchse, siehe auch Kap. 3.1

Sicherung für die Strommessbereiche, siehe Kap. 10.3

Das Gerät darf nicht mit dem Hausmüll entsorgt werden. Weitere Informationen zur WEEE-Kennzeichnung finden Sie im Internet bei www.gossenmetrawatt.com unter dem Suchbegriff WEEE, siehe auch Kap. 10.5.

Kalibriermarke (blaues Siegel):

siehe auch „Rekalibrierung“ auf Seite 73

EG-Konformitätserklärung

s IR t

GMC-I Messtechnik GmbH 15

Lage der Infrarot-Schnittstelle, Fenster auf dem Gerätekopf

Inbetriebnahme – Setup

Achtung!

Hinweis

3 Inbetriebnahme

3.1 Batterien

Beachten Sie zum richtigen Einsetzen der Batterien unbedingt das Kap. 10.2!

Die aktuelle Batteriespannung kann im Menü Info abgefragt werden, siehe Kap. 7.3.

Trennen Sie das Gerät vom Messkreis bevor Sie zum Batterieaustausch den Batteriefachdeckel öffnen!

Betrieb mit Netzteiladapter (nicht im Lieferumfang siehe Kap. 11.3) *

Bei Stromversorgung durch den Netzteiladapter NA X-TRA werden die eingesetzten Batterien elektronisch abgeschaltet, so dass diese im Gerät verbleiben können. Werden Akkus verwendet, müssen diese extern geladen werden. Bei Ausschalten der externen Versorgung schaltet das Gerät unterbrechungsfrei auf Batteriebetrieb um.

* bei hochempfindlichen Impedanzmessungen (R/C) empfehlen wir den

Batteriebetrieb

3.2 Einschalten Gerät manuell einschalten

Ð Drücken Sie die Taste ON / OFF | LIGHT bis die Anzeige erscheint.

Das Einschalten wird durch einen kurzen Signalton quittiert. Solange Sie die Taste in gedrückter Stellung halten, werden alle Segmente der Flüssigkristallanzeige (LCD) dargestellt. Die LCD ist auf der Seite 13 abgebildet. Nach dem Loslassen der Taste ist das Gerät messbereit.

Anzeigenbeleuchtung

Bei eingeschaltetem Gerät können Sie durch kurzes Drücken der Taste ON / OFF | LIGHT die Hintergrundbeleuchtung aktivieren. Durch erneutes Drücken oder nach ca. 1 Minute automatisch wird diese wieder ausgeschaltet.

Gerät über PC einschalten

Nach Übertragung eines Datenblocks durch den PC schaltet sich das Multimeter ein, vorausgesetzt der Parameter „irStb “ ist auf „ir on “ gesetzt (siehe Kap. 7.4).

Wir empfehlen jedoch den Stromsparmodus „ir off “.

Elektrische Entladungen und Hochfrequenzstörungen können falsche Anzeigen verursachen und den Messablauf blockieren. Trennen Sie das Gerät vom Messkreis. Schalten Sie das Gerät aus und wieder ein; dann ist es zurückgesetzt. Sollte der Versuch erfolglos sein, dann trennen Sie die Batterie kurzzeitig von den Anschlusskontakten, siehe auch Kap. 10.2.

3.3 Betriebsparameter setzen Einstellen von Uhrzeit und Datum

Siehe Parameter „t iME “ und dAtE “ im Kap. 7.4.

Darstellungsarten der Analoganzeige

Hier können Sie zwei Darstellungsarten wählen, siehe Parameter „A.d iSP “ im Kap. 7.4.

Darstellungsarten der Digitalanzeige

Hier können Sie zwei Darstellungsarten wählen, siehe Parameter „0.d iSP “ im Kap. 7.4.

16 GMC-I Messtechnik GmbH

ON / OFF

LIGHT

FUNC

ENTER

ON / OFF

LIGHT

Autorange

8.8.8.8

Beleuchtung EIN

00.00

ON / OFF

LIGHT

Beleuchtung AUS

00.00

ON / OFF

LIGHT

0ff

ON / OFF

LIGHT

lang (1 s)

3.4 Ausschalten Gerät manuell ausschalten Ð Drücken Sie die Taste ON / OFF | LIGHT solange, bis die Anzeige

0FF erscheint.

Das Ausschalten wird durch einen kurzen Signalton quittiert.

Automatische Abschaltung

Ihr Gerät schaltet sich automatisch aus, wenn der Messwert lange konstant ist (maximale Messwertschwankung ca. 0,8% vom Messbereich pro Minute bzw. 1 C oder 1 F pro Minute) und während einer Vorgabezeit in Minuten weder eine Taste noch der Drehschalter betätigt wurde, siehe Parameter „APoFF “ Seite 57. Das Ausschalten wird durch einen kurzen Signalton quittiert. Ausnahmen sind: Sende- oder Speichermodus, Dauerbetrieb oder sofern eine gefährliche Spannung (U > 15 V AC oder U > 25 V DC) am Eingang anliegt.

Verhindern der automatischen Abschaltung

Sie können Ihr Gerät auch „DAUERND EIN“ schalten. Ð Drücken Sie dazu beim Einschalten gleichzeitig die Tasten

Die Funktion „DAUERND EIN“ wird auf der Anzeige mit dem Symbol

Die Einstellung „DAUERND EIN“ kann nur über Parameteränderung rückgängig gemacht werden, nicht über Ausschalten des Geräts, siehe „APoFF “ Seite 57.

und .

ON rechts vom Batteriesymbol signalisiert.

Inbetriebnahme – Setup

GMC-I Messtechnik GmbH 17

Bedienfunktionen

4 Bedienfunktionen

4.1 Wählen der Messfunktionen und Messbereiche

4.1.1 Automatische Messbereichswahl

Das Multimeter hat eine Messbereichsautomatik für alle Messfunktionen, ausgenommen Temperaturmessung, Diodentest und Durchgangsprüfung. Die Automatik ist nach dem Einschalten des Gerätes in Funktion. Das Gerät wählt entsprechend der anliegenden Messgröße automatisch den Messbereich, der die beste Auflösung ermöglicht. Bei der Umschaltung auf Frequenzmessung bleibt der vorher eingestellte Spannungsmessbereich erhalten.

AUTO-Range Funktion

Das Multimeter schaltet automatisch in den nächst höheren Bereich bei (3099 D + 1 D 0310 D) und in den nächst niedrigen Bereich bei (280 D - 1 D  2799 D).

4.1.2 Manuelle Messbereichswahl

Sie können die Messbereichsautomatik abschalten und die Bereiche entsprechend der folgenden Tabelle manuell wählen und fixieren, indem Sie die Taste MAN / AUTO drücken.

Anschließend können Sie den gewünschten Messbereich über die Cursortaste

Sie kehren zur automatischen Bereichswahl zurück, wenn Sie die Taste MAN / AUTO drücken, wenn Sie den Drehschalter betätigen oder wenn Sie das Gerät aus- und wieder einschalten.

 oder  einstellen.

Übersicht Bereichsautomatik und manuelle Bereichswahl

Funktion Anzeige

MAN / AUTO

Schaltfolge bei:

V: 300 mV* Hz: 300 Hz

:

300

 oder 

MAN / AUTO

* nur über manuelle Bereichswahl

A: 300A 3 mA 30 mA 300 mA 1A A : siehe Kap. 5.7.3 und Kap. 5.7.4 F :30 nF 300 nF 3F 30F 300F M

300 k

ISO

F CAP: 300 nF 3F 10F

Rückkehr zur automatischen Messbereichswahl —

manueller Betrieb ein:

verwendeter Messbereich wird fixiert



3 V 30 V 300 V 600 V



3 kHz 30 kHz 300 kHz (Hz(U))



3 k



3 M



30 k



30 M

300 k



300 M

3 M





30 M

MAN



MAN

Das Multimeter wird im eingestellten Messbereich gehalten. Wird die Bereichsgrenze überschritten, wird 0L angezeigt. Über die Cursortaste

 sollten Sie dann in den nächst höheren Messbe-

reich schalten.

Messart M

: Ist bei der manuellen Messbereichswahl der Mess-

ISO

wert kleiner als 10% des Messbereichs, wird u r (under range) an- gezeigt. Über die Cursortaste

 sollten Sie dann den nächst klei-

neren Messbereich wählen.

18 GMC-I Messtechnik GmbH

Bedienfunktionen

Hinweis

4.1.3 Schnelle Messungen

Soll schneller gemessen werden, als dies bei der automatischen Messbereichswahl möglich ist, so muss der geeignete Messbereich fixiert werden. Eine schnelle Messung ist durch die folgenden zwei Funktionen gewährleistet:

•durch manuelle Messbereichswahl, d. h. durch Wahl des Mess- bereichs mit der besten Auflösung, siehe Kap. 4.1.2.

oder

• über die Funktion DATA, siehe Kap. 4.4. Hier wird nach der ers- ten Messung automatisch der passende Messbereich fixiert, so dass ab dem zweiten Messwert schneller gemessen wird.

Bei beiden Funktionen bleibt der fixierte Messbereich für die darauffolgenden Serienmessungen eingestellt.

4.2 Nullpunktkorrektur/Relativmessungen

Je nach Abweichung vom Nullpunkt kann eine Nullpunkteinstellung oder ein Referenzwert für Relativmessungen abgespeichert werden:

Abweichung vom Nullpunkt – bei kurzgeschlossenen Messleitungsenden für V, , A – bei offenem Eingang für Kapazitäten Einheit F

0 ... 200 Digit ZERO REL

> 200 ... 1500 Digit REL

Individuell für die jeweilige Messfunktion wird der betreffende Referenz- oder Korrekturwert als Offset von allen zukünftigen Messungen abgezogen und bleibt solange gespeichert bis er wieder gelöscht oder das Multimeter ausgeschaltet wird.

Die Nullpunkt- oder Referenzwerteinstellung ist sowohl bei der automatischen Messbereichswahl als auch für den jeweils manuell gewählten Messbereich möglich.

Nullpunkt einstellen

Ð Schließen Sie die Messleitungen an das Gerät an und verbin-

den Sie die freien Enden, außer bei der Kapazitätsmessung, hier bleiben die Leitungsenden offen.

Ð Drücken Sie kurz die Taste ZERO | ESC.

Das Gerät quittiert die Nullpunkteinstellung mit einem Signalton, auf der LCD wird das Symbol „ZERO REL“ angezeigt. Der im Augenblick des Drückens gemessene Wert dient als Referenzwert.

Ð Die Nullpunkteinstellung können Sie löschen, indem Sie erneut

die Taste ZERO | ESC drücken.

Bedingt durch die TRMS-Effektivwertmessung, zeigen das Multimeter bei kurzgeschlossenen Messleitungen im Nullpunkt der V AC/I AC bzw. V(AC+DC)/I (AC+DC)-Messung einen Restwert von 1...10/35 Digit an (Unlinearität des TRMS-Wandlers). Dieser hat keinen Einfluss auf die spezifizierte Genauigkeit oberhalb 1% des Messbereiches (bzw. 10% in den mV-Bereichen).

Referenzwert festlegen

Ð Schließen Sie die Messleitungen an das Gerät an und messen

Sie einen Referenzwert (max. 1500 Digit).

GMC-I Messtechnik GmbH 19

Bedienfunktionen

Ð Drücken Sie kurz die Taste ZERO | ESC.

Das Gerät quittiert die Referenzwertspeicherung mit einem Signalton, auf der LCD werden die Symbole „ZERO REL“ oder „REL“ angezeigt. Der im Augenblick des Drückens gemessene Wert dient als Referenzwert.

Ð Den Referenzwert können Sie löschen, indem Sie erneut die

Taste ZERO | ESC drücken.

Hinweise zur Relativmessung

• Die Relativmessung bezieht sich nur auf die Digitalanzeige. Die Analoganzeige zeigt weiterhin den Original-Messwert an.

• Bei Relativmessungen können auch bei -/F- oder AC-Messgrößen negative Werte entstehen.

4.3 Anzeige (LCD)

4.3.1 Digitalanzeige

Messwert, Messeinheit, Stromart, Polarität

4.3.2 Analoganzeige Messwert, Polarität

Die Analoganzeige hat das dynamische Verhalten eines Drehspulmesswerkes. Sie ist besonders vorteilhaft bei der Beobachtung von Messwertschwankungen und bei Abgleichvorgängen.

Es können zwei Darstellungsarten im Menü „SETUP “ über den Parameter „A.d iSP “ gewählt werden, siehe Kap. 7.4:

• Bargraph – Balken

• Pointer: Zeiger, der den aktuellen Messwert in Echtzeit markiert Bei Gleichgrößenmessungen blendet die Analogskala einen Ne-

gativbereich von 5 Skalenteilen ein, so dass Sie Messwertschwankungen um „Null“ herum genau beobachten können. Überschreitet der Messwert den Negativbereich von 5 Skalenteilen, dann wird die Polarität der Analoganzeige umgeschaltet.

Die Skalierung der Analogskala erfolgt automatisch. Für die ma-

nuelle Messbereichswahl ist dies sehr hilfreich. Die Digitalanzeige zeigt den Messwert komma- und vorzeichenrichtig an. Dazu werden die gewählte Messeinheit und die Stromart eingeblendet. Bei der Messung von Gleichgrößen erscheint ein Minuszeichen vor den Ziffern, wenn der positive Pol der Messgröße am „“-Eingang anliegt.

Messbereichsüberschreitung

Die Messbereichsüberschreitung im positiven Bereich wird durch

das rechte Dreieck angezeigt. Über den Parameter „0.d iSP “ kann eingestellt werden, ob bei der

Messwertanzeige führende Nullen ein- oder ausgeblendet werden sollen, siehe Kap. 7.4.

Messbereichsüberschreitung

Anzeigerefresh

Die Analoganzeige wird in der Darstellung Bargraph und Pointer

40 mal pro Sekunde aktualisiert. Bei Überschreiten des Messbereichsendwertes d.h. ab 3100 Digit wird „0L “ (OverLoad) angezeigt. Ausnahmen: bei Spannungsmessung im 600 V-Bereich erfolgt die Anzeige „0L “ ab 610,0 V, bei der Diodenmessung ab 5.100 Digit, im 1 A-Bereich ab 1,100 Digit.

20 GMC-I Messtechnik GmbH

Hinweis

V, A, Hz

t [s]

100%

10%

aktiviert

reaktiviert

speichern

3000 Digit

vom Messbereich

F, %

Bedienfunktionen

4.4 Messwertspeicherung „DATA“ (Auto-Hold / Compare)

Mit der Funktion DATA (Auto-Hold) können Sie einen einzelnen Messwert automatisch „festhalten“. Dies ist z. B. dann besonders nützlich, wenn das Abtasten der Messstelle mit den Prüfspitzen Ihre ganze Aufmerksamkeit erfordert. Nach dem Anliegen des Messsignals und der Stabilisierung des Messwertes entsprechend der „Bedingung“ in der folgenden Tabelle hält das Gerät den Messwert in der Digitalanzeige fest und gibt ein akustisches Signal. Sie können nun die Prüfspitzen von der Messstelle abnehmen und den Messwert auf der Digitalanzeige ablesen. Wenn das Messsignal dabei den in der Tabelle genannten Grenzwert unterschreitet, wird die Funktion für eine neue Speicherung reaktiviert.

Messwertvergleich (DATA Compare)

Weicht der aktuelle, festgehaltene Wert vom ersten gespeicherten

Funktion

DATA

Aktivieren kurz blinkt 1 x

Ta st e DATA/

MIN/MAX

Wert um weniger als 100 Digit ab, dann ertönt das Signal zweimal. Ist die Abweichung größer 100 Digit ertönt nur ein kurzes Signal.

DATA beeinflusst die Analoganzeige nicht. Sie können dort weiterhin den aktuellen Messwert ablesen. Beachten Sie

Speichern

(stabilisierter

Messwert)

Reaktivieren

jedoch, dass sich bei „festgehaltener“ Digitalanzeige auch die Kommastelle nicht mehr ändert (Messbereich fixiert, Symbol MAN). Solange die Funktion DATA aktiv ist, sollten Sie die Messbereiche nicht manuell verändern.

Die Funktion DATA wird ausgeschaltet, wenn Sie die Taste DATA/ MIN/MAX „lang“ (ca. 1 s) drücken, wenn Sie die Messfunktion wechseln oder wenn Sie das Gerät aus- und wieder einschalten.

GMC-I Messtechnik GmbH 21

Wechsel zu

MIN/MAX

Verlassen lang

Reaktivieren durch Unterschreiten der angegebenen Messwertgrenzen

Beim ersten Speichern eines Messwertes als Referenzwert 2x Signalton. Bei anschließendem Festhalten nur dann 2x, wenn der aktuelle, festgehaltene Wert vom

ersten

Legende: MW = Messwert, v. B = vom Messbereich

kurz siehe Tabelle Kap. 4.4.1

gespeicherten Wert um weniger als 100 Digit abweicht.

Bedingung Reaktion am Gerät

Mess-

funktion

V, A, F, Hz, %> 10%



V, A, F, Hz, %< 10%



Messsignal

v. B

0L

v. B

= 0L

digital

wird

ange-

zeigt

gespei-

cherter MWblinkt

wird

gelöscht

DATA

statisch

wird

gelöscht

Signal-

ton

1 x

2 x

Bedienfunktionen

Hinweis

Beispiel

Der Spannungsmessbereich ist manuell auf 30 V eingestellt. Der erste Messwert ist 5 V und wird abgespeichert, da er größer als 10 % vom Messbereich (= 3 V) ist und damit sicher oberhalb vom Grundrauschen liegt. Sobald der Messwert unter 10 % vom Messbereich fällt, d. h. kleiner als 3 V ist, was ein Abnehmen der Prüfspitzen von der Messstelle entspricht, ist das Gerät für eine neue Speicherung bereit.

4.4.1 Minimalwert- und Maximalwertspeicherung „MIN/MAX“

Mit der Funktion MIN/MAX können Sie den minimalen und den maximalen Messwert „festhalten“, der in der Zeit nach dem Aktivieren von MIN/MAX am Eingang des Messgerätes vorhanden war. Die wichtigste Anwendung ist die Ermittlung des Minimalund des Maximalwertes bei der Langzeitbeobachtung von Messgrößen.

Die Funktion MIN/MAX kann in allen Messfunktionen aktiviert werden.

MIN/MAX beeinflusst die Analoganzeige nicht; Sie können dort weiterhin den aktuellen Messwert ablesen.

Legen Sie die Messgröße an das Gerät an und fixieren Sie den Messbereich über die Taste MAN / AUTO bevor Sie die Funktion MIN/MAX aktivieren.

Die Funktion MIN/MAX wird ausgeschaltet, wenn Sie die Taste DATA/MIN/MAX „lang“ (ca. 1 s) drücken, wenn Sie die Messfunktion wechseln oder wenn Sie das Gerät aus- und wieder einschalten.

Funktion

MIN/MAX

1. Aktivieren und Spei-

chern

2. Speichern

und

Anzeigen

3. Zurück zu 1.kurz

Aufheben lang werden gelöscht

Ta st e

DATA/

MIN/MAX

2 x kurz

kurz

MIN- und MAX-

Messwerte

werden

gespeichert

Speicherung läuft im Hinter-

grund weiter,

neue MIN- und MAX-Werte

werden angezeigt

wie 1.,

gespeicherte Werte werden

nicht gelöscht

Reaktion am Gerät

Messwert

digital

aktueller

Messwert

gesp. MIN-

Wert

gesp. MAX-

Wert

wie 1. wie 1. 1 x

aktueller

Messwert

max

min

max

und min

min 1 x

max 1 x

wird

gelöscht

Signal-

ton

2 x

Im Gegensatz zur Funktion DATA ist die Funktion MIN/MAX auch bei der Temperaturmessung anwendbar.

22 GMC-I Messtechnik GmbH

Bedienfunktionen

MEASURE

SETUP

FUNC

ENTER

FUNC

ENTER

4.5 Messdatenaufzeichnung

Das Kabel-Multimeter bietet die Möglichkeit, die Messdaten mit einstellbaren Abtastraten über längere Zeiträume als Messreihen aufzuzeichnen. Die Daten werden in einem batteriegepufferten Speicher abgelegt und bleiben auch nach Ausschalten des Multimeters erhalten. Das System erfasst die Messwerte dabei relativ zur Echtzeit.

Die gespeicherten Messwerte können über das PC-Programm METRAwin 10 ausgelesen werden. Voraussetzung ist ein PC, der über ein USB-Schnittstellenkabel mit dem bidirektionalen Schnittstellenadapter USBX-

TRA, aufgesteckt auf ein Kabel-Multimeter,

verbunden ist. Siehe auch Kap. 8 „Schnittstellenbetrieb“.

Übersicht über die Speicherparameter

Parameter Seite: Überschrift

CLEAr EMpty 0CCUP rAtE StArt StoP

24: Speicher löschen 24: Speicher löschen – erscheint nach CLEAr 24: Speicherbelegung abfragen 56: rAtE – Sende-/Speicherrate einstellen 23: Starten der Aufzeichnung über Menüfunktionen 24: Aufzeichnung beenden

Menüfunktion STORE

Ð Stellen Sie erst die Abtastrate für den Speicherbetrieb ein (siehe

Kap. 7.4 Parameter „rAtE “) und starten Sie dann den Speicherbetrieb.

Ð Wählen Sie zunächst die gewünschte Messfunktion und einen

sinnvollen Messbereich.

Ð Prüfen Sie vor längeren Messwertaufnahmen den Ladezustand

der Batterien bzw. Akkus, siehe Kap. 7.3. Schließen Sie ggf. den Netzteiladapter NA X-TRA an.

Starten der Aufzeichnung über Menüfunktionen

Ð Wechseln Sie in die Betriebsart „SETUP “ durch Drücken von

MEASURE | SETUP und wählen Sie dort das Hauptmenü „StorE “ aus.

1nFo

 ...  StorE 000.0 %  StArt

Ð Durch Bestätigen mit FUNC | ENTER wird der Speicherbetrieb

gestartet. STORE wird unterhalb der Analoganzeige eingeblendet und signalisiert, dass der Speicherbetrieb eingeschaltet ist. In der Digitalanzeige erscheint „StoP “.

Ð Mit MEASURE | SETUP kehren Sie zurück zur Messfunktion.

GMC-I Messtechnik GmbH 23

Bedienfunktionen

FUNC

ENTER

MEASURE

SETUP

FUNC

ENTER

MEASURE

SETUP

FUNC

ENTER

MEASURE

SETUP

FUNC

ENTER

FUNC

ENTER

Während der Aufzeichnung

Während des Speicherbetriebs, anzeige eingeblendet, können Sie die

 000.3 %

StoP

STORE wird unterhalb der Analog-

Speicherbelegung kontrollieren

Sobald der Speicher voll ist, erscheint die Meldung „100.0 %“. Um die Messwerte während der Speicherung beobachten zu können,

wechseln Sie zur Messfunktion durch Betätigen von MEASURE | SETUP. Durch erneutes Drücken von MEASURE | SETUP gelangen Sie zurück zum Speichermenü.

Bei der Wahl einer anderen Messfunktion durch Betätigen des Drehschalters oder der Taste FUNC | ENTER wird ein neuer Speicherblock angelegt. Die Speicherung läuft dann automatisch weiter.

Aufzeichnung beenden

Ð Nach Drücken der Taste MEASURE | SETUP erscheint „StoP “ in

der Anzeige.

StoP start

Ð Bestätigen Sie die Anzeige „StoP “ durch FUNC | ENTER.

Die Anzeige

STORE wird gelöscht und signalisiert das Ende der

Aufzeichnung.

Ð Mit MEASURE | SETUP kehren Sie zurück zur Messfunktion. Ð Alternativ wird der Speicherbetrieb durch Ausschalten des

Multimeters beendet.

Speicherbelegung abfragen

Innerhalb des Menüs „1nFo “ können Sie die Speicherbelegung

auch während des Speichervorgangs abrufen, siehe auch Kap. 7.3

Bereich der Speicherbelegung: 000.1 % ... 099.9 %.

1nFo



bAtt: 

... 

0CCUP

017.4

Über das Menü „StorE “ können Sie die Speicherbelegung vor Beginn des Speichervorgangs abrufen.

 ...  StorE 017.4 %  StArt

1nFo

Speicher löschen

Diese Funktion löscht alle gespeicherten Messwerte! Während des Speicherbetriebs kann diese Funktion nicht ausge-

führt werden.

 ...  StorE 017.4 %  StArt

1nFo

 CLEAr empty

24 GMC-I Messtechnik GmbH

Bedienfunktionen

GMC-I Messtechnik GmbH 25

Messungen V/Hz –  – – Temp – – m – A/Hz

5 Messungen

5.1 Spannungsmessung Hinweise zur Spannungsmessung

• Betreiben Sie das Multimeter nur mit eingelegten Batterien. Gefährli-

che Spannungen werden sonst nicht signalisiert und Ihr Gerät kann beschädigt werden.

• Das Multimeter darf nur von Personen bedient werden, die in der Lage sind, Berührungsgefahren zu erkennen und Sicherheitsvorkehrungen zu treffen. Berührungsgefahr besteht überall dort, wo Spannungen auftreten können, die größer sind als 33 V (Effektivwert). Fassen Sie die Prüfspitzen beim Prüfen nur hinter dem Fingerschutz an.

• Wenn Sie Messungen durchführen, bei denen Berührungsgefahr besteht, dann vermeiden Sie es, alleine zu arbeiten. Ziehen Sie eine zweite Person hinzu.

• Die maximal zulässige Spannung zwischen den Anschlüssen (9) bzw. (10) und Erde (8) beträgt 600 V in der Messkategorie II bzw. 300 V in der Messkategorie II I

• Rechnen Sie damit, dass an Messobjekten (z. B. an defekten Geräten) unvorhergesehene Spannungen auftreten können. Kondensatoren können z. B. gefährlich geladen sein.

• In Stromkreisen mit Koronaentladung (Hochspannung) dürfen Sie mit diesem Gerät keine Messungen durchführen.

• Besondere Vorsicht ist geboten, wenn Sie in HF-Stromkreisen messen. Dort können gefährliche Mischspannungen vorhanden sein.

Berühren Sie keinesfalls die metallischen Prüfspitzen.

• Beachten Sie, dass bei der Messung mit Tiefpassfilter gefährliche Spannungsspitzen ausgeblendet werden. Wir empfehlen, die Spannung zunächst ohne Tiefpassfilter zu messen, um mögliche gefährliche Spannungen zu erkennen.

26 GMC-I Messtechnik GmbH

5.1.1 Gleich- und Mischspannungsmessung V DC und V (DC+AC)

Hinweis

MEASURE

SETUP

FUNC

ENTER

FUNC

ENTER

FUNC

ENTER

COM mA A

V Tem p



aEb

– (+)

+ (–)

V= :

100V610 V

020.00

TRMS

020.00

> 15 V AC

oder > 25 V DC

> 620 V:

Warnungen vor gefährlichen Spannungen:

max. 600 V 1 kHz

10 mV610 V

Hz:

1Hz  300 kHz

max

= 6 x 106 V x Hz

Messbereiche:

230.0

FUNC

ENTER

MEASURE

SETUP

...  SET ...  CL IP

FUNC

ENTER

FUNC

ENTER

 0ff

5 Bereiche: 300 mV/3 V/30 V

300 V/600 V

Ð Stellen Sie im Setup-Menü Stromzange den Parameter CL iP

auf 0FF. Ansonsten werden sämtliche Messwerte in A und kor- rigiert um das gewählte Übersetzungsverhältnis für einen angeschlossenen Zangenstromsensor angezeigt.

 ...  SET rAtE  ...  CL IP

1nFo

1 / 10/100/1000 / 0ff

Ð Stellen Sie den Drehschalter entsprechend der zu messenden

Spannung auf V bzw. V .

Ð Schließen Sie die Messleitungen wie abgebildet an.

Die Anschlussbuchse „“ sollte dabei an möglichst erdnahem Potenzial liegen.

Im Bereich 600 V warnt Sie ein Intervallton, wenn der Messwert den Messbereichsendwert überschreitet.

Vergewissern Sie sich, dass kein Strommessbereich („A“) eingeschaltet ist, wenn Sie Ihr Multimeter zur Spannungsmessung anschließen! Werden die Abschaltgrenzwerte der Sicherungen bei Fehlbedienung überschritten, dann besteht Gefahr für Sie und Ihr Gerät!

Das Multimeter befindet sich nach dem Einschalten in der Schalterstellung V immer im Messbereich 3 V. Sobald die Taste MAN / AUTO gedrückt wird und der gemessene Wert < 280 mV ist, schaltet das Multimeter in den mV-Messbereich.



Messungen V/Hz –  – – Temp – – m – A/Hz

GMC-I Messtechnik GmbH 27

Messungen V/Hz –  – – Temp – – m – A/Hz

Hinweis

Achtung!

MEASURE

SETUP

FUNC

ENTER

FUNC

ENTER

FUNC

ENTER

5.1.2 Wechselspannungs- und Frequenzmessung V AC und Hz mit zuschaltbarem Tiefpassfilter

Ð Stellen Sie im Setup-Menü Stromzange den Parameter CL iP

auf 0FF. Ansonsten werden sämtliche Messwerte in A und kor- rigiert um das gewählte Übersetzungsverhältnis für einen angeschlossenen Zangenstromsensor angezeigt.

Frequenzmessung

Ð Legen Sie die Messgröße wie zur Spannungsmessung an. Ð Wählen Sie manuell den Messbereich für die Spannungsampli-

tude aus. Bei der Umschaltung auf Frequenzmessung bleibt der vorher eingestellte Spannungsmessbereich erhalten.

Ð Sie können zwischen Frequenzmessung ohne und mit Tief-

1nFo  ...  SET rAtE  ...  CL IP

1 / 10/100/1000 / 0ff

Ð Stellen Sie den Drehschalter entsprechend der zu messenden

passfilter umschalten. Drücken Sie sooft die Multifunktionstaste FUNC | ENTER, bis die Einheit Hz bzw. Hz/Fil in der Anzeige erscheint. Die niedrigsten messbaren Frequenzen und die maximal zulässigen Spannungen finden Sie im Kap. 9 „Technische Daten“.

Spannung bzw. Frequenz auf V~ bzw. Hz.

Ð Schließen Sie die Messleitungen wie abgebildet an.

Messung mit Tiefpassfilter

Die Anschlussbuchse „“ sollte dabei an möglichst erdnahem Potenzial liegen.

Spannungsmessung

Beachten Sie, dass bei dieser Messung gefährliche Spannungsspitzen ausgeblendet werden, siehe auch Spannungskomparator.

Im Bereich 600 V warnt Sie ein Intervallton, wenn der Messwert den Messbereichsendwert überschreitet.

Ð Sie können zwischen Spannungsmessung ohne und mit Tief-

passfilter umschalten.

Wir empfehlen, die Spannung zunächst ohne Tiefpassfilter zu messen, um mögliche gefährliche Spannungen zu erkennen.

Bei Bedarf kann ein 200 Hz-Tiefpassfilter zugeschaltet werden, um bei Messungen z. B. an Kabeln kapazitiv eingekoppelte hochfrequente Impulse > 200 Hz auszufiltern, d. h. unerwünschte Spannungen oberhalb von 200 Hz auszublenden.

Das jeweils eingeschalteteTiefpassfilter wird durch Einblenden von Fil signalisiert. Das Multimeter schaltet automatisch zur manuellen Messbereichswahl.

Ð Drücken Sie sooft die Multifunktionstaste FUNC | ENTER, bis die

Einheit V bzw. V/Fil in der Anzeige erscheint.

28 GMC-I Messtechnik GmbH

Mit eingeschaltetem Filter und bei Signalen > 100 Hz wird die

COM mA A

V Tem p



aEb

max. 600 V 1 kHz

V~:

10 mV610 V

Hz:

1Hz  300 kHz

max

= 6 x 106 V x Hz

Messbereiche:

> 15 V AC

oder > 25 V DC

> 620 V:

Warnungen vor gefährlichen Spannungen:

230.0

5 Bereiche: 300 mV/3 V/30 V

300 V/600 V

0230.6

TRMS

0050.3

0229.9

TRMS

Fil

V~ & Filter

200Hz

0050.0

Fil

Hz & Filter

FUNC

ENTER

FUNC

ENTER

FUNC

ENTER

FUNC

ENTER

200Hz

MEASURE

SETUP

...  SET ...  CL IP

FUNC

ENTER

FUNC

ENTER

 0ff

spezifizierte Messgenauigkeit nicht erreicht.

Messungen V/Hz –  – – Temp – – m – A/Hz

Spannungskomparator zur Anzeige gefährlicher Spannungen

Das Eingangsignal bzw. Messsignal wird von einem Spannungskomparator auf gefährliche Spitzen untersucht, da diese durch die Tiefpassfilterfunktion ausgeblendet werden. Bei U > 15 V AC oder U > 25 V DC wird ein Gefahrensymbol eingeblendet:

GMC-I Messtechnik GmbH 29

Messungen V/Hz –  – – Temp – – m – A/Hz

5.1.3 Transiente Überspannungen

Die Multimeter sind gegen transiente Überspannungen im Spannungsmessbereich bis 4 kV mit 1,2/50 s Stirn-/Halbwertzeit geschützt. Wenn bei Messungen, z. B. an Transformatoren oder Motoren mit größerer Impulsdauer zu rechnen ist, empfehlen wir in diesen Fällen unseren Messadapter KS30. Er schützt vor transienten Überspannungen bis 6 kV mit 10/1000 s Stirn-/Halbwertzeit. Die Dauerbelastbarkeit beträgt 1200 V flusseffekt bei Verwendung des Messadapters KS30 beträgt ca. -2%.

. Der zusätzliche Ein-

eff

30 GMC-I Messtechnik GmbH

Hinweis

COM mA A

V Tem p



aEb

0V !

0000.0



6 Bereiche: 300 3k30k / 300k/ 3M/ 30 M

Messbereiche: 0,1 k ... 31 M



Temp

RTD

0025.6



Pt1000

FUNC

ENTER

Temp

RTD

5.2 Widerstandsmessung „Ohm“

Ð Trennen Sie die Stromversorgung vom Stromkreis des zu mes-

senden Geräts und entladen Sie alle Hochspannungskondensatoren.

Ð Überzeugen Sie sich, dass das Messobjekt spannungsfrei ist.

Fremdspannungen verfälschen das Messergebnis! Prüfung die Spannungsfreiheit mithilfe der Gleichspannungsmessung, siehe Kap. 5.1.1.

Ð Stellen Sie den Drehschalter auf „“. Ð Schließen Sie den Prüfling wie abgebildet an.

Messungen V/Hz –  – – Temp – – m – A/Hz

Verwenden Sie bei hochohmigen Widerständen kurze oder abgeschirmte Messleitungen.

Die Widerstandsmessung „“ ist nicht für Messungen an symmetrischen Kupferkabelanlagen geeignet. Verwenden Sie in diesem Fall die Messfunktion Schleifenwiderstandsmessung, siehe Kap. 6.1.

Verbesserung der Genauigkeit durch Nullpunkteinstellung

In allen Messbereichen können Sie den Widerstand der Zuleitungen und Übergangswiderstände durch Nullpunkteinstellung eliminieren, siehe Kap. 4.2.

GMC-I Messtechnik GmbH 31

Messungen V/Hz –  – – Temp – – m – A/Hz

MEASURE

SETUP

FUNC

ENTER

FUNC

ENTER

5.3 Temperaturmessung Temp RTD

Die Temperaturmessung erfolgt über ein Widerstandsthermometer vom Typ Pt100 oder Pt1000 (Zubehör, kein Lieferumfang), das an den Spannungseingang angeschlossen wird.

Wahl der Temperatureinheit

 ...  tEMP °C / °F 

1nFo

(°C = Standardwert/Werkseinstellung)

5.3.1 Messung mit Widerstandsthermometern

Ð Stellen Sie den Drehschalter auf „“ bzw. „Temp

RTD

“. Wechsel in die andere Messfunktion durch FUNC | ENTER. Der Typ Pt100 oder Pt1000 wird automatisch erkannt und eingeblendet.

Es bestehen zwei Möglichkeiten, den Zuleitungswiderstand zu kompensieren:

Automatische Kompensation

Ð Betätigen Sie die Taste ZERO | ESC.

Die Anzeige „Short leads“ erscheint.

Sofern Sie den Zuleitungswiderstand direkt eingeben wollen, können Sie die folgende Eingabeaufforderung überspringen.

Ð Schließen Sie die Anschlussleitungen des Messgeräts kurz.

Die Anzeige „000.0 “ erscheint. Mit Drücken der Taste FUNC | ENTER erfolgt eine automatische Kompensation des Widerstands der Anschlussleitungen bei zukünftigen Messungen. Sie können jetzt den Kurzschluss entfernen, das Gerät ist messbereit.

Zuleitungswiderstand eingeben

Ð Im Menü automatische Kompensation müssen Sie nochmals

die Taste ZERO | ESC betätigen.

Ð Geben Sie den bekannten Widerstand der Anschlussleitungen

über die Cursortasten ein: Über die Tasten

 wählen Sie die Dekade, d. h. die Position

der Ziffer, die Sie ändern wollen und über die Tasten stellen Sie die jeweilige Ziffer ein. Der Defaultwert ist 0,43 . Die Eingabegrenzen liegen zwischen 0 und 50 .

Mit Drücken von

FUNC | ENTER

wird der eingestellte Wert übernommen und Sie gelangen zurück zur Messung. Der Zuleitungswiderstand bleibt auch bei ausgeschaltetem Gerät gespeichert.

32 GMC-I Messtechnik GmbH

COM mA A

V Tem p



aEb

0025.6



Pt1000

RTD

0000.0



short leads

r00.05



Zuleitungswiderstand eingeben

automatische

RTD

Kompensation

Messbereiche

RTD Pt 100 –200,0  +850,0 C RTD Pt 1000 –150,0  +850,0 C

FUNC

ENTER

ZERO

ESC

ZERO

ESC

FUNC

ENTER

0000.0



Te mp

RTD

FUNC

ENTER

Messungen V/Hz –  – – Temp – – m – A/Hz

GMC-I Messtechnik GmbH 33

Messungen V/Hz –  – – Temp – – m – A/Hz

MEASURE

SETUP

FUNC

ENTER

FUNC

ENTER

FUNC

ENTER

COM mA A

V Tem p



aEb

0V !

0.443

R <

1, 10, 20, 30, 40, 90 

FUNC

ENTER

FUNC

ENTER

R: 300

Messbereich:

000.8



0000.0



RSL

(0,1  ... 310 )

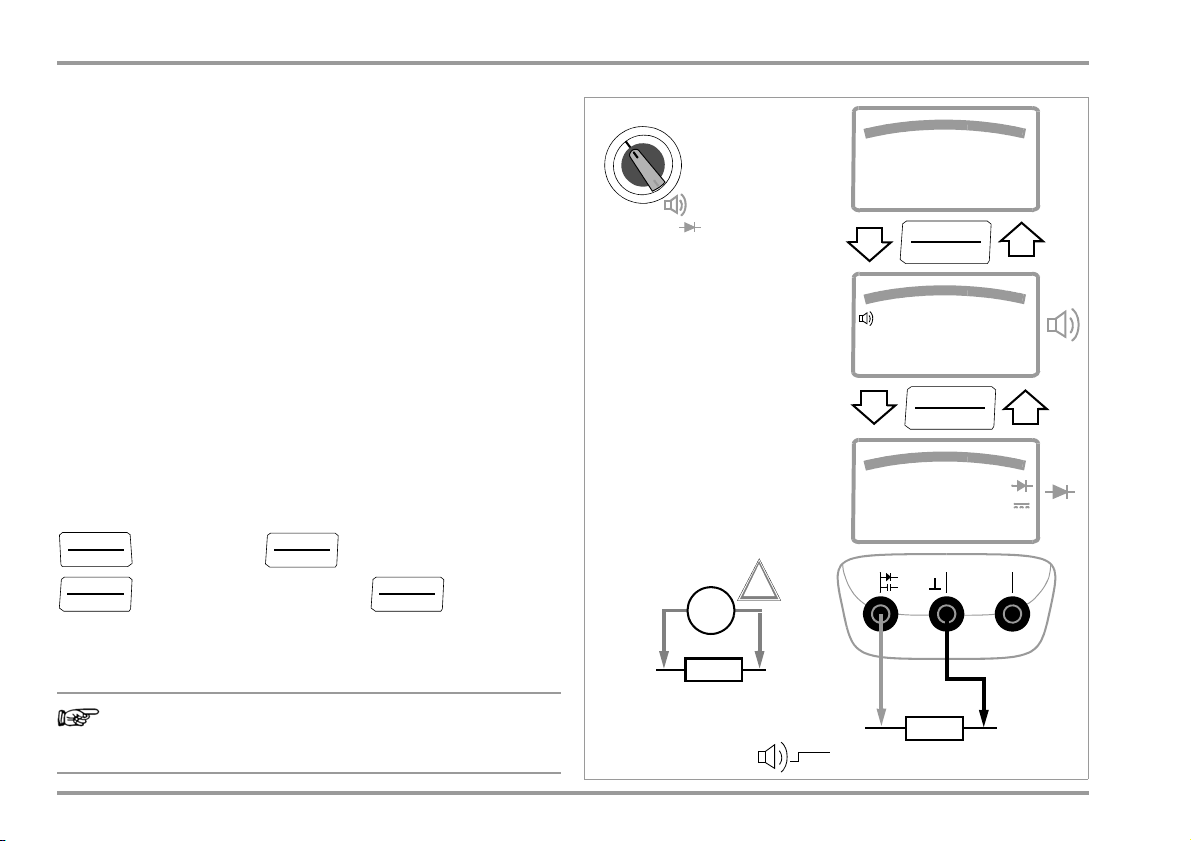

5.4 Durchgangsprüfung

Ð Trennen Sie die Stromversorgung vom Stromkreis des zu mes-

senden Geräts und entladen Sie alle Hochspannungskondensatoren.

Ð Überzeugen Sie sich, dass das Messobjekt spannungsfrei ist.

Fremdspannungen verfälschen das Messergebnis!

Ð Stellen Sie den Drehschalter auf „RSL“ bzw. „ “. Ð Drücken Sie die Multifunktionstaste FUNC | ENTER.

Ein Lautsprechersymbol erscheint in der Anzeige.

Ð Schließen Sie die zu prüfende Durchgangsstelle wie abgebildet

an.

In Abhängigkeit vom eingestellten Grenzwert gibt das Multimeter bei Durchgang bzw. Kurzschluss, d. h. bei einem Wert kleiner als dem Grenzwert, einen Dauerton ab.

Bei offenen Anschlüssen wird „0L “ eingeblendet. Der Grenzwert kann im Menü „SETUP “ eingestellt werden, siehe

auch Kap. 7.4:

 ...  SET rAtE  ...  bEEP

1nFo

1, 10, 20, 30, 40, 90 

(10 = Standardwert/Werkseinstellung)

34 GMC-I Messtechnik GmbH



Messungen V/Hz –  – – Temp – – m – A/Hz

Hinweis

COM mA A

V Tem p



aEb

Durchflussrichtung Sperrrichtung

0V !

0.654 0

bis 5,100 V

Messbereich:

–

0.443

000.8



FUNC

ENTER

5.5 Diodenprüfung mit Konstantstrom 1 mA

Ð Trennen Sie die Stromversorgung vom Stromkreis des zu mes-

senden Geräts und entladen Sie alle Hochspannungskondensatoren.

Ð Überzeugen Sie sich, dass das Messobjekt spannungsfrei ist.

Fremdspannungen verfälschen das Messergebnis! Prüfung die Spannungsfreiheit mithilfe der Gleichspannungsmessung, siehe Kap. 5.1.1.

Ð Stellen Sie den Drehschalter auf „R Ð Betätigen Sie die Taste FUNC | ENTER sooft bis das Diodensym-

bol in der Anzeige erscheint.

Ð Schließen Sie den Prüfling wie abgebildet an.

“ bzw. „ “.

Durchlassrichtung bzw. Kurzschluss

Das Messgerät zeigt die Durchlassspannung in Volt an (Anzeige: 4 Stellen). Solange der Spannungsabfall den max. Anzeigewert von 5,1 V nicht überschreitet, können Sie auch mehrere in Reihe geschaltete Elemente oder auch Referenzdioden mit kleiner Referenzspannung und Z-Dioden prüfen.

Sperrrichtung oder Unterbrechung

Das Messgerät zeigt Überlauf .0L an.

Parallel zur Diode liegende Widerstände und Halbleiterstrecken verfälschen das Messergebnis!

GMC-I Messtechnik GmbH 35

Messungen V/Hz –  – – Temp – – m – A/Hz

Hinweis

Länge (km) =

gemessene Kapazität (nF) Kapazitätswert (nF/km)

5.6 Kapazitätsmessung

Trennen Sie die Stromversorgung vom Stromkreis des zu messen-

den Geräts und entladen Sie alle Hochspannungskondensatoren.

Ð Überzeugen Sie sich, dass das Messobjekt spannungsfrei ist.

Kondensatoren müssen zur Messung immer entladen sein. Fremdspannungen verfälschen das Messergebnis! Prüfung der Spannungsfreiheit mithilfe der Gleichspannungsmessung, siehe Kap. 5.1.1.

Ð Stellen Sie den Drehschalter auf „ “. Ð Schließen Sie den (entladenen!) Prüfling über Messleitungen an

die Buchsen wie abgebildet an.

Polarisierte Kondensatoren sind mit dem „–“ Pol an der Buchse „“ anzuschließen. Parallel zum Kondensator liegende Widerstände und Halbleiterstrecken verfälschen das Messergebnis! Bei Kurzschluss an den Buchsen wird „OL“ angezeigt.

Diese Funktion ist insbesondere für die Messung von Bauteilen zu verwenden. In Telekommunikationsanlagen empfiehlt sich die spezielle Kapazitätsmessung, siehe Kap. 6.4

5.6.1 Kabellängenmessung m

Im Kabellängenmodus berechnet das Gerät die Länge als eine Funktion des vom Benutzer eingegebenen Kapazitätswertes:

Vorbereitung und Durchführung wie bei der Kapazitätsmessung. Ð Drücken Sie hier die Multifunktionstaste FUNC | ENTER.

„k“ und „m“ erscheinen für km Länge statt „F“ in der Anzeige.

Zum Einstellen des Skalierungsfaktors „CAP“ (kapazitiver Leitungsbelag) für die Kabellängenmessung, siehe Kap. 7.4.

Bei der Ermittlung der Kabellängen ist darauf zu achten, dass die Kabelparameter (z. B. Querschnitt) identisch sind. Unterschiedliche Kabelparameter, z. B. bei zusammengesetzten Kabeln unterschiedlichen Kabeltyps oder Querschnitts, verfälschen das Messergebnis.

Diese Funktion ist insbesondere für die Messung von Bauteilen zu verwenden. In Telekommunikationsanlagen empfiehlt sich die spezielle Kabellängenmessung, siehe Kap. 6.4.1

36 GMC-I Messtechnik GmbH

COM mA A

V Tem p



aEb

0V !

10.38

–



Messbereich: 10 pF ... 300 F

3,100 km / 31,000 km

Messbereiche:

COM mA A

V Tem p



aEb

15.00

FUNC

ENTER

5 Bereiche: 30 nF / 300 nF/

3 F / 30 F / 300 F

Messungen V/Hz –  – – Temp – – m – A/Hz

GMC-I Messtechnik GmbH 37

Messungen V/Hz –  – – Temp – – m – A/Hz

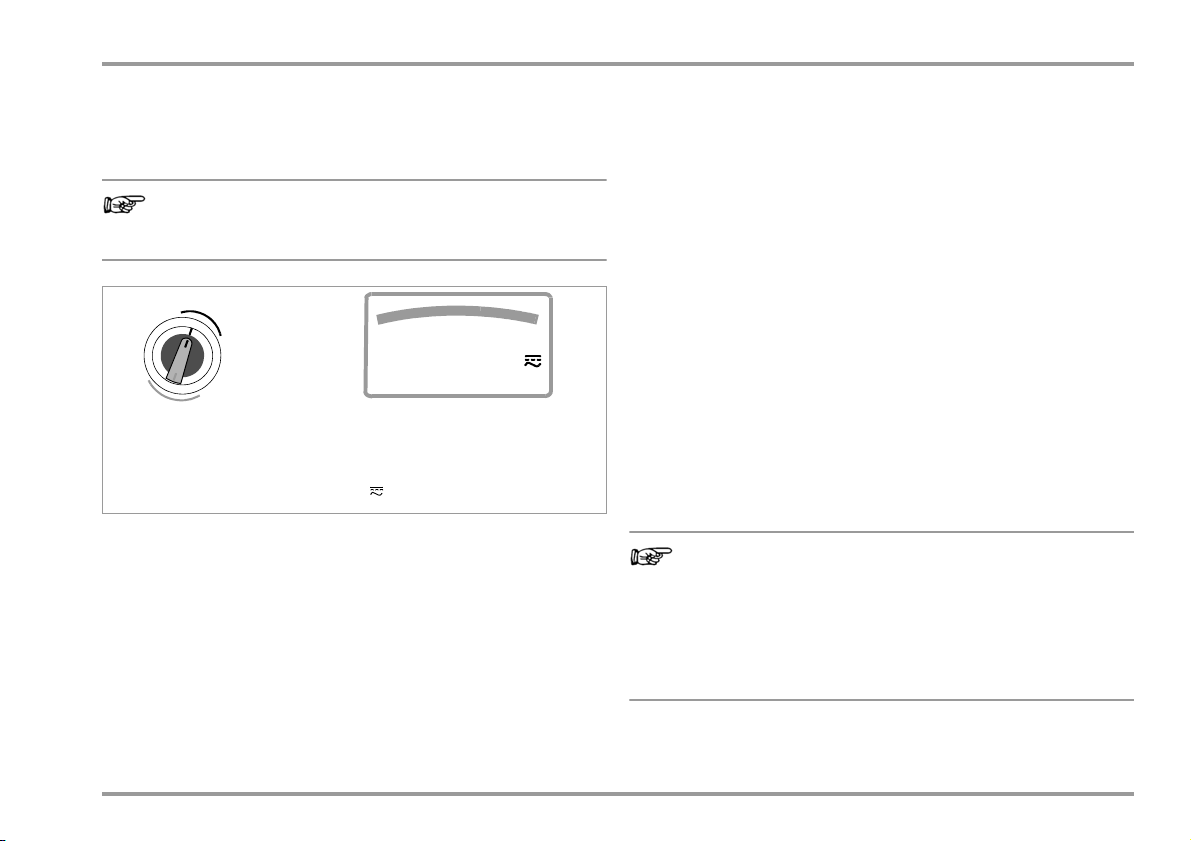

5.7 Strommessung Hinweise zur Strommessung

• Betreiben Sie das Multimeter nur mit eingelegten Batterien oder Ak-

kus. Gefährliche Ströme werden sonst nicht signalisiert und Ihr Gerät kann beschädigt werden.

• Bauen Sie den Messkreis mechanisch fest auf und sichern Sie ihn gegen zufälliges Öffnen. Legen Sie die Leiterquerschnitte und Verbindungsstellen so aus, dass sie sich nicht unzulässig erwärmen.

• Bei Strömen größer 1,2 A warnt Sie ein Dauerton.

• Der Eingang der Strommessbereiche ist mit einer Schmelzsicherung ausgerüstet. Die maximal zulässige Spannung des Messstromkreises (= Nennspannung der Sicherung) beträgt 600 V AC/DC. Achten Sie unbedingt darauf, dass Sie nur die vorgeschriebene Sicherung einsetzen! Die Sicherung muss ein Mindestab- schaltvermögen von 10 kA haben.

• Wenn im aktiven Strommessbereich die Sicherung defekt ist, wird „FUSE “ auf der Digitalanzeige eingeblendet, gleichzeitig ertönt ein Signalton im geschalteten Strommessbereich.

• Beseitigen Sie nach dem Ansprechen der Sicherung zuerst die Überlastursache bevor Sie das Gerät wieder betriebsbereit machen!

• Der Austausch der Sicherungen ist im Kap. 10.3 beschrieben.

38 GMC-I Messtechnik GmbH

5.7.1 Gleich- und Mischstrommessung direkt A DC und A (DC+AC)

COM mA A

V Tem p



aEb

003.50

TRMS

0,1 A . . . 1,1 A

3 A . . . 1,1 A

5 Bereiche:

300 A / 3 mA / 30 mA / 300 mA / 1 A

88.8.8.8

I > 1,2 A

Strom Current

Messbereiche:

Strommessung nur mit eingelegten Batterien !

FUNC

ENTER

Ð Schalten Sie zuerst die Stromversorgung zum Messkreis bzw.

Ð Stellen Sie den Drehschalter entsprechend dem zu messen-

Ð Wählen Sie die, der Messgröße entsprechende, Stromart je-

Ð Schließen Sie das Messgerät sicher (ohne Übergangswider-

Ð Schalten Sie die Stromversorgung des Schaltkreises wieder

Ð Lesen Sie die Anzeige ab. Notieren Sie den Messwert, falls Sie

Ð Schalten Sie die Stromversorgung zum Messkreis bzw. zum

Ð Entfernen Sie die Messspitzen von der Messstelle und stellen

zum Verbraucher ab (1) und entladen Sie, sofern vorhanden, alle Kondensatoren.

den Strom auf A bzw. A .

weils durch kurzes Drücken der Multifunktionstaste FUNC | EN- TER. Bei jedem Drücken der Taste wird abwechselnd zwischen A DC oder A (DC + AC) tung durch einen Signalton quittiert. Die eingeschaltete Stromart zeigt die Symbole DC oder (DC+AC)

stand), wie abgebildet, in Reihe zum Verbraucher an (2).

ein (3).

nicht im Betriebsmodus Speichern oder Senden sind.

Verbraucher wieder ab (1) und entladen Sie, sofern vorhanden, alle Kondensatoren.

Sie den Normalzustand des Messkreises wieder her.

umgeschaltet und die Umschal-

TRMS

auf der LCD an.

TRMS

Messungen V/Hz –  – – Temp – – m – A/Hz

GMC-I Messtechnik GmbH 39

Messungen V/Hz –  – – Temp – – m – A/Hz

COM mA A

V Tem p



aEb

003.50

TRMS

0050.1

88.8.8.8

I > 1,2 A

Strommessung nur mit eingelegten Batterien !

Strom

FUNC

ENTER

Messbereiche:

Hz: 1 Hz . . . 31 kHz

A ~:

3 A . . . 1,1 A

5 Bereiche:

300 A / 3 mA / 30 mA / 300 mA / 1 A

3 Bereiche:

300 Hz / 3 kHz / 30 kHz

5.7.2 Wechselstrom- und Frequenzmessung direkt A AC und Hz

Ð Schalten Sie zuerst die Stromversorgung zum Messkreis bzw.

zum Verbraucher ab (1) und entladen Sie, sofern vorhanden, alle Kondensatoren.

Ð Stellen Sie den Drehschalter entsprechend dem zu messen-

den Strom bzw. der zu messenden Frequenz auf A~ bzw. Hz.

Ð Wählen Sie die gewünschte Messgröße jeweils durch kurzes

Drücken der Multifunktionstaste FUNC | ENTER. Bei jedem Drücken der Taste wird abwechselnd zwischen AC umgeschaltet und die Umschaltung durch einen Signalton quittiert.

Ð Schließen Sie das Messgerät sicher (ohne Übergangswider-

stand), wie abgebildet, in Reihe zum Verbraucher an.

Ð Schalten Sie die Stromversorgung des Schaltkreises wieder

ein (3).

Ð Lesen Sie die Anzeige ab. Notieren Sie den Messwert, falls Sie

nicht im Betriebsmodus Speichern oder Senden sind.

Ð Schalten Sie die Stromversorgung zum Messkreis bzw. zum

Verbraucher wieder ab (1) und entladen Sie, sofern vorhanden, alle Kondensatoren.

Ð Entfernen Sie die Messspitzen von der Messstelle und stellen

Sie den Normalzustand des Messkreises wieder her.

TRMS

bzw. Hz

40 GMC-I Messtechnik GmbH

MEASURE

SETUP

FUNC

ENTER

FUNC

ENTER

FUNC

ENTER

COM mA A

V Tem p



aEb

Strom

0035.0

1:1000

0035.0

1:1000

TRMS

FUNC

ENTER

Ri ~ 9 M



MEASURE

SETUP

...  SET ...  CL IP

FUNC

ENTER

FUNC

ENTER

 0ff

Messbereiche: mA/A: siehe Tabelle

5.7.3 Gleich- und Mischstrommessung mit Zangenstromsensor A DC und A (DC+AC)

Wandlerausgang Spannung/Strom

Bei Anschluss eines Zangenstromsensors an das Multimeter (V-Eingang) werden sämtliche Stromanzeigen entsprechend dem eingestellten Übersetzungsverhältnis mit dem richtigen Wert dargestellt. Voraussetzung hierfür ist, dass der Stromsensor mindestens eins der u. a. Übersetzungsverhältnisse hat und dies im folgenden Menü zuvor eingestellt wird (Cl ip 0FF), siehe auch Kap. 7.4.

Einstellmenü Stromzange

 ...  SET rAtE  ...  CL IP

1nFo

Messungen V/Hz –  – – Temp – – m – A/Hz

0ff/1 / 10/100/1000

Übersetzungsverhältnis

CL IP

1:1

1mV/1mA

1:10

1mV/10mA

1:100

1mV/100mA

1:1000

1 mV/1 A

Die maximal zulässige Betriebsspannung ist die Nennspannung des Stromwandlers. wertes den zusätzlichen Fehler durch den Zangenstromsensor.

(Standardwert/Werkeinstellung: Cl ip = 0ff = Spannungsanzeige)

GMC-I Messtechnik GmbH 41

Messbereiche Zangentyp

300 mV 3 V 30 V

300,0 mA 3,000 A 30,00 A WZ12C

3,000 A 30,00 A 300,0 A

30,00 A 300,0 A 3.000 kA

300,0 A 3.000 kA 30.00 kA

Berücksichtigen Sie beim Ablesen des Mess-



WZ12B, Z201A/B, METRAFLEX

Z202A/B, METRAFLEX

Z202A/B, Z203A/B, WZ12C, METRAFLEX

Messungen V/Hz –  – – Temp – – m – A/Hz

MEASURE

SETUP

FUNC

ENTER

FUNC

ENTER

FUNC

ENTER

0035.0

TRMS

1:1000

0050.1

1:1000

FUNC

ENTER

COM mA A

V Tem p



aEb

Strom

Ri ~ 9 M



Messbereiche:

Hz: 1 Hz . . . 31 kHz

MEASURE

SETUP

...  SET ...  CL IP

FUNC

ENTER

FUNC

ENTER

 0ff

mA/A: siehe Tabelle

3 Bereiche:

300 Hz / 3 kHz / 30 kHz

5.7.4 Wechselstrommessung mit Zangenstromsensor A AC und Hz Wandlerausgang Spannung/Strom

Einstellmenü Stromzange

1nFo

0ff/1 / 10/100/1000

Übersetzungsverhältnis

CL IP

1:1

1mV/1mA

1:10

1mV/10mA

1:100

1mV/100mA

1:1000

1 mV/1 A

Die maximal zulässige Betriebsspannung ist die Nennspannung des Stromwandlers. wertes den zusätzlichen Fehler durch den Zangenstromsensor.

(Standardwert/Werkeinstellung: Cl ip = 0ff = Spannungsanzeige)

42 GMC-I Messtechnik GmbH

 ...  SET rAtE  ...  CL IP



Messbereiche Zangentyp

300 mV 3 V 30 V

300,0 mA 3,000 A 30,00 A WZ12C

3,000 A 30,00 A 300,0 A

30,00 A 300,0 A 3.000 kA

300,0 A 3.000 kA 30.00 kA

Berücksichtigen Sie beim Ablesen des Mess-

WZ12B, Z201A/B, METRAFLEX

Z202A/B, METRAFLEX

Z202A/B, Z203A/B, WZ12C, METRAFLEX

Messungen V/Hz –  – – Temp – – m – A/Hz

GMC-I Messtechnik GmbH 43

Messungen RSL – M

Hinweis

MEASURE

SETUP

FUNC

ENTER

FUNC

ENTER

FUNC

ENTER

COM mA A

V Tem p



aEb

0V !

00.000



000.8



RSL: 300 /3 k

Messbereiche:

FUNC

ENTER

RSL > 100, 200 , 2 ... 3 k, OL

0.443

FUNC

ENTER

RSL

(0,1  ... 3,1 k)

@10 V/100 V – CAP Schalterstellungen (a-b) (a-E) (b-E)

ISO

6 Messungen an symmetrischen Kupferkabelanlagen

6.1 Schleifenwiderstandsmessung „RSL“ mit Konstantstrom 2 mA

Ð Trennen Sie die Stromversorgung vom Stromkreis des zu mes-

senden Geräts und entladen Sie alle Hochspannungskondensatoren.

Ð Überzeugen Sie sich, dass das Messobjekt spannungsfrei ist.

Fremdspannungen verfälschen das Messergebnis!

Ð Stellen Sie den Drehschalter auf R

RSL erscheint in der Anzeige.

Ð Schließen Sie die zu prüfende Messstelle wie abgebildet an.

In Abhängigkeit vom eingestellten Grenzwert/Schwelle gibt das Multimeter oberhalb dieses Wertes einen Dauerton ab.

Bei offenen Anschlüssen wird „0L “ eingeblendet. Der Grenzwert kann im Menü „SETUP “ eingestellt werden, siehe

auch Kap. 7.4:

1nFo  ...  SET rAtE  ...  r_sl

> 100, 200 , 2 ... 3 k, 0L 

(2 = Standardwert/Werkseinstellung)

Diese Messung ist im Besonderen für die Messung an Kupferkabelanlagen vorgesehen.

44 GMC-I Messtechnik GmbH

Messungen RSL – M

Hinweis

a-b

a-E

b-E

M

ISO

@10V/100V

ISO

Fremdspannungserkennung

000.0

ISO

TRMS

ISO

100V

6,0 V110,0 V

Messbereich:

@10 V/100 V – CAP Schalterstellungen (a-b) (a-E) (b-E)

ISO

6.2 Feststellen von Fremdspannung

Ð Stellen Sie den Drehschalter nacheinander auf „a-b, a-E und b-

E“, um eine eventuell vorhandene Fremdspannung bei allen drei Leitungspaaren angezeigt zu bekommen.

Isolationswiderstände dürfen nur an spannungsfreien Objekten gemessen werden.

6.3 Isolationswiderstandsmessung

an Telekommunikationseinrichtungen – Funktion M

ISO

Für Messungen an symmetrischen Kupferkabelanlagen mit zwei Leitungen und Schirmung sind 3 Buchsen a, b und E vorhanden. Durch Umschalten des Drehschalters kann ausgewählt werden, ob die Isolationsprüfung zwischen a-b, a-E oder b-E durchgeführt werden soll.

Eine einadrige Unterbrechung bzw. die Berührung mit einer unbeschalteten Ader (kapazitive Unsymmetrie) kann durch schnelles Wechseln mit der Taste POL / U

ISO erkannt werden.

Bei einer guten Leitung muss der Bargraph in den Schalterstellungen a-E und b-E gleich groß sein (nur bei unbeschalteten Leitungen!).

langes Kabel – großer Bargraph kurzes Kabel – kleiner Bargraph Die Gesamtlänge eines Bargraphen entspricht einer Kapazität von

50 nF  100 nF.

Isolationswiderstandsmessung bei 10 V Prüfspannung

Bei 30 M endet der Messbereich der Digitalanzeige. Werte oberhalb werden als OL eingeblendet. Der Bargraph dagegen dient als Trendanzeige und zeigt darüber hinaus Werte bis 100 M, jedoch ohne spezifizierte Genauigkeit an.

GMC-I Messtechnik GmbH 45

Messungen RSL – M

Hinweis

COM mA A

V Tem p



aEb

00.00



Messleitungen kurzschliessen

a a

b E

0V !

ab aE

MAN / AUTO

DATA /MIN/MAX

000.0

ISO

TRMS

ISO

10 V

000.0

ISO

TRMS

ISO

100 V

sign

Signatur

TRMS

a-b

a-E

b-E

M

ISO

@10V/100V

ISO

MAN / AUTO

DATA /MIN/MAX

MAN / AUTO

DATA/MIN/MAX

@10 V/100 V – CAP Schalterstellungen (a-b) (a-E) (b-E)

ISO

6.3.1 Anschluss der Messleitungen

Überprüfen der Messleitungen

Vor der Isolationsmessung sollte in der Schalterstellung  oder durch Kurzschließen der Messleitungen an den Prüfspitzen überprüft werden, ob das Gerät nahezu null  anzeigt. Hierdurch kann ein falscher Anschluss vermieden oder eine Unterbrechung bei den Messleitungen festgestellt werden.

Ð Kabelanschluss:

Schließen Sie die Messleitungen an die Buchsen a, b und E an.

6.3.2 Wahl der Prüfspannung oder galvanische Signatur

In der Betriebsart Fremdspannungserkennung können Sie die Prüfspannungen 10 V oder 100 V über die Tasten

 oder  aus-

wählen. Die gewählte Prüfspannung wird als Segment oberhalb der Digitalanzeige, die Betriebsart Signaturerkennung wird als Digitalanzeige eingeblendet.

46 GMC-I Messtechnik GmbH

Messungen RSL – M

Achtung Hochspannung!

000.00



a-b

a-E

b-E

M

ISO

@10V/100V

ISO

a-b

FUNC

ENTER

ISO ON

/ OFF

ZERO

ESC

POL / U

ISO

FUNC

ENTER

ISO ON

/ OFF

a-E

FUNC

ENTER

ISO ON

/ OFF

ZERO

ESC

POL / U

ISO

FUNC

ENTER

ISO ON

/ OFF

b-E

FUNC

ENTER

ISO ON

/ OFF

ZERO

ESC

POL / U

ISO

FUNC

ENTER

ISO ON

/ OFF

ISO

000.0

ISO

FUNC

ENTER

+–

a a

b E

–

0V !

Umpolen

Entladen

Prüfspannung

aufschalten

TRMS

100V

ISO 100V

@10 V/100 V – CAP Schalterstellungen (a-b) (a-E) (b-E)

ISO

6.3.3 Durchführung der Isolationsmessung

GMC-I Messtechnik GmbH 47

Berühren Sie nicht die leitenden Enden der Prüfspitzen

Gerät zur Messung von Isolationswiderständen eingeschaltet ist. Stecken S Messleitungen ein, denn frei liegende Messspitzen bzw. Leitungsenden bedeuten Berührungsgefahr. Es kann ein Strom von 1,5 mA (im Messgerät begrenzt) über Ihren Körper fließen, der zwar keine lebensgefährlichen Werte erreicht, der elektrische Schlag ist jedoch spürbar. Messen Sie an einem kapazitiven Prüfobjekt, z. B. an einem Kabel, so kann sich dieses bis auf ca. 120 V aufladen. Das Berühren des Prüflings nach dem Messen ist in diesem Fall lebensgefährlich!

Ð Einschalten der Isolationswiderstandsmessung:

Drücken Sie kurz die Taste U Die Segmente ISO und die gewählte Prüfspannung blinken. Der Isolationswiderstand des aktuell gewählten Leitungspaares wird angezeigt (Analoganzeige ist logarithmisch).

Ð Umpolen der zu prüfenden Leitung:

– normales Umpolen:

Halten Sie die Taste POL / UISO gedrückt.

– schnelles Umpolen:

Drücken Sie die Taste POL / UISO in kurzen Intervallen. In der Anzeige erscheint „bAL.C“ (ballistische Kapazität) für relative Kabellängenermittlung. Nach ca. 2 s Nichttasten schaltet das Gerät in die normale Isolationsmessung zurück.

Ð Schalten Sie nacheinander auf „M

M

ISO

ie möglichst nur die für die Prüfung benötigten

ISO ON / OFF.

_a-b, M

_b-E“, um die gewünschten Prüfungen durchzuführen.

ISO

, wenn das

_a-E oder

ISO

Messungen RSL – M

Hinweis

Achtung!

Hinweis

@10 V/100 V – CAP Schalterstellungen (a-b) (a-E) (b-E)

ISO

Bei der Isolationswiderstandsmessung ist die Messbereichsautomatik aktiv.

Ist bei der manuellen Messbereichswahl (siehe Kap. 4.1.2) der Messwert kleiner als 10% des Messbereichs, wird u r (under range) angezeigt. Über die Cursortaste

 sollten Sie dann den

nächstkleineren Messbereich wählen.

Automatisches Erkennen von Fremdspannung während der Isolationsmessung (nur im AUTORANGE Mode)

Erkennt das Gerät während der Isolationsmessung eine Fremd-

 U

spannung > 15 V AC oder > 25 V DC (Bedingung: U

fremd

ISO

, Riq <

100 k) so wird auf dem LCD-Anzeigefeld kurzzeitig „Error“ für Fehler eingeblendet. Anschließend wird automatisch auf Spannungsmessung umgeschaltet und die aktuell gemessene Spannung angezeigt.

Bei Anzeige von „Error“ liegt vermutlich eine große kapazitive Aufladung der Leitung (des Prüflings) vor. Abhilfe: Schließen Sie die Leitung (den Prüfling) a-b, a-E und b-E kurz. Wiederholen Sie anschließend die Messung.

6.3.4 Beenden der Messung und Entladung

Ð Drücken Sie kurz die Taste UISO ON / OFF. Nach Beenden der Messung wird eine eventuell noch vorhandene

Restspannung angezeigt, die durch Leitungskapazitäten bedingt sein



kann. Der Innenwiderstand von 120 k

des Gerätes entfernt die Ladungen schnell. Der Kontakt zum Objekt muss weiterhin bestehen. Das Absinken der Spannung können Sie direkt im LCD-Anzeigefeld verfolgen.

Trennen Sie den Anschluss erst, wenn die Spannung < 25 V ist!

Bei der automatischen Fremdspannungserkennung führt eine polaritätsabhängige Totzone zu Fehlmessungen. Diese Totzone liegt zwischen 60 V und 135 V DC AC

Sinus

eff

des Gerätes stark belastet. Schalten Sie daher die Isolationswiderstandsmessung in den Messpausen ab. Verwenden Sie ausschließlich Alkali-Mangan-Zellen nach IEC 6 LR61.

(physikalisches Problem: bei einer Fremdspannung, die vom Betrag her der Messspannung entspricht, neutralisieren sich

Bei der Isolationswiderstandsmessung werden die Batterien

beide Spannungen).

Auf die Isolationsmessung kann so lange nicht manuell umgeschaltet werden, wie Spannung an den Messklemmen anliegt.

Liegt keine Fremdspannung mehr an, kann die M

-Messung

ISO

über erneutes Drücken der Taste UISO ON / OFF gestartet werden. Liegt eine Spannung größer als 110 V DC AC an, so wird diese akus-

Die Schalterstellungen a-b, a-E und b-E stehen ausschließlich für Fremdspannungserkennung bis 110 V während der Isolationswiderstandsmessung zur Verfügung. Führen Sie die Spannungsmessungen nur in der Schalterstellung V , V oder V durch. Die Funktionen DATA/ MIN/MAX/ZERO sind hier nicht verfügbar.

tisch durch einen Intervallton und optisch durch „UHI“ signalisiert.

48 GMC-I Messtechnik GmbH

Messungen RSL – M

Hinweis

Länge (km) =

gemessene Kapazität (nF) Kapazitätswert (nF/km)

@10 V/100 V – CAP Schalterstellungen (a-b) (a-E) (b-E)

ISO

6.4 Störfeste Kapazitätsmessung an Telekommunikationsanlagen – Funktion CAP

Für Messungen an symmetrischen Kupferkabelanlagen mit zwei Leitungen und Schirmung sind 3 Buchsen a, b und E vorhanden. Durch Umschalten des Drehschalters kann ausgewählt werden, ob die Kapazitätsprüfung zwischen a-b, a-E oder b-E durchgeführt werden soll.

Im Vergleich zur Kapazitätsmessung der Schalterstellung , wird mit dieser Kapazitäts-Messmethode der Messwert nur im geringen Maße durch Netzeinstrahlung bzw. parallelen Widerstand beeinflusst.

Ð Schließen Sie die Messleitungen an die Buchsen a, b und E an

Stellen Sie den Drehschalter nacheinander auf „a-b, a-E und b-E“, um eine eventuell vorhandene Fremdspannung bei allen drei Leitungspaaren angezeigt zu bekommen, siehe auch Kap. 6.2.

Ð Drücken Sie ZERO | ESC. Die Anzeige wechselt von V nach F. Ein

zweifacher Signalton begleitet den Wechsel.

Messen Sie nacheinander die Kapazität in den 3 Schalterstellungen.

Ð Durch erneutes Drücken von ZERO | ESC schalten Sie zurück zur

Fremdspannungserkennung.

Bei Kurzschluss an den Buchsen wird „000.0 nF“ angezeigt.

können diese Töne bedämpft werden, sodass eine Messung möglich ist. Dabei ist die Kapazität des Messadapters SM100 von 100 nF im Messwert zu berücksichtigen.

6.4.1 Kabellängenmessung m

Im Kabellängenmodus berechnet das Gerät die Länge als eine Funktion des vom Benutzer eingegebenen Kapazitätswertes:

Ð Schließen Sie die Messleitungen an die Buchsen a, b und E an Ð Stellen Sie den Drehschalter nacheinander auf „a-b, a-E und b-

E“, um eine eventuell vorhandene Fremdspannung bei allen drei Leitungspaaren angezeigt zu bekommen.

Ð Drücken Sie ZERO | ESC. Die Anzeige wechselt von V nach F. Ð Drücken Sie hier die Multifunktionstaste FUNC | ENTER.

„k“ und „m“ erscheinen für km Länge statt „F“ in der Anzeige.

Ð Messen Sie nacheinander die Kabellänge in den 3 Schalter-

stellungen.

Ð Durch erneutes Drücken von FUNC | ENTER schalten Sie zurück

zur Kapazitätsmessung.

Zum Einstellen des Skalierungsfaktors „CAP“ (kapazitiver Leitungsbelag) für die Kabellängenmessung, siehe Kap. 7.4.

Sollte am kundenseitigen Kabelende ein eingeschaltetes DSL-Modem/Router angeschaltet sein, welches dann Handshaketöne sendet, wird bei kurzen Leitungen (bis ungefähr 500 m) die Messung wegen des hohen Pegels der Töne gestört. Durch Aufstecken des Signaturmessadapters

GMC-I Messtechnik GmbH 49

Messungen RSL – M

0V !

10.38

–



Messbereich: 1 nF ... 11 F

3,100 km / 31,000 km

Messbereiche:

15.00

FUNC

ENTER

3 Bereiche: 300 nF/ 3 F / 10 F

a-b

a-E

b-E

CAP

ISO

COM mA A

V Tem p



aEb

ZERO

ESC

000.0

a a b

b E E

Anzeige bei Kurzschluss:

000.0

ISO

TRMS

ISO 100V

POL / U

ISO

CAP

(a-b)

COM mA A

V Tem p



aEb

(a-E) (b-E)

DSL

Modem

Router

SM100

100 nF

Hinweis zum Einsatz des Signaturmessadapters SM100 siehe Seite zuvor!

@10 V/100 V – CAP Schalterstellungen (a-b) (a-E) (b-E)

ISO

50 GMC-I Messtechnik GmbH

Messungen RSL – M

C1 U1 U2 R1U1

470n 6.8V 100k6.8V

@10 V/100 V – CAP Schalterstellungen (a-b) (a-E) (b-E)

ISO

6.5 Galvanische Signaturerkennung in der Schalterstellung a-b

Messfunktion zur Erkennung einer galvanischen Signatur, welche in der Anschlussleitung eines DSL-Modems/Routers enthalten sein kann.

Steht nun ein Wert von etwa +60 bis +200% im Display, so ist eine Signatur vorhanden, bei einem Wert bis +20% ist keine Signatur vorhanden. Da sich anhand dieses Werts entscheiden lässt, ob eine Signatur vorhanden ist oder nicht, wird dieser im Folgenden als Entscheidungswert bezeichnet.

Bei der Berechnung des Entscheidungswerts geht der zuletzt gemessene Einflusswert ein: Daher ist es wichtig, dass der Einflusswert stabil ist und innerhalb des gültigen Bereichs – 50% bis +30% bleibt! Außerhalb dieses Bereichs blinkt die Anzeige.

Elektrisches Schaltbild einer DSL-Signatur

Hinweise Voraussetzungen für die Anwendung der Signaturmessung

Ð Stellen Sie den Drehschalter in die Stellung„a-b“, um eine

eventuell vorhandene Fremdspannung angezeigt zu bekommen.

Parallelwiderstand > 200 k, Parallelkapazität < 1 μF, Brummspannung < 4 Vss 50 Hz und ausschließlich hochohmige DC-Spannung

Ð Wählen Sie die Funktion Signaturerkennung „Sign“ über die

Tasten  oder  aus.

Ð Starten Sie die Messung über die Taste FUNC | ENTER.

Passiver Prüfabschluss zwischen a und b

Ein passiver Prüfabschluss führt zu einer Abweichung < 10% bei beiden Werten, und ist daher bei der Signaturerkennung vernach-

Nun wird mit einer Spannung unterhalb der Durchlassspannung

lässigbar.

der Z-Dioden gemessen: Daher wird „Lo V“ so lange im Display dargestellt, bis der erste Messwert im Bereich 300% angezeigt wird. Da die Messspannung kleiner ist als die Schwellspannung der Z-Dioden der Signatur, werden hier nur parasitäre Einflüsse angezeigt: Daher wird dieser Wert im Folgenden als Einflusswert bezeichnet.

Wenn der Einflusswert stabil steht, kann durch Gedrückthalten

Signatur am Ausgang eines DSL-Splitters

Ist die Signatur am DSL-Ausgang eines DSL-Splitters angebracht (Betrieb nach Annex B), so wird sie wegen des Hochpassfilters im Splitter nicht erkannt. Ist sie fälschlicherweise an der F-Buchse (Tiefpass) angesteckt, wird die Signatur trotzdem erkannt.

der Taste ZERO | ESC auf eine hohe Messspannung umgeschaltet werden: Dies wird durch die Anzeige von „Hi V“ im Display signalisiert.

GMC-I Messtechnik GmbH 51

Messungen RSL – M

@10 V/100 V – CAP Schalterstellungen (a-b) (a-E) (b-E)

ISO

NTBA angeschlossen

Ist ein NTBA angeschlossen, so kann nicht gemessen werden, da der Eingangskreis des NTBA eine Erkennung verhindert (Einflusswert = –OL).

DSL-Modem aktiv

Ist ein DSL-Modem aktiv und die Anschlussleitung sehr kurz, < 500 m, muss zur Dämpfung der DSL-Signale (Handshake-Signale) ein SM100-Signaturadapter aufgesteckt werden. Der Adapter SM100 dämpft die Handshaketöne, sodass eine Messung möglich wird.

Dieser Adapter muss aber für alle anderen Messungen und Prüfungen vom Gerät entfernt werden, ausgenommen ist die zuvor beschriebenen Kapazitätsmessung mit angeschlossenem DSLModem/Router siehe Kap. 6.4.

52 GMC-I Messtechnik GmbH

sign

a-b

M

ISO

@10V/100V

ISO

000.0

ISO

FUNC

ENTER

TRMS

ISO

TRMS

MAN / AUTO

DATA/MIN/MAX

ZERO

ESC

010

100

halten

100 V

loslassen

10 V / 100 V / SiGn

* Prozentwerte blinken

Signatur Entscheidungswert

vorhanden ca. +60% ... + 200%

nicht vorhanden* < +20%

300%

+60% ... 200%

Einflusswert (gültiger Bereich: –50 ... + 30 %)

Halten bis der Messwert

stabil angezeigt wird. Sollte der Wert schwanken, dann den Signatur-

adapter SM100

aufstecken.

20% 60% 200% 300%

–300%

–50%

30%

300%

Entscheidungswert (hi)

Einflüsse zu groß

Isolationswiderstand niedrig

Brummspannung oder Parallelkapazität vorhanden

Signatur nicht vorhanden

Isolationswiderstand zu klein

undefiniert

Messungen RSL – M

@10 V/100 V – CAP Schalterstellungen (a-b) (a-E) (b-E)

ISO

GMC-I Messtechnik GmbH 53

Geräte- und Messparameter

MEASURE

SETUP

FUNC

ENTER

FUNC

ENTER

FUNC

ENTER

FUNC

ENTER

7 Geräte- und Messparameter

Die Betriebsart „SETUP “ (Menümodus) Ihres Gerätes ermöglicht die Einstellung von Betriebs- und Messparametern, den Abruf von Informationen sowie die Aktivierung der Schnittstelle.

Ð Sie gelangen in den Menümodus, indem Sie die Taste

MEASURE | SETUPdrücken, sofern Ihr Gerät bereits eingeschaltet und in der Betriebsart „Messen“ (Messmodus) ist. „1nFo “ erscheint in der Anzeige.

Ð Durch wiederholtes Betätigen der Taste

(in beliebiger Richtung) gelangen Sie zu den Hauptmenüs „SET “ und „tEMP “ (zusätzlich „SEnd “ und „StorE “) und wieder zurück nach „InFo “.

Ð Sie gelangen nach Anwahl des gewünschten Hauptmenüs

in das zugehörige Untermenü durch Betätigen von FUNC | EN- TER.

Ð Durch wiederholtes Betätigen der Taste  wählen Sie den

gewünschten Parameter aus.

Ð Um den Parameter zu prüfen oder zu verändern

bestätigen Sie diesen mit FUNC | ENTER.

Ð Mit den Tasten

Mit den Tasten

  gelangen Sie an die Eingabeposition.  stellen Sie den Wert ein.

Ð Nur durch FUNC | ENTER wird die Änderung übernommen. Ð Mit ZERO | ESC gelangen Sie ohne Änderung zurück

ins Untermenü, nach nochmaligem Drücken von ZERO | ESC ins Hauptmenü u.s.w.

Ð Sie erreichen den Messmodus aus jeder Menüebene,

indem Sie die Taste FUNC | ENTER drücken.

 

Nach wiederholtem Drücken von MEASURE | SETUP (ohne das Multimeter zuvor auszuschalten) gelangen Sie aus dem Messmodus immer zurück zum zuletzt gewählten Menü oder Parameter.

Beispiel: Einstellen der Uhrzeit

1nFo  ...  set rAte  ...  t iME

10:24 (hh:mm)

 

Einstellen von Stunden und Minuten:

   Ziffern einstellen, die Eingabeposition blinkt;

hiermit gelangen Sie zur gewünschten Eingabeposition.

zum schnellen Ändern der Ziffern:

Taste gedrückt halten. nach Bestätigen der Eingabe wird die Uhrzeit übernommen.

54 GMC-I Messtechnik GmbH

7.1 Pfade zu den Parametern 7.2 Liste sämtlicher Parameter

bAtt

uers ion

dAtE

t iME

0CCvP

1nFo

tEMPSEnd SET StorE

StArt StoP

000.0 CLEAr StArt StoP

Untermenüs/Parameter 

rAtE

0..d iSP A.d iSP CL iP APoFF v_1so Cap r _sl bEEP irStb Addr dAtE t iME

C F

Hauptmenüs 

abfragen einstellen einstellen einstellen einstellen

FUNC

ENTER

FUNC

ENTER

FUNC

ENTER

FUNC

ENTER

FUNC

ENTER

01nfo

MEASURE

SETUP

020.00

TRMS

bestätigen

FUNC

ENTER

bestätigen

FUNC

ENTER

bestätigen

FUNC

ENTER

bestätigen

FUNC

ENTER

GMC-I Messtechnik GmbH 55

Geräte- und Messparameter

Parameter

0.d iSP 56: 0.diSP – Führende Nullen ein-/ausblenden Addr A.d iSP 57: A.diSP – Analoganzeige: Darstellungsarten wählen APoFF bAtt bEEP Cap CLEAr CL IP

dAtE EMpty 1nfo irStb 0CCvP rAtE r_sL SEnd SET StArt StoP store tEMP t iME v1so uErS ion

Seite: Überschrift

61: Schnittstellenparameter einstellen

57: APoFF – Vorgabezeit für automatische Abschaltung und dauernd EIN 56: bAtt – Batteriespannung abfragen 57: bEEP – Grenzwert der Durchgangsprüfung einstellen 58: CAP – Skalierungsfaktor Kabellängenmessung (kapazitiver Leitungsbelag) 23: Messdatenaufzeichnung 41: Gleich- und Mischstrommessung mit Zangenstromsensor A DC und A (DC+AC)

42: Wechselstrommessung mit Zangenstromsensor A AC und Hz 56: dAtE – Datum abfragen, 58: dAtE – Datum eingeben 23: Messdatenaufzeichnung

56: Parameterabfragen – Menü InFo (als Laufschrift) 61: Schnittstellenparameter einstellen 23: Messdatenaufzeichnung 56: rAtE – Sende-/Speicherrate einstellen 58: r _SL – Grenzwert des Schutzleiterwiderstands einstellen 60: Schnittstelle aktivieren 56: Parametereingaben – Menü SETUP

23: Messdatenaufzeichnung

32: Temperaturmessung Temp RTD 56: tiME – Uhrzeit abfragen, 58: tiME – Uhrzeit einstellen 57: U_ISo – Prüfspannung einstellen 56: vErSion – Firmwareversion abfragen

Geräte- und Messparameter

MEASURE

SETUP

FUNC

ENTER

MEASURE

SETUP

FUNC

ENTER

MEASURE

SETUP

FUNC

ENTER

MEASURE

SETUP

FUNC

ENTER

MEASURE

SETUP

FUNC

ENTER

MEASURE

SETUP

FUNC

ENTER

FUNC

ENTER

FUNC

ENTER

MEASURE

SETUP

FUNC

ENTER

FUNC

ENTER

FUNC

ENTER

7.3 Parameterabfragen – Menü InFo (als Laufschrift)

bAtt – Batteriespannung abfragen

1nFo bAtt

2.75 V.

vErSion – Firmwareversion abfragen

1nFo bAtt:

 uErS ion

1.00

dAtE – Datum abfragen

1nFo bAtt:

T = Tag, M = Monat, J = Jahr

dAtE: 31.12.

05 (TT.MM.JJ)



... 

Datum und Uhrzeit müssen nach einem Batteriewechsel erneut eingegeben werden.

tiME – Uhrzeit abfragen

1nFo bAtt:

t iME: 13:46:



... 

(hh:mm:ss)

h = Stunde, m = Minute, s = Sekunde

Datum und Uhrzeit müssen nach einem Batteriewechsel erneut eingegeben werden.

OCCUP – Speicherbelegung abfragen

7.4 Parametereingaben – Menü SETUP

rAtE – Sende-/Speicherrate einstellen

Die Abtastrate bestimmt das zeitliche Intervall, nach dessen Ablauf der jeweilige Messwert zur Schnittstelle oder zum Messwertspeicher übertragen wird.

Folgende Abtastraten können eingestellt werden: [mm:ss.z]: 00:00.1, 00:00.2, 00:00.5, 00:01.0, 00:02.0, 00:05.0 [h:mm:ss.z] (h=Stunden, m=Minuten, s=Sekunden

, z=Zehntelsek. 0:00:10, 0:00:20, 0:00:30, 0:00:40, 0:00:50, 0:01:00, 0:02:00, 0:05:00, 0:10:00, 0:20:00, 0:30:00, 0:40:00, 0:50:00, 1:00:00, 2:00:00, 3:00:00, 4:00:00, 5:00:00, 6:00:00, 7:00:00, 8:00:00, 9:00:00

Einstellen der Abtastrate

1nFo

 ... 

SET rAtE

00:00.1 ... 00:00.5 ... 9:00:00 

(00:00.5 = 0,5 s = Standardwert/Werkseinstellung)

0.diSP – Führende Nullen ein-/ausblenden

Hier kann eingestellt werden, ob bei der Messwertanzeige führende Nullen ein- oder ausgeblendet werden sollen.

1nFo

 ... 

SET rAtE  ...  0.diSP

0000.0 : mit führenden Nullen (Standardwert/Werkseinstellung)

0.0 : führende Nullen ausgeblendet



... 

0CCvP:

000.0

1nFo bAtt:

56 GMC-I Messtechnik GmbH



Geräte- und Messparameter

MEASURE

SETUP

FUNC

ENTER

FUNC

ENTER

FUNC

ENTER

MEASURE

SETUP

FUNC

ENTER

FUNC

ENTER

FUNC

ENTER

MEASURE

SETUP

FUNC

ENTER

FUNC

ENTER

FUNC

ENTER

MEASURE

SETUP

FUNC

ENTER

FUNC

ENTER

FUNC

ENTER

A.diSP – Analoganzeige: Darstellungsarten wählen

Für die Analoganzeige können zwei Darstellungsarten gewählt werden:

• bArG: Bargraph

• Po int: Pointer (Zeigerdarstellung)

 ...  SET rAtE  ...  A.d iSP

1nFo

bArG / Po int



(po int = Standardwert/Werkseinstellung)

APoFF – Vorgabezeit für automatische Abschaltung und dauernd EIN

Ihr Gerät schaltet sich automatisch aus, wenn der Messwert lange konstant ist und während der Vorgabezeit „APoFF “ in Minuten weder eine Taste noch der Drehschalter betätigt wurde.

Sofern Sie die Einstellung on wählen, wird das Multimeter auf dauernd EIN für Langzeitmessungen eingestellt, in der Anzeige erscheint

ON rechts vom Batteriesymbol. Das Multimeter kann jetzt

nur manuell ausgeschaltet werden. Die Einstellung „on “ kann nur über Parameteränderung rückgängig gemacht werden, nicht über Ausschalten des Geräts.

 ...  SET rAtE  ...  APoFF

1nFo

U_ISo – Prüfspannung einstellen

Hier kann die gewünschte Prüfspannung für die Isolationswiderstandsmessung ausgewählt werden:

 ...  SET rAtE  ...  v1so

1nFo

... 10, 100 V



bEEP – Grenzwert der Durchgangsprüfung einstellen

 ...  SET rAtE  ...  bEEP

1nFo

1, 10, 20, 30, 40, 90 



(10  = Standardwert/Werkseinstellung)

irStb – Zustand des Infrarot-Empfängers im Stand-By-Betrieb

Einstellen siehe Kap. 8.2 auf Seite 61.

Addr – Geräteadressen einstellen

10 ... 59 min on



Siehe Kap. 8.2 auf Seite 61.

(10 min = Standardwert/Werkseinstellung)

GMC-I Messtechnik GmbH 57

Geräte- und Messparameter

MEASURE

SETUP

FUNC

ENTER

FUNC

ENTER

FUNC

ENTER

FUNC

ENTER

MEASURE

SETUP

FUNC

ENTER

FUNC

ENTER

FUNC

ENTER

MEASURE

SETUP

FUNC

ENTER

FUNC

ENTER

FUNC

ENTER

MEASURE

SETUP

FUNC

ENTER

FUNC

ENTER

FUNC

ENTER

dAtE – Datum eingeben

Das aktuelle Datum ermöglicht die Messwerterfassung im Echtzeitbetrieb.

 ...  SET rAtE  ...  dAtE

1nFo

31.12 (TT: Tag . MM: Monat)

2005 (JJJJ: Jahr)

 

Datum und Uhrzeit müssen nach einem Batteriewechsel erneut eingegeben werden.

tiME – Uhrzeit einstellen

Die aktuelle Uhrzeit ermöglicht die Messwerterfassung im Echtzeitbetrieb.

 ...  SET rAtE  ...  t iME

1nFo

10:24 (hh:mm)

 

Datum und Uhrzeit müssen nach einem Batteriewechsel erneut eingegeben werden.

CLIP – Zangenstromfaktor einstellen

Siehe Kap. 5.7.3 und Kap. 5.7.4.

r _SL – Grenzwert des Schutzleiterwiderstands einstellen

1nFo

 ...  SET rAtE  ...  r _sl

> 100, 200 , 2 ... 3 k, 0L 

(2 = Standardwert/Werkseinstellung)

CAP –

Skalierungsfaktor Kabellängenmessung (kapazitiver Leitungsbelag)

1nFo  ...  SET rAtE  ...  CAP

010 nF . . . 100 nF . . . 500 nF



(100 nF = Standardwert/Werkseinstellung)_

58 GMC-I Messtechnik GmbH

7.5 Standardeinstellungen (Werkseinstellungen, Defaulteinstellungen)

ZERO

ESC

ON / OFF

LIGHT

Sie können Ihre bisher vorgenommenen Änderungen rückgängig machen und die Standardeinstellungen (Werkseinstellungen) wieder aktivieren. Dies kann in folgenden Fällen sinnvoll sein:

• nach Auftreten von Software- oder Hardwareproblemen

• wenn Sie den Eindruck haben, das Multimeter arbeitet falsch

Ð Trennen Sie das Gerät vom Messkreis. Ð Klemmen Sie die Batterien kurzzeitig ab, siehe auch Kap. 10.2.

Ð Betätigen Sie die zwei Tasten und

gleichzeitig, halten diese gedrückt und schließen gleichzeitig die Batterien an.

Geräte- und Messparameter

GMC-I Messtechnik GmbH 59

Schnittstellenbetrieb

MEASURE

SETUP

FUNC

ENTER

FUNC

ENTER

MEASURE

SETUP

FUNC

ENTER

FUNC

ENTER

FUNC

ENTER

8 Schnittstellenbetrieb

Das Kabel-Multimeter ist zur Übertragung von Messdaten zum PC mit einer Infrarot-Schnittstelle ausgerüstet. Die Messwerte werden optisch mit Infrarotlicht durch das Gehäuse auf einen Schnittstellen-Adapter (Zubehör) übertragen, der auf das Multimeter aufgesteckt wird. Die USB-Schnittstelle eines Adapters ermöglicht die Verbindung zum PC über ein Schnittstellenkabel. Darüber hinaus können Befehle und Parameter vom PC zum Multimeter übertragen werden. Hierzu gehören:

• Einstellen und Auslesen der Messparameter,

• Auswählen von Messfunktion und -bereich,

• Starten der Messung,

• Auslesen der gespeicherten Messwerte.

8.1 Schnittstelle aktivieren

Das Aktivieren der Schnittstelle für den Empfangsbetrieb (Multimeter empfängt Daten vom PC) erfolgt automatisch durch Ansprechen vom PC aus, vorausgesetzt der Parameter „irStb “ steht auf „ir on “, siehe Kap. 8.2 oder das Gerät ist bereits eingeschaltet (der erste Befehl weckt das Multimeter, führt aber noch keinen weiteren Befehl aus).

Die Betriebsart „Dauernd senden“ wird manuell eingeschaltet wie folgt beschrieben. In dieser Betriebsart überträgt das Gerät ständig die Messdaten über den angeschlossenen Schnittstellenadapter zum PC und können mit einem Terminalprogramm dargestellt werden.

Starten des Dauersendebetriebs über Menüfunktionen

 ...  SEnd StArt send

1nFo

Der Schnittstellenbetrieb wird auf der Anzeige durch Blinken des Symbols signalisiert.

Stoppen des Dauersendebetriebs über Menüfunktionen

1nFo

 ...  SEnd send

stop send

Das Symbol erlischt.

Automatische An- und Abschaltung im Sendebetrieb

Sofern die Übertragungsrate 10 s oder länger ist, schaltet sich die Anzeige zwischen zwei Abtastungen automatisch ab, um die Batterie zu schonen. Einzige Ausnahme ist der Dauerbetrieb. Bei Auftreten eines Ereignisses schaltet sich die Anzeige automatisch wieder ein.

60 GMC-I Messtechnik GmbH

Schnittstellenbetrieb

MEASURE

SETUP

FUNC

ENTER

FUNC

ENTER

FUNC

ENTER

MEASURE

SETUP

FUNC

ENTER

FUNC

ENTER

FUNC

ENTER

8.2 Schnittstellenparameter einstellen

irStb – Zustand des Infrarot-Empfängers im Stand-By-Betrieb

Zwei Schaltzustände der Infrarot-Schnittstelle sind bei ausgeschaltetem Multimeter möglich:

ir on: IR wird im Display eingeblendet, die Infrarot-Schnitt-

stelle ist aktiv, d. h. Signale wie z. B. Einschaltbefehle können empfangen werden, Strom wird auch im abgeschalteten Zustand des Multimeters verbraucht.

ir oFF: IR wird im Display nicht eingeblendet,

die Infrarot-Schnittstelle ist abgeschaltet, es können keine Signale empfangen werden.

 ...  SET rAtE  ...  irStb

1nFo

ir on / ir oFF



(irstb = ir oFF = Standardwert/Werkseinstellung)

Addr – Adresse

Werden mehrere Multimeter über Schnittstellenadapter an den PC angeschlossen, so kann jedem Gerät eine eigene Adresse zugewiesen werden. Für das erste Gerät sollte die Adresse 1 eingestellt werden, für das zweite Gerät die Adresse 2 usw.

 ...  SET rAtE  ...  Addr

1nFo

00 ... 01 ... 15



(15 = Standardwert/Werkseinstellung)

GMC-I Messtechnik GmbH 61

Technische Daten

9 Technische Daten

Mess-

funktion

(Ein-

gang)

Messbereich

300,0 mV 100 V9M 9M // < 50 pF 0,5 + 3 3,000 V 1 mV 9 M 9M // < 50 pF 0,5 + 1

(a)

(E)

(a)



(a)

30,00 V 10 mV 9 M 9M // < 50 pF 0,5 + 1 300,0 V 100 mV 9 M 9M // < 50 pF 0,5 + 1

600 V 1 V 9 M 9M // < 50 pF 0,5 + 1

300,0 A 100 nA 18 mV 18 mV 0,5 + 5 1,5 + 5 (> 100 D) 1,5 + 5 (> 100 D) 3,000 mA 1 A 160 mV 160 mV 30,00 mA 10 A 32 mV 32 mV 300,0 mA 100 A 320 mV 320 mV 1,000 A 1 mA 600 mV 600 mV 0,5 + 5 1,6 A 5 min

Faktor 1:1/10/100/1000

0,3/3/30/300 A 300 mV

3/30/300/3k A 3 V 1,5 + 3 (> 30 D) 1,5 + 3 (> 100 D)

30/300/3k/30k A

300,0  100 m < 1,4 V ca. 250 A 0,5 + 3 3,000 k 1  < 1,4 V ca. 160 A 0,5 + 1 30,00 k 10  < 1,4 V ca. 28 A 0,5 + 1 300,0 k 100  < 1,4 V ca. 2,9 A 0,5 + 1 3,000 M 1k < 1,4 V ca. 0,31 A 0,5 + 1 30,00 M 10 k < 1,4 V ca. 33 nA 2,0 + 5

300,0  100 m ca. 13 V

3,000 k 1  ca. 13 V 3 + 5 300,0  100 m ca. 3 V

5,1 V

Auflösung bei Mess-

bereichs-

endwert

Eingangsimpedanz

(... % v. M. + ... D) (... % v. M. + ... D) (... % v. M. + ... D)

~ / ~

Spannungsabfall ca. bei Endwert B.

0,5 + 3

10)

Eingang Eingangsimpedanz

Spannungsmesseingang ca. 9 M

Leerlauf-

spannung

(Buchse V)

Messstrom bei

ca. 2 mA konst.

ca. 1 mA konst.

Endwert B.

30 V zuzüglich Fehler Zangenstromsensor

1mV ca. 13 V 2 + 5

0,5 + 3

Eigenunsicherheit

bei Referenzbedingungen

10)

1,5 + 3 (> 300 D) 1,5 + 3 (> 300 D)

1,5 + 3 (> 30 D) 1,5 + 3 (> 100 D)

1,5 + 5 (> 30 D) 1,5 + 5 (> 100 D)

1,5 + 3 (> 300 D) 1,5 + 3 (> 300 D)

(... % v. M. + ... D)

10)

3 + 5

1) 11)

Überlastbarkeit

Wert Zeit

600 V

dauernd

eff

Sinus

0,3 A dauernd

Messeingang

600 V eff max. 10 s

600 V

max. 10 s

eff

Sinus

62 GMC-I Messtechnik GmbH

Technische Daten

30,00 nF 10 pF 10 M 0,7 V 1 + 6

Entladewiderstand

300,0 nF 100 pF 1 M 0,7 V 1 + 6

(a)

Hz (V)/

Hz (A)

Hz (V)

C

15 ... 45 ... 65 Hz ... 10 (5) kHz Sinus.

bei 0  ... + 40 C

Anzeige bis max. 5,1 V, darüber Überlauf „OL“.

Angabe gilt für Messungen an Folienkondensatoren und bei Batteriebetrieb

niedrigste messbare Frequenz bei sinusförmigem Messsignal symmetrisch zum Nullpunkt

Überlastbarkeit des Spannungs-Messeingangs: Leistungsbegrenzung: Frequenz x Spannung max. 6 x 10

Überlastbarkeit des Strom-Messeingangs:

maximale Stromwerte siehe Strommessbereiche

Eingangsempfindlichkeit Signal Sinus 10% bis 100% vom Spannungs- oder

3,000 F 1 nF 100 k 0,7 V 1 + 6 30,00 F10nF 12k 0,7 V 1 + 6 300,0 F 100 nF 3 k 0,7 V 5 + 6

300,0 Hz 0,1 Hz 3,000 kHz 1 Hz 30,00 kHz 10 Hz 10 Hz 300,0 kHz 100 Hz 100 Hz

– 200,0 ... +200,0 C

Pt 100

+200,0 ...

Pt 1000

+850,0 C – 150,0 ...

+200,0 C +200,0 ...

+850,0 C

0,1 C

Einflüsse siehe folgende Seiten

V x Hz: z. B. max. 600 V 1 kHz

0 max

min

1Hz

Strommessbereich; Einschränkung: im mV-Messbereich bis 100 kHz 30 % v. B., bis 300 kHz 50% v. B. , im 1 A-Messbereich 30 % v. B. im A -Messbereich gelten die Spannungsmessbereiche mit max. 30 kHz

zuzüglich Fühlerabweichung

10)

bei Funktion ZERO aktiv

(... % v. M. + ... D)

4) 10)

(... % v. M. + ... D)

0,5 + 1

(... % v. M. + ... D)

2 K + 5

1 + 5

2 K + 5

1 + 5

11)

bei kurzgeschlossenen Klemmenspitzen Restwert 1 ... 10 D,

600 V

DC AC

eff

Sinus

Hz (V) 6):

Hz(A )6):

600 V

Hz (A):

600 V DC/AC

eff

Sinus

max. 10 s

)

max. 10 s

Ausnahme: mV/A-Bereich 1 ... 35 D im Nullpunkt bedingt durch TRMS-Wandler

Legende: B. = Messbereich, D = Digit, v. M. = vom Messwert

GMC-I Messtechnik GmbH 63

Technische Daten

Isolationsmessung in den Schalterstellungen (a-b) (a-E) (b-E)

Eigenunsicherheit

Messbereich Auflösung

6 ... 110 V

0,1 V

Nennspannung

ISO

Ri ca. 120 K



bei Referenz-

bedingungen

( % v. MW + D)

3 + 30

5 ... 310,0 k 0,1 k 10//100 V 3 + 5 0,280 ... 3,100 M 1 k 02,80 ... 31,00 M 10 k 028,0 ... 310,0 M 100 k

Während der Isolationsmessung (M

>> Grenzen: U 10 V, Ri < 100 k @ Uiso 100 V

Fremdspannungsmessung TRMS (V AC + DC) mit 120 k Eingangswider-

> 10 ... 20 V und U

fremd

10//100 V 10//100 V

100 V

Bei Einblendung von „Error“

@UISO):

 U

fremd

, Ri < 10 k@ Uiso

ISO

3 + 5 5 + 5 5 + 5

stand, Frequenzgang-Breite 15 Hz ... 500 Hz, Genauigkeit 3% + 30 Digit

Fremd

Nenn-

Leer-

spg.

lauf-

spg. U

@100k

— — — — U > 110V 110 V dauernd

ISO

100 V

ISO

8,7 V 11 V 0,09 < 0,260 U > 110V 100 V 10 s

max.

120 V

Kurz-

Nenn-

schluss

strom

-strom

@100k

> 1,0 mA<1,2

Signalton bei

U > 110V 100 V 10 s

Überlastbarkeit

Wert Zeit

Mess-

funktion

Schalter-

stellung

U M

M

Brummspannung < 4 Vss 50 Hz, Parallelkapazität < 3 μF

Störfeste Kapazitätsmessung in den Schalterstellungen (a-b) (a-E) (b-E)

Mess-

bereich

Auflösung

3100/1100

Digit

300 nF 100 pF 2 + 10 2 s

3 μF 1 nF 2 + 10 2 s

10 μF 10 nF 5 + 10 2 s

Messspannung U0 = 2 Vss ca. 1 Hz, Parallelwiderstand > 5 M Brummspannung < 4 Vss 50 Hz

Eigenunsicherheit bei

Referenzbedingungen

( % v. MW + D)

Messzyklus

(max.)

Überlast-

barkeit

600 V / PTC

max. 10 s

Galvanische Signaturerkennung in der Schalterstellung (a-b)

Signatur bei Einflusswert im Bereich stabil und Entscheidungswert

vorhanden

nicht vorhanden < +20%

–50% ... + 30%

ca. +60% ... + 200%

Voraussetzungen: Parallelwiderstand > 200 k, Parallelkapazität < 1 μF, Brummspannung < 4 Vss 50 Hz und ausschließlich hochohmige DC-Spannung

Einflussgrößen und Einflusseffekte

Einflussgröße Einflussbereich

Temperatur

Mit Nullpunkteinstellung

0 C ... +21 C

und

+25 C... +40 C

Messgröße/

Messbereich

300  ... 3 M 0,5 + 5

30 nF ... 300 F1 + 5

C/F (Pt100/Pt1000) 0,5 + 5

V 0,2 + 5 V 0,4 + 5

30 M 1 + 5

mA/A 0,5 + 5 mA/A 0,8 + 5

Hz 0,2 + 5

Einflusseffekt

(...% v. M. + ... D) /

10 K

64 GMC-I Messtechnik GmbH

Technische Daten

Ein-

Messgröße/

fluss-

Messbereich

größe

300 mV

...

300 V

600 V

300 A

...

Frequenz

1 A

300 A

...

+DC

1 A

300 mV /

3 V / 30 V

Leistungsbegrenzung: Frequenz x Spannung max. 6 x 106 V x Hz Für beide Messarten mit dem TRMS-Wandler im AC und (AC+DC) Be-

Einflussbereich

> 15 Hz ... 45 Hz

> 65 Hz ... 10 kHz

> 65 Hz ... 5 kHz 3 + 5 > 60 Digit > 15 Hz ... 45 Hz

> 65 Hz ... 10 kHz > 15 Hz ... 45 Hz > 65 Hz ... 10 kHz

> 65 Hz ... 10 kHz 3 + 5 > 300 Digit

Eigenunsicherheit  ... % v. M. + ... D)

3 + 5 > 300 Digit

3 + 10 > 300 Digit

3 + 30 > 300 Digit

reich, gilt die Angabe der Genauigkeit im Frequenzgang ab einer Anzeige von 10% bis 100 % des Messbereiches.

Einflussgröße Einflussbereich

Crestfaktor CF

Ausgenommen sinusförmige Kurvenform

1 ... 3

> 3 ... 5

Messgröße/

Messbereich

V, A

Einflusseffekt

 1% v. M.  3% v. M.

Einflussgröße Einflussbereich Messgröße Einflusseffekt

Relative Luftfeuchte

Batteriespannung

Netzbetrieb 5V dto. 10 Digit

75 %

3 Tage

Gerät aus

1,8 ... 3,6 V dto.

V A, , F, Hz, C 1 x Eigenunsicherheit

in Eigenunsicherheit

enthalten

Einflussgröße Einflussbereich

Störgröße max. 600 V V > 120 dB

Gleichtaktstörspannung

Serienstörspannung

Störgröße max. 600 V

50 Hz ... 60 Hz Sinus

jeweils Nennwert des Messbereiches, max. 600 V , 50 Hz ... 60 Hz Sinus

Störgröße max. 600 V V > 110 dB

Einstellzeit (nach manueller Bereichswahl)

Messgröße/

Messbereich

V, V A, A

300  ... 3 M 2s

30 M 5s

Durchgang < 50 ms C (Pt 100) max. 3 s

30 nF ... 300 Fmax. 5s

>10 Hz 1,5 s

Referenzbedingungen

Umgebungstemperatur Relative Feuchte 40 %  75 % Frequenz d. Messgr. 45 Hz  65 Hz Kurvenform d. Messgr Batteriespannung 3 V 0,1 V

. Sinus

Störgröße V ,

Einstellzeit

der Digitalanzeige

1,5 s

+23 C 2K

Messgröße/

Messbereich

3 V , 30 V > 80 dB

300 V > 70 dB 600 V > 60 dB

V> 50dB

Sprungfunktion

der Messgröße

von 0 auf 80 %

des Messbereichsendwertes

von  auf 50 %

des Messbereichsendwertes

von 0 auf 50 %

des Messbereichsendwertes

Dämpfung

GMC-I Messtechnik GmbH 65

Technische Daten

Umgebungsbedingungen

Genauigkeitsbereich 0 C ... +40 C Arbeitstemperaturen 10 C ... +50 C Lagertemperaturen 25 C ... +70 C (ohne Batterien) relative Luftfeuchte 40 ... 75 %, Betauung ist auszuschließen Höhe über NN bis zu 2000 m Einsatzort

in Innenräumen; außerhalb: nur innerhalb der angegebenen Umgebungsbedingungen

LCD-Anzeigefeld (65 mm x 36 mm) mit analoger und digitaler Anzeige und mit Anzeige von Messeinheit, Stromart und verschiedenen Sonderfunktionen.

Hintergrundbeleuchtung

Die aktivierte Hintergrundbeleuchtung wird nach ca. 1 min automatisch abgeschaltet.

analog

Anzeige LCD-Skala wahlweise mit Bargraph oder

Zeiger, je nach Parametereinstellung

Skalierung linear

(Bereiche außer M

5 ... 0 ... 30 mit 35 Skalenteilen bei ,

0 ... 30 mit 30 Skalenteilen in allen anderen Bereichen logarithmisch

(Bereich M

 0,3 3 30 300

Bargraph statt Zeiger Polaritätsanzeige mit automatischer Umschaltung Überlaufanzeige durch Symbol „ “ Messrate 40 Messungen/s und Anzeigerefresh

ISO

digital

Anzeige/Ziffernhöhe 7-Segment-Ziffern / 15 mm Stellenzahl 3¾-stellig 3100 Schritten Überlaufanzeige „OL“ wird angezeigt 3100 Digit Polaritätsanzeige „–“ Vorzeichen wird angezeigt,

wenn Pluspol an „“

Messrate 10 Messungen/s und 40 Messungen/s

MIN/MAX-Funktion ausgenommen Messfunktionen Kapazität, Frequenz- und Tastverhältnis

Anzeigerefresh 2 x/s, alle 500 ms

Elektrische Sicherheit

Schutzklasse II nach EN 61010-1:2001/VDE 0411-

1:2002

Messkategorie II III Nennspannung 600 V 300 V Verschmutzungsgrad 2 Prüfspannung

3,5 kV~ nach EN 61010-1:2001/VDE 04111:2002

Sicherung

Schmelzsicherung FF 1,6 A/700 V AC/DC;

6,3 mm x 32 mm; Schaltvermögen 50 kA bei 700 V AC/DC; schützt den Strommesseingang in den Bereichen 300 A bis 1 A

bei

66 GMC-I Messtechnik GmbH

Technische Daten

Stromversorgung

Batterie 2 x 1,5 V Mignonzellen (2 x AA-Size)

Betriebsdauer mit Alkali-Mangan-Zellen:

Batteriekontrolle Anzeige der Batteriekapazität über 4-seg-

Power OFF-Funktion

Netzteiladapterbuchse

Messfunk-

tion

V 200 V 150

M

bei Schnittstellenbetrieb Zeiten x 0,7

Nenn-

spannung

10 V/100 V 1 M 50 10 V/100 V 100 k 3000

Alkali-Mangan-Zellen nach IEC LR6

ca. 200 Std. ohne M

-Messung

ISO

mentiges Batteriesymbol „ “. Abfrage der aktuellen Batteriespannung

über Menüfunktion. Das Multimeter schaltet sich automatisch ab: – wenn die Batteriespannung

ca. 1,8 V unterschreitet

– wenn eine einstellbare Zeit (10 ... 59 min)

lang keine Taste oder Drehschalter betätigt wurde und das Multimeter nicht im DAUER EIN-Modus ist

Bei eingestecktem Netzteiladapter werden die eingelegten Batterien oder Akkus automatisch abgeschaltet. Eingelegte Akkus müssen extern geladen werden.

Widerstand

des

Prüfobjekts

Betriebs-

dauer

in Stunden

Anzahl der möglichen

Messungen mit Nenn-

strom nach VDE 0413

Elektromagnetische Verträglichkeit EMV

Störaussendung EN 61326-1:2006 Klasse B Störfestigkeit EN 61326-1:2006

EN 61326-2-1:2006

Datenschnittstelle

Typ Datenübertragung seriell, bidirektional (nicht IrDa-kompatibel) Protokoll gerätespezifisch Baudrate 38400 Baud Funktionen – Einstellen/Abfragen von Messfunktionen

Durch den aufsteckbaren Schnittstellenadapter USBX-TRA (siehe Zubehör) erfolgt die Adaption an die Rechnerschnittstelle USB.

optisch mit Infrarotlicht durch das Gehäuse

und Parametern

–

Abfragen von aktuellen Messdaten

Gerätemesswertspeicher

Speichergröße 4 MBit / 540 kB für ca. 15.400 Messwerte

mit Datum- und Uhrzeitangabe

GMC-I Messtechnik GmbH 67

Technische Daten

Mechanischer Aufbau

Gehäuse schlagfester Kunststoff (ABS) Abmessungen 200 mm x 87 mm x 45 mm

Gewicht ca. 0,35 kg mit Batterien Schutzart Gehäuse: IP 54

IP XY

(1. Ziffer X)

Schutz gegen Eindringen von festen Fremdkörpern

0 nicht geschützt 0 nicht geschützt 1  50,0 mm 2  12,5 mm 3  2,5 mm 4  1,0 mm 5 staubgeschützt 5 Strahlwasser

(ohne Gummischutzhülle)

(Druckausgleich durch Gehäuse)

Tabellenauszug zur Bedeutung des IPCodes

IP XY

(2. Ziffer Y)



  

Schutz gegen Eindringen

1 senkrechtes Tropfen 2Tropfen (15 Neigung) 3 Sprühwasser 4 Spritzwasser

von Wasser

68 GMC-I Messtechnik GmbH

Technische Daten

GMC-I Messtechnik GmbH 69

Wartung – Kalibrierung

Achtung!

Hinweis

MEASURE

SETUP

FUNC

ENTER

10 Wartung und Kalibrierung

Trennen Sie das Gerät vom Messkreis bevor Sie zum Batterieoder Sicherungsaustausch Batterie- oder Sicherungsfachdeckel öffnen!

10.1 Signalisierungen – Fehlermeldungen

Meldung Funktion Bedeutung

FUSE

0L ur Error

10.2 Batterien

Strommessung Sicherung defekt in allen Betriebsarten die Batteriespannung ist unter 1,8 V gesunken Messen Signalisierung eines Überlaufs M

-Messung Messwert kleiner als 10% des Messbereichs

ISO

M

-Messung Fremdspannung wurde erkannt

ISO

Batterieentnahme in Betriebspausen

Die integrierte Quarzuhr benötigt auch bei ausgeschaltetem Gerät Hilfsenergie und belastet die Batterien. Vor längeren Betriebspausen (z. B. Urlaub) wird daher empfohlen, die Batterien zu entfernen. Hierdurch verhindern Sie Tiefentladung und Auslaufen der Batterien, welches unter ungünstigen Umständen zu Beschädigungen führen kann.

Batteriewechsel

Bei einem Batteriewechsel gehen die gespeicherten Messdaten verloren. Um einem Datenverlust vorzubeugen, emp-

fehlen wir vor einem Batteriewechsel, die Daten mit Hilfe der Software METRAwin 10 auf einem PC zu sichern. Die eingestellten Betriebsparameter bleiben gespeichert, Zeit und Datum müssen neu gesetzt werden.

Ladezustand

Im Menü „1nfo “ können Sie sich über den aktuellen Ladezustand der Batterien informieren:

1nFo bAtt

2.75 V.

Überzeugen Sie sich vor der ersten Inbetriebnahme oder nach Lagerung Ihres Gerätes, dass die Batterien Ihres Gerätes nicht ausgelaufen sind. Wiederholen Sie diese Kontrolle danach in regelmäßigen kurzen Abständen.

Bei ausgelaufener Batterie müssen Sie, bevor Sie das Gerät wieder in Betrieb nehmen, den Batterie-Elektrolyt sorgfältig mit einem feuchten Tuch vollständig entfernen und eine neue Batterie einsetzen.

Wenn auf der Anzeige das Zeichen „ “ erscheint, dann sollten Sie so bald wie möglich die Batterie wechseln. Sie können zwar noch weiterhin messen, müssen jedoch mit verringerter Messgenauigkeit rechnen.

Das Gerät arbeitet mit zwei 1,5 V-Batterien nach IEC LR 6 (oder mit zwei entsprechenden NiCd-Akkus).

70 GMC-I Messtechnik GmbH

Batterien austauschen

Achtung!

Sicherung defekt

fuse

Trennen Sie das Gerät vom Messkreis bevor Sie zum Batterieaustausch den Batteriefachdeckel öffnen!

Wartung – Kalibrierung

Ð Legen Sie das Gerät auf die Frontseite. Ð Drehen Sie die Schlitzschraube des Deckels mit den Batterie-

symbolen entgegen dem Uhrzeigersinn.

Ð Heben Sie den Deckel ab und nehmen Sie die Batterien aus

dem Batteriefach.

Ð Setzen Sie zwei neue 1,5 V-Mignonzellen entsprechend den

angegebenen Polaritätssymbolen auf dem Batteriefachdeckel in das Batteriefach ein.

Ð Beim Wiedereinsetzen des Batteriefachdeckels muss die Seite

mit den Führungshaken zuerst eingesetzt werden. Drehen Sie die Schlitzschraube im Uhrzeigersinn ein.

Ð Bitte entsorgen Sie die verbrauchten Batterien umweltgerecht!

10.3 Sicherung Sicherung testen

Die Sicherung wird automatisch überprüft:

• beim Einschalten des Gerätes in der Drehschalterstellung A

• bei eingeschaltetem Gerät und Anwählen der Drehschalterstellung A

• im aktiven Strommessbereich bei anliegender Spannung Ist die Sicherung defekt oder nicht eingesetzt, wird „FuSE“ auf der

Digitalanzeige eingeblendet. Die Sicherung unterbricht die Strommessbereiche. Alle anderen Messbereiche bleiben weiter in Funktion.

GMC-I Messtechnik GmbH 71

Sicherung austauschen

Beseitigen Sie nach dem Ansprechen einer Sicherung zuerst die Überlastursache bevor Sie das Gerät wieder betriebsbereit machen!

Trennen Sie das Gerät vom Messkreis bevor Sie zum Sicherungsaustausch den Sicherungsfachdeckel öffnen!

Ð Legen Sie das Gerät auf die Frontseite. Ð Drehen Sie die Schlitzschraube des Deckels mit dem Siche-

rungssymbol entgegen dem Uhrzeigersinn.

Ð Heben Sie den Deckel ab und hebeln Sie die defekte Siche-

rung mit der flachen Seite des Sicherungsdeckels heraus.

Ð Setzen Sie eine neue Sicherung ein. Achten Sie darauf, dass

die Sicherung mittig, d.h. innerhalb der seitlichen Stege fixiert wird.

Ð Beim Wiedereinsetzen des Sicherungsdeckels muss die Seite

mit den Führungshaken zuerst eingesetzt werden. Drehen Sie die Schlitzschraube im Uhrzeigersinn ein.

Ð Entsorgen Sie die defekte Sicherung über den Hausmüll.

Wartung – Kalibrierung

Achtung!

Hinweis

Pb Cd Hg

Achten Sie unbedingt darauf, dass Sie nur die vorgeschriebene Sicherung einsetzen! Bei Verwendung einer Sicherung mit anderer Auslösecharakteristik, anderem Nennstrom oder anderem Schaltvermögen besteht Gefahr für Sie und für Schutzdioden, Widerstände oder andere Bauteile. Die Verwendung geflickter Sicherungen oder Kurzschließen des Sicherungshalters ist unzulässig.

zur Prüfung der Sicherung bei eingeschaltetem Gerät Nach Einlegen der Sicherung im eingeschalteten Zustand des Gerätes muss das Gerät kurz aus- und wieder eingeschaltet oder kurzzeitig in einen Nicht-Strommessbereich und zurück in den A-Messbereich geschaltet werden. Bei schlechtem Kontakt oder defekter Sicherung erscheint FUSE in der Anzeige.

10.4 Wartung Gehäuse

Eine besondere Wartung des Gehäuses ist nicht nötig. Achten Sie auf eine saubere Oberfläche. Verwenden Sie zur Reinigung ein leicht feuchtes Tuch. Vermeiden Sie den Einsatz von Putz-, Scheuer- oder Lösungsmitteln.

10.5 Rücknahme und umweltverträgliche Entsorgung

Bei dem Gerät handelt es sich um ein Produkt der Kategorie 9 nach ElektroG (Überwachungs- und Kontrollinstrumente). Dieses Gerät fällt nicht unter die RoHS-Richtlinie.

Nach WEEE 2002/96/EG und ElektroG kennzeichnen wir unsere Elektro- und Elektronikgeräte (ab 8/2005) mit dem nebenstehenden Symbol nach DIN EN 50419.

Diese Geräte dürfen nicht mit dem Hausmüll entsorgt werden. Bezüglich der Altgeräte-Rücknahme wenden Sie sich bitte an un-

seren Service, Anschrift siehe Kapitel Lieferumfang – Ansprechpartner.

Sofern Sie in Ihrem Gerät oder Zubehör Batterien oder Akkus ein- setzen, die nicht mehr leistungsfähig sind, müssen diese ordnungsgemäß nach den gültigen nationalen Richtlinien entsorgt werden. Batterien oder Akkus können Schadstoffe oder Schwermetalle enthalten wie z. B. Blei (PB), Cd (Cadmium) oder Quecksilber (Hg).

Das nebenstehende Symbol weist darauf hin, dass Batterien oder Akkus nicht mit dem Hausmüll entsorgt werden dürfen, sondern bei hierfür eingerichteten Sammelstellen abgegeben werden müssen.

72 GMC-I Messtechnik GmbH

Wartung – Kalibrierung

10.6 Rekalibrierung

IDie Messaufgabe und Beanspruchung Ihres Messgeräts beeinflussen die Alterung der Bauelemente und kann zu Abweichungen von der zugesicherten Genauigkeit führen.

Bei hohen Anforderungen an die Messgenauigkeit sowie im Baustelleneinsatz mit häufiger Transportbeanspruchung und großen Temperaturschwankungen, empfehlen wir ein relativ kurzes Kalibrierintervall von 1 Jahr. Wird Ihr Messgerät überwiegend im Laborbetrieb und Innenräumen ohne stärkere klimatische oder mechanische Beanspruchungen eingesetzt, dann reicht in der Regel ein Kalibrierintervall von 2-3 Jahren.

Bei der Rekalibrierung* in einem akkreditierten Kalibrierlabor (DIN EN ISO/IEC 17025) werden die Abweichungen Ihres Messgeräts zu rückführbaren Normalen gemessen und dokumentiert. Die ermittelten Abweichungen dienen Ihnen bei der anschließenden Anwendung zur Korrektur der abgelesenen Werte.

Gerne erstellen wir für Sie in unserem Kalibrierlabor DAkkS- oder Werkskalibrierungen. Weitere Informationen hierzu finden Sie auf unserer Homepage unter:

www.gossenmetrawatt.com ( Unternehmen  DAkkS-Kalibrierzentrum oder  FAQs  Fragen und Antworten zur Kalibrierung).

* Prüfung der Spezifikation oder Justierung sind nicht Bestandteil einer

Kalibrierung. Bei Produkten aus unserem Hause wird jedoch häufig eine erforderliche Justierung durchgeführt und die Einhaltung der Spezifikation bestätigt.

10.7 Herstellergarantie

Der Garantiezeitraum für das Kabel-Multimeter beträgt 3 Jahre nach Lieferung. Die Herstellergarantie umfasst Produktions- und Materialfehler, ausgenommen sind Beschädigungen durch nicht bestimmungsgemäßen Gebrauch und jegliche Folgekosten.

Für die Kalibrierung gilt ein Garantiezeitraum von 12 Monaten.

Durch eine regelmäßige Rekalibrierung Ihres Messgerätes erfüllen Sie die Forderungen eines Qualitätsmanagementsystems nach DIN EN ISO 9001.

GMC-I Messtechnik GmbH 73

Zubehör

Achtung!

11 Zubehör (Lieferumfang siehe Seite 2)

11.1 Allgemein

Das für unsere Messgeräte erhältliche umfangreiche Zubehör wird regelmäßig auf die Konformität mit den derzeit gültigen Sicherheitsnormen überprüft und bei Bedarf für neue Einsatzzwecke erweitert. Sie finden das für Ihr Messgeräte geeignete aktuelle Zubehör mit Bild, Bestell-Nr., Beschreibung sowie je nach Umfang des Zubehörs mit Datenblatt und Bedienungsanleitung im Internet unter www.gossenmetrawatt.de ( Produkte  Messtechnik – tragbar  Multimeter Digital  METRAHIT ...  Zubehör).

11.2 Technische Daten der Messleitungen (Lieferumfang Sicherheitskabelset KS21-T)

Elektrische Sicherheit

1000 V

maximale Bemessungsspannung Messkategorie maximaler Bemessungsstrom 1 A 16 A

mit aufgesteckter Sicherheitskappe ohne aufgesteckte Sicherheitskappe

Bitte beachten Sie die Maximalwerte der elektrischen Sicherheit des Gerätes.

Umgebungsbedingungen (EN 61010-031)

Temperatur –20 C ... + 50 C relative Luftfeuchte 50 ... 80% Verschmutzungsgrad

1000 V

CAT III CAT II

 —

—



Anwendung KS21-T

Nur mit der auf der Prüfspitze der Messleitung aufgesteckten Sicherheitskappe dürfen Sie nach DIN EN 61010-031 in einer Umgebung nach Messkategorie III messen.

Für die Kontaktierung in 4-mm-Buchsen müssen Sie die Sicherheitskappen entfernen, indem Sie mit einem spitzen Gegenstand (z. B. zweite Prüfspitze) den Schnappverschluss der Sicherheitskappe aushebeln.

11.3 Netzteiladapter NA X-TRA

Verwenden Sie zur Stromversorgung Ihres Geräts nur den Netzteiladapter von GMC-I Messtechnik GmbH. Dieser gewährleistet durch ein hochisoliertes Kabel Ihre Sicherheit sowie eine sichere elektrische Trennung (Sekundärnenndaten 5 V/600 mA). Bei Stromversorgung durch den Netzadapter werden die eingesetzten Batterien elektronisch abgeschaltet, so dass diese im Gerät verbleiben können.

74 GMC-I Messtechnik GmbH

11.4 Schnittstellenzubehör Bidirektionaler Schnittstellenadapter USBX-

TRA

Mit diesem Adapter können Sie das Kabel-Multimeter sowie Multimeter der Serie METRAHITX-TRA, die mit einer seriellen IRSchnittstelle ausgestattet sind, mit der USB-Schnittstelle eines PCs verbinden. Der Adapter ermöglicht die Datenübertragung zwischen Multimeter und PC.

PC-Auswertesoftware METRAwin 10

Die PC-Software METRAwin 10 ist ein mehrsprachiges Messdatenerfassungs-Programm für die zeitbezogene Aufzeichnung, Visualisierung, Auswertung und Protokollierung der Messwerte aus dem Multimetern der METRAHIT-Serie.

Für den Einsatz von METRAwin 10 müssen folgende Voraussetzungen erfüllt sein:

Hardware, Software und Treiber

• WINDOWS-fähiger IBM-kompatibler PC ab 200 MHz PentiumProzessor mit mindestens 64 MB Arbeitsspeicher

• SVGA-Monitor mit mindestens 1024 x 768 Bildpunkten

• Festplatte mit mindestens 40 MB freiem Speicherplatz

• CD-ROM-Laufwerk

• MICROSOFT kompatible Maus

• Drucker, der von WINDOWS unterstützt wird.

• 1 USB-Schnittstelle für den Einsatz von USB X-TRA

mit installiertem Treiber USB2COM (virtuelle COM-Schnittstelle)

–

für Windows 2000, XP und VISTA oder – mit Driver Control für Windows XP, VISTA und 7

Zubehör

GMC-I Messtechnik GmbH 75

Stichwortverzeichnis

12 Stichwortverzeichnis

Numerics

0.diSP .....................................................................56

A.diSP .....................................................................57

Addr ........................................................................61

Anzeigenbeleuchtung ............................................16

APoFF .....................................................................57

Automatische Abschaltung

verhindern .....................................................17

Zeit vorgeben ................................................17

AUTO-Range Funktion ...........................................18

bAtt .........................................................................56

Batterien

austauschen

Betriebspausen .............................................70

Ladezustand .................................................70

Ladezustände ...............................................13

bEEP .......................................................................57

Bestimmungsgemäße Verwendung ......................10

.................................................71

dAtE ..................................................................56, 58

Defaulteinstellungen ..............................................59

Diodentest ..............................................................35

Durchgangsprüfung ............................................... 34

einschalten

manuell .........................................................16

über PC .........................................................16

Entladung ................................................................48

Error ........................................................................48

Fehlermeldungen ...................................................70

Fremdspannungserkennung ..................................48

Geräterücknahme ...................................................72

Herstellergarantie ...................................................73

Hotline Produktsupport ............................................3

irStb .........................................................................61

Kabellängenmessung .......................................36, 49

Kapazitätsmessung ................................................36

Lieferumfang ............................................................2

Messbereichswahl

automatisch ...................................................18

manuell ..........................................................18

Messkategorie

Bedeutung .......................................................8

Messleitungen ........................................................74

Messwertspeicherung

Funktion DATA ..............................................21

MIN/MAX-Werte ............................................22

Netzteiladapter

Inbetriebnahme ............................................ 16

Lage der Anschlussbuchse ..........................15

Zubehör ........................................................ 74

OCCUP .................................................................... 56

Produktsupport ........................................................3

rAtE ......................................................................... 56

Rekalibrier-Service ............................................4, 73

Reparatur- und Ersatzteil-Service ...........................4

Schnittstellen

Zubehör ........................................................ 75

Zustände ....................................................... 13

Schulung .................................................................. 3

Servicedienste ..........................................................4

Sicherheitsvorkehrungen .........................................8

Sicherung

austauschen ................................................. 71

Skalierungsfaktor .............................................36, 49

Softwarefreischaltung .............................................. 3

Spannungskomparator ..........................................29

Spannungsmessung

Hinweise .......................................................26

76 GMC-I Messtechnik GmbH

Stichwortverzeichnis

Speicher

Aufzeichnung beenden

.................................24

Aufzeichnung starten ....................................23

Belegung abfragen .......................................24

löschen ..........................................................24

Standardeinstellungen ...........................................59

Strommessung

........................................................38

Hinweise Symbole

Digitalanzeige ................................................13

Drehschalterpositionen .................................14

Gerät ..............................................................15

Temperaturmessung

mit Widerstandsthermometern

....................32

tiME ...................................................................56, 58

Übersicht

Parameter

.....................................................55

Tasten und Anschlüsse ................................12

Umpolen .................................................................47

under range ............................................................18

ur (under range) ...............................................48, 70

vErSion ....................................................................56

Wartung

Gehäuse ....................................................... 72

WEEE-Kennzeichnung ........................................... 15

Werkseinstellungen ............................................... 59

Widerstandsmessung ............................................ 31

Zangenstromsensor ........................................ 41, 42

Zuleitungswiderstand ............................................32

GMC-I Messtechnik GmbH 77

Stichwortverzeichnis

78 GMC-I Messtechnik GmbH

Stichwortverzeichnis

GMC-I Messtechnik GmbH 79

Erstellt in Deutschland Änderungen vorbehalten  Eine PDF-Version finden Sie im Internet

GMC-I Messtechnik GmbH Südwestpark 15 90449 Nürnberg •

Germany

Telefon+49 911 8602-111 Telefax +49 911 8602-777 E-Mail info@gossenmetrawatt.com www.gossenmetrawatt.com

Gossen Metrawatt M246S, METRAHIT T-COM PLUS User guide [de]

Specifications and Main Features

Frequently Asked Questions

User Manual

1 Sicherheitsmerkmale und -vorkehrungen

1.1 Bestimmungsgemäße Verwendung

1.2 Bedeutung der Gefahrensymbole

1.3 Bedeutung akustischer Warnungen

3 Inbetriebnahme

3.1 Batterien

3.2 Einschalten Gerät manuell einschalten

3.3 Betriebsparameter setzen Einstellen von Uhrzeit und Datum

3.4 Ausschalten Gerät manuell ausschalten Ð Drücken Sie die Taste ON / OFF | LIGHT solange, bis die Anzeige

4 Bedienfunktionen

4.1 Wählen der Messfunktionen und Messbereiche

4.1.1 Automatische Messbereichswahl

4.1.2 Manuelle Messbereichswahl

4.1.3 Schnelle Messungen

4.2 Nullpunktkorrektur/Relativmessungen

4.3 Anzeige (LCD)

4.3.1 Digitalanzeige

4.3.2 Analoganzeige Messwert, Polarität

4.4 Messwertspeicherung „DATA“ (Auto-Hold / Compare)

4.4.1 Minimalwert- und Maximalwertspeicherung „MIN/MAX“

4.5 Messdatenaufzeichnung

5 Messungen

5.1 Spannungsmessung Hinweise zur Spannungsmessung

5.1.1 Gleich- und Mischspannungsmessung V DC und V (DC+AC)

5.1.2 Wechselspannungs- und Frequenzmessung V AC und Hz mit zuschaltbarem Tiefpassfilter

5.1.3 Transiente Überspannungen

5.2 Widerstandsmessung „Ohm“

5.3 Temperaturmessung Temp RTD

5.3.1 Messung mit Widerstandsthermometern

5.4 Durchgangsprüfung

5.5 Diodenprüfung mit Konstantstrom 1 mA

5.6 Kapazitätsmessung

5.6.1 Kabellängenmessung m

5.7 Strommessung Hinweise zur Strommessung

5.7.1 Gleich- und Mischstrommessung direkt A DC und A (DC+AC)

5.7.2 Wechselstrom- und Frequenzmessung direkt A AC und Hz

5.7.3 Gleich- und Mischstrommessung mit Zangenstromsensor A DC und A (DC+AC)

5.7.4 Wechselstrommessung mit Zangenstromsensor A AC und Hz Wandlerausgang Spannung/Strom

6 Messungen an symmetrischen Kupferkabelanlagen

6.1 Schleifenwiderstandsmessung „RSL“ mit Konstantstrom 2 mA

6.2 Feststellen von Fremdspannung

6.3.1 Anschluss der Messleitungen

6.3.2 Wahl der Prüfspannung oder galvanische Signatur

6.3.3 Durchführung der Isolationsmessung

6.3.4 Beenden der Messung und Entladung

6.4 Störfeste Kapazitätsmessung an Telekommunikationsanlagen – Funktion CAP

6.4.1 Kabellängenmessung m

6.5 Galvanische Signaturerkennung in der Schalterstellung a-b

7 Geräte- und Messparameter

7.1 Pfade zu den Parametern 7.2 Liste sämtlicher Parameter

7.3 Parameterabfragen – Menü InFo (als Laufschrift)

7.4 Parametereingaben – Menü SETUP

7.5 Standardeinstellungen (Werkseinstellungen, Defaulteinstellungen)

8 Schnittstellenbetrieb

8.1 Schnittstelle aktivieren

8.2 Schnittstellenparameter einstellen

9 Technische Daten

10 Wartung und Kalibrierung

10.1 Signalisierungen – Fehlermeldungen

10.2 Batterien

10.3 Sicherung Sicherung testen

10.4 Wartung Gehäuse

10.5 Rücknahme und umweltverträgliche Entsorgung

10.6 Rekalibrierung

10.7 Herstellergarantie

11 Zubehör (Lieferumfang siehe Seite 2)

11.1 Allgemein

11.2 Technische Daten der Messleitungen (Lieferumfang Sicherheitskabelset KS21-T)

11.3 Netzteiladapter NA X-TRA

11.4 Schnittstellenzubehör Bidirektionaler Schnittstellenadapter USBX-

12 Stichwortverzeichnis
