Programmierbare Stromversorgung LSP–KONSTANTER Serie 32K
Bedienungsanleitung
Inhaltsverzeichnis
Sicherheitshinweise, Warnsymbole .................................................................................................................................................... 3
Achtung ............................................................................................................................................................................................... 4
I Sicherheitsvorkehrungen ....................................................................................................................................................... 4
II Anschließen der Netzzuleitung .............................................................................................................................................. 5
III Sicherung .......................................................................................................................................................................... 5
IV Stromversorgungsgerät Lastanschluss ............................................................................................................................. 5
1 Einführung .................................................................................................................................................................................. 6
1.1 Beschreibung ..................................................................................................................................................................... 6
1.2 Technische Daten .............................................................................................................................................................. 6
1.3 Ausstattung ........................................................................................................................................................................ 7
1.4 Abmessungen und Aufbau ................................................................................................................................................ 7
1.4.1 Abmessungen ........................................................................................................................................................... 7
1.4.2 Aufbau ...................................................................................................................................................................... 8
1.4.2.1 Frontansicht .......................................................................................................................................................... 8
1.4.2.2 Rückseitenansicht ................................................................................................................................................ 9
2 Bedienung ................................................................................................................................................................................ 10
2.1 Allgemeine Bedienung ..................................................................................................................................................... 10
2.2 Einführung in die Funktionen ........................................................................................................................................... 10
2.2.1 Hauptfunktionen ...................................................................................................................................................... 10
2.2.2 Unterfunktionen Menüfunktionen ............................................................................................................................ 10
2.3 Verwendung der Funktionen ........................................................................................................................................... 10
2.3.1 V-set (Konstantspannung zwischen 0 und Umax einstellen) .................................................................................. 10
2.3.2 I-set (einen Konstantstrom oder einen maximalen Stromwert zwischen 0 und Imax einstellen) ............................ 12
2.3.3 Ein- und Ausschalten des Leistungsausgangs ....................................................................................................... 12
2.3.4 Datenspeicherung ................................................................................................................................................... 13
2.3.5 Datenrückruf ........................................................................................................................................................... 13
2.3.6 Menüfunktionen ...................................................................................................................................................... 14
2.3.6.1 Maximal zulässige Ausgangsspannung ............................................................................................................. 14
2.3.6.2 Maximal zulässige Ausgangsleistung ................................................................................................................. 14
2.3.6.3 Drehschalterfunktion ein- / ausschalten ............................................................................................................. 15
2.3.6.4 Ausgangszustand beim Einschalten - Initial OUT SET ...................................................................................... 15
2.3.6.5 Aktuellen Spannungswert speichern - Voltage Save Set ................................................................................... 15
2.3.6.6 Kommunikationseinstellung ................................................................................................................................ 15
2.3.6.7 Kommunikationsadresse einstellen .................................................................................................................... 16
2.3.6.8 Tastatur sperren ................................................................................................................................................. 16
2.3.6.9 Gespeicherte Datensätze löschen ..................................................................................................................... 16
2.3.6.10 Exit-Funktion .................................................................................................................................................. 16
Reparatur- und Ersatzteil-Service Kalibrierzentrum und Mietgeräteservice ................................................................................. 17
Kompetenter Partner ................................................................................................................................................................ 17
Produktsupport ............................................................................................................................................................................. 17
Sicherheitshinweise, Warnsymbole
Diese Betriebsanleitung beinhaltet alle zum Personenschutz, zum Schutz der Stromversorgung und zum Schutz der angeschlossenen Geräte notwendigen Sicherheitsvorkehrungen. Diese Vorkehrungen sind mit einem Warndreieck gekennzeichnet und sind je nach Gefahrenstufe wie folgt bezeichnet:
Gefahr
Die Nichteinhaltung von mit dem Wort Gefahr gekennzeichneten Sicherheitsvorkehrungen führt zu schweren Personenschäden oder Tod oder zu schweren Sachschäden.
Vorsicht
Die Nichteinhaltung von mit dem Wort Vorsicht gekennzeichneten Sicherheitsvorkehrungen führt zu Personenschäden oder Sachschäden.
Hinweis Mit dem Wort Hinweis gekennzeichnete Texte machen den Benutzer auf wichtige Produktinformationen, Informationen bezüglich der Entsorgung von Altgeräten oder bestimmte Abschnitte der Dokumentation aufmerksam.
Warnung
Nur Fachkräfte dürfen dieses Gerät durchprüfen und bedienen. Als Fachkräfte gelten Personen, die in Inbetriebnahme und Erdung der Geräte, wie auch in die Bestimmung der einschlägigen Sicherheitsverfahren und -normen unterwiesen sind.
Bestimmungsgemäße Verwendung, Achtung Hinweis
Die Gerätefunktionen können nur einwandfrei und zuverlässig ausgeführt werden, wenn das Gerät sachgemäß transportiert, gelagert, montiert und installiert wird.
Bedienungsanleitung zur LSP-KONSTANTER Serie 32K
GMC-I Messtechnik GmbH Seite 3
Bedienungsanleitung zur LSP-KONSTANTER Serie 32K
Achtung
Die nachfolgenden allgemeinen Sicherheitsvorkehrungen müssen während des Betriebs, der Wartung und der Instandhaltung dieses Geräts immer eingehalten werden. Die Nichteinhaltung dieser Sicherheitsvorkehrungen oder sonstiger ausdrücklicher Warnungen, die in dieser Bedienungsanleitung erscheinen, gilt als Verstoß gegen die konstruktionsspezifischen Sicherheitsnormen und die bestimmungsgemäße Verwendung des Geräts. Der Hersteller haftet nicht im Falle der Nichteinhaltung dieser Vorschriften.
I Sicherheitsvorkehrungen
1. Das Gerät darf nur gemäß der in dieser Bedienungsanleitung enthaltenen Anweisungen betrieben werden.
2. Im Geräteinneren befinden sich hochspannungsleitende Teile, die nicht direkt angefasst werden dürfen.
3. Lesen Sie die Bedienungsanleitung sorgfältig, bevor Sie das Gerät in Betrieb nehmen, um Ihre eigene Sicherheit zu gewährleisten.
4. Das Gerät muss geerdet sein.
Das Produkt ist mit einem Schutzleiteranschluss ausgestattet. Um die Gefahr eines elektrischen Schlags zu vermeiden, muss das Gerätechassis und das Gehäuse geerdet sein. Das Gerät darf nur mit einer 3-adrigen Zuleitung ans Netz angeschlossen werden, wobei der Schutzleiter zuverlässig zur Schutzleiterklemme der Netzsteckdose angeschlossen wird.
5. Halten Sie sich von spannungsführenden Stromkreisen fern!
Das Bedienpersonal darf keine Geräteabdeckungen entfernen. Bauteile dürfen nicht angefasst werden, solange die Netzzuleitung angeschlossen ist.
Unter bestimmten Bedingungen können gefährliche Spannungen vorhanden sein, auch nachdem die Zuleitung vom Netz getrennt wurde. Das Gerät muss vom Netz getrennt, elektrische Kreise müssen entladen und externe Spannungsquellen müssen abgekoppelt werden, bevor Bauteile angefasst werden dürfen, um Personenschäden zu vermeiden.
Das Gerät darf nicht modifiziert und nur Originalersatzteile dürfen verwendet werden. Das Gerät darf nur von einem qualifizierten Fachbetrieb gewartet oder repariert werden, um
die ununterbrochene Funktionsfähigkeit der Sicherheitsmerkmale zu gewährleisten.
6. Öffnen des Gerätes / Reparatur
Das Gerät darf nur durch autorisierte Fachkräfte geöffnet werden, damit der einwandfreie und sichere Betrieb des Gerätes gewährleistet ist und die Garantie erhalten bleibt.
Auch Originalersatzteile dürfen nur durch autorisierte Fachkräfte eingebaut werden. Falls feststellbar ist, dass das Gerät durch unautorisiertes Personal geöffnet wurde, werden
keinerlei Gewährleistungsansprüche betreffend Personensicherheit, Messgenauigkeit, Konformität mit den geltenden Schutzmaßnahmen oder jegliche Folgeschäden durch den Hersteller gewährt.
Seite 4 GMC-I Messtechnik GmbH
II Anschließen der Netzzuleitung
Bedienungsanleitung zur LSP-KONSTANTER Serie 32K
1. Überprüfen Sie den Spannungsumschalter auf der Rückseite des Geräts, um sicherzustellen, dass die gewählte Spannung der verfügbaren Netzspannung entspricht. Wenn dies nicht der Fall ist, beachten Sie bitte die am Netzeingangsstecker des Gerätes gedruckten Hinweise und achten Sie auf Einsatz der richtigen Sicherung.
2. Der Ein/Aus-Schalter an der Frontseite des Geräts muss ausgeschaltet sein, bevor die Stromversorgung an das Netz angeschlossen wird.
3. Schließen Sie die 3-adrige Netzzuleitung mit Stecker an das Versorgungsnetz an. Das Gerät muss über die Netzleitung an den Schutzleiter angeschlossen werden.
4. Drücken Sie den Schalter an der Frontseite, um das Gerät einzuschalten. Das Gerät ist jetzt betriebsbereit.
III Sicherung
1. Die Sicherung befindet sich im Bereich des Netzspannungseingangs an der Rückseite des Geräts. Beachten Sie bitte die folgenden Punkte, falls die Eingangsspannung geändert und/oder die Sicherung ersetzt wird:
2. Der Ein/Aus-Schalter muss ausgeschaltet sein, und das Gerät muss vom Netz und von allen anderen Geräten getrennt werden, bevor die Eingangsspannung geändert und/oder die Sicherung ersetzt wird.
3. Drücken Sie gegen den Sicherungshalter mit einem Schraubendreher und die Sicherung springt heraus.
4. Ziehen Sie die Sicherung heraus, und ersetzen Sie diese durch eine neue Sicherung gemäß den Angaben auf dem Etikett neben dem Spannungseingangsstecker.
Warnung: Benutzen Sie nur einen zugelassenen Sicherungstyp, um eine Beschädigung des Geräts zu vermeiden.
5. Falls die Eingangsspannung geändert werden muss, tauschen Sie die Sicherung entsprechend der obigen Beschreibung aus und ändern Sie anschließend die Schalterstellung (230 V AC oder 110 V AC). Die gewählte Eingangsspannung erscheint dann auf dem Schalter.
IV Stromversorgungsgerät Lastanschluss
1. Stellen Sie aus Sicherheitsgründen fest, dass keine Kurzschlüsse zwischen dem Pluspol und dem Minuspol auftreten. Das Gerät ist mit einem Kurzschlussschutz ausgestattet, ein Kurzschluss kann aber zu einer Verletzung des Bedieners führen.
2. Die Ausgangsleitung muss bis zum angeschlossenen Gerät isoliert sein.
3. Die Spannungsversorgung soll 30 Minuten vor Nutzung des Geräts eingeschaltet werden.
GMC-I Messtechnik GmbH Seite 5
Bedienungsanleitung zur LSP-KONSTANTER Serie 32K
Artikel-Nummer
K110A
K111A
K112A
Typ
32K 18R5
32K 36R3
32K 72R1,5
Ausgang 1 1
1
Ausgangsspannung
0 ... 18 V
0 ... 36 V
0 ... 72 V
Ausgangsstrom
0 ... 5 A
0 ... 3 A
0 ... 1,5 A
Ausgangsleistung (max)
90 W
108 W
108 W
Einstellauflösung
Spannung
1 mV bei 0 ... 3,999 V
10 mV ab 4,00 V
1 mV bei 0 ... 3,999 V
10 mV ab 4,00 V
1 mV bei 0 ... 3,999 V
20 mV ab 4,00 V
Strom
1 mA
Einstellgenauigkeit
bei 25 °C +/- 5 °C Spannung
0,1% + 20 mV
0,1% + 20 mV
0,1% + 20 mV
Strom
0,2% + 20 mA
0,2% + 20 mA
0,2% + 20 mA
Netzausregelung, Spannung
0 ... 3,999 V 0,01 % +3 mV 4 V ... Umax 0,02% +10 mV
Strom
0,02% +8 mA
Lastausregelung, Spannung
0,02% +20 mV
0,02% +10 mV
0,02% +10 mV
Strom
0,02% +15 mA
0,02% +10 mA
0,02% +8 mA
Restwelligkeit
Spannung Strom
< 1 mVrms < 5 mArms
< 1 mVrms < 4 mArms
< 1 mVrms < 3 mArms
Schutzfunktionen
Überspannung (Einstellbegrenzung), Überstrom (Stromregelung), Überleistung (Alarmsignal)
Messauflösung
Spannung
10 mV
10 mV, 0 ... 19,99 V
100 mV ab 20 V
10 mV, 0 ... 19,99 V
100 mV ab 20 V
Strom
10 mA
Messgenauigkeit
bei 25 °C +/- 5 °C Spannung
0,2% + 20 mV
0,2% + 20 mV, < 20V
0,2% + 100 mV, >20V
0,2% + 20 mV, < 20V
0,2% + 100 mV, > 20V
Strom
0,2% + 20 mA
0,2% + 20 mA
0,2% + 20 mA
Speicher
10 Datensätze (EEPROM)
Netzversorgung
110/220 AC +/- 15%, 47 ... 63 Hz
Umgebungs­bedingungen
0 ... 50 °C 80% relative Luftfeuchte Gewicht
6,00 kg
Abmessungen
BxHxT 212,6 x 88,1 x 250 mm
Zubehör
Bedienungsanleitung, Netzzuleitung, Griffe, Bediensoftware
Optionales Zubehör
RS232-Kommunikationsadapter USB-Kommunikationsadapter
1 Einführung
1.1 Beschreibung
Die LSP-KONSTANTER Serie 32K beinhaltet programmierbare Gleichstromversorgungsgeräte in einer kompakten Ausführung mit ansprechendem Design. Sie ist mit einem hinterleuchteten LCD, einer Zehnertastatur und einem Drehschalter zur einfachen Bedienung ausgestattet. Spannung, Strom und Leistung können am LCD deutlich angezeigt werden. Das Gerät verfügt über zwei Regelarten, nämlich Konstantspannungsbetrieb (CV) und Konstantstrombetrieb (CC) mit Warnsignal für Leistungsüberschreitung. Maximalwerte können für Ausgangsspannung, Ausgangsstrom und Leistung eingestellt werden. Das Gerät ist unerlässlich für Forschung, Ausbildung, Wartung usw.
1.2 Technische Daten
Seite 6 GMC-I Messtechnik GmbH
250
212,6
88,1
1.3 Ausstattung
1. LCD-Anzeige mit Hinterleuchtung
2. Zehnertastatur
3. Hochauflösend, 1 mV im Bereich bis 4 V, sonst 10 mV
4. Schutz gegen Überspannung (Softlimit)
5. Schutz gegen Überstrom (Stromregelung)
6. Einstellbare Spannung und Konstantspannungsbetrieb (CV)
7. Einstellbarer Strom und Konstantstrombetrieb (CC)
8. Einstellbarer maximaler Stromgrenzwert (CC)
9. Einstellbar über Zehnertastatur oder Drehschalter
10. Speicherfunktion der aktuellen Spannung bei Gerätabschaltung
11. Bedienung durch PC-Software (Option Zubehör))
12. Kompakt, tragbar und leicht
13. Kann in Serie oder parallel geschaltet werden
1.4 Abmessungen und Aufbau
1.4.1 Abmessungen
Bedienungsanleitung zur LSP-KONSTANTER Serie 32K
Abbildung 1: Abmessungen, LSP KONSTANTER Serie 32K
GMC-I Messtechnik GmbH Seite 7
Bedienungsanleitung zur LSP-KONSTANTER Serie 32K

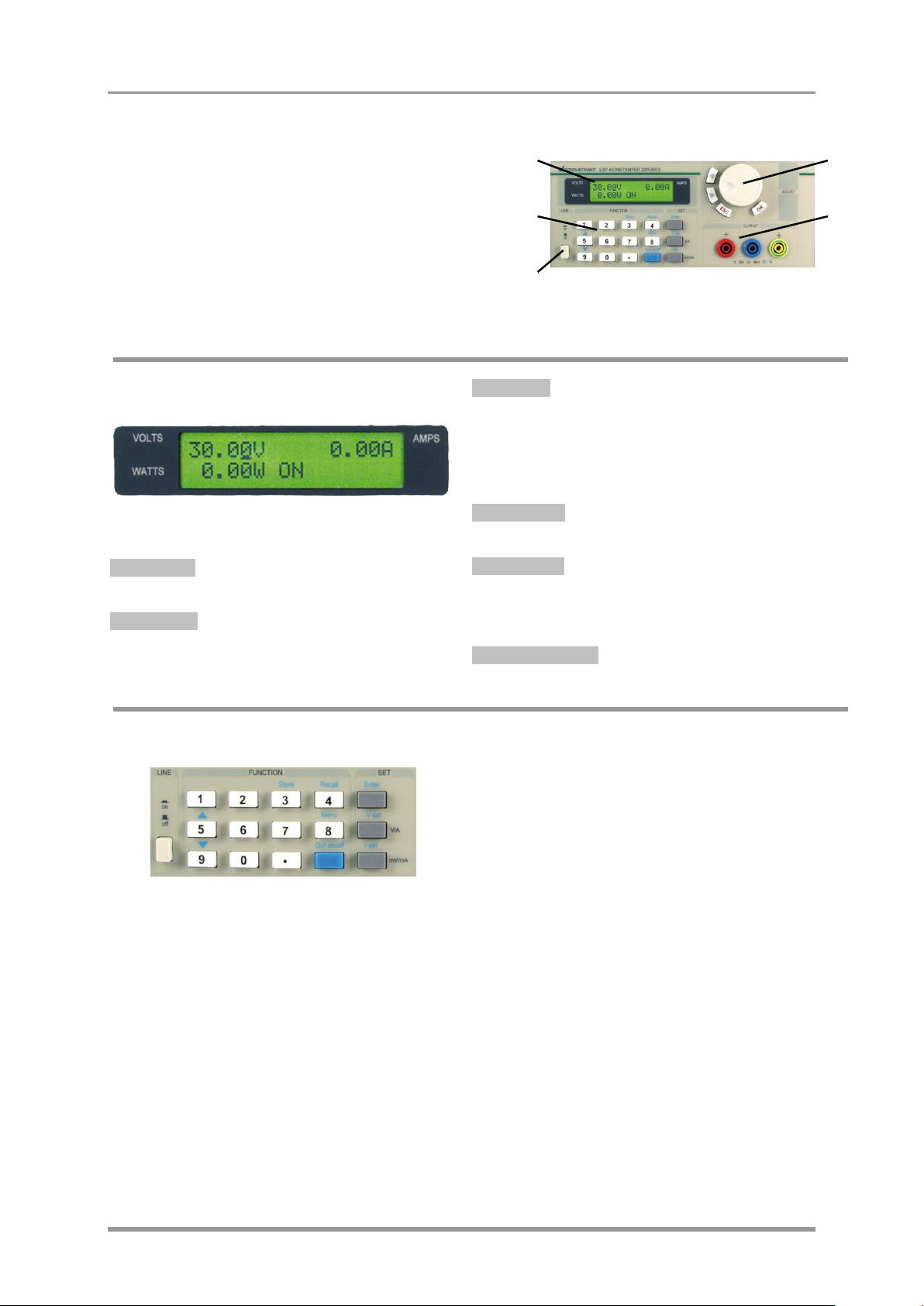

1 2 5 3 4
1.4.2 Aufbau
1.4.2.1 Frontansicht
Das Gerät wird über die Frontseite bedient. Siehe Abb. 2 und Details.
1. LCD-Anzeige
2. Zehnertastatur
3. Drehschalter
4. Ausgangsbuchsen
5. Netzschalter
1. LCD-Anzeige
Abbildung 3: LCD-Anzeige
Unten links: Ausgangsleistungswert
Unten mitte: Betriebszustand Ausgang ON (OFF): Ausgangs ist EIN (AUS) OP: Belastung über max. Leistung zusätzlich Signalton
2. Auslegung der Tastatur
Abbildung 4: Tastatur Im Betriebszustand Einstellmodus führt die
Tastatur die Eingabeaufforderungen aus, die schwarz angedruckt sind. Im Sonderbetriebszustand führt sie die Eingabeaufforderungen aus, die blau angedruckt sind.
Abbildung 2: Frontansicht
Oben links: Spannungssollwert oder
aktueller Spannungswert (bei Spannungseinstellung erfolgt Anzeige des Spannungssollwertes, nach ca. 5 sec ohne Bedienung erfolgt Umschaltung auf Anzeige der aktuellen Ausgangsspannung ohne Cursor)
Oben rechts: aktueller Ausgangsstromwert
Unten rechts: CC (Regelartanzeige): Ausgang ist in
Stromregelung (Constant Current Mode)
Unten ganz rechts
PC : Bedienung über PC,
0 ... 9: Zahlentasten Store: Speichern gewählter Einstellwerte Recall: Ausgabe gespeicherter Einstellwerte Menu: Taste zur Menübedienung OUT ON/OFF: Ein-/Ausschalten des Ausgangs Enter: Bestätigungstaste V-set: Einstellung der Ausgangsspannung I-set: Einstellung des Ausgangsstroms
▲: Aufwärtstaste Menüsteuerung
: Abwärtstaste Menüsteuerung
V/A: V gilt für Einstellung der
Ausgangsspannung in Volt
A gilt für Einstellung des
Ausgangstroms in Ampere
mV/mA: mV gilt für Einstellung der
Ausgangsspannung in Milli-Volt
mA gilt für Einstellung des
Ausgangstroms in Milli-Ampere
Seite 8 GMC-I Messtechnik GmbH
Luftaustritt Lüfter
Geräte-Schnittstelle
Netzanschluss
Schmelzsicherung
Netzspannungs­Umschalter
Bedienungsanleitung zur LSP-KONSTANTER Serie 32K
3. Drehschalter mit Funktionstasten
Drehschalter: Einstellknopf zur Einstellung der Cursor Position
Pfeil Links: Bewegt den Cursor nach links Pfeil Rechts: Bewegt den Cursor nach rechts. ESC: Kann gedrückt werden, um jede Funktion zu verlassen OK: Bestätigungstaste
Abbildung 5: Drehschalter mit Funktionstasten
1.4.2.2 Rückseitenansicht
oder im Bedienmenü.
Abbildung 6: Rückseitenansicht
Die Sicherung kann mit Hilfe eines Schraubenziehers einfach ersetzt werden. Es müssen Sicherungen mit gemäß den Angaben auf dem Gerät (230 / 115 Vac) verwendet werden.
GMC-I Messtechnik GmbH Seite 9
Bedienungsanleitung zur LSP-KONSTANTER Serie 32K
Vorgehensweise
Bedienung
LCD-Anzeige
Schritt 1
Drücken Sie die Taste „V-set“.
Input PASSWORD
Schritt 2
Geben Sie das Passwort ein, oder springen Sie zum Schritt 4, falls die Tastatur bereits freigegeben ist.
Input PASSWORD
Schritt 3
Drücken Sie die Taste „OK “ (die Anzeige kehrt zum
Schritt 2 zurück, falls das Passwort falsch eingegeben wurde).
Input PASSWORD ****
Schritt 4
Drücken Sie die Taste „V-set“. Stellen Sie den Zahlenwert für die Spannung auf 24,00 mit Hilfe der
SET VOLT= akt. Wert V NEW =
2 Bedienung
2.1 Allgemeine Bedienung
Schließen Sie die Stromversorgung ordnungsgemäß an die Netzspannung an. Das Gerät ist nun betriebsbereit. Mit dem Netzschalter auf der Frontplatte (Pos. 5 Abb. 2, Pkt. 1.4.2 ) können Sie jetzt den KONSTANTER einschalten. Die Grundeinstellungen sind so vorgegeben, dass der Ausgang ausgeschaltet (OUTPUT OFF) ist. Die Bedienelemente sind für Einstellungen frei, es ist kein Passwort erforderlich.
2.2 Einführung in die Funktionen
2.2.1 Hauptfunktionen
1. Eine Konstantspannung zwischen 0 und Umax einstellen
2. Einen Konstantstrom oder einen maximalen Stromwert zwischen 0 und Imax einstellen
3. Den Leistungsausgang ein- oder ausschalten
4. Abspeichern von festgelegten (max10) Datensätzen
5. Rückruf der gespeicherten Daten
2.2.2 Unterfunktionen Menüfunktionen
1. Grenzwert für maximale Ausgangsspannung einstellen MAX VOLTAGE SET
2. Überwachung für maximale Ausgangsleistung einstellen. MAX POWER SET
3. Drehschalterfunktion ein-/ ausschalten ROTARY SW SET
4. Ausgangszustand für Netz „Ein“ setzen INITIAL OUT SET
5. Den zuletzt gültigen V-set Wert abspeichern VOLT. SAVE SET
6. Übertragungsgeschwindigkeit (Baudrate) einstellen BAUDRATE SET
7. Kommunikationsadresse einstellen ADDRESS SET
8. Tastatur sperren und freigeben KEY LOCK
9. Gespeicherten Daten löschen CLEAR SAVE DATA
10. Verlassen der Menüfunktion EXIT
2.3 Verwendung der Funktionen
Die Verwendung der oben aufgeführten 5 Haupt- und 10 Unterfunktionen ist in den folgenden Abschnitten beschrieben. Bevor das Gerät verwendet werden kann, muss die Netzzuleitung angeschlossen und den Hauptschalter eingeschaltet werden. Die Betriebsanzeige leuchtet dann auf.
2.3.1 V-set (Konstantspannung zwischen 0 und Umax einstellen)
Die Einstellung einer konstanten Ausgangsspannung ist die erste Hauptfunktion der programmierbaren Gleichstromversorgung. Die LSP-KONSTANTER Serie 32K verfügt über zwei Möglichkeiten, eine konstante Ausgangsspannung einzustellen: mit der Zehnertastatur oder mit dem Drehschalter. Der Spannungsbereich ist unterteilt in zwei Bereiche mit unterschiedlicher Auflösung. Im Bereich von 0 bis 4V beträgt die Auflösung 1mV. Über 4V kann die Spannung mit 10mV Auflösung eingestellt werden. Im Umschaltpunkt, Wechsel von 4,999V auf 5,00V , wird der Ausgang kurzzeitig ausgeschaltet (inaktiv). Zur Einstellung beachten Sie bitte die folgende Vorgehensweise.
Seite 10 GMC-I Messtechnik GmbH
Zehnertastatur.
Schritt 5
Drücken Sie die Taste „V/A“, um den gewählten Sollwert zu bestätigen. Einstellung erfolgt in Dimension „V“
Drücken Sie die Taste „mV/mA“, um den Zahlenwert in der Dimension „mV“ zu übernehmen.
(die Anzeige kehrt zum Schritt 4 zurück, falls der vorgegebene Spannungswert den oberen Spannungsgrenzwert überschreitet mit Anzeige des max zulässigen Wertes Vmax).
SET VOLT= 24.00V NEW = 18
Schritt 4 Drehschalter
Drücken Sie die Taste „V-set“. Betätigen Sie den Drehschalter mit einem kleinen Ruck. Bei NEW erscheint dann der aktuelle Wert, auf Cursor Position achten! Neuen Wert mit Drehschalter einstellen.
SET VOLT= akt. WertV NEW = akt. Wert Schritt 5
Drücken Sie die Taste „V/A“, oder „mV/mA“, um den
eingestellten Wert in der dargestellten Dimension zu übernehmen.
SET VOLT= 24.00V NEW = 18.00 Durch Drücken der ESC-Taste kann die Funktion zur Spannungseinstellung jederzeit verlassen werden.
Bedienungsanleitung zur LSP-KONSTANTER Serie 32K
Beispiel: Einstellung der Ausgangsspannung auf 24,3 V
1. Mit Hilfe der Zehnertastatur
Schritt 1: Drücken Sie die Taste „V-set“. Schritt 2: Geben Sie das Passwort mit der Tastatur ein (springen Sie zum Schritt 4, falls die
Tastatur bereits freigegeben ist).
Schritt 3: Drücken Sie die Taste „OK “ (wiederholen Sie Schritt 2, falls ein falsches
Passwort eingegeben wurde). Schritt 4: Drücken Sie die Tasten „2“, „4“, „.“ und „3“, um den Spannungswert einzugeben. Schritt 5: Drücken Sie die Taste „V/A“, um den Spannungswert (in V)zu bestätigen.
Anzeige springt in Darstellung nach Abb. 3 zurück.
2. Mit Hilfe des Drehschalters
1) Direkte Einstellung: Falls die Tastatur mit dem Passwort bereits freigegeben wurde, drehen Sie den Drehschalter. Je nach Drehrichtung wird der Spannungswert an der Cursorposition kontinuierlich nach oben oder nach unten geändert. Anfangs erscheint der Cursor an der letzten Stelle des im LCD angezeigten Werts. Der Cursor kann mit den Tasten „◄“ und
„►“ zu den anderen Stellen versetzt werden. An jeder Stelle wird der Drehschalter gedreht,
bis einen Wert von 24,3 eingestellt ist - Die Ausgangsspannung stellt sich unmittelbar auf den gewählten Wert ein.
2) Einstellung über Vset Menü Falls die Tastatur gesperrt ist Schritt 1: Drücken Sie die Taste „V-set“. Schritt 2: Geben Sie das Passwort mit der Zehnertastatur ein. Schritt 3: Drücken Sie die Taste „OK “ (wiederholen Sie Schritt 2, falls ein falsches
Passwort eingegeben wurde).
Schritt 4: Drehen Sie den Drehschalter, um den Wert zu ändern (gleiche Vorgehensweise
wie oben unter 1) beschrieben).
Schritt 5: Drücken Sie die Taste „V/A“ oder „mV/mA“, um den Spannungswert zu
bestätigen.
GMC-I Messtechnik GmbH Seite 11
Bedienungsanleitung zur LSP-KONSTANTER Serie 32K
Vorgehensweise
Bedienung
LCD-Anzeige
Schritt 1
Drücken Sie die Taste „I-set“.
Input PASSWORD
Schritt 2
Geben Sie das Passwort ein, oder springen Sie zum Schritt 4, falls die Tastatur bereits freigegeben ist.
Input PASSWORD
Schritt 3
Drücken Sie die Taste „OK“ (die Anzeige kehrt zum
Schritt 2 zurück, falls das Passwort falsch eingegeben wurde).
Input PASSWORD ****
Schritt 4
Drücken Sie die Taste „I-set“. Stellen Sie einen Konstantstrom oder einen maximalen Stromwert mit der Zehnertastatur oder dem Drehschalter ein.
SET CURR = 0 A NEW = 3
Schritt 5
Drücken Sie die Taste „V/A“, um den gewählten Sollwert zu bestätigen. Einstellung erfolgt in Dimension „A“
Drücken Sie die Taste „mV/mA“, um die Stromeinheit in
mA zu übernehmen. (die Anzeige kehrt zum Schritt 4 zurück, falls der vorgegebene Stromwert den oberen Grenzwert von Imax überschreitet, mit Anzeige des maximal zulässigen Wertes).
SET CURR = akt. Wert A NEW = 1,5
Schritt 4 Drehschalter
Drücken Sie die Taste „I-set“. Stellen Sie einen Konstantstrom oder einen maximalen Stromwert mit dem Drehschalter ein.
SET CURR = akt. Wert A NEW = akt. Wert
Schritt 5
Drücken Sie die Taste „V/A“ oder „mV/mA“, um den
gewählten Sollwert in der dargestellten Dimension zu bestätigen.
SET CURR = akt. Wert A NEW = 0,05 Durch Drücken der ESC-Taste kann die Funktion zur Stromeinstellung jederzeit verlassen werden.
2.3.2 I-set (einen Konstantstrom oder einen maximalen Stromwert zwischen 0 und Imax einstellen)
Bei der LSP–KONSTANTER Serie 32K kann ein Konstantstrom oder einen maximaler Strom von 0 bis Imax eingestellt werden. Je nach eingestellten Werten von Spannung und Strom und angeschlossener Last, arbeitet das Gerät in Spannungsregelung (constant voltage) oder Stromregelung (constant current), Übergang erfolgt automatisch. (siehe folgendes Beispiel).
Vorgegeben: Spannung = 24 V, Last R = 12 Ohm, folglich ergibt V/R = 2 A: Die Stromversorgung beliefert den Verbraucher mit einem Stromwert von 2 A.
1) Wenn I-set auf 2,50 A eingestellt ist, wird der Last-Stromwert von 2,00 A angezeigt. Der KONSTANTER arbeitet jetzt in Spannungsregelung. Falls der Lastwiderstand reduziert wird, steigt der Stromwert. Wenn der Ausgangsstrom einen Wert von 2,5 A erreicht, schaltet die Stromversorgung um auf Stromregelung, d.h. 2,5 A ist der maximale Stromwert.
2) Wenn oben genannten Werten I-set auf 1,00 A eingestellt wird, wird ein Stromwert von 1,00 A angezeigt. Dies bedeutet, dass die Stromversorgung den Verbraucher mit einem konstanten Stromwert (Stromregelung) von 1.00 A beliefert. Bei 12 Ohm Last stellt sich dann eine Spannung von 12 V ein.
Der Stromwert wird wie folgt eingestellt:
2.3.3 Ein- und Ausschalten des Leistungsausgangs
Der Ausgangszustand der LSP-KONSTANTER Serie 32K kann mit dem Ein-/Ausschalter geändert werden. Wenn der Ausgang eingeschaltet ist, kann er durch Drücken des Ein-/Ausschalters ausgeschaltet werden. Wenn der Ausgang ausgeschaltet ist, kann er durch Drücken des Ein­/Ausschalters eingeschaltet werden.
Seite 12 GMC-I Messtechnik GmbH
Vorgehensweise
Bedienung
LCD-Anzeige
Schritt 1
Drücken Sie die Taste „Store“.
Input PASSWORD
Schritt 2
Geben Sie das Passwort ein, oder springen Sie zum Schritt 4, falls die Tastatur bereits freigegeben ist.
Input PASSWORD
Schritt 3
Drücken Sie die Taste „OK“ (die Anzeige kehrt zum
Schritt 2 zurück, falls das Passwort falsch eingegeben wurde).
Input PASSWORD z.B. 1234
Schritt 4
Geben Sie die Nummer des Datensatzes (1 bis 10) durch Drücken der entsprechenden Zahlentaste oder durch Drehen des Drehschalters ein.
SAVE 1
Schritt 5
Drücken Sie die Taste „ENTER“ oder „OK“, um die
Datensatznummer zu speichern . Falls die eingegebene Nummer nicht zwischen 1 und 10 liegt, kehrt die Anzeige zum Schritt 2 zurück.
SAVE *
Durch Drücken der ESC-Taste kann die Speicherfunktion jederzeit verlassen werden.
Vorgehensweise
Bedienung
LCD-Anzeige
Schritt 1
Drücken Sie die Taste „Recall“.
CALL 1
Schritt 2
Geben Sie das Passwort ein, oder springen Sie zum Schritt 4, falls die Tastatur bereits freigegeben ist.
Input PASSWORD
Schritt 3
Drücken Sie die Taste „OK “ (die Anzeige kehrt zum
Schritt 2 zurück, falls das Passwort falsch eingegeben wurde).
Input PASSWORD z.B.: 1234
Schritt 4
Geben Sie die Nummer des abzurufenden Datensatzes (1 bis 10) mit Hilfe der Zehnertastatur oder des Drehschalters ein.
CALL 1
Achtung:
Ist die Tastatur mit einem Passwort gesperrt, so kann der Ausgang dennoch aus- und eingeschaltet werden.
Die Output Taste ist von der Tastensperre nicht betroffen.
2.3.4 Datenspeicherung
Diese Funktion erleichtert die Handhabung des Geräts. Falls Sie konstante Spannungs- und Stromwerte wie z.B. 24 V und 2 A oder 12 V and 2,3 A wiederholt benötigen, müssen Sie die notwendigen Einstellungen nur einmal durchführen. Diese können dann in der Stromversorgung gespeichert und bei Bedarf wieder abgerufen werden. Bis zu 10 Datensätze können gespeichert werden.
Zu den gespeicherten Daten gehören 1) Spannungswert, 2) Stromwert, 3) maximaler Spannungswert,
4) maximale Leistung,
Sind die gewünschten Daten eingestellt, können diese wie folgt gespeichert werden.
Bedienungsanleitung zur LSP-KONSTANTER Serie 32K
Zum Beispiel: Stellen Sie Spannung auf 15 V, Strom auf 2 A, max. Ausgangsspannung auf 18 V,
max. Ausgangsleistung auf 25 W, ein. Alle eingestellten Werte können dann als Datensatz unter Nummer 01 bis 10 gespeichert werden.
2.3.5 Datenrückruf
Wie im letzten Abschnitt beschrieben können bis zu 10 Datensätze gespeichert werden. Diese Datensätze können vom Speicher bei Bedarf abgerufen werden, um die Bedienung des Geräts erheblich zu vereinfachen. So müssen bereits gespeicherte Einstellungen nicht erneut eingegeben werden. Ein Datensatz mit den folgenden Werten kann abgerufen werden: 1) Spannungswert, 2) Stromwert, 3) maximaler Spannungswert, 4) maximale Leistung,
Datensätze werden wie folgt abgerufen:
GMC-I Messtechnik GmbH Seite 13
Bedienungsanleitung zur LSP-KONSTANTER Serie 32K
Schritt 5
Drücken Sie die Taste „ENTER“ oder „OK“, um Ihre
Auswahl abzurufen . Falls die eingegebene Nummer nicht zwischen 1 und 10 liegt, kehrt die Anzeige zum Schritt 2 zurück.
CALL *
Durch Drücken der ESC-Taste kann die Rückruffunktion jederzeit verlassen werden.
Vorgehensweise
Bedienung
LCD-Anzeige
Schritt 1
Drücken Sie die Taste „Menu“.
MAX VOLTAGE SET MAX POWER SET
Schritt 2
Geben Sie das Passwort ein, oder springen Sie zum Schritt 4, falls die Tastatur bereits freigegeben ist.
Input PASSWORD
Schritt 3
Drücken Sie die Taste „OK“ (die Anzeige kehrt
zum Schritt 2 zurück, falls das Passwort falsch eingegeben wurde).
Input PASSWORD xxxx
Schritt 4
Nur eine Menüfunktion kann auf einmal angezeigt werden. Die verschiedenen Funktionen können nacheinander mit den Auf- und Abwärtstasten angezeigt und ausgewählt, und dann durch Drücken der Taste „Enter“ ausgeführt werden.
MAX VOLTAGE SET MAX POWER SET ROTARY SW SET INITIAL OUT SET VOLT. SAVE SET BAUDRATE SET ADDRESS SET KEY LOCK CLEAR SAVE DATA
Exit
Durch Drücken der ESC-Taste kann die Menüfunktion jederzeit verlassen werden.
MAX VOLT = akt. Wert V NEW =
MAX POWER = akt. Wert W NEW = _
2.3.6 Menüfunktionen
Die LSP-KONSTANTER Serie 32K ist mit einer Menüführung für bestimmte Sonderfunktionen ausgestattet. Die Menüführung wird wie folgt verwendet.
Die Menüfunktionen sind im Folgenden genauer beschrieben.
2.3.6.1 Maximal zulässige Ausgangsspannung
Mit dieser Funktion kann die maximal einstellbare Ausgangsspannung vorgegeben werden als Schutz der Last vor zu hoher Spannung.
Folgendes erscheint, wenn MAX VOLTAGE SET gewählt wird:
Der Spannungsgrenzwert kann mit Hilfe der Zehnertastatur oder des Drehschalters eingestellt werden. Der gewählte Wert wird dann durch Drücken der Taste „Enter“ oder „OK“ bestätigt.
2.3.6.2 Maximal zulässige Ausgangsleistung
Diese Funktion liefert ein Warnsignal, wenn die Ausgangsleistung den eingestellten Wert überschreitet.
Folgendes erscheint, wenn MAX POWER SET gewählt wird:
Der Leistungsgrenzwert kann mit Hilfe der
Seite 14 GMC-I Messtechnik GmbH
Zehnertastatur oder des Drehschalters eingestellt werden. Der gewählte Wert wird dann durch Drücken der Taste „Enter“ oder „OK“ Übernommen. Der Maximalwert beträgt 108 W.
SW ENABLE (Def) SW DISABLE
INI. OUT SAVE INI. CLEAR (Def)
SAVE OUT VOLT. DON’T SAVE (Def)
BAUDRATE 4800 BAUDRATE 9600 BAUDRATE 19 200 BAUT. 38 400 (Def)
Bedienungsanleitung zur LSP-KONSTANTER Serie 32K
Wird bei einer Belastungssituation dieser Wert überschritten, so ertönt ein Warnsignal und im Display wird „OP“ angezeigt.
2.3.6.3 Drehschalterfunktion ein- / ausschalten
Folgendes erscheint, wenn Rotary SW SET gewählt wird:
Die Auswahl kann mit Hilfe der Auf- und Abwärtstasten oder des Drehschalters geändert werden, und die neue Einstellung wird durch Drücken der Taste „Enter“ bestätigt.
2.3.6.4 Ausgangszustand beim Einschalten - Initial OUT SET
Mit dieser Funktion wird der Ausgangszustand beim Einschalten des Geräts bestimmt. Folgendes erscheint, wenn INITIAL OUT SET gewählt wird:
Die Auswahl kann mit Hilfe der Auf- und Abwärtstasten oder des Drehschalters geändert werden, und die neue Einstellung wird durch
Drücken der Taste „Enter“ bestätigt. Wenn INI. OUT SAVE gewählt wird, wird der zuletzt eingestellte Ausgangszustand (ON / OFF) gespeichert und beim Einschalten eingestellt. Wenn INI. CLREAR (Default Einstellung) gewählt wird, wird der Ausgang bei Netz EIN auf OFF geschaltet.
2.3.6.5 Aktuellen Spannungswert speichern - Voltage Save Set
Diese Funktion speichert den aktuell eingestellten Spannungswert. Der Benutzer kann dadurch viel Zeit sparen. In diesem Fall stellt sich der KONSTANTER beim Einschalten auf diesen abgespeicherten aktuellen Wert ein.
Folgendes erscheint, wenn VOLT. SAVE SET gewählt wird:
zuletzt eingestellte Spannungswert gespeichert. Wenn DON T SAVE VOLT (Default Einstellung) gewählt wird, wird dieser Wert nicht gespeichert.
2.3.6.6 Kommunikationseinstellung
Diese Funktion dient der Bedienung der Stromversorgungsgeräte mit einem PC. Folgendes erscheint, wenn BAUDRATE SET gewählt wird:
GMC-I Messtechnik GmbH Seite 15
Die Auswahl kann mit Hilfe der Auf- und Abwärtstasten oder des Drehschalters geändert werden, und die neue Einstellung wird durch Drücken der Taste „Enter“ bestätigt. Wenn SAVE VOLTAGE gewählt wird, wird der
Die Übertagungsgeschwindigkeit kann mit Hilfe der Auf- und Abwärtstasten oder des Drehschalters geändert werden. Die neue Einstellung wird durch Drücken der Taste „Enter“ bestätigt. Die Default Einstellung ist 38400 bps.
Bedienungsanleitung zur LSP-KONSTANTER Serie 32K
CLEAR 1
ADDRESS SET = akt. Adresse z.B. 8 NEW = _
SET PASSWORD _
2.3.6.7 Kommunikationsadresse einstellen
Die Kommunikationsadresse dient der Steuerung von Systemen mit mehreren Stromversorgungen. Bis zu 32 Geräte können über den RS232-/ USB-Bus von einem Rechner bedient werden. Jeder Stromversorgung muss daher eine eigene Adresse zugeordnet werden.
Folgendes erscheint, wenn ADDRESS SET gewählt wird:
Die Adresse kann mit Hilfe der Zehnertastatur oder des Drehschalters geändert werden, und die neue
Einstellung wird durch Drücken der Taste „Enter“
bestätigt. Adressen können in einem Bereich von 0 bis 31 gewählt werden.
2.3.6.8 Tastatur sperren
Diese Funktion erlaubt die Sperrung der Bedientastatur und gewährleistet eine sichere Bedienung des Geräts.
Folgendes erscheint, wenn KEY LOCK gewählt wird:
4 Ziffern können mit Hilfe der Zehnertastatur oder durch Drehen des Drehschalters und der Pfeiltasten als Passwort eingegeben werden. Mit „ENTER“ wird die Eingabe bestätigt
Nachdem die Tastatur gesperrt wurde, muss das Passwort eingegeben werden, um sie wieder freizugeben. Die Freigabe erfolgt mit der Taste „OK“. Wurde das Passwort vergessen, so kann mit einem Master Passwort eine Rücksetzung vorgenommen werden. Das Master Passwort wird auf Anforderung mitgeteilt.
Die Output Taste ist von der Tastensperre nicht betroffen.
2.3.6.9 Gespeicherte Datensätze löschen
Folgendes erscheint, wenn CLEAR SAVE DATA gewählt wird:
Diese Funktion löscht die gespeicherten Daten.
Jeder der 10 Datensätze muss einzeln gelöscht
werden.
2.3.6.10 Exit-Funktion
Wenn die Exit-Funktion gewählt wird, wird die Menüfunktion verlassen.
Seite 16 GMC-I Messtechnik GmbH
Reparatur- und Ersatzteil-Service Kalibrierzentrum* und Mietgeräteservice
Bitte wenden Sie sich im Bedarfsfall an:
GMC-I Service GmbH Service-Center Thomas-Mann-Straße 20 90471 Nürnberg • Germany Telefon +49 911 8602-0 Telefax +49 911 8602-253 E-Mail service@gossenmetrawatt.com www.gmci-service.com
Diese Anschrift gilt nur für Deutschland. Im Ausland stehen unsere jeweiligen Vertretungen oder Niederlassungen zur Verfügung.
* DAKKS-Kalibrierlabor für elektrische Messgrößen D–K–15080 akkreditiert nach DIN EN ISO/IEC 17025:2005
Akkreditierte Messgrößen: Gleichspannung, Gleichstromstärke, Gleichstromwiderstand, Wechselspannung, Wechselstromstärke,
Wechselstrom-Wirkleistung, Wechselstrom-Scheinleistung, Gleichstromleistung, Kapazität, Frequenz, Temperatur
Kompetenter Partner
Die GMC-I Messtechnik GmbH ist zertifiziert nach DIN EN ISO 9001:2008. Unser DAKKS-Kalibrierlabor ist nach DIN EN ISO/IEC 17025:2005 bei der deutschen Akkreditierungsstelle GmbH
unter der Nummer D–K–15080 akkreditiert. Vom Prüfprotokoll über den Werks-Kalibrierschein bis hin zum DAKKS-Kalibrierschein reicht unsere
messtechnische Kompetenz. Ein kostenloses Prüfmittelmanagement rundet unsere Angebotspalette ab. Das DAKKS-Kalibrierlabor ist Bestandteil unserer Service-Abteilung. Sollten bei der Kalibrierung Fehler erkannt
werden, kann unser Fachpersonal Reparaturen mit Original-Ersatzteilen durchführen. Als Kalibrierlabor kalibrieren wir natürlich herstellerunabhängig.
Bedienungsanleitung zur LSP-KONSTANTER Serie 32K
Produktsupport
Bitte wenden Sie sich im Bedarfsfall an:
GMC-I Messtechnik GmbH Hotline Produktsupport Telefon D 0900 1 8602-00 A/CH +49 911 8602-0 Telefax +49 911 8602-709 E-Mail support@gossenmetrawatt.com
GMC-I Messtechnik GmbH Seite 17
Bedienungsanleitung zur LSP-KONSTANTER Serie 32K
GMC-I Messtechnik GmbH Südwestpark 15 90449 Nürnberg • Germany
Telefon +49 911 8602-111 Telefax +49 911 8602-777 E-mail info@gossenmetrawatt.com www. gossenmetrawatt.com
Erstellt in Deutschland Änderungen vorbehalten Eine PDF-Version finden Sie im Internet
Loading...
