Page 1
RO
MD
INSTRUCȚIUNI DETALIATE
PENTRU UTILIZAREA UNEI
MAȘINI DE GĂTIT
INDEPENDENTE PE GAZ
gorenje
GI5126WH
G5112WJ
G5113WJ
G5111WJ
G5111SJ
GI5113WJ
GI5113XJ
GI5112WJ
GI5112XJ
G5111BEF
G5111WF
G5111XF
G5112WF-B
GI5121WH
www.gorenje.com
Page 2
RO 1
Vă mulțumim pentru încredere și pentru
achiziționarea aparatului nostru.
Acest manual de instrucțiuni detaliate este
furnizat pentru a face utilizarea acestui produs
mai ușoară. Instrucțiunile trebuie să vă permită
să învățați despre noul dumneavoastră aparat
cât mai repede posibil.
Asigurați-vă că ați primit un aparat în stare bună.
Dacă găsiți daune cauzate de transport, vă rugăm
să contactați vânzătorul de la care ați achiziționat
aparatul sau depozitul regional de unde a fost
furnizat.
Aceste instrucțiuni sunt valabile doar în cazul în
care simbolul țării este imprimat pe aparat. Dacă
nu există NICIUN simbol de țară pe aparat, vă
rugăm să consultați instrucțiunile tehnice pentru
reglarea aparatului în conformitate cu cerințele
de utilizare în țara în cauză.
Aparatul trebuie să fie conectat în conformitate
cu reglementările în vigoare și poate fi utilizat
numai în zone bine ventilate. Citiți instrucțiunile
înainte de conectarea sau utilizarea aparatului.
Instrucțiunile de utilizare sunt de asemenea
disponibile pe site-ul nostru web:
http://www.gorenje.com
Informații importante
Sfat, avertizare
GORENJE gospodinjski aparati, d.o.o.
Partizanska cesta 12
SI-3320 Velenje, SLOVENIA
[email protected]
Page 3
RO 2
INSTRUCȚIUNI DE SIGURANȚĂ IMPORTANTE
CITIȚI CU ATENȚIE INSTRUCȚIUNILE ȘI PĂSTRAȚI-LE
PENTRU CONSULTĂRI ULTERIOARE.
Acest aparat poate fi utilizat de către copiii în vârstă de 8 ani şi de
peste 8 ani și de către persoane cu capacităţi fizice, senzoriale sau
mentale reduse sau lipsite de experienţă şi de cunoştinţe, numai dacă
acestea au fost supravegheate sau pregătite în vederea utilizării
aparatului în condiţii de siguranţă şi dacă înţeleg riscurile asociate.
Nu lăsați copiii să se joace cu aparatul. Curăţarea şi întreţinerea nu
vor fi realizate de către copii nesupravegheaţi.
AVERTISMENT: Aparatul şi câteva dintre componentele sale
accesibile pot deveni foarte fierbinţi în timpul utilizării. Aveți grijă
să nu atingeți secțiunile aparatului care se încălzesc. Copiii mai mici
de 8 ani trebuie ținuți la distanță de aparat dacă nu sunt sub
supraveghere continuă.
ATENȚIONARE: Părțile accesibile ale aparatului se pot încălzi foarte
tare în timpul utilizării. Copiii mici trebuie ținuți la distanță de cuptor.
AVERTISMENT: Pericol de incendiu: nu depozitaţi obiecte pe
suprafeţele de gătit.
ATENȚIE: Procesul integral sau parțial de gătit trebuie să fie
supravegheat continuu.
AVERTISMENT: Procesul nesupravegheat de gătit pe plită cu
grăsime sau cu ulei poate fi periculos şi poate provoca apariţia unui
incendiu. NICIODATĂ să nu încercaţi să stingeţi incendiul cu apă, ci
opriţi aparatul şi acoperiţi flacăra de ex. cu un capac sau cu o pătură
ignifugă.
AVERTISMENT: Înainte de a înlocui becul, asigurați-vă că aparatul a
fost deconectat de la rețeaua de alimentare, pentru a preveni
pericolul unui șoc electric.
Page 4
RO 3
Aparatul nu trebuie să fie instalat în spatele unei uși decorative,
pentru a evita supraîncălzirea.
Nu folosiți agenți de curățare abrazivi sau raclete metalice ascuțite
pentru a curăța ușa de sticlă a cuptorului / sticla capacului rabatabil
al plitei (după caz), deoarece acestea pot zgâria suprafața, ceea ce
poate duce la spargerea sticlei.
Nu folosiţi dispozitive de curăţat cu aburi sau cu presiune ridicată
pentru a curăţa aparatul pentru că pot genera șocuri electrice.
Aparatul nu este destinat pentru a fi controlat prin temporizatori
externi sau prin sistem de control de la distanță.
ATENȚIONARE: Folosiți doar protecții pentru plită create de
producătorul aparatului de gătit sau pe cele care sunt indicate de
producător în manualul de instrucțiuni sau protecțiile care sunt
incorporate în aparat. Folosirea unor protecții necorespunzătoare
poate duce la accidente.
Aparatul este conceput să fie așezat direct pe podea, fără niciun
suport sau plintă.
Asigurați-vă că capacul este curat și că nu există niciun lichid vărsat
pe el înainte de a-l ridica. Capacul poate fi emailat sau din sticlă.
Acesta poate fi închis numai atunci când zonele de gătit sunt complet
răcite.
PRECAUȚII: Acest aparat se folosește doar cu scopul de a găti. Nu
trebuie utilizat în alte scopuri, cum ar fi pentru încălzirea unei camere.
Aparatul poate fi conectat la rețeaua electrică doar de către un
tehnician de service autorizat sau un expert. Clemele (înlocuind
cablul de conectare) trebuie sa fie protejate de un dispozitiv de
protecție pentru cleme (vezi echipamentul suplimentar). Modificarea
aparatului sau repararea neprofesionistă a acestuia poate avea ca
rezultat un risc de rănire gravă sau deteriorarea produsului.
Page 5
RO 4
În cazul în care cablul furnizat este deteriorat, acesta trebuie înlocuit
de producător, de un tehnician sau de o persoană calificată pentru a
se evita orice pericol.
Operaţiunile de service sau reparaţiile neautorizate pot genera risc
de explozie, electroşoc sau scurtcircuit şi drept urmare, vătămarea
corporală şi avarierea aparatului. Aceste activităţi trebuie să fie
executate doar de către un expert autorizat.
Înainte de instalare, asiguraţi-vă de compatibilitatea condiţiilor de
racordare locale (tipul şi presiunea gazului) cu condițiile de ajustare
ale aparatului.
Condițiile de ajustare ale acestui aparat sunt specificate pe etichetă
(sau plăcuţa cu caracteristici tehnice).
Acest aparat nu este conectat la un dispozitiv de evacuare a
produselor de combustie. Aparatul trebuie instalat şi conectat în
conformitate cu reglementările actuale cu privire la instalare. O
atenție deosebită trebuie acordată cerințelor relevante privind
ventilația.
ATENȚIE: Utilizarea unui aparat de gătit cu gaz generează căldură,
umiditate și produse de combustie" în încăperea în care este instalat.
Asiguraţi-vă că bucătăria dumneavoastră este bine ventilată, mai ales
în timpul folosirii aparatului: Deschideţi toate sursele de ventilaţie
naturală sau instalaţi un dispozitiv de ventilaţie mecanică (o hotă).
ATENȚIE: posibilitatea de înclinare.
Page 6
RO 5

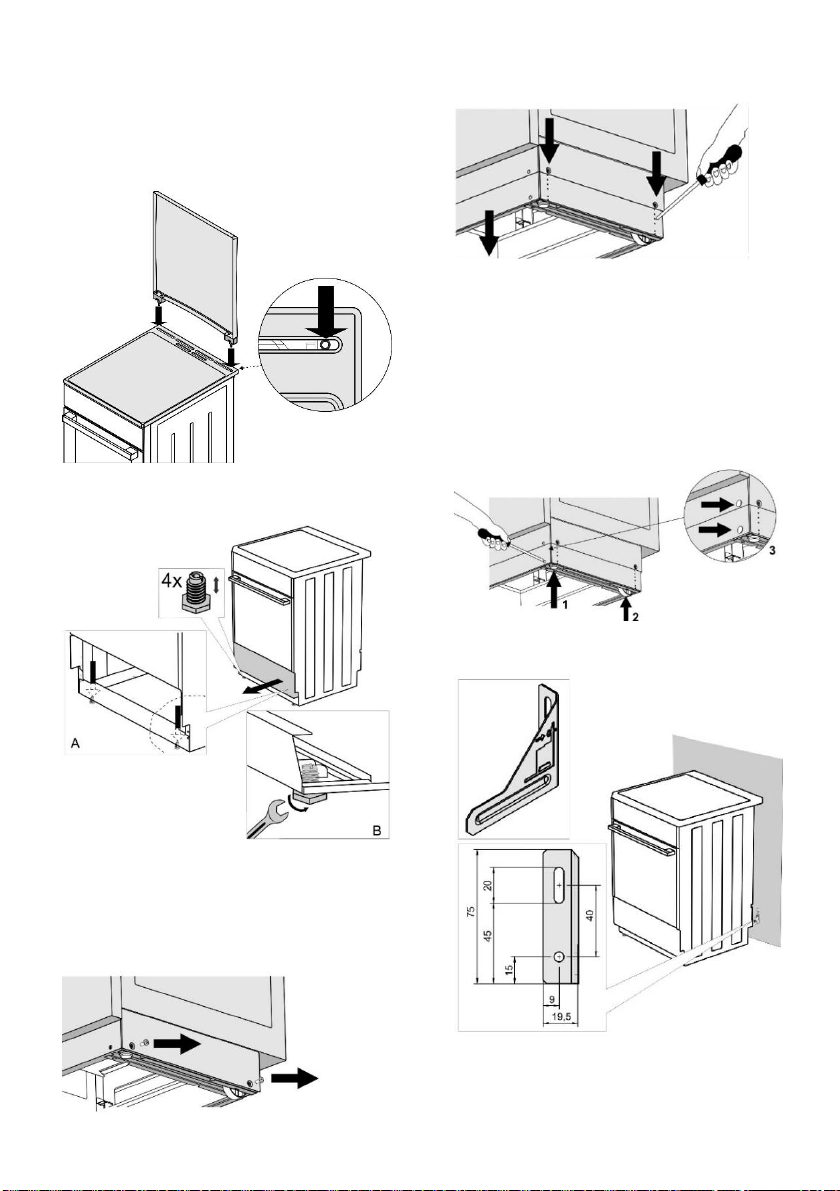

AVERTISMENT: Pentru a preveni înclinarea
aparatului, trebuie montate mijloace de
stabilizare. Consultați manualul de instrucțiuni
pentru instalare.
Utilizarea îndelungată intensivă a aparatului poate necesita ventilație
suplimentară, de exemplu deschiderea unei ferestre, sau o ventilație
mai eficientă, de exemplu, creșterea nivelului de ventilație mecanică
în cazul în care există.
Acesta este un aparat de clasa 1 și 2/1. Aparatul poate atinge
dulapurile adiacente de pe ambele părți atunci când sunt așezate în
rând. Pe o parte, un dulap înalt - mai înalt decât aparatul - poate fi
așezat la o distanță de cel puțin 10 cm de aparat. Pe celaltă parte,
poate fi așezat doar un dulap de aceeași înălțime.
Acordaţi atenţie instalării corecte a părţilor componente ale
arzătorului.
Nu instalați aparatul lângă surse puternice de căldură, precum sobe
pe combustibil solid, deoarece temperatura ridicată din apropierea
acestuia, poate distruge aparatul.
Închideţi supapa principală de admisie dacă nu intenţionaţi să folosiţi
arzătoarele o perioadă mai lungă de timp (de exemplu, înainte de a
pleca în concediu).
În cazul în care cablurile de alimentare ale altor aparate situate în
apropierea acestui aparat sunt prinse în ușa cuptorului, acestea pot
fi deteriorate, ceea ce poate duce la rândul său, la un scurt-circuit. În
consecință, păstrați cablurile de alimentare ale altor aparate la o
distanță sigură.
Dacă observați orice defecțiuni la instalația de gaz sau miros de gaz
în încăpere:
− întrerupeți imediat alimentarea cu gaze sau închideți butelia de gaz;
Page 7
RO 6
− stingeți orice foc deschis și stingeți orice produs din tutun;
− nu porniți sau opriți niciun dispozitiv electric (inclusiv luminile);
− Aerisiți bine încăperea – deschideți ferestrele;
− informați imediat centrul de service sau un distribuitor de gaze
naturale autorizat.
Nu căptușiți pereții cuptorului cu folie de aluminiu și nu așezați tăvi
de copt sau alte vase pentru gătit la baza cuptorului. Folia de aluminiu
ar împiedica circulația aerului în cuptor, împiedică procesul de gătire,
și distruge stratul de email.
Ușa cuptorului devine foarte fierbinte pe durata funcționării. Un al
treilea geam este instalat pentru o protecție suplimentară, reducând
temperatura suprafeței exterioare (numai la anumite modele).
Balamale de la ușa cuptorului se pot deteriora dacă se află sub
sarcină excesivă. Nu așezați oale grele pe ușa cuptorului deschisă și
nu vă sprijiniți de ușa cuptorului deschisă atunci când curățați
cavitatea cuptorului. Nu stați niciodată pe ușa cuptorului deschisă și
nu lăsați copiii să se așeze pe ea.
Asigurați-vă că gurile de aerisire nu sunt acoperite sau obstrucționate
în niciun alt mod.
AVERTISMENT! În cazul spargerii geamului unității de gătit:
- Închideți imediat alimentarea cu combustibil a arzătoarelor și
deconectați elementele electrice pentru încălzire, precum și întregul
aparat de la rețeaua de electricitate.
- Nu atingeți suprafața aparatului.
- Nu folosiți aparatul.
ÎNAINTE DE CONECTAREA APARATULUI
Citiți cu atenție instrucțiunile de utilizare înainte de conectarea
aparatului. Reparațiile sau orice cereri de garanție rezultate din
conectarea sau utilizarea necorespunzătoare a aparatului nu sunt
acoperite de garanţie.
Page 8
RO 7
CAPACUL APARATULUI
Asigurați-vă că capacul este curat și că nu există
niciun lichid vărsat pe el înainte de a-l ridica.
Capacul poate fi emailat sau din sticlă. Acesta poate
fi închis numai atunci când zonele de gătit sunt
complet răcite.
A nu se coborî capacul când arzătorul este în
funcțiune!
Simbolul de pe produs sau de pe
ambalajul acestuia indică faptul că
capacele din sticlă se pot sparge
atunci când sunt încălzite.
Opriți toate arzătoarele înainte de a închide capacul.
SERTARUL APARATULUI
Nu depozitați obiecte inflamabile,
explozive, volatile sau termosensibile
(cum ar fi hârtia, cârpe de vase, pungi
de plastic, produse de curățare sau
detergenți și spray-uri) în sertarul de
depozitare al cuptorului, deoarece
acestea se pot aprinde în timpul
funcționării și pot provoca un incendiu.
ECHIPAMENTE ȘI ACCESORII
CUPTOR (în funcție de model)
GHIDAJE DE SÂRMĂ
Ghidajele de sârmă permit prepararea produselor
alimentare pe patru nivele.
Funcționarea aparatului este sigură cu sau fără
ghidajele pentru tavă.
GHIDAJE TELECSCOPICE CU
EXTRAGERE
Ghidajele telescopice cu extragere pot fi montate
pentru nivelul 2, 3 și 4. Ghidajele cu extragere pot fi
parțial sau complet extensibile.
GOFRAT
Cuptorul are ghidaje laterale pe patru nivele pentru
introducerea grătarului și a tăvilor de copt.
Aparatul și unele din părțile accesibile
tind să se încălzească în timpul gătirii.
Utilizați mănuși de bucătărie.
GRĂTAR
Există un clichet de siguranță la nivelul
grătarului. De aceea, ridicați grătarul ușor în față
atunci când îl scoateți din cuptor.
Grătarul sau tava trebuie să fie introdus/introdusă
întotdeauna în canelura dintre cele două profile de
sârmă.
Cu ghidaje telescopice extensibile, mai întâi scoateți
ghidajele unui singur nivel și așezați grătarul sau
tava de copt pe acestea. Apoi, împingeți-le cu mâna
cât mai mult posibil.
Închideți ușa cuptorului când ghidajele
telescopice sunt retrase complet în cuptor.
Pe măsură ce accesoriile de coacere se
încălzesc, forma acestora se poate modifica. Acest
lucru nu afectează funcționalitatea acestora, iar
acestea vor reveni la forma originală atunci când se
răcesc.
UNITATE DE CONTROL
(în funcție de model)
GI5126WH, GI5113WJ, GI5113XJ, GI5112WJ,
GI5112XJ, G5111BEF, G5111WF, GI5121WH,
G5111XF, G5112WF-B
G5112WJ, G5113WJ
G5111WJ, G5111SJ
1. Buton zona de gătit din stânga față
(arzător de gaz)
2. Buton zona de gătit din stânga spate
(arzător de gaz)
3. Buton zona de gătit din dreapta spate
(arzător de gaz)
4. Buton zona de gătit din dreapta față
(arzător de gaz)
5. Buton de selectare a sistemului de gătit
6. Butonul pentru iluminat cuptorul
7. Buton de aprindere electrică
Page 9
RO 8
UTILIZAREA APARATULUI
ÎNAINTE DE UTILIZAREA APARATULUI
PENTRU PRIMA DATĂ
La primirea aparatului, îndepărtați toate accesoriile,
inclusiv orice echipament de transport, din cuptor.
Curățați toate accesoriile și ustensilele cu apă caldă
și detergent normal. Nu folosiți agenți de curățare
abrazivi.
Când cuptorul se încălzește pentru prima dată, se va
elibera mirosul caracteristic unui aparat nou. Aerisiți
camera temeinic la prima utilizare.
PLITĂ DE GĂTIT
ARZĂTOARE DE GAZ
− Dacă doriţi să prăjiţi rapid nişte alimente, reglaţi
iniţial arzătorul la puterea maximă şi apoi
continuați prepararea la puterea minimă.
− La unele modele, arzătoarele mașinii de gătit sunt
prevăzute cu dispozitive de siguranță
termoelectrice. Dacă flacăra azătorului se stinge
(din cauza datului în clocot, presiunii etc.),
alimentarea cu gaz se va opri automat. Orice
posibilitate a unei scurgeri de gaz în încăpere
este astfel eliminată.
− Așezați întotdeauna capacul arzătorului exact pe
coroana arzătorului. Asiguraţi-vă că orificiile de pe
coroana arzătorului nu sunt niciodată blocate.
SFATURI PRIVIND VASELE
DUMNEAVOASTRĂ PENTRU GĂTIT
− Vasele alese corect vor duce la o durată optimă
de preparare a mâncării şi a consumului de gaz.
Diametrul vasului pentru gătit este cel mai
important parametru în această privință.
− Dacă o oală sau o tigaie este prea mică, flăcările
care ajung peste marginea acesteia pot deteriora
vasul respectiv. În plus, consumul de gaz va fi mai
mare.
− Pentru a se aprinde, gazul are nevoie și de aer.
Dacă o oală sau o tigaie este prea mare,
alimentarea cu aer către arzător este insuficientă
și ca rezultat, efectul combustiei este mai mic.
Reductor plită pe gaz (numai la anumite modele)
Folosiți reductorul plitei pe gaz atunci când gătiți întrun recipient cu diametrul mai mic. Aşezaţi-l pe grătar
deasupra arzătorului auxiliar.
Tip arzător
Diametrul
recipientului
Mare (3,0 kW)
220-260 mm
Normal (1,9 kW)
180-220 mm
Auxiliar (1,0 kW)
120-180 mm
SFATURI PRIVIND ECONOMISIREA
ENERGIEI
− Dacă este posibil conform procesului de
preparare/gătire, folosiţi un capac.
− Vasul pentru gătit trebuie să aibă dimensiunea
corespunzătoare pentru cantitatea de alimente
preparate. Prepararea unei cantităţi mici de
mâncare într-o oală sau tigaie mare duce la o
risipă de energie.
− Dacă un fel de mâncare are nevoie de un timp
lung de preparare, utilizați oala sub presiune.
− Legumele, cartofii, etc. pot fi pregătite într-o
cantitate mai mică de apă. Mâncarea va gătită la
fel de bine, atâta timp cât oala are un capac bine
fixat. După aducerea apei la punctul de fierbere,
reduceți căldura la un nivel suficient pentru a
menține un foc mic lent.
APRINDEREA ȘI UTILIZAREA
ARZĂTOARELOR
Întotdeauna apăsați butonul înainte de
rotirea acestuia.
Nivelele puterii de preparare sunt indicate pe
butoane prin simboluri cu flacără mare sau mică.
Rotiţi butonul de pe poziţia flacără mare ( ) pe
poziţia flacără mică ( ) şi înapoi. Intervalul de
operare se află între cele două simboluri cu flacără.
Setările între ( ) și ( ) nu sunt recomandate. În
acest interval, flacăra este instabilă și se poate
stinge.
Pentru a opri un arzător, rotiți butonul spre
dreapta, în poziția ( ).
Page 10
RO 9
Aprinderea cu o singură mână
Pentru a aprinde un arzător de gaz, apăsați butonul
corespunzător și rotiți-l în poziția de putere maximă.
Se va activa scânteia electrică de la bujie, iar gazul
se va aprinde.
Aprinderea cu două mâini
Pentru a aprinde un arzător de gaz, apăsați butonul
corespunzător și rotiți-l în poziția de putere maximă.
Apăsați butonul bujiei.
Se va activa scânteia electrică de la bujie, iar gazul
se va aprinde.
Aprinderea electrică va funcționa numai în
cazul în care cablul de alimentare este conectat la
rețeaua de energie electrică. Dacă aprinderea
electrică nu funcţionează din cauza unei întreruperi
de curent sau a defectării bujiilor, gazul se poate
aprinde prin utilizarea unui chibrit sau a unei
brichete.
După aprindere, țineți butonul apăsat timp de
aproximativ 5 secunde până când flacăra se
stabilizează.
Dacă arzătorul nu s-a aprins în 15
(cincisprezece) secunde, închideţi
arzătorul şi aşteptaţi cel puţin un minut.
Apoi, repetaţi procesul de aprindere.
Dacă flacăra arzătorului se stinge (din orice
motiv), închideţi arzătorul şi aşteptaţi un minut
înainte de a încerca să-l reaprinde.
CUPTOR
SELECTAREA SISTEMULUI DE GĂTIT
(în funcție de model)
Rotiți butonul (la stânga și la dreapta) pentru a
selecta sistemul de gătit.
Setările pot fi modificate și în timpul
funcționării.

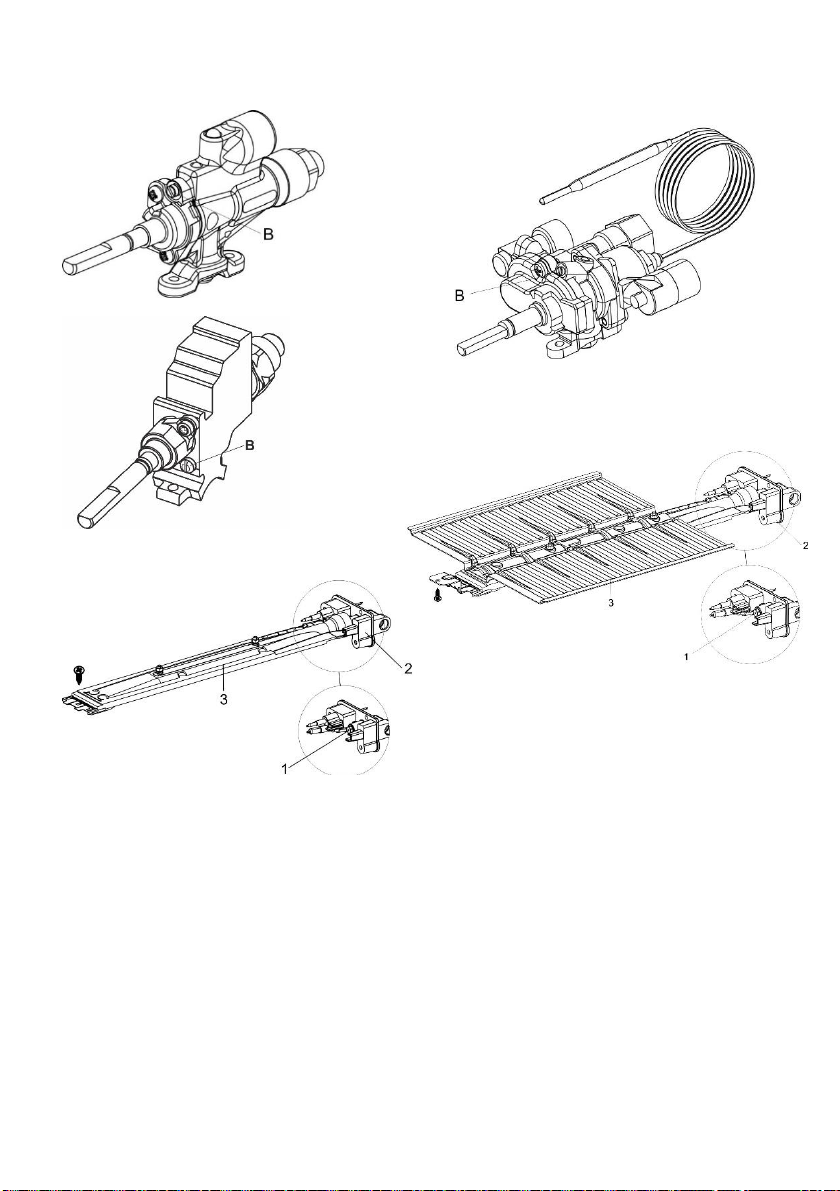

Gazul care ajunge în arzătorul cuptorului este
controlat printr-o valvă sau un termostat prevăzut cu
un dispozitiv de protecție termoelectric împotriva
flăcării.
APRINDEREA ARZĂTORULUI
CUPTORULUI
Apăsați butonul și rotiți-l spre stânga în poziția de
putere maximă. În același timp, țineți un chibrit
aprins la orificiul pentru aprinderea arzătorului
cuptorului până când se aprinde gazul.
PUTERE
MAXIMĂ
PUTERE
MINIMĂ
ROBINET
PROTEJAT
TERMOSTAT
275°C
150°C
Aprinderea cu o singură mână
Pentru a aprinde un arzător de gaz, apăsați butonul
corespunzător și rotiți-l în poziția de putere maximă.
Se va activa scânteia electrică de la bujie, iar gazul
se va aprinde.
Aprinderea cu două mâini
Pentru a aprinde un arzător de gaz, apăsați butonul
corespunzător și rotiți-l în poziția de putere maximă.
Apăsați butonul bujiei.
Se va activa scânteia electrică de la bujie, iar gazul
se va aprinde.
După aprindere, țineți butonul apăsat timp de
aproximativ 5 secunde până când flacăra se
stabilizează.
Temperatura cuptorului este reglată de un
termostat. Imediat după aprindere, arzătorul
funcționează cu putere maximă până când este
atinsă temperatura setată. Apoi, termostatul reduce
automat puterea arzătorului la nivelul necesar pentru
a menține temperatura setată. Reglarea temperaturii
va funcționa corect doar dacă ușa cuptorului este
închisă.
Page 11
RO 10
ÎNCĂLZIREA CUPTORULUI CU
ARZĂTORUL INFRAROȘU PE GAZ
Căldura este radiată de către încălzitorul infraroșu
(grătar) instalat în partea superioară a cuptorului. Se
utilizează pentru preparare la grătar.
Apăsați butonul și rotiți-l spre dreapta până la poziția
. În același timp, apăsați butonul dispozitivului
de aprindere sau țineți un chibrit aprins la orificiul
pentru aprinderea arzătorului cuptorului până când
se aprinde gazul.
După aprindere, țineți butonul apăsat timp de
aproximativ 5 secunde până când flacăra se
stabilizează.
În timpul funcționării, încălzitorul cuptorului cu
infraroșu nu este reglat în ceea ce privește
temperatura și funcționează cu putere maximă.
După ce s-a aprins arzătorul pentru grătar,
trebuie să deschideți ușa cuptorului. După două
minute, ușa cuptorului se închide. Pregătirea la
grătar continuă apoi în spatele ușilor închise.
ÎNCĂLZIREA CUPTORULUI CU
ÎNCĂLZITORUL INFRAROȘU ELECTRIC
Căldura este radiată de către încălzitorul infraroșu
(grătar) instalat în partea superioară a cuptorului. Se
utilizează pentru preparare la grătar.
Este potrivit pentru prepararea la grătar a unor
fripturi, cârnați, cotlete etc. în cantități mai mici. Este,
de asemenea, utilizat pentru prepararea puiului la
rotisor.
Apăsați și rotiți butonul. Temperatura pentru
prepararea alimentelor la grătar este de aproximativ
240°C. Atunci când se atinge această temperatură,
încălzitorul este oprit și se activează din nou atunci
când temperatura scade sub 240°C.
PORNIREA PROCESULUI DE
PREPARARE
Setați sistemul de gătit; apoi, porniți-l.
PORNIREA PROCESULUI DE
PREPARARE
Setați sistemul de gătit; apoi, porniți-l. ( ).
DESCRIEREA SISTEMELOR
Încălzirea unui cuptor gol consumă multă energie.
De aceea, coacerea mai multor tipuri de produse de
patiserie sau mai multor pizza în mod succesiv va
salva multă energie din moment ce cuptorul va fi fost
deja preîncălzit.
Utilizați forme sau tăvi de copt din silicon de culoare
închisă sau emailate deoarece acestea conduc
căldura foarte bine.
Când utilizați hârtie pergament, asigurați-vă că este
rezistentă la temperaturi ridicate.
În timpul pregătirii hranei, în interiorul cuptorului se
formează foarte mult abur, care este eliminat prin
coșul din spatele aparatului. Aburul se poate
condensa pe ușa și capacul aparatului (în funcție de
model). Acesta este un fenomen standard care nu
afectează funcționarea aparatului. După terminarea
procesului de gătire, ștergeți apa condensată cu o
cârpă.
Opriți cuptorul cu aproximativ 10 minute înainte de
sfârșitul procesului de preparare pentru a economisi
energie prin utilizarea căldurii acumulate.
Nu răciți mâncarea într-un cuptor închis pentru a
preveni condensarea (condens).
Ghiduri nivele de gătit
Nu introduceți tava de copt adâncă în
primul ghidaj.
TAVA DE COPT ADÂNCĂ se folosește pentru
frigere cărnii și coacerea produselor moi de
patiserie. Poate fi folosită și ca tavă de scurgere.
Nu așezați niciodată tava de copt adâncă în
primul ghidaj în timpul procesului de preparare, cu
excepția cazului în care preparați alimente la grătar
sau utilizați rotisorul și folosiți tava adâncă doar ca o
tavă de scurgere.
COACEREA PRODUSELOR DE
PATISERIE
Folosiți doar un singur nivel și forme sau tăvi de copt
de culoare deschisă. Formele sau tăvile de copt de
culoare închisă absorb prea mult din căldura din
arzătorul cuptorului.
Întotdeauna așezați tăvile de copt pe grătar. Dacă
utilizați forma de copt furnizată, scoateți grătarul.
Timpul de preparare va fi mai scurt în cazul în care
cuptorul este preîncălzit.
FRIGERE CARNE
Folosiți tigăi sau tăvi emailate, din sticlă
termorezistentă, lut sau fontă. Tăvile din oțel
inoxidabil nu sunt adecvate, deoarece ele reflectă
puternic căldura.
Puneți suficient lichid în timpul procesului de
preparare, pentru a preveni arderea cărnii. Întoarceți
carnea în timpul coacerii. Friptura va rămâne mai
suculentă dacă o acoperiți.
Page 12
RO 11
PREPARARE LA GRĂTAR CU
ÎNCĂLZITORUL INFRAROȘU PE GAZ SAU
ELECTRIC
Preîncălziți încălzitorul cu infraroșu (grătarul) timp de
cinci minute.
Supravegheați mereu procesul de preparare.
Carnea se poate arde rapid din cauza temperaturii
ridicate.
Frigerea cu ajutorul încălzitorului grătarului este
potrivită pentru preparare crocantă și cu conținut
scăzut de grăsime a bratwurst, bucăți de carne și
pește (fripturi, escalopuri, fripturi sau fileuri de
somon etc.) sau pentru prepararea pâinii prăjite.
Atunci când preparați alimente direct pe grătar,
ungeți-l cu ulei pentru a preveni lipirea cărnii de
grătar și introduceți-l în al 3-lea ghidaj. Introduceți
tava de scurgere în ghidajul 1 sau 2.
Atunci când preparați alimente la grătar într-o tavă
de copt, asigurați-vă că există suficient lichid în tavă
pentru a preveni arderea. Întoarceți carnea în timpul
coacerii. Preparerea la grătar se face cu ușa
cuptorului închisă.
Dupa prepararea la grătar, curățați cuptorul,
accesoriile și ustensilele.
Prepararea alimentelor la rotisor
(în funcție de model)
Introduceți suportul pentru bățul de frigăruie în a
treia glisieră din partea de jos și așezați foaia de copt
subțire în glisiera (prima) de fund, pentru a servi
drept tavă de scurgere.
Străpungeți carnea pe frigăruie și strângeți
șuruburile.
Așezați mânerul frigăruii pe suportul frontal al
frigăruii și introduceți vârful în orificiul din partea
dreaptă a peretelui din spate a cavității cuptorului
(deschiderea este protejată cu un capac rotativ).
Desfaceți mânerul frigăruii și închideți ușa
cuptorului.
Porniți cuptorul, selectând sistemul de încălzire
pentru grătarul electric și rotisor.
Pentru a porni rotisorul cu aprinzătorul pentru grătar,
aprindeți lumina cuptorului.
Nu folosiți grilul în poziția 4.
Grilul se va folosi doar atunci când ușa
cuptorului este închisă.
ÎNTREȚINERE ȘI CURĂȚARE
Asigurați-vă că ați deconectat aparatul
de la rețeaua electrică și așteptați ca
aparatul să se răcească.
Copiii nu trebuie să curețe aparatul sau să
îndeplinească sarcini de întreținere, fără
supraveghere corespunzătoare.
Finisaj din aluminiu (arzător de gaz)
Curățați finisajul din aluminiu cu detergenți lichizi
non-abrazivi concepuți pentru astfel de suprafețe.
Aplicați soluția de curățat pe o cârpă umedă și
curățați suprafața. Apoi, clătiți suprafața cu apă. Nu
aplicați soluția de curățat direct pe finisajul din
aluminiu. Nu folosiți agenți de curățare sau bureți
abrazivi.
Suprafețele acoperite cu aluminiu nu trebuie
să intre în contact cu spray-urile de curățare a
cuptorului, deoarece acest lucru poate duce la
deteriorări vizibile și permanente.
Partea frontală a carcasei din oțel inoxidabil
(în funcție de model)
Curățați această suprafață doar cu un detergent slab
(soluții de săpun brevetate) și un burete moale care
să nu zgârie finisajul. Nu folosiți agenți de curățare
abrazivi sau produse de curățare care conțin
solvenți, deoarece acestea pot deteriora finisajul
carcasei.
Suprafețe lăcuite și piese din plastic
(în funcție de model)
Nu curățați butoanele, mânerele ușilor,
autocolantele și plăcuțele cu caracteristicile
tehnice/privind modelul cu agenți de curățare
abrazivi sau materiale de curățare abrazive, agenți
de curățare pe bază de alcool, sau cu alcool.
Îndepărtați imediat orice pete cu o cârpă moale non-
Page 13
RO 12
abrazivă și puțină apă, pentru a se evita deteriorarea
suprafeței.
De asemenea, puteți utiliza detergenți și materiale
de curățare destinate acestor suprafețe, conform
instrucțiunilor producătorilor respectivi.
Suprafețe emailate (cuptor, plită de gătit)
Folosiți un burete umed cu detergent pentru
curățare. Petele de grăsime pot fi îndepărtate cu apă
caldă și detergent special pentru email. Nu curățați
niciodată suprafețele emailate cu produse abrazive
care produc daune permanente la suprafața
aparatului.
Suprafețe din sticlă
Nu folosiți agenți de curățare abrazivi sau raclete
metalice ascuțite pentru curățarea sticlei ușii
cuptorului, deoarece acestea ar putea sparge
suprafața și provoca spargerea sticlei. Curățați
suprafețele din sticlă cu produse speciale pentru
sticlă, oglinzi și ferestre.
ARZĂTOR DE GAZ
Grătarul, suprafața de gătit și piesele arzătorului pot
fi curățate în apă caldă cu puțin detergent de spălat
vase. Nu le curățați într-o mașină de spălat vase.
Curățați termocuplul si bujia cu o perie moale.
Aceste componente trebuie să fie extrem de curate
pentru a funcționa corect. Curățați coroana
arzătorului și capacul. Asigurați-vă că orificiile de pe
coroana arzătorului nu sunt înfundate sau blocate în
alt mod. După curățare, uscați bine toate piesele și
reasamblați-le corect. Orice piesă așezată strâmb va
face aprinderea arzătoarelor mai dificilă.
Capacele arzătoarelor sunt finisate în email
negru. Din cauza temperaturilor ridicate,
decolorarea acestora nu poate fi evitată. Totuși,
acest lucru nu va afecta funcţionarea arzătoarelor.
CUPTOR
Curățați pereții cuptorului cu un burete umed și
detergent.
Pentru a curăța petele persistente arse în peretele
cuptorului, folosiți un detergent special pentru email.
După curățare, ștergeți cu grijă cuptorul.
Curățați cuptorul numai atunci când este complet
rece.
Nu folosiți niciodată agenți abrazivi, deoarece
aceștia vor zgâria suprafața emailată.
Spălați ustensilele pentru cuptor cu un burete și
detergent. De asemenea, puteți utiliza detergenți
speciali pentru a îndepărta petele sau arsurile
dificile.
UTILIZAREA FUNCȚIEI AQUA CLEAN
PENTRU CURĂȚAREA CUPTORULUI
Aprindeți gazul în cuptor și rotiți butonul de selectare
a sistemului de gătit în poziția AQUA CLEA .
Turnați 0,6 l apă într-o tavă de copt și așezați-o în
ghidajul inferior.
După 30 de minute, reziduurile alimentare de pe
pereții de email ai cuptorului se vor înmuia și vor fi
ușor de curățat cu o cârpă umedă.
Utilizați sistemul Aqua Clean atunci
când cuptorul s-a răcit complet.
CURĂȚAREA PANOULUI INFERIOR CU
INSERȚII
Lăsați inserțiile inferioare să se răcească complet.
Deșurubați șurubul din partea frontală a cuptorului,
ridicați inserția inferioară a bazei cuptorului și tragețio afară.
Curățați-o cu detergenți și degresanți non-
abrazivi. Cu toate acestea, asigurați-vă că este bine
clătită sub jet de apă, astfel încât să nu existe
reziduuri de detergent pe suprafață. Apoi, ștergeți-o.
La reasamblare mutați umflăturile din partea din
spate a inserției în orificiile de la baza cuptorului.
Dacă inserția inferioară nu este
așezată și fixată în mod corect, aceasta
ar putea afecta calitatea procesului de
gătire.
SCOATEREA ȘI CURĂȚAREA
GHIDAJELOR DE SÂRMĂ ȘI
GHIDAJELOR TELESCOPICE
EXTENSIBILE
Folosiți doar substanțe de curățare convenționale
pentru a curăța ghidajele.
Țineți ghidajele de partea inferioară și trageți-le spre
centrul cavității cuptorului.
Scoateți-le din orificii în sus.
Nu curățați ghidajele extensibile în
mașina de spălat vase.
ÎNLOCUIREA BECULUI
Becul este un consumabil și, prin urmare, nu este
acoperit de garanție. Înainte de a schimba becul,
scoateți tăvile, grătarul și ghidajele.
Deconectați aparatul de la rețeaua electrică.
Desfaceți capacul becului și scoateți sau deșurubați
becul.
Lampă cu halogen: G9, 230 V, 25 W. (Bec normal
E14, 230 V, 25 W - în funcție de model).
Protejați-vă pentru a evita arsurile.
Page 14
RO 13
ÎNCHIDEREA UȘII COMFORT
(în funcție de model)
Mașinile de gătit sunt echipate cu ușă securizată cu
balamale noi COMFORT. Aceste balamale speciale
garantează închiderea foarte silențioasă și lină a ușii
cuptorului.
Dacă forța aplicată pentru a închide ușa
este prea puternică, efectul sistemului
este redus sau sistemul va fi ocolit pentru
siguranță.
SISTEM DE BLOCARE A UȘII
(în funcție de model)
Deschideți sistemul de blocare a ușii împingând-o
ușor spre dreapta cu degetul mare în timp ce trăgeți
simultan ușa spre exterior.
Când ușa cuptorului este închisă,
sistemul de blocare a ușii revine
automat în poziția inițială.
SCOATEREA ȘI INTRODUCEREA UȘII
CUPTORULUI
(în funcție de model)
1. Deschideți ușa cuptorului (până la poziția finală).
2. Ridicați clapele balamalelor ușii (în cazul închiderii
convenționale).
La sistemul de închidere ușoară COMFORT, rotiți
clapele la 90°.
3. Închideti ușor ușa cuptorului până când clapele se
fixează perfect cu balamalele din profilul ușii.
Închideți ușa ușor și trăgeți-o din ambele
balamale ale aparatului, la un unghi de 15°
(raportat la poziția ușii închise).
Înainte de a pune ușa la loc, verificați
întotdeauna ca clapele balamalelor să
fie așezate corect în profilul ușii. Astfel
preveniți închiderea bruscă a
balamalei, care este conectată la un arc
puternic. Dacă aceste clape scapă pot
deteriora ușa cuptorului și pot produce
un accident.
Scoaterea și introducerea ușii cuptorului
(în funcție de model)
1.Deschideți ușa cuptorului (până la poziția finală).
2.Ridicați ușa și răsuciți clape.
3. Închideți încet ușa cuptorului, ridicați-o ușor și
trăgeți-o din ambele balamale ale aparatului.
Pentru a pune la loc ușa, reluați pașii aceștia
în ordine inversă. Dacă ușa nu se deschide sau nu
se închide corect, asigurați-vă că balamalele sunt
corect poziționate în cârligele lor.
SCOATEREA ȘI INTRODUCEREA
GEAMULUI DE LA UȘA CUPTORULUI
(în funcție de model)
Geamul de la ușa cuptorului poate fi curățat din
interior, dar trebuie să fie scos mai întâi. Scoateți ușa
cuptorului (a se vedea capitolul "Scoaterea și
introducerea ușii cuptorului").
Page 15
RO 14
Ridicați ușor suporturile de pe partea stângă și
dreaptă a ușii (marcaj 1 pe suport) și desprindeți-le
de geam (marcaj 2 pe suport).
Țineți geamul ușii de marginea inferioară; ușor
ridicați-l, astfel încât acesta să nu mai fie atașat de
suport; și scoateți-l.
Pentru a scoate al treilea geam (numai cu anumite
modele), ridicați-l și scoateți-l. De asemenea,
îndepărtați garniturile din cauciuc de pe geam.
Pentru a remonta geamul din sticlă, respectați
ordinea inversă. Marcajele (semicirculare) de pe ușă
și geam trebuie să se suprapună.
Scoaterea și introducerea geamului de la
ușa cuptorului (în funcție de model)
Desfaceți șuruburile de pe laturile din stânga și din
dreapta și scoateți profilul de sus. Acum puteți
scoate geamul din sticlă al ușii.
Pentru a pune geamul de sticlă la loc, reluați
pașii enunțați în ordine inversă.
Reparațiile sau orice cereri de garanție rezultate
din conectarea sau utilizarea necorespunzătoare
a aparatului nu sunt acoperite de garanţie. În
acest caz, costurile reparaţiei vor fi suportate de
către utilizator.
INSTRUCȚIUNI DE INSTALARE ȘI
CONECTARE

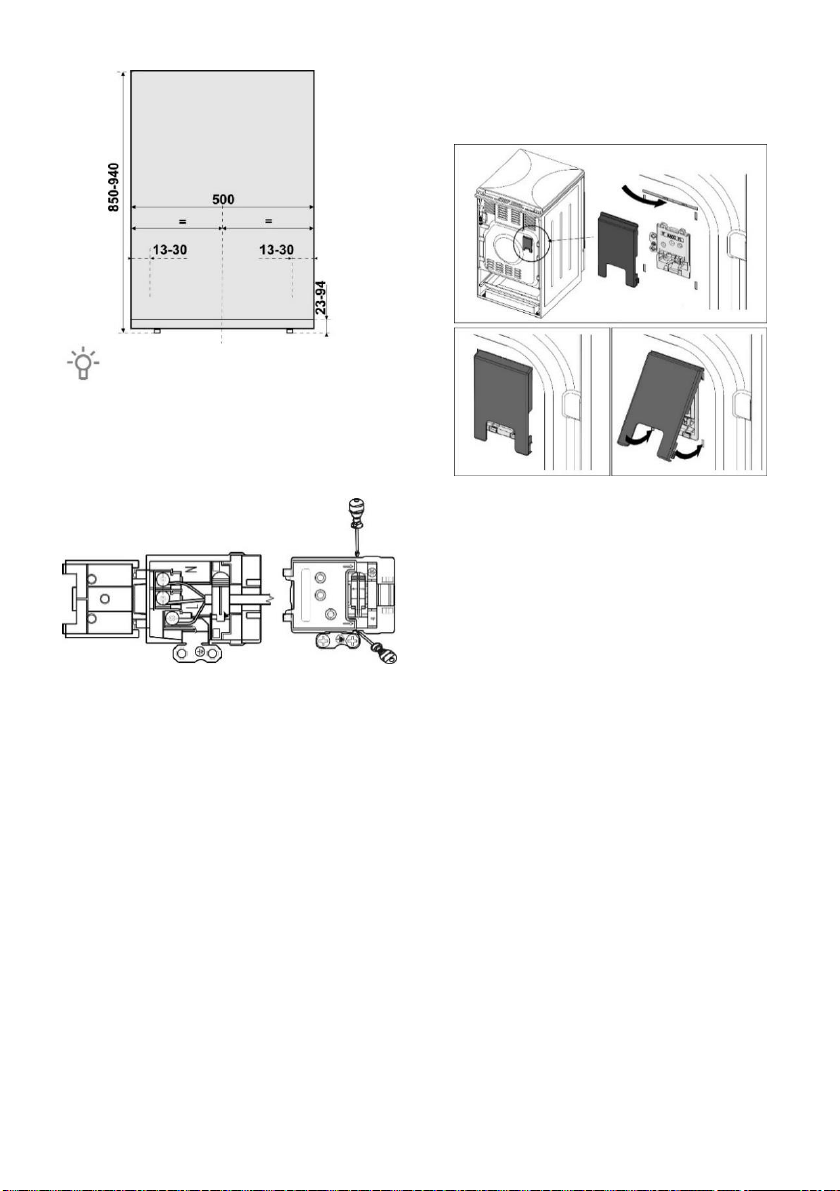

AMPLASAREA APARATULUI (mm)
Page 16
RO 15
Pereții sau mobilierul adiacente aparatului
(podeaua, peretele din spate al bucătăriei, pereții
laterali) trebuie să fie rezistenți la temperaturi până
la cel puțin 90°C.
INSTALAREA CAPACULUI
(în funcție de model)
NIVELAREA APARATULUI ȘI SUPORT
SUPLIMENTAR (în funcție de model)
AJUSTAREA ÎNĂLȚIMII ARAGAZULUI
(în funcție de model)
Înălțimea aragazului este de 900 mm. Puteți ajusta
înălțimea aparatului de la 850 la 940 mm.
1. Așezați aragazul cu partea din spate pe podea .
2. Deșurubați șuruburile, urmăriți săgețile.
Torx T20
3. Fixați înălțimea dorită.
4. Înșurubați șuruburile la loc.
Aragazul trebuie instalat orizontal!
Urmați acești pași:
1. Rotiți șuruburile de ajustare a înălțimii (a se vedea
figura 1) pentru a ajusta înălțimea aragazului la
poziția dorită.
2. Ajustați roțile (a se vedea figura 2), înșurubândule cu două șuruburi în fața plintei. Verificați poziția
orizontală a aragazului utilizând o nivelă.
3. Așezați dopurile de mascare în găurile din fața
plintei (a se vedea Figura 3).
PREVENIREA RĂSTURNĂRII (mm)
(în funcție de model)
Page 17
RO 16
Fixați suportul pe perete conform schiței,
folosind șuruburile și elementele de prindere livrate.
Dacă șuruburile și elementele de prindere livrate nu
pot fi folosite, folosiți altele care prezintă siguranță în
instalarea pe perete.
CONECTAREA LA REȚEAUA ELECTRICĂ
În cazul în care cablurile de alimentare ale altor
aparate situate în apropierea acestui aparat sunt
prinse în ușa cuptorului, acestea pot fi deteriorate,
ceea ce poate duce la rândul său, la un scurt-circuit.
În consecință, păstrați cablurile de alimentare ale
altor aparate la o distanță sigură.
În cazul în care cablul de alimentare este deteriorat,
acesta trebuie înlocuit de către producător sau de un
tehnician de service autorizat, pentru a se evita orice
pericol.
PROTECȚIA CLEMEI
Clemele trebuie să fie protejate printr-un înveliș de
protecție, vezi echipamentul suplimentar. Pericol de
șoc electric.
CONECTAREA LA GAZ
SETĂRI DIN FABRICĂ
− Aparatele pe gaz sunt testate și prevăzute cu
semnul CE.
− Aparatele pe gaz sunt livrate sigilate cu arzătoare
adaptate la tipul de gaz natural H sau E (20 sau
25 mbar), sau la gaz natural lichefiat (50 sau 30
mbar).
− Condițiile de ajustare ale acestui aparat sunt
specificate pe etichetă (sau plăcuţa cu
caracteristici tehnice).
− Înainte de conectarea aparatului, asigurați-vă că
cerințele locale pentru racordare (tipul de gaz și
presiunea) sunt compatibile cu setările aparatului.
− Dacă gazul pe care îl utilizați nu este compatibil
cu setările curente de pe aparatul
dumneavoastră, apelați la un tehnician de service
sau la distribuitor.
− Modificarea plitei pentru a funcționa cu un alt tip
de gaz necesită înlocuirea duzelor (vezi secțiunea
TABEL DUZE).
− În cazul reparațiilor sau dacă sigiliul este
deteriorat, piesele funcționale trebuie să fie
testate și resigilate în conformitate cu
instrucțiunile de instalare. Piesele funcționale
includ următoarele: duza fixă pentru flacără mare
și șurubul de reglare reglabil pentru flacără mică.
CONECTAREA LA FURNIZAREA DE GAZE
− Aparatul trebuie să fie conectat la rețeaua de
alimentare cu gaz sau butelia de gaz în
conformitate cu instrucțiunile companiei
dumneavoastră locale de distribuție a gazelor.
− Există o mufă de conectare la gaz de pe partea
dreaptă a aparatului, cu filet exterior EN ISO 228-
1 sau EN 10226-1/ -2 (în funcție de reglementările
de conectare din țara respectivă).
Page 18
RO 17
− O conectare la gaz natural lichefiat și o garnitură
nemetalică sunt de asemenea furnizate. (în
funcție de model).
− La conectarea aparatului la sursa de alimentare
cu gaz, piesa G 1/2 sau R 1/2 trebuie să fie ținută
pentru a preveni rotirea. (în funcție de model).
− Utilizați garnituri nemetalice aprobate și materiale
de etanșare aprobate pentru etanșarea rosturilor
de îmbinare. Folosiți fiecare garnitură o singură
dată. Grosimea garniturilor plate nemetalice
poate fi deformată cu până la 25%.
− Conectați aparatul la sursa de alimentare cu gaz
cu ajutorul unui furtun flexibil certificat. Furtunul
nu trebuie să atingă partea de sus a aparatului.
Conectare cu un furtun flexibil.
În cazul în care aparatul este conectat cu un furtun
flexibil, traiectoria furtunului marcată cu "A" nu este
acceptabilă. Dacă se folosește o țeavă de metal,
opțiunea "A" este de asemenea permisă.
Mufă de conectare la gaz
A Connectare EN ISO 228-1
B Garnitură nemetalică, grosime 2 mm
C Mufă furtun pentru gaz natural lichefiat (în funcție
de reglementările de conectare din țara respectivă)
D Conectare EN 10226-1/-2 (în funcție de
reglementările de conectare din țara respectivă).
După conectare, verificați funcționarea arzătoarelor.
Flăcările trebuie să ardă cu miez albastru și verde,
în mod clar vizibile. Dacă flacăra este instabilă,
creșteți puterea minimă, după cum este necesar.
Explicați utilizatorului modul în care funcționează
arzătoarelor și revizuiți manualul de instrucțiuni
împreună.
După conectarea aparatului, verificați
etanșarea tuturor îmbinărilor.
MODIFICAREA ARZĂTOARELOR
PENTRU UTILIZARE CU UN TIP DE GAZ
DIFERIT
− Modificarea arzătoarelor pentru utilizare cu un tip
de gaz diferit nu necesită scoaterea plitei din blat.
− Înainte de efectuarea modificărilor, deconectați
aparatul de la rețeaua electrică și închideți
supapa de alimentare cu gaz.
− Înlocuiți duza existentă pentru sarcina termică
nominală cu duze adecvate pentru noul tip de gaz
(a se vedea tabelul).
− La modificarea aparatului pentru utilizare cu gaz
natural lichefiat, strângeți șurubul de reglare a
sarcinii termice minime până la capăt pentru a
ajunge la sarcina termică minimă.
− La modificarea aparatului pentru utilizare cu gaz
natural, desfaceți șurubul de reglare a sarcinii
termice minime pentru a atinge sarcina termică
minimă, dar nu cu mai mult de 1,5 rotații.
După modificarea aparatului pentru a fi utilizat cu
un alt tip de gaz, înlocuiți autocolantul vechi cu
informații privind tipul de gaz (de pe plăcuța
indicatoare a caracteristicilor tehnice ale aparatului)
cu autocolantul nou relevant și testați
funcționalitatea și etanșeitatea aparatului.
Asigurați-vă că conductorii electrici, termostatul cu
capilar si elementele termice nu pătrund în zona de
curgere a gazului.
Elemente de reglaj
− Elementele de reglaj pentru sarcina termică
minimă a arzătoarelor sunt accesibile prin
deschiderile de pe panoul de comandă.
− Scoateți butoanele de comandă.
Arzător pentru gătit
Page 19
RO 18
Supapă de gaz cu un dispozitiv de siguranță
B Șurub de reglare a sarcinii termice minime
Copreci
Sabaf
Arzător cuptor
1 Duza
2 Suportul injector
3 Arzător cuptor
Pentru a avea acces la piesele necesare pentru a
regla arzătorul cuptorului la un alt tip de gaz, butonul
cuptorului, partea de jos și arzătorul cuptorului
trebuie să fie demontate (desfaceți șuruburile în
partea din față a arzătorului și scoateți încălzitorul).
Robinet de gaz cu temperatură controlată
B Șurub de reglare a sarcinii termice minime
Arzător infrarosu
1 Duza
2 Suportul injector
3 Arzător infrarosu
Pentru a avea acces la piesele necesare pentru a
regla arzătorul grătarului la un alt tip de gaz,
încălzitorul cu infraroșu trebuie să fie demontat
(desfaceți șurubul de pe partea frontală a arzătorului
și trageți-l ușor în față).
Page 20
RO 19
ELIMINARE
Ambalajul este fabricat din materiale ecologice ce
pot fi reciclate, eliminate sau distruse fără niciun
pericol pentru mediul înconjurător. În acest scop,
materialele de ambalare sunt marcate în mod
corespunzător.
Simbolul de pe produs sau de pe ambalajul acestuia
indică faptul că produsul nu trebuie tratat ca deșeu
menajer. Produsul trebuie să fie dus la un centru de
colectare autorizat pentru procesarea deșeurile si
echipamentelor electrice și electronice.
Eliminarea corectă a produsului va ajuta la
prevenirea efectelor negative asupra mediului
înconjurător și sănătății oamenilor ce ar putea
apărea în caz de eliminare incorectă a produsului.
Pentru informații detaliate privind eliminarea și
procesarea produsului, vă rugăm să contactați
organismul municipal relevant responsabil de
gestionarea deșeurilor, serviciul de eliminare a
deșeurilor sau magazinul de unde ați cumpărat
produsul.
Testat conform standardului EN 60350-1.
Page 21
RO 20
TABEL DUZE
Tipul de gaz,
presiunea
Arzător auxiliar
Arzător normal
Indicele Wobbe
Standard
max
min
max
min
Gaz natural H
Wo=45,7÷54,7 MJ/ m3,
Gaz natural E,
Gaz natural E+
Wo=40,9÷54,7 MJ/m3
G20, p=20 mbar
Sarcină termică nominală (kW)
1,0
0,48
1,9
0,48
Consum (l/h)
95,3
45,7
181,0
45,7
Tip duză (1/100 mm)
72X
261)/ 352)
103Z
261)/ 352)
Identificare duză ID
690771
568169
Gaz lichefiat 3+, B/P
Wo=72,9÷87,3 MJ/m3
G30, p=30 mbar
Sarcină termică nominală (kW)
1,0
0,48
1,9
0,48
Consum (g/h)
72,8
34,9
138,3
34,9
Tip duză (1/100 mm)
50
261)/ 352)
68
261)/ 352)
Identificare duză ID
690780
568175
Tipul de gaz, presiunea
Arzător mare
Indicele Wobbe
max
min
Gaz natural H
Wo=45,7÷54,7 MJ/ m3,
Gaz natural E, Gaz natural E+
Wo=40,9÷54,7 MJ/m3
G20, p=20 mbar
Sarcină termică
nominală (kW)
3,0
0,76
Consum (l/h)
285,9
72,4
Tip duză (1/100 mm)
130H3
331)/ 462)
Identificare duză ID
574285
Gaz lichefiat 3+, B/P
Wo=72,9÷87,3MJ/m3
G30, p=30 mbar
Sarcină termică
nominală (kW)
3,0
0,76
Consum (g/h)
218,1
55,3
Tip duză (1/100 mm)
86
331)/ 462)
Identificare duză ID
574287
Tipul de gaz,
presiunea
Arzător cuptor
(termostat)
Arzător cuptor
(robinet protejat)
Arzător
infrarosu
Indicele Wobbe
max
min
max
min
Gaz natural H
Wo=45,7÷54,7 MJ/ m3,
Gaz natural E,
Gaz natural E+
Wo=40,9÷54,7 MJ/m3
G20, p=20 mbar
Sarcină termică
nominală (kW)
3,0
0,8
3,0
0,8
2,2
Consum (l/h)
285,6
76,2
285,6
76,2
209,6
Tip duză (1/100 mm)
117Y
33
117Y
33
108Y
Identificare duză ID
568171
568171
568173
Gaz lichefiat 3+, B/P
Wo=72,9÷87,3 MJ/m3
G30, p=30 mbar
Sarcină termică
nominală (kW)
3,0
0,8
3,0
0,8
2,2
Consum (g/h)
218,3
58,2
218,3
58,2
160,1
Tip duză (1/100 mm)
82
33
82
33
75
Identificare duză ID
568177
568177
568178
1)
Copreci / 2) Sabaf
− Șuruburile de reglare pentru gazul lichefiat sunt instalate și fixate în fabrică pentru tipul de gaz pentru care se aplică
setările implicite din fabrică.
− La modificarea aparatului pentru utilizare cu un alt tip de gaz, strângeți sau desfaceți șurubul de reglare pentru a
fixa debitul de gaz necesar (nu desfaceți șurubul de reglare cu mai mult de 1,5 rotații).
Puterea arzătorului este indicată prin respectarea valorii calorice superioare Hs.
Branșarea la gaze și ajustarea la un tip de gaze diferit se pot face doar de un expert autorizat
de distribuitorul de gaze sau de un tehnician autorizat!
Ne rezervăm dreptul oricăror modificări și erori în instrucțiunile de utilizare.
ID 601524
Page 22
Page 23
Page 24
GORENJE GI5126WH, G5112WJ, G5113WJ, G5111WJ, G5111SJ,
GI5113WJ, GI5113XJ, GI5112WJ, GI5112XJ, G5111BEF, G5111WF,
G5111XF, G5112WF-B, GI5121WH
IFU PS6 KP GOR RO
2020 01 01
SAP 601524
Loading...
