Page 1

GAS COOKER

AE44

ТОВАР СЕРТИФИЦИРОВАН

BYRU

ПЛИТА ГАЗОВАЯ

ГАЗОВ² ПЛИТИ

Page 2

OPERATING

AND MAINTENANCE INSTRUCTIONS

РУКОВОДСТВО

ПО ЭКСПЛУАТАЦИИ

ІНСТРУКЦІЯ

З ЕКСПЛУАТАЦІЇ

Dear customer! Thank you for purchasing the appliance from our new range of gas cookers. The following information will help you understand the features of the appliance and use it safely. We hope the appliance will serve you successfully for a long period of time.

Уважаемый покупатель! Вы приобрели изделие из новой серии газовых плит. Мы хотим, чтобы наше изделие Вам хорошо и надёжно служило. Поэтому, перед выполнением монтажа, вводом в эксплуатацию и обслуживанием плиты рекомендуем ознакомиться с правилами, изложенными в данном “Руководстве.”и соблюдать их.

Шановний покупець! Ми вдячні вам за покупку нової плити. Дана інструкція допоможе вам ознайомитися з новим приладом. Ми сподіваємося, що ви отримаєте велике задоволення при користуванні нашим приладом впродовж багатьох років.

IMPORTANT PRECAUTIONS

ОБЩИЕ РЕКОМЕНДАЦИИ

ВАЖЛИВІ ЗАСТЕРЕЖЕННЯ

 This appliance is not connected to a kitchen hood.  It must be installed and connected according to the

standing regulations and relevant installation instructions. Special attention is drawn on room ventilation requirements.

 Make sure the technical information regarding gas

type and voltage indicated on the rating plate agree with the type of gas and voltage of your local distribution system.

 The appliance is adjusted according the values on

the type label.

 Installation, repairs, adjustments or resetting of the

appliance to another type of gas may be performed by authorized persons only (see Certificate of Warranty)

 Installation of the appliance and resetting to another

type of gas must be endorsed in the Certificate of Warranty by the authorized service. Failure to do so would render the warranty void.

 Do not store any flammable objects in the bottom

drawer of the appliance.

 The appliance must not be used for any other

purposes other than for the preparation of food. Using the appliance for any other purposes may result in life threatening concentration of combustion by-products, or cause malfunction. The warranty does not apply to faults resulting from the incorrect use of the appliance.

 Данный прибор должен быть установлен, подключен

и введён в эксплуатацию в соответствии с нормами и правилами, действующими в стране Покупател.

 Плита не присоединяется к устройству для отвода

продуктов сгорания, поэтому особое внимание необходимо обратить на вентиляцию помещения.

 Проверьте, соответствуют ли данные о виде газа и

напряжения, указанные на заводском типовом щитке, виду и давлению газа Вашей распределительной газовой сети и напряжению электрической сети.

 Монтаж, подключение, ввод плиты в эксплуатацию,

ремонт, а также переналадку плиты на другой вид газа может выполнить только уполномоченная сервисная организация, имеющая разрешение (лицензию) соответствующих служб Государственного надзора.

 О проведении этих операций специалист

уполномоченной сервисной организации обязан сделать соответствующие записи в „Гарантийном талоне“ с обязательным подтверждением подписью и печатью. При отсутствии данных записей „Гарантийный талон“ будет считаться недействительным и обязательства по гарантийному ремонту снимаются.

 Уполномоченная сервисная организация, вводящая

плиту в эксплуатацию, должна в дальнейшем производить её техническое обслуживание и, при необходимости, выполнять ремонт в гарантийный период.

 Устройство регулируется в зависимости значения на

этикетке.

 Цей прилад не підключається до кухонної

витяжки.

 Прилад необхідно встановити та підключити

згідно діючих стандартів. Особливу увагу необхідно звернути на провітрювання приміщення.

 Перед установкою та підключенням приладу

перевірте відповідність типу та тиску газу місцевої газової мережі технічним даним приладу.

 Пристрій регулюється в залежності значення на

етикетці.

 Установку, ремонт, підключення до іншого типу

газу можуть проводити лише кваліфіковані фахівці авторизованих сервісних центрів (див. Гарантійний термін та умови).

 Установка приладу та підключення до іншого типу

газу повинна проводитися згідно Гарантійних умов авторизованим сервісним центром. При недотриманні даних умов гарантія анулюється.

 Не зберігайте будь-які легкозаймисті предмети в

нижньому ящику приладу.

 Цей прилад призначений лише для приготування

їжі. Використання приладу в інших цілях може спричинити концентрацію побічних продуктів згоряння або несправність. Гарантія не розповсюджується на несправність приладу, яка виникла через некоректне використання.

 Рекомендується перевіряти прилад фахівцем

Page 3

 It is recommended to have the appliance checked by

the authorized service personnel every two years. Such professional maintenance will extend the useful life of the appliance.

 If you should smell gas, immediately shut the gas

pipe cock and cut the gas supply. In such cases the appliance may be used only after the cause of such gas escape is discovered and removed by qualified personnel and the room thoroughly ventilated.

 When using gas for cooking, heat and moisture are

generated into the room, so make sure it gets sufficient air supply: keep a window open or install a mechanical ventilation device (a vapor hood with mechanical extraction). Prolonged operation of the appliance may require extensive ventilation, for instance opening the window or boosting the performance of the hood with a mechanical fan.

 The appliance requires a minimum air admission of

2m3/h for every kW of power input.

 Never use naked light to detect gas leakage!  If you detect any defects on the gas installation of

the appliance, never attempt to repair it by yourself. Switch the appliance off, cut the gas supply and call authorized personnel to make the repair.

 If you plan an absence exceeding 3 days, turn off the

gas pipe cock and shut the gas supply. If the appliance is out of service for more than 3 months, it is advised to retest and reset all functions of the appliance.

 In change of the environment for which the appliance

is designed, with a transient risk of fire or blast (e.g. at linoleum or PVC gluing, working with paints, etc.), the appliance must be put out of service in time, prior to the risk.

 Do not place any combustible objects on the

appliance or at a distance shorter than its safety distance (the shortest distance of an appliance from combustible items is 750 mm in the direction of main radiation and 100 mm in other directions).

 Do not use cookware with damaged surface coating

or otherwise defective due to wear or handling.

 Do not place the appliance on a pedestal.  Manufacturer does not recommend using any

additional accessories, for instance flame

 Для плит, работающих на природном газе,

допускается установить регулятор давления газа. Для плит, работающих на пропан-бутане, установка регулятора давления газа на баллоне должна выполняться в полном соответствии с нормами, действующими в стране Покупателя.

 Плита предназначена только для теплового

приготовления пищи. Недопустимо использовать плиту с целью отапливания помещения, так как это может привести к нарушению функции плиты из-за чрезмерной тепловой нагрузки.

 Предупреждаем, что на самой плите и на расстоянии

меньше, чем безопасное расстояние, не должны находиться предметы из горючих материалов. Наименьшее расстояние между плитой и горючими материалами в направлении основного теплового излучения может быть 750 мм, в остальных направлениях - 100 мм.

 Недопустимо в ящик для хранения принадлежностей

плиты класть какой-либо горючий материал.

 Не закрывайте крышку плиты до тех пор, пока

горелки горячие.

 В случае, если плита не будет эксплуатироваться

дольше 3-х дней, закройте кран подачи газа, расположенный на газопроводе. Если же плита не эксплуатировалась дольше 3-х месяцев, то рекомендуем перед вводом в эксплуатацию испытать все её функции.

 При любой манипуляции с плитой (при очистке плиты

и при ремонте), помимо повседневного применения, закройте кран подачи газа, расположенный на газопроводе, и отключите плиту от электросети (подводящий шнур должен быть вытащен из розетки).

 В случае, если почувствуете запах газа, немедленно

закройте кран подачи газа, расположенный на газопроводе. Плитой можно пользоваться вновь только после выяснения причины утечки газа, её устранения (специалистом уполномоченной сервисной организации) и проветривания помещения.

 При обнаружении неисправности газовой или

электрической части плиты не рекомендуем проводить ремонт самостоятельно. Отключите плиту и воспользуйтесь услугами уполномоченной сервисной организации.

 Запрещается проводить испытание на герметичность

сервісного центру кожні два роки. Дане технічне обслуговування продовжить термін роботи приладу.

 При появі запаху газу негайно перекрийте подачу

газу або зачиніть газовий балон. У такому випадку приладом можна користуватися лише після виявлення причини витоку газу та усунення несправності фахівцем та ретельного провітрювання приміщення.

 Використовуючи газ для приготування страв,

температура та вологість виробляються в кімнаті, тому необхідно забезпечити відповідну циркуляцію повітря: відчиняйте вікно, або установіть механічний вентиляційний пристрій (витяжку з механічним відводом повітря) Тривала робота приладу потребує надмірної вентиляції, наприклад, відкрийте вікно або увімкніть більш потужний рівень роботи витяжки.

 Мінімальна пропускна можливість витяжки для

даного приладу складає 2 м3/год. на кожен кВт.

 Ніколи не використовуйте відкритий вогонь для

виявлення витоку газу!

 Якщо ви виявили виток газу, ніколи не

намагайтеся провести ремонт самостійно. Вимкніть прилад, перекрийте подачу газу і викличте фахівця сервісного центру.

 Якщо ви плануєте не користуватися приладом

більше 3 днів, закрийте газовий кран. Якщо ви не користувалися приладом впродовж 3 місяців, рекомендується протестувати та установити заново усі функції приладу.

 Не можна розміщувати прилад у кімнаті, де

утворюються небезпечні пари, які можуть спричинити пожежу або вибух (наприклад, при наявності лінолеуму, клею ПВА, тощо).

 Не розміщуйте ніяких легкозаймистих предметів

на прилад або поблизу (найкоротша відстань між приладом та легкозаймистим предметом складає 750 мм в напрямку до основного радіуса і 100 мм в інших напрямках).

 Не використовуйте кухонний посуд з

пошкодженою поверхнею, щоб не пошкодити прилад.

 Не розміщуйте прилад на підставку.

Page 4

extinguishing protectors, or efficiency increase gadgets.

 Do not move the cooker by holding the hob.  The manufacturer declines responsibility for any

damage caused by violating the instructions and recommendations set herewith.

 Do not use pressure vapor cleaner for cleaning the

appliance.

 Cooker may only be installed against non

inflammable back wall.

или искать места утечки газа при помощи огня.

 Завод-изготовитель не рекомендует применять

какие-либо дополнительные устройства для предупреждения погания пламени варочных горелок или для повышения их эффективности.

 Плиту необходимо отключить, если в том помещении,

где она установлена, ведутся работы, которые могут изменить среду помещения, т.е., работы, при которых может возникнуть пожар или произойти взрыв (например, при наклеивании линолеума, работе с красками, клеями и т.п.). Включить плиту и пользоваться ей вновь можно только после окончания работ и тщательного проветривания помещения.

 При эксплуатации бытового прибора, работающего

на газовом топливе, увеличивается теплота и влажность воздуха в помещении, где он установлен. Поэтому, в данном помещении необходимо обеспечить достаточную вентиляцию. Должно быть открыто окно, форточка, или установлен воздухоочиститель с отводом продуктов сгорания и испарений из помещения.

 При долговременной и интенсивной работе плиты

необходимо обеспечить дополнительную вентиляцию, например, открыв окна, хорошо проветрить помещение или увеличить мощность вентилятора воздухоочистителя.

 Необходимый минимальный подвод воздуха должен

быть 2 м3/час в расчёте на каждый кВт мощности.

 Для безопасной и долговременной работы плиты

рекомендуем один раз в 2 года обращаться в уполномоченную сервисную организацию с просьбой о проведении периодического контроля функций плиты и её технического обслуживания.

 Если же в линии подвода газа к плите установлен

фильтр очистки газа, то его необходимо вычистить или, при необходимости, заменить.

 Виробник не рекомендує використовувати

додаткове приладдя, наприклад, засоби пожежегасіння або пристроїв збільшення ефективності.

 Не пересувайте плиту, притримуючи за варильну

поверхню.

 Виробник не несе відповідальності за

пошкодження приладу, які виникли в наслідок недотримання інструкції з експлуатації та рекомендації.

 Не використовуйте пароочисник для чищення

приладу.

 Плиту необхідно помістити навпроти вогнестійкої

стіни.

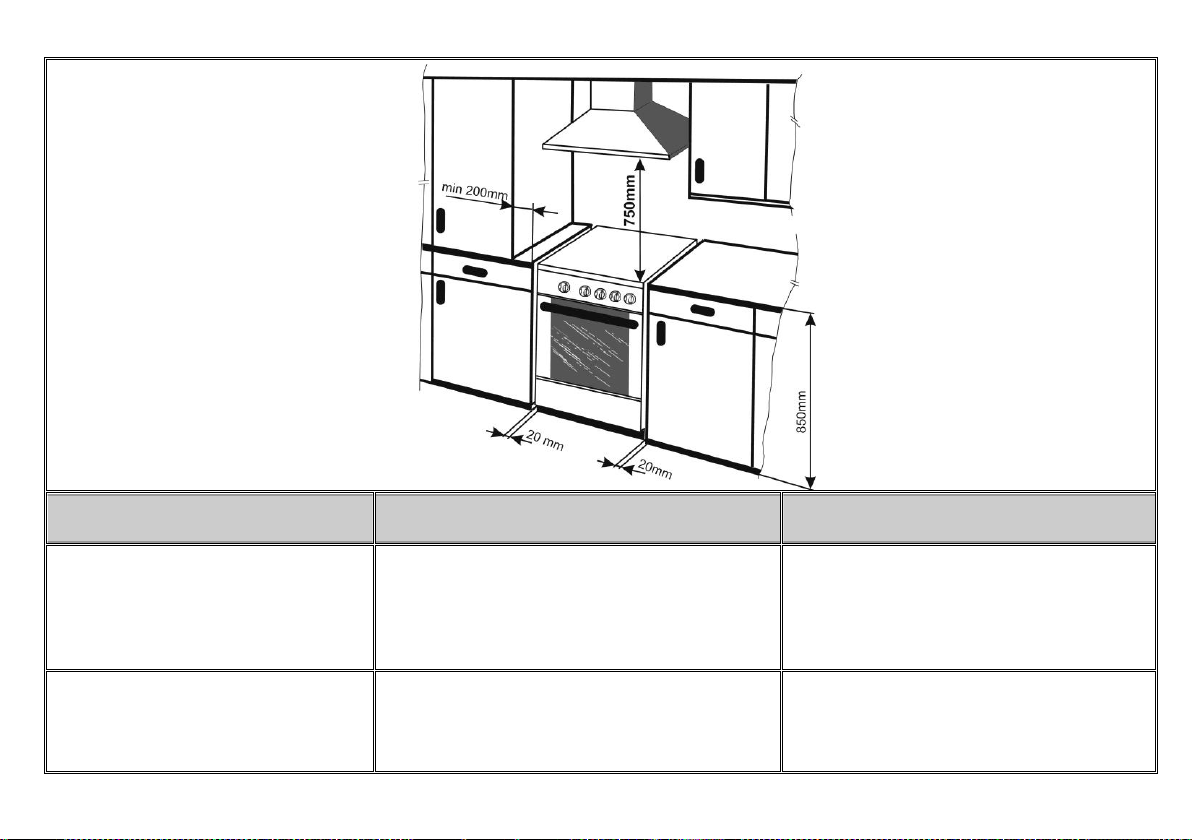

Solely an authorised, skilled person may install the range. The authorised person is obliged to set the range cooking plate in horizontal position, to connect it to the mains and to check up on its duty. Installation of the range must be confirmed in the certificate of warranty.

Устанавливать плиту разрешается только квалифицированному персоналу из авторизированного сервисного центра при наличии соответствующей лицензии. Лицо, выполняющее установку, обязано установить поверхность плиты в горизонтальное положение, подключить прибор к сети и проверить его работоспособность. Установка плиты должна быть подтверждена в гарантийном талоне.

Установлювати плиту може лише вповноважений фахівец із авторизованого сервісного центру за наявності відповідної ліцензії. Уповноважений фахівець повинен установити варильну поверхню горизонтально, під’єднати плиту до електромережі та перевірити її функції. Встановлення плити має бути підтверджено в гарантійному талоні.

Page 5

Different models are equipped with different accessories. Any additional accessories (grids, baking trays, grill pans, adjustable feet) are available in authorized shops or our service outlets.

Различные модели имеют разлчные принадлежности. Другие принадлежности (противень, решётка, принадлежност гриля, винты регулировочные для установки высоты плиты) мохно купть ч авторизованныж дилеров.

Різні моделі обладнані різним приладдям. Будьяке додаткове приладдя (решітки, деко для випікання, регулюючі ніжки, тощо) можна придбати в авторизованих сервісних центрах.

CONTROL PANEL

ПАНЕЛЬ УПРАВЛЕНИЯ

ПАНЕЛЬ УПРАВЛІННЯ

G 51203 I, GN 51203 I, GIN 52203 I, GN 51220 A, GIN 52203 I-1, GI 52220 A

GN 51101 I, GN 51102 A0, GN 51102 A-U

GIN 52260 I GN 50203 I, GI 52203 I, GN 51203 A

GIN 53260 I

GIN 53202 A, GIN 53220 A

GI 53120 A

1 - Left front burner control knob 2 - Left rear burner control knob 3 - Right rear burner control knob 4 - Right front burner control knob 5 - Oven control knob 6 - Timer 7 - Oven light 8 - Roasting spit switch 9 - High voltage gas ignition switch 10- Oven - gril operation indicator

1 - Ручка крана левой передней газовой горелки 2 - Ручка крана левой задней газовой горелки 3 - Ручка крана правой задней газовой горелки 4 - Ручка крана правой передней газовой горелки 5 - Ручка духовки 6 - Таймер 7 - Выключатель освещения духовки 8 - Выключатель поворотного вертела 9 - Выключатель зажигания высокого напряжения 10 - Лампочка сигнальная

1 - Ручка лівої передньої конфорки 2 - Ручка лівої задньої конфорки 3 - Ручка правої задньої конфорки 4 - Ручка правої передньої конфорки 5 - Ручка духо вки 6 - Таймер 7 - Освітлення духовки 8 - Діагональний рожен 9 - Кн опка елект ро під палу 10 - Ін дикат ор ро боти інфра червоно го нагріва ча

Page 6

BEFORE FIRST USE

ДЛЯ ПЕРВОГО ПРИМЕНЕНИЯ ПЛИТЫ

ПЕРЕД ПОЧАТКОМ РОБОТИ

 Before using the appliance for the first time, remove

protective and packing material from the cooker.

 Various parts and components of the range and

package are recyclable. Handle them in compliance with the standing regulations and national legislation.

 Before first use of the oven set the temperature

selector to the maximum position and leave the oven in operation with the door shut for about 30 minutes. Provide proper room ventilation. This process will remove any agents and odors remaining in the oven from the factory treatment.

 Be sure that the power cords of adjacent or other

appliances do not come into contact with burner, oven door or other hot parts of the range while in operation.

 Снимите с плиты упаковку.  Различные части и компоненты упаковки могут

быть использованы вторично, поэтому поступайте с ними в соответствии с рекомендациями данного “Руководства ...”.

 Ручку крана горелки/термостата духовки

установите на максимальную мощность температуру, зажгите горелку и оставьте духовку с закрытыми дверцами включенной в течение 30 минут. Выполнив данную операцию, а затем тщательно проветрив помещение, устраните тем самым из духовки запах от консервации.

 Убедитесь, что подводящие шнуры иных

приборов не будут иметь контакт с варочным столом или другими горячими частями плиты.

 Перед першим використання приладу зніміть

захисний і пакувальний матеріал.

 Різні частини і компоненти, пакувальний матеріал

пригодні для повторного використання. Використовуйте їх згідно стандартів та діючого законодавства.

 Перед першим використанням духовки поверніть

регулятор температури в максимальне положення та залиште духовку в роботі з закритими дверцятами на 30 хвилин. Забезпечте відповідну вентиляцію кімнати. Завдяки цій процедурі зникнуть будь-які речовини і запахи, що залишилися після заводської обробки.

 Упевніться, що електрокабель суміжних або інших

приладів не торкаються конфорок, дверцят духовки та інших гарячих частин плити під час її роботи.

ATTENTION!

Before first using of oven remove all stickers from oven door.

ВНИМАНИЕ !

Перед первым использованием духовки удалить все наклейки из духовки двери.

УВАГА!

Перед першим використанням духовки видалити всі наклейки з духовки двері.

The manufacturer declines responsibility for any injuries to persons or damages to the appliance resulting from improper usage of the appliance.

В случае несоблюдения нормативных указаний и рекомендаций настоящей инструкции, производитель не несет ответственность в случае возникших дефектов и случайных травм.

Виробник не несе відповідальності за будь-які травми людей або пошкодження приладу при невідповідному використанні приладу.

OPERATION

OБСЛУЖИВАНИЕ ПЛИТЫ

УПРАВЛІННЯ

CAUTION:

 The appliance is not a toy and may be operated only

by adult persons in accordance with these instructions. Do not leave small children without supervision in a room where the appliance is installed.

 Gas cooker is an appliance whose operation

requires supervision.

 Never close the lid while the hob burners or oven

burner ar still in operation.

 The maximum baking pan load inserted in guides is

3kg, and the maximum baking pan load placed on a grid is 7kg.

 The baking plates and roasting pans are not

designed for a long-term storage of food (exceeding

ПРЕДУПРЕЖДАЕМ!

 Плиту могут обслуживать только взрослые! В

помещении с установленной газовой плитой недопустимо оставлять детей без присмотра!!!

 Газовая плита - прибор, который требует

постоянного внимания в период его эксплуатации.

 Не закрывайте крышку плиты, если плита

работает, или пока горелки горячие.

 Перед тем, как открыть крышку варочного стола,

вытрите её, если это необходимо, чтобы устранить с её поверхности случайно разлитую жидкость.

 Вес противня с приготавливаемым блюдом,

вставляемого в пазы или решётки боковых стенок

ЗАСТЕРЕЖЕННЯ:

 Приладом можуть користуватися лише дорослі

люди згідно даної інструкції. Стежте, щоб маленькі діти не знаходилися поблизу плити без супроводу дорослих.

 За роботою газової плити необхідно стежити.  Ніколи не закривайте кришку, коли конфорки

варильної поверхні та духовки працюють.

 Максимальна вага вмісту деко, що вставляється в

спрямовувачі, складає 3 кг, максимальна вага вмісту деко при розміщенні на решітку становить 7 кг.

 Деко для випікання та смаження не призначені

для тривалого зберігання продуктів (перевищуючий 48 годин). Для тривалого

Page 7

48 hours). For longer storage use convenient dishes.

духовки, может быть максимально 3 кг, a устанавливаемого на решётку максимально 7 кг.

 Противни из принадлежностей плиты не

предназначены для длительного хранения пищи (не дольше 48 часов). Для длительного хранения пищи используйте соответствующую для этой цели посуду.

зберігання використовуйте відповідний посуд.

COOKING HOB LIGHTING THE HOB BURNERS

Press the appropriate burner control knob slightly towards the appliance and turn it anti-clockwise to the

„MAXIMUM POWER“ position. Light the gas using a

match or any gas ignition device.

ВАРОЧНАЯ ПЛИТА ЗАЖИГ АНИЕ ГОРЕЛКИ

Повернуть кнопку влево на позицию «МАКСИМАЛЬНАЯ МОЩНОСТЬ» и зажечь газ спичкой или зажигалкой.

ВАРИЛЬНА ПОВЕРХНЯ УВІМКНЕННЯ КОНФОРОК

Злегка натисніть на ручку конфорки до приладу та поверніть проти годинникової стрілки до положення „МАКСИМАЛЬНА ПОТУЖНІСТЬ”. Запаліть газ за допомогою сірників або інших запалювальних пристроїв газу.

LIGHTING THE BURNERS WITH HIGH VOLTAGE IGNITION KNOB

Press the appropriate burner control knob slightly towards the appliance and turn it anti-clockwise to the „MAXIMUM POWER“ position. Then push the knob towards the panel to a limit position. High voltage ignition device starts firing the burner.

ЗАЖИГ АНИЕ ГОРЕЛКИ ВЫСОКОВОЛЬТНОЙ З АЖИ ГАЛКОЙ

(выключатель под ручкой крана горелки) Легко нажмите на ручку крана горелки и поверните её влево в положение “МАКСИМАЛЬНАЯ МОЩНОСТЬ”. Затем прижмите ручку к панели управления до упора и подержите прижатой, пока от искры загорится газ.

ЗАПАЛЮВАННЯ КОНФОРО К ЗА ДОПОМОГОЮ КНОПКИ ЕЛ ЕКТРОПІДПАЛ У

Злегка натисніть ручку відповідної конфорки до плити та поверніть проти годинникової стрілки до положення „МАКСИМАЛЬНА ПОТУЖНІСТЬ”. Потім притисніть ручку до панелі управління до лімітованого положення. Електропідпал почне запалювати конфорку.

LIGHTING THE BURNERS WITH HIGH VOLTAGE GAS IGNITION KNOB

ЗАЖИГ АНИЕ ГОРЕЛКИ C ПОМОЩЬЮ ЭЛЕКТРОРОЗЖИГ А

Легко нажать на кнопку и поворачивать влево на позицию «максимальная мощность». Второй рукой нажать на выключатель высоковольтного зажигания или нажать на кнопку до упора на панель управления и придержать, пока искра не воспламенит горелку у плит, оборудованных выключателем высоковольтного зажигания прямо на рычаге управления.

ЗАПАЛЮВАННЯ КОНФОРОК ЗА ДОПОМ ОГОЮ ЕЛЕКТРОПІДП АЛУ

Злегка натисніть ручку відповідної конфорки до плити та поверніть проти годинникової стрілки до положення „МАКСИМАЛЬНА ПОТУЖНІСТЬ”. Тепер другою рукою натисніть кнопку електропідпалу на панелі управління та утримуйте натиснутою до появи полум’я.

LIGHTING THE BURNERS WITH FFD HIGH VOLTAGE IGNITION KNOB

Press the appropriate burner control knob slightly towards the appliance and turn it anti-clockwise to the „MAXIMUM POWER“ position. Now use another hand and press the gas ignition knob on the control panel and keep it pressed until it ignites the flame. Hold the knob pressed to the limit position for about 5 seconds after the flame appears to allow the flame sensor scanner to heat up. Release the knob and check whether the burner is on. If the flame dies after releasing the knob, repeat the

ЗАЖИГ АНИЕ ГАЗОВЫХ ГОР ЕЛОК C ПОМОЩЬЮ ЭЛЕКТРОРОЗЖИГ А

Поверните ручку крана горелки влево и установите её в положение “МАКСИМАЛЬНАЯ МОЩНОСТЬ”. Второй рукой нажать на выключатель высоковольтного зажигания, приблизительно 5 секунд, чтобы нагрелся датчик предохранителя пламени. При нагреве датчика образуется термоэлектрическое напряжение, которое придержит магнит предохранителя, а газ будет гореть. Если пламя погаснет, то автоматически закроется подвод газа в горелку, несмотря на то, в

ЗАПАЛЮВАННЯ КОНФОРОК ЗА ДОПОМ ОГОЮ ЕЛЕКТРОПІДП АЛУ

Злегка натисніть ручку відповідної конфорки до плити та поверніть проти годинникової стрілки до положення „МАКСИМАЛЬНА ПОТУЖНІСТЬ” („MAXIMUM POWER“). Тепер другою рукою натисніть кнопку електропідпалу на панелі управління та утримуйте натиснутою до появи полум’я. Утримуйте ручку натиснутою у лімітованому положенні впродовж 5 секунд після появи полум’я. Відпустіть ручку та перевірте, чи загорілася

Page 8

ignition procedure. After that set the knob to the desired position.

каком положении находится ручка крана “МАКСИМАЛЬНАЯ МОЩНОСТЬ” или “МАЛОЕ ПЛАМЯ”.

конфорка. Якщо полум’я зникло після того, як відпустили ручку, повторіть процес запалювання. Після цього встановіть ручку в бажане положення.

SHUTTING THE HOB BURNERS OFF

Turn the selected knob to the “OFF” position and check

whether the flame is extinct

ГАШЕНИЕ ПЛАМЕНИ ГОРЕЛКИ

При гашении пламени горелки духовки поверните ручку термостата в положение “ВЫКЛЮЧЕНО”. Проконтролируйте - погасло ли пламя горелки.

ВИМКНЕННЯ КОНФОРОК

Поверніть ручку конфорки в положення „ВИМК.” та перевірте, чи погасло полум’я.

COOKING

 Use low and wide cookware for preparing food on

gas burners. Make sure the burner flames heat the dish bottom and do not go beyond its rim.

 The appliance is fitted with different size burners. For

optimum (economical) consumption of gas use the recommended cookware bottom diameters:

- small burner - from Ø 120 to Ø 160 mm,

- medium burner - from Ø 160 to Ø 220 mm,

- large burner - from Ø 220 to Ø 280 mm.  Rotation of control knob sets the gas heating power

(flame size) between the “MAXIMUM POWER” position and “SAVING” position. To reach the “SAVING” position, the knob must be rotated to the

extreme left position. After the food is brought to ,boiling point, reduce the gas power to the position sufficient to maintain the desired cooking stage.

ВАРКА

 При варке пользуйтесь более низкой и более

широкой посудой. Обращайте внимание на то, чтобы пламя горелки нагревало дно сосуда и не выходило за его края .

 Газовые горелки плиты имеют разные размеры.

Для полного (экономичного) использования мощности горелки применяйте посуду с рекомендуемыми диаметрами:

- для малой горелки - от 120 мм до 160 мм,

- для средней горелки - от 160 мм до 220 мм,

- для большой горелки - от 220 мм до 280 мм.

 Потребляемую мощность (размер пламени) горелки

можно регулировать поворотом ручки крана в пределах положений “МАКСИМАЛЬНАЯ МОЩНОСТЬ” и “МАЛОЕ ПЛАМЯ”. Ручки кранов поворачиваются при слабом нажатии в сторону панели. Поворотом ручки крана влево устанавливаем кран в положение “МАКСИМАЛЬНАЯ МОЩНОСТЬ”, далее, поворотом ручки влево, до крайнего положения - “МАЛОЕ ПЛАМЯ”, и обратно, вправо (также до крайнего положения), в положение “ВЫКЛЮЧЕНО”.

ПРИГОТУВАННЯ

 Для приготування на газових конфорках

використовуйте низький та широкий посуд. Упевніться, що вогонь нагріває дно посуду, а не виходить за межі країв.

 Прилад обладнано конфорками різного діаметру.

Для оптимального (економного) споживання газу використовуйте посуд з діаметром дна, який зазначено нижче:

- маленька конфорка - від Ø 120 до Ø 160 мм,

- середня конфорка - від Ø 160 до Ø 220 мм,

- велика конфорка - від Ø 220 до Ø 280 мм.

 Повертаючи ручку конфорки, встановлюється

потужність нагріву газом (розмір полум'я) між „МАКСИМАЛЬНОЮ ПОТУЖНІСТЮ” та „ЗБЕРЕЖЕННЯ”. Для встановлення положення „ЗБЕРЕЖЕННЯ”, встановіть ручку конфорки в крайнє ліве положення. Довівши страву до кипіння, зменшіть полум’я до рівня, який необхідний для підтримування приготування відповідної страви.

CAUTION:

 Before opening the hob lid any spilled liquid must be

removed from the lid surface.

 Do not close the hob lid if the burners are still hot!

ПРИМЕ ЧАНИЕ

 Закрытую крышку не используйте как рабочий

стол и не ставьте на неё какие-либо предметы.

 Перед тем, как закрыть крышку, выключите все

горелки.

ЗАСТЕРЕЖЕННЯ:

 Перед відкриванням кришки варильної поверхні,

протріть її від будь-яких пролитих рідин.

 Не закривайте кришкою варильну поверхню до

тих пір, поки конфорки гарячі!

Page 9

INSTRUCTIONS FOR USING THE GLASS LID

РЕКОМ ЕНДАЦИИ ДЛЯ ПОЛЬЗОВАНИЯ ПЛИТОЙ СО СТЕКЛЯННОЙ КРЫШКОЙ

ВИКОРИСТАННЯ СКЛЯНОЇ КРИШКИ

ATTENTION!

Glass lid may crack if it is heated. Before closing the lid switch off all burners. To avoid damage to the glass lid follow these instructions:

 Do not operate hob burners when the lid is closed.  Do not use closed lid as worktop or storage area.  Open the lid properly to the end position.  Avoid touching the glass lid with cookware during the

food preparation.

 Close the lid to its completely closed position.  Clean any spillages on the lid immediately after the

hob has cooled down.

 Do not use abrasive detergents to clean the lid, as

they may scratch the glass surface and cause discoloration.

ВНИМАНИЕ !

Если плита оснащена стеклянной крышкой, рекомендуем соблюдать следующие условия, которые помогут предотвратить её повреждение.  Не включайте варочные горелки, если крышка

закрыта.

 Закрытую крышку не используйте как рабочий

стол и не ставьте на неё какие-либо предметы.

 Крышку открывайте надлежащим образом до её

конечного положения.

 При приготовлении пищи следите, чтобы посуда

не касалась стекла крышки.

 Придержите крышку до полного её закрытия.  Нечистоты с крышки устраните сразу после

окончания приготовления пищи, как только она остынет.

 При очистке не используйте абразивные

чистящие средства, которыми можно поцарапать поверхность стекла и краску.

УВАГА!

Скляна кришка може тріснути при нагріванні. Перед закриванням варильної поверхні кришкою вимкніть усі конфорки. Щоб уникнути пошкоджень скляної кришки, дотримуйтеся наступних правил:  Не вмикайте конфорки при закритій кришкою

варильній поверхні.

 Не використовуйте кришку як робочу поверхню

або площу для зберігання.

 Відчиняйте кришку відповідним чином.  Уникайте торкання скляної кришки з посудом під

час приготування страв.

 Зачиняйте кришку відповідним чином.  Очистіть кришку від будь-яких рідин негайно після

повного охолодження варильної поверхні.

 Для чищення кришки не використовуйте

абразивні миючі засоби, що може спричинити утворення подряпини та обезбарвлення.

OVEN OPERATION

ПОЛЬЗОВАНИЕ ДУХОВКОЙ

УПРАВЛІННЯ ДУХОВКОЮ

A TAP PROTECTED

The gas supply to the oven burner is controlled by a tap protected with a thermoelectric flame sensor. The power input of the oven burner as well as the temperature of the oven space can be controlled by

setting the knob to the positions „MAXIMUM POWER“ and „SAVING“

Подача газа в горелку духовки регулируется газовым краном с термоэлектрическим предохранителем пламени. Потребляемую мощность горелки, а тем самым и температуру духовки, можно регулировать ручкой крана в интервале положений “МАКСИМАЛЬНАЯ МОЩНОСТЬ” и ”МАЛОЕ ПЛАМЯ”

Газопостачання конфорки духовки контролюється захисним краном з термоелектричним сенсором полум’я. Потужність полум’я конфорки духовки і температура встановлюються при розміщенні ручки в положення „МАКСИМАЛЬНА ПОТУЖНІСТЬ” та „ЗБЕРЕЖЕННЯ”.

A – OFF B – MAXIMUM POWER C – SAVING + AQUA CLEAN

A – ВЫКЛЮЧЕНО B - МАКСИМАЛЬНАЯ МОЩНОСТЬ C - МИНИМАЛЬНАЯ МОЩНОСТЬ + AQUA CLEAN

A - ВИМКНУТО B - МАКСИМАЛЬНА МОЩНОСТЬ C - МІНІМАЛЬНА ПОТУЖНІСТЬ + Aqua Clean

Page 10

A TEMPERATURE SELECTOR

The gas supply to the oven burner is controlled by a temperature selector with a thermoelectric flame sensor. The power input of the oven burner as well as the temperature of the oven space can be controlled by setting the control knob to the positions 8 – 1

ТЕРМОСТАТ

Подача газа в горелку духовки регулируется термостатом с термоэлектрическим предохранителем пламени. Потребляемую мощность горелки, а тем самым и температуру духовки, можно регулировать ручкой термостата в положенияx между ступени 1-8 .

РЕГУЛЯТОР ТЕМПЕРАТУ РИ

Газопостачання конфорки духовки контролюється регулятором температури з термоелектричним сенсором полум’я. Потужність полум’я духовки та температура встановлюються при розміщенні ручки в положеннях 1 – 8.

A – OFF B – MAXIMUM POWER D – GRIL E – MINIMUM POWER + AQUA CLEAN

A – ВЫКЛЮЧЕНО B - МАКСИМАЛЬНАЯ МОЩНОСТЬ D – ГРИЛЬ E - МИНИМАЛЬНАЯ МОЩНОСТЬ + AQUA CLEAN

A - ВИМКНУТО B - МАКСИМАЛЬНА МОЩНОСТЬ D - ІНФРАЧЕРВОНИЙ НАГРІВАЧ E - МІНІМАЛЬНА ПОТУЖНІСТЬ + AQUA CLEAN

IGNITION OF THE OVEN BURNER

 Open the oven door.

A TAP PROTECTED

 Set the oven burner control knob to the position

"MAXIMUM" and press it slightly towards the panel to a limit position. At the same time hold a match at an opening in the oven bottom.

ЗАЖИГ АНИЕ ГОРЕЛКИ ДУХОВКИ

 Откройте дверцу духовки.  Установите ручку крана горелки духовки в

положение “МАКСИМАЛЬНАЯ МОЩНОСТЬ” и прижмите её к панели до упора. Одновременно поднесите горящую спичку к отверстию для зажигания горелки духовки.

ЗАПАЛЮВАННЯ КОНФОРКИ ДУХОВКИ

 Відчиніть дверцята духовки.  Встановіть ручку конфорки духовки в положення

„МАКСИМУМ” та злегка натисніть до панелі управління до лімітованого положення. В цей же час іншою рукою піднесіть запалений сірник до отвору, що знаходиться в нижній частині духовки.

Page 11

A TEMPERATURE SELECTOR

 Set the oven temperature selector knob to the

position “8" and press it slightly towards the panel to

a limit position. At the same time approach the match to the burner in the oven bottom opening.

 After firing the burner hold the knob pressed to a limit

position to the panel for about 5 seconds till the flame sensor heats up.

 Release the knob and check whether the burner is

on. If the flame dies after releasing the knob, repeat the ignition procedure. After that set the knob to the desired position.

C ПОМОЩЬЮ ЭЛЕКТРОРОЗЖИГА

 Установите ручку термостата духовки в

положение “8”. В данном случае, ручку термостата нужно просто прижать к панели до упора и подержать, пока от искры загорится газ горелки.

 Если газ загорелся, то ручку крана/термостата

подержите прижатой к панели ещё, приблизительно, 5 секунд, чтобы нагрелся датчик предохранителя пламени.

 Отпустите ручку и проконтролируйте, горит ли газ

горелки. Если пламя погасло, то повторите весь процесс зажигания.

 Відчиніть дверцята духовки. Встановіть регулятор

температури духовки в положення “8" та злегка натисніть до панелі управління до лімітованого положення. В цей же час іншою рукою піднесіть запалений сірник до отвору, що знаходиться в нижній частині духовки.

 Після запалення конфорки утримуйте ручку

натиснутою в лімітованому положенні впродовж 5 секунд до стабілізації полум’я.

 Відпустіть ручку та перевірте, чи загорілася

IGNITION OF THE OVEN BURNER WITH HIGH VOLTAGE GAS IGNITION KNOB

Set the oven temperature selector knob to the position

“8" and press it slightly towards the panel to a limit

position. Now use another hand and press the gas ignition knob on the control panel and keep it pressed until it ignites the flame.

ЗАЖИГ АНИЕ ГОРЕЛКИ ДУХОВКИ C ПОМОЩЬЮ ЭЛЕКТРОРОЗЖИГА

Установите ручку термостата духовки в положение “8”. В данном случае, ручку термостата нужно просто прижать к панели до упора и подержать.

Второй рукой нажать на выключатель высоковольтного зажигания или нажать на кнопку до упора на панель управления и придержать, пока искра не воспламенит горелку у плит, оборудованных выключателем высоковольтного зажигания прямо на рычаге управления.

ЗАПАЛЮВАННЯ КОНФОР КИ ДУХОВКИ ЗА ДОПОМ ОГОЮ ЕЛЕКТРОПІДПАЛУ

Відчиніть дверцята духовки. Встановіть регулятор температури духовки в положення “8" та злегка натисніть до панелі управління до лімітованого положення. Тепер другою рукою натисніть кнопку електропідпалу на панелі управління та утримуйте натиснутою до появи полум’я.

IMPORTANT:

If the burner is not on after 10 seconds, open the oven door and wait for 5 minutes before the next try.

ВНИМАНИЕ !

Если же через 10 секунд газ не загорится, то перед следующей попыткой подождите 5 минут, оставив дверцу духовки открытой.

ВАЖЛИВО:

Якщо конфорка не увімкнеться через 10 секунд, відчиніть дверцята духовки та зачекайте 5 хвилин. Повторіть процедуру заново.

A TEMPERATURE SELECTOR

 Set the oven temperature selector knob to the

position “8" and press it slightly towards the panel to

a limit position. At the same time approach the match to the burner in the oven bottom opening.

 After firing the burner hold the knob pressed to a limit

position to the panel for about 5 seconds till the flame sensor heats up.

 Release the knob and check whether the burner is

on. If the flame dies after releasing the knob, repeat the ignition procedure. After that set the knob to the desired position.

C ПОМ ОЩЬЮ ЭЛЕКТРОРОЗЖИГА

 Установите ручку термостата духовки в

 Если газ загорелся, то ручку крана/термостата

подержите прижатой к панели ещё, приблизительно, 5 секунд, чтобы нагрелся датчик предохранителя пламени.

 Отпустите ручку и проконтролируйте, горит ли газ

горелки. Если пламя погасло, то повторите весь процесс зажигания.

ЗАПАЛЮВАННЯ КОНФОРКИ ДУХОВКИ

 Відчиніть дверцята духовки. Встановіть регулятор

 Після запалення конфорки утримуйте ручку

натиснутою в лімітованому положенні впродовж 5 секунд до стабілізації полум’я.

 Відпустіть ручку та перевірте, чи загорілася

Page 12

SHUTTING OF THE OVEN BURNER

Turn the selected knob to the “OFF” position and check

whether the flame is extinct

ГАШЕНИЕ ПЛАМЕНИ ГОР ЕЛКИ ДУХ ОВКИ

ВИМКНЕННЯ КОНФОРКИ ДУХОВКИ

Поверніть ручку конфорки в положення „ВИМК.” та перевірте, чи погасло полум’я.

Inserting of grid in the oven Вставка сетки в

духовку

Вставка сітки в

духовку

MINUTE MINDER

Awaiting cooking time (oven or hob burners) is possible to set on mechanical minute minder in range of 0–115 minute. Required time to be set by turning of the knob. First turn the knob to the right to max. positron and than turn back to required time. When time empire the bell rings.

МЕХАНИЧЕ СКИЙ ТАЙМЕР

Период деятельности духовки и горелок можно отследовать с помощью механического таймера в интервале от 0 до 115 минут. Устанавливается вращением кнопки. сперва, направлением вправо в максимальное положение (115 минут) и затем снова в заданное время (35 мин). После истечения срока установленного время играет звуковой сигнал.

МЕХАНІЧНИЙ ТАЙМЕР

Можна встановити таймер (для готування в духовці або на поверхні) в механічному режимі в діапазоні 0–115 хвилин. Час встановлюється повертанням ручки таймеру. Спочатку поверніть ручку праворуч до максимальної позиції, а потім обертайте її ліворуч до позначки бажаного часу. По закінченні часу пролунає звуковий сигнал.

OVEN TEMPERATURE INDICATOR

Cooker is fitted with oven temperature indicator which shows the temperature in the centre of the oven (in°C). Indicated temperature is only informative.

ИНДИК АТОР ТЕМПЕРАТУРЫ

Плита снабжена индикатором температуры духовки. Температура внутри духовки зависит от положения ручки крана горелки духовки. Соответствие температуры внутри духовки показаниям индикатора (в °C). Температура на индикаторе указана только для сведения.

ІНДИК АТОР ТЕМПЕРАТУ РИ

Плита обладнана індикатором, який показує температуру всередині духовки (в °C). Значення температури – інформаційне.

Page 13

BAKING / ROASTING FOOD

Preheat the oven for a period of 10 - 15 min before putting yeast dough to bake.

ВЫПЕЧКА

Перед тем, как начать выпекать, при необходимости, прогрейте духовку в течение 10-15 минут.

ВИПІК АННЯ/СМАЖЕННЯ СТ РАВ

Розігрійте духовку впродовж 10-15 хвилин перед випіканням з дріжджового тіста.

A TAP PROTECTED

The oven knob is set to the position „MAXIMUM POWER“.

After preheating put the food in the oven. Baking/roasting time at MAXIMUM POWER depends on the type and mass of food. Then set the oven burner knob to the MINIMUM POWER (SAVING) position and keep it there to the end of baking.

Установите ручку крана горелки духовки в положение “МАКСИМАЛЬНАЯ МОЩНОСТЬ”. В таком положении ручку крана горелки оставьте на время, которое зависит от веса и вида приготавливаемого блюда. Затем ручку можете установить в положение “МАЛОЕ ПЛАМЯ” и выпечку докончить.

Ручку роботи духовки встановіть в положення „МАКСИМАЛЬНА ПОТУЖНІСТЬ”. Після розігріву духовки помістіть їжу. Тривалість випікання/смаження страв при „МАКСИМАЛЬНІЙ ПОТУЖНОСТІ„ залежить від типу та ваги продуктів. Встановіть ручку роботи духовки в положення „МІНІМАЛЬНА ПОТУЖНІСТЬ”

A TEMPERATURE SELECTOR

The oven knob is set to the position 8. After preheating and setting the oven temperature selector knob to the selected temperature put the food in the oven. The selected temperature will automatically be maintained throughout the baking/roasting procedure. Check the suggested numerical value setting of the temperature selector for each kind of food and baking/roasting method.

Ручку термостата установите в положение 8. При необходимости, через определённое время выпечки ручку термостата духовки можете переставить на более низкую или более высокую ступень температуры. Установленная температура духовки будет сохраняться в течение всего времени выпечки. Если обнаружите значительный раздел между установленной температурой и действительной температурой в духовке, обратитесь за помощью в уполномоченную сервисную организацию.

Ручку роботи духовки встановіть в положення 8. Після розігріву духовки та встановлення бажаної температури помістіть у духовку продукти. Вибрана температура буде автоматично підтримуватися впродовж процесу випікання/смаження. Перевірте відповідність температури для кожного виду продукту та методу приготування. Для отримання найкращого результату при приготуванні в духовці вставте решітку з деко в другий рівень спрямовувачів знизу.

 For best baking/roasting results insert the grid with

the tray into the second level guide from below.

 Experience says that yeast dough is well baked after

25 – 30 minutes, Christmas cake after 45 minutes, and pastry after 12 – 18 minutes. However, these

 Для ориентации сообщаем, что время выпечки

пирожков из дрожжевого теста, приблизительно, 2530 минут. На выпечку изделий из сдобного дрожжевого теста потребуется 45 минут, из слоёного или песочного теста - 12-18 минут.

 Зазвичай, для приготування дріжджового тіста

необхідно 25-30 хвилин, Різдвяного пирога – 45 хвилин, дрібної випічки – 12-18 хвилин. Однак, дана інформація не є точною, її необхідно перевірити індивідуально.

Page 14

times are merely referential and it is necessary to test them individually.

 If possible, avoid opening the oven door during the

baking process if possible. The temperature regime within the oven might be disturbed, resulting in prolonged baking time or burnt food.

 If you should detect considerable differences

between the set temperature and the actual oven temperature, contact qualified service personnel.

 При выпечке высоких пирогов рекомендуем

противень или форму с пирогом уложить на алюминиевый противень (для более равномерного выпекания) и поставить их оба на решётку, вставленную во вторые от дна духовки пазы боковых стен.

 Требуемое время выпечки и выбор температуры

зависят от вида и объёма, рецептуры и способа приготовления блюда, а также от величины давления газа в сети. Поэтому, время и температура, необходимые для приготовления каждого вида блюда, могут быть точно установлены в соответствии с Вашим опытом и навыком.

 При можливості уникайте відчинення дверцят

духовки під час приготування. Температурний режим в межах духовки може змінитися в наслідок тривалого приготування або спалення страви.

 Якщо ви виявите значну розбіжність між

встановленою температурою та реальною, негайно зверніться у сервісний центр.

HELPFUL HINT:

When baking high rise yeast dough put it on aluminum baking tray and insert it in the second guide level from the bottom.

ВНИМАНИЕ !

При выпечке высоких пирогов рекомендуем противень или форму с пирогом уложить на алюминиевый противень (для более равномерного выпекания) и поставить их оба на решётку, вставленную во вторые от дна духовки пазы

боковых стен.

КОРИСНА ПОРАДА:

Випічку з дріжджового тіста найкраще випікати в алюмінієвому деко, який необхідно встановити у другий рівень спрямовувачів знизу.

Knob position

Oven temperature

Relation between the

temperature selector position

and the oven temperature for

different oven operations

Зависимость между

температурой в духовке и

видом приготавливаемого

блюда

Відповідність положення

регулятора температури до

температури духовки

Регулировочная

степень

Температура

в духовке

Положення регулятора

Температура

духовки

Kind of baked food

Вид приготавливаемого

блюда

Процес

150 – 160° C

Preservation

стерилизование

Консервування

2 – 3

160 – 180° C

Foam pastry, meringue

белковое печенье (безе)

Меренга

3 – 4

180 – 196° C

Sponge-biscuit batter, Christmas cake, yeast dough

бисквитное, кислое или сдобное дрожжевое тесто

Різдвяний пиріг, дріжджове тісто

4 – 5

196 – 212° C

Cakes, lean meat, venison

пироги, нежирное мясо, дичь

Кекси, пісне м’ясо, оленина

5 – 6

212 – 228° C

Lean meat

нежирное мясо

Пісне м’ясо

6 – 7

228 – 244° C

Fat meat, poultry, pork

жирное мясо, свиное мясо, гусь

Жирне м’ясо, домашня птиця, свинина 8 260°C

Flaky pastry, sweets

слоеное и песочное тесто

Випічка з листового тіста, конфети

Page 15

GRILL

ГРИЛЬ

ІНФРАЧЕРВОНИЙ НАГРІВАЧ

GRILL BURNER OPERATION

 Set the oven temperature selector knob to the

position GRILL and press it towards the panel to the limit position.

 At the same time hold a match at the grill

burner near the oven ceiling or press the ignition button. The automatic ignition device will fire the burner.

 After firing the burner hold the knob pressed

towards the panel for about 5 seconds until the flame sensor heats up.

 Release the knob and check whether the

burner is on.

 If the flame dies after releasing the knob,

repeat the ignition procedure.

ЗАЖИГ АНИЕ ГОРЕЛКИ ГРИЛЯ

 Установите ручку термостата духовки в положение

„ГРИЛЬ“.

 Выключатель электророзжига расположен под ручкой

управления термостатом и, в данном случае, ручку термостата нужно просто прижать к панели управления до упора и подержать, пока от искры загорится газ.

 При этом между электродом электророзжига и горелкой

гриля проскочит серия искр.

 Если газ загорелся, то ручку термостата подержите

прижатой к панели ещё, приблизительно, 5 секунд, чтобы нагрелся чувствительный элемент предохранителя пламени.

 Отпустите ручку и проконтролируйте - горит ли газ по

всему периметру горелки.

УВІМКНЕННЯ ІНФРАЧЕРВОНОГО НАГРІВАЧ А

 Встановіть регулятор температури в положення

ГРИЛЬ та натисніть до панелі управління до лімітованого положення.

 У цей же час піднесіть запалений сірник до

інфрачервоного нагрівача в верхній частині духовки та натисніть кнопку електропідпалу. Автоматичний електропідпал запалить конфорку.

 Після появи полум’я утримуйте ручку натиснутою

впродовж 5 секунд до стабілізації полум’я.

 Відпустіть ручку та перевірте, чи конфорка

увімкнулася.

 Якщо полум’я погасло, повторіть процедуру ще

раз.

IMPORTANT:

If the burner is not on after 10 seconds, open the oven door and wait for 5 minutes before the next try.

ВНИМАНИЕ !

ВАЖЛИВО:

Якщо конфорка не увімкнеться через 10 секунд, відчиніть дверцята духовки та зачекайте 5 хвилин. Повторіть процедуру ще раз.

SHUTTING OF THE GRILL BURNER

Turn the selected knob to the “OFF” position and

check whether the flame is extinct

ГАШЕНИЕ ПЛАМЕНИ ГОРЕЛКИ ГРИЛЯ

ВИМК НЕННЯ ІНФРАЧЕРВОНОГО НАГРІВАЧ А

Поверніть ручку конфорки в положення „ВИМК.” та перевірте, чи погасло полум’я.

GRILLING MEAT

 Before grilling install the control panel

protection sheet by inserting it into the two pins located at the upper part of the oven.

 After firing the grill burner place the food on

the tray and put in the oven.

 Appropriate grilling level is the second or third

guide from the oven bottom.

 Effective grilling area is defined by the bars on

the grid.

 Turn the grid free space towards the back

wall.

 Insert the dripping tray below the grid (into the

first level guide) for the collection dripping fat.

ГРИЛЬ НА РЕШЁТКЕ

 При работе с грилем обязательно должна быть

установлена защитная пластина ручек кранов, которую нужно пазами насадить на штифты на верхней стенке духовки.

 зажгите горелку гриля, приготовленные продукты

уложите на решётку для жарения, установите в пазы боковых стенок духовки

 решётка с приготавливаемым блюдом должно

находиться как можно ближе к горелке гриля;

 размеры полезной площади для гриля определены

размерами решётки и её поперечными распорками;

 под решётку, в более низкие пазы боковых стенок или

на дно духовки, рекомендуем установить противень, чтобы туда мог стекать образующийся при жарке жир.

СМ АЖЕННЯ М’ЯС А

 Перед смаженням вставте захисний щит у два

штифта, що знаходяться у верхній частині духовки.

 Після увімкнення конфорки-гриль покладіть на

деко страву та засуньте в духовку.

 Рівень для грилю – другий або третій знизу.  Ефективна площа грилю визначена планками на

решітці.

 Решітку без планок поверніть до задньої стінки

духовки.

 Під решітку встановіть деко (у перший рівень

спрямовувачів).

мал. 8

Page 16

ATTENTION!

 Always use the control panel protection sheet

during grilling!

 After fixing the protection sheet close the oven

door.

ВНИМАНИЕ !

 При работе с грилем обязательно должна быть

 Дверца духовки должна быть приоткрыта, опираясь на

установленную защитную пластину ручек кранов.

УВАГА!

 Завжди користуйтеся захисним щитом при

смаженні за допомогою конфорки-грилю!

 Зафіксувавши захисний щит, зачиніть дверцята

духовки.

ELECTRIC GRILL

ЭЛЕКТРИЧЕСКИЙ ГРИЛЬ

ЕЛЕКТРИЧНИЙ ГРИЛЬ

GRILLING ON ELECTRIC GRILL

 Cooker has electric grill  Set the thermostat knob to position „GRILL“  Grill is ON. On control panel lights signal lamp

„Power ON“

ГОТОВКА НА ГРИЛЕ – ЭЛ ЕКТРИЧЕСКИЙ ГРИЛЬ

 Плита имеет электрический гриль.  Регулятор термостата установите в позицию «ГРИЛЬ».  Гриль включен. На панели управления горит индикатор

состояния гриля.

ВИКОРИСТАННЯ ЕЛЕКТР ИЧНОГО ГРИЛЮ ПІД ЧАС ПРИГОТУВАН НЯ

 Плита обладнана електричним грилем  Встановіть регулятор термостата в позицію

«Гриль»

 Гриль ввімкнен. На панелі управління горить

індикатор роботи

GRILLING OF FOOD NOTE!

 It is necessary to use protection sheet of

knobs when grilling – see picture

 Keep the oven door open when grilling  Lid must be open when grilling

БЛЮДА НА ГРИЛЕ ВНИМАНИЕ !

 При готовке на гриле следует всегда использовать

защитный кожух для регуляторов –см. рисунок

 При готовке на гриле дверка духовки открыта.  При готовке на гриле крышка плиты должна быть

открытой.

ПРИГОТУВАННЯ З ГРИЛЕМ УВАГА!

 При приготуванні з грилем слід завжди

використовувати захисний кожух для регуляторів див. рис.

 Під час використання грилю тримайте

дверцята духовки відкритими

 Під час використання грилю кришка плити повинна

бути відкрита

PREPARING OF COOKER FOR GRILLING:

 Switch ON electric grill  Prepared meal put on the shelf  Put the shelf into slots in oven side walls. Use

2. or 3. slot from the bottom (position of meal should be as close as possible to grilling element).

 To the bottom slot put grid pan for collecting of

sauce.

ПЛИТУ ПОДГОТОВИТЬ К ГОТОВКЕ Н А ГРИЛЕ :

 Включить электрический гриль  Подготовленное блюдо положить на решетку  Решетку засунуть в пазы в боковых стенках духовки.

Для гриля рекомендуется устанавливать решетку во 2й или 3-й паз от дна духовки (чтобы жарящееся блюдо находилось как можно ближе к горелке гриля).

 На паз ниже установить противень, в который будет

капать сок.

ПІДГОТУВАННЯ ПЛИТИ ДО ВИКОРИСТАННЯ ГРИЛЮ:

 Ввімкніть електричний гриль  Покладіть страву на решітку  Розташуйте решітку в бокових пазах духовки. Для

грилю рекомендовано використовувати розміщення решітки на 2 або 3 рівні від дна духовки (щоб страва, яка готується, знаходилась якомого ближче до грилю)

 На рівень нижче встановіть деко, в яке буде

стікати жир

 Oven is equipped with turnspit (GIN 53260 I)  Preheating of grill is from 7 to 12 minutes.  Grill function is without power regulation.

 Духовка плиты оснащена вращающимся вертелом

(GIN 53260 I).

 Предварительный нагрев ГРИЛЯ – от 7 до 12 минут.  Работа – функция ГРИЛЬ не имеет регуляции

мощности.

 Духовка обладнана діагональним роженом

(GIN 53260 I)

 Попередній нагрів Грилю – від 7 до 12 хвилин  Функція Гриль не має регуляції потужності

Page 17

GRILLING WITH ROASTING SPIT

Roasting spit set consists of :

1. Spit support - 1 pcs

2. Handle - 1 pcs

3. Fixing forks - 2 pcs

4. Roasting spit - 1 pcs

ГРИЛЬ НА ПОВОРОТНОМ ВЕРТЕЛЕ

Комплект принадлежностей поворотного вертела состоит из следующих частей:

1. подставка для вертела - 1 шт.

2. рукоятка - 1 шт.

3. вилка - 2 шт.

4. вертел - 1 шт.

СМ АЖЕННЯ ЗА ДОПОМОГОЮ ДІАГОНАЛЬНОГО РОЖН А

Діагональний рожен складається з:

1. Пі дстав ка ро жна- 1 шт.

2. Ручка - 1 шт.

3. Фі ксуюч і зуб ці - 2 шт.

4. Ро жен - 1 шт.

ASSEMBLING GRILLING EQUIPMENT

 Insert roasting spit support into the third guide

from the oven bottom.

 Place the dripping tray into first guide from the

oven bottom.

 Fix the roast on the spit step by step, by first

fixing the nearer fork then the meat, followed by the far fork in such manner to keep the food in balance for easy rotation.

 Place the spaded roast into the spit support

(front roller into the guide and the back end into the back wall opening).

 Start grilling by switching on the relevant

control panel knob.

ПОРЯДОК СБОРКИ ПОВОРОТНОГО ВЕРТЕЛА:

 Подставку поворотного вертела вставьте в третьи от

дна духовки пазы боковых стен.

 В первые от дна духовки пазы боковых стен установите

решётку с противнем.

 На вертел (4) поочерёдно насадите вилку (3),

приготовленные для гриля продукты, затем другую вилку.

 Продукты разместите на вертеле равномерно и

вилками закрепите так, чтобы вертел мог свободно вращаться.

 Подготовленный таким образом вертел положите

направляющими пазами в углубления подставки и продвигая внутрь духовки, одновременно поверните вертел так, чтобы его конец попал в отверстие поводкового патрона электромикродви- гателя на задней стене духовки.

 Поворотный вертел приводится в движение

выключателем.

ПРИГОТУВАННЯ ДІАГОН АЛ ЬНОГО РОЖНА ДЛЯ ВИКОРИСТАННЯ

 Вставте підставку рожна в третій спрямовувач

знизу.

 Помістіть деко в перший спрямовувач знизу.  Закріпіть м’ясо для смаження на рожен поетапно.  Помістіть м’ясо з рожном на підставку (передній

ролик – в спрямовувач, задній – в отвір на задній стінці духовки).

 Почніть приготування, увімкнувши відповідну ручку

панелі управління.

Page 18

NOTICE:

 When grilling large roasts (e.g. chicken) make

sure that the food fixed on the roasting spit is well balanced, so that the spit rotates with ease.

 When grilling with the oven door opened,

always use the protection sheet to shield the control panel, otherwise the control knobs might get damaged.

ВНИМАНИЕ !

 При гриле на поворотном вертеле с открытой дверцей

духовки обязательно должна быть установлена защитная пластина ручек, расположенных на панели управления, чтобы не произошло их повреждение.

 При гриле на поворотном вертеле с прикрытой дверцей

духовки нужно обязательно открутить пластмассовую рукоятку вертела и установить защитную пластину ручек.

 При гриле объёмных продуктов (куры и др.) следите за

тем, чтобы продукты на вертеле были размещены равномерно и вертел мог свободно вращаться.

ПРИМІ ТКА:

 При смаженні великих шматків м’яса (наприклад,

курча) упевніться, що м’ясо добре збалансовано на рожні, який повинен обертатися невимушено.

 При смаженні на грилі з відкритими дверцятами

духовки завжди користуйтеся захисним щитом, щоб захистити панель управління від пошкодження.

CLEANING

AND MAINTENANCE

УХОД

ЗА ПЛИТОЙ

ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ ТА

ЧИЩЕННЯ

Before attempting any cleaning or maintenance set all gas control knobs and temperature

selectors to “OFF” position and let the cooker

cool down completely.

При любой манипуляции с плитой, помимо повседневного применения, закройте кран подачи газа, расположенный на газопроводе, и отключите плиту от электросети.

Перед чищенням або технічним обслуговуванням приладу вимкніть його з електромережі та встановіть усі ручки конфорок та регулятор температури в положення „ВИМК.” (“OFF”) та дайте охолонути плиті повністю.

CLEANING THE CABINET

 Clean the exterior with a damp sponge and

some detergent.

 Fat stains can be removed with warm water

and special detergent for enamel.

 Never clean enameled surfaces with abrasive

agents as they may permanently damage the surface of the appliance.

ОЧИСТКА ВНЕШНЕЙ ПОВЕРХНОСТИ

 Поверхность плиты очищайте при помощи мокрой

тряпки или губки с поверхностно-активным моющим средством. Затем вытрите насухо.

 Жирные пятна устраните тёплой водой со специальным

чистящим средством для эмали.

 Никогда не пользуйтесь абразивными средствами,

которые разрушают поверхность эмали и других применённых материалов.

ЧИЩЕННЯ КОРПУСУ

 Зовнішню частину приладу необхідно чистити

вологою ганчіркою і миючим засобом.

 Жирові плями необхідно видалити теплою водою

та спеціальним миючим засобом для емалі.

 Ніколи не можна чистити емальовані поверхні

абразивними засобами, оскільки може пошкодитися поверхня приладу.

HOB GRID

 Remove the cooking grid from the hob and

wash it separately or place it into the dishwasher. After washing replace it to fit the appropriate groves in the hob.

ОЧИСТКА ВАР ОЧНОГО СТОЛА

 Снимите решётку с варочного стола и вымойте с

поверхностно-активным моющим средством.

 Крышки и рассекатели пламени горелок снимите и

положите на 10 минут в тёплую воду с моющим

РЕШІТКА КОНФОРКИ

 Зніміть решітку з варильної поверхні та помийте

окремо або помістіть в посудомийну машину. Після миття установіть її на варильну поверхню відповідним чином.

Page 19

 Remove burner parts (cover, distributor) from

the hob and soak them in warm water with added detergent for 10 minutes.

 After washing dry the burner parts carefully

and check whether all burner notches are clean, then return them back to their position.

средством.

 Затем вымойте их, проверьте чистоту прорезей в

рассекателе пламени, тщательно всё осушите и установите.

 Зніміть частини конфорок (кришку, розсіювач) та

замочіть в теплій воді з миючим засобом на 10 хвилин.

 Після миття ретельно висушіть частини конфорок

та перевірте чи усі зубці конфорок чисті, помістіть на попереднє положення.

NOTICE:

Since the burner distributor caps are made of aluminum alloy, we discourage you from cleaning them in a washing machine.

ПРЕДУПРЕЖДАЕМ,

что рассекатели пламени изготовлены из алюминиевого сплава, и поэтому не рекомендуем их мыть в моечной машине.

ПРИМІ ТКА:

Оскільки кришки розсіювача конфорки зроблені з алюмінієвого сплаву, ми не рекомендуємо мити їх в посудомийній машині.

OVEN

 Clean the oven walls with a damp sponge and

detergent.

 To clean stubborn stains burned into the oven

wall use a special detergent for enamel.

 After cleaning carefully wipe the oven dry.  Clean the oven only when it is completely

cold.

 Never use abrasive agents, because they will

scratch enameled surface.

 Wash the oven utensils with a sponge and

detergent or put them in the dishwasher (grid, pan, etc.). You can also use special detergents to remove rough stains or burns.

ОЧИСТКА ДУХОВКИ

 Чистить духовку можно только тогда, когда она

холодная.

 Очищая духовку, не удаляйте припечённые остатки

пищи при помощи острых металлических предметов.

 Увлажните поверхность стенок духовки водой с

синтетическим поверхностно-активным моющим средством или нанесите на них специальное моющее средство, предназначенное для очистки духовок, и, пользуясь щёткой и тряпкой, очистите.

 После очистки стенки духовки тщательно вытрите.  Никогда не используйте абразивные чистящие

средства, которыми можно повредить эмалированную поверхность.

 Принадлежности духовки (решётку, противень и т.п.)

вымойте губкой с синтетическим поверхностноактивным моющим средством или используйте моечную машину для посуды.

ДУХОВКА

 Протріть стінки духовки вологою ганчіркою та

миючим засобом.

 Для очищення стійких плям на стінках духовки

використовуйте спеціальні миючі засоби для емалі.

 Після чищення ретельно витріть насухо духовку.  Чистіть духовку, якщо вона повністю охолола.  Ніколи не використовуйте абразивні миючі засоби,

оскільки вони можуть пошкодити емальовану поверхню.

 Приладдя духовки необхідно мити миючим

засобом вручну або в посудомийній машині (решітку, деко, тощо). Ви також можете скористатися спеціальним миючим засобом для видалення стійких плям.

AQUA CLEAN

For regular cleaning of the oven, we recommend the following procedure: Control knob oven with the oven is cool to the

ON position (1 ). In baking pan pour 0.4 liters of boiling water and push it into the bottom groove. After thirty minutes the food residues on The enamel will soften and can be wiped with a damp cloth.

AQUA CLEAN

Для регулярной чистки духовки, мы рекомендуем следующую процедуру: Регулятор управления печи с духовкой прохладно в

положение ВКЛ (1 ). В кастрюлю налить выпечки 0,4 л кипятка и толкать ее в нижнюю канавку. Через тридцать минут остатки пищи на Эмаль, смягчаются и можно протирать влажной тканью.

AQUA CLEAN

Для регулярного чищення духовки, ми рекомендуємо наступну процедуру: Регулятор управління печі з духовкою прохолодно

в положення ВКЛ (1 ). У каструлю налити випічки 0,4 л окропу і штовхати її в нижню канавку. Через тридцять хвилин залишки їжі на емаль, пом'якшуються і можна протирати вологою тканиною.

Page 20

OVEN

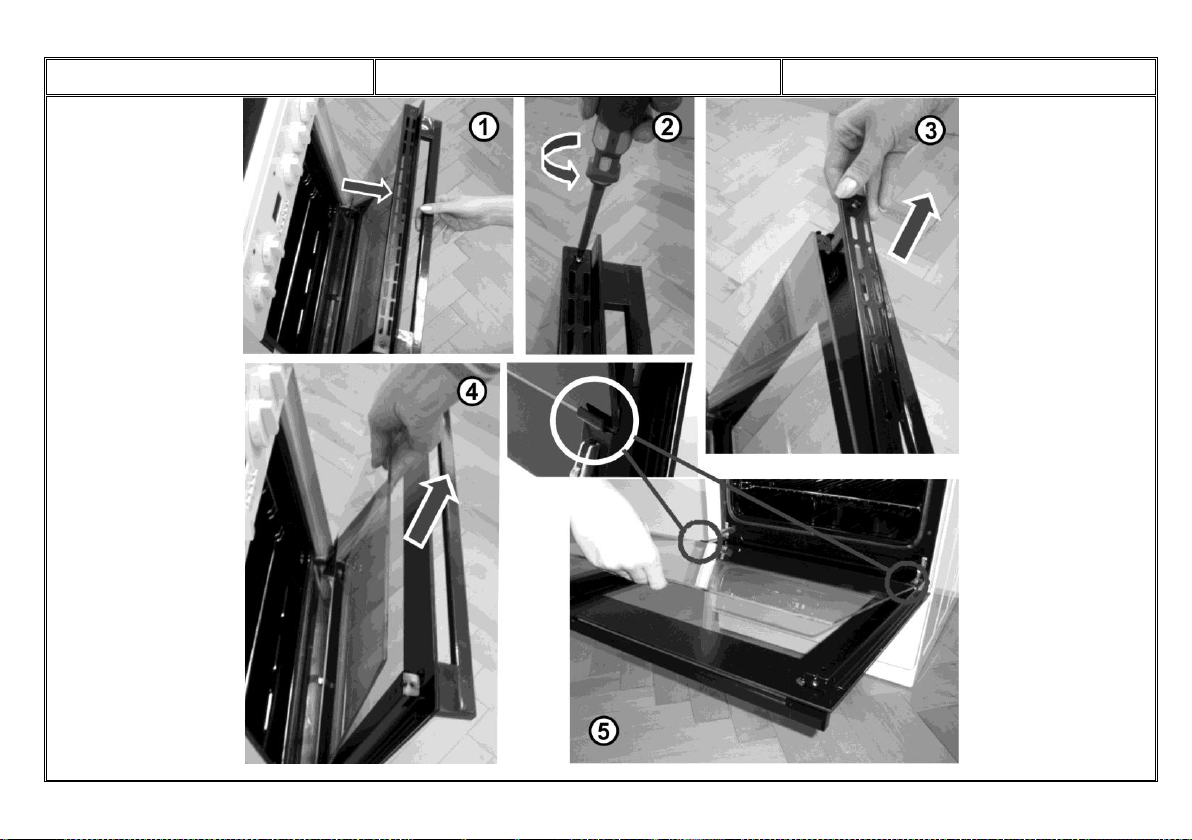

Procedure for cleaning of internal glass door.

ОЧИСТКА ДУХОВКИ

Как очистить внутренние стекло дверь духовки.

ДУХОВКА

Як очистити внутрішню скло духовки.

Page 21

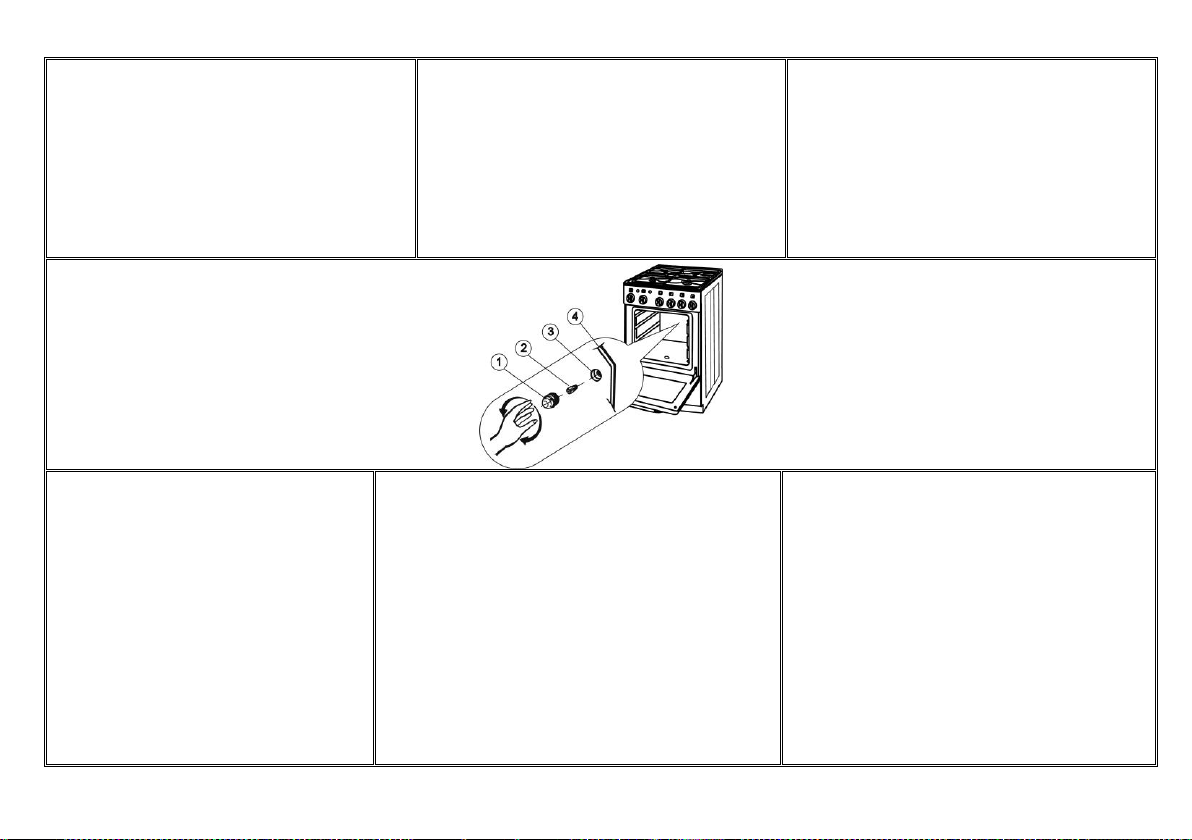

BULB REPLACEMENT

 Set all the control knobs to the OFF position and

disconnect the range from the mains.

 Unscrew the bulb glass cover in the oven by turning

it anti-clockwise.

 Unscrew the bulb and replace it with a new bulb.  Replace the bulb glass cover.

ЗАМЕНА ЛАМПО ЧКИ ОСВЕЩЕНИЯ ДУХОВ КИ

При замене лампочки рекомендуем соблюдать следующий порядок:  проконтролируйте, чтобы все ручки на панели

управления были установлены в положение “ВЫКЛЮЧЕНО”,

 выключите главный выключатель на линии

подвода электроэнергии к плите,

 снимите плафон с лампочки, выкрутив его влево,

выкрутите дефектную лампочку и вкрутите новую,

 наденьте плафон на лампочку, вкрутив его

вправо, включите главный выключатель.

ЗАМ ІН А Л АМПОЧКИ

 Установіть усі ручки в положення „ВИМК” (OFF) та

вимкніть прилад з електромережі.

 Викрутіть скляну кришку лампочки в духовці,

повернувши проти годинникової стрілки.

 Викрутіть лампочку та замініть на нову.  Встановіть скляну кришку лампочки.

NOTE:

For oven illumination always use T 300° C, E14, 230 -240V, 25W bulb.

1. Glass cover

2. Lamp

3. Sleeve

4. Oven rear wall

ПРИМЕ ЧАНИЕ:

Для освещения духовки применяется лампа T 300°, E14, 230 - 240 B, 25 Bт.

1. Плафон

2. Лампа

3. Патрон

4. Задняя стенка духовки

ПРИМІ ТКА:

Для освітлення духовки завжди використовуйте T 300° C, E14, 230 -240 В, 25 Вт лампочку.

1 – Скляна кришка 2 - Лампочка 3 - Втулка 4 – Задня стінка духовки

Page 22

WARRANTY

TERMS AND CONDITIONS

РЕКЛАМАЦИЯ

ГАРАНТІЙНИЙ ТЕРМІН

ТА УМОВИ

In case of any defects to the appliance during the warranty period, do not attempt to repair it by yourself. Make a claim to the nearest authorized dealer or place of purchase, and make sure you can produce the endorsed Certificate of Warranty. In the absence of duly endorsed Certificate of Warranty your claim is void.

В случае возникновения в период гарантийного срока неисправностей, не устраняйте их самостоятельно, а сообщите о них в магазин, в котором Вы плиту приобрели, или в уполномоченную сервисную организацию, которая ввела её в эксплуатацию. При этом обязательно предъявите „Гарантийный талон“, заполненный надлежащим образом. Без „Гарантийного талона“ рекламация заводом-изготовителем не принимается.

У випадку будь-яких пошкоджень приладу під час гарантійного терміну в жодному разі не ремонтуйте прилад самостійно. Обов’язково зверніться в авторизований сервісний центр та пред'явіть Гарантійний лист, який заповнений відповідним чином. При відсутності Гарантійного листа прилад не буде обслуговуватися по гарантії.

NOTE:

The appliance will be delivered to you with the appropriate protective wrapping. This packaging material is valuable and can be recycled if such facilities are available in your locality.

ПРИМЕ ЧАНИЕ:

Данное изделие содержит материалы, которые могут быть использованы вторично.

ПРИМІ ТКА:

Прилад доставляється вам у відповідному захисній упаковці. Цей пакувальний матеріал підлягає повторній обробці, якщо у вашій місцевості існує відповідна служба.

DISPOSAL

OF PACKAGING

СПОСОБЫ ИСПОЛЬЗОВАНИЯ И

ЛИКВИДАЦИИ ТАРЫ

УТИЛІЗАЦІЯ

УПАКОВКИ

Deliver the disposed packaging material to your local collecting point for recycling. Corrugated cardboard, wrapping paper

- sale to the collecting places;

- in waste paper containers; Wooden parts

- other use;

- to the municipal disposal facility; Wrapping foil and bags

- in waste plastic containers;

Гофрированный картон, обёрточная бумага продажа в утильсырьё,

- в отходы макулатуры Деревянные подставки - в специальные контейнеры,

- иное использование Полиэтиленовые пакеты, пластмассовые детали - в контейнеры для пластмассы

Доставте пакувальний матеріал до відповідної служби для його утилізації. Рифлений картон, пакувальний папір

- у відповідні служби для утилізації;

- в контейнери для непридатного паперу; Дерев’яні частини

- для іншого використання;

- у відповідні служби по утилізації; Пакувальна фольга та пакети

- в контейнери для непридатного пластику.

DISPOSAL OF OBSOLETE

APPLIANCES

ЛИКВИДАЦИЯ ПЛИТЫ ПОСЛЕ

ОКОНЧАНИЯ СРОКА СЛУЖБЫ

УТИЛІЗАЦІЯ

ПРИЛАДУ

The appliance contains valuable materials which ought to be reused or recycled, so once your appliance is of no use to you deliver it to the authorized scrap dealer for further treatment.

Данное изделие содерхит материалы, которые иогут быть использованы вторичною.

Прилад складається з частин, які можна використати вдруге або переробити. Як тільки ваш прилад відслужить свій термін, зверніться у відповідні служби по утилізації приладів.

Page 23

INSTALLATION INSTRUCTIONS

AND SETTINGS

РУКОВОДСТВО ПО МОНТАЖУ И

ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ

ІНСТРУКЦІЯ З УСТАНОВКИ

ТА ПІДКЛЮЧЕННЯ

The appliance must be installed in accordance with valid local regulations, and shall be placed only in well vented spaces.

Плита должна быть установлена и подключена в соответствии с нормами и правилами, действующими в стране Покупателя.

Прилад необхідно встановити згідно діючих місцевих директив та в добре провітрюваному приміщенні.

IMPORTANT PRECAUTION:

Any movement of the appliance from the existing installation requires shutting gas supply and disconnecting the appliance from electric mains power. After installation the qualified personnel should perform the following:  Leakage test on gas couplings, and correct

electric connection to the mains.

 Check gas burners and their adjustment (oven

burner prime air, saving power input, thermoelectric sensors).

 Explain to the customer all functions of the

appliance and particulars regarding its servicing and maintenance.

ВНИМАНИЕ !

При любой манипуляции с плитой, помимо повседневного применения, закройте кран подачи газа, расположенный на газопроводе, и отключите плиту от электросети. В целях безопасности перед проведением ухода выполните следующее:  все ручки кранов горелок и термостата установите в

положение “ВЫКЛЮЧЕНО”;

 отсоедините плиту от линии электросети, вытащив

вилку из розетки, и от линии газопровода, закрыв кран перед плитой;

 подождите, пока плита остынет.

ВАЖЛИВІ ЗАСТЕРЕЖЕННЯ:

При будь-якому пересуванню приладу з місця встановлення і підключення необхідно перекрити кран подачі газу та вимкнути прилад з електромережі. Після установки приладу фахівець сервісного центру повинен виконати наступне:  Перевірити виток газу на з’єднаннях та

правильність електричного підключення.

 Перевірити газові конфорки та їх складові

(нагрівач духовки, збереження вхідної електроенергії, термоелектричні сенсори).

 Розказати покупцю про усі функції і технічне

обслуговування приладу.

LOCATION

УСТАНОВКА ПЛИТЫ

РОЗМІЩЕННЯ

The appliance is designed for installation in the line of kitchen cabinets. The cooker can be located in the standard kitchen with a minimum space of 20m3. If the kitchen is smaller (but not less than 15m3 as a minimum) it is necessary to provide a hood. Regarding thermal resistance the cooker can be positioned on any floor, as long as it is not located on a pedestal.

Плита может быть установлена в ряд с кухонной мебелью. Объём помещения должен быть минимально 20м3. Помещения с меньшим объёмом (минимально 15 м3) должны быть обеспечены вентиляцией. С точки зрения теплостойкости плиту можно поставить на любой пол (покрытие). Плита не должна устанавливаться на подставку.

Прилад спроектовано для інсталяції на лінії кухонних шкафів. Плиту можна розмістити в стандартній кухні з мінімальною площею 20m3. Якщо площа кухні менша (але не менша ніж 15m3, як мінімум), необхідно на кухні розмістити витяжку. Відносно теплового опору плиту можна розмістити на будь-яку підлогу, але не на підставку.

minimum distance of 750 mm, in line with the

manufacturer’s instructions.

минимальное расстояние 750 мм Остальные размеры при установке воздухоочистителя должны соблюдаться в соответствии с рекомендациями изготовителя воздухоочистителей.

мінімальна відстань 750 мм, згідно інструкцій виробника.

Page 24

CONNECTION

TO GAS SUPPLY

ПРИСОЕДИНЕНИЕ ПЛИТЫ К

ГАЗОПРОВОДУ

ПІДКЛЮЧЕННЯ

ГАЗУ

GAS SUPPLY

The appliance may be connected to gas supply by only by the authorized personnel. Connection must comply with the local standards and requirements. The gas supply pipe must be fitted with the accessible gas shut-off cock, located before the coupling with the cooker.

ГАЗОПРОВОД

Присоединение плиты к газопроводу должно быть выполнено специалистами уполномоченной сервисной организации в соответствии с нормами и правилами, действующими в стране Покупателя.

ГАЗОПОСТАЧАННЯ

Підключити прилад до газопостачання має право лише кваліфікований фахівець. Підключення повинне відповідати усім діючим місцевим стандартам та інструкціям. Труба газопостачання повинна бути обладнана доступним краном для перекривання подачі газу, який повинен знаходитися перед з’єднанням з плитою.

WARNING:

In handling the gas line (e.g. connection to the gas distribution system or flexible gas hose) always use a wrench to hold the gas line terminal, in order to avoid deformations.

ВНИМАНИЕ !

Чтобы при выполнении присоединения плиты к газопроводу или при присоединении с помощью шланга не произошло повреждение наконечника газового присоединения, применяйте для его поддержки ключ.

ЗАСТЕРЕЖЕННЯ:

При роботі з газовою лінією (наприклад, при з’єднанні з системою розприділення газу або гнучким газовим шлангом) завжди використовуйте гайковий ключ для утримування кінця газового шлангу, щоб уникнути деформації.

Page 25

CONNECTION TO THE NATURAL GAS NETWORK

Connection must be made in accordance with standing local regulations. In case of excessive gas pressure use pressure regulator.

ПРИСОЕДИНЕНИЕ ПЛИТЫ ДО ПРИРОДНОГО ГАЗУ

Присоединение плиты должно быть выполнено в соответствии с нормами и правилами, действующими в стране Покупателя.

ПІДКЛЮЧЕННЯ ДО ПРИРОДНОГО ГАЗУ

Підключення повинно відбуватися згідно місцевих діючих стандартів та законодавства. У випадку надмірного тиску газу скористайтеся регулятором тиску.

CONNECTION TO THE LPG NETWORK

Special LPG coupling must be installed at the 1/2" pipe connection.

ПРИСОЕДИНЕНИЕ ПЛИТЫ К БАЛЛОНУ С ПРОПАН-БУТАНОМ

Шланг должен иметь присоединительный штуцер с внутренней резьбой с номинальным диаметром 1/2”.

ПІДКЛЮЧЕННЯ ДО ЗРІДЖЕ НОГО ГАЗУ

Спеціальний патрубок для зрідженого газу необхідно установити в 1/2" з’єднувальну трубу.

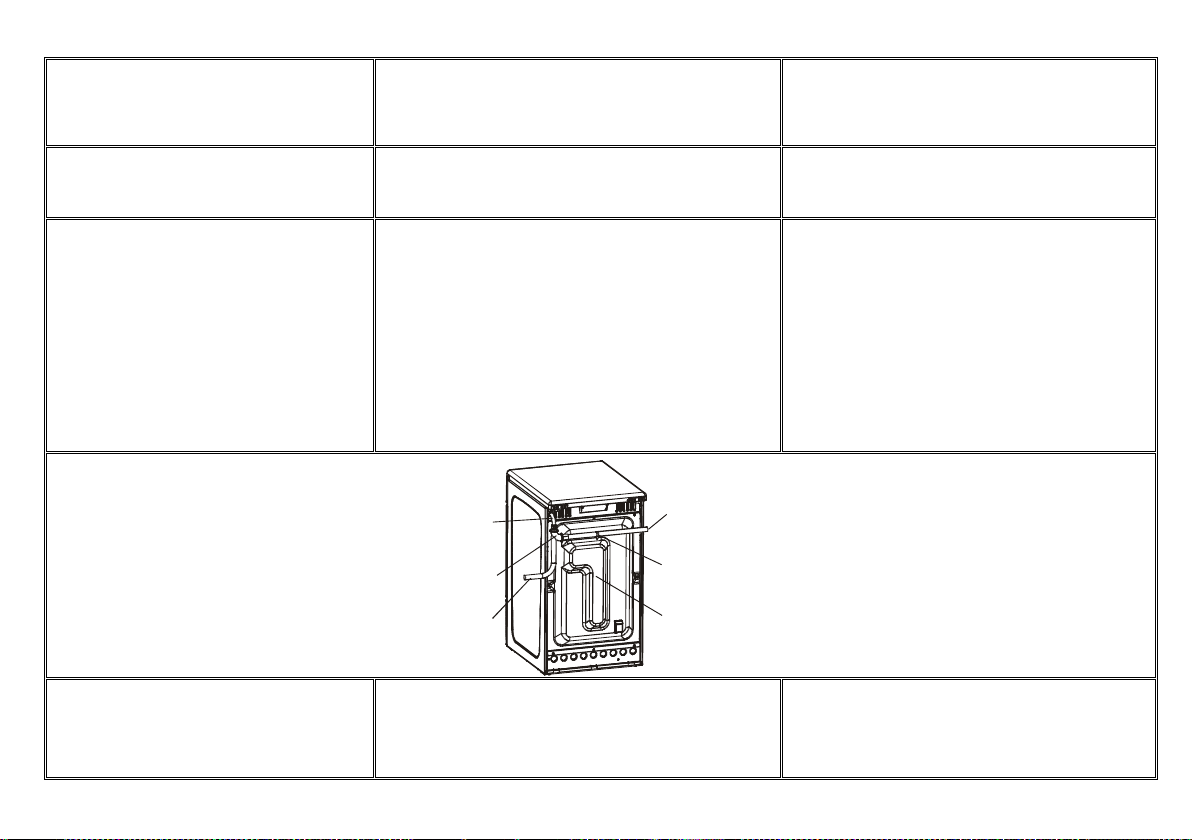

FLEXIBLE HOSE CONNECTION

For safety reasons use only the certified hose complying with local standards and with recommended length of 1000mm. Heat

resistance of the connection hose should be at least 100° C.

Each hose must contain instructions regarding the method of connection, allowed heating, inspections, service life, etc. These instructions must be unconditionally adhered to.

ПРИСОЕДИНЕНИЕ К ГАЗ ОПРОВОДУ С ПОМОЩЬЮ ШЛАНГА

Недопустимо применять шланг, который не имеет сертификации для использования его с данной целью.

Рекомендуемая длина шлангa 1000 мм и тепловое сопротивление шланга мин. 100°С 

На шланг не должно влиять излучаемое тепло и не должно быть соприкосновения с открытым огнём. Нельзя прокладывать шланг около той части наружных стенок плиты, где находится духовка. Уплотнение соединений необходимо выполнить уплотнительным материалом, рекомендованным заводом-изготовителем в инструкции по применению шланго

ПІДКЛЮЧЕННЯ З А ДОПО МОГОЮ ГНУЧКОГО ШЛАНГУ

Необхідно використовувати лише атестований шланг згідно діючих місцевих стандартів та рекомендованою довжиною 1000мм. Термостійкість

з’єднувального шлангу повинна складати як найменше 100° C.

Кожен шланг повинен мати інструкції з підключення, припустимого нагріву, строку служби, тощо. Необхідно беззаперечне дотримуватися даних інструкцій.

1 - Connection ending 2 - Knee 3 - Connection hose (connection from the right) 4 - Connection hose (connection from the left) 5 - Fixing clamp 6 - Back cover of the cooker

1 - наконечник подвода газа 2 – колено 3 - шланг газовый (подвод с правой стороны) 4 - шланг газовый (подвод с левой стороны) 5 - пряжка крепёжная 6 - задняя стена плиты

1 - заключна частина з’єднання 2 - коліно 3 - з’єднувальний шланг (праве підключення) 4 - з’єднувальний шланг (ліве підключення) 5 - фіксуюча скоба 6 - кришка задньої стінки плити

Page 26

IMPORTANT PRECAUTION:

In case of left side connection (seen from the front) the hose must be connected by means of a clamp fixed in the back cover opening. You will find the fixing clamp in the accessory kit.

ВНИМАНИЕ !

При подводе газа шланг нужно обязательно прочно закрепить крепёжной пряжкой, которая защёлкнута в отверстие на заднем кожухе плиты Крепёжная пряжка входит в комплект принадлежностей плиты.

ВАЖЛИВЕ ЗАСТЕРЕЖЕННЯ:

У випадку лівостороннього підключення (якщо дивитися з фронту), шланг необхідно підключити за допомогою затискача, який зафіксовано в отвір кришки задньої сторони плити. Фіксований затискач ви знайдете в додатковому комплекті.

HOB BURNER

SETTINGS

РЕГУЛИРОВКА

ГАЗОВЫХ ГОРЕЛОК

НАСТАНОВНІ

ПАРАМЕТРИ КОНФОРОК

MINIMUM OUTPUT ADJUSTMENT

Before starting any adjustments disconnect the appliance from the mains power supply. Adjustments must be carried out with the tap at the "SAVING" position. The minimum gas output is correctly adjusted when the inner cone of the flame arrives at the height of 3 to 4 mm. If this is not the case, first remove the tap knob and then tighten or loosen the screw C, depending on whether the flame is to be reduced or increased. The adjustments must be crried out so that the end position of the tap is actually its minimum position. For butane/propane the screw C must be fully screwed in.

РЕГУЛИРОВКА МИНИМАЛЬНОЙ МОЩНОСТИ

При переналадке плиты на пропан-бутан винт С должен быть завинчен до упора. Минимальная мощность газовой варочной горелки считается правильно отрегулированной, если внутренний конус пламени достигает высоты от 3 до 4 мм. Сняв ручку крана, но предварительно установив её в положение „МАЛОЕ ПЛАМЯ", можно отрегулировать мощность пламени горелки, завинчивая или отвинчивая винт С.

МІНІМ АЛЬ НЕ РЕГУЛЮВАННЯ ПОТУЖНОС ТІ

Перед будь-яким регулюванням вимкніть прилад з електромережі. Регулювання необхідно виконувати при розміщенні газового крану в положенні „ЗБЕРЕЖЕННЯ”. Мінімальна газова потужність відрегульована правильно, коли внутрішній конус полум’я досягає висоти від 3 до 4 мм. У іншому випадку спочатку зніміть ручку крана, а потім затягніть або послабте гвинт C, залежить від того, чи полум’я зменшене чи збільшене. Для бутана/пропана гвинт C повинен бути повністю загвинченим.

Page 27

OVEN BURNER

SETTINGS

РЕГУЛИРОВКА

ГОРЕЛКИ ДУХОВКИ

НАСТАНОВНІ ПАРАМЕТРИ КОНФОРОК

ДУХОВКИ

PRIMARY AIR ADJUSTMENT

To access the primary air adjusting screw (5), open or remove oven door and remove oven bottom (2). By unscrewing the adjusting screw the quantity of primary air is increase, by tightening it is reduced. The air/gas mixture is correct when the flame has blue color. Adjust screw 5 for value X in accordance with the table, and tighten the nut. Check that the burner is working properly: the flame must be blue and sharp, without a yellow tip.

РЕГУЛИРОВКА КОЛИЧЕСТВА ПОДСАСЫВ АЕМ ОГО ПЕРВИЧНОГО ВОЗДУ ХА

Отрегулировать количество подсасываемого воздуха можно с помощью регулировочного винта (5). Но прежде нужно открыть дверцу духовки (при необходимости, дверцу снять с петель) и вытащить дно (2). При отвинчивании регулировочного винта количество первичного подсасываемого воздуха увеличивается, при завинчивании - уменьшается. Положение винта (величину „Х“) нужно установить в соответствии с нижеприведённой таблицей.

ПОЧАТКОВЕ РЕГУЛЮВАННЯ КОНФОРКИ

Щоб достати регулюючий гвинт повітря (5), відчиніть або зніміть дверцята духовки, і зніміть дно духовки (2). Відкручуючи регулюючий гвинт збільшується кількість початкового повітря, при затягуванні гвинта – зменшується. Суміш повітря/газу відрегульовано, якщо полум’я має голубий колір. Відрегулюйте гвинт 5 для значення X згідно таблиці, що зазначена, і затягніть гайку. Перевірте, чи конфорка працює правильно: полум’я повинне бути гострокінцеве і голубого кольору без жовтих кінчиків.

1 – Front oven wall 2 – Oven bottom 3 – Ignition tube 4 – Oven burner 5 – Oven burner adjusting screw 6 – Grill burner

1 – передняя стена духовки 2 – дно духовки 3 – трубка запальная 4 – горелка духовки 5 – винт регулировочный 6 – горелка гриля

1 – Передня панель духовки 2 – Дно духовки 3 –Труба електропідпалювання 4 – Конфорка духовки

5 – Регулюючий гвинт конфорки духовки

6 – Конфорка-гриль

Page 28

ADJUSTMENT OF OVEN BURNER MINIMUM POWER

On completion of this operation, proceed as follows: Remove the oven bottom.

Oven control knob

Lift off the oven control knob. For propane/butane fully tighten screw G and for

natural gas unscrew screw G by a ½ or ¾ turn

for natural gas

Oven temperature selector

Disconnect the cooker from the mains power supply. Lifř the oven temperature selector knob. For propane/butane fully tighten screw G.  For natural gas unscrew screw G by a ½ or ¾

turn for natural gas

 Light the oven burner and close the oven

door.

Oven control knob

Set the oven control knob to position “MAXIMUM POWER” and heat the oven for 15 minutes. Then

set the control knob to the to adjust the flame.

Oven temperature selector

Set the temperature selector control knob to position 8 and heat the oven for 15 minutes. Then set the temperature selector knob to position 1 and use screw G to adjust the flame. Right turn reduces the height of the flame, and left turn increases the height. The adjustment is correct when the body of the flame is about 3 to 4 mm high. Replace the knob and set it to the switch off position, then replace the oven base. If the flame sensor does not operate properly, check its position according to fig.

РЕГУЛИРОВКА МОЩНОСТИ В ПОЛОЖЕНИИ „М АЛОЕ ПЛАМ Я“

Данная операция выполняется следующим способом: Нужно открыть дверцу духовки и вытащить дно.

Ручка духовки

Снимите ручку крана горелки духовки. Выполните предварительную регулировку, завинтив винт G до упора, если плита работает на пропан-бутане, и отвинтив на 1/2” и даже на 3/4” оборота при работе плиты на природном газе.

Установите ручку крана на “МАКСИМАЛЬНУЮ МОЩНОСТЬ”. З ажгите газ горелки, закройте дверцу и прогрейте духовку в течение, приблизительно, 15 минут. Затем установите ручку крана в положение “МАЛОЕ ПЛАМЯ” и винтом G выполните окончательную регулировку. При повороте винта вправо пламя уменьшается, а при повороте влево - увеличивается. Мощность горелки считается правильно отрегулированной, если внутренний конус пламени достигает высоты от 3 до 4 мм, а температура в центре духовки должна быть максимально 160°C.

РЕГУЛЮВАННЯ МІНІМАЛЬН ОЇ ПОТУЖНОС ТІ КО НФОРКИ ДУХОВКИ

Дотримуйтеся наступних правил: Зніміть дно духовки.

Ручка духовки

Зніміть ручку роботи духовки. Вимкніть прилад з електромережі. Зніміть регулятор температури. Для пропану/бутану повністю затягніть гвинт G, для природного газу – викрутіть гвинт G на ½ або ¾ повороту для природного газу Запаліть конфорку духовки та зачиніть дверцята. Встановіть ручку роботи духовки в положення МАКСИМАЛЬНА ПОТУЖНІСТЬ та нагрійте духовку впродовж 15 хвилин. Потім встановіть ручку роботи духовки в положення ЗБЕРЕЖЕННЯ та за допомогою гвинта G відрегулюйте полум’я .

Регулятор температури

Встановіть регулятор температури в положення 8 та нагрійте духовку впродовж 15 хвилин. Потім встановіть регулятор температури в положення 1 та за допомогою гвинта G відрегулюйте полум’я. Поворот вправо зменшує висоту полум’я, поворот вліво – збільшує висоту полум’я. Регулювання вважається коректним, якщо висота полум’я сягає 3-4 мм. Переустановіть ручки та встановіть у вимкнене положення, помістіть на попереднє місце дно духовки.

Якщо сенсор полум’я працює неправильно, перевірте його розміщення згідно мал.

Flame sensor position 1 – Flame sensor 2 – Oven burner 3 - Grill

Расположение датчика предохранителя пламени

1 - датчик предохранителя пламени 2 - горелка духовки 3 - грил

Розміщення сенсора полумя 1 – Сенсор полумя 2 – Конфорка духовки 3 – Гриль

Page 29

GRILL

BURNER SETTINGS

РЕГУЛИРОВКА

ГОРЕЛКИ ГРИЛЯ

НАСТАНОВНІ ПАРАМЕТРИ

КОНФОРКИ-ГРИЛЬ

PRIMARY AIR ADJUSTMENT

РЕГУЛИРОВКА КОЛИЧЕСТВА ПОДСАСЫВ АЕМ ОГО ВОЗДУХА Отрегулировать

количество подсасываемого воздуха можно с помощью регулировочного винта Но прежде нужно открыть дверцу духовки (в случае необходимости, дверцу можно снять с петель). При отвинчивании регулировочного винта количество первичного подсасываемого воздуха увеличивается, при завинчивании - уменьшается. Положение винта (величину „Х“) нужно установить в соответствии с таблицей.

ПОЧАТКОВЕ РЕГУЛЮВАННЯ КОНФОРКИ

CONVERSION

TO ANOTHER TYPE OF GAS

ПЕРЕНАЛАДКА

ПЛИТЫ НА ДРУГОЙ ВИД ГАЗА

ПІДКЛЮЧЕННЯ

ДО ІНШОГО ТИПУ ГАЗУ

Conversion of cooker to another type of gas can be performed only by qualified technician.

Adhere to the following procedure:

 Change nozzles of all burners.  Adjust or change gas pressure regulator if

installed.

 Adjust oven and grill burner primary air.  Adjust SAVING power position of hob burners.  Stick new gas setting label with relevant

nozzle information.

 To conduct this operation to make the

Переналадку плиты на другой вид газа может выполнить только специалист уполномоченной сервисной организации.

При переналадке необходимо выполнить:

 замену сопел всех горелок (см. таблицу),  регулировку минимальной потребляемой мощности

горелки духовки и гриля в позиции „МАЛОЕ ПЛАМЯ“,

 наладку или, возможно, замену регулятора давления

газа (если он вообще установлен на подводящем газопроводе),

 первоначальный заводской типовой щиток заменить

Підключення приладу до іншого типу газу повинен проводити лише кваліфікований фахівець.

При цьому необхідно притримуватися наступного:

 Поміняйте усі форсунки конфорок варильної

поверхні;

 Відрегулювати або змінити регулятор газового

тиску, якщо він є;

 Відрегулювати конфорки духовки;  Відрегулювати положення „ЗБЕРЕЖЕННЯ”

конфорок варильної поверхні;

Page 30

appropriate entries in the "warranty card"

новым, поставляемым совместно с комплектом сопел,

 о проведении данной операции сделать

соответствующие записи в “Гарантийном талоне”.

 Наклеїти нову етикетку параметрів газу з

відповідною інформацією про форсунки.

 Про проведення даної операції зробити відповідні

записи в "Гарантійній талоні"

CONNECTION TO THE MAINS

POWER

ЭЛЕКТРОПОДКЛЮЧЕНИЕ ПЛИТЫ

ПІДКЛЮЧЕННЯ ДО ЕЛЕКТРОМЕРЕЖІ

The appliance is fitted with power cord plug for connection to the mains. Power socket to which the appliance is connected must be accessible at all times. Faulty power cord must be immediately replaced with a new one.

Электроподключение плиты должно быть выполнено в соответствии с нормами и правилами безопасности электрических приборов, действующими в стране Покупателя.

Прилад обладнано кабелем для підключення до електромережі. Електророзетка, в яку вмикається прилад, повинна бути доступної в будь-який час. Пошкоджений електрокабель необхідно негайно замінити на новий.

CAUTION:

Make sure that the power cord is installed in such way to avoid touching hot parts of the cooker (exhaust at the back side, bottom part of the hob). High temperature could cause damage to the insulation.

ВНИМАНИЕ !

Следите за тем, чтобы электрический подводящий шнур не касался горячих частей плиты (труба отвода на задней стене плиты и нижняя часть варочного стола), при прикосновении к которым может произойти повреждение изоляции провода.

ЗАСТЕРЕЖЕННЯ:

Упевніться, що електрокабель розміщено так, що він не торкається гарячих частин плити (вихідний отвір на задній стінці, нижня частина варильної поверхні). Висока температура може спричинити пошкодження ізоляції.

LEVELING THE APPLIANCE

РЕГУЛИРОВКА ВЫСОТЫ ПЛИТЫ

ВИРІВНЮВАННЯ ПРИЛАДУ

(certain models only) Cooker hob must be leveled in horizontal position by means of 4 leveling screws supplied with the appliance.

Установка плиты в горизонтальное положение или регулировка её по высоте выполняется с помощью 4-х регулировочных винтов, которые входят в состав принадлежностей плиты.

(лише в деяких моделях) Варильну поверхню плити необхідно вирівняти горизонтально за допомогою 4 гвинтів, що додаються до приладу.

PROCEDURE:

 Remove the range receptacle;  Tilt the cooker on one side;  Screw plastic screws into the bottom crossbar

front and rear openings on one side;

 Tilt the cooker on the opposite side and fix the

screws into the openings on the other side;

 Level the cooker using a screwdriver from the

receptacle area, or by turning the leveling screw with a hexagon wrench;

 The procedure is less complicated if

performed by using leveling screws.

ПРОЦЕ СC:

 Вытащите ящик для хранения принадлежностей плиты,  плиту наклоните на одну сторону,  завинтите регулировочные винты в передние и задние

отверстия перегородки на этой стороне,

 плиту наклоните в противоположную сторону и

подобным образом завинтите винты на другой стороне плиты,

 плиту поставьте на место и отрегулируйте её

горизонтальное положение с помощью отвёртки из пространства, откуда был вытащен ящик для хранения принадлежностей плиты.

ПРОЦЕ С:

 Зніміть ящик плити;  Нахиліть плиту на одну сторону;  Загвинтіть пластикові гвинти в перекладину основи

та зафіксуйте в потрібному положенні;

 Нахиліть плиту на протилежний бік та зафіксуйте

гвинти на іншій стороні;

 Вирівняйте прилад за допомогою шуруповерта зі

сторони ящика, або повертаючи вирівнюючи гвинти за допомогою шестигранного ключа;

 Процедура менш ускладнена, якщо виконана за

допомогою вирівнюючи гвинтів.

NOTE:

Leveling screws are unnecessary if the appliance height and horizontal position are acceptable.

ЗАМЕЧАНИЕ :

Установка высотной регулируемости (болтов) не обусловлена, если высота и точность установки плиты удовлетворяет без использования пластовых болтов.

ПРИМІ ТКА:

Вирівнюючи гвинти непотрібні при допустимій висоті та правильному горизонтальному положенні.

Page 31

NOTICE

The manufacturer reserves the right to make minor changes in these instructions for use resulting from technological changes which have no impact on the functioning of the appliance.

ЗАМЕЧАНИЕ :

Производитель оставляет за собой право небольших изменений инструкции, исходящих из инновационных или технологических изменений изделия, которые не имеют влияние на функцию изделия.

ПРИМІ ТКА:

Виробник залишає за собою право на внесення незначних змін в інструкції, які не впливають на функціювання приладу.

UA RU

Burner

Конфорка Конфорка

Small

Малая

Маленька

Medium

Cредняя Середня

Rapid

Большая

Експрес

Oven

Духовка Духовка

Grill / ГРИЛЬ

Инфрачервоний

нагривач

G 51203 I GN 51203 I GN 50203 I

GN 51101 I

GN 51102 A0

GIN 52260 I GIN 52203 I GIN 53260 I

GI 52203 I

GIN 53202A

GIN 52260 I GIN 52203 I

GI 52203 I

Natural gas / Природный газ / Природiй газ G 20 – 13 mbar / G 20 - 13 мбар

Nozzle diameter Дiаметр форсунки (мм)

0,83

1,12

1,37

1,35

1,45

1,40

Adjustment „X“ Установкака „X“ (мм)

6 6 8 7

Natural gas / Природный газ / Природiй газ G 20 – 20 mbar / G 20 - 20 мбар

Nozzle diameter Дiаметр форсунки (мм)

0,77

1,01

1,22

1,25

1,17

1,30

1,25

Adjustment „X“ Установкака „X“ (мм)

2 3 3 2

Propane-butane / Пропан-бутан / Проран бутан G 30 – 30 mbar / G 30 - 30 мбар

Nozzle diameter Дiаметр форсунки (мм)

0,50

0,66

0,83

0,76

0,85

0,82

Adjustment „X“ Установкака „X“ (мм)

6 6 6 3

Page 32

Accessories

Принадлежности

Приладдя

51203 I

50203 I

51101 I

GIN

52260 I

GIN

52203 I

GIN

53260 I

GIN

53202A

51102

Wire self

Решётка (шт.)

Решітка + + + + + + + +

Backing try

Противень мелкий (шт.)

Деко для випікання

+ + + + + + +

Grill pan

Противень глубокий (шт.)

Деко для гриля

+ + + + + + + +

Grill accessories

Принадлежност гриля

Приладдя для гриля

+ +

Vzpour catch

Защитная пластина ручек кранов

Захисний щит

+ + + +

Set of adjustable feets

Винты регулировочные для установки высоты плиты (комплект)

Регулюючі ніжки

+ + + + + + + + +

Grate for small dishes

Решётка для малых сосудов

Решітка для малі посуд

+ + +

Nozzles for G30 – 3kPa (G30 – 30mbar)

Комплект сопел для переналадки на

G30 - 3 кПа

(G30 - 30 мбар)

Комплект сопел для переналадки на

G30-3 кПа

(G30 - 30 мбар)

+ + + Nozzles for G20 – 13mbar

Комплект сопел для переналадки на G20 – 13мбар

Комплект сопел для переналадки на

G20 – 13мбар

Page 33

Technical

data

Технические

данные

Технічні

дані

Gas cooker

Плита газовая

Газові плити

51203 I

50203 I

51203 I

51101 I

51102 A0

GIN

52203 I

GIN

52260 I

GIN

53260 I

GIN

53202 A

Dimensions: he ight/ widt h / d epth

Размеры плиты: Высота/ширина/ лубина

Розміри: Висота / ширина / глибина

850 / 500 / 605 (мм)

Package dimensions he ight/ widt h / d ep th

Размеры упаковки Высота/ширина/ лубина

Розміри упаковки Висота / ширина / глибина

950 / 570 / 716 (мм)

Burner input power

Горелки

Газові конфорки

Left front (kW)

левая передняя (кВт)

Ліва передня (кВт)

0,90

Left rear (kW)

левая задняя (кВт)

Ліва задня (кВт)

1,60

Right rear (kW)

правая задняя (кВт)

Права задня (кВт)

2,45

Right front (kW)

правая передняя (кВт)

Права передня (кВт)

1,60

Oven

Духовкa

Oven burner (kW)

Горелкa духовки (кВт)

Потужність – конфорка духовки (кВт)

2,70

2,50

3,00

Grill burner (kW)

Нагревательный элемент гриля (кВт)

Потужність – конфоркагриль (кВт)

2,70

Grill electric (kW)

Элемент гриля (кВт)

Гриль (кВт)

1,85

Oven light (W)

Освещение духовки(Вт)

Освітлення (Вт)

Electric ignition (W)

Электророзжиг (Вт)

Електропідпалювання (Вт)

2 2 2

Turnspit (W)

Гриль на поворотном вертеле (Вт)

Діагональний рожен (Вт)

4 4

Min. / max. oven temperature

Min./ max. температура в духовке

Мін./макс. температура духовки

150 - 330°C 150 / 260°C

Voltage (V)

Присоединение к электрической сети (В)

Напруга (В)

230 ~, 50 Гц

Class of protection against moisture

Класс защиты от влаги

Клас захисту від вологи

IP 20

Class of protection against electric shock

Класс защиты от поражения током

Клас захисту від ураження струмом

Total power input–gas (kW)

Мощность – газ (кВт)

Потужність – газ (кВт)

9,25

9,05

9,55

Total power input – electric (W)

Мощность электрическaя (Вт)

Потужність – електро (Вт)

1900

Page 34

Gas type - Natural gas

Вид и давление газа

- природный газ

Прилад для використання природного газу - природiй газ

G 20 – 20mbar / G 20 - 20 мбар

Gas connection standard

Подключение газа

Підключення газу (стандарт)

ISO 228-1/ G 1/2

UA RU

Burner

Конфорка Конфорка

Small

Малая

Маленька

Medium

Cредняя Середня

Rapid

Большая

Експрес

Oven

Духовка Духовка

Grill / ГРИЛЬ

Инфрачервоний

нагривач

GN 51203 A GN 51220 A

GN 51102 A-U

GIN 52203 I-1

GI 53120 A

GIN 53220 A

GI 52220 A

GIN 52203 I-1

GI 52220 A

Natural gas / Природный газ / Природiй газ G 20 – 13 mbar / G 20 - 13 мбар

Nozzle diameter Дiаметр форсунки (мм)

0,83

1,12

1,37

1,35

1,45

1,40

Adjustment „X“ Установкака „X“ (мм)

- - - 6 8

Natural gas / Природный газ / Природiй газ G 20 – 20 mbar / G 20 - 20 мбар

Nozzle diameter Дiаметр форсунки (мм)

0,77

1,01

1,22

1,17

1,30

1,25

Adjustment „X“ Установкака „X“ (мм)

- - - 3 3

Propane-butane / Пропан-бутан / Проран бутан G 30 – 30 mbar / G 30 - 30 мбар

Nozzle diameter Дiаметр форсунки (мм)

0,50

0,66

0,83

0,76

0,85

0,82

Adjustment „X“ Установкака „X“ (мм)

- - - 6 6

Page 35

Accessories

Принадлежности

Приладдя

51203 A

GN 51102A-U

51220 A

GIN

52203 I-1

53120 A

GIN

53220 A

52220 A

Wire self

Решётка (шт.)

Решітка + + + + + +

Backing try

Противень мелкий (шт.)

Деко для випікання

+ + + + + +

Grill pan

Противень глубокий (шт.)

Деко для гриля

+ + + + + + +

Grill accessories

Принадлежност гриля

Приладдя для гриля

Vzpour catch

Защитная пластина ручек кранов

Захисний щит

+ + + +

Set of adjustable feets

Винты регулировочные для установки высоты плиты (комплект)

Регулюючі ніжки

+ + + + + + +

Grate for small dishes

Решётка для малых сосудов

Решітка для малі посуд

+ +

Nozzles for G30 – 30 mbar

Комплект сопел для переналадки на G30 – 30 мбар

Комплект сопел для переналадки на

G30-30 мбар

+ +

Nozzles for G20 – 13 mbar

Комплект сопел для переналадки на G20 – 13 мбар

Комплект сопел для переналадки на

G20 – 13 мбар

+ +

Page 36

Technical data

Технические данные

Технічні дані

Gas cooker

Плита газовая

Газові плити

51203 A

51102 A-U

51220 A

GIN

52203 I-1

53120 A

GIN

53220 A

52220 A

Dimensions: he ight/ widt h / d epth

Размеры плиты: высота/ширина/ глубина

Розміри: Висота/ширина / глибина

850 / 500 / 605 (мм)

Package dimensions he ight/ widt h / d epth

Размеры упаковки Высота/ширина/ лубина

Розміри упаковки Висота / ширина / глибина

950 / 570 / 716 (мм)

Burner input power

Горелки

Газові конфорки

Left front (kW)

левая передняя (кВт)

Ліва передня (кВт)

0,90

Left rear (kW)

левая задняя (кВт)

Ліва задня (кВт)

1,60

Right rear (kW)

правая задняя (кВт)

Права задня (кВт)

2,45

Right front (kW)

правая передняя (кВт)

Права передня (кВт)

1,60

Oven

Духовкa

Oven burner (kW)

Горелкa духовки (кВт)

Потужність – конфорка духовки (кВт)

2,50

3,00

Grill burner (kW)

Нагревательный элемент

- горелка гриля (кВт)

Потужність – конфоркагриль (кВт)

2,70

Grill electric (kW)

Гриль электрический (кВт)

Гриль електричний (кВт)

1,85

Oven light (W)

Освещение духовки(Вт)

Освітлення (Вт)

Electric ignition (W)

Электророзжиг (Вт)

Електропідпалювання(Вт

)

Turnspit (W)

Гриль на поворотном вертеле (Вт)

Діагональний рожен (Вт)

Min. / max.

oven temperature

Min./ max. температура в духовке

Мін./макс. температура духовки

150 / 330°C

150 / 260°C

Voltage (V)

Присоединение к электрической сети (В)

Напруга (В)

230~, 50 Гц

Class of protection against moisture

Класс защиты от влаги

Клас захисту від вологи

IP 20

Class of protection against electric shock

Класс защиты от поражения током

Клас захисту від ураження струмом

Total power input – gas (kW)

Мощность – газ (кВт)

Потужність – газ (кВт)

9,05

9,55

Page 37

Total power input – electric (W)

Мощность электрическaя (Вт)

Потужність – електро (Вт)

27 (Вт)

1,9 (кВт)

27 (Вт)

Gas type – natural gas

Вид и давление газа

- природный газ

Прилад для використання природного газу

G20 / 20 мбар

Gas connection standard

Подключение газа

Підключення газу (стандарт)

ISO 228-1/ G ½

Ca tegor y

Категория

Категорія

2H3

ACCESSORIES FOR

ORDERING

ПРИНАДЛЕЖНОСТИ ПЛИТЫ

ПО ЗАПРОСУ

ПРИНАЛЕЖНОСТІ НА

ЗАМОВЛЕННЯ

Cover - glass - white

Крышка – стекло - белое

Кришка – скло - біле

SAP 254207

Cover - glass - brown

Крышка – стекло - коричневое

Кришка – скло - коричневого

SAP 254222

Cover – lacquered - white

Крышка – Окрашенные - белое

Кришка – пофарбовані - біле

SAP 254190

Cover – lacquered - brown

Крышка – Окрашенные - коричневое

Кришка – пофарбовані - коричневого

SAP 254204

Lifetime – 10 years

Срок эксплуатации - 10 лет

Термін експлуатації - 10 років

Does not contain harmful substances

Не содержит вредных веществ

Не містить шкідливих речовин

Earthing sign

Знак заземлення

Знак заземления

SERIAL NUMBER X XX X XXXX X………………….Year of production XX………………Week of the year X……………Purpose of usage of appliance XXXX….Sequence of product in the week

СЕРИЙНЫЙ НОМЕР X XX X XXXX

X…………………. Год продукции XX……………… Неделья и году X…………… Исполэование пролукта XXXX…. Очерёдность в неделье

Page 38

Technical data

Технические данные

Технічні дані

Gas cooker

Плита газовая

Газові плити

GI 52220 A

GN 51102A0

Dimensions: he ight/ widt h / d epth (m m)

Размеры плиты: высота/ширина/ глубина (мм)

Розміри: Висота/ширина / глибина (мм)

850 / 500 / 605

Package dimensions he ight/ widt h / d epth

Размеры упаковки Высота/ширина/ лубина

Розміри упаковки Висота / ширина / глибина

950 / 570 / 716 (мм)

Burner input power

Горелки

Газові конфорки

Left front (kW)

левая передняя (кВт)

Ліва передня (кВт)

1,00

Left rear (kW)

левая задняя (кВт)

Ліва задня (кВт)

1,75

Right rear (kW)

правая задняя (кВт)

Права задня (кВт)

2,70

Right front (kW)

правая передняя (кВт)

Права передня (кВт)

1,75

Oven

Духовкa

Oven burner (kW)

Горелкa духовки (кВт)

Потужність – конфорка духовки (кВт)

3,30

2,70

Grill burner (kW)

Нагревательный элемент-горелка гриля (кВт)

Потужність – конфорка-гриль (кВт)

3,00

Grill electric (kW)

Гриль электрический (кВт)

Гриль електричний (кВт)

Oven light (W)

Освещение духовки(Вт)

Освітлення (Вт)

Electric ignition (W)

Электророзжиг (Вт)

Електропідпалювання (Вт)

Turnspit (W)

Гриль на поворотном вертеле (Вт)

Діагональний рожен (Вт)

Min. / max. oven temperature

Min./ max. температура в духовке

Мін./макс. температура духовки

150 / 260°C

150 / 330°C

Voltage (V)

Присоединение к электрической сети (В)

Напруга (В) Total power input – gas (kW)

Мощность – газ (кВт)

Потужність – газ (кВт)

10,5

9,9

Total power input – electric (W)

Мощность электрическaя (Вт)

Потужність – електро (Вт)

Gas type – natural gas

Вид и давление газа - природный газ

Прилад для використання природного газу - природiй газ

G20 / 20 мбар)

Gas connection standard

Подключение газа

Підключення газу (стандарт)

ISO 228-1/ G ½

Ca tegor y

Категория

Категорія

2H3B/P

МОРА МОРАВІЯ с.р.o. Чеська Республіка 783 66 Глубочки-Маріанске Удолі, Надражні 50 МОРА МОРАВИЯ с.р.o. Чешская Республика 783 66 Глубочки-Марианске Удоли, Надражни, 50 MORA MORAVIA, s.r.o., Nádražní 50, 783 66, Hlubočky – Mariánské Údolí, Česká republika

SAP229681

Page 39

PS - G 51203 I, GIN 52260 I, GIN 52203 I, GN 51203, GN 51101 I,

GN 51203 A, GI 52220A, GN 51102 A0 GB RU BY UA / 2013 06 25 / SAP 229 681

GN 50203, GI 52203 I, GIN 53260 I/ GIN 53202 A, GI 53120 A, GN 51220 A, GIN 52203 I-1, GIN 53220 A,

Gorenje G 51203 IW User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
