Gorenje FS-600 User Guide

Gebrauchsanweisung

Kühlschrank

Wir bedanken uns für Ihr Vertrauen, das Sie uns mit dem Kauf unseres Geräts erwiesen haben. Wir wünschen Ihnen viel Vergnügen beim Gebrauch Ihres neuen Geräts.

Das Gerät ist zum Gebrauch im Haushalt und in ähnlichen Umgebungen bestimmt wie z.B.:

- in Teeküchen in Verkaufsläden, in Büros und sonstigen Arbeitsbereichen;

- in gastgewerblichen Objekten, die Übernachtung mit Frühstück anbieten;

- zum Gebrauch auf Bauernhöfen und zum Gebrauch durch Gäste in Hotels, Motels und anderen Unterkünften;

- für gastgewerbliche und sonstige Betriebe, die nicht für den Kleinhandel bestimmt sind.

Der Kühlschrank ist für den Gebrauch im Haushalt zur Lagerung von frischen Lebensmitteln bei Temperaturen über 0°C bestimmt.

Wichtige Hinweise ....................................................... 3

Tipps zum Energiesparen bei Kühl- und ..................5

Gefriergeräten .............................................................. 5

Beschreibung des Geräts ........................................... 6

Aufstellung und Anschluss ........................................ 7

Türanschlagwechsel ................................................... 9

Bedienung des Geräts mit mechanischer

Steuerung ................................................................... 13

Bedienung des Geräts mit elektronischer

Steuerung ................................................................... 14

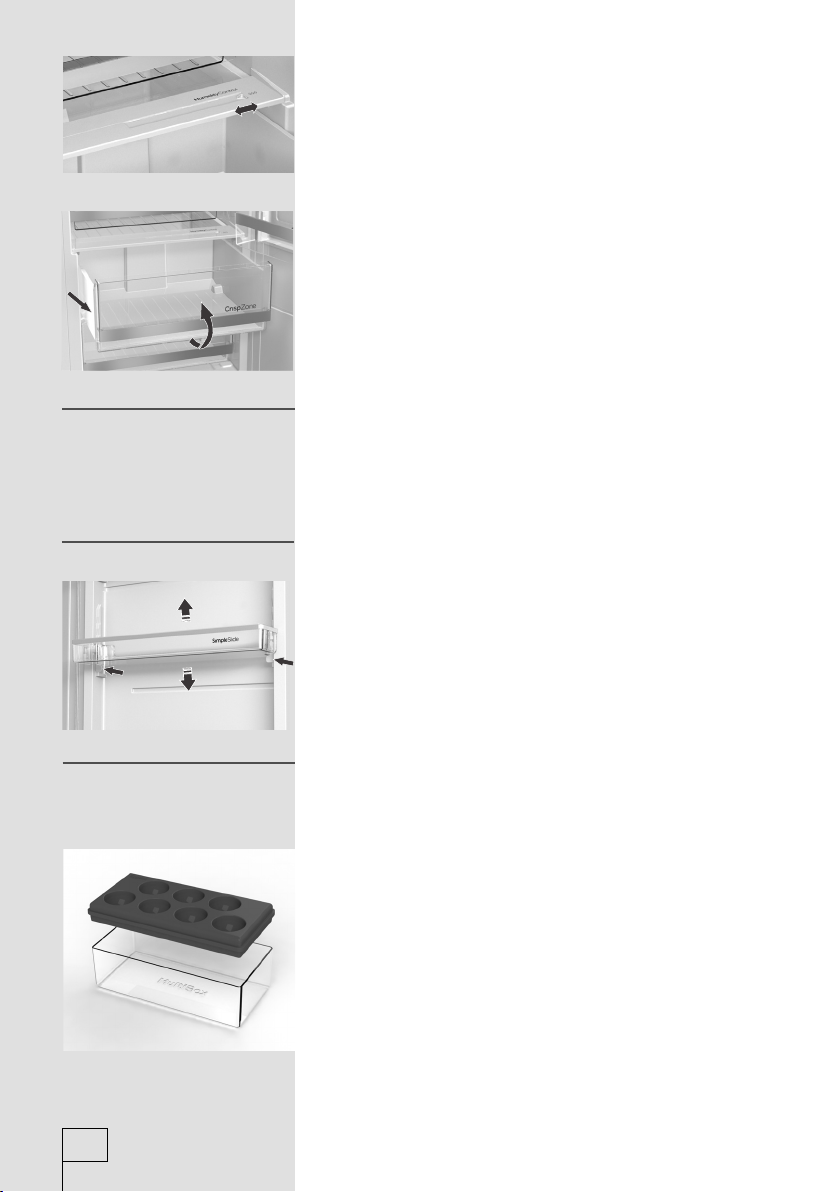

Inneneinrichtung des Geräts ....................................19

Empfohlene Anordnung der Lebensmittel im

Geräteinneren ............................................................ 23

Lagerung von Lebensmitteln im Kühlgerät ............24

Lagerung von Lebensmitteln

im FreshZone-Fach ...................................................25

Abtauen des Geräts................................................... 26

Reinigung und Pﬂ ege ................................................ 27

Beseitigung von Störungen ...................................... 28

459923

Informationen über die

Geräuschentwicklung des Geräts............................ 30

Wichtige Hinweise

• Das Gerät wurde in Einklang mit den vorgeschriebenen Sicherheitsnormen hergestellt. Das Gerät darf von Kindern über 8 Jahre, wie auch Personen mit verminderten körperlichen, sensorischen und geistigen Fähigkeiten oder mangelhaften Erfahrungen und Wissen bedient werden, jedoch nur, wenn Sie das Gerät unter entsprechender Aufsicht gebrauchen oder entsprechende Anweisungen über den sicheren Gebrauch des Geräts erhalten haben und die mit dem Gebrauch des Geräts verbundenen Gefahren verstanden haben.

• Bevor Sie das Gerät an das Stromversorgungsnetz anschließen, sollten Sie sorgfältig die Gebrauchsanweisung durchlesen, die das Gerät und seine fachgerechte und sichere Bedienung beschreibt. Sie ist an verschiedene Typen/Modelle angepasst, deswegen können auch Funktionen und Ausstattungsvarianten beschrieben sein, die Ihr Gerät nicht besitzt.

• Entfernen Sie die Verpackung, die zum Schutz des Geräts bzw. der einzelnen Teile des Geräts während des Transports dient.

• An den Ecken der Gerätetür sind Distanzhalter angebracht, die Sie entfernen und durch die mitgelieferten Stöpsel (nur bei einigen Modellen) ersetzen.

• Lassen Sie das Gerät vor dem Anschluss an das Stromversorgungsnetz mindestens 2 Stunden in aufrechter Position ruhen. Dadurch kann eine durch den Transport hervorgerufene Fehlfunktion des Kühlsystems vermieden werden.

• Der Anschluss an das Stromversorgungsnetz und die Erdung des Geräts sind gemäß den gültigen Normen und Vorschriften auszuführen.

• Das Gerät darf nicht im Freien verwendet und Regen ausgesetzt werden.

• Trennen Sie das Gerät vor dem Reinigen unbedingt vom Stromversorgungsnetz (ziehen Sie den Stecker des Anschlusskabels aus der Wandsteckdose).

459923

• Falls das Anschlusskabel beschädigt ist, darf es nur vom Hersteller, einem Kundendienstfachmann oder einer fachlich befähigen Person ausgetauscht werden.

• Wenn Sie das Gerät über längere Zeit nicht verwenden, schalten sie es durch Betätigung der AUS-Taste ab und unterbrechen Sie die Stromzufuhr. Nehmen Sie die Lebensmittel aus dem Gerät, tauen sie eventuelle Eisschichten ab, reinigen Sie das Gerät und lassen Sie die Tür einen Spalt breit offen.

• Um die Umwelt zu schonen, übergeben Sie das ausgediente Gerät einem autorisierten Entsorgungsunternehmen für Haushaltsgeräte.

• Zum Verpacken werden nur umweltfreundliche Materialien verwendet, die ohne Gefahren für die Umwelt wieder verarbeitet, entsorgt oder vernichtet werden können.

• Kinder sollten mit dem Gerät nicht spielen.

• Kinder sollen ohne die entsprechende Aufsicht von Erwachsenen das Gerät nicht reinigen oder Instandhaltungsarbeiten am Gerät ausführen.

• Das Etikett mit den Grundangaben über das Gerät beﬁ ndet sich im Geräteinneren. Falls das Etikett nicht in Ihrer Sprache ist, überkleben Sie es mit dem entsprechenden beigelegten Etikett.

• HINWEIS! Die Lüftungsöffnungen am Gerät bzw. Einbauelement müssen immer sauber und frei passierbar sein.

• HINWEIS! Verwenden Sie beim Abtauen keine mechanischen Hilfsmittel oder andere Methoden außer denen, die vom Hersteller empfohlen werden.

• HINWEIS! Achten Sie darauf, dass bei der Aufstellung, beim Reinigen, oder bei der Entsorgung des Geräts die Dämmungsmaterialien bzw. Teile des Kühlsystems nicht beschädigt werden. Dadurch leisten auch Sie einen wertvollen Beitrag zum Umweltschutz.

• HINWEIS! Verwenden Sie im Geräteinneren keine elektrischen Geräte außer denen, die vom Kühl- und Gefriergerätehersteller zugelassen sind.

459923

Das Symbol auf dem Produkt oder auf seiner Verpackung deutet darauf hin, dass das Produkt nicht als gewöhnlicher Haushaltsmüll entsorgt werden darf. Bringen Sie Ihr ausgedientes Gerät zu einer Sammelstelle für die Wiederverwertung von elektrischen

und elektronischen Altgeräten. Durch die vorschriftsmäßige Entsorgung des Geräts leisten Sie einein wertvollen Beitrag zur Vermeidung von eventuellen negativen Folgen und Einﬂ üssen auf die Umwelt und Gesundheit von Mensch und Tier, die im Fall von unsachgemäßer Entsorgung des Geräts entstehen können. Wenden Sie sich für detaillierte Informationen zur Entsorgung und Wiederverwertung des Produkts an die zuständige lokale Behörde für Abfallentsorgung, an Ihr Kommunalunternehmen oder an das Geschäft, in dem Sie das Produkt gekauft haben.

Tipps zum Energiesparen bei Kühl- und Gefriergeräten

• Stellen Sie das Gerät laut den Hinweisen in der Gebrauchsanweisung auf.

• Öffnen Sie die Tür nicht öfter als notwendig.

• Überprüfen Sie gelegentlich, ob die Luftzirkulation an der Geräterückseite unbehindert ist.

• Der Kondensator an der Geräterückseite muss immer sauber sein (siehe Kapitel Reinigung des Geräts).

• Lassen Sie undichte oder beschädigte Dichtungen umgehend ersetzen.

• Lebensmittel in verschlossenen Behältern oder entsprechender Verpackung aufbewahren.

• Kühlen Sie die Lebensmittel vor der Einlagerung auf Zimmertemperatur.

• Gefrorene Lebensmittel im Kühlraum auftauen.

• Ablagen im Gefriergerät entfernen, so wie in der Gebrauchsanweisung beschrieben, um den ganzen Raum auszunutzen.

• Das klassische Gefriergerät auftauen, wenn sich eine ungefähr 3-5 mm dicke Reifschicht gebildet hat.

• Die Anordnung der Ablagen im Raum sollte gleichmäßig und die Lebensmittel so aufgestellt sein, dass eine ungestörte Luftzirkulation möglich ist (beachten Sie die in der Bedienungsanleitung empfohlene Anordnung der Lebensmittel).

• Bei Geräten mit eingebautem Ventilator auf freie Lüftungsschlitze achten.

• Falls Sie den Ventilator und den Ionisator nicht benötigen, schalten Sie diese aus, damit nicht zusätzliche Energie verbraucht wird.

459923

Beschreibung des Geräts

1 2

1 Bedieneinheit 2 LED Beleuchtung

des Kühlschrankinnenraums 3 Ventilator m Ionisator (+ Ein-/

Aus-Schalter)*

4 Flaschenträger* 5 Ausziehbare Glasablage

(höhenverstellbar)

6 FreshZone Fach* 7 Obst- und Gemüsefach

(CrispZone) mit

Feuchtigkeitsregulator

8 Obst- und Gemüsefach 9 Behälter in der Kühlschranktür

(SimpleSlide) höhenverstellbar

10 Aufbewahrungsbox (MultiBox)* 11 Flaschenfach 12 Gerätefuß 13 Rolle*

• Die Innenausstattung des Geräts kann je nach Modell variieren.

• Die Ablagefächer sind gegen ungewolltes Herausziehen gesichert. Wenn Sie eine Ablage aus dem Gerät herausnehmen möchten, ziehen Sie sie etwas heraus, heben Sie sie am vorderen Ende leicht an und ziehen Sie sie dann ganz heraus.

• Einige Modelle haben die Bedienungseinheit auf der Gerätetür.

* Nur bei einigen Modellen.

459923

Aufstellung und Anschluss

Auswahl des Aufstellungsplatzes

Installation des Geräts

• Stellen Sie das Gerät in einem trockenen und gut belüfteten Raum auf. Das Gerät funktioniert störungsfrei nur bei den in der Tabelle angeführten Umgebungstemperaturen. Die Klasse ist am Typenschild mit den Gerätedaten angegeben.

Klasse Temperatur

SN (subnormal) von +10°C bis +32°C N (normal) von +16°C bis +32°C ST (subtropisch) von +16°C bis +38°C T (tropisch) von +16°C bis +43°C

Hinweis: Stellen Sie das Gerät in einem ausreichend großen Raum auf. Auf 8 g Kühlmittel muss mindestens 1 m Raum zur Verfügung stehen. Die Menge des Kühlmittels ist auf dem Typenschild im Geräteinneren angeführt.

Bei der Aufstellung des Geräts sollten mindestens zwei Personen mitarbeiten, damit Beschädigungen am Gerät oder Verletzungen vermieden werden.

• Das Gerät muss gerade und stabil auf eine feste Unterlage aufgestellt werden. Auf der Vorderseite des Geräts sind verstellbare Gerätefüße angebracht, mit welchen Sie das Gerät in die waagrechte Lage ausrichten können. Auf der Rückseite des Geräts beﬁ nden sich Rollen, die eine bequeme Aufstellung des Geräts ermöglichen (nur bei einigen Modellen).

• Das Küchenelement oberhalb des Geräts muss einen Mindestabstand von 5 cm zum Gerät haben, damit eine zufriedenstellende Kühlung des Kondensators gewährleistet wird.

• Dem Gerät sind zwei Distanzhalter beigelegt, die Sie auf den oberen Rand des Kondensators aufstecken; dadurch wird verhindert, dass das Gerät zu nahe an der Wand aufgestellt wird. Sie können das Gerät auch ohne Distanzhalter aufstellen; dies kann jedoch den Energieverbrauch erhöhen.

• Setzen Sie das Gerät nicht direkter Sonnenstrahlung aus und stellen Sie es nicht in die unmittelbare Nähe von Wärmequellen auf. Falls dies nicht möglich ist, bauen Sie eine Wärmedämmplatte ein.

• Das Gerät kann selbständig stehen oder neben ein Küchenelement bzw. an die Wand gestellt werden. Berücksichtigen Sie, dass ein gewisser Freiraum zum Öffnen der Gerätetür zum Herausnehmen der Ablagefächer notwendig ist (siehe Aufstellungsskizze).

459923

687 mm

50 mm

637 mm

600 mm

199 mm 1

Anschluss an das Stromversorgungsnetz

459923

max 90°

644 mm

1249 mm

Hinweis: Wenn Geräte nebeneinander in Küchenelemente eingebaut werden (Side by Side), ist ein zusätzliches Service-Set gegen Kondenswasserbildung zu kaufen und einzubauen!

Bestellnummer:

- Geräte der Höhe 1850 mm: 461944.

• Schließen Sie das Gerät mit dem eingebauten Netzkabel an das Stromversorgungsnetz an. Die Wandsteckdose muss über einen geerdeten Schutzkontakt verfügen (Sicherheitssteckdose). Die vorgeschriebene Nennspannung und Frequenz sind auf dem Typenschild mit den Gerätegrunddaten angegeben.

• Der Anschluss an das Stromversorgungsnetz und die Erdung des Geräts sind gemäß den gültigen Normen und Vorschriften auszuführen. Das Gerät hält kurzfristige Spannungsschwankungen aus, jedoch nur im Bereich von -6% bis +6%.

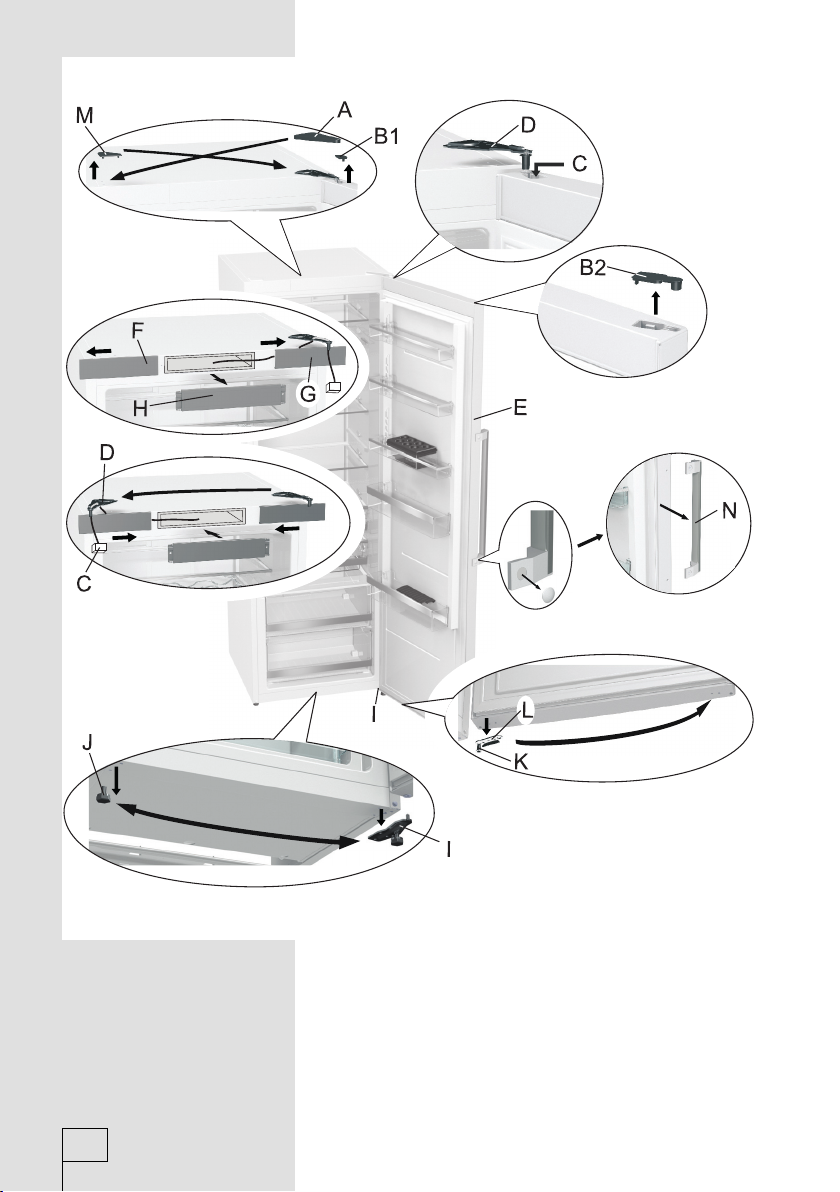

Türanschlagwechsel

Ausführung I Bedienungseinheit im Geräteinneren

Benötigtes Werkzeug: Steckschlüssel Nr. 8, Schraubenzieher Torx 25, Flachschraubenzieher Den Türanschlagwechsel sollten zwei Personen vornehmen!

1. Entfernen Sie die Abdeckung des oberen Türscharniers (A) und den Stopfen (G).

2. Lösen Sie die Schrauben des oberen Scharniers (B) und nehmen Sie die Tür (C) vom unteren

Scharnier ab (D).

3. Kippen Sie das Gerät nach hinten (achten Sie darauf, dass das Gerät nicht auf dem

Kondensator auﬂ iegt, da dadurch das Kühlsystem beschädigt werden kann); lösen Sie das untere Scharnier (D) sowie den Gerätefuß (E) und montieren Sie Beides auf die andere Seite des Geräts. Achten Sie darauf, dass sie die Unterlegscheibe genauso einsetzen, wie sie vor der Demontage montiert war.

4. Versetzen Sie die Türlager (F) auf die gegenüberliegende Seite und montieren Sie die Tür (C)

auf das untere Scharnier (D).

5. Schrauben Sie das obere Scharnier (B) auf der gegenüberliegenden Seite fest.

6. Stecken Sie die Abdeckung des oberen Scharniers (A) und den Stopfen (G) in die Löcher auf

der gegenüberliegenden Seite.

7. Türgriff wechseln (H): entfernen Sie die beiden Stopfen vom Türgriff, lösen Sie die Schrauben

und nehmen Sie den Griff ab. Entfernen Sie die Stopfen auf der gegenüberliegenden Seite der Tür und schrauben Sie den Griff fest. Stecken Sie die beiden Stopfen wieder in die Löcher des Türgriffs. Stecken Sie in die Öffnungen an der Stelle, an welcher der Griff angeschraubt war, die im Säckchen beigelegten Stopfen.

459923
