Goobay MS-506PQ-N, MS-904PQ-N, MS-508PQ-N, MS-512PQ-N, MS-516PQ-N User Manual

DE

BETRIEBSANLEITUNG FÜR SAT-MULTISCHALTER

MS-506PQ-N/508PQ-N/512PQ-N/516PQ-N UND
MS-904PQ-N/906PQ-N/908PQ-N/912PQ-N/916PQ-N

ACHTUNG! Lesen Sie die Betriebsanleitung vollständig und sorgfältig. Sie ist Bestandteil des Produktes und enthält
wichtige Hinweise zur Benutzung. Bewahren Sie dieses Dokument auf.

1 Sicherheitshinweise

Lebensgefahr durch Stromschlag!

>> Vermeiden Sie den Kontakt mit Netzspannungen!

>> Die Montage und Demontage des Produktgehäuses darf nur durch ausgebildetes Fachpersonal erfolgen!
>> Überbrücken Sie keine Kontakte! Stecken Sie keine Gegenstände in Lüftungsschlitze oder Anschlussbuchsen!

Verletzungsgefahr durch Stolpern und Sturz

• Ungünstig platzierte bzw. installierte Produkte und Kabelverbindungen können Personen verletzen.
>> Produkt, Produktteile und Zubehör sicher platzieren, installieren und transportieren.

Gefahr durch ungeeignete Umgebungsbedingungen

• Extreme Umgebungsbedingungen können das Produkt beschädigen oder zerstören.
>> Belastungen, wie Hitze und Kälte, Nässe und direkte Sonneneinstrahlung sowie Vibrationen und mechanischen Druck
vermeiden.

Gefahr durch Selbsteingriffe und Zweckentfremdung

• Selbsteingriffe und Zweckentfremdungen bergen unvorhersehbare Risiken und führen zum Erlöschen des Garantieanspruchs.
>> Modizieren und ändern Sie weder Produkt, Produktteile noch Zubehör!

2 Allgemeines

• Zielgruppeninformationen: Das Gerät darf nicht in die Hände von Kindern gelangen. Achten Sie auf sichere Lagerung und
lassen Sie keine Verpackungsreste oder Kleinteile achtlos liegen. Das Nichtbeachten dieser Hinweise kann zu Schäden an
Gesundheit und Sachen führen! Berücksichtigen Sie die entsprechenden Europanormen und VDE- (ÖVE)- Bestimmungen zur
Gewährleistung der elektrischen Sicherheit!

• Installationsort: Stellen Sie das Gerät auf eine gerade, ebene und rutschfeste Oberäche oder befestigen Sie das Gerät an
geeigneter Stelle mit den entsprechenden Ösen an einer stabilen Wand. Das Gerät darf nur in geschlossenen und trockenen
Innenräumen verwendet werden. Die natürliche Wärmeentwicklung des Gerätes kann Verfärbungen je nach Beschaffenheit
der Unterlage am Installationsort hervorrufen.

• Belüftung: Die Lüftungsschlitze des Gerätes dürfen nicht verdeckt sein. Achten Sie darauf, dass das Gerät zur Seite
und oberhalb einen Freiraum von mindestens 10 cm hat und dass die Wärme ungehindert nach oben abgeleitet werden kann.
Stellen Sie das Gerät nicht in die Nähe von Wärmequellen, wie z. B. Heizungen oder sich aufheizende Geräte.

• Netzstecker: Achten Sie darauf, dass das Anschlusskabel so verlegt wird, dass es niemanden behindert und nicht
beschädigt wird. Das Gerät darf nicht mit einem defekten Anschlusskabel in Betrieb genommen werden!

• Montage: Richten Sie sich nach der abgebildeten Anschlussskizze. Gehen Sie bei der Kabelvorbereitung vorsichtig
vor und achten Sie darauf, dass Außenleiter und Kabelseele sich nicht berühren. Es besteht Kurzschlussgefahr!

• Reinigung: Vor dem Reinigen des Gerätes den Netzstecker ziehen. Benutzen Sie ein trockenes oder leicht angefeuchte-

tes Tuch und achten Sie darauf, dass keine Feuchtigkeit in das Gerät eindringt!

• Netzspannung: Betreiben Sie das Gerät nur mit der auf dem Gehäuse angegebenen Netzspannung! Schließen Sie das
Gerät erst nach Abschluss aller Anschluss- und Installationsarbeiten an das Stromnetz an.

• Bauteile: Verwenden Sie nur hochwertiges Zubehör um die CE-Bestimmungen einzuhalten.

3 Beschreibung und Funktion

Ihr Multischalter dient der Signalverteilung von terrestrischen und SAT-Signalen. Er ist HDTV- und Quad-LNB-tauglich und kann
auch an der Wand montiert werden.

Artikelnummer Beschreibung Bild

67260 SAT Multiswitch 5/06 MS-506PQ-N

67261 SAT Multiswitch 5/08 MS-508PQ-N

67262 SAT Multiswitch 5/12 MS-512PQ-N

67263 SAT Multiswitch 5/16 MS-516PQ-N

1

DE

BETRIEBSANLEITUNG FÜR SAT-MULTISCHALTER

MS-506PQ-N/508PQ-N/512PQ-N/516PQ-N UND
MS-904PQ-N/906PQ-N/908PQ-N/912PQ-N/916PQ-N

67264 SAT Multiswitch 9/04 MS-904PQ-N

67265 SAT Multiswitch 9/06 MS-906PQ-N

67266 SAT Multiswitch 9/08 MS-908PQ-N

67267 SAT Multiswitch 9/12 MS-912PQ-N

67268 SAT Multiswitch 9/16 MS-916PQ-N

4 Anschluss und Bedienung

4.1 Anschluss

Satellitenschüssel-LNBs - Eingänge

1. Schließen Sie den Erdungsan­ schluss an.

2. Schließen Sie die Eingangsge­ räte (LNBs) an.

3. Schließen Sie die Ausgangsge­ räte (Receiver) an.

4. Schließen Sie das Netzteil an.

Anschlussskizze

4.2 Zuordnung möglicher Anschlussbezeichnungen

Eingänge Bezeichnung Band

LNB-D = High/H (18/22 kHz) Horizontales High Band

LNB-C = High/V (13/22 kHz) Vertikales High Band

LNB-B = Low/H (18 V / 0 Hz) Horizontales Low Band

LNB-A = Low/V (13 V / 0 Hz) Vertikales Low Band

Erdung

Receiver - Ausgänge

TERR. = terrestrische Antenne

Eingänge Bezeichnung

REC 1–X = Ausgänge zu Receivern

4.3 Anschlussskizze

Polarität Band Kürzel Spannung

horizontale Polarität High Band H / H 18V + 22kHz

horizontale Polarität Low Band H / L 18V + 0kHz

vertikale Polarität High Band V / H 14V + 22kHz

vertikale Polarität Low Band V / L 14V + 0kHz

2

DE

BETRIEBSANLEITUNG FÜR SAT-MULTISCHALTER

MS-506PQ-N/508PQ-N/512PQ-N/516PQ-N UND
MS-904PQ-N/906PQ-N/908PQ-N/912PQ-N/916PQ-N

Beschriftungslegende:

13-14V/0Hz vertikal / low (V/L)
entspricht low / vertikal (L/V)

17-18V/0Hz horizontal / low (H/L)
entspricht low / horizontal (L/H)

13-14V/22kHz vertikal / high (V/H)
entspricht high / vertikal (H/V)

17-18V/22kHz horizontal / high (H/H)
entspricht high / horizontal (H/H)

5 Hinweise zum Betrieb

• Richten Sie Ihre Antenne exakt aus! Nur dies gewährt einen störungsfreien Empfang auch bei ungünstiger Wetterlage.

• Versehen Sie nicht genutzte Ein- und Ausgänge nach EN 50083-2 mit Abschlusswiderständen.

• Beachten Sie die maximalen Ausgangspegel (siehe Technische Daten).

• Beachten Sie die gesetzlichen Vorschriften zu Erdung und Potentialausgleich (EN 50083-1, EN 60728-11)

6 Gewährleistung und Haftung

• Da der Hersteller keinen Einuss auf die Installation des Produktes hat, deckt die Gewährleistung nur das Produkt selbst ab.

• Der Hersteller haftet nicht für Personen- oder Sachschäden, die durch unsachgemäße Installation, Bedienung oder Wartung,

die nicht in dieser Anleitung beschrieben sind, entstanden sind.

• Druckfehler und Änderungen an Gerät, Verpackung oder Anleitung behalten wir uns vor.

7 Entsorgungshinweise

Nur für EU-Länder

Elektrische und elektronische Geräte dürfen nach der europäischen WEEE Richtlinie nicht mit dem Hausmüll entsorgt
werden. Deren Bestandteile müssen getrennt der Wiederverwertung oder Entsorgung zugeführt werden, weil giftige und
gefährliche Bestandteile bei unsachgemäßer Entsorgung die Umwelt nachhaltig schädigen können.

Sie sind als Verbraucher nach dem Elektrogesetz (ElektroG) verpichtet, elektrische und elektronische Geräte am Ende
ihrer Lebensdauer an den Hersteller, die Verkaufsstelle oder an dafür eingerichtete, öffentliche Sammelstellen kostenlos zurück­zugeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Betriebsanleitung oder/und der
Verpackung weist auf diese Bestimmungen hin. Mit dieser Art der Stofftrennung, Verwertung und Entsorgung von Altgeräten
leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

WEEE Richtlinie: 2012/19/EU
WEEE Nr.: 82898622

8 Technische Daten

Arti kel 67260 67261 67262 67263

Frequenz 47-2150 MHz

Eingänge 4 SAT + 1 TERR

Ausgäng e 6 8 12 16

Eingangs dämpfung

Lineari tät

Isolati on

Reexion s-Bereich

Ausgangs-Pege l

Schaltb efehle 13 V,18 V,13 V / 22 KHz, 18 V / 22 KHz

Schalts pannung 15 ±0.5 V 15 ±1 V

LNB Stro mversorgung Max 600 mA Max 100 0 mA

Stromver sorgung (schaltba r) 230 V AC/5 0 Hz oder 24 V DC

Terr 47-862MH z -1 dB 0 dB -1 dB

Sat 47-2150MHz -5 dB 6 dB -5 dB

Terr 47-862MH z ±2 dB

Sat 47-2150MHz ±2 dB

Terr / Sat 30 dB

Sat / Terr 30 dB

Kreuzpo larität H/V (Sa t)
Ausgang -Ausgang

Terr Eingang 47-8 62MHz 12 dB

Terr Ausgang 47-8 62MHz 10 dB 9 dB 10 dB 10 dB

Sat Eingan g 950-2150MHz 11 dB 10 dB

Sat Ausgang 950-2150MHz 10 dB 9 dB 10 dB 10 dB

Sat EN 500 83-3 101 dBμV 100 dBμV

Terr EN 5008 3-5 85 dBμV 83 dBμV

Terr 47-62MHz 28 dB

Sat 47-150MHz 30 dB

3

DE

BETRIEBSANLEITUNG FÜR SAT-MULTISCHALTER

MS-506PQ-N/508PQ-N/512PQ-N/516PQ-N UND
MS-904PQ-N/906PQ-N/908PQ-N/912PQ-N/916PQ-N

Arti kel 67264 67265 67266 6726 7 67268

Frequenz 47-2150 MHz

Eingänge 8 SAT + 1 TERR

Ausgäng e 4 6 8 12 16

Eingangs dämpfung

Lineari tät

Isolati on

Reexion s-Bereich

Ausgangs-Pege l

Schaltb efehle 13 V,18 V,13 V / 22 KHz, 18 V / 22 KHz, Dis Eq 2.0

Schalts pannung 15 ±0.5 V 15 ±1 V 15 ±1 V 15 ±1 V 15 ±1 V

LNB Stro mversorgung Max 60 0 mA Max 1000 mA Max 10 00 mA Ma x 1000 mA M ax 1000 mA

Stromver sorgung (schaltba r) 230 V AC/5 0 Hz oder 24 V DC

Terr 47-862MH z -1 dB -1 dB 0 dB -2 dB -1 dB

Sat 47-2150MHz -1 dB -1 dB 0 dB 2 dB -5 dB

Terr 47-862MH z ±2 dB

Sat 47-2150MHz ±2 dB

Terr / Sat 30 dB 30 dB 25 dB 30 dB 30 dB

Sat / Terr 30 dB

Kreuzpo larität H/V (Sa t)
Ausgang -Ausgang

Terr Eingang 47-8 62MHz 12 dB 11 dB 11 dB 12 dB 12 dB

Terr Ausgang 47-8 62MHz 8 dB 8 dB 8 dB 10 dB 10 dB

Sat Eingan g 950-2150MHz 14 dB 14 dB 14 dB 10 dB 10 dB

Sat Ausgang 950-2150MHz 8 dB 8 dB 7 dB 10 dB 10 dB

Sat EN 500 83-3 100 dBμV

Terr EN 5008 3-5 84 dBμV 84 dBμV 84 dBμV 83 dBμV 83 dBμV

Terr 47-62MHz 26 dB 26 dB 26 dB 28 dB 26 dB

Sat 47-150MHz 28 dB 28 dB 28 dB 30 dB 28 dB

9 EG-Konformitätserklärung

Mit dem CE Zeichen erklärt Goobay®, eine registrierte Marke der Wentronic GmbH, dass das Produkt die grundlegenden

Anforderungen und Richtlinien der nationalen und europäischen Bestimmungen erfüllt. Alle Handelsmarken und regist-

rierten Marken sind das Eigentum ihrer jeweiligen Inhaber.

10 Kontakt

Goobay
Pillmannstraße 12
38112 Braunschweig
Germany

Made in China.

Hotline: [phone]
E-Mail: [e-mail]
Web: www.goobay.de

*(0,14 € pro Minute aus dem deutschen Festnetz.
Maximal 0,42 € pro Minute aus dem Mobilfunknetz.)

®

11 Dokument

Revisionsdatum: 2013-04-24
Version 3

4

EN

USER‘S MANUAL FOR SAT MULTISWITCHES

MS-506PQ-N/508PQ-N/512PQ-N/516PQ-N AND
MS-904PQ-N/906PQ-N/908PQ-N/912PQ-N/916PQ-N

ATTENTION! Read the user`s manual completely and carefully. It is part of the product and includes important infor-

mationforproperinstallationanduse.Keepthisuser‘smanualforclaricationandonlypassitontogetherwiththe

product.

1 Safety Instructions

Risk of life by electric shock

>> Avoid contacting mains voltages!
>> Only let a trained electrical engineer do installation, disassembling, maintenace and repairing work.
>> Do not short contacts! Do not insert things into ventilation slots or ports!

Risk of injury by tripping and falling

• Unfavorable placed and installed products and cable connections can injure people.

>> Place, transport and install product, parts and acceories in a safe way.

Risk due to inappropriate environmental conditions

• Extreme conditions can damage or destroy the product.
>> Avoid extreme conditions, such as extreme heat, coldness, humidity or direct exposure to the sun,
as well as vibrations and mechanical pressure.

Risk of self-intervention and misuse

• Self-interventions and misuse hide unpredictable risks and cause expiration of warranty.
>> Do not modify or alter either the product or the accessories!

2 General Notes

• Targetgroupinformation: Keep the device away from children. Mind safe storing and dispose all packing parts. Failures

and not attending to these terms and regulations can cause accidents and damages to people and things!

Mind the appropriate European rules and regional terms for electrical safety!

• Installing:   Put the device only to smooth, horizontal and skid-proof surfaces or x it to a solid wall. Only
use the device in dry interior rooms. The natural evolution of heat of the device can cause discolorations to the surface.

• Ventilation: Never cover the ventilation slots. Keep about 10 cm of space around the device, so that heat
can easily disappear upwards and backwards. Do not place the device near to heat sources like heaters etc.

• Mainsplug: Mind placing cables in a way, nobody will be disabled and the cable not be damaged. Never
use the device with defective mains cable!

• Assembling: Act in accordance to the illustrated connection sketch. Prepare the cables carefully, mind not
connecting cable core and screening. There is a risk of short-circuit!

• Cleaning: Disconnect the device from mains at rst. Use dry, soft cloth. Humidity and liquids may not
enter the device!

• Mainsvoltage: Only use a.c. networks. The operating voltage is written on the product. First nish all installati
on and connection work before connecting to a mains socket.

• Accessorialparts: Only use high quality accessories for complying with all CE directives.

3 Description and Function

Your Multiswitch is made for amplifying terrestrical and Satellite signals. It is HDTV and Quad-LNB compatible and also can be
installed on walls.

Article Number Description Figure

67260 SAT Multiswitch 5/06 MS-506PQ-N

67261 SAT Multiswitch 5/08 MS-508PQ-N

67262 SAT Multiswitch 5/12 MS-512PQ-N

67263 SAT Multiswitch 5/16 MS-516PQ-N

67264 SAT Multiswitch 9/04 MS-904PQ-N

5

EN

USER‘S MANUAL FOR SAT MULTISWITCHES

MS-506PQ-N/508PQ-N/512PQ-N/516PQ-N AND
MS-904PQ-N/906PQ-N/908PQ-N/912PQ-N/916PQ-N

67265 SAT Multiswitch 9/06 MS-906PQ-N

67266 SAT Multiswitch 9/08 MS-908PQ-N

67267 SAT Multiswitch 9/12 MS-912PQ-N

67268 SAT Multiswitch 9/16 MS-916PQ-N

4 Connecting and Operating

4.1 Connecting

Satellite dish-LNBs - Inputs

1. Connect the device to ground.

2. Connect the input devices
(LNBs).

3. Connect the output devices
(Receivers).

4. Connect the device to mains.

Ground

Receiver - Outputs

Connection drawing

4.2 Mapping of possible connection descriptions

Inputs Description Band

LNB-D = High/H (18/22 kHz) Horizontal High Band

LNB-C = High/V (13/22 kHz) Vertical High Band

LNB-B = Low/H (18 V / 0 Hz) Horizontal Low Band

LNB-A = Low/V (13 V / 0 Hz) Vertical Low Band

TERR. = terrestrical antenna

Inputs Description

REC 1–X = Outputs to Receivers

4.3 Connection diagram

Polarity Band Short cut Voltage

horizontal Polarity High Band H / H 18V + 22kHz

horizontal Polarity Low Band H / L 18V + 0kHz

vertical Polarity High Band V / H 14V + 22kHz

vertical Polarity Low Band V / L 14V + 0kHz

6

EN

USER‘S MANUAL FOR SAT MULTISWITCHES

MS-506PQ-N/508PQ-N/512PQ-N/516PQ-N AND
MS-904PQ-N/906PQ-N/908PQ-N/912PQ-N/916PQ-N

Labeling Comparison:

13-14V/0Hz vertical / low (V/L)
equates low / vertical (L/V)

17-18V/0Hz horizontal / low (H/L)
equates low / horizontal (L/H)

13-14V/22kHz vertical / high (V/H)
equates high / vertical (H/V)

17-18V/22kHz horizontal / high (H/H)
equates high / horizontal (H/H)

5 Operating Instructions

• Adjust your dish exactly! This is important for interference-free receiving.

• Connect terminators to inputs and outputs which are not in use according to EN 50083-2.

• Mind the maximum output levels (Specications).

• Mind the rules and regulations regarding grounding and potential bonding (EN 50083-1, EN 60728-11).

6 Warranty and Responsibility

• As the manufacturer has no inuence on installation, warranty only applies to the product itself.

• The manufacturer is not liable for damages to persons or property caused by improper installation, operation or maintenance.

• Do not alter or modify the product or its accessories.

• Any use other than described in this user`s manual is not permitted and causes loss of warranty, loss of guarantee, and
non-liability.

• We reserve our right for misprints and changes of the device, packing, or user`s manual.

7 Disposal Instructions

EU members only:

According to the European WEEE directive, electrical and electronic equipment must not be disposed with consumers
waste. Its components must be recycled or disposed apart from each other. Otherwise contaminative and hazardous
substances can pollute our environment.

You as a consumer are committed by law to dispose electrical and electronic devices to the producer, the dealer, or public
collecting points at the end of the devices lifetime for free. Particulars are regulated in national right. The symbol on the product, in
the user`s manual, or at the packaging alludes to these terms. With this kind of waste separation, application, and waste disposal
of used devices you achieve an important share to environmental protection.

WEEE Directive: 2012/19/EU
WEEE No: 82898622

8Specications

Arti cle 67260 67261 67262 67263

Frequency 47-2150 MHz

Inputs 4 SAT + 1 TERR

Outputs 6 8 12 16

Insertion loss

Lineari ty

Isolati on

Return lo ss

Output level

Terr 47-862MH z -1 dB 0 dB -1 dB

Sat 47-2150MHz -5 dB 6 dB -5 dB

Terr 47-862MH z ±2 dB

Sat 47-2150MHz ±2 dB

Terr / Sat 30 dB

Sat / Terr 30 dB

Cross polarity H /V (Sat)
Out - Out

Terr Input 47-86 2MHz 12 dB

Terr Output 47-8 62MHz 10 dB 9 dB 10 dB 10 dB

Sat input 9 50-2150MHz 11 dB 10 dB

Sat Outpu t 950-2150MHz 10 dB 9 dB 10 dB 10 dB

Sat EN 500 83-3 101 dBμV 100 dBμV

Terr EN 5008 3-5 85 dBμV 83 dBμV

Terr 47-62MHz 28 dB

Sat 47-150MHz 30 dB

7

EN

USER‘S MANUAL FOR SAT MULTISWITCHES

MS-506PQ-N/508PQ-N/512PQ-N/516PQ-N AND
MS-904PQ-N/906PQ-N/908PQ-N/912PQ-N/916PQ-N

Switchi ng commands 13 V,18 V,13 V / 22 KHz, 18 V / 22 KHz

Switchi ng voltages 15 ±0.5 V 15 ±1 V

LNB Power su pply Max 60 0 mA Max 100 0 mA

Power supply (switchab le) 230 V AC/5 0 Hz or 24 V DC

Arti cle 67264 6726 5 67266 67267 6726 8

Frequency 47-2150 MHz

Inputs 8 SAT + 1 TERR

Outputs 4 6 8 12 16

Insertion loss

Lineari ty

Isolati on

Return lo ss

Output level

Switchi ng commands 13 V,18 V,13 V / 22 KHz, 18 V / 22 K Hz, DisEq 2.0

Switchi ng voltages 15 ±0.5 V 15 ±1 V 15 ±1 V 15 ±1 V 15 ±1 V

LNB Power su pply Max 60 0 mA Max 1000 mA Max 10 00 mA Ma x 1000 mA M ax 1000 mA

Power supply (switchab le) 230 V AC/5 0 Hz or 24 V DC

Terr 47-862MH z -1 dB -1 dB 0 dB -2 dB -1 dB

Sat 47-2150MHz -1 dB -1 dB 0 dB 2 dB -5 dB

Terr 47-862MH z ±2 dB

Sat 47-2150MHz ±2 dB

Terr / Sat 30 dB 30 dB 25 dB 30 dB 30 dB

Sat / Terr 30 dB

Kreuzpo larität H/V (Sa t)
Out - Out

Terr Input 47-86 2MHz 12 dB 11 dB 11 dB 12 dB 12 dB

Terr Output 47-8 62MHz 8 dB 8 dB 8 dB 10 dB 10 dB

Sat Input 9 50-2150MHz 14 dB 14 dB 14 dB 10 dB 10 dB

Sat Outpu t 950-2150MHz 8 dB 8 dB 7 dB 10 dB 10 dB

Sat EN 500 83-3 100 dBμV

Terr EN 5008 3-5 84 dBμV 84 dBμV 84 dBμV 83 dBμV 83 dBμV

Terr 47-62MHz 26 dB 26 dB 26 dB 28 dB 26 dB

Sat 47-150MHz 28 dB 28 dB 28 dB 30 dB 28 dB

9 EC Declaration

With the CE sign the Goobay®, a registered trademark of the Wentronic GmbH ensures, that the product is conformed to
the basic national and european standards and directives. All trademarks and registered brands are the property of their

respective owners.

10 Contact

Goobay
Pillmannstraße 12
38112 Braunschweig
Germany

Made in China.

Hotline: [phone]
E-Mail: [e-mail]
Web: www.goobay.de

*(0.14 € per minute from German landline.
Maximum 0.42 € per minute from mobile networks.)

®

11 Document

Revision date: 2013-04-24
Version 3

8

FR

MODE D‘EMPLOI POUR SAT MULTISWITCHES

MS-506PQ-N/508PQ-N/512PQ-N/516PQ-N ET
MS-904PQ-N/906PQ-N/908PQ-N/912PQ-N/916PQ-N

ATTENTION ! Lisez le manuel d‘utilisation complètement et attentivement. Il fait partie intégrante du produit et
comprend d‘importantes informations pour une bonne installation et une bonne utilisation. Conserver ce manuel

d‘utilisationpourtouteclaricationetneletransmettezqu‘avecleproduit.

1 Consignes de sécurité

Risquedemortparélectrocution!

>> Éviter tout contact avec des tensions secteur!

>> Coner tout travail d‘installation, de démontage, de réparation et d‘entretien à un électricien qualié exclusivement!
>> Ne pas court-circuiter les contacts ! Ne pas insérer de choses dans les fentes de ventilation ni dans les ports!

Risquedeblessuresivoustrébuchezouchutez

• Des produits mal placés et installés, et des câbles branchés de façon défavorable peuvent blesser
les personnes.
>> Placer, transporter et installer les produits, les pièces et les accessoires d‘une manière sûre.

Risquesdusàdesconditionsenvironnementalesinappropriées

• Des conditions extrêmes peuvent endommager ou détruire le produit.
>> Éviter toute condition extrême, telle qu‘une température très élevée ou très basse, de l‘humidité ou une exposition directe au
soleil, ainsi que des vibrations ou une pression mécanique.

     Risqueencasd‘auto-interventionetd‘utilisationabusive

• Les auto-interventions et l‘utilisation abusive dissimulent des risques imprévisibles et provoquent l‘expiration de la garantie.
>> Ne pas modier d‘une quelconque manière le produit ni les accessoires!

2 Remarquesgénéral

• Informationssurlegroupecible: Conserver l‘appareil éloigné des enfants. Stocker de façon sûre et éliminer toutes les

pièces d‘emballage. Le fait de ne pas se plier à ces conditions et règlementations peut provoquer des accidents et des
dommages aux personnes et aux biens !
Attention aux règles européennes appropriées et aux conditions régionales pour la sécurité électrique !

• Installation: Placer l‘appareil uniquement sur des surfaces lisses, horizontales et antidérapantes
ou le xer à un mur plein. Utiliser l‘appareil uniquement dans des locaux secs. L‘évolution naturelle de la chaleur de l‘appareil
peut provoquer une décoloration de la surface.

• Ventilation: Ne jamais couvrir les fentes d‘aération. Maintenir environ 10 cm d‘espace autour de
l‘appareil, de sorte que la chaleur puisse facilement s‘éliminer vers le haut et vers l‘arrière. Ne pas placer l‘appareil à proximité
de sources de chaleur telles que des radiateurs, etc.

• Prisesecteur: Faire attention à placer les câbles de sorte que qu‘ils ne soient pas endommagés et
que personne ne soit entravé. Ne jamais utiliser l‘appareil s‘il présente un défaut de câble d‘alimentation !

• Montage: Agir conformément au schéma de branchement illustré. Préparer les câbles soigneu-
sement, attention à ne pas raccorder l‘âme du câble avec son blindage. Il y a un risque de court-circuit !

• Nettoyage: Débrancher d‘abord l‘appareil du secteur. Utiliser un chiffon doux et sec. L‘humidité
et les liquides ne doivent pas pénétrer dans l‘appareil !

• Tensionsecteur: Utiliser uniquement le courant alternatif secteur. La tension de fonctionnement est
indiquée sur le produit. Terminer en premier toute l‘installation et les travaux de branchement avant le raccordement à une
prise secteur.

• Piècesaccessoires: N‘utiliser que des accessoires de haute qualité se conformant à toutes les directives CE.

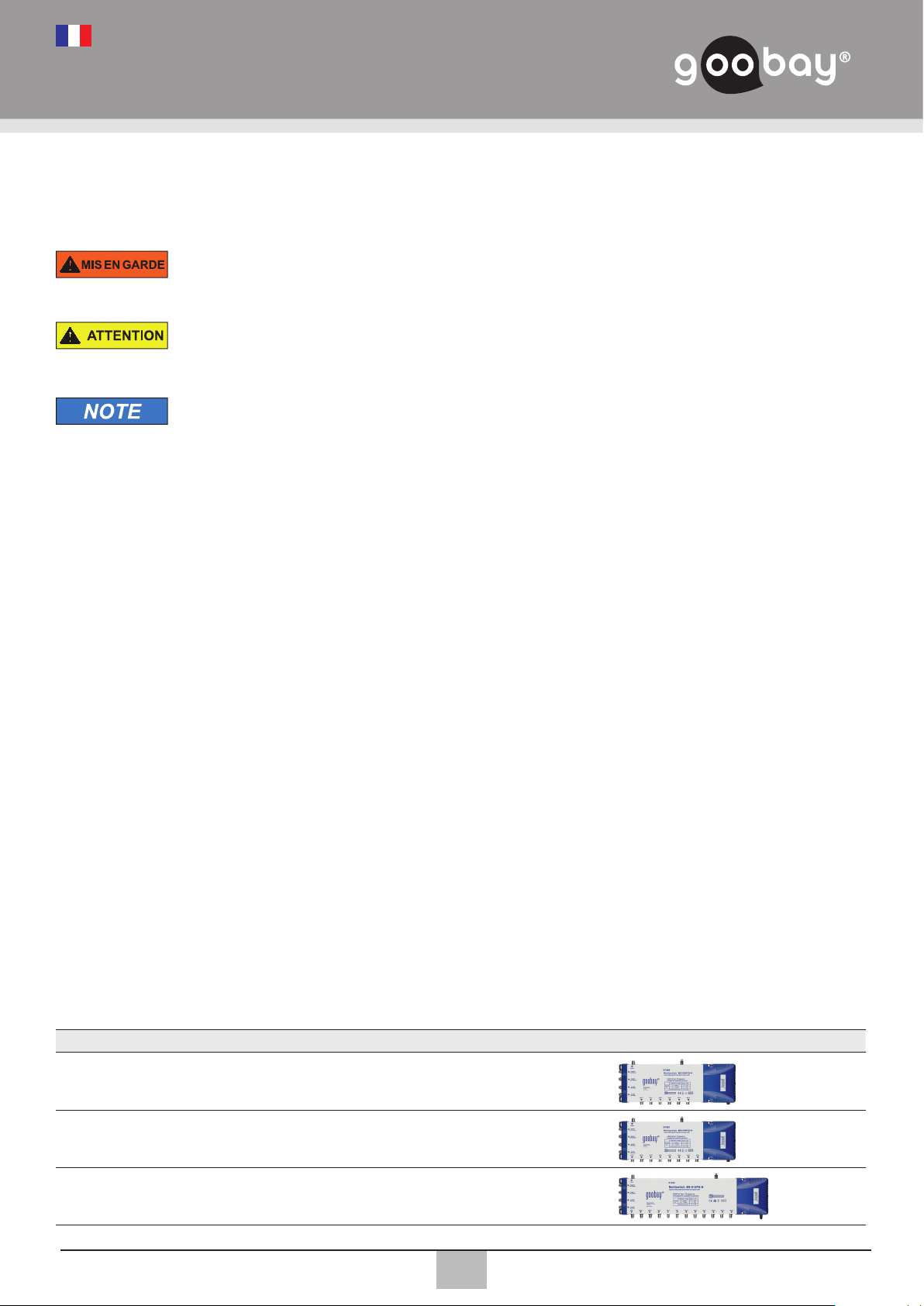

3 Description et fonctions

Votre Multicommutateur est fait pour amplier les signaux terrestres et satellites. Il est compatible HDTV et Quad-LNB et peut
également être installé au mur.

Modèle Description Figure

67260 SAT Multiswitch 5/06 MS-506PQ-N

67261 SAT Multiswitch 5/08 MS-508PQ-N

67262 SAT Multiswitch 5/12 MS-512PQ-N

9

FR

MODE D‘EMPLOI POUR SAT MULTISWITCHES

MS-506PQ-N/508PQ-N/512PQ-N/516PQ-N ET
MS-904PQ-N/906PQ-N/908PQ-N/912PQ-N/916PQ-N

67263 SAT Multiswitch 5/16 MS-516PQ-N

67264 SAT Multiswitch 9/04 MS-904PQ-N

67265 SAT Multiswitch 9/06 MS-906PQ-N

67266 SAT Multiswitch 9/08 MS-908PQ-N

67267 SAT Multiswitch 9/12 MS-912PQ-N

67268 SAT Multiswitch 9/16 MS-916PQ-N

4 Connexion et Fonctionnement

4.1 Connexion

Antenne parabolique - LNB -

Entrées

1. Relier l‘appareil à la terre.

2. Connecter les périphériques
d‘entrée (LNB).

3. Connecter les périphériques de
sortie (Récepteurs).

4. Relier l‘appareil au secteur.

Schémas de branchement

4.2 Cartographie des descriptions des branchements possibles

Entrées Description Bande

LNB-D = Haute/H (18/22 kHz) Horizontale bande haute

LNB-C = Haute/V (13/22 kHz) Verticale bande haute

LNB-B = Basse/H (18 V / 0 Hz) Horizontales bande basse

Échouage

Récepteur - Sorties

LNB-A = Basse/V (13 V / 0 Hz) Verticale bande basse

TERR. = antenne terrestre

Entrées Description

REC 1–X = Sorties vers les récepteurs

4.3 Schéma de branchement

Polarité Bande Raccourci Tension

Polarité horizontale bande haute H / H 18V + 22kHz

10

FR

MODE D‘EMPLOI POUR SAT MULTISWITCHES

MS-506PQ-N/508PQ-N/512PQ-N/516PQ-N ET
MS-904PQ-N/906PQ-N/908PQ-N/912PQ-N/916PQ-N

Polarité horizontale bande basse H / L 18V + 0kHz

Polarité verticale bande haute V / H 14V + 22kHz

Polarité verticale bande basse V / L 14V + 0kHz

Étiquetage comparatif:

13-14V/0Hz vertical / bas (V/L)
équivaut à bas / vertical (L/V)

17-18V/0Hz horizontal / bas (H/L)
équivaut à bas / horizontal (L/H)

13-14V/22kHz verticale / high (V/H)
équivaut à haut / vertical (H/V)

17-18V/22kHz horizontal / high (H/H)
équivaut à haut / horizontal (H/H)

5 Consignes d‘utilisation

• Ajuster précisément votre parabole ! Ceci est important pour une réception sans interférence.

• Raccorder les terminaisons aux entrées et aux sorties qui ne sont pas utilisées, conformément à la norme EN 50083-2.

• Attention aux niveaux de sortie maximum (Caractéristiques).

• Attention aux règles et aux règlementations concernant la mise à la terre et les liaisons équipotentielles (EN 50083-1, EN
60728-11).

6 Garantie et responsabilité

• Comme le fabricant n‘a aucune inuence sur l‘installation, la garantie s‘applique uniquement au produit lui-même.

• Le fabricant n‘est pas responsable des dommages physiques ou matériels causés par une mauvaise installation ou mainte
nance, ou une opération non décrite dans le présent manuel.

• Nous réservons tous les droits en cas d’erreur d‘impression et de modication de l‘appareil, de l‘emballage ou du manuel
d‘utilisation.

7 Instructions pour l’élimination

Pour que les membres de l‘UE:

Selon la directive européenne DEEE, la mise au rebut des appareils électriques et électroniques avec les déchets

domestiques est strictement interdite. Leurs composants doivent être recyclés ou éliminés de façon séparée. Autrement

les substances contaminées et dangereuses peuvent polluer notre environnement.

Vous, en tant que consommateur, êtes commis par la loi à la mise au rebut des appareils électriques et électroniques auprès du
fabricant, du distributeur, ou des points publics de collecte à la n de la durée de vie des dispositifs, et ce de façon gratuite. Les
détails sont réglementés dans le droit national. Le symbole sur le produit, dans le manuel d‘utilisation, ou sur l‘emballage fait
référence à ces termes. Avec ce genre de séparation des déchets, d‘application et d‘élimination des déchets d‘appareils usagés,
vous réalisez une part importante de la protection de l‘environnement.

Directive DEEE : 2012/19/EU
No DEEE : 82898622

8Spécications

Modél e 67260 67261 67262 67263

Fréquenc e 47-2150 MHz

Entrées 4 SAT + 1 TERR

Sorti es 6 8 12 16

Atténua tion d‘ent rée

Linéari té

Isolati on

Terr 47-862MH z -1 dB 0 dB -1 dB

Sat 47-2150MHz -5 dB 6 dB -5 dB

Terr 47-862MH z ±2 dB

Sat 47-2150MHz ±2 dB

Terr / Sat 30 dB

Sat / Terr 30 dB

Traversez pola rité H/V (Sat)
Sorti e-Sortie

Terr 47-62MHz 28 dB

Sat 47-150MHz 30 dB

11

FR

MODE D‘EMPLOI POUR SAT MULTISWITCHES

MS-506PQ-N/508PQ-N/512PQ-N/516PQ-N ET
MS-904PQ-N/906PQ-N/908PQ-N/912PQ-N/916PQ-N

Terr Entrée 47-862MHz 12 dB

Secteur d iffus

Niveau de so rtie

Commandes de commut ation 13 V,18 V,13 V / 22 KHz, 18 V / 22 KHz

Tension de com mutation 15 ±0.5 V 15 ±1 V

Aliment ation LNB Max 60 0 mA Max 100 0 mA

Aliment ation (commutabl e) 230 V AC/5 0 Hz ou 24 V DC

Modél e 67264 67265 672 66 67267 67268

Fréquenc e 47-2150 MHz

Entrées 8 SAT + 1 TERR

Sorti es 4 6 8 12 16

Atténua tion d‘ent rée

Linéari té

Isolati on

Secteur d iffus

Niveau de so rtie

Commandes de commut ation 13 V,18 V,13 V / 22 KHz, 18 V / 22 K Hz, DisEq 2.0

Tension de com mutation 15 ±0.5 V 15 ±1 V 15 ±1 V 15 ±1 V 15 ±1 V

Aliment ation LNB Max 60 0 mA Max 1000 mA Max 10 00 mA Ma x 1000 mA M ax 1000 mA

Aliment ation (commutabl e) 230 V AC/5 0 Hz oder 24 V DC

Terr Sorti e 47-862 MHz 10 dB 9 dB 10 dB 10 dB

Sat Entrée 9 50-2150MHz 11 dB 10 dB

Sat Sor tie 950 -2150MHz 10 dB 9 dB 10 dB 10 dB

Sat EN 500 83-3 101 dBμV 100 dBμV

Terr EN 5008 3-5 85 dBμV 83 dBμV

Terr 47-862MH z -1 dB -1 dB 0 dB -2 dB -1 dB

Sat 47-2150MHz -1 dB -1 dB 0 dB 2 dB -5 dB

Terr 47-862MH z ±2 dB

Sat 47-2150MHz ±2 dB

Terr / Sat 30 dB 30 dB 25 dB 30 dB 30 dB

Sat / Terr 30 dB

Traversez pola rité H/V (Sat)
Sorti e-Sortie

Terr Entrée 47-862MHz 12 dB 11 dB 11 dB 12 dB 12 dB

Terr Sorti e 47-862 MHz 8 dB 8 dB 8 dB 10 dB 10 dB

Sat Entrée 9 50-2150MHz 14 dB 14 dB 14 dB 10 dB 10 dB

Sat Sor tie 950 -2150MHz 8 dB 8 dB 7 dB 10 dB 10 dB

Sat EN 500 83-3 100 dBμV

Terr EN 5008 3-5 84 dBμV 84 dBμV 84 dBμV 83 dBμV 83 dBμV

Terr 47-62MHz 26 dB 26 dB 26 dB 28 dB 26 dB

Sat 47-150MHz 28 dB 28 dB 28 dB 30 dB 28 dB

9 Déclaration CE

En utilisant le marquage CE, Goobay®, nom commercial déposé de Wentronic GmbH, déclare que l‘appareil est conforme

aux conditions et directives de base de la réglementation européenne. Toutes les marques et marques déposées sont la

propriété de leurs propriétaires respectifs.

10 Contact

Goobay
Pillmannstraße 12
38112 Braunschweig
Germany

Made in China.

Hotline: [phone]
E-Mail: [e-mail]
Web: www.goobay.de

* (0,14 € par minute depuis un poste xe en Allemagne.
Au maximum 0,42 € par minute à partir des réseaux mobiles.)

®

11 Document

Date de révision: 2013-04-24
Version 3

12

IT

ISTRUZIONI PER L‘USO PER SAT MULTISWITCHES

MS-506PQ-N/508PQ-N/512PQ-N/516PQ-N E
MS-904PQ-N/906PQ-N/908PQ-N/912PQ-N/916PQ-N

ATTENZIONE! Leggere il Manuale d‘uso in modo completo ed accurato. Esso fa parte del prodotto e contiene informa-

zioniimportantiperl’usoel’installazionecorretti.ConservarequestoManualed‘usoperchiarimentieconsegnarlo
insiemealprodottoquandoquestoèceduto.

1 Istruzioni per la sicurezza

Rischio di morte per scarica elettrica

>> Evitare il contatto con la tensione elettrica!
>> L‘installazione, smontaggio, manutenzione e riparazione deve essere eseguita esclusivamente
da elettricisti qualicati.
>> Non cortocircuitare i contatti! Non inserire nulla nelle fessure per la ventilazione o nelle porte!

Pericolo di lesioni da incespicamento e caduta

>> I prodotti ed i cavi di collegamento collocati o installati in modo inappropriato possono provo

care lesioni alle persone.
>> Collocare, trasportare ed installare il prodotto, sue parti ed accessori in modo sicuro.

Pericoli dovuti a condizioni ambientali inadeguate

>> Condizioni estreme possono danneggiare o distruggere il prodotto.
>> Evitare condizioni estreme, come caldo, freddo, umidità o l‘esposizione diretta al sole, così come le vibrazioni e la pressione
meccanica.

Pericoli dovuti ad interventi autonomi ed uso improprio

>> Gli interventi autonomi e l’uso improprio nascondono rischi imprevedibili e causano l’annullamento della garanzia.
>> Non modicare o alterare né il prodotto né gli accessori!

2 Informazioni generali

• Informazionisulgruppodidestinazione: Tenere il dispositivo lontano dalla portata dei bambini. Riporre il dispositivo in
sicurezza e smaltire tutti i materiali di imballaggio. La mancata osservanza a questi termini istruzioni e regolamenti possono
provocare incidenti e danni a persone e cose! Osservare le normative europee e le leggi locali sulla sicurezza elettrica!

• Installazione:     Mettere il dispositivo soltanto a superci lisce, orizzontali ed antiscivolo, oppure
ssarlo ad una parete solida. Usare il prodotto solamente in ambienti interni asciutti. La naturale circolazione del calore del
dispositivo può causare macchie sulla supercie.

• Ventilazione:     Non coprire mai le fessure di ventilazione. Tenere circa 10 cm di spazio attorno
al dispositivo, in modo che il calore possa essere facilmente dissipato verso l‘alto e sul retro. Non collocare il dispositivo vicino
a fonti di calore come caloriferi, eccetera.

• Spinaelettrica:     Prestare attenzione a collocare i cavi in un modo che nessuno possa scollegarlo
accidentalmente provocando danni allo stesso. Non utilizzare mai il dispositivo se il cavo d’alimentazione è difettoso!

• Montaggio:     Seguire le istruzioni dello schema graco di collegamento. Preparare con cura i
cavi, prestando attenzione a non collegare nucleo del cavo e schermatura. C’è il rischio di corto circuito!

• Pulizia:      Per prima cosa scollegare il dispositivo dalla rete elettrica. Usare solamente un
panno morbido e asciutto. Umidità ed i liquidi non possono accedere al dispositivo!

• Tensioneelettrica:    Utilizzare solo reti a corrente alternata. La tensione di esercizio è indicata sul
prodotto. Prima completare l’installazione ed i collegamenti e poi collegare ad una presa di rete.

• Accessori:     Utilizzare solo accessori di alta qualità in conformità a tutte le direttive CE.

3 Descrizione e funzione

Il multiswitch serve per amplicare i segnali terrestri e satellitari. È compatibile HDTV e Quad-LNB, e può anche essere installato
su pareti.

Modello Descrizione Figura

67260 SAT Multiswitch 5/06 MS-506PQ-N

67261 SAT Multiswitch 5/08 MS-508PQ-N

67262 SAT Multiswitch 5/12 MS-512PQ-N

13

IT

ISTRUZIONI PER L‘USO PER SAT MULTISWITCHES

MS-506PQ-N/508PQ-N/512PQ-N/516PQ-N E
MS-904PQ-N/906PQ-N/908PQ-N/912PQ-N/916PQ-N

67263 SAT Multiswitch 5/16 MS-516PQ-N

67264 SAT Multiswitch 9/04 MS-904PQ-N

67265 SAT Multiswitch 9/06 MS-906PQ-N

67266 SAT Multiswitch 9/08 MS-908PQ-N

67267 SAT Multiswitch 9/12 MS-912PQ-N

67268 SAT Multiswitch 9/16 MS-916PQ-N

4 Collegamento e Funzionamento

4.1 Collegamento

Sistema satellitare LNBs - Ingresso

1. Collegare il dispositivo a terra.

2. Collegare i dispositivi di input
(LNB).

3. Collegare i dispositivi di output
(Ricevitori).

4. Collegare il dispositivo alla rete
elettrica.

Schema di collegamento

4.2 Mappatura dei collegamenti possibili

Ingressi Descrizione Banda

LNB-D = Alta/H (18/22 kHz) Banda alta orizzontale

LNB-C = Alta/V (13/22 kHz) Banda alta verticale

LNB-B = Bassa/H (18 V / 0 Hz) Banda bassa orizzontale

Massa

Ricevitore - Uscite

LNB-A = Bassa/V (13 V / 0 Hz) Banda bassa verticale

TERR. = antenna terrestre

Ingressi Descrizione

REC 1–X = Uscite a ricevitori

4.3 Diagramma dei collegamenti

Polarità Banda Collegamento TenTensione

Polarità orizzontale Banda alta H / H 18V + 22kHz

14

IT

ISTRUZIONI PER L‘USO PER SAT MULTISWITCHES

MS-506PQ-N/508PQ-N/512PQ-N/516PQ-N E
MS-904PQ-N/906PQ-N/908PQ-N/912PQ-N/916PQ-N

Polarità orizzontale Banda bassa H / L 18V+ 0kHz

Polarità verticale Banda alta V / H 14V + 22kHz

Polarità verticale Polarità verticale V / L 14V + 0kHz

Confronto etichette:

13-14V/0Hz verticale / bassa (V/L)
equivale a bassa / verticale (L/V)

17-18V/0Hz orizzontale / alta (H/L)
equivale a bassa / orizzontale (L/H)

13-14V/22kHz verticale / alta (V/H)
equivale ad alta / verticale (H/V)

17-18V/22kHz orizzontale / alta (H/H)
equivale ad alta / orizzontale (H/H)

5 Istruzioni operative

• Regolare il sistema satellitare con precisione! Questo è importante per la ricezione senza interferenze.

• Collegare i terminatori ad ingressi e uscite che non sono in uso secondo la norma EN 50083-2.

• Prestare attenzione ai livelli massimi di uscita (Speciche).

• Prestare attenzione alle norme e disposizioni in materia di messa a terra e di compensazione del potenziale (EN 50083-1, EN
60728-11).

6Garanziaeresponsabilità

• Poiché il produttore non ha alcuna inuenza sull’installazione, la garanzia si applica solo al prodotto stesso.

• Il produttore non è responsabile per i danni alle persone o alle proprietà provocati da installazione, uso o manutenzione inap
propriata, o diversa dalle istruzioni di questo manuale.

• Ci riserviamo il diritto di apportare modiche al dispositivo, all’imballaggio ed al Manuale d’uso.

7 Istruzioni sullo smaltimento

Solo membri dell‘UE:

In conformità alla Direttiva Europea WEEE, le attrezzature elettriche ed elettroniche non devono essere smaltite insieme

ai riuti urbani. I componenti devono essere riciclati o smaltiti separatamente. Diversamente le sostanze contaminanti e

pericolose possono inquinare l’ambiente.

Il consumatore è obbligato per legge a portare le attrezzature elettriche ed elettroniche presso punti di raccolta pubblici oppure

presso il rivenditore o il produttore al termine della loro durata utile. Devono anche essere osservate tutte le leggi e le normative
locali. Il simbolo apposto sul prodotto, nel manuale o sulla confezione richiama l’attenzione su questi termini. Con questo tipo di
raccolta differenziata e smaltimento dei prodotti usati si contribuisce in modo sostanziale alla protezione dell’ambiente.

Direttiva WEEE: 2012/19/EU
WEEE No: 82898622

8Speciche

Arti colo 67260 67261 67262 67263

Frequenza 47-2150 MHz

Ingress i 4 SAT + 1 TERR

Uscite 6 8 12 16

Perdita c ollegamento

Lineari tà

Isolame nto

Terr 47-862MH z -1 dB 0 dB -1 dB

Sat 47-2150MHz -5 dB 6 dB -5 dB

Terr 47-862MH z ±2 dB

Sat 47-2150MHz ±2 dB

Terr / Sat 30 dB

Sat / Terr 30 dB

Polarit à incrociata H/ V (Sat)
Uscita - Uscita

Terr 47-62MHz 28 dB

Sat 47-150MHz 30 dB

15

IT

ISTRUZIONI PER L‘USO PER SAT MULTISWITCHES

MS-506PQ-N/508PQ-N/512PQ-N/516PQ-N E
MS-904PQ-N/906PQ-N/908PQ-N/912PQ-N/916PQ-N

Terr Ingress o 47-862 MHz 12 dB

Perdita di r itorno

Livello di o utput

Comandi d i commutazione 13 V,18 V,13 V / 22 KHz, 18 V / 22 KHz

Tensioni di co mmutazi one 15 ±0.5 V 15 ±1 V

Aliment azione LNB Mas 600 m A Mas 1000 mA

Aliment azione (commutabile) 230 V AC /50 Hz oppure 24 V DC

Arti colo 67264 67 265 6726 6 67267 67268

Frequenza 47-2150 MHz

Ingress i 8 SAT + 1 TERR

Uscite 4 6 8 12 16

Perdita c ollegamento

Lineari tà

Isolame nto

Perdita di r itorno

Livello di o utput

Comandi d i commutazione 13 V,18 V,13 V / 22 KHz, 18 V / 22 KHz, Di sEq 2.0

Tensioni di co mmutazi one 15 ±0.5 V 15 ±1 V 15 ±1 V 15 ±1 V 15 ±1 V

Aliment azione LNB Mas 600 mA Mas 1000 m A Mas 100 0 mA Mas 1000 mA Mas 1000 mA

Aliment azione (commutabile) 230 V AC /50 Hz oppure 24 V DC

Terr Uscite 47-8 62MHz 10 dB 9 dB 10 dB 10 dB

Sat Ingre sso 950 -2150MHz 11 dB 10 dB

Sat Uscite 950-215 0MHz 10 dB 9 dB 10 dB 10 dB

Sat EN 500 83-3 101 dBμV 100 dBμV

Terr EN 5008 3-5 85 dBμV 83 dBμV

Terr 47-862MH z -1 dB -1 dB 0 dB -2 dB -1 dB

Sat 47-2150MHz -1 dB -1 dB 0 dB 2 dB -5 dB

Terr 47-862MH z ±2 dB

Sat 47-2150MHz ±2 dB

Terr / Sat 30 dB 30 dB 25 dB 30 dB 30 dB

Sat / Terr 30 dB

Polarit à incrociata H/ V (Sat)
Uscita - Uscita

Terr Ingress o 47-862 MHz 12 dB 11 dB 11 dB 12 dB 12 dB

Terr Uscite 47-8 62MHz 8 dB 8 dB 8 dB 10 dB 10 dB

Sat Ingre sso 950 -2150MHz 14 dB 14 dB 14 dB 10 dB 10 dB

Sat Uscite 950-215 0MHz 8 dB 8 dB 7 dB 10 dB 10 dB

Sat EN 500 83-3 100 dBμV

Terr EN 5008 3-5 84 dBμV 84 dBμV 84 dBμV 83 dBμV 83 dBμV

Terr 47-62MHz 26 dB 26 dB 26 dB 28 dB 26 dB

Sat 47-150MHz 28 dB 28 dB 28 dB 30 dB 28 dB

9 Dichiarazione CE

Usando il marchio CE, Goobay®, un marchio registrato della Wentronic GmbH, dichiarache il dispositivo è conforme ai

requisiti di base ed alle linee guida delle normative Europee. Tutti i marchi e marchi registrati sono di proprietà dei

rispettivi proprietari.

10 Contatto

Goobay
Pillmannstraße 12
38112 Braunschweig
Germany

Made in China.

Hotline: [phone]
E-Mail: [e-mail]
Web: www.goobay.de

* (0.14 € al minuto da rete ssa tedesca.
Massimo 0,42 € al minuto da rete mobile.)

®

11 Documento

Data di revisione: 2013-04-24
Versione 3

16
