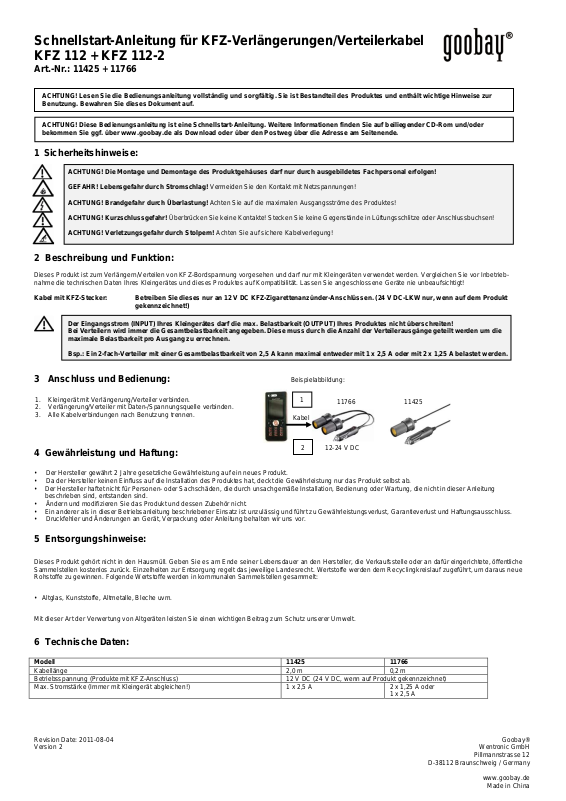

Goobay 11425, 11766, KFZ 112, KFZ 112-2 User guide [de]

Goobay®

Made in China

ACHTUNG! Diese Bedienungsanleitung ist eine Schnellstart-Anleitung. Weitere Informationen finden Sie auf beiliegender CD-Rom und/oder

Schnellstart-Anleitung für KFZ-Verlängerungen/Verteilerkabel

Modell

11425

11766

Kabellänge

2,0 m

0,2 m

Max. Stromstärke (Immer mit Kleingerät abgleichen!)

1 x 2,5 A

2 x 1,25 A oder
1 x 2,5 A

1. Kleingerät mit Verlängerung/Verteiler verbinden.

ACHTUNG! Lesen Sie die Bedien un g sa nl ei tung vollständig und sorgfälti g. Sie ist Bestandteil de s Pro duktes und enthält wichtige Hin w ei se zur
Benutzung. Bewahren Sie dieses Dokument auf.

Kabel

12-24 V DC

1

2

KFZ 112 + KFZ 112-2

Art.-Nr.: 11425 + 11766

bekommen Sie ggf. über www.goobay.de als Download oder über den Postweg über die Adresse am Sei te ne n de.

1 Sicherheitshinweise:

ACHTUNG! Die M on tage und Demonta ge des Produktgehä uses darf nur durc h au sg ebildetes Fachpersonal erfolgen!

2 Beschreibung und Funktion:

Dieses Produkt ist zum Verlängern/Verteilen von KFZ-Bordspannung vorgesehen und darf nur mit Kleingeräten verwendet werden. Vergleichen Sie vor Inbet rieb ­nahme die technischen Daten Ihres Kleingerätes und dieses Produktes auf Kompatibilität. Lassen Sie angesc hlossene Geräte nie unbeaufsi c ht ig t!

Kabel mit KFZ-Stecker: Betreiben Si e die se s nur an 12 V DC K FZ-Zigarettenanzünder-Anschlüssen. (24 V D C-LKW nur, wenn auf dem Produkt
gekennzeichnet!)

3 Anschluss und Bedienung: Beispielabbildung:

11766 11425

2. Verlängerung/Verteiler mit Daten-/Spannungsquelle verbinden.

3. Alle Kabelverbindungen nach Benutzung trennen.

4 Gewährleistung und Haftung:

• Der Hersteller gewährt 2 Jahre gesetzliche Gewährleistung auf ein neues Produkt.

• Da der Hersteller keinen Einfluss auf die Installation des Produktes hat, deckt die Gewährleistung nur das Produkt selbst ab.

• Der Hersteller haftet nicht für Personen- oder Sachschäden, die durch unsachgemäße Installation, Bedienung oder Wartung, die nicht in dieser Anleitung

• Ändern und modifizieren Sie das Produkt und dessen Zubehör nicht.

• Ein anderer als in dieser Betriebsanleitung beschriebener Einsatz ist unzulässig und führt zu Gewährleistungsverlust, Garantieverlust und Haftungsausschluss.

• Druckfehler und Änderungen an Gerät, Verpackung oder Anleitung behalten wir uns vor.

5 Entsorgungshinweise:

GEFAHR! Lebensgefahr durch Stromschlag! Vermeiden Sie den Kontakt mit Netzspannungen!
ACHTUNG! Brandgefahr durch Überlastung! Achten Sie auf die maximalen Ausgangsströme des Produktes!
ACHTUNG! Kurzschlussgefahr! Überbrücken Sie keine Kontakte! Stecken Sie keine Gegenstände in Lüftungsschlitze oder Anschlussbuchsen!
ACHTUNG! Verletzungsgefahr durch Stolpern! Achten Sie auf sichere Kabelverlegung!

Der Eingangsstrom (INPUT) Ihres Kleingerätes darf die max. Belastbarkeit (OUTPUT) Ihres Produktes nicht ü ber schreiten!
Bei Verteilern wird im mer die Ge samtbelastbarkeit ang eg eb e n. Diese muss durch die Anzahl der Ver tei ler a us gä nge ge teil t w erd en um die
maximale Belastbarkeit pro Ausgang zu errechnen.

Bsp.: Ein 2-fach-Verteiler mit einer Gesamtbela st barkeit von 2,5 A kann maximal entweder mit 1 x 2,5 A oder mit 2 x 1,25 A belastet werden.

beschrieben sind, entst a nd en si nd .

Dieses Produkt gehört nicht in den Hausmüll. Geben Sie es am Ende seiner Lebensdauer an den Hersteller, die Verkaufsstelle oder an dafür eingerichtete, öffentliche
Sammelstellen kostenlos zurück. Einzelheiten zur Entsorgung regelt das jeweilige Landesrecht. W ertst offe we rde n de m Rec yclin gk rei sla uf zug efü hrt , um dar aus ne ue
Rohstoffe zu gewinnen. Folgende Wertstoffe werden in kommunalen Sammelstellen gesammelt:

• Altglas, Kunststoffe, Altmetalle, Bleche uvm.

Mit dieser Art der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

6 Technische Daten:

Betriebsspannung (Produkte mit KFZ-Anschluss) 12 V DC (24 V DC, wenn auf Produkt gekennzeichnet)

Revision Date: 2011-08-04
Version 2

D-38112 Braunschweig / Germany

Wentronic GmbH

Pillmannstrasse 12

www.goobay.de
