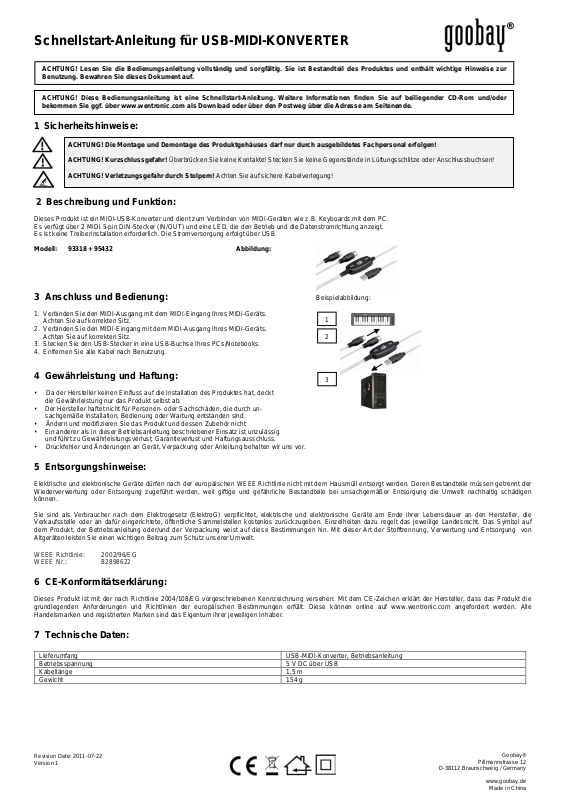

Goobay®
ACHTUNG! Diese Bedienungsanleitung ist eine Schnellstart-Anleitung. Weitere Informationen finden Sie auf beiliegender CD-Rom und/oder
Schnellstart-Anleitung für USB-MIDI-KONVERTER
Lieferumfang
USB-MIDI-Konverter, Betriebsanleitung
Betriebsspannung
5 V DC über USB
Kabellänge
1,5 m
Gewicht
154 g
Benutzung. Bewahren Sie dieses Dokument auf.
2
ACHTUNG! Lesen Sie di e Bedienungsanlei tung vollständi g und sorgfältig. Sie ist Bestandteil des Prod uktes und enthält wichtige H inweise zur
bekommen Sie ggf. über www.wentronic.com als Download oder über den Postweg über die Adresse am Seitenende.
1 Sicherheitshinweise:
2 Beschreibung und Funktion:
Dieses Produkt ist ein MIDI-USB-Konverter und dient zum Verbinden von MIDI-Geräten wie z.B. Ke yboar ds mi t dem PC .
Es verfügt über 2 MIDI 5-pin DIN-Stecker (IN/OUT) und eine LED, die den B etr i eb und die Datenstromrichtung anzeigt.
Es ist keine Treiberinstallation erforderlich. Die Stromversorgung erfolgt über USB.
Modell: 93318 + 95432 Abbildung:
3 Anschluss und Bedienung:
1. Verbinden Sie den MIDI-Ausgang mit dem MIDI-Eing an g Ihre s MIDI-Geräts.
Achten Sie auf korrekten Sitz.
2. Verbinden Sie den MIDI-Eingang mit dem MIDI-Aus gang Ihres MIDI-Geräts.
Achten Sie auf korrekten Sitz.
3. Stecken Sie den USB-Stecker in eine USB-Buchse Ihres PCs/Notebooks.
4. Entfernen Sie alle Kabel nach Benutzung.
4 Gewährleistung und Haftung:
• Da der Hersteller keinen Einfluss auf die Installation des Produktes hat, deckt
die Gewährleistung nur das Produkt selbst ab.
• Der Hersteller haftet nicht für Personen- oder Sachschäden, die durch un sachgemäße Installation, Bedienung oder Wartung entstanden sind.
• Ändern und modifizieren Sie das Produkt und dessen Zubehör nicht.
• Ein anderer als in dieser Betriebsanleitung beschriebener Einsatz ist unzulässig
und führt zu Gewährleistungsverlust, Garantieverlust und Haftungsausschluss.
• Druckfehler und Änderungen an Gerät, Verpackung oder Anleitung behalten wir uns vor.
5 Entsorgungshinweise:
Elektrische und el ekt ronisch e Ger äte dürf en nach der europ äische n WEEE Richtlinie nicht mit d em Ha usmül l ents or gt werd en. D eren Bestan dteil e müss en getre nnt de r
Wiederverwertung oder Entsorgung zugeführt werden, weil giftige und gefährliche Bestandteile bei unsachgemäßer Entsorgung die Umwelt nachhaltig schädigen
können.
Sie sind als Verbrauc her nach dem Elektrogesetz (Elek troG) verpflichtet, elektrische u nd elektronische Geräte am Ende ih rer Lebensdauer an den Herstell er, die
Verkaufsstelle o der an dafür einge richtete, öffentlich e Sammelstellen k ostenlos zurück zugeben. Einzelheit en dazu regelt das jeweilige Landes recht. Das S ymbol auf
dem Produkt, der Be triebsanleitung od er/und der Verpack ung weist auf diese Best immungen hin. Mit dieser Art der Stofftr ennung, Verwertun g und Entsorgung vo n
Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.
WEEE Richtlinie: 2002/96/EG
WEEE Nr.: 82898622
6 CE-Konformitätserklärung:
Dieses Produkt ist mi t der nach Rich tlinie 2004/108 /EG vorgesc hriebenen Ke nnzeichnung v ersehen: Mit dem CE-Zeichen erklärt der H ersteller, dass das Produk t die
grundlegenden Anforderungen und Richtlinien der europäischen Bestimmungen erfüllt. Diese können online auf www.wentronic.com angefordert werden. Alle
Handelsmarken und registrierten Marken sind das Eigentum ihrer jeweiligen Inhaber.
7 Technische Daten:
ACHTUNG! Die M on tage und Demonta ge des Produktgehä uses darf nur durc h au sg ebildetes Fachpersonal erfolgen!
ACHTUNG! Kurzschlussgefahr! Überbrücken Sie keine Kontakte! Stecken Sie keine Gegenstände in Lüftungsschlitze oder Anschlussbuchsen!
ACHTUNG! Verletzungsgefahr durch Stolpern! Achten Sie auf sichere Kabelverlegung!
Beispielabbildung:
Revision Date: 2011-07-22
Version 1
D-38112 Braunschweig / Germany
Pillmannstrasse 12
www.goobay.de
Made in China
Page 2
Goobay®
ATTENTION ! T his m a n u al is a quick star t g uide. Find more information on enc lo sed CD-ROM and/or via www.wentronic.com as download version,
Quick Start Guide for USBMIDI CONVERTER
Scope of delivery
USB MIDI converter, user’s manual
Operating voltage
5 V DC via USB
Cable length
1.5 m
Weight
154 g ATTENTION! Read the instructions carefully and completely. It is part of the product and contains important notes for use. Keep this document!
2
or by mail, where applicable. Find the address at the bottom of the page.
1 Safety Instructions:
ATTENTION! Only skilled electricia n s ma y assemble and disassemble the housing of the product.
2 Description and Function:
This product is a MIDI USB converter and is made for connecting MIDI devices like keyboards to a PC. It comes with 2 MIDI 5-pin DIN plugs (IN/OUT) and a LED,
showing the operation mode and data transfer direction. Driver installation is not necessary. Power is supplied via USB.
Model: 93318 + 95432 Figure:
3 Connecting and Operating:
1. Connect the MIDI-OUT to the MIDI-IN of your MIDI device.
Attend to correct fitting.
2. Connect the MIDI-IN to the MIDI-OUT of your MIDI device.
Attend to correct fitting.
3. Plug the USB plug into an USB slot of your PC/laptop.
4. Remove all cable connections after use.
4 Warranty and Responsibility:
• As the manufacturer has no influence on installation, warranty only
applies to the product itself.
• The manufacturer is not liable for damages to persons or property
caused by improper installation, operation or maintenance, not described
in this manual.
• Do not alter or modify the product or its accessories.
• Any use other than described in this user`s manual is not permitted and causes
loss of warranty, loss of guarantee, and non-liability.
• We reserve our right for misprints and changes of the device, packing, or user`s manual.
5 Disposal Instructions:
According to the European WEEE direct ive, electrical and ele ctronic equipment mus t not be disposed wit h consumers waste. Its components m ust be recycled or
disposed apart from each other. Otherwise contaminative and hazardous substances can pollute our environment.
You as a consumer a re committed by law to dispose electrical an d electronic devices to the pr oducer, the deal er, or public col lecting point s at the end of the devices
lifetime for free. Particulars are regulated in national right. The symbol on the product, in the user`s manual, or at the packaging alludes to these terms. With this kind
of waste separation, appl ica tion, and waste disposal of used devices you achieve an important share to environmental protection.
WEEE Directive: 2002/96/EC
WEEE N
6 CE Declaration:
This device corr esponds to EU di rective 2004/108 /EC: With the CE sign the producer ensures, that the product i s conformed to t he basic standards and directives.
These standards can be requested online on www.wentronic.com. All trademarks and registered brands are the property of their resp ect iv e o wn ers.
7 Specifications:
ATTENTION ! Ris k of sh or t -circuit! Never bridge contacts! Do not put things into ventilation slots or ports!
ATTENTION ! Ris k of injury by stumblin g! Attend to safe cable installation!
Sample figure:
o
: 82898622
Revision Date: 2011-07-22
Version 1
D-38112 Braunschweig / Germany
Pillmannstrasse 12
www.goobay.de
Made in China
