Goobay 60815 User guide [ml]

AVS 44-2 HDMI® Splitter 1in/2out Modell: 60814
AVS 44-4 HDMI® Splitter 1in/4out Modell: 60815
AVS 44-8 HDMI® Splitter 1in/8out Modell: 60816

AVS 44-2 HDMI® Splitter 1in/2out Model: 60814
AVS 44-4 HDMI® Splitter 1in/4out Model: 60815
AVS 44-8 HDMI® Splitter 1in/8out Model: 60816

Bedienungsanleitung
Manual
Notice d’utilisation
Istruzioni per l’uso

Bedienungsanleitung

ACHTUNG! Lesen Sie die Bedienungsanleitung vollständig und sorgfältig durch.
Sie ist Bestandteil des Produktes und enthält wichtige Hinweise zur korrekten
Inbetriebnahme und Benutzung. Bewahren Sie sie auf, damit Sie diese bei
Weitergabe des Gerätes an andere Personen übergeben können.

Inhaltsverzeichnis: Seite

1 Beschreibung und Funktion 2

2 Bestimmungsgemäßer Gebrauch 2
3 Sicherheitshinweise 3

4 Lieferumfang 3

5 Bedienelemente 4
6 Vorbereitung 4

7 Anschluss, Inbetriebnahme und Bedienung 4

8 Pege, Wartung, Lagerung und Transport 5

9 Problembehebung 5

10 Technische Daten 6

11 Gewährleistung und Haftung 6
12 Allgemeine Hinweise 6
13 Entsorgungshinweise 7
14 CE-Konformitätserklärung 7

AVS 44-2 HDMI® Splitter 1in/2out

Modell: 60814

AVS 44-4 HDMI® Splitter 1in/4out

Modell: 60815

AVS 44-8 HDMI® Splitter 1in/8out

Modell: 60816

1 Beschreibung und Funktion:

Erweitern Sie Ihr Home Entertainment System mit der AVS 44 HDMI Splitter Serie. Die

AVS 44 HDMI® Splitter bieten Ihnen die Möglichkeit, die Signale eines Quellgerätes (z.B.

DVD Player, usw.) auf bis zu 8 HD Ausgabegeräte, wie Bildschirme oder Projektoren
gleichzeitig übertragen werden.

Quellgeräte: z.B, Receiver, DVD-Player, Blue Ray-Player, PC usw.

Ausgabegeräte: z.B. LCD/Plasma Fernseher oder einem Beamer

2 Bestimmungsgemäßer Gebrauch:

Ihr AVS 44 ist für Audio-/Videoanwendungen vorgesehen. Ein anderer als im
Kapitel „Beschreibung und Funktion“ beschriebener Gebrauch ist nicht

gestattet. Die Verwendung darf nur in trockenen Innenräumen erfolgen, worauf
das Symbol mit dem Haus hinweist Das Nichtbeachten und Nichteinhalten dieser
Bestimmungen und der Sicherheitshinweise kann zu schweren Unfällen und Schäden an
Personen und Sachen führen.

2

3 Sicherheitshinweise:

ACHTUNG! Die Montage und Demontage des Produktgehäuses darf nur durch
ausgebildetes Elektro-Fachpersonal erfolgen! Es besteht u. a. Stromschlagge-
fahr!

• Ihr Produkt ist kein Spielzeug und gehört nicht in Kinderhände, weil zerbrechliche, kleine
und verschluckbare Teile enthalten sind, die bei unsachgemäßem Gebrauch Personen
schädigen können!

• Bitte installieren Sie das Produkt und die daran befestigten Geräte so, dass keine
Personen oder Sachen z.B. durch Herabstürzen oder Stolpern verletzt oder beschädigt
werden können.

• Lassen Sie Verpackungsmaterial nicht einfach liegen, da sich spielende Kinder daran
schneiden können. Weiterhin besteht die Gefahr des Verschluckens und Einatmens von
Kleinteilen und Dämmmaterial.

• Wir empfehlen die Montage nur von qualizierten Technikern ausführen zu lassen.

• Ziehen Sie bei Nichtgebrauch und Gewitter das Netzkabel aus der Steckdose.

• Setzen Sie das Gerät keinen hohen Temperaturen oder Feuchtigkeit aus, bzw. Stellen,
die mit Wasser in Berührung kommen können. Stellen Sie keine Gegenstände auf das
Gerät.

• Installieren Sie das Produkt nicht in der Nähe von Klimaanlagenöffnungen oder an
Stellen, an denen es übermäßig viel Staub oder Rauch gibt, sowie an Stellen, an denen
es Erschütterungen oder Schwingungen ausgesetzt ist.

• Modizieren und ändern Sie den Artikel und dessen Zubehörteile nicht! Beachten Sie
dazu auch das Kapitel „Gewährleistung und Haftung“

• Verwenden Sie keine beschädigten Teile.

• Stecken Sie keine Gegenstände, wie z.B. Metallteile und unpassende Kabel in Lüftungs
schlitze oder Ports. Es besteht Stromschlag- und Kurzschlussgefahr!

• Halten Sie um die Ausgabe-, sowie Audio-/Videogeräte und um das gesamte System
ausreichend Freiraum um eine gute Belüftung und Freigängigkeit aller Geräte zu
gewährleisten und Beschädigungen zu vermeiden.

• Achten Sie beim Transport auf die im Kapitel „technische Daten“ gelisteten Angaben und
treffen Sie geeignete Transportmaßnahmen, z.B. in der Originalverpackung.

• Bei Fragen, Defekten, mechanischen Beschädigungen, Störungen und anderen nicht
durch diese Anleitung behebbaren Funktionsproblemen, wenden Sie sich an Ihren
Händ ler zur Reparatur oder zum Austausch wie in Kapitel „Gewährleistung und Haftung“
beschrieben.

• Beachten Sie das Kapitel „technische Daten“.

• Bitte beachten Sie auch die Nutzungsbedingungen im Kapitel „bestimmungsgemäßer
Gebrauch“.

4 Lieferumfang:

- 1x AVS 44

- 1x Netzteil 5V DC

- 1x Bedienungsanleitung

3

Bedienungsanleitung

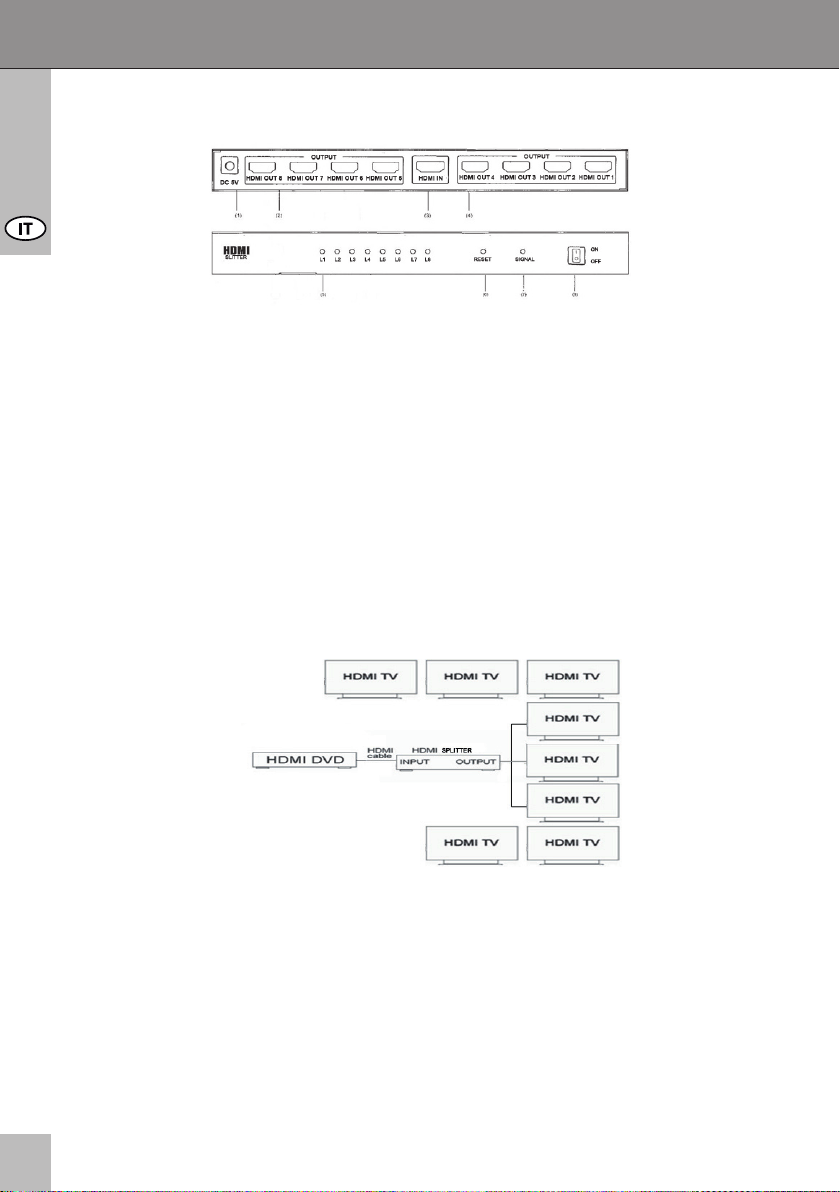

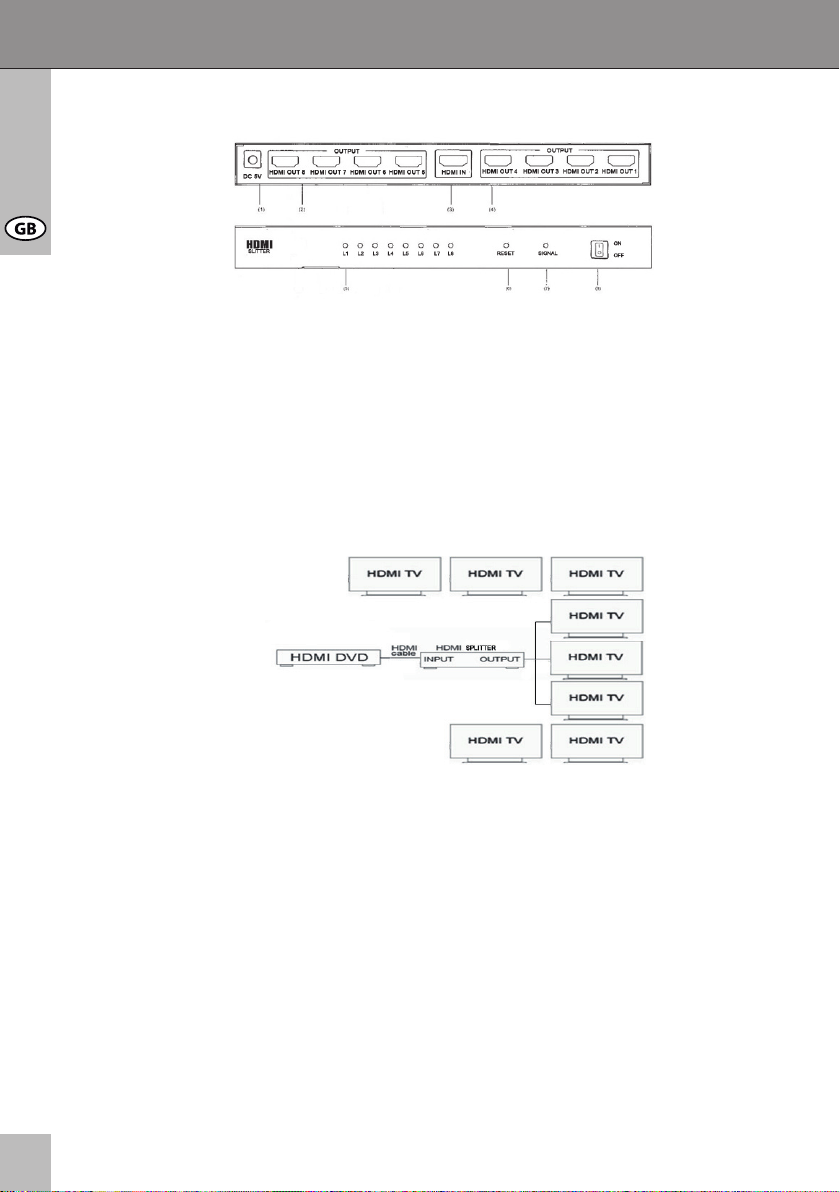

5 Bedienelemente:

(1) 5V DC Netzanschluss (5) LED Anzeige für aktive Kanäle
(2) HDMI® Ausgänge 5-8 (6) RESET Taste zum Zurücksetzen der

Einstellungen

(3) HDMI® Eingang (7) SIGNAL LED Betriebsanzeige
(4) HDMI® Ausgänge 1-4 (8) ON/OFF: EIN und AUS Schalter

6 Vorbereitung:

- Um das Audioausgabeformat einzustellen, lesen Sie bitte die Bedienungsanleitung des
Quellgerätes.

- Wir empfehlen, dass die angeschlossenen Ausgabegeräte und die Quellgeräte mög
lichst die gleiche hohe Auösung, Farbtiefe und das gleiche Audioformat unterstützen.

7 Anschluss, Inbetriebnahme und Bedienung:

1. Schließen Sie die Ausgabegeräte, wie z.B. ein TV Gerät an die Ausgänge des AVS 44
(OUTPUT) mit einem HDMI® Kabel an. Wenn Sie die Ausgabegeräte angeschlossen
haben, leuchtet die dazugehörige Kanal LED grün.

2. Schließen Sie das Quellgerät, wie z.B. einen PC an den Eingang über ein HDMI® Kabel
an (INPUT). Die Signal LED leuchtet rot.

3. Schließen Sie das Netzteil des Splitters an die DC-Buchse an.

4. Schalten Sie zuerst den Splitter ein, bevor Sie nach und nach die Quell- und Ausgabege
räte anschalten. Alle Kanal LEDs leuchten kurz grün auf, bevor Sie bei angeschlosse
nem Gerät in ein Dauerleuchten übergehen.
Leuchtet eine Kanal LED gar nicht auf, kann dieser Kanal beschädigt sein. Lesen Sie in
diesem Fall Kapitel „Fehlerbehebung“ und wenden Sie sich an Ihren Händler.

4

 8Pege,Wartung,LagerungundTransport:

ACHTUNG! Es besteht Stromschlag- und Kurzschlussgefahr!

• Ziehen Sie vor der Reinigung den Netzstecker! Reinigen Sie Ihr Produkt mit einem
trockenen oder bei starker Verschmutzung mit einem leicht angefeuchteten Leinentuch.
Achten Sie hierbei unbedingt auf die stromführenden Leitungen Ihres Gerätes!

• Achten Sie bei der Kabelverlegung darauf, dass keine Stolpergefahr entsteht.

• Halten Sie um das gesamte System ausreichend Freiraum, um eine ausreichende
Belüftung zu gewährleisten.

• Vermeiden Sie Stellen mit hohen Temperaturen, Feuchtigkeit, bzw. Stellen, die nass
werden können, auch bei Pege, Wartung, Lagerung und Transport.

• Bohrungen für Wandbefestigungen bleiben an der Wand sichtbar, wenn das Gerät
entfernt wird. Nach längerem Gebrauch kann ein Fleck an der Wand zurückbleiben.

• Achten Sie beim Transport auf die Sicherheitszeichen auf der Verpackung.

9 Problembehebung:

Problem Maßnahme

Kein Bild - Stellen Sie sicher, dass die Verbindung von Quellgerät zum AVS

44 und zum TV über HDMI®-Kabel sicher hergestellt ist.

- Prüfen Sie, ob alle Geräte eingeschaltet und mit dem Netz­ stecker verbunden sind.

- Prüfen Sie alle Verbinder und Kabel auf Beschädigungen.

Bild ohne Ton - Achten Sie auf eine schlüssige Kabelverbindung.

- Prüfen Sie, ob Ihre Kabel nur Bilder übertragen, wie DVI z.B. –
Auch bei Verwendung eines DVI zu HDMI® Adapters werden
dann nur Bilder übertragen.

HDCP arbeitet nicht
richtig nach
erstmaliger
Verbindung

Die Auösung

erreicht nicht 1080p

- Drücken Sie die RESET Taste etwa 3 Sekunden oder schalten
Sie den AVS 44 aus und wieder ein.

- Stellen Sie sicher, dass die Quellgeräte (wie HD DVD-Player)
und Ausgabegeräte (wie TVs/Bildschirme) 1080p voll unterstüt­ zen.

- Prüfen Sie zusätzlich, ob Ihre HDMI® Kabel 1080p Videosignale
übertragen können.

5

Bedienungsanleitung

10 Technische Daten:

Modell AVS 44-2 AVS 44-4 AVS 44-8

Betriebsspannung 230V AC / 50 Hz (5V DC) 230V AC / 50 Hz (5V DC) 230V AC / 50Hz (5V DC)

Ausgänge 2x HDMI Buchsen 4x HDMI Buchsen 8x HDMI Buchsen

Gewicht in g 115 280 1005

Maße in mm 83 x 48 x 24 150 x 64 x 24 276 x 156 x 24

Eingänge 1x HDMI Buchse 1x HDMI Buchse 1x HDMI Buchse

Taktfrequenz bis zu 225MHz bis zu 225MHz bis zu 225MHz

Auösung/Farbtiefe bis zu 1080p Full HD/12-Bit bis zu 1080p Full HD/12-Bit bis zu 1080p Full HD/12-Bit

Gehäuse Metall Metall Metall

Buchsen 19 PIN HDMI vergoldet 19 PIN HDMI vergoldet 19 PIN HDMI vergoldet

max. Kabellänge 10,0m ohne Verstärkung 10,0m ohne Verstärkung 10,0m ohne Verstärkung

unterstützte Formate HD Dolby

11 Gewährleistung und Haftung:

• Der Hersteller gewährt 2 Jahre Garantie auf eine neues Gerät.

• Da der Hersteller keinen Einuss auf örtliche Gegebenheiten und die Installation des
Produktes hat, deckt die Garantie nur das Produkt selbst ab.

• Falls ein Fehler oder Defekt an Ihrem Gerät festgestellt werden sollte, wenden Sie sich
bitte an Ihren Fachhändler und zeigen Sie ggf. Ihre Quittung oder Rechnung als
Kaufnachweis vor. Ihr Händler wird den Fehler entweder vor Ort beheben, oder das
Gerät an den Hersteller weiterleiten. Sie erleichtern unseren Technikern Ihre Arbeit sehr,
wenn Sie eventuelle Fehler ausführlich beschreiben – nur dann haben Sie Gewähr,
dass auch selten auftretende Fehler mit Sicherheit gefunden und beseitigt werden!

• Sollte Ihr Händler nicht erreichbar sein, können Sie uns auch direkt kontaktieren.

• Der Hersteller haftet nicht für Personen- oder Sachschäden, die durch unsachgemäße

Installation oder Bedienungsschritte, die nicht in dieser Anleitung beschrieben sind,

entstanden sind. Dazu zählt u. a. jegliche Änderung und Modikation des Produktes und
seines Zubehörs.

• Ein anderer als in dieser Betriebsanleitung beschriebener Einsatz ist unzulässig und
führt zu Gewährleistungsverlust, Garantieverlust und Haftungsausschluss.

• Druckfehler behält sich der Hersteller vor.

• Der Hersteller behält sich weiterhin das Recht vor, Änderungen an Geräten, Verpackun­ gen und sämtlichen Begleitpapieren wie Bedienungsanleitungen ohne vorherige
Ankündigung zu vollziehen.

®

, True HD, HD Dolby ®, True HD, HD D olby®, True HD,

HDCP 2.0 Kopierschutz HDCP 2.0 Kopierschutz HDCP 2.0 Kopierschut z

12 Allgemeine Hinweise:

• HDMI, das HDMI Logo und High-Denition-Multimedia-Interface sind registrierte Marken
oder Handelsmarken der HDMI Licencing LLC.

• Der AVS 44 beinhaltet HDMITM Technologie.

• Alle Markennamen und Handelsmarken sind das Eigentum ihrer jeweiligen Inhaber.

6

• PS3 ist ein Markenzeichen von Sony Computer Entertainment Inc.

13 Entsorgungshinweise:

Elektrische und elektronische Geräte dürfen nach der europäischen WEEE
Richtlinie nicht mit dem Hausmüll entsorgt werden. Der Verbraucher ist nach dem
ElektroG verpichtet, elektrische und elektronische Geräte am Ende ihrer
Lebensdauer an den dafür eingerichteten, öffentlichen Sammelstellen oder an die
Verkaufsstelle kostenlos zurückzugeben. Einzelheiten dazu regelt das jeweilige
Landesrecht. Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der

Verpackung weist auf diese Bestimmungen hin. Mit dieser Art der Verwertung von Altgerä­ten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

14 CE-Konformitätserklärung:

Dieses Gerät ist mit der nach der Richtlinie 2001/95/EG vorgeschriebenen
Kennzeichnung versehen: Mit dem CE Zeichen erklärt Goobay®, eine registrier­ te Marke der Wentronic GmbH, dass das Gerät die grundlegenden Anforde-

rungen und Richtlinien der europäischen Bestimmungen erfüllt. Diese können
online auf www.wentronic.com angefragt werden. Alle Handelsmarken und registrierten
Marken sind das Eigentum ihrer jeweiligen Inhaber.

7

Manual

AVS 44-2 HDMI® Splitter 1in/2out

Model: 60814

AVS 44-4 HDMI® Splitter 1in/4out

Model: 60815

AVS 44-8 HDMI® Splitter 1in/8out

Model: 60816

ATTENTION! Please read the user manualcompletely and carefully. It is part of the
product and includes important information for proper installation and use. Keep
this guide to have it available, when there are uncertainties, or the product will be
passed on.

Contents: Page

1 Description and Function 8
2 Intended Use 8
3 Notes on Safety 9

4 Parts Package 9

5 Operating Elements 10
6 Preparation 10
7 Connection, Implementing and Operation 10
8 Care, Maintenance, Storage, and Transport 11
9 Troubleshooting 11
10 Specications 12
11 Warranty and Liability 12
12 General Note 12
13 Note on Waste Disposal 13
14 CE Declaration 13

1 Description and Function:

Enlarge your Home Entertainment System with the AVS 44 HDMI® switch serie. The AVS
44 HDMI® Splitter offers the possibility to connect one source device (e.g. DVD Player)
to up to 8 HD output sources.at the same time.

Source Devices: sources like Receiver, DVD-Player, Blue Ray-Player, PCs, etc.
Output Devices: drains like monitors, video projectors, TVs, etc.

2 Intended Use:

Your AVS 44 is provided for audio-/video use only. It is not allowed to use the

device in other ways than described in chapter “Description and Function”. Use

this device only in dry interior rooms. The symbol with the house reminds you
of that. If you do not attend to these regulations and notes on safety, it might causes fatal
accidents, injuries and damages to persons and property.

8
