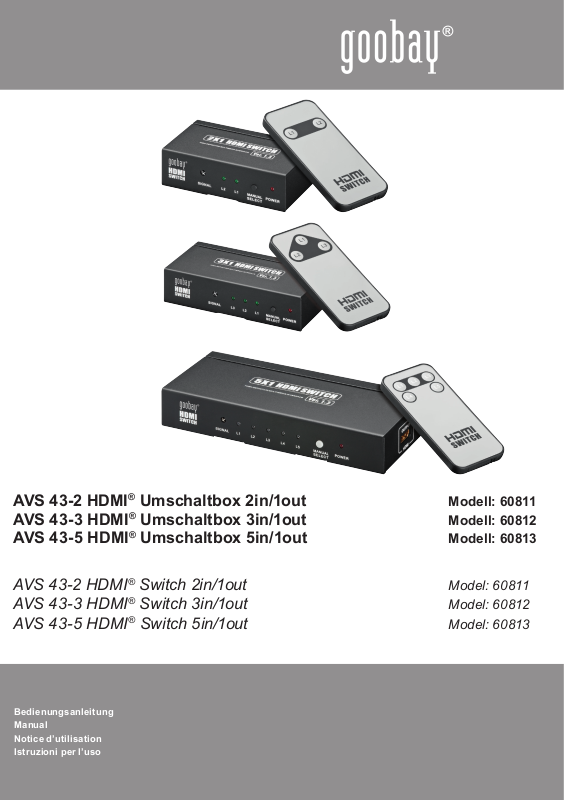

AVS 43-2 HDMI® Umschaltbox 2in/1out |
Modell: 60811 |
AVS 43-3 HDMI® Umschaltbox 3in/1out |
Modell: 60812 |
AVS 43-5 HDMI® Umschaltbox 5in/1out |
Modell: 60813 |
AVS 43-2 HDMI® Switch 2in/1out |
Model: 60811 |
AVS 43-3 HDMI® Switch 3in/1out |
Model: 60812 |
AVS 43-5 HDMI® Switch 5in/1out |
Model: 60813 |
Bedienungsanleitung
Manual
Notice d’utilisation
Istruzioni per l’uso
Bedienungsanleitung
AVS 43-2 HDMI® Umschaltbox 2in/1out
Modell: 60811
AVS 43-3 HDMI® Umschaltbox 3in/1out
Modell: 60812
AVS 43-5 HDMI® Umschaltbox 5in/1out
Modell: 60813
ACHTUNG! Lesen Sie die Bedienungsanleitung vollständig und sorgfältig durch. Sie ist Bestandteil des Produktes und enthält wichtige Hinweise zur korrekten Inbetriebnahme und Benutzung. Bewahren Sie sie auf, damit Sie diese bei Weitergabe des Gerätes an andere Personen übergeben können.
Inhaltsverzeichnis: |
Seite |
|
1 |
Beschreibung und Funktion |
2 |
2 |
Bestimmungsgemäßer Gebrauch |
2 |
3 |
Sicherheitshinweise |
3 |
4 |
Lieferumfang |
3 |
5 |
Bedienelemente |
4 |
|
5.1 Umschaltbox |
4 |
|
5.2 Fernbedienung |
4 |
6 |
Vorbereitung |
4 |
7 |
Anschluss, Inbetriebnahme und Bedienung |
4 |
8 |
Pflege, Wartung, Lagerung und Transport |
5 |
9 |
Problembehebung |
5 |
10 |
Technische Daten |
6 |
11 |
Gewährleistung und Haftung |
6 |
12 |
Allgemeine Hinweise |
7 |
13 |
Entsorgungshinweise |
7 |
14 |
CE-Konformitätserklärung |
7 |
1 Beschreibung und Funktion:
Erweitern Sie Ihr Home Entertainment System mit der AVS 43 HDMI® Umschalter Serie Die AVS 43 HDMI® Umschalter bieten Ihnen die Möglichkeit, maximal 5 Quellgeräte mit einem LCD/Plasma Fernseher oder einem Beamer zu verbinden.
Quellgeräte: z.B, Receiver, DVD-Player, Blue Ray-Player, PC usw. Ausgabegeräte: z.B. LCD/Plasma Fernseher oder Beamer
2 Bestimmungsgemäßer Gebrauch:
Ihre AVS 43 ist für Audio-/Videoanwendungen vorgesehen. Ein anderer als im Kapitel „Beschreibung und Funktion“ beschriebener Gebrauch ist nicht gestattet. Die Verwendung darf nur in trockenen Innenräumen erfolgen. Das
Nichtbeachten und Nichteinhalten dieser Bestimmungen und der Sicherheitshinweise kann zu schweren Unfällen und Schäden an Personen und Sachen führen.
2
3 Sicherheitshinweise:
ACHTUNG! Die Montage und Demontage des Produktgehäuses darf nur durch ausgebildetes Elektro-Fachpersonal erfolgen! Es besteht u. a. Stromschlaggefahr!
•Ihr Produkt ist kein Spielzeug und gehört nicht in Kinderhände, weil zerbrechliche, kleine und verschluckbare Teile enthalten sind, die bei unsachgemäßem Gebrauch Personen schädigen können!
•Bitte installieren Sie das Produkt und die daran befestigten Geräte so, dass keine Personen oder Sachen z.B. durch Herabstürzen oder Stolpern verletzt oder beschädigt werden können.
•Lassen Sie Verpackungsmaterial nicht einfach liegen, da sich spielende Kinder daran schneiden können. Weiterhin besteht die Gefahr des Verschluckens und Einatmens von Kleinteilen und Dämmmaterial.
•Wir empfehlen die Montage nur von qualifizierten Technikern ausführen zu lassen.
•Ziehen Sie bei Nichtgebrauch und Gewitter das Netzkabel aus der Steckdose.
•Setzen Sie das Gerät keinen hohen Temperaturen oder Feuchtigkeit aus, bzw. Stellen, die mit Wasser in Berührung kommen können. Stellen Sie keine Gegenstände auf das
Gerät.
•Installieren Sie das Produkt nicht in der Nähe von Klimaanlagenöffnungen oder an Stellen, an denen es übermäßig viel Staub oder Rauch gibt, sowie an Stellen, an denen es Erschütterungen oder Schwingungen ausgesetzt ist.
•Modifizieren und ändern Sie den Artikel und dessen Zubehörteile nicht! Beachten Sie dazu auch das Kapitel „Gewährleistung und Haftung“
•Verwenden Sie keine beschädigten Teile.
•Stecken Sie keine Gegenstände, wie z.B. Metallteile und unpassende Kabel in Lüftungs schlitze oder Ports. Es besteht Stromschlagund Kurzschlussgefahr!
•Halten Sie um die Ausgabe-, sowie Audio-/Videogeräte und um das gesamte System ausreichend Freiraum um eine gute Belüftung und Freigängigkeit aller Geräte zu gewährleisten und Beschädigungen zu vermeiden.
•Achten Sie beim Transport auf die im Kapitel „technische Daten“ gelisteten Angaben und treffen Sie geeignete Transportmaßnahmen, z.B. in der Originalverpackung.
•Bei Fragen, Defekten, mechanischen Beschädigungen, Störungen und anderen nicht durch diese Anleitung behebbaren Funktionsproblemen, wenden Sie sich an Ihren Händler zur Reparatur oder zum Austausch wie in Kapitel „Gewährleistung und Haftung“ beschrieben.
•Beachten Sie das Kapitel „technische Daten“.
•Bitte beachten Sie auch die Nutzungsbedingungen im Kapitel „bestimmungsgemäßer Gebrauch“.
4 Lieferumfang:
-1x AVS 43
-1x Netzteil 5V DC
-1x IR Fernbedienung
-1x Bedienungsanleitung
3
Bedienungsanleitung
5 Bedienelemente:
5.1 Umschaltbox:
(1)HDMI® Ausgang
(2)HDMI® Eingang 1
(3)HDMI® Eingang 2
(4)HDMI® Eingang 3
(5)Fernbedienungsempfänger
(6)HDMI® Eingang 3
(7)HDMI® Eingang 2
(8)HDMI® Eingang 1
(9)Wahlschalter (Die Kanäle werden in Endlosschleife von 1-2/3/5 je nach Modell durchgeschaltet) (10)Betriebsstatusleuchte (AN/AUS)
5.2 Fernbedienung:
L1 bis L5: Kanalwahlschalter
6Vorbereitung:
-Um das Audioausgabeformat einzustellen, lesen Sie bitte die Bedienungsanleitung des Quellgerätes.
-Wir empfehlen, dass die angeschlossenen Ausgabegeräte und die Quellgeräte möglichst die gleiche hohe Auflösung, Farbtiefe und das gleiche Audioformat unterstützen.
7Anschluss, Inbetriebnahme und Bedienung:
1.Schließen Sie das Ausgabegerät, wie z.B. ein TV Gerät an den Ausgang (OUTPUT) der
Umschaltbox an.
2.Schließen Sie die Quellgeräte, wie z.B. einen DVD Player an die Eingänge (INPUT) der
Umschaltbox an.
3.Wählen Sie eines davon manuell (MANUAL SELECT) oder per Fernbedienung als Signalquelle aus.
4
Wenn Sie ein weiteres Gerät einschalten, erkennt die AVS 43 dies und schaltet automatisch auf den dieses Quellgerät um. Wenn Sie einen Kanal ausgewählt haben, leuchtet die dazugehörige LED. Z.B.: Sie wählen Kanal 1 – dann leuchtet die LED L1.
8 Pflege, Wartung, Lagerung und Transport:
ACHTUNG! Es besteht Stromschlagund Kurzschlussgefahr!
•Ziehen Sie vor der Reinigung den Netzstecker! Reinigen Sie Ihr Produkt mit einem trockenen oder bei starker Verschmutzung mit einem leicht angefeuchteten Leinentuch. Achten Sie hierbei unbedingt auf die stromführenden Leitungen Ihres Gerätes!
•Achten Sie bei der Kabelverlegung darauf, dass keine Stolpergefahr entsteht.
•Halten Sie um das gesamte System ausreichend Freiraum, um eine ausreichende Belüftung zu gewährleisten.
•Vermeiden Sie Stellen mit hohen Temperaturen, Feuchtigkeit, bzw. Stellen, die nass werden können, auch bei Pflege, Wartung, Lagerung und Transport.
•Bohrungen für Wandbefestigungen bleiben an der Wand sichtbar, wenn das Gerät entfernt wird. Nach längerem Gebrauch kann ein Fleck an der Wand zurückbleiben.
•Achten Sie beim Transport auf die Sicherheitszeichen auf der Verpackung.
9 Problembehebung:
Problem |
Maßnahme |
|
|
Kein Bild |
- Stellen Sie sicher, dass die Verbindung von Quellgerät zur AVS |
|
43 und zum TV über HDMI® -Kabel sicher hergestellt ist. |
|
- Prüfen Sie, ob alle Geräte eingeschaltet und mit dem Netz- |
|
stecker verbunden sind. |
|
- Prüfen Sie alle Verbinder und Kabel auf Beschädigungen. |
|
|
Bild ohne Ton |
- Achten Sie auf eine schlüssige Kabelverbindung. |
|
- Prüfen Sie, ob Ihre Kabel nur Bilder übertragen wie DVI z.B. – |
|
Auch bei Verwendung eines DVI zu HDMI® Adapters werden |
|
dann nur Bilder übertragen. |
HDCP arbeitet nicht |
- Schalten Sie die AVS 43 aus und wieder ein. |
richtig nach |
- Wenn Sie den Geräteausgang mit einem Quellgerät verbinden, |
erstmaliger |
sperrt HDCP die Audiospur oder die komplette Funktion. |
Verbindung |
|
|
|
Die Auflösung |
- Stellen Sie sicher, dass die Quellgeräte (wie HD DVD-Player) |
erreicht nicht 1080p |
und Ausgabegeräte (wie |
|
TVs/Bildschirme) 1080p voll unterstützen. |
|
- Prüfen Sie zusätzlich, ob Ihre HDMI® Kabel 1080p Videosignale |
|
übertragen können. |
5
Bedienungsanleitung
10 Technische Daten:
Modell |
AVS 43-2 |
AVS 43-3 |
AVS 43-5 |
Betriebsspannung |
230V AC / 50Hz (5V/1A DC) |
230V AC / 50Hz (5V/1A DC) |
230V AC / 50Hz (5V/1A DC) |
Eingänge |
2x HDMI® Buchsen |
3x HDMI® Buchsen |
5x HDMI® Buchsen |
Ausgänge |
1x HDMI® Buchse |
1x HDMI® Buchse |
1x HDMI® Buchse |
Gewicht in g |
120, 0 |
132,0 |
280,0 |
Maße in mm |
83 x 48 x 24 |
100 x 48 x 24 |
150 x 48 x 24 |
Taktfrequenz |
bis zu 225MHz |
bis zu 225MHz |
bis zu 225MHz |
Auflösung/Farbtiefe |
bis zu 1080p Full HD/12-Bit |
bis zu 1080p Full HD/12-Bit |
bis zu 1080p Full HD/12-Bit |
Gehäuse |
Metall |
Metall |
Metall |
Buchsen |
19 PIN HDMI® vergoldet |
19 PIN HDMI® vergoldet |
19 PIN HDMI® vergoldet |
max. Kabellänge |
10,0m ohne Verstärkung |
10,0m ohne Verstärkung |
10,0m ohne Verstärkung |
unterstützte Formate |
HD Dolby®, True HD, |
HD Dolby®, True HD, |
HD Dolby®, True HD, |
|
HDCP 2.0 Kopierschutz |
HDCP 2.0 Kopierschutz |
HDCP 2.0 Kopierschutz |
11 Gewährleistung und Haftung:
•Der Hersteller gewährt 2 Jahre Garantie auf ein neues Gerät.
•Da der Hersteller keinen Einfluss auf örtliche Gegebenheiten und die Installation des
Produktes hat, deckt die Garantie nur das Produkt selbst ab.
•Falls ein Fehler oder Defekt an Ihrem Gerät festgestellt werden sollte, wenden Sie sich bitte an Ihren Fachhändler und zeigen Sie ggf. Ihre Quittung oder Rechnung als
Kaufnachweis vor. Ihr Händler wird den Fehler entweder vor Ort beheben, oder das Gerät an den Hersteller weiterleiten. Sie erleichtern unseren Technikern Ihre Arbeit sehr, wenn Sie eventuelle Fehler ausführlich beschreiben – nur dann haben Sie Gewähr, dass auch selten auftretende Fehler mit Sicherheit gefunden und beseitigt werden!
•Sollte Ihr Händler nicht erreichbar sein, können Sie uns auch direkt kontaktieren.
•Der Hersteller haftet nicht für Personenoder Sachschäden, die durch unsachgemäße
Installation oder Bedienungsschritte, die nicht in dieser Anleitung beschrieben sind, entstanden sind. Dazu zählt u. a. jegliche Änderung und Modifikation des Produktes und seines Zubehörs.
•Ein anderer als in dieser Betriebsanleitung beschriebener Einsatz ist unzulässig und führt zu Gewährleistungsverlust, Garantieverlust und Haftungsausschluss.
•Druckfehler behält sich der Hersteller vor.
•Der Hersteller behält sich weiterhin das Recht vor, Änderungen an Geräten, Verpackungen und sämtlichen Begleitpapieren wie Bedienungsanleitungen ohne vorherige Ankündigung zu vollziehen.
12 Allgemeine Hinweise:
•HDMI, das HDMI Logo und High-Definition-Multimedia-Interface sind registrierte Marken oder Handelsmarken der HDMI Licencing LLC.
•Die AVS 43 beinhaltet HDMITM Technologie.
•Alle Markennamen und Handelsmarken sind das Eigentum ihrer jeweiligen Inhaber.
•PS3 ist ein Markenzeichen von Sony Computer Entertainment Inc.
6
13 Entsorgungshinweise:
Elektrische und elektronische Geräte dürfen nach der europäischen WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden. Der Verbraucher ist nach dem ElektroG verpflichtet, elektrische und elektronische Geräte am Ende ihrer Lebensdauer an den dafür eingerichteten, öffentlichen Sammelstellen oder an die Verkaufsstelle kostenlos zurückzugeben. Einzelheiten dazu regelt das jeweilige
Landesrecht. Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist auf diese Bestimmungen hin. Mit dieser Art der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.
14 CE-Konformitätserklärung:
Dieses Gerät ist mit der nach der Richtlinie 2001/95/EG vorgeschriebenen Kennzeichnung versehen: Mit dem CE Zeichen erklärt Goobay®, eine registrierte Marke der Wentronic GmbH, dass das Gerät die grundlegenden Anforderungen und Richtlinien der europäischen Bestimmungen erfüllt. Diese
können online auf www.wentronic.com angefragt werden. Alle Handelsmarken und registrierten Marken sind das Eigentum ihrer jeweiligen Inhaber.
7
Manual
AVS 43-2 HDMI® Switch 2in/1out
Model: 60811
AVS 43-3 HDMI® Switch 3in/1out
Model: 60812
AVS 43-5 HDMI® Switch 5in/1out
Model: 60813
ATTENTION! Please read the user manualcompletely and carefully. It is part of the product and includes important information for proper installation and use. Keep this guide to have it available, when there are uncertainties, or the product will be passed on.
Contents: |
Page |
|
1 |
Description and Function |
8 |
2 |
Intended Use |
8 |
3 |
Notes on Safety |
9 |
4 |
Parts Package |
9 |
5 |
Operating Elements |
10 |
|
5.1 Switch |
10 |
|
5.2 Remote Control |
10 |
6 |
Preparation |
10 |
7 |
Connection, Implementing and Operation |
10 |
8 |
Care, Maintenance, Storage, and Transport |
11 |
9 |
Troubleshooting |
11 |
10 Specifications |
12 |
|
11 Warranty and Liability |
12 |
|
12 General Note |
12 |
|
13 Note on Waste Disposal |
13 |
|
14 CE Declaration |
13 |
1 Description and Function:
Enlarge your Home Entertainment System with the AVS 43 HDMI® switch serie. The AVS 43 switches enables you to connect maximum 5 source devices to one LCD/Plasma TV, screen or video projector.
Source Devices: sources like Receiver, DVD-Player, Blue Ray-Player, PCs, etc. Output Devices: drains like monitors, video projectors, TVs, etc.
2 Intended Use:
Your AVS 43 is provided for audio-/video use only. It is not allowed to use the device in other ways than described in chapter “Description and Function”. Use this device only in dry interior rooms. The symbol with the
house reminds you of that. If you do not attend to these regulations and notes on safety, it might causes fatal accidents, injuries and damages to persons and property.
8
