2-vratni HDMI-razdelilnik Goobay AVS 44-2 60814
Kataloška št.: 94 34 20
2
POZOR! V celoti in pozorno preberite ta navodila za uporabo. So sestavni del
izdelka in vsebujejo pomembne napotke glede pravilne priprave na uporabo
in uporabe. Navodila za uporabo shranite, tako da jih boste lahko priložili v
primeru predaje naprave v uporabo drugim osebam.
Kazalo
1 Opis in funkcija ..................................................................................................................... 2
2 Predvidena uporaba ............................................................................................................. 2
3 Varnostni napotki ............................................................................................................ ..... 2
4 Vsebina paketa ......................................... ............................ .............. ............................ ..... 3
5 Upravljalni elementi .............................................................................................................. 3
6 Priprave ................................................................................................................................ 4
7 Priključitev, priprava na uporabo in upravljanje .............................................................. ..... 4
8 Vzdrževanje, servisiranje, shranjevanje in prevoz ............... ........................... ............... ...... 4
9 Odpravljanje napak .............................................................................................. ................ 5
10 Tehnični podatki .......... ............... ........................... ............... ........................... ............... .... 5
11 Izključitev odgovornosti ............................................................... ........................... ............ 6
12 Splošni napotki ................................................................................................................... 6
13 Napotki za odstranjevanje .................................................................................................. 6
14 Izjava o skladnosti CE ........................................................................................................ 7
Garancijski lis t ............................ .............................. ........................... ............... ..................... 8
1 Opis in funkcija

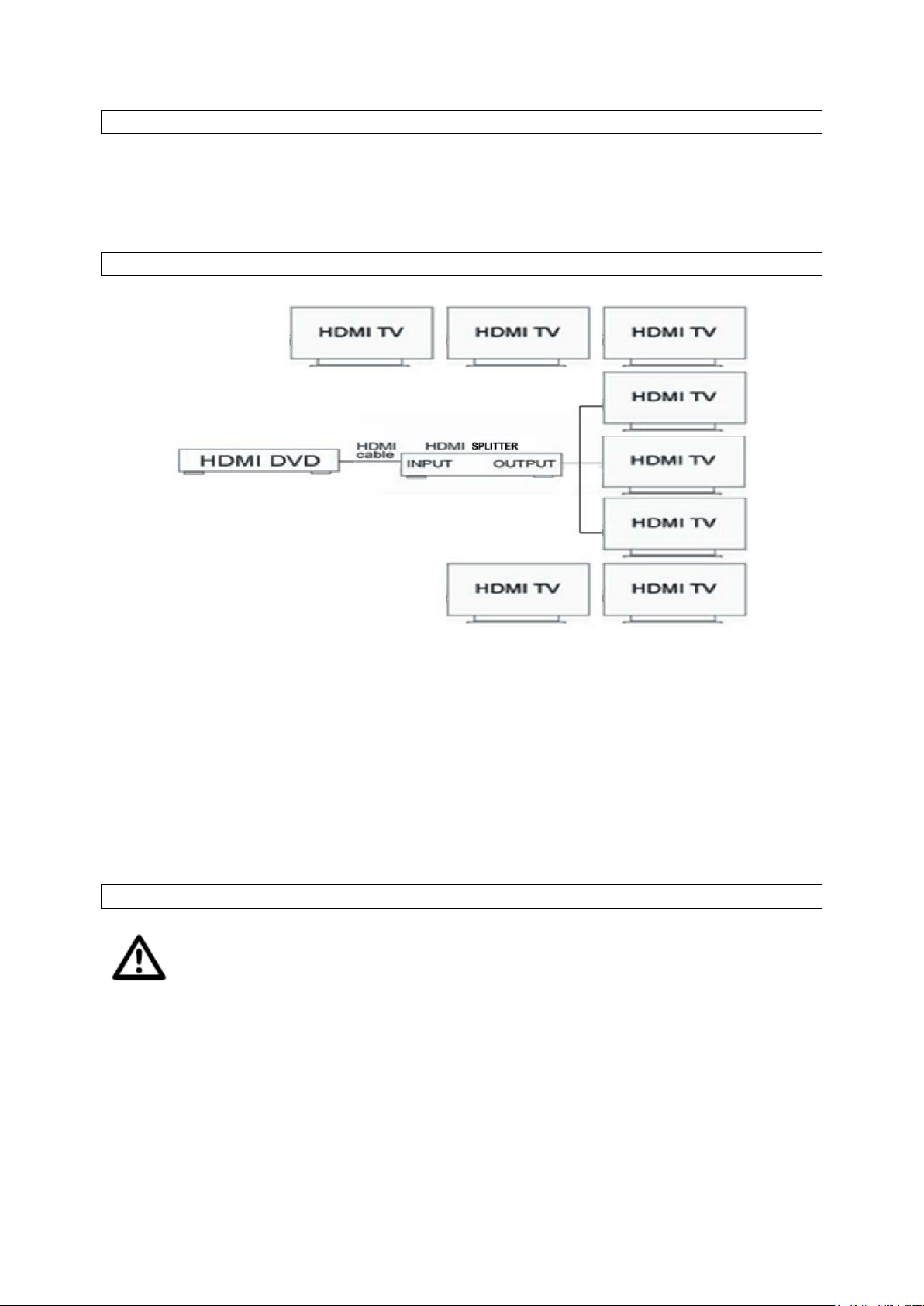

Nadgradite svoj sistem za domači kino s serijo HDMI-razdelilnikov AVS 4 4. HDMI-razdelilniki
AVS 44 vam nudijo možnost hkratnega prenosa signalov iz izvorne naprave (npr. DVDpredvajalnik itd.) na do 8 HD izhodnih naprav kot so zasloni ali projektorji.
Izvorne naprave: npr. sprejemnik, DVD-predvajalnik, Blu-ray predvajalnik, računalnik itd.
Izhodne naprave: npr. plazma oz. LCD-televizor ali projektor
2 Predvidena uporaba
Naprava AVS 44 je predvidena za avdio/video aplikacije. Drugačna uporaba od
uporabe, ki je opisana v poglavju „Opis in funkcija“, ni dovoljena. Napravo lahko
uporabljate samo v suhih, zaprtih prostorih, na kar vas opozarja simbol s hišo.
................Neupoštevanje in kršenje teh določil in varnostnih napotkov lahko vodi do hudih
................nesreč in telesnih poškodb ter materialne škode.
3 Varnostni napotki
POZOR! Montažo in demontažo ohišja izdelka sme izvesti samo usposobljen
električar! Med drugim obstaja nevarnost električnega udara!
• Vaš izdelek ni igrača in ne sodi v otroške roke, saj vsebuje lomljive, majhne sestavne dele,
..ki jih otroci lahko pogoltnejo, poleg tega pa lahko pri nepravilni uporabi škodijo osebam!
• Izdelek in naprave, ki so priključene nanj, namestite in shranjujte tako, da ne more priti do
..poškodb oseb ali predmetov, npr. s padcem na tla ali s spotikanjem.
• Embalaže ne pustite ležati naokoli, saj se lahko otroci pri igri poškodujejo na njej. Poleg
..tega obstaja nevarnost, da otroci pogoltnejo in vdihnejo m ajhne sestavne dele in izolacijski
..material.
• Priporočamo, da montažo izvedejo samo usposobljeni tehniki.
3
•.Ko naprave ne uporabljate in v primeru nevihte izvlecite električni kabel iz električne
..vtičnice.
• Naprave ne izpostavljajte visokim temperaturam ali vlagi oz. mestom, ki lahko pridejo v stik
..z vodo. Na napravo ne postavljajte predmetov.
•.Izdelka ne namestite v bližini odprtin klimatskih naprav ali na mestih, na katerih je
..prekomerno veliko prahu ali dima, prav tako ga ne namestite na mestih, kjer bo izpostavljen
..tresljajem ali vibracijam.
• Izdelka in njegove opreme ne modificirajte in spreminjajte! Pri tem upoštevajte tudi poglavje
..„Izključitev odgovornosti“.
• Ne uporabljajte poškodovanih sestavnih delov.
•.V prezračevalne reže ali priključke ne vstavljajte predmetov kot so npr. kovinski deli in
..neprimerni kabli. Obstaja nevarnost električnega udara in kratkega stika!
• Poskrbite za dovolj prostora okoli izhodnih naprav ter avdio/video naprav in okoli celotnega
..sistema, saj boste tako zagotovili dobro prezračevanje in tekoče delovanje vseh naprav in
..preprečili poškodbe.
• Pri prevozu upoštevajte podatke, ki so navedeni v poglavju „Tehnični podatki“ in poskrbite
..za ustrezne ukrepe pri prevozu, npr. uporabite originalno embalažo.
• V primeru vprašanj, okvar, mehanskih poškodb, motenj in drugih težav pri delovanju, ki jih
..ni možno odpraviti s pomočjo napotkov v teh navodilih za uporabo, se obrnite na svojega
..trgovca, ki bo poskrbel za popravilo ali menjavo. Upoštevajte tudi napotke v poglavju
..„Izključitev odgovornosti“.
• Upoštevajte poglavje „Tehnični podatki“.
• Prosimo, da upoštevate tudi pogoje za uporabo v poglavju „Predvidena uporaba“.
4 Vsebina paketa
- 1 x AVS 44
- 1 x 5 V/DC napajalnik
- 1 x navodila za uporabo
5 Upravljalni elementi
(1) 5 V/DC električni priključek
(2) HDMI-izhodi 5-8
(3) HDMI-vhod
(4) HDMI-izhodi 1-4
(5) LED-prikaz za aktivne kanale
(6) Tipka RESET za povrnitev nastavitev
(7) LED-lučka SIGNAL za prikaz delovanja
(8) ON/OFF: stikalo za VKLOP in IZKLOP
4
6 Priprave
-.Prosimo, da si za nastavitev izhodnega avdio signala preberete navodila za uporabo
..izvorne naprave.
- Priporočamo, da priključene izhodne naprave in izvorne naprave podpiraj o karseda enako
..visoko ločljivost, barvno globino in avdio format.
7 Priključitev, priprava na uporabo in upravljanje
1. Priključite izhodne naprave, kot je npr. televizor, na izhode naprave AVS 44 (OUTPUT) s
....pomočjo HDMI-kabla. Ko priključite izhodne naprave, pripadajoča LED za kanal sveti
....zeleno.
2. Izvorno napravo, kot je npr. računalnik, priključite na vhod (INPUT) s pomočjo HDMI-
....kabla. Signalna LED sveti rdeče.
3. Priključite napajalnik razdelilnika na DC-priključek.
4. Najprej vključite razdelilnik, nato pa zaporedoma vključite izvorne in izhodne naprave. Vse
....LED za kanale za kratek čas zasvetijo zeleno, nato pa pri priključeni napravi preidejo na
....neprekinjeno svetenje.
....Če LED za kanal sploh ne zasveti, je ta kanal morda poškodovan. V tem primeru si
....preberite poglavje „Odpravljanje napak“ in se obrnite na svojega trgovca.
8 Vzdrževanje, servisiranje, shranjevanje in prevoz
POZOR! Obstaja nevarnost električnega udara in kratkega stika!
• Pred čiščenjem izvlecite električni vtič iz vtičnice! Izdelek čistite s suho laneno krpo, pri
..močnejši umazaniji pa uporabite rahlo navlaženo laneno krpo. Pri tem bodite obvezno
..pozorni na kable naprave, ki so pod napetostjo!
• Pri polaganju kablov bodite pozorni na to, da se nihče ne more spotakniti čeznje.
• Poskrbite za dovolj prostora okoli celotnega sistema, saj boste tako zagotovili zadostno
..prezračevanje.
• Izogibajte se mestom z visokimi temperaturami, vlažnostjo oz. mestom, ki se lahko zmočijo.
..To velja tudi pri negi, vzdrževanju, shranjevanju in prevozu.
5
• Izvrtine za pritrditev na steno ostanejo vidne na steni, ko odstranite napravo. Po daljši
Težava
Ukrep
- Prepričajte se, da je s pomočjo HDMI-kablov vzpostavljena
- Preverite, če na konektorjih in kablih opazite znake poškodb.
- Poskrbite za zvezno kabelsko povezavo.
uporabi adapterja iz DVI na HDMI se prenaša samo slika.
HDCP ne deluje
povezavi.
- Prepričajte se, da izvorne naprave (npr. HD DVD-predvajalnik) in
signale s 1080p.
..uporabi lahko na steni ostane madež.
• Pri prevozu upoštevajte varnostne simbole na embalaži.
9 Odpravljanje napak
zanesljiva povezava med izvorno napravo, napravo AVS 44 in
Ni slike.
televizorjem.
- Preverite, če so vse naprave vključene in povezane z električnim
vtičem.
Slika je brez zvoka.
pravilno po prvi
Ločljivost ne dosega
1080p.
10 Tehnični podatki
Model AVS 44-2
Obratovalna napetost: ..................................................................... 230 V/AC, 50 Hz (5 V/DC)
Izhodi: ........................................................................................................ 2 x HDMI-priključek
Teža: ................................................................................................................................ 115 g
Mere: .............................................................................................................. 83 x 48 x 24 mm
Vhodi: ......................................................................................................... 1 x HDMI-priključek
Taktna frekvenca: .................................................................................................. do 225 MHz
Ločljivost/barvna globina: ............................................................... do 1080p Full HD/12-bitna
Ohišje: ............................................................................................................................ kovina
Priključki: .......................................................................................... 19-pinski HDMI, pozlačen
Maks. dolžina kabla: .................................................................................... 10 m brez ojačitve
Podprti formati: ................................................................................. HD Dolby®, True HD, 3D
Zaščita pred kopiranjem: .......................................................................................... HDCP 2.0
Model AVS 44-4
Obratovalna napetost: ..................................................................... 230 V/AC, 50 Hz (5 V/DC)
Izhodi: ........................................................................................................ 4 x HDMI-priključek
Teža: ................................................................................................................................ 280 g
Mere: ............................................................................................................ 150 x 64 x 24 mm
Vhodi: ......................................................................................................... 1 x HDMI -priključek
Taktna frekvenca: .................................................................................................. do 225 MHz
Ločljivost/barvna globina: ............................................................... do 1080p Full HD/12-bitna
Ohišje: ............................................................................................................................ kovina
Priključki: .......................................................................................... 19-pinski HDMI, pozlačen
- Preverite, če vaši kabli prenašajo samo sliko (npr. DVI). Tudi pri
- Pritisnite in pribl. 3 sekunde držite tipko RESET ali pa izključite
napravo AVS 44 in jo ponovno vključite.
izhodne naprave (npr. televizor/zaslon) nudijo polno podporo za
1080p.
- Poleg tega preverite, če lahko vaši HDMI-kabli prenašajo video
6
Maks. dolžina kabla: .................................................................................... 10 m brez ojačitve
Podprti formati: ................................................................................. HD Dolby®, True HD, 3D
Zaščita pred kopiranjem: .......................................................................................... HDCP 2.0
Model AVS 44-8
Obratovalna napetost: ..................................................................... 230 V/AC, 50 Hz (5 V/DC)
Izhodi: ........................................................................................................ 8 x HDMI-priključek
Teža: .............................................................................................................................. 1005 g
Mere: .......................................................................................................... 276 x 156 x 24 mm
Vhodi: ......................................................................................................... 1 x HDMI -priključek
Taktna frekvenca: .................................................................................................. do 225 MHz
Ločljivost/barvna globina: ............................................................... do 1080p Full HD/12-bitna
Ohišje: ............................................................................................................................ kovina
Priključki: .......................................................................................... 19-pinski HDMI, pozlačen
Maks. dolžina kabla: .................................................................................... 10 m brez ojačitve
Podprti formati: ................................................................................. HD Dolby®, True HD, 3D
Zaščita pred kopiranjem: .......................................................................................... HDCP 2.0
11 Izključitev odgovornosti
• Ker proizvajalec nima vpliva na lokalne danosti in na namestitev izdelka, g arancija pokriva
..samo izdelek.
•.Če odkrijete napako ali okvaro na svoji napravi, prosimo, da se obrnete na svojega
..specializiranega trgovca in mu po potrebi predložite račun kot dokazilo o nakupu. Vaš
..trgovec bo napako odpravil na mestu samem, ali pa bo napravo posredoval proizvajalcu.
..Našim tehnikom boste zelo olajšali delo, če boste natančno opisali morebitne napake.
..Samo tako ste lahko prepričani, da bomo zagotovo našli in odpravili napake, ki se bolj
..poredko pojavljajo!
• Če vaš trgovec ni dosegljiv, nas lahko tudi direktno kontaktirate.
• Proizvajalec ne prevzema odgovornosti za telesne poškodbe oseb ali materialno škodo, ki
..nastane zaradi nepravilne namestitve ali upravljanja, ki ni opisano v teh navodilih za
..uporabo. To velja tudi za vsako spreminjanje in modifikacijo izdelka in njegove opreme.
• Drugačna uporaba od te, ki je opisana v teh navodilih za uporabo, ni dovoljena in vodi do
..izgube pravice do uveljavljanja garancije in izključitve odgovornosti.
• Proizvajalec si pridržuje pravico do tiskarskih napak.
• Proizvajalec si prav tako pridržuje pravico do sprememb na napravah, embalaži in vsej
..spremni dokumentaciji kot so navodila za uporabo brez vnaprejšnje najave.
12 Splošni napotki
•.HDMI, logotip HDMI in High-Definition Multimedia Interface so registrirane blagovne
..znamke ali blagovne znamke organizacije HDMI Licensing LLC.
• Naprava AVS 44 uporablja HDMI-tehnologijo.
• Vsa imena blagovnih znamk in blagovne znamke so last svojih lastnikov.
• PS3 je blagovna znamka organizacije Sony Computer Entertainment Inc.
13 Napotki za odstranjevanje
Evropska direktiva o odpadni električni in elektronski opremi (OEEO) določa, da
električnih in elektronskih naprav ni dovoljeno metati med gospodinjske odpadke.
Potrošnik je zakonsko zadolžen, da odslužene električne in elektronske naprave
brezplačno odda na pristojnih javnih zbirališčih odpadkov ali na prodajnem mestu,
kjer je kupil napravo. O podrobnostih se lahko pozanimate na svoji občini. Na ta
7
...............določila opozarja simbol na izdelku, v navodilih za uporabo ali na embalaži. Z
...............recikliranjem odsluženih naprav pomembno prispevate k varstvu okolja.
14 Izjava o skladnosti CE
Ta naprava je opremljena z oznako, ki jo predpisujeta direktiva 2004/108/ES in
direktiva 2006/95/ES: Goobay®, registrirana blagovna znamka podjetja Wentronic
GmbH, z oznako CE izjavlja, da je naprava v skladu s temeljnimi zahtevami in
...............direktivami evropskih določil. Pridobite si jo lahko na spletni strani
...............www.wentronic.com. Vse blagovne znamke in registrirane blagovne znamke so last
...............svojih lastnikov.
Goobay® je registrirana blagovna znamka podjetja Wentronic GmbH v Nemčiji in/ali drugih
državah.
Wentronic GmbH
Pillmannstraße 12
38112 Braunschweig
Nemčija
8
Conrad Electronic d.o.o. k.d.
Ljubljanska c. 66, 1290 Grosuplje
Fax: 01/78 11 250, Tel: 01/78 11
www.conrad.si, info@conrad.si
GARANCIJSKI LIST
Izdelek: 2-vratni HDMI-razdelilnik Goobay AVS 44-2 60814
Kat. št.: 94 34 20
Garancijska izjava:
Proizvajalec jamči za kakovost oziroma brezhibno delovanje v garancijskem roku, ki začne
teči z izročitvijo blaga potrošniku. Garancija velja na območju Republike Slovenije.
Garancija za izdelek je 1 leto.
Izdelek, ki bo poslan v reklamacijo, vam bomo najkasneje v skupnem roku 45 dni vrnili
popravljenega ali ga zamenjali z enakim novim in brezhibnim izdelkom. Okvare zaradi
neupoštevanja priloženih navodil, nepravilne uporabe, malomarnega ravnanja z izdelkom in
mehanske poškodbe so izvzete iz garancijskih pogojev. Garancija ne izključuje pravic
potrošnika, ki izhajajo iz odgovornosti prodajalca za napake na blagu.
Vzdrževanje, nadomestne dele in priklopne aparate proizvajalec zagotavlja še 3 leta po
preteku garancije.
Servisiranje izvaja proizvajalec sam na sedežu firme CONRAD ELECTRONIC SE, KlausConrad-Strasse 1, Nemčija.
Pokvarjen izdelek pošljete na naslov: Conrad Electronic d.o.o. k.d., Ljubljanska cesta 66,
1290 Grosuplje, skupaj z izpolnjenim garancijskim lis tom.
Prodajalec: ___________________________________________________________
Datum izročitve blaga in žig prodajalca:
________________
Garancija velja od dneva izročitve izdelka, kar kupec dokaže s priloženim, pravilno
izpolnjenim garancijskim listom.
248
Loading...
