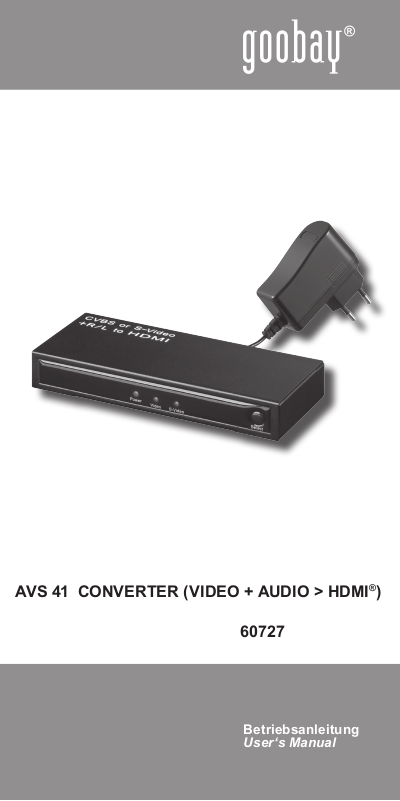

AVS 41 CONVERTER (VIDEO + AUDIO > HDMI®)
60727
Betriebsanleitung
User‘s Manual
Betriebsanleitung
AVS 41
ACHTUNG! Lesen Sie die Betriebsanleitung vollständig
und sorgfältig durch. Sie ist Bestandteil des Produktes
und enthält wichtige Hinweise zur korrekten Installation
und Benutzung. Bewahren Sie sie auf, damit Sie diese bei
Unsicherheiten und Weitergabe des Produktes parat haben.
Inhalt: Seite:
1 Sicherheitshinweise 2
2 Beschreibung und Funktion 3
3 Bestimmungsgemäßer Gebrauch 3
4 Lieferumfang 3
5 Aufbau und Anschluss 3
6 Installation und Bedienung 4
7 Wartung, Pege, Lagerung und Transport 4
8 Problembehebung 5
9 Technische Daten 5
10 Gewährleistung und Haftung 5
11 Entsorgungshinweise 5
12 CE-Konformitätserklärung 6
1 Sicherheitshinweise:
ACHTUNG! Die Montage und Demontage des
Produktgehäuses darf nur durch ausgebildetes
Fachpersonal erfolgen!
ACHTUNG! Kurzschlussgefahr!
Überbrücken Sie keine Kontakte!
Stecken Sie keine Gegenstände in Lüftungsschlitze
oder Anschlüsse!
ACHTUNG! Verletzungsgefahr durch Stolpern!
Achten Sie auf sichere Kabelverlegung!
• Ihr Produkt ist kein Spielzeug und gehört nicht in Kinderhände,
weil zerbrechliche, kleine und verschluckbare Teile enthalten
sind, die bei unsachgemäßem Gebrauch Personen schädigen
können!
• Installieren Sie das Produkt so, dass keine Personen oder
Sachen z.B. durch Herabstürzen, Stolpern o.Ä. verletzt oder
beschädigt werden können.
• Lassen Sie Verpackungsmaterial nicht einfach liegen, da sich
spielende Kinder daran schneiden können. Weiterhin besteht die
Gefahr des Verschluckens und Einatmens von Kleinteilen.
• Setzen Sie das Gerät keinen hohen Temperaturen oder
2
Feuchtigkeit aus, bzw. Stellen, die mit Wasser in Berührung
Power Video S-Video
DC/ 5V
Video
Output
Selec t
R
L
F
S-Vi deo
kommen können.
• Modizieren und ändern Sie den Artikel und dessen Zubehörteile
nicht! Beachten Sie dazu auch das Kapitel „Gewährleistung und
Haftung“
• Achten Sie beim Transport auf die im Kapitel „technische Daten“
gelisteten Angaben und tref fen Sie geeignete Transportmaßnah men, z.B. durch Nutzung der Originalverpackung.
• Bei Fragen, Defekten, mechanischen Beschädigungen,
Störungen und anderen nicht durch diese Anleitung behebbaren
Funktionsproblemen, wenden Sie sich an Ihren Händler zur
Reparatur oder zum Austausch wie in Kapitel „Gewährleistung
und Haftung“ beschrieben.
• Schließen Sie die Anschlüsse des Produktes nicht kurz und
verbinden Sie diese nicht untereinander.
2 Beschreibung und Funktion:
Die AVS 41 konvertiert Video-composite- oder S-VHS + Stereo-AudioSignale zu einem vollwertigen 720p HDMI-Signal. Der Bildeingang ist
manuell frei wählbar. Es werden Audio- und Videodaten konvertiert und
zeitlich synchronisier t. DVI-Signale werden bei Verwendung entsprechender Adapter unterstützt und es erfolgt eine automatische
Erkennung von NTSC 3.58/PAL.
3 Bestimmungsgemäßer Gebrauch:
Ein anderer als im Kapitel „Beschreibung und Funktion“
beschriebener Gebrauch ist nicht gestattet. Die Verwen-
dung darf nur in trockenen Innenräumen er folgen. Das
Nichtbeachten und Nichteinhalten dieser Bestimmungen und der
Sicherheitshinweise kann zu Unfällen und Schäden an Personen und
Sachen führen.
4 Lieferumfang:
1 x HDMI Konverter
1 x Netzteil 5 V DC
1 x Betriebsanleitung
5 Aufbau und Anschluss:
Betriebsanzeige Eingangssignalanzeigen Eingangswahlschalter
AN/AUS-Schalter 5 V DC-Eingang HDMI-Ausgang Eingänge
3
Betriebsanleitung
ACHTUNG! Verletzungsgefahr durch Stolpern!
Achten Sie auf sichere Kabelverlegung!
1. Prüfen Sie den Packungsinhalt auf Vollständigkeit.
2. Schließen Sie zuerst Ihre Quellgeräte mit S -Video- oder
Composite-A/V-Anschluss an die AVS 41 an. (gelb = Video,
rot = Audio rechts, weiß = Audio links)
3. Schließen Sie das HDMI -Kabel Ihres Ausgabegerätes an
den HDMI-Ausgang (OUTPUT) der AVS 41 an.
4. Verbinden Sie das originale Netzteil mit dem DC-Anschluss der
AVS 41 und dann mit einer Steckdose.
6 Installation und Bedienung:
Die Betriebsanzeige leuchtet nach Anschluss. Das Gerät ist jetzt in
Betrieb.
1. Das Gerät wird durch den An- und Abschluss des Netzteils in
oder außer Betrieb genommen.
2. Wählen Sie mit dem SELECT-Schalter den gewünschten
Eingang aus (S-Video oder Cinch).
Trennen Sie das Gerät bei Nichtgebrauch vom Netz.
7 Wartung, Pege, Lagerung und Transport:
ACHTUNG! Kurzschlussgefahr!
Überbrücken Sie keine Kontakte!
Stecken Sie keine Gegenstände in Lüftungsschlitze!
ACHTUNG! Verletzungsgefahr durch Stolpern!
Achten Sie auf sichere Kabelverlegung!
• Das Produkt ist wartungsfrei.
• Trennen Sie das Produkt bei Nichtgebrauch vom Stromnetz.
• Reinigen Sie es nur mit einem trockenen Leinentuch. Gehen Sie
beim Reinigen vorsichtig vor, um Kratzer zu vermeiden. Bei
starken Verschmutzungen kann das Reinigungstuch leicht mit
Wasser angefeuchtet werden. Achten Sie dabei auf stromführe-
de Leitungen. Setzen Sie keine Reinigungsmittel oder
Chemikalien ein, da dies das Material angreifen kann. Es darf
keine Feuchtigkeit in das Produktinnere gelangen.
• Vermeiden Sie Stellen mit hohen Temperaturen und Feuchti keit, bzw. Stellen, die nass werden können, auch bei War tung,
Pege, Lagerung und Transport.
• Lagern Sie Ihr Produkt bei längerem Nichtgebrauch für Kinder
unzugänglich und in trockener und staubgeschützter Umgebung.
• Heben Sie die Originalverpackung für den Transport auf, um
4
Schäden zu vermeiden.
8 Problembehebung:
• Achten Sie immer auf festen Sitz aller Anschlüsse.
• Der Konverter kann nur in eine Richtung ver wendet werden:
S-Video oder Cinch > HDMI
• Für weitere Fragen, konsultieren Sie Ihren Händler.
9 Technische Daten:
Technologie Upscaling
Betriebsspannung 5 V DC
Eingangssignal S-Video
Cinch ( Video, Audio R+L)
Ausgangssignal HDMI (19- Pol)
Maße 155 x 70 x 23 mm
Gewicht 255 g
Auösung max. 720 p
10 Gewährleistung und Haftung:
• Der Hersteller gewährt auf ein neues Produkt 2 Jahre
gesetzliche Gewährleistung und Garantie.
• Da der Hersteller keinen Einuss auf die Installation des
Produktes hat, deckt die Gewährleistung und die Garantie nur
das Produkt selbst ab.
• Falls ein Fehler oder Defekt an Ihrem Gerät festgestellt werden
sollte, wenden Sie sich bitte an Ihren Fachhändler und zeigen
Sie ggf. Ihre Quittung oder Rechnung als Kaufnachweis vor.
Ihr Händler wird den Fehler entweder vor Ort beheben, oder das
Produkt an den Hersteller weiterleiten. Sie erleichtern unseren
Technikern Ihre Arbeit sehr, wenn Sie eventuelle Fehler
ausführlich beschreiben – nur dann haben Sie Gewähr, dass
auch selten auftretende Fehler mit Sicherheit gefunden und
beseitigt werden!
• Der Hersteller haftet nicht für Personen- oder Sachschäden, die
durch unsachgemäße Installation, Bedienung oder Wartung, die
nicht in dieser Anleitung beschrieben sind, entstanden sind.
• Ändern und Modizieren Sie das Produkt und dessen Zubehör
nicht.
• Ein anderer als in dieser Betriebsanleitung beschriebener
Einsatz unzulässig und führt zu Gewährleistungsverlust,
Garantieverlust und Haf tungsausschluss.
• Druckfehler und Änderungen an Gerät, Verpackung oder
Anleitung behalten wir uns vor.
11 Entsorgungshinweise:
Elektrische und elektronische Geräte dür fen nach der
europäischen WEEE Richtlinie nicht mit dem Hausmüll
entsorgt werden. Deren Bestandteile müssen getrennt
der Wieder verwertung oder Entsorgung zugeführ t
5
Betriebsanleitung
werden, weil giftige und gefährliche Bestandteile bei unsachgemä-
ßer Entsorgung die Umwelt nachhaltig schädigen können.
Sie sind als Verbraucher nach dem Elektrogesetz (ElektroG)
verpichtet, elektrische und elektronische Geräte am Ende ihrer
Lebensdauer an den Hersteller, die Verkaufsstelle oder an dafür
eingerichtete, öf fentliche Sammelstellen kostenlos zurückzugeben.
Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf
dem Produkt, der Betriebsanleitung oder/und der Verpackung weist
auf diese Bestimmungen hin. Mit dieser Art der Stoff trennung,
Verwertung und Entsorgung von Altgeräten leisten Sie einen
wichtigen Beitrag zum Schutz unserer Umwelt.
WEEE Richtlinie: 2002/96/EG
WEEE Nr.: 82898622
12 CE-Konformitätserklärung:
Dieses Produkt ist mit der nach den Richtlinien
2004/108/EG und 2006/95/EG vorgeschriebenen
Kennzeichnung versehen: Mit dem CE Zeichen erklärt
Goobay
Produkt die grundlegenden Anforderungen und Richtlinien der
europäischen Bestimmungen erfüllt. Diese können online auf
www.wentronic.com angefordert werden. Alle Handelsmarken und
registrierten Marken sind das Eigentum ihrer jeweiligen Inhaber.
®
, eine registrierte Marke der Wentronic GmbH, dass das
6
7
User‘s Manual
AVS 41
Content: Page:
1 Safety Instructions 8
2 Description and Function 9
3 Intended Use 9
4 Scope of Delivery 9
5 Construction and Connecting 9
6 Installing and Operating 10
7 Maintenance, Care, Storage and Transport 10
8 Troubleshooting 10
9 Specications 11
10 Warranty and Liability 11
11 Disposal Instructions 11
12 CE Declaration 12
1 Safety Instructions:
ATTENTION! Only skilled electricians may assemble
and disassemble the housing of the product.
ATTENTION! Read the user`s manual completely and
carefully. It is part of the product and includes important
information for proper installation and use. Keep this user‘s
manual for clarication and only pass it on together wi th the
product.
ATTENTION! Risk of short-circuit!
Never bridge contacts!
Do not put things into ventilation slots or ports!
ATTENTION! Risk of injury by stumbling!
Attend to safe cable installation!
• Your product is not a toy and is not meant for children, because it
contains small parts which can be swallowed and can injure
when used inappropriately!
• Install the system and devices attached to it in a way that
persons cannot be injured, or objects not be damaged for
example by dropping or stumbling.
• Care for packing materials, because children may cut
themselves on them while playing. Furthermore, there is a risk of
swallowing and inhaling of incidentals and insulating material.
• Avoid places with high temperatures, humidity, or places which
might come into contact with water.
• Do not modify and alter the product and any accessories! Make
sure you also read the Chapter “ Warranty and Liability”. Do not
8
use any damaged parts.
Power Video S-Video
DC/ 5V
Video
Output
Selec t
R
L
F
S-Vi deo
• Do not insert things like parts of metal and not tting cables into
the ventilation slots or ports. There is a risk of electric shock and
shor t circuit!
• During transport, obser ve the details listed in the Chapter
“Specications”, and implement measures suitable for transport,
e.g. use the original packing.
• For questions, defects, mechanical damages, malfunctions and
other functional problems, which cannot be resolved by this
guide, contact your dealer for repairing or replacement, as
described in Chapter “Warranty and Liability”.
2 Description and Function:
AVS 41 converts video composite or S-VHS + stereo audio signals
to a 720p HDMI signal. The video input is freely selectable. It
converts audio - and video signals and synchronizes them
automatically. DVI signals are supported by using an adaptor and
the AVS 41 supports automatic detecting of NTSC 3.58/PAL signals.
3 Intended Use:
We do not permit using the device in other ways like
described in chapter Description and Function. Use the
product only in dry interior rooms. Not attending to these
regulations and safety instructions might cause fatal accidents,
injuries, and damages to persons and property.
4 Scope of Delivery:
1 pc. HDMI converter
1 pc. power supply unit 5 V DC
1 pc. user‘s manual
5 Construction and Connecting:
Power LED Input channels Input selecting switch
ON/OFF switch 5 V DC HDMI output Inputs
9
User‘s Manual
1. Check the scope of delivery for being complete.
2. First connect your source devices to the S-video or
composite RCA connection of the AVS 41. (yellow = video,
red = audio right, white = audio left)
3. Connect the HDMI cable of your output device to the HDMI
output (OUTPUT) of the AVS 41.
4. Connect the original power supply unit to the DC socket of the
AVS 41 and then the mains plug to a mains socket.
6 Installing and Operating:
The Power LED shines after connecting and the AVS 41 is working.
1. Set the device into operation by plugging the power supply unit
to a mains socket. To switch it off, unplug it from mains.
2. Select the preferred input signal with the SELECT button
(S-Video or RCA).
Unplug the device from mains when not in use.
7 Maintenance, Care, Storage and Transport:
ATTENTION! Risk of injury by stumbling!
Attend to safe cable installation!
10
ATTENTION! Risk of short-circuit!
Never bridge contacts!
Do not put things into ventilation slots or ports!
• The device is maintenance-free.
• Always disconnect the product from the device and unplug the
mains plug, when not in use!
• Use a dry linen cloth to clean your product. Be careful to avoid
scratches. Use a slightly moist cloth for heavy stains. Look out
for live cables! Do not use any cleaning supplies. This can cause
burns to the materials. Avoid liquid entry to the device.
• Avoid places with high temperatures, humidity, or places which
can become wet, also during maintenance, care, storage, and
transport.
• Keep the product away from children and store it at dry and
dust-proof places!
• Keep the original packing for transpor t and to avoid damages.
8 Troubleshooting:
• Always mind closed tting of all connections.
• The converter only works directional: S-video or RCA > HDMI.
• Consult your dealer for further questions.
9 Specications:
Technology Upscaling
Operating voltage 5 V DC
Input signals S-Video
RCA (video, audio R+L)
Output signal HDMI (19-Pol)
Dimensions 155 x 70 x 23 mm
Weight 255 g
Resolution max. 720 p
10 Warranty and Liability:
• The producer grants a 2 years warranty to a new device.
• As the manufacturer has no inuence on installation, warranty
only applies to the product itself.
• If any fault or damage is detected on your device, please contact
your dealer and provide your sales slip or invoice as evidence of
the purchase, if necessary. Your dealer will repair the fault either
on site, or send the device to the manufacturer. You make the
work of our technicians considerably easier, describing possible
faults in detail – only then you can be assured that faults,
occurring only rarely, will be found and repaired with certainty!
• The manufacturer is not liable for damages to persons or
property caused by improper installation, operation or mainte-
nance, not described in this manual.
• Do not alter or modify the product or its accessories.
• Any use other than described in this user`s manual is not
permitted and causes loss of warranty, loss of guarantee, and
non-liability.
• We reserve our right for misprints and changes of the device,
packing, or user`s manual.
11 Disposal Instructions:
According to the European WEEE directive, electrical
and electronic equipment must not be disposed with
consumers waste. Its components must be recycled or
disposed apart from each other. Otherwise contaminative
and hazardous substances can pollute our environment.
You as a consumer are committed by law to dispose electrical and
electronic devices to the producer, the dealer, or public collecting
points at the end of the devices lifetime for free. Par ticulars are
regulated in national right. The symbol on the product, in the user`s
manual, or at the packaging alludes to these terms. With this kind of
waste separation, application, and waste disposal of used devices
you achieve an important share to environmental protection.
WEEE Directive: 2002/96/EC
WEEE No: 82898622
11
User‘s Manual
12 CE Declaration:
This device corresponds to EU directives 2004/108/EC
and 2006/95/EC: With the CE sign Goobay
trademark of the Wentronic GmbH ensures, that the
product is conformed to the basic standards and directives. These
standards can be requested online on www.wentronic.com. All
trademarks and registered brands are the property of their
respective owners.
®
, a registered
12
13
Revision Date 2010-11-25
Version 1
Goobay® is a registered
trademark of Wentronic GmbH
in Germany and/or other countries.
Wentronic GmbH
Pillmannstraße 12
38112 Braunschweig, Germany
Designed and Developed
in Germany.
Assembled in China
Loading...
