GOOBAY 60195, 60194 Instructions

60194, 60195

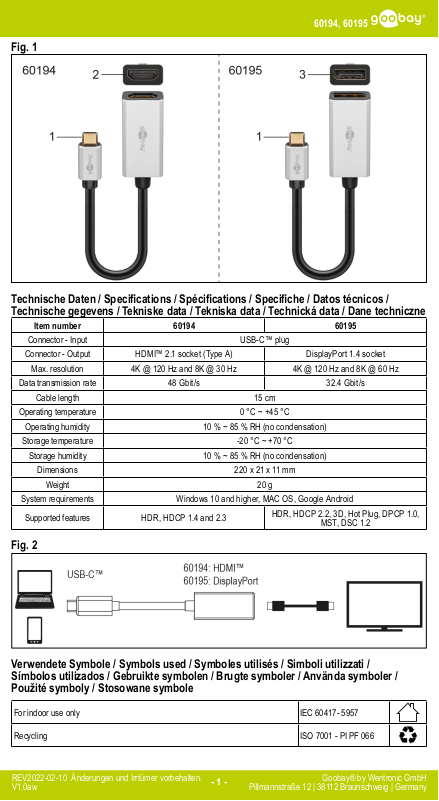

Fig. 1

Technische Daten / Specications / Spécications / Speciche / Datos técnicos /
Technische gegevens / Tekniske data / Tekniska data / Technická data / Dane techniczne

Item number 60194 60195

Connector - Input USB-C™ plug

Connector - Output HDMI™ 2.1 socket (Type A) DisplayPort 1.4 socket

Max. resolution 4K @ 120 Hz and 8K @ 30 Hz 4K @ 120 Hz and 8K @ 60 Hz

Data transmission rate 48 Gbit/s 32.4 Gbit/s

Cable length 15 cm

Operating temperature 0 °C ~ +45 °C

Operating humidity 10 % ~ 85 % RH (no condensation)

Storage temperature -20 °C ~ +70 °C

Storage humidity 10 % ~ 85 % RH (no condensation)

Dimensions 220 x 21 x 11 mm

Weight 20 g

System requirements Windows 10 and higher, MAC OS, Google Android

Supported features HDR, HDCP 1.4 and 2.3

HDR, HDCP 2.2, 3D, Hot Plug, DPCP 1.0,

MST, DSC 1.2

Fig. 2

Verwendete Symbole / Symbols used / Symboles utilisés / Simboli utilizzati /
Símbolos utilizados / Gebruikte symbolen / Brugte symboler / Använda symboler /
Použité symboly / Stosowane symbole

For indoor use only IEC 60417- 5957

Recycling ISO 7001 - PI PF 066

REV2022-02-10
V1.0aw

Änderungen und Irrtümer vorbehalten.

- 1 -

Pillmannstraße 12 | 38112 Braunschweig | Germany

Goobay® by Wentronic GmbH

DE
EN

1 Sicherheitshinweise

Die Betriebsanleitung ist Bestandteil des Produktes und
enthält wichtige Hinweise zum korrekten Gebrauch.

Die Betriebsanleitung muss bei Unsicherheiten und Weiter­gabe des Produktes verfügbar sein.

Ein defektes Gerät darf nicht in Betrieb genommen werden,
sondern muss gegen unbeabsichtigte Weiterbenutzung ge­sichert werden.

Nicht für Kinder geeignet. Das Produkt ist kein Spielzeug!

Stolpergefahr

Kabel können übersehen werden.

Hitzestau

Adapter USB-C™
USB-C™ Adapter

• Lesen Sie die Betriebsanleitung vollständig und sorgfäl­tig vor Gebrauch.

• Bewahren Sie die Betriebsanleitung auf.

• Öffnen Sie niemals das Gehäuse.

• Modizieren Sie Produkt und Zubehör nicht.

• Schließen Sie Anschlüsse und Schaltkreise nicht kurz.

• Benutzen Sie Produkt, Produktteile und Zubehör nur in

einwandfreiem Zustand.

• Vermeiden Sie extreme Belastungen wie Hitze und Käl­te, Nässe und direkte Sonneneinstrahlung, Mikrowellen
sowie Vibrationen und mechanischen Druck.

• Wenden Sie sich bei Fragen, Defekten, mechanischen

Beschädigungen, Störungen und anderen nicht durch

die Begleitdokumentation behebbaren Problemen, an
Händler oder Hersteller.

• Sichern Sie Verpackung, Kleinteile und Dämmmaterial
gegen unbeabsichtigte Benutzung.

• Verlegen Sie Kabel sicher.

• Installieren Sie das Produkt so, dass keine Personen
oder Sachen z. B. durch Herabstürzen, Stolpern o. ä.

verletzt oder beschädigt werden können.

• Decken Sie das Produkt nicht ab.

• Halten Sie um das gesamte System ausreichend Frei­raum, um eine gute Belüftung aller Geräte zu gewähr­leisten und Beschädigungen zu vermeiden.

2 Beschreibung und Funktion

2.1 Produkt

Das Produkt ist ein Adapter zum Spiegeln von Daten sowie
Audio- und Videosignalen von einem USB-C™-Gerät auf
ein HDMI™-Gerät (60194) bzw. DisplayPort-Gerät (60195).

2.2 Lieferumfang

60194: Adapter USB-C™ auf HDMI™, Betriebsanleitung
60195: Adapter USB-C™ auf DisplayPort, Betriebsanlei-

tung

2.3 Bedienelemente und Produktteile

Siehe Fig. 1.

1 USB-C™-Stecker
2 HDMI™-Buchse

3 Bestimmungsgemäßer Gebrauch

Eine andere als in Kapitel „Beschreibung und
Funktion“ bzw. in den „Sicherheitshinweisen“ be-

schriebene Verwendung ist nicht gestattet. Dieses
Produkt darf nur in trockenen Innenräumen benutzt wer­den. Das Nichtbeachten und Nichteinhalten dieser Bestim­mungen und der Sicherheitshinweise kann zu schweren
Unfällen, Personen- und Sachschäden führen.

4 Vorbereitung

1. Kontrollieren Sie den Lieferumfang auf Vollständigkeit
und Unversehrtheit.

2. Vergleichen Sie die technischen Daten aller zu verwen­denden Geräte und stellen Sie die Kompatibilität sicher.

REV2022-02-10
V1.0aw

Änderungen und Irrtümer vorbehalten. |
Subject to change without notice.

3 DisplayPort-Buchse

60194, 60195

5 Anschluss und Bedienung

Siehe Fig. 2.

1. Schließen Sie ein Gerät mit USB-C™-Anschluss (z. B.
Laptop, Tablet, Handy etc.) an den USB-C™-Stecker
des Adapters an.

Das angeschlossene Gerät muss die Übertragung von
Daten sowie Audio- und Videosignalen unterstützen.

2. Verbinden Sie ein Ausgabegerät (z. B. Fernseher) mit
der HDMI™- bzw. DisplayPort-Buchse des Adapters.
Nutzen Sie dafür ein geeignetes Anschlusskabel.

Anschlusskabel sind nicht im Lieferumfang enthalten.

3. Trennen Sie alle Verbindungen nach Gebrauch.

6 Wartung, Pege, Lagerung und

Transport

Das Produkt ist wartungsfrei.

ACHTUNG! Sachschäden

• Verwenden Sie zum Reinigen nur ein trockenes und
weiches Tuch.

• Verwenden Sie keine Reinigungsmittel und Chemika­lien.

• Lagern Sie das Produkt bei längerem Nichtgebrauch
für Kinder unzugänglich und in trockener und staubge­schützter Umgebung.

• Lagern Sie das Produkt kühl und trocken.

• Heben Sie die Originalverpackung für den Trans­port auf.

7 Entsorgungshinweise

7.1 Produkt

Elektrische und elektronische Geräte dürfen nach
der europäischen WEEE Richtlinie nicht mit dem
Hausmüll entsorgt werden. Deren Bestandteile

müssen getrennt der Wiederverwertung oder Ent­sorgung zugeführt werden, weil giftige und gefährliche Be­standteile bei unsachgemäßer Entsorgung die Gesundheit

und Umwelt nachhaltig schädigen können.

Sie sind als Verbraucher nach dem Elektrogesetz (Elek-

troG) verpichtet, elektrische und elektronische Geräte am

Ende ihrer Lebensdauer an den Hersteller, die Verkaufs­stelle oder an dafür eingerichtete, öffentliche Sammelstel­len kostenlos zurückzugeben. Einzelheiten dazu regelt das
jeweilige Landesrecht. Das Symbol auf dem Produkt, der
Betriebsanleitung und/oder der Verpackung weist auf die­se Bestimmungen hin. Mit dieser Art der Stofftrennung, Ver­wertung und Entsorgung von Altgeräten leisten Sie einen
wichtigen Beitrag zum Schutz unserer Umwelt.
WEEE Nr.: 82898622

7.2 Verpackung

Verpackungen können kostenlos in den entspre­chenden Sammelstellen entsorgt werden - Papier in

der Papiertonne, Kunststoffe im gelben Sack und
Glas im Altglas-Container.
DE4535302615620

8 EU-Konformitätserklärung

und Richtlinien der europäischen Bestimmungen erfüllt.

1 Safety instructions

The user manual is part of the product and contains import­ant information for correct use.

The user manual must be available for uncertainties and
passing the product.

- 2 -

Mit dem CE-Zeichen erklärt Goobay®, eine re­gistrierte Marke der Wentronic GmbH, dass
das Produkt die grundlegenden Anforderungen

• Read the user manual completely and carefully befo­re use.

• Keep this user manual.

• Do not open the housing.

• Do not modify product and accessories.

Pillmannstraße 12 | 38112 Braunschweig | Germany

Goobay® by Wentronic GmbH

EN
FR

A defective device may not be put into operation, but must
be protected against further use.

Not meant for children. The product is not a toy!

Tripping hazard

Cables can be overlooked.

Heat accumulation

USB-C™ Adapter
Adaptateur USB-C™

• Do not short-circuit connectors and circuits.

• Use product, product parts and accessories only in per­fect condition.

• Avoid stresses such as heat and cold, moisture and di­rect sunlight, microwaves, vibrations and mechanical
pressure.

• In case of questions, defects, mechanical damage, trou­ble and other problems, non-recoverable by the docu­mentation, contact your dealer or producer.

• Secure packaging, small parts and insulation against
accidental use.

• Route the cable safely.

• Install the product and devices attached to it in a way
that persons cannot be injured, or objects cannot be da­maged for example by dropping or stumbling.

• Do not cover the product.

• Keep enough space around all devices for a good vent­lation and free motion and to avoid damages.

2 Description and function

2.1 Product

The product is an adapter for mirroring data, audio and vi­deo signals from a USB-C™ device to an HDMI™ device
(60194) or DisplayPort device (60195).

2.2 Scope of delivery

60194: USB-C™ to HDMI™ Adapter, User Manual
60195: USB-C™ to DisplayPort Adapter, User Manual

2.3 Operating elements and product parts

See Fig. 1.

1 USB-C™ plug
2 HDMI™ socket

3 Intended use

We do not permit using the device in other ways
like described in chapter „Description and Functi-

on“ or in the „Safety Instructions“. Use the product
only in dry interior rooms. Not attending to these regulati­ons and safety instructions might cause fatal accidents, in­juries, and damages to persons and property.

4 Preparation

1. Check the scope of delivery for completeness and in­tegrity.

2. Compare the specications of all used devices and en-
sure compatibility.

5 Connection and operation

See Fig. 2.

1. Connect a device with a USB-C™ port (e.g. laptop, ta­blet, mobile phone, etc.) to the USB-C™ plug of the ad­apter.

The connected device must support the transfer of data,
audio and video signals.

2. Connect an output device (e.g. TV) to the HDMI™ or
DisplayPort socket of the adapter. Use a suitable con­nection cable.

Connection cables are not included in the scope of de­livery.

3. Disconnect all devices after use.

3 DisplayPort socket

6 Maintenance, Care, Storage and

Transportation

The product is maintenance-free.

NOTICE! Material damage

• Only use a dry and soft cloth for cleaning.

• Do not use detergents or chemicals.

REV2022-02-10
V1.0aw

Subject to change without notice. |

Sous réserve de modications.

60194, 60195

• Store the product out the reach of children and in a dry
and dust-protected ambience when not in use.

• Store cool and dry.

• Keep and use the original packaging for transport.

7 Disposal instructions

7.1 Product

According to the European WEEE directive, electri­cal and electronic equipment must not be disposed
with consumers waste. Its components must be re-

cycled or disposed apart from each other. Otherwi­se contaminative and hazardous substances can damage
the health and pollute the environment.
As a consumer, you are committed by law to dispose elect­rical and electronic devices to the producer, the dealer, or
public collecting points at the end of the devices lifetime for
free. Particulars are regulated in national right. The symbol
on the product, in the user manual, or at the packaging all­udes to these terms. With this kind of waste separation, ap­plication, and waste disposal of used devices you achieve
an important share to environmental protection.
WEEE No: 82898622

7.2 Packaging

Packaging can be disposed of free of charge at the
suitable collection points – paper belongs in paper

bins, plastics belong in yellow sacks and glass be­longs in used glass bins.
DE4535302615620

8 EU Declaration of conformity

standards and directives.

1 Consignes de sécurité

Le mode d‘emploi fait partie intégrante du produit et com­prend d‘importantes informations pour une bonne installati­on et une bonne utilisation.

Le mode d‘emploi doit être disponible à des incertitudes et
transfert du produit.

Un appareil défectueux ne doit pas être mis en service,
mais doit être protégé contre toute utilisation involontaire.

Non destiné à des enfants. Le produit n‘est pas un jouet !

Risque de trébucher

Les câbles ne sont pas forcément visibles.

Accumulation de chaleur

- 3 -

With the CE sign Goobay®, a registered trade­mark of the Wentronic GmbH ensures, that the
product is conformed to the basic European

• Lisez le mode d‘emploi attentivement et complètement
avant de l‘utiliser.

• Conservez soigneusement ce mode d‘emploi.

• Ne pas ouvrir le boîtier.

• Ne modiez pas le produit et les accessoires.

• Pas court-circuiter des connexions et circuits.

• Utilisez le produit, pièces et accessoires des produits
uniquement en parfait état.

• Éviter des conditions extrêmes, telles que la chaleur ex­trême et froid, l‘humidité et de la lumière directe du so­leil, ainsi que microondes, des vibrations et de la pres­sion mécanique.

• En cas de questions, les défauts, les dommages méca­niques, des ingérences et d‘autres problèmes, non ré­cupérables par la documentation, contactez votre re­vendeur ou le producteur.

• Sécuriser l‘emballage, petites pièces et l‘isolation contre
l‘utilisation accidentelle.

• Pose de câbles en toute sécurité.

• Installez le produit de sorte à ce qu’aucune personne ou
aucun objet ne puisse être blessé/endommagé en chu­tant, trébuchant, etc.

• Ne couvrez pas le produit.

• Laissez toujours sufsamment d‘espace qu‘autour du

système an de garantir une ventilation appropriée et

Pillmannstraße 12 | 38112 Braunschweig | Germany

Goobay® by Wentronic GmbH

FR
IT

Adaptateur USB-C™
Adattatore USB-C™

de l‘espace entre les appareils pour ne pas risquer de
les dommager.

2 Description et fonction

2.1 Produit

Ce produit est un adaptateur permettant de mettre en miro­ir les signaux de données, audio et vidéo d‘un périphérique
USB-C™ vers un périphérique HDMI™ (60194) ou Display­Port (60195).

2.2 Contenu de la livraison

60194: Adaptateur USB-C™ vers HDMI™, Mode d‘emploi
60195: Adaptateur USB-C™ vers DisplayPort,

Mode d‘emploi

2.3 Eléments de commande e piéces

Voir la Fig. 1.

1 Fiche USB-C™
2 Prise HDMI™

3 Utilisation prévue

Nous n’autorisons pas l’utilisation du dispositif
d’une façon différente de celle décrite au chapitre

„Description et Fonctions“ et „Consignes de sécu­rité“. Utilisez le produit uniquement dans des espaces intér­ieurs secs. Ne pas respecter ces instructions de sécurité et
points de règlement est susceptible de provoquer des acci­dents mortels, blessures et dommages à la personne et à
ses biens.

4 Préparation

1. Vériez le contenu de livraison pour l‘exhaustivité et l‘in-
tégrité.

2. Comparez les caractéristiques de tous les équipements
à utiliser et pour assurer la compatibilité.

5 Connexion et fonctionnement

Voir la Fig. 2.

1. Connectez un appareil doté d‘un port USB-C™ (par
exemple, un ordinateur portable, une tablette, un télé-

phone mobile, etc.) à la che USB-C™ de l‘adaptateur.

Le dispositif connecté doit prendre en charge le transfert
de données, de signaux audio et vidéo.

2. Connectez un périphérique de sortie (par exemple, un
téléviseur) à la prise HDMI™ ou DisplayPort de l‘adap­tateur. Utilisez un câble de connexion adapté.

Les câbles de connexion ne sont pas inclus dans la liv­raison.

3. Déconnectez tous les appareils après utilisation.

3 Prise DisplayPort

6 Maintenance, Entretien, Stockage et

Transport

Le produit est sans entretien.

AVERTISSEMENT! Dommages matériels

• Utilisez uniquement un chiffon doux et sec pour le net­toyage.

• Ne pas utiliser de détergents et de produits chimiques.

• Conserver le produit hors de la portée des enfants et
dans une ambiance sèche et protégé de la poussière
lorsqu‘il ne est pas en cours d‘utilisation.

• Endroit frais et sec.

• Conserver et utiliser l‘emballage d‘origine pour le trans­port.

7 Instructions pour l’élimination

7.1 Produit

Selon la directive européenne DEEE, la mise au re­but des appareils électriques et électroniques avec
les déchets domestiques est strictement interdite.

Leurs composants doivent être recyclés ou élimi­nés de façon séparée. Les composants toxiques et dange­reux peuvent causer des dommages durables à la santé et
à l‘environnement s‘ils ne sont pas éliminés correctement.
Vous, en tant que consommateur, êtes commis par la loi à

REV2022-02-10
V1.0aw

Sous réserve de modications. |
Con riserva di modiche.

60194, 60195

la mise au rebut des appareils électriques et électroniques
auprès du fabricant, du distributeur, ou des points publics

de collecte à la n de la durée de vie des dispositifs, et ce

de façon gratuite. Les détails sont réglementés dans le dro­it national. Le symbole sur le produit, dans le manuel d‘utili­sation, ou sur l‘emballage fait référence à ces termes. Avec
ce genre de séparation des déchets, d‘application et d‘éli­mination des déchets d‘appareils usagés, vous réalisez une
part importante de la protection de l‘environnement.
No DEEE : 82898622

7.2 Emballages

Les emballages peuvent être mis au rebut gratuite­ment dans les lieux de collecte adaptés - le papier

dans le conteneur à papier, les matériaux plastiques
dans le conteneur à plastique et le verre dans le conteneur
à verre.
DE4535302615620

8 Déclaration UE de conformité

ons et directives de base de la réglementation européenne.

1 Istruzioni per la sicurezza

Le instruzioni per l‘uso è parte integrante del prodotto e
contiene importanti informazioni per un uso corretto.

Le istruzioni per l‘uso essere disponibile per le incertezze e
trasferimento del prodotto.

Un apparecchio difettoso non può essere messo in funzio­ne, ma deve essere protetto da un ulteriore utilizzo.

Non è pensato per i bambini. Il prodotto non è un giocat­tolo!

Pericolo di inciampare

I cavi possono costituire un ostacolo non visibile.

Accumulo di calore

En utilisant le marquage CE, Goobay®, nom
commercial déposé de Wentronic GmbH, dé­clare que l‘appareil est conforme aux conditi-

• Leggere attentamente e completamente le istruzioni pri­ma dell‘uso.

• Conservare questo istruzioni per l‘uso.

• Non aprire la custodia.

• Non modicare prodotti e accessori.

• Non corto do collegamenti e circuiti.

• Utilizzare il prodotto, le parti del prodotto e gli accessori
solo in perfette condizioni.

• Evitare condizioni estreme, calore estremo e ispezio­nata la freddezza, umidità e luce diretta del sole, così
come forni a microonde, vibrazioni e pressione mec­canica.

• In caso di domande, difetti, danni meccanici, interferen­ze e altri problemi, non recuperabili per la documenta­zione, rivolgersi al rivenditore o produttore.

• Assicurare l‘imballaggio, le piccole parti e il materiale
isolante contro l‘uso accidentale.

• Posare i cavi in modo sicuro.

• Montare il prodotto accertandosi che non arrechi danni
a cose o lesioni a persone, ad es. evitando i rischi con­nessi a caduta, inciampo e simili.

• Non coprire il prodotto.

• Accertarsi che intorno a tutto il sistema vi sia spazio a

sufcienza per garantire una buona aerazione di tutti i

dispositivi ed evitare danni.

2 Descrizione e funzione

2.1 Prodotto

Il prodotto è un adattatore per il mirroring di dati, segna­li audio e video da un dispositivo USB-C™ a un dispositivo
HDMI™ (60194) o DisplayPort (60195).

- 4 -

Pillmannstraße 12 | 38112 Braunschweig | Germany

Goobay® by Wentronic GmbH

IT
ES

2.2 Contenuto della confezione

60194: Adattatore da USB-C™ a HDMI™, Istruzioni per

l‘uso
60195: Adattatore da USB-C™ a DisplayPort, Istruzio­ni per l‘uso

2.3 Elementi di comando e parti di prodotto

Vedi Fig. 1.

1 Spina USB-C™
2 Presa HDMI™

3 Uso previsto

il prodotto solamente in ambienti interni asciutti. La manca­ta osservanza di queste regole e delle istruzioni per la sicu­rezza può provocare incidenti fatali, lesioni e danni a perso­ne e proprietà.

4 Preparazione

5 Collegamento e funzionamento

Vedi Fig. 2.

Adattatore USB-C™
Adaptador USB-C™

3 Presa DisplayPort

Non è consentito l’uso del dispositivo in modo di­verso da quello descritto nel capitolo „Descrizione
e Funzione“ o „Istruzioni per la sicurezza“. Usare

1. Controllare fornitura sia completa e garantire l‘integrità.

2. Confrontare le speciche di tutti i dispositivi utilizzati per
garantire la compatibilità.

1. Collegare un dispositivo con una porta USB-C™ (ad
esempio, laptop, tablet, telefono cellulare, ecc.) alla spi­na USB-C™ dell‘adattatore.

Il dispositivo collegato deve supportare il trasferimento di
dati, segnali audio e video.

2. Collegare un dispositivo di uscita (ad esempio un tele­visore) alla presa HDMI™ o DisplayPort dell‘adattatore.
Usa un cavo di connessione adatto.

I cavi di collegamento non sono inclusi nella fornitura.

3. Scollegare tutti i dispositivi dopo l‘uso.

6 Manutenzione, cura, conservazione

e trasporto

Il prodotto è esente da manutenzione.

AVVERTENZA! Danni materiali

• Utilizzare un panno asciutto e morbido solo per la pu­lizia.

• Non utilizzare detergenti e prodotti chimici.

• Conservare il prodotto fuori dalla portata dei bambini e
in un ambiente asciutto e protetto dalla polvere quan­do non in uso.

• Conservare fresco e asciutto.

• Conservare e utilizzare l‘imballaggio originale per il tra­sporto.

7 Note per lo smaltimento

7.1 Prodotto

In conformità alla Direttiva Europea WEEE, le at­trezzature elettriche ed elettroniche non devono es-

sere smaltite insieme ai riuti urbani. I componenti

devono essere riciclati o smaltiti separatamente.
Componenti tossici e pericolosi possono causare danni
permanenti alla salute e all‘ambiente se smaltiti in modo in­adeguato.
Il consumatore è obbligato per legge a portare le attrezza­ture elettriche ed elettroniche presso punti di raccolta pub­blici oppure presso il rivenditore o il produttore al termine
della loro durata utile. Devono anche essere osservate tutte
le leggi e le normative locali. Il simbolo apposto sul prodot­to, nel manuale o sulla confezione richiama l’attenzione su
questi termini. Con questo tipo di raccolta differenziata e
smaltimento dei prodotti usati si contribuisce in modo sos­tanziale alla protezione dell’ambiente.
WEEE No: 82898622

60194, 60195

7.2 Imballaggi

Gli imballaggi possono essere smaltiti gratuitamente
negli appositi punti di raccolta: la carta nella campa­na, la plastica nel sacco giallo e il vetro nel conteni-

tore per riuti in vetro.

DE4535302615620

8 Dichiarazione di conformità UE

alle linee guida delle normative Europee.

1 Instrucciones de seguridad

Las instrucciones de uso son parte del producto y contie­nen información importante para el uso correcto.

Las instrucciones de uso deben estar disponibles en caso
de incertidumbre y transmisión del producto.

Un dispositivo defectuoso no puede ponerse en funciona­miento, pero debe ser protegido contra su uso posterior.

No adecuado para niños. ¡Este producto no es un juguete!

Riesgo de tropiezo

Es posible que los cables se pasen por alto.

Acumulación de calor

Usando il marchio CE, Goobay®, un marchio
registrato della Wentronic GmbH, dichiarache il
dispositivo è conforme ai requisiti di base ed

• Lea las instrucciones de uso completamente y cuidado­samente antes de usar.

• Guarde las instrucciones de uso.

• No abra la carcasa.

• No modique el producto y los accesorios.

• No cortocircuite las conexiones y los circuitos.

• Utilice el producto, las piezas del producto y los acceso­rios solo si están en perfecto estado.

• Evite exponer el dispositivo a cargas extremas, como
calor y frío, humedad y la radiación directa del sol, así
como a vibraciones y presión mecánica.

• En caso de defectos, daños mecánicos, averías y otros
problemas que no se puedan resolver con la documen­tación incluida, póngase en contacto con el vendedor o
el fabricante.

• Proteja el embalaje, las piezas pequeñas y el material
aislante contra un uso accidental.

• Tender el cable de forma segura.

• Instale el producto de manera que no cause lesio­nes ni daños a personas o cosas, por ejemplo, al caer­se o tropezar.

• No cubra el producto.

• Mantenga el suciente espacio libre alrededor de todo
el sistema para garantizar una buena ventilación de to­dos los dispositivos y evitar daños.

2 Descripción y funcionamiento

2.1 Producto

El producto es un adaptador para reejar las señales de

datos, audio y vídeo de un dispositivo USB-C™ a un dispo­sitivo HDMI™ (60194) o DisplayPort (60195).

2.2 Volumen de suministro

60194: Adaptador de USB-C™ a HDMI™, Instrucciones

de uso
60195: Adaptador de USB-C™ a DisplayPort, Instruccio­nes de uso

2.3 Elementos de manejo y piezas del producto

Véase la Fig. 1.

1 Enchufe USB-C™
2 Toma HDMI™

3 Toma DisplayPort

REV2022-02-10
V1.0aw

Con riserva di modiche. |

Sujeto a cambios sin previo aviso.

- 5 -

Pillmannstraße 12 | 38112 Braunschweig | Germany

Goobay® by Wentronic GmbH

ES
NL

3 Uso conforme a lo previsto

se puede utilizar en interiores secos. La inobservancia y el
incumplimiento de estas normas e indicaciones de seguri­dad pueden derivar en accidentes graves, daños persona­les y materiales.

4 Preparación

5 Conexión y manejo

Véase la Fig. 2.

Adaptador USB-C™
USB-C™-adapter

No se permite un uso distinto al descrito en el ca­pítulo «Descripción y funcionamiento» o «Indica­ciones de seguridad». Este producto solamente

1. Compruebe que el volumen de suministro esté comple­to e íntegro.

2. Compare los datos técnicos de todos los dispositi­vos que se vayan a utilizar y asegúrese de su compa­tibilidad.

1. Conecte un dispositivo con un puerto USB-C™ (por
ejemplo, un ordenador portátil, una tableta, un teléfono
móvil, etc.) al enchufe USB-C™ del adaptador.

El dispositivo conectado debe admitir la transferencia de
datos, señales de audio y vídeo.

2. Conecte un dispositivo de salida (por ejemplo, un televi­sor) a la toma HDMI™ o DisplayPort del adaptador. Uti­lice un cable de conexión adecuado.

Los cables de conexión no están incluidos en el volumen
de suministro.

3. Desconecte todos los dispositivos después del uso.

6 Mantenimiento, conservación,

almacenamiento y transporte

El producto no necesita mantenimiento.

¡ATENCIÓN! Daños materiales

• Utilice solo un paño seco y suave para realizar la lim­pieza.

• No utilice productos de limpieza ni productos químicos..

• En caso de no utilizarse durante un tiempo prolongado,
almacene el producto lejos del alcance de los niños en
un lugar seco y resguardado del polvo.

• Almacénelo en un lugar fresco y seco.

• Conserve y utilice el embalaje original para el trans­porte.

7 Indicaciones para la eliminación

7.1 Producto

De acuerdo con la directiva RAEE europea, los dis­positivos eléctricos y electrónicos no se deben de­sechar junto con los residuos domésticos. Sus

componentes deben reciclarse o desecharse por
separado, ya que la eliminación de forma inadecuada de
los componentes tóxicos o peligrosos puede ocasionar per­juicios duraderos a la salud y al medio ambiente.
Según la ley alemana de dispositivos eléctricos (ElektroG),
como usuario está obligado a devolver los dispositivos
eléctricos y electrónicos al fabricante, al lugar de venta o a

un centro público de recogida al nal de su vida útil, de for­ma gratuita. Los detalles especícos se articulan mediante

la legislación del país. El símbolo en el producto, el manual
del operador y/o el embalaje señala estas normas. Con
esta forma de separación de sustancias, reciclaje y elimi­nación de dispositivos obsoletos contribuye de forma im­portante a la protección del medio ambiente.
RAEE n.º: 82898622

7.2 Embalajes

Los embalajes se pueden eliminar de forma gratuita
depositándolos en los correspondientes puntos de

recogida: el papel en el contenedor de papel, el
plástico en el contenedor amarillo y el vidrio en el contene­dor de vidrio usado.
DE4535302615620

60194, 60195

8 Declaración de conformidad CE

quisitos básicos de las regulaciones europeas.

1 Veiligheidsvoorschriften

Deze vormt een onderdeel van het product en bevat be­langrijke aanwijzingen voor het correcte gebruik.

De gebruiksaanwijzing moet beschikbaar zijn in geval van
onduidelijkheden en het doorgeven van het product.

Een defect apparaat mag niet in gebruik worden genomen,
maar moet tegen verder gebruik worden beschermd.

Niet geschikt voor kinderen. Dit product is geen speelgoed!

Struikelgevaar

Kabels kunnen over het hoofd worden gezien.

Warmteontwikkeling

Al utilizar la marca CE, Goobay®, una marca
registrada de Wentronic GmbH, declara que
este dispositivo cumple con las directivas y re-

• Lees de gebruiksaanwijzing voor gebruik volledig en
zorgvuldig door.

• Bewaar de gebruiksaanwijzing.

• De behuizing niet openen.

• Breng geen wijzigingen aan producten of accessoires
aan.

• Aansluitingen en schakelcircuits niet kortsluiten.

• Gebruik product, productonderdelen en accessoires al­leen in perfecte staat.

• Extreme belastingen, zoals warmte en koude, natheid
en directe zonnestraling, microgolven alsmede trillingen
en mechanische druk vermijden.

• Bij vragen, defecten, mechanische beschadigingen, sto­ringen of andere problemen die niet door de bijgevoeg­de documentatie kunnen worden verholpen, neemt u
contact op met uw dealer of fabrikant.

• Beveilig de verpakking, kleine onderdelen en isolatie­materi aal tegen onbedoeld gebruik.

• Kabel veilig leggen.

• Installeer het product zodanig dat personen of voorwer­pen niet kunnen worden verwond of beschadigd, bijv.
door vallen, struikelen en dergelijke.

• Niet afgedekt gebruiken.

• Zorg voor voldoende ruimte rondom het hele systeem
om een goede ventilatie van alle apparatuur te garande­ren en schade te voorkomen.

2 Beschrijving en werking

2.1 Product

Het product is een adapter voor het spiegelen van gege­vens, audio- en videosignalen van een USB-C™-apparaat
naar een HDMI™-apparaat (60194) of DisplayPort-appa­raat (60195).

2.2 Leveringsomvang

60194: USB-C™ naar HDMI™-adapter, Gebruiksaanwij-

zing
60195: USB-C™ naar DisplayPort-adapter, Gebruiksaan­wijzing

2.3 Bedieningselementen en onderdelen

Zie Fig. 1.

1 USB-C™-stekker
2 HDMI™-aansluiting

3 Gebruik conform de voorschriften

Een ander gebruik dan beschreven in het hoofds­tuk „Beschrijving en functie“ of in de „Veiligheid-

sinstructies“ is niet toegestaan. Dit product mag
alleen worden gebruikt in droge binnenruimten. Het niet in
acht nemen en niet opvolgen van deze instructies en veilig­heidsvoorschriften kan leiden tot ernstige ongevallen, licha­melijk letsel en materiële schade.

3 DisplayPort-aansluiting

REV2022-02-10
V1.0aw

Sujeto a cambios sin previo aviso. |
Wijzigingen voorbehouden.

- 6 -

Pillmannstraße 12 | 38112 Braunschweig | Germany

Goobay® by Wentronic GmbH

NL
DA

4 Voorbereiding

5 Aansluiting en bediening

Zie Fig. 2.

USB-C™-adapter
USB-C™-adapter

1. Controleer of de leveringsomvang volledig en onbe­schadigd is.

2. Vergelijk de technische gegevens van alle te gebrui­ken apparaten met elkaar en stel de onderlinge compa­tibiliteit zeker.

1. Sluit een apparaat met een USB-C™-poort (bijv. laptop,
tablet, mobiele telefoon, enz.) aan op de USB-C™-stek­ker van de adapter.

Het aangesloten apparaat moet de overdracht van gege­vens, audio- en videosignalen ondersteunen.

2. Sluit een uitvoerapparaat (bijv. tv) aan op de HDMI™- of
DisplayPort-aansluiting van de adapter. Gebruik een ge­schikte verbindingskabel.

Aansluitkabels zijn niet inbegrepen in de leveringsomvang.

3. Koppel alle apparaten na gebruik los.

6 Onderhoud, verzorging, opslag en

transport

Het product is onderhoudsvrij.

ATTENTIE! Materiële schade

• Gebruik alleen een droge en zachte doek om te rei­nigen.

• Gebruik geen reinigingsmiddel en chemische producten.

• Als het product langere tijd niet wordt gebruikt, bewaar
het dan in een droge en stofdichte omgeving en houd
het buiten het bereik van kinderen.

• Sla het product koel en droog op.

• Bewaar de originele verpakking voor het transport en
gebruik deze.

7 Aanwijzingen voor afvalverwijdering

7.1 Product

Elektrische en elektronische apparaten mogen vol­gens de Europese AEEA-richtlijn niet met het huis­vuil worden weggegooid. De onderdelen daarvan

moeten gescheiden bij de recycling of de afvalver­wijdering worden ingeleverd, omdat giftige en gevaarlijke
onderdelen bij onvakkundige afvalverwijdering de gezond­heid en het milieu duurzaam schade kunnen berokkenen.
U bent als consument volgens de Duitse Wet op de elektro­nica (ElektroG) verplicht om elektrische en elektronische
apparaten aan het einde van hun levensduur kosteloos te­rug te geven aan de fabrikant, de winkel of aan de daarvoor
voorziene, openbare inzamelpunten. Bijzonderheden daa­rover regelt het betreffende nationale recht. Het symbool op
het product, de gebruiksaanwijzing en/of de verpakking ver­wijst naar deze bepalingen. Met dit type scheiding van stof­fen, recycling en afvalverwijdering van oude apparaten le­vert u een belangrijke bijdrage aan de bescherming van
ons milieu.
AEEA nr.: 82898622

7.2 Verpakkingen

Verpakkingen kunnen kosteloos worden afgevoerd
via de betreffende inzameling – papier bij het oud
papier, plastic in de gele zak en glas in de glasbak.

DE4535302615620

8 EU-conformiteitsverklaring

en richtlijnen van de Europese bepalingen voldoet.

REV2022-02-10
V1.0aw

Met het CE-teken verklaart Goobay®, een ge­registreerd handelsmerk van Wentronic GmbH,
dat het product aan de fundamentele vereisten

Wijzigingen voorbehouden. |
Der tages forbehold for ændringer.

60194, 60195

1 Sikkerhedsanvisninger

Brugsanvisningen er en integreret del af produktet og inde­holder vigtige anvisninger for korrekt brug.

• Læs brugsanvisningen helt og omhyggeligt igennem før
ibrugtagning.

Brugsanvisningen skal være tilgængelig i tilfælde af usik­kerhed, og hvis du giver produktet videre.

• Gem brugsanvisningen.

• Åbn ikke kabinettet.

• Modicer ikke produktet og tilbehøret.

• Kortslut ikke tilslutninger og koblingskredse.

En defekt enhed må ikke tages i brug, men skal beskyttes
mod yderligere brug.

• Anvend kun produktet, produktdelene og tilbehøret i
fejlfri stand.

• Undgå ekstreme belastninger som varme og kulde,
nedbør og direkte solindstråling, mikrobølger samt vib­rationer og mekaniske tryk.

• Kontakt forhandleren eller producenten i tilfælde af
spørgsmål, defekter, mekaniske skader, fejl og and­re problemer, som ikke kan løses ved hjælp af den
medfølgende dokumentation.

Egner sig ikke til børn. Produktet er ikke legetøj!

• Sørg for, at sikre emballage, smådele og isoleringsma­teriale mod utilsigtet anvendelse.

Fare for at snuble

Kabler kan blive overset.

• Kablet skal føres sikkert.

• Installer produktet, så hverken personer kan komme til
skade eller genstande blive beskadiget, f.eks. ved at
snuble eller ved at falde på gulvet.

Varmeakkumulering

• Dæk ikke produktet til.

• Sørg for, at der er tilstrækkelig fri plads rundt om hele
systemet for at sikre en god ventilation for alle apparater
og undgå skader.

2 Beskrivelse og funktion

2.1 Produkt

Produktet er en adapter til spejling af data-, lyd- og videosi­gnaler fra en USB-C™-enhed til en HDMI™-enhed (60194)
eller DisplayPort-enhed (60195).

2.2 Leveringsomfang

60194: USB-C™ til HDMI™-adapter, Brugervejledning
60195: USB-C™ til DisplayPort-adapter, Brugervejledning

2.3 Betjeningselementer og produktdele

Se Fig. 1.

1 USB-C™-stik
2 HDMI™-tilslutning

3 Bestemmelsesmæssig anvendelse

Enhver anvendelse, der afviger fra kapitlet »Be­skrivelse og funktion« eller »Sikkerhedsanvisnin-

ger«, er ikke tilladt. Dette produkt må kun anven­des indendørs i tørre rum. Hvis disse bestemmelser og
sikkerhedsanvisninger ikke følges eller overholdes, kan det
medføre alvorlige ulykker, person- og tingsskader.

4 Forberedelse

1. Kontrollér, at du har modtaget alle dele, og at de er in­takte.

2. Sammenlign de tekniske data for alle de apparater, som
skal anvendes, og forvis dig om, at de er kompatible.

5 Tilslutning og betjening

Se Fig. 2.

1. Tilslut en enhed med en USB-C™-port (f.eks. en bær­bar computer, tablet, mobiltelefon osv.) til adapterens
USB-C™-stik.

Den tilsluttede enhed skal understøtte overførsel af data,

- 7 -

Pillmannstraße 12 | 38112 Braunschweig | Germany

3 DisplayPort-tilslutning

Goobay® by Wentronic GmbH

DA
SV

USB-C™-adapter
USB-C™-adapter

lyd- og videosignaler.

2. Tilslut en output-enhed (f.eks. tv) til adapterens
HDMI™- eller DisplayPort-tilslutning. Brug et egnet tils­lutningskabel.

Tilslutningskabler er ikke inkluderet i leveringsomfanget.

3. Frakobl alle enheder efter brug.

6 Vedligeholdelse, pleje, opbevaring

og transport

Produktet er vedligeholdelsesfrit.

PAS PÅ! Materielle skader

• Anvend altid en tør og blød klud til rengøring.

• Anvend aldrig rengøringsmidler og kemikalier.

• Opbevar produktet utilgængeligt for børn og på et tørt
og støvbeskyttet sted, hvis det ikke skal bruges i læng­ere tid.

• Skal opbevares køligt og tørt.

• Gem og anvend den originale emballage, hvis produktet
på et tidspunkt skal transporteres.

7 Om bortskaffelse

7.1 Produkt

Elektriske og elektroniske apparater må iht. Rådets
WEEE-direktiv ikke bortskaffes med almindeligt
husholdningsaffald. Apparaternes bestanddele skal

sorteres og bortskaffes separat på en kommunal
genbrugsstation, fordi giftige og farlige bestanddele ved for­kert bortskaffelse kan skade sundheden og miljøet.
Som forbruger er du forpligtet til efter gældende lov at re­turnere elektrisk og elektronisk affald til producenten, for­handleren, eller til en offentlig opsamlingssted ved afslut­ning af produktets levetid. Detaljerne reguleres i de
nationale lovgivning. Symbolet på dette produkt, i bruger
manualen, eller på indpakningen opfylder disse regler. Med
denne form for affaldssortering, anvendelse, og affaldsgen­brug opnår du en vigtig del i at bevare miljøet.
WEEE No: 82898622

7.2 Emballage

Emballage kan bortskaffes gratis på de tilsvarende
indsamlingssteder − papir i papircontaineren, kunst-

stof i den gule pose og glas i genbrugsglascontaine­ren.
DE4535302615620

8 EU-overensstemmelseserklæring

holder de europæiske regulativers mindstekrav og retnings­linjer.

1 Säkerhetsanvisningar

Bruksanvisningen är en del av produkten och innehåller
viktiga anvisningar om korrekt användning.

Bruksanvisningen måste konsulteras om du är osäker på
något och medfölja om produkten byter ägare.

En defekt anordning får inte tas i drift utan måste skyddas
mot vidare användning.

REV2022-02-10
V1.0aw

Ved at anvende CE-mærkningen erklærer
Goobay®, som er et registreret mærkenavn
tilhørende Wentronic GmbH, at udstyret over-

• Läs igenom bruksanvisningen noggrant och i sin helhet
innan du använder produkten.

• Spara bruksanvisningen.

• Öppna inte kåpan.

• Produkten och dess tillbehör får inte modieras.

• Kortslut inte anslutningar och kopplingskretsar.

• Använd bara produkten, produktdelar och tillbehör om
de är i felfritt skick.

• Undvik extrema belastningar som hetta och kyla, fukt
och direkt solljus, mikrovågor samt vibrationer och me­kaniskt tryck.

• Kontakta återförsäljaren eller tillverkaren vid frågor, de­fekter, mekaniska skador, störningar eller andra prob-

Der tages forbehold for ændringer. |

Med reservation för ändringar.

60194, 60195

lem som inte kan lösas med hjälp av de medföljande

anvisningarna.

Inte avsedd för barn. Produkten är ingen leksak!

• Se till att förpackning, smådelar och isoleringsmaterial
inte används på annat sätt än avsett.

Snubbelrisk

Det är lätt hänt att någon inte ser kabeln.

• Placera kabeln på ett säkert sätt.

• Installera produkten så att inga personer eller föremål
kan skadas, t.ex. genom fall eller snubbling.

Överhettning

• Täck inte över produkten.

• Se till att det nns tillräckligt stort utrymme runt hela

systemet för att säkerställa god ventilation för alla enhe­ter och för att undvika skador.

2 Beskrivning och funktion

2.1 Produkt

Produkten är en adapter för spegling av data-, ljud- och vi­deosignaler från en USB-C™-enhet till en HDMI™-enhet
(60194) eller DisplayPort-enhet (60195).

2.2 Leveransomfång

60194: USB-C™ till HDMI™-adapter, Bruksanvisning
60195: USB-C™ till DisplayPort-adapter, Bruksanvisning

2.3 Kontroller och produktdelar

Se Fig. 1.

1 USB-C™-kontakt
2 HDMI™-uttag

3 Avsedd användning

Produkten får inte användas på annat sätt än som
beskrivs i kapitlet ”Beskrivning och funktion” eller
”Säkerhetsanvisningar”. Denna produkt får bara

användas i torra inomhusmiljöer. Underlåtenhet att följa

dessa bestämmelser och säkerhetsanvisningarna kan leda
till svåra olyckor och/eller person- och sakskador.

4 Förberedelse

1. Kontrollera att leveransen är fullständig och inte är ska­dad.

2. Jämför tekniska data för alla produkter som ska använ-
das och säkerställ att de är kompatibla.

5 Anslutning och användning

Se Fig. 2.

1. Anslut en enhet med en USB-C™-port (t.ex. bärbar da­tor, surfplatta, mobiltelefon osv.) till adapterns
USB-C™-kontakt.

Den anslutna enheten måste stödja överföring av data,
ljud- och videosignaler.

2. Anslut en utgångsenhet (t.ex. TV) till adapterns
HDMI™- eller DisplayPort-uttag. Använd en lämplig
anslutningskabel.

Anslutningskablar ingår inte i leveransen.

3. Koppla bort alla enheter efter användning.

6 Underhåll, vård, lagring och transport

Produkten är underhållsfri.

NOTERA! Sakskador

• Använd endast en torr och mjuk trasa vid rengöring.

• Använd inte rengöringsmedel eller kemikalier.

• Om produkten inte ska användas under en längre tid

ska den förvaras utom räckhåll för barn på en torr och

dammfri plats.

• Lagra produkten på en torr och sval plats.

• Spara originalförpackningen och använd den om pro­dukten ska transporteras.

- 8 -

Pillmannstraße 12 | 38112 Braunschweig | Germany

3 DisplayPort-uttag

Goobay® by Wentronic GmbH

SV
CS

USB-C™-adapter
Adaptér USB-C™

7 Avfallshantering

7.1 Produkt

Elektriska och elektroniska produkter får enligt EU­direktiv WEEE inte kastas i hushållsavfallet. Pro­duktens olika delar måste separeras och skickas till
återvinning eller avfallshantering eftersom giftiga

och farliga komponenter kan orsaka skador på hälsa och

miljö om de hanteras på fel sätt.
Du som konsument är förpliktigad enligt lag att lämna elek-

triska eller elektroniska apparater till insamlingsplatser eller

till återförsäljaren vid slutet av apparatens livstid. Detaljer

regleras i nationella lagar. Symbolerna på produkten, i

bruksanvisningen eller på förpackningen hänvisar till dessa

villkor. Med denna avfallsseparering, tillämpning och avfall­shantering bidrar du till att förbättra miljön.
WEEE-nr: 82898622

7.2 Förpackningar

Förpackningar kan kostnadsfritt kasseras på mots­varande återvinningstationer – papper, plast och
glas i respektive kärl eller containrar.

DE4535302615620

8 EU-försäkran om överensstämmelse

läggande kraven och riktlinjerna enligt Europeiska bestäm­melser.

1 Bezpečnostní pokyny

Návod k použití je součástí produktu a obsahuje důležité
pokyny pro správné použití.

Návod k použití musí být k dispozici při pochybnostech a
dalším předání produktu.

Vadné zařízení nemusí být uvedeno do provozu, ale musí
být chráněno proti dalšímu použití.

Nevhodné pro děti. Tento výrobek není hračka!

Nebezpečí zakopnutí

Kabely lze přehlédnout.

Hromadění tepla

Genom att använda CE-märkningen deklarerar
Goobay®, ett registrerat varumärke för Wen­tronic GmbH, att enheten uppfyller de grund-

• Před použitím si pečlivě přečtěte kompletní návod

k použití.

• Návod k použití uschovejte.

• Pouzdro neotvírejte.

• Neprovádějte žádné změny na produktu a příslušenství.

• Nezkratujte přípojky a elektrické obvody.

• Používejte pouze produkt, díly produktu a příslušenství
v bezvadném stavu.

• Zamezte extrémním zatížením, jako je horko a chlad,

mokro a přímé sluneční záření, mikrovlny a vibrace a

mechanický tlak.

• V případě dotazů, závad, mechanických poškození, po-

ruch a jiných problémů, které nelze vyřešit s pomo­cí průvodní dokumentace, se obraťte na prodejce nebo

výrobce.

• Zajistěte obal, drobné díly a izolační materiál proti neú-

myslnému použití.

• Umístěte kabel bezpečně.

• Instalujte produkt tak, aby se žádné osoby nemohly zra­nit, a aby nedošlo poškození věcí v důsledku pádu, za­kopnutí apod.

• Nezakrývejte produkt.

• Udržujte dostatečný volný prostor okolo celého systé-

mu, abyste zajistili dobré větrání všech přístrojů a za­mezili poškození.

2 Popis a funkce

2.1 Produkt

Tento produkt je adaptér pro zrcadlení datových, zvukových

a obrazových signálů ze zařízení USB-C™ do zařízení

HDMI™ (60194) nebo DisplayPort (60195).

REV2022-02-10
V1.0aw

Med reservation för ändringar. |
Změny vyhrazeny.

60194, 60195

2.2 Rozsah dodávky

60194: Adaptér USB-C™ na HDMI™, Návod k použití
60195: Adaptér USB-C™ na DisplayPort, Návod k použití

2.3 Ovládací prvky a díly produktu

Viz Fig. 1.

1 Zástrčka USB-C™
2 Zásuvka HDMI™

3 Použití dle určení

Jiné použití než použití popsané v kapitole „Popis
a funkce“ nebo v „Bezpečnostních pokynech“ není

dovoleno. Tento produkt se smí používat jen
v suchých místnostech. Nerespektování a nedodržení
těchto ustanovení a bezpečnostních pokynů může vést
k těžkým úrazům, újmám na zdraví osob a věcným ško-

dám.

4 Příprava

1. Zkontrolujte úplnost a neporušenost obsahu dodávky.

2. Porovnejte technická data všech používaných přístrojů

a zajistěte kompatibilitu.

5 Připojení a ovládání

Viz Fig. 2.

1. Připojte zařízení s portem USB-C™ (např. notebook, ta-
blet, mobilní telefon atd.) ke zástrčce USB-C™ adap­téru.

Připojené zařízení musí podporovat přenos dat, audio a
video signálů.

2. Připojte výstupní zařízení (např. televizor) do zásuv­ky HDMI™ nebo DisplayPort adaptéru. Použijte vhodný

propojovací kabel.

Připojovací kabely nejsou součástí dodávky.

3. Po použití odpojte všechna zařízení.

3 Zásuvka DisplayPort

6 Údržba, péče, skladování a

přeprava

Produkt je bezúdržbový.

DŮLEŽITÉ! Věcné škody

• Používejte k čištění jen suchý a měkký hadřík.

• Nepoužívejte čisticí prostředky a chemikálie.

• Skladujte produkt při delším nepoužívání na místě

nepřístupném pro děti a v suchém prostředí chráněném
před prachem.

• Skladujte v chladu a suchu.

• Uschovejte originální obal a použijte jej pro přepravu.

7 Pokyny k likvidaci

7.1 Produkt

Elektrické a elektronické přístroje se podle evrops­ké směrnice WEEE nesmí likvidovat společně s do­movním odpadem. Jejich součásti se musí odev­zdat k recyklaci nebo k likvidaci jako tříděný odpad,

protože toxické a nebezpečné složky mohou při neodborné
likvidaci trvale poškodit životní prostředí.
Jako spotřebitel jste povinni podle zákona o odpadech vrá­tit elektrické a elektronické přístroje na konci jejich život­nosti výrobci, prodejci nebo bezplatně veřejnému sběrnému
místu. Podrobnosti jsou upraveny příslušným zákonem stá-

tu. Symbol na výrobku, návodu k obsluze a/nebo balení

poukazuje na tato ustanovení. Díky správnému třídění, re­cyklaci a likvidaci starých zařízení významně přispíváte k
ochraně životního prostředí.
WEEE číslo: 82898622

7.2 Obaly

Obaly lze zdarma likvidovat na veřejných sběrných

místech - papír v popelnicích na papír, plasty ve

žlutých pytlech a sklo v kontejnerech na použité

sklo.
DE4535302615620

- 9 -

Pillmannstraße 12 | 38112 Braunschweig | Germany

Goobay® by Wentronic GmbH

CS
PL

8 Prohlášení o shodě s předpisy EU

evropskými standardům a směrnicím.

1 Zasady bezpieczeństwa

Instrukcja obsługi jest częścią składową produktu i zawiera
ważne zasady prawidłowego użytkowania.

Instrukcja obsługi musi być dostępna w przypadku
wątpliwości podczas obsługi, a także w razie przekazania

produktu innym osobom.

Uszkodzone urządzenie nie może być uruchomione, ale
musi być zabezpieczone przed dalszym użyciem.

Nie nadaje się dla dzieci. Ten produkt nie jest zabawką!

Ryzyko potknięcia się

Istnieje możliwość przeoczenia kabla.

Przegrzanie

Adaptér USB-C™
Adapter USB-C™

Se symbolem CE Goobay®, registrovaná och-

ranná známka společnosti Wentronic GmbH
zaručuje, že tento produkt odpovídá základním

• Szczegółowo zapoznać się z całą instrukcją obsługi.

• Przechować instrukcję obsługi.

• Pod żadnym pozorem nie otwierać obudowy.

• Nie modykować produktu ani wyposażenia dodatko­wego.

• Nie zwierać przyłączy ani obwodów sterujących.

• Korzystać jedynie z produktu, części produktu

i wyposażenia dodatkowego w nienagannym stanie.

• Unikać skrajnych obciążeń, takich jak wysoka i niska
temperatura, wilgoć i bezpośrednie działanie promie­ni słonecznych, mikrofale oraz wibracje i nacisk me-

chaniczny.

• W razie pytań, awarii i uszkodzeń mechanicznych, us-

terek i innych problemów, których nie można rozwiązać
na podstawie dołączonej dokumentacji zwrócić się do

dystrybutora lub producenta.

• Zabezpieczyć opakowanie, drobne części i materiał izo-

lacyjny przed przypadkowym użyciem.

• Ryzyko odniesienia obrażeń wskutek potknięcia i upad­ku.

• Zainstalować produkt tak, aby żadne osoby nie odniosły

obrażeń, np. wskutek upadku lub potknięcia, ani nie
uszkodzić żadnych przedmiotów.

• Nie przykrywać produktu.

• Uszkodzonego urządzenia nie wolno uruchamiać, lecz

niezwłocznie należy odłączyć je od sieci i zabezpieczyć
przed przypadkowym, dalszym użyciem.

2 Opis i funkcja

2.1 Produkt

Produkt jest adapterem do mirroringu danych, sygnałów au­dio i wideo z urządzenia USB-C™ do urządzenia HDMI™
(60194) lub urządzenia DisplayPort (60195).

2.2 Zakres dostawy

60194: Adapter USB-C™ do HDMI™, Instrukcja obsługi
60195: Adapter USB-C™ do DisplayPort, Instrukcja obsługi

2.3 Elementy obsługowe i części

Patrz Fig. 1.

1 Wtyczka USB-C™
2 Gniazdo HDMI™

3 Gniazdo DisplayPort

3 Zastosowanie zgodne z przeznac-

zeniem

Użytkowanie w sposób inny niż opisano
w rozdziałach „Opis i funkcje” oraz „Wskazówki
dotyczące bezpieczeństwa” jest niedopuszczalne.

Niniejszy produkt może być stosowany wyłącznie w su-

chych po mieszczeniach. Nieprzestrzeganie tych

postanowień i zasad bezpieczeństwa może doprowadzić
do poważnych wypadków oraz szkód osobowych i material-

nych.

60194, 60195

4 Przygotowanie

1. Sprawdzić zawartość opakowania pod względem

kompletności i integralności.

2. Porównać dane techniczne wszystkich urządzeń i

zapewnić kompatybilność.

5 Przyłącze i obsługa

Patrz Fig. 2.

1. Podłącz urządzenie z portem USB-C™ (np. laptop, ta-
blet, telefon komórkowy itp.) do wtyczki USB-C™ adap­tera.

Podłączone urządzenie musi obsługiwać przesyłanie da­nych, sygnałów audio i wideo.

2. Podłącz urządzenie wyjściowe (np. telewizor) do gniaz­da HDMI™ lub DisplayPort adaptera. Użyj odpowiednie­go kabla połączeniowego.

Kable połączeniowe nie wchodzą w zakres dostawy.

3. Po użyciu odłącz wszystkie urządzenia.

6 Konserwacja, pielęgnacja, przecho-

wywanie i transport

Produkt jest bezobsługowy

UWAGA! Szkody materialne

• Do czyszczenia używać wyłącznie suchej i miękkiej
ściereczki.

• Nie stosować żadnych środków czyszczących i che­micznych.

• W przypadku nieużywania przez dłuższy czas pro-

dukt przechowywać w miejscu niedostępnym dla dzieci,
w suchym otoczeniu chronionym przed pyłem.

• Przechowywać w chłodnym i suchym miejscu.

• Przechować oryginalne opakowanie i skorzystać z nie­go w przypadku transportu.

7 Wskazówki dotyczące odpadów

7.1 Produkt

Zgodnie z europejską dyrektywą WEEE urządzeń
elektrycznych i elektronicznych nie wolno wyrzucać

razem z odpadami domowymi. Ich elementy

składowe trzeba osobno przekazać do recyklingu

lub utylizacji, ponieważ nieprawidłowo zutylizowane sub­stancje toksyczne lub niebezpieczne mogą trwale
zaszkodzić zdrowiu i środowisku.
Po zakończeniu przydatności produktu, klienci są
zobowiązani obowiązującymi przepisami do usuwania
urządzeń elektrycznych i elektronicznych poprzez ich
bezpłatne przekazanie producentowi, dostawcy lub przeka­zanie do publicznych miejsc zbiórki. Szczegóły są regulo­wane przepisami krajowymi. Obecność tego symbolu na
produkcie, w podręczniku użytkownika, albo na opakowa­niu implikuje te określenia. Poprzez stosowanie tego rodza-

ju separacji odpadów, stosowania i usuwania odpadów, ja-

kimi są zużyte urządzenia, użytkownicy mają swój udział w
ochronie środowiska naturalnego.

WEEE Nr.: 82898622

7.2 Opakowania

Opakowania można bezpłatnie dołączać do pojem­ników zbiorczych – papier do pojemnika na

makulaturę, tworzywa sztuczne do żółtego worka

oraz szkło do pojemnika na szkło.

DE4535302615620

8 Deklaracja zgodności z normami

UE

Za pomocą oznakowania CE Goobay®, zare­jestrowana marka Wentronic GmbH, deklaruje,

i wytyczne zawarte w przepisach europejskich.

że produkt spełnia zasadnicze wymagania

REV2022-02-10
V1.0aw

Změny vyhrazeny. |
Z zastrzeżeniem zmian.

- 10 -

Pillmannstraße 12 | 38112 Braunschweig | Germany

Goobay® by Wentronic GmbH
