Goobay SET 12-06 LED slim, 30000, SET 12-12 LED slim, 30001, SET 12-20 LED slim User guide

Spannungstransformatoren |

VOLTAGE TRANSFORMERS

SET 12-06 LED slim Art.No. 30000

SET 12-12 LED slim Art.No. 30001

SET 12-20 LED slim Art.No. 30002

SET 12-15 LED Art.No. 30005

Betriebsanleitung

User‘s Manual

Betriebsanleitung

SPANNUNGSTRANSFORMATOREN

ACHTUNG! Lesen Sie die Betriebsanleitung vollständig
und sorgfältig durch. Sie ist Bestandteil des Produktes
und enthält wichtige Hinweise zur korrekten Installation
und Benutzung. Bewahren Sie sie auf, damit Sie diese
bei Unsicherheiten und Weitergabe des Produktes parat
haben.

Inhaltsverzeichnis: Seite:

1 Sicherheitshinweise 2

2 Beschreibung und Funktion 4
3 Bestimmungsgemäßer Gebrauch 5

4 Lieferumfang 5

5 Installation und Bedienung 5

6 Pege, Wartung, Lagerung und Transport 7

7 Problembehebung 8

8 Technische Daten 8

9 Gewährleistung und Haftung 10
10 Entsorgungshinweise 10
11 CE-Konformitätserklärung 11

1 Sicherheitshinweise:

ACHTUNG! Die Montage und Demontage des Produkt-

gehäuses darf nur durch ausgebildetes Fachpersonal

erfolgen!

GEFAHR! Lebensgefahr durch Stromschlag!

Vermeiden Sie den Kontakt mit Netzspannungen!
Schalten Sie vor Arbeiten am Spannungstransformator
immer alle Stromkreise spannungsfrei!

2

ACHTUNG! Kurzschlussgefahr!

Überbrücken Sie keine Kontakte!
Stecken Sie keine Gegenstände in Lüftungsschlitze oder
Anschlussbuchsen!

• Dieses Produkt ist kein Spielzeug und gehört nicht in Kinder­ hände, weil zerbrechliche, kleine und verschluckbare Teile
enthalten sind, die bei unsachgemäßem Gebrauch
Personen schädigen können!

• Verwenden Sie keine beschädigten Produkte oder Teile.

• Lassen Sie Verpackungsmaterial nicht liegen, da sich
spielende Kinder daran schneiden können. Weiterhin besteht

die Gefahr des Verschluckens und Einatmens von Klein-

material und/oder Dämmmaterial.

• Installieren und lagern Sie das Produkt und dessen Zubehör
so, dass keine Personen verletzt oder Sachen beschädigt
werden können, z.B. durch Herabstürzen oder Stolpern.

• Vermeiden Sie extreme Belastungen, wie Hitze und Kälte,

Nässe und direkte Sonneneinstrahlung sowie Vibrationen und

mechanischen Druck.

• Modizieren und ändern Sie weder Produkt noch Zubehörteile!
Beachten Sie dazu auch Kapitel „Gewährleistung und Haftung“.

• Achten Sie beim Transport auf die im Kapitel „Technische
Daten“ gelisteten Angaben und treffen Sie geeignete Transport­ maßnahmen, z.B. in der Originalverpackung.

• Bei Fragen, Defekten, mechanischen Beschädigungen,
Störungen und anderen nicht durch diese Anleitung behebba­ ren Funktionsproblemen, wenden Sie sich an Ihren Händler zur
Reparatur oder zum Austausch wie in Kapitel „Gewährleistung
und Haftung“ beschrieben.

• Ein defektes Gerät darf nicht in Betrieb genommen werden,
sondern muss gegen unbeabsichtigte Weiterbenutzung
gesichert werden. Im Reparaturfall darf das Gerät nur von

3

Betriebsanleitung

Elektro-Fachkräften geöffnet und repariert werden. Selbstein­ griffe führen zum Erlöschen des Garantieanspruchs.

• Das Gerät kann sich während des Betriebes erwärmen.

2 Beschreibung und Funktion:

Dieses Produkt ist ein Spannungstransformator, der Netzspan­nung in Niederspannung umwandelt und z.B. in Möbeln
verwendet werden kann. Diese Transformatoren-Serie zeichnet
sich durch konstante Ausgangsspannung aus, was Ihre
LED-Beleuchtung schont und deren Lebensdauer verlängert.

Weiterhin sind diese kurzschlusssicher, überspannungsfest und
haben nur einen minimalen Stand by-Energiebedarf.

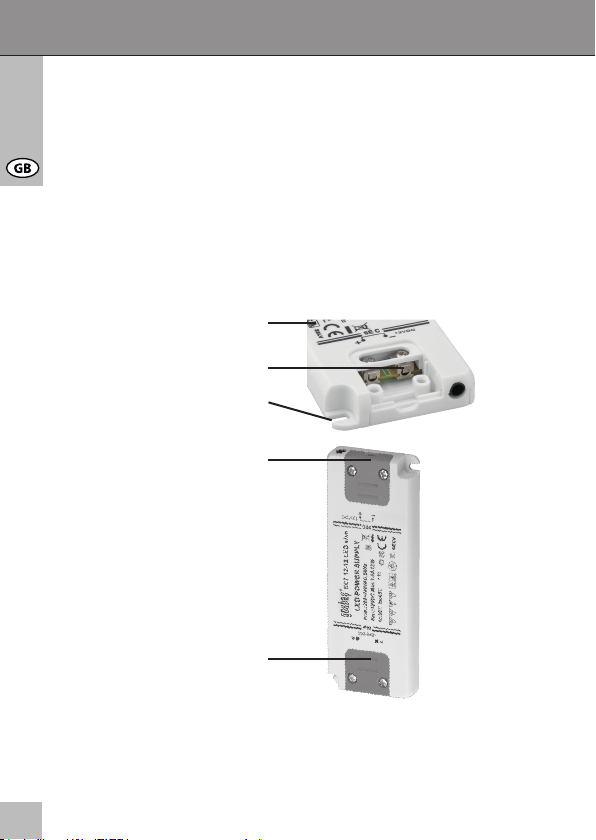

Transformatorgehäuse

Klemmböcke

Befestigungsschlitz

Sekundärseite

mit Abdeckkappe
(Anschluss der LED-

Beleuchtung)

Primärseite

mit Abdeckkappe

(Netzanschluss)

4

3 Bestimmungsgemäßer Gebrauch:

Dieses Produkt ist nur zum Transformieren von
Spannungen im Heimbereich, wie in Kapitel 2
beschrieben, vorgesehen. Ein anderer Gebrauch ist
nicht gestattet. Die Verwendung darf nur in trockenen

Innenräumen erfolgen. Das Nichtbeachten und Nichteinhalten

dieser Bestimmungen und der Sicherheitshinweise kann zu
schweren Unfällen und Schäden an Personen und Sachen

führen.

4 Lieferumfang:

1 x Spannungstransformator

1 x Betriebsanleitung

5 Installation und Bedienung:

GEFAHR! Lebensgefahr durch Stromschlag!

Vermeiden Sie den Kontakt mit Netzspannungen!
Schalten Sie vor Arbeiten am Spannungstransformator
immer alle Stromkreise spannungsfrei!

ACHTUNG! Kurzschlussgefahr!

Überbrücken Sie keine Kontakte!
Stecken Sie keine Gegenstände in Lüftungsschlitze oder
Anschlussbuchsen!

Installation:

1. Schalten Sie die Sicherung ab.

2. Kontrollieren Sie mit einem Spannungsprüfer, ob die zu

5

Betriebsanleitung

verdrahtenden Leitungen wirklich spannungsfrei sind.
Im Zweifel muss die Installation durch eine Elektro-Fachkraft
erfolgen.

3. Kontrollieren Sie den Packungsinhalt auf Vollständigkeit.

4. Vergleichen Sie alle zu verwendenden Produkte auf
Kompatibilität.

5. Lassen Sie in allen Diemensionen 50 mm Platz um den
Transformators bei der Installation.

6. Schließen Sie zuerst den Sekundärstromkreis an (SEC / 12 V
DC), indem Sie die Abdeck kappe mit einem geeigneten
Kreuzschlitzschraubendreher entfernen.

7. Auf der Sekundärseite liegen nun 2 Klemmböcke frei.

Die Polung ist auf dem Produktgehäuse aufgedruckt.
Der mit „-“ gekennzeichnete Pol ist die Masse, also negativ. Der
mit „+“ gekennzeichnete Pol ist der stromführende, positive Pol.

8. Schließen Sie Ihre LEDs in richtiger Polarität an die Klemm­ böcke im Sekundärkreis (SEC / 12 V DC) an.

9. Benutzen Sie einen Kabelquerschnitt von ca. 0,75 mm².

Achten Sie darauf, dass die Gesamtleistung der angeschlosse­nen Leuchtmittel das Maximum des Spannungstransformators
nicht übersteigt.

9. Wenn alle Verbraucher sekundärseitig richtig angeschlossen
sind, schließen Sie die Primärseite (PRI / 200-240 V AC)
über deren 2 Klemmböcke an das Stromnetz an.

10. Achten Sie auf festen Sitz aller Verbindungen, isolieren Sie
diese möglichst.

11. Befestigen Sie die Abdeckkappen wieder und schrauben Sie
sie fest.

12. Fixieren Sie Das Produkt mit den 2 Befestigungslöchern auf
festem, sicherem Untergrund sofern möglich.

13. Schalten Sie die Sicherung wieder an.

6

Bedienung:

Der Spannungstransformator funktioniert, sobald primärseitig
eine Spannung anliegt. Er besitzt keinen eigenen Schalter und
ist wartungsfrei.

6 Pege,Wartung,LagerungundTransport:

GEFAHR! Lebensgefahr durch Stromschlag!

Vermeiden Sie den Kontakt mit Netzspannungen!
Schalten Sie vor Arbeiten am Spannungstransformator
immer alle Stromkreise spannungsfrei!

ACHTUNG! Kurzschlussgefahr!

Überbrücken Sie keine Kontakte!
Stecken Sie keine Gegenstände in Lüftungsschlitze oder
Anschlussbuchsen!

• Das Produkt ist wartungsfrei.

• Trennen Sie das Produkt bei Nichtgebrauch vom Stromnetz.

• Reinigen Sie es nur mit einem trockenen, weichen Tuch.
Gehen Sie beim Reinigen vorsichtig vor, um Kratzer zu
vermeiden. Bei starken Verschmutzungen kann das Reini­ gungstuch leicht mit Wasser angefeuchtet werden. Achten
Sie dabei auf stromführende Leitungen. Setzen Sie keine Rei­ nigungsmittel oder Chemikalien ein, da dies das Material
angreifen kann. Es darf keine Feuchtigkeit in das Produktin­ nere gelangen.

• Vermeiden Sie Stellen mit hohen Temperaturen und
Feuchtigkeit, bzw. Stellen, die nass werden können, auch bei
Wartung, Pege, Lagerung und Transport.

• Lagern Sie Ihr Produkt bei längerem Nichtgebrauch für

7

Betriebsanleitung

Kinder unzugänglich und in trockener und staubgeschütz­ ter Umgebung.

• Heben Sie die Originalverpackung für den Transport auf,
um Schäden zu vermeiden.

7 Problembehebung:

Problem Abhilfe

Der Transformator
funktioniert nicht.

Der Transforma-

tor brummt oder
erhitzt sich sehr

stark.

andere Fragen • Konsultieren Sie Ihren Händler.

8 Technische Daten:

• Prüfen Sie, ob die Primär- sowie

Sekundärseite richtig angeschlossen

sind.

• Prüfen Sie alle Kabel auf Funktion
und schalten Sie nach fertiger Monta­ ge die Sicherung wieder ein.

• Stellen Sie sicher, dass die Verbrau­ cher für eine Gleichspannung von 12
V ausgelegt sind.

• Stellen Sie sicher, dass die Maximal­ last nicht überschritten wird. Lesen
Sie hierzu Kapitel „Technische Daten“

• Nehmen Sie das Gerät außer Betrieb.

Modell 30000 30001

Eingangsspannung

Primärseite

Netzfrequenz

Primärseite

Ausgangsspannung

Sekundärseite

8

200-240 V AC

50 Hz

12 V DC

Einsatzbereich 0 - 6 W 0 - 12 W

Standby-Energie­verbrauch

Primär- und
Sekundärkabel

0,1 W k.A.

H03VVH2-F 2x 0,75 mm²

Betriebstemperatur max. +80°C

Maße in mm 99 x 46 x 11 128 x 50 x 12

Gewicht in kg 0,036 0,054

Schutzart IP20

Modell 30002 30005

Eingangsspannung

Primärseite

Netzfrequenz

Primärseite

Ausgangsspannung

Sekundärseite

200-240 V AC

50 Hz

12 V DC

Einsatzbereich 0,5 - 20 W 0,5 - 15 W

Standby-Energie­verbrauch

Primär- und
Sekundärkabel

H03VVH2-F 2x 0,75 mm²

k.A.

Betriebstemperatur max. +80°C

Maße in mm 154 x 50 x 15 123 x 45 x 20

Gewicht in kg 0,094 0,058

Schutzart IP20

9

Betriebsanleitung

9 Gewährleistung und Haftung:

• Der Hersteller gewährt auf ein neues Produkt 2 Jahre
gesetzliche Gewährleistung.

• Da der Hersteller keinen Einuss auf die Installation des
Produktes hat, deckt die Gewährleistung und die Garantie
nur das Produkt selbst ab.

• Falls ein Fehler oder Defekt an Ihrem Gerät festgestellt
werden sollte, wenden Sie sich bitte an Ihren Fachhändler
und zeigen Sie ggf. Ihre Quittung oder Rechnung als Kauf­ nachweis vor. Ihr Händler wird den Fehler entweder vor Ort
beheben, oder das Produkt an den Hersteller weiterleiten.
Sie erleichtern unseren Technikern ihre Arbeit sehr, wenn
Sie eventuelle Fehler ausführlich beschreiben – nur dann
haben Sie Gewähr, dass auch selten auftretende Fehler mit
Sicherheit gefunden und beseitigt werden!

• Der Hersteller haftet nicht für Personen- oder Sachschäden,
die durch unsachgemäße Installation, Bedienung oder
Wartung, die nicht in dieser Anleitung beschrieben sind,
entstanden sind.

• Ändern und modizieren Sie das Produkt und dessen
Zubehör nicht.

• Ein anderer als in dieser Betriebsanleitung beschriebener
Einsatz ist unzulässig und führt zu Gewährleistungsverlust,
Garantieverlust und Haftungsausschluss.

• Druckfehler und Änderungen an Gerät, Verpackung oder
Anleitung behalten wir uns vor.

10 Entsorgungshinweise:

Elektrische und elektronische Geräte dürfen
nach der europäischen WEEE-Richtlinie nicht
mit dem Hausmüll entsorgt werden. Deren
Bestandteile müssen getrennt der Wiederver
wertung oder Entsorgung zugeführt werden, weil

10

giftige und gefährliche Bestandteile bei unsachgemäßer

Entsorgung die Umwelt nachhaltig schädigen können.

Sie sind als Verbraucher nach dem Elektrogesetz (ElektroG)

verpichtet, elektrische und elektronische Geräte am Ende ihrer
Lebensdauer an den Hersteller, die Verkaufsstelle oder an dafür
eingerichtete, öffentliche Sammelstellen kostenlos zurückzuge­ben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das
Symbol auf dem Produkt, der Betriebsanleitung oder/und der
Verpackung weist auf diese Bestimmungen hin. Mit dieser Art der
Stofftrennung, Verwertung und Entsorgung von Altgeräten leisten
Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

WEEE Richtlinie: 2002/96/EG
WEEE Nr.: 82898622

11 CE-Konformitätserklärung:

Dieses Gerät ist mit der nach der Richtlinie
2004/108/EG und 2006/95/EG vorgeschrie
benen Kennzeichnung versehen: Mit dem

CE Zeichen erklärt Goobay®, eine registrierte Marke der
Wentronic GmbH, dass das Gerät die grundlegenden Anforde­rungen und Richtlinien der europäischen Bestimmungen erfüllt.
Diese können online auf www.goobay.de angefragt werden. Alle
Handelsmarken und registrierten Marken sind das Eigentum ihrer
jeweiligen Inhaber.

11

User‘s Manual

VOLTAGE TRANSFORMERS

ATTENTION! Read the user`s manual completely and
carefully. It is par t of the product and includes important
information for proper installation and use. Keep this

user‘smanualforclaricationandonlypassiton

together with the product.

Table of Content: Page:

1 Safety Instructions 12

2 Description and Function 14

3 Intended Use 15

4 Scope of Delivery 15

5 Installing and Operating 15
6 Maintenance, Care, Storage and Transport 17

7 Troubleshooting 18

8 Specications 18

9 Warranty and Liability 19
10 Disposal Instructions 20
11 CE Declaration 21

1 Safety Instructions:

ATTENTION! Only skilled electricians may assemble

and disassemble the housing of the product.

DANGER! Risk of life by electric shock!

Avoid contacting mains voltages!
Turn off the power of all circuits before working on the
transformer!

12

ATTENTION! Risk of short-circuit!

Never bridge contacts!
Do not put things into ventilation slots or ports!

• This product is not a toy and is not meant for children,
because it contains small parts which can be swallowed and
can injure when used inappropriately!

• Do not use any damaged products or parts.

• Remove or store the packing materials well, because
children may cut themselves on them while playing. Further­ more, there is a risk of swallowing and inhalating of inciden­ tals and insulating material.

• Install and store the product and its accessories in a way that
does not infringe any person or property damage, eg due to
falling or stumbling.

• Avoid extreme inuences, e.g. like heat and coldness,
humidity and direct sun insultaion, vibrations and mechanical
pressure.

• Do not modify or change the product or its accessories! Also
mind chapter “warranty and liability“.

• Mind the specications for transporting and use applicable
methods, e.g. by using the original packing.

• If defects, mechanical damages, disturbances or other
problems occur, which are not solvable with this manual,

take the device out of work immediately and consult your

dealer for questions, repairing or change like it is described in
chapter “warranty and liability“.

• A defective device may not be put into operation, but must be
protected against further use. Repairing, such as assembling

and disassembling the housing is only allowed to skilled

professionals. By repairing it yourself you will loose all

warranties and there is a risk of electric shock and short

circuit.

• The unit may become warm during operation.

13

User‘s Manual

2 Description and Function:

This product is a voltage transformer that converts AC voltage

into low voltage, eg can be used in furniture. These transformers
series is characterized by constant output voltage, what protects
your LED lighting and prolonging their life.

Furthermore, they come with short-circuit protection, overvolta­ge protection, and have only a minimal standby power consump­tion.

transformer housing

clamps

mounting slot

secondary side

with cap
(Connection of the LED

lighting)

primary side
with cap

(Network connection)

14

3 Intended Use:

This product is made for changing voltages in home
use like described in chapter 2. We do not permit

using this product in other ways. Use the product only
in dry interior rooms. If not attending to these regulations and
notes on safety, it might causes fatal accidents, injuries and
damages to persons and property.

4 Scope of Delivery:

1 x voltage transformer

1 x user’s manual

5 Installing and Operating:

DANGER! Risk of life by electric shock!

Avoid contacting mains voltages!
Turn off the power of all circuits before working on the
transformer!

ATTENTION! Risk of short-circuit!

Never bridge contacts!
Do not put things into ventilation slots or ports!

Installation:

1. Turn off the mains fuse.

2. Check with a voltage tester to be sure, all lines are really
stress-free. If in doubt, a electrician must do the installation
work.

3. Check the packing content for being complete.

15

User‘s Manual

4. Compare all products to be compatible to each other.

5. Leave 50 mm space around all dimensions of the transformer
when installing:

6. First, connect the secondary circuit (SEC / 12 V DC), by
removing the cap with a suitable Phillips head screwdriver.

7. On the secondary side are now 2 free clamps.

The polarity is printed on the product housing. The negative pole

is marked with „-“. The positive pole is marked with „+“ .

8. Plug your LED lights in correct polarity to the terminalbucks of
the secondary circuit (SEC / 12 V DC).

9. Use a cable cross-section of about 0.75 mm.

Make sure that the overall per formance of the connected lamps
do not exceed the maximum supported voltage of the transfor­mer.

9. If all consumers are connected to the secondary side right,
connect the primary circuit (PRI / 200-240 V AC) with its 2
clamps on to the electricity grid.

10. Make sure, all connections are tight.

11. Reattach the cover caps and tighten them.

12. Fix the product with the 2 mounting holes on a rm, safe
place, if possible.

13. Turn the mains fuse on.

Operating:

The voltage transformer works when a voltage is applied on the

primary side. It does not have its own switch and is maintenance­free.

16

6 Maintenance, Care, Storage and Transport:

DANGER! Risk of life by electric shock!

Avoid contacting mains voltages!
Turn off the power of all circuits before working on the
transformer!

ATTENTION! Risk of short-circuit!

Never bridge contacts!
Do not put things into ventilation slots or ports!

• The device is maintenance-free.

• Always disconnect the mains plug from mains when not in
use!

• Use a dry and soft cloth to clean your product. Be careful to
avoid scratches. Use a slightly moist cloth for heavy stains.
Look out for live cables! Do not use any cleaning supplies.
This can cause burns to the materials. Avoid liquid entry to
the device.

• Avoid places with high temperatures, humidity, or places
which can become wet, also during maintenance, care,
storage, and transport.

• Keep the product away from children and store it at dry and
dust-proof places!

• Keep the original packing for transport and to avoid damages.

17

User‘s Manual

7 Troubleshooting:

Problem Help

The transformer
does not work.

• Check the primary and secondary side
for correct connection.

• Check the function of all cables and

switch on the mains fuse after having

installed all devices completely.

• Make sure the lamps are made for 12 V
AC use.

The transformer
hums or heats up
very much.

other questions • Consult your dealer.

• Make sure of not overloading the
maximum load. Read chapter „Speci­ cations“.

• Take the transformer out of work.

8 Specications:

Model 30000 30001

Input voltage

Primary side

Mains frequency

Primary side

Output voltage

Secondary side

Application 0 - 6 W 0 - 12 W

Standby energy

consumption

cross-section H03VVH2-F 2x 0.75 mm²

18

200-240 V AC

50 Hz

12 V DC

0.1 W -

operat. temperatur max. +80°C

Dimensions in mm 99 x 46 x 11 128 x 50 x 12

Weight in kg 0.036 0.054

Protection class IP20

Model 30002 30005

Input voltage

Primary side

Mains frequency

Primary side

Output voltage

Secondary side

200-240 V AC

50 Hz

12 V DC

Application 0.5 - 20 W 0.5 - 15 W

Standby energy

consumption

-

cross-section H03VVH2-F 2x 0.75 mm²

operat. temperatur max. +80°C

Dimensions in mm 154 x 50 x 15 123 x 45 x 20

Weight in kg 0.094 0.058

Protection class IP20

9 Warranty and Liability:

• The producer grants a 2 years warranty to a new device.

• As the manufacturer has no inuence on installation,
warranty only applies to the product itself.

• If any fault or damage is detected on your device, please
contact your dealer and provide your sales slip or invoice as
evidence of the purchase, if necessary. Your dealer will
repair the fault either on site, or send the device to the

19

User‘s Manual

manufacturer. You make the work of our technicians
considerably easier, describing possible faults in detail – only
then you can be assured that faults, occurring only rarely, will
be found and repaired with certainty!

• The manufacturer is not liable for damages to persons or
property caused by improper installation, operation or
maintenance, not described in this manual.

• Do not alter or modify the product or its accessories.

• Any use other than described in this user`s manual is not
permitted and causes loss of warranty, loss of guarantee, and
non-liability.

• We reserve our right for misprints and changes of the device,
packing, or user`s manual.

10 Disposal Notes:

According to the European WEEE directive,
electrical and electronic equipment must not be
disposed with consumers waste. Its components
must be recycled or disposed apart from each
other. Otherwise contaminative and hazardous

substances can pollute our environment.

You as a consumer are committed by law to dispose electrical
and electronic devices to the producer, the dealer, or public
collecting points at the end of the devices lifetime for free.
Particulars are regulated in national right. The symbol on the
product, in the user`s manual, or at the packaging alludes to
these terms. With this kind of waste separation, application, and
waste disposal of used devices you achieve an important share
to environmental protection.

WEEE Directive: 2002/96/EC
WEEE No: 82898622

20

11 CE Declaration:

This device corresponds to EU directive
2004/108/EC and 2006/95/EC: With the CE sign

Goobay® , a registered trademark of the

Wentronic GmbH ensures, that the product is
conformed to the basic standards and directives. These
standards can be requested online on www.goobay.de. The
mentioned directives replace all former national permissions in
the European Union. All trademarks and registered brands are
the property of their respective owners.

21

User‘s Manual

22

23

Revision Date 2012-01-13

Version 1

®

Goobay
Pillmannstraße 12

38112 Braunschweig

Germany

Made in China.

Hotline: [phone]
E-Mail: [e-mail]
Web: www.goobay.de
