Notice d’utilisation (FR)
« Souveraine 1500 »
Réf. 2117B-2217B-2215B-2317B-2417B-2415B-2167B-2267B-2265B-2367B-2467B-2465B-2177B-
2277B-2275B-2377B-2477B-2475B.
Conforme aux exigences de la directive Européenne 90/396/CEE, 2004/108/CE et 2006/95/CE
Date : 16/02/2016
Indice : A
Date : 16/02/2016
Indice : A
Réf : 4581-16
Page 3
SOUVERAINE 1500
2
SOMMAIRE
La Gamme « Souveraine 1500 » de
GODIN
Un bon investissement pour bien cuisiner à vie, capable de satisfaire les utilisateurs les plus
exigeants :
Du particulier au professionnel de la restauration.
Pages
PARTIE RÉSERVÉ À
L’UTILISATEUR
Conseil de sécurité
3
Implantation
3 à 4
Descriptifs généraux des dessus
4
Descriptifs généraux des tableaux de bord
5
Utilisation
6
PARTIE GAZ
Brûleur à flamme pilote
7
Brûleur coup de feu
8
Le four gaz
9
PARTIE ÉLECTRIQUE
Le four électrique
9 à 10
Le maniement du four électrique
10 à 11
Le Four vertical, le coffre de rangement
12
L’étuve, la friteuse
12 à 13
Tableau des températures
14 à 16
Nettoyage et entretien
17
Montage et démontage de la porte du four
18
Hottes souveraines et principe d’installation pour dossier souveraine
19
En cas de panne
20
PARTIE RÉSERVÉ À
L’INSTALLATEUR
Conseils de sécurité
21
Local d’implantation
21
Débit d’air
21
PARTIE GAZ
Raccordement au gaz
21 à 22
Mise en place de l’appareil
22
Changement de gaz
22 à 23
Réglage de l’air primaire
23
Réglage des By-pass
23
Changement de gaz pour le four (gaz)
24
PARTIE ÉLECTRIQUE
Raccordement
25
Différents types de branchement
25
Pour effectuer le raccordement, deux méthodes
26
Intensités maximales
26
PARTIE RÉSERVÉE À
L’UTILISATEUR ET À
L’INSTALLATEUR
Comment remédier à une difficulté d’usage ou de fonctionnement
27
L’éco-participation
28
Pièces de remplacement
28
Éclatés et nomenclatures des cuisinières
29 à 41
Schéma électrique du four électrique et de l’étuve ou four vertical
42 à 43
Garantie contractuelle Godin
45
Page 4
SOUVERAINE 1500
3
Partie réservé à l’utilisateur
Avant-propos :
- Vous venez d’acquérir une cuisinière Souveraine 1500 et nous vous remercions de ce choix,
témoignant ainsi de votre confiance.
- Cette cuisinière, a été étudiée, conçu et réalisé en France, avec soin pour vous donner entière
satisfaction.
- Il est important de bien lire cette notice en entier avant l’installation de votre cuisinière.
- Il est recommandé de conserver cette notice, même après installation de votre cuisinière.
À la réception de votre appareil, assurez-vous que celui-ci est en bon état.
Si des avaries dues au transport notamment, étaient visibles, signifiez les réserves au transporteur dès
réception et confirmez-les par lettre recommandée, dans les 48 h après réception.
Conseil de sécurité
Pour la meilleure utilisation de votre appareil, il est impératif de suivre les consignes afin d’éviter tout risque d’incendie,
de choc électrique et de blessure.
- Lisez complètement cette brochure.
- Assurez-vous que votre appareil est correctement relié à la terre par un technicien qualifié.
- Sachez immédiatement faire le nécessaire pour interrompre l’arrivée du gaz et couper l’alimentation électrique.
- Toujours bien tenir votre appareil dans un état d’entretien irréprochable.
- Faîtes effectuer les réglages et les réparations dès que nécessaire.
- Ne laissez pas les enfants seuls ou sans surveillance dans la pièce où l’appareil fonctionne.
- N’utilisez pas le tiroir à casserolerie pour stocker du matériel inflammable.
- Portez des vêtements appropriés pour éviter toute inflammation.
- Protégez-vous les mains pour accéder dans le (les) four (s) avec des « mains froides ».
- Faites attention pour ouvrir les portes. La manœuvre doit être effectuée avec précaution.
- Le mouvement d’ouverture de la porte doit être accompagné jusqu’à l’ouverture totale et éviter ainsi le choc de
fin de course.
- La porte ouverte n’est pas destinée à recevoir de charges.
- Ne jamais mettre à chauffer une boite de conserve sans l’avoir ouverte au préalable.
- Toujours bien placer les grilles supports de plats pendant que le four est froid.
- Un changement de niveau à chaud est toujours une opération délicate et dangereuse.
Ne jamais recouvrir la sole en fonte émaillée de papier aluminium ou autre. Les trous doivent impérativement
rester dégagés.
Ne jamais recouvrir complètement une grille support de plats d’une feuille d’aluminium ou autre.
NOTA : Afin d’utiliser votre cuisinière dans les meilleures conditions possibles, nous vous conseillons vivement
d’installer 1 hotte aspirante. Cette dernière devra être située à environ 81 cm au-dessus du plan de travail.
Implantation
Ci-après, vous trouverez toutes les dimensions utiles pour le raccordement au gaz.
Vous trouverez également les dimensions utiles en cas d’installation de notre hotte (réf. 2026) et de notre dossier (réf.
2011) conçus pour l’Exquise ou l’Exquise Pro, que vous pouvez vous procurer auprès de nos revendeurs.
CONFIEZ L’INSTALLATION DE VOTRE APPAREIL À UN PROFESSIONNEL
QUALIFIÉ, QUI POURRA PAR LA SUITE EFFECTUER LES OPÉRATIONS
D’ENTRETIEN NÉCESSAIRES.
Page 5
SOUVERAINE 1500
4
Descriptifs généraux des dessus
Alimentation
électrique
Arrivée gaz
Réf : 2117B-2217B-2215B
1 Brûleur gaz de 4 KW
1 Brûleur gaz de 2.2 KW
1 Brûleur gaz de 5.2 KW
2 Brûleurs gaz de 1.8 KW
2 Brûleurs gaz de 3 KW
Réf : 2317B-2417B-2415B
1 Brûleur gaz de 4 KW
1 Brûleur gaz de 2.2 KW
1 Brûleur gaz couvert de 4.5 KW
2 Brûleurs gaz de 1.8 KW
2 Brûleurs gaz de 3 KW
Réf : 2114B-2214B
1 Brûleur gaz de 4 KW
1 Brûleur gaz de 2.2 KW
1 Brûleur gaz de 5.2 KW
1 Brûleurs gaz de 1.8 KW
1 Brûleurs gaz de 3 KW
1 friteuse de 3 kW
Réf : 2114B-2214B
1 Brûleur gaz de 4 KW
1 Brûleur gaz de 2.2 KW
1 Brûleur gaz de 5.2 KW
1 Brûleurs gaz de 1.8 KW
1 Brûleurs gaz de 3 KW
1 grill viande de 3 KW
Réf : 2114B-2214B
1 Brûleur gaz de 4 KW
1 Brûleur gaz de 2.2 KW
1 Brûleur gaz couvert de 4.5 KW
1 Brûleurs gaz de 1.8 KW
1 Brûleurs gaz de 3 KW
1 friteuse de 3kW
Réf : 2114B-2214B
1 Brûleur gaz de 4 KW
1 Brûleur gaz de 2.2 KW
1 Brûleur gaz couvert de 4.5 KW
2 Brûleurs gaz de 1.8 KW
2 Brûleurs gaz de 3 KW
1 grill viande de 3kW
Page 6
SOUVERAINE 1500
5
Descriptifs généraux des tableaux de bord
Réf.2318 B – 2118 B
Brûleur bas Brûleur haut Brûleur centre Four gaz Gril électrique Brûleur bas Brûleur haut Thermostat Brûleur bas Brûleur haut
Réf. 2218 B – 2418 B
Brûleur bas Brûleur haut Brûleur centre sél.four Thermostat Brûleur bas Brûleur haut Thermostat Brûleur bas Brûleur haut
Électrique
Page 7
SOUVERAINE 1500
6
Utilisation
RTIE GAZ
Four électrique 2 manettes :
Multifonction -1 sélecteur (10 s élections)
-1 thermostat (10 graduations)
Four gaz 1 manette :
-1 robinet thermostatique
de réglage et de sécurité (10 repères)
Brûleur gaz 1 robinet gaz de sécurité :
repère grande flamme : pleine ouverture
repère petite flamme : débit réduit
Grill four gaz 1 commutateur :
asservi à un thermostat (10 graduations)
Interrupteur Allumage du piezo : interrupteur vers le bas
3 positions Allumage de la lumière du four à gaz :
Interrupteur vers le haut
Organes de commande
Page 8
SOUVERAINE 1500
7
♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦ PARTIE GAZ ♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦
Brûleur à flamme pilote
Manette de commande (position grande et petite flamme).
Les brûleurs sont alimentés par des robinets ; ceux-ci sont fermés lorsque l’index (0) de la manette de
commande est placé en face du repère situé sur le tableau de bord (vers le haut). Le débit maximal est obtenu
en tournant la manette d’un quart de tour vers la gauche (repère grande flamme).
Le débit minimal est obtenu en tournant encore la manette vers la gauche (repère petite flamme). Chaque
brûleur est équipé d’une sécurité avec thermocouple. En cas d’ouverture accidentelle du robinet sans allumage,
il n’y a pas d’écoulement de gaz au brûleur.
De même, en cas d’extinction accidentelle du brûleur par un fort courant d’air par exemple, l’écoulement du
gaz serait rapidement stoppé.
Marche à suivre pour effectuer l’allumage :
1 - Appuyer sur le dispositif d’allumage électrique jusqu’au point 10
2 - MAINTENIR la manette enfoncée
3 - Tourner la manette et placer l’index en regard du repère grande flamme
4 - Dès l’allumage du brûleur, lâcher l’interrupteur en maintenant la manette enfoncée
5 - Relâcher après 3 ou 4 secondes la manette
6 - Pour l’extinction, appuyer puis tourner la manette à la position (O)
Ustensiles recommandés :
Souveraine 700
Bruleur semi rapide (1.8kW) : Ø à partir de 12cm
Bruleur semi rapide (2.2kW) : Ø à partir de 18cm
Bruleur rapide (3kW) : Ø à partir de 22cm
Bruleur super-rapide (4kW) : Ø à partir de 26cm
En règle générale, les flammes ne doivent pas remonter autour de l’ustensile de cuisine.
Entretien :
Enlever la grille, puis la tête du brûleur, puis la cuvette.
Nettoyez ces pièces à l’eau savonneuse, rincer et sécher pour éviter l’obturation des orifices. Bien replacer les
ergots dans leur logement.
Brûleur coup de feu
Pour l’allumage :
7 - Appuyer sur le dispositif d’allumage électrique jusqu’au point 10
8 - MAINTENIR la manette enfoncée
9 - Tourner la manette et placer l’index en regard du repère grande flamme
10 - Dès l’allumage du brûleur, lâcher l’interrupteur en maintenant la manette enfoncée
11 - Relâcher après 3 ou 4 secondes la manette
12 - Pour l’extinction, appuyer puis tourner la manette à la position (O)
Il sert à répartir la chaleur uniformément sur une grande surface.
Il peut être utilisé en chauffage rapide en enlevant les ronds en fonte.
REMARQUE IMPORTANTE :
L’ustensile de cuisine doit complètement obturer l’orifice dégagé.
IMPORTANT : s’assurer que la couronne en laiton soit placée de façon à présenter une fente de sortie de gaz
en regard de la bougie d’allumage pour obtenir un fonctionnement optimal. La bougie doit rester propre.
Page 9
SOUVERAINE 1500
8
Brûleur coup de feu
Pour l’allumage :
-Mettre l’index en regard du repère grand flamme
-Appuyer sur la manette
-Appuyer quelque seconde sur le levier d’allumage
-Lorsque le brûleur est allumé, relâcher après 3 ou 4 secondes
Il sert à répartir la chaleur uniformément sur une grande surface.
Il peut être utilisé en chauffage rapide en enlevant les ronds en fonte.
REMARQUE IMPORTANTE :
L’ustensile de cuisine doit complètement obturer l’orifice dégagé.
Tiroir de propreté
Un tiroir de propreté amovible est situé sous les brûleurs.
Il permet de nettoyer aisément les éventuels débordements.
REMARQUE IMPORTANTE :
Ne pas utiliser la cuisinière sans le bac de propreté
qui ne doivent être extraits que lorsque tous les éléments chauffants
sont à l’arrêt et suffisamment refroidis.
Page 10
SOUVERAINE 1500
9
Le four gaz
Dimensions : 530 x 440 x 330 mm
Capacité : 75 litres
Il est alimenté par un brûleur tout gaz de 4500W
La manette de commande est associée à un thermostat très précis.
Pour l’allumage :
- Ouvrir la porte de four
- Placer l’index en regard d’un chiffre quelconque
- Appuyer sur la manette
- Lancer l’allumeur
- Après 3 ou 4 secondes, lâcher la manette, placer l’index selon la température désirée.
- Fermer doucement la porte du four.
La température de 220°C est obtenue en 10 minutes.
Le four gaz est équipé d’un gril électrique :
ATTENTION : la porte est chaude pendant le fonctionnement, éloignez les jeunes enfants.
LA FONCTION GRIL NE DOIT ÊTRE UTILISÉE QUE LORSQUE LE BRÛLEUR
DU FOUR EST A L’ARRÊT.
REMARQUE : si le brûleur était en fonctionnement, le gril s’arrêterait rapidement, la chaleur du four
influencerait le thermostat électrique.
Puissance du gril : 2500W
1 commutateur asservi à un thermostat 0 à 10.
Nota : Toutes les versions gaz ont donc une augmentation de courant nominal de 10,5 ampères.
♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦ PARTIE ÉLECTRIQUE ♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦
Le four électrique
Capacité : 75 litres
Dimensions :
Largeur : 530 mm
Profondeur : 440 mm
Hauteur : 330 mm
Le four multifonction est équipé de 4 éléments chauffants :
- La sole 2150W
- La voûte 1100W
- Le gril 2500W
- La résistance circulaire 2500W
Il est commandé par 1 sélecteur à 9 positions.
Son allure de chauffe est contrôlée grâce à un thermostat à 10 positions de haute précision.
Il est, en outre, équipé d’un ventilateur pour la chaleur tournante.
Principes de fonctionnement :
Le four multifonction, comme son nom l’indique, permet d’utiliser tous les types de cuisson :
a) Par convection naturelle (traditionnelle)
b) Par convection force (la turbine brasse l’air contenu dans le four et le fait passer au travers des spires
incandescentes de la résistance circulaire)
c) Par convection semi forcée (l’air chaud est brassé par la turbine)
d) Par rayonnement infrarouge lors de l’utilisation du gril.
ATTENTION : la porte est chaude pendant le fonctionnement, éloignez les jeunes enfants.
Page 11
SOUVERAINE 1500
10
Le thermostat :
La position choisie pour le thermostat va déterminer la température dans le four avec précision.
Il est gradué de 1 à 10.
Les températures obtenues sont celles rappelées dans les tableaux page 10
Nota : Après toute cuisson, il est nécessaire de ramener le sélecteur à la position 0.
Le thermostat règle la température mais laisse les éléments chauffants sous tension.
Performances :
Temps de montée en température à 220°C en réglage « cuisson traditionnelle » : 20 min.
Consommation d’énergie pour le maintien du four à 220°C pendant 1 heure : 1400W
Temps nécessaire pour atteindre 290°C : 35 min.
Le maniement du four électrique
Nota : toutes les situations doivent être conduites porte fermée, y compris les positions grilloir.

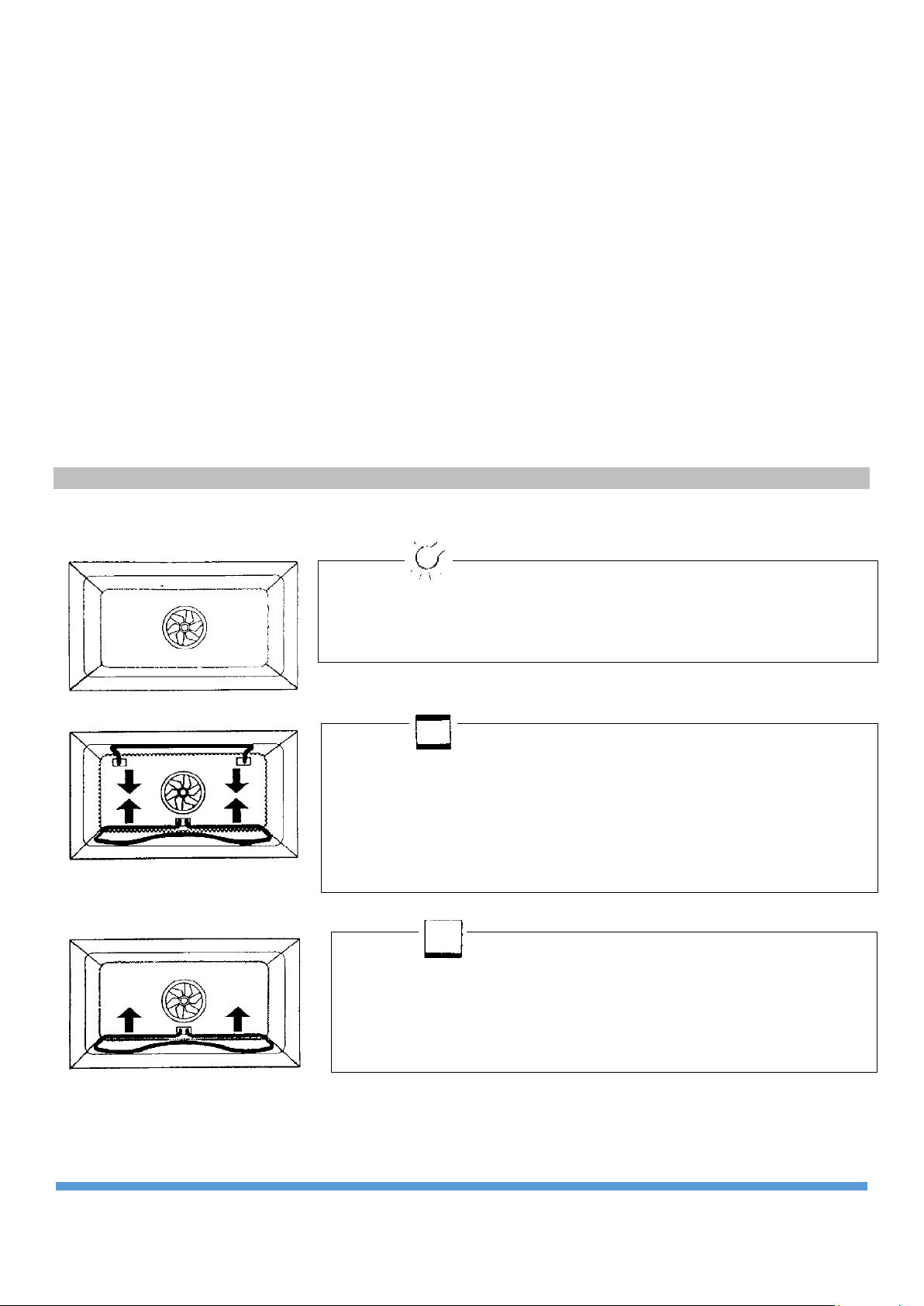

Position
Seule la lampe d’éclairage du four est commandée.
Par la suite toutes les positions du sélecteur commandent l’éclairage du
four (sauf la position 0).
Position
Correspond à la cuisson traditionnelle.
Cette position met en tension la résistance de sole et de voûte :
puissance absorbée 3250W.
La température est à régler au thermostat entre 50 et 260°C (1 à 8). La
répartition de la chaleur se fait par convection naturelle.
Utilisation : pour vos cuissons homogènes (rôtis, côtes de porc …).
Position
Seule la résistance de la sole est en fonction : puissance absorbée
2150W.
La température est réglée à l’aide du thermostat (1 à 9).
Utilisation : cuisson nécessitant uniquement une source de chaleur
par le bas (fond de tarte).
Page 12
SOUVERAINE 1500
11

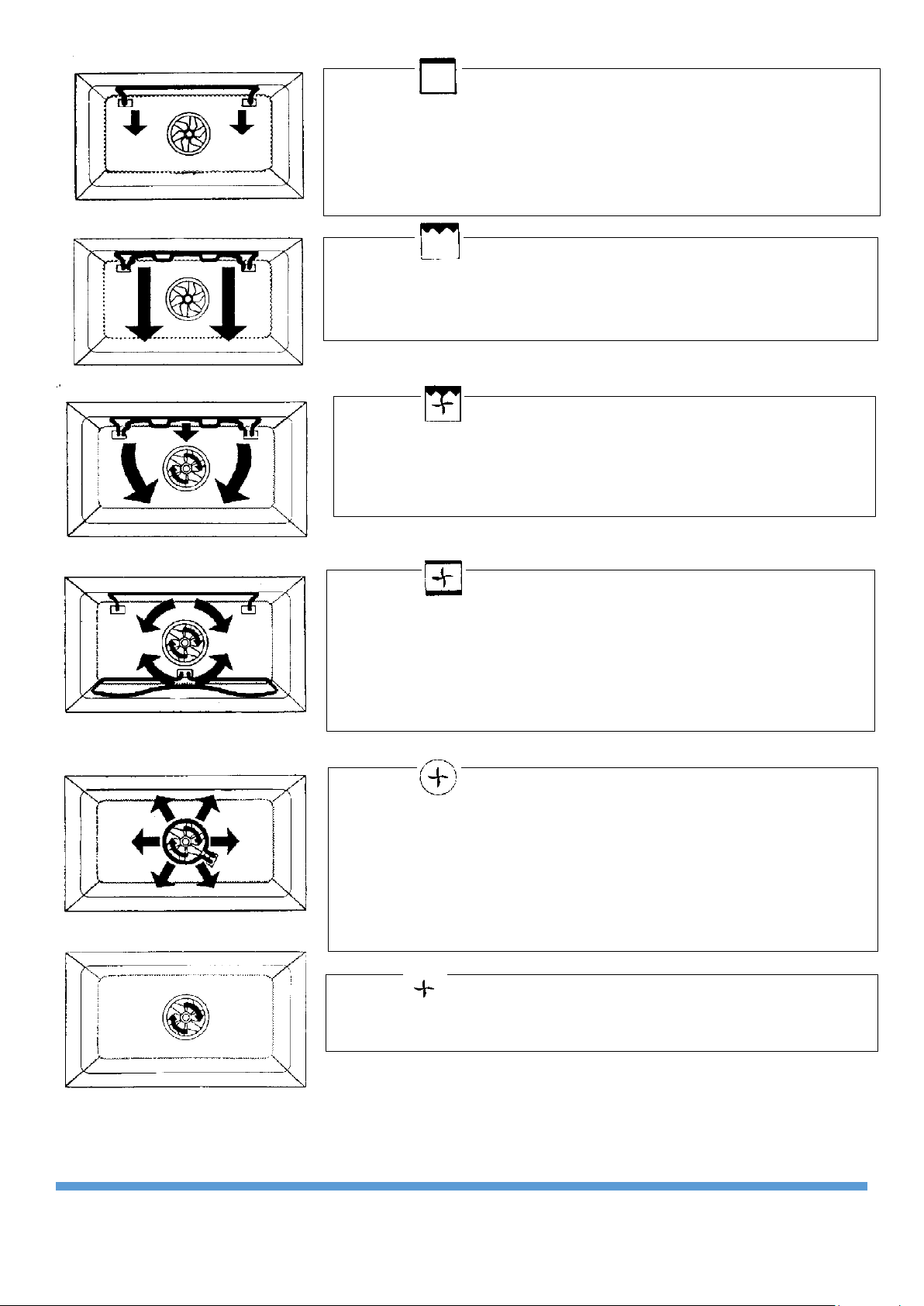

Position
Seule la résistance de voûte est sous tension : puissance absorbée
1100W.
La température est à régler avec le thermostat (1 à 10).
Utilisation : cuisson lente ne nécessitant qu’une faible source de
chaleur par le haut (saucisses).
Position
Seule la résistance de gril est en fonction : puissance absorbée 2500W.
Le thermostat est à placer en position 10.
Utilisation : gratiner, rissoler, cuisson traditionnelle au gril.
Position
Les résistances de sole et de voûte sont en fonctions : puissance
absorbée 3250W.
La chaleur est distribuée en convection semi forcée.
Le thermostat est à régler entre 1 à 9.
Utilisation : cuisson de plat de quantité importante nécessitant une
cuisson uniforme à l’intérieur comme à l’extérieur (dinde, rôtis …).
Position
La résistance du gril est sous tension et la turbine tourne : puissance
absorbée 2540W.
Le thermostat est à placer en position 6 à 10.
Utilisation : cuisson au gril avec brunissage extérieur (entrecôtes…).
Position
La résistance circulaire est en fonction ainsi que la turbine : puissance
absorbée 2500W.
Le thermostat est à régler entre 6 à 9.
La chaleur est distribuée par la convection forcée.
Les graisses des vapeurs sont calcinées au contact de la résistance
circulaire incandescente. Cette position est utilisée pour des cuissons
économiques.
Position
Seule la turbine est en fonction. Cette position est à utiliser pour la
décongélation sans risque de début de cuisson.
Page 13
SOUVERAINE 1500
12
Le four vertical :
A chaleur tournante
Volume utile : 45 Litres
Dimensions :
Hauteur : 360 mm
Largeur : 300 mm
Profondeur : 440 mm
Il est chauffé par une résistance circulaire de 2500 W.
Il est commandé par un commutateur auquel est asservi un thermostat à 10 positions.
Dès la mise en chauffe, la turbine se met en marche et répartit parfaitement la chaleur produite par la résistance
circulaire.
Ce mode de cuisson permet d’utiliser des températures plus basses.
Performance : montée à 220°C en 24 min.
ATTENTION : la porte est chaude pendant le fonctionnement, éloignez les jeunes enfants.
Le coffre de rangement :
Volume utile : 75 Litres
Dimensions :
Hauteur : 500 mm
Largeur : 320 mm
Profondeur : 470 mm
Il sert à ranger les plats, les casseroles.
L’étuve :
Volume utile : 75 Litres
Dimensions :
Hauteur : 500 mm
Largeur : 320 mm
Profondeur : 470 mm
Elle est chauffée par une résistance circulaire de 1500 W.
L’air chaud est brassé par une turbine pour uniformiser la température.
La température obtenue à la position « 10 » est de 100°C.
Elle est commandée par un commutateur auquel est asservi un thermostat 10 positions.
Elle sert à maintenir les plats au chaud, éventuellement à décongeler… chauffer les assiettes…
Friteuse :
Equipement :
Elle est munie d’une résistance plongeante de 3 kW.
La mise sous tension se fait par l’intermédiaire :
- d’un commutateur placé sur le fronton de la cuisinière,
- d’un thermostat réglable situé à l’arrière, permettant de porter l’huile à la température souhaitée,
- d’un second thermostat dit thermostat de sécurité, qui interdit totalement que l’huile ne dépasse 190°C.
Si celui-ci se déclenche, il y a lieu de réarmer la friteuse pour permettre sa remise en marche (voir figure ciaprès).
Page 14
SOUVERAINE 1500
13
Nota :
Si le thermostat de sécurité se déclenche trop souvent, assurez-vous :
- que vous cuisiniez avec suffisamment d’huile,
- que vous adaptez bien le réglage selon la température requise.
Utilisation :
Laver le bac à huile avec soins à l’eau chaude avant la première utilisation.
Important : ne jamais mettre sous tension sans huile.
- le niveau d’huile doit toujours être entre le repère maxi et le repère mini.
- la friteuse doit être utilisée avec le couvercle enlevé.
- mettre en marche par la manette sur le fronton de l’appareil, puis régler la température à l’aide de la manette
arrière.
Avertissement :
En cas d’utilisation d’un corps gras solide, toujours faire fondre les blocs avant l’introduction dans la friteuse
sous peine de détérioration de la résistance. Celle-ci doit en effet toujours être dans la friture lorsqu’elle est
sous tension.
Remarque :
Une zone froide située sous la résistance permet aux aliments tombés accidentellement dans la friteuse de ne
pas se calciner et éviter ainsi la formation d’éléments nocifs.
Après chaque cuisson, retirer le panier et le suspendre au crochet pour égoutter l’huile.
Remettre le thermostat au minimum et arrêter la friteuse. Attendre que l’huile soit suffisamment refroidie pour
remettre le couvercle.

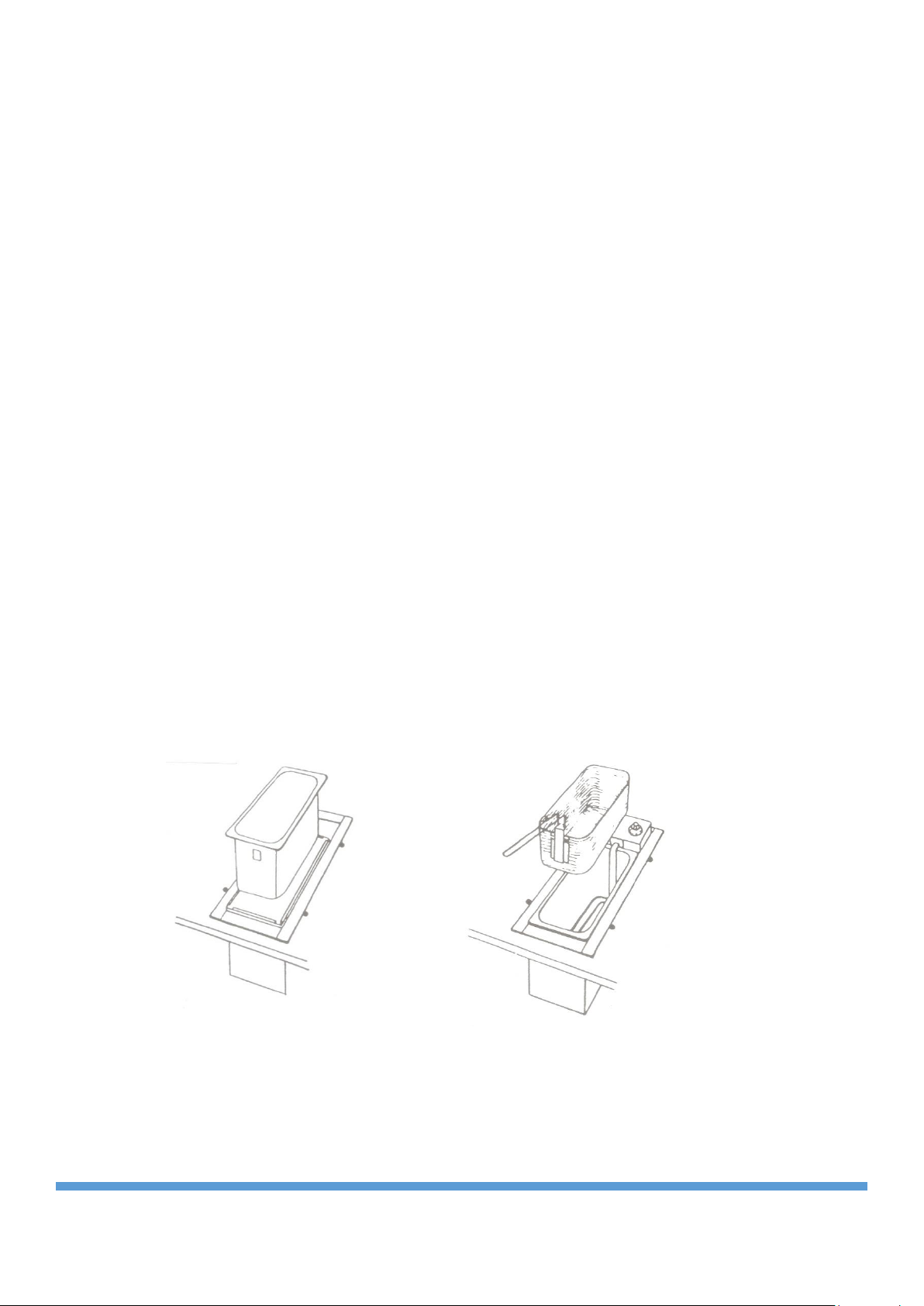

Filtrage de l’huile :
Les résidus de friture flottants à la surface doivent être enlevés après chaque cuisson à l’aide d’une écumoire.
Les résidus sur le fond de la zone froide sous la résistance peuvent être laissés.
Cependant pour une plus longue utilisation de l’huile, de temps à autre, soulever la résistance avec précaution
sans trop tirer sur le fil et extraite le bac pour filtrer l’huile, ou pour la remplacer. Cette opération se réalise
lorsque l’huile est suffisamment refroidie pour éviter toute brûlure.
Page 15
SOUVERAINE 1500
14
Température et temps de cuisson :
Amuse-gueule………………………………………………...…...
190 °C
MAXI
2
Beignets et pâtes pâtissières………………………………………
180 °C
7
5
Poulets et rôtis………………….....................................................
190 °C
MAXI
8
Escalopes de veau…………………………………………………
190 °C
MAXI
3
Saucisses à cuire…………………………………………………
190 °C
MAXI
3
Pommes de terre frites :
- blanchir……………………….....................................................
170 °C
6
4
- dorer……………………………………………………………
180 °C
7
2
Pommes de terre :
- chips……………………………………………………………
180 °C
7
4
- pailles……………………………………………………………
170 °C
6
3
- dauphines………………………………………………………...
190 °C
MAXI
4
Beignets de légumes………………………………………………
190 °C
MAXI
4
Cervelles et abats…………………………………………………
190 °C
MAXI
3
Croquettes diverses : poissons, pomme de terre…………………
190 °C
MAXI
4
Filets de poissons panés : soles, limande ou poissons d’eau douce.
190 °C
MAXI
4

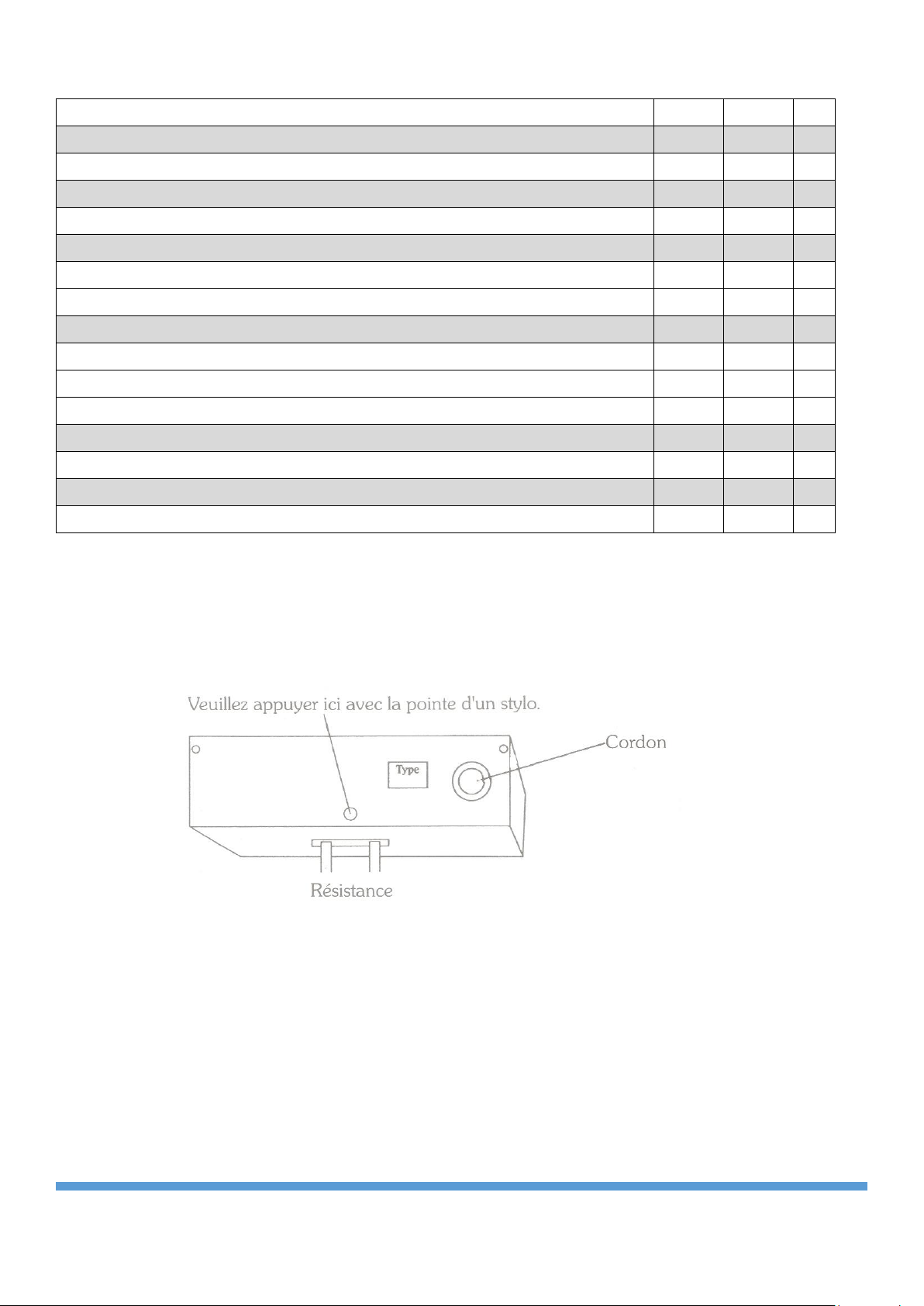

Remarque : Si votre friteuse s’arrête subitement de fonctionner, cela signifie que le thermostat de sécurité a
coupé. Arrêtez la friteuse et sortez le boîtier de commande. Sur la partie inférieure du boîtier de commande
(voir figure ci-dessous), vous verrez un trou par lequel vous avez accès au thermostat de sécurité. Pour réarmer
le thermostat de sécurité, il vous suffit d’insérer la pointe d’un stylo dans ce trou sur la pointe du thermostat.
Si le thermostat de sécurité coupe trop souvent, vérifiez que vous ne cuisinez pas à trop forte température,
sachant que 180°C suffisent. Assurez-vous aussi qu’il reste suffisamment d’huile dans la cuve.
Le gril viande :
En fonte émaillée 2500W.
Mise en service :
Avant toute utilisation, il est conseillé d’effectuer un préchauffage de 10 minutes. La puissance de chauffe est
commandée par un doseur d’énergie gradué de 1 à 6, permettant ainsi toutes les cuissons, de la cuisson lente,
en profondeur, aux viandes saisies.
Nos conseils :
Pour éliminer les fumées dégagées pendant la cuisson, une aspiration efficace à évacuation extérieure est
indispensable.
Page 16
SOUVERAINE 1500
15
Entretien :
Avant tout entretien, laissez-le refroidir.
Afin de faciliter le nettoyage, votre gril est entièrement amovible, et vous pouvez le nettoyer à l’aide d’une
éponge et d’eau savonneuse.
Tableau des températures approximatives des fours
Four électrique multifonction :
Positon thermostat
Température
Temps d’élévation
1
80°C
5 min
2
100°C
7 min
3
130°C
10 min
4
160°C
14 min
5
185°C
19 min
6
210°C
21 min
7
230°C
24 min
8
250°C
27 min
9
270°C
30 min
10
290°C
32 min
Nota :
Les temps de montée en température sont donnés à titre indicatif pour des tensions de réseau de 230 Volts.
Dans certaines situations on trouve des tensions de réseau inférieures à 230 Volts ce qui diminue ces
performances.
Four gaz :
Positon thermostat
Température
Temps d’élévation
1
160°C
5 min
2
175°C
6 min
3
190°C
7 min
4
205°C
9 min
5
220°C
10 min
6
235°C
12 min
7
250°C
14 min
8
265°C
16 min
9
280°C
20 min
10
300°C
26 min
Nota :
Ne pas placer la manette de thermostat à une position supérieure à la température souhaitée.
Exemple : si vous souhaitez 250°C dans le four, allumez et placez le thermostat à 7.
Page 17
SOUVERAINE 1500
16
Four électrique vertical à chaleur tournante :
Position thermostat
Température
Temps d’élévation
1
2
3
4
5
6
7
8
9
10
60°C
90°C
110°C
130°C
150°C
170°C
200°C
230°C
250°C
270°C
4 mm
6 mm
8 mm
10 mm
14 mm
17 mm
20 mm
24 mm
27 mm
30 mm
Nota :
Les temps de montée en température sont donnés à titre indicatif pour des tensions de réseau de 230 Volts.
L’étuve :
Position thermostat
Température
Temps d’élévation
1
2
3
4
5
6
7
8
9
10
30°C
50°C
60°C
65°C
70°C
80°C
85°C
90°C
95°C
100°C
1 mm
3 mm
4 mm
5 mm
6 mm
7 mm
8 mm
9 mm
10 mm
11 mm
Nota :
Les temps de montée en température sont donnés à titre indicatif pour des tensions de réseau de 230 Volts.
TABLEAU DES CUISSONS AU FOUR
DOUX
MODÉRÉ
CHAUD
TRES CHAUD
ROTISSOIRE
SEULE
30°C –
90°C
120°C –
150°C
150°C –
180°C
180°C –
210°C
210°C –
240°C
240°C –
270°C
300°C
Meringues
Chauffeplat
Cakes
Macarons
Quatre-quarts
Biscuits de
Savoie
Sablés
Soufflés
Pate à choux
Pâté en terrine
Brioches
Gibiers
Viandes
blanches
Pate brisée
Tartes
Pate
feuilletée
Poissons
Volailles
Rôtis
Viandes
rouges
Brochettes
Volailles
Plats gratinés
Page 18
SOUVERAINE 1500
17
Nettoyage et entretien
Important : ne jamais mettre le boîtier de friteuse dans l’eau
Les poignées en inox et laiton s’entretiennent à l’aide Godin net « chrome et laiton » Réf.0005.
Les tôles noires extérieures sont recouvertes d’un émail poreux. Il est recommandé de les nettoyer
exclusivement à l’aide d’un diluant genre white spirit, pétrole kerdane ou mieux, du fioul domestique ou
alcool à brûler. NE JAMAIS PROJETER D’ACIDE (CITRON, VINAIGRE, etc…) sur ces émaux. Pour les
autres couleurs, utiliser un liquide vaisselle et une éponge : rincer à l’eau claire.
Les enceintes des fours sont d’origine recouvertes intérieurement d’émail lisse LES LAVER EN
UTILISANT DES PRODUITS DÉCAPANTS DU COMMERCE.
Dans le cas de parois autonettoyantes par catalyse (en option) les graisses sont détruites durant la cuisson et
ce proportionnellement à la température du four. Compte tenu que les viandes, notamment, encrassent, le
four jusqu’aux dernières secondes de cuisson, il est conseillé de laisser le four en fonctionnement 10 à 15
minutes après avoir ôter la viande du four. L’émail autonettoyant a ainsi le temps d’agir : Il « digère » les
graisses dans sa porosité d’où l’apparition de fumées. Ces fumées sortent par le dessus (évacuation prévue à
cet effet) voire par l’avant si le four est très sale.
En cas de coulures dans la partie interne du four ou sur la paroi interne de la porte, utiliser un décapant en
bombe. NE JAMAIS METTRE DE DECAPANT SUR LES PLAQUES AUTONETTOYANTES.
Démonter au préalable les plaques autonettoyantes fin de ne pas les détériorer. Rincer abondamment avant
remontage.
La gamme souveraine a été conçue pour être aisément entretenue :
- Les grilles de dessus
- Les calottes de brûleur
- Les supports brûleur
- Les cuvettes sous brûleur
- Les tiroirs de propreté
Sont des pièces amovibles qu’il est facile de nettoyer à grande eau et du liquide à vaisselle.
Lors de la remise en place, bien prendre garde de replacer les ergots des grilles support dans les trous prévus
à cet effet aux deux coins des cuvettes sous-brûleur.
Page 19
SOUVERAINE 1500
18
Montage et démontage de la porte du four

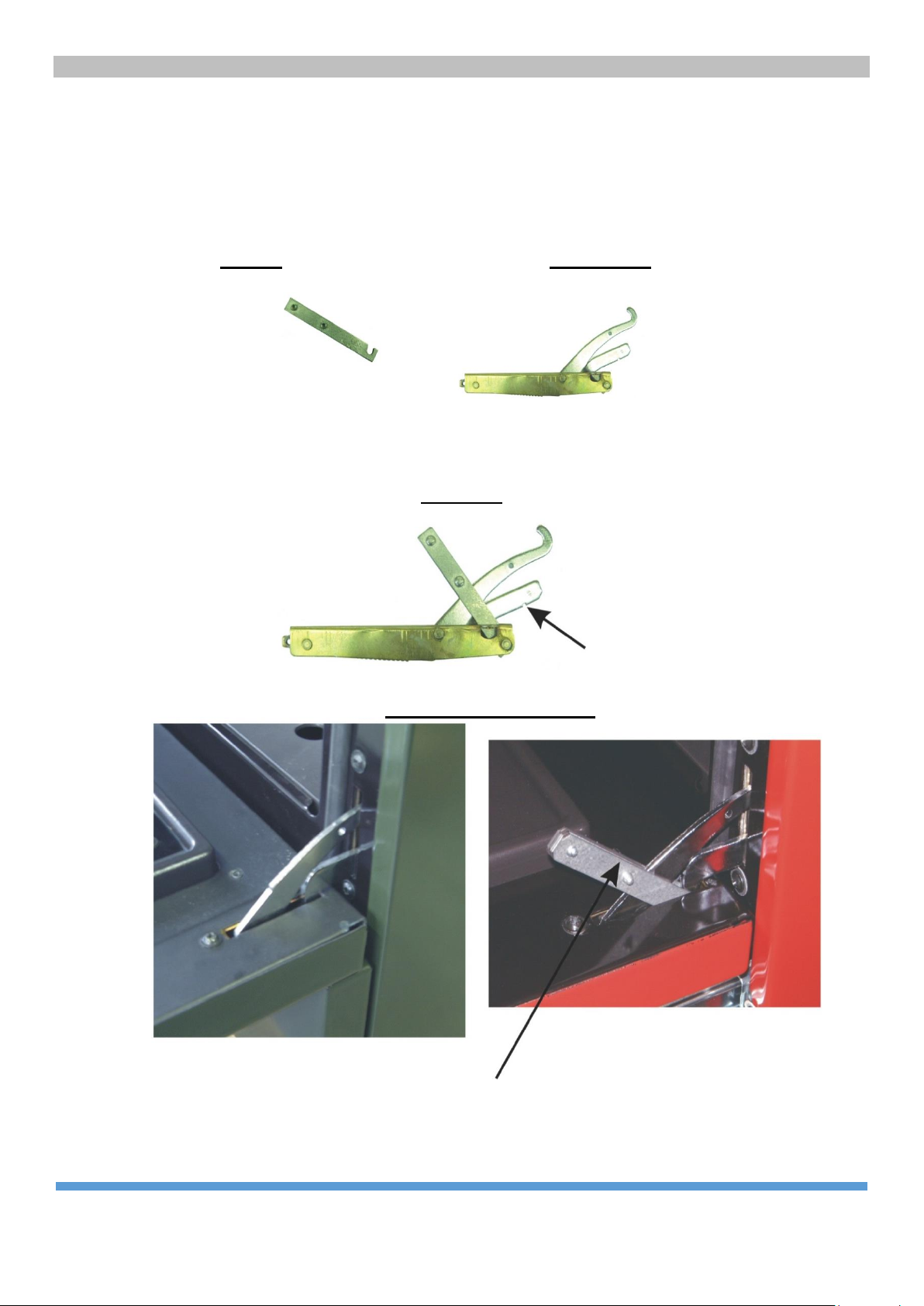

La porte du four principal s’enlève également aisément. Placer les deux outils (fournis sur demande auprès
du Service Pièces Détachées) sur les charnières (selon schéma ci-dessous).
Après quoi l’extraction de la porte est facile en la soulevant un peu puis en l’extrayant vers l’extérieur.
Bien repérer la manœuvre pour la remise en place.
1) Outil 2) Charnière
3) Clipage
4) Démontage de la porte :
Soulever la porte pour
Décrocher et tirer
Insérer l’outil dans l’axe
De charnière
Page 20
SOUVERAINE 1500
19

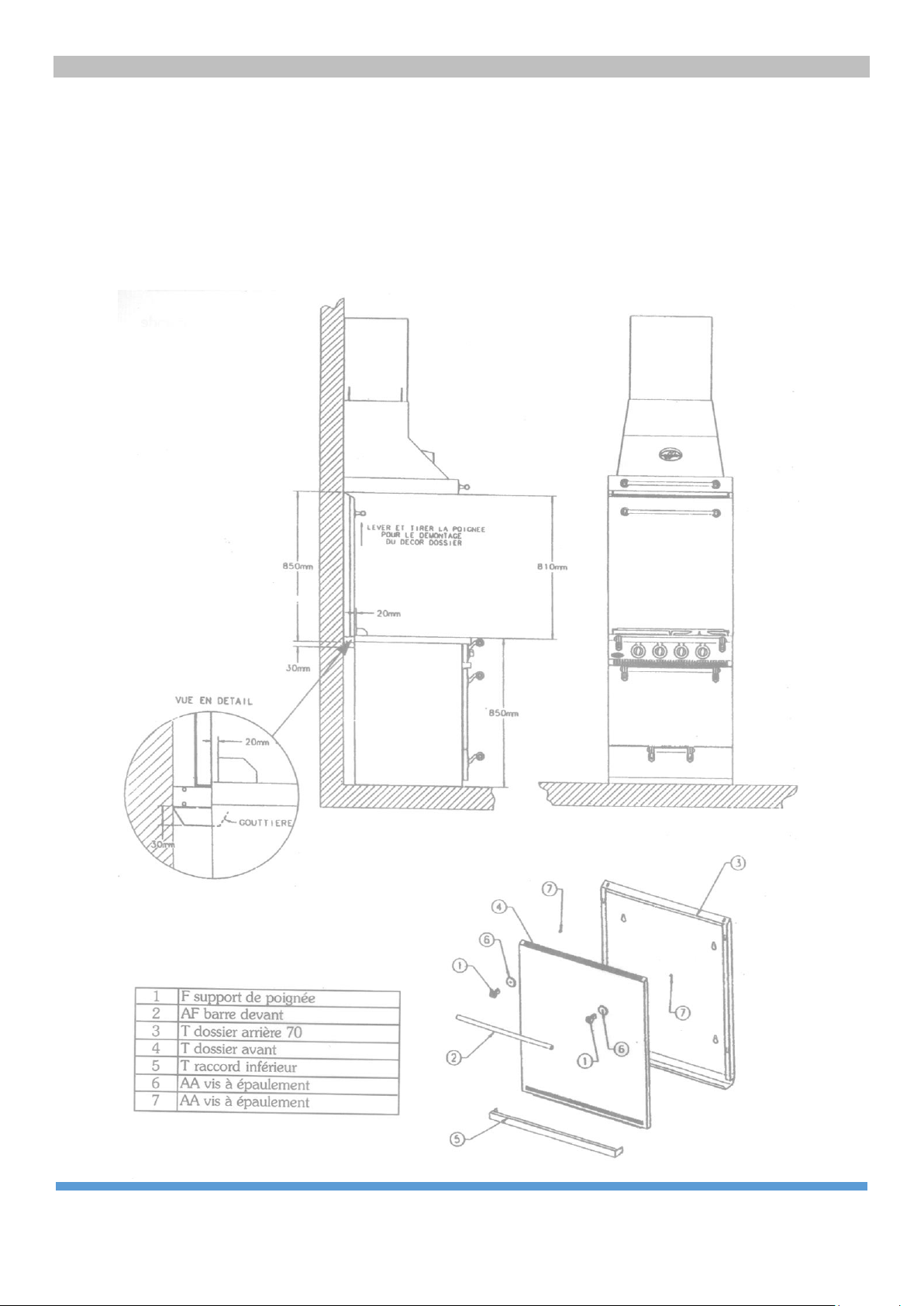

Hottes souveraines et principe d’installation pour le dossier Souveraine
Les hottes Souveraines sont munies d’origine de turbines professionnelles (1 ou 2 suivants les modèles)
destinées à être utilisées, Soit en évacuation par l’extérieur Ø 150 mm (une gaine par moteur), soit en
extraction décentralisée. Pour cela utiliser le caisson de dépression Réf. 0521 (un par groupe).
Il est a donc nécessité de prévoir les raccordements électriques et hydrauliques, lors de la pose entre groupes
et extérieurs.
ATTENTION : Pas de fonctionnement en recyclage évacuation par l’extérieur obligatoire
DOSSIERS : Permettent l’évacuation directe des gaz brûlés de la
Page 21
SOUVERAINE 1500
20
En cas de panne
PROBLEME
SOLUTION
Le four ne fonctionne pas
Vérifiez si la cuisinière est branchée au réseau. Vérifiez les
fusibles, disjoncteurs.
Assurez-vous que l’horloge est en position manuelle ou
qu’elle est programmée.
Vérifiez la position du sélecteur de fonctions et de
températures.
La lumière intérieure du four ne s’allume pas
Changer l’ampoule.
Vérifiez si le montage est correct selon le Manuel.
Si un cycle de nettoyage par pyrolyse est en cours, la
lumière intérieure ne s’allumera pas.
Four à gaz uniquement
L’allumage se fait avec l’interrupteur pièzo relever le
levier vers le haut
Le voyant lumineux de chauffage ne s’allume
pas
Sélectionnez une température.
Sélectionnez une fonction.
Il ne doit s’allumer que quand le four est en train de
chauffer pour atteindre la température sélectionnée.
Génération de fumées pendant le
fonctionnement du four
Processus normal pendant le premier fonctionnement.
Nettoyez le four périodiquement.
Réduire la quantité de graisse ou d’huile sur le plateau.
Ne pas utiliser de températures supérieures à celles qui
sont indiquées sur les tableaux de cuisson.
Les cuissons ne donnent pas le résultat attendu
Modifier la durée, la température, le mode de cuisson, afin
d’obtenir une cuisson plus satisfaisant.
Page 22
SOUVERAINE 1500
21
Conseils de sécurité
L’installation doit toujours être réalisée en conformité avec la législation en vigueur dans le pays où l’appareil
est installé.
L’installation et l’entretien de l’appareil doivent être effectués par un professionnel qualifié conformément
aux textes réglementaires et règles de l’art en vigueur, selon les pays :
Pour la France : Arrêté du 2 Août 1977
Règles techniques et de sécurité applicables aux installations de gaz combustible et d’hydrocarbures liquéfiés
à l’intérieure des bâtiments et de leur dépendance.
Installations de gaz dans les locaux d’habitation.
Normes NF DTU 61.1
Installations électriques à basse tension.
Norme NF C 15-100
Local d’implantation
Air nécessaire à la combustion :
Pour garantir une bonne combustion, il est nécessaire que l’air puisse arriver à la cuisinière en quantité
suffisante.
En conséquence, le local dans lequel elle sera installée devra répondre aux normes en vigueur concernant les
locaux où sont installés les appareils à gaz, et notamment l’entrée d’air en partie basse et la sorite des gaz
brûlés en partie haute doivent présenter respectivement une section minimale de 70 cm2 et 100 cm2.
Le débit d’air nécessaire à la combustion est rappelé dans le tableau ci-dessous.
♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦ PARTIE GAZ ♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦
Raccordement au gaz
Toujours respecter la réglementation en vigueur dans le pays d’installation.
Avant tout raccordement il est impératif de vérifier que le mode choisi est conforme à la norme NF DTU 61.1
P3 (indice de classement : 45-204-3).
Il est nécessaire de contrôler l’installation intérieure ainsi que le diamètre des tuyauteries et la capacité du
compteur afin d’assurer une pression suffisante à l’entrée de l’appareil pour obtenir le débit nominal de la
cuisinière. Vérifier l’état des conduites et des raccords.
Prévoir un robinet de barrage qui doit être installé près de la cuisinière dans le même local, à un endroit
facilement accessible.
S’assurer que l’appareil est réglé pour la gaz qui convient.
Pression d’alimentation : Butane (G 30) 28 – 29 – 30 mbar,
Propane (G31) 30 – 37 mbar,
Gaz naturel (G20) 20 mbar,
Gaz naturel (G25) 20 – 25 mbar,
Remarque : en gras sont données les pressions applicables en France.
Souveraine 700 :
Débit d’air nécessaire
50 m3/heure
Partie réservée à l’installateur
Page 23
SOUVERAINE 1500
22
Mise en place de l’appareil
Monter la barre :
- Placer les supports de barre sans les bloquer.
- Placer la barre.
- Régler la position et bloquer les supports de barre puis les vis de blocage de la barre dans ses supports.
- Régler les vérins pour obtenir une position stable de la table horizontale.
Recommandations :
- Raccordement souple :
Changer éventuellement de côté l’embout porte caoutchouc en s’assurant de la bonne mise en place du joint
d’étanchéité.
Pour le gaz naturel, utiliser un tuyau en caoutchouc de 15 mm de diamètre intérieur marqué NF Gaz d’une
longueur maxi de 2 mètres et 2 colliers adaptés en cas d’installation existante.
Pour le butane ou propane, utiliser un tuyau de caoutchouc de 6 mm de diamètre intérieur marqué NF Gaz
d’une longueur maxi de 2 mètres et 2 colliers adaptés.
Nota : changer le tuyau un peu avant l’expiration de la date de vieillissement indiquée. Le tuyau en caoutchouc
doit être entièrement visible, sa longueur est limitée à 2 mètres.
En cas d’utilisation d’un tuyau flexible à embout mécanique, s’assurer de sa conformité aux normes en vigueur
dans le pays d’installation.
- Raccordement rigide :
Enlever l’embout porte caoutchouc et raccorder l’arrivée rigide.
Nota : dans le cas de raccordement rigide, il est impératif de prévoir un raccord isolant.
Changement de gaz
Le parfait réglage d’un appareil à gaz nécessite des instruments de contrôle précis, aussi nous ne saurions trop
vous recommander « DE VOUS FAIRE LIVRER L’APPAREIL DANS LE GAZ D’UTILISATION ».
Il est cependant possible d’effectuer un changement de gaz. Cette opération doit obligatoirement être
exécutée par un spécialiste.
Pour cela, opérer comme suit :
- Retirer les grilles support
- Retirer les calottes de brûleur, puis les supports de brûleur
- Retirer les cuvettes sous-brûleur
- Débloquer les contre-écrous (D) et les dévisser à fond (voir schéma ci-après)
- Serrer à fond le cône venturi (B) pour dégager complètement l’injecteur
- Maintenir l’étrier à l’aide d’une clé plate de 33 (C) et desserrer puis retirer l’injecteur
- Replacer l’injecteur correspondant (voir tableau des caractéristiques)
- Régler l’air selon l’indication du schéma ci-dessous
- Régler les by-pass en les desserrant si vous passez du butane ou propane au gaz naturel et en les
changeant si vous passez du gaz naturel au gaz butane ou propane (voir caractéristiques des brûleurs)
Type de
Brûleur
Puissance
Gaz Naturel
20/25 mbar
Puissance
Butane /
Propane
28 / 37 mbar
Puissance
Débit
réduit
Ø
Injecteur
Gaz Nat.
Ø
By-pass
Gaz Nat.
Débit
(G20)
Gaz Nat.
Débit
(G25)
Gaz Nat.
Ø
Injecteur
Butane / Propane
Ø
By-pass
Butane /
Propane
Débit
Butane
Débit
Propane
Semi-rapide
1,8 kW
1,8 kW
0,7 kW
100
65/100
165 l/h
190 l/h
70
45/100
50 l/h
127 g/h
65 l/h
125 g/h
Semi-rapide
2,2 kW
2,2 kW
0,75 kW
115
65/100
215 l/h
250 l/h
75
45/100
62 l/h
157 g/h
81 l/h
157 g/h
Rapide
3 kW
3 kW
1.1 kW
130
75/100
290 l/h
335 l/h
85
55/100
85 l/h
216 g/h
110 l/h
212 g/h
Ultra-Rapide
(selon version)
4 kW
3,5 kW
1,15 kW
150
75/100
390 l/h
450 l/h
90
55/100
100 l/h
250 g/h
130 l/h
247 g/h
Super-rapide
5.2kW
5kW
1.7kW
170
99/100
500l/h
550l/h
110
60/100
140l/h
355g/h
180l/h
350g/h
Super-rapide
couvert
(selon version)
4,5 kW
4,5 kW
1,5 kW
150
95/100
435 l/h
505 l/h
100
65/100
120 l/h
305 g/h
157 l/h
300 g/h
Four (2200)
4.5kW
4.5kW
1.1kW
320
80/100
435l/h
505l/h
140
55/100
120l/h
305g/h
157l/h
300g/h
Page 24
SOUVERAINE 1500
23

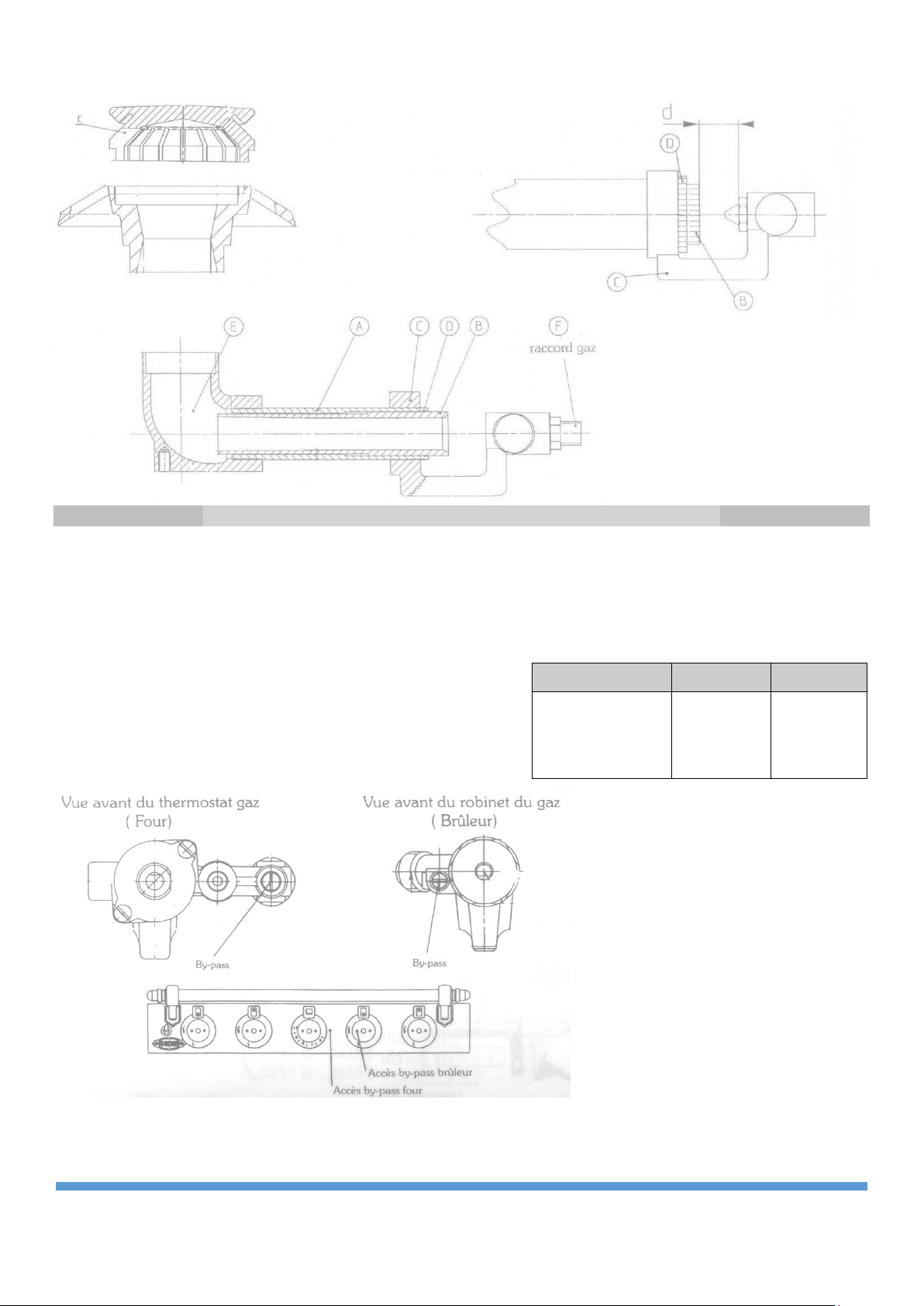

Schéma : Changement de Gaz
Réglage de l’air primaire des brûleurs en fonction du gaz utilisé :
IMPORTANT : appareil réglé au butane/propane. Réglage d’origine usine des bagues air pour butane
28 mbar. Il est parfois nécessaire d’affiner le réglage de ces bagues air lors de l’utilisation au gaz
propane 37 mbar (cas lorsque la flamme est bruyante et nerveuse). Le réglage s’effectue plein débit.
Réglage de l’air primaire des brûleurs en fonction du gaz
utilisé (cote d) :
Type de brûleur
Gaz naturel
G20 / G25
Butane/Propane
Semi rapide 1,8
Semi rapide 2,2
Rapide 3
Ultra rapide 4
Couvert super rapide 4,5
Super rapide 5,2
1 mm / 0.5 mm
1 mm / 0.5 mm
1 mm / 2 mm
10 mm / 10 mm
5 mm / 5 mm
5 mm
2 mm
2 mm
2 mm
2.5 mm
3 mm
13,5 mm
Page 25
SOUVERAINE 1500
24
-

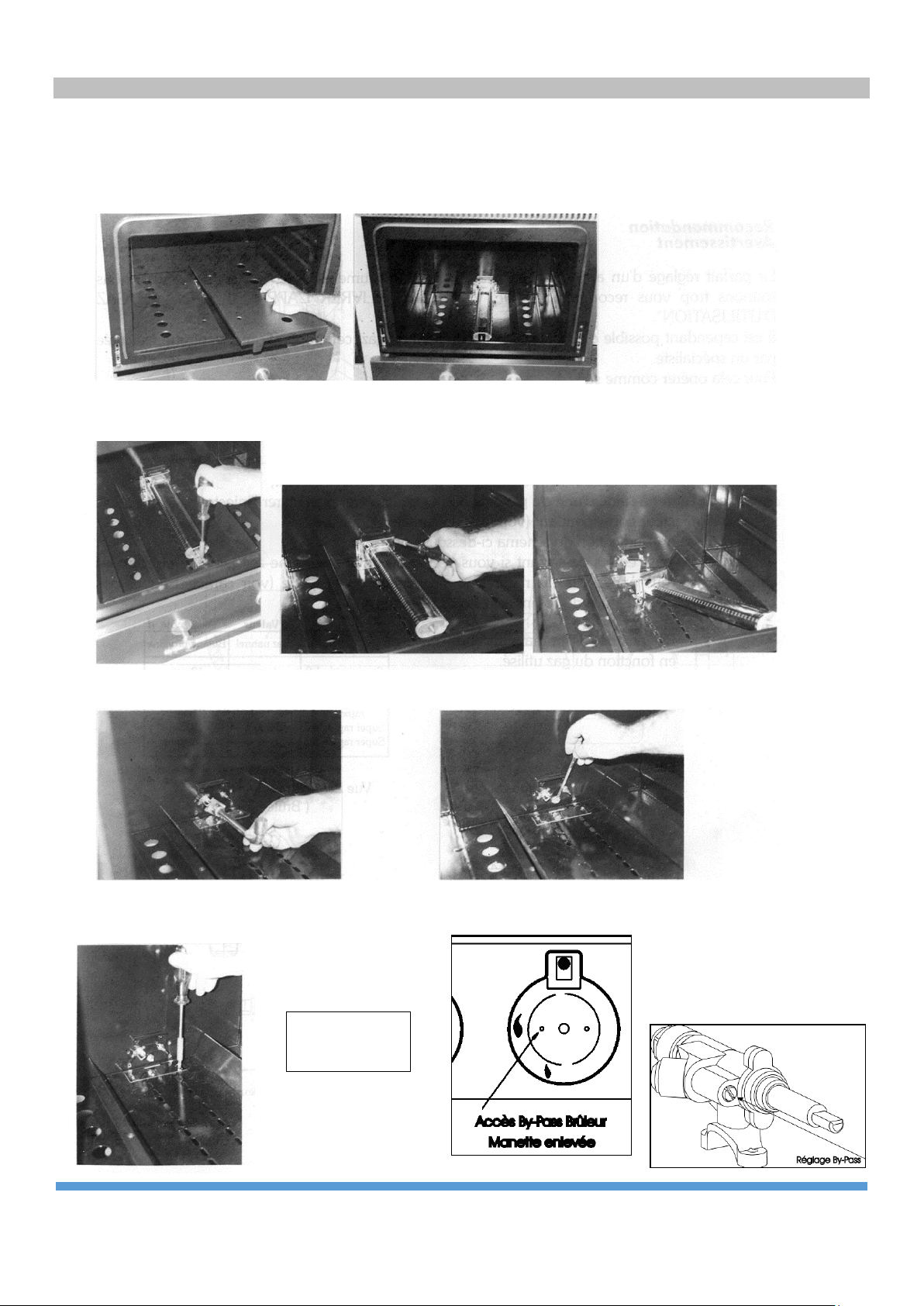

Changement de gaz pour le four (gaz)
1) Retirer en les soulevant, les 2 plaques en fonte de la sole de l’appareil.
2) à l’aide d’un tournevis cruciforme, enlever la patte de maintien
avant du brûleur
3) desserrer les 4 vis qui maintiennent le brûleur en
place puis le retirer
4) changer la pointe de l’injecteur (voir caractéristiques)
5) régler la vis de turbulence sur le brûleur
19mm GPL
15mmGN
Utilisation d’une
vis TH M5X25
6) changer le by-pass du thermostat de four
Page 26
SOUVERAINE 1500
25
♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦ PARTIE ÉLECTRIQUE ♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦
Raccordement :
Tous les éléments de la cuisinière sont conçus pour fonctionner en 230 V. Vérifier avant de brancher au
réseau :
- que la puissance de l’installation est suffisante.
- que lignes d’alimentation sont en bon état.
- que le diamètre des fils est conforme aux règles d’installation du CONSUEL (voir E.D.F).
- que l’installation fixe de l’utilisateur comporte un dispositif de coupure omnipolaire ayant une distance
d’ouverture des contacts d’au moins 3 mm
Enlever le carter à connexions, situé à l’arrière de l’appareil et fixé par vis.
Le schéma de commutation est disposé à l’intérieur de ce carter.
Attention : dans votre Souveraine les phases sont numérotées 1, 2 et 3 et le neutre est numéroté 5/ ou
/4 et 5.

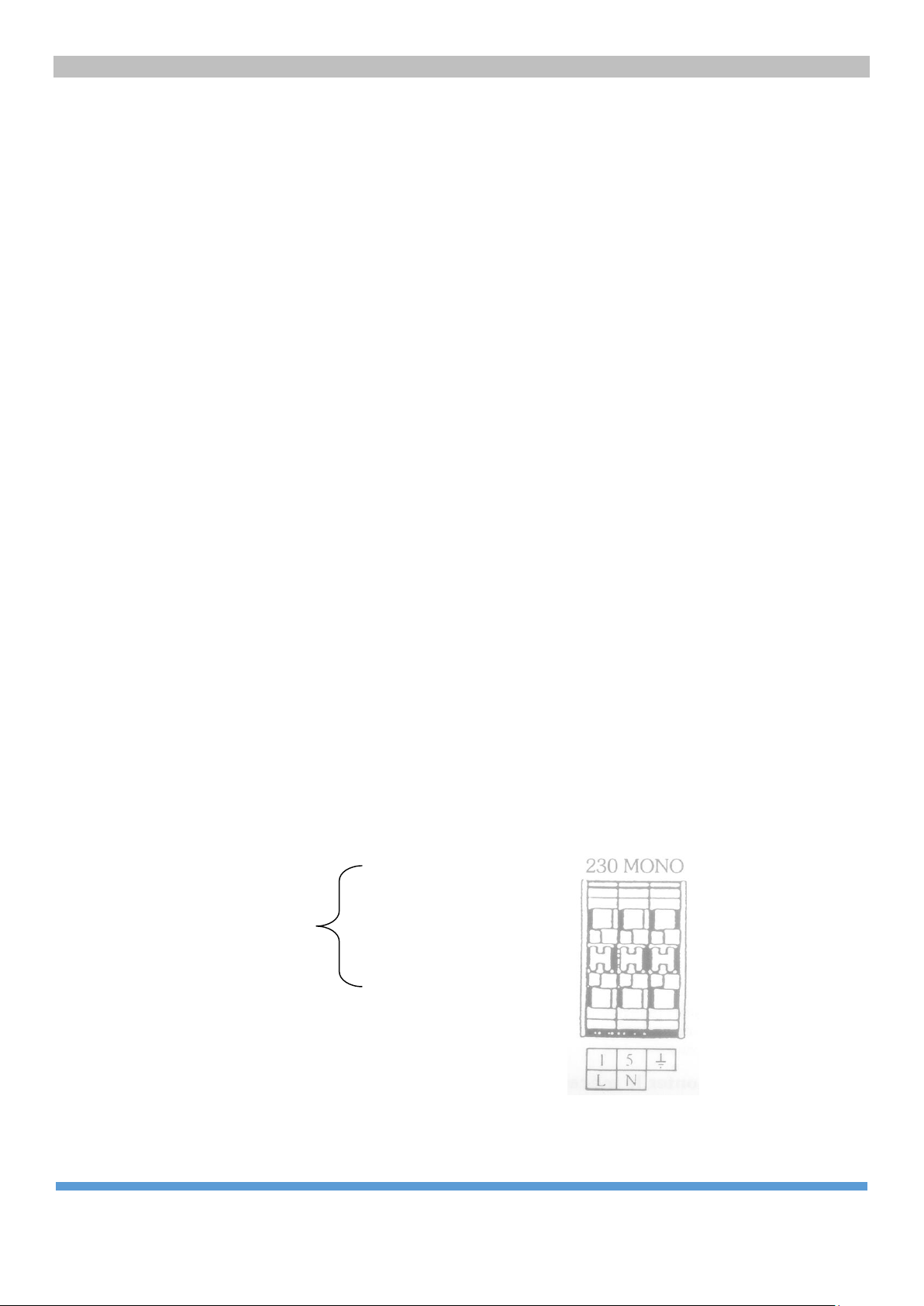

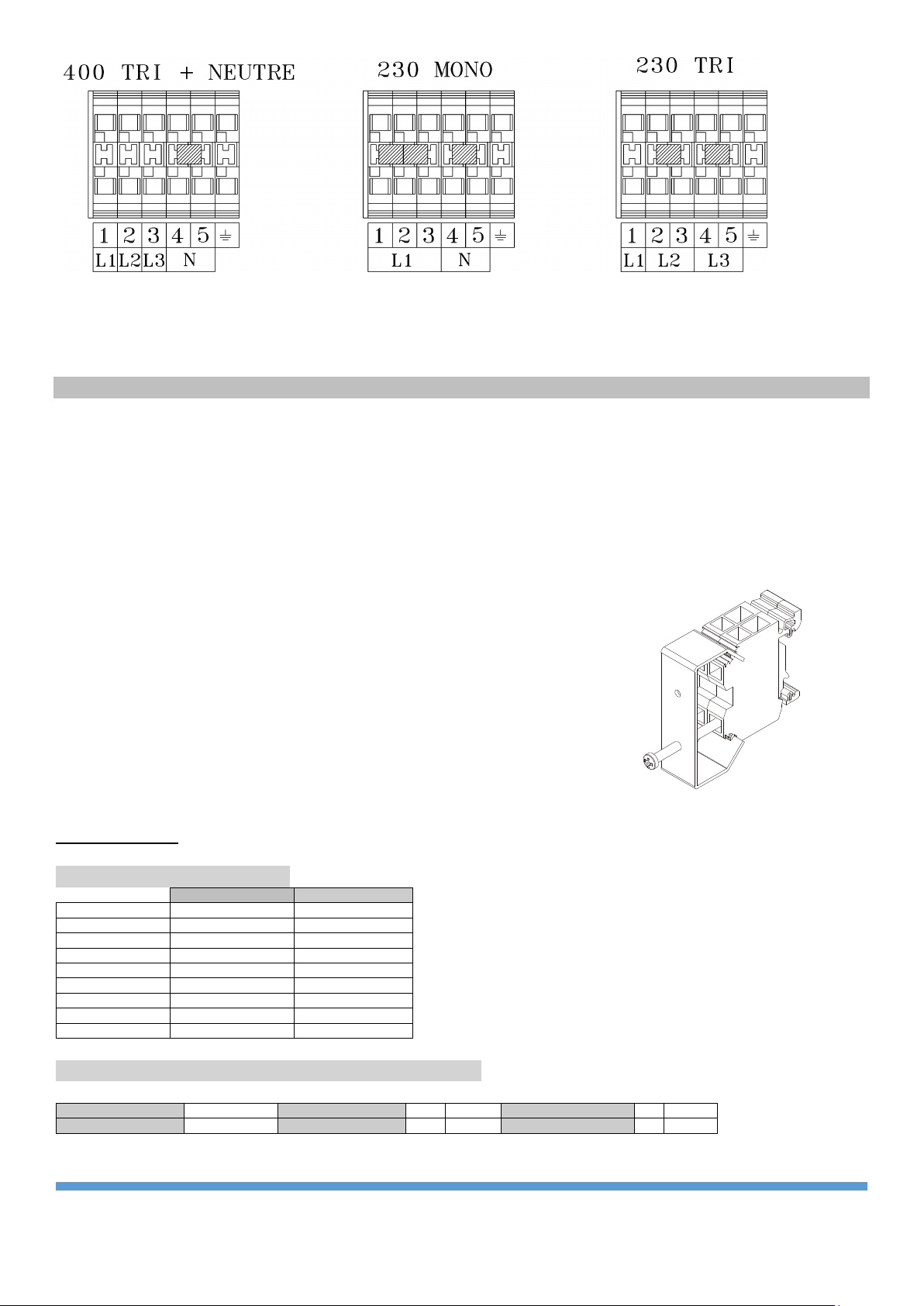

Différents types de branchement
Branchement à deux fils : 230 V
La cuisinière qui sort de l’usine est conçue pour ce type de raccordement (d’où l’expression « branchement
de l’usine »).
Le conducteur phase L et le fil neutre N doivent être simplement connectés conformément à l’illustration.
Branchement à trois fils : 230 V 3
En cas d’un réseau triphasé avec une tension 230 V entre les phases, le pont entre les bornes 1 et 2 doit être
enlevé.
Branchement à quatre fils : 400 V 3P + N + Terre
En cas de branchement triphasé avec neutre, les deux ponts entre les bornes 1 et 2 ainsi qu’entre les bornes 2
et 3 doivent être enlevés et non utilisés.
S’assurer que le branchement effectué à la barrette de raccordement est en concordance avec la tension du
réseau et conforme aux indications rappelées ci-dessous.
TRÈS IMPORTANT :
Relier l’appareil à la terre conformément aux prescriptions de la norme NF C 15.100 et aux règles en
vigueur. Notre responsabilité ne saurait être engagée en cas d’accidents ou d’incidents provoqués par une
mise à la terre inexistante ou défectueuse.
Remarque :
Puissance maximale 5750 W
Puissance maximale 5750 W
soit 25 Ampère en mono
Puissance maximale avec
Ces appareils ne possédant
qu’un seul élément électrique
chauffant (1 four), ils ne
peuvent fonctionner qu’en
MONO 230 Volts.
Ex :
2117B
2217B
Réf :
2415B
2215B
Page 27
SOUVERAINE 1500
26
Remarque : Les liaisons entre les bornes sont réalisées à l’aide de pontets isolés. Ces borniers acceptent
des sections de 10 mm² et sont conformes à toutes les normes Européennes
Pour effectuer le raccordement, deux méthodes
Méthode 1 :
- Faire une pression à l’aide d’un tournevis de dimension adaptée dans l’orifice de la borne à raccorder
ou utiliser la pince WAGO adaptée à ce bornier.
- Introduire ensuite le fil qui aura été dénudé de 12 à 13 mm.
- Relâcher.
Méthode 2 :
Vous pouvez utiliser l’étrier spécialement conçu par GODIN comme indiqué cidessous.
1. Placer l’étrier sur les bornes WAGO.
2. Placer la vis en regard avec l’orifice du bornier à connecter.
3. Exercer une pression via la vis jusqu’à ouverture complète du bornier.
4. Placer le fil à connecter.
5. Supprimer la pression exercée en desserrant la vis tout en maintenant le fil.
6. Enlever l’étrier.
ATTENTION : Démonter le mécanisme (étrier) avant la mise sous tension.
INTENSITÉS MAXIMALES ( en mono 230V)
Puissance maximale
Intensité Maximale
Réf :2117B-2317B
3000W
13A
Réf : 2215B-2415B
4750W
21A
Réf : 2177B-2377B
5500W
24A
Réf : 2167B-2367B
6000W
26A
Réf : 2217B-2417B
6250W
27A
Réf : 2275B-2475B
7250W
32A
Réf : 2265B-2465B
7750W
33.5A
Réf : 2277B-2477B
8750W
38A
Réf : 2267B-2467B
9250W
40A
Section minimale des câbles souples selon EN 60 335 :
6 à 10 Ampères
1
mm²
16 à 25 Ampères
2,5
mm²
32 à 40 Ampères
6
mm²
10 à 16 Ampères
1,5
mm²
25 à 32 Ampères
4
mm²
40 à 63 Ampères
10
mm²
Page 28
SOUVERAINE 1500
27
Malgré tous les soins apportés à la fabrication de nos appareils, vous rencontrez une difficulté d’usage ou de fonctionnement :
COMMENT Y REMÉDIER ?
Nature du problème constaté
Quel point contrôler ?
Comment y remédier ?
Un ou Plusieurs feux gaz ne s’allument
pas
Y-a-t-il du gaz ?
Vérifier l’alimentation en gaz
Les brûleurs s’allument-ils avec une
allumette ?
OUI
Vérifier les contacts sur le circuit piezo et le
bloc piezo lui-même
NON
Il n’y a pas d’arrivée de gaz
Un ou Plusieurs feux gaz s’allument
mais s’éteignent dès qu’on lâche la
manette d’allumage
Le fronton est-il déréglé ?
OUI
Il appuie sur les manettes et les bloque. Régler
le fronton ou l’entourage de manette.
Tirer la manette. Faire fonctionner le brûleur à
l’aide de la tige de commande du robinet
Cela fonctionne : régler la profondeur de la manette
à l’aide d’un joint céramique à l’intérieur de la
manette
Cela ne fonctionne pas :
a) Vérifier le serrage du thermocouple au
dos du robinet à l’intérieur de l’appareil
b) Vérifier que la flamme du brûleur lèche
l’orifice du thermocouple
c) Changer ce thermocouple.
d) Changer le robinet
La Flamme est très bruyante, nerveuse
Vérifier le réglage de la bague d’air.
Vérifier la conformité de l’injecteur.
Les casseroles sont salies par les
flammes
Vérifier le réglage des bagues d’air.
Vérifier la conformité de l’injecteur.
Vérifier la pression du gaz et le bon état du
détendeur (butane ou propane).
Un ou Plusieurs feux gaz s’éteignent au
ralenti seulement
Vérifier le réglage de ralenti
Voir notice §Réglage gaz
Une odeur de gaz est décelable
Faire les contrôles exclusivement à
l’aide d’un produit de détection
homologué
Contrôler les raccords robinet d’arrêt, tuyau et
embout de la cuisinière
Contrôler chaque raccord interne de la
cuisinière
Contrôler la pression et la qualité du détendeur
(butane ou propane)
Les foyers gaz s’éteignent de temps en
temps lorsqu’ils sont tous ou presque en
fonctionnement
Séparément ils fonctionnent bien
Il y a givrage du gaz par un manque de
débit.
L’appareil n’est pas en cause.
Vérifier la section de tuyauterie en fonction de
leur longueur
Vérifier les détendeurs
Vérifier la capacité des cuves (butane ou
propane)
Une panne électrique survient.
Tout où partie de l’appareil est en panne
Vérifier le raccordement à l’arrière de
l’appareil
Vérifier l’ampérage.
Vérifier la section du câble d’alimentation
Vérifier le raccordement sur le bornier et au
boîtier du client
Vérifier l’alimentation électrique du client
Si une seule pièce de l’appareil ne
fonctionne pas
Vérifier la pièce et son alimentation
A la livraison, des panneaux sont
desserrés ou déréglés
Tous les panneaux sont réglables
(excepté la porte du four multifonction
qui sert de repère visuel)
Vérifier les équerres.
Resserrer modérément les vis de fixation des
panneaux
ATTENTION : ne jamais manipuler les appareils par les poignées ou les panneaux
Sur les dessus émaillés
Des tâches de graisse persistent.
Utiliser de l’alcool à brûler, voir du gas-oil ou
du fioul domestique (à froid bien entendu)
Sur les panneaux émaillés brillants
Traces de graisse
Utiliser une éponge et du liquide vaisselle
Sur les panneaux émaillés noir satiné
Traces de graisse
Utiliser de l’alcool à brûler, du gas-oil ou du
fioul domestique
Des fumées et odeurs s’évacuent d’un
four durant la cuisson
Le four est sale
Faire un cycle d’auto nettoyage
En cas de nécessité, contacter toujours votre revendeur, responsable local du SAV et des installations.
Partie réservée à l’installateur et l’utilisateur
Page 29
SOUVERAINE 1500
28
L’éco-participation, un geste citoyen pour notre environnement
La parution du décret n°2005-829 du 20 juillet 2005 relatif à la composition des équipements
électriques et électroniques (directive 2002/95/CE) et à l’élimination des déchets issus de ces
équipements (directive 2002/96/CE) a amené la société GODIN à ajouter au prix de vente TTC du
produit, depuis le 15 novembre 2006, la contribution environnementale perçue pour le compte de
l’organisme chargé du traitement et du recyclage des anciens appareils.
Cette réglementation a pour objectif de limiter le gaspillage des matières premières et de protéger
l’environnement et la santé humaine en évitant la dispersion dans la nature de substances contenues
dans certains appareils.
Ainsi, toute cuisinière pourvue du logo représentant une poubelle barrée (situé près de la plaque signalétique) est soumise à l’écoparticipation et doit donc, en fin de vie, être recyclée par un organisme agréé.
La société GODIN a choisi d’adhérer à l’éco-organisme ECOLOGIC.
Pièces de remplacement
Si après de longues années le remplacement de certaines pièces s’avère nécessaire ; adressez-vous à votre FOURNISSEUR ou à
tout PROFESSIONNEL DÉTENTEUR DE NOTRE MARQUE.
Précisez-lui les indications portées sur la PLAQUE SIGNALÉTIQUE, celle-ci est placée à l’INTÉRIEUR DU TIROIR BROSSES
DE L’APPAREIL ou sur le BON DE GARANTIE, à conserver impérativement même après la date de péremption.
En possession des nomenclatures et de toute la documentation technique relative à notre fabrication, celui-ci sera en mesure de vous
fournir rapidement toute pièce de remplacement et procéder aux réparations nécessaires.
RESPONSABILITÉ
Nous vous rappelons que la responsabilité du constructeur se limite au
produit tel qu’il est commercialisé et que l’installation et la mise en service
sont sous la responsabilité entière de l’installateur qui devra intervenir selon
les règles de l’art et suivant la prescription de la notice.
Afin d’améliorer constamment la qualité de ces produits,
La Société GODIN se réserve le droit de modifier ses appareils sans préavis
Loading...
