GIGABYTE W551 User Guide
Copyright©2006
所有权利均予保留-中国印制
W551系列笔记本电脑使用手册
原始发行日期：2006/05
本手册将指导您设置和使用您的新笔记本电脑。本手册中的信息的正确性已经过审慎检查确认，如有变更，恕不另行通知。
未经事先书面同意，不得以任何形式或任何方式、电子、机械、影印、录制或其它方式擅自将本手册的任何部分复制、
储存在检索系统内或传送。
注册商标
此处使用的产品名称只供识别之用且可能为其各自公司的注册商标。
Microsoft®、MS-DOS、Windows®和Windows® Sound System是Microsoft Corporation的注册商标。
Intel®、Centrino™、Centrino Duo™、Pentium® M、Banias、Calexico是Intel Corporation的注册商标。
Sound Blaster、Sound Blaster Pro是Creative Technology的注册商标。
所有在本手册中提及的其它品牌或产品名称皆为其各自公司之商标或注册商标。
III
安全说明
请遵守以下的安全守则，此将有助于保护您自身和您的笔记本电脑
的安全。
在使用您的
小心：便携电脑底座直接放置于身体上时请勿长期使用。长
• 请勿尝试自行维修本笔记本电脑。请务必完全遵守安装指示。
• 请勿将电池放置于口袋、皮包或其它容器内，因为金属物品(如车
钥匙)可能会使电池端子短路，所引起的过高电流会导致极高的温
度，可能造成您皮肤的烧伤。
• 切勿将任何物品放置在AC变压器的电源线上，并将电线摆放在不
简体中文
会绊倒人或被踩到的地方。
• 当您以AC变压器使用笔记本电脑或进行充电时，请将其放置在通
风良好的地方，例如桌上或地板上。请勿以纸张或其它物品覆盖住
AC变压器，否则会降低散热作用；另外当AC变压器放在包装盒中
时请勿使用。
• 请勿将任何物品推向您的笔记本电脑的通风口。否则会使内部组件
短路，造成火灾或电击。
W551
系列笔记本电脑时
时间使用底座可能会产生热度。笔记本电脑的支撑部分接触
到皮肤可能会不舒服，最终可能会烧伤。
• 在您的笔记本电脑上请务必只使用随机附带的AC变压器和电池。
使用其它类型的电池或AC变压器可能会有失火或爆炸的危险。
• 如果电池的更换方式错误可能会有爆炸危险。
• 请务必只更换相同或制造商推荐的兼容电池。
• 请依造制造商的指示处理使用过的旧电池。
• 在将您的笔记本电脑连接电源时，请确定AC变压器的额定电压与
您所要使用的电源额定电压相符。
-
多数的北美洲和部分远东国家，如南韩和台湾，为115V/60Hz。
-
东日本100 V/50 Hz，西日本为100 V/60Hz。
-
多数的欧洲、中东和远东地区的国家为230 V/50 Hz。
•
如果您以延长线使用AC变压器，请确定插在延长线上的电器总额
定电压之安培数未超过延长线的额定电压安培数。
• 要中断您的笔记本电脑的电源，请先关闭电源、中断AC变压器与
电源插座的连接，然后再取下电池。
• 为避免潜在的电击危险发生，请勿于电子风暴发生期间在本产品上
连接或中断连接任何缆线，或进行任何维修或重新设置。
• 请勿将电池投入火中，可能会造成爆炸。关于处置废电池的方式请
咨询您当地的相关单位。
• 在设置您的笔记本电脑使用时，请将之置于水平表面。
III
• 旅行时请勿将您的笔记本电脑登记为一般行李。您可以让您的笔记
本电脑经过X光安全机器检查，但切勿让它经过金属检测器。如果
您以手动登记笔记本电脑，请务必准备充电电池，以在您被要求开
启笔记本电脑电源时使用。
• 您旅行时若将硬盘机自笔记本电脑中取出，请将硬盘以不会导电的
物质包裹，如布或纸张。如果您要以手动登记行李，务必将硬盘机
安装到笔记本电脑中。您可以让硬盘机经过X光安全机器检查，但
切勿让它经过金属检测器。
• 旅行时请勿将您的笔记本电脑放置于高过头部的行李架，可能会滑
动而造成损害。请小心不要使您的笔记本电脑掉落到地上或受到机
械振动。
• 请保护您的笔记本电脑、电池和硬盘机远离危险环境，如泥土、灰
尘、食品、液体、极端温度和在阳光下曝晒等。
• 当您在温度及/或湿度范围变化相当大的地区之间移动您的笔记本
电脑时上面或内部可能会发生冷凝现象。为避免造成损坏，使用笔
记本电脑前请先预留时间让湿气蒸发。
附注：从低温环境中将笔记本电脑带到较温暖的环境或从高温环境中进
到温度较低的环境时，在开启电源之前请让您的笔记本电脑适应一下室
温。
• 当您中断缆线连接时，请拉着其连接头或电源线扣圈，请勿直接拉
缆线。当您拉下连接头时，请同时拉出，以避免连接头上的针脚弯
曲。此外，在您连接缆线之前，请确定两个连接头的极性的位置排
列均正确无误。
W551系列笔记本电脑使用手册
• 在您清洁您的笔记本电脑之前，请先关闭电源、拔下连接电源的插
头，然后再取下电池。
• 拿取内 部组件时请小心。请以抓住边缘的方式拿 取组件，如内存
等，而不要抓住针脚。
在使用您的电话设备时，您务必遵守安全注意事项，以减少
火灾、电击或造成人体受 伤的 危险发生，这些注意事项包
括：
• 请勿在靠近水源处使用本产品，例如靠近浴缸、洗脸盆、
厨房水槽或洗衣槽等，还有潮湿的地下室和靠近游泳池的
地方。
• 在狂风暴雨期间请尽量避免使用无线电话，可能会有闪电
引发电击的危险发生。
• 发生瓦斯漏气，请勿以电话通报。
警告：丧失质量保修权的状况
* 如果电池使用不当，可能会有爆炸的危险，请确定您使用的
是相同的或者兼容的电池。
* 请依照制造商的只是处置使用过的电池。
* 请注意，讲破损、刮伤严重的或者其它质量较差的光盘放在
光盘奇中使用会造成光盘机的损坏，或者资料丢失。这类光
盘机在高速运转是可能会破裂。如果在没有完全注意到这些
可能发生的状况，你可能丧失本产品的质量保修权。
简体中文
III
IVIII
电器法规注意事项
联邦通讯委员会(FCC)注意事项
本机业已经过测试并认定符合FCC Part 15 ClassB数字装置限制。
这些限制的目的是在提供合理的保护，以防止对居家环境产生有害
的干扰。
若本机进行任何改变或改装，将可能使您丧失操作本机的权益。
机若未依据手册内说明安装，将可能因机体内部或使用时产生的无
线电波辐射能量会对其它无线通讯设备造成干扰。然而并不保证有
特殊安装方式将不会产生干扰。您可通过开启和关闭本机电源来判
断是否影响广播或电视的收讯，我们建议用户以下列方式更正干扰
现象的发生：
●
调整接收天线的方向或位置。
●
增加本机与接收器间的距离。
●
将本机连接到与接收器不同电路的插座上。
●
简体中文
咨询经销商或资深的收音机/电视技术人员寻求协助。
●
所有连接本机的外部缆线都必须包覆。
关于连接
册。
PCMCIA
卡的缆线信息，请参阅安装说明的选项手
联邦通讯委员会
PART 68
本机符合
上包含了其它信息以及本机的
(REN)
负荷数
FCC Part 68
本
REN：0.8B
REN
有助于判断您连接到您电话的装置数量，并在有人播打您的号
码时这些装置仍旧会响。大部分但并不是全部的地区，所有装置的
REN
数量不应超过五
REN
是否与
地区的最大
如果您的「调制解调器」对电话网络造成损害，您当地的「电话公
司」会暂时中断您的服务。可能的话，他们会事先通知您。但是如
果无法事先通知，他们也会尽快通知您。您将会被告知您有向
投诉的权利。
您的电话公司可能会变更硬件、设备、作业方式或步骤，这些都可
能影响您机器的正常运作。如果发生影响，您会事先接到通知，您
可以拥有一个不受干扰的电话服务。
(FCC)
注意事项
警告
FCC Part 68
。您必须应要求将本信息提供给您的电话公司。
注册号码：
判断的一样，您应该致电当地电话公司请其判断您所在
REN
数量。
Class B
的规定
6CTTAI - 25876 - FB - E
(5.0)
。要确定您可以连接到您线路的装置数量
。在本笔记本电脑底部的贴纸
FCC
注册号码以及调制解调器振铃器
FCC
IVIII
CE注意事项(欧盟)
W551系列笔记本电脑使用手册
具有 这个标志代表本W551系列笔记本电脑符合欧盟EMC
Directive和Low Voltage Directive之相关规定。符合上述规定亦即表
示本W551系统符合下列技术标准：
• EN 55022 —“信息技术设备的无线干扰特征限制与测量方式”
• EN 55024 —“信息技术设备–抗扰性特征-限制与测量方式”
• EN 61000-3-2 —“电磁兼容性(EMC)－Part 3：限制－Section：
谐波电流放射(每相位设备输入电流达到并包括16 A)。”
• EN 61000-3-3 —“电磁兼容性(EMC)－Part 3：限制－Section
3：电压波动与额定电流达到并包括16A的设备之低电压系统的闪
烁”
• EN 60950 —“信息技术设备的安全性”
附注：EN 55022放射需求提供给以下两个类别：
• Class A 一般商业地区。
• Class B 一般住宅地区。
BSMI
注意事项(仅限台湾
多数的笔记本电脑产品「经济部标准检局」
息技术设备
(ITE)
)
(BSMI)
。
都属于
Class B
信
以上「经济部标准检局」
CCC注意事项(仅限中国大陆)
Class A
在
警告:这是
仔细考虑。
系统上，以下警告会出现在正规的卷标附近。
Class A
(BSMI)
产品。在国内环境可能会发生电波干扰，请用户
标志必须贴至产品表明承诺。
简体中文
IVIII
简体中文
VIV
序言
感谢您 选择购买W551系列笔记本电脑。您的笔 记本电脑拥有便于
携带的计算机科技，以创新为最佳特色。它组合最先进的人体工学
和，精密的内部结构，提供给您轻便、强大和简单操作的个人笔记
本电脑。由广大群众，商业化和个人化生产做设计，W551系列笔记
本电脑在办公室、在家里和外出使用最理想选择。
这本操作手册包含了安装和使用必备的信息，以易读方式来描写其
特点。
VIV
内容
安全说明.................................................. I
电器法规注意事项........................................ III
序言..................................................... V
第一章 概述
1.1 W551系列笔记本电脑的外观 .......................... 02
1.2 LED状态指示灯 ..................................... 05
第二章 基本操作
2.1 使用电池组 ......................................... 07
2.2 连接AC电源 ........................................ 08
2.3 打开与关闭您的笔记本电脑 ........................... 08

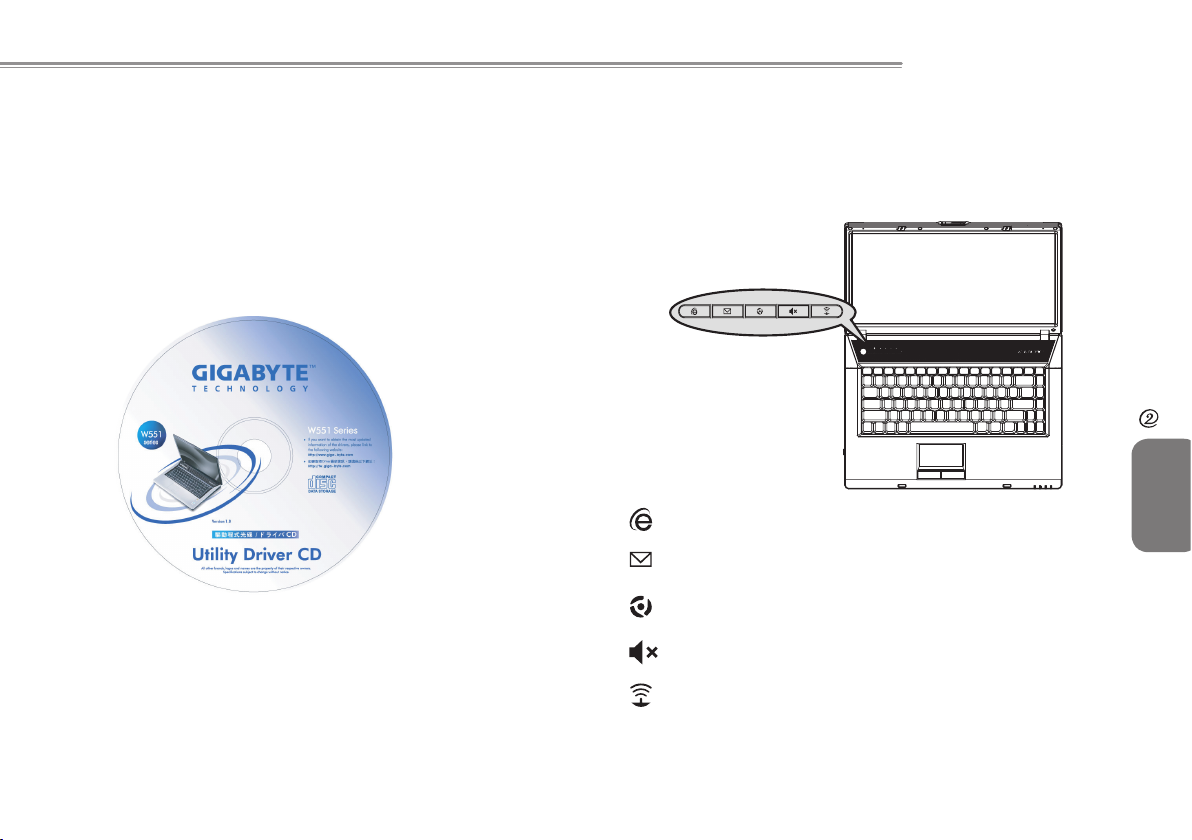

2.4 安装W551系列笔记本电脑装置驱动程序 ................ 09
2.5 使用快速启动键 ..................................... 09
2.6 键盘功能 ........................................... 10

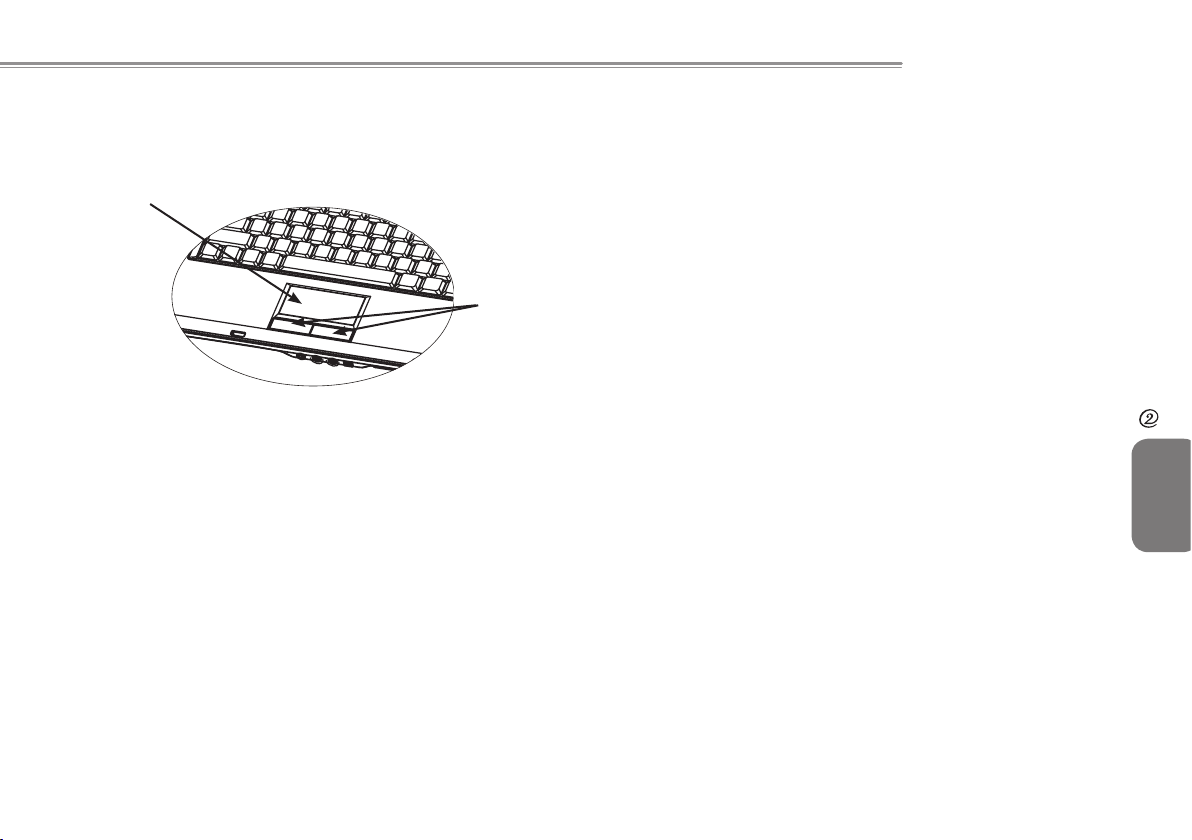

2.7 使用触控板 ......................................... 13
2.8 储存设备 ........................................... 14
第三章 个人化设置您的W551系列笔记本电脑
3.1 如何恢复原厂预设状况 ............................... 16
3.2 BIOS设置 .......................................... 18
3.3 BIOS升级方式 ...................................... 24

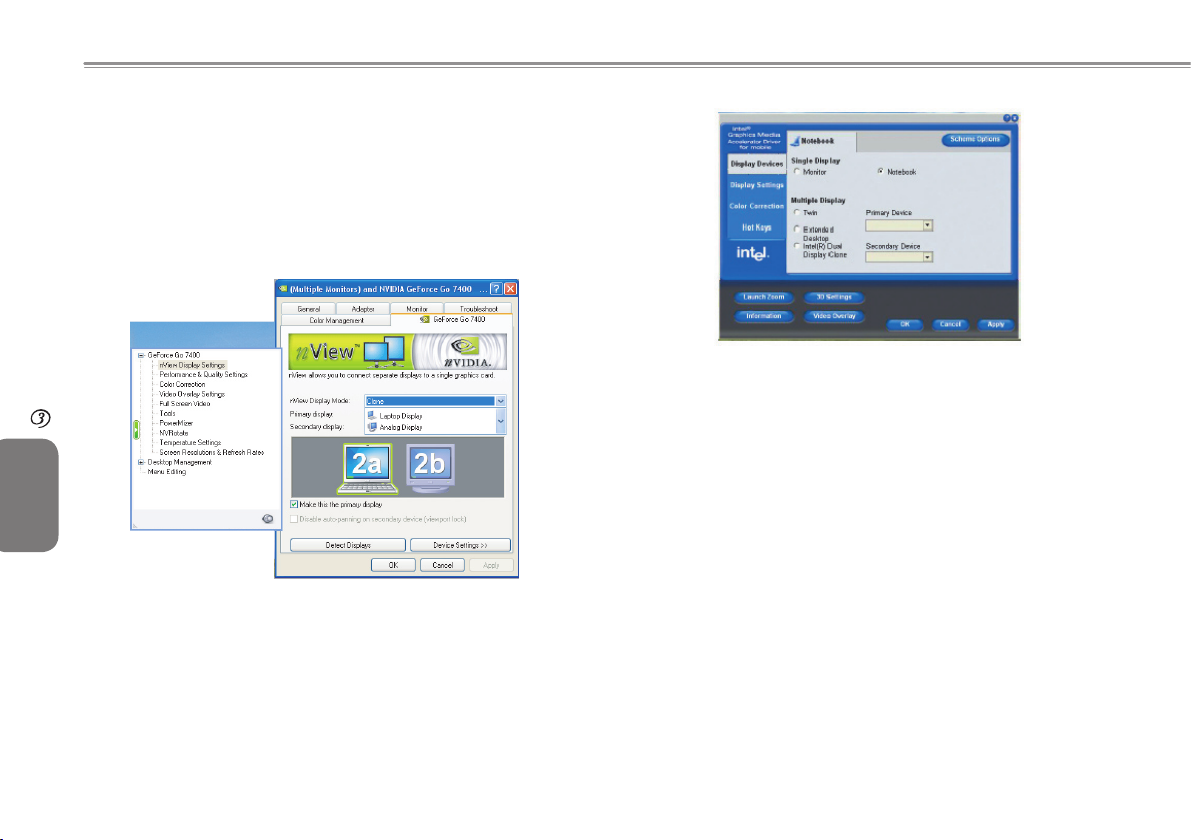

3.4 显示系统 ........................................... 25
3.5 保护您的W551系列笔记本电脑 ........................ 27
W551系列笔记本电脑使用手册
4.2 连接外部显示器 ..................................... 29
4.3 使用扩充底座连接埠 ................................. 30
4.4 使用LAN埠 ......................................... 31
4.5 使用调制解调器埠 ................................... 31
4.6 使用IEEE 1394埠 .................................... 32
4.7 PCI高速卡/New Card插槽 ............................ 32
4.8 连接S-Video埠 ...................................... 33
4.9 SD/MMC/MS/MS PRO卡 ............................. 33
4.10 使用您的蓝芽和无线装置 ............................. 33
第五章 疑难排解
5.1 常见问答集 ......................................... 35
附录A 規格 ......................................... 37
附录B 服务中心 ..................................... 39
简体中文
第四章 连接外围装置
4.1 使用USB埠 ......................................... 29
VIV
W551系列笔记本电脑使用手册
第一章 概述
在这个章节中，我们将为您介绍本笔记本电脑的基本组件，并简介
这些组件的功能。
概述
简体中文
1PB
32
1.1 W551系列笔记本电脑的外观
前视图
概述
简体中文
1
双向麦克风
W55
1
笔记本电脑配备有一对双向麦克风，可输入及输出音频；
可供视频会议时用做音频设备。
2 LCD
镜面显示器面板
LCD
是液晶显示
画面的输出显示器。
带给您清晰明朗的视觉享受
3
快速启动键
这些按键用来启动最常使用的程序。
4
光亮感测功能
/
启 动
关 闭 光 亮 感 测功 能时 ，先 按下
Lo ck的灯(
[Fn]+[Home]
5
电源键
开启和关闭笔记本电脑的电源，或在暂停模式中随时恢复。
6
触控板
帮助您控制光标位置，选择操作显示器上的项目。
7
键盘
将资料输入您的笔记本电脑。
8 LED
状态显示灯(参照第
发光二极管
(Liquid-Crystal Display, LCD)
LCD
W551
的
显示特别使用“镜面面板”，
在电 源按钮 旁边)亮起 时，放 开
。
1.2章)
(LEDs)
显示目前笔记本电脑的功能状态与设备状态。
的缩写，是资料与
[ N u m L k ]
[N um Lk]
键 。 当
键并 按下
N u m
32
W551系列笔记本电脑使用手册
左视图
1
连接AC变压器。
2
经由此埠把外设装置同电脑相连。
3 LAN
连接
4
连接到一个外部监视器。
5 S-Video
连接外部显示装置，例如电视。
6 USB
连接
电源输入插孔
扩充底座连接埠
埠
LAN
算机/网络连接。
外部显示器埠
模块，透过局域网络
埠
埠
USB
装置。
(LAN)
将您的笔记本电脑与其它计
右视图
1
读取
2 PCI卡及New Card
3 USB
4
5
灯光闪烁时表示光驱正在播放媒体光盘或是操作系统正在进行存
6

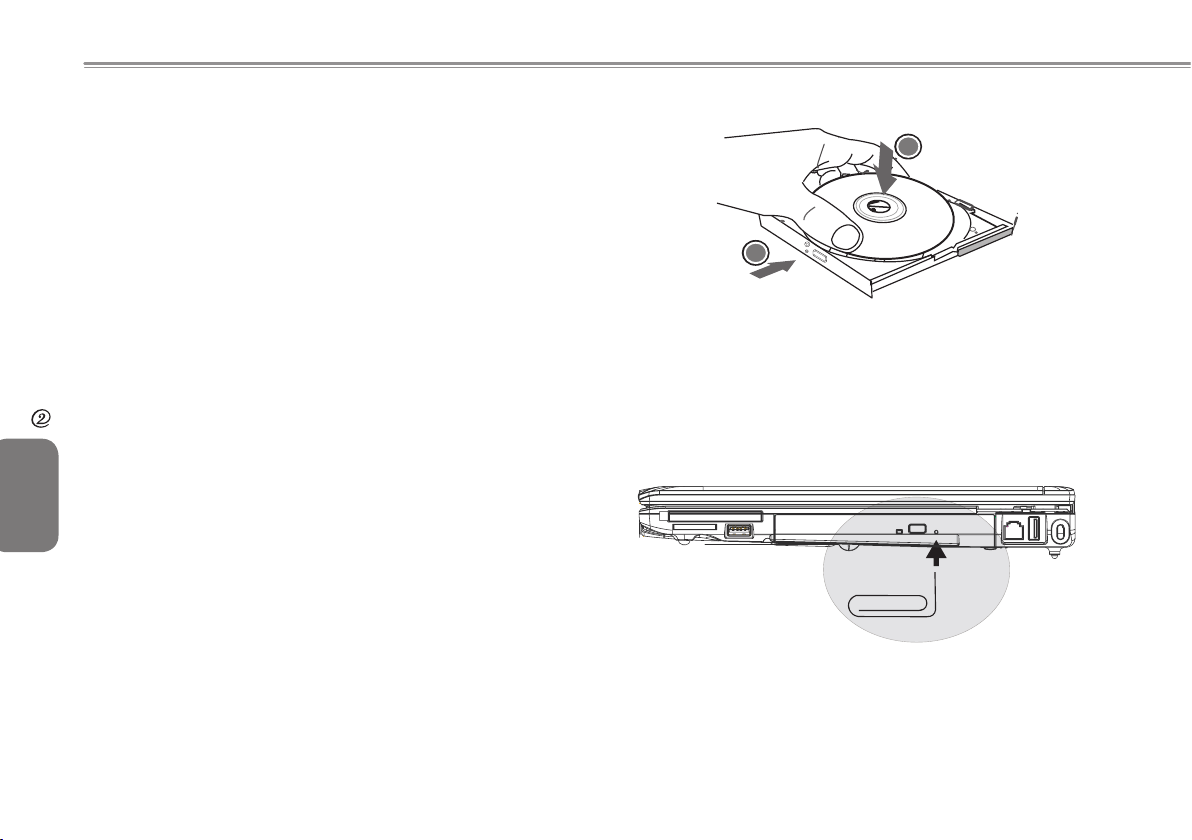

光驱弹出键
7
8
以
9 USB
10 Kensington
读卡机
SD/MMC/MS/MS Pro Modules
PCI Express和New Card
可放置
埠
USB
连接
光驱
内置光驱，可从光盘
光驱指示器
取。
弹出光驱槽。
紧急弹出孔
当笔记本电脑无电源时可用于打开光驱槽。
调制解调器埠
连接
搭配兼容的
装置。
RJ-11
缆线连接电话线。
埠
USB
装置。
插槽
(CD)
锁孔
Kensington
或数字影像光盘
安全锁。
的数据
。
(
一次只能放入一卡
(DVD)
加载节目。
)
。
概述
简体中文
32
54
前视图
概述
1 LCD
锁住上盖。
2 LED
简体中文
发光二极管
3
耳机插孔
连接耳机或外部喇叭。
4 Line-in
讯号连接插孔可以连接外部的录放音装置。
5
麦克风插孔
连接外部麦克风。
6 IEEE 1394
连接兼容于
栓锁
状态显示灯(参照第
(LEDs)
显示目前笔记本电脑的功能状态与设备状态。
插孔
埠
IEEE 1394(Firewire)
1.2章)
的装置。
底视图
1
2
电池释放栓锁
3
4
5 CPU/
6
电池组槽
(Li-Ion)
配备锂
按下栓锁可取下电池组。
风扇/散热孔
内建散热风扇，排出笔记本电脑内部热气。
立体扬声器
内建可输出立体音效的双扬声器。
存储器/无线局域网卡隔间。
这个隔间中包含
硬盘隔间
这个隔间中包含硬盘。
**** 出于 保修 考虑 ，建 议您 请勿自行安装或拆卸笔记本电脑组
件，若需要进一步信息请联系您的经销商。****
电池组。
CPU
、存储器、无线局域网卡模块。
54
1.2 LED状态指示灯
电源
笔记本电脑开机时会亮蓝灯，待机状态时会变成较淡的蓝色灯。
当笔记本电脑关机或休眠状态时，蓝灯会熄灭。
电池指示灯
电池 指示灯将显 示出电池的 状态是充电 中、未充电 ，或是已充 满
电。
无线局域网络状态指示器
无线局域网络状态指示器可让您知道是否正连接上无线网络。
媒体卡状态指示器
灯号闪烁表示正在读取多媒体或SD卡。
W551系列笔记本电脑使用手册
大写锁定
灯亮表示已启用大写锁定。按一下[Caps Lock]便可启用或取消大写
锁定。
数字锁定
灯亮表示已启用数字锁定键[Num LK]。再按一次[Num Lk]可取消内
建的数字键盘。
硬盘驱动器(HDD)状态
硬盘驱动器(HDD)状态指示器显示内部硬盘是否正在存取中，以及
存取速度多快。
无线局域网
指示灯显示你的笔记本电脑是否连接到一个无线网。
概述
简体中文
54
76
基本操作
简体中文
第二章 基本操作
本章将示范如何使用您的W551笔记本电脑，包括如何连接AC变压
器，开机与关机，如何使用触控板、键盘、热键、电池等。假如您
是首次使用笔记本电脑与应用系统，本章将引领您进入新鲜有趣的
操作方式。
76
W551系列笔记本电脑使用手册
2.1 使用电池组
W551系列笔记本电脑设计为可搭配以下其中一种电源操作：
• AC
电源
(使用连接到电源插座的AC变压器
• 锂(Li-on)电池组
您应该尽可能地使用AC变压器，只在无法使用AC变压器时才使用
电池组。可充电的锂电池组让您不需连接外部电源即可操作您的笔
记本电脑。当您连接AC变压器时，电池会立刻进行充电。充电时，
指示面板上的电池充电图像会亮起；充电完成后灯号便熄灭。当笔
记本电脑关机时，锂电池组可于2.5小时完成快速充电，一般的充电
时间则是3.5小时。
• 使用传真调制解调器，视频或音频设备时，会增加笔记本电脑的电
力消耗。
• 调降显示器的亮度亦可节省电力消耗。
• 当电池未完全充满电时，请尽量先充满电再使用(即是拔除AC变压
器前)。同时强烈建议您在使用电池前先确定电量。
• 锂电池很脆弱，请勿使用其它变压器进行充电，否则可能会引起火
灾或造成爆炸。
)
►更换电池◄
电池经过长期使用会逐渐耗损，建议您在电池出现耗弱征兆时，更
换您的电池。
更换电池组的程序如下：
1.
关闭您的笔记本电脑。
2.
关上显示器(上盖)并扣好栓锁。
3.
将电池组栓锁
4.
确定新的电池朝向正确的安装方向，再安装进电池组槽。
注意：
电池残留电量如果高于95%时，充电无法达到
原厂建议以延长电池的充电频率与寿命。
►AC变压器的维护◄
• 请勿将本变压器与其它装置连接。
•
请勿踩踏在电源线上或在上面放置重物。请小心地将电源线和任何电
线摆放在远离可能会有人走动的地方。
• 在取下电源线时，请勿拉电源线。请拉插头处。
• 如果您使用延长线，插在上面的设备之总额定安培数不可超过电源
线的额定安培数。插在单一墙壁插座上的设备之总额定安培数不可
超过保险丝的额定安培数。
• 在将您的笔记本电脑连接到电源插座之前，请确定电源电压。如果
您不确定电源规格，请与您当地的经销商或电力公司联系。
(1)
往左推，直到确定电池已取下。
100%
。请遵照
基本操作
简体中文
76
98
2.2 连接AC电源
AC变压器可将AC电源(交流电)转换成DC电源(直流电)，并降低输入
到笔记本电脑的电源电压。在100
19伏特和42A
使您可于任何不同电压地区使用笔记本电脑。
(安培) (用于W551N)(或用于W551U的19V和3.42A),
注意：只使用我们所建议的AC变压器与电源线。使用错误的变压器
会损害您的笔记本电脑。因使用错误AC变压器所造成的故障，不在
保修范围之内。
到240伏特之间，均可自动调整成
2.3 打开与关闭您的笔记本电脑
►启动您的笔记本电脑◄
打开笔记本电脑上盖，持续压着电源按钮一到两秒钟。启动以后电
源指示灯会亮起蓝灯。
►关闭您的笔记本电脑◄
如果 会有一阵子 不使用笔记 本电脑，您 最好关闭笔 记本电脑的 电
源。关闭电源之前，您必须先关闭所有的程序，然后再关闭应用程
序。

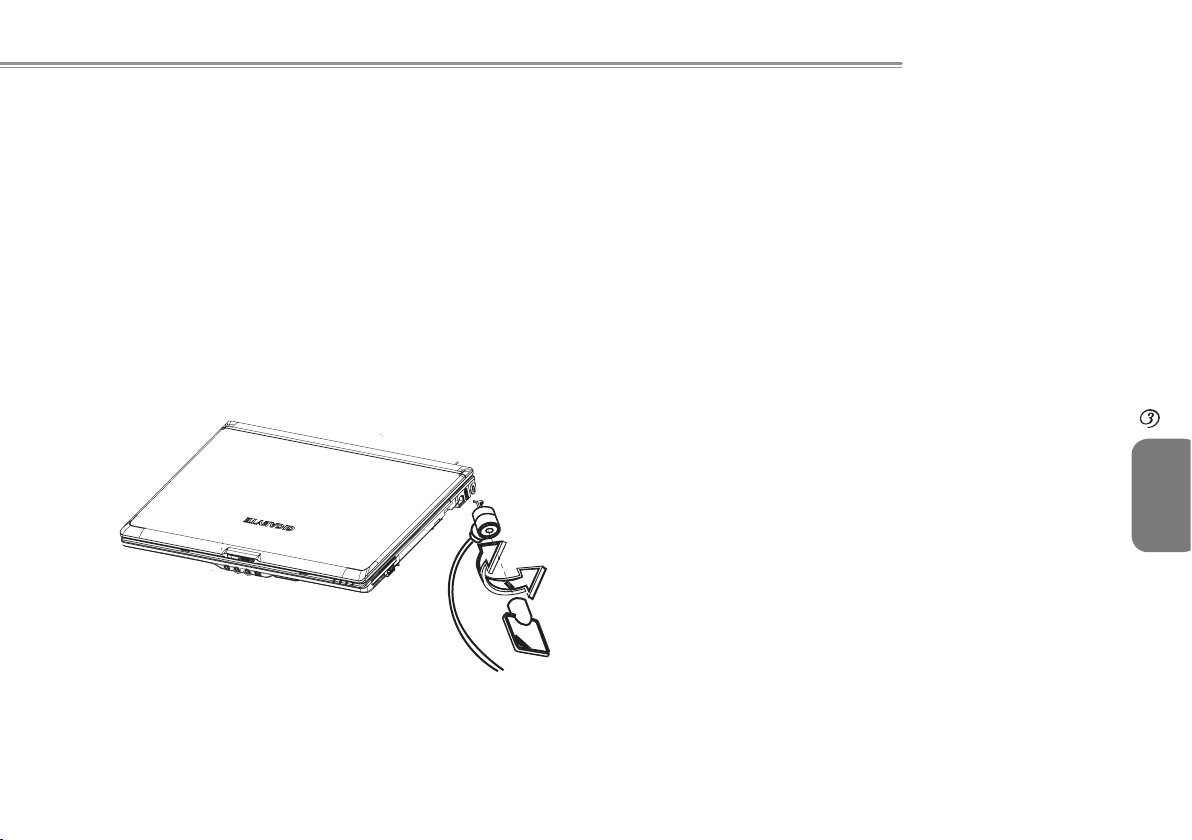

请依照以下程序正确的连接电源：
基本操作
简体中文
1.
将电源线接上AC变压器。
2.
将AC变压器插入笔记本电脑的DC电源输入插口。
3.
将AC变压器的电线插头与AC插座连接。
在关闭您的笔记本电脑电源之后，请养成在长时间使用过后让LCD
面板 维持开启一 段时间的习 惯，如此可 冷却笔记本 电脑内部的 组
件。关上面板会使热气加到LCD屏幕上，经常如此会降低LCD的寿
命。更重要的是，当笔记本电脑电源开启但停用省电功能时，绝对
不要长时间关闭LCD面板。
►待机模式◄
您可以在“电源选项
话框里有数种选项，可以调整您一段时间暂停使用笔记本电脑的电
源供应状态。
/高级”对话框调整电源管理设置。电源选项对
