Gigabyte GS-R22PHE, GS-R22PHL User Manual [zh]

Download

GS-R22PHL

双LGA2011插座主板 - Intel® Xeon® E5-2600处理器

服务指南

版本 1.0

版权

免责声明

本手册中的信息是 GIGABYTE 的资产，受版权法律保护。 GIGABYTE 可能更改本手册中介绍的规格和特性，恕不另行通知。未经 GIGABYTE 事先书面同意，不得以任何形式或通过任何方式复制、复印、翻译、

传播、或出版本手册的任何部分。

文档分类

为帮助使用本产品，GIGABYTE 提供以下类型的文档：



如需详细的产品信息，请仔细阅读服务指南。

如需产品相关信息，请访问我们的网站：

http://www.gigabyte.com

前言

在使用此信息及其相关的产品之前，请阅读下面的一般信息。

1. 本服务指南提供与 GIGABYTE“全球”产品基本配置相关的所有技术信息。为更好地适合当地市场需求和提高产品竞争力，您当地的销售机构可能扩展机器的功能性 ( 如扩展卡、调制解调器、或增加内存容量 )。本一般性服务指南中不包含这些本地化的特性。在此类情况下，请咨询您当地的销售机构或销售人员 / 通道以了解详细的技术信息。

2. 请注意，在订购备件时，应从您当地的网站或渠道确认最新的信息。如果因故变更了部件号，印刷的服务指南中不会体现这种变更。对于 GIGABYTE 授权的服务提供商，您当地的 G IGABYTE 机构使用的部件号代码可能不同于印刷的本服务指南的 FR U 列表中所列的部件号代码。在修理和维修用户机器时，请务必按照您当地的 GIGABYTE 机构提供的列表来订购 FRU 部件。

包装箱物品 ...................................................................................................................6

安全、维护和管制信息 .............................................................................................7

第 1 章硬件安装 ....................................................................................................10

1-1 安装预防措施 .............................................................................................10

1-2 产品规格 ...................................................................................................... 11

第 2 章系统硬件安装 ...........................................................................................13

2-1 卸下机箱盖 .................................................................................................14

2-2 卸下和安装风扇散热片 ........................................................................... 15

2-3 安装 CPU ..................................................................................................... 16

2-4 安装散热装置 ............................................................................................17

2-5 安装内存 ...................................................................................................... 19

2-5-1 四通道内存配置 .................................................................................................19

2-5-2 安装内存 .............................................................................................................20

2-6 安装 PCI 扩展卡 .........................................................................................21

2-6-1 安装附加卡（GC-MSLZ1/PCIE_6/ 选购） ......................................................26

2-6-2 安装附加卡（GC-MSLZ2/PCIE_5/ 选购） ......................................................27

2-7 安装硬盘驱动器 ........................................................................................ 28

2-8 更换风扇装置 .............................................................................................29

2-9 更换电源 ...................................................................................................... 34

第 3 章系统外观 ....................................................................................................35

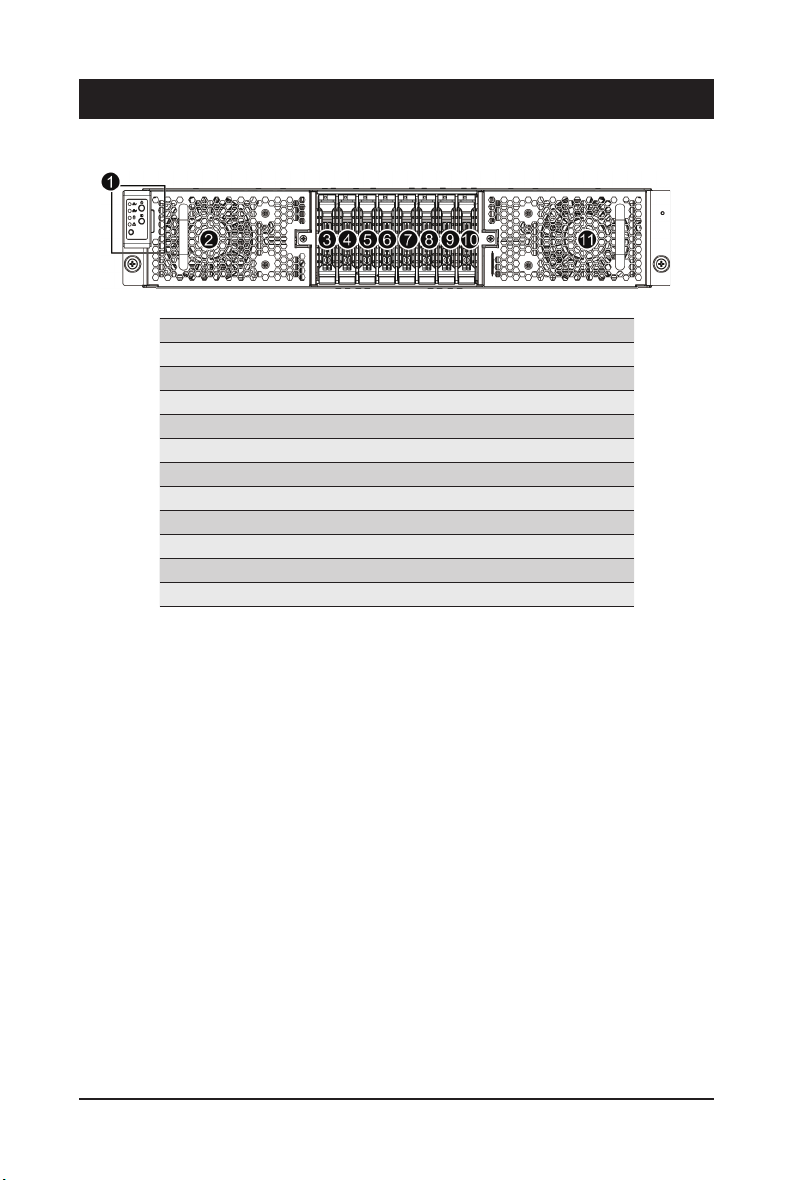

3-1 前部概览 ...................................................................................................... 35

3-2 后部概览 ...................................................................................................... 36

3-3 前面板 LED 和按钮 ....................................................................................37

3-4 后部系统 LAN LED...................................................................................... 38

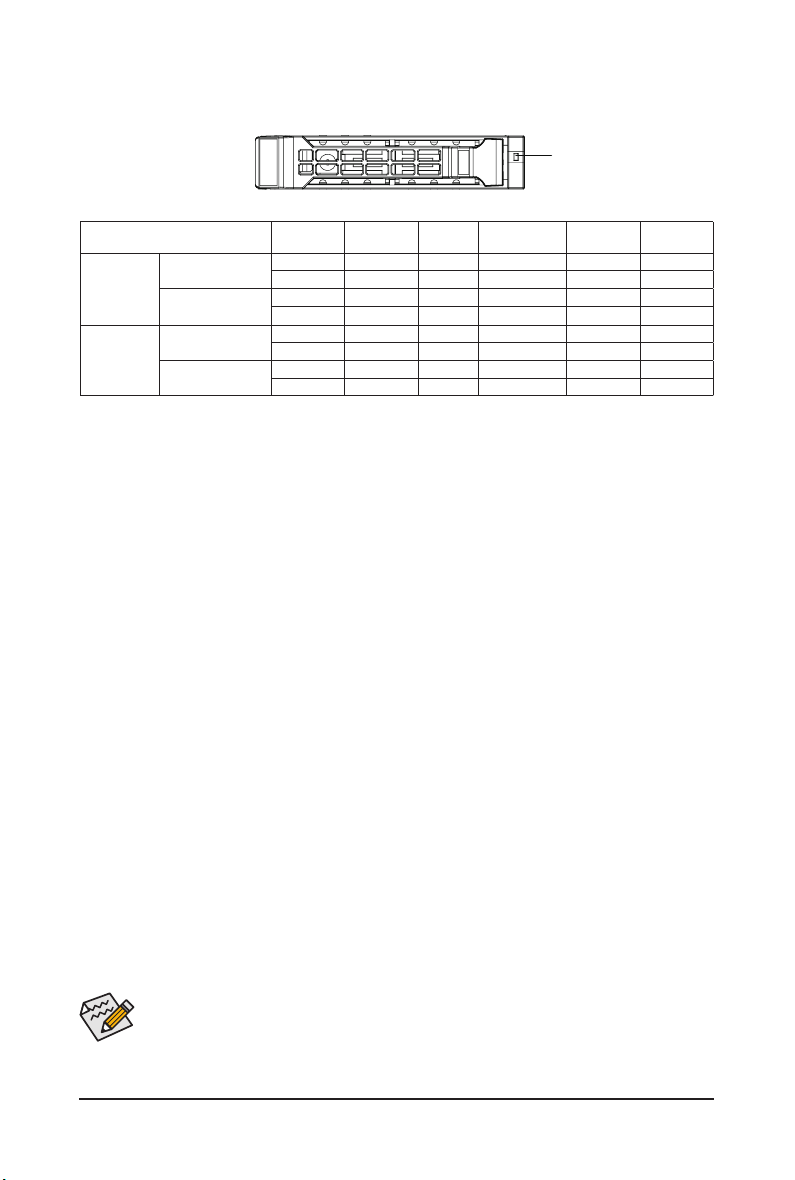

3-5 硬盘驱动器 LED ........................................................................................39

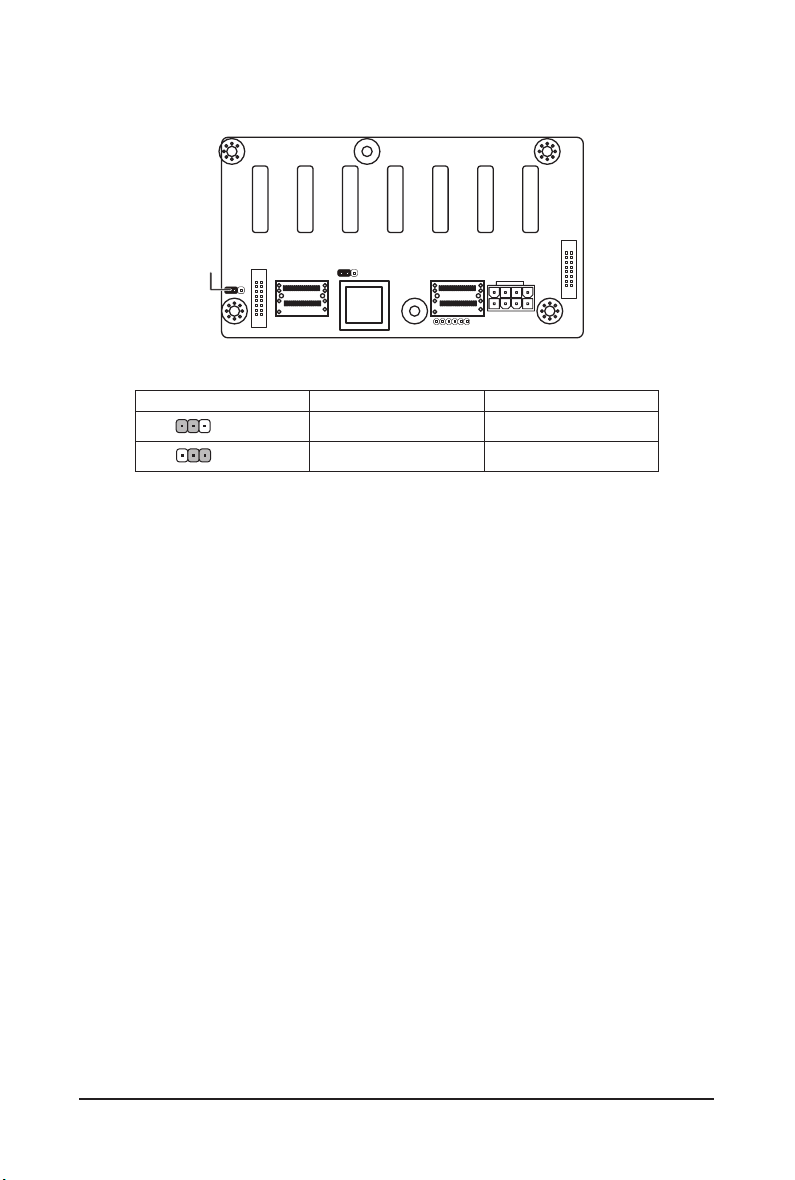

3-6 硬盘底板跳线设置 .................................................................................... 40

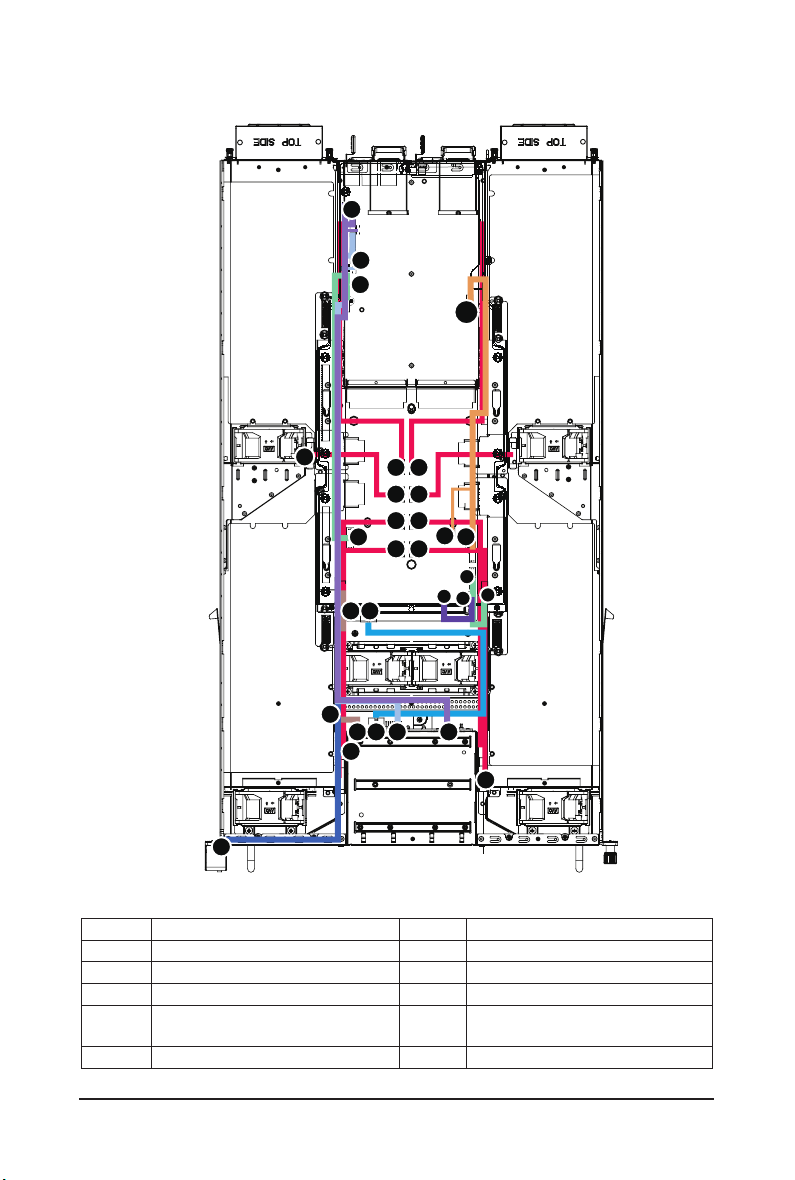

3-7 线缆布放 ...................................................................................................... 41

第 4 章主板组件 ....................................................................................................42

4-1 GA-7PPSP 主板组件................................................................................... 42

4-2 跳线设置 ...................................................................................................... 44

第 5 章 BIOS 设置 ...................................................................................................45

5-1 Main（主）菜单 ......................................................................................... 47

- 4 -

5-2 Advanced（高级）菜单 .............................................................................49

5-2-1 PCI 配置 ................................................................................................................50

5-2-2 信任计算 ..............................................................................................................51

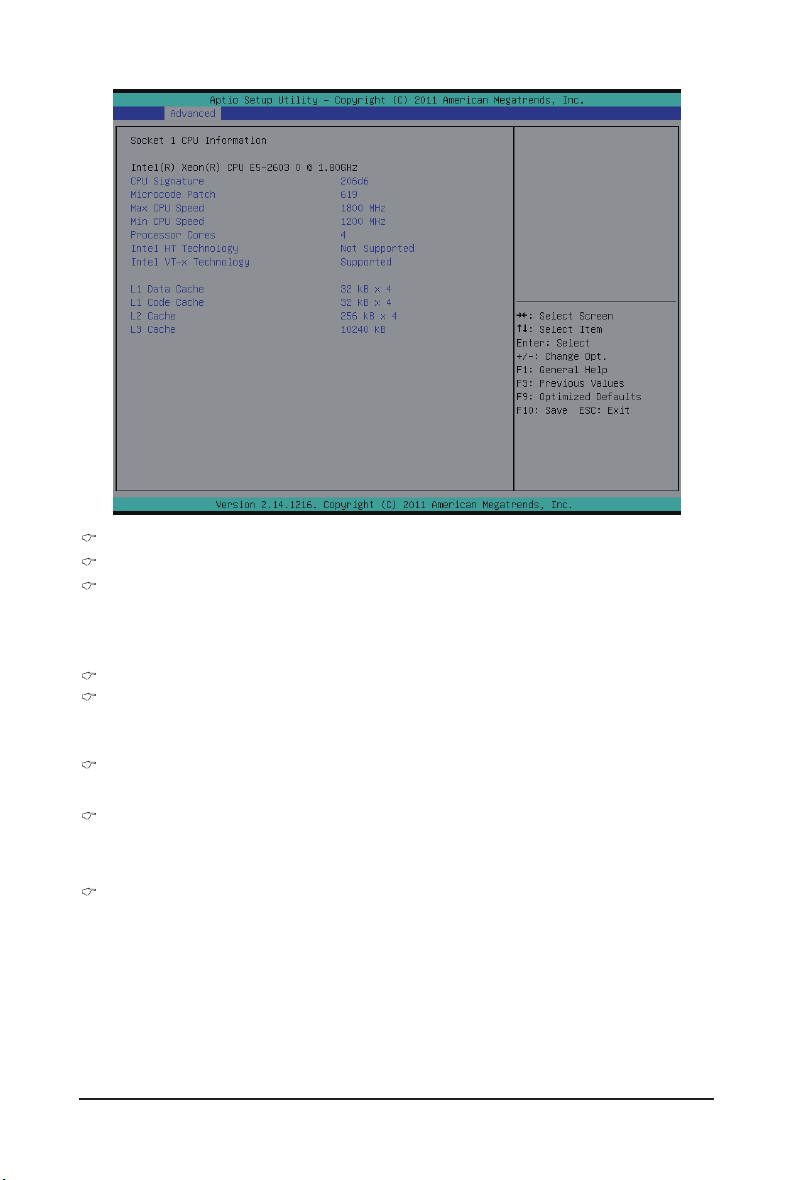

5-2-3 CPU Conﬁguration (CPU 配置 ) ............................................................................52

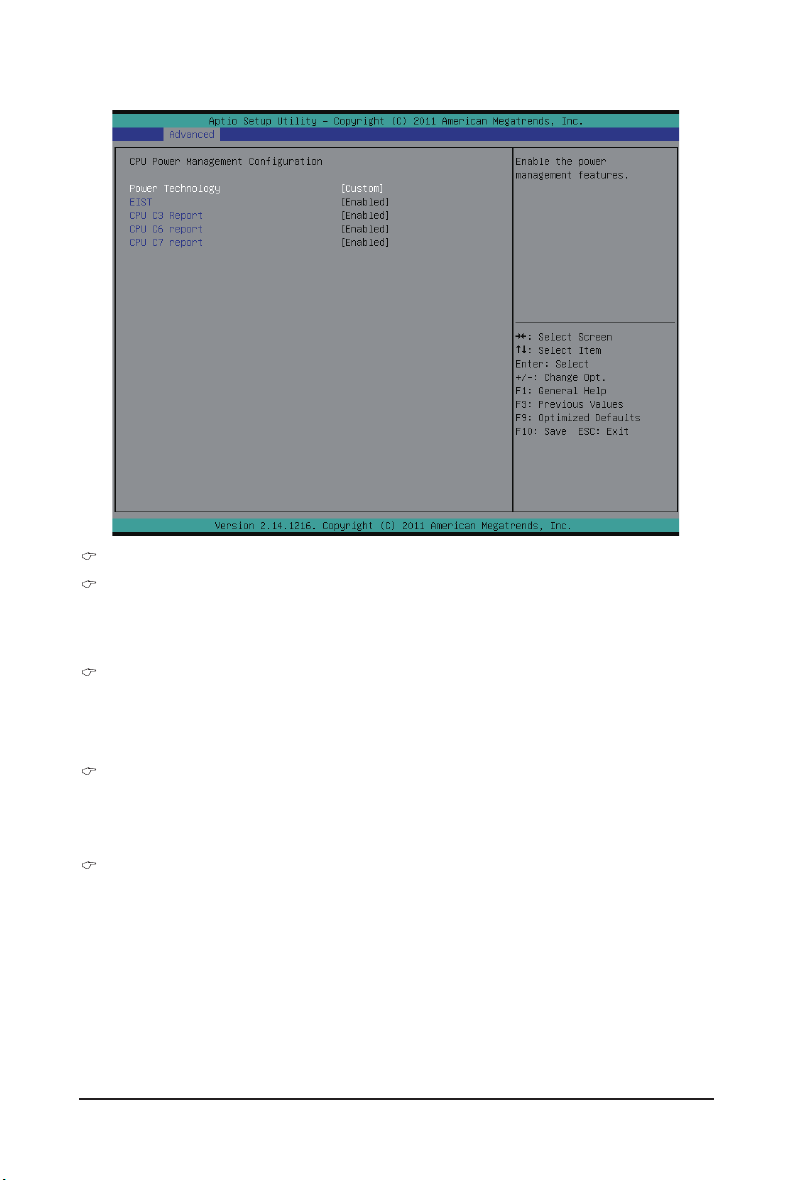

5-2-3-1CPU Power Management Conﬁguration (CPU 电源管理配置 ) ...........................55

5-2-4 Runtime Error Logging ( 运行时间错误日志记录 ) ..........................................56

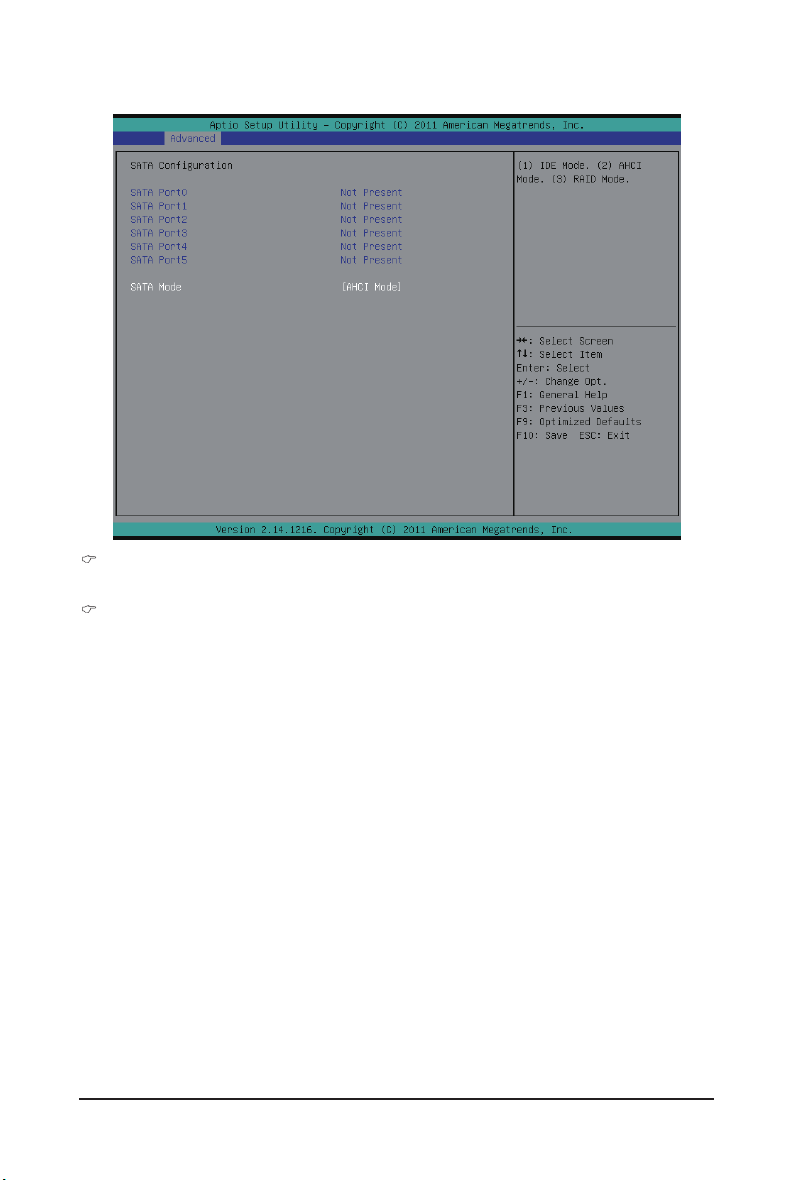

5-2-5 SATA Conﬁguration (SATA 配置 ) .........................................................................57

5-2-6 Super IO Conﬁguration ( 超级 IO 配置 ) ..............................................................58

5-2-7 串行端口控制台重定向 ....................................................................................60

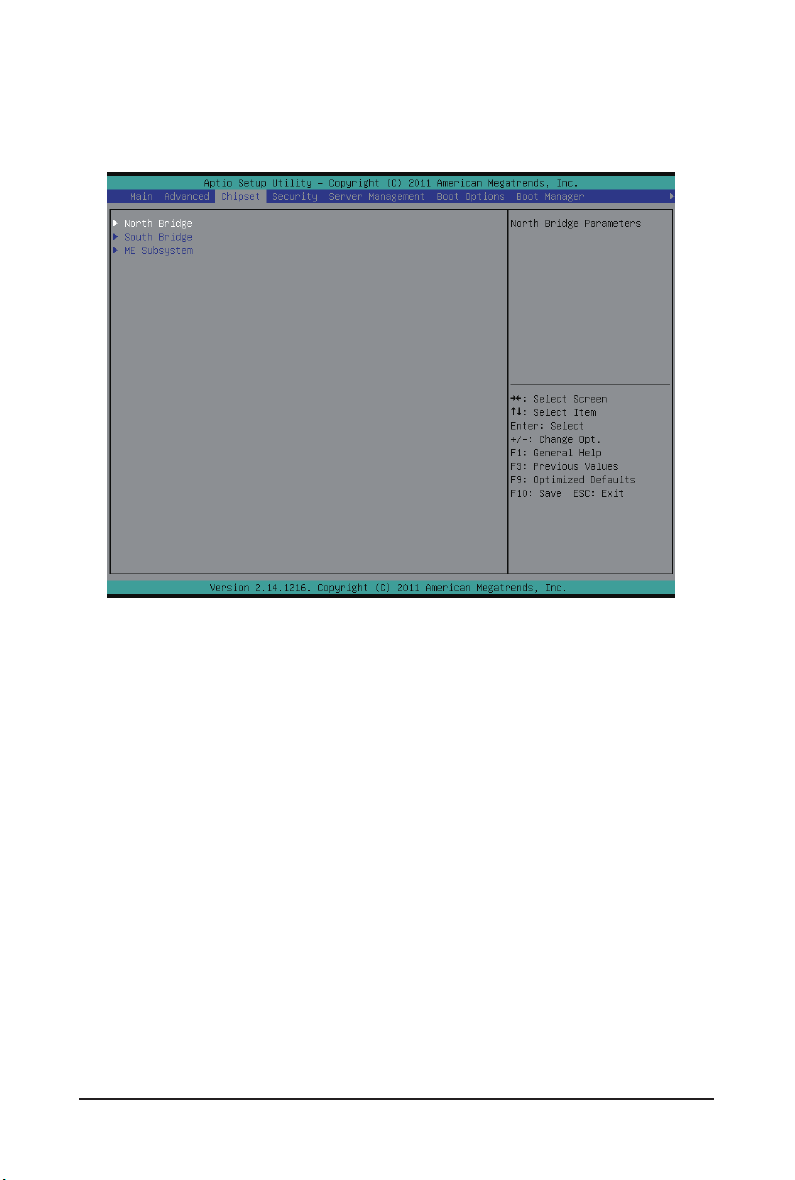

5-3 Chipset（芯片组）菜单 ............................................................................63

5-3-1 北桥配置 ..............................................................................................................64

5-3-1-1IOH Conﬁguration (IOH 配置 ) ................................................................................66

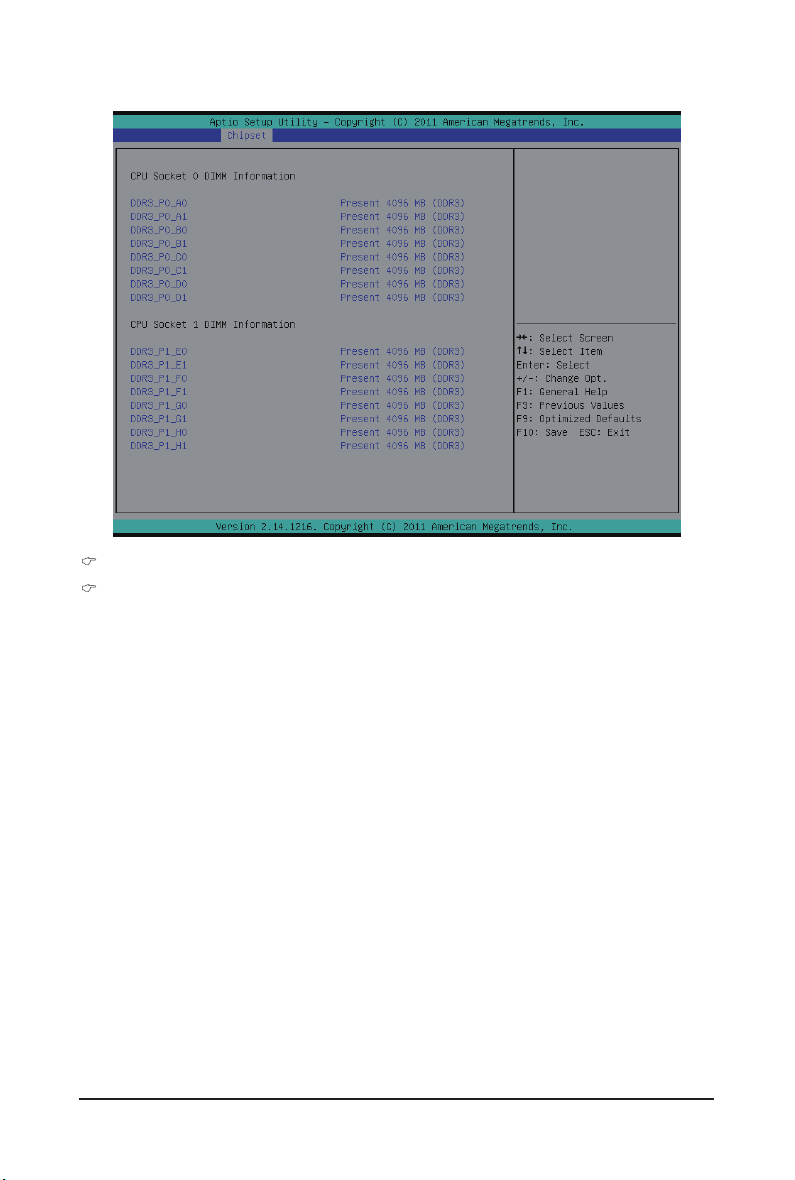

5-3-1-2DIMM Information (DIMM 信息 ) .............................................................................68

5-3-2 南桥配置 ..............................................................................................................69

5-3-3 ME Subsystem (ME 子系统 ) ...............................................................................70

5-4 Security（安全）菜单 ................................................................................71

5-5 Server Management（服务器管理）菜单 ............................................... 72

5-5-1 系统信息 ..............................................................................................................73

5-5-2 BMC LAN 配置 ......................................................................................................74

5-6 Boot Option（引导选项）菜单 ................................................................. 75

5-7 引导管理器 .................................................................................................77

5-8 Exit（退出）菜单 .......................................................................................78

5-9 BIOS 蜂鸣声代码........................................................................................ 80

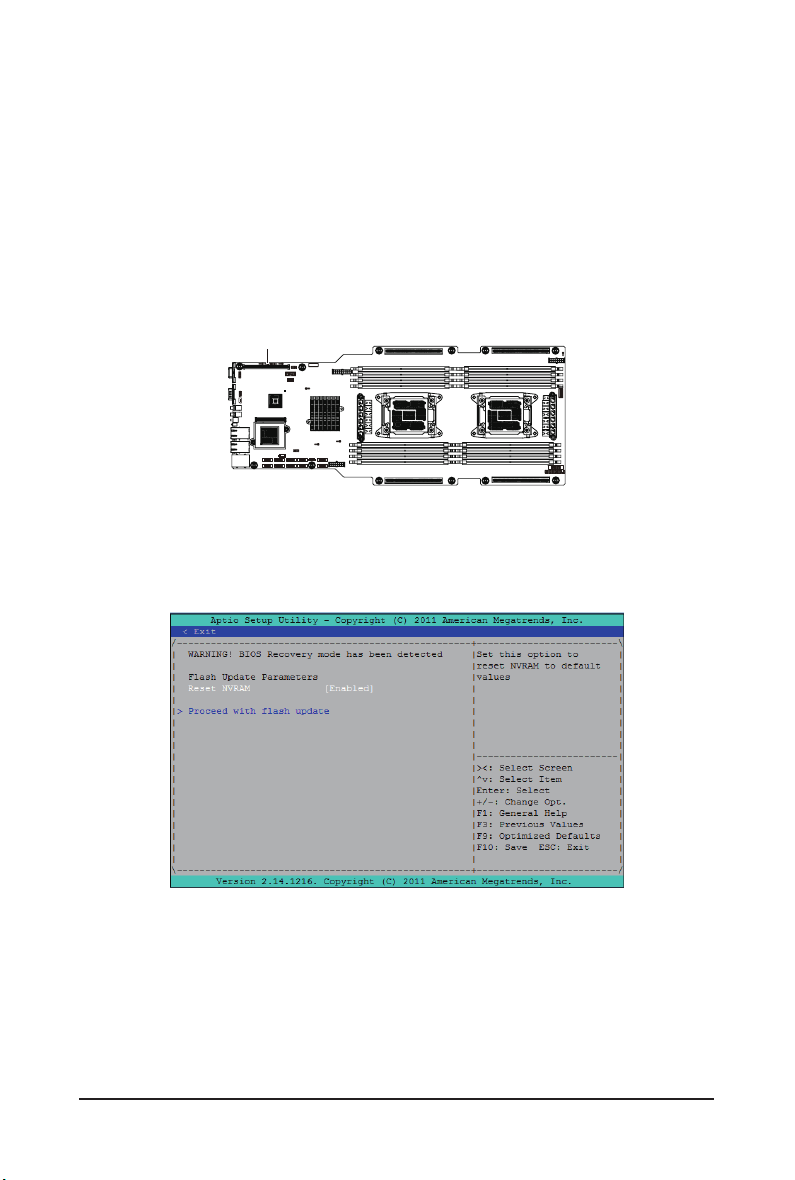

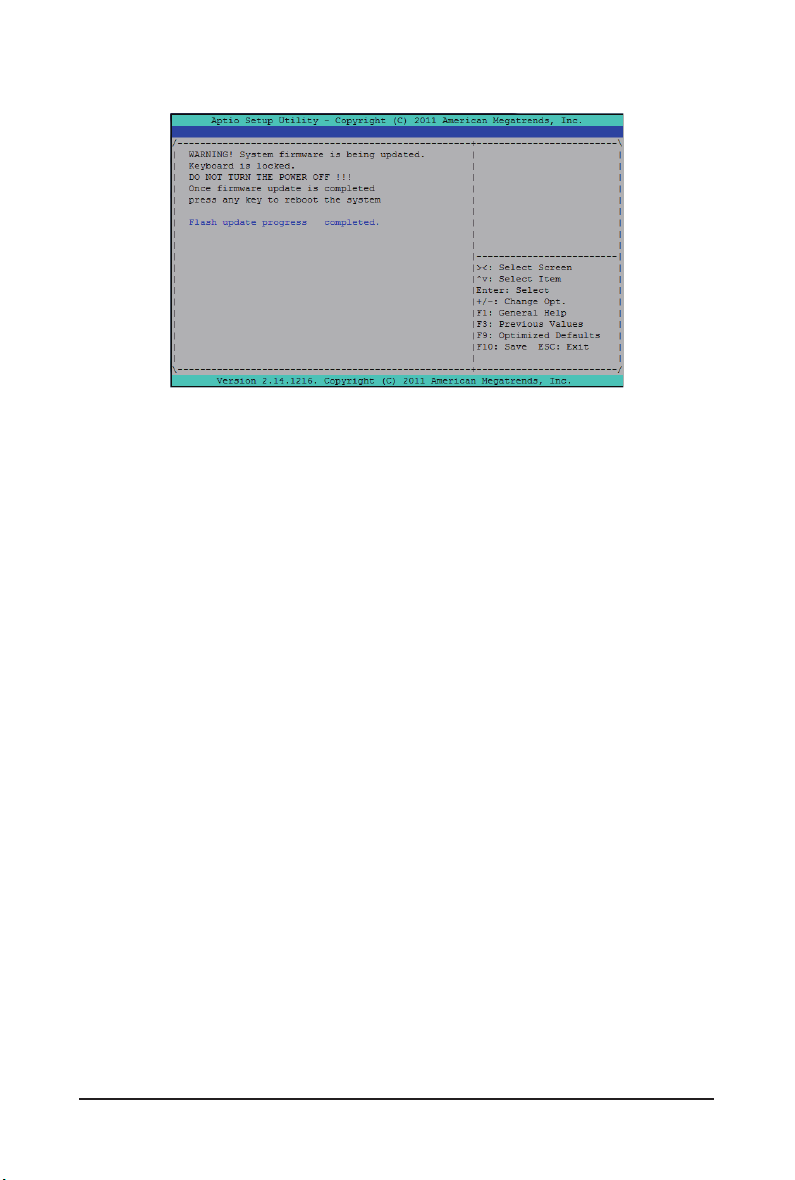

5-10 BIOS 恢复说明 ............................................................................................ 81

- 5 -

包装箱物品

GS-R22PHL

驱动程序光盘 RAID 钥匙 ( 选购 )

•

上述包装箱物品仅供参考，实际物品以您实际收到的产品包装为准。

包装箱物品如有变更，恕不另行通知。

•

主板图像仅供参考。

- 6 -

安全、维护和管制信息

重要安全信息

在使用本系统前，阅读并遵循产品上标注的和文档中提供的所有指导说明。妥善保管所有安全和使用说明，以备将来参考。

• 本产品只应使用铭牌上注明的电源类型。* 如果您的计算机配备电压选择开关，应根据您所在的区域将该开关置于正确的位置。电压选择开关在出厂时设置在正确的电压。

• 插头和插座组合作为主要断开设备，必须便于插拔。

• 配备三线电接地类型插头的所有产品只应插入接地型电源插座。这是一项安全措施。

设备接地应符合当地及国家 ( 地区 ) 的电气法规。只有符合注明的电气规格并遵循产品使用说明时，设备才能安全运行。

• 请勿在靠近水或热源的地方使用本产品。* 将产品放置在平稳的工作面上以确保系统的稳定性。

• 机壳上的开口用于通风目的。请勿堵塞或盖住这些开口。设置工作区域时，确保在系统四周留出足够的通风空间。切勿将任何异物塞入通风口。

• 为避免触电，在卸下机盖前应从墙壁电源插座上拔掉所有电源线和调制解调器线缆。

• 在卸下机盖或接触内部组件前，让产品先冷却下来。

配备激光装置的产品的预防措施

对于激光装置，应遵循下列预防措施：

• 请勿打开 CD-ROM 驱动器、进行调整或对激光装置执行产品文档中未说明的任何过程。

• 只应由获得授权的技术服务人员修理激光装置。

配备调制解调器、电信或局域网选配件的产品的预防措施

对于激光装置，应遵循下列预防措施：

• 在雷电天气条件下不要连接或使用调制解调器或电话。否则，闪电可能会导致电击。

• 为减少火灾风险，只应使用 No. 26 AWG 或更粗的电话线导线。

• 请勿将调制解调器或电话线插入网络接口控制器 (NIC) 插口。

• 在打开产品机壳、接触或安装内部组件、或者接触未绝缘的调制解调器线缆或插孔前，

断开调制解调器线缆。

• 在燃气泄漏区域时，请勿使用电话线报告泄漏情况。

- 7 -

美国联邦通信委员会 (FCC) 声明警告此为 A 级产品。在生活环境中，该产品可能会造成无线电干扰。在这种情况下，可能需要用户对干扰采取切实可行的措施。

本设备经测试证实，符合 FCC 规则第 15 部分关于 A 级数字设备的限制要求。这些限制是为了在商用环境中使用本设备时提供合理防护以防止有害干扰。本设备会产生、使用并可能辐射无线电频率的能量，如果不按照使用说明进行安装和使用，可能会对无线电通讯造成有害干扰。在居住区域使用本设备时可能会导致有害干扰，在此情况下用户应消除干扰并自行承担费用。为了符合 F CC 辐射限制要求，必须使用正确屏蔽和接地的线缆和连接器。对于因使用非推荐的线缆和连接器或者因未经授权变更或修改本设备而导致的任何无线电或电视干扰，提供商或制造商均不承担责任。未经授权的变更或修改会导致用户失去使用本设备的资格。本设备符合 FCC 规则第 15 部分的要求。其运行符合下面两个条件：

本设备不得导致有害干扰，并且

(1)

本设备必须承受任何接收到的干扰，包括可能导致异常操作的干扰。

(2)

加拿大通信部一致性声明

本数字设备未超出加拿大工业部在无线电干扰管理规定中设定的关于数字设备无线电噪声辐射的 A 级限值。Le present appareil numerique n'emet pas de bruits radioelectriques depassant

les limites applicables auxappareils numeriques de Classe A prescrites dans le reglement sur le brouillage

radioelectrique edicte parIndustrie Canada.

A 级设备

但是，不能保证在特定安装条件下不会产生干扰。如果本设备确实对无线电或电视接收造成有害干扰（可通过关闭然后打开设备电源来确定），希望用户采取下面一项或多项措施来消除干扰：

• 调整接收天线的方向或位置

• 增大设备和接收器之间的距离

• 将设备和接收器分别连接到不同的电路插座 ' 咨询经销商或专业无线电 / 电视技术人员

以寻求帮助。

- 8 -

WEEE 符号声明

产品或其包装上如下所示的符号表示此产品不得与其他垃圾一起进行处理。此设备应送交专门的废弃物回收中心执行处理、收集、回收和废弃程序。在废弃时专门收集和回收您的废旧设备有助于节省自然资源，确保以保护人类健康和环境的方式进行回收。有关将您的废旧设备送交何处进行回收的详细信息，请联系您当

地的市政机构、您的家庭废弃物处理机构或您产品的销售店，了解安全环保回收的详情。

w

当您的电气或电子设备不再使用时，将其“送交”您当地或地区的废弃物回收管理机构进行回收处理。

w

如果在回收、再利用“达到使用寿命”的产品方面需要进一步协助，可以通过您产品用户手册中列出的客服号码与我们联系，我们非常高兴为您提供帮助。

电池警告：

电池安装不当或使用不兼容的电池会增加火灾爆炸风险。更换电池时，

只可使用相同或同等类型的电池。

•

请勿拆解、挤压、刺破电池。

•

请勿将电池存放或放置在热源中或旁边，如火源、产生热的设备、罐体或排气口。

电池温度升至 65

•

请勿尝试打开或维修电池。电池废弃时，请勿投入火中或者作为家庭废弃物进行

C (149oF) 以上可能导致爆炸或火灾。

处理。

- 9 -

第 1 章硬件安装

1-1 安装预防措施

此主板上包括许多精密电路和组件，静电放电可能造成损坏 (ESD)。在安装之前，请仔细阅读用户手册并按以下过程进行操作：

•在安装之前，请勿取下或毁坏主板 S/N ( 序列号 ) 标签或由经销商提供的保修

标签。这些标签是保修验证所必需的。

•在安装或卸下主板或其他硬件组件前，务必从电源插座上拔掉电源线，以断

开交流电源。

•将硬件组件连接到主板上的内部接口时，确保它们连接牢固。

•手拿主板时，避免接触任何金属引线或接头。

•手拿主板、CPU 或内存等电子组件时，最好戴上静电放电 (ESD) 腕带。如果

没有 ESD 腕带，应保持手干燥，并事先接触一下金属物品以消除静电。

•

在安装主板之前，请将其放在防静电垫上或静电屏蔽容器内。

•从主板上拔掉电源线之前，确保电源已关闭。

•在打开电源前，确保已根据当地电压标准设置了电源电压。

•在使用产品前，请确认所有线缆以及硬件组件的电源接头

•为防止主板损坏，请勿让螺丝接触主板电路或其组件。

•确保主板上或计算机机箱内没有任何遗留的螺丝或金属组件。

•请勿将计算机系统放置在不平稳的表面上

•请勿将计算机系统置于高温环境中。

•在安装过程中打开计算机电源可能造成系统组件损坏和用户人身伤害。

•如果您对任何安装步骤有疑问或在使用产品时遇到问题，请咨询有资质的计

算机技术人员。

。

均已连接。

硬件安装

- 10 -

1-2 产品规格

CPU w 支持LGA2011封装的Intel® Xeon® E5-2600系列处理器

w L3缓存视CPU而定 w 支持QuickPath Interconnect，最高8GT/s w 增强的Intel SpeedStep技术 (EIST) w 支持Intel®虚拟技术 (VT)

芯片组 w Intel® C602 (Patsburg-A) 芯片组

内存 w 16 x 1.35V/1.5V DDR3 DIMM插槽，最多支持128GB (UDIMM) 和512GB

(RDIMM) 系统内存 w 16 x 1.35V/1.5V DDR3 LRDIMM插槽，最多支持512GB系统内存 w 四通道内存架构 w 支持800/1066/1333/1600内存模块 w 支持ECC RDIMM/ UDIMM/ LRDIMM内存模块

LAN w 双Intel® X540支持双10G Base-T ethernet LAN端口

w 1 x KVM管理LAN端口

扩展槽 w 4 x PCI Express x16插槽，运行在 x16 (Gen3/PCIE_1/PCIE_2/PCIE_3/PCIE_4)

w 1 x PCI Express x16插槽，运行在 x8 (Gen3/PCIE_5/专有插槽) w 1 x PCI Express x8插槽，运行在 x4 (Gen3/PCIE_6/专有插槽/与X540 LAN

芯片共享带宽）

板载图形 w ASPEED® AST2300支持128MB VRAM

大容量存储 w 8 x 2.5”热交换SATA/SAS HDD

w 支持Intel IRSTe SATA RAID 0、RAID 1、RAID 5、RAID 10

系统风扇 w 8 x 80 x 80 x 38mm 15000rpm

USB w 最多4个USB 2.0/1.1端口（2个在后面板上，另外2个端口通过USB

支架连接到内部USB接头）

内部接口 w 1 x 18-针ATX主电源接口

w 2 x 14-针ATX 12V电源接口 w 2 x SATA 6Gb/s接口 w 8 x SATA 3Gb/s接口 w 2 x 前面板接头 w 1 x 硬盘驱动器底板接头 w 1 x SAS SGPIO接头 w 1 x SATA SGPIO接头 w 1 x 串行端口接头 w 1 x USB 2.0/1.1接头 w 1 x TPM模块接口 w 1 x SCU KEY接头 w 1 x IPMB接口

- 11 -

硬件安装

后面板I/O w 2 x USB 2.0/1.1端口

w 2 x 10G RJ-45 LAN端口 w 1 x 10/100专用管理LAN端口 w 1 x 串行端口 w 1 x VGA端口 w 1 x 电源开关按钮 w 1 x ID开关按钮 w 1 x 复位按钮 w 1 x NMI按钮 w 1 x 系统状态LED

前面板LED/ 按钮

w 1 x 电源按钮/LED w 1 x ID按钮/LED w 1 x 复位按钮

w 2 x LAN LED w 1 x 硬盘驱动器状态LED w 1 x 系统LED

I/O控制器 w ASPEED® AST2300 BMC芯片

硬件监视器 w 系统电压检测

w CPU/系统温度检测

BIOS w 1 x 64 Mbit闪存

w AMI BIOS

环境环境温度

w 工作温度：10oC 到 35oC w 非工作温度：-40oC 到 60oC

相对湿度系统

w 10-80%工作湿度（无冷凝） w 871Wx86Hx482D (mm)

外形尺寸电源 w 2 x 热插拔2U PSU 1600W 100-240VAC，80 plus Platinum level

Intel C600 升级 ROM SKU：

升级 ROM SKU# SCU 端口协议启用

Patsburg-A；无升级 ROM

4 个端口仅 SATA SATA RAID 5

1 4 个端口 SATA/SAS 否 2 4 个端口 SATA/SAS 是

* GIGABYTE 保留对产品规格和产品相关信息进行变更而无须事先通知的权利。

硬件安装

- 12 -

Intel RSTe SAS

RAID 5

第 2 章系统硬件安装

安全前指导说明在打开服务器之前或者在卸下或更换任何组件之前，请执行下述步骤。

•

在执行任何硬件配置之前，备份所有重要的系统文件和数据文件。

•

关闭系统以及与之相连的所有外设。

•

找到 CPU 的第一插针。如果方向不对，CPU 将无法插入。（或者，可以找到 CPU 两侧的凹口和 CPU 插座上的对准键。）

•

在 CPU 表面均匀涂抹一薄层散热胶。

•

在未安装 CPU 散热器的情况下，切勿打开计算机电源，否则 CPU 可能过热并损坏。

•

根据 CPU 规格设置 CPU 主频。不建议所设置的系统总线频率超出硬件规格，因为这不符合关于外设的标准要求。如果希望设置超出标准规格的频率，请依照硬件（包括 CPU、图形卡、内存、硬盘驱动器等）规格进行操作。

- 13 -

硬件安装

2-1 卸下机箱盖

在卸下或安装系统机盖之前

•

确保系统未开启且未连接到交流电源。

按照下述说明卸下系统机盖：

1. 拧松并取下用于固定上盖的螺丝。

2. 向着机箱后部推动后盖，将其取下。

硬件安装

- 14 -

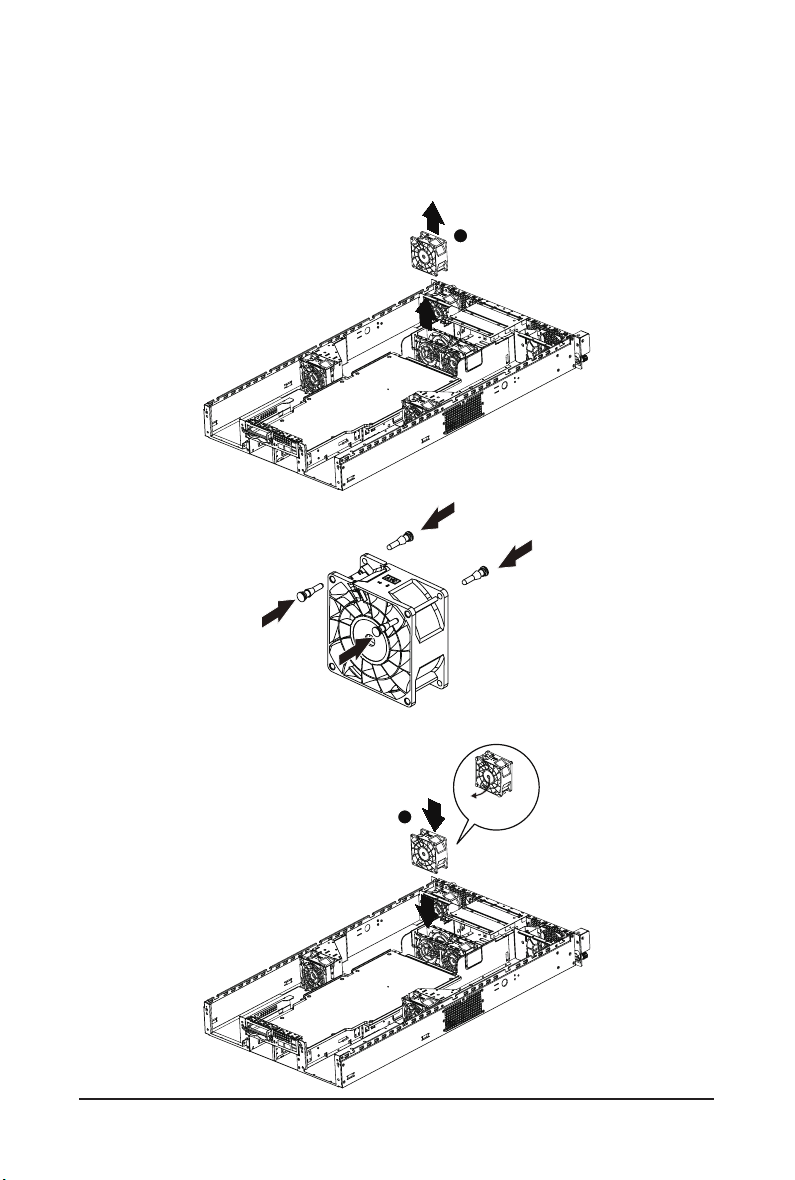

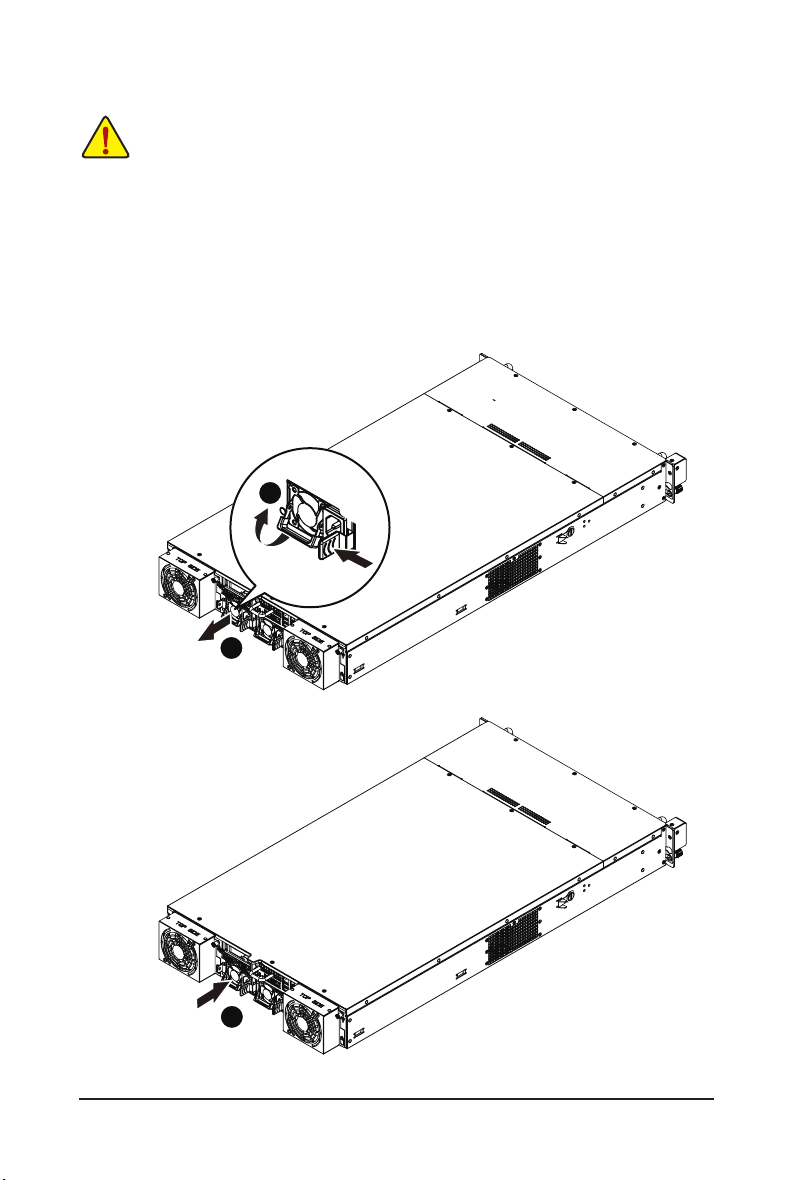

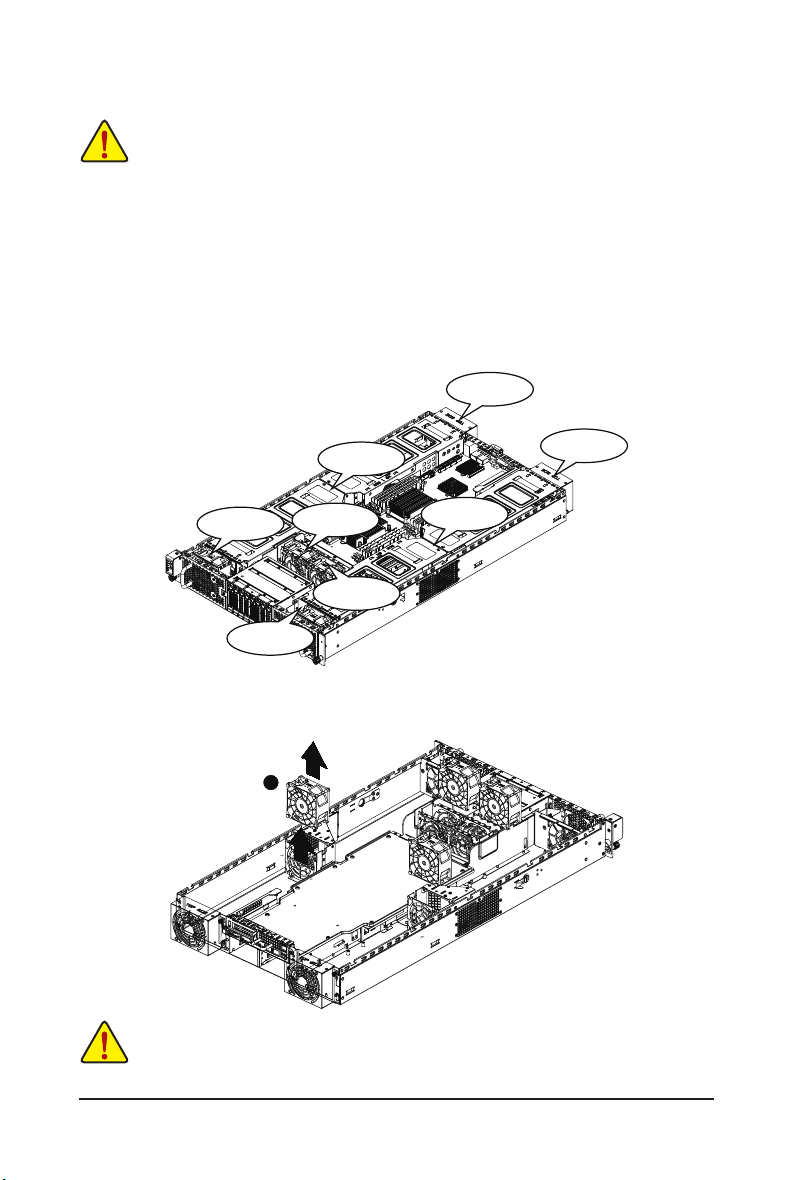

2-2 卸下和安装风扇散热片

按照下述说明卸下 / 安装风扇散热片：

1. 提起并卸下风扇散热片。

2. 安装风扇散热片时，将风扇散热片对准导槽。将风扇散热片向下压入机箱，直至其

完全到位。

- 15 -

硬件安装

2-3 安装 CPU

在开始安装 CPU 之前，请阅读下面的指导说明：

•

确保主板支持该 CPU。

•

在安装 CPU 之前，务必关闭计算机电源，从电源插座上拔掉电源线，以防硬件损坏。

•

从电源插座上拔掉所有线缆。

•

从相关端口上拔掉所有通讯线缆。

•

将系统主机放置在平稳的表面上。

•

按照说明打开系统。

警告 !

如果在开始安装组件前不正确关闭服务器，可能造成严重损坏。除非您是专业技术服务人士，否则请勿尝试下面小节中介绍的过程。

按照下述说明安装 CPU：

1. 松开然后提起压杆。

2. 打开固定板，露出插座。

3. 以正确的方向插入 CPU。

4. 盖上固定板，使压杆恢复至锁定位置。

硬件安装

- 16 -

2-4 安装散热装置

按照下述说明安装散热装置：

1. 在 CPU 上面均匀地涂抹一层散热胶。

2. 取下散热装置底面的保护盖。

3. 将散热装置放在 CPU 上面，拧紧四个固定螺丝。

CPU0

CPU1

CPU0 和 CPU1 使用不同的 CPU 散热装置。请参照下表安装正确的 CPU 散热装置。

- 17 -

硬件安装

CPU0 CPU1

P/N：25ST1-463200-T4R P/N：25ST1-443101-T4R

REAR

后部

硬件安装

前部

FRONT

CPU1 CPU0

- 18 -

2-5 安装内存

在开始安装内存之前，请阅读下面的指导说明：

•

确保主板支持该内存。为取得最佳性能，建议使用容量、品牌、速度和芯片都相同的内存。

•

在安装内存之前，务必关闭计算机电源，从电源插座上拔掉电源线，以防硬件损坏。

•

内存模块采用防止误插入的设计。内存模块只能以一种方向安装。如果无法插入内存，请改变方向。

2-5-1 四通道内存配置

此系统为每个 CPU 提供 16 个 DDR3 内存插槽，支持四通道技术。安装内存后，BIOS 将自动检测内存的规格和容量。启用四通道内存模式可使原始内存带宽增至三倍。 16 个 DDR3 内存插槽分为四个通道，每个通道有两个内存插槽，如下所述：通道 1：DDR3_P0_A0/DDR3_P0_A1（供主 CPU 使用）； DDR3_P1_E0/DDR3_P1_E1（供第二 CPU 使用）通道 2：DDR3_P0_B0/DDR3_P0_B1（供主 CPU 使用）； DDR3_P1_F0/DDR3_P1_F1（供第二 CPU 使用）通道 3：DDR3_P0_C0/DDR3_P0_C1（供主 CPU 使用）； DDR3_P1_G0/ DDR3_P1_G1（供第二 CPU 使用）通道 4：DDR3_P0_D0/DDR3_P0_D1（供主 CPU 使用）；

DDR3_P1_H0/DDR3_P1_H1（供第二 CPU 使用）

DDR3_P0_C0 DDR3_P0_C1 DDR3_P0_D0 DDR3_P0_D1

25 45 50 555840353020151051

2422201816141210

211917151311 23

987654321

YWV

RPNMLKJHGFEDCBA

ADACAB

DDR3_P0_B1 DDR3_P0_B0 DDR3_P0_A1 DDR3_P0_A0

DDR3_P1_E0 DDR3_P1_E1 DDR3_P1_F0 DDR3_P1_F1

DF DE

BY AK

AK BY

DE DF

151105 2520 30 504535 40A5855

DDR3_P1_H1 DDR3_P1_H0 DDR3_P1_G1 DDR3_P1_G0

1N or 2N

R-DIMM

1N or 2N

U-DIMM

- 19 -

Single-Rank

Quad-Rank

DIMM1 DIMM0

Empty

Single-Rank

Empty

Dual-Rank

Empty

Quad-Rank

Single-Rank

Dual-Rank

Quad-Rank

DIMM1 DIMM0

Empty

Single-Rank

Empty

Dual-Rank

Single-Rank Single-Rank

Dual-RankDual-Rank

硬件安装

2-5-2 安装内存

在安装内存模块前，务必关闭计算机，从电源插座上拔掉电源线，以防损坏内存模块。务必在此主板上安装 DDR3 DIMM。

按照下述说明安装内存：

1. 将 DIMM 内存模块垂直插入 DIMM 插槽，并向下按。

2. 合上 DIMM 插槽两个边缘的塑料卡子以锁定 DIMM 模块。

3. 需要卸下 DIMM 模块时，执行与安装步骤相反的步骤。

硬件安装

- 20 -

2-6 安装 PCI 扩展卡

•

连接了交流电源时，服务器内可能存在电压。甚至在主电源开关处于关闭位置时，也存在此电压。在安装 PCI 卡之前，确保系统处于关机状态并且断开服务器的所有电源。

若不遵循这些警告，可能造成人员伤害或设备损坏。

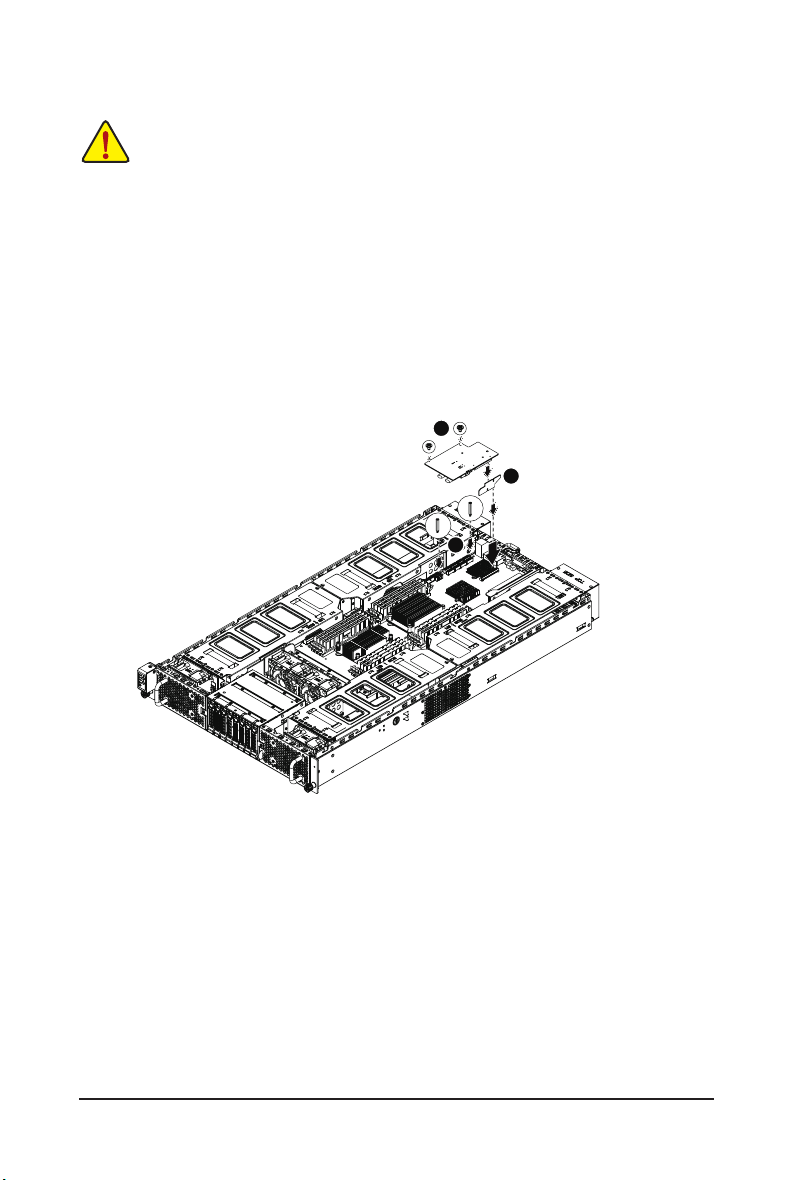

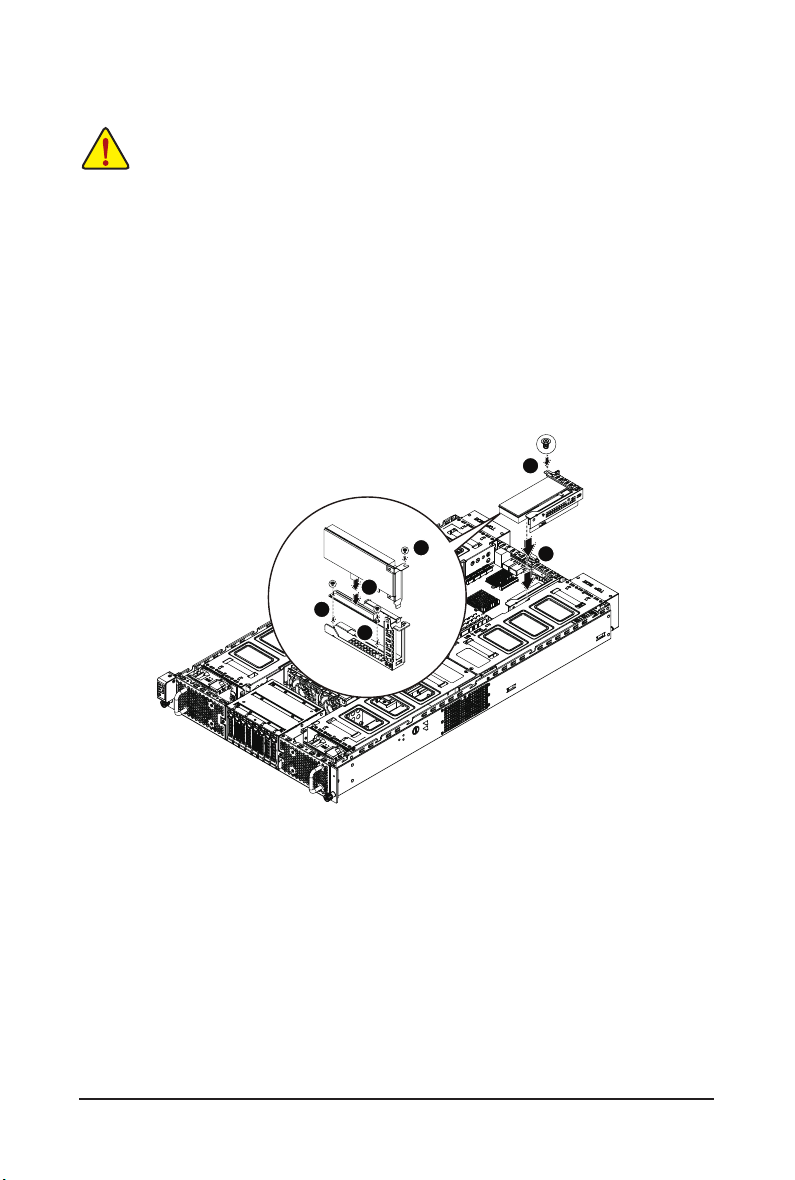

GPU0/GPU1/GPU6/GPU7 按照下述说明安装 PCI 扩展卡：

1. 拧松并取下用于固定 PCI 盒体的螺丝。

2. 拉动两个塑料把手，从系统上提起 PCI 盒体。

3. 将卡插入所选的插槽，用螺丝固定扩展卡。

确保卡正确就位。

4. 使用螺丝将 PCI 扩展卡固定到位。

Top: GPU Card #6 (Slot 1)

上部：GPU 卡 #6（插槽 1）

Bottom: GPU Card #7 (Slot 2)

下部：GPU 卡 #7（插槽 2）

前部

Front Rear

Top: GPU Card #0 (Slot 1)

上部：GPU 卡 #0（插槽 1）下部：GPU 卡 #1（插槽 2）

Bottom: GPU Card #1 (Slot 2)

后部

- 21 -

硬件安装

2 x 3 电源线

2 x 3 Power cable

2 x 4 电源线

2 x 4 Power cable

插槽 1

For Slot 1

2 x 3 电源线

2 x 3 Power cable

2 x 4 电源线

2 x 4 Power cable

插槽 2

For Slot 2

如果 GPGPU 卡支持 225W，连接 2 x 4 电源线。如果 GPGPU 卡支持 300W，连接 2 x 4 和 2 x 3 电源线。

- 22 -

PCIE_1

(Slot 1)

（插槽 1）

PCIE_2

PCIE_2 (Slot 2)

（插槽 2）

硬件安装

GPU2/GPU3/GPU4/GPU5 按照下述说明安装 PCI 扩展卡：

1. 拧松并取下用于固定 PCI 盒体的螺丝。

2. 拉动两个塑料把手，从系统上提起 PCI 盒体。

3. 将卡插入所选的插槽，用螺丝固定扩展卡。确保卡正确就位。

4. 使用螺丝将 PCI 扩展卡固定到位。

Top: GPU Card #5 (Slot 2)

上部：GPU 卡 #5（插槽 2）下部：GPU 卡 #4（插槽 1）

Bottom: GPU Card #4 (Slot 1)

前部

Front Rear

Top: GPU Card #3 (Slot 2)

上部：GPU 卡 #3（插槽 2）

Bottom: GPU Card #2 (Slot 1)

下部：GPU 卡 #2（插槽 1）

后部

前部

Front Rear

后部

- 23 -

硬件安装

- 24 -

PCIE_2

PCIE_1

(Slot 1)

（插槽 1）

2 x 3 电源线

2 x 3 Power cable

2 x 4 电源线

2 x 4 Power cable

插槽 1

For Slot 1

•

请将 PCI 盒体按照正确方向插入所选的插槽。参见下图了解相关说明。

PCIE_2

（插槽2）

(Slot 2)

2 x 3 电源线

2 x 3 Power cable

2 x 4 电源线

2 x 4 Power cable

插槽 2

For Slot 2

硬件安装

•

如果 GPGPU 卡支持 225W，连接 2 x 4 电源线。

•

如果 GPGPU 卡支持 300W，连接 2 x 4 和 2 x 3 电源线。

- 25 -

2-6-1 安装附加卡（GC-MSLZ1/PCIE_6/ 选购）

•

若不遵循这些警告，可能造成人员伤害或设备损坏。

按照下述说明安装附加卡：

1. 使用螺丝将柱杆固定到主板上。

2. 将插转卡装到附加卡上。将附加卡插入所选的插槽 (PCIE _6)，用螺丝固定卡。确保

卡正确就位。

3. 使用螺丝将附加卡固定到位。

硬件安装

- 26 -

2-6-2 安装附加卡（GC-MSLZ2/PCIE_5/ 选购）

•

若不遵循这些警告，可能造成人员伤害或设备损坏。

按照下述说明安装附加卡：

1. 略微提起转接支架。将插转卡装到转接支架上，用螺丝固定卡。

2. 将 PCI 卡插入所选的插槽 (PCIE_SLOT1)。

3. 使用螺丝固定 PCI 卡。

4. 将转接支架对准转接导引接口，然后推入所选的插槽 (PCIE_5)。

5. 使用螺丝将转接支架固定到位。

- 27 -

硬件安装

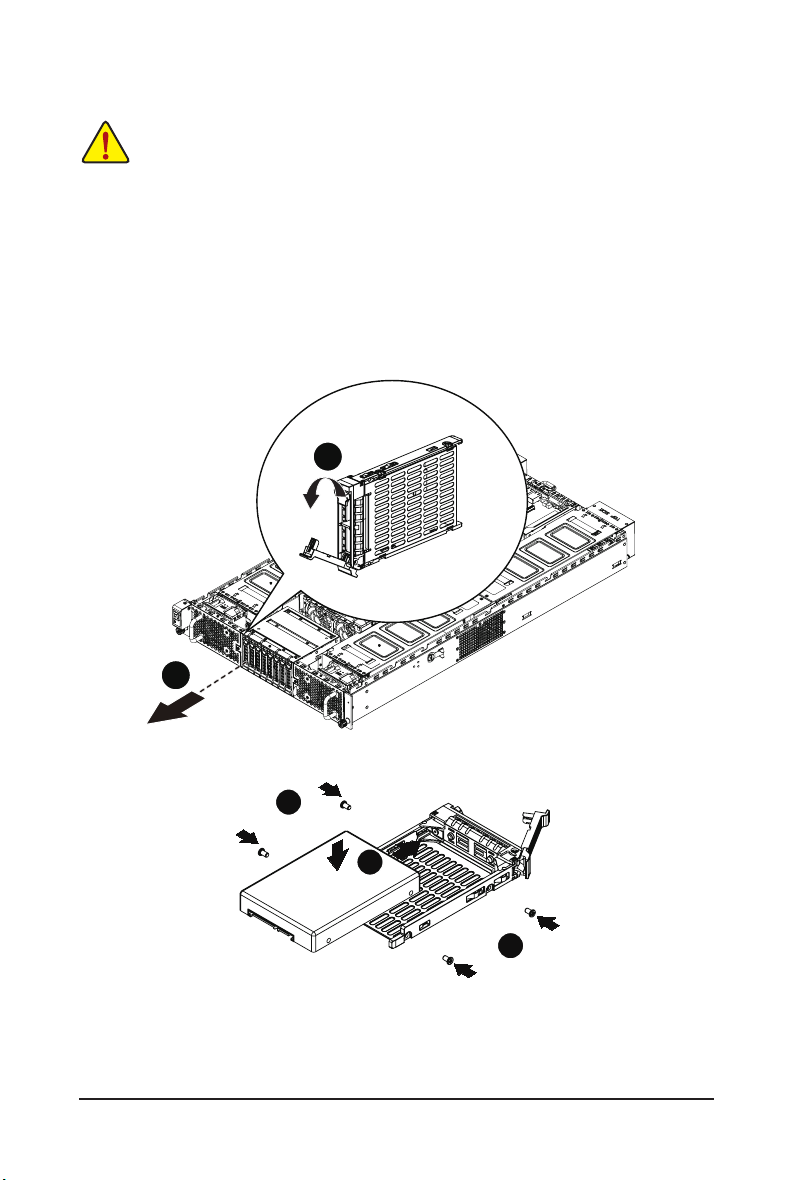

2-7 安装硬盘驱动器

在开始安装硬盘驱动器之前，请阅读下面的指导说明：

•

在滑出驱动器托盘之前，注意其方向。

•

托盘插入不当时，无法进入托槽。

•

确保硬盘驱动器连接到底板上的硬盘驱动器接口。

按照下述说明安装硬盘驱动器：

1. 按下释放钮。

2. 拉起锁定杆以取出硬盘驱动器托盘。

3. 将硬盘滑入托架。

4. 用四 (4) 个螺丝固定硬盘驱动器，如图所示。请勿过分拧紧螺丝。

将托架滑入槽中，直至其锁定到位。

硬件安装

- 28 -

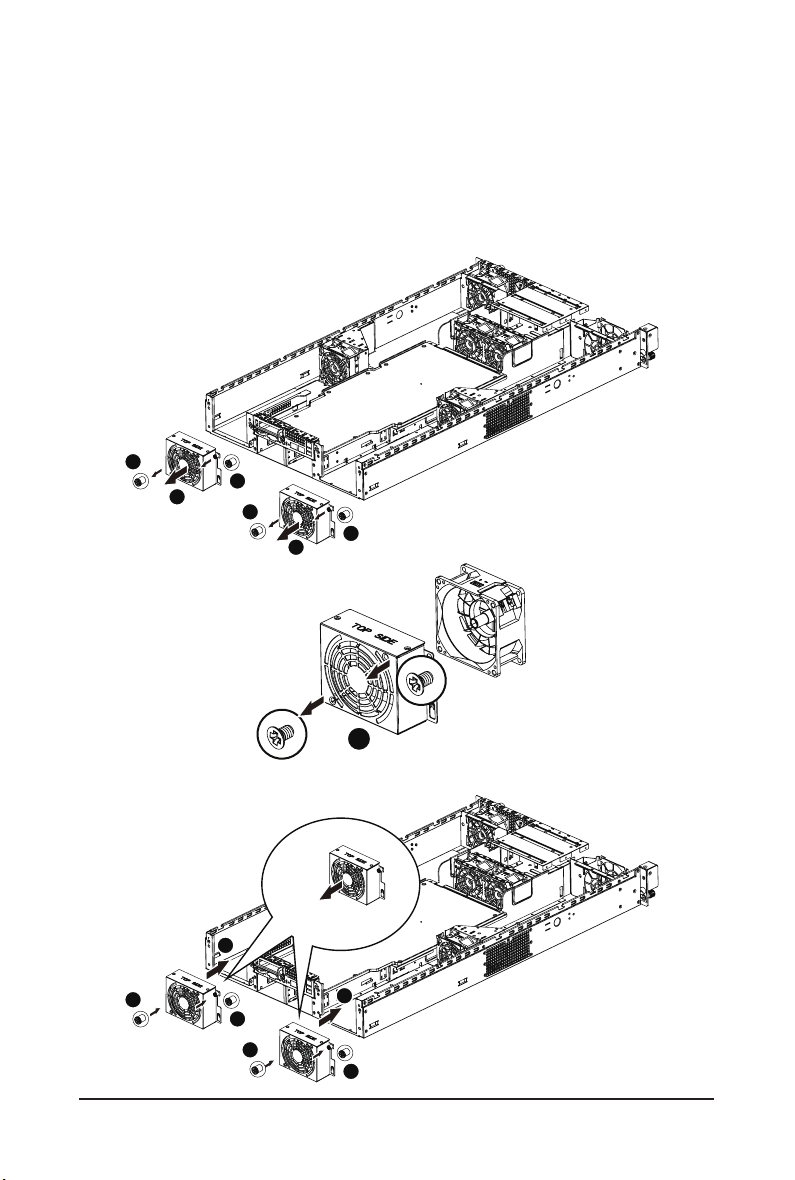

2-8 更换风扇装置

小心 !

在卸下或安装系统风扇盒前，执行下述步骤：

•

确保系统未开机且未连接到交流电源。

•

断开所有必要的线缆连接。若不遵循这些警告，可能造成人员伤害或设备损坏。

GPU12_FAN/GPU34_FANGPU56_FAN/GPU78_FAN/GPU12E_FAN/GPU56E_FAN

按照下述说明更换风扇装置：

1. 断开风扇线缆。从机箱上提起风扇装置。

2. 将 8 个橡胶件装到系统风扇上。

3. 按照与上述相反的步骤安装更换后的风扇装置。

GPU56E_FAN

GPU12E_FAN

GPU78_FAN

GPU34_FAN

GPU56_FAN

SYS_FAN2

SYS_FAN1

GPU12_FAN

小心 !

 225WGPGPUCardsx8與SATAHDDsx8请确认系统作业温度在35

•

 300WGPGPUCardsx8與SATAHDDsx8请确认系统作业温度在30oC之下。

•

C之下。

- 29 -

硬件安装

Airflow

空气流

direction

动方向

硬件安装

- 30 -

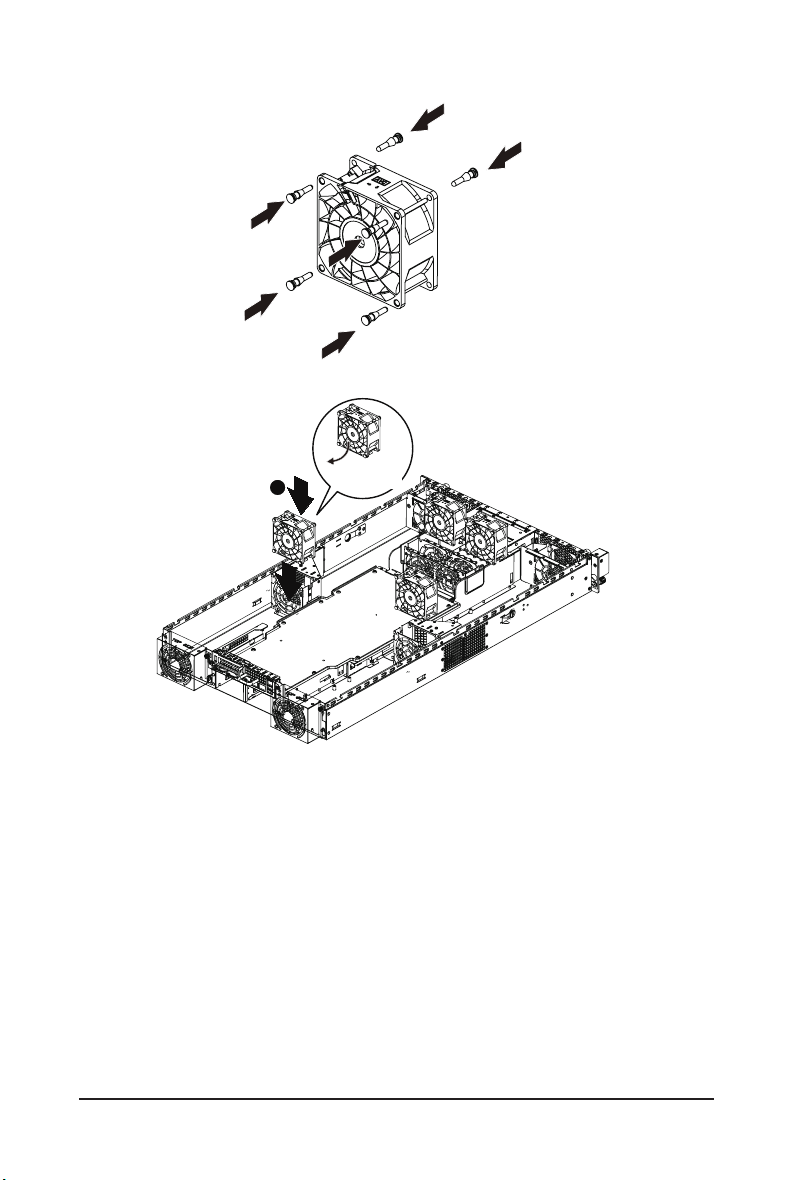

SYS_FAN1/SYS_FAN2

按照下述说明更换风扇装置：

1. 断开风扇线缆。从机箱上提起风扇装置。

2. 将 4 个橡胶件装到系统风扇上。

3. 按照与上述相反的步骤安装更换后的风扇装置。

- 31 -

Airflow

空气流

direction

动方向

硬件安装

GPU12E_FAN/GPU56E_FAN（智能风扇）按照下述说明更换风扇装置：

1. 拧松并取下用于固定风扇盒的螺丝。

2. 从系统上取下风扇盒。

3. 拧松并取下用于固定风扇的螺丝。

4. 按照与上述相反的步骤安装更换后的风扇装置。

Airflow direction

空气流动方向

硬件安装

- 32 -

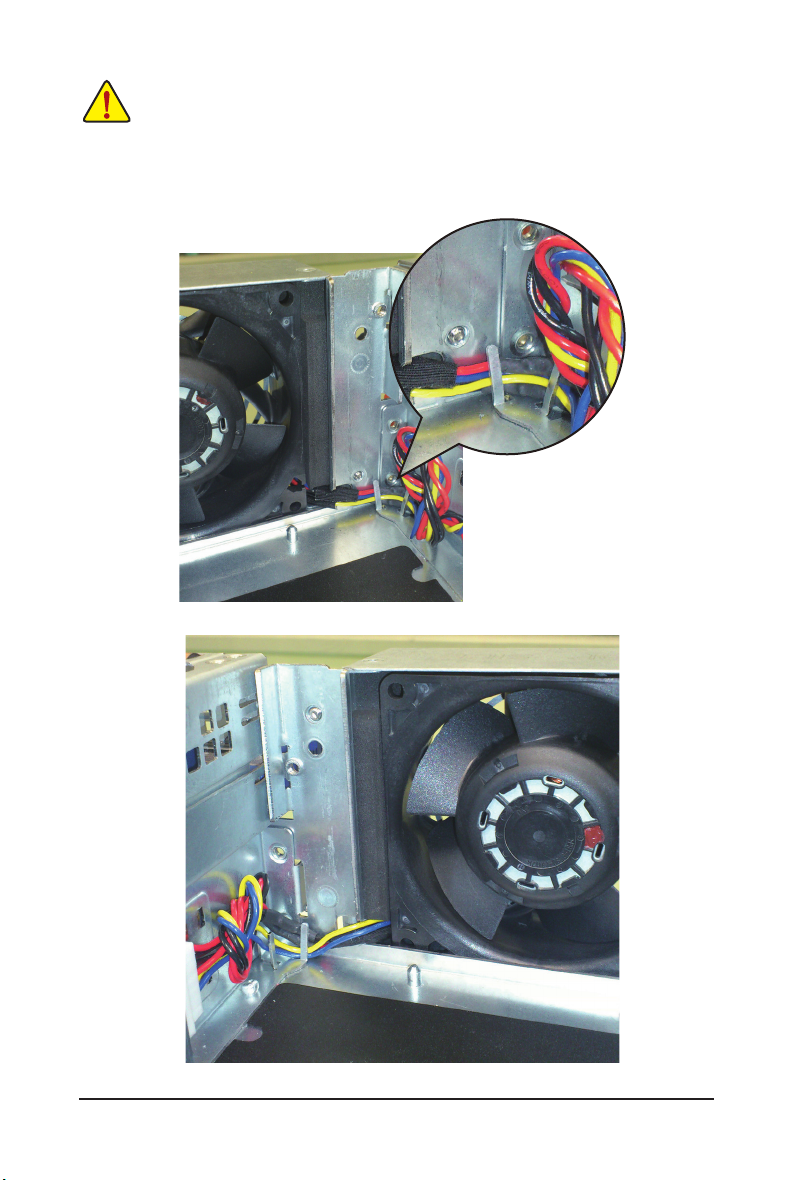

小心 !

•

为避免风扇线缆损坏，请确保风扇线缆完全位于线槽内。

- 33 -

硬件安装

2-9 更换电源

小心 !

为了降低触电受伤风险，在从系统中卸下电源之前，断开交流电源。

按照下述说明更换电源：

1. 断开所有电源线。

2. 抬起电源把手，按箭头所示方向按下电源右侧的固定夹。与此同时，通过把手拉出

电源。

3. 将更换后的电源用力插入机箱。将交流电源线连接到更换后的电源。

硬件安装

- 34 -

第 3 章系统外观

3-1 前部概览

编号

10.

11.

说明

前面板LED和按钮系统风扇 (GPU78_FAN)

2.5英寸硬盘驱动器#1

2.5英寸硬盘驱动器#2

2.5英寸硬盘驱动器#3

2.5英寸硬盘驱动器#4

2.5英寸硬盘驱动器#5

2.5英寸硬盘驱动器#6

2.5英寸硬盘驱动器#7

2.5英寸硬盘驱动器#8 系统风扇 (GPU34_FAN)

- 35 -

硬件安装

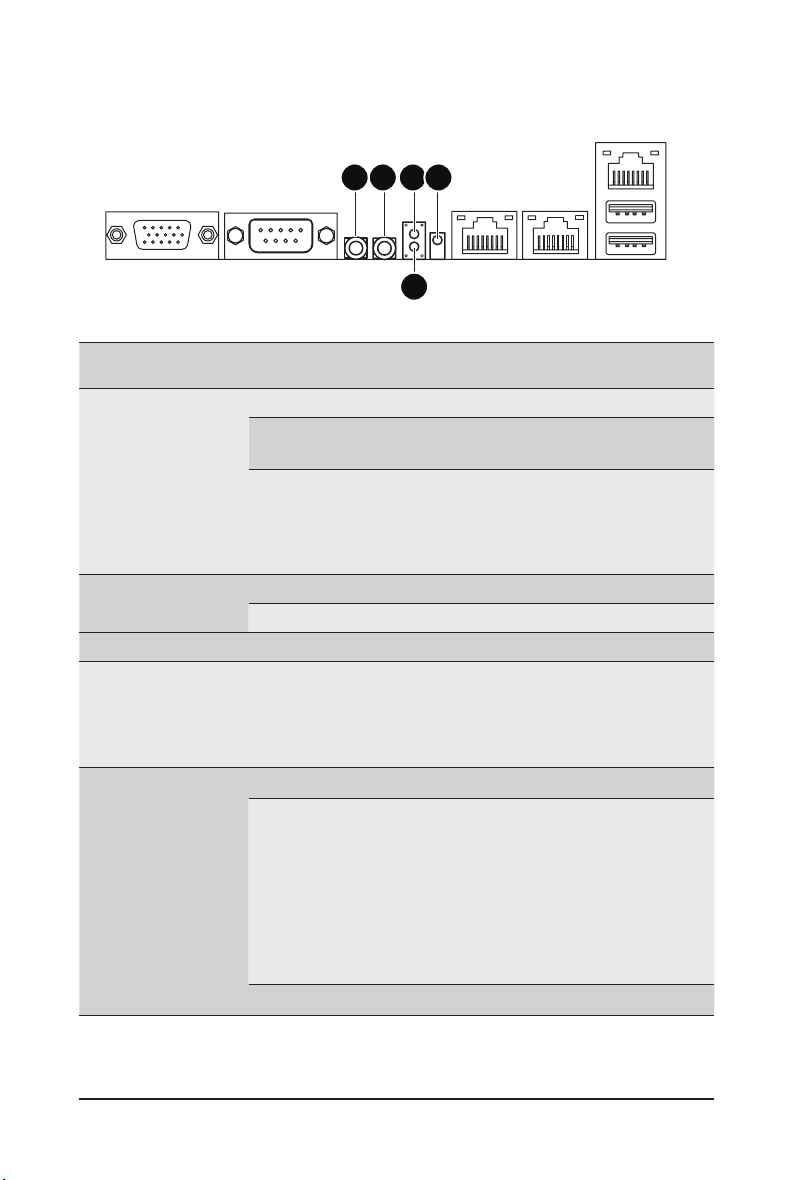

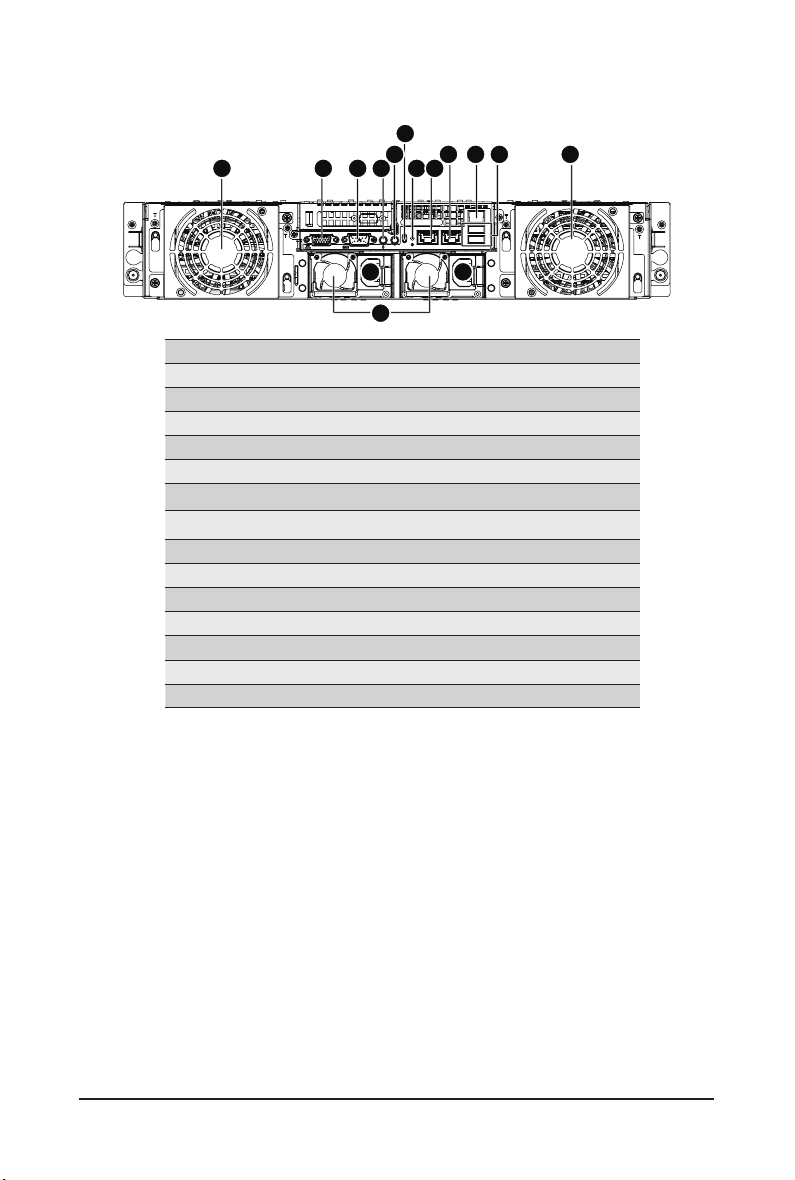

3-2 后部概览

1 32

编号

说明

系统风扇 (GPU12E_FAN)

VGA端口

串行端口

电源开关按钮

ID开关按钮

复位按钮 (上部) / NMI按钮 (下部）

系统状态LED

10G LAN端口

10/100服务器管理LAN端口

10.

USB 2.0端口

11.

系统风扇 (GPU56E_FAN)

12.

电源模块电源线插口

13.

电源风扇

14.

9 10

硬件安装

- 36 -

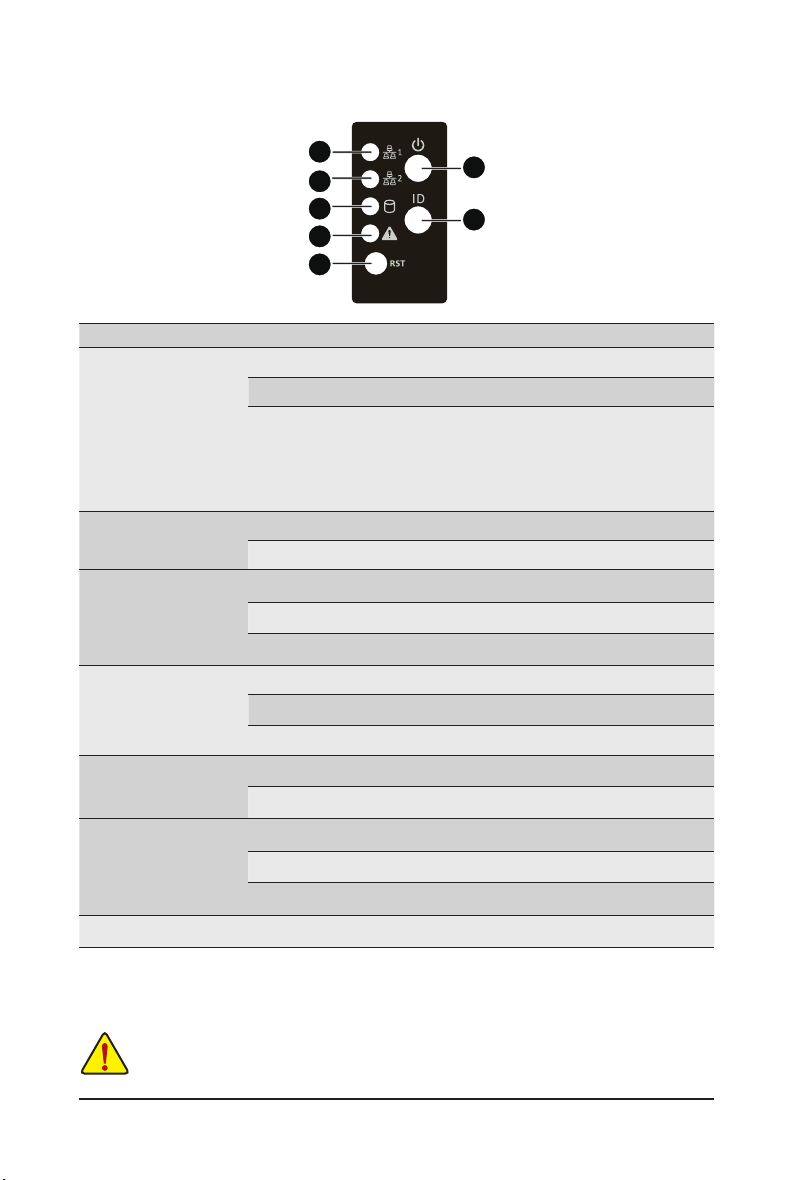

3-3 前面板 LED 和按钮

4 5

6 7

编号名称

电源按钮

和LED

ID按钮和LED

LAN1

活动LED

LAN2

活动LED

硬盘驱动器

活动LED

系统状态

LED

复位按钮按此按钮复位系统。

颜色状态

绿色稳定点亮绿色闪烁

N/A 不亮

蓝色稳定点亮

N/A 不亮

绿色

绿色闪烁

N/A 不亮

绿色

绿色闪烁

N/A 不亮

绿色稳定点亮

N/A 不亮

绿色稳定点亮

橙色稳定点亮

N/A 不亮

稳定点亮

系统处于开机状态。系统处于ACPI S1状态（睡眠模式）

• 系统未开机或处于ACPI S5状态 (关机状态）

• 系统处于ACPI S4状态 (休眠模式）

系统ID处于活动状态。

系统ID处于禁用状态。系统和网络之间的链接

网络访问

断开连接/待机系统和网络之间的链接网络访问断开连接/待机硬盘驱动器访问

无硬盘驱动器访问

正在运行或正常操作

至少有一个传感器发生临界改变。

系统未准备就绪。

说明

小心 !

• 上面的硬盘驱动器 LED 工作方式表不适用于 SAS 附加卡（PCIE_6 插槽）。

• 硬盘驱动器 LED 工作方式表仅适用于板载 AHCI SATA HDD。

- 37 -

硬件安装

3-4 后部系统 LAN LED

1 2 3 5

编号

名称

电源按钮和LED

ID按钮和LED

复位按钮按此按钮复位系统。

NMI按钮

系统状态LED

颜色状态

绿色稳定点亮 N/A

绿色闪烁 N/A

N/A 不亮 N/A

蓝色稳定点亮 N/A

N/A 不亮 N/A

绿色稳定点亮 N/A

橙色稳定点亮是

N/A 不亮 N/A

严重事件

系统处于开机状态系统处于ACPI S1状态（睡眠模式）

• 系统未开机或处于ACPI S5状态（关机状态）

• 系统处于ACPI S4状态（休眠模式）

系统ID处于活动状态。系统ID处于禁用状态。

如果发生了多比特ECC错误，按此按钮时服务器会生成一个NMI发送到处理器，从而有效地中断服务器。正在运行或正常操作至少有一个传感器发生了临界改变。当LED稳定点亮时，检查下列项目：

• 电源模块故障

• 系统风扇故障

• 电源电压问题

• 系统温度/电压问题

系统未准备就绪。

说明

硬件安装

- 38 -

3-5 硬盘驱动器 LED

LED

无 RAID 配置

（通过 HBA、

PCH）

RAID 配置（通过 HW

RAID 卡或 SW

RAID 卡）

RAID：颜色定位

磁盘 LED

（后面板上的 LED）

卸下 HDD 的插槽

（后面板上的 LED）

磁盘 LED

卸下 HDD 的插槽

（后面板）

绿色点亮 (*1) 不亮闪烁 (*2) 不亮橙色不亮不亮不亮不亮绿色点亮 (*1) 不亮 --- --橙色不亮不亮 --- --绿色点亮不亮交替闪烁 (*2) 不亮橙色不亮点亮（低速 @ 2Hz）不亮不亮绿色点亮不亮 (*3) --- --橙色不亮点亮 (*3) --- ---

硬盘驱动

器故障

重建

硬盘驱动器访问HDD 存在

（无访问）

注意 !

(*1) 取决于 HBA/ 实用程序规范。 (*2) 闪烁周期取决于硬盘驱动器的活动信号。 (*3) 如果硬盘驱动器在重新过程中抽出，则此硬盘驱动器的磁盘状态被认为是发生故障。 (*4) 闪烁频率约为：2 Hz

- 39 -

硬件安装

3-6 硬盘底板跳线设置

B_SEL

BPB_CN_2

SAS_4-7

A_SEL

SAS_0-3

BPB_CN_2

BPB_PWR

A_SEL B_SEL

1-2 闭合 SATA_HDD SATA_HDD

2-3 闭合 SAS_HDD SAS_HDD

硬件安装

- 40 -

3-7 线缆布放

9 9

7 8

9 9

5 6

7 8

编号建议线缆编号建议线缆

1. 系统主电源线 2. CPU 0 12V 电源线

3. CPU 1 12V 电源线 4. 前部开关线 / 前部 LED 线

5. Mini SAS 线 #1 6. Mini SAS 线 #2

9. 系统风扇电源线 10. PMbus/PDB 线

前面板线缆

硬盘驱动器底板线

8. 硬盘驱动器底板电源线

- 41 -

硬件安装

第 4 章主板组件

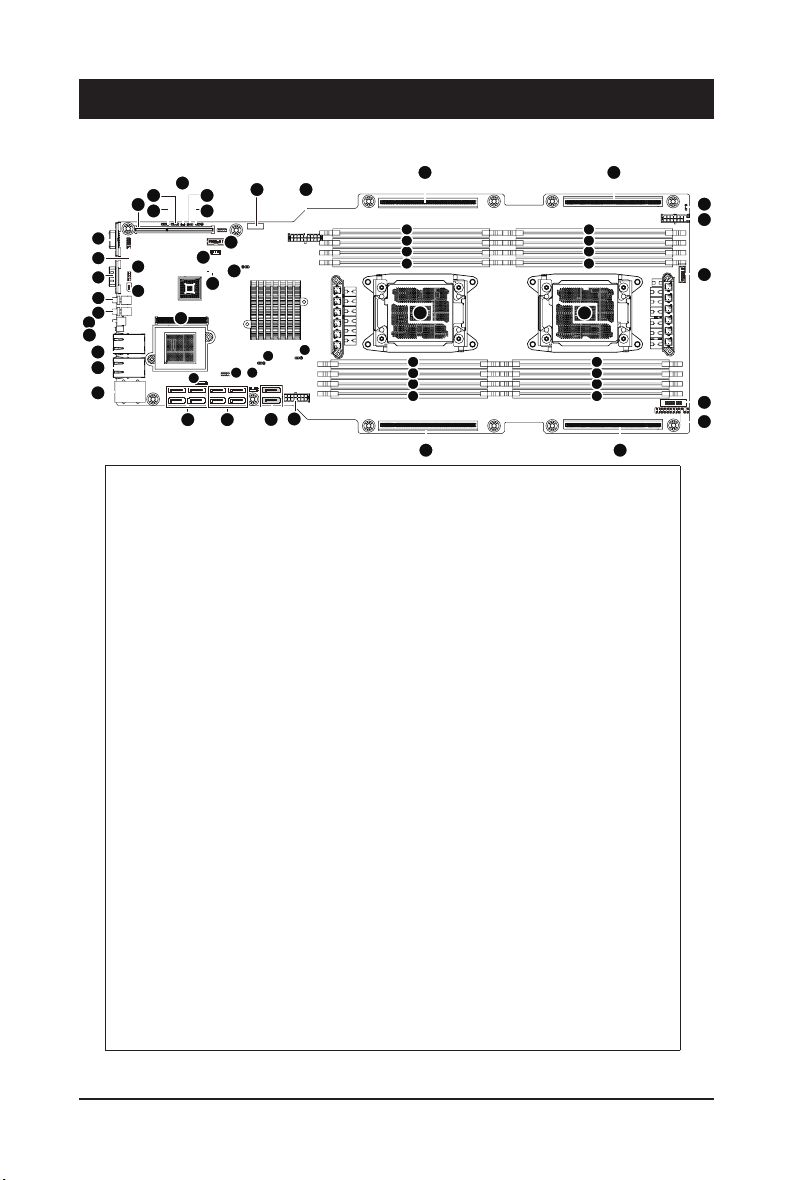

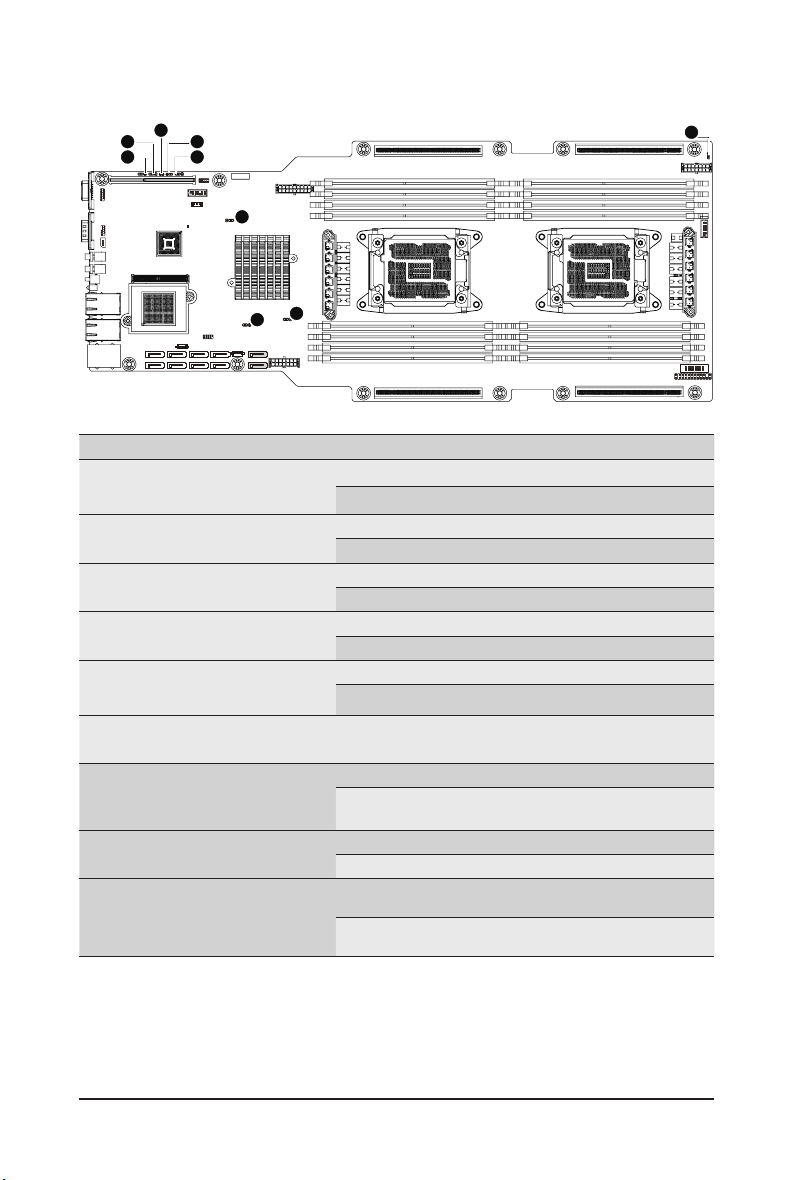

4-1 GA-7PPSP 主板组件

611

6 7

2422201816141210

211917151311 23

987654321

YWV

RPNMLKJHGFEDCBA

ADACAB

17 18

14 16

项目代码说明

1 VGA_1 后部 VGA 端口 2 F_VGA1 前部 VGA 接头 3 COM2 前部串行端口接头 4 IPMB IPMB 接口 5 COM1 后部串行端口 6 SW_PWR 电源开关按钮 7 SW_ID ID 开关按钮 8 PCIE_6 PCI-E 插槽 6（x16 插槽 / 专有 / 运行在 x4）

9 SW_RST_NMI 复位按钮（上部）/ NMI 按钮（下部） 10 LED_STA 系统状态 LED 11 LAN2 LAN2 端口 12 LAN1 LAN1 端口 13 USB2_MLAN BMC 管理 LAN 端口（上）/ USB 端口（下） 14 SAS0/1/2/3 SATA 3Gb/s 接口 15 SAS_SGP1 SAS SGPIO 接头 16 SATA2/3/4/5 SATA 3Gb/s 接口 17 F_USB2 USB 2.0 接头 18 SATA_SGP1 SATA SGPIO 接头 19 BIOS_WP BIOS 写保护跳线 20 ME_UPDATE ME 恢复跳线 21 SATA0/1 SATA 6Gb/s 接口 22

ATX1 14 针电源接口（供主 CPU 使用） 23 PCIE_3 PCI-E 插槽 3（x16 插槽 / 运行在 x16） 24 DDR3_P0_A0 通道 1 插槽 0（供主 CPU 使用） 25 DDR3_P0_A1 通道 1 插槽 1（供主 CPU 使用） 26 DDR3_P0_B0 通道 2 插槽 0（供主 CPU 使用）

5051

48 47 46

25 45 50 55 5840353020151051

28 29

27 26 25

4049

41 42 43

DF DE

151105 2520 30 504535 40A5855

30 31 32

硬件安装

- 42 -

27 DDR3_P0_B1 通道 2 插槽 1（供主 CPU 使用） 28 CPU0 Intel LGA2011 插座（主 CPU） 29 CPU1 Intel LGA2011 插座（第二 CPU） 30 DDR3_P1_H1 通道 4 插槽 1（供第二 CPU 使用） 31 DDR3_P1_H0 通道 4 插槽 0（供第二 CPU 使用） 32 DDR3_P1_G1 通道 3 插槽 1（供第二 CPU 使用） 33 DDR3_P1_G0 通道 3 插槽 0（供第二 CPU 使用） 34 PCIE_4 PCI-E 插槽 4（x16 插槽 / 运行在 x16） 35 FP_1 前面板接头（主） 36 BP_1 HDD 底板接头 37 FP_2 前面板接头（第二） 38 ATX2 14 针电源接口（供第二 CPU 使用） 39 PMBUS_SEL PMBus 电源选择跳线 40 PCIE_2 PCI-E 插槽 2（x16 插槽 / 运行在 x16） 41 DDR3_P1_E0 通道 1 插槽 0（供第二 CPU 使用） 42 DDR3_P1_E1 通道 1 插槽 1（供第二 CPU 使用） 43 D

DR3_P1_F0 通道 2 插槽 0（供第二 CPU 使用） 44 DDR3_P1_F1 通道 2 插槽 1（供第二 CPU 使用） 45 DDR3_P0_D1 通道 4 插槽 1（供主 CPU 使用） 46 DDR3_P0_D0 通道 4 插槽 0（供主 CPU 使用） 47 DDR3_P0_C1 通道 3 插槽 1（供主 CPU 使用） 48 DDR3_P0_C0 通道 3 插槽 0（供主 CPU 使用） 49 PCIE_1 PCI-E 插槽 1（x16 插槽 / 运行在 x16） 50 SSI_2X9P 18 针主电源接口 51 BAT1 电池插座 52 CLR_CMOS 清除 CMOS 跳线 53 LED_BMC BMC 固件准备就绪 LED

点亮：BMC 固件在初始化闪烁：BMC 固件准备就绪不亮：系统电源关闭

54 SKU_KEY1 Patsburg 升级 ROM 接头 55 TPM TPM 模块接口 56 BMC_FRB 强制停止 FRB 定时跳线 57 S3_MASK S3 开机选择跳线 58 CASE_OPEN 机箱入侵接头 59 BIOS_RCVR BIOS 恢复跳 60 BIOS_PWD 清除管理员密码跳线 61 PCIE_5 PCI-E 插槽 5（x16 插槽 / 专有 / 运行在 x8）

线

- 43 -

硬件安装

4-2 跳线设置

7 8

5 4

25 45 50 555840353020151051

2422201816141210

211917151311 23

987654321

RPNMLKJHGFEDCBA

YWV

ADACAB

DE DF

编号跳线代码跳线设置

CLR_CMOS

(清除CMOS跳线）

ME_UPDATE

(ME恢复跳线） BIOS_WP

(BIOS写保护跳线） BMC_FRB

(强制停止FRB定时跳线）

S3_MASK

(S3开机选择跳线）

CASE_OPEN

(机箱打开入侵跳线）

BIOS_RCVR

(BIOS恢复跳线）

BIOS_PWD

(清除管理

PMBUS_SEL

(PMBus电源选择跳线）

员密码跳线）

1-2闭合：正常运行。(默认设置） 2-3闭合：清除CMOS数据。 1-2闭合：ME恢复模式。

2-3闭合：正常运行。(默认设置） 1-2闭合：正常运行。(默认设置） 2-3闭合：启用BIOS写保护功能。 1-2闭合：正常运行。(默认设置） 2-3闭合：强制停止FRB定时。 1-2闭合：当BMC未准备就绪时停止初始开机。

2-3闭合：保持初始开机。(默认设置）

打开：正常运行。关闭：启用机箱入侵警示。

1-2闭合：正常运行。(默认设置）

2-3闭合：BIOS恢复模式。

1-2闭合：正常运行。(默认设置） 2-3闭合：清除管理员密码。

1-2闭合：PMBus连接到PCH。

2-3闭合：PMBus连接到BMC。(默认设置）

DF DE

151105 2520 30 504535 40A5855

硬件安装

- 44 -

第 5 章 BIOS 设置

BIOS（基本输入和输出系统）在主板上的 EFI 中记录系统的硬件参数。它的主要功能包括在系统启动期间执行开机自检 (POST)、保存系统参数、以及加载操作系统等。BIOS 包括一个 BIOS Setup 程序，允许用户修改基本系统配置设置或激活特定系统功能。当电源关闭时，主板上的电池为 CMOS 提供必要的电源，以保留 CMOS 中的配置值。

如要访问 BIOS Setup 程序，在开机后的 POST 期间按 <F2> 键。

•

BIOS 刷新有潜在风险，如果在使用当前 BIOS 版本过程中没有遇到问题，建议您

不要刷新 BIOS。如要刷新 BIOS，请谨慎操作。BIOS 刷新不当可能会造成系统工作不正常。

•

建议您不要修改默认设置（除非必要），以避免系统不稳定或其他意外后果。设置修改不当可能造成系统无法启动。若发生这种情况，试着清除 CMOS 值，并将主板恢复至默认值。( 参见本章中的“加载优化默认值”部分或第 1 章中关于电池 / 清除 CMOS 跳线的说明，以了解如何清除 CMOS 值。）

BIOS Setup 程序功能键

<f><g> 移动选择条以选择画面 <h><i> 移动选择条以选择项目 <Enter> 执行命令或进入子菜单 <Esc> 主菜单：退出 BIOS Setup 程序子菜单：退出当前子菜单 <F1> 显示一般帮助说明 <F3> 将当前子菜单恢复至之前的 BIOS 设置 <F9> 为当前子菜单加载优化的 BIOS 默认设置 <F10> 保存所有更改，然后退出 BIOS Setup 程序

- 45 -

BIOS 设置



Main（主菜单）

此设置页面包含标准兼容 BIOS 中的所有项目。



Advanced（高级）

此设置页面包含 AMI BIOS 特殊增强功能的所有项目。 ( 例如：自动检测风扇和温度状态，自动配置硬盘参数。）



Chipset（芯片组）

此设置页面包括与北桥和南桥功能配置相关的所有子菜单选项。 ( 例如：自动检测风扇和温度状态，自动配置硬盘参数。）



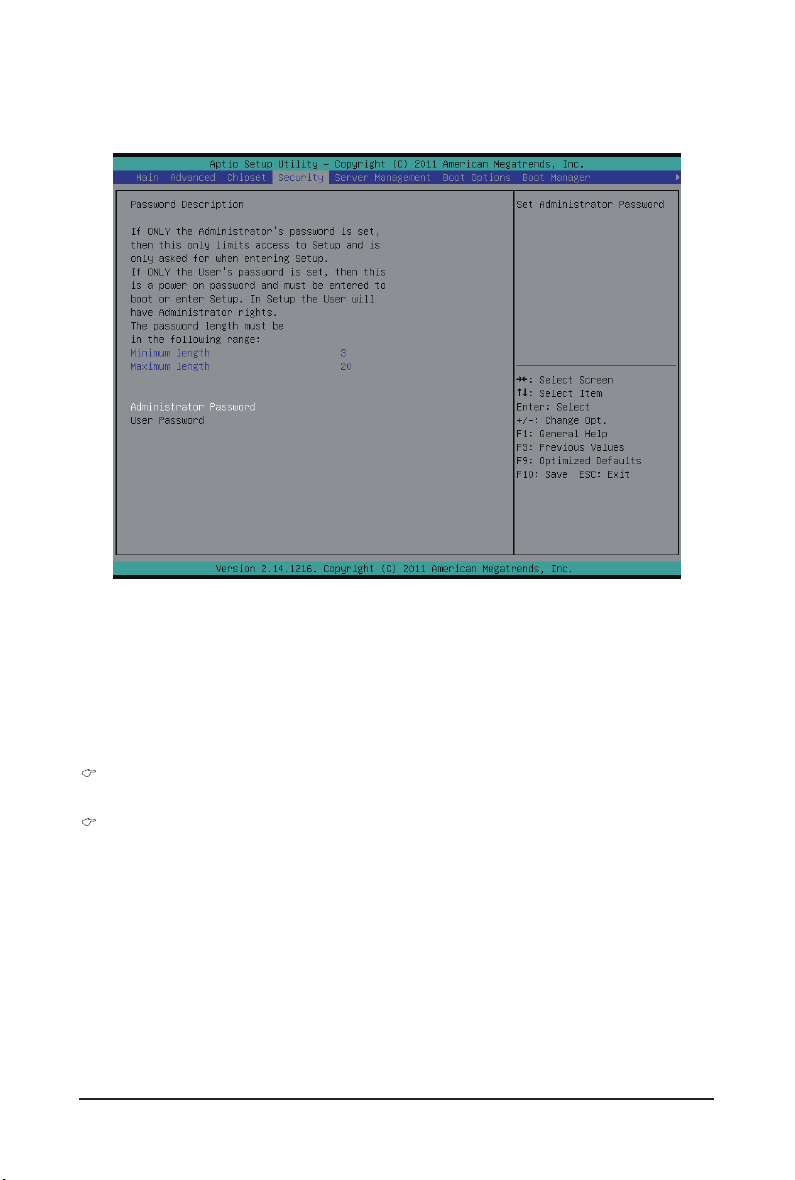

Security（安全）

更改、设置或禁用管理员和用户密码。配置管理员密码后，可以限制对系统和 BIOS

Setup 的访问。管理员密码允许您在 BIOS Setup 中进行更改。用户密码只允许您查看 BIOS 设置，而不能更改。



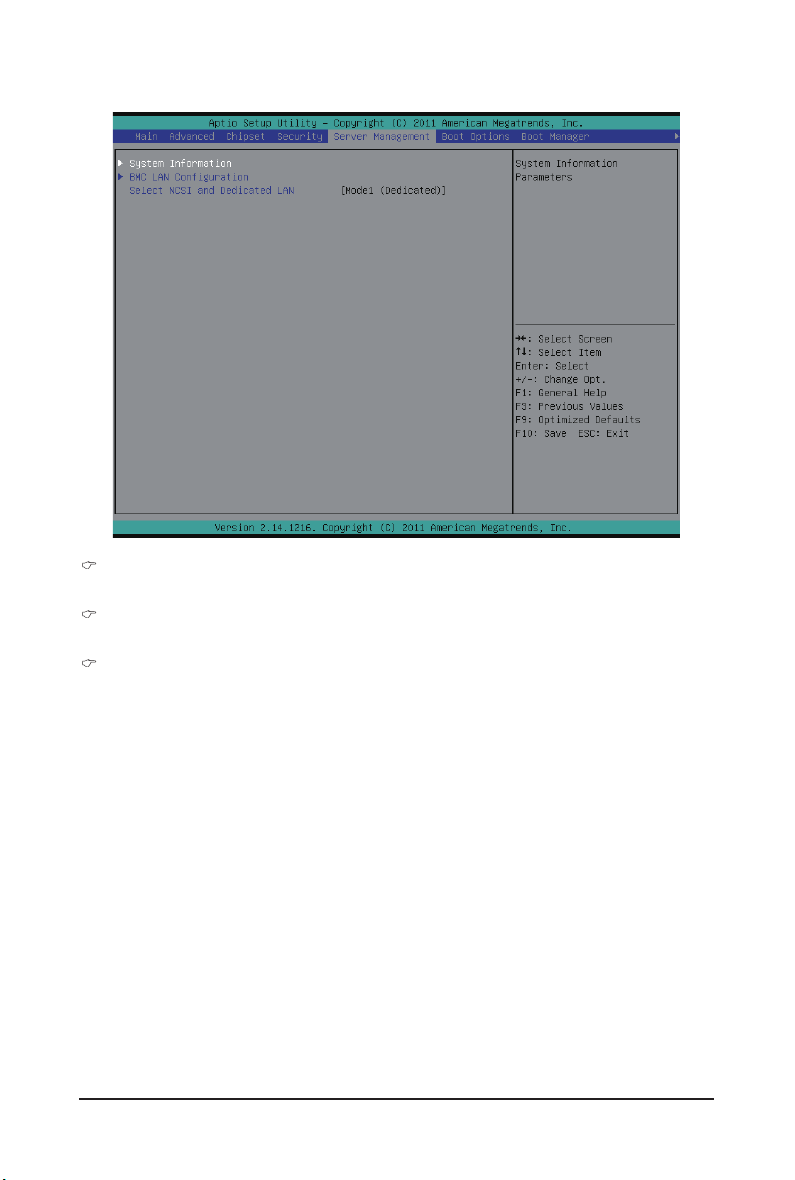

Server Management（服务器管理）

服务器附加功能启用 / 禁用设置菜单。



Boot Options（引导选项）

此设置页面提供与配置引导序列相关的多个项目。



Boot Manager（引导管理器）

在此设置页面中配置引导设备。



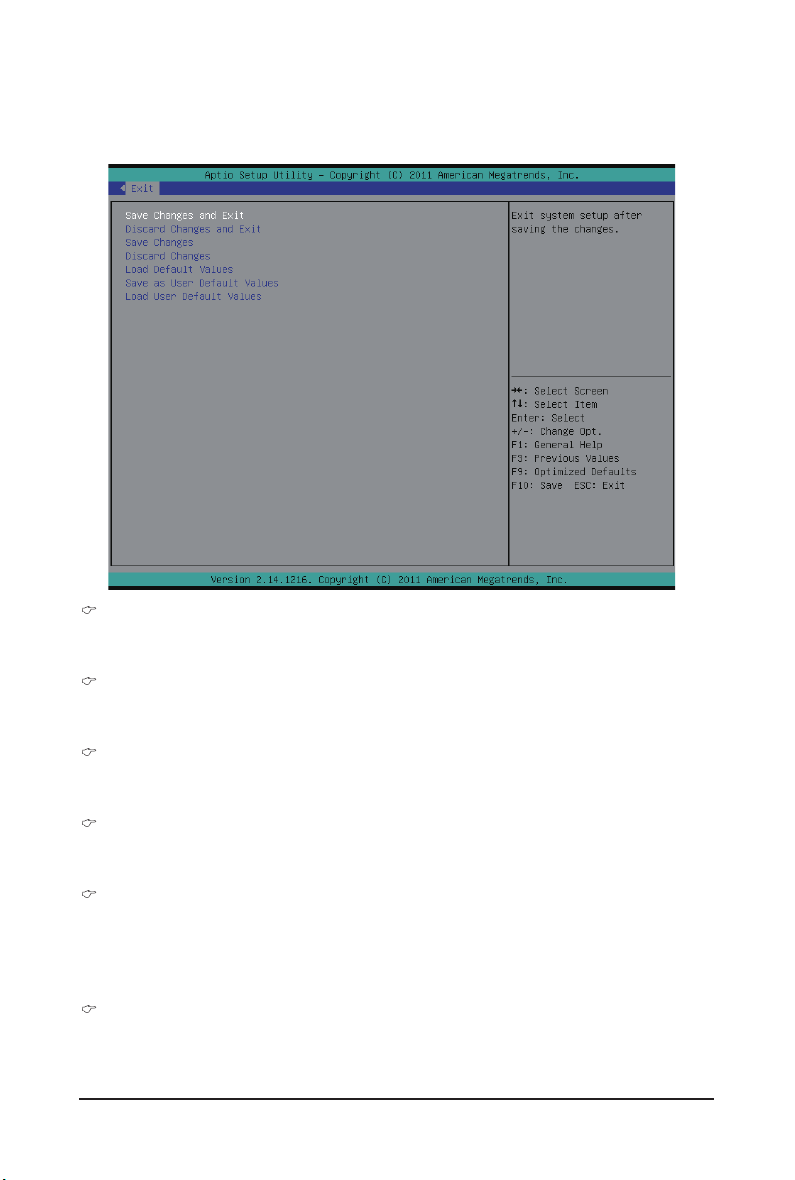

Exit（退出）

将 BIOS Setup 程序中的所有更改保存到 CMOS，然后退出 BIOS Setup。( 按 <F10> 也可完

成此任务。）放弃所有更改，此前的设置保持有效。按 <Y> 确认消息将退出 BIOS Setup。( 按 <Esc> 也

可完成此任务。）

BIOS 设置

- 46 -

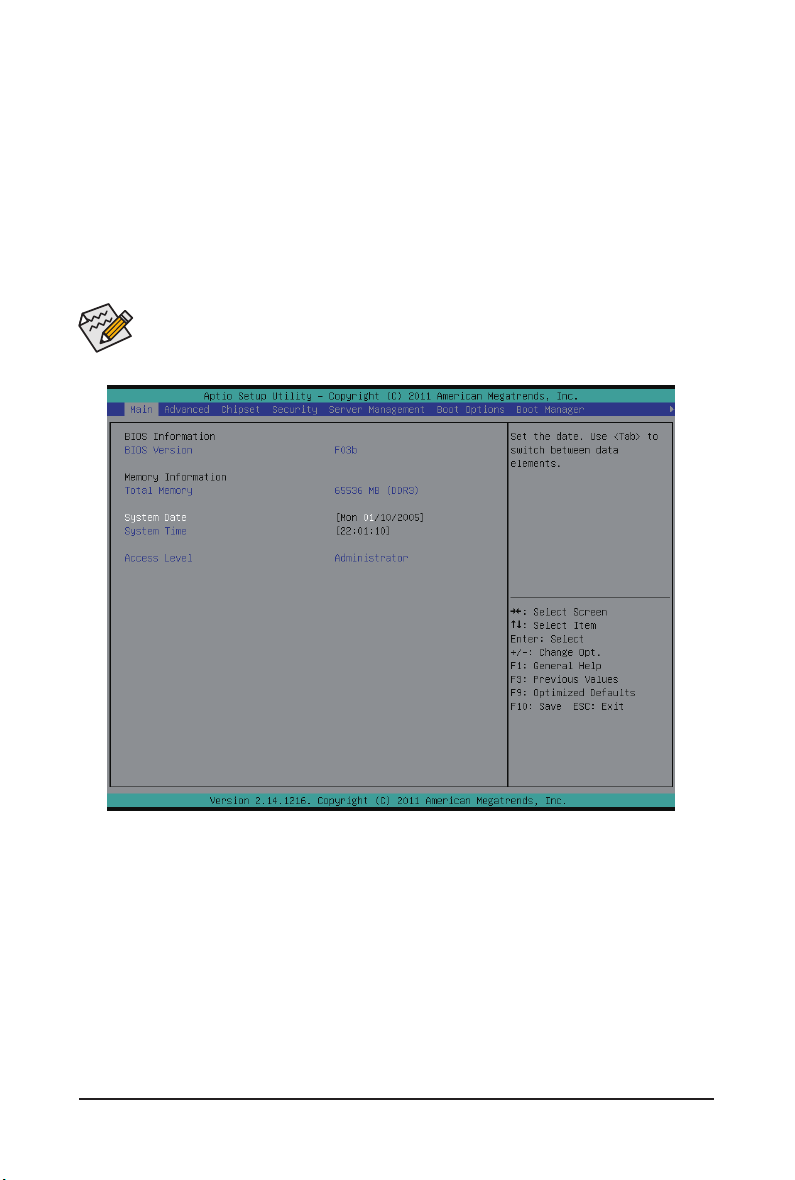

5-1 Main（主）菜单

一旦进入 BIOS Setup 程序，屏幕上显示如下所示的 Main（主）菜单。使用箭头键在项目间移动，然后按 <Enter> 接受或进入其他子菜单。

Main（主）菜单帮助

关于高亮显示的设置选项的屏幕说明显示在 Main（主）菜单的底部行中。

子菜单帮助

在子菜单中时，按 <F1> 显示菜单中可用功能键的帮助画面（一般帮助）。按 <Esc> 退出帮助画面。关于每个项目的帮助位于子菜单右侧的项目帮助块中。

•

当系统变得不稳定时，可以选择 Load Default Values（加载默认值）项目将系统恢

复至默认状态。

•

本章中介绍的 BIOS Setup 菜单仅供参考，可能因 BIOS 版本不同而异。

- 47 -

BIOS 设置

BIOS Information（BIOS 信息） BIOS Version（BIOS 版本）

显示 BIOS setup utility 的版本号。

Memory Information（内存信息） Total Memory（总计内存）

在 POST 期间确定目前的内存总量。

System Date（系统日期）

设置日期，格式为工作日 - 月 - 日 - 年。

System Time（系统时间）

设置系统时间，格式为时 - 分 - 秒。

Access Level（访问级别）

显示当前访问级别信息。

BIOS 设置

- 48 -

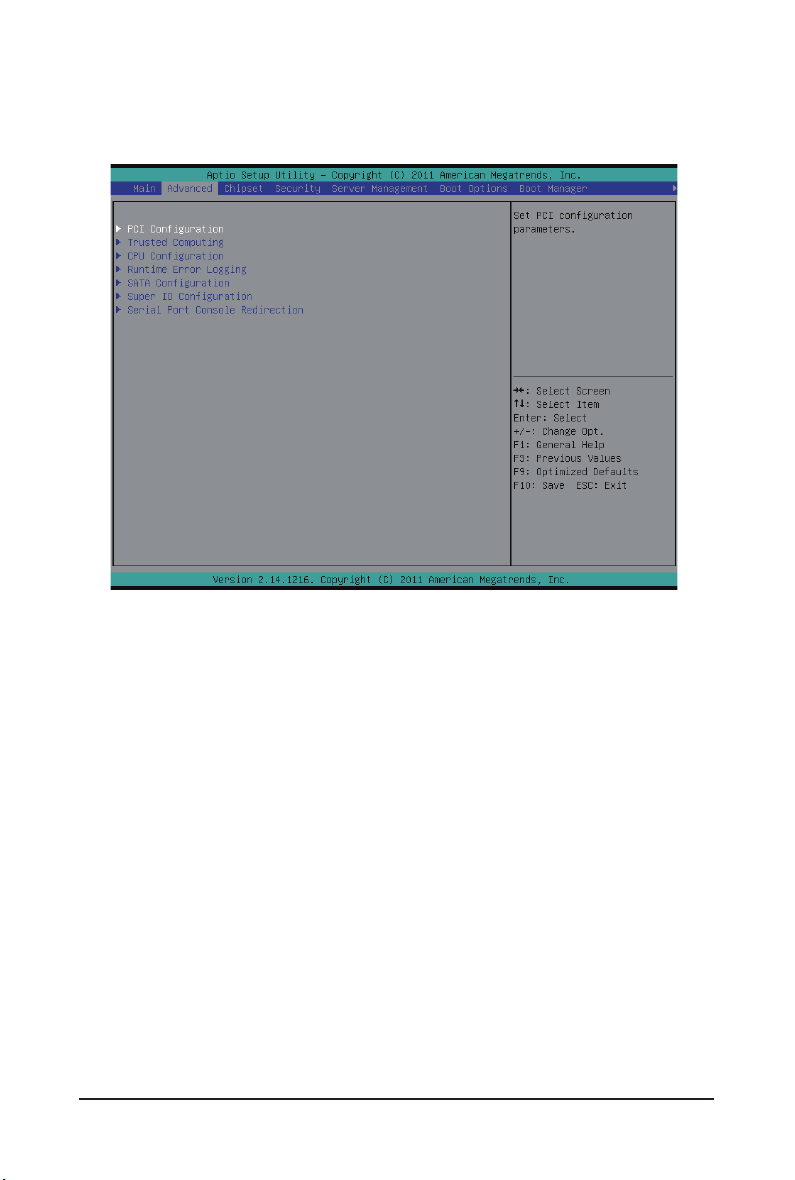

5-2 Advanced（高级）菜单

Advanced（高级）菜单中显示的子菜单选项用于配置各个硬件组件的功能。选择一个子菜单项目，然后按 Enter 进入相关的子菜单画面。

- 49 -

BIOS 设置

5-2-1 PCI 配置

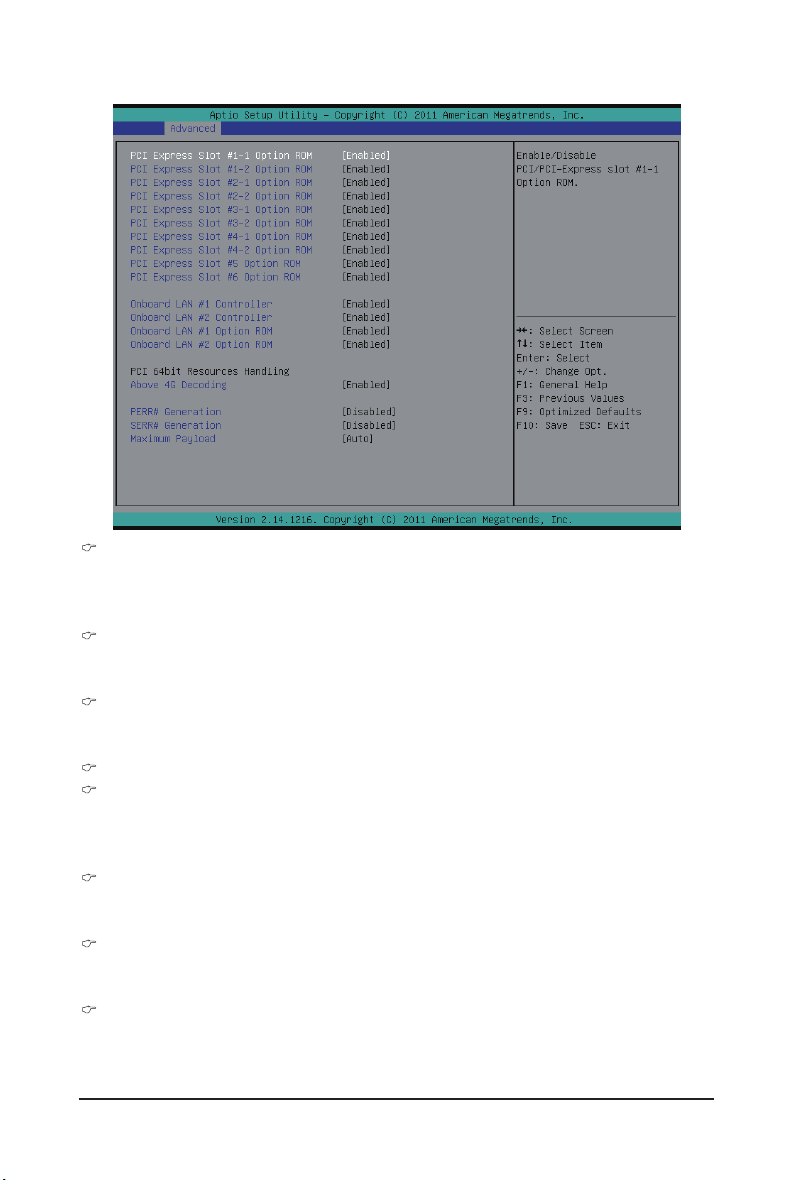

PCI Express Slot #1-1/1-2/2-1/2-2/3-1/3-2/4-1/4-2/5/6 I/O ROM (PCI Express 插槽

#1-1/1-2/2-1/2-2/3-1/3-2/4-1/4-2/5/6 I/O ROM）

启用时，此设置将为相关 PCI-E 插槽初始化设备扩展 ROM。可用选项：Enabled（启用）/ Disabled（禁用）。默认设置是 Enabled（启用）。

Onboard LAN1/2 Controller（板载 LAN1/2 控制器）

Enabled（启用）/ Disabled（禁用）板载 LAN1/LAN2 控制器。可用选项：Enabled（启用）/ Disabled（禁用）。默认设置是 Enabled（启用）。

LAN1/2 Option ROM（LAN1/2 选件 ROM）

Enabled（启用）/ Disabled（禁用）板载 LAN1/LAN2 设备并初始化设备扩展 ROM。可用选项：Enabled（启用）/ Disabled（禁用）。默认设置是 Enabled（启用）。

PCI 64bit Resources Handling（PCI 64 位资源处置） Above 4G Decoding（4G 以上解码）

Enabled（启用）/ Disabled（禁用）4G 以上解码。可用选项：Enabled（启用）/ Disabled（禁用）。默认设置是 Enabled（启用）。请注意，此项目设为 Enabled（启用）时，32 位操作系统可能不工作。

PERR Generation（PERR 生成）

当此项设为启用时，会生成 PCI 总线奇偶校验错误 (PERR) 并传递到 NMI。可用选项：Enabled（启用）/ Disabled（禁用）。默认设置是 Disabled（禁用）。

SERR Generation（SERR 生成）

当此项设为启用时，会生成 PCI 总线系统错误 (SERR) 并传递到 NMI。可用选项：Enabled（启用）/ Disabled（禁用）。默认设置是 Disabled（禁用）。

Maximum Playload（最大有效负荷）

设置 PCI Express 设备的最大有效负荷，或者允许系统 BIOS 选择此值。可用选项：Auto（自动）/ 128 字节 / 256 字节 / 512 字节 / 1024 字节 / 2048 字节 / 4096 字节。默认设置是 Auto（自动）。

BIOS 设置

- 50 -

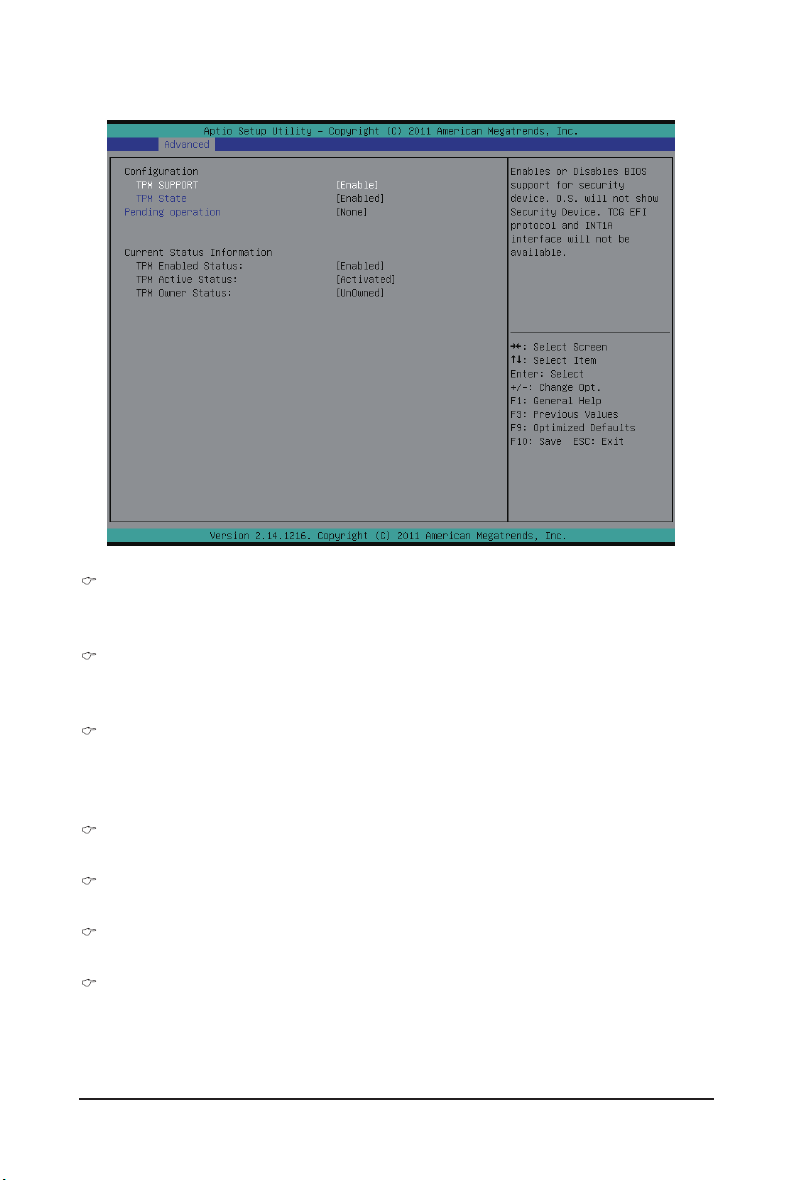

5-2-2 信任计算

TPM Support（TPM 支持）

选择 Enabled（启用）时激活 TPM 支持功能。可用选项：Enabled（启用）/ Disabled（禁用）。默认设置是 Enabled（启用）。

TPM State（TPM 状态）

选择 Enabled（启用）时激活 TPM 状态功能。可用选项：Enabled（启用）/ Disabled（禁用）。默认设置是 Enabled（启用）。

Pending Operation（待执行操作）

安排 TPM 操作时间。可用选项：None（无）/ Enable Take Ownership（允许取得所有权）/ Disable Ownership

( 禁用所有权）。默认设置是 None（无）。

Current Status Information（当前状态信息）

显示当前 TPM 状态信息。

TPM Enabled Status（TPM 启用状态）

显示当前 TPM 启用状态信息。

TPM Active Status（TPM 活动状态）

显示当前 TPM 活动状态信息。

TPM Owner Status（TMP 所有者状态）

显示当前 TPM 所有者状态信息。

- 51 -

BIOS 设置

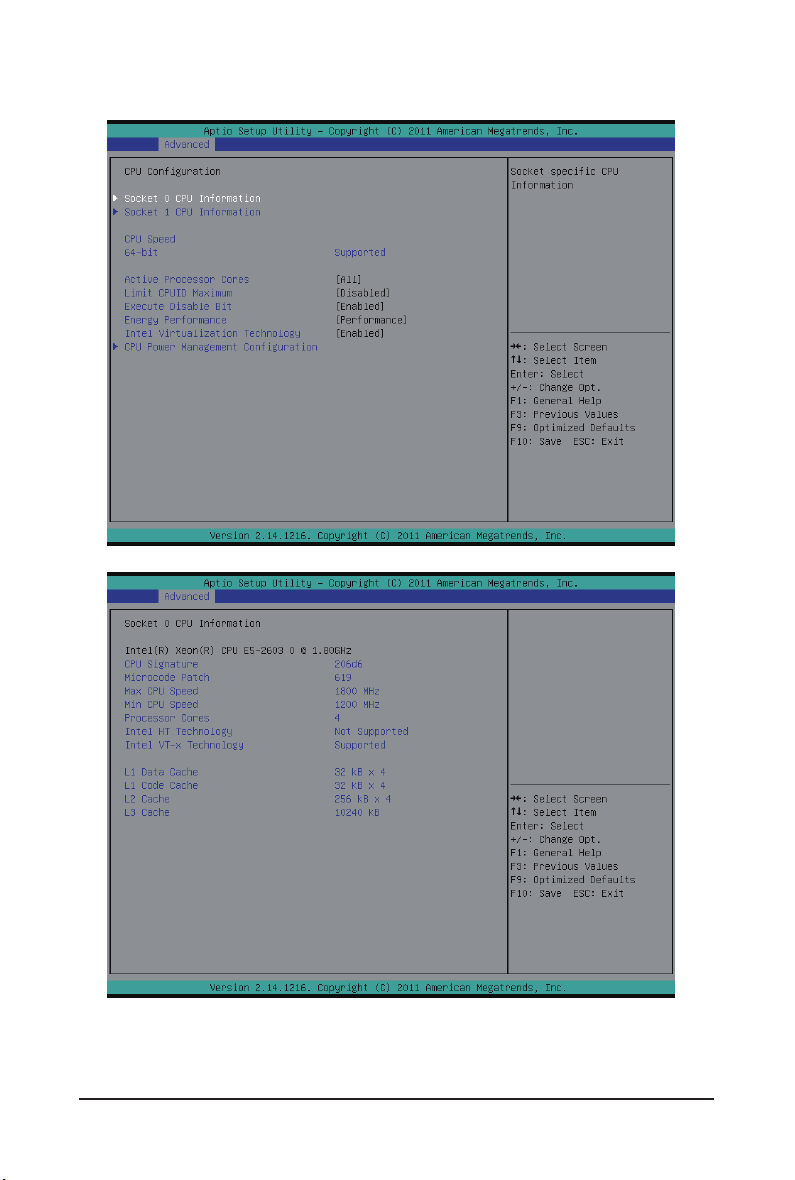

5-2-3 CPU Conguration (CPU 配置 )

BIOS 设置

- 52 -

CPU Information（CPU 信息） Socket 0/1 CPU Information（插座 0/1 CPU 信息） CPU Type / Signature / Microcode Patch / Max CPU Speed / Min CPU Speed / Processor

Cores / Intel HT Technology / Intel VT-x Technology（CPU 类型 / 签名 / 微代码补丁 /

CPU 最大速度 / CPU 最小速度 / 处理器内核数 / Intel HT 技术 / Intel VT-x 技术）



显示所安装的处理器的技术规格。

Cache Information（缓存信息） L1 Data Cache / L1 Code Cache / L2 Cache / L3 Cache （L1 数据缓存 / L1 代码缓存 /

L2 缓存 / L3 缓存）



显示所安装的处理器的技术规格。

CPU Speed / 64-bit（CPU 速度 / 64 位）



显示所安装的处理器的技术规格。

Active Processor Cores（活动处理器内核）



让您决定是否启用全部 CPU 内核。可用选项：All（全部）/1/2/3。默认设置是 All（全部）。

( 注意 )

Limit CPUID Maximum（限制 CPUID 最大）



若启用，处理器会在查询时将最大 CPUID 输入值限定为 03h，即使处理器支持更高

CPUID 输入值也不例外。若禁用，处理器会在查询时返回处理器的实际最大 CPUID 输入值。可用选项：Enabled（启用）/ Disabled（禁用）。默认设置是 Disabled（禁用）。

（注意）仅当您安装的 CPU 支持此功能时，才显示此项目。有关 Intel CPU 特有功能的详细信

息，请访问 Intel 网站。

- 53 -

BIOS 设置

Execute Disable Bit（执行禁止位）



启用时，处理器禁止执行纯数据存储页面中的代码。这在一定程度上可防止缓冲区溢

出攻击。禁用时，处理器不限制执行存储区域中的代码。这会造成处理器更容易遭受缓冲区溢

出攻击。

可用选项：Enabled（启用）/ Disabled（禁用）。默认设置是 Enabled（启用）。

Energy Performance（能耗性能）



Energy Performance Bias（能耗性能偏差）是 Intel CPU 的一项功能。 MSR_ENERGY_PERFORMANCE_BIAS 寄存器中的值越大，

CPU 节省的功率越多，但性能会降低。注意：如果操作系统（如 Windows 2008 或 Linux 新版本）支持，则此寄存器也由操作系

统更改。可用选项：

Performance（性能）：向 MSR_ENERGY_PERFORMANCE_BIAS 中写入值 0 Balanced Performance（均衡性能）：向 MSR_ENERGY_PERFORMANCE_BIAS 中写入值 7 Balanced Energy（均衡能耗）：向 MSR_ENERGY_PERFORMANCE_BIAS 中写入值 11 Energy Efﬁcient（能效）：向 MSR_ENERGY_PERFORMANCE_ 默认设置是 Performance（性能）。

BIAS 中写入值 15

Intel Virtualization Technology（Intel 虚拟技术）

选择是否启用 Intel 虚拟技术功能。VT 允许单个平台在多个独立的分区运行多个操作系

统。可用选项：Enabled（启用）/ Disabled（禁用）。默认设置是 Enabled（启用）。

BIOS 设置

- 54 -

5-2-3-1 CPU Power Management Conguration (CPU 电源管理配置 )

CPU Power Management Conguration（CPU 电源管理配置） Power Technology（电源技术）



配置电源管理功能。可用选项：Disable（禁用）/ Energy Efﬁcient（能效）/ Custom（自定义）。默认设置是

Custom（自定义）。

EIST（增强的 Intel SpeedStep 技术）

传统的 Intel SpeedStep 技术根据处理器负荷状况，在高和低两个级别之间依次切换电压

和频率。

可用选项：Enabled（启用）/ Disabled（禁用）。默认设置是 Enabled（启用）。

CPU C3/C6 Report（CPU C3/C6 报告）



让您决定在系统闲置状态下是否让 CPU 进入 C3/C6 模式。启用时，CPU 内核频率和电

压在系统闲置状态下会降低，以降低功耗。C3/C6 状态是比 C1 更加省电的状态。

可用选项：Enabled（启用）/ Disabled（禁用）。默认设置是 Enabled（启用）。

CPU C7 Report（CPU C7 报告）



允许您启用或禁用 CPU C7 (ACPI C3) 报告。可用选项：Enabled（启用）/ Disabled（禁用）。默认设置是 Enabled（启用）。

( 注意 )

（注意）仅当您安装的 CPU 支持此功能时，才显示此项目。有关 Intel CPU 特有功能的详细信

息，请访问 Intel 网站。

- 55 -

BIOS 设置

5-2-4 Runtime Error Logging ( 运行时间错误日志记录 )

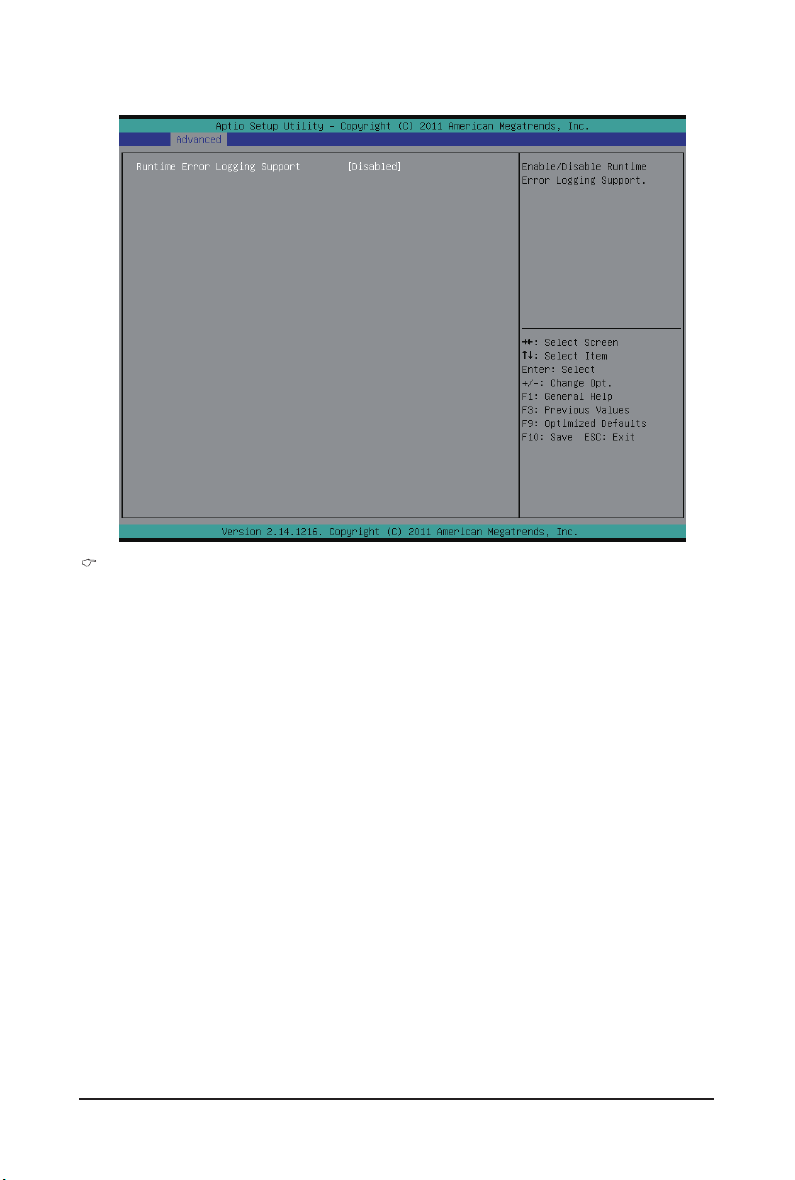

Runtime Error Logging（运行时间错误日志记录）



Enabled（启用）/ Disabled（禁用）运行时间错误日志记录支持。可用选项：Enabled（启用）/ Disabled（禁用）。默认设置是 Disabled（禁用）。

BIOS 设置

- 56 -

5-2-5 SATA Conguration (SATA 配置 )

SATA Port 0/1/2/3/4/5（SATA 端口 0/1/2/3/4/5）

显示已安装的硬盘驱动器设备的信息。

( 注意 )

SATA Mode（SATA 模式）

选择芯片上 SATA 类型。 RAID Mode（RAID 模式）：设为 RAID 时，SATA 控制器启用 RAID 和 AHCI 两个功能。您

可以在引导时访问 RAID 设置实用程序。 AHCI Mode（AHCI 模式）：设为 AHCI 时，SATA 控制器启用其 AHCI 功能。RAID 功能被禁

用，引导时不能访问 RAID 设置实用程序。可用选项：RAID/AHCI/Disabled（禁用）。默认设置是 AHCI Mode（AHCI 模式）。

（注意）当 SATA 模式设为 RAID 模式时，不显示此项目。

- 57 -

BIOS 设置

5-2-6 Super IO Conguration ( 超级 IO 配置 )

BIOS 设置

- 58 -

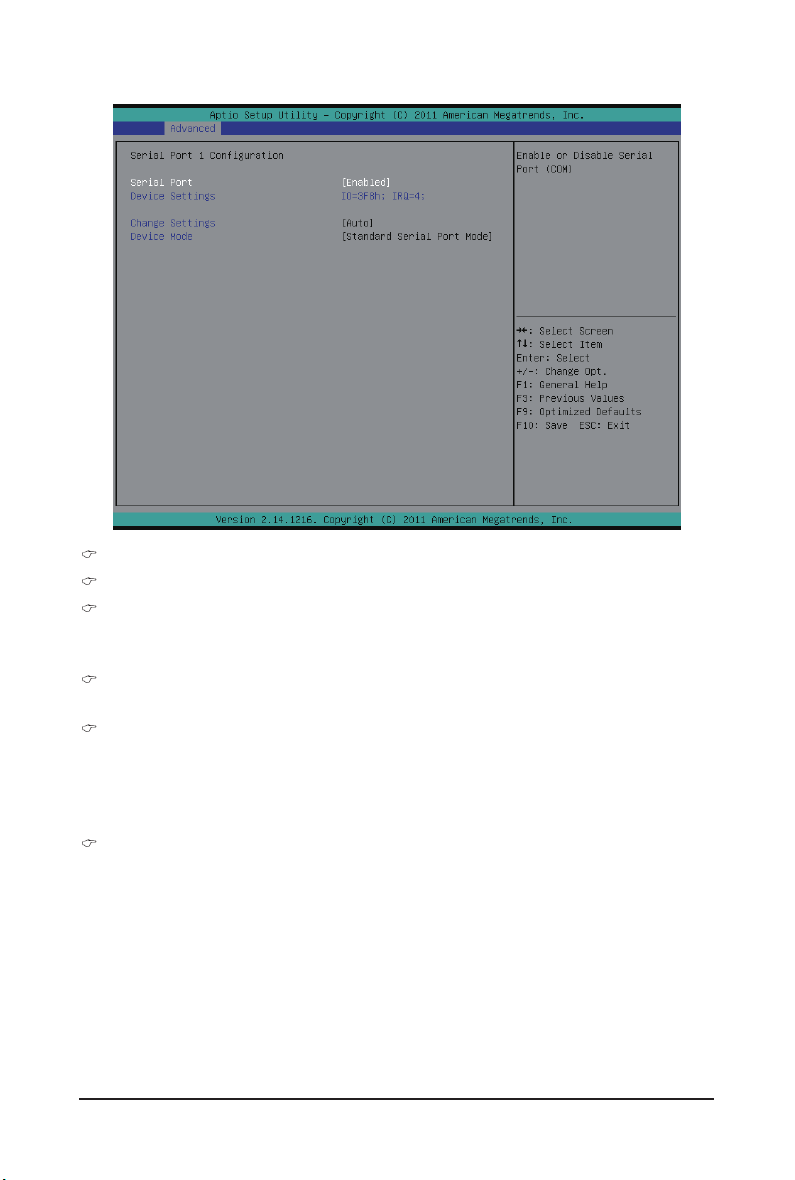

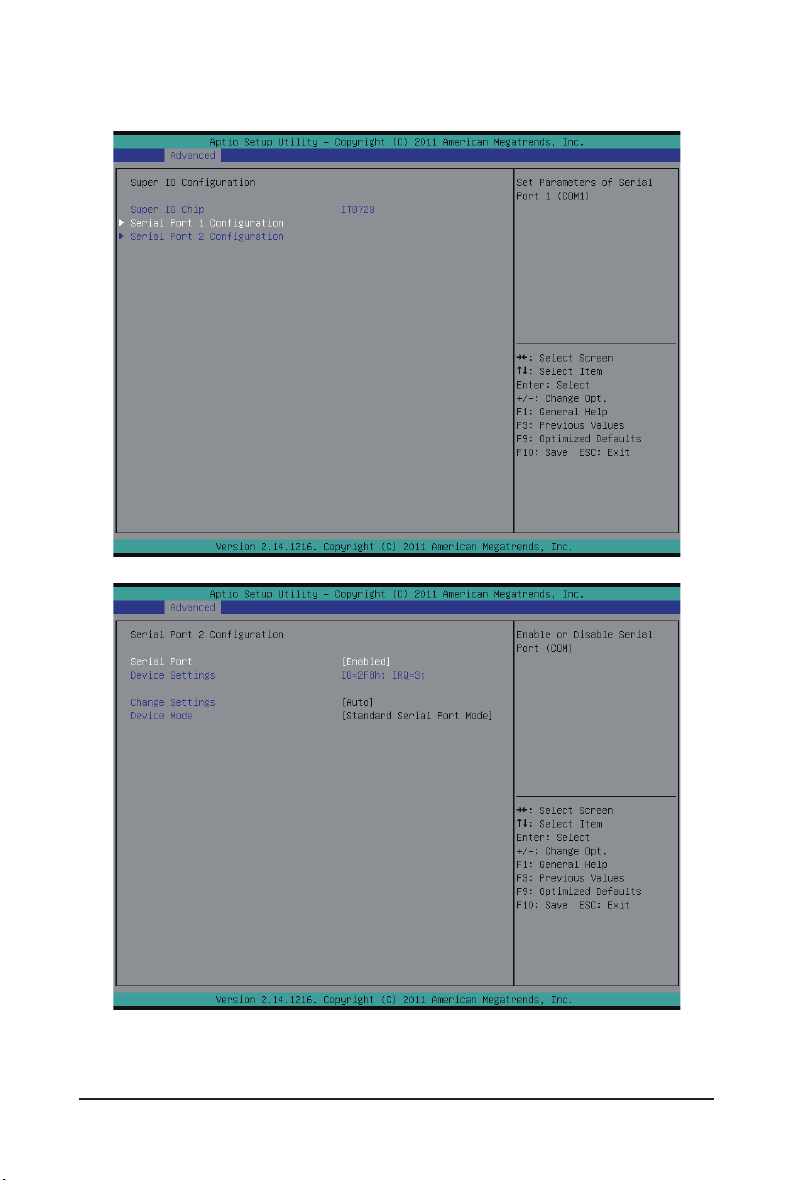

Super IO Conguration（超级 IO 配置） Serial Port 1/2 Conguration（串行端口 1/2 配置） Serial Port 1/2（串行端口 1/2）

启用时，您可以配置串行端口设置。设为 Disabled（禁用）时，不显示串行端口的配置。可用选项：Enabled（启用）/ Disabled（禁用）。默认设置是 Enabled（启用）。

Device Settings（设备设置）

显示串行端口 1/ 串行端口 2 基本 I/O 地址和 IRQ。

Change Settings（更改设置）

更改串行端口 1/ 串行端口 2 设备设置。设为 Auto（自动）时，允许服务器的 BIOS 或操

作系统选择一种配置。

可用选项：Auto ( 自动 ) /IO=3F8; IRQ=4/IO=3F8h; IRQ=3,4,5,6,7,10,11,12/ IO=2F8h; IRQ=3,4,5,6,7,10,11,12 /IO=3E8h; IRQ=3,4,5,6,7,10,11,12/IO=2E8h; IRQ=3,4,5,6,7,10,11,12.

Device Mode（设备模式）

更改串行端口模式。可用选项：标准串行端口模式（正常模式）/ IrDA 1.0 (HP SIR) 模式（高速）/ ASKIRfdgdg

模式。

- 59 -

BIOS 设置

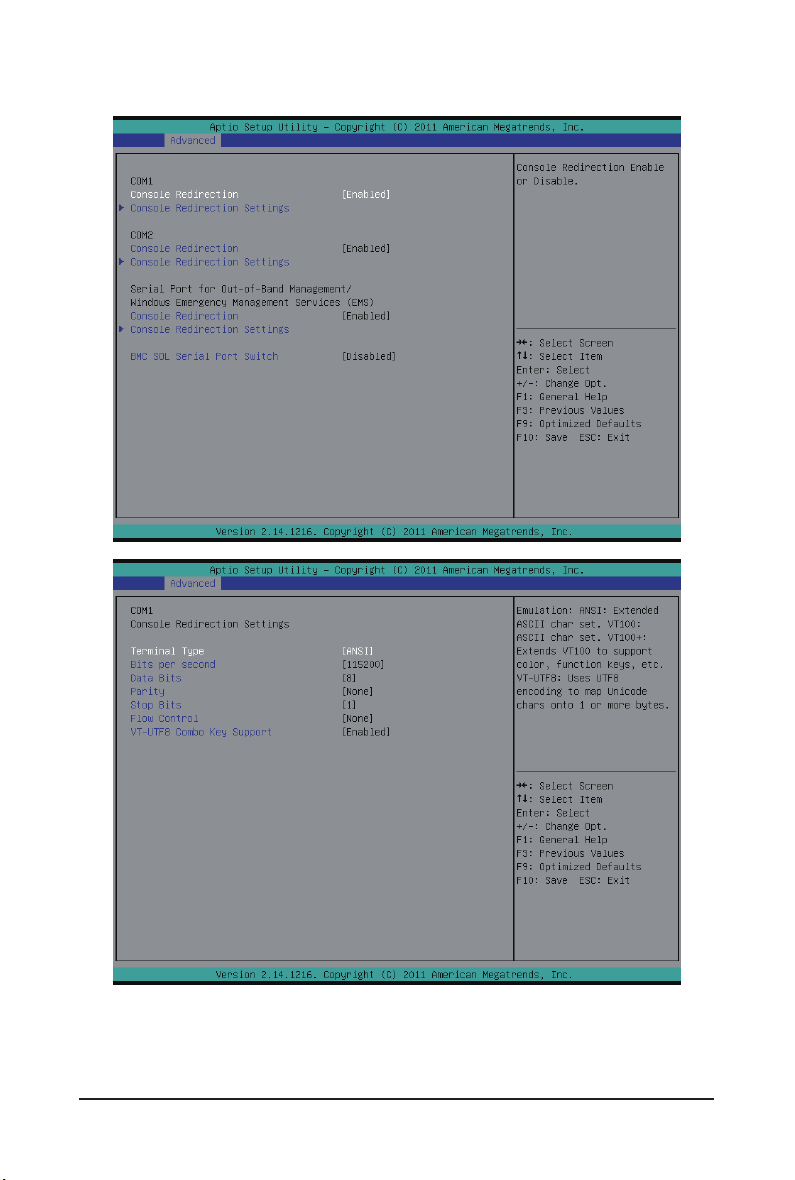

5-2-7 串行端口控制台重定向

BIOS 设置

- 60 -

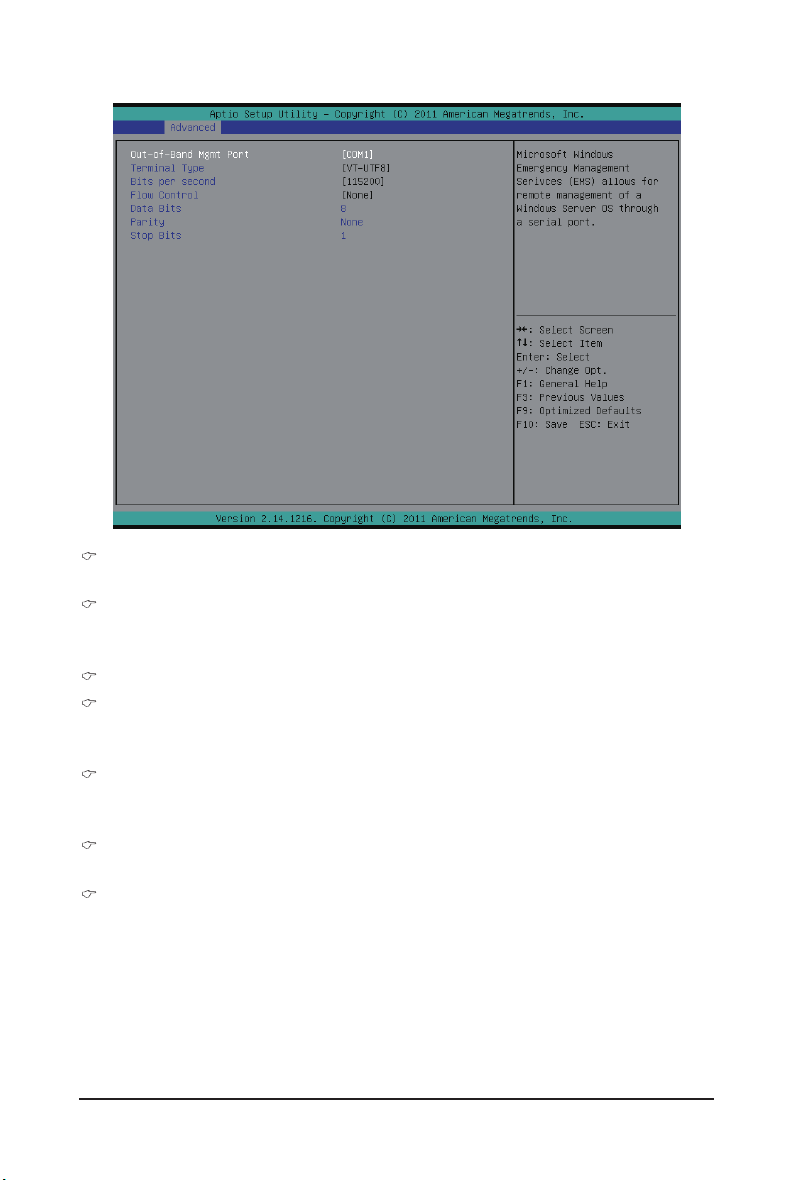

COM1/COM2/Serial Port for Out-of Band Management / Windows Emergency

Management Service（COM1/COM2/ 带外管理串行端口 / Windows紧急管理服务）(EMS) Console Redirection（控制台重定向）

选择是否为指定设备启用控制台重定向。控制台重定向允许用户从远程位置管理系统。可用选项：Enabled（启用）/ Disabled（禁用）。默认设置是 Disabled（禁用）。

( 注意 )

Console Redirection Settings（控制台重定向设置） Terminal Type（终端类型）

选择控制台重定向所使用的终端类型。可用选项：VT100/VT100+/ANSI /VT-UTF8。

Bits per second（每秒比特数）

选择控制台重定向的波特率。可用选项：9600/19200/57600/115200。

Data Bits（数据位）

选择控制台重定向的数据位。

Flow Control（流控制）

流控制可防止缓冲区溢出造成数据丢失。发送数据时，如果接收缓冲区已满，

可发送一个“停止”信号停止数据流。一旦缓冲器清空，可发送一个“开始”

信号重新启动数据流。硬件流控制使用两根导线来发送开始 / 停止信号。

可用选项：None（无）/ Hardware RTS（硬件 RTS）/ CTS。可用选项：7/8。

（注意）定义此项目时，会提示高级项目。

- 61 -

BIOS 设置

Parity（奇偶校验）

奇偶校验位可以与数据位一同发送，以检测一些传输错误。 Even（偶数）：如果数据位中 1 的数量是偶数，则奇偶校验位是 0。 Odd（奇数）：如果数据位中 1 的数量是奇数，则奇偶校验位是 0。 Mark（标志）：奇偶校验位始终为 1。Space（空位）：奇偶校验位始终为 0。 Mark（标志）和 Space（空位）奇偶校验不允许检测错误。可用选项：None（无）/ Even（偶数）/ Odd（奇数）/ Mark（标志）/ Space（空位）。

Stop Bits（停止位）

停止位指明串行数据包的结尾。( 起始位指明开始）。标准设置是 1 个停止位。

与慢速设备通讯时，可能需要多个停止位。可用选项：1/2。

VT-UTF8 Combo Key Support（VT-UTF8 Combo 键支持）

( 注意 )

Enabled（启用）/ Disabled（禁用）VT-UTF8 Combo 键支持。可用选项：Enabled（启用）/ Disabled（禁用）。默认设置是 Enabled（启用）。

Recorder Mode（记录器模式）

( 注意 )

此模式启用时，只发送文本。这是为了捕获终端数据。可用选项：Enabled（启用）/ Disabled（禁用）。

Resolution 100x31（分辨率 100x31）

( 注意 )

Enabled（启用）或 Disabled（禁用）扩展终端分辨率。可用选项：Enabled（启用）/ Disabled（禁用）。

Legacy OS Redirection Resolution（传统操作系统重定向分辨率）

( 注意 )

在传统操作系统上，重定向所支持的行数和列数。可用选项：80x24/80X25。

Putty KeyPad（Putty 键盘）

( 注意 )

选择功能 FunctionKey 和 KeyPad on Putty。可用选项：VT100/LINUX/XTERMR6/SCO/ESCN/VT400。

Redirection After BIOS POST（BIOS POST 后重定向）

( 注意 )

此选项允许用户在加载操作系统后启用控制台重定向。可用选项：Always Enable（始终启用）/ Boot Loader（引导加载程序）。

默认设置是 Always Enable（始终启用）。

Out-of-Bnad Mgmt Port（带外管理端口）

Microsoft Windows 紧急管理服务 (EMS) 允许通过串行端口远程管理 Windows 服务器操作

系统。可用选项：COM1/COM2。

SOL Switch（SOL 开关）

启用时，COM1 切换至 AST2300 SOL UART。禁用时，COM1 切换至 IT8728 SOL UART。可用选项：Enabled（启用）/ Disabled（禁用）。默认设置是 Disabled（禁用）。

BIOS 设置

- 62 -

5-3 Chipset（芯片组）菜单

Chipset（芯片组）菜单显示的子菜单选项可配置北桥和南桥的功能。选择一个子菜单项目，然后按 Enter 进入相关的子菜单画面。

- 63 -

BIOS 设置

5-3-1 北桥配置

IOH Conguration（IOH 配置）

按 [Enter] 执行高级项目配置。

Compatibility RID（兼容性 RID）

Enabled（启用）/ Disabled（禁用）兼容性 RID 功能。可用选项：Enabled（启用）/ Disabled（禁用）。默认设置是 Enabled（启用）。

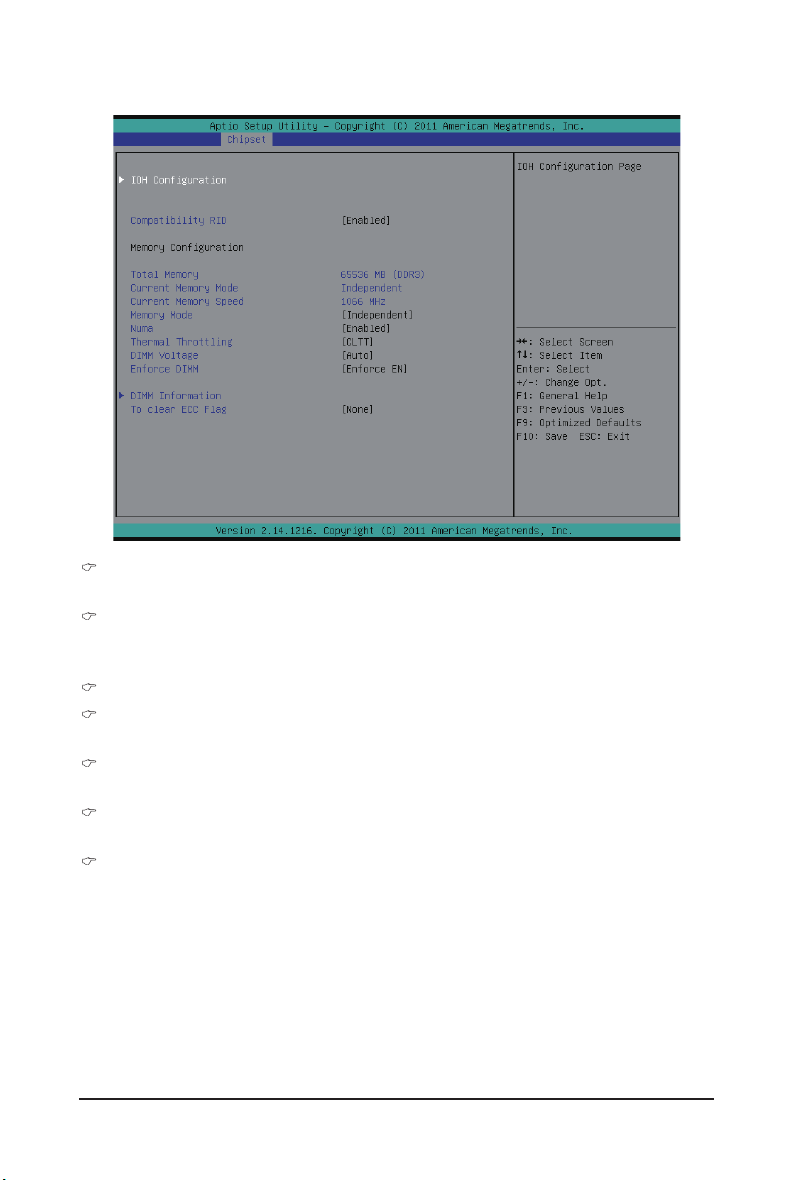

Memory Conguration（内存配置） Total Memory（总计内存）



显示已安装的内存的总容量。

Current Memory Mode（当前内存模式）

显示当前内存模式。内存模式可在 Memory Mode（内存模式）项目中确定。

Current Memory Speed（当前内存速度）

显示当前内存速度。

Memory Mode（内存模式）

决定内存模式。当设为 Independent（独立）模式时，操作系统可以使用所有 DIMM。设为 Mirroring（镜像）模式时，主板为内存中的所有数据维持两个相同的（冗余）副本。设为 Lockstep 模式时，主板使用两个内存区域来并行运行同一组操作。当设为 Sparing（备用）模式时，使用预设的可更正错误数量阈值来触发故障切换。备用内存投入使用，并取代故障内存而成为活动内存。可用选项：Indpendent（独立）/ Mirroring（镜像）/ Lockstep / Sparing（备用）。

BIOS 设置

- 64 -

Numa

Enabled（启用）/ Disabled（禁用）非统一内存访问 (NUMA) 功能。可用选项：Enabled（启用）/ Disabled（禁用）。默认设置是 Enabled（启用）。

Thermal Thortting（热 Thortting）

配置热 Thortting。可用选项：CLTT/OLTT/Disabled（禁用）。默认设置是 Disabled（禁用）。

DIMM Voltage（DIMM 电压）

配置 DIMM 电压。可用选项：Auto（自动）/ Force 1.5v（强制 1.5v）/ Force 1.35v（强制 1.35v）。默认设置是

Auto（自动）。

Enforce DIMM（强制 DIMM）

强制 POR 功能。禁用时，系统将强制 1600MHz LRDIMM。可用选项：Enforce EN（强制 EN）/ Stretch EN（伸展 EN）/ Enforce DIS（强制 DIS）。默认

设置是 Enforce EN（强制 EN）。

DIMM Information（DIMM 信息）

按 [Enter] 查看已安装的 DIMM 的信息。

To clear ECC Flag（清除 ECC 标志）

清除 ECC 标志功能。可用选项：None（无）。默认设置是 None（无）。

- 65 -

BIOS 设置

5-3-1-1 IOH Conguration (IOH 配置 )

BIOS 设置

- 66 -

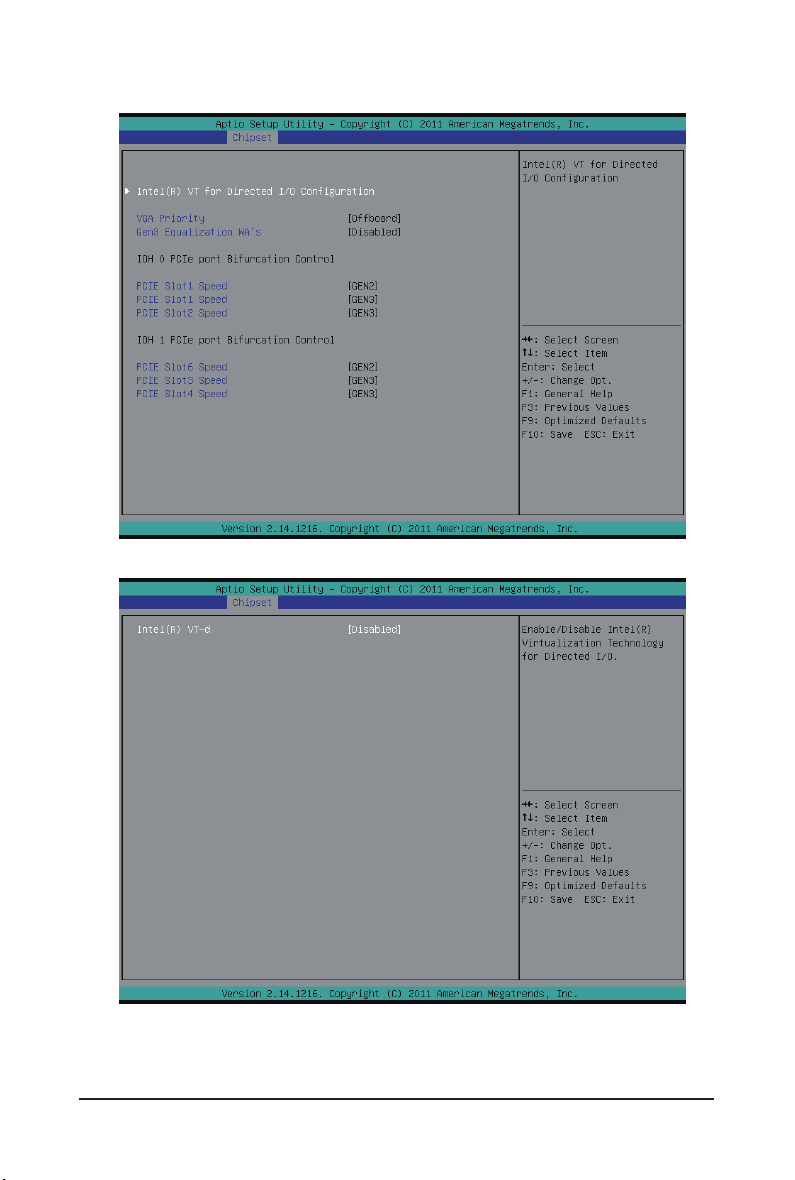

IOH Conguration（IOH 配置） Intel(R) VT for Directed I/O Conguration（Intel(R) VT for Directed I/O 配置）

按 [Enter] 执行高级项目配置。

VGA Priority（VGA 优先级）

定义显示设备优先级。

Gen3 Equalization WA's



Enabled（启用）/ Disabled（禁用）Gen3 Equalization Workaround 支持。可用选项：Enabled（启用）/ Disabled（禁用）。默认设置是 Disabled（禁用）。

IOH 0 PCIe port Bifurcation Control（IOH 1 PCIe 端口分支控制） PCIE Slot1 Speed（PCIE 插槽 1 速度）

选择目标链接速度。可用选项：GEN1/GEN2/GEN3。默认设置是 GEN2。

PCIE Slot1 Speed（PCIE 插槽 1 速度）

选择目标链接速度。可用选项：GEN1/GEN2/GEN3。默认设置是 GEN3。

PCIE Slot2 Speed（PCIE 插槽 2 速度）

选择目标链接速度。可用选项：GEN1/GEN2/GEN3。默认设置是 GEN3。

IOH 1 PCIe port Bifurcation Control（IOH 1 PCIe 端口分支控制） PCIE Slot6 Speed（PCIE 插槽 6 速度）

选择目标链接速度。可用选项：GEN1/GEN2/GEN3。默认设置是 GEN2。

PCIE Slot3 Speed（PCIE 插槽 3 速度）

选择目标链接速度。可用选项：GEN1/GEN2/GEN3。默认设置是 GEN3。

PCIE Slot4 Speed（PCIE 插槽 4 速度）

选择目标链接速度。可用选项：GEN1/GEN2/GEN3。默认设置是 GEN3。

Intel(R) VT-d

Enabled（启用）/ Disabled（禁用）Intel VT-d 技术功能。可用选项：Enabled（启用）/ Disabled（禁用）。默认设置是 Disabled（禁用）。

- 67 -

BIOS 设置

5-3-1-2 DIMM Information (DIMM 信息 )

DIMM Information（DIMM 信息）： DIMM Group: CPU Socket 0/1 DIMM Information（DIMM 组：CPU 插座 0/1 DIMM 信息 )

CPU Socket 0（CPU 插座 0）：

DDR3_P0_A0/DDR3_P0_A1/DDR3_P0_B0/DDR3_P0_B1/

DDR3_P0_C0/DDR3_P0_C1/DDR3_P0_D0/DDR3_P0_D1 Status（状态）

每个 DDR3 插槽安装的内存容量。

CPU Socket 1（CPU 插座 1）：

DDR3_P1_E0/DDR3_P1_E1/DDR3_P1_F0/DDR3_P1_F1/ DDR3_P1_G0/DDR3_P1_G1/DDR3_P1_H0/DDR3_P1_H1 Status（状态）

每个 DDR3 插槽安装的内存容量。

BIOS 设置

- 68 -

5-3-2 南桥配置

PCH Information（PCH 信息） Name/Stepping Information（名称 / 步进信息）

显示南桥的名称和步进信息。

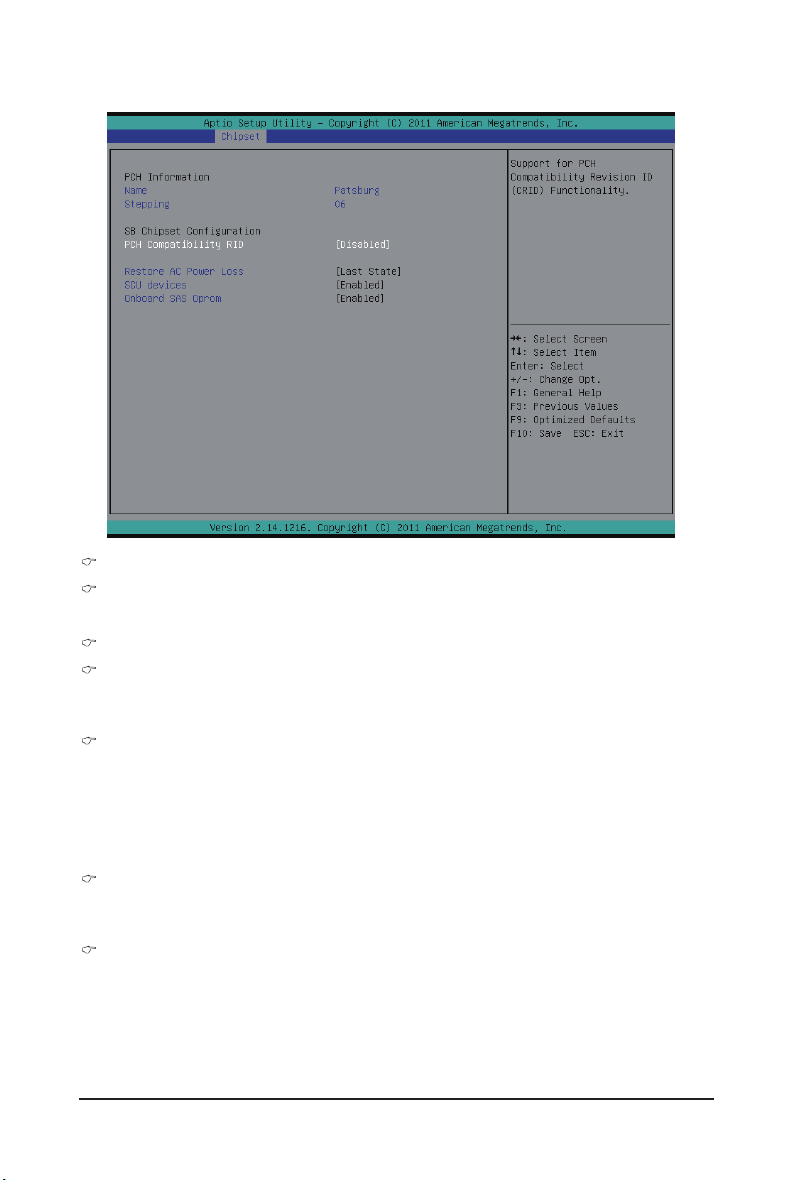

SB Chipset Conguration（SB 芯片组配置） PCH Compatibility RID（PCH 兼容性 RID）

Enabled（启用）/ Disabled（禁用）PCH 兼容性 RID 支持。可用选项：Enabled（启用）/ Disabled（禁用）。默认设置是 Disabled（禁用）。

Restore on AC Power Loss（交流断电恢复）

定义在系统因交流断电而关机后恢复至哪种电源状态。设为 Last State（前一状态）时，

系统将恢复至关机前的有效电源状态。设为 Stay Off（保持关机）时，系统在电源关闭

后保持关机状态。可用选项：Last State（前一状态）/ Stay Off（保持关机）/ Power On（开机）。默认设置

视 BMC 设置而定。

SCU Devices（SCU 设备）

Enabled（启用）/ Disabled（禁用）Patsburg SCU 设备。可用选项：Enabled（启用）/ Disabled（禁用）。默认设置是 Enabled（启用）。

Onboard SAS Oprom（板载 SAS Oprom）

Enabled（启用）/ Disabled（禁用）板载 SAS 选件 ROM。可用选项：Enabled（启用）/ Disabled（禁用）。默认设置是 Enabled（启用）。

( 注意 )

（注意）当电源策略由 BMC 控制时，请等待 15-20 秒，让 BMC 保存最后电源状态。

- 69 -

BIOS 设置

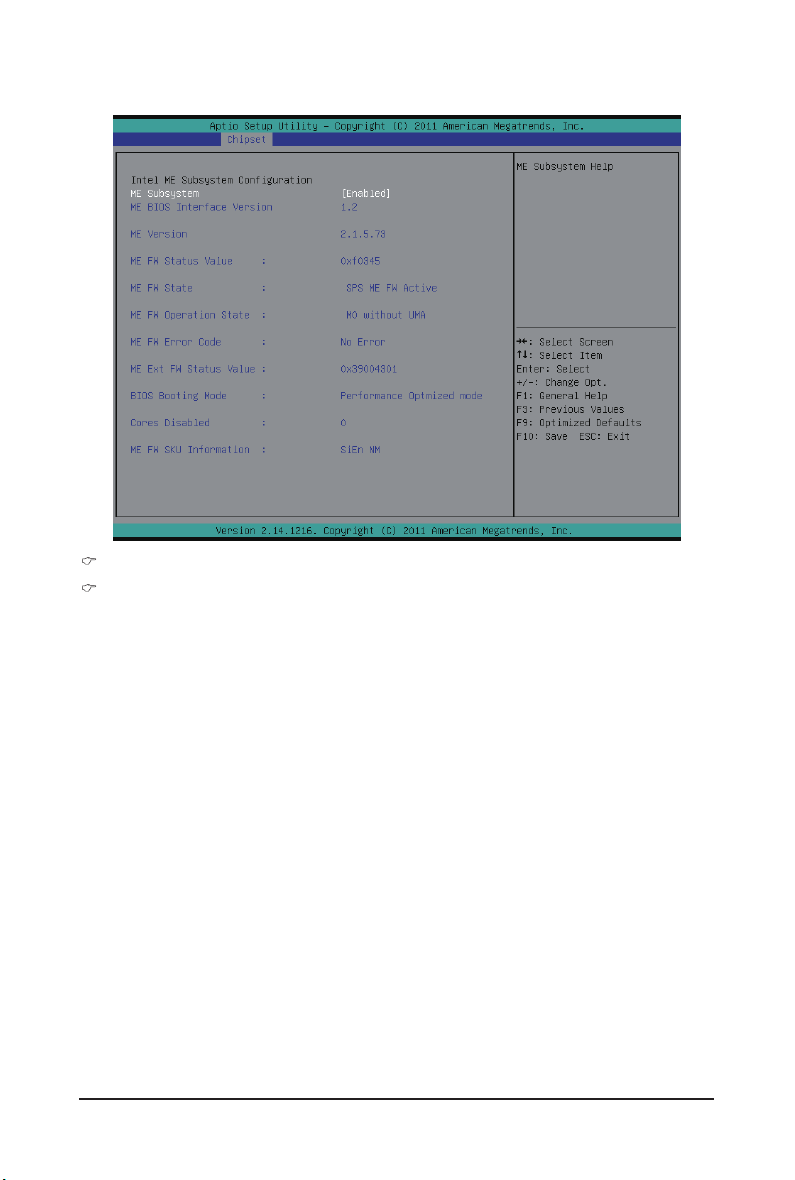

5-3-3 ME Subsystem (ME 子系统 )

Intel ME Subsystem Conguration（Intel ME 子系统配置） ME Subsystem（ME 子系统）

Enabled（启用）/ Disabled（禁用）ME 子系统功能。可用选项：Enabled（启用）/ Disabled（禁用）。默认设置是 Enabled（启用）。

BIOS 设置

- 70 -

5-4 Security（安全）菜单

在 Security（安全）菜单中，您可以设置访问密码，以保护系统，避免未经授权使用。

您可以设置两种密码：

• 管理员密码输入此密码后，用户可以访问和更改 Setup Utility 中的所有设置。

• 用户密码输入此密码时，用户对 Setup 菜单的访问受到限制。为启用或禁用此字段，必须先设置管理员密码。用户只能访问和修改“系统时间”、“系统日期”和“设置用户密码”等字段。

Administrator Password

按 Enter 配置管理员密码。

User Password

按 Enter 配置用户密码。

（用户密码）

（管理员密码）

- 71 -

BIOS 设置

5-5 Server Management（服务器管理）菜单

System Information

显示基本系统 ID 信息以及 BIOS 版本。按 Enter 进入相关子菜单。

BMC LAN Conguration

BMC LAN 配置。按 Enter 进入相关子菜单。

Select NCSI and Dedicated LAN（选择 NCSI 和专用 LAN）

切换 NCSI 和专用 LAN，发送 KCS 命令。可用选项：模式 2(NSCI)/ 模式1（专用）。默认设置是 Mode1（Dedicated）（模式 1（专用））。

（系统信息）

（BMC LAN 配置）

BIOS 设置

- 72 -

5-5-1 系统信息

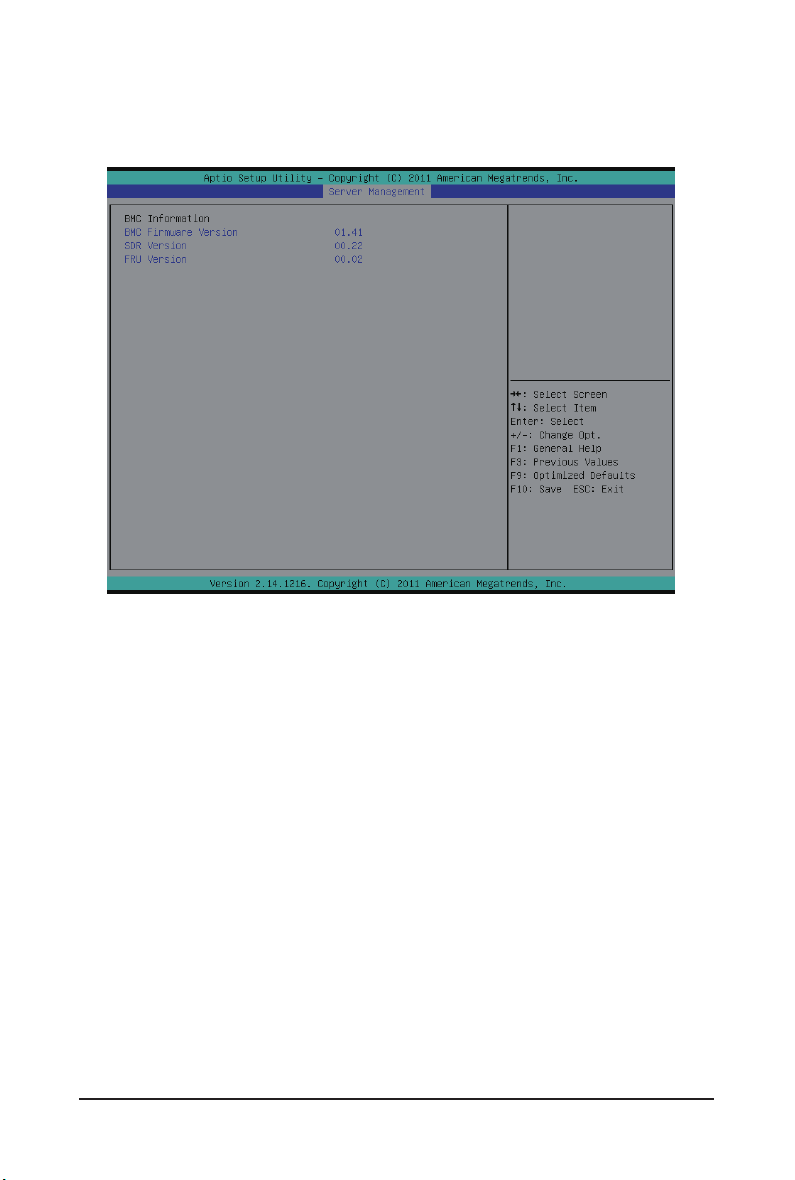

System Management（系统管理）子菜单是一个简单的显示页面，其中显示基本系统信息、以及产品 BMC 版本信息、SDR 版本信息和 FRU 版本信息。此画面中的项目不可配置。

- 73 -

BIOS 设置

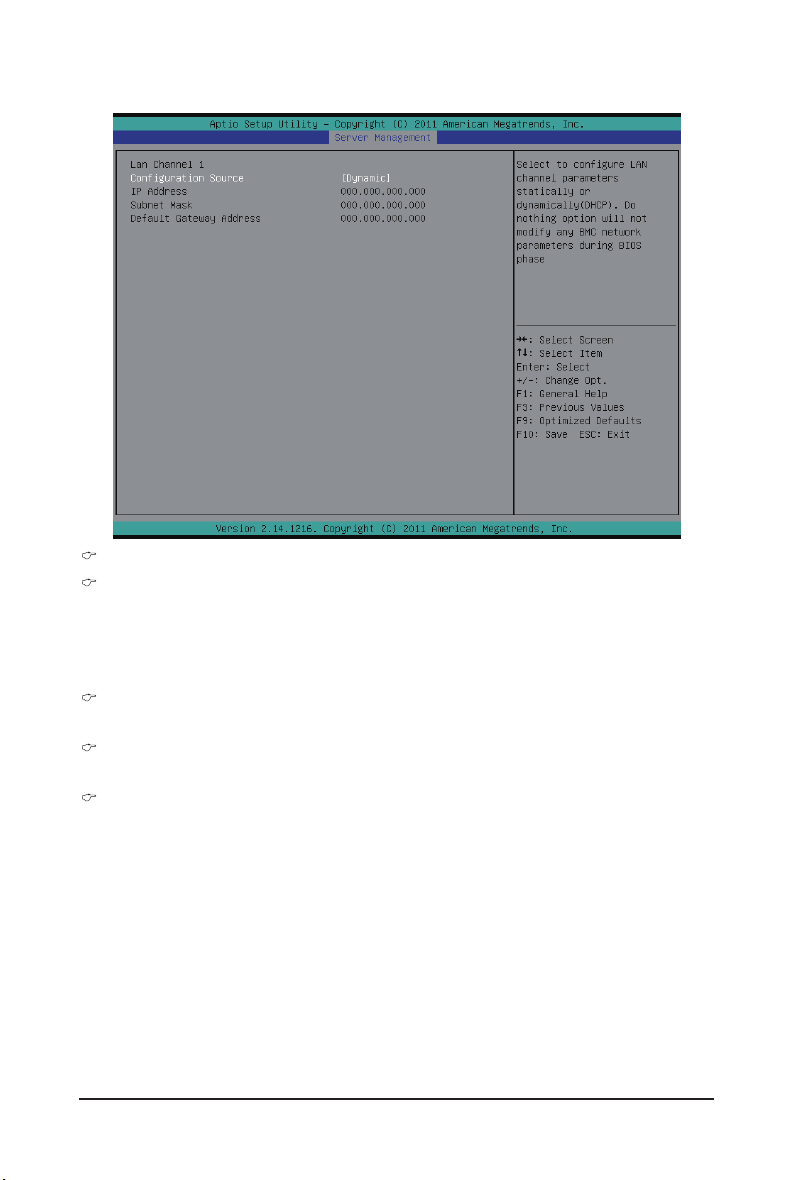

5-5-2 BMC LAN 配置

Lan

Channel 1

Conguration Source（配置来源）

（Lan 通道 1）

选择此项以静态或动态 (DHCP) 配置 LAN 通道参数。Do nothing（无操作）选项在 BIOS 阶

段不修改任何 BMC 网络参数。

可用选项：Static（静态）/ Dynamic（动态）/ Do Nothing（无操作）。默认设置是 Dynamic（动

态）。

IP Address（IP 地址）

( 注意 )

显示配置的 IP 地址信息。

Subnet Mask（子网掩码）

( 注意 )

显示已配置的子网掩码信息。

Default Gateway Address（默认网关地址）

( 注意 )

显示默认网关地址信息。

（注意）当 Conguration Source（配置来源）设为 Static（静态）时，可以配置此项目。

BIOS 设置

- 74 -

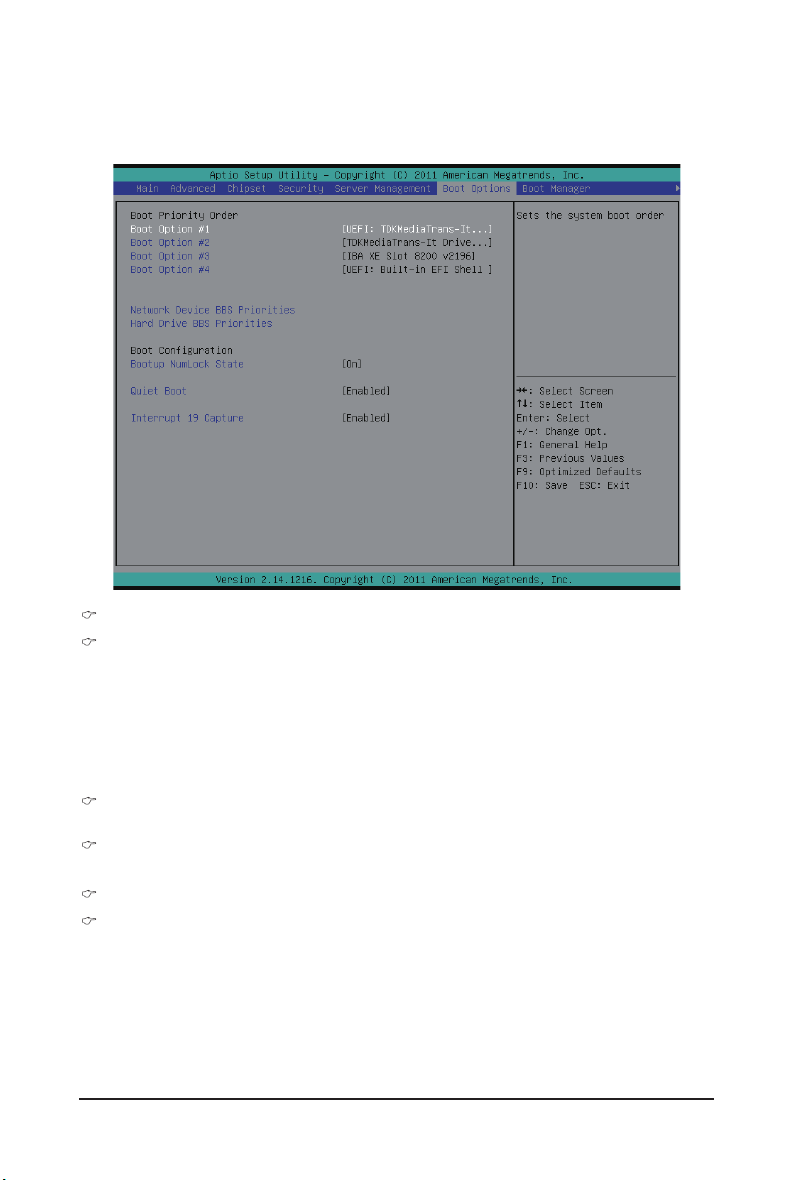

5-6 Boot Option（引导选项）菜单

在引导菜单中，设置系统引导期间的驱动器优先级。如果指定的传统驱动器不能引导， BIOS setup 会显示一条错误消息。

Boot Priority Order（引导优先顺序） Boot Option #1/#2/#3/#4（引导选项 #1/#2/#3/#4）

按 [Enter] 配置引导优先级。在默认情况下，服务器按下列顺序搜索引导设备：

1. UEFI 设备。

2. 硬盘驱动器。

3. 网络设备。

4. USB 设备。

Network Device BBS Priorities（网络设备 BBS 优先级）

按 Enter 配置引导优先级。

Hard Drive BBS Priorities（硬盘驱动器 BBS 优先级）

按 [Enter] 执行高级配置。

Bootup Conguration（引导配置） Bootup NumLock State（引导 NumLock 状态）

Enabled（启用）或 Disabled（禁用）引导 NumLock 功能。可用选项：On（开启）/ Off（关闭）。默认设置是 On（开）。

- 75 -

BIOS 设置

Quiet Boot（安静引导）

允许或禁止在 POST 期间显示徽标。可用选项：Enabled（启用）/ Disabled（禁用）。默认设置是 Enabled（启用）。

Interrupt 19 Capture（中断 19 捕获）

中断 19 是用于处理引导盘功能的软件中断。启用时，此 BIOS 功能允许主机适配器的

ROM BIOS 在引导过程中“捕获”中断 19，以便与这些适配器相连的驱动器能用作引导

盘。

可用选项：Enabled（启用）/ Disabled（禁用）。默认设置是 Enabled（启用）。

BIOS 设置

- 76 -

5-7

引导管理器

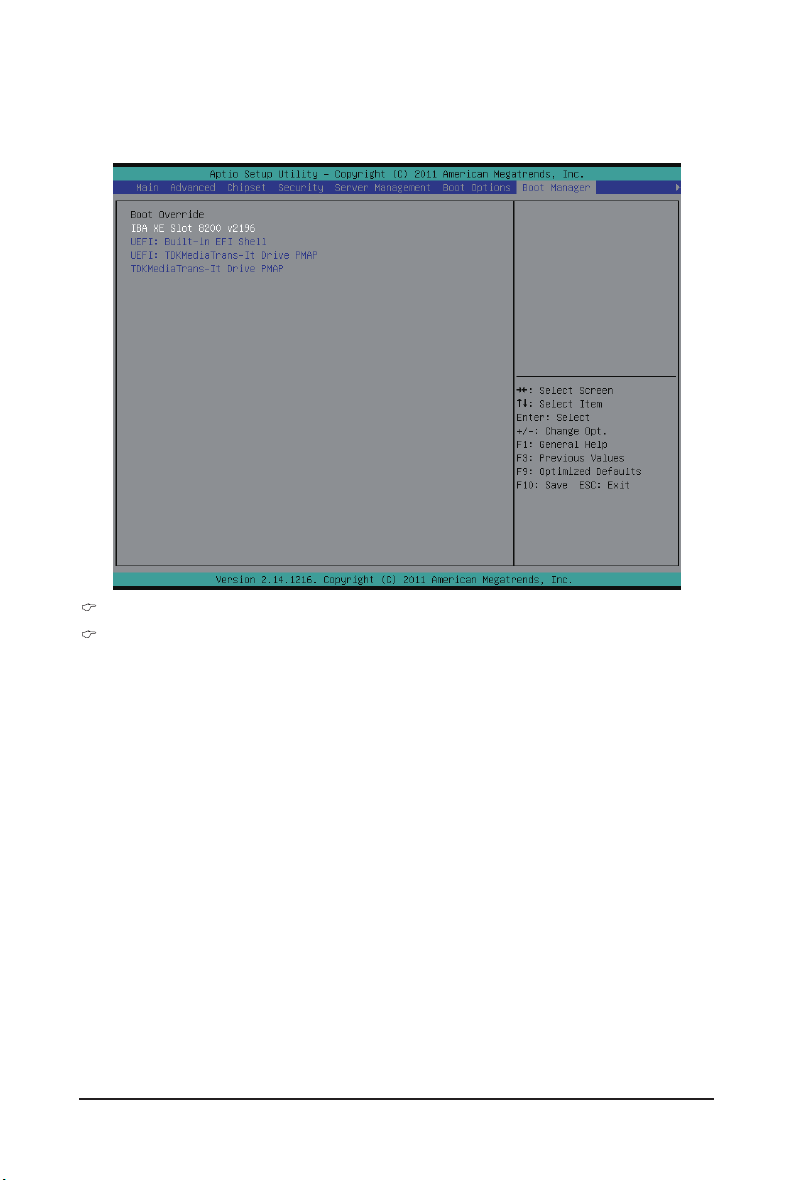

在 Boot manager（引导管理器）菜单中指定引导驱动器。如果指定的传统驱动器不能引导， BIOS setup 会显示一条错误消息。

Boot Override（引导取代） UEFI：Built-in EFI Shell（内置 EFI Shell）

按 Enter 配置作为引导驱动器的设备。

- 77 -

BIOS 设置

5-8

Exit（退出）菜单

Exit（退出）菜单显示从 BIOS setup 退出的各种选项。高亮显示任一退出选项，然后按

Enter。

Save Changes and Exit（保存更改并退出）

保存所做的更改，然后关闭 BIOS setup。可用选项：Yes（是）/ No（否）。

Discard Changes and Exit（放弃更改并退出）

放弃所做的更改，并关闭 BIOS setup。可用选项：Yes（是）/ No（否）。

Save Changes（保存更改）

保存在 BIOS setup 中所做的更改。可用选项：Yes（是）/ No（否）。

Discard Changes（放弃更改）

放弃在 BIOS setup 中所做的所有更改。可用选项：Yes（是）/ No（否）。

Load Default Values（加载默认值）

为所有 BIOS setup 参数加载默认设置。Setup 默认设置会消耗较高的资源。如果您使用

的是低速内存芯片或其他类型的低性能组件，若选择加载这些设置，系统可能无法正常工作。

可用选项：Yes（是）/ No（否）。

Save as User Default Values（另存为用户默认值）

保存为用户默认值，并关闭 BIOS setup。可用选项：Yes（是）/ No（否）。

BIOS 设置

- 78 -

Load User Default Values（加载用户默认值）

为所有 BIOS setup 参数加载用户默认设置。可用选项：Yes（是）/ No（否）。

- 79 -

BIOS 设置

5-9 BIOS 蜂鸣声代码

哔声数量说明

1 密码无效 2 还原已启动 4 S3恢复失败 4 未找到DXEIPL 5 未找到控制台输入/输出设备 6 Flash更新失败

BIOS 设置

- 80 -

5-10 BIOS 恢复说明

BIOS Recovery Jumper (BIOS_RCVR)

此系统内置一项恢复技能。一旦 BIOS 损坏，可以使用引导块将 BIOS 恢复至工作状态。如要恢复 BIOS，请按照下述说明进行操作：

恢复方法：

1. 将 xxx.ROM 切换至 amiboot.rom。

2. 将 amiboot.rom 和 AFUDOS.exe 复制到 USB 盘。

3. 将 BIOS 恢复跳线设置到启用状态。

BIOS 恢复跳线 (BIOS_RCVR)

25 45 50 555840353020151051

2422201816141210

211917151311 23

987654321

RPNMLKJHGFEDCBA

YWV

ADACAB

4. 引导进入 BIOS 恢复。

5. 运行 Proceed with ﬂash update（继续 ﬂash 更新）。

DF DE

BY AK

AK BY

DE DF

151105 2520 30 50453540A5855

- 81 -

BIOS 设置

6. BIOS 已更新。

BIOS 设置

- 82 -

Gigabyte GS-R22PHE, GS-R22PHL User Manual [zh]

Specifications and Main Features

Frequently Asked Questions

User Manual
