GA-Z77X-UD3H

ユーザーズマニュアル

改版 1002

12MJ-Z77XU3H-1002R

Motherboard

GA-Z77X-UD3H

Mar. 16, 2012

Motherboard

GA-Z77X-UD3H

著作権

2012 GIGA-BYTE T

ECHNOLOGY CO., LTD. 版権所有。

本マニュアル

に記載された商標は、それぞれの所有者に対して法的に登録さ

れたもので

す。

免責条項

このマニュアルの情報は著作権法で保護されており、GIGABYTE に帰属します。このマニュアルの仕様と内容は、GIGABYTE により事前の通知なしに変更されることがあります。本マニュアルのいかなる部分も、GIGABYTE の書面による事前の承諾を受けることなしには、いかなる手段によっても複製、コピー、翻訳、送信または出版することは禁じられています。

ドキュメンテーションの

分類

本製品を最大限に活用できるように、GIGABYTE では次のタイプのドキュメンテーションを用意しています:



製

品を素早くセットアップできるように、製品に付属するクイックインス

トールガイドをお

読みください。



詳細な製品情報については、ユーザーズマニュアルをよくお読みください。

製品関連の情報は、以下

の Web サイトを確認してください:

http://www.

gigabyte.com

マザーボードリビジョンの

確認

マザーボードのリビジョン番号は「REV： X.X. 」のように表示されます。例えば、

「REV： 1.0」はマザーボードのリビジョンが 1.0 であることを意味します。マザー

ボード BIOS、ドライバを更新する前に、または技術情報をお探しの際は、マザーボードのリビジョンをチェックしてください。

例：

- 4 -

ボックスの内容 ............................................................................................................6

GA-Z77X-UD3H マザーボードのレイアウト ............................................................7

GA-Z77X-UD3H マザーボードブロック図 ................................................................8

第 1 章ハードウェアの取り付け ..........................................................................9

1-1 取り付け手順 ................................................................................................ 9

1-2 製品の仕様 .................................................................................................10

1-3 CPU および CPU クーラーの取り付け ...................................................13

1-3-1 CPU を取り付ける ..............................................................................................13

1-3-2 CPU クーラーを取り付ける ..............................................................................15

1-4 メモリの取り付け ......................................................................................16

1-4-1 デュアルチャンネルのメモリ設定 ..................................................................16

1-4-2 メモリの取り付け ...............................................................................................17

1-5 拡張カードを取り付ける.......................................................................... 18

1-6 AMD CrossFireX™/NVIDIA SLI構成のセットアップ................................... 19

1-7 背面パネルのコネクタ ............................................................................. 20

1-8 オンボードボタン、スイッチ、およびLED .............................................. 22

1-9 内部コネクタ .............................................................................................. 24

第 2 章 BIOS セットアップ ....................................................................................33

2-1 起動画面 ...................................................................................................... 34

2-2 メインメニュー ..........................................................................................35

2-3 M.I.T. .............................................................................................................. 37

2-4 System (システム)........................................................................................ 48

2-5 BIOS Features (BIOS の機能) .....................................................................49

2-6 Peripherals (周辺機器) ................................................................................ 51

2-7 Power Management (電力管理) .................................................................. 56

2-8 Save & Exit (保存して終了) ........................................................................ 58

第 3 章ドライバのインストール ........................................................................59

3-1 Installing Chipset Drivers (チップセットドライバのインストール) ........ 59

3-2 Application Software (アプリケーションソフトウェア) ............................60

3-3 Technical Manuals (技術マニュアル) ......................................................... 60

3-4 Contact (連絡先) ..........................................................................................61

3-5 System (システム)........................................................................................ 61

- 5 -

3-6 Download Center (ダウンロードセンター) ............................................... 62

3-7 New Program (新プログラム) ..................................................................... 62

第 4 章固有の機能 ...............................................................................................63

4-1 Xpress Recovery2 .......................................................................................... 63

4-2 BIOS 更新ユーティリティ .......................................................................... 66

4-2-1 Q-Flash ユーティリティで BIOS を更新する ...................................................66

4-2-2 @BIOS ユーティリティで BIOS を更新する ...................................................69

4-3 EasyTune 6 .................................................................................................... 70

4-4 Q-Share .......................................................................................................... 71

4-5 eXtreme Hard Drive (X.H.D) .......................................................................... 72

4-6 Auto Green ..................................................................................................... 73

4-7 Intel Rapid Start Technology .......................................................................... 74

4-8 Intel Smart Connect Technology .................................................................... 76

4-9 Intel Smart Response ..................................................................................... 78

第 5 章付録 ............................................................................................................81

5-1 SATA ハードドライブの設定 .................................................................... 81

5-1-1 Intel Z77 SATA コントローラを構成する ..........................................................81

5-1-2 Marvell 88SE9172 SATA コントローラを設定する ..........................................89

5-1-3 SATA RAID/AHCI ライバとオペレーティングシステムのインストール .....95

5-2 オーディオ入力および出力を設定 ...................................................... 104

5-2-1 2/4/5.1/7.1チャンネルオーディオを構成する ...............................................104

5-2-2 S/PDIF アウトを構成する ................................................................................106

5-2-3 マイク録音を構成する ....................................................................................107

5-2-4 Sound Recorder を使用する .............................................................................109

5-3 トラブルシューティング ......................................................................... 110

5-3-1 良くある質問 ..................................................................................................... 110

5-3-2 トラブルシューティング手順 ......................................................................... 111

5-4 LED コードのデバッグ ............................................................................ 113

5-5 規制声明 .................................................................................................... 117

- 6 -

上記のボックスの内容は参照専用であり、実際のアイテムはお求めになった製品パッケージによ

り異

なります。ボックスの内容は、事前の通知なしに変更することがあります。

ボックスの

内容

GA-Z77X-UD3Hマザーボード

マザーボードドライバディスク

ユーザーズ

マニュアル

クイックインストールガイド

SATA

6Gb/sケーブル (x4)

I/O シールド

2方向SLIブリッジコネクタ

GC-WB150D (x1) (アンテナ

x2、USB 2.0ケーブル x1、ドライバディス 5

ク、およびユーザーマ

ニュアルを含む)

GA-Z77X-UD3H

のみ。

- 7 -

GA-Z77X-UD3H

マザーボードのレイアウト

KB_USB3

CPU_FAN

X_12V_2X4

F_AUDIO

AUDIO

B_BIOS

PCIEX8

DDR3_2

DDR3_4

DDR3_3

DDR3_1

BAT

F_PA

NEL

Intel

Z77

CLR_CMOS

M_BIOS

PCIEX1_1

PCIEX16

SPDIF_O

F_USB2

LGA11

USB3_ESATA

DVI VGA

USB30_LAN

PCI

F_USB30

PCIEX1_2

iTE Super I/O

TPM

F_USB1

F_USB3

DP_HDMI_SPDIF

SYS_FAN2

VIA VL800

PCIe to PCI Bridge

Atheros GbE LAN

PCIEX4

SYS_FAN4

SYS_FAN3

SATA2

SATA

mSATA

ATX4P1

PCIEX1_3

CODEC

SW4

Debug LED

(注)

SYS_FAN1

3 2 5 4

1 0

PW_SW

RST_SW

CMOS_SW

VCORE CPUVTT VSA CPUPLL VDIMM DDRV

PCHIO

Marvell 88SE9172

(注) デバッグコード情報については、第5章を参照してください。

MBIOS_LED

BBIOS_LED

GA-Z77X-UD3H

- 8 -

または

製品の情報/制限の詳細は、"1-2 製品の仕様" を参照してください。

GA-Z77X-UD3H

マザーボードブロック

図

LGA1155

CPU

CPU CLK+/- (100 MHz)

2 SATA 6Gb/s

Dual BIOS

6 USB 2.0/1.1

Dual Channel Memory

LPC Bus

4 USB 3.0/2.0

VIA

VL800

PCI Express Bus

PCIe CLK (100 MHz)

3 PCI Express x1

2 SATA 6Gb/s

Marvell

88SE9172

DMI 2.0

FDI

3 SATA 3Gb/s

PCI Express Bus

LAN

RJ45

Atheros

GbE LAN

PCIe CLK

(100 MHz)

Switch

x16

1 PCI Express x16

2 PCI Express x8

Switch

1 PCI Express x4

1 PCI

PCI Bus

PCI CLK

(33 MHz)

PCIe to PCI Bridge

Center/Subwoofer Speaker Out

Line Out

MIC

Line In

S/PDIF Out

Side Speaker Out

Surround Speaker Out

CODEC

4 USB 3.0/2.0

D-Sub

PS/2 KB/Mouse

iTE

Super I/O

DisplayPort

DVI-D

HDMI

1 SATA 3Gb/s

1 mSATA

または

Intel® Z77

Switch

DDR3 1600/1333/1066 MHz

- 9 - ハードウェアの取り付け

1-1 取り付け手順

マザーボードには、静電放電 (ESD) の結果、損傷する可能性のある精巧な電子回路やコンポーネントが

数多く含まれています。取り付ける前に、ユーザーズマニュアル

をよくお

読みになり、以下の手順に従ってください。

•

取り付

け前に、シャーシがマザーボードに適していることを確認してくださ

い。

•

取り付

ける前に、マザーボードの S/N (シリアル番号) ステッカーまたはディ

ーラーが

提供する保証ステッカーを取り外したり、はがしたりしないでくだ

さい。これらの

不要ステッカーは保証の確認に必要です。

•

マザーボードまたはその他のハードウェアコンポーネントを取り付けたり取

り外したりする前

に、常にコンセントからコードを抜いて AC 電力を切ってく

ださい。

•

ハードウェアコンポーネントをマ

ザーボードの内部コネクタに接続している

とき、しっかりと安

全に接続されていることを確認してください。

•

マザーボードを扱う際には、金属リード線やコネクタには触れないでくださ

い。

•

マ

ザーボード、CPU またはメモリなどの電子コンポーネントを扱うとき、静

電放電 (ESD) リストストラップを着

用することをお勧めします。ESD リストス

トラップをお

持ちでない場合、手を乾いた状態に保ち、まず金属物体に触

れて静

電気を取り除いてください。

•

マ

ザーボードを取り付ける前に、ハードウェアコンポーネントを静電防止パ

ッドの

上に置くか、静電遮断コンテナの中に入れてください。

•

マ

ザーボードから電源装置のケーブルを抜く前に、電源装置がオフになっ

ていることを確

認してください。

•

パワーをオンにする前

に、電源装置の電圧が地域の電源基準に従っている

ことを確

認してください。

•

製

品を使用する前に、ハードウェアコンポーネントのすべてのケーブルと電

源コネクタが

接続されていることを確認してください。

•

マ

ザーボードの損傷を防ぐために、ネジがマザーボードの回路やそのコン

ポーネントに触

れないようにしてください。

•

マ

ザーボードの上またはコンピュータのケース内部に、ネジや金属コンポ

ーネントが

残っていないことを確認してください。

•

コンピュータシステムは、平らで

ない面の上に置かないでください。

•

コンピュータシステムを高

温環境で設置しないでください。

•

取り付

け中にコンピュータのパワーをオンにすると、システムコンポーネン

トが

損傷するだけでなく、ケガにつながる恐れがあります。

•

取り付

けの手順について不明確な場合や、製品の使用に関して疑問がある

場合は、正

規のコンピュータ技術者にお問い合わせください。

第 1 章

ハードウェアの取り付け

- 10 -ハードウェアの取り付け

1-2 製品の仕様

CPU



LGA11

55パッケージのIntel® Core™ i7プロセッサ/

Intel

Core™ i5プロセッサ/Intel® Core™ i3プロセッサ/

Intel

Pentium®プロセッサ/Intel® Celeron®プロセッサのサポート

(最新の CPU サポートリストにつ

いては、GIGABYTE の Web サイトに

アクセスしてください。)



3 キャッシュは CPU で異なります

チップセット



ntel® Z77 Express チップセット

メモリ



最大 32 GB のシステムメモリをサポートする 1.5V DDR3 DIMM ソケッ

ト

(x4)

* Windows 32ビットオペレーティングシステムの制限により、4 GB以上の物

理メモリが取り付けられいるとき、表示される実際のメモリサイズは4 GB

より少なくなります。



デュアルチャンネ

ルメモリアーキテクチャ



DR3 1600/1333/1066 MHz メモリモジュールのサポート



非 ECC メモリモジュール

のサポート



XMP（エクストリームメモリプロファイル）メモリモジュール

のサポート (サポートされる最

新のメモリ速度とメモリモジュールについては、

GIGABYTEのWe

bサイトにアクセスしてください。)

オンボードグラフィックス



統合グラフィックスプロセッサ

- D-Subポート (x1)

DVI-Dポート(x1)、1920x1200の最大解像度をサポートします

* DVI-Dポートは、アダプタによるD-Sub接続をサポートしていません

- HDMIポート(x1)、1920x1200の最大解像度をサポートします

DisplayPortポート(x1)、2560x1600の最大解像度をサポートします

オーディオ



IA VT2021 コーデック



ハイディフィニションオーディオ



2/4/5.1/7.1 チャンネ

ル



/PDIFアウトのサポート

LAN



Atheros GbE LAN チップ (10/100/1000 Mbit)

拡張スロットーフェイス



PCI Express x16 スロット (x1)、x16 で実行 (PCIEX16)

* 最適のパフォーマンスを出すために、PCI Expressグラフィックスカードを

1つしか取り付けない場合、PCIEX16スロットに必ず取り付けてください。



PCI Express x16 スロット (x1)、x8で実行 (PCIEX8)

(PCIEX16およびPCIEX8スロットはPCI Express 3.0規格に準拠してい

ます。)

* PCIEX8スロットは、PCIEX16スロットとバンド幅を共有します。 PCIEX8ス

ロットが装着されているとき、PCIEX16スロットは最大x8モードで作動します。

PCI Express 3.0 をサポートするには、Intel 22nm (Ivy Bridge) CPUをインストールする必要があります。



PCI Express x16 スロット (x1)、x4で実行 (PCIEX4)

* PCIEX4スロットは、すべてのPCI Express x1スロットとバンド幅を共有し

ます。すべての

PCI Express

(x1) スロットは、PCIe (x4) 拡張カードがインス

トールされている場合は使用できなくなります。

 PCI Express x1 スロット (x3)

（P

CIEX4 および PCI Express (x1)スロットはPCI Express 2.0規格に適

合しています。）



CI スロット (x1)

マルチグラフィックステクノロジ



2方向

AMD CrossFireX

™

/NVIDIA SLI

テクノロジーの

サポート(PCIEX16

および

PCIEX8）

* AMD CrossFireX™/NVIDIA SLIが有効になっているとき、PCIEX16スロットは最

大8倍モードで作動します。

- 11 - ハードウェアの取り付け

ストレージインターフェイス



チップセット:

- 最大 2つの SATA 6Gb/s デバイスをサポートする 2 x SATA 6Gb/s コ

ネクタ (SATA3 0/SATA3 1)

- 最大 4つの SATA3Gb/s デバイスをサポートする 4 x SATA 3Gb/s コ

ネクタ (SATA2 2~5)

- mSATA コネクタ (x1)

* mSATAコネクターをソリッドステートドライブに取り付けた場合、

SATA2 5コネクターは使用不能になります。

- SATA RAID 0、RAID 1、RAID 5、および RAID 10 のサポート

* RAIDセットがSATA 6Gb/sとSATA 3Gb/sチャンネルにまたがって構築され

るとき、RAIDセットのシステムパフォーマンスは接続されているデバイスによって変わります。

Marvell 88SE9172チップ 

- 最大2つのSATA 6Gb/sデバイスをサポートする背面パネルの 2 x eSATA 6Gb/sコネクタ

- RAID 0 と RAID 1をサポートします。

USB



チップセット:

- 最大4のUSB 3.0/2.0ポート (背面パネルに2つのポート、内部USB ヘッダーを通して2ポートが使用可能)

* Windows XPでは、Intel USB 3.0ポートはUSB 2.0の転送速度までサポート

しています。

- 最大6のUSB 2.0/1.1ポート (内部USBヘッダー経由で使用可)



VIA VL800

チップ:

背面パネルに最大 4つの USB 3.0/2.0 ポート

* Windows 7の制限により、USBデバイスを（RJ-45 LANポートの下にある）

Intel controlled USBポートに接続してから、VIA USB 3.0コントローラドライ

バをインストールしてください。

内部コネクタ



24 ピン AT

X メイン電源コネクタ (x1)



8 ピン ATX 12V 電源コネクタ (x1)



電源コネクタコネクタ (x1)



SATA 6Gb/s コネクタ (x2)



SATA 3Gb/s コネクタ (x4)



mSATA コネクタ (x1)



CPU ファンヘッダ (x1)



ファンヘッダ (x4)



前面パネルヘッダ (x1)



前面パネルオーディオヘッダ (x1)



S/PDIF アウトヘッダ (x1)



USB 2.0/1.1 ヘッダ (x3)



USB 3.0/2.0 ヘッダ (x1)



CMOSをジャンパでクリアする (x1)



信頼プラットフォームモジュール(TPM)ヘッダー (x1)



電源ボタン (x1)



リセットボタン (x1)



クリアCMOSボタン (x1)



電圧測定ポイント (x1)



BIOS スイッチ (x1)

- 12 -ハードウェアの取り付け

背面パネルのコネクタ



PS/2 キーボード/マウスポート (x1)



D-Subポート (x1)



DVI-Dポート (x1)



光学 S/PDIF アウトコネクタ (x1)



HDMIポート (x1)



DisplayPort (x1)



eSATA 6Gb/sコネクタ (x2)



USB 3.0/2.0ポート (x6)



RJ-45ポート (x1)



オーディオジャック (x6) (センター/サブウーファスピーカーアウト、

背面スピーカーアウト、側面スピーカーアウト、ラインイン/マイクイン、ラインアウト)

I/Oコントローラ iTE I/O コントローラチップ

ハードウェアモニタ



システム電圧の検出



CPU/システム温度検出



CPU/システムファン速度検出



CPU 過熱警告



CPU/システムファンの異常警告



CPU/システムファン速度制御

* CPU/システムファン速度コントロール機能がサポートされているかど

うかは、取り付けたCPU/システムクーラーによって異なります。

BIOS



4 Mbit フラッシュ (x2)



正規ライセンス版AMI EFI BIOSを搭載



DualBIOS™ のサポート



PnP 1.0a, DMI 2.0, SM BIOS 2.6, ACPI 2.0a

固有の機能 @BIOS  のサポート

Q-Flash  のサポート Xpress Install  のサポート Xpress Recovery2  のサポート

EasyTune  のサポート

* EasyTuneで利用可能な機能は、マザーボードモデルによって異なり

ます。

eXtreme Hard Drive (X.H.D)  のサポート Auto Green  のサポート ON/OFF Charge  のサポート Q-Share  のサポート 3D Powerのサポート 

バンドルされたソフトウェア

Norton インターネットセキュリティ (OEM バージョン) 

Intel 

Rapid Start Technology

Intel 

Smart Connect Technology

Intel 

Smart Response Technology

LucidLogix Virtu MVP 

* モニターケーブルが背面パネルにある統合グラフィックポートに接続

されていることを確認して下さい。

オペレーティングシステム



Microsoft

Windows 7/XP のサポート

フォームファクタ



Xフォームファクタ、30.5cm x 24.4cm

* GIGABYTEは、事前の通知なしに製品仕様と製品関連の情報を変更する場合があります。

- 13 - ハードウェアの取り付け

1-3 CPU

および

CPU

クーラーの取り付け

1-3-1 CPU を取り付

ける

A. マザーボード CPU ソケットのアライメントキーおよび CPU のノッチを確認します。

ノッチ

アライメントキー

LGA1155 CPU ソケット

CPU ソケットのピン 1 隅

CPU の三角形のピン

1 マーキング

CPU を取り付ける前に次のガイドラインをお読みください:

•

マザーボードが CPU をサポートしていることを確認してください。

(最新の CPU サポートリストについては、GIGABYTE の Web サイトにアクセスしてください。)

•

ハードウェアが損傷する原因となるため、CPU を取り付ける前に必ずコンピュータ

のパワーをオフにし、コンセントから電源コードを抜いてください。

•

CPU のピン 1 を探します。CPU は間違った方向には差し込むことができません。(ま

たは、CPU の両側のノッチと CPU ソケットのアライメントキーを確認します。)

•

CPU の表面に熱伝導グリスを均等に薄く塗ります。

•

CPU クーラーを取り付けないうちは、コンピュータのパワーをオンにしないでくだ

さい。CPU が損傷する原因となります。

•

CPU の仕様に従って、CPU のホスト周波数を設定してください。ハードウェアの仕様

を超えたシステムバスの周波数設定は周辺機器の標準要件を満たしていないため、

お勧めできません。標準仕様を超えて周波数を設定したい場合は、CPU、グラフィック

スカード、メモリ、ハードドライブなどのハードウェア仕様に従ってください。

LGA1155 CPU

- 14 -ハードウェアの取り付け

ステップ 1: CPU ソケットレバーハンドルをそっと押し

ながら、指でソケットから外します。CPU ソケットレバーを完全に持ち上げると、金属製ロードプレートも持ち上がります。

ステップ

CPU を親指と人差し指で抑えます。CPU ピン 1 のマーキング (三角形) を CPU ソケットのピ

ン 1 隅に合わせ (または、CPU ノッチをソケッ

トアライメントキーに合わせ)、CPU を所定の

位置にそっと差し込みます。

ステップ

CPU ソケットレバーを押してロックされた

位置に戻します。

B. 以下のステップに従って、CPU をマザーボードの CPU ソケットに正しく取り付けてください。

CPU

を取り付ける前に

、CPU の損傷を防

ぐためにコンピュータのパワーをオフにし、コン

セントから

電源

コードを抜いてください

。

ステップ 4: CPU が適切に挿入されたら、一方の手を

使ってソケットレバーを押さえもう一方の手でロードプレートを交換します。ロードプレートを交換しているとき、ロードプレートのフロントエンドが肩付きねじの下にあることを確認します。

注：

レバーの

根元ベース部分ではなく、ハンドル

でCPU ソケットレバーを支えます。

ステップ

図のように、CPUソケットカバーを取り外します。ソケットカバー背面を人差し指で押し下げ、親指でソケットカバーの先端（「REMOVE」マークの隣り）を持ち上げて取り外します。（ソケットの接点に触れないでください。CPU ソケットを保護するため、CPU を搭載していないときは常に保護ソケットカバーを着けてください。）

- 15 - ハードウェアの取り付け

1-3-2 CPU

クーラーを取り付ける

以下のステップに従って、CPU クーラーをマザーボードに正しく取り付けてください。(以下の手順は、サンプルのクーラーとして Intel® ボックスクーラーを使用しています。)

ステップ

取り付

けた CPU の表面に熱伝導グリスを

均等に薄く塗ります。

ステップ

クーラーを取り付

ける前に、オスプッシュ

ピンの

矢印記号の方向に注意してください。 (矢印の方向に沿ってプッシュピンを回

すとクーラーが取り外され、逆の方向に回

すと取り付けられます。)

ステップ

クーラーを

CPU の上に配置し、マザー

ボードのピン穴を通して

4 つのプッシュ

ピンを揃えます。プッシュピンを、対

角方

向に押し下

げてください。

ステップ 4: それぞ

れのプッシュピンを押し下げると、

「クリック音」が

聞こえます。オスとメスの

プッシュピンがしっかり結

合していること

を確

認してください。

(クーラーを取り付

ける方法については、

CPU クーラーの

取り付けマニュアルを参

照してください。)

CPU クーラーと

CPU の間の熱伝導グリス/テープは CPU にしっかり接着されているた

め、CPU クーラーを取り外すときは、細心の注意を払ってください。CPU クーラーを不適切に取り外すと、CPU が損傷する恐れがあります。

ステップ 5: 取り付

け後、マザーボードの背面をチェッ

クします。プッシュピンを上

の図のように

差し込

むと、取り付けは完了です。

ステップ

最後に、C

PU クーラーの電源コネクタを

マザーボードの

CPU ファンヘッダ (CPU_

N) に取り付けてください。

オスのプッシュピン

メスのプッシュピン

メスのプッシュピンの

上面

オスプッシュピンの

矢印

記号の方向

- 16 -ハードウェアの取り付け

1-4

メモリの取り付け

メモリを取り付ける前に次のガイドラインをお読みください：

•

マザーボードがメモリをサポートしていることを確認してください。同じ容量、ブラ

ンド、速度、およびチップのメモリをご使用になることをお勧めします。

(サポートされる最新のメモリ速度とメモリモジュールについては、GIGABYTEの Webサイトにアクセスしてください。)

•

ハードウェアが損傷する原因となるため、メモリを取り付ける前に必ずコンピュー

タのパワーをオフにし、コンセントから電源コードを抜いてください。

•

メモリモジュールは取り付け位置を間違えぬようにノッチが設けられています。メ

モリモジュールは、一方向にしか挿入できません。メモリを挿入できない場合は、方向を変えてください。

(SS=片面、DS=両面、「- -」=メモリなし)

1-4-1

デュアルチャンネルのメモリ

設定

このマザーボードには 4 つの DDR3 メモリソケットが装備されており、デュアルチャンネルテクノロジをサポートします。メモリを取り付けた後、BIOS はメモリの仕様と容量を自動的に検出します。デュアルチャンネルメモリモードは、元のメモリバンド幅を 2 倍に拡げます。

4 つの DDR3 メモリソケットが 2 つのチャンネルに分けられ、各チャンネルには次のように 2 つのメモリソケットがあります：

チャンネル A: DDR3_2、DDR3_4



チャンネル B: DDR3_1、DDR3_3



CPU制限により、デュアルチャンネ

ルモードでメモリを取り付ける前に次のガイドラインをお

読みください。

1. DDR3 メモリモジュールが1つしか取り付けられていない場合、デュアルチャンネルモードは有効になりません。

2. 2つまたは4つのモジュールでデュアルチャンネルモードを有効にしているとき、同

じ容量、ブランド、速度、チップのメモリを使用するようにお勧めします。最適のパフォーマンスを発揮するために、2つのメモリモジュールでデュアルチャンネルモードを有効にしているときは、DDR3_1とDDR3_2ソケットにそれらのモジュールを取り付けることをお勧めします。

デュアルチャンネルメモリ構成表



DDR3_4 DDR3_2 DDR3_3 DDR3_1

2 つのモジュール

- - DS/SS - - DS/SS

DS/SS - - DS/SS - -

4 つのモジュール

DS/SS DS/SS DS/SS DS/SS

DDR3_1

DDR3_2

DDR3_3

DDR3_4

- 17 - ハードウェアの取り付け

DDR3 DIMM

1-4-2

メモリの取り付け

DDR3 メモリモジュールにはノッチが付いているため、一方向にしかフィットしません。以下のステップに従って、メモリソケットにメモリモジュールを正しく取り付けてください。

メモリモジュールを取り付ける前に、メモリモジュールの損傷を防ぐためにコンピュータのパワーをオフにし

、

コンセントから電源コードを抜いてください

。 DDR3 と DDR2 DIMM

は

、互換性

がありません。このマザーボードに

DDR3 DIMM を取り付

けていることを確認し

てください

。

ステップ 1: メモリモジュールの方向に注意します。メモリソケットの

両端の保持クリップを広げ、ソケットにメモリモジュール

を取り付けます。左の図に示すように、指をメモリの上に

置き、メモリを押し下げ、メモリソケットに垂直に差し込み

ます。

ステップ

メモリモジュールがしっかり差し込まれると、ソケットの両端のチップはカチッと音を立てて所定の位置に収まります。

ノッチ

- 18 -ハードウェアの取り付け

1-5 拡張

カードを取り付ける

拡張カードを取り付ける前に次のガイドラインをお読みください：

•

マ

ザーボードが拡張カードをサポートしていることを確認してください。拡張カー

ドに付

属するマニュアルをよくお読みください。

•

ハードウェアが

損傷する原因となるため、拡張カードを取り付ける前に必ずコン

ピュータの

パワーをオフにし、コンセントから電源コードを抜いてください。

以下のステップに従って、拡張カードを拡張スロットに正しく取り付けてください。

1. カードをサポートする拡張スロットを探します。シャーシ背面パネルから、金属製スロットカバーを取り外します。

2. カードをスロットに合わ

せ、スロットに完全にはまりこむまでカードを押し下げます。

3. カードの

金属接点がスロットに完全に挿入されていることを確認します。

4. カードの

金属ブラケットをねじでシャーシ背面パネルに固定します。

5. 拡

張カードをすべて取り付けたら、シャーシカバーを元に戻します。

6. コンピュータの

電源をオンにします。必要に応じて、BIOSセットアップに移動し拡張カー

ドに必

要なBIOS変更を行います。

7. 拡

張カードに付属するドライバをオペレーティングシステムにインストールします。

• グラフィックスカードを取り付ける: カードの上端がPCI Expressスロットに完全

に挿

入されるまで、そっと押し下げます。

カードがスロットにしっかり装

着され、ロッ

クされてい

ないことを確認します。

•

カードを取り外

す:

CI Expressスロットの端のラッチを押してカードのロックを解除し、ス

ロットから真っ直ぐ上

に引っ張ります。

例えば

: PCI Expressグラフィックスカードの取り付けと取り外し:

PCI Express x1 スロット

PCI Express x16 スロット

PCI スロット

- 19 - ハードウェアの取り付け

1-6 AMD CrossFireX™/NVIDIA SLI構成

のセットアップ

C-2. SLI機能を有効

にする

オペレーティングシステムにグラフィックスカードドライバを取り付けた後、NVIDIA Control Panel パネルに移動します。

SLI and Physx Configuration の設定画面を閲覧し、Maximize 3D performance が有効になっていることを確認してくださ

い。

システム

要件:

Windows 7、XP オペレーティングシステム

CrossFireX/SLI対応のマザーボード（PCI Express x16スロットを2つ、正しいドライバを搭載）

同じブランドの2つのCrossFireX/SLI対応グラフィックスカードおよびチップと正しいドライバ

CrossFireX

(注)

/SLI ブリッジコネクタ

十分な電力のある電源装置を推奨します（電源要件については、グラフィックスカードの

マニュアルを参照してください）

グラフィックスカードを接続する

ステップ 1:

「1-5 拡張カードを取り付ける」のステップに従って、PCIEX16とPCIEX8スロットに2つのCross-

FireX/SLIグラフィックスカードを取り付けます。

ステップ 2: カードの上部にあるCrossFireX/SLI金縁コネクタにCrossFireX

(注)

/SLIブリッジコネクタを挿入しま

す。

ステップ 3: ディスプレイカードを PCIEX16 スロットのグラフィックスカードに差し込みます。

グラフィックスカードドライバを構成する

C-1. CrossFireX 機能を有効

にする

オペレーティングシステムにグラフィックスカードドライバを取り付けた後、Catalyst Control Center に移動します。

Performance\AMD CrossFireX Configurationsを閲覧し、Enable CrossFireX™ を有効にするチェックボックスが選択されてい

ることを確認し、Applyをクリックします。

(注) ブリッジコネクタはグラフィックスカードによって必

要

となる場合もあれば、必要ない場合もあります。

CrossFireX/SLIテクノロジを有効にするための手順とドライバ画面は、グラフィック• スカードによりわずかに異なります。CrossFireX/SLI を有効にする方法について、詳細はグラフィックスカードに付属のマニュアルを参照してください。 2つ以上のグラフィックカードが取り付けられているとき、電源装置からATX4P1コ• ネクタにSATA電源ケーブルを接続してシステムの安定性を確認するようにお勧めします。

- 20 -ハードウェアの取り付け

1-7 背面

パネルのコネクタ

PS/2

キーボード/マウスポート

このポートを使用して、PS/2マウスまたはキーボードに接続します。

USB 3.0/2.0

ポート

USB 3.0 ポートは USB 3.0 仕様をサポートし、USB 2.0/1.1 仕様と互換性があります。 USB

キーボード/マウス、USB プリンタ、USB フラッシュドライブなどの USB デバイスの場合、このポートを使用してください。

D-Sub

ポート

D-Sub ポートは 15 ピン D-Sub コネクタをサポートします。D-Sub 接続をサポートするモニタ

をこのポートに接続してください。

DVI-D

ポート

(注)

DVI-DポートはDVI-D仕様に準拠しており、1920x1200の最大解像度をサポートします。 (サ

ポートされる実際の解像度は使用されるモニタによって異なります。) DVI-D接続をサポートするモニタをこのポートに接続してください。

光学 S/PDIF

アウトコネクタ

このコネクタにより、デジタル光学オーディオをサポートする外部オーディオシステムでデ

ジタルオーディオアウトを利用できます。この機能を使用する前に、オーディオシステムに光学デジタルオーディオインコネクタが装備されていることを確認してください。

HDMI

ポート

HDMI (High-Deﬁnition Multimedia Interface) は、非圧縮音声/動画信号の伝送が可能な全デジタ

ルオーディオ/ビデオインターフェイスです。HDMIポートはHDCPに対応し、ドルビーTrueHD およびDTS HDマスターオーディオ形式をサポートしています。最大192KHz/24ビットの8 チャンネルLPCMオーディオ出力もサポートします。このポートを使用して、HDMIをサポートするモニタに接続します。サポートする最大解像度は1920 x 1200ですが、サポートする実際の解像度は使用するモニターに依存します。

(注) D

VI-D ポートは、アダプタによる D-Sub 接続

をサポートしていません。

Windows 7で、スタート>コントロールパネ

ル> ハードウェアおよびサウンド>サウンド>再生を選択し、Intel(R) Display Audioをデフォルト再生デバイスに設定します。

HDMI機器を設置後、必ずデフォルトの音声再生機器をHDMIに設定してください。 (項目名は、オペレーティングシステムによって異なります。以下のスクリーンショットは Windows 7のものです。)

• 背面パネルコネクタに接続されたケーブルを取り外しているとき、まずデバイスからケーブルを取り外し、次にマザーボードからケーブルを取り外します。

• ケーブルを取り外しているとき、コネクタから真っ直ぐに引き抜いてください。

ケーブルコネクタ内部でショートする原因となるので、横に揺り動かさないでくだ

さい。

- 21 - ハードウェアの取り付け

デフォルトのスピーカー設定の他に、 ~ オーディオジャックを設定し直してオーディオソフトウェア経由でさまざまな機能を実行することができます。マイクだけは、デフォ

ルトのマイクインジャックに接続する必要があります ( )。第 5 章「2/4/5.1/7.1 チャンネル

オーディオの設定」の、2/4/5.1/7.1 チャンネルオーディオ設定の設定に関する指示を参照してください。第

5 章「2/4/5.1/7.1 チャンネルオーディオの設定」の、2/4/5.1/7.1 チャンネル

オーディオ設

定の設定に関する指示を参照してください。

センター/サラウンドスピーカーアウトジャック (オレンジ

)

このオーディオジャックを使って、5.1/7.1 チャンネルオーディオ構成のセンター/サブウー

ファスピーカーを接続します。

リアスピーカーアウトジャック

(黒)

このジャックは、4/5.1/7.1音声機器構成の際のフロントスピーカー接続に使用できます。

リアスピーカーアウトャック (グレイ

)

このオーディオジャックを使用して、7.1 チャンネルオーディオ設定のサイドスピーカーを

接続します。

ラインインジャック

(青)

デフォルトのラインインジャックです。光ドライブ、ウォークマンなどのデバイスのラインインの場合、このオーディオジャックを使用します。

ラインアウトジャック

(緑)

デフォルトのラインアウトジャックです。ヘッドフォンまたは 2 チャンネルスピーカーの場合、このオーディオジャックを使用します。このジャックを使用して、4/5.1/7.1 チャンネルオーディオ設定の前面スピーカーを接続します。

マイクインジャック (ピンク

)

デフォルトのマイクインジャックです。マイクは、このジャックに接続する必要があります。

DisplayPort

DisplayPortは新世代インターフェイステクノロジの1つで、高品質なデジタル映像とオーディオを提供し、双方向オーディオ伝送をサポートします。 DisplayPortは、DPCPとHDCPの両方のコンテンツ保護メカニズムをサポートできます。 DisplayPortに対応するオーディオ/ビデオデバイスをこのポートに接続します。 DisplayPort技術は2560x1600の最大解像度をサポート

しますが、サポートされる実際の解像度は使用されるモニタによって異なります。

eSATA 6Gb/s

コネクタ

このコネクタは、SATA 6Gb/s 仕様をサポートします。このポートを使用して外部SATAデバ

イスまたはSATAポートマルチプライヤを接続します。 Marvell 88SE9172チップはRAID機能をサポートします。 RAIDアレイの構成の説明については、第5章「SATAハードドライブを構成する」を参照してください。

RJ-45 LAN

ポート

Gigabit イーサネット LAN ポートは、最大 1 Gbps のデータ転送速度のインターネット接続を提供します。以下は、LAN ポート LED の状態を説明しています。

DisplayPortデバイスをインストールした後、サウンド再生用のデフォルトデバイスが DisplayPortデバイスになっていることを確認してください。 (項目名は、オペレーティ

ングシステムによって異なります。たとえば、Windows 7の場合、スタート>コントロー

ルパネル>ハードウェアとサウンド>サウンド>再生を順にポイントして、デフォルトの再生デバイスとしてDisplayPortデバイスを設定します。設定ダイアログボックスの前のページのHDMI設定情報を参照してください。)

オンボードグラフィックスに対してデュアルディスプレイ

構成:

このマザーボードには、4つのビデオ出力ポートが装備されています: D-Sub、DVI-D、HDMI、と DisplayPort。デュアルモニタ設定はオペレーティングシステム環境でのみサポートされ、 BIOSセットアップまたはPOSTプロセスの間はサポートされません。

アクティビティ LED：

接続/速度 LED：

アクティビティ

LED

接続/ 速度 LED

LAN ポート

状態説明オレンジ 1 Gbps のデータ転

送速度

緑 100 Mbps のデータ転

送速度

オフ 10 Mbps のデータ転

送速度

状態説明点滅データの

送受信中です

オフ

データを送受信していません

- 22 -ハードウェアの取り付け

1-8

オンボードボタン、スイッチ、および

LED

クイックボタン

このマザーボードには、電源ボタン、クリアリング CMOS ボタン、リセットボタンの3つのクイックボタンが付いています。電源ボタンとリセットボタンでは、ハードウェアコンポーネントを変

更したりハードウェアテストを実行するとき、ケースを開いた環境下でコンピュータのオン/オフまたはリセットを素早く行うことができます。このボタンを使用して、CMOS 値 (例: 日付情報やBIOS構成) をクリアします。また、必要な場合はCMOS値を工場出荷時設定にリセットします。

PW_SW:

電源ボタン

RST_SW:

リセットボタン

CMOS_SW:

クリアC

MOSボタン

CMOS値を消去する前に、必ずコンピュータの電源をオフにし、コンセントから電

•

源コードを抜いてください。システムが再起動したら、BIOSセットアップに移動して工場出荷時の設定をロー

•

ドするか（Load Optimized Defaultsを選択）、BIOS設定を手動で設定します（BIOS

Setup設定については、第2章「BIOSセットアップ」を参照）。

BIOS

スイッチと

BIOS LED

インジケータ

BIOSスイッチ(SW4)により、異なるBIOSを容易に選択して起動またはオーバークロックを行い、オーバークロックの間BIOS障害を削減することができます。 LEDインジケータ (MBIOS_LED/

BBIOS_LED) は、アクティブなBIOSを示します。

3: バックアップBIOS（バックアップBIOSから起動）

1: メインB

IOS（メインBIOSから起動）

BIOSスイッチ:

MBIOS_LED（メインB

IOSがアクティブです）

BBIOS_LED（バックアップ

BIOSがアクティブです）

BIOS LEDインジケータ:

SW4

- 23 - ハードウェアの取り付け

ピン番号定義

1 +12V

2 GND

電圧測定

ポイント

マルチメーターを使用すると VCORE、CPU VTT、VSA、CPU PLL、DDR VTT、VDIMM、と PCHIOを含め、コンポーネント電圧を測定できます。コンポーネントの電圧を測定するには次の方法を用いることができます。

ステップ

マルチメーターの赤いリード線を、電圧測定ポイントのピン（+12V）に、黒いリード線をピン2（アース）に接続します。

F_AUDIO(H)

DB_PORT

F_PANEL(NH) F_PANEL

(H61M-D2)

ACPI_CPT (GA-IVB)

BIOS_PH (GA-IVB)

SMB_CPT (GA-IVB)

CLR_CMOS CI DIS_ME GP15_CPT (GA-IVB)

XDP_CPU XDP_PCH (GA-IVB)

Voltage measurement module(X58A-OC)

PCIe power connector (SATA)(X58A-OC)

DIP

1 2 3

DIP

1 2 3

DIP

1 2 3

DIP

123

BIOS Switcher (X58A-OC)

PWM Switch (X58A-OC)

M_SATA

PWM Switch (SW1)(X79-UD7)

DIP

1 2 3 4 5

BIOS Switcher (SW4)

VCORE

Pin 1

F_AUDIO(H)

DB_PORT

F_PANEL(NH) F_PANEL

(H61M-D2)

ACPI_CPT (GA-IVB)

BIOS_PH (GA-IVB)

SMB_CPT (GA-IVB)

CLR_CMOS CI DIS_ME GP15_CPT (GA-IVB)

XDP_CPU XDP_PCH (GA-IVB)

Voltage measurement module(X58A-OC)

PCIe power connector (SATA)(X58A-OC)

DIP

1 2 3

DIP

1 2 3

DIP

1 2 3

DIP

123

BIOS Switcher (X58A-OC)

PWM Switch (X58A-OC)

M_SATA

PWM Switch (SW1)(X79-UD7)

DIP

1 2 3 4 5

BIOS Switcher (SW4)

CPUVTT

Pin 1

F_AUDIO(H)

DB_PORT

F_PANEL(NH) F_PANEL

(H61M-D2)

ACPI_CPT (GA-IVB)

BIOS_PH (GA-IVB)

SMB_CPT (GA-IVB)

CLR_CMOS CI DIS_ME GP15_CPT (GA-IVB)

XDP_CPU XDP_PCH (GA-IVB)

Voltage measurement module(X58A-OC)

PCIe power connector (SATA)(X58A-OC)

DIP

1 2 3

DIP

1 2 3

DIP

1 2 3

DIP

123

BIOS Switcher (X58A-OC)

PWM Switch (X58A-OC)

M_SATA

PWM Switch (SW1)(X79-UD7)

DIP

1 2 3 4 5

BIOS Switcher (SW4)

VSA

Pin 1

F_AUDIO(H)

DB_PORT

F_PANEL(NH) F_PANEL

(H61M-D2)

ACPI_CPT (GA-IVB)

BIOS_PH (GA-IVB)

SMB_CPT (GA-IVB)

CLR_CMOS CI DIS_ME GP15_CPT (GA-IVB)

XDP_CPU XDP_PCH (GA-IVB)

Voltage measurement module(X58A-OC)

PCIe power connector (SATA)(X58A-OC)

DIP

1 2 3

DIP

1 2 3

DIP

1 2 3

DIP

123

BIOS Switcher (X58A-OC)

PWM Switch (X58A-OC)

M_SATA

PWM Switch (SW1)(X79-UD7)

DIP

1 2 3 4 5

BIOS Switcher (SW4)

CPUPLL

Pin 1

F_AUDIO(H)

DB_PORT

F_PANEL(NH) F_PANEL

(H61M-D2)

ACPI_CPT (GA-IVB)

BIOS_PH (GA-IVB)

SMB_CPT (GA-IVB)

CLR_CMOS CI DIS_ME GP15_CPT (GA-IVB)

XDP_CPU XDP_PCH (GA-IVB)

Voltage measurement module(X58A-OC)

PCIe power connector (SATA)(X58A-OC)

DIP

1 2 3

DIP

1 2 3

DIP

1 2 3

DIP

123

BIOS Switcher (X58A-OC)

PWM Switch (X58A-OC)

M_SATA

PWM Switch (SW1)(X79-UD7)

DIP

1 2 3 4 5

BIOS Switcher (SW4)

DDRVTT

Pin 1

F_AUDIO(H)

DB_PORT

F_PANEL(NH) F_PANEL

(H61M-D2)

ACPI_CPT (GA-IVB)

BIOS_PH (GA-IVB)

SMB_CPT (GA-IVB)

CLR_CMOS CI DIS_ME GP15_CPT (GA-IVB)

XDP_CPU XDP_PCH (GA-IVB)

Voltage measurement module(X58A-OC)

PCIe power connector (SATA)(X58A-OC)

DIP

1 2 3

DIP

1 2 3

DIP

1 2 3

DIP

123

BIOS Switcher (X58A-OC)

PWM Switch (X58A-OC)

M_SATA

PWM Switch (SW1)(X79-UD7)

DIP

1 2 3 4 5

BIOS Switcher (SW4)

VDIMM

Pin 1

F_AUDIO(H)

DB_PORT

F_PANEL(NH) F_PANEL

(H61M-D2)

ACPI_CPT (GA-IVB)

BIOS_PH (GA-IVB)

SMB_CPT (GA-IVB)

CLR_CMOS CI DIS_ME GP15_CPT (GA-IVB)

XDP_CPU XDP_PCH (GA-IVB)

Voltage measurement module(X58A-OC)

PCIe power connector (SATA)(X58A-OC)

DIP

1 2 3

DIP

1 2 3

DIP

1 2 3

DIP

123

BIOS Switcher (X58A-OC)

PWM Switch (X58A-OC)

M_SATA

PWM Switch (SW1)(X79-UD7)

DIP

1 2 3 4 5

BIOS Switcher (SW4)

PCHIO

Pin 1

- 24 -ハードウェアの取り付け

1-9 内部

コネクタ

外部デバイスを接続する前に、以下のガイドラインをお読みください:

•

まず、デバイスが接続するコネクタに準拠していることを確認します。

•

デバイスを取り付ける前に、デバイスとコンピュータのパワーがオフになっているこ

とを確認します。デバイスが損傷しないように、コンセントから電源コードを抜きま

す。

•

デバイスをインストールした後、コンピュータのパワーをオンにする前に、デバイ

スのケーブルがマザーボードのコネクタにしっかり接続されていることを確認しま

す。

1) ATX_12V_2X4

2) AT

3) AT

X4P1

4) CPU_FA

5) SYS_FA

N1/2/3/4

6) SATA

3 0/1

7) SATA

2 2/3/4/5

8) mSATA

9) BAT

10) F_PA

NEL

) F_AUDIO

12) SPDIF_O

13) F_USB1/F_USB2/F_USB3

14) F_USB30

15) TPM

16) CLR_CMOS

1312

- 25 - ハードウェアの取り付け

1/2) ATX_12V_2X4/ATX (2x4 12V 電源

コネクタと

2x12

メインの電源コネクタ

)

電源コネクタを使用すると、電源装置はマザーボードのすべてのコンポーネントに安定した電力を供給することができます。電源コネクタを接続する前に、まず電源装置のパワーがオフになっていること、すべてのデバイスが正しく取り付けられていることを確認してください。電源コネクタは、正しい向きでしか取り付けができないように設計されております。電源装置のケーブルを正しい方向で電源コネクタに接続します。12V 電源コネクタは、主に CPU に電力を供給します。12V 電源コネクタが接続されていない場合、コンピュータは起動しません。

拡張要件を満たすために、高い消費電力に耐えられる電源装置をご使用になるこ

とをお勧めします（500W以上）。必要な電力を供給できない電源装置をご使用に

なると、システムが不安定になったり起動できない場合があります。

131

2412

ATX_12V_2X4

X_12V_2X4:

ピン番号定義

GND (2x4ピン1

2Vのみ)

2 GND

(2x4ピン1

2Vのみ)

3 GND

4 GND

5 +12V

(2x4ピン12Vのみ)

6 +12V

(2x4ピン12Vのみ)

7 +12V

8 +12V

ATX:

ピン番号定義ピン番号定義

1 3.3V 13 3.3V

2 3.3V 14 -12V

3 GND 15 GND

4 +5V 16 PS_ON (

スロットオン/

オ

) 5 GND 17 GND

6 +5V 18 GND

7 GND 19 GND

電源良好

20 -5V

9 5VSB

(スタンバイ

+5V)

21 +5V

10 +12V 22 +5V

11 +12V (

2x12 ピン AT

専用

)

23 +5V (

2x12 ピン ATX 専

用

)

12 3.3V (

2x12 ピン AT

専用

)

24 GND (

2x12 ピン ATX 専

用

)

- 26 -ハードウェアの取り付け

4/5) CPU_FAN/SYS_FAN1/SYS_FAN2/SYS_FAN3/SYS_FAN4 (

ファンヘッダ

)

このマザーボードのファンヘッダはすべて4ピンです。ほとんどのファンヘッダは、誤挿入防止設計が施されています。ファンケーブルを接続するとき、正しい方向に接続してください (黒いコネクタワイヤはアース線です)。速度コントロール機能を有効にするには、ファン速度コントロール設計のファンを使用する必要があります。最適の放熱を実現するために、シャーシ内部にシステムファンを取り付けることをお勧めします。

•

CPUとシステムを過熱から保護するために、ファンケーブルをファンヘッダに接続

していることを確

認してください。過熱はCPUブリッジが損傷したり、システムが

ハングアップする原因となります。

•

これらのファンヘッダは設定ジャンパブロックではありません。ヘッダにジャンパ

キャップをかぶせないでください。

CPU_FAN:

SYS_FAN1/2/3:

SYS_FA

N4:

ピン番号定義

1 GND 2 +12V 3 検知 4 速度制御

ピン番号定義

1 GND 2 +12V / 速度制御 3 検知 4 確保

ピン番号定義

1 GND 2 +12V 3 検知 4 確保

CPU_FAN

SYS_FA

N1/SYS_FAN2

SYS_FAN3/SYS_FAN4

DEBUG PORT

3) ATX4P1 (PCIe電源

コネクタ

)

電源コネクタは、オンボードPCI Express x16スロットに補助電源を提供します。 2つ以上の

グラフィックカードが取り付けられているとき、電源装置からATX4PコネクタにSATA電源ケーブルを接続してシステムの安定性を確認するようにお勧めします。

ピン番号定義

1 NC

2 NC

3 NC

4 GND

5 GND

6 GND

7 VCC

8 VCC

9 VCC

10 GND

11 GND

12 GND

13 +12V

14 +12V

15 +12V

CLR_CMOSCIDIS_ME

GP15_CPT

(GA-IVB)

XDP_CPU

XDP_PCH

(GA-IVB)

BIOS Switcher (SW4)

- 27 - ハードウェアの取り付け

6) SATA3 0/1 (SATA 6Gb/s

•

RAID 0 ま

たは RAID 1 設定は、少なくとも 2 台のハードドライブを必要とします。

•

RAID 5 設定は、少なくとも 3 台のハードドライブを必要とします。(ハードドライブ

の総数は偶数に設定する必要がありません)。

•

RAID 10構成には、ハードドライブが4台必要となります。

ピン番号定義

1 GND

2 TXP

3 TXN

4 GND

5 RXN

6 RXP

7 GND

ピン番号定義

1 GND

2 TXP

3 TXN

4 GND

5 RXN

6 RXP

7 GND

7) SATA2 2/3/4/5 (SATA 3Gb/s

コネクタ

、Intel Z77

チップセット

制御)

SATA コネクタはSATA 3Gb/s 標準に準拠し、SATA 1.5Gb/s 標準との互換性を有しています。それぞれの SATA コネクタは、単一の SATA デバイスをサポートします。

Intel Z77

チップセットは、RAID 0、RAID 1、RAID 5、および RAID 10 をサポートします。 RAIDアレイの構成の説明については、第5章「SATAハードドライブを構成する」を参照してください。

(注) RAIDセットをSATA 6Gb/sとSATA 3Gb/sチャンネルにまたがって構築すると、RAIDセットのシ

ステムパフォーマンスは接続

されているデバイスによって変わることがあります。

G.QBOFM

7 1

G.QBOFM

1 0

SATA3

TA2

5 3 4 2

コネクタ

、Intel Z77

チップセット

制御)

SATA コネクタはSATA 6Gb/s 標準に準拠し、SATA 3Gb/s および SATA 1.5Gb/s 標準との互換性を有しています。それぞれの SATA コネクタは、単一の SATA デバイスをサポートします。

「SATA3 0」と「SATA3 1」コネクタはRAID 0、および RAID 1をサポートします。 RAID 5とRAID 10

は、「SATA2 2/3/4/5」および mSATA コネクタの2つのコネクタに実装できます

(注)

。 RAIDア

レイの構成の説明については、第5章「SATAハードドライブを構成する」を参照してくださ

い。

- 28 -ハードウェアの取り付け

8) mSATA (Intel Z77

ップセットが制御する

、SSD

コネクター

)

mSATAコネクターは、SATA 3Gb/s規格に対応しており、単一のSSDを接続することができま

す。 mSATAコネクターにSSDを取り付けた場合、SATA2_5コネクターは使用不能になります。

9) BAT (

バッテリ

)

バッテリは、コンピュータがオフになっているとき CMOS の値 (BIOS 設定、日付、および時刻情報など) を維持するために、電力を提供します。バッテリの電圧が低レベルまで下がったら、バッテリを交換してください。そうしないと、CMOS 値が正確に表示されなかったり、失われる可能性があります。

バッテリを取り外すと、CMOS 値を消去できます:

1. コンピュータの

パワーをオフにし、電源コードを抜きます。

2. バッテリホルダからバッテリをそっと取り外し、1 分待ちます。 (また

は、ドライバーのような金属物体を使用してバッテリホ

ルダ

の正および負の端子に触れ、5 秒間ショートさせます。)

3. バッテリを交

換します。

4. 電

源コードを差し込み、コンピュータを再起動します。

•

バッテリを交

換する前に、常にコンピュータのパワーをオフにしてから電源コー

ドを抜いてください。

•

バッテリを同等のバッテリと交換します。バッテリを正しくないモデルと交換する

と、爆発する恐れがあります。

•

バッテリを自分自身で交換できない場合、またはバッテリのモデルがはっきり分

からない場合、購入店または最寄りの代理店にお問い合わせください。

•

バッテリを取り付けるとき、バッテリのプラス側 (+) とマイナス側 (-) の方向に注意

してください (プラス側を上に向ける必要があります)。

•

使用済みのバッテリは、地域の環境規制に従って処理してください。

SMB_CPT

(GA-IVB)

CLR_CMOSCIDIS_ME

GP15_CPT

(GA-IVB)

XDP_CPU

XDP_PCH

(GA-IVB)

mSATA

- 29 - ハードウェアの取り付け

10) F_PANEL (前面

パネルヘッダ

)

電源スイッチを接続し、以下のピン割り当てに従ってシャーシのスイッチ、スピーカー、シャーシ侵入スイッチ/センサーおよびシステムステータスインジケータをこのヘッダにリセットします。ケーブルを接続する前に、正と負のピンに注意してください。

•

PW (パワースイッチ、赤

シャーシ前面パネルのパワースイッチに接続します。パワースイッチを使用してシステムのパワーをオフにする方法を設定できます (詳細については、第 2 章、「BIOSセットアップ、」「電力管理、」を参照してください)。

•

SPEAK (スピーカー、オレンジ):

シャーシ前面パネルのスピーカーに接続します。システムは、ビープコードを鳴らすことでシステムの起動ステータスを報告します。システム起動時に問題が検出されない場合、短いビープ音が 1 度鳴ります。

•

HD (ハードドライブアクティビティ LED、青):

シャーシ前面パネルのハードドライブアクティビティ LED に接続します。ハードドライブがデータの読み書きを行っているとき、LED はオンになります。

•

RES (リセットスイッチ、緑):

シャーシ前面パネルのリセットスイッチに接続します。コンピュータがフリーズし通常の再起動を実行できない場合、リセットスイッチを押してコンピュータを再起動します。

•

CI (シャーシ侵入ヘッダ、グレイ):

シャーシカバーが取り外されている場合、シャーシの検出可能なシャーシ侵入スイッチ /センサーに接続します。この機能は、シャーシ侵入スイッチ/センサーを搭載したシャーシを必要とします。

•

MSG/PWR (メッセージ/

電源/スリープLED、黄/紫):

シャーシ前

面パネルの電源ステータスインジケータに接続しま

す。システムが

作動しているとき、LED は点滅を続けます。システ

ムが

S3/S4 スリープ状態に入っているとき、またはパワーがオフ

になっているとき

(S5)、LED はオフになります。

前面パネルのデザインは、シャーシによって異なります。前面パネルモジュールは、パワースイッチ、リセットスイッチ、電源 LED、ハードドライブアクティビティ LED、スピーカーなどで構成されています。シャーシ前面パネルモジュールをこのヘッダに接続しているとき、ワイヤ割り当てとピン割り当てが正しく一致していることを確認

してください。

システムステータス

LED

S0 オン S3/S4/S5 オフ

パワー LED

メッセージ/電源/

スリープLED

スピーカー

パワースイッチ

ハードドライブア

クティビティ LED

リセットスイッチ

シャーシ侵

入

ヘッダ

CI-

CI+

PWR-

PWR+

MSG-

PW-

SPEAK+

SPEAK-

MSG+

PW+

HD-

RES+

HD+

RES-

- 30 -ハードウェアの取り付け

11) F_AUDIO (前面

パネルオーディオヘッダ

)

前面パネルのオーディオヘッダは、Intel ハイデフィニションオーディオ (HD) と ACʼ97 オーディオをサポートします。シャーシ前面パネルのオーディオモジュールをこのヘッダに接続することができます。モジュールコネクタのワイヤ割り当てが、マザーボードヘッダのピン割り当てに一致していることを確認してください。モジュールコネクタとマザーボードヘッダ間の接続が間違っていると、デバイスは作動せず損傷することすらあります。

HD 前面パネルオーディオの

場合：

ACʼ97 前面パネルオーディオの場合：

•

前面パネルのオーディオヘッダは、デフォルトで HD オーディオをサポートしていま

す。シャーシに A

Cʼ97 前面パネルのオーディオモジュールが搭載されている場合、オーディオソフトウェアを介して ACʼ97 機能をアクティブにする方法については、第 5 章「2/4/5.1/7.1-チャンネルオーディオの設定」の使用説明を参照してください。

•

オーディオ信号は、前面と背面パネルのオーディオ接続の両方に同時に存在しま

す。背面パネルのオーディオ (HD 前面パネルオーディオモジュールを使用しているときにのみサポート) を消音にする場合、第 5 章の「2/4/5.1/7.1チャンネルオーディオを設定する」を参照してください。

•

シャーシの中には、前面パネルのオーディオモジュールを組み込んで、単一プラグ

の代わりに各ワイヤのコネクタを分離しているものもあります。ワイヤ割り当てが異なっている前面パネルのオーディオモジュールの接続方法の詳細については、シャーシメーカーにお問い合わせください。

12) SPDIF_O (S/PDIF

アウトヘッダ

)

このヘッダはデジタルS/PDIFアウトをサポートし、デジタルオーディオ出力用に、マザーボードからグラフィックスカードやサウンドカードのような特定の拡張カードにS/PDIFデジタルオーディオケーブル（拡張カードに付属）を接続します。例えば、グラフィックスカードの中には、HDMIディスプレイをグラフィックスカードに接続しながら同時にHDMIディスプレイからデジタルオーディオを出力したい場合、デジタルオーディオ出力用に、マザーボードからグラフィックスカードまでS/PDIFデジタルオーディオケーブルを使用するように要求するものもあります。S/PDIFデジタルオーディオケーブルの接続の詳細については、拡張カードのマニュアルをよくお読みください。

ピン番号定義

1 SPDIFO

2 GND

ピン番号定義

1 MIC2_L

2 GND

3 MIC2_R

4 -ACZ_DET

5 LINE2_R

6 GND

7 FA

UDIO_JD

8 ピンなし

9 LINE2_L

10 GND

ピン番号定義

1 MIC

2 GND 3 MICパワー

4 NC

ラインアウト（右）

6 NC

7 NC 8 ピンなし

ラインアウト（左）

10 NC

F_PANEL(NH) F_PANEL

(H61M-D2)

PWM Switch (SW1)(X79-UD7)

DIP

1 2 3 4 5

9 1

10 2

- 31 - ハードウェアの取り付け

13) F_USB1/F_USB2/F_USB3 (USB 2.0/1.1

ヘッダ

)

ヘッダは USB 2.0/1.1 仕様に準拠しています。各 USB ヘッダは、オプションの USB ブラケットを介して 2 つの USB ポートを提供できます。オプションの USB ブラケットを購入する場合は、販売代理店にお問い合わせください。

ピン番号定義

1 電源 (5V) 2 電源 (5V)

3 USB DX-

4 USB DY-

5 USB DX+

6 USB DY+

7 GND

8 GND 9 ピンなし

10 NC

IEEE 1394 ブラケット (2x5 ピン) ケーブルを USB 2.0/1.1ヘッダに差し込まないでくだ

•

さい。 USBブラケットを取り付ける前に、USBブラケットが損傷しないように、コンピュー

•

タの電源をオフにしてからコンセントから電源コードを抜いてください。

14) F_USB30 (USB 3.0/2.0

ヘッダ

)

ヘッダはUSB 3.0/2.0仕様に準拠し、2つのUSBポートが装備されています。USB 3.0/2.0対応 2 ポートを装備するオプションの3.5"フロントパネルのご購入については、最寄りの販売店にお問い合わせください。

ピン番号定義ピン番号定義

1 VBUS 11 D2+

2 SSRX1- 12 D2-

3 SSRX1+ 13 GND

4 GND 14 SSTX2+

5 SSTX1- 15 SSTX2-

6 SSTX1+ 16 GND

7 GND 17 SSRX2+

8 D1- 18 SSRX2-

9 D1+ 19 VBUS

10 NC 20 ピンなし

G.QBOFM

F_AUDIO(H)

DB_PORT

F_PANEL(NH) F_PANEL

(H61M-D2)

BIOS Switcher (X58A-OC)

M_SATA

10 11

201

- 32 -ハードウェアの取り付け

16) CLR_CMOS (CMOS

クリアジャンパ

)

このジャンパを使用して、CMOS値をクリアしたり（日付情報とBIOS設定）、CMOS値を出荷

時設定にリセットします。 CMOS値を消去するには、ドライバーのような金属製物体を使用して2つのピンに数秒間触れます。

開く: Normal

ショート：

CMOS値の消去

•

MOS値を消去する前に、常にコンピュータのパワーをオフにし、コンセントから

電源コードを抜いてください。

•

システムが再起動した後、BIOS セットアップに移動して工場出荷時の設定を

ロードするか (Load Optimized Defaults 選択) BIOS 設定を手動で設定します (BIOS 設定については、第 2 章「BIOS セットアップ」を参照してください)。

ピン番号定義ピン番号定義

1 LCLK 11 LAD0

2 GND 12 GND

3 LFRAME 13 NC

ピンなし

14 ID

5 LRESET 15 SB3V

6 NC 16 SERIRQ

7 LAD3 17 GND

8 LAD2 18 NC

9 VCC3 19 NC

10 LAD1 20 SUSCLK

15) TPM (TPM

モジュール用ヘッダー

)

TPM (TPMモジュール) をこのヘッダーに接続できます。

F_AUDIO(H)

DB_PORT

F_PANEL(NH) F_PANEL

(H61M-D2)

ACPI_CPT (GA-IVB)

Voltage measurement module(X58A-OC)

DIP

1 2 3

BIOS Switcher (X58A-OC)

PWM Switch (X58A-OC)

M_SATA

- 33 - BIOSセットアップ

BIOS (Basic Input and Output System) は、マザーボード上の CMOS にあるシステムのハードウエア

のパラメータを記録します。主な機能には、システム起動、システムパラメータの保存、およびオペレーティングシステムの読み込みなどを行うパワーオンセルフテスト (POST) の実行などがあります。BIOS には、ユーザーが基本システム構成設定の変更または特定のシステム機能の有効化を可能にする BIOS セットアッププログラムが含まれています。

電源をオフにすると、CMOS の設定値を維持するためマザーボードのバッテリが CMOS に必要な電力を供給します。

BIOS セットアッププログラムにアクセスするには、電源オン時の POST 中に <Delete> キーを押します。

BIOS をアップグレードするには、GIGABYTE Q-Flash または @BIOS ユーティリティのいずれかを使用します。

Q-Flash により、ユーザーはオペレーティングシステムに入ることなく BIOS のアップグレー • ドまたはバックアップを素早く簡単に行えます。

@BIOS は、インターネットから BIOS の最新バージョンを検索しダウンロードするとともに • BIOS を更新する Windows ベースのユーティリティです。

Q-Flash および @BIOS ユーティリティの使用に関する使用説明については、第 4 章、「BIOS 更新

ユーティリティ」を参照してください。

第 2 章 BIOS

セットアップ

BIOS フラッシュは潜在的に危険を伴うため、BIOS の現在のバージョンを使用して • いるときに問題が発生していない場合、BIOS をフラッシュしないことをお勧めしま

す。 BIOS のフラッシュは注意して行ってください。 BIOS の不適切なフラッシュは、システムの誤動作の原因となります。システムの不安定またはその他の予期しない結果を防ぐために、初期設定を変更 • しないことをお勧めします (必要な場合を除く)。誤ったBIOS設定しますと、システ

ムは起動できません。そのようなことが発生した場合は、CMOS 値を既定値にリセットしてみてください。

(CMOS 値を消去する方法については、この章の「Load Optimized Defaults」セクションまたは第 1 章にあるバッテリまたは CMOS ジャンパ/ボタンの消去の概要を参照してください。)

BIOSセットアップ - 34 -

2-1 起動画面

コンピュータが起動するとき、次の起動ロゴ画面が表示されます。

機能

キー

：

<DEL>: BIOS SETUP\Q-FLASH

<Delete>キーを押してBIOSセットアップに入り、BIOSセットアップでQ-Flashユーティリティに

アクセスします。

<F9>: SYSTEM INFORMATION

<F9> キーを押すとシステム情報が表示されます。

<F12>: BOOT MENU

起動メニューにより、BIOS セットアップに入ることなく第 1 起動デバイスを設定できます。

起動メニューで、上矢印キー <h> または下矢印キー を用いて第 1 起動デバイスを選択し、次に <Enter> キーを押して確定します。システムは、直ちにそのデバイスから起動します。

注: 起動メニューの設定は 1 回のみ有効です。システム再起動後も、デバイスの起動順序

は BIOS セットアップの設定がベースとなります。

<END>: Q-FLASH

<END> キーを押すと、先に BIOS セットアップに入る必要なく直接 Q-Flash Utility にアクセス

します。

機能キー

- 35 - BIOSセットアップ

2-2

メインメニュー

A. 3D BIOS 画面 (既定値)

GIGABYTE 専用に設計された 3D BIOS 画面では、マウスを使用してマザーボードの画像を移動したり、高速設定のためクリックして各エリアの機能メニューに入ることができます。例えば、マウスの矢印を CPU とメモリソケット上を通過させ、System Tuning メニューに入って CPU またはメモリの周波数、メモリのタイミング、および電圧設定を構成するなどです。詳細な設定項目については、画面最下部の機能メニューアイコンをクリックするかまたは <F1> を押して BIOS セットアッププログラムのメインメニューに切り替えます。 (マウスが接続されていない場合、3D BIOS 画面は BIOS セットアッププログラムのメインメニューに自動的に切り替わります。)

B. BIOS

セットアッププログラムのメインメニュー

BIOS セットアッププログラムのメインメニューで、矢印キーを押して項目間を移動し、<Enter> を押して確

定するかまたはサブメニューに入ります。または、お使いのマウスで希望する項目を選択する

ことができます。

(

サンプル

BIOS

バージョン

: F1b)

セットアップメニュー

機能キー

ヘルプ

Q-Flash に入る既定の言語を選択する

設定項目

現在の設定

3D BIOS 画面に切り替える

BIOSセットアップ - 36 -

BIOS

セットアップメニュー

M.I.T. 

このメニューを使用して、CPU、メモリなどのクロック、周波数、および電圧を設定します。

またはシステムや CPU の温度、電圧、およびファンの速度をチェックします。

System (

システム

) 

このメニューを使用して、BIOS が使用する既定の言語、システムの時間と日付を設定しま

す。また、このメニューは SATA ポートに接続されたデバイスの情報も表示します。

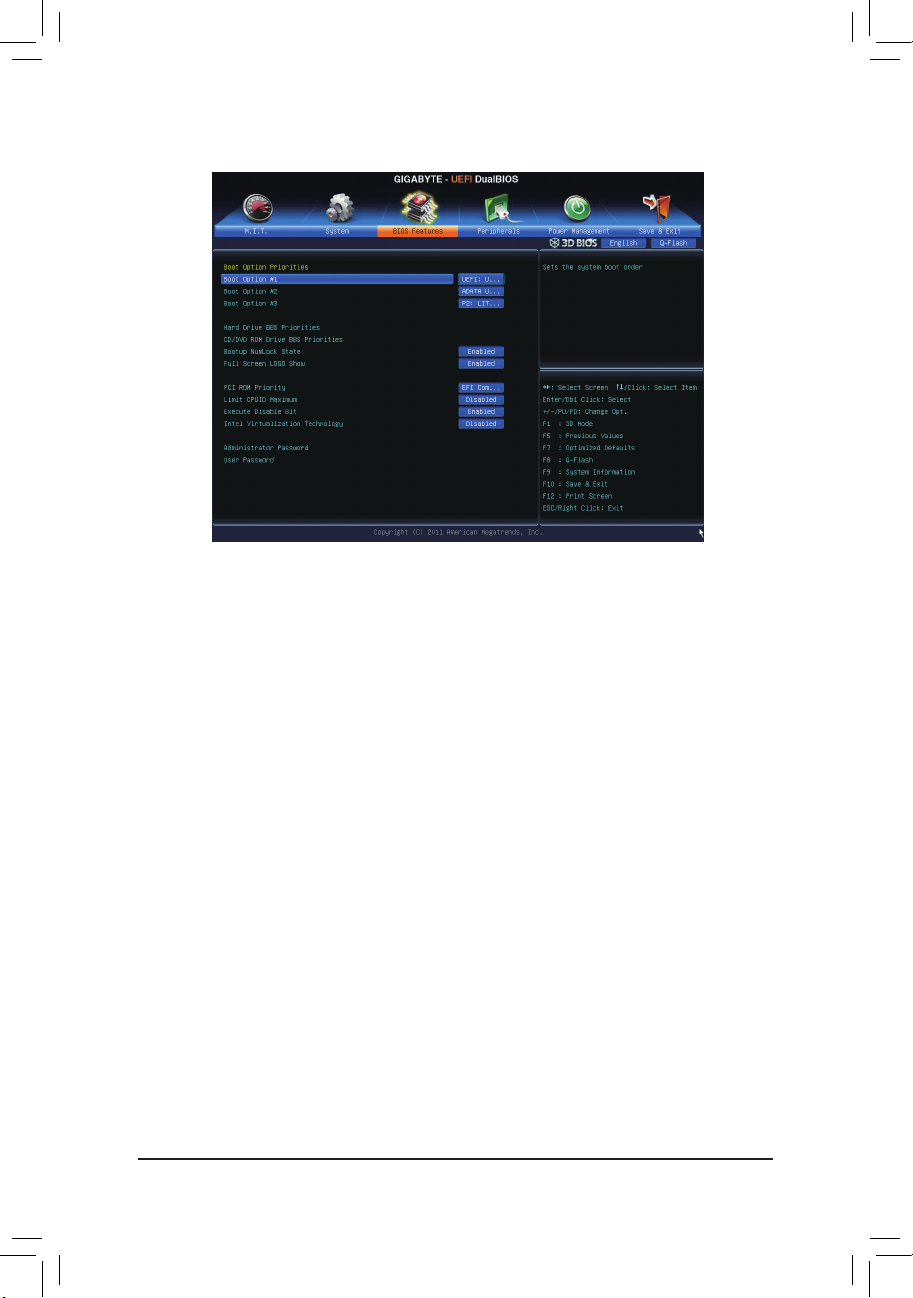

BIOS Features (BIOS の機能) 

このメニューを使用して、デバイスの起動順序、CPU で使用可能なアドバンスト機能、およ

びプライマリディスプレイアダプタを設定します。

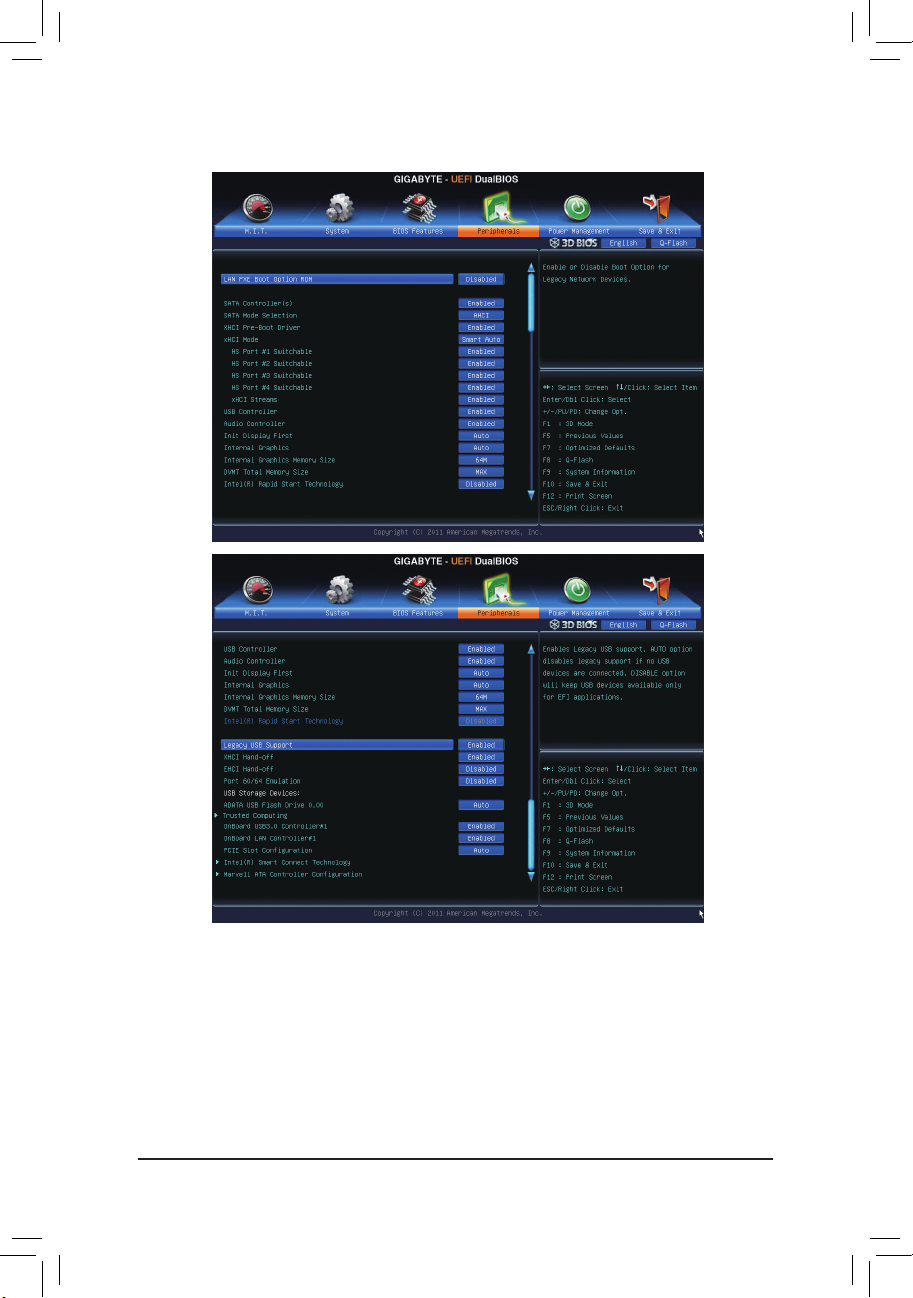

Peripherals (周辺機器) 

このメニューを使用して、SATA、USB、統合オーディオ、統合LANなどの周辺機器をすべて設

定します。

Power Management (電力管理) 

このメニューを使用して、すべての省電力機能を設定します。

Save & Exit (保存して終了) 

BIOS セットアッププログラムで行われたすべての変更を CMOS に保存して BIOS セットア

ップを終了します。性能が最適なシステム運用のため、現在の BIOS 設定をプロファイルまたは負荷が最適化された初期設定に保存できます。

BIOS

セットアッププログラムの機能キー

<f><g> 選択バーを移動させてセットアップメニューを選択します。 <h> 選択バーを移

動させてメニュー上の設定項目を選択します。

<Enter> コマンドを実

行するかまたはメニューに入ります。

<+>/<Page Up> 数値を上

昇させるかまたは変更を行います。

<->/<Page Down> 数値を下

降させるかまたは変更を行います。

<F1> 3D BIOS 画面に切り替えます <F5> 現在のメニュー用

に前の BIOS 設定を復元します。

<F7> 現在のメニュー用

に最適化された BIOS の初期設定を読み込みます。 <F8> Q-Flash Utility にアクセスします。 <F9> システム情

報を表示します。

<F10> すべての

変更を保存し、BIOS セットアッププログラムを終了します。

<F12> 現在の画面を画

像としてキャプチャし。USB ドライブに保存します。

<Esc> メインメニュー:

BIOS セットアッププログラムを終了します。

サブメニュー: 現在のサブメニューを終了します。

システムが

安定しないときは、 • Load Optimized Defaults アイテムを選択してシステム

をその既定値に設定します。

本章で説明された BIOS セットアップメニューは参考で、BIOSのバージョンにより • 異なります。

- 37 - BIOSセットアップ

2-3 M.I.T.

システムがオーバークロック/過電圧設定で安定して作動しているかどうかは、システム全体の設定によって異なります。オーバークロック/過電圧を間違って設定して動作させると CPU、チップセット、またはメモリが損傷し、これらのコンポーネントの耐久年数が短くなる原因となります。このページは上級ユーザー向けであり、システムの不安定や予期せぬ結果を招く場合があるため、既定値設定を変更しないことをお勧めします。 (誤った BIOS を設定しますと、システムは起動できません。そのような場合は、CMOS 値を消去して既定値にリセットしてみてください。)

本セクションで

は、BIOS バージョン、CPU ベースクロック、CPU 周波数、メモリ周波数、合計メモ

リサイズ、CPU 温度、Vcore、およびメモリ電圧に関する情報を記載します。

BIOSセットアップ - 38 -

M.I.T. Current Status (M.I.T 現在

のステータス

) `

このセクションには、CPU/メモリ周波数/パラメータに関する情報が載っています。

CPU/PCIe Base Clock &

CPUベースクロックとPCIeバス周波数を0.01 MHz刻みで手動で設定します。 (既定値: Auto)

重要: CPU 仕様に従って周波数を設定することを強くお勧めします。

Internal Graphics Clock &

オンボードグラフィックスクロックを設定できます。調整可能な範囲は 400 MHz〜3200 MHz の

間です。 (既定値

: Auto)

CPU Clock Ratio &

取り付けたCPUのクロック比を変更します。調整可能範囲は、取り付けるCPUによって異な

ります。

CPU Frequency &

現在作動しているCPU周波数を表示します。

Advanced Frequency Settings (詳細な周波数設定) `

- 39 - BIOSセットアップ

CPU Clock Ratio, CPU Frequency &

上の 2つの項目下の設定は Advanced Frequency Settings メニューの同じ項目下に同期し

ます。

Intel(R) Turbo Boost Technolog & y

(注)

Intel CPU Turbo Boost テクノロジーを有効にするかどうかを決定します。 Auto では、BIOS が

この設定を自動的に設定します。 (既定値: Auto)

Turbo Ratio (1

コアアクティブ

〜 4

コアアクティブ

& )

(注)

さまざまな数のアクティブなコアに対して、CPU Turbo比を設定できます。 Auto では、CPU仕

様に従って CPU Turbo 比を設定します。 (既定値: Auto)

Turbo Power Limit (Wa & tts)

CPU Turboモードの電力制限を設定できます。 CPUの消費電力がこれらの指定された電力

制限を超えると、CPUは電力を削減するためにコア周波数を自動的に低下します。 Auto では、CPU 仕様に従って電力制限を設定します。 (既定値: Auto)

Core Current L & imit (Amps)

CPU Turboモードの電流制限を設定できます。 CPUの電流がこれらの指定された電流制

限を超えると、CPUは電流を削減するためにコア周波数を自動的に低下します。 Auto では、CPU 仕様に従って電流制限を設定します。 (既定値: Auto)

CPU Core Enabled &

(注)

すべてのCPUコアを有効にするかどうかを決定できます。 Auto では、BIOS がこの設定を自

動的に設定します。 (既定値: Auto)

Hyper-Threading Technology &

(注)

この機能をサポートする Intel CPU 使用時にマルチスレッディングテクノロジーを有効に

するかどうかを決定できます。この機能は、マルチプロセッサモードをサポートするオペレーティングシステムでのみ動作します。 Auto では、BIOS がこの設定を自動的に設定します。 (既定値: Auto)

Advanced CPU Core Features (

アドバンスト

CPU コア機能) `

(注) この機能をサポートするCPUを取り付けている場合のみ、この項目が表示されます。Intel

CPUの固有機能の詳細については、IntelのWebサイトにアクセスしてください。

BIOSセットアップ - 40 -

CPU Enhanced Halt (C1E) &

(注 1)

システム一時停止状態時の省電力機能である、Intel CPU 拡張停止 (C1E) 機能の有効/無効

を切り替えます。有効になっているとき、CPUコア周波数と電圧はシステムの停止状態の間削減され、消費電力を抑えます。 Auto では、BIOS がこの設定を自動的に設定します。 (既定値: Auto)

C3/C6 State Support &

(注 1)

システムが停止状態になっているとき、CPU が C3/C6 Eモードに入るかどうかを決定しま

す。有効になっているとき、CPUコア周波数と電圧はシステムの停止状態の間削減され、消費電力を抑えます。 C3/C6 状態は、C1 より省電力状態がはるかに強化されています。

Auto では、BIOS がこの設定を自動的に設定します。 (既定値: Auto)

CPU Thermal Monitor &

（注 1）

CPU 過熱保護機能である Intel CPU 熱モニター機能の有効/無効を切り替えます。有効にな

っているとき、CPUが過熱すると、CPUコア周波数と電圧が下がります。 Auto では、BIOS がこの設定を自動的に設定します。 (既定値: Auto)

CPU EIST Function &

(注 1)

エンハンスト Intel SpeedStep テクノロジー (EIST) の有効/無効を切り替えます。 CPU負荷に

よっては、Intel EIST技術はCPU電圧とコア周波数をダイナミックかつ効率的に下げ、平均の消費電力と熱発生量を低下させます。 Auto では、BIOS がこの設定を自動的に設定します。 (既定値: Auto)

Extreme Memory Profile (X.M.P.) &

(注 2)

BIOSがXMPメモリモジュールのSPDデータを読み取り、可能であれば、メモリパフォーマン

ス強化します。

Disabled この機能を無効にします。 (既定値)  Proﬁle1 プロファイル 1 設定を使用します。  Proﬁle2 

(注 2)

プロファイル 2 設定を使用します。

System Memory Multiplier (SPD) &

システムメモリマルチプライヤの設定が可能になります。 Auto は、メモリの SPD データ

に従ってメモリマルチプライヤを設定します。 (既定値: Auto)

Memory Frequency (MHz) &

最初のメモリ周波数値は使用されるメモリの通常の動作周波数で、2番目は System

Memory Multiplier 設定に従って自動的に調整されるメモリ周波数です。

(注 1) この機能をサポートするCPUを取り付けている場合のみ、この項目が表示されます。

Intel CPU の固有機能の詳細につ

いては、Intel の Web サイトにアクセスしてください。

(注 2) この機能をサポートするCPUとメモリモジュールを取り付けているときのみ、この項目

が表示されます。

- 41 - BIOSセットアップ

Extreme Memo & ry Profile (X.M.P.)

(注)

, System Memory Multiplier (SPD), Memory

Frequency (Mhz)

上の3つの項目下の設定は Adanced Frequency Settings メニューの同じ項目下に同期します。

Performance Enhance &

システムは、異なる3つのパフォーマンスレベルで動作できるようになります。

Standard システムを基本のパフォーマンスレベルで動作させます。  Turbo システムを良好なパフォーマンスレベルで動作させます。 (既定値)  Extreme システムを最高のパフォーマンスレベルで動作させます。 

DRAM Timing Selectable & (SPD)

Quick と Expert では、Channel Interleaving、Rank Interleaving、および以下のメモリのタイミン

グ設定を構成できます。オプション: Auto（既定値）、Quick、Expert。

Profile DDR Voltage &

非 XMP メモリモジュールを使用しているとき、または Extreme Memory Profile (X.M.P.) が

Disabled に設

定されているとき、この項目は 1.50V として表示されます。 Extreme Memory

Profile (X.M.P.

) が Profile 1 または Profile 2 に設定されているとき、この項目はXMPメモリの

SPDデータに基

づく値を表示します。

Profile VTT Voltage &

ここに表示される値は、使用されるCPUによって異なります。

Channel Interleaving &

メモリチャンネルのインターリービングの有効/無効を切り替えます。 Enabled 化すると、シ

ステムはメモリのさまざまなチャンネ

ルに同時にアクセスしてメモリパフォーマンスと安

定性の向上を図ります。 Auto では、B

IOS がこの設定を自動的に設定します。 (既定値: Auto)

Rank Interleaving &

メモリランクのインターリービングの有効/無効を切り替えます。 Enabled にすると、システ

ムはメモリのさまざまなランクに同

時にアクセスしてメモリパフォーマンスと安定性の向

上を図ります。 Auto では、B

IOS がこの設定を自動的に設定します。 (既定値: Auto)

Advanced Memory Settings (

メモリの

詳細設定) `

(注) この機能をサポートするCPUとメモリモジュールを取り付けているときのみ、この項目が

表示されます。

BIOSセットアップ - 42 -

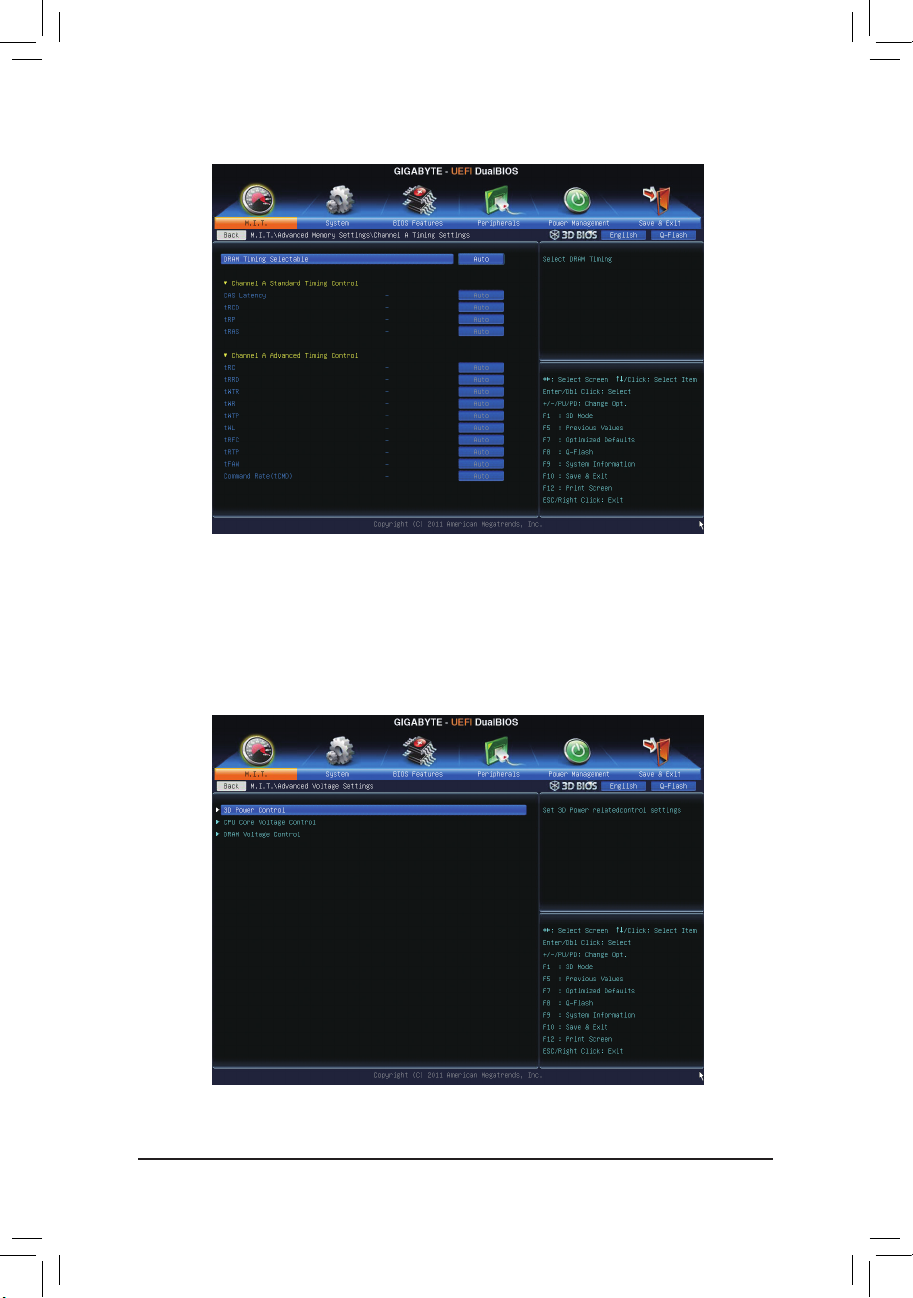

このサブメニューでは、メモリの各チャンネルのメモリタイミング設定を行います。タイミング設定の各画面は、DRAM Timing Selectable が Quick または Expert の場合のみ設定可能です。

注: メモリのタイミングを変更後、システムが不安定になったり起動できなくなることがあります。その場合、最適化された初期設定を読み込むかまたは CMOS 値を消去することでリセット

してみてください。

Channel A

/B Timing Settings (

チャンネル

A/B

のタイミング

設定) `

Advanced Voltage Settings (高度な電圧設定) `

- 43 - BIOSセットアップ

PWM Phase Control &

CPU の負荷によって PWM フェーズを自動的に変更できるようになります。省電力レベル (低い方から高い方へ): eXm Perf (極度のパフォーマンス)、High Perf (高パフォーマンス)、Perf (パフォーマンス)、Balanced (バランス)、Mid PWR (標準電力)、および Lite PWR (低電力)。 Autoでは、B

IOSがこの設定を自動的に設定します。 (既定値: Auto)

Vcore Voltage Response &

4つのプリセットレベルで Vcore 変更の応答時間を設定できます。

Auto BIOS にこの設定を自動的に設定させます。 (既定値)  Standard~Fast Vcore 変更に対する異なるレベルの応答時間を表すStandard (標 

準)、Fast (高速)、すから選択します。

3D Power Control (3D 電力制御) `

BIOSセットアップ - 44 -

Vcore Loadline Calibration (mΩ) &

Vcoreのロードラインキャリブレーションのレベルを設定できます。レベルは次のとおり

です (高い方から低い方へ)。 Extreme (エクストリーム)、Turbo (ターボ)、High (高)、Medium (中)、Low (低)、または Standard (標準)。より高いレベルを選択すると、高負荷状態でのBIOS の設定内容と Vcore がより一致します。 Auto は、BIOS にこの設定を自動的に設定させ、Intel の仕様に従って電圧を設定します。 (既定値)

GFX Voltage Loadline Calibration &

GFX電圧のロードラインキャリブレーションのレベルを設定できます。レベルは次のとお

りです (高い方から低い方へ)。 Extreme (エクストリーム)、Turbo (ターボ)、High (高)、Medium (中)、Low (低)、または Standard (標準)。より高いレベルを選択すると、高負荷状態でのBIOS の設定内容とGFX電圧がより一致します。 Auto は、BIOS にこの設定を自動的に設定させ、Intel の仕様に従って電圧を設定します。 (既定値: Auto)

DDR CH(A/B) Voltage Loadline Calibration &

GFX電圧のロードラインキャリブレーションのレベルを設定できます。レベルは次のとお

りです (高い方から低い方へ): Extreme (エクストリーム)、Turbo (ターボ)、High (高)、Medium (中)、Low (低)、Standard (標準)。より高いレベルを選択すると、高負荷状態でのBIOSの設定内容とGFX電圧がより一致します。 Autoは、BIOS にこの設定を自動的に設定させ、Intel の仕様に従って電圧を設定します。 (既定値: Auto)

CPU Vtt Loadline Calibration &

CPU Vtt電圧のロードラインキャリブレーションのレベルを設定できます。レベルは次のと

おりです (高い方から低い方へ): Extreme (エクストリーム)、Turbo (ターボ)、High (高)、 Medium (中)、Low (低)、Standard (標準)。より高いレベルを選択すると、高負荷状態でのBIOS の設定内容とCPU Vtt 電圧がより一致します。 Autoは、BIOS にこの設定を自動的に設定させ、Intel の仕様に従って電圧を設定します。 (既定値: Auto)

Vcore Protection &

過電圧保護のために、Vcore に電圧限度を設定できます。調整可能な範囲は 150.0mV ~

300.0mVの間です。 Autoでは、BIOS がこの設定を自動的に設定します。 (既定値: Auto)

CPU Vtt Protection &

過電圧保護のために、CPU Vtt 電圧に電圧限度を設定できます。調整可能な範囲は

150.0mV ~ 300.0mVの間です。 Autoでは、BIOSがこの設定を自動的に設定します。 (既定値: Auto)

DDR CH(A/B) Voltage Protection &

過電圧保護のために、チャンネル A とチャンネル B のメモリ電圧に電圧限度を設定でき

ます。調整可能な範囲は150.0mV ~ 300.0mVの間です。 Autoでは、BIOSがこの設定を自動的に設定します。 (既定値: Auto)

Vcore Current Protection &

Vcoreの過電流保護レベルを設定できます。

Auto BIOS にこの設定を自動的に設定させます。 (既定値)  Standard~Extreme Standard (標準)、Low (低)、Medium (中)、High (高)、Turbo (ターボ)、または 

Extreme (エクストリーム)を選択します。これらはVcoreの異なる過電流

保護レベルを表しています。

CPU Vtt Current Protection &

CPU の Vtt 電圧に対する過電流保護レベルを設定できるようになります。

Auto BIOSでこの設定を自動的に構成します。 (既定値)  Standard~Extreme Standard (標準)、Low (低)、Medium (中)、High (高)、Turbo (ターボ)、または 

Extreme (エクストリーム)を選択します。これらはCPU Vtt 電圧の異なる

過電流保護レベルを表しています。

- 45 - BIOSセットアップ

GFX Current Protection &

GFX 電圧の過電流保護レベルを設定できます。

Auto BIOS にこの設定を自動的に設定させます。 (既定値)  Standard~Extreme Standard (標準)、Low (低)、Medium (中)、High (高)、Turbo (ターボ)、または 

Extreme (エクストリーム)を選択します。これらはGFX電圧の異なる過

電流保護レベルを表しています。

DDR CH(A/B) Current Protection &

メモリ電圧に対する過電流保護レベルを設定できるようになります。に対する過電流保護

レベルを設定できるようになります。

Auto BIOSでこの設定を自動的に構成します。(既定値)  Standard~Extreme Standard (標準)、Low (低)、Medium (中)、High (高)、Turbo (ターボ)、または 

Extreme (エクストリーム) から選択します。これらは、メモリ電圧に対

する各レベルの過電流保護を表します。

Vcore PWM Thermal Protection &

Vcore 領域に PWM 熱保護のしきい値を設定できます。調整可能な範囲は130.0°C と 135.0°C

の間です。Auto では BIOS にこの設定を自動で設定させます。 (既定値: Auto)

DDR CH(A/B) PWM Thermal Protection &

チャンネル A とチャンネル B のメモリ領域に PWM 熱保護のしきい値を設定できます。オ

プション: 130.0°C と 135.0°C。 Auto では、BIOSがこの設定を自動的に設定します。 (既定値:

Auto)

CPU PWM Switch Rate &

現在作動しているCPU周波数を表示します。

GFX PWM Switch Rate &

現在作動しているCPU周波数を表示します。

CPU Vtt PWM Switch Rate &

現在作動しているCPU周波数を表示します。

DDR CH(A/B) PWM Switch Rate &

チャンネルAとチャンネルBメモリについて現在稼働中のPWM周波数を表示します。

CPU Core Voltage Control (CPU コア電圧制御) `

このセクションでは、CPU 電圧制御オプションについて記載します。

DRAM Voltage Control (DRAM 電圧制御) `

このセクションでは、メモリ電圧制御オプションについて記載します。

BIOSセットアップ - 46 -

Reset Case Open Status &

Disabled 以前のシャーシ侵入状態の記録を保持または消去します。 (既定値)  Enabled 以前のシャーシ侵入状態の記録を消去します。次回起動時、  Case Open フィー

ルドに「No」と表示されます。

Case Open &

マザーボードの CI header にアタッチされたシャーシ侵入検出デバイスの検出状態を表

示します。システムシャーシのカバーが外れている場合、このフィールドが「Yes」になります。そうでない場合は「No」になります。シャーシへの侵入状態の記録を消去したい場合は、Reset Case Open Status を Enabled にして、設定を CMOS に保存してからシステムを再

起動します。

PC Health Status (PC の健康状態) `

- 47 - BIOSセットアップ

CPU Vcore/Dram Voltage/+3.3V/+12V &

現在のシステム電圧を表示します。

CPU/PCH/System Temperature &

現在の CPU/チップセット/システム温度を表示します。

CPU/System FAN Speed &

現在の CPU/システムのファン速度を表示します。

CPU Warning Temperature &

CPU 温度警告のしきい値を設定します。 CPU の温度がしきい値を超えた場合、BIOS が警

告音を発します。オプション: Disabled (既定値)、60°C/140°F、70°C/158°F、80°C/176°F、90°C/194°F。

CPU/System Fan Fail Warning &

CPU ファンまたはシステムファンが接続されているか障害がある場合、システムは警告を

発します。これが発生した場合、ファンの状態またはファンの接続を確認してください。 (既定値: Disabled)

CPU Fan Control Mode &

Auto BIOSは取り付けられたCPUファンのタイプを自動的に検出し、最適のCPUファ 

ン制御モードを設定します。 (既定値)

Voltage 3 ピン CPU ファンに対して電圧モードを設定します。  PWM 4 ピン CPU ファンに対して PWM モードを設定します。 

注: Voltageモードは、3 ピン CPU ファンまたは 4 ピン CPU ファン用に設定可能です。た

だ、Intel PWM ファン仕様にしたがった設計になっていない 4 ピン CPU ファンについては、PWM モードを選択しても、ファン速度が効果的に減速しないことがあります。

CPU Fan Speed Control &

CPUファン速度コントロール機能を有効にして、ファン速度を調整するかどうかを決定し

ます。

Normal CPU温度に従って異なる速度でCPUファンを動作します。システム要件に基 

づいて、EasyTune でファン速度を調整します。 (既定値)

Silent CPU ファンを低速度で作動します。  Manual  Slope PWM 項目の下で、CPU ファンの速度をコントロールします。 Disabled CPU ファンを全速度で作動します。 

Slope PWM &

CPU ファン速度をコントロールします。CPU Fan Speed Control が Manual に設定されてい

る場合のみ、この項目を構成できます。オプション: 0.75 PWM value /oC ~ 2.50 PWM value /oC。

1st/2nd/3rd System Fan Speed Control (SYS_FAN1、SYS_FAN2 と SYS_FAN3

コネクタ

) &

SYS_FAN1、SYS_FAN2 と SYS_FAN3 コネクタに接続されたシステムファンに対するシステム

ファンの速度制御機能を有効にするかどうかを決定して、ファン速度を調整できます。

Normal システムは、システム温度に従って異なる速度でシステムファンを動作でき 

るようになります。システム要件に基づいて、EasyTuneでファン速度を調整します。 (既定値)

Silent システムファンを低速度で作動します。  Manual  Slope PWM 項目の下で、システムファン速度をコントロールします。 Disabled システムファンを全速度で作動します。 

Slope PWM &

システムファン速度をコントロールします。1st/2nd/3rd System Fan Speed Control が Manual

に設定されている場合のみ、この項目を構成できます。オプション: 0.75 PWM value /oC ~

2.50 PWM value /oC。

BIOSセットアップ - 48 -

このセクションでは、CPU、メモリ、マザーボードモデル、および BIOS バージョンの情報につい

て記載します。また、BIOS が使用する既定の言語を選択して手動でシステム時間を設定する

こともできます。

System Language &

BIOS が使用する既定の言語を選択します。

System Date &

システムの日付を設定します。 <Enter> で Month (月)、Date (日)、および Year (年) フィールド

を切り替え、<Page Up> キーと <Page Down> キーで希望する値を設定します。

System Time &

システムの時間を設定します。時間の形式は時、分、および秒です。例えば、1 p.m. は

13:0:0 です。<Enter> で Hour (時間)、Minute (分)、および Second (秒) フィールドを切り替え、 <Page Up> キーと <Page Down> キーで希望する値を設定します。

Access Level &

使用するパスワード保護のタイプによって現在のアクセスレベルを表示します。 (パスワ

ードが設定されていない場合、既定では Administrator として表示されます。) 管理者レベルでは、すべての BIOS 設定を変更することが可能です。ユーザーレベルでは、すべてではなく特定の BIOS 設定のみが変更できます。

ATA Port Information (ATA

ポート

情報) `

このセクションでは、

Intel Z77

チップセットで制御された各 SATA ポートに接続されたデバイスの情報について記載します。各SATAポートを有効/無効にするか、またはホットプラグ機能を有効/無効にすることができます。

2-4 System (

システム

)

- 49 - BIOSセットアップ

2-5 BIOS Features (BIOS の機能)

Boot Option Priorities &

使用可能なデバイスから全体の起動順序を指定します。例えば、ハードドライブを優先

度 1 (Boot Option #1) に設定し、DVD ROM ドライブを優先度 2 (Boot Option #2) に設定します。リストは、特定のタイプに対して最高の優先度が付いたデバイスのみを表示します。例えば、Hard Drive BBS Priorities サブメニューで優先度 1 と設定されたハードドライブのみがここに表示されます。

起動デバイスリストでは、GPT 形式をサポートするリムーバブルストレージデバイスの

前に「UEFI:」が付きます。 GPT パーティショニングをサポートするオペレーティングシステムから起動するには、前に「UEFI:」が付いたデバイスを選択します。

また、Windows 7 (64 ビット) など GPT パーティショニングをサポートするオペレーティング

システムをインストールする場合は、Windows 7 (64 ビット) インストールディスクを含み前に

「UEFI:」が付いた光ドライブを選択します。

Hard Drive/CD/DVD ROM Drive/Floppy Drive/Network Device BBS Priorities &

ハードドライブ、光ドライブ、フロッピーディスクドライブ、LAN 機能からの起動をサポー

トするデバイスなど特定のデバイスタイプの起動順序を指定します。このアイテムで <Enter> を押すと、接続された同タイプのデバイスを表すサブメニューに入ります。少なくともこのタイプのデバイスが 1 個インストールされている場合のみ、この項目が表示されます。

Bootup NumLock State &

POST 後にキーボードの数字キーパッドにある NumLock 機能の有効/無効を切り替えます。

(既定値: Enabled)

Full Screen LOGO Show &

システム起動時に、GIGABYTEロゴを表示するかどうかを決定します。 Disabled にすると、

システム起動時に GIGABYTE ロゴをスキップします。 (既定値: Enabled)

PCI ROM Priority &

どのオプション ROM を起動するかを決定します。選択肢は、Legacy ROM と EFI Compatible

ROM です。 (既定値: EFI Compatible ROM)

BIOSセットアップ - 50 -

(注) この機能をサポートする CPU を取り付けている場合のみ、この項目が表示されます。 Intel

CPU の固有機能の詳細については、Intel の Web サイトにアクセスしてください。

Limit CPUID Maximum &

(注)

CPUID 最大値を制限するかどうかを決定します。 Windows XP ではこのアイテムを Disabled

に設定し、Windows NT4.0 など従来のオペレーティングシステムでは Enabled に設定します。 (既定値: Disabled)

Execute Disable Bit &

(注)

Intel Execute Disable Bit (Intel 無効ビット実行) 機能の有効/無効を切り替えます。この機能

は、コンピュータの保護を拡張して、サポートするソフトウェアおよびシステムと協働する際にウィルスの放出および悪意のあるバッファのオーバーフロー攻撃を減少させることができます。 (既定値: Enabled)

I & ntel Virtualization Technology

(注)

Intel Virtualization テクノロジーの有効/無効を切り替えます。 Intel仮想化技術によって強化さ

れた仮想化では、プラットフォームが独立したパーティションで複数のオペレーティングシステムとアプリケーションを実行できます。仮想化では、1つのコンピュータシステムが複数の仮想化システムとして機能できます。 (既定値: Disabled)

Administrator Password &

管理者パスワードの設定が可能になります。このアイテムで <Enter> を押し、パスワードを

タイプし、続いて <Enter> を押します。パスワードを確認するよう求められます。再度パスワードをタイプして、<Enter> を押します。システム起動時およびBIOS セットアップに入るときは、管理者パスワード (またはユーザーパスワード) を入力する必要があります。ユーザーパスワードと異なり、管理者パスワードではすべての BIOS 設定を変更することが可能です。

User Password &

ユーザーパスワードの設定が可能になります。このアイテムで <Enter> を押し、パスワード

をタイプし、続いて <Enter> を押します。パスワードを確認するよう求められます。再度パスワードをタイプして、<Enter> を押します。システム起動時およびBIOS セットアップに入るときは、管理者パスワード (またはユーザーパスワード) を入力する必要があります。しかし、ユーザーパスワードでは、変更できるのはすべてではなく特定の BIOS 設定のみです。

パスワードをキャンセルするには、パスワード項目で <Enter> を押します。パスワードを求められたら、まず正しいパスワードを入力します。新しいパスワードの入力を求められたら、パスワードに何も入力しないで <Enter> を押します。確認を求められたら、再度 <Enter> を押します。

- 51 - BIOSセットアップ

2-6 Peripherals (周辺機器)

LAN PXE Boot Option ROM &

オンボード LAN チップに統合されたブート ROM を有効にするかどうかを判断します。

(既定値: Disabled)

SATA Controller(s) (Intel Z77

チップセット

) &

統合されたSATAコントローラの有効/無効を切り替えます。 (既定値: Enabled)

BIOSセットアップ - 52 -

SATA Mode Selection (Intel Z77

チップセット

) &

Intel Z77 チップセットに統合された SATA コントローラ用の RAID の有効/無効を切り替える

か、SATA コントローラを AHCI モードに構成します。

IDE SATAコントローラをIDEモードに構成します。  RAID SATAコントローラに対してRAIDを有効にします。  AHCI SATA コントローラを AHCI モードに構成します。 Advanced Host Controller 

Interface (AHCI)は、ストレージドライバがネーティブコマンド待ち行列お

よびホットプラグなどのアドバンストシリアル ATA 機能を有効にできるインターフェイス仕様です。 (既定値)

xHCI Pre-Boot Driver (Intel Z77

チップセット

) &

Enabled USB 3.0ポートは、OSの起動前に xHCI コントローラーにルーティングしま 

す。 (既定値)

Disabled USB 3.0ポートは、OSの起動前に EHCI コントローラーにルーティングしま 

す。

この項目を Enabled にすると、下記 xHCI Mode が自動的に Smart Auto に設定されます。

この項目を Disabled にすると、下記 xHCI Mode が自動的に Auto に設定されます。

xHCI Mode (Intel Z77

チップセット

) &

OSのxHCIコントローラーのオペレーティングモードを決定できます。

Smart Auto BIOS がブート前環境で xHCI コントローラーをサポートしている場合のみ 

このモードが使用可能です。このモードは Auto に類似していますが、ブ

ート前環境で (非 G3 ブートの場合) 前回ブート時に使用した設定に従って xHCI または EHCI にポートをルーティングする機能を追加します。OSの起動前に USB 3.0 デバイスの使用が可能になります。前回のブートでポー

トを EHCI にルーティングした場合、xHCI コントローラーの有効化とリル

ーティングは、Auto のステップに従って行います。注: BIOS が xHCIの起動前サポートに対応している場合に推奨するモードです。 (既定値)

Auto BIOS は、共有ポートを EHCI コントローラーにルーティングします。続い 

て、ACPI プロトコルを用いて xHCI コントローラーの有効化と共有ポートのリルーティングを可能にするオプションを提供します。注: BIOS が xHCI のブート前サポートに対応していない場合に推奨するモードです。

Enabled 結果として、すべての共有ポートが BIOS の起動プロセス中に xHCI コン 

トローラーにルーティングされます。 BIOS が xHCI コントローラーの起動

前サポートに対応していない場合、最初は共有ポートを EHCI コントローラーにルーティングし、その後 OS ブートの前にポートを xHCI コントローラーにルーティングする必要があります。注: このモードでは OS が xHCI

コントローラーにサポートしている必要があります。 OS がサポートして

いない場合、すべての共有ポートが動作しません。

Disabled USB 3.0 ポートは EHCI コントローラーにルーティングし、xHCI コントロ 

ーラーをオフにします。すべての USB 3.0 デバイスは、xHCI ソフトウェア

のサポートが使用可能かに関係なく高速デバイスとして機能します。こ

の項目を Disabled に設定すると、下記項目 HS Port #1/2/3/4 Switchable と

xHCI Streams は構成不能になります。

HS Port #1 Switchable~HS Port #4 Switchable (Intel Z77

チップセット

) &

Enabled 関連する USB 3.0 ポートは xHCI にルーティングされます。超高速機能付 

きポートにアタッチされた USB 3.0 デバイスが xHCI コントローラーに表

示できます。 (既定値)

Disabled 関連する USB 3.0 ポートは EHCI にルーティングされます。この超高速機 

能付きポートにアタッチされたUSB 3.0デバイスは高速として機能します。

xHCI Streams (Intel Z77

チップセット

) &

マルチストリームデータ転送を有効または無効にします。注: Windows 7 USB 3.0 ストリー

ムサポートでは、Intel USB 3.0 ストリームサポートと完全に互換性があるようにするため、デバイスは UASP ドライバのベンダーから UASP クラスドライバを更新する必要があることがあります。 (既定値: Enabled)

USB Controller (Intel Z77

チップセット

) &

統合されたUSB 3.0/2.0コントローラの有効/無効を切り替えます。 (既定値: Enabled)

- 53 - BIOSセットアップ

Audio Controller &

オンボードオーディオ機能の有効/無効を切り替えます。 (既定値: Enabled) オンボードオーディオを使用する代わりに、サードパーティ製アドインオーディオカードを

インストールする場合、この項目を Disabled に設定します。

Init Display First &

取り付けたPCIグラフィックスカード、PCI Expressグラフィックスカード、またはオンボードグ

ラフィックスから、最初に呼び出すモニタディスプレイを指定します。

Auto BIOS でこの設定を自動的に構成します。 (既定値)  IGFX 最初のディスプレイとしてオンボードグラフィックスを設定します。  PEG 最初のディスプレイとして、PCIEX16 スロットで PCI Express グラフィックカード 

を設定します。

PCI PCI スロットにあるグラフィックスカードを最初に処理するディスプレイカー 

ドとして設定します。

Internal Graphics &

オンボードグラフィックス機能の有効/無効を切り替えます。 (既定値: Auto)

Internal Graphics Memory Size &

オンボードグラフィックスクメモリサイズを設定できます。オプション:32M~1024M。 (既定

値: 64M)

DVMT Total Memory Size &

オンボードグラフィックスの DVMT メモリサイズを割り当てることができます。オプション:

128M、256M、MAX。 (既定値: MAX)

Intel(R) Rapid Start Technology &

Intel Rapid Start テクノロジーを有効または無効にします。 SSD が取り付けられている場合

のみ、この項目を構成できます。 (既定値: Disabled)

Legacy USB Support &

USB キーボード/マウスを MS-DOS で使用できるようにします。 (既定値: Enabled)

XHCI Hand-off &

XHCI ハンドオフのサポートなしでオペレーティングシステムの XHCI ハンドオフ機能を有

効にするかを決定します。 (既定値: Enabled)

EHCI Hand-off &

EHCI ハンドオフのサポートなしでオペレーティングシステムの EHCI ハンドオフ機能を有

効にするかを決定します。 (既定値: Disabled)

Port 60/64 Emulation &

入出力ポート 64h および 60h についてエミュレーションの有効/無効を切り替えます。

MS-DOS または USB デバイスをネイティブでサポートしていないオペレーティングシステムで USB キーボードまたはマウスをフルレガシサポートするにはこれを有効にします。 (既定値: Disabled)

USB Storage Devices &

接続された USB 大容量デバイスのリストを表示します。この項目は、USBストレージデバ

イスがインストールされた場合のみ表示されます。

Trusted Computing ` TPM SUPPORT &

Trusted Platform Module (TPM) を有効または無効にします。TPMデバイスが取り付けられてい

る場合はこの項目を Enable に設定します。 (既定値: Disable)

OnBoard USB3.0 Controller#1 (VIA VL800 USB

コントローラー

、背面

パネルの

USB &

3.0/2.0

ポート

)

VIA VL800 USB コントローラーを有効または無効にします。 (既定値: Enabled)

BIOSセットアップ - 54 -

OnBoard LAN Controlle & r#1

オンボードLAN機能の有効/無効を切り替えます。 (既定値: Enabled) オンボードLANを使用する代わりに、サードパーティ製アドインネットワークカードをイン

ストールする場合、この項目を Disabled に設定します。

PCIE Slot Configuration &

PCIEX4 スロットの動作バンド幅を指定します。

Auto 取り付けられている拡張カードによって、BIOSはこの設定を自動的に構成し 

ます。すべてのPCI Express (x1) スロットは、PCIe (x4) 拡張カードがインストー

ルされている場合は使用できなくなります。 (既定値)

x1 PCIEX4 は x1 モードで作動します。  x4 PCIEX4 は x4 モードで作動します。 

Intel(R) Smart Connect Technology (Intel(R) Smart Connect

テクノロジー

) `

ISCT Configuratio & n

Intel Virtualization Technology の有効/無効を切り替えます。 (既定値: Disabled)

- 55 - BIOSセットアップ

Marvell ATA Controller Configuration (Marvell ATA

コントローラの

構成) `

GSATA

Controller (Marvell 88SE9172

チップ

、GSATA3 6

および

GSATA3 7

コネクタ

) &

Marvell 88SE9172 チップに統合された SATA コントローラ用 RAID の有効/無効を切り替えた

り、SATA コントローラを AHCI モードに設定します。以下の領域には、2つの SATA ポートの現在のステータスが表示されています。

IDE Mode SATA コントローラの RAID を無効にし、SATA コントローラを IDE モードに 

構成します。

AHCI Mode SATAコントローラを AHCI モードに構成します。Advanced Host Controller 

Interface (AHCI) は、ストレージドライバがネーティブコマンド待ち行列お

よびホットプラグなどのアドバンストシリアルATA機能を有効にできるインターフェイス仕様です。 (既定値)

RAID Mode SATA コントローラに対して RAID を有効にします。  Disabled この機能を無効にします。 

BIOSセットアップ - 56 -

AC BACK &

AC 電源損失から電源を戻した後のシステム状態を決定します。

Always Off AC 電源が戻ってもシステムの電源はオフのままです。 (既定値)  Always On AC 電源が戻るとシステムの電源はオンになります。  Memory AC 電源が戻ると、システムは既知の最後の稼働状態に戻ります。 

Power On By Keyboard &

PS/2 キーボードの呼び起こしイベントによりシステムの電源をオンにすることが可能です。注: この機能を使用するには、+5VSBリードで1A以上を提供する ATX 電源装置が必要です。

Disabled この機能を無効にします。 (既定値)  Any Key キーボードのいずれかのキーを押してシステムの電源をオンにします。  Keyboard 98 Windows 98 キーボードの POWER ボタンを押してシステムの電源をオン 

にします。

Resume by Alarm &

希望の時間に、システムの電源をオンにするかどうかを決定します。 (既定値: Disabled) 有効になっている場合、以下のように日時を設定してください:

Wake up day: ある月の毎日または特定の日の特定の時間にシステムをオンにします。  Wake up hour/minute/second: 自動的にシステムの電源がオンになる時間を設定します。 

注: この機能を使う際は、オペレーティングシステムからの不適切なシャットダウンまたは

AC 電源の取り外しを避けます。そうしない場合設定が有効にならないことがあります。

ErP &

S5（シャットダウン）状態の場合、システムで使用する電力を 1W 未満に抑えるかどうかを

決定します。 (既定値: Disabled)

注: このアイテムを Enabled に設定すると、次の機能が使用できなくなります。PME イベン

ト呼び起こし、マウスによる電源オン、キーボードによる電源オン、LAN 上での呼び起こし。

2-7 Power Management (電力管理)

- 57 - BIOSセットアップ

(注) Windows 7 オペレーティングシステムでのみサポートされます。

High Precision Event Timer &

(注)

Windows7 の High Precision Event Timer (HPET) の有効/無効を切り替えます。 (既定値: Enabled)

Soft-Off by PWR-BTTN &

電源ボタンで MS-DOS モードのコンピュータの電源をオフにする方法を設定します。

Instant-Off 電源ボタンを押すと、システムの電源は即時にオフになります。 (既定値)  Delay 4 Sec 電源ボタンを 4 秒間長押しすると、システムの電源がオフになります。電 

源ボタンを押す時間が 4 秒より短いと、システムは停止モードに入ります。

Internal Graphics Standby Mode &

オンボードグラフィックスをスタンバイモードに入れて消費電力を削減するかどうかを決

定できます。 (既定値: Enabled)

Internal Graphics Deep Standby Mode &

オンボードグラフィックスをより深いスタンバイモードに入れるかどうかを決定できます。

(既定値: Enabled)

BIOSセットアップ - 58 -

2-8 Save & Exit (保存

して

終了)

Save & Exit Setup &

このアイテムで <Enter> を押し、Yes を選択します。 CMOS に変更を保存し、BIOS セットアッ

ププログラムを終了します。 No を選択するかまたは <Esc> を押すと、BIOS セットアップのメインメニューに戻ります。

Exit Without Saving &

このアイテムで <Enter> を押し、Yes を選択します。これにより、BIOS セットアップで行われ

た変更を CMOS に保存することなく BIOS セットアップを終了します。 No を選択するかまたは <Esc> を押すと、BIOS セットアップのメインメニューに戻ります。

Load Optimized Defaults &

このアイテムで <Enter> を押し、Yes を選択して BIOS の最適な初期設定を読み込みます。

BIOS の初期設定は、システムが最適な状態で稼働する手助けをします。 BIOS のアップデート後または CMOS 値の消去後には必ず最適な初期設定を読み込みます。

Boot Override &

直ちに起動するデバイスを選択できます。選択したデバイスで <Enter> を押し、Yes を選択

して確定します。システムは自動で再起動してそのデバイスから起動します。

Save Profiles &

この機能により、現在の BIOS 設定をプロファイルに保存できるようになります。最大 4つ

のプロファイルを作成し、セットアッププロファイル 1 〜セットアッププロファイル 4 として保存することができます。 <Enter>を押して終了します。

Load Profiles &

システムが不安定になり BIOS の初期設定を読み込んだ場合、この機能を使用して前に作

成したプロファイルから BIOS 設定を読み込むことができ、BIOS 設定を再構成する手間をかけずに済みます。まず読み込むプロファイルを選択し、<Enter> を押して完了します。

- 59 - ドライバのインストール

3-1 Installing Chipset Drivers

(

チップセットドライバのインストール

)

第 3 章

ドライバのインストール

•

ドライバをインストール

する前に、まずオペレーティングシステムをインストール

します。

•

オペレーティングシステムをインストールした後、マザーボードのドライバディスク

を挿入します。ドライバの自動実行スクリーンは、以下のスクリーンショットで示さ

れたように、自動的に表示されます。 (ドライバの自動実行スクリーンが自動的に表示されない場合、マイコンピュータに移動し、光ドライブをダブルクリックし、Run. exe プログラムを実行します。)

ドライバディスクを挿

入すると、「Xpress Install」がシステムを自動的にスキャンして、インストー

ルするように推

奨されたすべてのドライバを一覧表示します。 Install All ボタンをクリックする

と、「X

press Install」が推奨されたすべてのドライブをインストールします。または Install Single

Items をクリックして、インストール

するドライバを手動でインストールします。

•

「Xpress Install」がドライバをインストールしているときに表示されるポップアップ

ダイアログボックス (たとえば、Found New Hardware Wizard) を無視してください。そうでないと、ドライバのインストールに影響を及ぼす可能性があります。

•

デバイスドライバには、ドライバのインストールの間にシステムを自動的に再起

動するものもあります。その場合は、システムを再起動した後、「Xpress Install」がその他のドライバを引き続きインストールします。

•

「Xpress Install」ですべてのドライバのインストールが完了すると、新しいGIGABYTE

ユーティリティをインストールするかどうかを尋ねるダイアログボックスが表示されます。 Yes をクリックするとユーティリティが自動的にインストールされます。または、ユーティリティを手動で選択して Application Software ページで、後でインス

トールする場合は、No をクリックします。

•

Windows XPオペレーティングシステム下で USB 2.0 ドライバをサポートするには、

Windows XP Service Pack 1 以降をインストールしてください。 SP1 以降をインストー

ルした後、Universal Serial Bus Controller で Device Manager、に？マークがまだ付いている場合、（マウスを右クリックし Uninstall を選択して）？マークを消してからシステムを再起動してください。 (システムは USB 2.0 ドライバを自動検出してインストールします。)

ドライバのインストール - 60 -

3-2 Application Software (

アプリケーションソフトウェア

)

このページでは、GIGABYTEが開発したすべてのユーティリティとアプリケーション、および一

部の無償ソフトウェアが表示されます。アイテムの右にある Install ボタンをクリックして、そのアイテムをインストールできます。

3-3 Technical Manuals (技術

マニュアル

)

このページでは、ドライバディスクの内容について説明します。

- 61 - ドライバのインストール

3-4 Contact (連絡先)

GIGABYTE Taiwan 本社または全世界の支社の連絡先情報の詳細については、このページの URLをクリックしGIGABYTE Webサイトにリンクしてください。

3-5 System (

システム

)

このページには、システムの基本情報が記載されています。

ドライバのインストール - 62 -

3-6 Download Center (

ダウンロードセンター

)

BIOS、ドライバ、またはアプリケーションを更新するには、Download Center ボタンをクリック

して GIGABYTE の Web サイトにリンクします。BIOS、ドライバ、またはアプリケーションの最新

バージョンが表示されます。

3-7 New Program (新

プログラム

)

このページでは、ユーザーのインストール向けに GIGABYTE が最近開発したユーティリティに

素早くリンクできます。アイテムの右にある Install ボタンをクリックして、インストールすることができます。

固有の機能

- 63 -

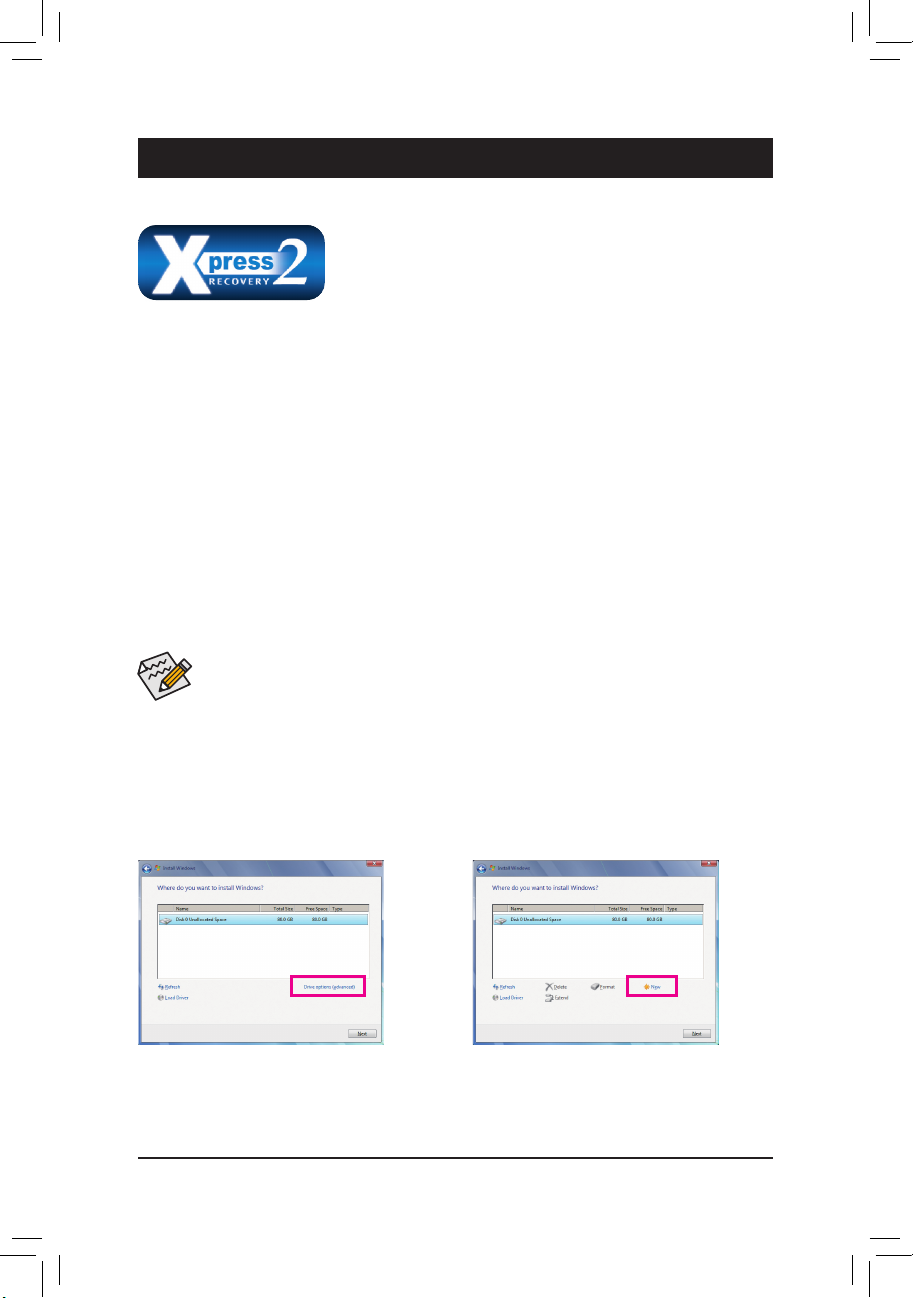

4-1 Xpress Recovery2

第 4 章固有の機能

Xpress Recovery2 はシステムデータを素早く圧縮してバックアップ

したり、復

元を実行したりするユーティリティです。NTFS、FAT32、

および

FAT16 ファイルシステムをサポートしているため、Xpress

Recovery2 で

は PATA および SATA ハードドライブ上のデータを

バックアップして、それを復

元することができます。

始める前に：

•

press Recovery2 は、オペレーティングシステムの最初の物理ハードドライブ

(注)

をチェックし

ます。X

press Recovery2 はオペレーティングシステムをインストールした最初の物理ハードド

ライブ

のみをバックアップ/復元することができます。

•

press Recovery2 はハードドライブの最後のバックアップファイルを保存し、あらかじめ割り

当てられ

た容量が十分に残っていることを確認します (10 GB 以上を推奨します。実際のサ

イズ

要件は、データ量によって異なります)。

•

オペレ

ーティングシステムとドライバをインストールした後、直ちにシステムをバックアップ

することをお

勧めします。

•

データ量とハードドライブ

のアクセス速度は、データをバックアップ/復元する速度に影響を

与えます。

•

ハードドライブ

の復元よりバックアップする方が、長く時間がかかります。

システム

要件：

•

12 MB 以上のシステムメモリ

•

ESA 互換のグラフィックスカード

•

indowsXP SP3以降、Windows 7

•

Xpress Recovery および Xpress Recovery2 は異なるユーティリティです。たとえば、 Xpress Recovery で

作成されたバックアップファイルは Xpress Recovery2 を使用して

復元することはできません。

•

USB ハードドライブはサポートされません。

•

RAIDドライブはサポートされていません。

•

PTパーティションはサポートされていません。

•

2.2 TBより大容量のハードドライブはサポートされていません。

インストールと

設定:

システムの電源をオンにして Windows 7 セットアップディスクからブートします。

A. Wi

ndows 7

のインストールとハードドライブの

分割

ステップ

Drive options をクリックします。

ステップ 2:

New をクリックします。

(注) Xpress Recovery2は次の順序で最初の物理ハードドライブをチェックします:最初のSATAコネクタ、2番

目の

SATAコネクタなど。例えば、ハードドライブを最初および3番目のSATAコネクタに接続すると、最

初のSATAコネクタの

ハードドライブが最初の物理ドライブになります。

固有の機能 - 64 -

ステップ 3: ハードドライブをパーティションで区切っているとき、空き領域（10 GB以上を推奨します。実際のサイズ要件は、データの量によって異なります）が残っていることを確認し、オペレーティングシステムのインストールを開始します。

ステップ

BACKUP を選択して、ハードドライブデータのバックアップを開始します。

ステップ

オペレーティングシステムをインストールしたら、Start をクリックし、Computer を右クリックし、Manage を選択します。 Disk Management をポイントし、ディスク割り当てをチェックします。

ステップ

終了したら、Disk Management に移動してディスク割り当てをチェックします。

ステップ

Xpress Recovery2 はバックアップファイルを空き領域（上

部の黒いストライプ）に保存します。十分な空き領域がない場合、 Xpress Recovery2 はバックアップファイルを保存できません。

B. Xpress Recovery2

へのアクセス

マザーボードドライバディスクから起動して、初めて Xpress Recovery2 にアクセスします。

Press any key to startup Xpress Recovery2

、というメッセージが表示されたら、

どれかのキーを押して Xpress Recovery2 に入ります。

C. Xpress Recovery2

でのバックアップ機能の

使用

Xpress Recovery2 は新しいパーティションを自動

的に作成して、バックアップされた

画像ファイルを保

管します。

固有の機能

- 65 -

D. Xpress Recovery2 での復元機能の使用

バックアップの

削除

Xpress Recovery2 を終了

する

システムが故障した場合、RESTORE を選択してハード

ドライブへのバックアップを復元します。それまでバッ

クアップが作成されていない場合、RESTORE オプションは表示されません。

REBOOT を選

択して Xpress Recovery2 を終了します。

ステップ

バックアップファイルを削除すると、バックアップされた画像ファイルは Disk Management からなくなり、ハードドライブのスペースが開放されます。

ステップ 1: バックアップファイルを削除する場合、 REMOVE を選択します。

固有の機能 - 66 -

4-2 BIOS 更新

ユーティリティ

GIGABYTE マザーボードには、Q-Flash™ と @BIOS™ の 2 つの固有 BIOS 更新が含まれています。 GIGABYTE Q-Flash と @BIOS は使いやすく、MSDOS モードに入らずに BIOS を更新することがで

きます。さらに、このマザーボードは DualBIOS™ 設計を採用して、物理 BIOS チップをさらに 1 つ追加することによって保護を強化しコンピュータの安全と安定性を高めています。

DualBIOS

™

とは

デュアル BIOS をサポートするマザーボードには、メイン BIOS とバッ

クアップ BIOS の 2 つの BIOS が搭載されています。通常、システムはメイン BIOS で作動します。ただし、メイン BIOS が破損または損傷すると、バックアップ BIOS が次のシステム起動を引き継ぎ、BIOS ファイルをメイン BIOS にコピーし、通常にシステム操作を確保します。システムの安全のために、ユーザーはバックアップ BIOS を手動で更新できないようになっています。

Q-Flash

™

とは

Q-Flashがあれば、MS-DOSやWindowのようなオペレーティングシステ

ムに入らずにBIOSシステムを更新できます。BIOS に組み込まれた Q-Flash ツールにより、複雑な BIOS フラッシングプロセスを踏むといった煩わしさから開放されます。

@BIOS

™

とは

@BIOS により、Windows 環境に入っている間にシステム BIOS を更新

することができます。@BIOS は一番近い @BIOS サーバーサイトから最新の @BIOS ファイルをダウンロードし、BIOS を更新します。

4-2-1 Q-Flash

ユーティリティで

BIOS を更新

する

A. 始める前

に

1. GIGABYTE の Web サイトから、マザーボードモデルに一致する最新の圧縮された BIOS 更

新ファイルをダウンロードします。

2. ファイルを抽出し、新しいBIOS（Z77XUD3H.F1など）をお使いのUSBフラッシュドライブまた

はUSBハードドライブに保存します。注: USB フラッシュドライブまたはハードドライブは、

FAT32/16/12 ファイルシステムを使用する必要があります。

3. システムを再起動します。POST の間、<End> キーを押して Q-Flash に入ります。注：POST 中

に <End> キーを押すことによって、または BIOS セットアップで <F8> キーを押すことによって、Q-Flash にアクセスすることができます。ただし、BIOS更新ファイルがRAID/AHCIモードのハードドライブまたは独立したSATAコントローラに接続されたハードドライブに保存された場合、POSTの間に<End>キーを使用してQ-Flashにアクセスします。

BIOS フラッシング

は危険性を含んでいるため、注意して行ってください。BIOS の不適

切なフラッシュは、システムの誤動作の原因となります。

固有の機能

- 67 -

B. BIOS を更新

する

Q-Flashのメインメニューで、キーボードまたはマウスを使用して実行するアイテムを選択します。

BIOS を更新しているとき、BIOS ファイルを保存する場所を選択します。次の手順では、

BIOS ファイルをフロッピーディスクに保

存していると仮定しています。

ステップ 1:

1. B

IOS ファイルを含むフロッピーディスクをフロッピーディスクドライブに挿入します。

Q-Flash のメインメニューで、Update BIOS from Drive を選

択します。

ステップ

USBフラッシュドライブからBIOSファイルを読み込むシステムのプロセスが、画面に表示され

ます。「BIOSを更新しますか?」というメッセージが表示されたら、Yes を選択してBIOS更新を開始します。モニタには、更新プロセスが表示されます。

ステップ

更新プロセスが完了したらReboot を選択してシステムを再起動します。

2. Flash Disk を選

択します。

3. B

IOS 更新ファイルを選択します。

•

Save BIOS to Drive オプションにより、現

在の BIOS ファイルを保存することができ

ます。

•

-Flash は FAT32/16/12 ファイルシステムを使用して、USB フラッシュドライブまた

はハードドライブ

のみをサポートします。

•

IOS 更新ファイルが RAID/AHCI モードのハードドライブ、または独立したSATA

コントローラに接

続されたハードドライブに保存されている場合、POST 中に

<End> キーを使

用して Q-Flash にアクセスします。

BIOS 更新

ファイルが、お使いのマザーボードモデルに一致していることを確認します

。

•

システムが

BIOS を読み込み/更新を行

っているとき、システムをオフにしたり

再起

動

したりしないでください

。

•

システムが

BIOSを更新

しているとき

、USB

フラッシュドライブまたはハードドライブ

を

取り外

さないでください

。

Q-Flash

BIOS update is completed.

Power off

Reboot

Q-Flash Utility v1.02

Model Name : Z77X-UD3H

BIOS Version : F1

BIOS Date : 02/03/2012

Flash Type/Size : MXIC 25L6465E/6406E 8MB

Update BIOS From Drive

Save BIOS to Drive

Return to BIOS setup

Select Device

Flash Disk

固有の機能 - 68 -

ステップ 4:

POST 中に、<Delete> キーを押して BIOS セットアップに入ります。Save & Exit 画面で Load Optimized Defaults を選択し、<Enter>を押してBIOSデフォルトをロードします。BIOS が更新され

るとシステムはすべての周辺装置を再検出するため、BIOS デフォルトを再ロードすることをお

勧めします。

ステップ

Save & Exit Setup を選択し、<Enter>を押します。Yes を選択してCMOSに設定を保存し、BIOSセッ

トアップを終了します。システムの再起動後に手順が完了します。

s を選択してBIOSデフォルトをロードします

固有の機能

- 69 -

4-2-2 @BIOS

ユーティリティで

BIOS を更新

する

A. 始める前

に

1. Windows で、すべてのアプリケーションと TSR (メモリ常駐型)プログラムを閉じます。これに

より、B

IOS 更新を実行しているとき、予期せぬエラーを防ぐのに役立ちます。

2. B

IOS 更新プロセスの間、インターネット接続が安定しており、インターネット接続が中断

され

ないことを確認してください (たとえば、停電やインターネットのスイッチオフを避け

る)。そうしな

いと、BIOS が破損したり、システムが起動できないといった結果を招きます。

3. @

BIOS を使用しているとき、 G.O.M. (GIGABYTE オンライン管理) 機能を使用しないでくだ

さい。

4. 不

適切な BIOS フラッシングに起因する BIOS 損傷またはシステム障害はGIGABYTE 製品

の保証の対象外で

す。

B. @BIOSを使用

する

インターネット

更新機能を使用して BIOS を更新する：

Update BIOS from GIGABYTE Server をクリックし、一番近い @ BIOS サーバーを選択し、お使いのマザーボードモデルに一致する BIOS ファイルをダウンロードします。オンスクリーンの指示に従って完了してください。

インターネット

更新機能を使用

せずに

BIOS を更新する:

Update BIOS from File をクリックし、インターネットからまた

は他のソースを通して取得した BIOS 更新ファイルの保存場所を選択します。オンスクリーンの指示に従って、完了してください。

現在の BIOS

をファイルに

保存：

Save Current BIOS to File をクリックして、B

IOSファイルを保存します。

BIOS 更新後に BIOS 既定値

のロード

Load CMOS default after BIOS update チェックボックスを選

択すると、 BIOS が更新されシス

テムが再起動した後、システムは BIOS デフォルトを自動的にロードします。

C. BIOS を更新した後

BIOS を更新した後、システムを再起動してください。

マザーボードの BIOS 更新ファイルが @BIOS サーバーサイトに存在しない場合、 GIGABYTE の Web サイトから BIOS 更新ファイルを手動でダウンロードし、以下の「インターネット更新機能を使用して BIOS を更新する」の指示に従ってください。

フラッシュする

BIOS

ファイルがお使いのマザーボードモデルに一致していることを

確

認

します

。間違った BIOS

ファイルで

BIOS を更新

すると、システムは起動しません

。

固有の機能 - 70 -

タブ

情報

EasyTune 6 の使用可能な機能は、マザーボードのモデルによって異なります。淡色表示になったエリアは、アイテムが

設定できないか、機能がサポートされていないことを示しています。

オーバークロック/過電圧を間違って実行すると CPU、チップセット、またはメモリなどのハードウェアコンポーネントが

損傷し、これらのコンポーネントの耐用年数が短くなる原因となります。オーバーク

ロック/

過電圧を実行する前に、EasyTune 6 の各機能を完全に理解していることを確認してください。そ

うで

ないと、システムが不安定になったり、その他の予期せぬ結果が発生する可能性があります。

タブ機能

CPU タブでは、取り付けた CPU とマザーボードに関する情報が得られます。 Memory タブでは、取り付けたメモリモジュールに関する情報が得られます。特定スロッ

トのメモリモジュールを選

択してその情報を見ることができます。

Tuner タブでは、メモリ設定と電圧を変更します。

•

Quick Boost mode は、ユーザーが目的のシステムパフォーマンスを達成できるように、 3 レベ

ルの CPU 周波数/ベースクロックを提供します。

Quick Boost mode を変更した後、または Default をクリックしてデフォルト値に戻った後、システムを再

起動してこれらの変更を有効にするのを忘れないでください。

•

Easy mode は、CPU/メモリに情報を提供します。

•

Advanced mode では、スライダを使用してシステムのクロック設定と電圧設定を個別に変

更します。

•

Save では、現

在の設定を新しいプロファイル(.txtファイル)で保存します。

•

Load では、プロファイル

から以前の設定をロードします。

Easy mode/Advanced mode で

変更を行った後、Setをクリックしてこれらの変更を有効にす

るか、Default をクリックして既

定値に戻してください。

ボタンは、システムパフォーマンスを強化するために、もっとも高速で信頼で

きる周

波数を提供します。

Graphics タブでは、ATIまたはNVIDIAグラフィックスカード用のコアクロックとメモリクロックを変

更します。

Smart タブでは、スマートファンモードを指定します。Smart Fan Advance Mode では、設定

した

CPU温度しきい値に基づいて CPU ファン速度を直線的に変更することができます。

HW Monitor タブでは、ハードウェアの温度、電圧およびファン速度を監視離、温度/ファン速度アラームを設

定します。ブザーからアラートサウンドを選択したり、独自のサウンド

ファイル

(.wavファイル) を使用できます。

4-3 EasyTune 6

GIGABYTE の EasyTune 6 は使いやすいインターフェイスで、ユーザーが Windows 環境でシステム設定を微調整したりオーバークロック/過電圧を行ったりできます。使いやすい EasyTune 6 インターフェイスには CPU とメモリ情報のタブ付きページも含まれ、ユーザーは追加ソフトウェアをインストールする必要なしに、システム関連の情報を読み取れるようになります。

EasyTune 6

のインターフェイス

固有の機能

- 71 -

4-4 Q-Share

Q-Share は簡単で便利なデータ共有ツールです。LAN 接続設定と Q-Share を構成した後、データを同じネットワークのコンピュータと共有し、インターネットリソースの最大限に活用するこ

とができます。

Q-Shareの使用法

マザーボードドライバディスクから Q-Shareをインストールしたら、Start> All Programs> GIGABYTE> Q-Share.exe を順にポイントして、Q-Share ツールを起動します。通知領域のQ-Share

アイコンを探し、このアイコンを右クリックしてデータ共有設定を構成します。

(注) データ共有が無効のときのみ、このオプションを使用できます。

図 1. 無効になったデータ共有図 2. 有効になったデータ共有

オプションの

説明

オプション説明

Connect ... データ共

有を有効にしたコンピュータを表示します

Enable Incoming Folder ... データ共

有を有効にする

Disable Incoming Folder ... データ共

有を無効にする

Open Incoming Folder : C:\Q-ShareFolder

共有され

たデータフォルダへのアクセス

Change Incoming Folder : C:\Q-ShareFolder

共有するデータフォルダを変

更

(注)

Update Q-Share ... Q-Share のオンライン更新 About Q-Share ... 現在の Q-Share バージョンを表

示する

Exit... Q-Share の終了

固有の機能 - 72 -

(

注

1) X.H.D ユーティリティは、Intel チップセットに統合された SATA コントローラのみをサポートします。

(

注

2) X.H.D ユーティリティを実行する前に、ハードウェアが損傷したりデータが失われたりすることが

ないように、すべてのデータのバックアップを取るようにお勧めします。

(

注

3) 非RAID 0 アレイを手動で構築すると、Auto 機能を使用して後で RAID 0 アレイ自動的に

セットアップ

することはできなくなります。

RAID 0

アレイを

自動的

にセットアップする

uto（自動）をクリックすると、RAID 0 アレイを自動的に素早くセットアップします

RAID

アレイを手動でセットアップする

(注 3)

Manual（手

動）をクリックして Intel Matrix ストレージコンソールにアクセスすると、ニーズ

とハードウェアコンポーネントに応じて、RAID 0、RAID 1、またはその他のサポートされる

RAID アレイを構築することができます。

X.H.D

ユーティリティを終了する

Cancel（

キャンセル

）をクリックして X.H.D ユーティリティを終了します。

A. RAID対応

システムをセットアップする

ステップ 1: システム BIOS の構成システムBIOSセットアッププログラムに入り、Intel SATAコントローラのRAIDを有効にします

。

ステップ 2: RAID ドライバとオペレーティングシステムのインストール X.H.D ユーティリティは Windows 7/XP をサポートします。オペレーティングシステムをインストールする前に、まず SATA コントローラドライバをロードする必要があります。ドライバがなければ、Windows セットアッププロセスの間ハードドライブは認識されません。（詳細については、第 5 章「SATA RAID/AHCI ドライバとオペレーティングシステムをインストールする」を参照してください。）

ステップ 3: マザーボードドライバと X.H.D ユーティリティのインストールオペレーティングシステムをインストールした後、マザーボードドライバディスクを挿入します。 Xpress Install All ボタンをクリックして、X.H.D ユーティリティを含め、マザーボードドライバをすべて自動的にインストールします。または、Application Software 画面に移動して X.H.D ユーティリティを後で個別にインストールすることもできます。

GIGABYTE eXtreme Hard Drive (X.H.D)

(注 1)

があると、新しい SATA ドライブが追加

されるときに、R

AID 0 に対して RAID対応システムを素早く構成することがで

きます。すで

に存在する RAID 0 アレイの場合、X.H.D を使ってハードドライブ

をアレイに追

加して容量を簡単に拡張することもできます。ボタンを 1 回ク

リックするだ

けで、X.H.D は複雑で時間のかかる構成をせずにハードドライ

ブの読み込み/書き込

みパフォーマンスを強化することができます。次の手順は、RAID対応のシステ

ムをセットアップし、それを

RAID 0 に対して構成することができます。

B. GIGABYTE eXtreme Hard Drive (X.H.D) を使用

する

指示

(注 2)

X.H.D を起動する前に、新しく追加したハードドライブが RAID 対応のシステムドライブより大きな容量であることを確認します。 (新しいハードドライブを以前作成された RAID 0 アレイに追加するには、新しいドライブがアレイで最大のドライブより大きいことを確認します。)

4-5 eXtreme Hard Drive (X.H.D)

固有の機能

- 73 -

4-6 Auto Green

Auto Green はユーザーに単純なオプションを提供する使いやすいツールで、Bluetooth 携帯電話を通してシステムの省電力を有効にします。電話がコンピュータの Bluetooth レシーバーの範囲外にあるとき、指定された省電力モードに入ります。

システムの省エネモードを選択する

ニーズに応じて、[Auto Green] メインメニューでシステムの省エネモー

ドを選

択し、Save をクリックして設定を保存します。

構成

ダイアログボックス

まず、Bluetooth 携帯電話をポータブルキーとして設定する必要がありま

す。 A

uto Green メインメニューで、Configure、Configure BT devicesを順にク

リックします。

ポータブルキーとして使用するBluetooth 携帯電話を選択

します

(注 1)

。（画面に Bluetooth 携帯電話が表示されない場合、Refreshをク

リックして A

uto Green でデバイスを再検出します。）

Bluetooth 携帯電話のキーを作成する前に、マザーボードに Bluetooth

レシーバーが

組み込まれており、電話の検索と Bluetooth 機能をオン

にしていることを確

認します。

他の Bluetooth 設定を構成する:

Other Settingsタブでは、Bluetooth 携帯電話キーのスキャンに要する時間、

コンピュータの

範囲に入っていることを確認するためにキーを再スキャ

ンする回

数、システムの省エネ状態が事前定義された時間経過した場

合ハードドライブをオフにするときを設

定できます。設定を完了した後、

Set をクリックして設

定を有効にし、Exit をクリックして終了します。

Bluetooth 携帯電話

キーの

構成:

携帯電話を選択すると、左に示すような Add device が表示されます。携帯電話のペアとして使

用するパスキー（8〜16 桁を推奨）を入力します。

お使いの携帯電話に同じパスキーを入

力します。

•

デバイスのスキャン時間(秒): Auto Green が Bluetooth 携帯電話キーをスキャンする時

間を、5〜30 秒まで 5 秒刻みで設定します。

Auto Green は

設定した

時間に基づいてキーを検索します。

•

再スキャン回数:

Auto Green が Bluetooth 携帯電話キーが検出されない場合、キーを再スキャンする回数を 2〜5 回まで設

定します。 Au

to Green は、設定した回数に基づいて再スキャンを続けます。制限時間に達しても Bluetooth

携帯電話キーが

検出されない場合、選択した省エネモードに入ります。

•

HDをオフにする:

ハードドライブをオフにするときを設定します。システムの非活動時間が指定された制限時間を越える

と、ハードドライブ

はオフになります。

マザーボードパッケージ

(注 2)

に付属する Bluetooth ドングルに

より、まず電源ボタンを押す必要なしに、サスペンドトゥ RAM

モードからシステムを呼び起こすことができます。

ボタン説明

tandby パワーオンサスペンドモードに入ります

uspend サスペンドトゥ RAM モードに入ります

isable この機能を無効にします

(注 1) お使いの携帯電話が「オートグリーン」キーとして構成されている場合、オートグリーンが有効になっていれ

ば携帯電話を他のBluetoothデバイスに接続することはできません。

(注 2) Bluetoothドングルが含まれているかどうかは、マザーボードのモデルによって異なります。Bluetoothドングルを

取り付ける前に、コンピュータの他のBluetooth受信器をオフにしていることを確認してください。

固有の機能 - 74 -

4-7 Intel Rapid Start Technology

システム

要件

Windows 7 SP1 1. システムメモリの合計よりサイズが大きい SSD2. BIOS 設定における Intel Rapid Start Technology の有効化3. AHCI/RAID モードに対応 (RAIDアレイのメンバーとして SSD が割り当てられている場合は4. Intel Rapid Start 格納パーティションのセットアップに使用することができませんのでご注意

ください。) IDE モードは非対応

すべての

マザーボードドライバが正しくインストールされている5.

B. 1次格納

パーティションの

作成

以下は、SATAハードドライブに Windows 7 がインストール済みであることが前提です。オープンディスクマネジメントツールステップ

1 [コントロールパネル] > [システムとセキュリティ] > [管理ツール] > [コンピューター

の管理]

> [ストレージ] > [ディスク管理]。

ステップ

格納パーティションを作成する SSD を選択します (SSD が割り当てられていない場合はまず新しいパーティションを作成します)。続いて選択したパーティション上で右クリックして Shrink

Volume を選択します。(図 1)

ステップ 3 必要なパーティションのサイズを入力します (サイズは現在システムにインストー

ルされているメモリのサイズと同じである必要があります。(1

GB=1024 MB。例え

ば 8 GB

の場合は 8192 MB と入力します)。今後のメモリアップグレードのシナリオに備えて、システムがサポートする最大メモリ容量と等しいパーティションを作成することを推奨します。)

ステップ

4 完了したら、縮小を

Shrink

。(図 2)

C. DiskPart

ディスクパーティショニングツールを起動して

、Intel Rapid Start Store

Partition

をセットアップします

。

コマンドプロンプト画面を開き、diskpart.exe (C:\> command prompt で

「

disk part

」

と入力し、

を押します) を起動します。diskpartプロンプトで、順番に次のコマンドをタイプします。注: MBR 形式および GPT 形式でコマンドが異なります。以下のコマンドを参照してください。すべてのコマンドを入力したら、必ずコンピューターを再起動してください。

MBR

形式:

DISKPART>list disk

(ディスクとその情報をリストします。)

DISKPART>select disk X

(ディスクを選択します。

「X」

が格納パーティ

ションを作成する場合のディスク番号になります。正確なディスク番号については

「

list

disk

」

の結果を参照してください。)

DISKPART>create partition primary

(1次格納パーティションを作成します。)

図 2

図 1

固有の機能

- 75 -

GPT 形式:

MBR 形式では次のコマンドに従ってください。パーティションタイプ (set id = 「XXX」) を変更する場合に最後のコマンドを実行する場合は、代わりに次のコマンドを入力します。(図 4)

DISKPART>set id=D3BFE2DE-3DAF-11DF-BA40-E3A556D89593

上記のコマンドを終了すると、Intel Rapid Start Technology 格納パーティションが作成されます。コンピュータを再起動します。

図 3

図 4

D. BIOS設定

における

Intel Rapid Start Technologyの有効化

システムが再起動したら、<削除> を押してBIOSセットアッププログラムに入ります。 1.

Peripherals

メニューに移動し、

Intel Rapid Start Technology

を

Enabled

にします。

設定を保存し、BIOS セットアップを終了します。 2.

E. Intel Rapid Start

アプリケーションのインストールと

構成

オペレーティングシステムにいる時、マザーボードのドライバディスクを挿入し、Application 1. Software\Install Application Software に移動し、Intel Rapid Start Technology を選択してインストールします。インストールが終了したら、システムを再起動することをお勧めします。 Start\All Programs\Intel から 2.

Intel Rapid Start Technology Manager アプリケーション

を起動するか、

または通知エリアでアイコンをクリックします。

指示:

Intel Rapid Start アプリケーションは、Intel Rapid Start Technology を有効または無効にすることができま

す。 Advanced Settings の Timer スライダーは、S3 モードに入った後いつメモリからSSDにデータをコピーおよび移動するかを設定します。

DISKPART>detail disk

(選択されたディスクのプロパティおよびディスク容量を表示します。)

DISKPART>select volume X

(指定されたボリュームを選択します。「X」は格納パーティションのボリュームです。正確なディスク番号については「

detail disk

」の

結果を参照してください。

DISKPART>set id=84 override

(パーティションのタイプを変更します。) (図 3)

固有の機能 - 76 -

4-8 Intel Smart Connect Technology

Intel Smart Connect Technology

(注)

により、システムが一時停止 (スリープ状態) の時にそのデータ

を取得するためインターネットと協働するよう設計されたプログラムをお使いのコンピューターが自動的にアップデートできるようになります。コンピューターがウェイクアップすると、最新のデータが取得できます。

システム

要件

BIOS設定におけるIntel Rapid Start Technologyの有効化1. Windows 7 SP1 2. 通常のネットワーク接続3.

B. Intel Smart Connect Technologyの構成

ステップ 1: オペレーティングシステムとマザーボードドライバをインストール後、Intel Smart Connect Technologyアプリケーションをインストールします。完了したら、コンピューターを再起動します。

ステップ 2: 次の左のスクリーンショットに示すように、Start ボタンをクリックしてから、検索フィールドに

「

regedit

」とタイプしてレジストリエディタを開きます。レジストリエディタで次のディレク

トリを探します。

Computer\HKEY_LOCAL_MACHINE\SOFTWARE\Intel\Intel Smart Connect Technology

Intel Smart Connect Technology 上で右クリックして New > Keyを選択します。「

OEM

」とタイプし

ます。

(注) I

ntel Smart Connect Technology は S3 モードのみです。アップデート処理中、モニターは

点灯せずスピーカーから音が出力されなくなります。この機能は、Microsoft Outlook®、 Microsoft Windows Live™ Mail、およびSeesmic® などのデータを取得するため自動的にイン

ターネットと協働するよう設計されたプログラムに最適です。

固有の機能

- 77 -

ステップ 4: 上記ステップの完了後、スタート\すべてのプログラム\Intel に移動し、Intel(R) Smart Connect Technology を起動します。 Intel® Smart Connect Technology Configuration メニューで Basic タブの Enable Updating をクリックします。 (Enable Updating ボタンが Disable Updating に変わります。)

このメニューで、ユーザーはアップデート周波数を5 分〜60分に設

定できます。 (既定値: 15分)

Advanced タブで

は、2時間ごとのみにアップデートが

行わ

れる期間 (寝ている時など) を設定できます。

ステップ 3: 以下の左のスクリーンショットに示すように、OEM を右クリックしてNew > Multi-String Value を選択してから、「

WhiteList

」とタイプします。WhiteList をダブルクリックし、Edit Multi-

String に追加するアプリケーション名をタイプします。例えば、Microsoft Outlookを追加するには

「

outlook.exe

」とタイプします。Microsoft Windows Live を追加するには「

wlmail.exe

」と

タイプします。完了したら、コンピューターを再起動します。

固有の機能 - 78 -

4-9 Intel Smart Response

システム

要件

Intel チップセットベースのマザーボード1. Intel コアシリーズプロセッサ2. BIOS の設定で、SATA コントローラに対してRAIDを有効にする3. 従来の SATA ディスクおよび SSD4.

(注 1)

Windows 7 SP15.

(注 2)

すべてのマザーボードドライバが正しくインストールされている6.

B. Intel Smart Response Technologyの構成

ステップ 1: オペレーティングシステムにいる時、マザーボードドライバディスクの「Xpress Install」機能を使用して Intel Rapid Storage Technology ドライバを含め、すべてのマザーボードドライバをインス

トールします。完了したら、コンピューターを再起動します。

Smart Response Technology を設定する前にオペレーティングシステムをすでにインストールしている場合、RAID モードを有効にすると、ハードディスクの元のデータがすべて失われます。Smart Response Technology を有効にする前に、ハードディスクのバックアップを取るようにお勧めします。

ステップ

通知エリアで IRST アイコンを探し、ダブルクリックして Intel Rapid Storage Technology ユーティ

リティを開きます。

ステップ

メイン画面で、Accelerate ボタンをクリックし、Enable acceleration をクリックします。

Intel Rapid Storage Te

chnology ドライババージョンが 11.0 以上であることを確認してくだ

さい。

(注 1) SSD は、ハードディスクのキャッシュとして動作します。最大のキャッシュメモリサイズ

は 64 GB です。64 GB より大きな容量の SSD を使用する場合、64 GB を超えるスペースはデータの保存用に使用することができます。

(注 2) オペレーティングシステムはSATAディスクにインストールする必要があります。

固有の機能

- 79 -

キャッシュメモリに割

り当てられたサイズ

を選

択します

(最大64 GB)。

加速するディスクまたはボリュームを選

択します

（システムディスクをお

勧めします）。

アクセラレーションモードを選

択します:

拡張モード

•

（既

定値）

最大化モード

•

複数の SSD を取り付けている場合、使用する SSD を選

択します。

拡張

モード

（既定値）

•

このモードで、データはキャッシュメモリとディスクに同時に書き込まれます。加速されたディスクまたはボリュームが切断された場合、ディスクのデータは常にキャッシュメモリのデータと同期化されるためデータ損失の危険はありません。

最大化

モード

•

このモードで、キャッシュされたデータはパフォーマンスを強化するために周期的に加速されたディスクまたはボリュームに書き込まれます。キャッシュデバイスが不明または障害ありと報告された場合、加速されたディスクまたはボリュームにまだ書き込まれていなければ、そのデータは失われます。

ステップ

使用する SSD、キャッシュメモリに対して割り当てた SSD のサイズ、加速するハードディスク /ボリューム、アクセラレーションモードを選択した後、OK をクリックして Intel Smart Response Technology の設定を完了します。

「

アクセラレーションの

有効化」

ダイアログボックス

固有の機能 - 80 -

- 81 - 付録

第 5 章付録

(注 1)

SATAコントローラで RAID を作成しない場合、このステップをスキップしてください。

(注 2) SATA コントローラが AHCI または RAID モードに設定されているときに要求されます

。

(注 3) RAIDセットが SATA 6Gb/s と SATA 3Gb/s チャンネルにまたがって構築されるとき、RAID

セットのシステムパフォーマンスは接続されているデバイスによって変わります。

SATA

ハードドライブを設定するには

、以下

のステップに従ってください

：

A. コンピュータにSATAハードドライブを取り付ける B. BIOS セットアップで SATA コントローラモードを設定します。 C. RAID BIOS で RAID アレイを設定します。

(注 1)

D. SATA RAID/AHCI ドライバとオペレーティングシステムをインストールします。

(注 2)

始める前

に

以下を準備してください：

• 少なくとも 2 台の SATA ハードドライブ (最適のパフォーマンスを発揮するために、同じモ

デルと容量のハードドライブを 2 台使用することをお勧めします)。 RAID を作成したくない場合、準備するハードドライブは 1 台のみで結構です。

• Windows 7/XP セットアップディスク。

• マザーボードドライバディスク。

• USBフロッピーディスクドライブ（Windows XPのインストールの間必要）

• 空のフォーマット済みフロッピーディスク（Windows XPのインストールの間必要）

5-1-1 Intel Z77 SATA

コントローラを

構成

する

コンピュータに

SATA

ハードドライブをインストールする

SATA 信号ケーブルの一方の端を SATAハードドライブの背面に、もう一方の端をマザーボードの空いている SATA ポートに接続します。マザーボードに複数の SATA コントローラがある場合、「第1章、ハードウェアの取り付け」を参照してSATAポート用の SATA コントローラを確認して

ください。 (例えば、このマザーボードで、SATA3 0/1

(注3)

と SATA2 2/3/4/5 ポートは Z77 チップセッ

トでサポートされています。) 次に電源装置から電源コネクタをハードドライブに接続します。

5-1 SATA

ハードドライブの

設定

RAID

レベル

RAID 0 RAID 1 RAID 5 RAID 10

ハードドライブの最小数

≥2 2 ≥3 ≥4

アレイ容

量ハードドライブの

数 * 最小ドライブのサイズ

最小ドライブのサイズ(ハードドライブの

数 -1) * 最小ドライ

ブのサイズ

(ハードドライブの数/2) * 最小ドライ

ブのサイズ

耐故障性いいえはいはいはい

- 82 -付録

B. BIOS

セットアップで

SATA

コントローラモードを設定する

SATA コントローラコードがシステム BIOS セットアップで正しく設定されていることを確認して

ください。

ステップ 1: コンピュータの電源をオンにし、POST（パワーオンセルフテスト）中に <Delete> を押して BIOS セットアップに入ります。RAIDを作成するには、SATA Mode Selection メニューの下で Peripherals を RAID 設定します（図 1）。 RAIDを作成しない場合、この項目をIDEまたは AHCI に設定します。

（AHCI デフォルトでは）

ステップ

変更を保存し BIOS セットアップを終了します。

このセクションで

説明した BIOS セットアップメニューは、マザーボードの正確な設定によって異なることがあります。表示される実際の BIOS セットアップオプションは、お使いのマザーボードおよび BIOS バージョンによって異なります。

図 1

- 83 - 付録

C. RAID BIOS で RAID

アレイを設定する

RAID BIOS セットアップユーティリティに入って、RAID アレイを設定します。非 RAID 構成の場合、このステップをスキップし、Windows オペレーティングシステムのインストールに進んでください。

ステップ 1: POST メモリテストが開始された後でオペレーティングシステムがブートを開始する前に、

「Press <Ctrl-I> to enter Conﬁguration Utility」（図 2）。 <Ctrl> + を押して RAID 設定ユーティリティ

に入ります。

図 2

ステップ

<Ctrl> + を押すと、MAIN MENU スクリーンが表示されます (図 3)。

RAID

ボリュームを作成する

RAID アレイを作成する場合、MAIN MENU で Create RAID Volume を選択し <Enter> を押します。

図 3

RAID Volumes :

None dened.

Physical Devices : ID Device Model Serial # Size Type/Status(Vol ID) 0 ST3120026AS 3JT354CP 111.7GB Non-RAID Disk 1 ST3120026AS 3JT329JX 111.7GB Non-RAID Disk

Press <CTRL - I> to enter Conguration Utility..

Intel(R) Rapid Storage Technology - Option ROM - 11.0.0.1339

4. Recovery Volume Options

5. Acceleration Options

6. Exit

RAID Volumes :

None dened.

Physical Deivces : ID Device Model Serial # Size Type/Status(Vol ID)

0 ST3120026AS 3JT354CP 111.7GB Non-RAID Disk 1 ST3120026AS 3JT329JX 111.7GB Non-RAID Disk

[hi]-Select [ESC]-Exit [ENTER]-Select Menu

[ DISK/VOLUME INFORMATION ]

[ MAIN MENU ]

1. Create RAID Volume

2. Delete RAID Volume

3. Reset Disks to Non-RAID

- 84 -付録

ステップ

CREATE VOLUME MENU スクリーンに入った後、Name アイテムの下で 1~16 文字 (文字に特殊文字を含めることはできません) のボリューム名を入力し、<Enter> を押します。次に、RAID レベルを選択します (図 4)。サポートされるRAIDレベルにはRAID 0、RAID 1、RAID 10、と RAID 5が含まれています（使用可能な選択は取り付けられているハードドライブの数によって異なります）。 <Enter>を押して続行します。

ステップ

Disks アイテムの下で、RAID アレイに含めるハードドライブを選択します。取り付けたドライブが 2 しかない場合、ドライブはアレイに自動的に割り当てられます。必要に応じて、ストライブブロックサイズ (図 5) を設定します。ストライブブロックサイズは 4 KB〜128 KB まで設定できます。ストライプブロックサイズを選択してから、<Enter> を押します。

図 4

図 5

Intel(R) Rapid Storage Technology - Option ROM - 11.0.0.1339

RAID0: Stripes data (performance).

[hi]-Change [TAB]-Next [ESC]-Previous Menu [ENTER]-Select

[ HELP ]

Name : Volume0 RAID Level : RAID0(Stripe) Disks : Select Disks Strip Size : 128KB Capacity : 111.7 GB Sync : N/A Create Volume

[ CREATE VOLUME MENU ]

Intel(R) Rapid Storage Technology - Option ROM - 11.0.0.1339

The following are typical values: RAID0 - 128KB RAID10 - 64KB RAID5 - 64KB

[hi]-Change [TAB]-Next [ESC]-Previous Menu [ENTER]-Select

[ HELP ]

[ CREATE VOLUME MENU ] Name : Volume0 RAID Level : RAID0(Stripe) Disks : Select Disks Strip Size : 128KB Capacity : 111.7 GB Sync : N/A Create Volume

- 85 - 付録

ステップ

アレイの容量を入力し、<Enter> を押します。最後に、Create Volume で <Enter> を押し、RAID アレイの作成を開始します。ボリュームを作成するかどうかの確認を求められたら、<Y> を押して確認するか <N> を押してキャンセルします (図 6)。

完了したら、DISK/VOLUME INFORMAT

ION セクションに、RAID レベル、ストライブブロックサイ

ズ、アレイ名、およびアレイ容量などを含め、RAID アレイに関する詳細な情報が表示されます

(図 7)。

RAID BIOS ユーティリティを終了するには、<

Esc> を押すか MAIN MENU で 6. Exit を選択します。

これで、 SATA RAID/AHCI ドライバディスケットを作成し、 SATA RAID/ACHI ドライバとオペレー

ティングシステムをインストールできるようになりました。

図 6

図 7

Intel(R) Rapid Storage Technology - Option ROM - 11.0.0.1339

Press ENTER to create the specied volume.

[hi]-Change [TAB]-Next [ESC]-Previous Menu [ENTER]-Select

[ HELP ]

Name : Volume0 RAID Level : RAID0(Stripe) Disks : Select Disks Strip Size : 128 MB Capacity : 111.7 GB Sync : N/A Create Volume

[ CREATE VOLUME MENU ]

WARNING : ALL DATA ON SELECTED DISKS WILL BE LOST.

Are you sure you want to create this volume? (Y/N) :

Intel(R) Rapid Storage Technology - Option ROM - 11.0.0.1339

RAID Volumes : ID Name Level Strip Size Status Bootable

0 Volume0 RAID0(Stripe) 128KB 223.6GB Normal Yes

Physical Devices : ID Device Model Serial # Size Type/Status(Vol ID)

0 ST3120026AS 3JT354CP 111.7GB Member Disk(0) 1 ST3120026AS 3JT329JX 111.7GB Member Disk(0)

[hi]-Select [ESC]-Exit [ENTER]-Select Menu

[ DISK/VOLUME INFORMATION ]

[ MAIN MENU ]

4. Recovery Volume Options

5. Acceleration Options

6. Exit

1. Create RAID Volume

2. Delete RAID Volume

3. Reset Disks to Non-RAID

- 86 -付録

リカバリボリュームオプション

Intel Rapid Recover Technologyでは指定されたリカバリドライブを使用してデータとシステム操作を容

易に復元できるようにすることで、データを保護しています。Rapid Recovery Technology

では、R

AID 1 機能を採用しているため、マスタードライブからリカバリドライブにデータをコ

ピーすることができます。必

要に応じて、リカバリドライブのデータをマスタドライブに復元す

ることができます。

始める前

に:

•

リカバリドライブ

は、マスタドライブより大きな容量にする必要があります。

•

リカバリボリュームは、2

台のハードドライブがある場合のみ作成できます。リカバリボ

リュームと

RAID アレイはシステムに同時に共存することはできません。つまり、リカバリボ

リュームが

すでに作成されている場合、RAID アレイを作成できません。

•

デフォルトで、オペレ

ーティングシステムにはマスタドライブのみが表示されます。リカバリ

ドライブ

は非表示にされています。

ステップ

MAIN MENU で Create RAID Volume を選択し、<Enter>を押します（図 8）。

図 8

図 9

ステップ

ボリューム名を入力した後、RAID Level アイテムの下で Recovery を選択し<Enter>を押します（図 9）。

Intel(R) Rapid Storage Technology - Option ROM - 11.0.0.1339

Recovery: Copies data between a master and a recovery disk.

[hi]-Change [TAB]-Next [ESC]-Previous Menu [ENTER]-Select

[ HELP ]

Name : Volume0 RAID Level : Recovery Disks : Select Disks Strip Size : N/A Capacity : 0.0 GB Sync : Continuous Create Volume

[ CREATE VOLUME MENU ]

Intel(R) Rapid Storage Technology - Option ROM - 11.0.0.1339

RAID Volumes :

None dened.

Physical Disks : ID Drive Model Serial # Size Type/Status(Vol ID)

0 ST3120026AS 3JT354CP 111.7GB Non-RAID Disk 1 ST3120026AS 3JT329JX 111.7GB Non-RAID Disk

[hi]-Select [ESC]-Exit [ENTER]-Select Menu

[ DISK/VOLUME INFORMATION ]

[ MAIN MENU ]

4. Recovery Volume Options

5. Acceleration Options

6. Exit

1. Create RAID Volume

2. Delete RAID Volume

3. Reset Disks to Non-RAID

- 87 - 付録

図 10

ステップ

Select Disksアイテムの下で、<Enter>を押します。 SELECT DISKS ボックスで、マスタドライブに対して使用するハードドライブには<Tab>を押し、リカバリドライブに対して使用するハードドライブには<Space>を押します。（リカバリドライブの容量がマスタドライブの容量より大きい

ことを確認してください）。<Enter>を押して確認します (図 10)。

ステップ

Sync の下で、Continuous または On Request を選択します（図 11）。Continuous に設定されてい

るとき、両方のハードドライブがシステムの取り付けられていれば、マスタドライブのデータ

を変更するとその変更はリカバリドライブに自動的かつ連続してコピーされます。On Request では、オペレーティングシステムのIntel Rapid Storage Technologyユーティリティを使用してマスタ

ドライブからリカバリドライブに手動でデータを更新できます。 On Request では、マスタドラ

イブを以前の状態に復元することもできます。

図 11

ステップ

最後に、Create Volume アイテムで <Enter> を押してリカバリボリュームの作成を開始し、オンス

クリーンの指示に従って完了します。

Intel(R) Rapid Storage Technology - Option ROM - 11.0.0.1339

Choose the RAID level: RAID0: Stripes data (performance). RAID1: Mirrors data (redundancy).

Recovery: Copies data between a master and a recovery disk.

RAID10: Mirrors data and stripes the mirror.

RAID5: Stripes data and parity.

[hi]-Change [TAB]-Next [ESC]-Previous Menu [ENTER]-Select

[ HELP ]

[ CREATE VOLUME MENU ]

Name : Volume0 RAID Level : Recovery Disks : Select Disks Strip Size : 128KB Capacity : 223.6 GB Create Volume

[ SELECT DISKS ]

[hi]-Prev/Next [TAB]-(M)aster [SPACE]-(R)ecovery [ENTER]-Done

ID Drive Model Serial # Size Status

M0 ST3120026AS 3JT354CP 111.7GB Non-RAID Disk R

1 ST3120026AS 3JT329JX 111.7GB Non-RAID Disk

Select 1 Master and 1 Recovery disk to create volume.

Intel(R) Rapid Storage Technology - Option ROM - 11.0.0.1339

Select a sync option:

On Request: volume is updated manually

Continuous: volume is updated automatically

[hi]-Change [TAB]-Next [ESC]-Previous Menu [ENTER]-Select

[ HELP ]

Name : Volume0 RAID Level : Recovery Disks : Select Disks Strip Size : N/A Capacity : 0.0 GB Sync : Continuous Create Volume

[ CREATE VOLUME MENU ]

- 88 -付録

RAID

ボリュームを削除する

RAID アレイを削除するには、MAIN MENU で Delete RAID Volume を選択し、<Enter> を押します。 DELETE VOLUME MENU セクションで、上または下矢印キーを使用して削除するアレイを選択

し、<Delete> を押します。選択を確認するように求められたら (図 12)、<Y> を押して確認するか

<N> を押して中断します。

図 12

Intel(R) Rapid Storage Technology - Option ROM - 11.0.0.1339

Deleting a volume will reset the disks to non-RAID.

WARNING: ALL DISK DATA WILL BE DELETED.

(This does not apply to Recovery volumes)

[hi]-Select [ESC]-Exit [DEL]-Delete Volume

[ HELP ]

[ DELETE VOLUME MENU ]

Name Level Drives Capacity Status Bootable

Volume0 RAID0(Stripe) 2 223.6GB Normal Yes

ALL DATA IN THE VOLUME WILL BE LOST!

(This does not apply to Recovery volumes)

Are you sure you want to delete "Volume0"? (Y/N) :

[ DELETE VOLUME VERIFICATION ]

高速化

オプション

このオプションにより、インテルIRSTユーティリティを使用して作成された高速化ドライブ / ボリューム (図 13) の状態を表示できるようになります。アプリケーションエラーまたはオペレー

ティングシステムの問題によりインテルIRSTユーティリティを動作させることができなくなった場合は、RAID ROMユーティリティにあるこのオプションを使用して、高速化をなくすかまたは手動で同期を有効にする必要があります (最大化モードのみ)。ステップ: Acceleration Options で MAIN MENU を選択し、<Enter>を押します。高速化をなくすために、高速化するドライブ/ボリュームを選択してから <R> を押し、<Y> で確定します。キャッシュデバイスと高速化ドライブ/ボリュームのデータを同期するには、<S> を押してから <Y> を押して確定します。

図 13

Intel(R) Rapid Storage Technology - Option ROM - 11.0.0.1339

Press 's' to synchronize data from the cache device to

the Accelerated Disk/Volume

Press 'r' to remove the Disk/Volume Acceleration

WARNING: IT IS RECOMMENDED THAT YOU PERFORM A SYNCHRONIZATION

BEFORE REMOVING ACCELERATION

[hi]-Select [ESC]- Previous Menu

[ HELP ]

[ ACCELERATION OPTIONS ]

Name Type Capacity Mode Status

DISK PORT 3 Non-RAID Disk 74.5GB Enhanced In Sync

- 89 - 付録

5-1-2 Marvell 88SE9172 SATA

コントローラを

設定

する

コンピュータに

SATA

ハードドライブを取り付ける

SATA 信号ケーブルの一方の端を SATA ハードドライブの背面に、もう一方の端をマザーボード

の使用可能なSATAポートに接続します。Marvell 88SE9172 SATA コントローラは、オンボー eSATA と GSATA 6/7/8 コネクタを制御します。次に電源装置から電源コネクタをハードドライブに接続します。

B. BIOS

セットアップで

SATA

コントローラと

RAID

モードを設定する

SATA コントローラコードがシステム BIOS セットアップで正しく設定されていることを確認してください。

ステップ 1:

コンピュータの電源をオンにし、POST（パワーオンセルフテスト）中に <Delete> を押して BIOS

セットアップに入ります。RAIDを作成するには、PeripheralsをポイントしMarvell ATA Controller

Configurationサブメニューで GSATA Controller を RAID Mode (図 2) に設定します。RAIDを作成し

ない場合、この項目を IDE Mode または AHCI Mode に設定します。 (デフォルトでAHCI mode)

このセクションで

説明された BIOS セットアップメニューは、マザーボードの設定と異なることがあります。表示される実際の BIOS セットアップメニューオプションは、お使いのマザーボードと BIOS バージョンによって異なります。

図 1

- 90 -付録

C. RAID BIOSでRAID設定を構成

する

RAID BIOS セットアップユーティリティに入って RAID アレイを構成します。非 RAID 構成の場合、このステップをスキップし、Windows オペレーティングシステムのインストールに進んでください。 POST メモリテストが開始された後でオペレーティングシステムがブートを開始する前に、

「Press <Ctrl>+<M> to enter BIOS Setup or <Space> to continue」（図 3）というメッセージを確認しま

す。 <Ctrl> + <M> を押して RAID セットアップユーティリティに入ります。

ステップ 2: 変更を保

存し、BIOSセットアップを終了します。

図 2

図 3

Marvell 88SE91xx Adapter - BIOS Version 1.0.1.0025 PCIe x2 5.0Gbps Mode: RAID [Virtual Disks] No Virtual Disk! [Physical Disks] Adapter 0 Port Disk Name Size Max Speed S0 SATA: WDC WD800JD-22LSA0 76.3GB SATA 3Gb/s S1 SATA: WDC WD800JD-22LSA0 76.3GB SATA 3Gb/s

Press <Ctrl>+<M> to enter BIOS Setup or <Space> to continue_

- 91 - 付録

図 4

RAID

アレイの

作成:

ステップ 1: メイン画面で、RAID タブの<Enter>を押します。 RAID Config メニューが表示されます

（図

5）。 Create VD 項目で、<Enter> を押します。

RAID セットアップユーティリティのメイン画

面で（図 4）、左右のキーを使用してタブ間を移動

します。

図 5

ENTER/SPACE: Select, ESC: Back/Exit

Adapter 0

[ Adapter ] [ Devices ] [ RAID ]

Vendor ID Device ID: 1B4B:91A2 BIOS Version: 1.0.1.0025 PCI Slot: 00 IRQ Number: 0A Raid Mode: RAID0 RAID1

ENTER/SPACE: Select, ESC: Back/Exit

[ Adapter] [ Devices]

[ RAID ]

Delete VD

Wipe out disk Spare Management

RAID Cong

Create VD

- 92 -付録

ステップ

3: Create VD メニュー（図 7）で、上下の矢印ボタンを使用して選択バーを移動して項目を選択し、<Enter>を押してオプションを表示します。要求された項目を順番に設定し、下矢印キーを押して次の項目に進みます。順番：

1. RAID Level: オプションには、RAID 0 (ストライプ) と RAID 1 (ミラー) が含まれます。

2. Stripe Size: ストライプブロックサイズを選択します。オプションにはなし 32 KB、64 KB、と

128 KB。

3. Quick Init: アレイを作成しているとき、ハードドライブの古いデータをすぐに消去するかどう

かを選択します。

4. Cache Mode: ライトバックまたはライトスルーキャッシュを選択します。

5. VD Name: 1〜10 文字でアレイ名を入力します（文字に特殊文字を使用することはできませ

ん）。

図 6

図 7

ステップ

2: 次の画面には、取り付けた 2台のハードドライブが表示されます。それぞれ 2台のハードドライブの <Enter> または <Space> を押して、RAID アレイに追加します。選択したハード

ドライブがアスタリスクでマークされます（図 6）。NEXT で <Enter>を押します。

ENTER/SPACE: Select, ESC: Back/Exit

[ Adapter] [ Devices]

[ RAID ]

RAID Cong

Port Disk Name Size Max Speed Status

* S1 SATA: WDC WD800JD-22LSA0 76.3GB SATA 3Gb/s FREE

Select free disks to create

* S0 SATA: WDC WD800JD-22LSA0 76.3GB SATA 3Gb/s FREE

ENTER/SPACE: Select, ESC: Back/Exit

[ Adapter] [ Devices]

[ RAID ]

RAID Cong

Port Disk Name Size Max Speed Status * S0 SATA: WDC WD800JD-22LSA0 76.3GB SATA 3Gb/s FREE * S1 SATA: WDC WD800JD-22LSA0 76.3GB SATA 3Gb/s FREE

Select free disks to create

RAID Level : Max Size (MB): 152478 Stripe Size : 64KB Quick Init : NO Cache Mode : WriteBack VD Name : Disks ID : 01

Create VD

RAID0

- 93 - 付録

RAID BIOS ユーティリティを終了するには、メイン画面の <Esc> を押し、<Y> を押して確認します。

次に、オペレーティングシステムのインストー

ルに進みます。

完了すると、RAID タブ

が新しいアレイに表示されます。 (図 9)

図 8

図 9

6. NEXT:

上の設定を完了した後、NEXT に移動して <Enter> を押しアレイの作成を開始します。

確認を求められたら、<Y> を押して確認するか <N> を押してキャンセルします (図 8)。

[ Adapter] [ Devices]

[ RAID ]

Create the VD?[Y]

RAID Cong

Port Disk Name Size Max Speed Status * S0 SATA: WDC WD800JD-22LSA0 76.3GB SATA 3Gb/s FREE * S1 SATA: WDC WD800JD-22LSA0 76.3GB SATA 3Gb/s FREE NEXT

Select free disks to create

RAID Level : RAID0 Max Size (MB): 152478 Stripe Size : 64KB Quick Init : NO Cache Mode : WriteBack VD Name : GBT Disk ID : 01

Create VD

ENTER/SPACE: Select, ESC: Back/Exit

[ Adapter ] [ Devices ] [ RAID ]

[Virtual Disks] ID Name Size Level Status Stripe CacheMode

0 GBT 152.4GB RAID0 ONLINE 64KB WriteBack

[Physical Disks] Port Disk Name Size Max Speed Status

S0 SATA: WDC WD800JD-22LSA0 76.3GB SATA 3Gb/s ASSIGNED S1 SATA: WDC WD800JD-22LSA0 76.3GB SATA 3Gb/s ASSIGNED

- 94 -付録

オペレーティングシステムで

Marvell RAID

ユーティリティを使用します

Marvell ストレージユーティリティを使うと、アレイをセットアップしたり、オペレーティングシステムで現在のアレイステータスを表示したりできます。ユーティリティをインストールするには、マザーボードドライバディスクを挿入し、Application Software\Install Application Software に移動して、インストールする Marvell Storage Utility を選択します。注：インストール後、オペレーティングシステムへのログインに使用したのと同じアカウント名とパスワードにユーティリティにログインする必要があります。以前アカウントパスワードを設定しなかった場合、Login をクリックして Marvell ストレージユーティリティに直接入ります。ハードドライブを IDE または AHCI モードに設定している場合、Marvell ストレージユーティリティにハードドライブは通常表示されません。

RAID

アレイの

削除:

既存のアレイを削除するには、

RAID

タブの<Enter>を押して

Delete VD

を選択します。

Delete VD

メ

ニューが表示されたら、アレイの <Enter> を押して選択し、NEXT で <Enter> を押します。求め

られたら、<Y> を押して確認します(図 10)。「VDのMBRを削除しますか?」というメッセージが

表示されたら、<Y>を押してMBRを消去するか、他のキーをおして無視しまう。

図 10

[ Adapter] [ Devices]

[ RAID ]

Delete the VD?[Y]

RAID Cong

ID Name Size Level Status Stripe CacheMode

* 0 GBT 152.4GB RAID0 ONLINE 64KB WriteBack

Delete VD

- 95 - 付録

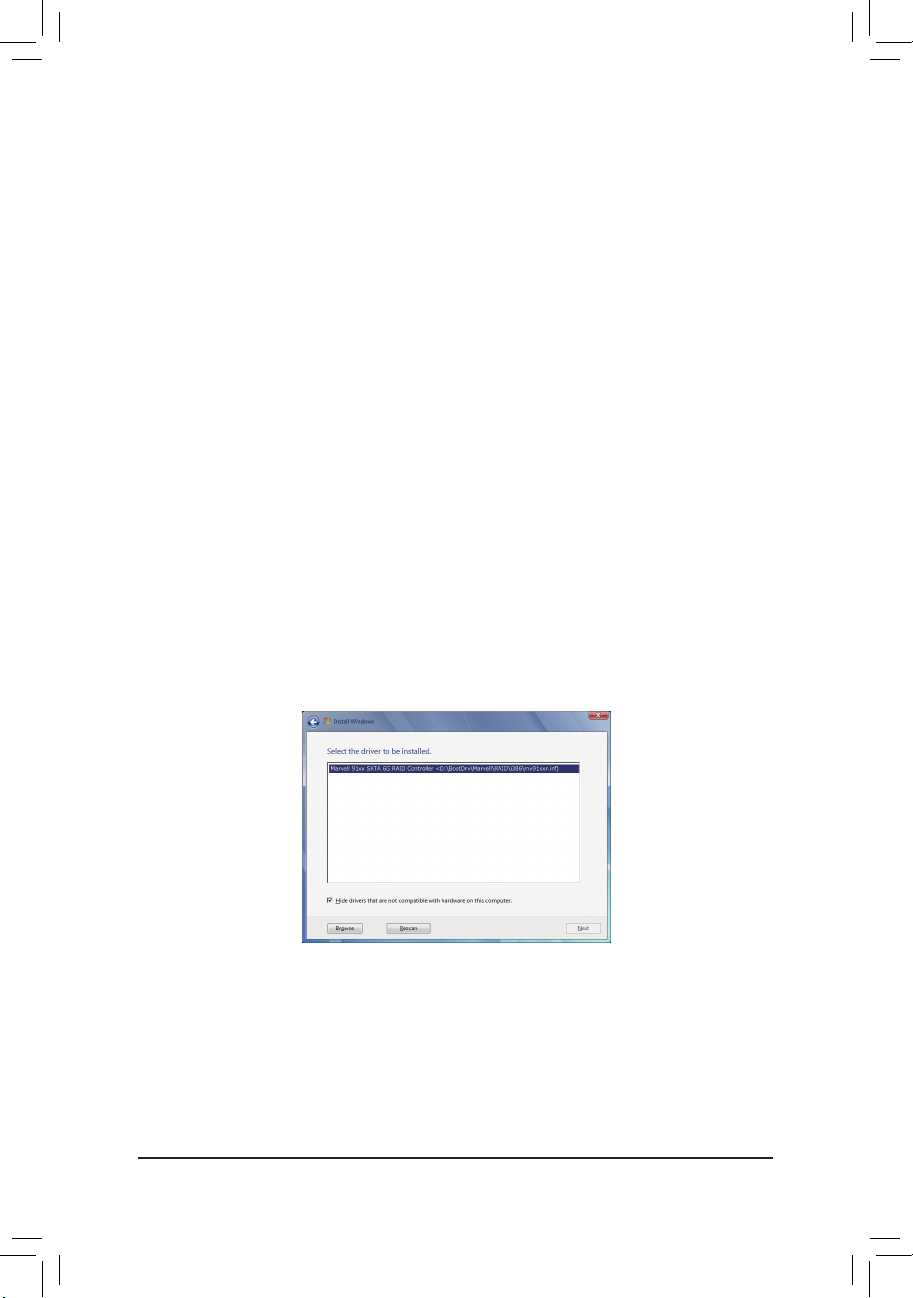

図 1

A. Windows 7

のインストール

Intel Z77 の場合:

Windows 7 にはすでに Intel SATA RAID/AHCI ドライバが含まれているため、Windows のインストールプロセスの間、RAID/AHCIを個別にインストールする必要はありません。オペレーティングシステムのインストール後、「Xpress Install」を使用してマザーボードドライバディスクから必要な

ドライバをすべてインストールして、システムパフォーマンスと互換性を確認するようにお勧

めします。

Marvell 88SE9172の場合:

ステップ

1: Windows 7 セットアップディスクからブートし、標

準の OS インストールステップを実施します。

「W

indows のインストール先」画面が表示されたら、Load Driver を選択します。

ステップ

マザーボードドライバディスクを挿

入し、ドライバの場所を閲覧します。ドライバの場所は次

の通りです。

Windows 32 ビットの場合のRAIDドライバ: \BootDrv\Marvell\RAID\i386 Windows 64 ビットの場合のRAIDドライバ: \BootDrv\Marvell\RAID\amd64 Windows 32 ビットの場合のAHCIドライバ: \BootDrv\Marvell\AHCI\Floppy32 Windows 64 ビットの場合のAHCIドライバ: \BootDrv\Marvell\AHCI\Floppy64

ステップ 3: 図 1 に示した

画面が表示されたら、 Marvell 91xx SATA 6G RAID Controller を選択し、Next をク

リックしてドライバをロードし OS のインストールを続行します。

5-1-3 SATA RAID/AHCI

ライバとオペレーティングシステムのインストール

BIOS設定が正しく行われていれば、Windows 7/XPをいつでもインストールできます。

- 96 -付録

B. Windows XP

のインストール

OS インストールの間、ドライバを含むフロッピーディスクから SATA RAID/AHCI ドライバをインストールする必要があるため、Windows XP をインストールする前に、まず USB フロッピーディスクドライブをコンピュータに接続してください。ドライバがない場合、ハードドライブは

Windows セットアッププロセスの間認識されません。まず、マザーボードドライバディスクからフロッピーディスクにドライバをコピーします。以下の方法を参照してください。

方法 A:

Intel Z77 の場合、

•

\BootDrv\iRST\32Bit フォルダのすべてのアイルをフロッピーディスクにコピーします。Windows 64-Bit をインストールするには、64Bit フォルダにファイルをコピーします。 Marvell 88SE9182 の場合、

•

\BootDrv\Marvell\RAID\Floppy32 フォルダ

のすべてのファイルをフ

ロッピーディスクにコピーします。W

indows 64-Bit をインストールするには、Floppy64 フォルダにファイルをコピーします。 AHCIモードの場合、32ビットと64ビットのどちらのバージョンをインストールするかによって、AHCI\Floppy32 または AHCI\Floppy64フォルダのファイルをコピーします。

方法 B: ステップ:

1: 代替システムを使い、マザーボードドライバディスクを挿入します。 2: 光学ドライブフォルダから、BootDrvフォルダの Menu.exe ファイルをダブルクリックします。

図 2 のようなコマンドプロンプトウィンドウが開きます。

3: 空のフォーマット済みディスクを挿入します（USBフロッピーディスクドライブを使用してい

る場合、ドライブ A として指定されていることを確認してください）。メニューから対応する

文字を押すことでコントローラドライバを選択し、<Enter>を押します。例えば、図 2 のようなコマンドプロンプトウィンドウが開きます。

Intel Z77 の場合、Windows 32-Bit オペレーティングシステムで

•

8) Intel Rapid Storage driver for

32bit system を選

択します。

Marvell 88SE9172 の場合

•

、7

) Marvell RAID driver を選択します。 (AHCIドライバの場合、Marvell

AHCI driver を選

択します。)

ドライバファイルがフロッピーディスクに自動的にコピーされます。完了したら、どれかのキー

を押して終了します。

図 2

- 97 - 付録

図 3

Windows セットアッププロセスの

間、ドライバをインストールするには次を参照してください。ステップ 1: システムを再起動して Windows XP セットアップディスクから起動し、「サードパーティ製 SCSI または RAID ドライバをインストールする必要がある場合 F6 を押してください」というメッセージが表示されたら直ちに <F6> を押します。追加 SCSI アダプタを指定するように求めるスクリーンが表示されます。<S> を押します。

ステップ 2:

Intel Z77の場合:

SATA RAID/AHCI ドライバを含むフロッピーディスクを挿入し、<Enter> を押します。次に、以下の図 2 のようなコントローラメニューが表示されます。 Intel(R) Desktop/Workstation/Server Express Chipset SATA RAID Controller を選択し、<Enter>を押します。 AHCI モードの場合、キーボードの矢印キーを使用して Intel(R) Desktop/Workstation/Server Express Chipset SATA AHCI Controller アイテムにスクロールし <Enter> を押します。

Windows Setup

You have chosen to congure a SCSI Adapter for use with Windows,

using a device support disk provided by an adapter manufacturer.

Select the SCSI Adapter you want from the following list, or press ESC to return to the previous screen.

ENTER=Select F3=Exit

Intel(R) ICH7R/DH SATA RAID Controller Intel(R) ICH7MDH SATA RAID Controller Intel(R) Desktop/Workstation/Server Express Chipset SATA RAID Controller Intel(R) Mobile Express Chipset SATA RAID Controller

- 98 -付録

ステップ

次のスクリーンで、<Enter> を押してドライバのインストールを続行します。ドライバのインス

トール後、Windows XP インストールに進むことができます。

図 4

Marvell 88SE9172

の

場合:

SATA RAID/AHCIドライバを含むフロッピーディスクを挿入し、<S>を押します。 Windows XP の 32 ビットと 64ビットのどちらのバージョンをインストールするかによって、32ビットまたは64ビッ

トアイテムを選択します (図 4)。Marvell shared library と Marvell 91xx SATA RAID Controller を、どちらもインストールする必要があります。以下では、32ビットバージョンをインストールするものとします。以下では、32ビットバージョンをインストールするものとします。まず、Marvell

shared library for 32bit (install first)、<Enter>を押します。次の画面で、<S>を押して図 4の画面に戻

ります。次に、Marvell 91xx SATA RAID Controller 32bit Driver コントローラ32ビットドライバを選

択し、<Enter>を押します。確認画面に 2つのドライバが表示されたら、<Enter> を押してドライバのインストールを続けます。

Windows Setup

You have chosen to congure a SCSI Adapter for use with Windows,

using a device support disk provided by an adapter manufacturer.

Select the SCSI Adapter you want from the following list, or press ESC to return to the previous screen.

ENTER=Select F3=Exit

Marvell shared library for 32bit (install rst)

Marvell 91xx SATA RAID Controller 32bit Driver

Marvell shared library for 64bit (install rst)

Marvell 91xx SATA RAID Controller 64bit Driver

- 99 - 付録

ステップ

新しいハードドライブを選択して再構築するアレイに追加し、<Enter> を押します。次の画面が表示され、オペレーティングシステムに入った後で自動再構築が自動的に実行されます（RAID ボリュームが再構築されることを示す通知領域で Intel Rapid Storage Technology アイコンを確認します）。この段階で自動再構築を有効にしないと、オペレーティングシステムでアレイを手動で再構築する必要があります（詳細については、次のページを参照してください）。

アレイを

再構築する

再構築は、アレイの他のドライブからハードドライブにデータを復元するプロセスです。再構築は、RAID 1、 RAID 5 、RAID 10 アレイなど耐故障性アレイに対してのみ、適用されます。以下の手順では、新しいドライブを追加して故障したドライブを交換し RAID 1 アレイに再構築するものとします。（注: 新しいドライブは古いドライブより大きな容量にする必要があります。）

Intel Z77の場合:

コンピュータの電源をオフにし、故障したハードドライブを新しいものと交換します。コンピュータを再起動します。

• 自動

再構築を有効

にする

ステップ 1:

「Press <Ctrl-I> to enter Conﬁguration Utility」というメッセージが表示されたら、<Ctrl> + を押して RAID

構成ユーティリティに入ります。 RAID 構成ユーティリティに入ると、次の画面が表示されます。

Intel(R) Rapid Storage Technology - Option ROM - 11.0.0.1339

3. Reset Disks to Non-RAID

4. Exit

RAID Volumes :

None dened.

Physical Disks : ID Drive Model Serial # Size Type/Status(Vol ID)

0 ST3120026AS 3JT354CP 111.7GB Member Disk (0) 1 WDC WD800JD-22LS WD-WMAM9W736333 111.7GB Non-RAID Disk

[hi]-Select [ESC]-Exit [ENTER]-Select Menu

[ DISK/VOLUME INFORMATION ]

[ MAIN MENU ]

1. Create RAID Volume

2. Delete RAID Volume

[ DEGRADED VOLUME DETECTED ]

[hi]-Previous/Next [ENTER]-Select [ESC]-Exit

"Degraded volume and disk available for rebuilding detected. Selecting a disk initiates a rebuild. Rebuild completes in the operating system.

Select the port of the destination disk for rebuilding (ESC to exit):

ID Drive Model Serial # Size

1 WDC WD800JD-22LS WD-WMAM9W736333 111.7GB

Intel(R) Rapid Storage Technology - Option ROM - 11.0.0.1339

RAID Volumes : ID Name Level Strip Size Status Bootable

0 Volume0 RAID1(Mirror) N/A 111.7GB Rebuild Yes

Physical Devices : ID Devices Model Serial # Size Type/Status(Vol ID)

0 ST3120026AS 3JT354CP 111.7GB Member Disk (0) 1 WDC WD800JD-22LS WD-WMAM9W736333 111.7GB Member Disk (0)

[hi]-Select [ESC]-Exit [ENTER]-Select Menu

[ DISK/VOLUME INFORMATION ]

Volumes with "Rebuild" status will be rebuilt within the operating system.

[ MAIN MENU ]

4. Recovery Volume Options

5. Acceleration Options

6. Exit

1. Create RAID Volume

2. Delete RAID Volume

3. Reset Disks to Non-RAID

- 100 -付録

•

オペレーティングシステムで

再構築を実行

する

オペレーティングシステムに入っている間に、チップセットドライバがマザーボードドライバディスクからインストールされていることを確認します。Start メニューで All Programs から Intel Rapid Storage Technology ユーティリティを起動します。

ステップ

Manage メニューに移動し、Manage Volume でRebuild to another disk をクリックします。

画面左の Status 項目にリビルド進

捗状況

が表示されます。

ステップ

新しいドライブを選択してRAIDをリビルドし、Rebuild をクリックします。

ステップ

RAID 1 ボリュームを再構築した後、Status に Normal として表示されます。

Gigabyte GA-Z77X-UD3H-WB WIFI User Manual [ja]

Specifications and Main Features

Frequently Asked Questions

User Manual

1-1 取り付け手順

1-2 製品の仕様

メモリの取り付け

メモリの取り付け

2-1 起動画面

メインメニュー

2-3 M.I.T.

2-5 BIOS Features (BIOS の機能)

2-6 Peripherals (周辺機器)

2-7 Power Management (電力管理)

3-4 Contact (連絡先)

4-1 Xpress Recovery2

第 4 章固有の機能

4-3 EasyTune 6

4-4 Q-Share

4-5 eXtreme Hard Drive (X.H.D)

4-6 Auto Green

4-7 Intel Rapid Start Technology

4-8 Intel Smart Connect Technology

4-9 Intel Smart Response

第 5 章付録

Gigabyte GA-Z77X-UD3H-WB WIFI User Manual [ja]

Specifications and Main Features

Frequently Asked Questions

User Manual

1-1 取り付け手順

1-2 製品の仕様

メモリの取り付け

メモリの取り付け

2-1 起動画面

メインメニュー

2-3 M.I.T.

2-5 BIOS Features (BIOS の機能)

2-6 Peripherals (周辺機器)

2-7 Power Management (電力管理)

3-4 Contact (連絡先)

4-1 Xpress Recovery2

第 4 章 固有の機能

4-3 EasyTune 6

4-4 Q-Share

4-5 eXtreme Hard Drive (X.H.D)

4-6 Auto Green

4-7 Intel Rapid Start Technology

4-8 Intel Smart Connect Technology

4-9 Intel Smart Response

第 5 章 付録

第 4 章固有の機能

第 5 章付録
