GA-M68MT-D3P
GA-M68MT-S2P
Carte mère socket AM3 pour
Processeurs AMD Phenom™ II/AMD Phenom
™
Manuel d'utilisation
Rév. 3001
Motherboard
GA-M68MT-D3P
GA-M68MT-S2P
Dec. 31, 2010
Dec. 31, 2010
Motherboard
GA-M68MT-D3P/GA-M68MT-S2P
Copyright
©
2010 GIGA-BYTE TECHNOLOGY CO., LTD. Tous droits réservés
Les marques commerciales utilisées dans ce manuel sont des marques enregistrées par
leurs propriétaires respectifs.
Décharge de responsabilité
Les informations contenues dans ce manuel sont protégées par les lois sur le copyright et appartiennent à GIGABYTE.
GIGABYTE se réserve le droit de faire des modications aux spécications ou aux fonctions décrites dans ce manuel sans préavis. Aucune partie de ce manuel ne doit être reproduite, copiée,
traduite, envoyée ou publiée sous aucune forme ou par quelque moyen que ce soit sauf avec la
permission écrite de GIGABYTE.
Pour des informations détaillées sur le produit, lisez le Manuel d’utilisation.
Pour des informations sur le produit, vériez notre site Web : http://www.gigabyte.com
Identication de la version de révision de votre carte mère

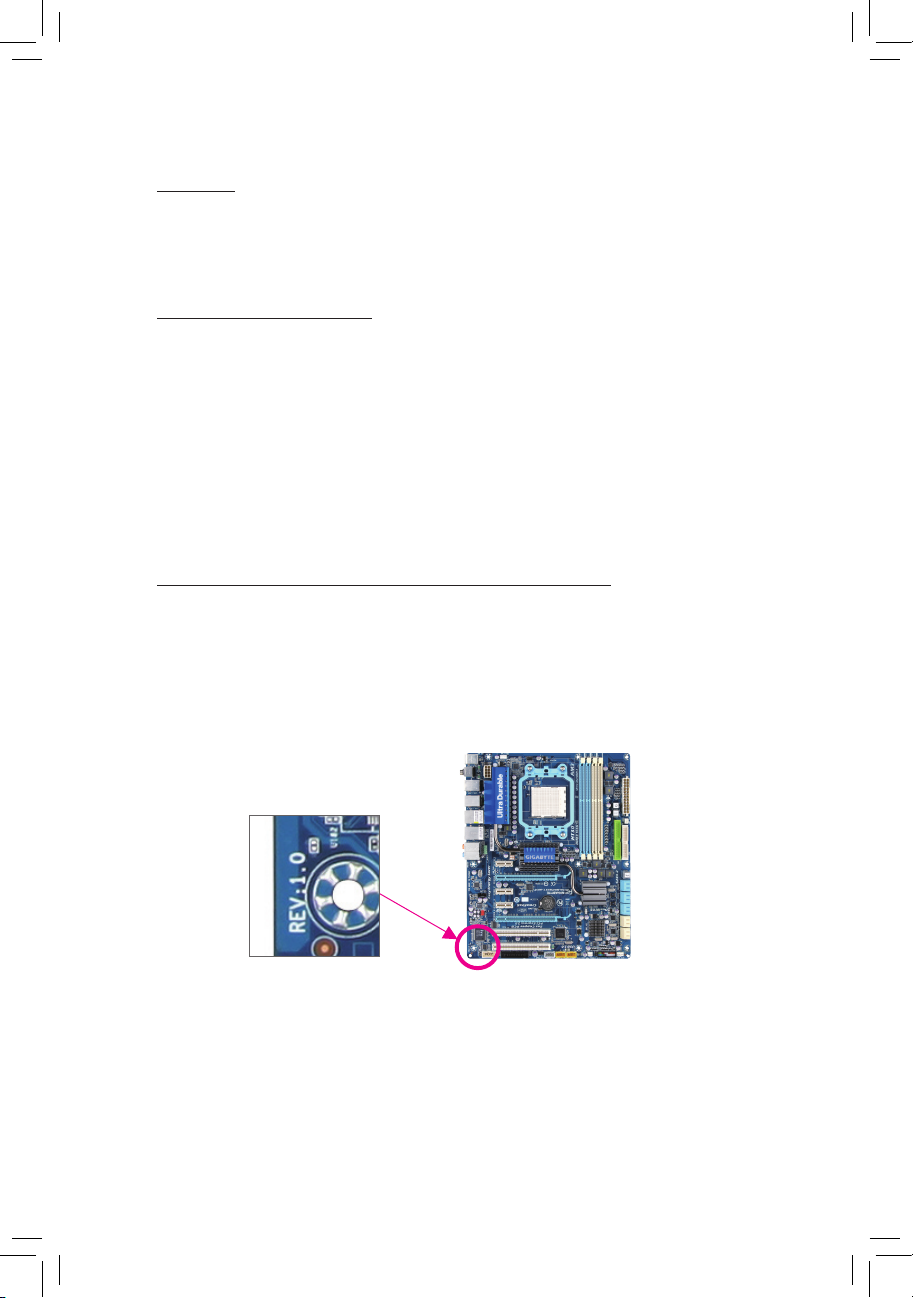

Le numéro de la version de révision de votre carte mère ressemble à ceci : "REV: X.X." Par
exemple, "REV : 1.0" indique que la version de révision de la carte mère est 1.0. Vériez la ver-
sion de révision de votre carte mère avant de mettre à jour le BIOS de la carte mère, les pilotes
ou lorsque vous voulez obtenir des informations techniques.
Exemple:
- 4 -
Table des matières
Disposition de la carte mère GA-M68MT-D3P/GA-M68MT-S2P .....................................5
Chapitre 1 Installation matérielle .....................................................................................6
1-1 Précautions d’installation .................................................................................6
1-2 Spécications du produit .................................................................................. 7
1-3 Installation du processeur et de son dispositif de refroidissement ................... 9
1-4 Installation de la mémoire ................................................................................ 9
1-5 Installation d’une carte d’extension ................................................................ 10
1-6 Connecteurs du panneau arrière ...................................................................10
1-7 Connecteurs internes ..................................................................................... 12
Chapitre 2 Conguration du BIOS .................................................................................19
2-1 Écran de démarrage ......................................................................................19
2-2 Menu Principal ...............................................................................................19
2-3 MB Intelligent Tweaker(M.I.T.) ........................................................................ 20
2-4 Standard CMOS Features ..............................................................................22
2-5 Advanced BIOS Features ..............................................................................24
2-6 Integrated Peripherals .................................................................................... 26
2-7 Power Management Setup .............................................................................28
2-8 PnP/PCI Congurations ................................................................................. 30
2-9 PC Health Status ............................................................................................30
2-10 Load Fail-Safe Defaults ..................................................................................31
2-11 Load Optimized Defaults ................................................................................ 32
2-12 Set Supervisor/User Password ...................................................................... 32
2-13 Save & Exit Setup .......................................................................................... 33
2-14 Exit Without Saving ........................................................................................ 33
Chapitre 3 Installation des pilotes ..................................................................................34
Installation des pilotes de la puce .............................................................................34
Chapitre 4 Appendice ....................................................................................................34
Conguration de disque(s) dur(s) SATA .................................................................... 34
- 5 -

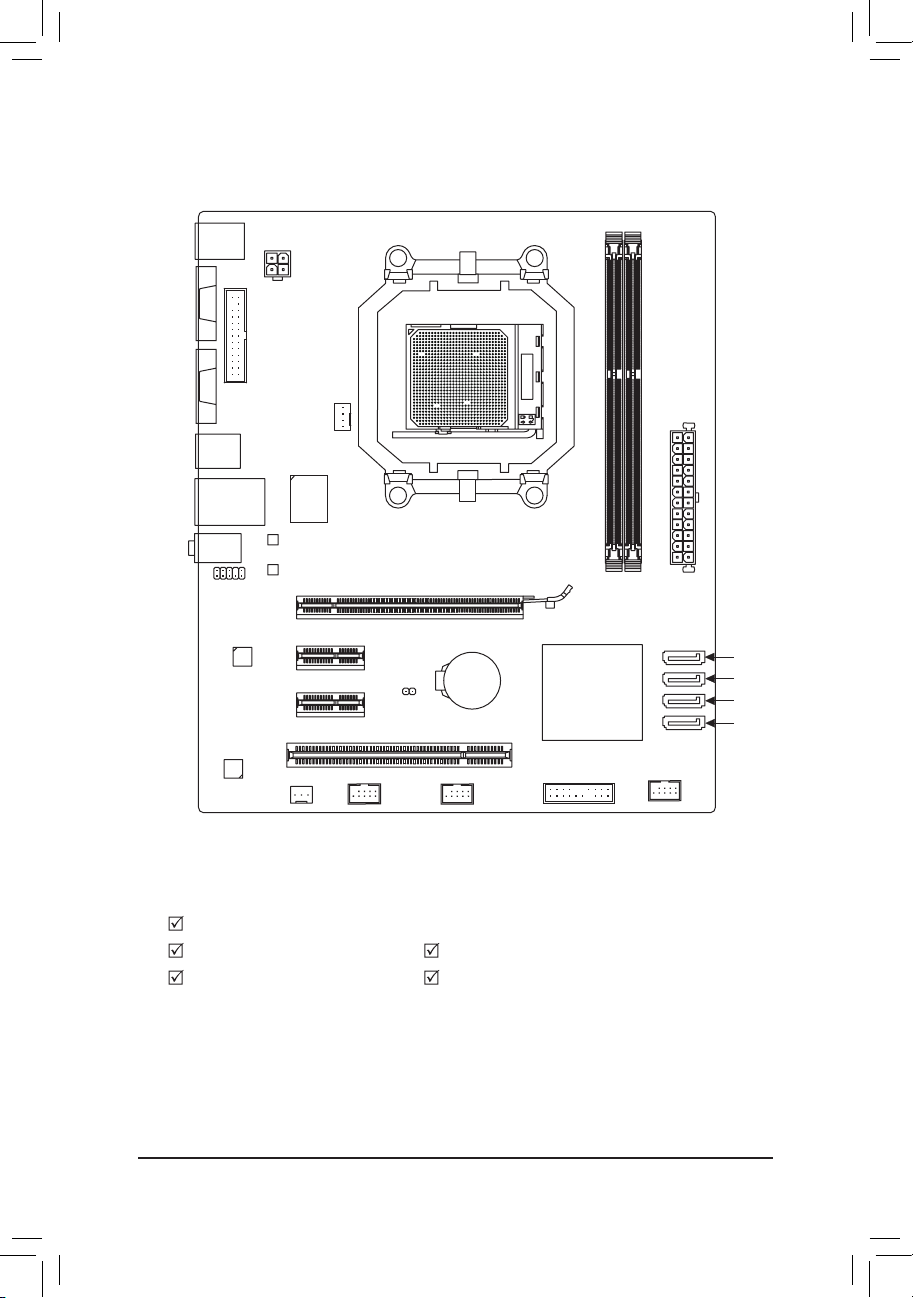

Disposition de la carte mère GA-M68MT-D3P/GA-M68MT-S2P
KB_MS
CPU_FAN
Socket AM3
ATX
GA-M68MT-D3P
GA-M68MT-S2P
F_AUDIO
AUDIO
PCIEX16
DDR3_1
DDR3_2
ATX_12V
NVIDIA® GeForce
7025/nForce 630a
SATA2_2
SATA2_3
SATA2_1
SATA2_0
COMA
CODEC
BAT
VGA
USB
LAN
PCI
F_USB1
M_BIOS
F_PANEL
Realtek
RTL8211CL
B_BIOS
iTE
IT8720
F_USB2
PCIEX1_1
R_USB
CLR_CMOS
SYS_FAN
PCIEX1_2
F_USB3
LPT
"*" Le GA-M68MT-D3P adopte une conception à condensateur tout solide.
Contenu de la boîte
Carte mère GA-M68MT-D3P ou GA-M68MT-S2P
Disque de pilote de la carte mère Manuel d'utilisation
Capot des connecteurs E/S Deux câbles SATA
Le contenu de la boîte ci-dessus est pour référence uniquement, les éléments actuels fournis dépendent du type de
produit obtenu.
Le contenu de la boîte est sujet à modications sans préavis.
Installation matérielle - 6 -
1-1 Précautions d’installation
La carte mère contient de nombreux circuits et composants électroniques fragiles qui peuvent
s’abîmer suite à une décharge électrostatique (ESD). Avant l’installation, lisez attentivement le
manuel d’utilisation et suivez les procédures suivantes:
Avant l’installation, ne pas retirer ou casser l’étiquette du numéro de série de la carte mère •
ou l’étiquette de garantie de la carte mère fournie par votre revendeur. Ces étiquettes sont
nécessaires pour la validité de la garantie.
Toujours éteindre l’alimentation secteur en débranchant le cordon d’alimentation de la prise •
murale avant d’installer ou d’enlever la carte mère ou autres composants matériels.
Quand vous branchez les composants matériels sur les connecteurs internes de la carte •
mère, assurez-vous qu’ils sont branchés correctement et fermement.
Lorsque vous manipulez la carte mère, évitez de toucher les ls ou les connecteurs •
métalliques.
Il est préférable de porter une manchette à décharge électrostatique (ESD) lorsque vous •
manipulez des composants électroniques comme une carte mère, une unité centrale ou
une mémoire. Si vous n’avez pas de manchette à décharge électrostatique, gardez les
mains sèches et touchez d’abord un objet métallique pour éliminer l’électricité statique.
Avant d’installer la carte mère, veuillez l’avoir au sommet d’un disque antistatique ou dans •
un conteneur de protection électrostatique.
Avant de débrancher le câble d’alimentation électrique de la carte mère, assurez-vous que •
l’alimentation électrique a été coupée.
Avant la mise sous tension, assurez-vous que la tension d’alimentation a été dénie en •
fonction des normes locales relatives à la tension électrique.
Avant d’utiliser le produit, veuillez vérier que tous les câbles et les connecteurs •
d’alimentation de vos composants matériels sont connectés.
Pour éviter d’endommager la carte mère, veuillez ne pas laisser de vis entrer en contact •
avec les circuits de la carte mère ou ses composants.
Assurez-vous qu’il n’y a pas de vis ou de composants métalliques restant placés sur la •
carte mère ou dans le boîtier de l’ordinateur.
Veuillez ne pas placer le système de l’ordinateur sur une surface inégale.•
Veuillez ne pas placer le système de l’ordinateur dans un environnement à température •
élevée.
N’allumez pas l’ordinateur pendant la procédure d’installation, vous pourriez endommager •
les composants du système et créer un risque de blessure à l’utilisateur.
Si vous n’êtes pas sûr (e) des étapes d’installation ou si vous rencontrez des problèmes •
quant à l’utilisation du produit, veuillez consulter un informaticien agréé.
Chapitre 1 Installation matérielle
- 7 - Installation matérielle
1-2 Spécications du produit
Processeur Prise en charge des processeurs AM3 :
processeur AMD Phenom™ II/processeur AMD Athlon™ II
(Allez sur le site Web de GIGABYTE pour la dernière liste des CPU pris en
charge.)
Hyper Transport Bus 2000 MT/s
Jeu de puces NVIDIA
®
GeForce 7025/nForce 630a
Mémoire 2 x Support DDR3 DIMM 1,5V prenant jusqu’à 8 GB de mémoire système
en charge
* En raison de la limitation du système d'exploitation Windows à 32 bits, quand plus
de 4 GB de mémoire physique est installé, le volume réel de la mémoire afché est
inférieur à 4 GB.
Architecture de mémoire à canaux doubles
Prise en charge des barrettes mémoire DDR3 1333(O.C.)/1066/800 MHz
(Allez sur le site Web de GIGABYTE pour les dernières vitesses et modules
de mémoire supportés.)
Graphiques intégrés
Intégré au chipset:
- 1 x Port D-Sub
Audio Codec Realtek ALC888B/889
Son haute dénition
2/4/5.1/7.1-canaux
* Pour congurer l'audio 7.1-canaux, il vous faut utiliser un module audio HD en face
avant et activer la fonction audio multi-canal via le pilote audio.
LAN 1 x Puce Realtek RTL8211CL (10/100/1000 Mbit)
Fentes d’extension 1 x fente PCI Express x16, marchant à x16
2 x fentes PCI Express x1
1 x fente PCI
Interface de stockage Jeu de puces:
- 4 x connecteurs SATA 3Go/s, permettant de connecter jusqu’à 4
dispositifs SATA 3Go/s
- Prise en charge de SATA RAID 0, RAID 1, RAID 10, RAID 5 et JBOD
USB Jeu de puces:
- Jusqu'à 10 ports USB 2.0/1.1 (4 sur le panneau arrière, 6 via les
brackets USB connectés aux connecteurs internes USB)
Connecteurs
internes
1 x connecteur d'alimentation principal ATX 24 broches
1 x connecteur d’alimentation à 4 broches ATX 12V
4 x connecteurs SATA 3Go/s
1 x connecteur de ventilateur du processeur
1 x connecteurs de ventilateur du système
1 x connecteur du panneau avant
1 x connecteur audio du panneau avant
3 x connecteurs USB 2.0/1.1
1 x connecteur du port parallèle
1 x cavalier d’effacement du CMOS
Installation matérielle - 8 -
Connecteurs du
panneau arrière
1 x port clavier PS/2
1 x port souris PS/2
1 x port D-Sub
1 x port série
4 x ports USB 2.0/1.1
1 x ports RJ-45
3 x Jacks audio (Entrée ligne/Sortie ligne/Microphone)
Contrôleur E/S
Puce iTE IT8720
Moniteur matériel
Détection de tension du système
Détection de température du processeur/du système
Détection de vitesse de ventilateur CPU/Système
Alerte de surchauffe CPU/Système
Alerte de panne ventilateur CPU/Système
Contrôle de vitesse de ventilateur CPU
* Si la fonction de contrôle de la vitesse du ventilateur du CPU est prise en charge
dépendra du refroidisseur de processeur que vous installerez.
BIOS
2 x 8 Mbit ash
Utilisation de AWARD BIOS agréé
Prise en charge de DualBIOS
™
PnP 1.0a, DMI 2.0, SM BIOS 2.4, ACPI 1.0b
Fonctions uniques
Prise en charge de @BIOS
Prise en charge de Q-Flash
Prise en charge de Xpress BIOS Rescue
Prise en charge de Download Center
Prise en charge de Xpress Install
Prise en charge de Xpress Recovery 2
Prise en charge de EasyTune
* Les fonctions disponibles dans EasyTune peuvent varier en fonction des modèles de
cartes mère.
Prise en charge de Auto Green
Prise en charge de ON/OFF Charge
Logiciel intégré
Norton Internet Security (version OEM)
Système
d'exploitation
Prise en charge de Microsoft
®
Windows 7/Vista/XP
Facteur de forme
Format Micro ATX ; 24,4cm x 20,5cm
- 9 - Installation matérielle
1-3 Installation du processeur et de son dispositif de refroidissement
Installation du processeur
A. Trouvez la broche numéro une (indiquée par un petit triangle) de la prise de l’unité centrale et de l’unité
centrale.
Lisez les lignes directrices qui suivent avant de commencer à installer le processeur:
Assurez-vous que la carte mère prend en charge le CPU. •
(Allez sur le site Web de GIGABYTE pour la dernière liste des CPU pris en charge.)
Toujours éteindre l’ordinateur et débrancher le cordon d’alimentation de la prise de courant avant •
d’installer l’unité centrale an de prévenir tout endommagement du matériel.
Localisez la broche un de l’unité centrale. Lu processeur ne peut pas être insérée si elle est orientée •
de manière incorrecte. (Ou vous pouvez repérer les encoches sur les deux côtés du processeur et les
clés d’alignement sur le support du processeur.)
Appliquez une couche ne égale de graisse thermique sur la surface de l’unité centrale. •
Ne pas mettre l’ordinateur sous tension si le dispositif de refroidissement de l’unité centrale n’est pas •
installé, autrement il peut se produire une surchauffe et un endommagement de l’unité centrale.
Veuillez régler la fréquence hôte de l’unité centrale pour correspondre aux spécications de l’unité •
centrale. Il est déconseillé de régler la fréquence du bus système sur une valeur supérieure aux
spécications matérielles, car cela ne correspond pas aux normes requises pour les périphériques. Si
vous souhaitez régler la fréquence sur une valeur supérieure aux spécications appropriées, veuillez
ce faire en fonction des spécications de votre matériel, notamment celles du processeur, de la carte
graphique, de la mémoire, du disque dur, etc.

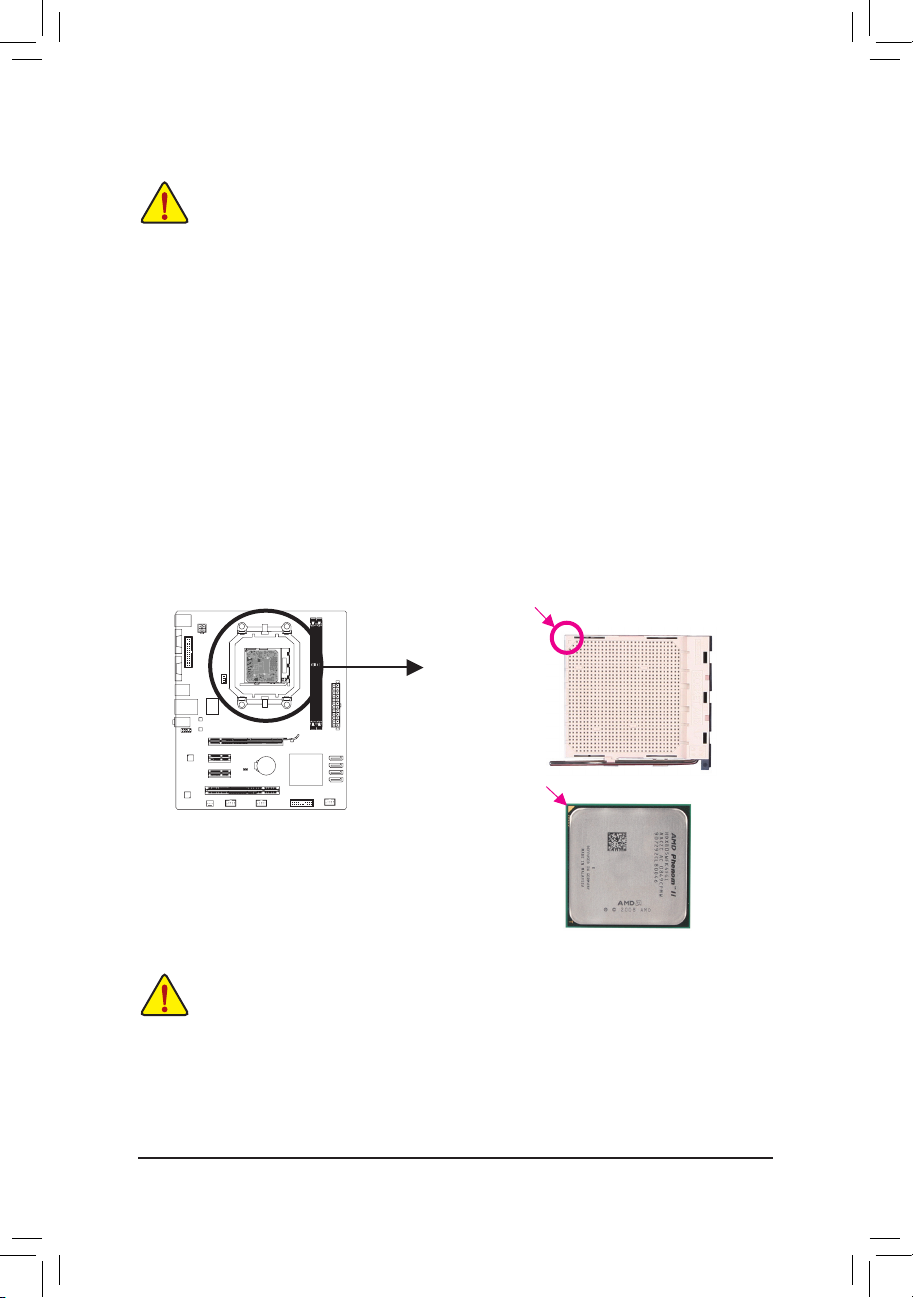

Unité centrale AM3
Support de AM3
Un petit triangle indique
la broche numéro une de
l’unité centrale.
Un petit triangle indique
la broche numéro une
de la prise.
1-4 Installation de la mémoire
Lisez les lignes directrices suivantes avant de commencer à installer la mémoire:
Veuillez vous assurer que la carte mère prend en charge la mémoire. Il est conseillé d’utiliser une •
mémoire de mêmes capacité, marque, vitesse et puces.
(Allez sur le site Web de GIGABYTE pour les dernières vitesses et modules de mémoire supportés)
Toujours éteindre l’ordinateur et débrancher le cordon d’alimentation de la prise de courant avant •
d’installer l’unité centrale an de prévenir tout endommagement du matériel.
Les modules de mémoire possèdent une conception d’insertion à sécurité intégrée. Un module de •
mémoire peut être installé dans un sens seulement. Si vous n’arrivez pas à insérer le module, veuillez
changer de sens.
Installation matérielle - 10 -10 - -
En raison des limitations de l’unité centrale, lisez les instructions suivantes avant d’installer la mémoire en
mode canal double.
1. Le mode à canal double ne sera actif que si un module de mémoire DDR3 est installé.
2. Lors de l’activation du mode à canal double avec deux modules de mémoire, il est conseillé
d’utiliser une mémoire de capacité, marque, vitesse et puces identiques.

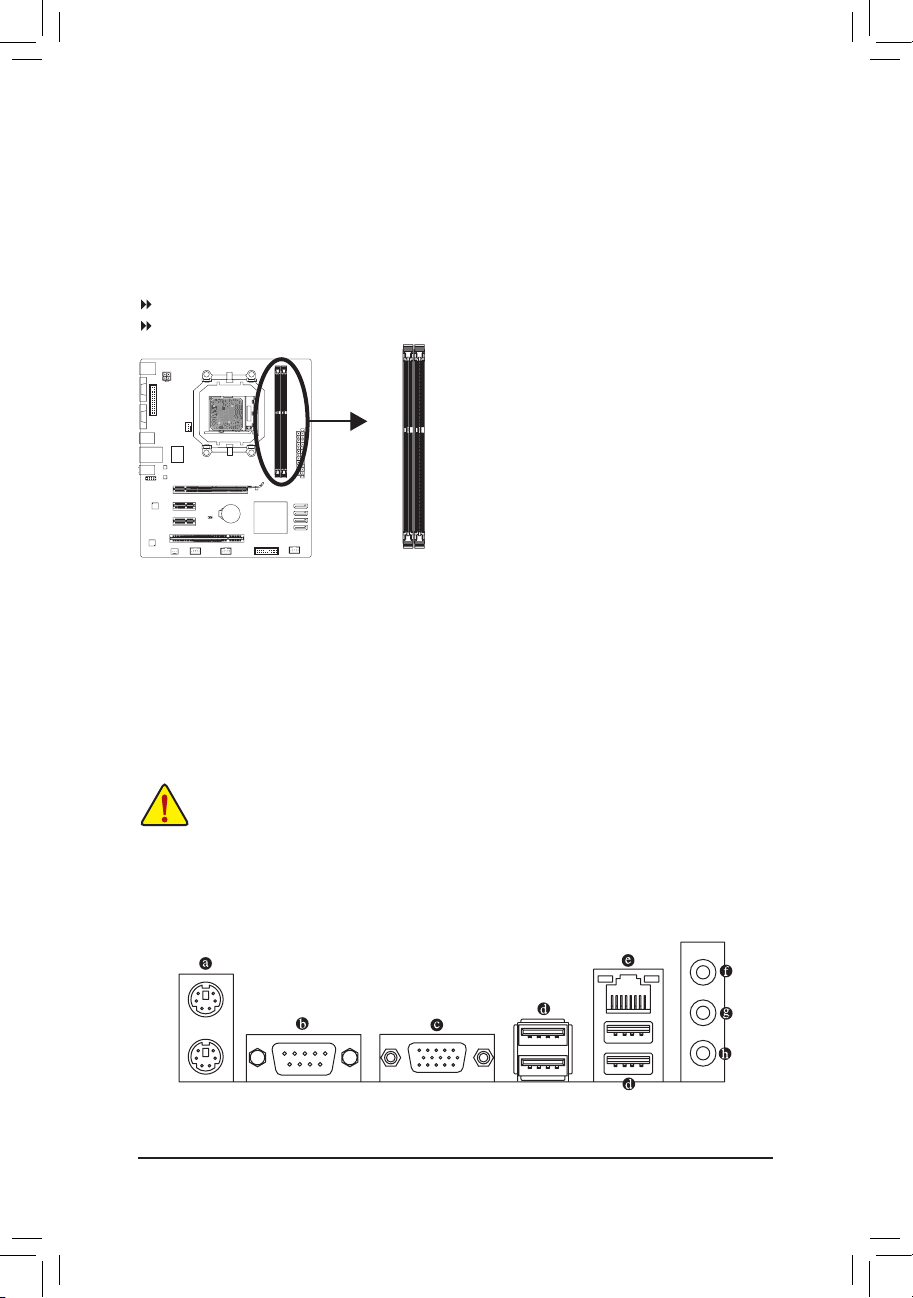

Conguration de mémoire à canal double
Cette carte mère possède deux fentes de mémoire DDR3 et prend en charge la technologie Canal double.
Après installation de la mémoire, le BIOS détectera automatiquement les spécications et la capacité de la
mémoire. L’activation du mode de mémoire à canal double doublera la largeur de bande de la mémoire.
Les deux fentes de mémoire DDR3 sont divisés en deux canaux, chaque canal possédant deux supports de
mémoire comme suit:
Canal 0: DDR3_1
Canal 1: DDR3_2
DDR3_1
DDR3_2
1-5 Installation d’une carte d’extension
Lisez les lignes directrices suivantes avant de commencer à installer une carte d’extension:
Veuillez vous assurer que la carte mère prend en charge la carte d’extension. Lisez •
attentivement le manuel fourni avec votre carte d’extension.
Toujours éteindre l’ordinateur et débrancher le cordon d’alimentation de la prise de courant avant •
d’installer une carte d’extension, an de prévenir tout endommagement du matériel.
1-6 Connecteurs du panneau arrière
- 11 -11 - - Installation matérielle
Ports de clavier PS/2 et de souris PS/2
Utilisez le port supérieur (vert) pour connecter une souris PS/2 et le port inférieur (pourpre) pour connecter
un clavier PS/2.
Port série
Utilisez le port série pour connecter des appareils comme une souris, un modem ou des autres
périphériques.
Port D-Sub
Le port D-Sub prend en charge un connecteur D-Sub à 15 broches. Connectez un moniteur qui prend
en charge une connexion D-Sub sur ce port.
Port USB 2.0/1.1
Le port USB prend en charge les spécications USB 2.0/1.1. Utilisez ce port pour des périphériques
USB comme un clavier/une souris USB, une imprimante USB, un disque instantané USB, etc.

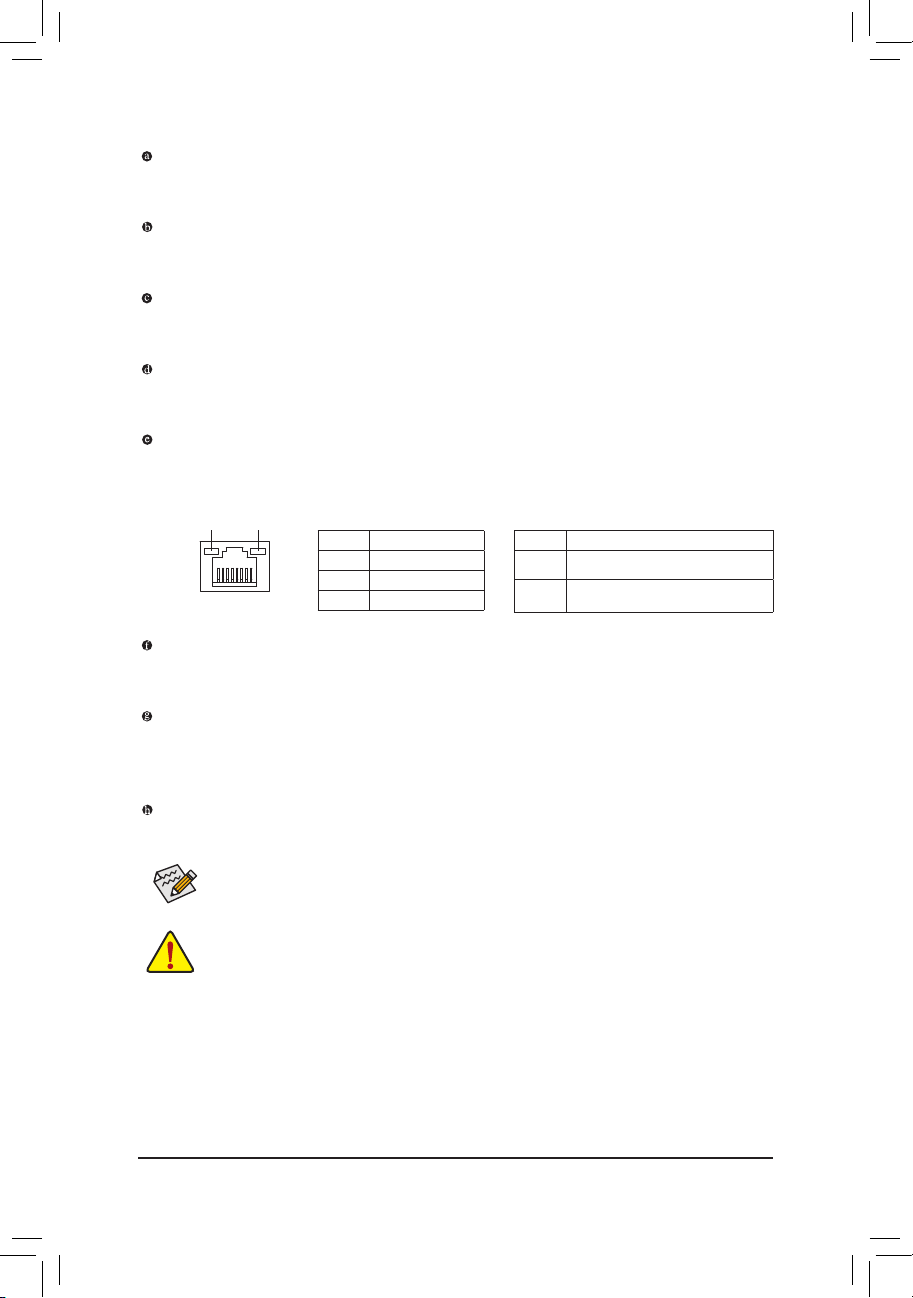

Port LAN RJ-45
Le port LAN Gigabit Ethernet fournit une connexion Internet avec un débit atteignant 1 Gbps. Ce qui suit
décrit les états des DEL du port LAN.
DEL d’activité:DEL de connexion/DEL de Vitesse:
DEL d’activité
DEL de connexion/
DEL de Vitesse
Port LAN
Etat Description
Orange Débit de 1 Gbps
Vert Débit de 100 Mbps
Eteinte Débit de 10 Mbps
Etat Description
Clignote
Transmission de données ou réception
en cours
Eteinte
Aucune transmission de données ou
réception en cours
Lorsque vous enlevez le câble relié au connecteur du panneau arrière, enlevez d'abord le •
câble de l'appareil puis de la carte mère.
Lorsque vous enlevez le câble, tirez tout droit pour le sortir du connecteur. Pour éviter un court- •
circuit électrique à l’intérieur du connecteur du câble, ne le balancez pas d’un côté à l’autre.
Pour congurer l'audio 7.1-canaux, il vous faut utiliser un module audio HD en face avant et
activer la fonction audio multi-canal via le pilote audio.
Entrée de ligne (Bleu)
La prise de l’entrée de ligne par défaut. Utilisez ce connecteur audio pour des périphériques à entrée de
ligne comme un lecteur optique, un walkman, etc.
Prise de sortie de ligne (Sortie de haut-parleur avant,Verte)
Le connecteur de sortie de ligne par défaut. Utilisez ce connecteur audio pour des écouteurs ou un
haut-parleur à deux canaux. Ce connecteur peut servir à branchez des haut-parleurs avant dans une
conguration audio à un canal 4/5.1
Connecteur d’entrée MIC (Rose)
La prise de l’entrée MIC par défaut. Le microphone se connecte à ce connecteur.
Installation matérielle - 12 -12 - -
1-7 Connecteurs internes
Lisez les lignes directrices suivantes avant de connecter des périphériques externes:
Assurez-vous d’abord que vous périphériques sont conformes aux connecteurs sur lesquels •
vous souhaitez les connecter.
Avant d’installer les périphériques, assurez-vous de les éteindre tous ainsi que votre ordinateur. •
Débranchez la che d’alimentation de la prise d’alimentation pour éviter d’endommager les
périphériques.
Après avoir installé le périphérique et avoir allumé l’ordinateur, assurez-vous que le câble du •
périphérique a été correctement branché au connecteur sur la carte mère.
1) AT X_12 V 7) F_USB1/F_USB2/F_USB3
2) ATX 8) F_ PA NEL
3) CPU_ FAN 9) F_ AU DI O
4) SYS_ FAN 10) CLR_CMOS
5) LPT 11) BAT
6) SATA2_0/1/2/3
1
9
5
87
6
2
4
10
11
3
7
Loading...
